GEBRUIKSAANWIJZING TR 642 top2 RC THEBEN

bedieningshandleiding

Digitale schakelklok met jaar- en astroprogramma

Andere talen kunt u als download vinden onder

www.theben.de

309429 02

TR 644 top2 RC

TR 641 top2 (RC) zonder C2, C3, C4, Ext2, Ext3, Ext4 (DATA)

TR 642 top2 (RC) zonder C3, C4, Ext3, Ext4 (DATA)

TR 644 top2 zonder DATA

Inhoudsopgave

Fundamentele veiligheidsvoorschriften 3

Display en toetsen/bedieningsprincipe 4

Aansluiting/montage 5

Overzicht menubesturing 6

Eerste inbedrijfstelling 8

Tijdschakelprogramma's of Astroprogramma's 9

PROGRAMMA

Schakeltijd opnieuw programmeren

in het standaardprogramma 10

Schakeltijd opvragen/wijzigen/wissen 12

Alle schakeltijden wissen 13

Pulstijdstip programmeren 14

Cyclustijd programmeren 16

Standaard- en speciale programma's 17

SIMULATIE 21

TIJD/DATUM 22

HANDMATIG 23

Handmatige en permanente schakeling 24

OPTIES 25

Astroprogramma's instellen 26

4-kanaals uitbreidingsmodule 29

PIN-code invoeren 29

Externe ingang 30

Tijdsignaal ontvangen met Antenne top2 32

Geheugenkaart OBELISK top2 34

LAN-module 35

Serviceadres/Hotline 35

Fundamentele veiligheidsvoorschriften

WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

Montage uitsluitend door een elektromonteur laten uitvoeren!
Data-interface (FELV) als netspanning behandelen!

• Het apparaat is bestemd voor de montage op DIN-hoedrails (volgens EN 60715)
  • Voldoet aan type 1 BSTU volgens IEC/EN 60730-2-7
• Als de geheugenkaart is aangebracht, wordt de gangreserve (8 jaar) verlaagd (bij batterijvoeding)

Bedoeld gebruik

• De schakelklok wordt gebruikt voor verlichtingen, belinstallaties, klokbesturingen, ventilatoren etc.
• Alleen in gesloten, droge ruimtes gebruiken (apparaat); antenne wordt in de openlucht gemonteerd

Afvoer

Apparaat en batterijen op milieuvriendelijke wijze afvoeren

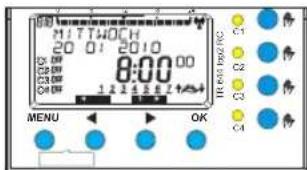

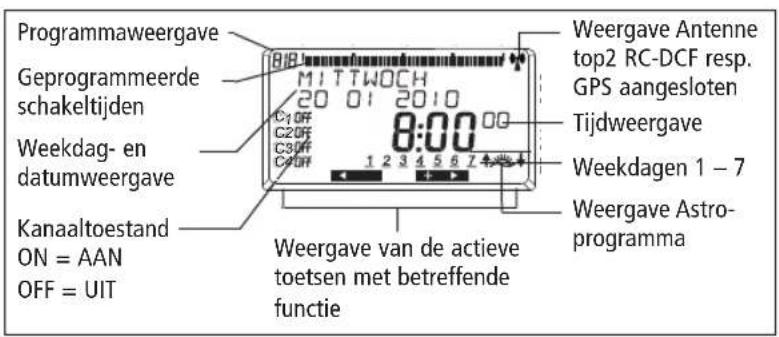

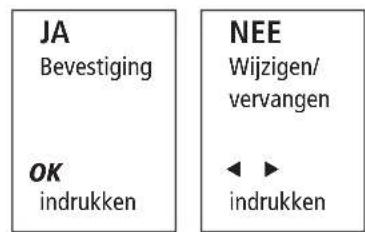

Display en toetsen Bedieningsprincipe


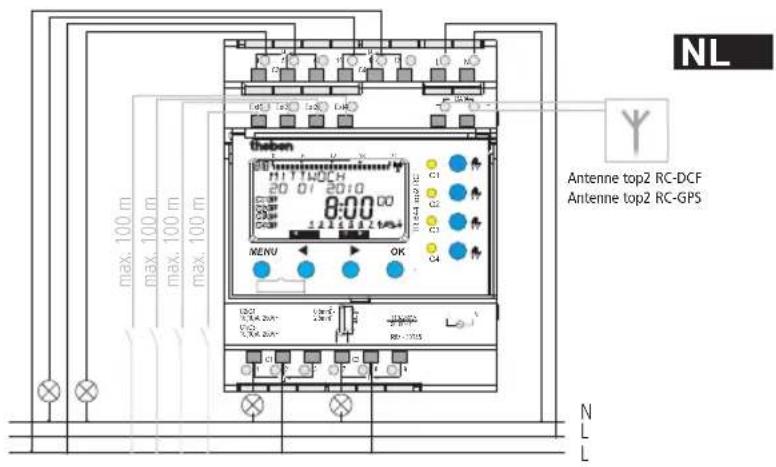

Aansluiting/montage

WAARSCHUWING

Levensgevaar door elektrische schokken!

Montage uitsluitend door een elektromonteur laten uitvoeren!
Spanning vrijschakelen!
Nabijgelegen, onder spanning staande delen afdekken of afschermen.
Tegen opnieuw inschakelen beveiligen!
▶ Controleren of het apparaat spanningsloos is!
Aarden en kortsluiten!

Kabel aansluiten

Kabel op 8 mm (max. 9 mm) afstrippen.
Kabel onder een hoek van 45° in de geopende klem steken (2 kabels per klempositie mogelijk).
Alleen bij flexibele draden: Om de verende stekkerklem te openen, moet u de schroevendraaier omlaag drukken.

Kabel losmaken

Opener van de verende stekkerklem met de schroevendraaier omlaag drukken.

NL

Overzicht menubesturing


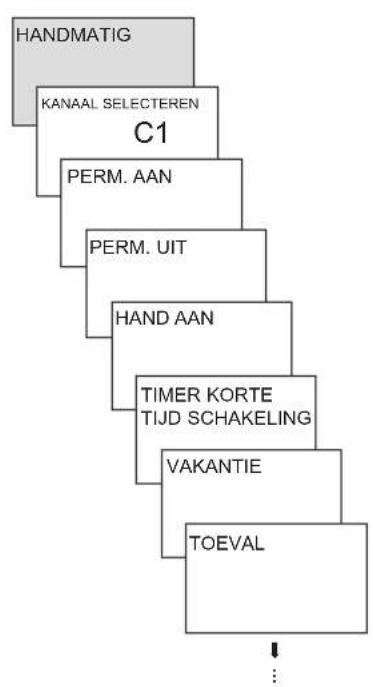

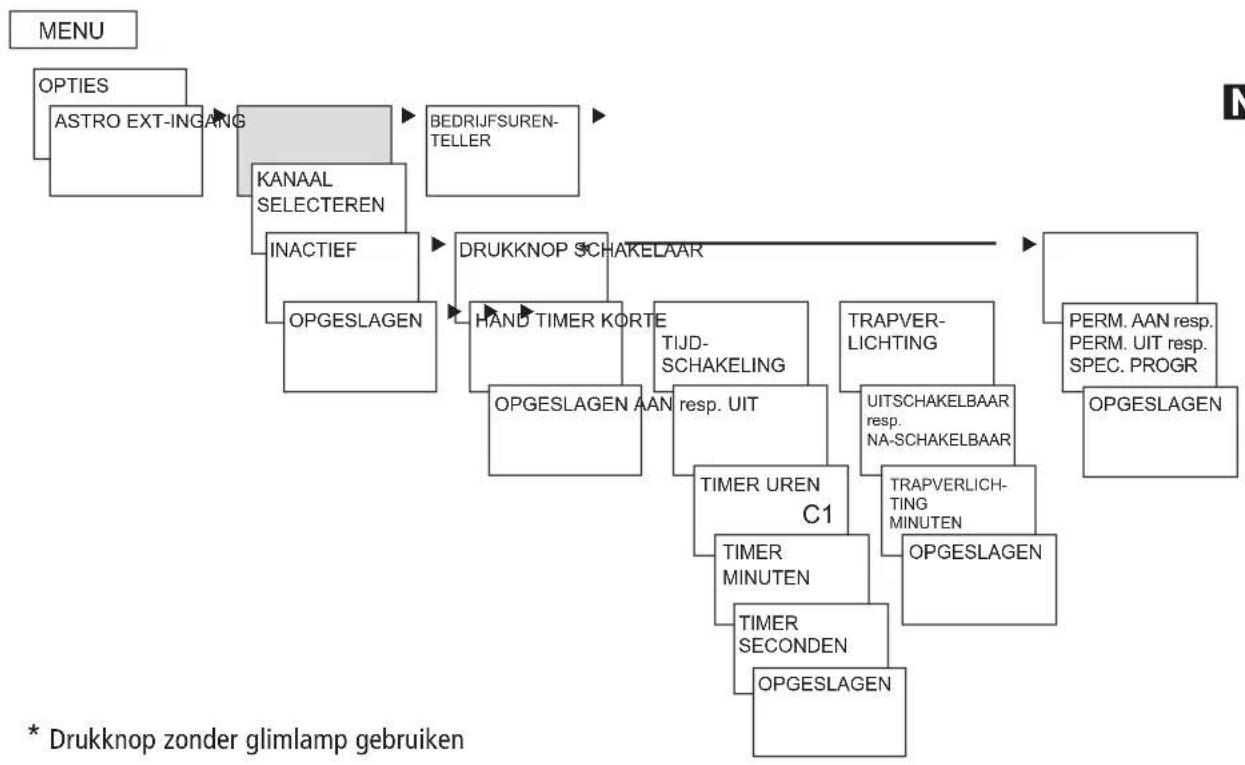


NL

Eerste inbedrijfstelling

Datum, tijd en zomer-/wintertijdregel instellen

Op een willekeurige toets drukken en de meldingen op de display volgen (zie afbeelding).

U kunt de antenne top2 RC-DCF (907 0 410) of de antenne top2 RC-GPS (907 0 610) aansluiten om de schakelklok via het DCF/GPS-tijdsignaal te synchroniseren.

Bij correcte ontvangst wordt de synchronisatie na enkele minuten automatisch gestart.

    J["ZOMER WINTER EUROPA WEST"] --> K["ZOMER WINTER EUROPA OOST"]
    K --> L["ZOMER WINTER CANADA"]
    L --> M["ZOMER WINTER USA"]
    M --> N["ZOMER WINTER NIEUW-ZEELAND"]
    N --> O["EIGEN ZO-WI OMSCHAKEL-REGEL"]
    O --> P["GEEN ZO-WI OMSCHAKELING"]

    style A fill:#ccc,stroke:#333
    style B fill:#ccc,stroke:#333
    style C fill:#ccc,stroke:#333
    style D fill:#ccc,stroke:#333
    style E fill:#ccc,stroke:#333
    style F fill:#ccc,stroke:#333
    style G fill:#ccc,stroke:#333
    style H fill:#ccc,stroke:#333
    style I fill:#ccc,stroke:#333
    style J fill:#ccc,stroke:#333
    style K fill:#ccc,stroke:#333
    style L fill:#ccc,stroke:#333
    style M fill:#ccc,stroke:#333
    style N fill:#ccc,stroke:#333
    style O fill:#ccc,stroke:#333
    style P fill:#ccc,stroke:#333

Tijdschakelprogramma's of Astroprogramma's

Met de digitale jaarschakelklokken TR 641 top2 (1-kanaalsklok), TR 642 top2 (2-kanaalsklok), TR 644 top2 (4-kanaalsklok) kunt u voor elk kanaal tijdschakel- of Astroprogramma's programmeren en schakelen.

Tijdschakelprogramma's

Astroprogramma's

Tijdschakelfunctie– 1 Standaardprogramma P0 (weekprogramma met schakeltijden, impuls- en cyclustijden)– 16 Speciale programma's bestaande uit:14 speciale programma's P1–P14 (weekprogramma's met schakeltijden, impuls- en cyclustijden) met verschillende instelbare datumbereiken (vast datumbereik, datum afhankelijk van Pasen etc.), met speciaal programma P15 (Permanent AAN) en speciaal programma P16 (Permanent UIT) (met instelbare datumbereiken)

Voor elk kanaal kan in plaats van de tijdschakelfunc-tie de Astrofunctie worden geactiveerd.– 1 Astro-standaardprogramma P0 (met vaste inschakel/-vaste uitschakeltijden, weekprogramma)–16Speciale programma's bestaande uit:14 speciale Astroprogramma's P1–P14 (met vaste inschakel-/vaste uitschakeltijden, weekprogramma) met verschillende instelbare datumbereiken (vast datumbereik etc.), met speciaal programma P15 (Permanent AAN) en speciaal programma P16 (Permanent UIT) (met instelbare datumbereiken)

Een kanaal kan als Astrokanaal worden gedefinieerd, in: MENU → Opties → Astro → Astro-instellingen → Kanaal selecteren → Omschakeling op Astroprogramma

Tijdschakelprogramma

Schakeltijd opnieuw programmeren in het standaardprogramma

Voorbeeld: verlichting van een sporthal van ma-vr, 7:30 t/m 12:00 uur inschakelen

MENU indrukken. PROGRAMMA verschijnt.
Met OK bevestigen. KANAAL SELECTEREN verschijnt.
KANAAL 1 met OK bevestigen. STANDAARDPROGRAMMA P0 verschijnt.
Met OK bevestigen. NIEUW verschijnt.
Met OK bevestigen. SCHAKELTIJD verschijnt.
Met OK bevestigen. AAN (voor inschakeltijden) selecteren.
Met OK bevestigen. UUR INSTELLEN verschijnt.
Met de toetsen + of – uur, minuut, seconde (7:30) invoeren en met OK bevestigen.
ALLE DAGEN verschijnt. Met ▶ MAANDAG selecteren.
Met OK bevestigen. KOPIËREN verschijnt.
Met OK bevestigen. DAARBIJ DINSDAG verschijnt.
Met OK bevestigen en met OK ook de dagen Wo, Do, Vr bevestigen.
➢ Doorgaan met ▶ todat OPSLAAN verschijnt. Met OK bevestigen.

Voor de uitschakeltijd alle stappen herhalen, maar in plaats van AAN met ▶ UIT selecteren en bij uur, minuut 12:00 invoeren.

NL

Schakeltijd opvragen/wijzigen/wissen

➢ MENU indrukken. PROGRAMMA verschijnt.
Met OK bevestigen.
KANAAL 1 met OK bevestigen.
➢ STANDAARD PROGRAMMA PO met OK bevestigen.
Met ▶ OPVRAGEN-WIJZIGEN-WISSEN selecteren.
Met OK bevestigen.
➢ SCHAKELTIJD met OK bevestigen. De eerste van de ingevoerde schakeltijden verschijnt.
➢ Met OK bevestigen. VOLGENDE verschijnt. Betreffende schakeltijden wijzigen of wissen
Met ▶ WIJZIGEN (of WISSEN) selecteren.
➢ Met OK bevestigen. UUR WIJZIGEN verschijnt.
➢ Met de toetsen + of – uur en minuut wijzigen en met OK bevestigen.


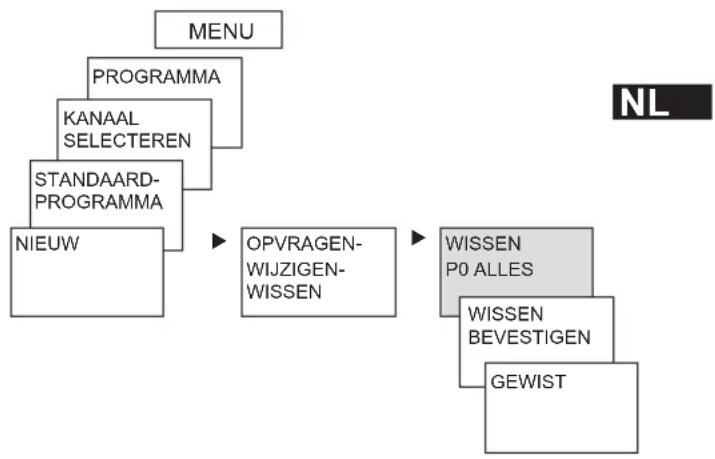

Alle schakeltijden in het standaard-programmawissen

➢ MENU indrukken. PROGRAMMA verschijnt.
Met OK bevestigen.
KANAAL 1 met OK bevestigen. STANDAARD PROGRAMMA P0 verschijnt.
Met OK bevestigen.
Met ▶ WISSEN PO ALLES selecteren.
Met OK bevestigen. WISSEN BEVESTIGEN verschijnt.
Met OK bevestigen. GEWIST verschijnt.

Pulstijdstip programmeren

Voorbeeld: pauzeteken op maandag om 8:05 uur gedurende 5 s inschakelen

MENU indrukken. PROGRAMMA verschijnt.
Met OK bevestigen. KANAAL SELECTEREN verschijnt.
KANAAL 1 met OK bevestigen. STANDAARD PROGRAMMA P0 verschijnt.
Met OK bevestigen. NIEUW verschijnt.
Met OK bevestigen. SCHAKELTIJD verschijnt.
▶ Met ▶ IMPULS selecteren.
Met OK bevestigen. AAN verschijnt.
Met OK bevestigen. UUR INSTELLEN verschijnt.
Met de toetsen + of – uur, minuut, seconde (8:05) invoeren en met OK bevestigen. PULSDUUR verschijnt.
Met de toetsen + of – de duur van de impuls in minuten en seconden invoeren (5 s). ALLE DAGEN verschijnt. Met ▶ MAANDAG selecteren.
Met OK bevestigen. ALLE DAGEN verschijnt.
Met ▶ MAANDAG selecteren. Met OK bevestigen.
KOPIËREN verschijnt. Met ▶ OPSLAAN selecteren.
Met OK bevestigen.

Cyclustijd programmeren

Naast in- en uitschakeltijden (schakeltijd) alsmede kortdurende impulsen (impuls) kunnen ook cyclustijden (cyclus) worden geprogrammeerd. De pulsduur (+ pulspauze) is beperkt tot 17 h, 59 min, 59 s

- Onder cyclustijden verstaat men cyclisch terugkerende tijdfuncties zoals ventilatorregelingen, urinoirspoelingen etc.

Voorbeeld: waterspoeling maandag van 8:00 t/m 20:30 uur om de 15 min gedurende 20 s inschakelen (8:00 ^00 –8:00 ^20 AAN; 8:15 ^00 –8:15 ^20 AAN; 8:30 ^00 –8:30 ^20 AAN etc.)

Programmering van de cyclus

• Start cyclus: maandag 8:00 uur
  – Pulsduur: 20 s
  – Pauzeduur: 14 min en 40 s
  – Einde cyclus: maandag 20:30 uur

Standaardprogramma en speciale programma's

• Het standaardprogramma P0 (weekprogramma met schakeltijden, impuls- en cyclustijden of Astroprogramma) is altijd actief, heeft echter de laagste prioriteit en kan door de speciale programma's P1–P16 worden weggedrukt.
• Bij de speciale programma's geldt: hoe hoger het getal, des te hoger de prioriteit. Het speciale programma 16 heeft de hoogste, het speciale programma 1 de laagste prioriteit.
• Voor elk speciaal programma zijn een onbeperkt aantal datumbereiken mogelijk. Een speciaal programma wordt actief als min. één datumbereik werd vastgelegd, en het in die periode niet door een ander speciaal programma met hogere prioriteit wordt weggedrukt. Aan het begin en einde van elk datumbereik kan ook het uur worden ingevoerd zodat de omschakeling op het betreffende speciale programm op elk vol uur kan plaatsvinden.
• De volgende datumbereiken kunnen parallel worden ingesteld:

– Vaste datum (eenmalig)
– Vaste datum elk jaar
- Paasregel of regel van de orthodoxe kerk (81 dagen vóór ... 174 dagen na Pasen)

– Chinees Nieuwjaar (20 dagen vóór ... 20 dagen na het Chinees Nieuwjaar)
- Datum met serievoorbeeld (tijdschemaserie): Start en einde worden vastgelegd en de start na een instelbaar aantal dagen herhaald (uiterlijk na 200 dagen)
- Weekdagregel (bijv. elke 3e woensdag in september)

Speciale programma's

Voorbeelden voor kalenderafhankelijke datumbereiken:

– Vast datumbereik

Start op 02.04.2010 om 16:00 uur, einde op 24.04.2010 om 10:00 uur

– Jaarlijks terugkerend datumbereik

Kerst: Start elk jaar op 24.12 om 18:00 uur, einde op 26.12 om 23:00 uur

– Van Pasen afhankelijk datumbereik

1e en 2e Pinksterdag: Start elk jaar: 49 dagen na Pasen om 0:00 uur, Einde: 51 dagen na Pasen om 0:00 uur

- Van het Chinees Nieuwjaar afhankelijk datumbereik

Start elk jaar 1 dag vóór het Chinese Nieuwjaar, einde 5 dagen erna

– Datum met serievoorbeeld (tijdschemaserie)

vanaf november 2010 doorlopend elke 2e week uitvoeren

Start op maandag 01.11.2010 om 0:00 uur; einde op maandag 08.11.2010 om 0:00 uur,

Start herhalen na 14 dagen

– Datum afhankelijk van weekdag etc.

elke maand in het 1e weekend, van zaterdag 06:00 uur t/m zondag 18:00 uur;

Start 1e zondag van elke maandag om 06:00 uur, duur 36 uur

- Feestdagensets

Met behulp van de pc-software OBELISK top2 kunnen de feestdagen van een land als set worden gebundeld, individueel worden bewerkt en met de geheugenkaart OBELISK top2 als datumbereiken naar de schakelklok worden gezonden.

- Speciaal programma P1–14 tijdschakelkanaal

• Actief in de geprogrammeerde datumbereiken
• Schakeltijden, impuls- en cyclustijden kunnen als weekprogramma worden ingevoerd

- Speciaal programma P1–14 Astrokanaal

– Actief in de geprogrammeerde datumbereiken
- Astrotijden zijn actief (berekende zonsopgangs- en -ondergangstijden)

- Vaste uitschakelingen (bijv. nachtonderbreking) en inschakelingen kunnen extra als weekprogramma worden ingevoerd om de Astrotijden geheel of gedeeltelijk weg te drukken.

Voorbeeld: het standaardprogramma schakelt de straatverlichting afhankelijk van de Astrotijden in. Een nachtonderbreking is van 23:00 uur t/m 04:00 uur geprogrammeerd. Het speciale programma 1 is in het datumbereik van 30 april 12:00 uur t/m 1 mei 12:00 uur actief. Om ervoor te zorgen dat de straatverlichting de hele nacht blijft ingeschakeld, is in het speciale programma 1 geen nachtonderbreking geprogrammeerd.

• Speciaal programma P15

– Fucktie: Permanent AAN

- Actief in de geprogrammeerde datumbereiken

• Speciaal programma P16

• Functie: Permanent UIT
• Actief in de geprogrammeerde datumbereiken

Voorbeeld: De parkeerplaatsverlichting wordt op vaste tijdstippen resp. van maandag t/m vrijdag volgens Astrotijden in- en uitgeschakeld. Het speciale programma P 16 Permanent UIT zorg ervoor dat de parkeerplaatsverlichting op alle feestdagen niet wordt ingeschakeld.

SIMULATIE

Bij de simulatie gaat het om een kanaalgerelateerde totale opvraag. Alle ingevoerde schakelingen van het kanaal (standaard- en speciaal programma, schakeltijden, impuls- en cyclusprogramma's) worden in de tijdsvolgorde weergegeven.

Bij een Astrokanaal worden alle Astro-inschakelingen en vaste in-/uitschakelingen in de tijdsvolgorde weergegeven.

MENU indrukken, met ▶ SIMULATIE selecteren en de meldingen op het scherm volgen, om alle uitgevoerde schakelingen op te roepen (zie afbeelding).

TIJD/DATUM

In het menu TIJD/DATUM kunnen in de submenu's TIJD, DATUM, ZOMER-WINTERREGEL, WEEKDAGNUMMER, PAASREGEL etc. worden ingevoerd/gewijzigd.

➢ MENU indrukken, met ▶ DATUM/TIJD selecteren en de meldingen op het scherm volgen.

HANDMATIG

In het menu HANDMATIG worden handmatige schakelfuncties uitgevoerd. In de submenu's HAND, PERMANENT AAN/UIT, TIMER KORTE TERMIJNSCHAKELING, VAKANTIE, TOEVAL en SPECIALE SPANNING ACTIVEREN kunnen de handmatige schakelingen worden geactiveerd/geprogrammeerd.

NL

➢ MENU indrukken, met ▶ HANDMATIG selecteren en de meldingen op het scherm volgen.

Handmatige en permanente schakeling

De handmatige en permanente schakeling kan menugegestuurd in HANDMATIG of bij normale bediening (weergave Automatisch) direct met toetsen worden ingesteld (zie afbeeldingen).

TR 641 top2 RC

TR 642 top2 RC

TR 644 top2 RC

Handmatige schakeling activeren

Toetsen kort indrukken.

Permanente schakeling activeren

Toetsen 2 s indrukken.

Handmatige/permanente opheffen

Toetsen opnieuw kort indrukken.

Handmatige schakeling

Omkering van de kanaaltoestand tot aan de volgende automatische resp. geprogrammeerde schakeling.

Permanente schakeling

Zolang een permanente schakeling (AAN of UIT) geactiveerd is, werken de geprogrammeerde schakeltijden niet.

OPTIES

In het menu OPTIES kunnen de submenu's ASTRO, EXTERNE INGANG, BEDRIJFSURENTELLER, TAAL, PIN, LCD-VERLICHTING, UITBREIDINGSMODULE (alleen bij RC-apparaten), FABRIEKSINSTELLINGEN en INFO worden opgeroepen.

NL

- MENU indrukken, met ► OPTIES selecteren en de meldingen op het scherm volgen.

ASTROprogramma instellen

... als een tijdschakelprogramma actief is.

➢ MENU indrukken, met ▶ OPTIES selecteren en en de meldingen op het scherm volgen.

U wordt automatisch door de instelling van de POSITIE-gegevens (invoer van LAND of COÖRDINATEN) en de ASTRO-INSTELLINGEN (OFFSET en ASTRO-MODE) geleid.

Als op een kanaal een Astroprogramma geactiveerd is, kunt u het kanaal weer op tijdschakelprogramma omschakelen. Geprogrammeerde schakeltijden worden bij het omschakelen op Astroprogramma gewist.

... als Astrotijden actief zijn.

In het OPTIES-submenu ASTRO kunnen – nadat een kanaal op Astroprogramma werd omgeschakeld – Astrotijden, Offset, Astromodus alsmede Positie (plaatsgegevens) worden opgevraagd of gewijzigd. Is een kanaal als Astrokanaal vastgelegd, verschijnt het symbool ↑↓↓ en veschijnen na de kanaalselectie de Astrotijden.

- ASTROTIJDEN

Weergave van de Astrotijden (zonsopgangs- en -ondergangstijden en offset) voor de huidige dag

- OFFSET

Met de offset (correctiewaarde) kunnen de berekende Astrotijden max. +/- 2 h worden verschoven. Daardoor kan de Astro-in- en uitschakeltijd aan plaatselijke omstandigheden (bijv. bergen, hoge gebouwen etc.) of aan persoonlijke wensen worden aangepast.

- ASTROMODE

- 's avonds AAN, 's morgens UIT

Bij zonsondergang wordt ingeschakeld, bij zonsopgang wordt uitgeschakeld (voorbeeld: straatverlichting)

- 's avonds UIT, 's morgens AAN Bij zonsondergang wordt uitgeschakeld, bij zonsopgang wordt ingeschakeld (voorbeeld: terrarium)

- Astro-impuls: 's avonds en 's morgens, alleen 's morgens of alleen 's avonds; pulsduur max. 59 min, 59 s)

- POSITIE

- Instelling van de plaats via coördinaten (lengte-/breedtegraad, tijdzone) of land/ stad

- Met de geheugenkaart OBELISK top2 kunnen max. 10 extra steden (= Favorieten) worden toegevoegd

– Eigen Astrotabel (met OBELISK top2-programma)

- Automatische instelling, als Antenne top2 RC-GPS is aangesloten (alleen bij RC-apparaten)

4-kanaals uitbreidingsmodule EM 4 top2

Met de module EM 4 top2 (649 0 104) kan de jaarschakelklok (alleen bij RC-apparaten) met 4 kanalen worden uitgebreid.

De module moet in het menu OPTIES van de schakelklok worden aangemeld (vgl. bedieningshandleiding voor de module EM 4 top2).

PIN-code invoeren

De PIN-code wordt menugestuurd onder OPTIES ingesteld. Als u de PIN bent vergeten, belt u de Theben-Hotline.

EXTERNE INGANG

Voor elk kanaal kan een EXTERNE INGANG (zie afb.) met verschillende functies worden ingesteld. ➢ MENU indrukken, met ► EXT INGANG selecteren en de meldingen op het scherm volgen.

U kunt kiezen uit 3 submenu's: niet actief, drukknop-(functie), schakelaar-(functie)

• NIET ACTIEF: de externe ingang heeft geen functie
• DRUKKNOP: U kunt kiezen uit Hand (handmatige schakeling), Timer (Countdown-timer) en trapverlichting (via de externe ingang kan de functie trapverlichtingstijdschakelaar worden uitgevoerd)
• SCHAKELAAR: U kunt kiezen uit Permanent AAN, Permanent UIT of Speciaal programma (via de externe ingang kan een van de 14 speciale programma's worden geselecteerd en met een druk op de schakelaar worden gestart en beëindigd)

Opm.:

Wordt een functie via een externe drukknop of schakelaar geactiveerd, dan verschijnt op de display EXTERN.

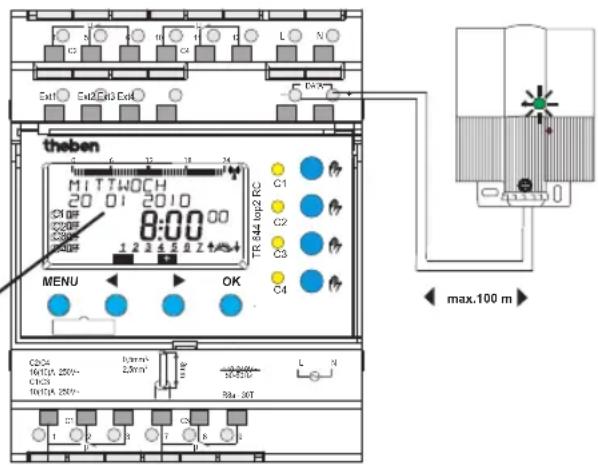

Tijdsignaal ontvangen met passende antenne top2 RC-DCF of antenne top2 RC-GPS

• Gebruik alleen de antenne top2 RC-DCF (907 0 410) of antenne top2 RC-GPS (907 0 610) voor de jaarschakelklok.
• Door aansluiting van de antenne top2 RC-DCF resp. GPS kan de schakelklok via het DCF- resp. GPS-tijdsignaal automatisch worden gesynchroniseerd. De tijdzone kan individueel worden ingesteld. Bij de ontvangst van GPS-gegevens worden tevens de GPS-coördinaten in de schakelklocovergenomen.
• Na netaansluiting resp. reset wordt na 70 s op de weergave Automatisch overgeschakeld, zodra het DCF- resp. GPS-tijdsignaal werd ontvangen.
• Antenne top2 RC–DCF naar Frankfurt am Main richten (montageadvies voor een storingsvrije ontvangst is de buitenkant van een gebouw).
• De instructies in de bedieningshandleiding van de antennes top2 RC-DCF resp. GPS opvolgen.

OPMERKINGEN

Bij de aansluiting op de polariteit letten.
Aparte kabel voor de voeding van de antenne gebruiken.
▶ Controleren of de kabellengte max. 100 m is.
DCF-antenne zo richten dat de groene LED elke seconde knippert.
➢ Op een antenne kunnen max. 5 jaarschakelklokken worden aangesloten.

Tijdzoneaanpassing

Na een geslaagde synchronisatie kan de tijdzone in het menu TIJD/DATUM worden gewijzigd.

In het submenu TIJD (weergave: UUR INSTELLEN) de geldige plaatselijke tijd (tijdzone) corrigeren.

Ontvangst van het DCF-/GPS-tijdsignaal:

Weergave: 20 01 2010 RC (Radio Control)

geen ontvangst van het DCF-/GPS-tijdsignaal:

Weergave: bijv. 20 01 2010 Y

Geen verbinding met antenne:

Weergave: 20 01 2010

Geheugenkaart OBELISK top2

Geheugenkaart gebruiken (zie afbeelding)

• Geheugenkaart in de schakelklok steken.
  ➢Opgeslagen schakeltijden en apparaatinstellingen in de schakelklok in-/uitlezen of Obeliskprogramma starten.

➢ Geheugenkaart OBELISK top2 (nr. 907 0 404) na het kopiëren etc. eruittrekken en in het deksel bewaren .
Mechanische belasting of vervuiling bij andere manier van bewaren/ transport vermijden.

Kopiëren OBELISK → UUR

Kopieert het schakelprogramma (alle standaard- en speciale programma's) en alle gekozen instellingen van de schakelklok (bijv. plaats, offset, externe ingang, tijdformaat etc.) vanaf de geheugekaart naar de schakelklok

Kopiëren UUR → OBELISK

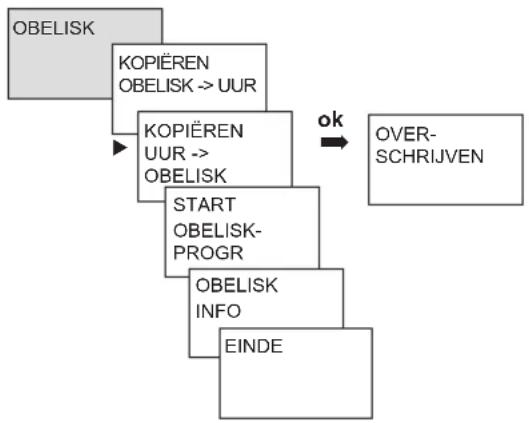

Kopieert alle schakelprogramma's en instellingen van de schakelklok naar de geheugenkaart

LAN-module EM LAN top2

Met de LAN-module EM LAN top2 (649 0 900) kan via een LAN-netwerk toegang tot de jaar-schakelklok worden verkregen. De gegevens van de software OBELISK top2 (schakelprogramma en apparaatinstellingen) kunnen met behulp van een verbinding op afstand via de software LAN top2 worden in-/uitgelezen.

Daarnaast kan men op afstand de schakelstanden op de jaarschakelklok uitlezen en wijzigen, de tijd controleren etc.

Tijdens de LAN-verbinding kan de jaarschakel-klok niet worden bediend (vgl. ook de bedie-ningshandleiding voor de module EM LAN top2).

Serviceadres/Hotline

Serviceadres

Theben AG

Hohenbergstr. 32

72401 Haigerloch

DUITSLAND

Tel. [phone]

Fax [phone]

Hotline

Tel. [phone]

Fax [phone]

[e-mail]

Adressen, telefoonnummers etc.

www.theben.de

De huidige pc-software OBELISK top2 en de online versie van de bedieningshandleiding (met tijdzone-kaart) vindt u op

www.theben.de.

Technische gegevens

	641 0 100 641 0 300 642 0 100 642 0 300 644 0 100 644 0 300
Bedrijfsspanning / Frequentie	110 - 240 V~, -15 %/+10 % , 50 - 60 Hz
Eigen verbruik (typ.) 1,3 W 2,0 W 1,7 W 2,5 W 2,6 W 3,6 W	W
Stand-by 0,6 W 1,2 W 0,6 W 1,2 W 0,5 W 1,3 W
Busspanning	18 V DC
Schakeluitgang	het schakelen van willekeurige fasen is toegestaan (niet geschikt voor het schakelen
Gegevensuitgang	--- ja (FELV)* --- ja (FELV)* --- ja |(FELV)*
Contact / Openingswijdte / Contactmateriaal	wisselcontact / <3 mm (μ) / AgSnO2
Schakelvermogen max. cos φ = 1	16 A, 250 V~				C1+C3: 10A, 250 V~C2+C4: 16 A, 250 V~
Schakelvermogen max. cos φ = 0,6	10 A, 250 V~
Schakelvermogen min.	10 mA/230 V AC bzw. 100 mA/12 V AC/DC
Gloeilampbelasting / Halogeenlampbelasting 230 V~ (120	2600 W (1300 W)				C1+C3: 2300 W (1150 W)C2+C4: 2600 W (1300 W)
tl-lampbelasting 230 V~ (120 V~)- niet gecompenseerd, seriegecompenseerd- parallel gecompenseerd	2300 VA (1150 VA)1200 VA; 130 μF (600 VA; 65 μF)
Compacte tl-lampen 230 V~(120 V~)	37 x 7 W; 30 x 11 W; 26 x 15 W; 26 x 20 W; 23 x 23 W(18 x 7 W; 15 x 11 W; 13 x 15 W; 13 x 20 W; 11 x 23 W)
Toegestane omgevingstemperatuur	typisch -30 °C ... +45 °C,+55 °C kortstandig
Beschermingsklasse	II volgens EN 60730-1 bij voorgeschreven montage
Beschermingsgraad	IP 20 volgens EN 60529
Gangnauwkeurigheid	±0,5 s/dag bij 20 °C
Gangreserve	8 jaar (lithiumbatterij)
Vervuilingsgraad/Ontwerpstootspanning	2/4 kV
Stroomtoevoer aan de DATA-bus(maximale stroom op de DATA-Bus: 500 mA)	--- 100 mA --- 100 mA --- 100 mA

*basisgeïsoleerde functionele extra lage spanning (FELV) – Installatie als netspanning behandelen
