VARIA 826 S BK KNX - Thermostaat THEBEN - Gratis gebruiksaanwijzing en handleiding

Producttype	Thermostaat
Merk	Theben
Model	VARIA 826 S BK KNX
Voeding	Via KNX-bus (29 V DC)
Afmetingen (H×B×D)	84 × 84 × 30 mm
Gewicht	Ca. 150 g
Materiaal	Kunststof (ABS)
Kleur	Zwart (BK)
Beschermingsgraad	IP20
Bedrijfstemperatuur	0 °C tot +45 °C
Functies	Temperatuurregeling, klok, aanwezigheidsdetectie, vorstbeveiliging, vakantiemodus
Compatibiliteit	KNX-systeem (ETS5/6), geschikt voor inbouw
Installatie	Inbouwdoos (60 mm), alleen door gecertificeerd installateur
Onderhoud	Afnemen met een droge, zachte doek; geen water of reinigingsmiddelen gebruiken
Veiligheid	Installatie enkel door erkend elektrotechnisch installateur; spanning uitschakelen voor onderhoud
Reparatie en onderdelen	Geen gebruikers vervangbare onderdelen; stuur apparaat naar Theben-service
Toepassing	Binnenshuis, voor verwarming en koeling
Garantie	2 jaar (bij professionele installatie)

Veelgestelde vragen - VARIA 826 S BK KNX THEBEN

Hoe installeer ik de VARIA 826 S BK KNX thermostaat?

De installatie moet worden uitgevoerd door een erkend elektrotechnisch installateur. De thermostaat wordt in een standaard inbouwdoos (60 mm) gemonteerd en aangesloten op de KNX-bus. Raadpleeg de installatiehandleiding voor gedetailleerde bedrading.

Kan ik de thermostaat zelf programmeren?

Ja, de thermostaat wordt geprogrammeerd via ETS-software (versie 5 of 6). U kunt parameters zoals temperatuurlimieten, klokprogramma's en aanwezigheidsdetectie instellen. Vraag uw installateur om de initiële configuratie.

Wat moet ik doen als het display niets weergeeft?

Controleer of de KNX-busvoeding correct is aangesloten en of de busspanning (29 V DC) aanwezig is. Als het probleem aanhoudt, neem dan contact op met uw installateur.

Hoe reset ik de thermostaat naar fabrieksinstellingen?

Een reset kan worden uitgevoerd door de ETS-software of via een specifieke toetsencombinatie (zie de handleiding). Houd de knop ‘Menu’ 10 seconden ingedrukt tot het reset-scherm verschijnt.

Is de VARIA 826 compatibel met mijn KNX-systeem?

De thermostaat is compatibel met alle KNX-systemen die gebruikmaken van ETS5/6. Het werkt zowel met 2-draads als 4-draads busconfiguraties. Controleer of uw systeem een busvoeding heeft.

Kan ik de thermostaat gebruiken voor vloerverwarming?

Ja, de VARIA 826 S BK KNX is geschikt voor vloerverwarming, radiatoren en andere verwarmingssystemen. Stel in de ETS-software het juiste regelingstype in.

Hoe reinig ik de thermostaat?

Reinig de behuizing met een droge, zachte doek. Gebruik geen water, schoonmaakmiddelen of schurende materialen, omdat deze het oppervlak kunnen beschadigen.

Waarom reageert de thermostaat niet op temperatuurwijzigingen?

Controleer of de kamer-temperatuursensor niet wordt beïnvloed door tocht of direct zonlicht. Ook kan een verkeerde parameter in de ETS de oorzaak zijn. Laat uw installateur de instellingen controleren.

Wat is de garantieperiode en hoe vraag ik garantie aan?

De standaard garantie is 2 jaar bij professionele installatie. Neem bij defecten contact op met uw installateur of Theben-service, met aankoopbewijs en serienummer.

Kan ik de thermostaat ook via een app bedienen?

De VARIA 826 S BK KNX is een KNX-apparaat en kan worden geïntegreerd in een smart home-systeem. Via een KNX-gateway of -controller kunt u de thermostaat op afstand bedienen (bijv. via een app).

GEBRUIKSAANWIJZING VARIA 826 S BK KNX THEBEN

Montage- en bedienings- handleiding

Ruimtetemperatuurregelaar

307031

VARIA 826 S KNX

Inhoudsopgave

Fundamentele veiligheidsinstructies 3

Display en toetsen 4

Overzicht 5

Aansluiting 6

Montage/demontage 7

Fysiek adres programmeren, busaansluiting 8

Bediening voor de gebruiker

– Inbedrijfstelling – Hotkey-functie/bedrijfsmodi 9 10

- Menu Ruimtetemperatuurregelaar 11

- Menü Weer 14

Bediening voor de elektromonteur

- Menu Weersvoorspelling (6 h) 16

– Via ETS vrij programmeerbare pagina 17

- Menu INSTELLINGEN 20

PIN, datum en tijd, gewenste waarden, tijdprogramma, taal, display, systeem

Technische specificaties 29

Serviceadres/hotline 29

Tabel: Vaste programma's

Fundamentele veiligheidsinstructies

WAARSCHUWING

Levensgevaar door elektrische schokken of brand!

Montage uitsluitend door een elektromonteur laten uitvoeren!

• Het apparaat is geschikt voor de montage in een inbouwdoos op de wand, gebruik in normale omgeving; het apparaat voldoet aan EN 60730-1
• Voor de juiste aanleg van de busleidingen en de inbedrijfstelling van de apparaten moeten de voorschriften in EN 50428 voor schakelaars of soortgelijk installatiemateriaal in de gebouwsysteemtechniek worden opgevolgd! Door ingrepen in en wijzigingen van het apparaat vervalt de garantie

Bedoeld gebruik

• VARIA regelt alle ruimtefuncties zoals verwarming, airconditioning, ventilatie, verlichting en zonwering
• Alleen in gesloten, droge ruimtes (woning, kantoor, wintertuin etc.) gebruiken

Afvoer

Voer het apparaat op milieuvriendelijke wijze af

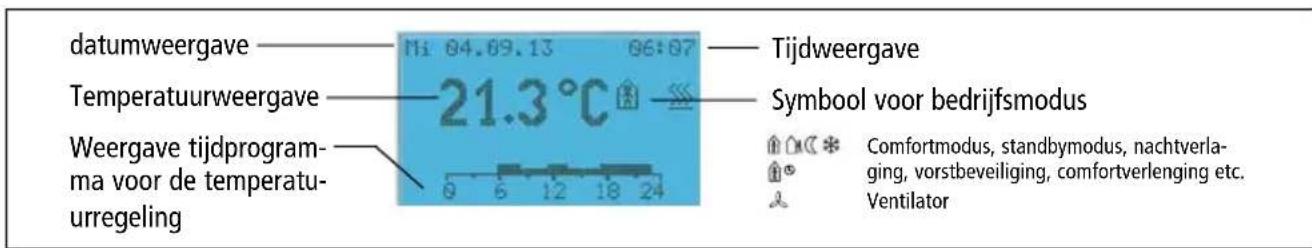

Display en toetsen

Overzicht

Voor het dagelijkse gebruik... Voor het zelden voorkomende gebruik...

Aansluiting

WAARSCHUWING

Levensgevaar door elektrische schokken!

Montage uitsluitend door een elektromonteur laten uitvoeren!
▶ Spanning vrijschakelen!
Nabijgelegen, onder spanning staande delen afdekken of afschermen.
▶ Tegen opnieuw inschakelen beveiligen!
▶ Controleren of de spanning is vrijgeschakeld!
Aarden en kortsluiten!
➢ Let op montagehoogte van 1,5 m.

Montage

Alle 3 klikneuzen van het apparaat (boven en onder) moet stevig zijn vastgeklikt.

▶ Beschermfolie verwijderen.

Demontage

Met een schroevendraaier aan de bovenkant van het apparaat omlaag drukken om het apparaat van de wand los te maken.

Fysiek adres programmeren

➢ Een magneet langs de rechter bovenkant van het apparaat bewegen.
→ de programmer-LED gaat branden
→ VARIA bevindt zich in de programmeer modus

De programmeermodus kan ook in het instellingsmenu onder Systeem worden ingesteld.

De inbedrijfstelling, diagnose en projectering worden met de ETS (KNX Tool Software) uitgevoerd.

Busaansluiting

Klep openen.
➢ Buskabel in de busklemmen steken. Let op de polariteit!
▶ Busklem in het apparaat steken.
Klepsluiten.

Busleiding verwijderen

Busleiding met een draai-/trekbeweging uit de busklem verwijderen.

Bediening voor de gebruiker

Inbedrijfname

Datum en tijd zijn in de fabriek reeds vooraf ingesteld. U kunt verschillende pagina's laten weergeven. De weergave van de pagina's is afhankelijk van de programmering door de elektromonteur. Een gedetailleerde beschrijving van de functies vindt u in het producthandboek (op www.theben.de).

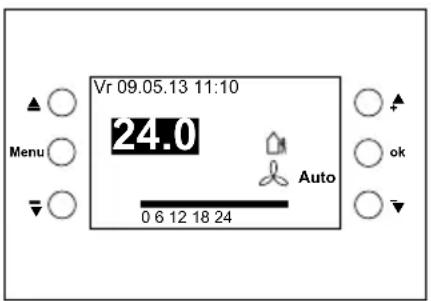

Sneltoegang – regeling van de ruimte-temperatuur

Voorbeeld van een favorieten-/overzichtspagina

➢ Met de toetsen ⁺ ▼ de gewenste ruimtetemparatuur instellen.

Hotkey-functie

Speciale functie voor het eenvoudig in- en uitschakelen (bijv. licht).

Functie: Het licht kan door het indrukken van de toetsen ♠ /ok of ▼ worden in- c.q. uitgeschakeld.

De functie moet door de elektromonteur worden geactiveerd.

Bedrijfsmodi/ventilatorstanden

U kunt kiezen uit 5 bedrijfsmodi:

Comfort

Stand-by

Nachtverlaging

*Vorstbeveiliging

Comfortverlenging

Ventilator: u kunt Auto, On/Off of de ventilator-standen 1, 2, 3 selecteren.

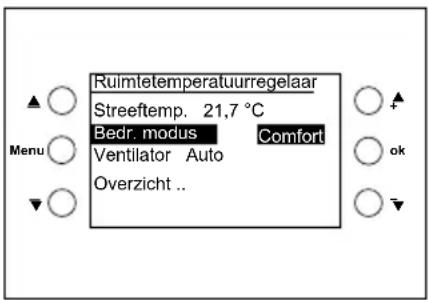

Menu Ruimtetemperatuurregelaar

Ruimtetemperatuur/gewenste waarde wijzigen

Toets Menu indrukken.
Ruimtetemperatuurregelaar met ok bevestigen.
➢ Met ♠ ▼ de gewenste waarde instellen.
Met ok bevestigen.

Bedrijfsmodus wijzigen

Toets Menu indrukken.
- Ruimtetemperatuurregelaar met ok bevestigen.
➢ Met de toetsen▲ ▼ Bedr. modus selecteren.
➢ Met ♦ ▼ de gewenste bedrijfsmodus (pagina 10) instellen.
Met ok bevestigen.

Worden aanwezigheidsmelders gebruikt, dan is geen comfort-verlenging mogelijk.

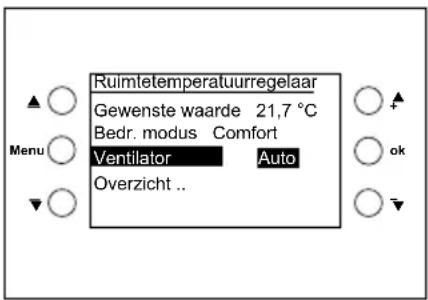

Ventilatorstand veranderen

Toets Menu indrukken.
- Ruimtetemperatuurregelaar met ok bevestigen.
Met de toetsen ▲ ▼ Ventilator selecteren.
Met ♦ ▼ de gewenste ventilatorstand instellen. Bij aansluiting van een Fan Coil-actor verschijnt op de display ⚙ . U kunt tussen Auto, On/Off of de ventilatorstanden 1, 2, 3 kiezen.

Overzicht ..

Toets Menu indrukken.
Ruimtetemperatuurregelaar met ok bevestigen.
Met de toetsen ▲ ▼ Overzicht .. selecteren.
➢ Met ok bevestigen. Nu verschijnt de overzichtspagina.

Menu Weer

Weergave voor de waarden van temperatuur, windsnelheid, lichtsterkte en regen (van een weerstation)

Weersgegevens opvragen

Toets Menu indrukken.
Met de toetsen ▲ ▼ Weer selecteren.
➢ Met ok bevestigen.

De weersgegevens verschijnen op de display.

Min/Max waarden opvragen

Toets Menu indrukken.
➢ Met de toetsen ▲ ▼ Weer selecteren.
Met ok bevestigen.
- Min/Max waarden met ok bevestigen.

De minimale en maximale waarden voor temperatuur, wind en regen worden sinds het begin van de registratie weergegeven.

Min/Max waarden resetten

▶ Met ▲ ▼ Resetten selecteren.
▶ Met ok bevestigen.

De registratie wordt gewist en opnieuw gestart.

De functie Min/Max waarden verschijnt alleen als deze door de elektromonteur werd geselecteerd.

Bediening voor de elektromonteur


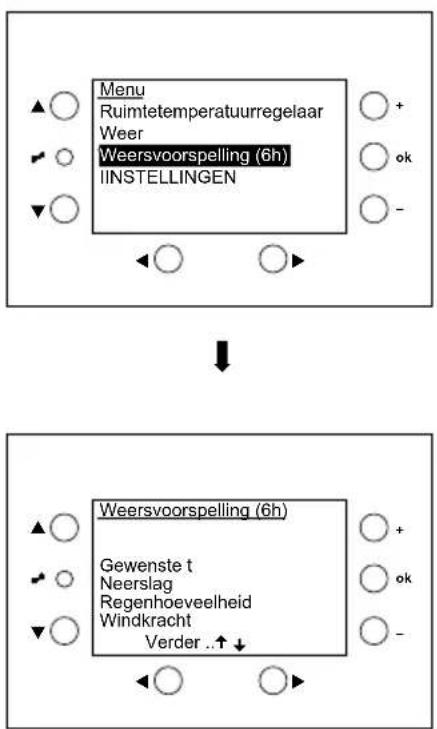

Menu Weersvoorspelling (6h)

(het menu verschijnt alleen als dit door de elektromon- teur werd ingesteld)

Toets Menu indrukken.

Met de toetsen ▲ ▼ Weersvoorspelling (6h) selecteren.
Met ok bevestigen.

De weersgegevens verschijnen op de display.

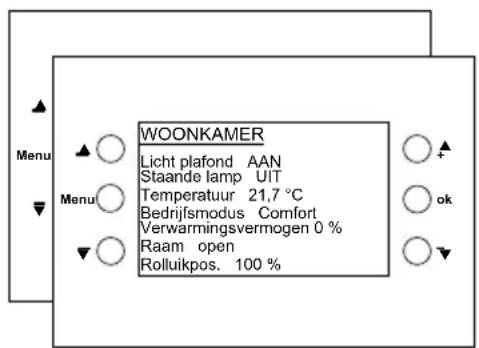

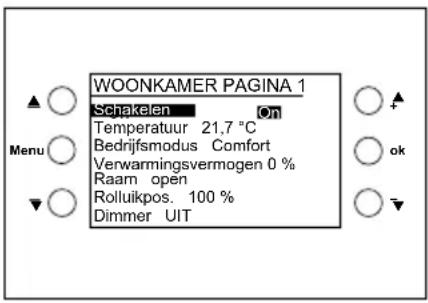

Via ETS vrij programmeerbare pagina's

Weergave van waarden en regelen van de diverse functies op 8 regels: lichtscènes, zonweringen etc. (max. 40 waarden/functies).

De teksten werden door de elektromonteur ingesteld en verschijnen automatisch op de display.

Toets Menu indrukken.
Met de toetsen ▲ ▼ bijv. Woonkamer selecteren.
Met ok bevestigen.

1. Voorbeeld "Schakelen"

Met ▲ ▼ Schakelen selecteren.
Toetsen ♠ ▼ indrukken. De weergegeven waarde wordt gewijzigd, een telegram wordt gezonden.

ok indrukken. De weergegeven waarde wordt gezonden.

2. Voorbeeld "Dimmen"

Met ▲ ∇ Dimmers selecteren.
Toetsen ♠ ▼ kort indrukken. Het licht wordt AAN/UIT geschakeld.
Toetsen ♠ ▼ lang indrukken. Nu verschijnt : ↗ ↓ Het dimtelegram wordt gezonden.

ok indrukken. De weergegeven waarde wordt gezonden.

3. Voorbeeld "Jaloezie"

Met▲▼ Jaloezie selecteren.
Toetsen ♠ ▼ kort indrukken. De lamellenstand van de jaloezie wordt gewijzigd.
Toets ♠ lang indrukken. Nu verschijnt ♠ ↓: de betreffende waarde wordt gezonden.

De elektromonteur kan instellen of de jaloezie tot aan het loslaten van de toets of door het indrukken van ok stopt.

4. Voorbeeld "Temperatuur", "Lichtscènes", "Percentages" etc.

Met ▲▼ bijv. Lichtscènen.
➢ Toetsen ♠ ▼ kort indrukken.

ok indrukken. De weergegeven waarde wordt gezonden.

Bediening voor de elektromonteur

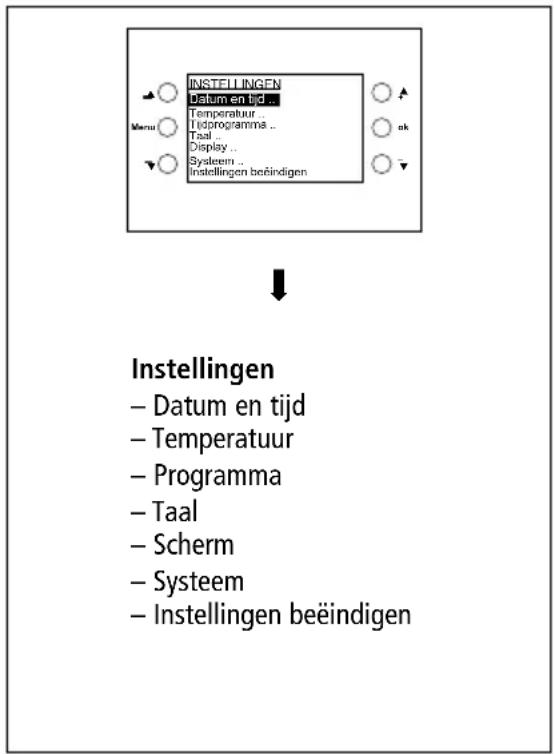

Menu INSTELLINGEN

Eerst verschijnt de PIN-code (indien door de elektromonteur ingesteld).

Toets Menu indrukken.
Met toetsen ▲ ▼ INSTELLINGEN selecteren.
De cijfers met ▲ invoeren en met ok bevestigen.

Daarna met ▲ ▼ gewenste regel selecteren.
Met ok bevestigen.

Datum en tijd.. instellen

Met▼ gewenste regel selecteren.
Met ok bevestigen.
Met ⁺ ▼ de waarde wijzigen.
Met ok bevestigen.

Temperatuur.. instellen

Kamertemperatuur instellen: Vergelijking met de aanwezige ruimtetemperatuur

Met ▼ gewenste regel selecteren.
Met+ ▼ de waarde wijzigen.
Met ok bevestigen.

Elke waarde kan apart worden ingesteld. Er zijn echter verschillen tussen de waarden minimaal/maximaal toe-gestaan die evt. automatisch worden aangepast.

Tijdprogramma instellen

Er zijn 8 kanalen met weekprogramma's (minimale schakelafstand van 15 min) (zie Tabel op pag. 30).

• Kanaal 1 is toegewezen aan de ruimtetemperatuurregelaar (RTR) en beschikt over de bedrijfs modi: nachtverlaging, stand-by en comfort
• Voor elk kanaal kan – geen programma men kiezen tussen:

– de vaste programma's (Prog 1–3)

- een vrij programmeerbaar programma (eigen prog)

Met▼ het gewenste kanaal selecteren.
Programma met ⁺ ▼ selecteren.
Met ok bevestigen.

Als programma of prog. 1–3 wordt geselecteerd, wordt een reeds geprogrammeerd eigen programma niet gewist, maar alleen verborgen.

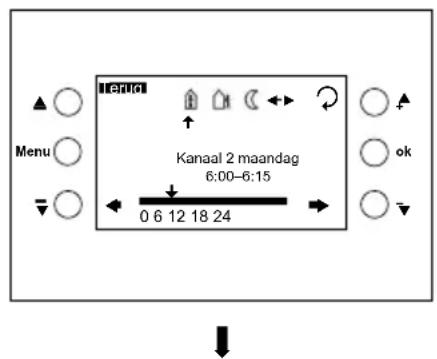

Tijdprogramma instellen

U kunt nu tussen verschillende functies kiezen: weekdag, details .., kopieren naar ..

Via het menu Details .. kan men de programma's in detail bekijken.

De toetsen op het apparaat VARIA krijgen nu een andere functie. Voorbeeld:

▲ Tijdprogramma beëindigen
Terug
▼ Op de tijdslijn naar links bewegen
◀
▼ Op de tijdslijn naar rechts bewegen
→
Pijl ↓ op de display geeft de huidige tijd op de tijdslijn weer: 0-24 uur
▲ Bedrijfsmodus selecteren
Pijl ↑ geeft de bijbehorende bedrijfs- modus weer

Programma instellen

Eigen programma instellen

De toetsen krijgen nu een andere functie (zie pag. 23).

Details

Via het menu Details .. kan de bedrijfsmodus resp. schakeltoestand of de tijd worden gewijzigd.

Met de bedrijfsmodus selecteren of met

▼ of ▼ de gewenste tijd instellen.

Met ok bevestigen.

↓

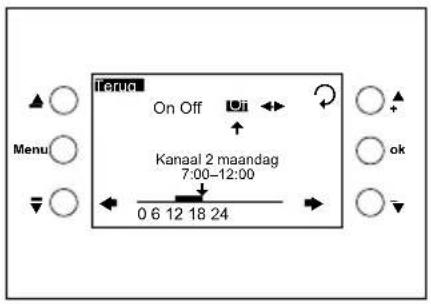

Bepaalde tijden instellen

bijv. tijd instellen van 7:00–12:00 uur (AAN)

Met de pijl op 7:00 uur zetten.
Met+On selecteren.
Met de pijl op 12:00 uur zetten.
Met ok bevestigen.

Kopiëren naar: Dinsdag (voorbeeld)

Met de toetsen ▼ Kopieren naar: Dinsdag selecteren.
Met ⁺ de weekdag instellen.
Met ok bevestigen.

Kopiëren naar: Kanaal 3 (voorbeeld)

Met de toetsen ▼ Kopieren naar: Kanaal 3 selecteren.
Met ^{+ -} het kanaal instellen.
Met ok bevestigen.

Het complete weekprogramma wordt gekopieerd.

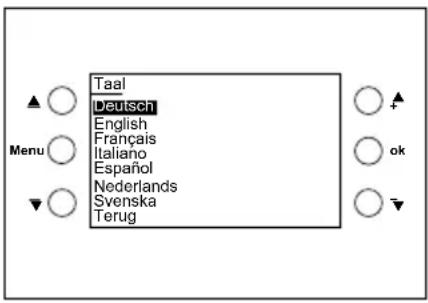

Taal instellen

Met ▼ gewenste regel selecteren.
Met ok bevestigen.

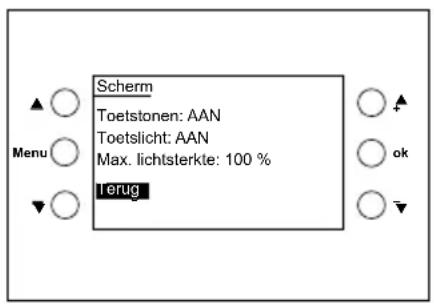

Scherm instellen

Met▶▼ gewenste regel selecteren.
Met ⁺ ▼ de waarde wijzigen.
Met ok bevestigen.

Systeem

Alleen voor de elektromonteur!

Prog. Mode: Met ♠ ▼ wijzigen.

• Bedrijfsspanning: Busspanning KNX: 21–32 V DC Opgenomen stroom KNX-bus: ≤ 10 mA (zonder toetslicht) ≤ 24 mA (met 100 % toetslicht)
• Busaansluiting: busklem
  • Gangreserve: 1,5 jaar
• Toegestane omgevings- temperatuur: 0 °C ... +45 °C
• Beschermingsklasse: III volgens EN 60730-1
• Beschermingsgraad: IP 20
• Werkwijze: type 1 SU volgens EN 60730-1
• Batterij: CR2032
• Ontwerpstootspanning: 0,8 kV
  • Vervuilingsgraad: 2

De ETS-database vindt u op www.theben.de.

Voor gedetailleerde beschrijvingen van de functies verwijzen wij naar het KNX-handboek.

Serviceadres/hotline

Serviceadres

Theben AG

Hohenbergstr. 32

72401 Haigerloch

DUITSLAND

Tel. [phone]

Fax [phone]

Hotline

Tel. [phone]

Fax [phone]

[e-mail]

Adressen, telefoonnummers etc.

www.theben.de

Tabel 1: Vaste programma's

Programm

Zeit

00:00-01:00

01:00-02:00

02:00-03:00

03:00-04:00

04:00-05:00

05:00-06:00

06:00-07:00

07:00-08:00

08:00-09:00

09:00-10:00

10:00-11:00

11:00-12:00

12:00-13:00

13:00-14:00

14:00-15:00

15:00-16:00

16:00-17:00

17:00-18:00

18:00-19:00

19:00-20:00

20:00-20:00

21:00-22:00

22:00-23:00

23:00-24:00

Prog 1 Mo-Fr

Komfort

Standby

Nacht

Prog 1 Sa, So

Komfort

Standby

Nacht

Prog 2 Mo-Fr

Komfort

Standby

Nacht

Prog 2 Sa, So

Komfort

Standby

Nacht

Prog 3 Mo-Fr

Komfort

Standby

Nacht

Prog 3 Sa, So

Komfort

Standby

Nacht
