Merk	Proklima
Model	XR-18K (PK18K)
Type	Mobiele airconditioner
Koelvermogen	18000 BTU/h (ca. 5,3 kW)
Koelmiddel	R290 (brandbaar)
Stroomvoorziening	220-240V ~ 50Hz
Stroomsterkte	max. 10A
Aanbevolen ruimtegrootte	> 15 m²
Koelfunctie	Ja, temperatuur 16-31°C
Ontvochtigingsfunctie	Ja
Ventilatorstanden	Laag, Midden, Hoog
Timer	1-24 uur programmeerbaar (aan/uit)
Wifi	Ja, met app-bediening
Afstandsbediening	Ja, inclusief batterijen
Uitlaatslang	Ja, lengte tot 400 mm
Raamkit	Ja, voor afvoer warme lucht
Filter	Wasbaar, om de 2 weken reinigen
Afvoer condenswater	Automatische verdamping in koelmodus; handmatige afvoer bij ontvochtigen of volle tank
Zelfdiagnose	Foutcodes E1, E2, E4
Veiligheid	Beveiliging tegen oververhitting; geen kinderslot
Gewicht	ca. 25 kg
Afmetingen (BxDxH)	ca. 400 x 300 x 700 mm
Geluidsniveau	ca. 50 dB

Veelgestelde vragen - XR-18K Proklima

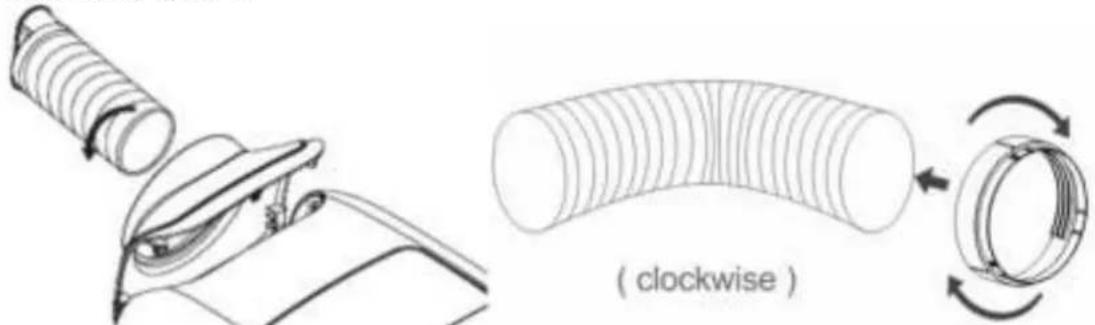

Hoe installeer ik de uitlaatslang van de Proklima XR-18K?

Sluit de raamconnector rechtsom aan op de uitlaatslang. Draai de slang in de pijlrichting en sluit het andere uiteinde aan op het apparaat. Plaats de raamkit in het raam en steek de connector in het gat. Zorg dat de slang niet langer is dan 400 mm en niet gebogen wordt voor optimale koelprestaties.

Wat betekent foutcode E4 op het display?

Foutcode E4 geeft aan dat de watertank vol is of dat er een probleem is met de stekkerbedrading. Verwijder de rubberen stop aan de onderkant van het apparaat om het water af te voeren. Controleer ook of de stekker goed is aangesloten. Na het ledigen verdwijnt de code en hervat het apparaat de normale werking.

Hoe reinig ik het luchtfilter van de airconditioner?

Schakel het apparaat uit en trek de stekker uit het stopcontact. Open het rooster, verwijder het filter en week het in warm water van ongeveer 40°C met een neutraal schoonmaakmiddel. Spoel het af en droog het op een koele plaats. Plaats het filter terug door de stappen in omgekeerde volgorde uit te voeren. Reinig het filter elke twee weken voor een goede luchtstroom.

Kan ik de Proklima XR-18K gebruiken zonder de uitlaatslang?

Nee, de uitlaatslang is essentieel voor de koelfunctie en de ontvochtigingsfunctie. Zonder slang kan de warme lucht niet naar buiten worden afgevoerd, wat de prestaties ernstig vermindert en kan leiden tot oververhitting. Gebruik de slang altijd zoals beschreven in de handleiding.

Hoe stel ik de timer in op de Proklima XR-18K?

Druk in de stand-by modus op de TIMER-knop om de timer aan te zetten. De tijd knippert. Gebruik de TEMP+ en TEMP- knoppen om de gewenste tijd in te stellen (1-24 uur). Druk nogmaals op TIMER om te bevestigen. Voor timer-uit: druk op TIMER terwijl het apparaat actief is en stel de uitschakeltijd in. De timer kan worden geannuleerd door nogmaals op TIMER te drukken.

Werkt de wifi-functie en hoe activeer ik die?

Ja, de Proklima XR-18K heeft een wifi-functie. In de stand-bymodus knippert het wifi-lampje snel. Volg de instructies in de wifi-handleiding om verbinding te maken met de app. Als het lampje niet brandt, houd dan de SPEED-knop langer dan 10 seconden ingedrukt om de wifi te resetten. De app bedient het apparaat op afstand.

Wat voor koelmiddel gebruikt de Proklima XR-18K en is het gevaarlijk?

Het apparaat gebruikt R290 (propaan) als koelmiddel. Dit is een brandbaar gas. Volg strikt de veiligheidsvoorschriften in de handleiding: niet doorboren, niet verbranden, opslag in een goed geventileerde ruimte met een vloeroppervlak groter dan 15 m². Bij lekkage direct ramen openen en ontstekingsbronnen vermijden. Laat onderhoud over aan gecertificeerde technici.

Hoe gebruik ik de ontvochtigingsfunctie?

Druk op de MODE-knop tot het ontvochtigingslampje brandt. Sluit deuren en ramen om overtollig vocht buiten te houden. In deze modus is de ventilatorsnelheid niet instelbaar; deze staat vast op laag. Plaats de afvoerslang naar buiten voor de afvoer van condenswater. Bij volle tank verschijnt foutcode E4; leeg dan het water via de onderste afvoer.

Wat moet ik doen als er water uit het apparaat lekt?

Waterlekkage kan optreden bij een volle watertank of een verstopte afvoer. Schakel het apparaat uit en trek de stekker eruit. Verwijder de rubberen stop aan de onderkant om het water te laten weglopen. Controleer of de afvoerslang correct is aangesloten en niet geblokkeerd is. Zet het apparaat op een horizontaal oppervlak om lekkage te voorkomen.

Hoe bewaar ik de Proklima XR-18K in de winter?

Laat het apparaat een halve dag draaien om het water in de tank te verdampen. Schakel uit en trek de stekker eruit. Reinig het filter en veeg de buitenkant af met een vochtige doek. Wikkel het netsnoer op en dek het apparaat af met een plastic zak. Bewaar het op een droge, koele plaats uit de buurt van direct zonlicht.

GEBRUIKSAANWIJZING XR-18K Proklima

Model: PK18K met wifi

1. Veiligheidswaarschuwing

ERG BELANGRIJK!

Installeer of gebruik uw mobiele airconditioner niet voordat u deze handleiding zorgvuldig heeft gelezen. Bewaar deze instructiehandleiding voor eventuele productgarantie en naslag in de tockomst.

WAARSCHUWING

• Gebruik geen andere middelen om het ontdooiproces te versnellen of schoon te maken dan aanbevolen door de fabrikant.
• Het apparaat mag niet worden opgeslagen in een ruimte met continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur/openhaard, een werkend gastoestel of een werkende elektrische kachel).
• Niet doorboren of verbranden.
• Houd er rekening mee dat de koelmiddelen mogelijk geen geur bevatten.
• Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een ruimte met een vloeroppervlak groter dan X m ^2 .

MODEL	X ( m^2 )
5000Btu/h,7000Btu/h,8000Btu/h	4
9000Btu/h,10000Btu/h,10500Btu/h	12
12000Btu/h,14000,16000Btu/h,18000Btu/h	15

Waarschuwing (voor R290)

Specifieke informatie over apparaten met koelmiddel R290.

• Lees alle waarschuwingen zorgvuldig door.
• Gebruik bij het ontdooien en reinigen van het apparaat geen ander gereedschap dan de aanbevolen gereedschappen door het productiebedrijf.
• Het apparaat moet in een ruimte worden geplaatst zonder continue ontstekingsbronnen (bijvoorbeeld: open vuur, gas- of elektrische apparaten in werking).
• Niet doorboren en niet verbranden.
• Dit apparaat bevat Y g (zie typeplaatje op de achterkant van het apparaat) R290 koelmiddel.
• R290 is een koelgas/-middel dat voldoet aan de Europese richtlijnen inzake het milieu. Doorboor niet een deel van het koelcircuit.
• Als het apparaat wordt geïnstalleerd, gebruikt of opgeslagen in een ongeventileerde ruimte, moeten er maatregelen worden genomen om ophoping van koelmiddellekken in de ruimte te voorkomen. Koelmiddellekken kunnen leiden tot brand- of explosiegevaar als gevolg van ontsteking van het koelmiddel, veroorzaakt door elektrische kachels, fornuizen of andere ontstekingsbronnen.
• Het apparaat moet zo worden opgeslagen dat mechanische defecten worden voorkomen.

- Personen die het koudemiddelcircuit bedienen of eraan werken, moeten de juiste certificering hebben, uitgegeven door een geaccrediteerde organisatie die bekwaamheid garandeert in het omgaan met koudemiddelen volgens aan een specifieke evaluatie erkend door verenigingen in de industrie.

- Reparaties moeten worden uitgevoerd op basis van de aanbeveling van het productiebedrijf.

- Onderhoud en reparaties waarbij de hulp van ander gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van een persoon die gespecialiseerd is in het gebruik van brandbare koelmiddelen.

Algemene veiligheidsinstructie

1. Gebruik het apparaat niet op een stopcontact dat wordt gerepareerd, niet correct is geïnstalleerd of niet naar behoren werkt.

2. Gebruik het apparaat niet in onderstaande situaties, maar volg de voorzorgsmaatregelen:

A: In de buurt van een brandhaard.
B: Een gebied waar olie kan spatten.
C: Een gebied dat is blootgesteld aan direct zonlicht.
D: Een gebied waar water kan spatten.
E: In de buurt van een bad, een wasruimte, een douche of een zwembad.

1. Steek nooit uw vingers of staven in de luchtuitlaat. Wees extra voorzichtig wanneer kinderen in de buurt zijn en waarschuw kinderen voor deze gevaren.

2. Houd het apparaat tijdens transport en opslag omhoog, zodat de compressor goed kan worden geplaatst.

3. Schakel de stroomtoevoer altijd uit of koppel de stroomtoevoer af voordat u de airconditioner reinigt.

4. Als u de airconditioner verplaatst, schakel hem dan altijd uit, koppel de voeding los en verplaats hem langzaam.

5. Om de kans op brand te voorkomen, mag de airconditioner niet worden afgedekt.

6. Alle stopcontacten van de airconditioner moeten voldoen aan de lokale elektrische veiligheidseisen. Indien nodig, controleer de elektrische veiligheidseisen.

7. Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.

8. Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, diens onderhoudsvertegenwoordiger of een vergelijkbaar gekwalificeerde persoon om gevaar te voorkomen.

9. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevolgen van verkeerd gebruik begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

10. Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften.

11. Details van het type en het vermogen van de zekeringen: T, 250V AC, 2A of hoger.

12. Recycling

Deze markering geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u het op een verantwoorde manier recyclen om het duurzame hergebruik van materiële hulpbronnen te bevorderen. Om uw gebruikte apparaat te retourneren, gebruikt u de retour- en ophaalsystemen of neemt u contact op met de winkel waar het product is gekocht. Ze kunnen dit product meenemen voor milieuveilige recycling.

1. Neem contact op met een geautoriseerde servicetechnicus voor reparatie of onderhoud van dit apparaat.

2. Niet trekken, vervormen, het netsnoer wijzigen of het apparaat onderdompelen in water. Het wijzigen of misbruiken van het netsnoer kan schade aan het apparaat opleveren en elektrische schokken veroorzaken.

3. Er moet worden voldaan aan de nationale gasregelgeving.

4. Houd ventilatieopeningen vrij van obstakels.

5. Iedereen die betrokken is bij het werken aan of inbreken in een koudemiddelcircuit moet beschikken over een actueel geldig certificaat van een door de industrie geaccrediteerde beoordelingsinstantie, die hun competentie autoriseert om veilig met koelmiddelen om te gaan in overeenstemming met een door de industrie erkende beoordelingsspecificatie.

6. Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarbij de hulp van ander bekwaam personeel nodig is, moeten worden uitgevoerd onder toezicht van de persoon die bekwaam is in het gebruik van brandbare koelmiddelen.

7. Schakel het apparaat niet in of uit door de stekker in het stopcontact te steken of eruit te trekken. Dit kan elektrische schokken of brand veroorzaken als gevolg van warmteontwikkeling. In- en uitschakeling van het apparaat gebeurt middels de aan- en uitknop.

8. Haal de stekker uit het stopcontact als er vreemde geluiden, geuren of rook uit het apparaat komen.

• Neem bij beschadiging van onderdelen contact op met de dealer of een aangewezen reparatiewerkplaats;
• Schakel in geval van schade de luchtschakelaar uit, koppel de voeding los en neem contact op met de dealer of een aangewezen reparatiewerkplaats;
• Het netsnoer moet in elk geval stevig geaard zijn;
• Om elk risico tot gevaar te voorkomen, moet de luchtschakelaar uitgeschakeld worden en de voeding worden losgekoppeld als het netsnoer is beschadigd. Het moet worden vervangen door de dealer of een aangewezen reparatiewerkplaats.

Page 4

INSTRUCTIES VOOR HET REPAREREN VAN APPARATEN MET R290

1. ALGEMENE INSTRUCTIES

1.1 Controles naar het gebied

Voordat wordt begonnen met werkzaamheden aan systemen die ontvlambare koelmiddelen bevatten, zijn veiligheidscontroles nodig om ervoor te zorgen dat het risico op ontsteking tot een minimum wordt beperkt. Bij reparatie aan het koelsysteem moeten de volgende voorzorgsmaatregelen in acht worden genomen voordat werkzaamheden aan het systeem worden uitgevoerd.

1.2 Werkprocedure

Het werk moet worden uitgevoerd volgens een gecontroleerde procedure om het risico tot ontsnapping van brandbaar gas of damp te minimaliseren.

1.3 Algemeen werkgebied

Al het onderhoudspersoneel en anderen die in de omgeving werken, moeten worden geïnstrucerd over de aard van het uitgevoerde werk. Werk in besloten ruimtes wordt vermeden en de ruimte rondom de werkruimte moet worden afgeschermd. Zorg ervoor dat de omstandigheden in het gebied veilig zijn gemaakt door controle op brandbaar materiaal.

1.4 Controleren op aanwezigheid van koelmiddel

De ruimte moet voorafgaand aan en tijdens het werk worden gecontroleerd met een geschikte koelmiddeldetector om er zeker van te zijn dat de technicus op de hoogte is van mogelijk ontvlambare atmosferen. Zorg ervoor dat de lekdetectieapparatuur die wordt gebruikt geschikt is voor gebruik met brandbare koelmiddelen, d.w.z. niet-vonkend, afdoende afgedicht of intrinsiek veilig.

1.5 Aanwezigheid brandblusser

Als er werkzaamheden moeten worden uitgevoerd aan de koelapparatuur of bijbehorende onderdelen waarbij verhitting nodig is, moet geschikt brandblusapparatuur beschikbaar zijn. Zorg voor een droog poeder- of CO2-brandblusser naast het oplaadgebied.

1.6 Geen ontstekingsbronnen

Iedereen die werkzaamheden uitvoert die betrekking hebben op het koelsysteem waarbij leidingen worden blootgelegd die ontvlambaar koelmiddel bevatten of hebben bevat, mogen geen ontstekingsbronnen gebruiken op een manier die kan leiden tot brand- of explosiegevaar. Alle mogelijke ontstekingsbronnen, inclusief het roken van sigaretten, dienen voldoende ver weg te worden gehouden van de plaats van installatie, reparatie, verwijdering en afvoer, waarbij brandbaar koelmiddel mogelijk kan vrijkomen in de omringende ruimte. Voordat er werkzaamheden worden uitgevoerd, moet het gebied rond de apparatuur worden gecontroleerd om er zeker van te zijn dat er geen ontvlambare gevaren of ontstekingsrisico's zijn. 'Niet roken-borden' moeten worden opgehangen.

1.7 Geventileerde ruimte

Zorg ervoor dat de ruimte in de open lucht is of dat deze voldoende wordt geventileerd voordat u het apparaat openmaakt of verhittende werkzaamheden uitvoert. Gedurende de periode dat de werkzaamheden worden uitgevoerd, wordt een zekere mate van ventilatie verlangd. De ventilatie moet het eventueel vrijgekomen koudemiddel veilig verspreiden en bij voorkeur naar buiten afvoeren.

1.8 Controle van de koelapparatuur

Wanneer elektrische componenten worden gewijzigd, moeten deze geschikt zijn voor het doel en voldoen aan de juiste specificaties. Te allen tijde dienen de onderhouds- en servicerichtlijnen van de fabrikant te worden gevolgd. Raadpleeg bij twijfel de technische afdeling van de fabrikant voor assistentie. De volgende controles moeten worden toegepast op installaties die brandbare koelmiddelen gebruiken: de grootte van de vulling is in overeenstemming met de grootte van de ruimte waarin de koelmiddelhoudende onderdelen zijn geïnstalleerd; de ventilatieapparatuur en uitlaten moeten naar behoren werken en niet worden belemmerd; indien een indirect koelcircuit wordt gebruikt, moet het secundaire circuit worden gecontroleerd op de aanwezigheid van koelmiddel; marking op de apparatuur blijft zichtbaar en leesbaar. Markeringen en tekens die onleesbaar zijn, worden gecorrigeerd; koelpijp of -componenten zijn geïnstalleerd op een plaats waar het onwaarschijnlijk is dat ze worden blootgesteld aan enige stof die koelmiddelhoudende componenten kan aantasten, tenzij de componenten zijn gemaakt van materialen die inherent bestand zijn tegen corrosie of die op passende wijze zijn beschermd tegen corrosie.

1.9 Controles aan elektrische apparaten

Reparatie en onderhoud aan elektrische componenten moeten initiele veiligheidscontroles en inspectieprocedures voor componenten omvatten. Als er een storing is die de veiligheid in gevaar kan brengen, mag er geen elektrische voeding op het apparaat worden aangesloten totdat deze naar tevredenheid is verholpen. Als de storing niet onmiddellijk kan worden verholpen, maar bedrijfsactiviteiten moeten worden voortgezet, moet een geschikte tijdelijke oplossing worden gebruikt. Dit wordt gerapporteerd aan de eigenaar van de apparatuur, zodat alle partijen worden geïnformeerd.

De eerste veiligheidscontroles omvatten: of de condensatoren ontladen zijn: dit moet op een veilige manier gebeuren om vonkvorming te voorkomen; dat er geen spanningvoerende elektrische componenten en bedrading worden blootgesteld tijdens het opladen, herstellen of doorspoelen van het systeem; dat er continuïteit is in de aardverbinding.

2 REPARATIES AAN VERZEGELDE COMPONENTEN

2.1 Tijdens reparaties aan verzegelde componenten moeten alle elektrische voedingen worden losgekoppeld van het apparaat waaraan wordt gewerkt voordat verzegelde afdekkingen etc. worden verwijderd. Als het absoluut noodzakelijk is om tijdens het onderhoud het apparaat te voorzien van elektriciteit, moet een permanent werkende vorm van lekdetectie op het meest kritieke punt worden geplaatst om te waarschuwen voor een mogelijk gevaarlijke situatie. 2.2 In het bijzonder zal aandacht moet worden besteed aan het volgende om ervoor te zorgen dat door werkzaamheden aan elektrische componenten de behuizing niet zodanig wordt gewijzigd dat het beschermingsniveau wordt beïnvloed.

Dit omvat schade aan kabels, buitensporig aantal aansluitingen, klemmen niet gemaakt volgens de originele specificatie, schade aan afdichtingen, onjuiste montage van wartels, etc. Zorg ervoor dat het apparaat stevig is gemonteerd. Zorg ervoor dat afdichtingen of afdichtingsmaterialen niet zodanig zijn verslechterd dat ze niet langer dienen om het binnendringen van brandbare atmosferen te voorkomen. Vervangende onderdelen moeten in overeenstemming zijn met de specificaties van de fabrikant.

OPMERKING Het gebruik van siliconenkit kan de effectiviteit van sommige soorten lekdetectieapparatuur verminderen. Intrinsiek veilige componenten hoeven niet te worden geïsoleerd voordat eraan wordt gewerkt.

3 REPARATIE AAN INTRINSIEK VEILIGE COMPONENTEN

Pas geen permanente inductieve of capaciteitsbelastingen toe op het circuit zonder ervoor te zorgen dat dit de toegestane spanning en stroom die is toegestaan voor de gebruikte apparatuur niet overschrijdt.

Intrinsiek veilige componenten zijn de enige typen waaraan gewerkt kan worden terwijl ze functioneren in de aanwezigheid van een brandbare atmosfeer. De testapparatuur moet de juiste classificatie hebben. Vervang onderdelen alleen door onderdelen die zijn gespecificeerd door de fabrikant. Andere onderdelen kunnen leiden tot ontbranding van koelmiddel in de atmosfeer door een lek.

4 BEKABELING

Controleer of de bekabeling niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige milieueffecten. Bij de controle moet ook rekening worden gehouden met de effecten van veroudering of voortdurende trillingen van bronnen zoals compressoren of ventilatoren.

5 DETECTIE VAN ONTVLAMBARE KOELMIDDELEN

In geen geval mogen potentiële ontstekingsbronnen worden gebruikt bij het zoeken naar of detecteren van koelmiddellekken. Een halogenidetoorts (of een andere detector die een open vlam gebruikt) mag niet worden gebruikt.

6 LEKDETECTIEMETHODEN

De volgende lekdetectiemethoden worden aanvaardbaar geacht voor systemen met brandbare koelmiddelen. Elektronische lekdetectoren moeten worden gebruikt om brandbare koelmiddelen te detecteren, maar de gevoeligheid is mogelijk niet voldoende of moet mogelijk opnieuw worden gekalibreerd. (Detectieapparatuur moet worden gekalibreerd in een koelmiddelvrije ruimte.) Zorg ervoor dat de detector geen potentiële ontstekingsbron is en geschikt is voor het gebruikte koelmiddel. Lekdetectieapparatuur moet worden ingesteld op een percentage van de LFL van het koelmiddel en moet worden gekalibreerd op het gebruikte koelmiddel en het juiste percentage gas (maximaal 25%) wordt bevestigd.

Lekdetectievloeistoffen zijn geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van chloorhoudende reinigingsmiddelen moet worden vermeden aangezien het chloor kan reageren met het koelmiddel en de koperen leidingen kan aantasten. Als een lek wordt vermoed, moet alle open vuur worden verwijderd/gedoofd. Als er een koelmiddellek wordt gevonden waarvoor solderen vereist is, moet al het koelmiddel uit het systeem worden teruggewonnen of worden geïsoleerd (door middel van afsluiters) in een deel van het systeem dat ver van het lek verwijderd is. Zuurstofvrije stikstof (OFN) zal dan zowel voor als tijdens het soldeerproces door het systeem worden gespoeld.

7 VERWIJDERING EN EVACUATIE

Bij het inbreken in het koudemiddelsysteem om reparaties uit te voeren - of voor enig ander doel - moeten conventionele procedures worden gevolgd. Het is echter belangrijk dat de procedures worden gevolgd, aangezien er risico is op ontvlambaarheid. De volgende procedure moet worden gevolgd: verwijder koelmiddel; reinig het apparaat met inert gas; evacueer; spoel opnieuw met inert gas; open het apparaat door te snijden of te solderen. De koudemiddelvulling moet worden teruggewonnen in de juiste terugwinningscilinders. Het

systeem moet worden ‘gespoeld’ met Zuurstofvrije stikstof (OFN) om het apparaat veilig te maken. Dit proces moet mogelijk meerdere keren worden herhaald. Er mag geen perslucht of zuurstof worden gebruikt voor deze taak. Het spoelen wordt bereikt door het vacuum in het systeem met OFN te onderbreken en door te gaan met vullen totdat de werkdruk is bereikt, vervolgens te ontluchten naar de atmosfeer en tenslotte tot een vacuum te trekken. Dit proces wordt herhaald totdat er geen koelmiddel meer in het systeem aanwezig is. Wanneer de laatste OFN-lading wordt gebruikt, moet het systeem worden ontlucht tot atmosferische druk om het werk mogelijk te maken. Deze handeling is absoluut noodzakelijk als soldeerwerkzaamheden aan het leidingwerk moeten plaatsvinden. Zorg ervoor dat de uitlaat voor de vacuumpomp zich niet in de buurt van ontstekingsbronnen bevindt en dat er ventilatie aanwezig is.

8 OPLAADPROCEDURES

Naast conventionele oplaadprocedures moeten de volgende vereisten worden gevolgd:

- Zorg ervoor dat tijdens het gebruik van vulapparatuur geen vervuiling van verschillende koelmiddelen optreedt. Slangen of leidingen moeten zo kort mogelijk zijn om de hoeveelheid koelmiddel erin te minimaliseren.

- Cilinders moeten rechtop worden gehouden.

- Zorg ervoor dat het koelsysteem geaard is voordat u het systeem met koelmiddel vult.

- Label het systeem wanneer het opvullen is voltooid (indien niet gedaan).

- Wees uiterst alert en zorg ervoor dat het koelsysteem niet te vol wordt gevuld.

Voordat het systeem opnieuw wordt gevuld, moet het onder druk worden getest met OFN.

Het systeem moet op lekken worden getest na voltooiing van het vullen, maar vóór inbedrijfstelling. Voordat de locatie wordt verlaten, moet een vervolglektest worden uitgevoerd.

9 BUITENBEDRIJFSTELLING

Voordat u deze procedure uitvoert, is het essentieel dat de technicus volledig vertrouwd is met de apparatuur en alle details. Het wordt aanbevolen om alle koudemiddelen veilig terug te winnen. Voordat de taak wordt uitgevoerd, moet een olie- en koelmiddelmonster worden genomen voor het geval dat analyse vereist is voordat het teruggewonnen koelmiddel opnieuw wordt gebruikt. Het is essentieel dat er elektrische stroom beschikbaar is voordat er met deze taak gestart kan worden.

a) Word vertrouwd met de apparatuur en de bediening ervan.

b) Isoleer het systeem elektrisch.

c) Voordat u de procedure uitvoert, moet u ervoor zorgen dat mechanische behandelingsapparatuur beschikbaar is en indien nodig, voor het hanteren van koelmiddelcilinders, alle persoonlijke beschermingsmiddelen aanwezig zijn en correct worden gebruikt, het herstelproces te allen tijde staat onder toezicht van een bevoegd persoon en dat de terugwinningsapparatuur en cilinders voldoen aan de toepasselijke normen.

d) Pomp indien mogelijk het koelsysteem leeg.

e) Als een vacuum niet mogelijk is, maak dan een verdeelstuk zodat het koelmiddel uit verschillende delen van het systeem kan worden verwijderd.

f) Zorg ervoor dat de cilinder zich op de weegschaal bevindt voordat herstel plaatsvindt.

g) Start de herstelmachine en bedien hem in overeenstemming met de instructies van de fabrikant.

h) Overvul cilinders niet. (Niet meer dan 80% vloeistofvulling).

i) Overschrijd de maximale werkdruk van de cilinder niet, ook niet tijdelijk.

j) Zorg ervoor dat wanneer de cilinders correct zijn gevuld en het proces is voltooid, u alle cilinders, apparatuur en alle isolatie onmiddellijk van de locatie verwijdert. En zorg ervoor dat de kleppen op de apparatuur zijn gesloten.

k) Teruggewonnen koelmiddel mag niet in een ander koelsysteem worden gevuld tenzij het is schoongemaakt en gecontroleerd.

10 ETIKETTERING

Apparatuur moet worden geëtiketteerd met de mededeling dat het buiten gebruik is gesteld en de koeling is leeggemaakt. Het label moet worden gedateerd en ondertekend. Zorg ervoor dat er labels op het apparaat zitten waarop staat dat het apparaat brandbaar koelmiddel bevat.

11 HERSTEL

Bij het verwijderen van koudemiddel uit een systeem, zowel voor onderhoud als buitenbedrijfstelling, wordt aanbevolen om alle koudemiddelen veilig te verwijderen. Zorg er bij het overbrengen van koelmiddel in cilinders voor dat alleen geschikte

koelmiddelterugwinningscilinders worden gebruikt. Zorg ervoor dat het juiste aantal cilinders voor de totale systeemvulling beschikbaar is. Alle te gebruiken cilinders zijn bedoeld voor het teruggewonnen koelmiddel en gelabeld voor dat koelmiddel (d.w.z. speciale cilinders voor het terugwinnen van koelmiddel). Cilinders moeten compleet zijn met een overdrukventiel en bijbehorende afsluiters moeten in goede staat zijn. Lege opvangcilinders worden leeggepompt en, indien mogelijk, gekoeld voordat herstel plaatsvindt.

De terugwinningsapparatuur moet in goede staat verkeren met een set instructies met betrekking tot het apparaat dat voorhanden is en moet geschikt zijn voor het terugwinnen van brandbare koelmiddelen. Daarnaast moet een set gekalibreerde weegschalen beschikbaar zijn en in goede staat verkeren. Slangen moeten compleet zijn met lekvrije

ontkoppelingskoppelingen en in goede staat verkeren. Voordat u de terugwinningsmachine gebruikt, moet u controleren of deze in goede staat verkeert, goed is onderhouden en of alle bijbehorende elektrische componenten zijn afgedicht om ontsteking te voorkomen in het geval dat er koelmiddel vrijkomt. Raadpleeg bij twijfel de fabrikant.

Het teruggewonnen koudemiddel wordt teruggestuurd naar de koudemiddelleverancier in de juiste recuperatiecilinder, en de relevante afvaloverdrachtsbrief wordt geregeld. Meng geen koudemiddelen in terugwinunits en zeker niet in cilinders.

Als compressoren of compressoroliën moeten worden verwijderd, zorg er dan voor dat deze tot een aanvaardbaar niveau zijn afgevoerd om er zeker van te zijn dat er geen brandbaar koelmiddel in het smeermiddel achterblijft. Het evacuatieproces moet worden uitgevoerd voordat de compressor aan de leveranciers wordt geretourneerd. Alleen elektrische verwarming van het compressorlichaam mag worden gebruikt om dit proces te versnellen.

Wanneer olie uit een systeem wordt afgetapt, moet dit op een veilige manier gebeuren.

Page 10

Bekwaamheid van servicepersoneel

Algemeen

Speciale training naast de gebruikelijke reparatieprocedures voor koelapparatuur is vereist wanneer apparatuur met brandbare koelmiddelen wordt aangetast. In veel landen wordt deze training gegeven door nationale trainingsorganisaties die geaccrediteerd zijn om les te geven in de relevante nationale competentienormen die in wetgeving kunnen zijn vastgelegd. De behaalde competentie moet worden gedocumenteerd door een certificaat.

Opleiding

De training moet de inhoud van het volgende bevatten: Informatie over het explosiepotentieel van ontvlambare koelmiddelen om aan te tonen dat ontvlambare stoffen gevaarlijk kunnen zijn als ze onzorgvuldig worden gehanteerd.

Informatie over mogelijke ontstekingsbronnen, vooral degene die niet voor de hand liggen, zoals aanstekers, lichtschakelaars, stofzuigers, elektrische kachels.

Informatie over de verschillende veiligheidsconcepten:

Ongeventileerd - (zie artikel GG.2) De veiligheid van het apparaat hangt niet af van de ventilatie van de huisvesting. Het uitschakelen van het apparaat of het openen van de behuizing heeft geen noemenswaardige invloed op de veiligheid. Desalniettemin is het mogelijk dat lekkend koelmiddel zich ophoopt in de behuizing en dat er een brandbare atmosfeer vrijkomt wanneer de behuizing wordt geopend.

Geventileerde behuizing - (zie artikel GG.4) De veiligheid van het apparaat hangt af van de ventilatie van de behuizing. Het uitschakelen van het apparaat of het openen van de behuizing heeft een aanzienlijk effect op de veiligheid. Er moet voor worden gezorgd dat er voldoende ventilatie is.

Geventileerde ruimte - (zie artikel GG.5) De veiligheid van het apparaat hangt af van de ventilatie van de ruimte. Het uitschakelen van het apparaat of het openen van de behuizing heeft geen noemenswaardige invloed op de veiligheid. De ventilatie van de ruimte mag niet worden uitgeschakeld tijdens reparatieprocedures.

Informatie over het concept van afgedichte componenten en afgedichte behuizingen volgens IEC 60079-15: 2010.

Informatie over de juiste werkprocedures:

a) Inbedrijfstelling

- Zorg ervoor dat het vloeroppervlak voldoende is voor de koudemiddelvulling of dat het ventilatiekanaal op de juiste manier is gemonteerd.

- Sluit de leidingen aan en voer een lektest uit voordat u koelmiddel bijvult.

- Controleer de veiligheidsuitrusting voordat u deze in gebruik neemt.

b) Onderhoud

- Mobiele apparatuur moet buiten of in een werkplaats worden gerepareerd die speciaal is uitgerust voor het onderhoud van units met ontvlambare koelmiddelen.

- Zorg voor voldoende ventilatie op de reparatieplaats.

- Houd er rekening mee dat een storing in de apparatuur kan worden veroorzaakt door verlies van koelmiddel en dat een koelmiddellek mogelijk is.

- Ontlaad de condensatoren op een manier die geen vonk veroorzaakt. De standaardprocedure om de condensatorklemmen kort te sluiten, veroorzaakt meestal vonken.

- Zet verzegelde behuizingen nauwkeurig weer in elkaar. Vervang de afdichtingen als deze versleten zijn.

- Controleer de veiligheidsuitrusting voordat u deze in gebruik neemt.

c) Reparatie

- Mobiele apparatuur moet buiten of in een werkplaats worden gerepareerd die speciaal is uitgerust voor het onderhoud van units met ontvlambare koelmiddelen.

- Zorg voor voldoende ventilatie op de reparatieplaats.

- Houd er rekening mee dat een storing in de apparatuur kan worden veroorzaakt door verlies van koelmiddel en dat een koelmiddellek mogelijk is.

- Ontlaad de condensatoren op een manier die geen vonk veroorzaakt.

- Als solderen vereist is, moeten de volgende procedures in de juiste volgorde worden uitgevoerd:

- Verwijder het koelmiddel. Als terugwinning niet vereist is volgens de nationale voorschriften, tap het koelmiddel dan af naar buiten. Zorg ervoor dat het afgetapte koelmiddel geen gevaar oplevert. Bij twijfel moet één persoon het stopcontact bewaken. Let er vooral op dat het afgetapte koelmiddel niet terug het gebouw in drijft.

- Vacumeer het koelcircuit.

- Spoel het koudemiddelcircuit gedurende 5 minuten met stikstof.

- Evacueer opnieuw.

- Verwijder te vervangen onderdelen door te snijden, niet door vlammen.

- Spoel het soldeerpunt door met stikstof tijdens de soldeerprocedure.

- Voer een lektest uit voordat u met koelmiddel vult.

- Zet verzegelde behuizingen nauwkeurig weer in elkaar. Vervang de afdichtingen als deze versleten zijn.

- Controleer de veiligheidsuitrusting voordat u deze in gebruik neemt.

d) Buitenbedrijfstelling

- Als de veiligheid in het gedrang komt wanneer de apparatuur buiten bedrijf wordt gesteld, moet de koudemiddelvulling worden verwijderd voordat deze buiten bedrijf wordt gesteld.

- Zorg voor voldoende ventilatie op de plaats van de apparatuur.

- Houd er rekening mee dat een storing in de apparatuur kan worden veroorzaakt door verlies van koelmiddel en dat een koelmiddellek mogelijk is.

- Ontlaad de condensatoren op een manier die geen vonk veroorzaakt.

- Verwijder het koelmiddel. Als terugwinning niet vereist is volgens de nationale voorschriften, tap het koelmiddel dan af naar buiten. Zorg ervoor dat het afgetapte koelmiddel geen gevaar oplevert. Bij twijfel moet één persoon het stopcontact bewaken. Let er vooral op dat het afgetapte koelmiddel niet terug het gebouw in drijft.

• Vacumeer het koelcircuit.

- Spoel het koudemiddelcircuit gedurende 5 minuten met stikstof.

- Evacueer opnieuw.

• Vul stikstof bij tot atmosferische druk.

- Plak een label op de apparatuur dat het koelmiddel is verwijderd.

e) Verwijdering

- Zorg voor voldoende ventilatie op de werkplek.

- Verwijder het koelmiddel. Als terugwinning niet vereist is volgens de nationale voorschriften, tap het koelmiddel dan af naar buiten. Zorg ervoor dat het afgetapte koelmiddel geen gevaar oplevert. Bij twijfel moet één persoon het stopcontact bewaken. Let er vooral op dat het afgetapte koelmiddel niet terug het gebouw in drijft.

• Vacumeer het koelcircuit.

- Spoel het koudemiddelcircuit gedurende 5 minuten met stikstof.

- Evacueer opnieuw.

- Schakel de compressor uit en tap de olie af.

Transport, markering en opslag voor units die ontvlambare koelmiddelen gebruiken. En transport van apparatuur die brandbare koelmiddelen bevat

De aandacht wordt gevestigd op het feit dat aanvullende transportvoorschriften kunnen bestaan met betrekking tot apparatuur die brandbaar gas bevat. Het maximale aantal apparaten of de configuratie van het apparaat dat samen vervoerd mag worden, wordt bepaald door de geldende transportvoorschriften.

Markering van apparatuur met behulp van veiligheidsborden

Veiligheidsborden voor soortgelijke apparaten die in een werkgebied worden gebruikt, vallen over het algemeen onder de plaatselijke voorschriften en geven de minimumvereisten aan voor het aanbrengen van veiligheids- en/of gezondheidsborden voor een werklocatie. Alle vereiste borden moeten worden onderhouden en werkgevers moeten ervoor zorgen dat werknemers passende en voldoende instructie en training krijgen over de betekenis van geschikte veiligheidsborden en de acties die moeten worden ondernomen in verband met deze borden.

De effectiviteit van borden mag niet worden verminderd door te veel borden bij elkaar te plaatsen. Alle gebruikte pictogrammen moeten zo eenvoudig mogelijk zijn en alleen essentiële details bevatten.

Verwijdering van apparatuur met ontvlambare koelmiddelen

Zie nationale regelgeving.

Opslag van apparatuur/apparaten

De opslag van apparatuur moet in overeenstemming zijn met de instructies van de fabrikant.

Opslag van verpakte (onverkochte) apparatuur

De bescherming van de opslagverpakking moet zodanig zijn geconstrueerd dat mechanische schade aan de apparatuur in de verpakking geen lekkage van koelmiddel veroorzaakt.

Het maximale aantal apparaten dat samen mag worden opgeslagen, wordt bepaald door lokale voorschriften.

NOTITIE

Deze mobiele airco is een relatief klein huishoudelijk apparaat dat de relatieve grootte van de binnentemperatuur en luchtvochtigheid regelt en dankzij zijn mobiliteitskenmerken meerdere keren kan worden gebruikt. Tegelijkertijd heeft hij veel functies voor koeling, ontvochtiging en luchttoevoer. Het apparaat kan worden gebruikt in slaapkamers, kantoren en andere plaatsen. In vergelijking met andere koelapparatuur heeft deze machine de voordelen van een compacte structuur, economische prestaties en een laag geluidsniveau.

WAARSCHUWING

Voordat u het apparaat gebruikt, dient u de instructies aandachtig door te lezen, zodat u optimaal gebruik kunt maken van alle functies van de machine. Deze instructie is alleen bedoeld als richtlijn en maakt geen deel uit van het contract, we behouden ons het recht voor om technische wijzigingen aan te brengen en zullen u niet informeren over de wijziging.

Kennisgeving voor gebruik

1. Zorg ervoor dat het product altijd kan ventileren! Zorg ervoor dat de inlaat- en uitlaatventilatie nooit wordt geblokkeerd.
2. Gebruik dit apparaat op een horizontaal oppervlak om waterlekkage te voorkomen.
3. Gebruik dit apparaat niet in een explosieve of corrosieve atmosfeer.
4. Omgevingstemperatuur van de machine voor het koelen is 17 °C-35 °C.
5. Als de unit net is uitgeschakeld, wacht dan tenminste 3 minuten voordat u de unit opnieuw opstart om te voorkomen dat de compressor beschadigd raakt.
6. Gebruik een aparte stroomvoorziening, verbied het delen van een stopcontact met andere elektrische apparaten. Specificaties van stopcontacten mogen niet minder zijn dan 10A, stopcontacten moeten veilig zijn.
7. De machine heeft een koel-, verwarmings- en ontvochtigingsfunctie.
8. Opgenomen vermogen: 220-240V \~, 50Hz.

LET OP

Zorg ervoor dat de volgende stappen worden uitgevoerd voor effectieve koelfuncties:

1) Verleng de uitlaatslang tot een lengte van niet meer dan 400mm. De uitlaatslang moet parallel worden gehouden en mag niet naar boven of beneden worden gebogen.
2) Er moet een afstand van minimaal 500mm worden aangehouden tussen de filterzijde van de unit en de muur of andere obstakels.

UITPAKINSTRUCTIES

Zet het apparaat in de juiste rechtopstaande positie voordat u het uitpakt.

1. Zorg ervoor dat de machine correct verticaal staat voordat u hem uitpakt.
2. Knip de twee pakriemen door.
3. Schuif de doos met een opwaartse beweging en hij komt los van de basis.
4. Pak de draaghendels aan weerszijden van het apparaat vast en til het voorzichtig op tot het ui de schuimbasis glijdt.
5. Installeer de afvoerslang op de unit voordat u de unit in gebruik neemt.

2. Namen van onderdelen

1.	Controlepaneel	5.	Filter
2.	Koele luchtinlaat	6.	Luchtinlaat
3.	Uitlaat hete lucht	7.	Luchtinlaat
4.	Bovenste afvoeropening	8.	Afvoeropening bodem

3. Accessoires

Onderdeel	Omschrijving	Aantal
	Uitlaatslang	1
	Raamconnector	1
	Afstandsbediening	1
	Raamkit	1
	Pluggen	2
[3508]	Batterijen	2

* Controleer na het uitpakken of de bovengenoemde accessoires zijn meegeleverd en controleer hun doel in de installatie-inleiding in deze handleiding.

4. Controlepaneel & Functieomschrijving

- POWER KEY

Druk op power-knop om het apparaat in- of uit te schakelen.

- TEMP + (UP)

In de koelfunctie is het temperatuurinstelbereik 16 \~ 31 °C. Druk elke keer op de temperatuurtoets om de temperatuur met 1 °C te verhogen.

• TEMP- (DOWN)

In de koelfunctie is het temperatuurinstelbereik 16 \~ 31 °C. Druk elke keer op de temperatuurtoets om de temperatuur met 1 °C te verlagen.

- SPEED

Druk op de knop 'SPEED' om de ventilatorsnelheid LOW, MEDIUM, HIGH te selecteren. Opmerking: In de ontvochtigingsmodus is de ventilatorsnelheid niet instelbaar, de ventilatorsnelheid wordt vergrendeld in de ventilatorstand LOW.

- TIMER

Programmeerbare timer AAN/UIT.

TIMER-ON: De timer-on wordt gebruikt om het apparaat automatisch in te schakelen nadat de ingestelde tijd is verstreken.

1. Druk op de TIMER-knop in de stand-by-modus met het overeenkomstige knipperen, stel vervolgens de gewenste tijd in door op de Timer-knop te drukken. Vervolgens kan de temperatuur ingesteld worden door de TEMP- (lager) en TEMP+ (hoger) aan te passen. Daarna kan de timer ingesteld worden met een intervalbereik van 1-24 uur. Klik ten slotte op

deze toets om de timer te starten. Ondertussen blijft de timingwaarde branden en wordt de resterende tijd weergegeven.

1. Zodra de ingestelde uren zijn verstreken, wordt het apparaat automatisch ingeschakeld.
2. Om de timer te annuleren, kunt u nogmaals op deze knop klikken.
3. Druk op de POWER-knop voor de time-out, de ingestelde tijd wordt geannuleerd en het apparaat wordt ingeschakeld.

TIMER-OFF: De timer-off wordt gebruikt om het apparaat automatisch uit te schakelen nadat de ingestelde tijd is verstreken.

1. Druk op de TIMER-knop als het apparaat in actieve modus is, klik op de TIMER-knop, waarbij de bijbehorende timingwaarde knippert, en stel de gewenste tijd in door op de TIMER-knop te drukken. Vervolgens kan de temperatuur ingesteld worden door de TEMP-(lager) en TEMP+ (hoger) aan te passen. Daarna kan de timer ingesteld worden met een intervalbereik van 1-24 uur. Klik ten slotte op deze toets om de timer te starten.

Ondertussen blijft de timingwaarde branden en wordt de resterende tijd weergegeven.

1. Zodra de ingestelde uren zijn verstreken, wordt het apparaat automatisch uitgeschakeld.
2. Om de timer te annuleren, kunt u nogmaals op deze knop klikken.
3. Druk op de POWER-knop vóór de time-out. De ingestelde tijd wordt geannuleerd en de machine wordt uitgeschakeld om te stoppen.

- MODUS

Druk op de modustoets voor de modusconversie door 'COOL' of 'DEHUMIDIFY' te selecteren.

Koelingsstand

1. Druk op de MODE-knop om de koelingstand te selecteren. Bij het uitvoeren van de koelfunctie dient de afvoerslang buiten het raam te worden geplaatst zodat de warme lucht naar binnen kan worden afgevoerd.
2. Druk op TEMP (+) of TEMP (-) om de ingestelde temperatuur aan te passen (16-31 °C).
3. U kunt een van de hoge, gemiddelde of lage ventilatorsnelheden kiezen door op de ventilatorsnelheidstoets te drukken.

\*LET OP:

Houd rekening met het volgende om de koelcapaciteit van de machine te verbeteren:

a) Als de kamer direct zonlicht heeft, doe dan de gordijnen dicht.
b) Zet de machine niet op een plaats waar er warmte is.

Ontvochtigingsstand

1. Sluit de deuren en ramen wanneer u de machine gebruikt om te voorkomen dat er overtollig water in de kamer komt.
2. Druk op de MODE-knop. Als het ontvochtigingslampje brandt, is de ontvochtigingsfunctie gekozen. In deze modus is de ventilatorsnelheid niet instelbaar.

- Wifi-functie

Als de airconditioner in de stand-bymodus staat, blijft het wifi-lampje op het bedieningspaneel snel knipperen. Op dit moment kunt u de bedieningsstappen van de wifi-handleiding controleren om de wifi-functie te gebruiken. Als het wifi-lampje niet brandt, drukt u langer dan 10 seconden op 'SPEED' om de wifi te resetten.

- Led-scherm

Op het scherm wordt de momenteel ingestelde temperatuur of tijd weergegeven.

※ Op het display wordt ook de foutcode van de machine weergegeven.

Afvoermodus

Automatische verdamping en afvoer van gecondenseerd water

De machine kan automatisch condenswater verdampen en uit de afvoerslang laten lopen. In de koelmodus hoeft de machine de afvoer van het water niet aan te sluiten, zorg ervoor dat de stekker van de machine is geïnstalleerd.

In de ontvochtigingsmodus moet plug 'A' in het afvoergat worden verwijderd. En een geschikte afvoerleiding wordt geïnstalleerd voor continue afvoer. (Figuur 2)

Als de tank vol is, brandt de indicator 'Water Full'. Na een paar minuten wordt de E4-code op het display weergegeven en de compressor stopt automatisch met draaien. Op dit punt kunt u de plug uit het onderste afvoergat verwijderen en het water door de afvoerleiding laten lopen (Figuur 3). De E4-code verdwijnt automatisch en de machine hervat de normale werking.

5. Uiterlijk en functies afstandsbediening

Temperatuur omlaag

Modus selecteren

Ventilatorsnelheid selecteren

Timerprogramma instellen

Temperatuur omlaag

Aan-/uitknop

Opmerkingen:

- Laat de afstandsbediening niet vallen.

- Leg de afstandsbediening niet op een plek die aan direct zonlicht wordt blootgesteld.

6. Uitleg installatie

▶ Voordat u met de installatie begint:

1. Installatie van de mobiele airconditioning, die verplaatst kan worden van kamer naar kamer.

2. Houd het apparaat uit de buurt van kinderen en zorg ervoor dat het apparaat rechtop blijft staan.

3. Controleer of alle accessoires aanwezig zijn en of er geen schade is aan de accessoires of het apparaat zelf.

4. Het apparaat mag niet worden geïnstalleerd op een vochtige locatie, zoals de wasruimte.

5. Een verplaatsbare airconditioner kan overal worden geïnstalleerd. Blokkeer niet de luchtuitlaat. De vereiste afstand rondom het apparaat moet minimaal 500 mm zijn. (Figuur 4)

Figuur 4

> Over het vermogen

1. Bevestig het juiste gebruik van de stroom: 220-240V \~, 50Hz.
2. Afzonderlijk gebruik van de stroomvoorziening, verbied het delen van een stopcontact met andere elektrische apparaten. De specificaties van het stopcontact mogen niet minder zijn dan 10A, en de stopcontacten moeten stevig en veilig zijn.
3. U mag geen kracht gebruiken om aan het netsnoer te trekken, zo beschadigt het netsnoer.

> Installatie uitlaatslang

1. Sluit de raamconnector rechtsom aan op de afvoerslang (Figuur 5).
2. Draai de uitlaatslang in de richting van de pijl en sluit het andere uiteinde aan op het apparaat. (Figuur 6)

De installatiemethode van de raamschuifkit is meestal horizontaal of verticaal, zoals getoond in figuur 7 en figuur 7a. Controleer de minimale en maximale grootte van het raam voor de installatie.

1. Installeer de raamkit op het raam (Figuur 7 en 7a);
2. Pas de lengte van de raamschuiverset aan de raambreedte of -hoogte aan en zet deze vast met de plug; (Figuur 8)
3. Steek de raamkoppeling van de slang in het gat van de raamkit. (Figuur 9)

①

- Deze airconditioner kan binnen en buiten worden gebruikt. Zorg ervoor dat het apparaat in de buurt van het raam staat en bewaar het op een droge en schaduwrijke plaats.

1. De afvoerslang kan worden aangesloten zoals figuur 10 (voor binnenkoeling).
2. De uitlaatslang en aansluitingen kunnen worden gedraaid zoals in figuur 11 (voor buitenkoeling).

After Sales voor gerepareerde machines Onderhoudsmethode

Haal de stekker uit het stopcontact voordat u het apparaat gaat schoonmaken.

Zorg ervoor dat de machine niet onder stroom staat en voorkom ongevallen voordat u met onderhoud begint.

Gebruik geen benzine, alcohol of andere chemische oplosmiddelen om het oppervlak van de machine te reinigen. Als u dit wel doet, zal het oppervlak van de machine bekrast, beschadigd of vervormd raken.

Luchtfilter

Als er veel stof op het filter zit, wordt het luchtvolume verminderd. Reinig het filter dus elke twee weken.

1. Open het rooster, verwijder het filter.

1. Week het filter in warm water van ongeveer 40 graden Celsius en doe er wat neutraal schoonmaakmiddel in. Spoel de lotion daarna af en bewaar deze op een droge en koele plaats.
2. Installatie: druk op de omgekeerde stap van de demontage om het filter terug te plaatsen.

Hoe te bewaren

Behoud van de behuizing

1. Haal de plug eruit en de machine draait een halve dag totdat het water droog is geblazen.
2. Sluit af en trek de stekker uit het stopcontact.
3. Veeg het oppervlak van de machine af met een vochtige doek en droog deze af met een droge doek.
4. Gebruik het snoer om het netsnoer op te rollen.
5. Dek de machine op een droge plaats af met een plastic zak.

8. Probleemoplossing

Lees voor reparatie en aftersales de volgende beschrijving:

Fout	Check	Maatregelen
Het apparaat start niet op	Heeft de stroomvoorziening elektriciteit?Heb je hem aangesloten?Is de zekering doorgebrand of kortgesloten?Is de timer ingesteld?	Zorg ervoor dat de stroomtoevoer normaal is.Sluit aan op elektriciteit.Vervang de zekering.Reset de timer.
Koeleffect werkt niet goed	Is de luchtinlaat of -uitlaat geblokkeerd?Kamers hebben andere verwarmingsapparatuur.Het filter is vuil.Is de timing ingesteld?Is de ventilatorsnelheid laag?	Maak het schoon.Verwijder het verwarmingsapparaat.Reiniging het filter.Reset de timer.Stel de juiste ventilatorsnelheid in.
Het apparaat maakt harde geluiden en trillingen	Is het een interne koelmiddelstroom?Staat de machine horizontaal?	Dit is normaal.Zet de machine op een vlakke vloer.
Het apparaat start regelmatig opnieuw op	Is de spanning normaal?Is de uitlaatslang gebogen?Heb je de uitlaatslang toegevoegd?	Bepaal of de spanning wordt gehandhaafd op de nominale spanning.Leg de uitlaatslang recht.Het is niet nodig om een lange uitlaatslang toe te voegen.

Opmerkingen

Als u de volgende relatief grote storingen constateert, trek dan onmiddellijk de stekker uit het stopcontact en bel de klantenservice:

- zekeringen en schakelaars zijn vaak kapot.

- het oppervlak van het netsnoer is ongewoon heet of het oppervlak van het netsnoer is niet goed.

-Abnormale omstandigheden

Zelfdiagnosefunctie

Ons bedrijf geeft de eindgebruiker enkele lichte aanwijzingen voor zelfdiagnose.

Display	Automatische diagnostiek	Probleemoplossing
E1	Kortsluiting op zowel temperatuursensor als printplaat.	Neem voor reparatie contact op met een elektricien.
E2	Kortsluiting in koperen buis van temperatuursensor en printplaatbedrading.	Neem voor reparatie contact op met een elektricien.
E4	Geeft aan dat de watertank vol is of mogelijk de verkeerde bedrading voor de stekker is gebruikt	De gebruiker moet de rubberen stop aan de onderkant van de unit verwijderen om het water af te voeren. Controleer of de stekker correct is bedraad.

Let op: de producten kunnen er in het echt anders uitzien.
