Type product	Desktopcomputer (gaming)
Merk	MSI
Model	Codex XE Plus 9SC-298EU
Processor	Intel Core i9-9900K (8 cores, 3.6 GHz tot 5.0 GHz)
Geheugen	16 GB DDR4 (2x 8 GB)
Opslag	256 GB SSD (M.2 NVMe) + 1 TB HDD (7200 rpm)
Grafische kaart	NVIDIA GeForce RTX 2070 SUPER (8 GB GDDR6)
Besturingssysteem	Windows 10 Home (64-bit)
Afmetingen (B x D x H)	173 mm x 432 mm x 360 mm
Gewicht	Ongeveer 10,5 kg
Voeding	650W 80 PLUS Bronze
Koeling	Luchtkoeling met meerdere ventilatoren en RGB-verlichting
Connectiviteit	Wi-Fi 5, Bluetooth 4.2, Ethernet Gigabit
Aansluitingen voorzijde	2x USB 3.0, 1x USB-C, audio-aansluiting
Aansluitingen achterzijde	2x USB 2.0, 2x USB 3.0, 1x USB-C, HDMI, DisplayPort, audio, PS/2
Uitbreidingssleuven	2x PCIe x16, 2x PCIe x1, 4x SATA III, 2x M.2
Ventilatie	Zorg voor voldoende ruimte rondom het apparaat.
Reiniging	Gebruik een zachte, droge doek. Geen vloeistoffen gebruiken.
Veiligheid	Houd ventilatieopeningen vrij; plaats niet op zachte oppervlakken.
Reserveonderdelen	Neem contact op met MSI-ondersteuning voor vervangende onderdelen.
Garantie	2 jaar beperkte garantie (raadpleeg de handleiding voor details)
Extra functies	MSI Mystic Light RGB, Nahimic 3-audio, MSI Dragon Center-software

Veelgestelde vragen - Codex XE Plus 9SC-298EU MSI

Hoe reinig ik de MSI Codex XE Plus?

Schakel de computer uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om de buitenkant af te nemen. Gebruik geen vloeistoffen of schoonmaakmiddelen. Gebruik perslucht om stof uit ventilatieopeningen te verwijderen.

Kan ik het geheugen upgraden?

Ja, de MSI Codex XE Plus heeft twee DDR4-sleuven. U kunt de bestaande modules vervangen of toevoegen tot maximaal 32 GB. Raadpleeg de handleiding voor de juiste installatieprocedure.

Hoe sluit ik extra monitoren aan?

De grafische kaart heeft HDMI- en DisplayPort-aansluitingen. Sluit de monitor aan op de juiste poort en pas de beeldscherminstellingen aan in Windows.

Wat moet ik doen als de computer oververhit raakt?

Zorg dat de ventilatieopeningen niet geblokkeerd zijn. Plaats de computer op een harde, vlakke ondergrond. Controleer of de ventilatoren draaien. Update de stuurprogramma's en gebruik MSI Dragon Center om de ventilatorsnelheid aan te passen.

Hoe kan ik de RGB-verlichting aanpassen?

Gebruik de MSI Mystic Light-software om de RGB-verlichting aan te passen. U kunt kleuren, effecten en synchronisatie met andere apparaten instellen.

Wat is het standaard Wi-Fi-wachtwoord?

De MSI Codex XE Plus heeft geen standaard Wi-Fi-wachtwoord. U moet verbinding maken met uw eigen netwerk via het Netwerk- en internetmenu in Windows.

Hoe voer ik een fabrieksreset uit?

Ga naar Instellingen > Bijwerken en beveiliging > Herstel en kies ‘Deze pc opnieuw instellen’. Volg de instructies. Maak een back-up van uw bestanden voordat u dit doet.

Wat zijn de afmetingen van de computer?

De afmetingen zijn 173 mm (breedte) x 432 mm (diepte) x 360 mm (hoogte). Het gewicht is ongeveer 10,5 kg.

Kan ik de grafische kaart vervangen?

Ja, de grafische kaart is verwijderbaar en kan worden geüpgraded. Zorg dat de nieuwe kaart compatibel is met het moederbord en de voeding. Raadpleeg de handleiding voor de procedure.

Waar vind ik de nieuwste stuurprogramma's?

Bezoek de MSI-ondersteuningspagina en zoek op model Codex XE Plus 9SC-298EU. Download de stuurprogramma's voor uw besturingssysteem. U kunt ook MSI Dragon Center gebruiken voor automatische updates.

GEBRUIKSAANWIJZING Codex XE Plus 9SC-298EU MSI

Aanschaffen van vervangbare onderdelen

Technische ondersteuning

Eigenschappen groen product

Milieubeleid

Informatie over chemische bestanddelen

Batterij-informatie

Veiligheidsrichtlijnen

CE-conformiteit

FCC-verklaring Klasse B radiofrequentiestoringen

WEEE-verklaring

1. Overzicht....1-1

Inhoud verpakking

Systeemoverzicht

Vervangen en upgraden van componenten

2. Aan de slag....2-1

Tips voor veiligheid en comfort

Instellen van de hardware

3. Systeembewerkingen 3-1

Energiebeheer

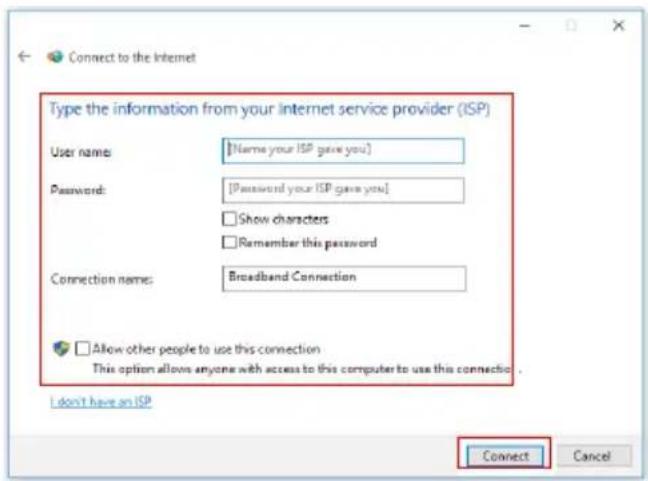

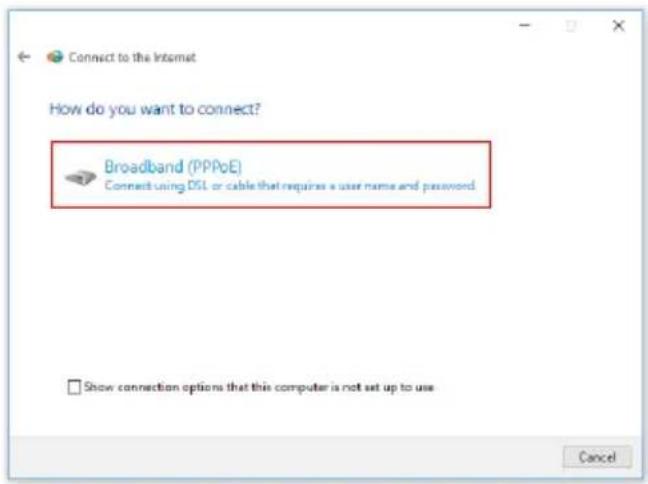

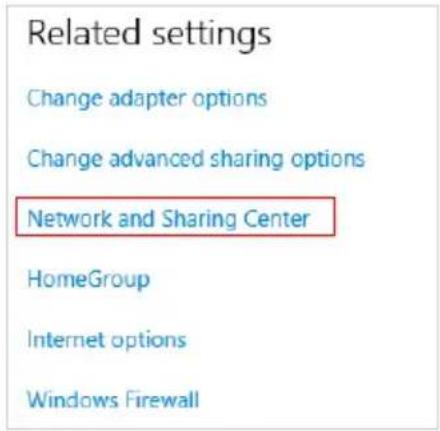

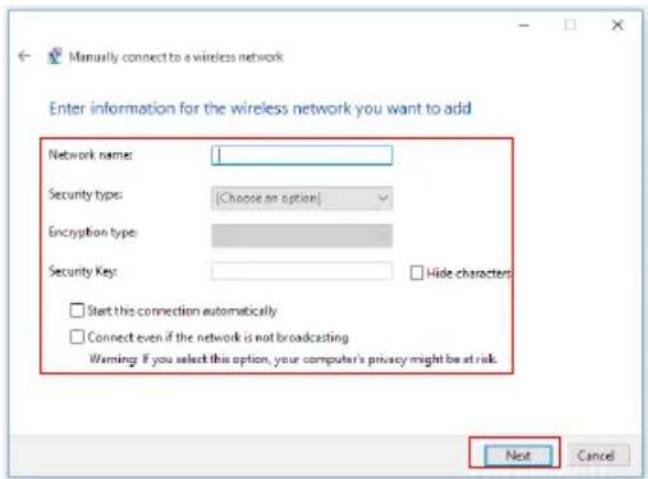

Netwerkverbinding (Windows 10)

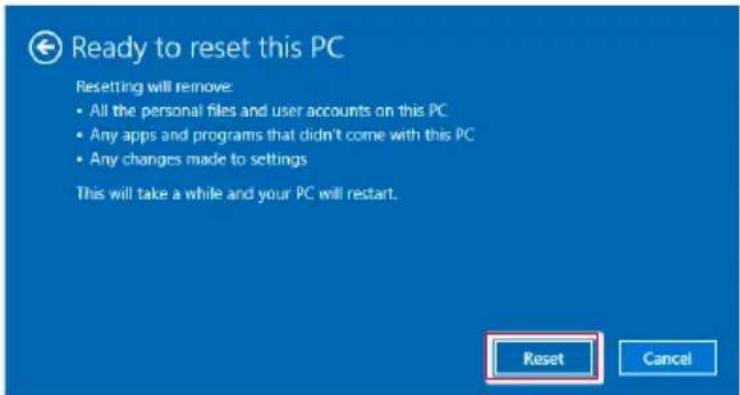

Systeemherstel (Windows 10)

Systeemherstel (F3-sneltoets Herstel)

Copyright en handelsmerkverklaring

Copyright © Micro-Star Int'l Co., Ltd. alle rechten voorbehouden. Het gebruikte MSI logo is een geregistreerd handelsmerk van Micro-Star Int'l Co., Ltd. Alle andere merken en genoemde namen kunnen handelsmerken van respectievelijke eigenaren zijn Geen garantie wat betreft nauwkeurigheid of volledigheid is uitgedrukt of gesuggereerd MSI houdt het recht voor om veranderingen aan te brengen in dit document zonder mededeling vooraf

Revisie

Revisie

Datum

V2.2 2019/03

iii

Upgrade en garantie

Bepaalde componenten die vooraf in het product zijn geïnstalleerd, kunnen worden bijgewerkt of vervangen op aanvraag van de gebruikers. Als u nog meer informatie over het aangeschafte product wenst, kunt u contact opnemen met de lokale verdeler Probeer geen componenten van het product te upgraden of te vervangen als u geen erkende dealer of servicecentrum bent, anders kan dit de garantie ongeldig maken. Wij raden u sterk aan contact op te nemen met de erkende dealer of servicecentrum voor upgrades of vervangingen

Aanschaffen van vervangbare onderdelen

Houd ermee rekening dat de aanschaf van vervangbare (of compatibele) onderdelen van het product dat is aangeschaft in bepaalde landen of regio's, door de fabrikant kan worden voorzien tot maximum 5 jaart nadat de productie werd stopgezet, afhankelijk van de officiële voorschriften die op dat ogenblik zijn bepaald. Neem contact op met de fabrikant via https://www.msi.com/support/ voor gedetailleerde informatie over de aanschaf van reserveonderdelen

Technische ondersteuning

Als er zich een probleem voordoet met uw systeem en u de oplossing niet in de gebruiksaanwijzing kunt vinden, dient u contact op te nemen met het verkooppunt waar u het product hebt aangeschaft of met een lokale distributeur. Of probeer de volgende hulpbronnen voor verdere ondersteuning. Bezoek de website van MSI voor technische gidsen, BIOS updates, updates van stuurprogramma's en andere informatie via https://www.msi.com/support/

Eigenschappen groen product

Verminderd energieverbruik tijdens het gebruik en in stand-by
- Beperkt gebruik van substanties die schadelijk zijn voor het milieu en de gezondheid
Gemakkelijke demontage en recycling
Verminderd gebruik van natuurlijke bronnen door het stimuleren van recycling
Langere levensduur van het product door gemakkelijke upgrades
Minder productie van vast afval door terugnamebeleid

Milieubeleid

Het product is ontworpen om een geschikt hergebruik van onderdelen en recycling mogelijk te maken en mag niet worden weggegooid aan het einde van zijn levensduur

Gebruikers moeten contact opnemen met het lokale erkende inzamelpunt voor het recyclen en verwijderen van producten aan het einde van hun levensduur
Bezoek de MSI-website en zoek een verdeler in de buurt voor meer informatie over recycling
Gebruikers kunnen ons ook bereiken op [e-mail] voor informatie betreffende het weggooien, terugbrengen, recyclen en demonteren van MSI-producten

Informatie over chemische bestanddelen

Als naleving van de voorschriften betreffende chemische bestanddelen, zoals de EU REACH-verordening (EG-verordening nr. 1907/2006 van het Europese Parlement en de Raad), vindt u de informatie van MSI over de chemische bestanddelen in producten op: https://www.msi.com/html/popup/csr/evmtprtt_pcm.html

Batterij-informatie

Europese Unie:

batterijen, batterijdozen en accumulators mogen niet worden weggegooid als niet-gesorteerd huishoudelijk afval. Gebruik het openbare inzamelsysteem om ze te retourneren, te recyclen of te behandelen in overeenstemming met de lokale voorschriften.

廢電池請回收

Taiwan:

Voor een betere bescherming van het milieu, moeten lege batterijen afzonderlijk worden gesorteerd voor recyclingdoeleinden of voor een speciale afvalverwijdering

Californië, V.S.:

de knoopcelbatterij kan perchloormateriaal bevatten en vereist een speciale behandeling wanneer het wordt gerecycled of weggegooid in Californië.

Voor meer informatie kunt u een bezoek brengen aan:

https://www.dtsc.ca.gov/hazardouswaste/perchlorate/

Er bestaat een kans op explosiegevaar als de batterij niet goed wordt geplaatst. Alleen vervangen door hetzelfde of een equivalent type dat wordt aanbevolen door de fabrikant.

Veiligheidsrichtlijnen

Lees de veiligheidsrichtlijnen aandachtig en grondig door

Houd rekening met alle waarschuwingen op de apparatuur of in de gebruikershandleiding.

Bewaar de bijgeleverde gebruikershandleiding zodat u deze later opnieuw kunt raadplegen

Houd dit apparaat uit de buurt van vochtigheid en hoge temperatuur.

Leg dit apparaat op een stabiel vlak oppervlak voordat u het instelt.

Zorg dat de stroomspanning binnen een veilig bereik valt en dat deze correct werd aangepast aan de waarde van 100\~240V voordat u het apparaat aansluit op het stopcontact. Schakel de beschermende aardingspin op de stekker niet uit. Het apparaat moet aangesloten zijn op een geaard stopcontact

Koppel altijd de wisselstroomkabel los voordat u een add-on-kaart of module installeert op het apparatuur

Koppel de wisselstroomkabel altijd los of schakel de wandcontactdoos uit als het apparaat ongebruikt blijft voor een bepaalde tijd om een energieverbruik van nul te bereiken.

Voeding

350 W: AC 100-240 V, 50-60 Hz, 6-3 A (Codex 3 B913/ Codex 3 8 B913/ Codex 3 9 B913/ Codex 3F B913/ Codex 3BF B913)
500 W: AC 100-240 V, 50-60 Hz, 7-3 A (Codex 3 B913/ Codex 3 8 B913/ Codex 3 9 B913/ Codex 3F B913/ Codex 3BF B913/ Codex XE Plus B913)
▶ 850 W: AC 100-240 V, 47-63 Hz, 15-7,5 A (Codex XE Plus B913)

De ventilator in de behuizing wordt gebruikt voor luchtconvectie en om oververhitting van het apparaat te voorkomen Dek de ventilator niet af

Laat het apparaat niet achter in een omgeving die niet aangepast is en waar de opslagtemperatuur hoger is dan 60 °C of lager is dan 0 °C waardoor het apparaat kan worden beschadigd.

OPMERKING: De maximale bedrijfstemperatuur bedraagt ongeveer 40°C

Giet nooit vloeistoffen in de opening, dit kan schade of een elektrische schok veroorzaken

Plaats de voedingskabel zo, dat er geen mensen op kunnen trappen. Plaats geen objecten op de voedingskabel.

Wanneer u de coaxiale kabel installeert op de tv-tuner, moet u ervoor zorgen dat het metalen schild op een betrouwbare manier is verbonden met het beschermende aardingssysteem van het gebouw.

Een kabelverdelingssysteem moet geaard zijn volgens ANSI/NFPA 70, de Nationale Elektrische Code (NEC), en vooral Sectie 820.93, Aarding van de buitengeleider van een coaxiale kabel.

Bewaar sterk magnetische of elektrische objecten altijd uit de buurt van de apparatuur

Als een van de volgende situaties optreedt, moet u het apparaat laten controlleren door onderhoudspersoneel:

De voedingskabel of stekker is beschadigd.
Er is vloeistof in het apparaat binnengedrongen.
Het apparaat werd blootgesteld aan vocht.

Het apparaat werkt niet goed of u kunt het niet laten werken volgens de richtlijnen in de gebruikershandleiding.

Het apparaat is gevallen en beschadigd.
Het apparaat vertoont duidelijke tekenen van breuk.

1 De optische opslagapparaten zijn geclassificeerd als LASERPRODUCTEN VAN KLASSE 1. Gebruik van bedieningselementen of aanpassingen of prestaties van procedures anders dan opgegeven, is verboden.
2 Raak de lens in het station niet aan

CE-conformiteit

Micro-Star International CO., LTD verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante voorwaarden die zijn uiteengezet in de Europese Richtlijn

FCC-verklaring Klasse B radiofrequentiestoringen

Dit apparaat werd getest en voldoet aan de beperkingen voor een klasse B digitaal apparaat, conform deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storingen kan veroorzaken aan radiocommunicatie Er kan echter geen garantie worden gegeven dat er geen interferentie zal optreden in een specifieke installatie. Als dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren door een of meer van de volgende maatregelen te nemen:

■ Wijzig de richting van de ontvangstantenne of verplaats de antenne
■ Vergroot de afstand tussen de apparatuur en de ontvanger
■ Sluit de apparatuur aan op een ander circuit dan dat waar de ontvanger op is aangesloten
■ Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

Melding 1

De wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving hiervan, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren.

Melding 2

Om aan de emissiebeperkingen te voldoen, moet gebruik worden gemaakt van afgeschermde interfacekabels en een wisselstroomkabel.

Het apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee omstandigheden:

1 dit apparaat mag geen schadelijke storing veroorzaken en
2 dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken

WEEE-verklaring

Volgens de Richtlijn 2002/96/EG van de Europese Unie ("EU") voor afval van elektrische en elektronische apparatuur, die van kracht is sinds 13 augustus 2005, mogen producten van "elektrische en elektronische apparatuur" niet langer worden weggegooid bij het huishoudelijke afval, en fabrikanten van afgedekte elektronische apparatuur worden verplicht om dergelijke producten terug te nemen aan het einde van hun nuttige levensduur

1

Overzicht

Gefeliciteerd met uw aankoop van het pc-systeem uit de Codex-serie Dit systeem is uw beste keuze voor een pc. Met het schitterende uiterlijk kan het probleemloos overal worden geplaatst. Het goedgevulde platform biedt u ook een indrukwekkende pc-belevenis.

Inhoud verpakking

Systeem

Schijf met stuurprogramma/ hulpprogramma (optioneel)

Handleiding en Snelgids (optioneel)

Garantiekaart en Garantieboekje

Muis (optioneel)

Toetsenbord (optioneel)

* Neem direct contact met ons op als een van de items beschadigd is of ontbreekt.
* De afbeeldingen zijn uitsluitend als referentie bedoeld en de inhoud van uw verpakking kan iets verschillen afhankelijk van het model dat u hebt aangeschaft.

Systeemoverzicht

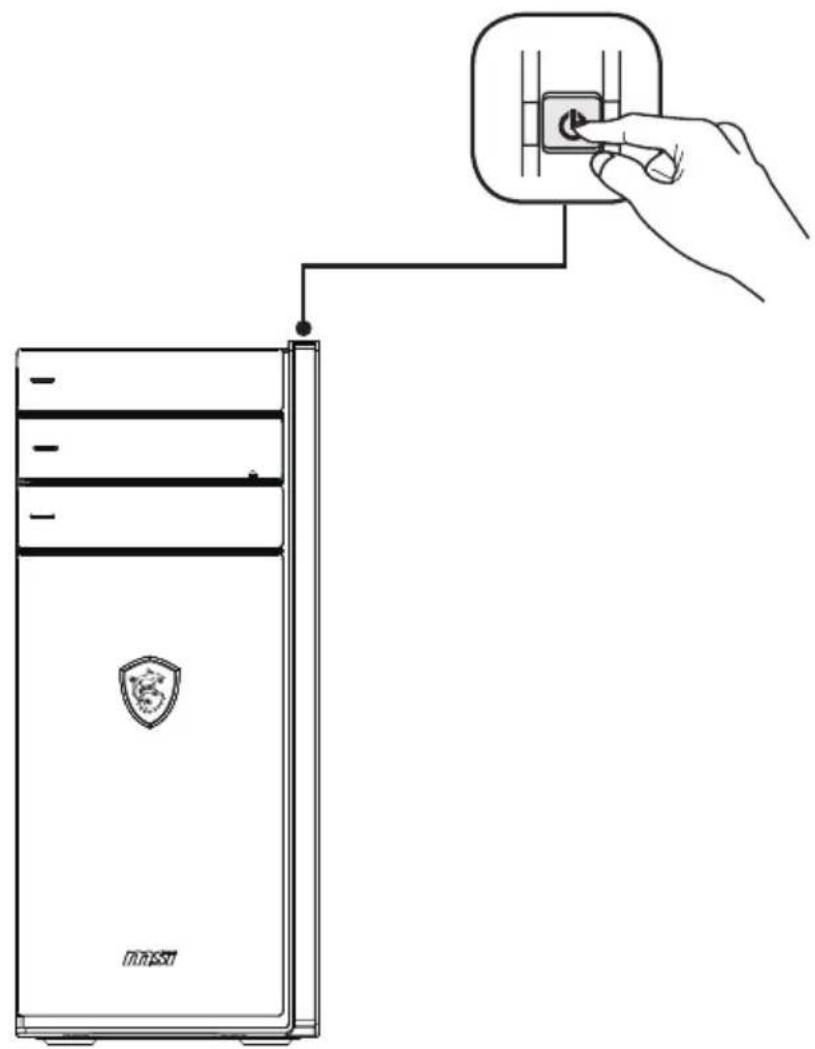

Druk op de voedingsknop om het system IN en UIT te schakelen

LED harde schijf

Deze indicator toont de activiteitenstatus van de HDD. Deze knippert wanneer het systeem de gegevens op de harde schijf opent en blijft uit wanneer er geen schijfactiviteit is gedetecteerd.

USB 3.1 Gen 1-poort (Type-C)

USB 3.1 Gen 1, de SuperSpeed USB, levert tot 5 Gbps gegevensoverdracht op hoge snelheid voor diverse apparaten, zoals opslagapparatuur, vaste schijven, videocamera's, enz De slimme en slanke USB-connector van het Type-C bevat omkeerbare connectorstanden en tot 5 V/3 A voeding voor externe apparatuur.

USB 2.0-poort

De USB (Universal Serial Bus) poort is bedoeld voor het aansluiten van USB-apparaten zoals een toetsenbord, muis of andere USB-compatibele apparaten. Het ondersteunt een gegevensoverdrachtsnelheid van maximaal 480Mbit/s (Hi-Speed).

Aansluiting hoofdtelefoon

Deze aansluiting is bedoeld voor een hoofdtelefoon of luidsprekers.

Microfoonaansluiting

Deze aansluiting is bedoeld voor microfoons.

PS/2®-toetsenbord-/muispoort

De PS/2®-toetsenbord-/muis-DIN-aansluiting is voor een PS/2® toetsenbord of muis.

USB 2.0-poort

De USB (Universal Serial Bus) poort is bedoeld voor het aansluiten van USB-apparaten zoals een toetsenbord, muis of andere USB-compatibele apparaten. Het ondersteunt een gegevensoverdrachtsnelheid van maximaal 480Mbit/s (Hi-Speed).

VGA-poort

De VGA-poort ondersteunt monitoren en andere apparatuur met VGA-interfaces

DVI-D-poort

De DVI-D (Digital Visual Interface)-aansluiting maakt het aansluiten op een LCD-monitor mogelijk. Deze biedt een snelle digitale verbinding tussen de computer en het beeldscherm. Om een LCD-monitor aan te sluiten, steekt u de monitorkabel in de DVI-D aansluiting en controleert u of het andere uiteinde van de kabel goed is aangesloten op uw monitor (zie de handleiding van uw monitor voor meer informatie hierover).

HDMI-uitgang

De HDMI-interface (High-Definition Multimedia) is een volledig digitale audio/video-interface die in staat is niet-gecomprimeerde stromen te verzenden. HDMI ondersteunt alle tv-formaten, inclusief standaard, verbeterde of hoge-definitie video, plus meerkanaals digitale audio op één kabel.

LAN-aansluiting

De standaard RJ-45-aansluiting is bedoeld voor aansluiting op een Local Area Network (LAN). U kunt daar een netwerkkabel op aansluiten.

LED Kleur LED-status Toestand
Links Geel Uit Geen verbinding met LAN.
				Aan (continu) Verbinding met LAN.
				Aan (knipperend) De computer communiceert met een andere computer binnen het LAN.
Rechts Groen Uit		10 Mbit/sec gegevenssnelheid geselecteerd.
		Aan 100 Mbit/sec gegevenssnelheid geselecteerd.
		Oranje Aan 1000 Mbit/sec gegevenssnelheid geselecteerd.

USB 3.1 Gen 1-poort

USB 3.1 Gen 1, de SuperSpeed USB, levert tot 5 Gbps gegevensoverdracht op hoge snelheid voor diverse apparaten, zoals opslagapparatuur, vaste schijven, videocamera's, enz

USB 2.0-poort

De USB (Universal Serial Bus) poort is bedoeld voor het aansluiten van USB-apparaten zoals een toetsenbord, muis of andere USB-compatibele apparaten. Het ondersteunt een gegevensoverdrachtsnelheid van maximaal 480Mbit/s (Hi-Speed).

Lijningang

Gebruikt voor aansluiting van externe geluidsapparatuur.

Lijnuitgang

Gebruikt als aansluiting voor luidsprekers of hoofdtelefoon.

Mic

Gebruikt als aansluiting voor een microfoon.

Ventilator

De ventilator in de behuizing wordt gebruikt voor luchtconvectie en om oververhitting van het apparaat te voorkomen Dek de ventilator niet af

Voedingsschakelaar

Zet deze schakelaar op I om de voeding in te schakelen Zet deze opO om de voeding uit te schakelen

Aansluiting voeding

Via deze aansluiting ontvangt het systeem zijn voeding

LED-knop

Druk op de knop om de LED in of uit te schakelen

ODD uitwerpknop

Druk op de knop om de lade van het optische station te openen

Belangrijk

Voor USB 3.1-poorten worden snelle apparaten aanbevolen, terwijl geadviseerd wordt om langzame apparaten, zoals een muis of toetsenbord, aan te sluiten op de USB 2.0-poorten.

Codex XE Plus B913 (Z390-A PRO)

Voedingsknop

Druk op de voedingsknop om het system IN en UIT te schakelen

LED harde schijf

Deze indicator toont de activiteitenstatus van de HDD. Deze knippert wanneer het systeem de gegevens op de harde schijf opent en blijft uit wanneer er geen schijfactiviteit is gedetecteerd.

USB 3.1 Gen 1-poort (Type-C)

USB 3.1 Gen 1, de SuperSpeed USB, levert tot 5 Gbps gegevensoverdracht op hoge snelheid voor diverse apparaten, zoals opslagapparatuur, vaste schijven, videocamera's, enz De slimme en slanke USB-connector van het Type-C bevat omkeerbare connectorstanden en tot 5 V/3 A voeding voor externe apparatuur.

USB 3.1 Gen 1-poort

USB 3.1 Gen 1, de SuperSpeed USB, levert tot 5 Gbps gegevensoverdracht op hoge snelheid voor diverse apparaten, zoals opslagapparatuur, vaste schijven, videocamera's, enz

Aansluiting hoofdtelefoon

Deze aansluiting is bedoeld voor een hoofdtelefoon of luidsprekers.

Microfoonaansluiting

Deze aansluiting is bedoeld voor microfoons.

7 HDMI-uitgang (optioneel)

De HDMI-interface (High-Definition Multimedia) is een volledig digitale audio/video-interface die in staat is niet-gecomprimeerde stromen te verzenden. HDMI ondersteunt alle tv-formaten, inclusief standaard, verbeterde of hoge-definitie video, plus meerkanaals digitale audio op één kabel.

PS/2®-toetsenbord-/muispoort

De PS/2®-toetsenbord-/muis-DIN-aansluiting is voor een PS/2® toetsenbord of muis.

USB 2.0-poort

De USB (Universal Serial Bus) poort is bedoeld voor het aansluiten van USB-apparaten zoals een toetsenbord, muis of andere USB-compatibele apparaten. Het ondersteunt een gegevensoverdrachtsnelheid van maximaal 480Mbit/s (Hi-Speed).

VGA-poort (optioneel)

De VGA-poort ondersteunt monitoren en andere apparatuur met VGA-interfaces

DVI-D-poort (optioneel)

De DVI-D (Digital Visual Interface)-aansluiting maakt het aansluiten op een LCD-monitor mogelijk. Deze biedt een snelle digitale verbinding tussen de computer en het beeldscherm. Om een LCD-monitor aan te sluiten, steekt u de monitorkabel in de DVI-D aansluiting en controleert u of het andere uiteinde van de kabel goed is aangesloten op uw monitor (zie de handleiding van uw monitor voor meer informatie hierover).

DisplayPort

DisplayPort is een digitale monitorstandaard. Deze connector wordt gebruikt om een monitor met DisplayPort-ingangen aan te sluiten.

USB 3.1 Gen 2-poort

USB 3.1 Gen 2, de SuperSpeed USB, levert tot 10 Gbps gegevensoverdracht op hoge snelheid voor diverse apparaten, zoals opslagapparatuur, vaste schijven, videocamera's, enz

USB 3.1 Gen 2-poort (Type-C)

USB 3.1 Gen 2, de SuperSpeed USB, levert tot 10 Gbps gegevensoverdracht op hoge snelheid voor diverse apparaten, zoals opslagapparatuur, vaste schijven, videocamera's, enz

De slimme en slanke USB-connector van het Type-C bevat omkeerbare connectorstanden en tot 5 V/3 A voeding voor externe apparatuur.

USB 3.1 Gen 1-poort

USB 3.1 Gen 1, de SuperSpeed USB, levert tot 5 Gbps gegevensoverdracht op hoge snelheid voor diverse apparaten, zoals opslagapparatuur, vaste schijven, videocamera's, enz

LAN-aansluiting

De standaard RJ-45-aansluiting is bedoeld voor aansluiting op een Local Area Network (LAN). U kunt daar een netwerkkabel op aansluiten.

LED Kleur LED-status Toestand
Links Geel Uit Geen verbinding met LAN.
				Aan (continu) Verbinding met LAN.
				Aan (knipperend) De computer communiceert met een andere computer binnen het LAN.
Rechts Groen Uit		10 Mbit/sec gegevenssnelheid geselecteerd.
		Aan 100 Mbit/sec gegevenssnelheid geselecteerd.
		Oranje Aan 1000 Mbit/sec gegevenssnelheid geselecteerd.

Lijningang

Gebruikt voor aansluiting van externe geluidsapparatuur.

Lijnuitgang

Gebruikt als aansluiting voor luidsprekers of hoofdtelefoon.

Mic

Gebruikt als aansluiting voor een microfoon.

RS-uit

Rear-Surround Out in 4/5.1/7.1-kanaalmodus

CS-uit

Center/ Subwoofer Out in 5.1/ 7.1-kanaalmodus.

SS-uitgang

Side surround sound line uit in de modus 7 1 kanalen

Ventilator

De ventilator in de behuizing wordt gebruikt voor luchtconvectie en om oververhitting van het apparaat te voorkomen Dek de ventilator niet af

Voedingsschakelaar

Zet deze schakelaar op I om de voeding in te schakelen Zet deze op O om de voeding uit te schakelen

Aansluiting voeding

Via deze aansluiting ontvangt het systeem zijn voeding

LED-knop

Druk op de knop om de LED in of uit te schakelen

ODD uitwerpknop

Druk op de knop om de lade van het optische station te openen

Belangrijk

Voor USB 3.1-poorten worden snelle apparaten aanbevolen, terwijl geadviseerd wordt om langzame apparaten, zoals een muis of toetsenbord, aan te sluiten op de USB 2.0-poorten.

Vervangen en upgraden van componenten

Bepaalde componenten die vooraf in het product zijn geïnstalleerd, kunnen worden bijgewerkt of vervangen op aanvraag van de gebruikers, afhankelijk van de modellen die door gebruikers zijn aangeschaft.

Als u nog meer informatie over het aangeschafte product wenst, kunt u contact opnemen met de lokale verdeler. Probeer geen componenten van het product te upgraden of te vervangen als u geen erkende dealer of servicecentrum bent, anders kan dit de garantie ongeldig maken Wij raden u sterk aan contact op te nemen met de erkende dealer of servicecentrum voor upgrades of vervangingen

2

Aan de slag

Dit hoofdstuk biedt u informatie over de procedures voor de hardwareinstellingen. Tijdens het aansluiten van randapparaten moet u voorzichtig te werk gaan bij het hanteren van de apparaten en een geaarde polsriem gebruiken om statische elektriciteit te voorkomen

Tips voor veiligheid en comfort

Het pc-systeem is een draagbaar platform dat u de mogelijkheid biedt overal te werken waar u wilt. De keuze van een goede werkruimte is echter belangrijk als u gedurende lange tijd met uw pc moet werken

1 Uw werkruimte moet voldoende verlicht zijn
2 Kies een geschikte bureau en stoel en pas hun hoogte aan volgens uw houding tijdens het werken
3 Wanneer u de stoel zit, moet u rechtop zitten en een goede houding aannemen Regel de rugleuning van de stoel (indien beschikbaar) om uw rug comfortabel te ondersteunen
4 Plaats uw voeten plat en op een natuurlijke manier op de vloer, zodat u uw knieën en ellebogen in een correcte houding (ongeveer 90 graden) kunt houden tijdens het werken
5 Leg uw handen op een natuurlijke manier op het bureau zodat uw polsen worden ondersteund
6. Vermijd het gebruik van uw pc op een plaats waar u niet comfortabel kunt werken (zoals op een bed).
7 Het pc-systeem is een elektrisch apparaat. Hanteer het met de grootste zorg om persoonlijk letsel te voorkomen

Instellen van de hardware

De wisselstroom aansluiten

1. Neem de voedingskabel uit de verpakking. Sluit het ene uiteinde van de wisselstroomkabel aan op het pc-systeem.

2 Steek de stekker in het stopcontact

De wisselstroom loskoppelen

1. Trek eerst de stekker van de wisselstroomkabel uit het stopcontact.

2. Koppel de wisselstroomkabel los van het pc-systeem.

Houd altijd de stekker vast wanneer u de wisselstroomkabel loskoppelt. Trek nooit aan de kabel zelf.

Systeem inschakelen

Druk op de voedingsknop om het systeem in te schakelen

Dit hoofdstuk bevat belangrijke informatie over het gebruik van het systeem.

Belangrijk

Alle informatie is onderhevig aan wijzigingen zonder voorafgaande kennisgeving

Energiebeheer

Dankzij het energiebeheer van pc's en monitoren, kunt u een aanzienlijke hoeveelheid stroom besparen en kunt u genieten van de milieuvriendelijke voordelen.

Om energie-efficiënt te zijn, schakelt u het scherm uit of stelt u de pc in de slaapmodus in na een periode van inactiviteit van de gebruiker.

▶ Energiebeheer onder Windows 10

■ Met [Power Options] (Energiebeheer) in de Windows-besturingssysteem, kunt u de energiebesparingsfuncties van uw scherm, de harde schijf en de batterij bedienen. Klik met de rechter muisknop op [Start], selecteer [Control Panel] (Configuratiescherm) in de lijst en klik op [System and Security] (Systeem en beveiliging).

Selecteer [Power Options] en selecteer een energieplan dat voldoet aan uw persoonlijke behoeften. U kunt de instellingen ook fijn afstemmen door op [Change plan settings] (Planinstellingen wijzigen) te klikken.

■ Het menu Shut Down Computer (Computer uitschakelen), biedt u de keuze tussen Sleep (Stand-by) (S3/S4) en Shut Down (Uitschakelen) (S5) voor een snel en eenvoudig beheer van uw systeemvermogen.

➢ Energiebeheer via ENERGY STAR-goedgekeurde monitoren (optioneel)

De optie energiebeheer stelt de computer in staat om na een tijd zonder gebruikersactiviteit in een lage energie- of "Slaap"-stand te gaan. Bij gebruik met een externe ENERGY STAR-goedgekeurde monitor ondersteunt deze functie ook gelijksoortige functies voor energiebeheer van de monitor. Om gebruik te maken van deze mogelijke energiebesparing moet de functie voor energiebeheer vooraf zijn ingesteld om zich als volgt te gedragen als het systeem op netstroom werkt:

■ het scherm na 10 minuten uitschakelen
■ de slaapstand na 30 minuten starten

ENERGY STAR

> Het systeem activeren

De computer kan worden geactiveerd uit de energiebesparingsmodus als reactie op een opdracht van een van de volgende items:

■ de voedingsknop,
■ het netwerk (Wake On LAN),
■ de muis,
■ het toetsenbord.

Tips voor energiebesparing:

■ Schakel de monitor uit door na een periode van inactiviteit van de gebruiker op de LCD-voedingsknop te drukken
■ Stem de instellingen in de voedingsopties af in het Windows-besturingssysteem om het Power Options (Energiebeheer) van uw pc te optimaliseren.
■ Installeer de energiebesparingssoftware om het energieverbruik van uw pc te beheren.
■ Koppel de wisselstroomkabel altijd los of schakel de wandcontactdoos uit als de pc ongebruikt blijft voor een bepaalde tijd om een energieverbruik van nul te bereiken.

Netwerkverbinding (Windows 10)

Bekabeld netwerk

1. Klik met de rechter muisknop op [Start] (Netwerkverbindingen) in de lijst.

1. Selecteer [Set up a new connection or network] (Een nieuwe verbinding of een nieuw netwerk instellen).

1. Kies [Connect to the Internet] (Verbinding maken met internet) en klik op [Next] (Volgende).
2. Selecteer [Broadband (PPPoE)] (Breedband (PPPoE) om een verbinding te maken via DSL of kabel die een gebruikersnaam en wachtwoord vereist.

1. Geef de gegevens van de internetprovider op en klik op [Connect] (Verbinden) om uw LAN-verbinding tot stand te brengen.

1. Een lijst met beschikbare WLAN-verbindingen wordt weergegeven. Selecteer een verbinding uit de lijst.

2. Selecteer [Network and Sharing Center] (Netwerkcentrum) om een nieuwe verbinding in te stellen

1. Selecteer [Set up a new connection or network] (Een nieuwe verbinding of een nieuw netwerk instellen).

2. Kies vervolgens [Manually connect to a wireless network] (Handmatig verbinden met een draadloos netwerk) en klik op [Next] (Volgende) om door te gaan.

3. Voer informatie in voor het draadloos netwerk dat u wilt toevoegen en klik op [Next] (Volgende) om door te gaan.

1. Er is een nieuwe WLAN-verbinding gemaakt.

Systeemherstel (Windows 10)

De functie voor het systeemherstel kan voor de volgende doeleinden worden gebruikt:

■ Het systeem herstellen naar de oorspronkelijke status van de originele standaardinstellingen van de fabrikant.
■ Wanneer er enkele fouten zijn opgetreden in het besturingssysteem dat in gebruik is.
■ Wanneer het besturingssysteem is ge?fecteerd door een virus en niet normaal kan werken
■ Wanneer u de OS wilt installeren met andere ingebouwde talen.

Voordat u de functie Systeemherstel gebruikt, moet u een back-up maken op een ander opslagapparaat van de belangrijke gegevens die op uw systeemstation zijn opgeslagen. Als de volgende oplossing uw systeem niet kan herstellen, moet u contact opnemen met de erkende lokale verdeler of servicecentrum voor verdere hulp

Deze pc resetten

1. Ga naar [Start], Kijk op [Settings] (Instellingen) en selecteer [Update and security] (Update en beveiliging).

2. Selecteer [Recovery] (Herstellen) en klik op [Get started] (Aan de slag) onder [Reset this PC] (Deze pc resetten) om systeemherstel te starten.

1. Het scherm [Choose an option] (Kies een optie) verschijnt. Kies tussen [Keep my files] (Mijn bestanden behouden) en [Remove everything] (Alles verwijderen).

Deze pc resetten	Mijn bestanden behouden
	Alles verwijderen	Alleen het station waarop Windows is geïnstalleerd	Alleen mijn bestanden verwijderen
			Bestanden verwijderen en de schijf schoonmaken
		Alle schijven	Alleen mijn bestanden verwijderen
			Bestanden verwijderen en de schijf schoonmaken

Mijn bestanden behouden

1. Selecteer [Keep my files] (Mijn bestanden behouden).

1. Het scherm [Your apps will be removed] (Uw apps worden verwijderd) toont een lijst met apps die opnieuw moeten worden geïnstalleerd vanaf het web of de installatieschijven. Klik op [Next] (Volgende) om door te gaan.

1. Het volgende scherm toont de veranderingen die tijdens het proces worden aangebracht. Klik op [Reset] om de systeemreset te starten.

1. Als u meerdere harde schijven hebt, verschijnt een scherm waarin u wordt gevraagd om te kiezen tussen [Only the drive where Windows is installed] (Alleen het station waarop Windows is geïnstalleerd) en [All drives] (Alle schijven).
2. Kies vervolgens tussen [Just remove my files] (Alleen mijn bestanden verwijderen) en [Remove files and clean the drive] (Bestanden verwijderen en de schijf schoonmaken).

1. Het volgende scherm toont de veranderingen die tijdens het proces worden aangebracht. Klik op [Reset] om de systeemreset te starten.

> Voorzorgmaatregelen bij gebruik van System Recovery-functie

1 Als onherstelbare problemen optreden met de harde schijf en het systeem, gebruik dan eerst de Hotkey om de System Recover-functie te activeren.
2 Maak back-ups van belangrijke gegevens op uw systeem op een ander opslagapparaat voordat u de System Recovery-functie gebruikt.

> Het systeem herstellen met de F3 Hotkey

Volg hiervoor de onderstaande stappen:

1 Start de pc opnieuw
2 Druk direct bij verschijnen van de MSI-begroeting op de sneltoets F3 op het toetsenbord.
3 Tik op het scherm "Choose an Option (Kies een optie)" op "Troubleshoot (Probleemoplossing)".
4 Tik op het scherm "Troubleshoot (Probleemoplossing)" op "Restore MSI factory (MSI-fabrieksinstelling opnieuw instellen)" om de standaardinstellingen van het systeem te resetten
5 Tik op het scherm "RECOVERY SYSTEM (HERSTELSYSTEEM)" op "System Partition Recovery (Herstel systeempartitie)".
6. Volg de richtlijnen op het scherm om door te gaan en de herstelfunctie te voltooien
