Producttype	Vriezer (diepvrieskist)
Merk	Liebherr
Model	GT4232-21
Afmetingen (h x b x d)	919 x 1289 x 760 mm
Klimaatklasse	SN tot T (10 °C tot 43 °C)
Netspanning	220-240 V, 50 Hz
Superfrost	Ja (snelvriesfunctie)
StopFrost systeem	Ja (beperkt ijsvorming)
Binnenverlichting	Ja (gloeilamp 15 W)
Manden	Ja, verwisselbaar en stapelbaar
Invriesplateau	Ja (geschikt voor kleine producten)
Dooiwaterafvoer	Ja
Koelmiddel	R 600a
Energieverbruik	Afhankelijk van instelling en omgeving
Vriescapaciteit	Zie typeplaatje
Deurslot	Optioneel (niet bij GT 1432)
Veiligheidsklasse	Goedgekeurd volgens EG-richtlijnen
Geschikt voor	Huishoudelijk gebruik en soortgelijke omgevingen
Aansluitwaarde	10 A tot 16 A zekering

Veelgestelde vragen - GT4232-21 LIEBHERR

Hoe stel ik de temperatuur in op mijn Liebherr GT4232-21?

Draai met een muntstuk de pijl van de temperatuurregelaar naar een stand tussen 1 en 4. Stand 4 geeft de laagste temperatuur. Voor langdurig bewaren moet de temperatuur minimaal -18 °C zijn.

Wat betekent het rode waarschuwingslampje?

Het rode waarschuwingslampje brandt zolang de temperatuur in het apparaat nog niet laag genoeg is. Dit kan gebeuren na langdurige stroomonderbreking of bij een defect. Controleer de levensmiddelen op bederf.

Hoe gebruik ik de Superfrost-functie?

Druk de Superfrost-toets in, het lampje gaat branden. Wacht 24 uur voordat u verse levensmiddelen plaatst. De functie schakelt automatisch uit na 72 uur. Gebruik Superfrost alleen voor het invriezen van meer dan 2 kg per dag.

Hoe ontdooi ik de vriezer?

Schakel een dag van tevoren Superfrost in. Schakel het apparaat uit en trek de stekker eruit. Verwijder het dooiwaterstopje en plaats een opvangbak onder de afvoer. Laat de deksel open en maak na het ontdooien het apparaat schoon.

Hoe reinig ik de Liebherr GT4232-21?

Schakel het apparaat uit en trek de stekker eruit. Reinig de binnen- en buitenkant met lauw water en een beetje afwasmiddel. Gebruik geen schurende of zure middelen. Droog alles goed af en reinig regelmatig de ventilatieroosters.

Wat moet ik doen bij een stroomstoring?

Open de deksel zo min mogelijk. Het rode waarschuwingslampje gaat branden als de temperatuur te hoog wordt. Controleer na een langere storing of de levensmiddelen nog goed zijn. Gebruik ze direct indien ontdooid.

Kan ik de deur van de vriezer vergrendelen?

Ja, bij de meeste modellen (uitgezonderd GT 1432) kan een slot achteraf worden gemonteerd. Bewaar de sleutel uit de buurt van kinderen.

Waarom mag ik geen spuitbussen in de vriezer bewaren?

Spuitbussen met brandbare drijfgassen (zoals butaan, propaan) kunnen exploderen. Het gas kan door elektrische componenten worden ontstoken. Let op het vlamsymbool op de bus.

Hoe vervang ik de binnenverlichting?

Trek de stekker uit het stopcontact. Verwijder het afdekplaatje door het in de richting van de pijl te trekken. Vervang de lamp door een gloeilamp van 15 W (maximaal). Plaats het afdekplaatje terug.

Wat is de StopFrost-technologie?

Het StopFrost systeem vermindert de vorming van rijp en ijs aanzienlijk, waardoor u minder vaak hoeft te ontdooien. Dek de opening aan de achterkant van de deksel niet af voor een optimale werking.

GEBRUIKSAANWIJZING GT4232-21 LIEBHERR

Aanwijzing m.b.t. afdanken

Het apparaat bevat waardevolle materialen en mag niet met het gewoon huis- of grofvuil worden meegegeven. Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig de plaatselijk geldende voorschriften en wetten.

Let erop dat bij het afvoeren van het afgedankte apparaat het koelmiddelcircuit niet wordt beschadigd, zodat het koelmiddel (informatie op het typeplaatje) of de olie erin niet ongewild vrijkomen.

• Apparaat onbruikbaar maken.
- De netstekker uit het stopcontact trekken.
- Het aansluitsnoer doorknippen.

WAARSCHUWING

Gevaar voor verstikking door verpakkingsmateriaal en folie! Kinderen niet met het verpakkingsmateriaal laten spelen. Breng het verpakkingsmateriaal naar een officieel inzamelpunt.

Toepassingen van het apparaat

Het apparaat is alleen geschikt voor het koelen van levensmiddelen in huishoudelijke of soortgelijke omgeving. Hiertoe behoort bijvoorbeeld het gebruik

• in personeelskeukens, bed and breakfasts,
• door gasten in landhuizen, hotels, motels en andere onderkomens,
• voor catering en soortgelijke diensten in de groothandel.

Gebruik het apparaat alleen voor huishoudelijke toepassingen. Alle andere toepassingen zijn niet toegestaan. Het apparaat is niet geschikt voor het bewaren en koelen van medicijnen, bloedplasma, laboratoriumpreparaten en dergelijke stoffen en producten als genoemd in de richtlijn inzake medische hulpmiddelen 2007/47/EG. Misbruik van het apparaat kan leiden tot schade aan bewaarde producten of tot bederf ervan. Daarnaast is het apparaat niet geschikt voor gebruik op plaatsen waar ontploffingsgevaar kan heersen.

Beschrijving van het apparaat

Dooiwaterafvoer (uitgezonderd model GT 1432)

Veiligheidsaanwijzingen en waarschuwingen

• Voorkom blessures en beschadigingen: pak het apparaat altijd met twee personen uit en stel hem samen op.
• Neem bij beschadiging van het apparaat onmiddellijk - nog vóór het aansluiten - contact op met de leverancier.
• Stel het apparaat volgens de aanwijzingen deze gebruiksaanwijzing op en houd u aan de aansluitvoorschriften om zeker te zijn van een goede werking.
• Koppel het apparaat bij storingen los van netspanning: trek de stekker uit het stopcontact of draai de zekering in de meterkast eruit.
• Trek de stekker niet aan het netsnoer uit het stopcontact maar pak de stekker vast.
• Laat reparaties en ingrepen aan het appa uitsluitend door de technische dienst of een installateur uitvoeren, aangezien anders grote gevaren voor uzelf en anderen kunnen ontstaan. Hetzelfde geldt voor het vervangen van het netsnoer.
• Gebruik in het apparaat nooit open vuur of ontstekingsbronnen. Let er daarom tijdens het vervoeren en reinigen van het apparaat goed op dat het koelcircuit niet wordt beschadigd. Mocht het koelcircuit des ondanks beschadigd raken, houd het apparaat dan uit de buurt van open vuur. Zorg voor goede ventilatie in het vertrek.
• Dit apparaat is niet bedoeld voor personen (ook kinderen) met fysieke, sensorische of mentale gebreken of personen, die niet over voldoende ervaring en kennis beschikken, tenzij zij door een persoon, die voor hun veiligheid verantwoordelijk is, in het gebruik van het apparaat worden onderwezen of die aanvankelijk toezicht uitoefent. Kinderen mogen niet zonder toezicht achterblijven om te voorkomen dat ze met het apparaat spelen.
• Voorkom voortdurend huidcontact met koude oppervlakken of te koelen/te bevriezen levensmiddelen want dat kan een pijnlijk of dof gevoel en bevriezing veroorzaken. Bij langdurig huidcontact veiligheidsmaatregelen treffen, bijv. handschoenen dragen.
• Consumptie-ijs, met name waterijs of ijsblokjes, na het eruit nemen niet onmiddellijk en niet te koud consumeren. Door de lage temperaturen bestaat "Gevaar voor verbranding".

• Consumeer geen levensmiddelen die over (datum zijn, ze kunnen een voedselvergiftiging veroorzaken.

• Bewaar geen explosieve stoffen of spuitbussen met brandbare drijfgassen (bijv. butaan, propaan, pentaan) in het apparaat. Eventueel vrijkomend gas kan door de elektrische componenten ontstoken worden. U herkent dergelijke spuitbussen aan het waarschuwingssymbool bestaande uit enkele vlammen meteronder de tekst "Licht ontvlambaar" dan wel aan de tekst op de spuitbus.

• Geen elektrische apparaten binnen het apparaat gebruiken.
• Bewaar bij afsluitbare apparaten de sleutel niet in de buurt van het apparaat of binnen het bereik van kinderen.
• Het apparaat is ontworpen voor gebruik in een gesloten ruimte. Het apparaat niet buiten, in een vochtige omgeving of binnen bereik van spatwater plaatsen.
• De lampen voor speciale doeleinden (gloeilampen) in het apparaat zijn bedoeld om de binnenruimte te verlichten en niet geschikt als kamerverlichting.

Klimaatklasse

Met de klimaatklasse wordt aangegeven, op welke kamertemperatuur het apparaat gebruikt mag worden, om de volledige koeling te bereiken.

De klimaatklasse wordt op het typeplaatje aangegeven.

De positie van het typeplaatje is te vinden in het hoofdstuk Beschrijving van het apparaat.

Klimaatklasse Kamertemperatuur

SN	+10 °C tot +32 °C
N	+16 °C tot +32 °C
ST	+16 °C tot +38 °C
T	+16 °C tot +43 °C
SN-ST	+10 °C tot +38 °C
SN-T	+10 °C tot +43 °C

Het apparaat niet buiten de aangegeven kamertemperaturen gebruiken!

Opstellen

• Stel het apparaat niet op in direct zonlicht en ook niet naast een fornuis, verwarming of dergelijke.
• De vloer op de opstelplaats moet horizontaal en vlak zijn. Plaats het apparaat zo ver van de muur af dat u de deksel zonder belemmeringen kunt openen en sluiten.

① Dek de spleet tussen de onderkant van het apparaat en de vloer niet af, omdat het vriesaggregaat van koellucht moet worden voorzien.
② De afstand van het ventilatierooster tot aan de muur moet minimaal 20 cm bedragen. In deze vrije ruimte mogen in geen geval voorwerpen

worden geplaatst en de ruimte mag niet worden afgedekt.

③ Plaats geen voorwerpen tegen de buitenwand van het apparaat. De minimale vrije afstand rondom het apparaat moet 20 mm bedragen om een goede warmteafvoer te waarborgen.

- De plaatsingsruimte van uw apparaat moet volgens EN 378 pro 8 g koelmiddelmassa R 600a 1 kubieke m bezitten zodat er in geval van een lekkage in het koelmiddelcircuit geen ontvlambare gas-lucht-mengeling in de plaat-singsruimte van het apparaat kan ontstaan. Informatie over de hoeveelheid koelmiddel vindt u op het typeplaatje.

de

Afmetingen (mm)

A	B	C
GT 1432		910	569	760
GT 2122		919	754	760
GT 2132		919	754	760
GT 2632		919	873	760
GT 3032		919	999	760
GT 3622		919	1133	760
GT 3632		919	1133	760
GT 4232		919	1289	760
GT 4932		919	1373	809
GT 6122		919	1648	809

Elektrische aansluiting

Het apparaat uitsluitend met wisselstroom gebruiken.

De toelaatbare spanning en frequentie staan op het typeplaatje. De positie van het typeplaatje is te vinden in het hoofdstuk Beschrijving van het apparaat.

Het stopcontact moet correct geaard en elektrisch beveiligd zijn. De uitschakelstroom van de zekering moet tussen 10 A en 16 A liggen.

Het stopcontact mag zich niet achter het apparaat bevinden en moet gemakkelijk toegankelijk zijn.

Het apparaat niet door middel van een verleng-kabel of aftakcontactdoos aansluiten.

Gebruik geen omvormer (omzetten van gelijkstroom naar wisselstroom) of spaarstekker. Gevaar voor beschadiging van de elektronische componenten!

Energie sparen

• Zorg altijd voor een goede luchttoevoer en -afvoer. Ventilatieopeningen resp. -roosters niet afdekken.
• Stel het apparaat niet op in direct zonlicht en ook niet naast een fornuis, verwarming of dergelijke.
• Het energieverbruik is afhankelijk van opstellingsomstandigheden b.v. de omgevingstemperatuur.
• Open het apparaat zo kort mogelijk.
• Zet de levensmiddelen soort bij soort.
• Alle levensmiddelen goed verpakt en afgedekt opslaan. Rijpvorming wordt vermeden.
• Warme gerechten inleggen: eerst laten afkoelen tot kamertemperatuur.

- Wanneer het apparaat een dikke rijplaag heeft: apparaat ontdooiendient de temperatuur minimaal -18 °C te bedragen.

Stof doet het energieverbruik toenemen:
- De ventilatieopeningen van de motorruimte regelmatig van stof ontdoen.

Bedienings- en controleelementen

① Temperatuurreglaar
② Aan/Uit-controlelampje
③ Waarschuwingslampje
④ Superfrost-toets
⑤ Superfrostlampje

Apparaat in- en uitschakelen

Wij adviseren u om het apparaat te reinigen voordat u hem in gebruik neemt (zie verder onder "Reinigen").

Inschakelen

Stekker in het stopcontact steken > het apparaat is ingeschakeld.

Het rode waarschuwingslampje gaat uit, zodra het koud genoeg is in het apparaat.

Uitschakelen

Trek de stekker uit het stopcontact of draai de temperatuurregelaar naar 0.

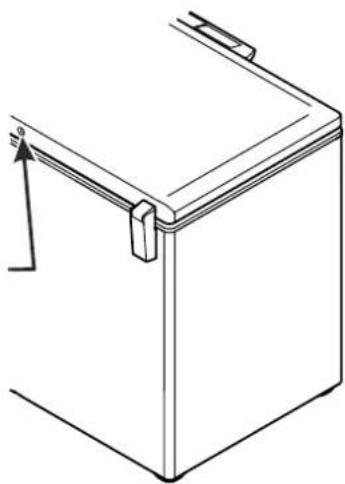

Belangrijke aanwijzing

In de stand 0 van de temperatuurregelaar is alleen het koelsysteem buiten bedrijf. Voor het reinigen moet het apparaat in elk geval van het net worden losgekoppeld. De netstekker uit het stopcontact trekken!

Temperatuur instellen

Draai met een muntstuk de pijl van de temperatuurregelaar op een stand tussen 1 en 4.

In de stand 4 wordt de laagste temperatuur in de binnenruimte bereikt.

Voor het langdurig bewaren van levensmiddelen ndient de temperatuur minimaal -18 °C te bedragen.

Wanneer het apparaat tot aan de onderste stapelmarkering (zie "Invriezen") wordt gevuld, kan de temperatuuregelaar op 1 worden gezet.

Controle-elementen

Het rode waarschuwingslampje brandt zolang de temperatuur in het apparaat niet laag genoeg is. → Alarm

Dit geval kan optreden:

• Na een langdurige stroomonderbreking;
- Bij een defect van het apparaat.

Controleer in alle gevallen of er levensmiddelen opgedooi bedorven zijn.

Het Superfrostlampje brandt wanneer 'Superfrost' is ingeschakeld voor het invriezen van grotere hoeveelheden verse levensmiddelen. Zie hiervoor onder 'Invriezen'.

Invriezen

De verse levensmiddelen moe- ten zo snel mogelijk door en door bevroren worden. Hiervoor kunt u de SuperFrost-fur gebruiken.

Op het typeplaatje (zie onder Invriescapaciteit) vindt u hoeveel kilo verse levensmiddelen u binnen 24 uur mag invriezen.

Opmerking

De maximale stapelgrens bovenaan is de bovenrand van de mandjes.

Wanneer het apparaat tot maximaal 300 mm o de bovenkant van de mand wordt gevuld, kan de temperatuurregelaar op 1 worden gezet. Hierdoor kunt u het toch al geringe stroomverbruik van de vrieskist nog verder verlagen.

In elk geval dient de temperatuurregelaar zodanig te worden ingesteld dat een op de bovenste levensmiddelen gelegde thermometer een temperatuur van minimaal -18 °C aangeeft.

Aanwijzingen voor het invriezen

• Leg de levensmiddelen altijd soort bij soort.
• Verpak levensmiddelen die u zelf invriest altijd in afgemeten porties. Om deze porties meteen door en door te laten bevriezen, doet u er goed aan de volgende maximale hoeveelheden per portie aan te houden: fruit, groente: max. 1 kg, vlees: max. 2,5 kg.
• Als verpakkingsmateriaal zijn geschikt: diepvrieszakjes, hergebruik geschikte koelkastdozen van kunststof of metaal (bijv. aluminium).
• Breng in te vriezen levensmiddelen niet in contact ingevroren producten. Leg uitsluitend droge verpakkingen in het apparaat zodat ze niet aan elkaar kunnen vastvriezen.
• Noteer altijd datum en inhoud op de verpakkingen. Houd u aan de maximale houdbaarheid.
• Vries geen flessen en pakken met koolzuurhoudende dranken in aangezien deze kunnen exploderen.
• Ontdooien: Haal steeds slechts zoveel levensmiddelen apparaat als u direct nodig hebt. Verwerk eenmaal ontdooide levensmiddelen zo snel mogelijk tot een gerecht.

Ingevroren levensmiddelen kunt u als volgt ontdooien:

• in de hete-luchtoven
• in de magnetron
• bij kamertemperatuur
• in de koelkast

Met Superfrost invriezen

- Druk de Superfrost-toets in - het Superfrostlampje gaat branden.

• 24 uur wachten.
• Leg vervolgens de verse levensmiddelen in het apparaat. De levensmiddelen moeten bij het inleggen contact hebben met de binnenwanden om snel ingevroren te worden.
• De automatische Superfrost-voorziening schakelt het invriezen automatisch 72 uur na het inschakelen van de Superfrost uit.

Let op

Bij een druk op de Superfrost-toets kan het door de ingebouwde inschakelvertraging max. 8 minuten duren voordat de compressor wordt ingeschakeld. Deze vertraging verlengt de levensduur van het koelaggregaat.

Schakel Superfrost niet in

• wanneer u reeds ingevroren diepvriesproducten in het apparaat legt;
• bij het invriezen van minder dan 2 kg verse levensmiddelen per dag.

Uitvoering

Binnenverlichting

(uitgezonderd model GT 1432, GT 2122, GT 2132)

De binnenverlichting gaat bij het openen van de deksel automatisch aan en bij het sluiten weer uit.

Type lampje: gloeilamp 15 W. Draai in geen geval een lamp van meer dan 15 W in de fitting. Zie voor de spanningsgegevens het typeplaatje.

Lampje in het apparaat vervangen:

Trek de stekker uit het stopcontact of draai de zekering in de meterkast eruit.

• Trek het afdekplaatje er in de richting van de pijl af.
• Vervang het gloeilampje.
• Zet het afdekplaatje weer terug.

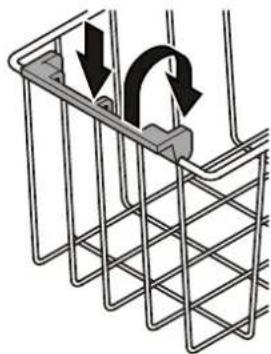

Manden

De manden vereenvoudigen het sorteren.

De manden kunt u met de draaggrepen op het frame van het apparaat hangen.

De manden kunnen ook boven elkaar worden gezet. De bovenste mandrust daarbij op de naar binnen gedraaide draaggrepen.

Druk de grepen omlaag, til ze op en kantel ze naar binnen.

Wanneer uw apparaat niet voorzien is van een slot, dan kan dit achteraf worden gemonteerd (uitgezonderd model GT 1432).

Invriesplateau (uitgezonderd model GT 1432)

Met het invriesplateau kunnen kleine in te vriezen producten (bessen, kruiden, gesneden groente) productvriendelijk ingevroren worden.

De in te vriezen producten op het invriesplateau verdelen (de vruchten kleven niet aan elkaar en behouden hun vorm).

Het invriesplateau kan ofwel in de mand gelegd ofwel als scheidingswand in de binnenkast geschoven worden.

StopFrost systeem (uitgezonderd model GT 1432)

Door dit systeem wordt de rijp- resp. ijsvorming aanzienlijk gereduceerd, zodat ontdooien nog slechts zelden nodig is.

Belangrijke aanwijzing

Om uitgebreide rijp-resp. ijs-vorming in de binnenruimte te voorkomen, de opening van het Stop-Frost systeem aan de achterkant van het deksel niet afsluiten!

Op de wanden van de vriesruimte wordt na een langere bedrijfstijd een laag rijp resp. ijs gevormd. Hierdoor stijgt het energieverbruik.

• Schakel één dag voor het ontdooien SuperFrost in.
• Schakel het apparaat uit om hem te ontdooien: Trek de stekker uit het stopcontact.
• Wikkel de ingevroren levensmiddelen eventueel met mand en al in oude kranten of een deken en bewaar ze op een koele plaats.

- Trek het lekwaterstopje uit de lekwater-afvoeropening (uitgezonderd model GT 1432). Neem de scheidingswar of het invriesplateau eruit en plaats dit onderdeel zodanig onder het apparaat dat het smeltwater door de afvoeropening in de scheidingswand/in het invriesplateau stroomt.

- Laat de deksel van paraat tijdens het ontdooien open staan. Neem het laatste restje dooiwater met een doek op en maak het apparaat vervolgens schoon.

Gebruik voor het ontdooien geen mechanische of andere hulpmiddelen tenzij deze door de fabrikant worden aanbevolen.

Reinigen

Voor het reinigen altijd het apparaat uitschakelen. Stekker uit het stopcontact trekken of de voorgeschakelde zekeringen eruit schroeven resp. laten aanspringen.

- Reinig de binnenkant, de delen van het interieur en de buitenwaar van het apparaat met lauw water waaraan een beetje afwasmiddel is toegevoegd. Gebruik in geen geval chemische oplosmiddelen of producten die zand of zuren bevatten.

Gebruik geen stoomreinigingsapparaten! Gevaar voor beschadiging en verwonding.

• Let erop dat er geen water in de elektrische delen of het ventilatierooster dringt.
  • Maak alles goed droog met een doek.
• Reinig de ventilatieroosters regelmatig. Stof verhoogt het energieverbruik. Let erop dat u geen kabels of andere onderdelen lostrekt, knikt of beschadigt.

Storingen

Als er een storing optreedt, controleer dan of er een bedieningsfout is gebeurd.

De volgende storingen kunt u zelf verhelpen:

• Het apparaat werkt niet, de lampjes branden niet. Controleer:
• of de stekker goed in het stopcontact zit;
• of de zekering in de meterkast nog goed is.

- Het apparaat maakt te veel lawaai. Controleer: - of het apparaat stabiel staat;

- of meubels/voorwerpen naast het apparaat door het draaiende aggregaat aan het trillen worden gebracht. Let wel dat stromingsgeluiden in het koelmiddelcircuit niet te voorkomen zijn.

- De temperatuur is niet laag genoeg. Controleer:

- of u de temperatuur goed hebt ingesteld (zie onder Temperatuur instellen);

- of er te grote hoeveelheden verse levensmiddelen in het apparaat gelegd werden;

- of de losse thermometer de juiste waarde aangeeft;

- of de ventilatie in orde is;

- of het apparaat te dicht bij een warmtebron staat.

Neem, indien geen van de bo- vengenoemde oorzaken van toepassing zijn en u de storing niet zelf verhelpen kunt, contact op met de technische dienst van de leverancier van het apparaat. Zorg dat u tijdens het gesprek de typeaanduiding①, het service-nummer② en apparaatnummer ③ bij de hand hebt.

De positie van het typeplaatje is te vinden in het hoofdstuk Beschrijving van het apparaat.

Buiten werking stellen

Wilt u het apparaat voor langere tijd buiten werking stellen, schakel het dan uit, trek de stekker uit het stopcontact of draai de zeke-ingen in de meterkast eruit. Reinig het apparaat en laat de deksel open staan om geurvorming te voorkomen.

Het apparaat voldoet aan alle van toepassing zijnde veiligheidsbepalingen en de EG-richtlijnen 2004/108/EG en 2006/95/EG.
