Type product	Vriezer
Model	FNf 4605 Pure
Klimaatklasse	SN, N, ST, T (tot 43 °C)
Temperatuurbereik	-28 °C tot -15 °C
Vriescapaciteit (max. per 24 uur)	Ca. 25 kg (raadpleeg typeplaatje)
NoFrost-systeem	Ja
SuperFrost-functie	Ja
IceMaker	Optioneel (indien aanwezig)
VarioSpace	Ja
WiFi-verbinding (SmartDevice)	Ja
Display	LED met aanraaktoetsen
Deuralarm	Ja, instelbaar
Temperatuuralarm	Ja
SabbathMode	Ja
Invoerblokkering (kinderslot)	Ja
Stroomvoorziening	230 V, 50 Hz
Energiebesparende functie (E-Saver)	Ja
Ontdooiing	Automatisch (NoFrost)
Reiniging	Zachte doek en neutraal reinigingsmiddel
Klantenservice	Zie typeplaatje en servicebrochure

Veelgestelde vragen - FNf 4605 Pure LIEBHERR

Hoe stel ik de temperatuur in op mijn Liebherr FNf 4605 Pure vriezer?

Navigeer naar het menu met de pijltjestoetsen naast het display. Selecteer de temperatuurinstelling en kies een waarde tussen -15 °C en -28 °C. Bevestig met de toets. De aanbevolen instelling is -18 °C.

Wat is de SuperFrost-functie en wanneer gebruik ik deze?

SuperFrost verhoogt de vriescapaciteit voor het snel invriezen van grote hoeveelheden verse levensmiddelen. Activeer deze 6 tot 24 uur voor gebruik, afhankelijk van de hoeveelheid. De functie schakelt automatisch uit.

Hoe maak ik ijsblokjes met de IceMaker?

Zorg dat de IceMaker is ingeschakeld via het menu. De eerste ijsblokjes kunnen tot 24 uur duren. Gebruik de MaxIce-functie voor een hogere productie (ca. 1,5 kg per 24 uur). Houd de schuiflade gesloten voor optimale werking.

Moet ik de vriezer handmatig ontdooien?

Nee, dankzij het NoFrost-systeem ontdooit de vriezer automatisch. Het vocht condenseert op de verdamper en verdampt. U hoeft geen handmatige ontdooiing uit te voeren.

Hoe reinig ik de binnenkant van de vriezer?

Schakel het apparaat uit en trek de stekker eruit. Gebruik een zachte doek met lauwwarm water en een neutraal reinigingsmiddel. Gebruik geen stoomreinigers of schurende middelen. Droog alles goed af voordat u het apparaat weer inschakelt.

Wat betekent het deuralarm en hoe stel ik het in?

Het deuralarm waarschuwt als de deur te lang open staat. U kunt de vertragingstijd instellen in het menu onder 'Instellingen' > 'Deuralarm'. Bevestig de melding door de deur te sluiten of het alarm te bevestigen.

Kan ik de vriezer via wifi bedienen?

Ja, met de SmartDevice-box en de SmartDevice-app. Activeer WiFi in het menu en volg de instructies in de app. U kunt dan de temperatuur controleren en functies op afstand bedienen.

Hoe activeer ik de energiebesparende functie (E-Saver)?

Navigeer naar het menu en selecteer de E-Saver-functie. Activeer deze om het energieverbruik te verminderen. De temperatuur zal iets stijgen (bijv. naar -16 °C bij een instelling van -18 °C).

Wat is de SabbathMode en hoe schakel ik deze in?

SabbathMode schakelt bepaalde functies uit voor religieuze doeleinden. Activeer deze via het menu (symbool: menora). Houd de bevestigingstoets 3 seconden ingedrukt om te deactiveren. Let op: waarschuwingen worden onderdrukt.

Waar vind ik het typeplaatje van de vriezer?

Het typeplaatje bevindt zich aan de achterkant van de schuifladen, aan de binnenkant van het apparaat. Hierop staan het modelnummer, serienummer en servicegegevens die u nodig heeft voor onderhoud of reparatie.

GEBRUIKSAANWIJZING FNf 4605 Pure LIEBHERR

1 Het apparaat in vogelvlucht.... 2

1.1 Leveringsomvang.... 2
1.2 Apparaten- en uitrustingsoverzicht.... 3
1.3 Toepassingsgebied van het apparaat.... 3
1.4 Conformiteit.... 3
1.5 EPREL-database.... 3

2 Algemene veiligheidsvoorschriften.... 3

3 In gebruik nemen.... 5

3.1 Apparaat inschakelen.... 5

3.2 Uitrusting aanbrengen.... 5

4 Levensmiddelenbeheer.... 5

4.1 Levensmiddelen opslaan.... 5

4.2 Opslagtijden....6

5 Energie sparen....6

6 Bediening.... 6

6.1 Bedienings- en weergave-elementen.... 6
6.1.1 Status-weergave.... 6
6.1.2 Navigatie.... 6
6.1.3 Bedieningsstructuur.... 7
6.1.4 Symbolen....7
6.2 Bedieningslogica....7
6.2.1 Functie activeren / deactiveren....7
6.2.2 Functiewaarde selecteren.... 7
6.2.3 Instelling activeren / deactiveren.... 8
6.2.4 Instellingswaarde selecteren.... 8
6.2.5 Klantenmenu oproepen....8
6.3 Functies....8

6.4 Instellingen....9

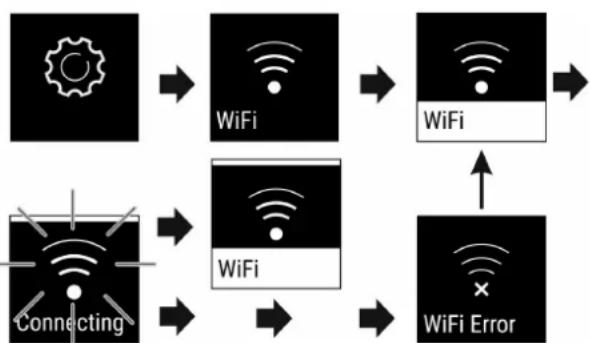

WLAN-verbinding tot stand brengen....9
X0m Invoerblokkering.... 10
Helderheid display....10
Deuralarm....10
°C/ Temperatuureenheid.... 10
Service No: Info....11
SabbathMode....11
TubeClean*....11
IJsblokjes*....11

herinnering.... 11

Resetten....11

Apparaat uitschakelen....12

6.5 Waarschuwingen.... 12
6.5.1 Melding.... 12
6.5.2 DemoMode.... 12

7 Uitrusting.... 12

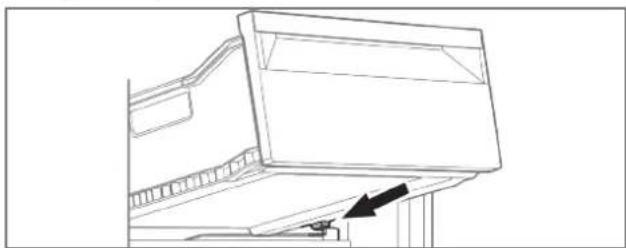

7.1 Schuifladen.... 12

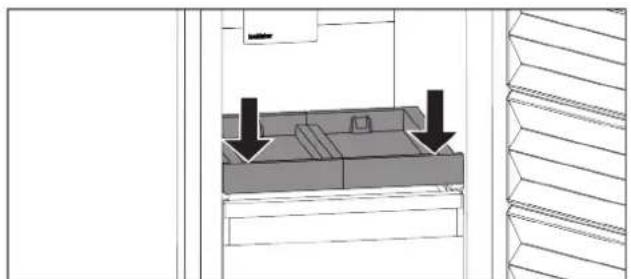

7.2 Uitschuifplateau met IceTower* 13
7.3 IceMaker ^* 14
7.4 VarioSpace.... 15

8 Onderhoud.... 15

8.1 Apparaat ontdooien.... 15
8.2 Apparaat reinigen.... 15

9 Klantenhulp.... 16

9.1 Technische gegevens.... 16
9.2 Bedrijfsgeluiden.... 16
9.3 Technische storing.... 16
9.4 Klantenservice.... 18
9.5 Typeplaatje.... 18

10 Buiten bedrijf stellen.... 18

11 Apparaat afdanken.... 18

De fabrikant werkt voortdurend aan de verdere ontwikkeling van alle typen en modellen. Daarom vragen wij om uw begrip voor het feit dat wij wijzigingen in vorm, uitvoering en techniek moeten voorbehouden.

Om alle voordelen van uw nieuwe apparaat te leren kennen, de instructies in deze handleiding aandachtig doorlezen a.u.b.

De handleiding geldt voor meerdere modellen, afwijkingen zijn mogelijk. Paragrafen die alleen voor bepaalde apparaten van toepassing zijn, zijn gekenmerkt met een sterretje (*).

Handelingsinstructies zijn gemarkeerd met een ▶handelingsresultaten met een ▷.

Deze gebruiksaanwijzing geldt voor:

FN e/f	42/46/50/52...
FN sf e	5227
SFN (bd/sd/sf) e	52...
GNeu	1460-e

1 Het apparaat in vogelvlucht

1.1 Leveringsomvang

Controleer alle onderdelen op transportschade. Neem bij op- of aanmerkingen contact op met de handelaar of de klantenservice (zie 9.4 Klantenservice).

De levering bestaat uit de volgende onderdelen:

• Rechtopstaand apparaat
• Uitrusting (afhankelijk van het model)
• Montagemateriaal (afhankelijk van het model)
• „Quick Start Guide“
• „Installation Guide“
• Servicebrochure

1.2 Apparaten- en uitrustingsoverzicht

Fig. 1 Voorbeeldweergave

Uitrusting

(1) Bedieningselementen (8) IJsblokjesschaal*
(2) Typeplaatje (9) IJsblokjesschep*
(3) Lade opklapbaar* (10) NoFrost
(4)SpaceBox (11) Ventilatiesleuf
(5) IceTower* (12) VarioSpace
(6) IceMaker* (13) Stelvoeten (voor), trans-

portrollen (achter), draag- greep boven (achter) en onder (voor)

Draagplateaus, laden of manden zijn in de leveringstoestand geplaatst voor een optimale energie-efficiëntie. Veranderingen in de opstelling binnen de gegeven inschuifmogelijkheden van bijv. draagplateaus in het koelgedeelte, hebben echter geen effect op het energieverbruik.

1.3 Toepassingsgebied van het apparaat

Gebruik volgens de voorschriften

Het apparaat is uitsluitend geschikt voor het koelen van levensmiddelen voor huishoudelijke of soortgelijke doeleinden. Hieronder valt bijv. het gebruik

• in privékeukens, ontbijtgelegenheden,
• door gasten in landhuizen, hotels, motels en andere accommodaties,
• bij catering en vergelijkbare service in de groothandel.

Het apparaat is niet bestemd voor gebruik als inbouwapparaat.

Alle andere toepassingen zijn niet toegestaan.

Voorzienbaar verkeerd gebruik

De volgende toepassingen zijn uitdrukkelijk verboden:

- Opslag en koeling van medicijnen, bloedplasma, laboratoriumpreparaten of vergelijk-

bare, overeenkomstig de Europese richtlijn 2007/47/EG medische hulpmiddelen, ten grondslag liggende stoffen en producten Gebruik in explosiegevaarlijke gebieden

Verkeerd gebruik van het apparaat kan tot beschadigingen van de opgeslagen goederen of het bederf hiervan leiden.

Klimaatklassen

Het apparaat kan afhankelijk van de klimaatklasse, bij begrensde omgevingstemperaturen, worden gebruikt. De voor uw apparaat betreffende klimaatklasse staat op het typeplaatje vermeld.

Aanwijzing

▶Om een probleemloze werking te waarborgen, moet de aangegeven omgevingstemperatuur worden aangehouden.

Klimaatklasse	voor omgevingstemperaturen
SN, N	t/m 32 °C
ST	t/m 38 °C
T	t/m 43 °C

Een probleemloze werking van het apparaat is gewaarborgd tot een omgevingstemperatuur van 0 °C.*

Een probleemloze werking van het apparaat is gewaarborgd tot een omgevingstemperatuur van -15 °C.*

1.4 Conformiteit

De koudemiddelkringloop is op dichtheid gecontroleerd. Het apparaat voldoet aan de toepasbare veiligheidsbepalingen en de richtlijnen 2014/35/EU, 2014/30/EU, 2009/125/EG, 2011/65/EU, 2010/30/EU en 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.Liebherr.com

1.5 EPREL-database

Vanaf 1 maart 2021 zijn informatie over etikettering inzake energieverbruik en vereisten inzake ecologisch ontwerp te vinden in de Europese productdatabase (EPREL). U krijgt toegang tot de productdatabase via de link https://eprel.ec.europa.eu/. Hier wordt u gevraagd de modelidentificatie in te voeren. De modelidentificatie vindt u op het typeplaatje.

2 Algemene veiligheidsvoorschriften

Gevaren voor de gebruiker:

- Dit apparaat kan door kinderen alsmede door personen met verminderde psychische, sensorische of mentale bekwaamheden of een gebrek aan ervaring en kennis worden gebruikt onder toezicht van een derde of

met betrekking tot het veilige gebruik van het apparaat zijn onderwezen en de gevaren kennen en begrijpen. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd. Kinderen van 3-8 jaar mogen het apparaat inladen en uitladen. Kinderen jonger dan 3 jaar dienen uit de buurt van het apparaat te worden gehouden, als het apparaat niet continu onder toezicht staat.

• Als u het stroomsnoer van het apparaat uit het stopcontact trekt, altijd bij de stekker nemen. Niet aan het snoer trekken.
• Trek, in geval van een storing, de stekker uit het stopcontact of schakel de beveiliging uit.
• Beschadig het netsnoer niet. Gebruik het apparaat niet wanneer het netsnoer defect is.
• Reparaties en ingrepen aan het apparaat alleen door de klantenservice of ander hiervoor opgeleid vakpersoneel laten uitvoeren.
• Het apparaat alleen conform de beschrijving in de handleiding monteren, aansluiten en afvoeren.
• Bewaar deze gebruiksaanwijzing zorgvuldig en geef hem eventueel aan de volgende eigenaar door.
• De fabrikant is niet aansprakelijk voor schade die door een verkeerde aansluiting aan de watervoorziening is ontstaan.*

Brandgevaar:

- Het gebruikte koelmiddel (gegevens op het typeplaatje) is milieuvriendelijk maar brandbaar. Koelmiddel dat ontsnapt kan ontbranden.

• Pijpleidingen van het koelcircuit niet beschadigen.
• Vermijd het hanteren van ontstekingsbronnen in de binnenkant van het apparaat.
• Binnen het apparaat geen elektrische toestellen gebruiken (bijv. stoomreinigers, verwarmingen, ijsmakers, enz.).
• Als koudemiddel weglekt: Open vuur of ontstekingsbronnen vlakbij het lek verwijderen. Vertrek goed ventileren. Informeer de klantendienst.

- Geen explosieve stoffen of spuitbussen met brandbare drijfgassen, zoals b.v. butaan, propaan, pentaan enz. in het apparaat bewaren. Zulke spuitbussen zijn herkenbaar aan de op de verpakking vermelde inhoudsstoffen of een vlammensymbool. Eventueel ontsnappende gassen kunnen door elektrische componenten vlam vatten.

- Houd brandende kaarsen, lampen en andere voorwerpen met open vlammen uit de buurt

van het apparaat, zodat ze geen brand veroorzaken.

- Alkoholische dranken of andere verpakkingen die alcohol bevatten, mogen uitsluitend goed afgesloten worden bewaard. Eventueel uittredende alcohol kan door elektrische componenten vlam vatten.

Gevaar voor vallen en omkiepen:

- Plint, laden, deuren enz. niet als voetensteun of om te leunen misbruiken. Dit geldt in het bijzonder voor kinderen.

Gevaar voor voedselvergiftiging:

- Te lang opgeslagen levensmiddelen niet meer nuttigen.

Gevaar voor bevriezingen, gevoelloosheid en pijn:

- Vermijd permanent contact van de huid met koude oppervlakken of gekoelde/bevroren producten of tref beschermende maatregelen, gebruik bijvoorbeeld handschoenen.

Gevaar voor verwonding en beschadiging:

• Hete stoom kan letsel tot gevolg hebben. Voor het ontdooien geen elektrische kacheltjes of stoomreinigers, open vuur of ontdooispray gebruiken.
• IJs niet met scherpe voorwerpen verwijderen.

Klemgevaar:

- Bij het openen en sluiten van de deur niet in het scharnier grijpen. Vingers kunnen ingeklemd raken.

Symbolen op het apparaat:

Het symbool kan zich op de compressor bevinden. Het heeft betrekking op de olie in de compressor en wijst op het volgende gevaar: Kan bij het inslikken en indringen in de luchtwegen dodelijk zijn. Deze aanwijzing is alleen voor het recyclingproces van belang. In de normale modus bestaat er geen gevaar.

Het symbool bevindt zich op de compressor en wijst op het gevaar van ontvlambare stoffen. De sticker niet verwijderen.

Deze of een vergelijkbare sticker kan op de achterkant van het apparaat zijn aangebracht. Deze heeft betrekking op de schuimpanelen in de deur en/of de behuizing. Deze aanwijzing is alleen voor het recyclingproces van belang. De sticker niet verwijderen.

Neem de specifieke aanwijzingen in de overige hoofdstukken in acht:

	GEVAAR	duidt een direct gevaar aan, die de dood of ernstig lichamelijk letse tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	WAAR-SCHUWING	duidt een gevaarlijke situatie aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	VOORZICHTIG	duidt een gevaarlijke situatie aan, die licht of middelzwaar lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	LET OP duidt	een gevaarlijke situatie aan, die materiële schade tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	Aanwijzing duidt op nuttige informatie en tips.

3 In gebruik nemen

3.1 Apparaat inschakelen

Zorg ervoor dat aan de volgende eisen zijn voldaan:

□ Het apparaat is overeenkomstig de montagehandleiding geplaatst en aangesloten.
□ Alle bevestigingsstrips, plak- en beschermfolie en de transportbeveiligingen in en op het apparaat zijn verwijderd.
□ Alle reclame-inserts zijn uit de laden verwijderd.

▶ Apparaat inschakelen via het bedieningspaneel naast het display.

Daarna wordt het statusbeeldscherm weergegeven.
Als de DemoMode na het inschakelen van het apparaat wordt weergegeven, kan de DemoMode binnen de volgende 5 minuten worden gedeactiveerd.

▶ Gedurende 3 seconden op de bevestigingstoets naast het display drukken.
▷ De DemoMode is gedeactiveerd.

Aanwijzing

De fabrikant adviseert:

▶ Diepvriesproducten bij -18 °C of kouder in de diepvriezer leggen.

3.2 Uitrusting aanbrengen

▶ Bijgevoegde uitrusting aanbrengen om het apparaat optimaal te gebruiken.
▶ SmartDevice-bakje verkrijgen en gebruiken (zie https://smartdevice.liebherr.com/install).
▶ SmartDevice-app installeren (zie https://apps.home.liebherr.com/).

Aanwijzing

Accessoires zijn verkrijgbaar in de winkel voor huishoudelijke apparaten van Liebherr (home.liebherr.com).

4 Levensmiddelenbeheer

4.1 Levensmiddelen opslaan

WAARSCHUWING

Brandgevaar

Geen elektrische apparaten in het levensmiddelengedeelte van het apparaat gebruiken, wanneer deze daarvoor niet door de fabrikant zijn aanbevolen.

Aanwijzing

Het energieverbruik stijgt en het koelvermogen neemt af als de ontluchting niet toereikende is.

▶ Houd de luchtopening altijd vrij.

Bij de opslag van levensmiddelen ervoor zorgen dat:

□ Ventilatieopeningen aan de achterkant vrij zijn.
□ Ventilatieopeningen op de ventilator vrij zijn.
□ Levensmiddelen goed zijn verpakt.
☐ Rauw vlees of vis bevindt zich in schonen, afgesloten bakjes, zodat deze geen contact met andere levensmiddelen kunnen maken of op ander voedsel kunnen druipen.
□ Levensmiddelen zijn op afstand opgeslagen, zodat de lucht goed kan circuleren.

Aanwijzing

Het niet opvolgen van deze gegevens kan tot bederf van levensmiddelen leiden.

4.1.1 Vriesgedeelte

Hier kan bij -18 °C een droog, koud opslagklimaat worden ingesteld. Een koud klimaat is geschikt voor de opslag van diepvriesproducten voor meerdere maanden, voor de bereiding van ijsblokjes of voor het invriezen van verse levensmiddelen.

Levensmiddelen invriezen

U kunt maximaal zoveel kilogram aan verse levensmiddelen invriezen binnen 24 uur, zoals aangegeven op het typeplaatje (zie 9.5 Typeplaatje) onder "vriescapaciteit ... kg/24u".

Om ervoor te zorgen dat de levensmiddelen door en door ingevroren worden, dient u de volgende hoeveelheden per verpakking in acht te nemen:

- Groente, fruit tot 1 kg

- Vlees tot 2,5 kg

Vóór het invriezen ervoor zorgen dat:

□ SuperFrost is geactiveerd (zie 6.3 Functies) wanneer de invrieshoeveelheid groter dan ca. 2 kg is.
□ Bij een kleinere invrieshoeveelheid: moet SuperFrost ca. 6 uur vooraf worden geactiveerd.
□ Bij de maximale invrieshoeveelheid: moet SuperFrost ca. 24 uur vooraf worden geactiveerd.

Levensmiddelen ordenen:

VOORZICHTIG

Verwondingsgevaar door glasscherven!

Flessen en blikken met drank kunnen bij bevriezen openbarsten. Dit geldt met name voor koolzuurhoudende dranken.

▶ Flessen en blikken met drank alleen invriezen met de Bottle-Timer-functie.

Bij een kleinere invrieshoeveelheid:

▶ Verpakte levensmiddelen in de bovenste laden plaatsen. Bij de maximale invrieshoeveelheid:
▶ Bovenste laden eruit halen en de verpakte levensmiddelen op de bovenste draagplateaus leggen. Bij de maximale hoeveelheid aan diepvriesproducten:
▶ NadatSuperFrost automatisch is gedeactiveerd, levensmiddelen in de schuiflade leggen.

Levensmiddelen ontdooien

• in de koelruimte
• in de magnetron
• In de oven/heteluchtoven
• Bij kamertemperatuur

WAARSCHUWING

Gevaar voor voedselvergiftiging!

▶ Ontdooide levensmiddelen nooit weer terug invriezen.
▶ Slechts zoveel levensmiddelen eruit halen als nodig is.
▶ Ontdooide levensmiddelen zo snel mogelijk verwerken.

Vrieslade*

Met de vrieslade kunt u bessen, kruiden, groente en andere kleine diepvriesproducten invriezen, zonder dat ze aan elkaar vriezen. Het diepvriesproduct blijft qua vorm zoveel mogelijk behouden en is later gemakkelijker te positioneren.

▶ Niet-ingepakte levensmiddelen op afstand over de vrieslade verdelen.

4.2 Opslagtijden

De aangegeven opslagtijden zijn richtwaarden.

Bij levensmiddelen met gegevens over de minimale houdbaarheid geldt altijd de op de verpakking aangegeven datum.

Richtwaarden voor de opslagduur van verschillende levens-middelen
IJs bij -18 °C 2 tot 6 maanden
Worst, ham bij -18 °C 2 tot 3 maanden
Brood, bakkerijproducten	bij -18 °C 2 tot 6 maanden
Wild, varken bij -18 °C 6 tot 9 maanden
Vis, vet bij -18 °C 2 tot 6 maanden
Vis, mager	bij -18 °C 6 tot 8 maanden
Kaas	bij -18 °C 2 tot 6 maanden
Gevogelte, rundvlees	bij -18 °C 6 tot 12 maanden
Groente, fruit	bij -18 °C 6 tot 12 maanden

5 Energie sparen

• Let altijd op de be- en ontluchting. Dek de ventilatieopeningen resp. -roosters niet af.

• Houd de ventilatieluchtopeningen altijd vrij.

• Plaats het apparaat niet naast een fornuis, verwarming of dergelijke en stel het apparaat niet bloot aan direct zonlicht.

• Het energieverbruik is afhankelijk van de plaatsingsomstandigheden zoals bijv. de omgevingstemperatuur (zie 1.3 Toepassingsgebied van het apparaat). Bij een warmere omgevingstemperatuur kan het energieverbruik toenemen.
• Open het apparaat, indien mogelijk zo kort mogelijk.
• Hoe lager de temperatuur wordt ingesteld, hoe hoger het energieverbruik.
• Alle levensmiddelen goed verpakt en afgedekt bewaren. Condensvorming wordt voorkomen.
• Warme gerechten plaatsen: eerst tot op kamertemperatuur laten afkoelen.

6 Bediening

6.1 Bedienings- en weergave-elementen

Het display maakt via de temperatuurinstelling en de toestand van functies en instellingen een snel overzicht mogelijk. De bediening van de functies en instellingen vindt plaats door activering / deactivering of door het kiezen van een waarde.

6.1.1 Status-weergave

Fig. 4

(1) Temperatuurindicatie

De Status-weergave toont de ingestelde temperatuur en staat in de beginweergave. Van hieruit vindt de navigatie naar de functies en instellingen plaats.

6.1.2 Navigatie

Toegang tot de afzonderlijke functies heeft u door de navigatie in het menu. Na bevestiging van een functie of instelling klinkt een signaaltoon. Als na 10 sec. geen selectie wordt uitgevoerd, wisselt de weergave naar de Status-weergave.

De bediening van het apparaat wordt uitgevoerd via de toetsen naast de weergave:

Fig. 5

(1) Navigatiepijl links / rechts

(2) Bevestigen

Navigatiepijl links / rechts Fig. 5 (1):

- In het menu navigeren. Na de laatste menupagina wordt weer de eerste weergegeven.

Bevestigen Fig. 5 (2):

• Een functie activeren / deactiveren.
• Een submenu openen.
• Een selectie bevestigen. Na de bevestiging wisselt de weergave terug naar het menu.

Terug naar de Status-weergave: op de snelste manier:

• Deur sluiten en openen.
• of 10 sec. wachten. De weergave wisselt naar de Statusweergave.

6.1.3 Bedieningsstructuur

De bedieningsstructuur wordt aan de hand van een patroon uitgelegd. Afhankelijk van de functie of instelling wijzigt de weergave.

Menu zonder submenu

Fig. 6
(1) Status gedeactiveerd / Status gactiveerd witte balk in het bovenste bereik
(2) Symbool of geactiveerde waarde

Menu met submenu

(3) Menu: Functienaam of menu: Instelnaam

Fig. 7
(1) Menu: Functienaam of menu: Instelnaam
(2) Status (4) Submenu: Functienaam of
(2) gedeactiveerd / geactiveerd

(3) Symbool of geactiveerde waarde

Submenu: Instelnaam

De volgende navigatie is mogelijk:

• Met de navigatiepijl links / rechts Fig. 5 (1) navigeren.

• Met bevestigen Fig. 5 (2) het submenu Fig. 7 (4) oproepen.

• Met de navigatiepijl links / rechts Fig. 5 (1) navigeren.

• Nieuwe waarde instellen: Met bevestigen Fig. 5 (2) een gedeactiveerde waarde Fig. 6 (1) selecteren.
• Terug naar het menu: Met bevestigen Fig. 5 (2) de al geactiveerde waarde Fig. 6 (2) selecteren.

6.1.4 Symbolen

De symbolen geven informatie over de actuele staat van het apparaat.

Symbool Toestand van het apparaat

Stand-by
Apparaat of temperatuurzone is uitgeschakeld.

Knipperend cijfer
Apparaat werkt. Temperatuur pulseert tot de ingestelde waarde is bereikt.

Knipperend symbool
Apparaat werkt. Instelling wordt uitgevoerd.

Balk wordt opgebouwd
Functie wordt geactiveerd.

6.2 Bedieningslogica

6.2.1 Functie activeren / deactiveren

De volgende functies kunnen geactiveerd / gedeactiveerd worden:

Symbool Functie

SuperFrost ^x

IceMaker en MaxIce ^x*

PartyMode ^x

E-Saver

^x Wanneer functie actief is, werkt het apparaat met een hogere capaciteit. Daardoor kunnen werkingsgeluiden van het apparaat tijdelijk luider klinken en het energieverbruik toenemen.

▶ Druk zo vaak op de navigatiepijlen Fig. 5 (1) tot de wordt weergegeven.
▶ Bevestigen Fig. 5 (2) indrukken.
▷ Er klinkt een bevestigingstoon.
▷ Status wordt in het menu weergegeven.
▷ Functie is geactiveerd / gedeactiveerd.

6.2.2 Functiewaarde selecteren

Bij de volgende functies kan een waarde in het submenu worden ingesteld:

Symbool Functie

De temperatuur instellen
Temperatuurzone uit- / inschakelen

▶ Navigatiepijl Fig. 5 (1) indrukken tot de gewenste functie wordt weergegeven.

▶ Bevestigen Fig. 5 (2) indrukken.

▶ Met navigatiepijlen Fig. 5 (1) instellingswaarde selecteren.

De temperatuur instellen

▶ Bevestigen Fig. 5 (2) indrukken.
▷ Er klinkt een bevestigingstoon.
▷ Status: geactiveerd Fig. 6 (1) wordt kort op het submenu Fig. 7 (4) weergegeven.
▷ Display keert terug naar het menu.

Temperatuurzone in-/uitschakelen

▶ Bevestigen 3 seconden lang indrukken.

▷ Er klinkt een bevestigingstoon.
▷ Het display keert terug naar de statusweergave.

6.2.3 Instelling activeren / deactiveren

De volgende instellingen kunnen geactiveerd / gedeactiveerd worden:

Symbool Instelling

WiFi ¹

Invoerblokkering ²

SabbathMode ²

Herinneringen ¹

Terugzetten ²

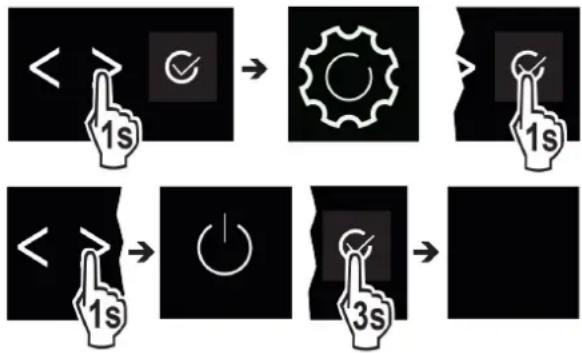

Uitschakelen ²

▶ Navigatiepijl Fig. 5 (1) indrukken tot Instellingen wordt weergegeven.
▶ Bevestigen Fig. 5 (2) indrukken.
▶ Navigatiepijl Fig. 5 (1)indrukken tot de gewenste instelling wordt weergegeven.

▶ Bevestigen Fig. 5 (2) indrukken.
▷ Er klinkt een bevestigingstoon.
▷ Status wordt in het menu weergegeven.
▷ Instelling is geactiveerd/gedeactiveerd.

² Instelling activeren (longpress)

▶ Bevestigen Fig. 5 (2) 3 seconden lang indrukken.
▷ Er klinkt een bevestigingstoon.
▷ Status wordt in het menu weergegeven.
▷ Display wordt gewijzigd.

6.2.4 Instellingswaarde selecteren

Bij de volgende instellingen kan een waarde in het submenu worden ingesteld:

Symbool Instellingen

Helderheid

Deuralarm

Temp.eenheid

▶ Navigatiepijl Fig. 5 (1) indrukken tot Instellingen wordt weergegeven.
▶ Bevestigen Fig. 5 (2) indrukken.
▶ Navigatiepijl Fig. 5 (1)indrukken tot de gewenste instelling wordt weergegeven.
▶ Bevestigen Fig. 5 (2) indrukken.
▶ Met navigatiepijlen Fig. 5 (1) instellingswaarde selecteren.
▶ Bevestigen Fig. 5 (2) indrukken.
▷ Er klinkt een bevestigingstoon.
▷ Status wordt kort op het submenu weergegeven.
▷ Display keert terug naar het menu.

6.2.5 Klantenmenu oproepen

De volgende instellingen kunnen in het klantenmenu worden opgeroepen:

Symbool Functie

TubeClean ²

IJsblokjes ^1*

Software

▶ Navigatiepijlen Fig. 5 (1) zo vaak indrukken totdat instellingen wordt weergegeven.
▶ Bevestigen Fig. 5 (2) indrukken.
Druk zo vaak op de navigatiepijlen Fig. 5 (1) totdat de apparaatgegevens worden weergegeven op het display verschijnt.
▶ Bevestigen Fig. 5 (2) indrukken.
Klantenmenu oproepen: Cijfercode 151 invoeren.
▶ Druk in het klantenmenu zo vaak op de navigatiepijlen Fig. 5 (1) tot de gewenste instelling wordt weergegeven.

¹ waarde kiezen

▶ Bevestigen Fig. 5 (2) indrukken.
▷ Er klinkt een bevestigingstoon.
▷ Status wordt kort op het display weergegeven.
▷ Display keert terug naar het menu.

² Instelling activeren

▶ Bevestigen Fig. 5 (2)3 seconden lang indrukken.
▷ Er klinkt een bevestigingstoon.
▷ Status wordt op het display weergegeven.
▷ Symbool knippert zolang het apparaat werkt.

6.3 Functies

Temperatuur

De temperatuur is afhankelijk van de volgende factoren:

• de frequentie van het openen van de deur
• de duur van het openen van de deur
• de kamertemperatuur van de plaats van opstelling
• het type, temperatuur en hoeveelheid van het levensmiddel

Vriesgedeelte

Aanbevolen instelling

-18 °C

De temperatuur instellen

Fig. 8
▶ Waarde instellen. (zie 6.2 Bedieningslogica)
▷ Ingestelde temperatuur wordt rechtsonder op het display weergegeven.

SuperFrost

Met deze functie schakelt u naar de hoogste invriescapaciteit. Daardoor kunt u lagere vriestemperaturen bereiken.

Toepassing:

• Meer dan 2 kg verse levensmiddelen dagelijks invriezen.
• Verse levensmiddelen snel tot de kern invriezen.
• Koudereserve in opgeslagen diepvriesproducten verhogen, voordat het apparaat wordt ontdooid.

Functie activeren / deactiveren

Bij een kleinere invriescapaciteit:

▶ 6 uur voor gebruik activeren.
Bij de maximale invriescapaciteit:

▶ 24 uur voor gebruik activeren.

▶ Activeren / deactiveren (zie 6.2 Bedieningslogica).

De functie wordt automatisch gedeactiveerd. Daarna draait het apparaat in de normale modus verder. De temperatuur stelt zich op de ingestelde waarde in.

PartyMode

Deze functie biedt een verzameling van speciale functies en instellingen die tijdens een feest handig zijn.

De volgende functies worden geactiveerd:

- SuperFrost

- IceMakeren MaxIce*

Alle functies kunnen flexibel en individueel worden ingesteld. Wijzigingen worden verworpen wanneer de functie wordt gedeactiveerd.

Functie activeren / deactiveren

▶ Activeren / deactiveren (zie 6.2 Bedieningslogica).
▷ Geactiveerd: Alle functies zijn gelijktijdig geactiveerd.
▷ Gedeactiveerd: Vooraf ingestelde temperaturen zijn hersteld.

Na 24 uur wordt de functie automatisch gedeactiveerd.

E-Saver

Deze functie reduceert het energieverbruik. Als u deze functie inschakelt, wordt de koeltemperatuur hoger.

Temperatuur-zone	Aanbevolen instelling (zie Temperatuur)	Temperatuur bij actieve E-Saver
-18°C	-18 °C -16 °C

Toepassing:

- Energie sparen.

Functie activeren / deactiveren

▶ Activeren / deactiveren (zie 6.2 Bedieningslogica).
▷ Geactiveerd: In alle temperatuurzones zijn hogere temperaturen ingesteld.
▷ Gedeactiveerd: Vooraf ingestelde temperaturen zijn hersteld.

IceMaker*

Deze functie activeert de productie van ijsblokjes.*

Toepassing:*

- IJsblokjes produceren.

De ijsblokjesgrootte stelt u met de functie IJsblokjes in. (zie IJsblokjes*) *

De hoeveelheidsproductie kunt u met de functie MaxIce verhogen. (zie MaxIce*) *

De leidingen reinigt u met de functie TubeClean. (zie TubeClean*) *

Functie activeren*

Zorg ervoor dat aan de volgende vereisten is voldaan:

□ Watertoevoer van de vaste wateraansluiting is gegarandeerd. Zie montagehandleiding.*
□ IceMaker is in bedrijf genomen. (zie 7.3 IceMaker*)
▶ Functie activeren. (zie 6.2 Bedieningslogica)
▷ Het kan 24 uur duren tot de eerste ijsblokjes gemaakt worden.

Functie deactiveren*

▶ Functie deactiveren. (zie 6.2 Bedieningslogica)
▷ Lopende productie van ijsblokjes wordt afgesloten. Daarna gaat de IceMaker uit.

MaxIce*

Met de Maxlce-functie kan in korte tijd ca. 1,5 kg ijsblokjes per 24 uur worden geproduceerd.*

Toepassing:*

- Veel ijsblokjes in korte tijd maken.

Functie activeren / deactiveren*

▶ Activeren / deactiveren (zie 6.2 Bedieningslogica).

6.4 Instellingen

WLAN-verbinding tot stand brengen

Deze instelling maakt de verbinding mogelijk tussen het apparaat en het internet mogelijk. De verbinding wordt via de SmartDevice-box gestuurd. Het apparaat kan dan via de SmartDevice-App in een SmartHome-System worden geïmplementeerd. Met de SmartDevice-App en de overige compatibele partnernetwerken kunnen bovendien uitgebreide opties en instelmogelijkheden worden gebruikt.

Aanwijzing

De SmartDevice-box is verkrijgbaar in de Liebherr-shop voor huishoudelijke apparatuur (https://home.liebherr.com/shop/de/deu/smartdevicebox.html).

Meer informatie over de beschikbaarheid, de voorwaarden en de afzonderlijke opties vindt u op Internet op https://smartdevice.liebherr.com/install.

Toepassing:

• Apparaat met de SmartDevice-App of compatibele partner-netwerken bedienen.
• Uitgebreide functies en instellingen gebruiken.
• Actuele toestand van het apparaat met de SmartDevice-App oproepen.

☐ SmartDevice-box is verkregen en gebruikt (zie https://smart-device.liebherr.com/install).

☐ SmartDevice-app is geïnstalleerd (zie https://apps.home.liebherr.com/).

Verbinding tot stand brengen

Fig. 9

▶ Instelling activeren (zie 6.2 Bedieningslogica)
▷ Verbinding wordt tot stand gebracht: Status: geactiveerd Fig. 6 (1) en WiFi connecting wordt weergegeven. Het symbool knippert.
▷ Verbinding is tot stand gebracht: Status: geactiveerd Fig. 6 (1) wordt weergegeven.
▷ Verbinding is mislukt: Status en Connect wordt weergegeven. Het symbool is continu zichtbaar.

▷ Verbinding en overige instellingen worden op de leverings-toestand teruggezet.

Invoerblokkering

Deze instelling voorkomt de abusievelijk bediening van het apparaat, bijv. door kinderen.

Toepassing:

• Onbedoelde wijzigingen van instellingen en functies voorkomen.
• Onbedoeld uitschakelen van het apparaat voorkomen.
• Onbedoelde temperatuurinstelling voorkomen.

Instelling activeren / deactiveren

▶ Activeren / deactiveren. (zie 6.2 Bedieningslogica)

Helderheid display

Deze instelling maakt de trapsgewijze instelling van de helderheid van het display mogelijk.

De volgende helderheidsniveaus kunnen worden ingesteld:

• 40%
• 60%
• 80%
• 100%

Instelling kiezen

▶ Waarde instellen (zie 6.2 Bedieningslogica) .

Deuralarm

Deze instelling maakt het instellen van de tijd tot het deuralarm (zie Deur sluiten) klinkt mogelijk.

De volgende waarden kunnen ingesteld worden:

▶ Waarde instellen (zie 6.5 Waarschuwingen) .

Temperatuureenheid

Met deze instelling kan tussen de temperatuureenheden Celsius - Fahrenheit worden gewisseld.

Instelling selecteren

▶ Waarde instellen (zie 6.2 Bedieningslogica) .

Info

Deze instelling maakt het aflezen van apparaatinformatie en de toegang tot het klantenmenu mogelijk.

De volgende gegevens kunnen afgelezen worden:

• Modelnaam
• Index
• Serienummer
• Servicenummer

Apparaatgegevens oproepen

▶ Navigatiepijl Fig. 5 (1) indrukken tot Instellingen wordt weergegeven.
▶ Bevestigen Fig. 5 (2) indrukken.
▶ Navigatiepijlen Fig. 5 (1) indrukken tot de weergave met de informatie wordt weergegeven.
▶ Apparaatgegevens aflezen.

SabbathMode

Deze instelling vervult de religieuze eisen op de sabbat resp. Joodse feestdagen. Als de SabbathMode is geactiveerd, zijn enkele functies van de besturingselektronica uitgeschakeld. Daardoor kunt u het apparaat gebruiken zonder een apparaa-tactiviteit uit te voeren.

Een lijst over de Star-K gecertificeerde apparaten treft u aan op de website: www.star-k.org/appliances.

WAARSCHUWING

Gevaar van een levensmiddelenvergiftiging!

Als er een stroomuitval optreedt als de SabbathMode is geactiveerd, dan wordt deze melding niet opgeslagen. Als de stroomuitval is beëindigd, werkt het apparaat verder in de SabbathMode. Als deze modus is beëindigd, wordt er geen melding weergegeven over de stroomuitval in de temperatuur-weergave.

Als tijdens de SabbathMode een stroomuitval is opgetreden:

▶ Levensmiddelen op hun kwaliteit controleren. Ontdooide levensmiddelen niet consumeren!

Gedrag van het apparaat als SabbathMode is geactiveerd:

• De Status-weergave toont continu de SabbathMode.
• Het display is voor de bediening, met uitzondering van het deactiveren van de SabbathMode, geblokkeerd.
• Zijn er functies / instellingen geactiveerd, blijven deze actief.
• Het display blijft verlicht, wanneer de deur wordt gesloten.
• Herinneringen worden niet uitgevoerd. Het ingestelde tijdsinterval wordt ook gestopt. De functie wordt in de SabbathMode niet verder uitgevoerd.
• De herinneringen en waarschuwingen worden niet weergegeven. Er worden geen akoestische signalen weergegeven en in de weergave worden geen waarschuwingen/instellingen weergegeven, bijv. temperatuuralarm, deuralarm.
• De IceMaker is uitgeschakeld.*
• De ontdooicyclus werkt alleen tot de ingestelde tijd, zonder rekening te houden met het gebruik van het apparaat.
• Na een stroomuitval schakelt het apparaat automatisch terug naar de SabbathMode.

SabbathMode activeren/deactiveren

▶ Voor het activeren van de functie met de pijlen naast de weergave tot het menuonderdeel Instellingen klikken en dan bevestigen. Het menu wisselt naar de beschikbare instellingen.
▶ Met de pijlen naast de weergave zolang klikken totdat het symbool voor de SabbathMode (Menora) wordt weergegeven. Het symbool bevestigen.
▷ In het bovenste deel van de weergave verschijnt een witte balk.
▷ SabbathMode is geactiveerd.
Voor het deactiveren van de functie, naast de weergave de knop voor de bevestiging 3 seconden indrukken.
SabbathMode is gedeactiveerd.

TubeClean*

Deze instelling maakt het reinigen van de IceMaker-leidingen mogelijk.*

Zorg ervoor dat aan de volgende eisen zijn voldaan:*

☐ IceMaker-reiniging is voorbereid (zie 8.2.5 IceMaker reinigen ^* ).

Instelling activeren*

▶ Instelling in het klantenmenu activeren (zie 6.2 Bedieningslogica).
▷ Spoelen wordt voorbereid (max. 60 Min.): Symbool pulseert.
▷ Waterleidingen worden gespoeld: Symbool knippert.
▷ Spoelproces is beëindigd: Functie is automatisch gedeactiveerd.

IJsblokjes*

Deze instelling maakt de individuele instelling van de grootte van een ijsblokje mogelijk.*

Instelling kiezen*

▶ Waarde in het klantenmenu instellen (zie 6.2 Bedieningslogica).

herinnering

Herinneringen worden akoestisch door een geluidssignaal en optisch door een symbool op het display weergegeven. Het geluidssignaal versterkt zich en wordt luider, totdat de melding wordt beeindigd.

IceMaker-schuiflade aanbrengen*

Deze melding wordt weergegeven, wanneer de IceMakerschuiflade wordt geopend.

▶ De IceMaker-schuiflade er weer inschuiven.
▷ Melding verdwijnt.
▷ IceMaker produceert ijsblokjes.

Instelling activeren

▶ Activeren / deactiveren (zie 6.2 Bedieningslogica).

Resetten

Met deze functie kunnen alle instellingen op de fabrieksinstellingen worden teruggezet. Alle instellingen die u tot nu toe heeft uitgevoerd worden teruggezet op hun oorspronkelijke instelling.

Instelling activeren

▶ Activeren (zie 6.2 Bedieningslogica) .

Apparaat uitschakelen

Deze instelling maakt het mogelijk om het complete apparaat uit te schakelen.

Complete apparaat uitschakelen

Fig. 12

▶ IceMaker uitschakelen .*

▶ Activeren / deactiveren (zie 6.2 Bedieningslogica).

▷ Gedeactiveerd: Display wordt zwart.

6.5 Waarschuwingen

Waarschuwingen worden akoestisch door een geluidssignaal en optisch door een symbool op het display weergegeven. Het geluidssignaal versterkt zich en wordt luider, totdat de melding wordt beeindigd.

6.5.1 Melding

Deur sluiten

De melding wordt weergegeven als de deur te lang openstaat.

De tijd totdat de melding wordt weergegeven kan worden ingesteld.

▶ Alarm beëindigen: Melding bevestigen.

-of-

▶ Deur sluiten.

Stroomuitval

De melding wordt weergegeven als de vriestemperatuur door een stroomonderbreking gestegen is. Als de stroomonderbreking is beeindigd, werkt het apparaat met de laatst ingestelde temperatuur verder.

▶ Alarm beëindigen: Melding bevestigen.
▷ Temperatuuralarm wordt weergegeven (zie Temperatuuralarm).

Temperatuuralarm

De melding wordt weergegeven als de temperatuur niet met de ingestelde temperatuur overeenkomt.

Oorzaken voor temperatuurverschillen kunnen zijn:

• Het plaatsen van warme frisse levensmiddelen in het apparaat.
• Dat bij het hersorteren en het eruit halen van levensmiddelen teveel warme lucht in het apparaat is gestroomd.
• De stroom is te lang uitgevallen.
• Het apparaat is defect.

Als de storing is verholpen, werkt het apparaat met de ingestelde temperatuur verder.

▶ Weergave bevestigen.
▷ Warmste temperatuur wordt weergegeven.
▶ Weergave opnieuw bevestigen.
▷ Statusweergave wordt weergegeven.
▷ Actuele temperatuur wordt weergegeven.

Storing

Deze melding wordt weergegeven als er een storing van het apparaat optreedt. In een onderdeel van het apparaat is een storing opgetreden.

▶ Deur openen.
▶ Foutcode noteren.
▶ Melding bevestigen.
▷ Het geluidssignaal wordt uitgeschakeld.
▷ Het display wisselt naar de statusweergave.
▶ Deur sluiten.

▶ Contact met de klantenservice opnemen (zie 9.4 Klantenservice).

6.5.2 DemoMode

Wanneer op het display „D“ wordt weergegeven, is de previewmodus actief. Deze functie is voor dealers ontwikkeld, omdat alle koudetechnische functies gedeactiveerd zijn.

DemoMode deactiveren

Wanneer een tijd op het display afloopt:
▶ Weergave binnen de aflopende tijd bevestigen.
▷ DemoMode is gedeactiveerd.
Wanneer geen tijd afloopt:
▶ Netstekker uit het stopcontact halen.
▶ Netstekker weer aansluiten.
▷ DemoMode is gedeactiveerd.

7 Uitrusting

7.1 Schuifladen

De schuifladen kunnen voor het reinigen worden verwijderd.

Het eruit halen en erin plaatsen van de schuifladen is afhankelijk van het uitschuifsysteem. Uw apparaat kan verschillende uitschuifsystemen hebben.

Aanwijzing

Het energieverbruik stijgt en het koelvermogen neemt af als de ontluchting niet toereikende is.

Onderste schuiflade in het apparaat laten!
Laat de ventilatieopeningen aan de binnenkant van de achterwand altijd vrij!

7.1.1 Schuiflade eruit halen

Lade geleid op containerrib

Fig. 13
▶ Lade er volledig uittrekken.
▶ Aan voorzijde optillen Fig. 13 (1).
▶ Er naar voren toe uitnemen Fig. 13 (2).

Bovenste lade kantelbaar*

▶ Lade er volledig uittrekken.

▶ Aan voorzijde optillen.

▶ Van onderen optillen.

▶ Er naar voren toe uitnemen.

7.1.2 Schuiflade aanbrengen

Lade geleid op containerrib

▶ Lade schuin achter de stoppers op de containerrib plaatsen Fig. 15 ().

▶ Lade neerlaten.

▶ Er naar achteren erin schuiven.

Bovenste lade is kantelbaar*

▶ Lade schuin achter de achterste stoppers op de containerrib plaatsen Fig. 16 (2).

▶ Lade neerlaten.

▶ Er naar achteren erin schuiven.

7.2 Uitschuifplateau met IceTower*

Fig. 17 Uitschuifplateau met IceTower

(1) IceMaker (3) Bakken voor bijv. pizza,

(2) Inhangschalen voor ijsblokjes

(4) Uitschuifplateau

Op het uitschuifplateau bevinden zich twee hoge bakken (IceTower). In de bak Fig. 17 (2) worden ijsblokjes uit de IceMaker verzameld en bewaard. BakFig. 17 (3) is geschikt voor het bewaren van hoge levensmiddelen zoals pizza's of alcoholische dranken.

Het uitschuifplateau met IceTower is op een glasplaat met uitschuifrails gemonteerd. U kunt het uitschuifplateau ter reiniging uit elkaar nemen.

7.2.1 Uitschuifpateau met IceTower uit elkaar nemen

Bak verwijderen

▶ Bak Fig. 18 (5) aan voorzijde optillen.

▶ Bak verwijderen.

▶ Inhangschaal Fig. 19 (6) verwijderen.

▶ Als ijsblokjes in de inhangschaal zijn: Inhangschaal legen.

Bak en inhangschaal zijn verwijderd en kunnen worden gereinigd. (zie 8.2.4 Uitrusting reinigen)

Uitschuifplateau verwijderen

Zorg ervoor dat aan de volgende vereisten is voldaan:

□ Bakken zijn verwijderd. (zie 7.2.1.1 Bak verwijderen)

Fig. 20

▶ Uitschuifplateau erin schuiven. Fig. 20 (7)

▶ Uitschuifplateau linksvoor optillen. Fig. 20 (8)

▶ Uitschuifplateau rechtsvoor optillen. Fig. 20 (9)
▷ Uitschuifplateau is voor uit de bevestiging losgemaakt.
▶ Uitschuifplateau er naar voren uitnemen. Fig. 20 (10)
▷ Uitschuifplateau is verwijderd en kan worden gereinigd. (zie 8.2.4 Uitrusting reinigen)

7.2.2 Uitschuifplateau met IceTower aanbrengen

Uitschuifplateau aanbrengen

▶ Uitschuifplateau schuin onder de voorste lip aanbrengen.
▶ Schuin erin schuiven. Zorg ervoor dat de aanslag aan beide zijden achter de lip is. Fig. 22 (11)
▶ Uitschuifplateau aan voorzijde neerzetten. Fig. 22 (12)

▶ Uitschuifplateau aan voorzijde omlaag drukken.
▷ Uitschuifplateau vergrendelt hoorbaar.

Bak aanbrengen

Zorg ervoor dat aan de volgende vereisten is voldaan:

□ Uitschuifplateau is aangebracht. (zie 7.2.2.1 Uitschuifplateau aanbrengen)

▶ Uitschuifplateau eruit trekken.
▶ Uitschuifplateau met een hand vasthouden.

Aanwijzing

De bakken zijn zodanig gevormd dat ze niet kunnen worden verwisseld.

▶ Bak schuin op het uitschuifplateau plaatsen. Fig. 24 (13)
▶ Bak er schuin naar achteren inschuiven. Fig. 24 (14)
▶ Bak aan voorzijde neerzetten. Fig. 24 (15)

▶ Inhangschaal Fig. 25 (6) voor ijsblokjes aanbrengen.
▶ Uitschuifplateau met bak (IceTower) er inschuiven. Fig. 25 (16)
▷ Uitschuifplateau met IceTower is volledig aangebracht.

7.3 IceMaker*

De IceMaker dient uitsluitend voor het maken van ijsblokjes in huishoudelijke hoeveelheden.

Zorg ervoor dat aan de volgende voorwaarden zijn voldaan:

• IceMaker is gereinigd (zie 8 Onderhoud).
• IceMaker-schuiflade is volledig erin geschoven.

7.3.1 IJsblokjes produceren

De productiecapaciteit is afhankelijk van de vriestemperatuur. Hoe lager de temperatuur hoe meer ijsblokjes er in een bepaalde periode gemaakt kunnen worden.

Nadat de IceMaker voor de eerste keer wordt ingeschakeld, kan het 24 uur duren totdat het eerste ijsblokje wordt geproduceerd.

▶ Functie IceMaker inschakelen (zie 6.2 Bedieningslogica).
▶ Vele ijsblokjes produceren: Functie Maxlce inschakelen (zie 6.2 Bedieningslogica).
▶ Ijsblokjes gelijkmatig in de schuiflade verdelen om de vulhoeveelheid te verhogen.
▶ Schuiflade sluiten: IceMaker begint weer automatisch met de productie.

Aanwijzing

Wanneer een bepaalde vulhoogte in de IceMaker-schuiflade is bereikt, worden er geen verdere ijsblokjes geproduceerd. De IceMaker vult de schuiflade niet tot de rand.

7.4 VarioSpace

U kunt laden en glazen apparaten uit het apparaat nemen. Zo hebt u plaats voor grote levensmiddelen zoals gevogelte, vlees, delen van groot wild en hoog gebak. Deze kunnen daardoor volledig worden ingevroren en verder worden verwerkt.

▶ Belastingsgrenzen van de lades en glazen platen in acht nemen (zie 9.1 Technische gegevens).

8 Onderhoud

8.1 Apparaat ontdooien

8.1.1 Met NoFrost ontdooien

Met NoFrost-systeem gebeurt het ontdooien automatisch. Het vocht condenseert op de verdamper, wordt regelmatig ontdooid en verdampt.

Het apparaat hoeft niet ontdooid te worden.

Aanwijzing

Waterdruppels kunnen zich op de bodem van het apparaat verzamelen.

Wanneer u het apparaat buiten werking stelt:

▶ Een handdoek voor het apparaat leggen om eventuele waterdruppels die eruit kunnen lopen op te vangen. (zie 10 Buiten bedrijf stellen)

8.2 Apparaat reinigen

8.2.1 Voorbereiden

WAARSCHUWING

Gevaar voor elektrische schok!

▶ Trek de stekker van de koelkast uit het stopcontact of onderbreek de stroomtoevoer.

WAARSCHUWING

Brandgevaar

▶ De buisleidingen van het koelmiddelcircuit niet beschadigen.

▶ Apparaat leegmaken.

▶ Netstekker eruit halen.

8.2.2 Behuizing reinigen

LET OP

Ondeskundige reiniging!

Beschadigingen aan het apparaat.

▶ Uitsluitend zachte poetsdoekjes en een ph-neutrale allesreiniger gebruiker.

WAARSCHUWING

Gevaar voor verwonding en beschadiging door hete stoom! Hete stoom kan brandwonden veroorzaken en de oppervlakken beschadigen.

▶ Gebruik geen stoomreinigers!

▶ Behuizing met een zachte, schone doek schoonvegen. Bij sterke vervuiling lauwwarm water met neutraal reinigingsmiddel gebruiken. Glazen oppervlakken kunnen ook met een glasreinigingsmiddel worden gereinigd.

8.2.3 Binnenruimte reinigen

LET OP

Ondeskundige reiniging!

Beschadigingen aan het apparaat.

▶ Uitsluitend zachte poetsdoekjes en een ph-neutrale allesreiniger gebruiker.

Kunststof vlakken: met een zachte, schone doek, lauwwarm water en een beetje spoelmiddel met de hand reinigen.

▶ Metalen vlakken: met een zachte, schone doek, lauwwarm water en een beetje spoelmiddel met de hand reinigen.

8.2.4 Uitrusting reinigen

LET OP

Ondeskundige reiniging!

Beschadigingen aan het apparaat.

▶ Uitsluitend zachte poetsdoekjes en een ph-neutrale allesreiniger gebruiker.

Reinigen met een zachte, schone doek, lauwwarm water en een beetje spoelmiddel:

- Uittrekbord IceTower*

- Schuiflade

Let op: Magneet van de schuiflade niet verwijderen! Magneet zorgt voor correcte werking van de IceMaker.*

- Invriesblad*

Reinigen in de vaatwasser tot 60 °C:

- IJsblokjeshouder*

- IJsblokjesschep*

▶ Uitrusting demonteren: zie betreffende hoofdstuk.

▶ Uitrusting reinigen.

8.2.5 IceMaker reinigen*

De IceMaker kan op verschillende manieren worden gereinigd.

De reiniging moet worden uitgevoerd bij:

□ Eerste inbedrijfname

□ Niet gebruik langer dan 5 dagen.*

Zorg ervoor dat aan de volgende eisen zijn voldaan:

☐ IceMaker-schuiflade is leeggemaakt.

☐ IceMaker-schuiflade is erin geschoven.

□ IceMaker is geactiveerd. (zie 6.2 Bedieningslogica)

Bij de eerste inbedrijfstelling of wanneer het apparaat gedurende langere tijd niet is gebruikt

IceMaker met functie TubeClean reinigen.

▶ Functie TubeClean activeren. (zie 6.2 Bedieningslogica)

▷ Spoelen wordt voorbereid (max. 60 min.): Symbool pulseert.

▷ Waterleidingen worden gespoeld: Symbool knippert.
▷ Spoelproces is beëindigd: Functie is automatisch gedeactiveerd.
▶ IceMaker-schuiflade eruit halen en bak verwijderen.
▶ IceMaker-schuiflade met warm water en een beetje spoel-middel reinigen.
▶ De IceMaker-schuiflade er weer inschuiven.
▷ De productie van ijsblokjes start automatisch.
▶ IJsblokjes die 24 uur na de eerste productie van ijsblokjes zijn gemaakt, afvoeren.

Bij een reinigingsbehoefte

IceMaker handmatig reinigen.

▶ IceMaker-schuiflade eruit halen en met warm water en een beetje spoelmiddel reinigen.

▶ De IceMaker-schuiflade er weer inschuiven.

▷ De productie van ijsblokjes start automatisch.

8.2.6 Na het reinigen

▶ Apparaat en uitrustingsdelen droogwrijven.
▶ Apparaat aansluiten en inschakelen.
▶ SuperFrost inschakelen (zie 6.3 Functies). Wanneer de temperatuur voldoende koud is:
▶ Levensmiddelen plaatsen.
▶ Reiniging regelmatig herhalen.

9 Klantenhulp

Temperatuurbereik
Invriezen -28 °C tot -15 °C
Maximale invriescapaciteit / 24 uur
Vriesgedeelte Zie het	typeplaatje onder „invriescapaciteit ... /24 uur”
Maximaal laadgewicht van de uitrusting
Uitrusting Apparaat-	breedte55 cm (zie montage-handleiding, afmeting apparaat)	Apparaat-breedte60 cm (zie montage-handleiding, afmeting apparaat)	Apparaat-breedte70 cm (zie montage-handleiding, afmeting apparaat)
Schuiflade 12 kg 12 kg
Productie ijsblokjes*
Productie van ijsblokjes / 24 uur	Bij temperatuur -18 °C: 1,2 kg ijsblokjes
maximale productie van ijsblokjes / 24 uur	Als de functie Maxlce actief is: 1,5 kg ijsblokjes

9.2 Bedrijfsgeluiden

Het apparaat veroorzaakt tijdens de werking verschillende loopgeluiden.

- Bij een lage koelcapaciteit werkt het apparaat zuiniger, maar langer. De geluidssterkte is lager.

- Bij een krachtige koelcapaciteit worden levensmiddelen sneller gekoeld. De geluidssterkte is hoger.

Voorbeelden:

• Geactiveerde functies (zie 6.3 Functies)
• Draaiende ventilator
• Vers erin gelegde levensmiddelen
• Hoge omgevingstemperatuur
• Lang geopende deur

Geluiden	Mogelijke oorzaak	Type geluid
Borrelen en ruisen	Koelmiddel stroomt in het koelcircuit.	Normaal werkingsgeluid
Blazen en sissen	Koelmiddel spuit in het koelcircuit.	Normaal werkingsgeluid
Brommen	Het apparaat koelt. De geluidssterkte is afhankelijk van de koelcapaciteit.	Normaal werkingsgeluid
Zoemen en ruisen	De ventilator draait.	Normaal bedrijfsgeluid
Klikken	Componenten worden in- en uitgeschakeld	Normaal schakelgeluid
Ratelen of zoemen	Ventielen of klappen zijn actief.	Normaal schakelgeluid

Geluiden	Mogelijke oorzaak	Type geluid	Oplossen
Trilling	Ongeschikte opbouw.	Foutgeluid	Apparaat met stelvoeten horizontaal uitlijnen.
Klapperen	Uitrusting, Voorwerpen aan de binnenkant van het apparaat	Foutgeluid	Uitrustingsdelen bevestigen.Afstand tussen de voorwerpen laten.

Uw apparaat is zo geconstrueerd en gemaakt dat de functionele veiligheid en een lange levensduur gegarandeerd zijn. Mocht er tijdens het bedrijf toch een storing optreden, controleer dan a.u.b. of de storing te wijten is aan een bedieningsfout. In dat geval moet u tijdens de garantieperiode de ontstane kosten zelf betalen.

De volgende storingen kunt u zelf oplossen.

9.3.1 Apparaatfunctie

Probleem Oorzaak Oplossing
Het apparaat werkt niet.	→ Het apparaat is niet ingeschakeld.	► Apparaat inschakelen.
	→ De netstekker zit niet correct in het stopcontact.	► De netstekker controleren.
	→ De zekering van de netstekker is niet in orde.	► Zekering controleren.
	→ Stroomuitval	► Apparaat gesloten houden.► Levensmiddelen beschermen: Koelaccu's boven op de levensmiddelen leggen of een decentrale vrieskast gebruiken als de stroomuitval langer duurt.► Ontdooide levensmiddelen niet meer invriezen.
	→ De apparaatstekker is niet correct in het apparaat gestoken.	► Apparaatstekker controleren.
Temperatuur is niet voldoende koud.	→ De apparaatdeur is niet correct gesloten.	► Apparaat sluiten.
	→ De be- en ontluchting is niet toereikend.	► Ventilatieroosters vrijmaken en reinigen.
	→ De omgevingstemperatuur is te hoog.	► Probleemoplossing: (zie 1.3 Toepassingsgebied van het apparaat) .
	→ Het apparaat werd te vaak of te lang geopend.	► Afwachten of de gewenste temperatuur zichzelf weer instelt. Indien dit niet het geval is, contact met de klantenservice opnemen (zie 9.4 Klantenservice) .
	→ Er werden grote hoeveelheden verse levensmiddelen zonder SuperFrost erin gelegd.	► Probleemoplossing: (zie SuperFrost)
	→ De temperatuur is verkeerd ingesteld.	► Stel de temperatuur lager in en controleer deze na 24 uur.
	→ Het apparaat staat te dicht bij een warmtebron (fornuis, verwarming enz.).	► Verander de standplaats van het apparaat of van de warmtebron.
Het deurrubber is defect of moet om een andere reden worden vervangen.	→ Het deurrubber kan worden vervangen. Er kan zonder gereedschap een nieuw deurrubber worden geplaatst.	► Neem contact op met de Technische Dienst (zie 9.4 Klan-tenservice) .
Het apparaat is bevoren of er heeft zich condenswater gevormd.	→ Het deurrubber kan uit de groef geschoven zijn.	► Het deurrubber op een correcte passing in de groef controleren.
Het apparaat is aan de buitenkant warm*.	→ De warmte van het koelcircuit wordt ter voorkoming van condenswater gebruikt.	► Dit is normaal.

9.3.2 Uitrusting

Probleem Oorzaak Oplossing
De IceMaker kan niet worden ingeschakeld.*	→ Het apparaat en zodoende de IceMaker zijn niet aangesloten.
De IceMaker maakt geen ijsblokjes.*	→ De IceMaker is niet ingeschakeld.

Probleem Oorzaak Oplossing
	→ De schuiflade van de IceMaker is niet correct gesloten.	► De schuiflade correct erin schuiven.
	→ De wateraansluiting is niet open.	► De wateraansluiting openen.*

9.4 Klantenservice

Controleer eerst of u de fout zelf kunt oplossen (zie 9 Klanten-hulp). Als dit niet het geval is, dient u contact op te nemen met de klantenservice.

Het adres staat in de bijgevoegde brochure „Liebherr-Service“.

WAARSCHUWING

Ondeskundige reparatie!

Verwondingen.

▶ Reparaties en ingrepen aan het apparaat en de stroomaansluiting die niet uitdrukkelijk genoemd worden (zie 8 Onderhoud), uitsluitend door de Technische Dienst laten uitvoeren.
▶ Beschadigde netaansluiting alleen door de fabrikant, de klantenservice of een dergelijk gekwalificeerde persoon laten vervangen.
▶ Bij apparaten met stekker voor koelapparaten mag ook de klant zelf de vervanging uitvoeren.

9.4.1 Contact met de klantenservice opnemen

Zorg ervoor dat u de volgende informatie van het apparaat ter beschikking heeft:

□ Apparaataanduiding (model en index)
□ Servicenr. (Service)
□ Serienr. (S-Nr.)
▶ Apparaatgegevens via het display oproepen (zie Info).
-of-
▶ Apparaatgegevens van het typeplaatje lezen (zie 9.5 Typeplaatje).
▶ Apparaatinformatie noteren.
▶ Contact met de klantenservice opnemen: Fout en apparaat-informatie mededelen.
▷ Dit maakt een snelle en doelgerichte service mogelijk.
▶ Overige aanwijzingen van de klantenservice opvolgen.

9.5 Typeplaatje

Het typeplaatje bevindt zich aan de achterkant van de schuif-laden, aan de binnenkant van het apparaat.

(1) Apparaatbeschrijving
(3) Serienr.
(2) Servicenr.

▶ Informatie van het typeplaatje lezen.

10 Buiten bedrijf stellen

▶ Apparaat leegmaken.

▶ IceMaker uitschakelen .*
▶ Apparaat uitschakelen (zie 6.4 Instellingen) .
▶ Netstekker eruit halen.
Indien nodig de apparaatstekker eruit halen: Eruit halen en gelijktijdig van links naar rechts bewegen.
▶ Handdoek voor het apparaat leggen om eventueel vrijkomende waterdruppels op te vangen.
▶ Apparaat reinigen (zie 8.2 Apparaat reinigen) .
▶ Deur open laten, zodat geen slechte geur kan ontstaan.

11 Apparaat afdanken

WAARSCHUWING

Insluitgevaar voor kinderen!

Voordat u oude koel- en vrieskasten afvoert:

▶ Deuren demonteren.
Legplateaus in het apparaat laten, zodat kinderen niet eenvoudig in het apparaat kunnen klimmen.

Het apparaat bevat nog waardevolle materialen en mag niet met het gewoon huis- of grofvuil worden meegegeven. Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig de plaatselijk geldende voorschriften en wetten.

WAARSCHUWING

Vrijkomend koudemiddel en olie!

Brand. Het gebruikte koelmiddel is milieuvriendelijk maar wel brandbaar. De gebruikte olie is ook brandbaar. Vrijkomend koelmiddel en vrijkomende olie kunnen bij hoge concentratie en in contact met een externe warmtebron ontvlammen.

▶ Buisleidingen van de koelmiddelkringloop en compressor niet beschadigen.

Het afgedankte apparaat tijdens het transport niet beschadigen aan het koelmiddelcircuit zodat het koelmiddel dat het bevat (gegevens op het typeplaatje (zie 9.5 Typeplaatje) ) en de olie niet ongecontroleerd kunnen ontsnappen.

Voor Duitsland:

bij de plaatselijke recycling- / materiaalverwerkingsbedrijven kan het apparaat gratis via de verzamelcontainer, klasse 1, worden afgevoerd. Bij de aanschaf van een nieuw koel- / vries-apparaat en een verkoopoppervlak > 400 m ² wordt het oude apparaat ook gratis via de winkel ingenomen.

Apparaat onbruikbaar maken:

▶ Trek de stekker uit.
▶ Aansluitkabel op het apparaat verwijderen.

Datum van uitgave: 20220114

Artikelnr.-index: 7088347-00
