Type product	Noodverlichting (emergency lighting)
Merk	Philips
Model	38465700 (serie LED31S t/m LED160S)
Soort verlichting	LED
Toepassing	Noodverlichting, onderhoudsverlichting
Lichtopbrengst AC	3100 - 16000 lumen (afhankelijk van variant)
Vermogen AC	21 - 89 W
Vermogen DC (noodmodus)	3 - 13 W
Spanning DC	168 - 275 V
Driver type	PSD/SR, PSED/SRED (nooddriver)
Noodverlichtingsfunctie	Zelfgetest, onderhoudsvrij
IP-classificatie	IP54
Afmetingen (lengte)	1138 mm (voor LL512X) tot 2395 mm (voor LL623X)
Gewicht (geschat)	Ca. 1,5 - 6 kg
Kleurtemperatuur	Niet gespecificeerd
Montage	Plafondmontage (inbouw of opbouw)
Beveiliging (zekering)	1 x 0,8 A
Aansluitingen	N, L1-L3, DA+/SR+, DA-/SR-
Materiaal	Metaal, kunststof
Geschikt voor	Noodverlichtingssystemen met centrale voeding
Onderhoud	Periodiek testen, reinigen van het armatuur
Reiniging	Met een droge, zachte doek
Veiligheid	Voldoet aan EN 60598-2-22
Reserveonderdelen	Driver, LED-module, afdekking

Veelgestelde vragen - 38465700 PHILIPS

Hoe installeer ik de Philips noodverlichting 38465700?

Volg de meegeleverde handleiding. Zorg dat de voedingsspanning is uitgeschakeld. Sluit de draden aan op de juiste klemmen (N, L1-L3, DA+/SR+, DA-/SR-). Gebruik de juiste zekering (0,8A).

Wat is het verschil tussen PSD en PSED varianten?

PSD is voor niet-noodverlichting, PSED is voor noodverlichting met een geïntegreerde batterij. PSED/SRED varianten hebben een noodfunctie.

Hoe test ik de noodverlichting?

De noodverlichting heeft een zelfgetsysteem. Druk op de testknop of simuleer een stroomuitval. De lamp schakelt automatisch over op batterijvoeding en blijft branden.

Wat is de maximale lengte van de trunk (LL512X/LL523X)?

De maximale lengte is 2395 mm voor LL523X. Dit is inclusief afdekkingen. Zorg voor voldoende ondersteuning.

Kan ik deze verlichting dimmen?

Nee, deze noodverlichting is niet dimbaar. De driver is geschikt voor aan/uit-schakeling en noodbedrijf.

Welke zekering moet ik gebruiken?

Gebruik een zekering van 0,8A voor de nooddriver. Zie de specificaties in de handleiding.

Hoe reinig ik het armatuur?

Schakel de spanning uit. Reinig met een droge, zachte doek. Gebruik geen water of reinigingsmiddelen.

Wat is de IP-waarde van deze verlichting?

De IP-classificatie is IP54, wat betekent dat het stof- en spatwaterdicht is.

Kan ik LED-modules vervangen?

Ja, LED-modules zijn vervangbaar. Neem contact op met een vakman voor vervanging. Gebruik alleen originele Philips onderdelen.

Wat is de garantie op dit product?

De garantietermijn is doorgaans 5 jaar, maar kan variëren. Controleer de aankoopvoorwaarden.

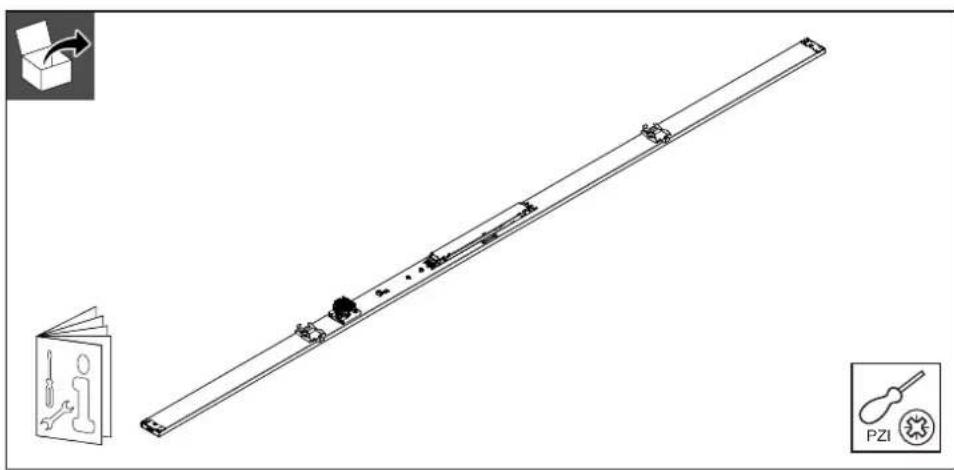

GEBRUIKSAANWIJZING 38465700 PHILIPS

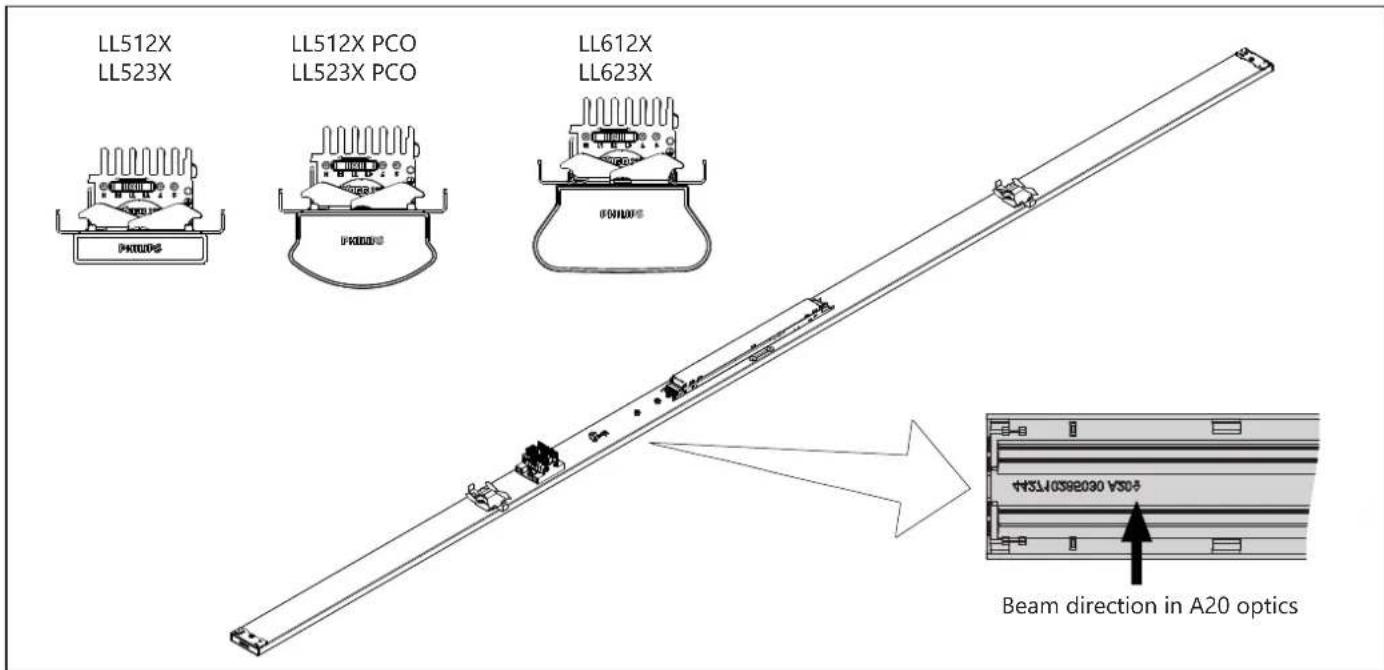

L(mm)	LED31S LED50S LED61S LED62S LED100S LED123S PSD/SR PSD/SR PSD/SR PSD/SR PSD/SR PSD/SR PSD/SR P(W) P(W) P(W) P(W) P(W)						LED160S PSD/SR P(W)
LL512X 1138 21 36 45								1.30
LL523X 2276 41 71 89							127	2.40
LL612X 1257 21 36 45								4.25
LL623X 2395 41 71 89								6.00
Emergency Lighting PSED / SRED Versions
	LED31S	LED50S	LED50S XT	LED61S	LED61S XT	LED62S	LED100S LE D123S LED100S XT	LED160S LED160S XT
Driver Type	35W	35W	Xit 100W	60W	Xit 100W	60W	Xit 100W	Xit 100W
AC Lument output [lm]	3100	5000		6100		6200	10000	12300
AC Power [W]	21	36	36	45	45	41	71	89
DC Lumen Output [lm]	465	750	750	915	915	930	1500	1845
DC Power [W]	3	5	5	7	7	6	11	13
DC Voltage Range [V]	168 ... 275
PSED / SRED FUSE	1 x 0.8A

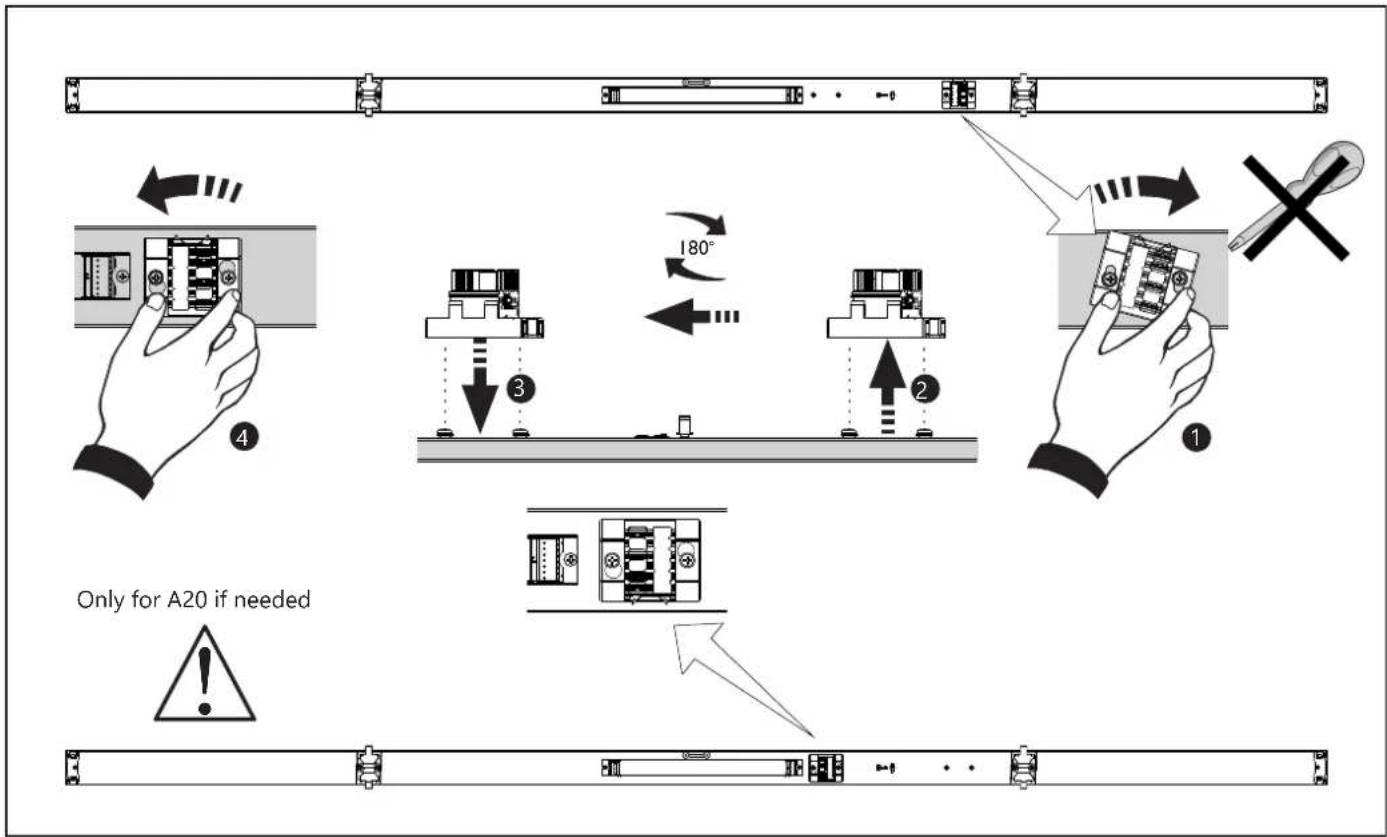

Phase Selection
L1 / L2 / L3

FRONT SIDE BACK SIDE

	PE	N L1	FRONT SIDE BACK SIDE				6 7 8 9 10 11 LL...T 7... LL...T 9... LL...T 13...	Trunk Compatibility
			L2 L3		4	5
PSD7 / SR7	PE	N	←→	L	→→	DA+/SR+ DA-/SR-		√	√	√
PSD13 ELP / SR13 ELP	PE	N	←→	L	→→	DA+/SR+ DA-/SR-	LL / NN **	×	√***	√
PSD13 ELD / SR13 ELD	PE	N	←→	L	→→	DA+/SR+ DA-/SR-	LL, NN / DA+, DA- **	×	×	√
PSED7 / SRED7	PE	N	←→	L	→→	DA+/SR+ DA-/SR-		√	√	√
PSED13 / SRED13	PE	*	←→	*	→→	DA+/SR+ DA-/SR-	*	×	√***	√

* Wires to be connected by installer (available PINs: N,L1-L3, 6-11)
** Wires to be connected by installer (available PINs: 6-11)
*** Available lines in trunk (N, L1-L3, 4, 5, 6, 7)

		LED31S		LED50S		LED50S XT	LED61S		LED61S XT	LED62S		LED100S LED123S		LED160S
	Driver Type	35W PSD SR		35W PSD SR		Xit 100W PSD/SR	60W PSD SR		Xit 100W PSD/SR	60W PSD SR		LED100S XT Xit 100W PSD/SR	LED123S XT Xit 100W PSD/SR	LED160S XT Xit 150W PSD/SR
	Imax (A)	21		21		4.5	21		4.5	21		4.5	4.5	5.1
	Tref (μs)	280		280		1000	280		1000	280		1000	1000	760
	MCB Max No Of Panels
	B 10A	15	13	15	13	11	15	13	11	15	13	11	11	7
	B 13A	19	17	19	17	14	19	17	14	19	17	14	14	9
	B 16A	24	21	24	21	18	24	21	18	24	21	18	18	12
	B 20A	30	26	30	26	22	30	26	22	30	26	22	22	15
	B 25A	37	32	37	32	28	37	32	28	37	32	28	28	18
	C 10A	24	21	24	21	18	24	21	18	24	21	18	18	12
	C 13A	32	28	32	28	24	32	28	24	32	28	24	24	16
	C 16A	40	35	40	35	30	40	35	30	40	35	30	30	20
	C 20A	49	43	49	43	37	49	43	37	49	43	37	37	24
	C 25A	62	54	62	54	46	62	54	46	62	54	46	46	31

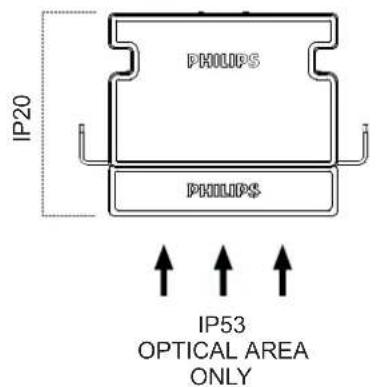

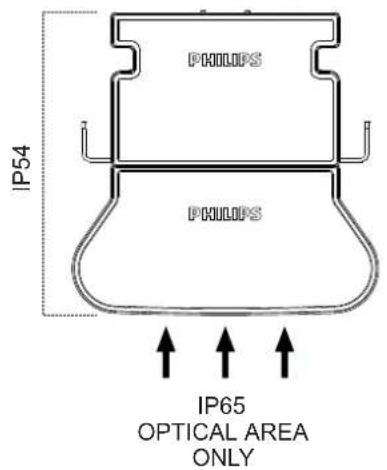

SYSTEM IP
LL500T + LL500X LL500T + LL500XPCO LL600T + LL600X

IP54 BLIND COVER POSITION
