ES-CAM4A - Bewakingscamera eTiger - Gratis gebruiksaanwijzing en handleiding

Type product	Bewakingscamera
Merk	eTiger
Model	ES-CAM4A
Beeldsensor	1/3.2" CMOS, 2 MP
Videoresolutie	320x240, 640x480, 1280x720 (H.264)
Digitale zoom	2x
Rotatie (motorisch)	Horizontaal -175° tot +175°, verticaal 0° tot 110°
Lens	Focaal 3,8 mm, diafragma F2.2
Nachtzicht	6 infrarood LED's, bereik tot 8 m
Kijkhoek	Horizontaal 57°, verticaal 31°, diagonaal 66°
Beeldsnelheid	Maximaal 25 fps
Audiocommunicatie	Ingebouwde microfoon en luidspreker, compressie G.711/PCM/AAC
Draadloos	Wi-Fi IEEE 802.11 b/g/n
Processor / geheugen	580 MHz, DRAM 128 MB, Flash 16 MB
Afmetingen (L x B x H)	107,9 x 107,9 x 116,8 mm
Gewicht	280 g
Voeding	5 V / 2 A, AC-adapter 110-240 V
Compatibiliteit	Smartphones (iOS/Android), tablets, pc, Mac
App	iSecurity+ (gratis via App Store / Google Play)
Bewegingsdetectie	Ja, instelbaar in app
Montage	Muurbracket meegeleverd
Bedrijfstemperatuur	0°C tot 40°C, luchtvochtigheid 20-80% (niet condenserend)
Inhoud verpakking	Camera, montagesteun, AC-adapter, handleiding

Veelgestelde vragen - ES-CAM4A eTiger

Hoe verbind ik de eTiger ES-CAM4A met mijn smartphone?

Download de app iSecurity+ uit de App Store of Google Play. Verbind uw smartphone met het Wi-Fi-netwerk 'ES-CAM4A XXXX'. Start de app en volg de installatie-assistent om de camera aan uw thuisnetwerk toe te voegen.

Wat moet ik doen als de LED oranje knippert?

Een oranje knipperende LED betekent dat de camera geen verbinding heeft met een netwerk. Houd de resetknop achterop ca. 5 seconden ingedrukt om de camera opnieuw op te starten. Als het probleem aanhoudt, stel de camera dan terug naar fabrieksinstellingen door de knop langer dan 12 seconden in te drukken.

Kan ik de camera handmatig draaien?

Nee, draai de camera nooit met de hand omhoog, omlaag, links of rechts. Gebruik de app om de camera via motorische rotatie te bewegen. Handmatig draaien kan de camera beschadigen.

Hoe stel ik bewegingsdetectie in?

Open de iSecurity+ app, ga naar de instellingen van de camera en schakel de optie bewegingsdetectie in. De app stuurt een melding wanneer de camera beweging detecteert.

Wat zit er in de verpakking?

De verpakking bevat: de ES-CAM4A camera, een montagesteun, een AC-adapter en een gebruikershandleiding.

Is de camera waterdicht?

Nee, de camera is niet waterdicht. Gebruik de camera alleen binnen of op een plek waar hij niet wordt blootgesteld aan regen of vocht.

Hoe kan ik de camera aan de muur monteren?

Verwijder de voet van de camera, bevestig de voet met de meegeleverde schroeven en pluggen aan de muur, en plaats de camera terug op de voet. Draai de camera vast.

Wat is het bereik van het nachtzicht?

De camera heeft 6 infrarood LED's en biedt nachtzicht tot 8 meter.

Hoe reset ik de camera naar fabrieksinstellingen?

Houd de resetknop aan de achterzijde van de camera langer dan 12 seconden ingedrukt totdat de LED aan de voorkant oranje knippert. Laat de knop los; de camera wordt teruggezet naar fabrieksinstellingen.

Kan ik de camera via een computer bekijken?

Ja, ga naar het webportaal https://app.isecurityplus.com/app/c/login.html en log in met uw iSecurity+ account om de camera vanaf een computer te bekijken.

GEBRUIKSAANWIJZING ES-CAM4A eTiger

Gemotoriseerde IP-camera

Specifications

• Beeldsensor: 1/3.2" CMOS, 2 MP
• Videoresolutie 320x240, 640x480, 1280x720 (H.264)
• Digitale zoom: x2
• Rotatie: horizontaal (-175° / +175°), verticaal (0° / 110°)
• Focaal: 3,8mm, Diafragma: F2.2
• 6 infrarood LED-lampjes voor zicht 's nachts (max. 8 m)
• Zichtbereik: Horizontaal: 57° / Verticaal: 31° / Diagonaal: 66°
• Vernieuwingsfrequentie: tot 25 beelden/sec.
• Processor: 580MHz, DRAM: 128MB, Flash: 16MB
• Wi-Fi: IEEE 802.11 b/g/n
• Ingebouwde microfoon en luidspreker
• Audiocompressie: G.711, PCM, AAC
• Afmetingen: 107,9 x 107,9 x 116,8 mm
• Gewicht: 280 g
• Voeding: 5V 2A, 110\~240V/ DC-aansluiting
• Compatibel met smartphones met iOS en Android / Tablets / PC / Mac

- Gebruiksvoorwaarden: 0°C tot 40°C (vochtigheid: 20%\~80%, niet condense-rend)

Inhoud van de verpakking

• ES-CAM4A x1
• Montagesteun x1
• AC-adapter x1
• Gebruikershandleiding x1

Android- en iOS-apps

Download vóór het gebruik van de ESCAM4A de app iSecurity+ in de App Store of via Google Play.

De camera aansluiten

Sluit de AC-adapter aan op de ES-CAM4A en op het stopcontact.

Let op: de camera nooit met de hand omhoog, omlaag, naar links of naar rechts draaien. Hierdoor kunt u de camera beschadigen.

Initialisatie van de configuratie

Twee minuten na het aansluiten van de ES-CAM4A, draait de camera en begint het LED-lampje afwisselend groen en oranje te knipperen. Dit betekent dat de camera zich nu in de verbindingsmodus bevindt.

Uw smartphone verbinden met de camera

iOS Android

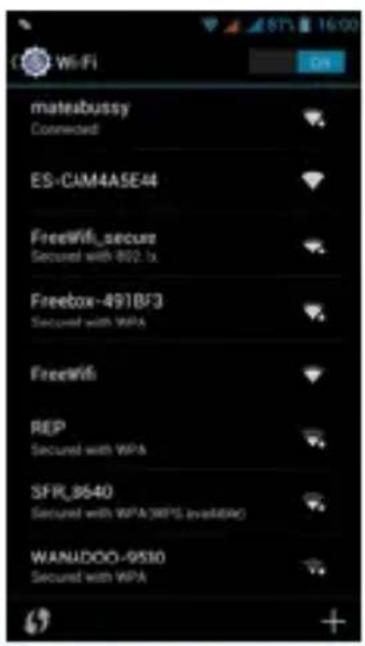

Ga naar de Wi-Fi-instellingen van uw smartphone en kies het netwerk "ES-CAM4A XXXX" (de laatste 4 cijfers staan voor de laatste 4 cijfers van de MAC ID achter op de camera).

De app iSecurity+ starten

iOS Android

Configuratie van de camera

Kies "Continue" [Doorgaan] en volg de instructies van de installatie-assistent.

iOS Android

Voorbeeldweerga- ve van de camera

Wat de camera waarneemt, wordt weergegeven op de interface: de camera is verbonden.

[Camera verbinden met het internet].

iOS Android

Verbinding van de camera met het internet

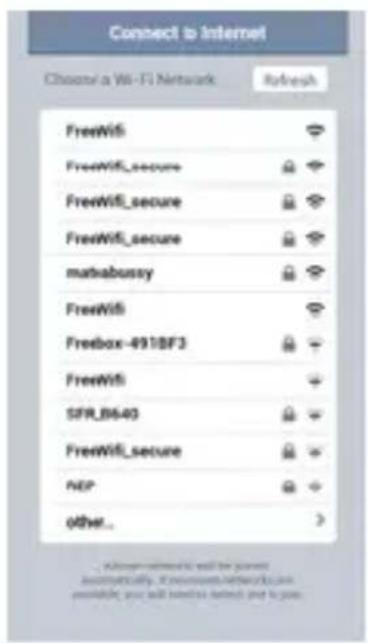

Kies het Wi-Fi-net-werk waarmee de camera verbinding moet maken (ADSL-modem, router, enz...).

iOS Android

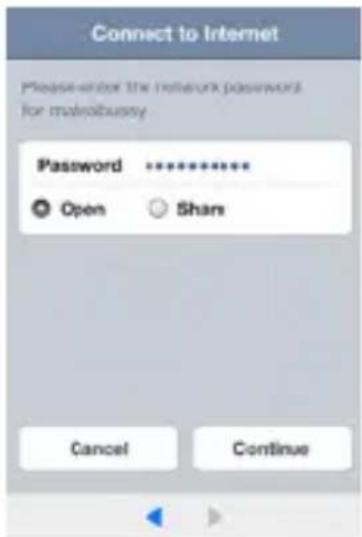

Voer het wachtwoord in van het gekozen Wi-Fi-netwerk en druk op "Continue" [Doorgaan]".

Opmerking

Het kan enkele minuten duren voordat de camera verbinding heeft gemaakt met het internet.

iOS Android

Verbinding met iSecurity+

Maak een iSecurity+ account aan door de velden in te vullen.

iOS Android

Voer uw iSecurity+ gebruikersnaam en wachtwoord in om in te loggen.

iOS Android

Het profiel van de camera maken

Kies een naam en een omschrijving voor de camera en druk op "Continue" [Doorgaan].

Opmerking

De registratie van de camera op de iSecurity+ server duurt slechts enkele seconden.

iOS Android

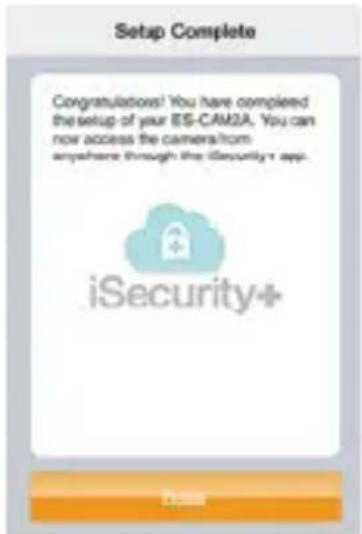

Voltooien van de installatie

iOS Android

U kunt uw Android-of iOS-smartphone/tablet gebruiken voor toegang tot de camera via een internetverbinding.

Om verbinding te maken met een andere smartphone drukt u één maal op de reset-knop achter op de camera. Het LED-lampje aan de voorkant van de camera knippert afwisselend groen en oranje. U kunt het proces nu opnieuw beginnen vanaf pagina 4 "Uw smartphone verbinden met de camera".

Opmerking

Wanneer u onbedoeld op de reset-knop achter op de camera heeft gedrukt en u geen verbinding wilt maken met een andere smartphone, druk dan nogmaals op de reset-knop.

Bedieningsfuncties op de camera

iOS Android

Spreken/luisteren via de camera

Om een gesprek te beginnen via de camera, schakelt u het geluid in door op te klikken en houdt u het ♦pictogram vast tijdens het spreken.

Inzoomen/Uitzoomen/Draaien

U kunt in- en uitzoomen door uw duim en wijsvinger op het scherm naar elkaar toe of van elkaar af te bewegen (pinching). Klik twee maal op het scherm om de zoom te resetten.

U kunt de camera draaien door op het scherm te schuiven. De camera kan in vier richtingen draaien (omhoog, omlaag, naar rechts, naar links).

Betekenis van LED-lampjes

LED-lampje aan de voorkant

Groen

Verbonden met het lokale netwerk

Groen - Knippert

Bezig met zoeken naar Wi-Fi-netwerken

Oranje - Knippert

Niet verbonden met een netwerk

Groen/Oranje - Knippert

Gereed voor Wi-Fi-configuratie

Reset-knop (aan de achterkant)

Groen

Configuratiemodus aan

Oranje

Initialisatie van configuratiemodus

Uit

Configuratiemodus uit

Bewegingsdetectie en waarschuwingen

Als de camera is ingeschakeld, waarschuwt de iSecurity+ app u wanneer de camera een indringer of een beweging detecteert. U kunt iSecurity+ downloaden via Google Play en de App Store.

Deze functie is standaard uitgeschakeld. U kunt de functie inschakelen in de instellingen van de iSecurity+ app.

Toegang tot de camera vanaf een computer

Klik op onderstaande link voor toegang tot de camera vanaf een computer: https://app.isecurityplus.com/app/c/login.html

Installatie

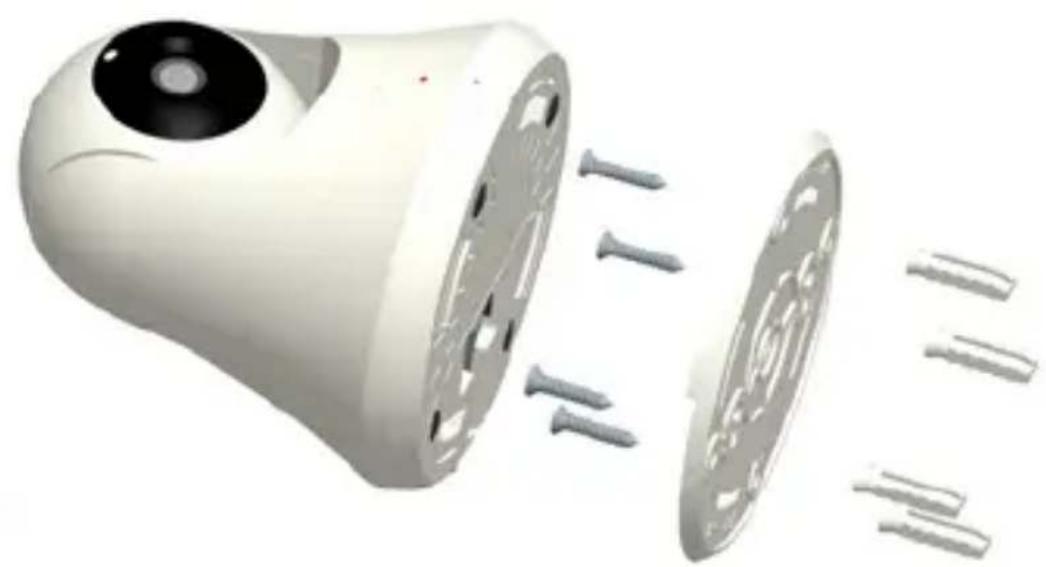

Om de ES-CAM4A aan de muur te monteren, verwijdert u de voet van de camera.

Bevestig de voet aan de muur met de schroeven en pluggen in de verpakking. Breng de camera opnieuw aan op de voet en schroef ze vast (zie tekening hieronder).

Druk langer dan 12 seconden op de knop achter op de camera totdat het LED-lampje aan de voorkant oranje begint te knipperen om de fabrieksinstellingen te herstellen.

Bij verbindingsproblemen kunt u de ES-CAM4A opnieuw opstarten door 5 seconden lang op de knop achter op de camera te drukken.

Waarschuwingen

Dit symbool waarschuwt de gebruiker voor de aanwezigheid van niet geïsoleerde "gevaarlijke spanning" in de behuizing van het product. De spanning is hoog genoeg om elektrische schokken te veroorzaken.

Het uitroepteken in een driehoek wijst de gebruiker op belangrijke gebruiks- en onderhoudsinstructies in de meegeleverde documentatie.

Om brand en elektrische schokken te voorkomen, mag dit PRODUCT niet worden blootgesteld aan regen of vocht.

Het apparaat mag niet worden blootgesteld aan druppels of spatten. Voorwerpen gevuld met vloeistof, zoals een vaas, mogen niet op het apparaat worden geplaatst.

Om elektrische schokken te voorkomen, mag u de behuizing niet openen. Laat onderhoud uitsluitend uitvoeren door gekwalificeerde onderhoudsmonteurs.

Wettelijke informatie voor de VS

Deze apparatuur is getest en goedgekeurd als digitaal apparaat overeenkomstig Deel 15 van de FCC-voorschriften. De grenzen van deze klasse garanderen een redelijke bescherming tegen schadelijke storingen van apparatuur in woonhuizen. Dit apparaat produceert en gebruikt radiofrequente energie en kan deze uitstralen en kan, indien het apparaat niet volgens de aanwijzingen wordt geïnstalleerd en gebruikt, schadelijke storingen van radiocommunicatie veroorzaken.

Storingen in bepaalde installaties kunnen nooit volledig worden uitgesloten. Indien dit apparaat schadelijke storingen van radio- en televisieontvangst veroorzaakt, hetgeen kan worden vastgesteld door het apparaat aan en uit te zetten, dan kan de gebruiker de storing proberen te verhelpen door middel van de volgende maatregelen:

- Verander de plaats of de richting van de ontvangstantenne.

- Zet het apparaat en de ontvanger verder uit elkaar.

- Sluit het apparaat aan op een wandcontactdoos die is aangesloten op een ander circuit dan dat van de ontvanger.

- Neem contact op met de dealer of met een erkende radio- of televisiemonteur voor hulp.

Veiligheidsinformatie

- De camera niet rechtstreeks op de zon richten om beschadiging van de beeld-sensor te voorkomen.

- De camera niet blootstellen aan hitte om elektrische schokken te voorkomen.

- De camera niet blootstellen aan regen of vocht.

- De camera niet zelf openen, demonteren, repareren of onderhouden. Dit kan tot elektrische schokken en andere risico's leiden.

- Bij aanwijzingen van verkeerd gebruik, misbruik of knoeien met de camera komt de garantie te vervallen.

- Conform de FCC-richtlijnen voor blootstelling aan radiofrequentie moet voor de installatie en het gebruik van deze apparatuur een minimale afstand van 20 cm tussen de stralingsbron en uw lichaam in acht worden genomen. Gebruik uitsluitend de meegeleverde antenne.

DE CAMERA NOOIT MET DE HAND OMHOOG, OMLAAG, NAAR LINKS OF NAAR RECHTS DRAAIEN. HIERDOOR KUNT U DE CAMERA BESCHADIGEN.

Normen

Dit product is voorzien van het afvalscheidingssymbool voor elektrische en elektronische apparatuur (WEEE-logo). Dit betekent dat dit product moet worden verwijderd volgens de Europese richtlijn 2002/96/EG. Zo kan het worden gerecycled of worden gedemonteerd om de schadelijke gevolgen voor het milieu zoveel mogelijk te beperken.

Neem voor meer informatie contact op met uw gemeente.

Elektronische producten die niet gescheiden worden verwijderd zijn schadelijk voor het milieu en de gezondheid omdat ze gevaarlijke stoffen bevatten.

Conform de Europese regelgeving. Dit product voldoet aan de belangrijkste eisen en andere relevante bepalingen van de Richtlijn 1999/5/EG (R&TTE).

Dit product is ontworpen en vervaardigd volgens de richtlijn 2002/95/EG van het Europees Parlement en de Raad ten aanzien van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS-richtlijn - RoHS). Er wordt vanuit gegaan dat het product voldoet aan de maximum concentratievoorschriften die zijn vastgesteld door het Europese technische aanpassingscomité (TAC).

Extra functies van iSecurity+

Voor meer informatie over de functies van de app (registratie voor cloud-opslag, app-instellingen, enz.) en voor het downloaden van de nieuwste updates (firmware of app) gaat u naar de website van iSecurity+: www.isecurityplus.com

eTIGER®
