ES-D4A - Domotica eTiger - Gratis gebruiksaanwijzing en handleiding

Type product	Domotica-controller
Afmetingen (B x D x H)	120 mm x 80 mm x 30 mm
Gewicht	200 g
Voeding	5V DC via USB (adapter niet inbegrepen)
Draadloze protocollen	Wi-Fi 2.4 GHz, Zigbee
Bereik	30 meter binnenshuis
Maximale belasting	10 apparaten gelijktijdig
Functies	Spraakbesturing (Alexa/Google Assistant), slimme schema's, app-bediening, meldingen
Compatibiliteit	iOS, Android; eTiger ecosysteem
Installatie	Stap-voor-stap via app
Onderhoud en reiniging	Afnemen met droge doek; geen vloeistoffen
Veiligheid	Overstroombeveiliging, encryptie
Kleur	Wit
Materiaal	ABS-kunststof
Garantie	2 jaar

Veelgestelde vragen - ES-D4A eTiger

Hoe stel ik de ES-D4A in?

Download de eTiger app, maak een account aan en volg de instructies om het apparaat te koppelen via Wi-Fi.

Werkt de ES-D4A met Alexa?

Ja, de ES-D4A ondersteunt Alexa en Google Assistant voor spraakbediening.

Kan ik de ES-D4A resetten?

Houd de resetknop op de achterkant 5 seconden ingedrukt tot het lampje knippert.

Welke apparaten zijn compatibel?

De ES-D4A werkt met alle eTiger slimme apparaten en vele Zigbee-producten van derden.

Hoe wijzig ik het Wi-Fi-netwerk?

Ga in de app naar Instellingen > Netwerk en selecteer een nieuw netwerk. Reset indien nodig.

Wat betekent het knipperende lampje?

Een knipperend blauw lampje geeft aan dat het apparaat in de koppelmodus staat. Een continu lampje betekent verbonden.

Kan ik schema's instellen?

Ja, via de app kunt u tijdschema's en automatiseringen maken voor aangesloten apparaten.

Wat is het bereik van de Zigbee?

Binnenshuis is het bereik ongeveer 30 meter, afhankelijk van muren en obstakels.

Hoeveel apparaten kan ik aansluiten?

De ES-D4A ondersteunt maximaal 10 apparaten tegelijkertijd.

Wat moet ik doen als de app geen verbinding maakt?

Controleer of de ES-D4A stroom heeft en of uw telefoon verbonden is met hetzelfde Wi-Fi-netwerk. Herstart de app of reset het apparaat.

GEBRUIKSAANWIJZING ES-D4A eTiger

Deur-/raamcontact met groot bereik

Inhoud van de verpakking

1 x deur-/raamcontact met groot bereik

1 x gebruikershandleiding

Aan de foto's, afbeeldingen en tekst kunnen geen rechten worden ontleend. ETIGER en het ETIGER-logo zijn geregistreerde handelsmerken en het eigendom van ETIGER. Copyright © 2015 ETIGER. Alle rechten voorbehouden.

Installatie

• Maak de deur schoon waarop u de detector wilt aanbrengen.
• Scheur de dubbelzijdige tape los op de voorkant van de magneet en bevestig deze op de gewenste plaats. De magneet moet minder dan 2 cm van de zender vandaan worden aangebracht.

Voor een sterkere bevestiging kan de detector ook met schroeven worden gemonteerd. Verwijder de kunststof kap van de magneet en breng hierdoor twee schroeven aan. Wanneer het zendersignaal te zwak is bij montage op een metalen deur of raamkozijn, plaatst u een niet-metalen laag onder de magneet.

De detector in het alarmsysteem registreren

Schakel de verbindingsmodus in via het bedieningspaneel. Scheid de detectormagneet van de zender. Het bedieningspaneel geeft één piepje af: de detector is geregistreerd. Als u twee piepjes hoort, dan was de detector al verbonden.

Zone-instelling

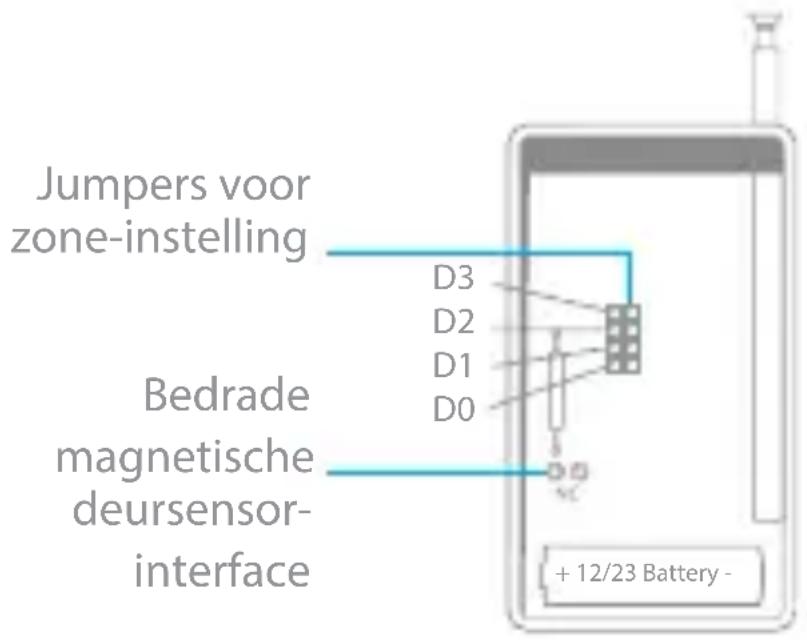

De detector kan worden toegewezen aan verschillende zones. Hiervoor opent u de behuizing en stelt u de jumpers af op basis van onderstaande tekening:

Zone A Zone B

Zone C Zone D

Zone E Zone F

24h Zone

Wij adviseren u om de rookmelder, de gasmelder en de beam-sensor voor buiten aan de 24-uurs zone toe te wijzen.

De detector is standaard toegewezen aan zone C. De detector kan worden toegewezen aan een andere zone, al naar gelang uw behoeften. Voor meer informatie over zone-instelling kunt u de handleiding van uw eTiger-alarmsysteem raadplegen.

Specifications

Voeding:

DC 12V (A23 12V

batterij x1)

Materiaal van

behuizing:

ABS kunststof

Statische stroom:

≤30 uA

Gebruiksvoorwaarden:

Temperatuur:

- 1 0 ^ ° C + 5 5 ^ ° C

Alarmstroom:

≤40 mA

Relatieve

luchtvochtigheid: ≤80%

(niet condenserend)

Bereik

≤ 300 m

(in een open gebied)

Zenderafmetingen:

92 × 36 × 20 mm

Radiofrequentie:

433MHz (±75KHz)

Magneetafmetingen:

64 x 13 x 13 mm

Normen

CE RoHS COMPLIANT

Dit product is voorzien van het afvalscheidingssymbool voor elektrische en elektronische apparatuur (WEEE-logo). Dit betekent dat dit product moet worden verwijderd volgens de Europese richtlijn 2002/96/EG. Zo kan het worden gerecycled of worden gedemonteerd om de schadelijke gevolgen voor het milieu zoveel mogelijk te beperken. Neem voor meer informatie contact op met uw gemeente. Elektronische producten die niet gescheiden worden verwijderd zijn schadelijk voor het milieu en de gezondheid omdat ze gevaarlijke stoffen bevatten.

Conform de Europese regelgeving. Dit product voldoet aan de minimum vereisten en andere bepalingen van de Richtlijn 1999/5/EC (R&TTE).

Dit product is ontworpen en vervaardigd volgens de richtlijn 2002/95/EG van het Europees Parlement en de Raad ten aanzien van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS-richtlijn - RoHS). Er wordt vanuit gegaan dat het product voldoet aan de maximum concentratievoorschriften die zijn vastgesteld door het Europese technische aanpassingscomité (TAC).

Gemaakt in China.

De gebruikershandleiding is ook in andere talen beschikbaar op www.etiger.com/eu/support
