Type product	LCD-televisie
Beelddiagonaal	42 inch (106,73 cm)
Resolutie	Full HD 1920 x 1080
Afmetingen met voet (B x H x D)	1036 x 737 x 270 mm
Afmetingen zonder voet (B x H x D)	1036 x 698 x 122 mm
Stroomvoorziening	220-240 V AC, 50 Hz
Stroomverbruik (bedrijf)	235 W
Stroomverbruik (stand-by)	1 W
Tunertype	Digitaal (DVB-T) en analoog
Aansluitingen	2x HDMI, 2x Scart, 1x VGA (PC), Component, AV (CVBS, S-Video), hoofdtelefoon, SPDIF (audio-uit)
Geluidsuitgang	2 x 8 W RMS
Functies	PIP/PAP, Teletekst (Fastext/TOP), EPG, kinderslot, slaaptimer, Auto Programmeersysteem (APS)
Ondersteunde videosignalen	PAL, SECAM, NTSC; 480i/p, 576i/p, 720p, 1080i, 1080p (via HDMI)
PC-ingang	15-pin D-sub; maximale resolutie 1360 x 768 @ 60 Hz
Reiniging	Gebruik een zachte, droge doek; geen vloeibare of aerosolreinigers
Veiligheid	Niet blootstellen aan regen of vocht; ventilatieopeningen niet blokkeren; gebruik goedgekeurde muurbeugel
Reparatie	Laat onderhoud uitvoeren door een bevoegde technicus; verwijder nooit zelf behuizing
Afstandsbediening	Model CLE-984; bereik ca. 7 m; 2x AA-batterijen
Werkomgevingstemperatuur	0 °C tot 40 °C

Veelgestelde vragen - L42VP01S HITACHI

Hoe voer ik de eerste installatie uit?

Schakel de tv in en selecteer uw taal en land. Kies vervolgens voor automatische zenderzoektocht (APS). Na het vinden van digitale zenders kunt u ook analoge kanalen laten zoeken. De procedure duurt ongeveer vijf minuten.

Mijn afstandsbediening werkt niet. Wat kan ik doen?

Controleer of de batterijen goed zijn geplaatst en niet leeg zijn. Verwijder het plastic beschermingsstrookje bij de eerste ingebruikname. Richt de afstandsbediening op de sensor aan de voorkant van de tv. Vervang de batterijen indien nodig altijd door twee nieuwe van hetzelfde type.

Hoe sluit ik een externe speler aan op de tv?

U kunt een HDMI-kabel gebruiken voor de beste beeldkwaliteit, of een Scart-kabel voor oudere apparaten. Voor component video (YPbPr) gebruikt u de groene, blauwe en rode aansluitingen. Selecteer daarna de juiste bron via de knop 'Input' op de afstandsbediening.

Het beeld is wazig of heeft ruis. Wat moet ik doen?

Controleer de antenneverbinding. Probeer de antenne anders te richten. Ga in het beeldmenu naar 'Ruisonderdrukking' en stel deze in op 'Laag' of 'Gemiddeld'. Als u een extern apparaat gebruikt, controleer dan de kabel.

Kan ik de tv aan de muur bevestigen?

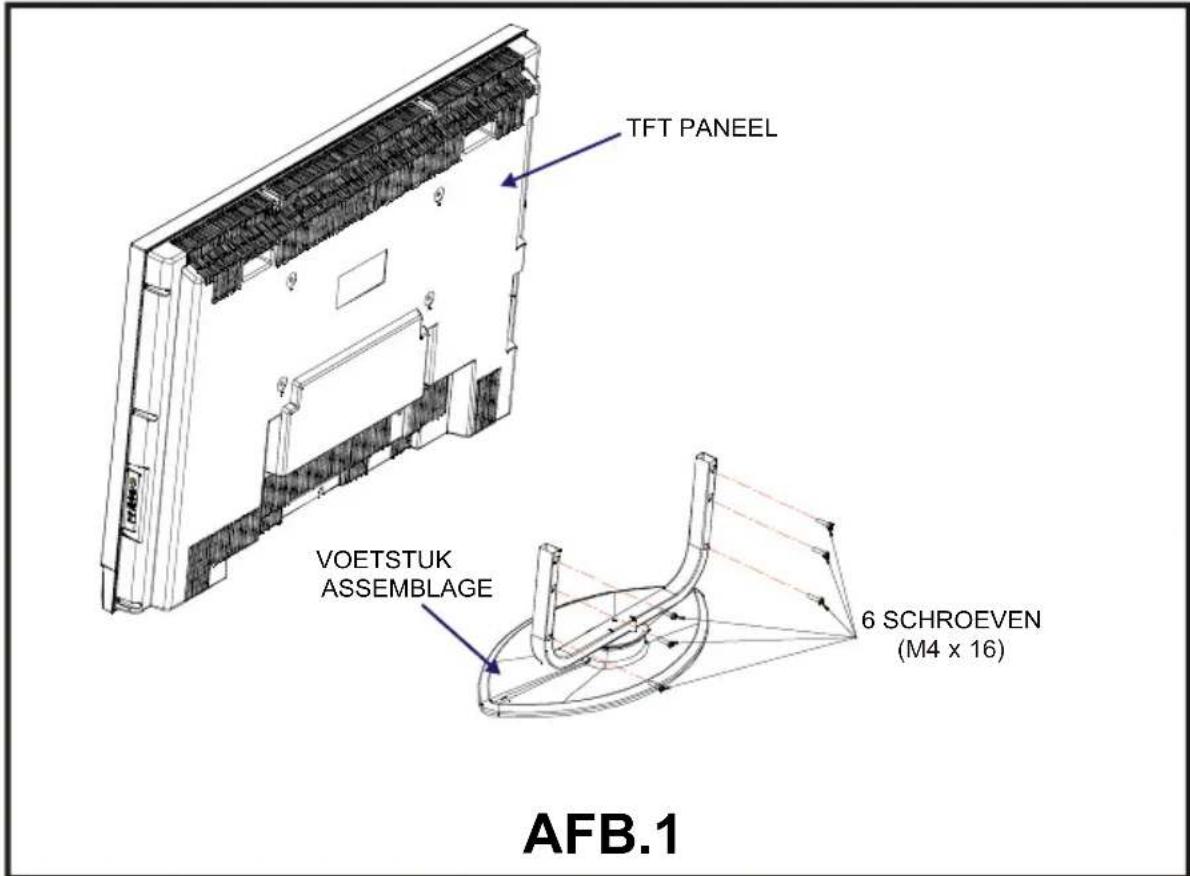

Ja, verwijder eerst de voet door de 6 schroeven los te draaien. Gebruik een goedgekeurde VESA-muurbeugel (niet meegeleverd). Volg de instructies in de handleiding om de beugel stevig aan een massieve muur te bevestigen. Zorg voor voldoende ventilatie (minimaal 10 cm vrij rondom).

Hoe stel ik het kinderslot in?

Ga naar het menu 'Functies' en selecteer 'Kinderslot'. U kunt deze in- of uitschakelen. Als het kinderslot is ingeschakeld, kunnen de toetsen op de tv zelf niet worden gebruikt, alleen de afstandsbediening. Het standaard wachtwoord is 0000.

Ik wil ondertiteling weergeven bij digitale tv. Hoe doe ik dat?

Druk tijdens een digitale uitzending op de groene toets op de afstandsbediening. Er verschijnt een menu om ondertiteling aan of uit te zetten. U kunt de taal van de ondertiteling wijzigen in het configuratiemenu onder 'Taalinstellingen'.

Hoe kan ik de zenders hernoemen of verplaatsen?

Ga naar het DTV-menu en selecteer 'Kanaallijst'. Gebruik de pijltjestoetsen om een zender te markeren. Druk op 'OK' en kies 'Naam bewerken' om de naam te wijzigen. Om een zender te verplaatsen, selecteer 'Verplaatsen', kies de nieuwe positie en druk op 'OK'.

Wat is de automatische volumebeperking (AVL)?

AVL (Automatic Volume Limiter) zorgt ervoor dat plotselinge volumewisselingen worden gedempt. U kunt dit in- of uitschakelen in het geluidsmenu. Bij inschakeling blijft het volume op een constant niveau, ideaal voor reclameblokken.

Hoe stel ik een timer in om een programma op te nemen?

Druk op 'Menu' en ga naar 'Timers'. U kunt maximaal 5 timers instellen. Kies kanaaltype, kanaal, starttijd, eindtijd, datum en herhaling (eenmalig/dagelijks/wekelijks). De timer moet actief staan (modus 'Aan'). De tv schakelt dan automatisch naar het gewenste kanaal.

GEBRUIKSAANWIJZING L42VP01S HITACHI

Gebruiksaanwijzing NL

Käyttöohjeet FIN

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

DVT

TERRESTRIAL

HD

无法识别

HITACHI

Inhoudsopgave

Veiligheidsvoorschriften 45

Functies 48

Toebehoren 48

LCD TV Vooraanzicht 49

Achteraanzicht en Verbindingen

Randapparaten 49

Afstandsbedieningtoetsen 50

De TFT TV Aan De Muur Monteren 51

Voorbereiding 53

Voor u de TV inschakelt 53

Stroom aansluiting 53

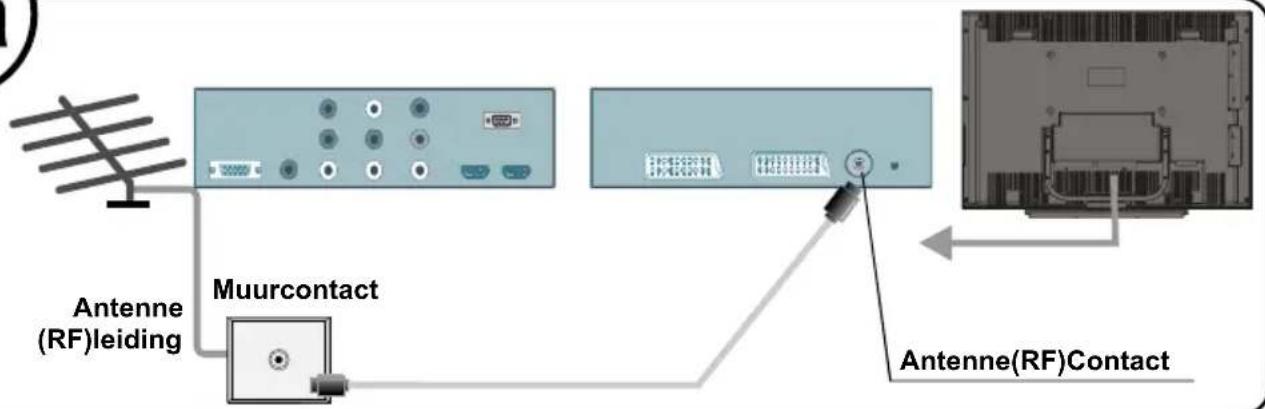

Aansluitingen op de Antenne Ingang 53

Batterijen Invoeren In De Afstandsbediening 53

De Afstandsbediening Bedienen 53

De TV AAN- / UITSCHAKELEN 54

Om de TV aan te schakelen: 54

Om de TV uit te schakelen: 54

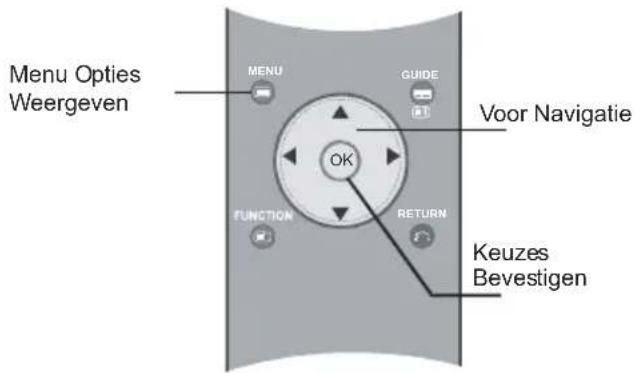

Navigeren in het Menusysteem 54

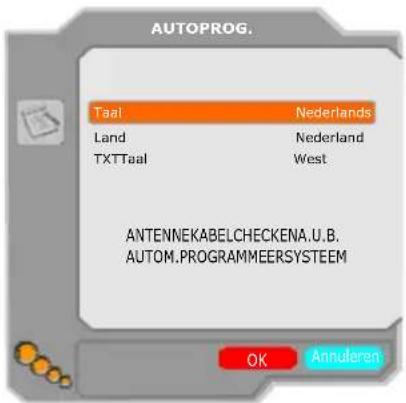

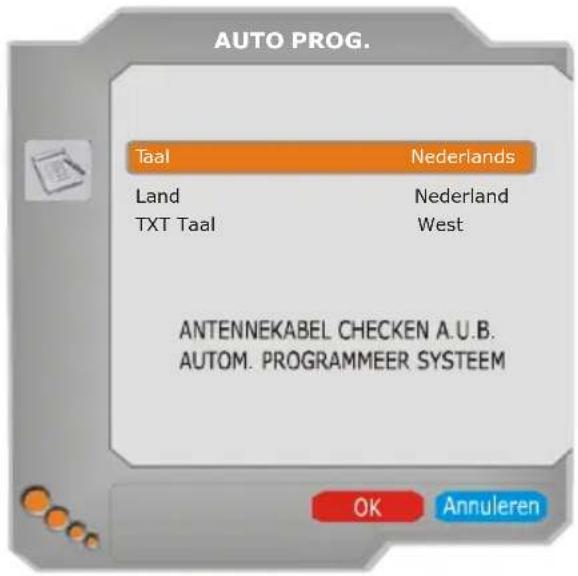

Begininstellingen 54

Dagelijkse bediening 55

Informatiespandoek 55

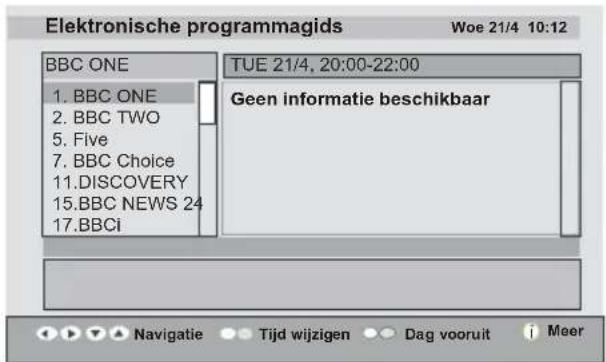

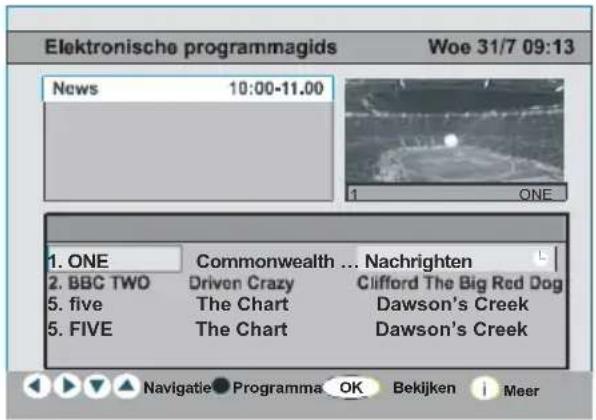

ELECTRONISCHE PROGRAMMAGIDS (EPG) 55

De ondertiteling weergeven 56

Teletekst 56

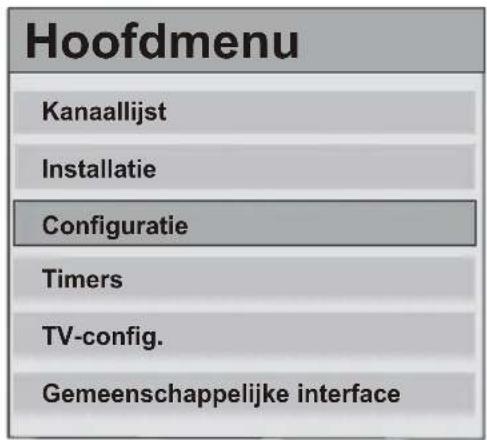

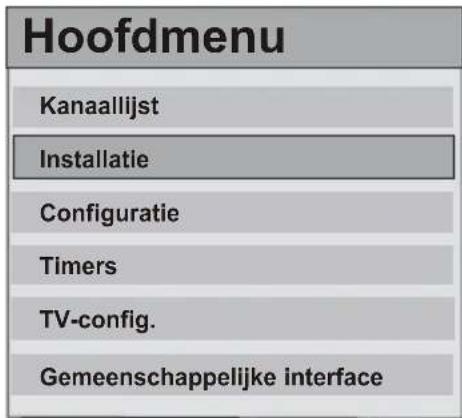

DTV Menu Systeem 57

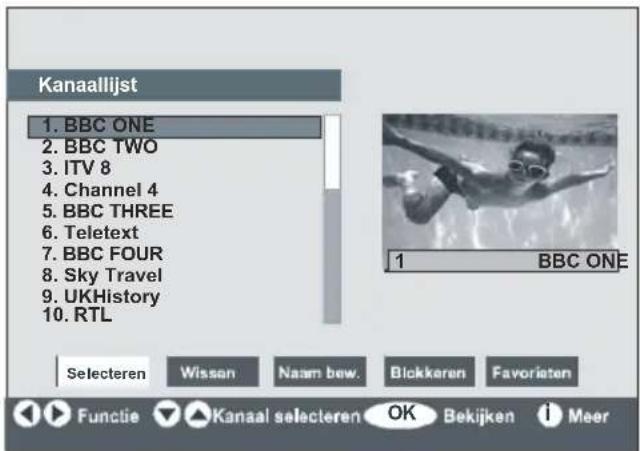

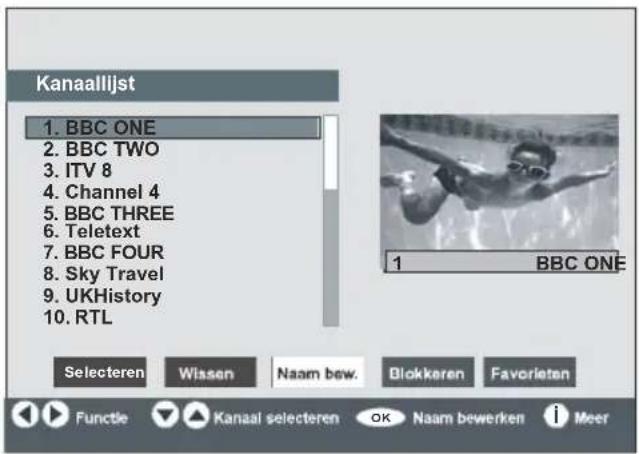

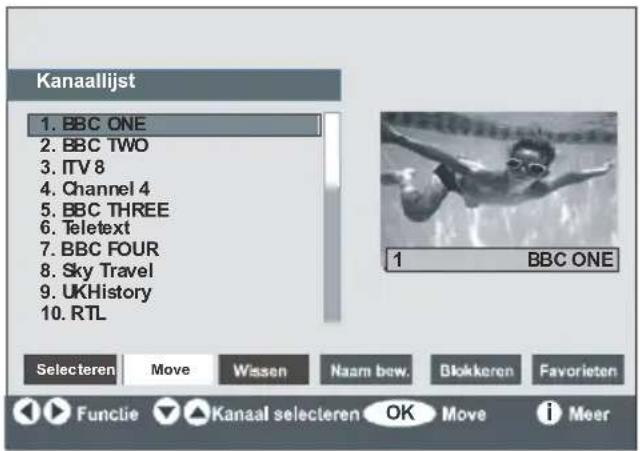

Kanaallijst 57

Navigatie doorheen de volledige

kanaallijst 57

Kanalen verplaatsen in de kanaallijst ..... 57

Kanalen verwijderen uit de kanaallijst .... 57

Kanalen een nieuwe naam geven ..... 58

Vergrendelingen toevoegen aan kanalen 58

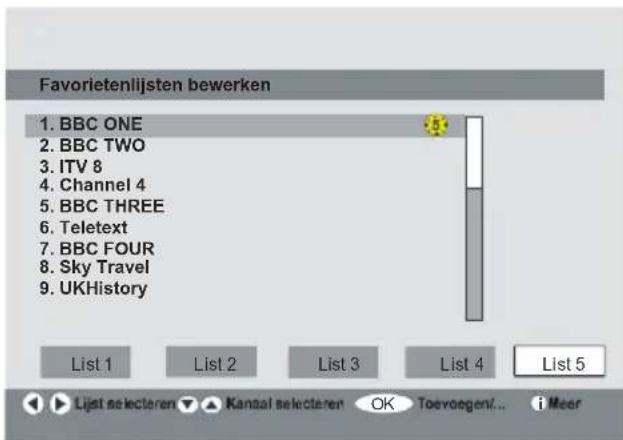

Favorieten instellen 58

Een kanaal toevoegen aan

een favorietenlijst 59

Help op het scherm door op

INFO te drukken 59

Installatie 59

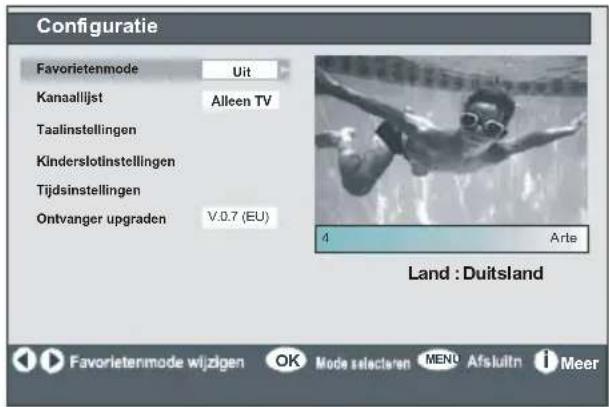

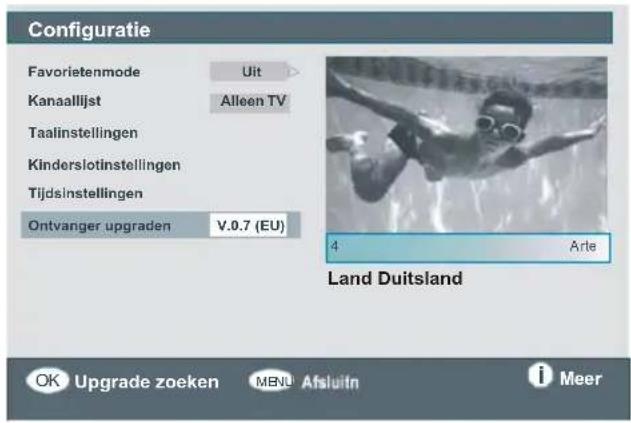

Configuratie 61

Timers 63

TV Set-up 64

Algemene Interface 64

Men usysteem 64

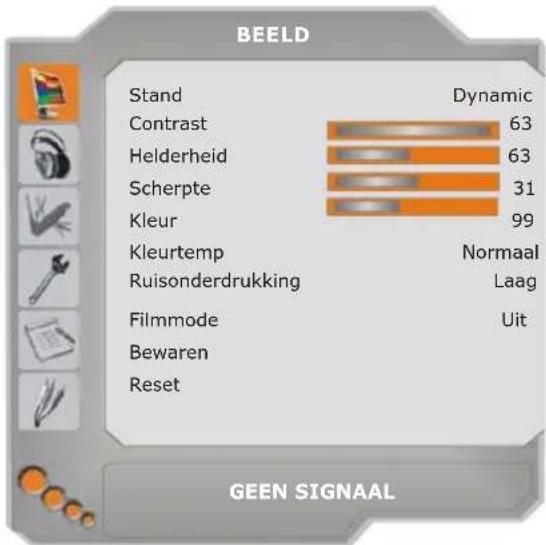

Beeldmenu 64

Modus 64

Helderheid/Contrast/Kleur/Scherpte/

Kleurschakering 64

Kleurtemp 64

Geluid Reductie 64

Filmmodus 65

Opslaan 65

Reset 65

Geluidsmenu 65

Volume 65

Equalizer 65

Balans 65

Koptelefoon.... 65

volume 65

balans 65

Geluidsmodus 65

AVL 65

Effect 65

Blauwe achtergrond 66

Menu Achtergrond 66

Menu Timeout 66

Teletekst Taal 66

Installatiemenu 67

Programma 67

Band 67

Kanaal 67

Kleursysteem 67

Geluidssysteem 67

Fijn Afstemmen 67

Zoeken 67

VCR 67

Programma Opslaan 67

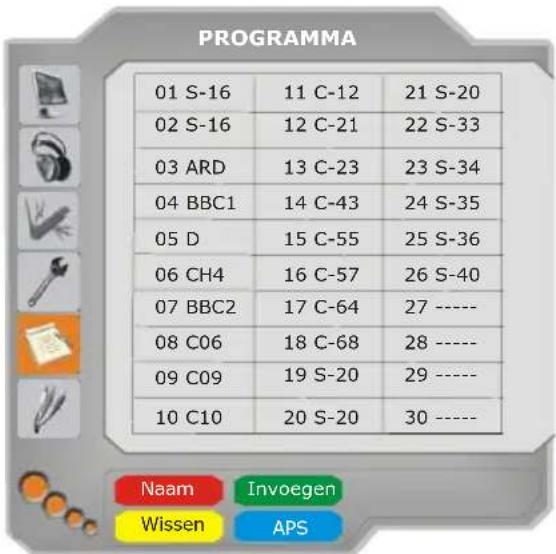

Programmamenu.... 67

Naam: 67

Invoegen: 67

Wissen: 68

APS (Automatisch Programmeersysteem) ... 68

A.P.S. (Automatisch

programmeringsysteem) Land 68

Installatiemenu in AV modi 68

Kleursysteem 68

VCR 68

Programma Opslaan 68

Bronmenu 68

PC Modus 69

Installatie 69

Menusysteem in PC modus 69

Geluidmenu/Functiemenu 69

PC Beeldmenu 69

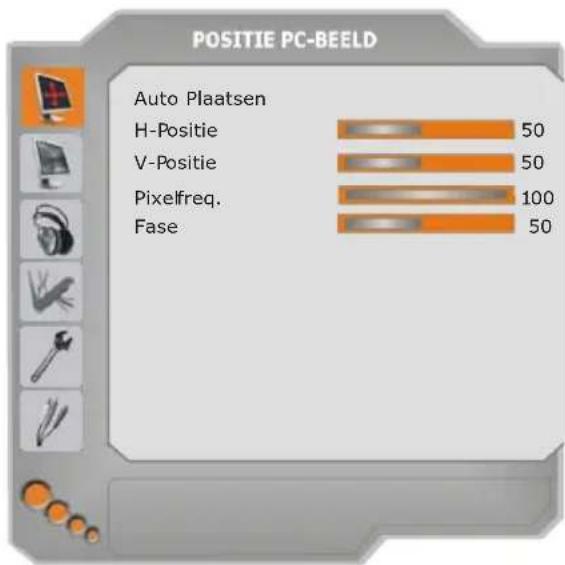

PC Beeld Positiemenu 69

16:9 Ondertiteling: 71

Teletekst 71

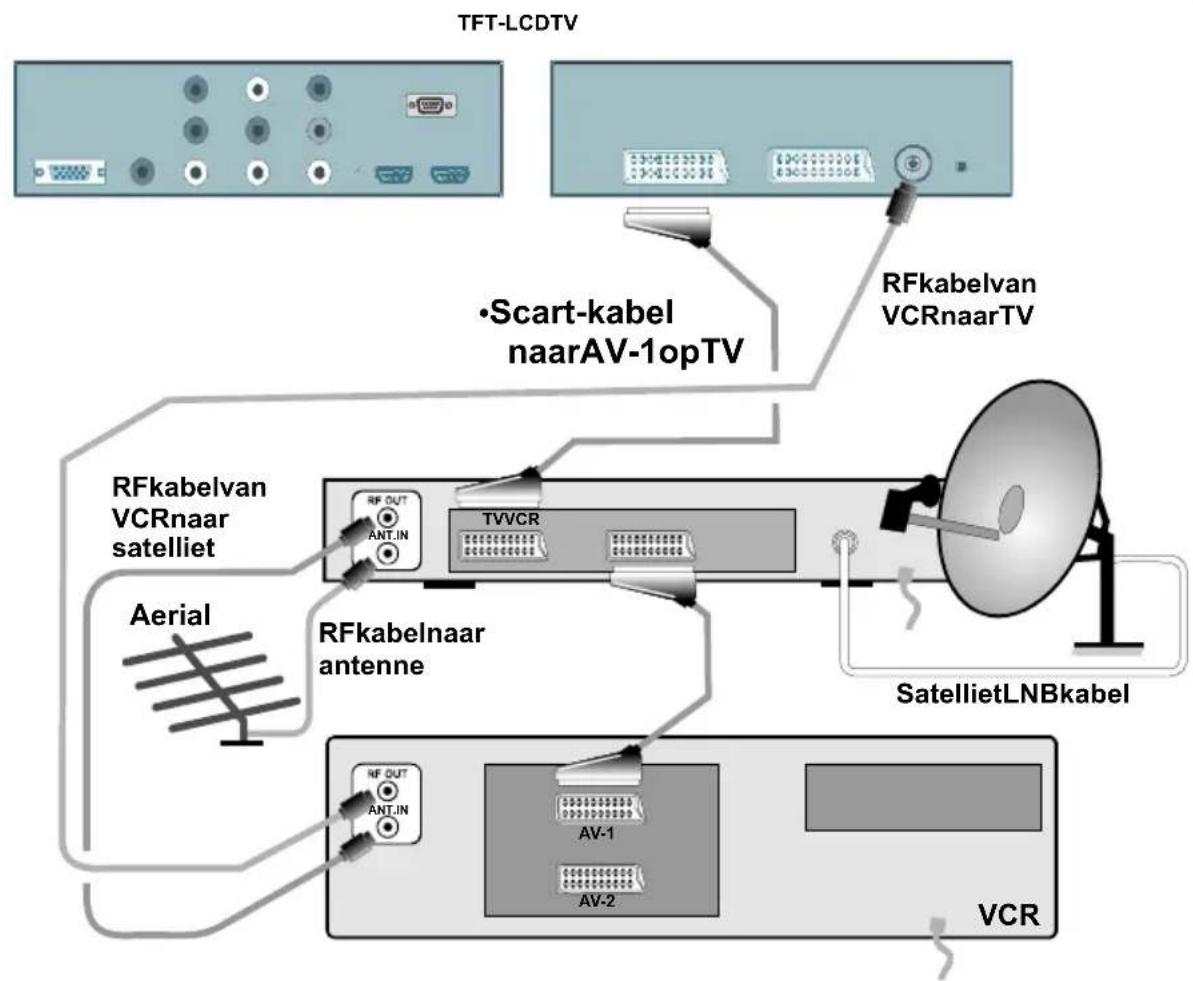

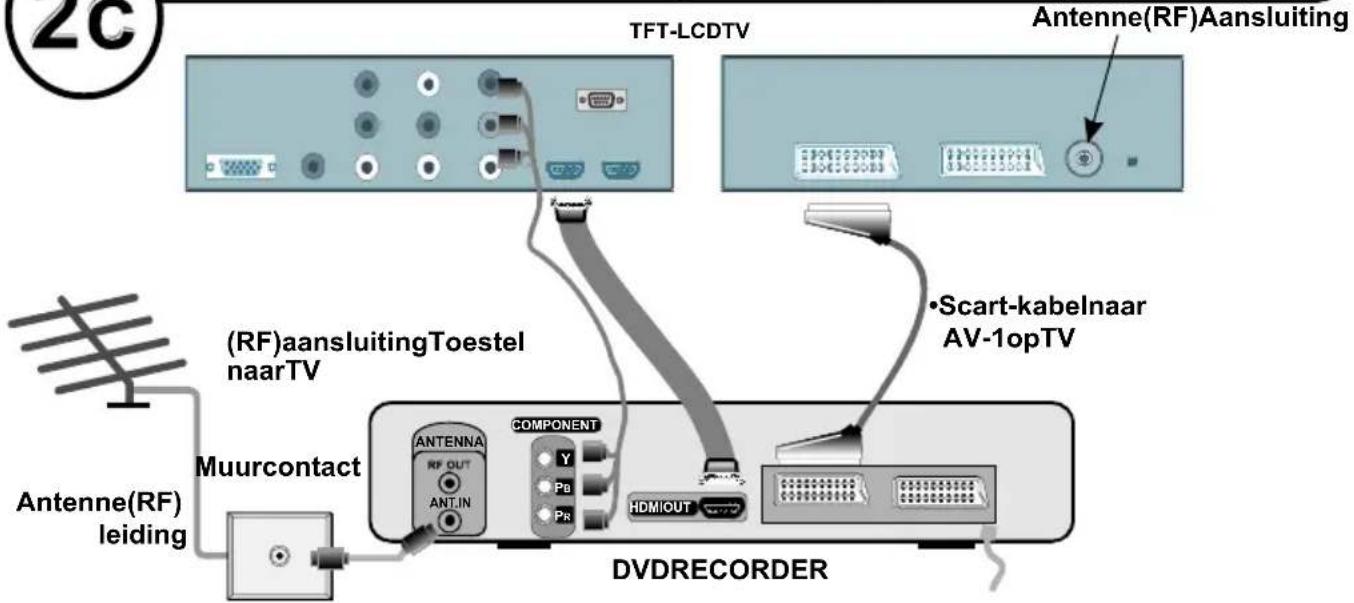

Randapparatuur Aansluiten 72

Hoge Definitie 72

Via De Scart 72

Via Antenne Ingang 72

Decoder 72

Een decoder met een antenne-aansluiting op de TV aansluiten 72 Een decoder aansluiten zonder een antenneaansluiting op de TV .... 72

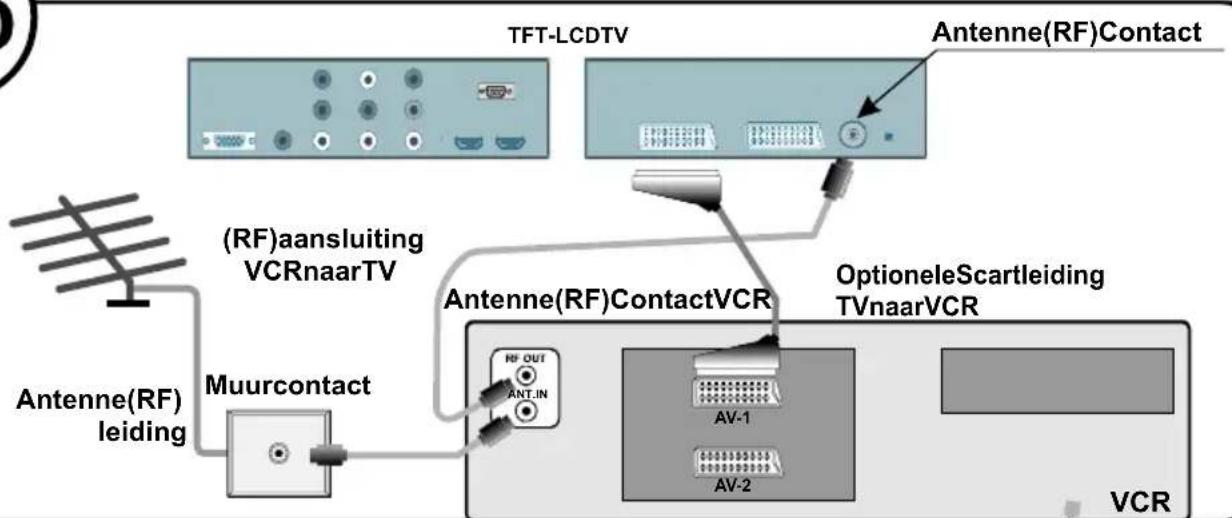

TV en Videorecorder 72

NTSC Weergave....72

Kopieerfaciliteit 72

Camera En Camcorder .... 72 Aansluiting Op De AV Ingang .... 72 Aansluiting Op De S-VHS Ingang .... 72

De Decoder Aansluiten Op De Videorecorder 72

Hoofdtelefoon Aansluiten (optioneel) 72

Geluid Lijn Uit 72

SubWoofer Aansluiten 72

Tips 73

Onderhoud Van Het Scherm 73

Zwakke Beeldkwaliteit 73

Geen Beeld 73

Geluid 73

Afstandsbediening 73

Randapparatuur Aansluitingen 74

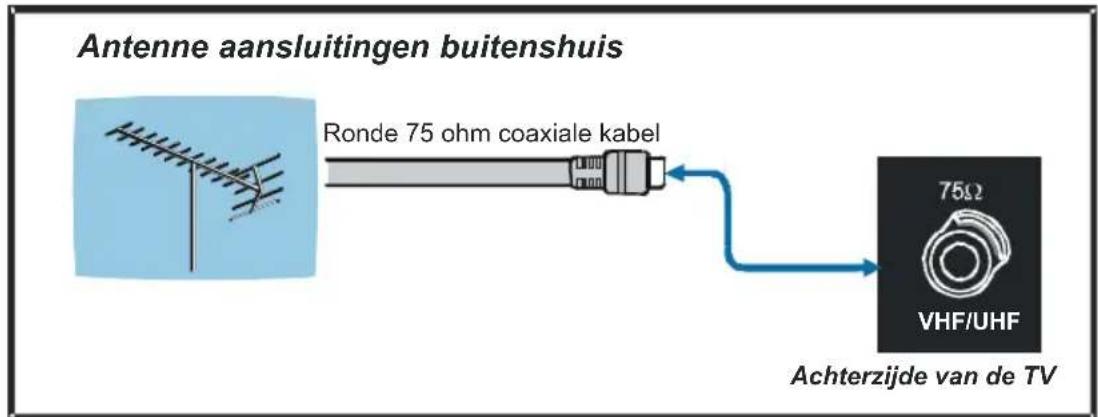

Antenne Aansluiting 74

Specifications 75

Specifications 76

Specifications 77

Appendix A: PC Ingang Normale

Weergavemodi 78

Appendix B: AV en HDMI- Signaal

Compatibiliteit 79

Appendix C: Hoofd en PIP-PAP

Beeldcombinaties 80

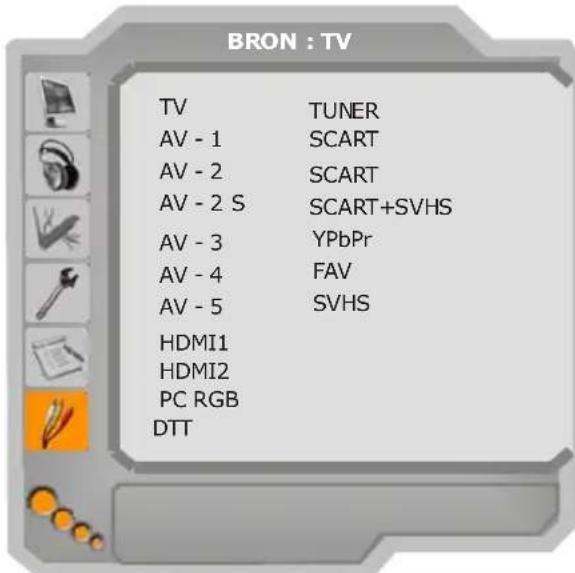

Appendix D: Selectie Bronmenu 80

Veiligheidsvoorschriften

Lees voor uw veiligheid zorgvuldig deze veilgheidsvoorschriften.

BELANGRIJKE VEILIGHEIDSINFORMATIE OVER DE BEDIENING VAN UW TV

Doen en Niet Doen

DOEN

Dit toestel is ontworpen en geproduceerd in navolging van internationale veiligheidsstandaarden maar, zoals bij ieder elektrisch toestel, is het noodzakelijk met zorg om te gaan met het toestel als u de beste resultaten wil bereiken en indien u een veilig gebruik wenst te verzekeren.

DOEN lees de handleiding voor u het toestel probeert te gebruiken.

DOEN raadpleeg uw verdeler als u ooit twijfelt over de installatie, de bediening of de veiligheid van uw toestel.

DOEN let op met glazen panelen of deuren van het toestel.

Deze TV is voorzien van een aangemeten stekker. Deze stekker mag niet afgesneden worden aangezien het een speciale radio-interferentiefilter bevat, de verwijdering ervan kan tot een verwakte prestatie leiden. Indien u het snoer wenst te verlengen, haal dan een veilig bevonden verlengsnoer of raadpleeg uw verdeler.

Leef de instructies van de fabrikant na wanneer u verlengsnoeren met de TV verbindt. Kijk de zekeringswaarde op de nieuwe zekering na, deze zou voorzien moeten zijn met een 5 Amp zekering die beantwoordt aan of ASTA of BSI (BS1 362) goedkeuringen, ze worden snel aan

nbool herkend. Indien u onzeker

bent over de installatie of over het verlengsnoer, contacteer dan een bevoegde technicus.

NIET DOEN

NIET DOEN het toestel verder gebruiken wanneer u niet zeker bent of het correct werkt of indien het op gelijk welke wijze beschadigd is – schakel uit, verwijder de stekker uit het stopcontact en raadpleeg uw verdeler.

NIET DOEN voorwerpen die water bevatten op de TV kast plaatsten.

NIET DOEN verwijder geen vast deksel want dit kan gevaarlijk hoge voltages blootleggen.

NIET DOEN laat geen uitrusting aangeschakeld zonder toezicht tenzij het specifiek aangeduid wordt dat het ontworpen werd voor bediening zonder toezicht of indien het een stand-by modus heeft. Schakel uit met de schakelaar op het toestel en zorg ervoor dat iedereen in uw familie weet hoe dit gebeurt. Speciale maatregelen kunnen noodzakelijk zijn voor zieke of mindervalide personen.

NIET DOEN gebruik geen uitrusting zoals persoonlijke stereo's of radio's die u kunnen afleiden van de vereisten van de verkeersveiligheid. Het is verboden televisie te kijken terwijl u rijdt.

NIET DOEN de ventilatie van het toestel blokeren, bijvoorbeeld met gordijnen of zacht meublilair. Oververhitting zal schade veroorzaken en de levensduur van het toestel verkorten.

NIET DOEN tijdelijke standers gebruiken en NOOIT de poten of standers van de TV met andere dan de bijgeleverde schroeven bevestigen - om veiligheid te garanderen, gebruik altijd de door de fabrikant goedgekeurde stander met bijgeleverde toebehoren.

NIET DOEN electronisch gereedschap blootstellen aan regen of vochtigheid.

ZEER BELANGRIJK

• NOOIT iemand, zeker geen kinderen, toelaten iets in te brengen de gaten of andere openingen van de behuizing – dit kan leiden tot fatale elektrische schokken;
• NOOIT raden of risico's nemen met elektrisch materiaal van gelijk welke aard – het is beter te voorkomen dan te genezen.

PE aansluiting met hoofdleiding

Zorg ervoor dat de aansluiting correct geaard is. Sluit de aardschakeling van de TV aan op de aardschakeing van het stopcontact door het meegeleverde netsnoer te gebruiken. Wanneer de meegeleverde stekker niet in uw stopcontact past, schakel dan een elektricien in om het verouderde stopcontact te vervangen.

Sluit de aardschakeling op een veilige wijze aan.

1. Stroombron

Deze TV set kan alleen maar aangesloten worden op een stroomvoorziening van 220-240V, 50 Hz.. Zorg ervoor dat u de correcte spanning instelling selecteert.

2. Netsnoer

Plaats de set, meubelstuk etc. niet op het netsnoer (hoofdverbinding) of klem het netsnoer niet af. Hanteer het netsnoer aan de stekker. Ontkoppel de stekker niet door aan de draad te trekken en raak het netsnoer nooit met natte handen aan, dit zou een kortsluiting of elektrische schok kunnen veroorzaken. Leg geen knopen in het snoer en knoop het niet met andere snoeren. De netsnoeren moeten zo geplaatst worden dat er niet op gestapt kan worden. Een beschadigd snoer kan brand veroorzaken of u een elektrische schok geven. Indien het beschadigd is en vervangen moet worden, moet dit door bekwame personen gedaan worden.

3. Vocht en Water

Gebruik dit toestel niet in een vochtige en bedompte omgeving (vermijd badkamers, de gootsteen in de keuken, en in de buurt van een wasmachine). Stel dit toestel niet bloot aan water of regen, dit kan gevaarlijk zijn en plaats geen voorwerpen die water bevatten (zoals vazen) op het toestel. Vermijd druppels of spatten.

Indien er een voorwerp of vloeistof in de kast terecht komt, koppel de TV los en laat het door bekwame vakmensen nakijken alvorens opnieuw in gebruik te nemen.

4. Reiniging

Alvorens schoon te maken, koppel de TV los van het wandstopcontact. Geen vloeistof -of aerosolreinigers gebruiken. Gebruik een zachte en droge vod.

5. Ventilatie

De spleten en openingen aan de TV zijn als ventilatie bedoeld en verzekeren een betrouwbare werking. Om oververhitting te vermijden, mogen deze openingen niet geblokkeerd of afgesloten worden.

6. Hitte en Vlammen

De set mag niet in de nabijheid van vlammen en intense hitte, zoals een elektrische verwarmer, geplaatst worden. Let erop dat er geen vlambronnen, zoals aangestoken kaarsen, op de TV geplaatst worden. Batterijen mogen niet blootgesteld worden aan warmtebronnen zoals zonlicht, vuur of andere.

7. Bliksem

Indien er onweer en bliksem is of wanneer u op vakantie gaat, koppel de voedingskabel van het wandstopcontact los. .

8. Vervangstukken

Indien er vervangstukken nodig zijn, verzeker u ervan dat de onderhoudstechnicus vervangstukken gebruikt die door de fabrikant omschreven worden of die dezelfde specificaties als de originele hebben Niet-geautoriseerde vervangers kunnen brand, elektrische schokken of andere gevaren veroorzaken.

9. Onderhoud

Laat het onderhoud uitvoeren door een bekwaam persoon. Verwijder het deksel nooit zelf want dit kan elektrische schokken veroorzaken.

10. Afvalverwerking

Instructies voor afvalverwerking:

• De verpakking en hulpverpakking zijn recycleerbaar en moeten gerecycleerd worden.. Verpakkingsmaterialen zoals plastic zakken moeten uit de buurt van kinderen gehouden worden.
• Batterijen, inclusief deze die zonder zware metalen zijn, mogen niet bij het huishoudelijk afval geplaatst worden. Verwijder deze oude batterij op een milieu-vriendelijke wijze. Achterhaal de wetgeving met betrekking to uw regio.
• De fluorescerende lamp van de koude kathode in het LCD PANEL bevat een kleine hoeveelheid kwik. U moet de locale wetgeving naleven als u zich wilt ontdoen van het apparaat.

Informatie voor gebruikers In Europese Unie landen

Dit symbool op het product of op de verpakking wijst aan dat uw elektrische en elektronische apparaten aan het einde van hun levensduur afzonderlijk van uw huishoudelijk afval verwijderd moeten worden. Er bestaan afzonderlijke inzamelingsystemen voor recyclage in de EU.

Voor meer informatie kunt u contact opnemen met de lokale autoriteit of de verdeler waar u het product hebt aangekocht.

11. Toestel Uitschakelen

De hoofdschakelaar is bedoeld om de TV-set van de hoofdkabel te ontkoppelen en zal daarom gemakkelijk te bedienen zijn.

1. Overdadig geluid van koptelefonen kan gehoorschade veroorzaken.
2. Om het risico op letsels te voorkomen, moet dit apparaat stevig bevestigd zijn aan de muur volgens de installatierichtlijnen (indien deze optie beschikbaar is).

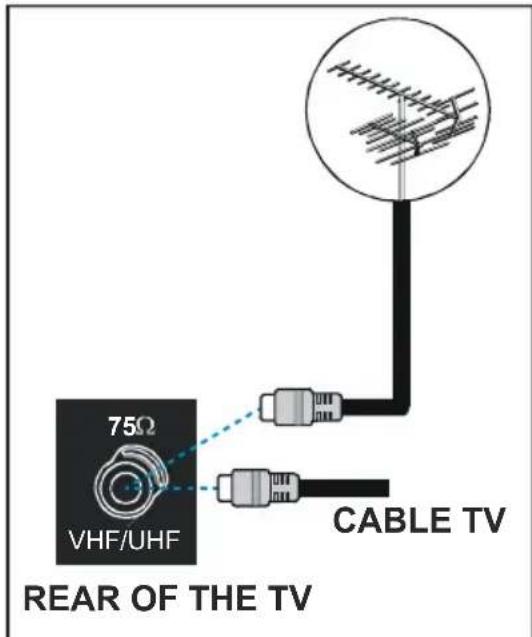

14. Tuner met een televie- distributiesysteem verbinden (Kabel TV etc.):

Toestellen die aangesloten zijn via de hoofdverbinding of via andere toestellen met een aardingverbinding met de aarding van de gebouwinstallatie – en met een televisie distributiesysteem dat coaxiale kabel gebruikt, kunnen in sommige omstandigheden brandgevaar veroorzaken.

Om het antennesysteem goed te aarden, zorg ervoor dat de kabelaarding verbonden zijn met het aard-systeem van het gebouw. Merk op dat de aansluiting moet overeenstemmen met de IEC 60364-7-707 en IEC 603646-5-548 standaarden die vereisen dat de aarding zo dicht mogelijk bij de kabelaansluiting moet zijn.

• Kleuren LCD TV met afstandsbediening.
  • Volledig geïntegreerde Digitale TV (DVB-T)
  • Full HD (1920x1080)
• 100 programma's via VHF, UHF bandlengte of kabelkanalen kunnen ingesteld worden.
• Het kan afstemmen op kabelkanalen.
• De bediening van de TV is heel eenvoudig via het menu bestuurde systeem.
• Het heeft 2 Scart aansluitingen voor externe apparaten (zoals video, videospelletjes, geluidsset, etc.)
• Stereo geluidssysteem (Duits+Nicam).
  • Volledige teletekst functionaliteit.
• Fastext (1000 pagina's), TOP text.
  • Hoofdtelefoonaansluiting
  • A.P.S. (Automatisch Programmeersysteem).
  • U kunt alle zenders een naam geven.
• Voorwaarts of achterwaarts automatische afstemming.
• Sleep timer.
• Kindervergrendeling
• Automatisch geluid dempen indien geen uitzending.
  • NTSC Weergave.
• AV in en S-Video in zijn beschikbaar.
• Het heeft twee HDMI connectors voor Digitale Video en Geluid. Deze verbinding is ook compatibel met Hoge Definitie signalen.
  • Het heeft PIP / PAP / PAT functies.
  • AVL (Automatische Volumbeperking)
• Indien geen geldig signaal gedetecteerd wordt, schakelt de TV na vijf minuten automatisch over op de stand-by modus.
  • PLL (Frequentie Zoeken)
• PC Invoer
• Plug&Play voor Windows 98, ME, 2000, XP, Vista
  • Geluid Lijn Uit

Toebehoren

Fono L+R naar 3,5mm audiokabelpluggen

Afstandsbediening CLE-984

Achteraanzicht en Verbindingen Randapparaten

Ⓐ Koptelefoon
B Geluidsinvoeren
© Video Invoer (AV-4)
D S-VHS Invoer (AV-5)
E VGA Invoer (PC RGB)
⑤ Subwoofer Uit
© PC Geluid Invoeren

H Geluid Lijn Uit
① Component Geluidsinvoeren
① Component Video (YPbPr) Invoer
© Uitsluitend voor onderhoud
L HDMI Invoer (HDMI1 & HDMI2)
M Scart 1 (AV-1)
N Scart 2 (AV-2)

① Antenne (TV/DTT)
© Uitsluitend voor onderhoud
® Stroom Aan/Uit Schakelaar
© Invoer Netsnoer
T Cl Sleuf
① SPDIF phono Output

Afstandsbedieningtoetsen

① ⏻| = Stand-by Aan/Uit
② i+ = Info
③ DVD = Selecteert DVD
④ TV/DTT = Selectietoets voor Digitale/ Analoge modus
⑤ = Houden in teletekst modus, Bevries Beeld
⑥ + /- = VOLUME Omhoog/Omlaag
⑦ = Geluid dempen Aan/Uit
⑧ ROOD (Enkel nut in Teletekst modus)
⑨ GROEN = Ondertitels in DTV Aan/Uit
10 = Teletekst Aan -Uit
11 EX = Tijd / Teletekst & TVTV
12 = Menu Aan/Uit
13 ▼ / ▲ / ◀ / ▶ = Cursortoetsen
14 FUNCTION = Geen functie
15 = Equalizer Geluidmodus.
16 = Breedte-hoogteverhouding
17 = Geen Functie
18 Bedieningstoetsen voor DVD spelers/recorders (**)
19 = Terugkeren naar een vorig menu
20 OK = Enter
21 / Guide = Index Pagina / Gids voor DTT
22 .... = TXT ondertitels in TV modus; sub-pagina in teletekst modus
23 ☐ = Openbaren
24 BLUE (Enkel nut in Teletekst modus)
25 GEEL = Audiotaal in DTV Aan/Uit
26 P+/- = Programma Omhoog/ Omlaag
27 I/II = Mono/Stereo - Dual A-B

29 0 - 9 = Cijfertoetsen

Voor bronselectie, druk eerst op INVOER (Input) toets op de afstandsbediening, vervolgens op de bron (source) toets die u wenst te schakelen.

** Met deze toetsen kunt u de meeste Hitachi DVD spelers en recorders bedienen.

De TFT TV Aan De Muur Monteren

1- Om de TFT TV aan de muur te monteren, moet eerst de voetstukassemblage verwijderd worden. (Afb. 1). Schroef de 6 schroeven (M4 x 16) los die het voetstuk met het TFT paneel verbinden en verwijder daarna de voetstukassemblage van het TFT paneel.

2- Bepaal de plaats op de muur waar het TFT paneel geplaatst moet worden. Bevestig de muurbevestigingsjabloon op de muur.

De sjabloon wordt gebruikt om de muurhangers goed op de muur te bevestigen.

3- Hang waterpas en markeer de 4 monteerpunten met een potlood op elke muurhanger.

Boor kleine gaatjes voor de plastic pluggen (7x30) en hang de muurhanger dan op met 8 schroeven (4x30).

4- Til het TFT paneel op en hang het aan de openingen op de muurhanger van de 4 hangende schroeven aan de achterzijde van het TFT paneel.

BELANGRIJK

1. Volg zorgzaam de installatie-instructies op om ongevallen en schade aan het toestel te vermijden.
2. Indien u zich niet zelfzeker voelt om zelf de installatie uit te voeren, vraag dan aan een specialist om de installatie voor u uit te voeren.
3. De muurpluggen zijn enkel voor massieve muren (Steen, beton etc.). Voor alle andere muurtypes, ga naar uw doe-het-zelf zaak om de juiste toebehoren te verkrijgen. Indien u niet zeker bent welke pluggen te gebruiken, vraag dan professioneel advies.
4. Om potentieel gevaar te vermijden, wordt het aangeraden om de installatie niet alleen uit te voeren.
5. Hitachi is niet verantwoordelijk voor ongevallen of schade die veroorzaakt worden door onjuiste installatie en behandeling.

"Opgelet: Enkel de originele muursteun mag voor dit product gebruikt worden"

Voorbereiding

Voor een correcte ventilatie moet u minimum 10 cm vrije ruimte vrijlaten rond het toestel. Om fouten en onveilige situaties te voorkomen mag u geen voor-werpen boven op het toestel plaatsen.

Gebruik dit apparaat in een gematigd klimaat.

Voor u de TV inschakelt

Stroom aansluiting

BELANGRIJK : Uw TV toestel is ontworpen voor een vermogen van 220-240V AC, 50 Hz.

- Nadat u de TV uitgepakt hebt, moet u het toestel de tijd gunnen om op kamertemperatuur te komen voor u het op het elektrisch net inschakelt.

Aansluitingen op de Antenne Ingang

- Sluit de antenne of de kabel TV stekker aan op de antenne ingang aan de achterzijde van de TV en sluit de kabelstekker die uit de TV OUT uitgang op de randapparatuur (VCR, DVD of DVB) aan op deze uitgang.

Batterijen Invoeren In De Afstandsbediening

WAARSCHUWING: De afstandsbediening wordt geleverd met batterijen. Een plastic bescherming wordt gebruikt om de batterijen te verwijderen om te vermijden dat de batterij leegloopt. Verwijder deze plastic bescherming bij het eerste gebruik.

- Verwijder het deksel van het batterij compartiment aan de achterzijde van de afstandsbediening door zachtjes naar achteren te trekken van het aangeduide deel.

- Voer twee AA/R6 of equivalente batterijen in. Plaats de batterijen in de correcte richting en breng het deksel van het batterijcompartiment opnieuw aan.

NB: Batterijen verwijderen uit de afstandsbediening als deze een lange periode niet gebruikt. Zoniet kan het beschadigd worden omwille van lekkende batterijen.

De Afstandsbediening Bedienen

• Het kan corosie of batterijlekkage veroorzaken en kan leiden tot lichamelijk letsel en/of beschadiging van het bezit, inclusief brand.
• Combineer nooit oude en nieuwe batterijen in het toestel.
• Vervang alle batterijen in het toestel tegelijkertijd.
• Verwijder de batterijen wanneer het toestel voor langere tijd niet gebruikt zal worden.
• Om mogelijke storingen te vermijden, lees volgende instructies en bedien de afstandsbediening op de juiste manier.
• Laat de afstandsbediening niet vallen en vermijd dat er iets op de afstandsbediening valt.
• Mors geen vloeistoffen op de afstandsbediening.
• Plaats de afstandsbediening niet op een vochtig voorwerp.
• Plaats de afstandsbediening niet in direct zonlicht of in de nabijheid van warmtebronnen.

NB: Batterijen verwijderen uit de afstandsbediening als deze een lange periode niet gebruikt. Zoniet kan het beschadigd worden omwille van lekkende batterijen.

Bedieningsbereik van de Afstandsbediening

- Richt de bovenkant van de afstandbediening naar de LED afstandsbedieningcensor van de TV terwijl u op een toets drukt.

Het bereik van de afstandsbediening is ongeveer 7m/23ft..

De TV AAN- / UITSCHAKELEN

Om de TV aan te schakelen:

Uw TV zal in twee stappen inschakelen:

1- Sluit het netsnoer aan op het systeem. Druk op de Aan/Uit schakelaar De TV schakelt zichzelf naar stand-by modus (optioneel).

Merk op dat de TV altijd naar stand-by modus zal omschakelen wanneer u op STROOM AAN/UIT drukt terwijl Kinderslot INGESCHAKELD is.

2- Om de TV aan te schakelen vanuit stand-by modus:

Druk op een cijfertoets van de afstandsbediening zodat het programmanummer geselecteerd is, of druk op “-P/CH” toets op de TV of druk op de P+ of P- toetsen op de afstandsbediening, zodat de meest recent uitgeschakelde modus geselecteerd wordt.

Bij om het even welke methode zal de Tv ingeschakeld worden.

Om de TV uit te schakelen:

- Druk op "stand-by" toets op de afstandsbedie- ning of de Aan/Uit schakelaar op de TV, zodat de TV overschakelt op de stand-by modus.

Als u de TV volledig wilt uitschakelen, drukt u de Aan/ Uit schakelaar in of,

Verwijder het snoer uit het stopcontact.

Navigeren in het Menusysteem

1- Druk op om het menu weer te geven.
2- Druk ▼ of ▲ toets om een pictogram te selecteren. DrukOK of ▶ om menuinstellingen te bekijken.
3 - Gebruik de ▲ / ▼ toetsen om te markeren. Druk▶ in analoge TV modus voor meer opties. Gebruik OK in DTV modus om een submenu weer te ge-ven.
4- Druk op ◀/▶ toetsen om de instellingen te veranderen Druk op OK om als standaard in te stellen.
5- Om het menu te verlaten of terug te keren van het sub-menu scherm drukt u op de ■.

Deze verklaringen zijn beschikbaar voor navigatie doorheen het volledige menusysteem. Om opties te selecteren die hieronder verklaard worden, verwijzen wij naar "Navigeren in het menusysteem".

Begininstellingen

Als u de TV de eerste maal inschakelt, verschijnt eerst het IDTV menu. Omdat dit de eerste maal is dat de IDTV gebruikt wordt, is er geen zender opgeslagen in het geheugen.

Wanneer de TV de eerste maal ingeschakeld wordt, verschijnt het menu voor de taalselectie op het scherm. Het bericht "Welkom. Selecteer uw taal!" verschijnt in alle taalopties in het menu op het scherm.

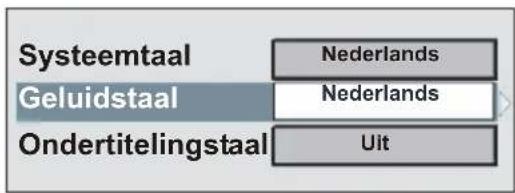

Markeer de taal die u wilt instellen met de toetsen▲ of ▼ en druk op OK. In het menu verschijnt: "Taal instellen" naast het "OK" item om aan te geven dat "Druk de SELECT toets in om de gemarkeerde taal- optie in te stellen".

U kunt informatie vinden over het gebruik van het menu door de i+ toets in te drukken. Druk opnieuw op de i+ toets om het helpmenu te verlaten.

Daarna verschijnt het Eerste maal installatiemenu op het scherm. Als u op ◀ of ▶drukt, kunt u het land selecteren dat u wilt instellen en druk op OK.

Eerste installatie

Kies land

Land instellen en doorgaan met installatie Nederland

Nadat de Eerste installatie ingesteld is, verschijnt het volgende bericht op het scherm.

• Om de automatische zoekopdracht te starten, selecteert u Ja, om te annuleren selecteert u Neen.
• Om een optie "Ja of Neen" te selecteren, markeer het onderdeel door gebruik van ◀ of ▶oetsen en druk op de OK -toets.

De IDTV zal automatisch afstemmen op de uitzendkanalen, naargelang de geselecteerde landinstellinger zoekend naar digitale landelijke Tv-uitzendingen en geeft de gevonden kanaalnamen weer. Deze handeling duurt ongeveer vijf minuten. Om het zoeken te annuleren kan u om het even wanneer op de ■ toets drukken.

Aan het einde van de Automatische zoekopdracht, verschijnt een bericht op het scherm met de vraag naar een analoge kanaal zoekopdracht. TV schakelt naar de analoge TV modus:

Selecteer uw land, taal en teksttaal met de ▲ / ▼ en ◀ / ▶ toetsen. Druk op "OK" om verder te gaan Druk op de "BLAUWE" toets om te annuleren.

Voor meer informatie over deze procedure, raadpleegt u de "Installatiemenu" sectie.

Dagelijkse bediening

Als u de DTT/TV toets indrukt wanneer u TV programma's bekijkt, schakelt het TV toestel tussen de digitale aardse televisie uitzendingen en de analoge uitzending.

Informatiespandoek

• Als u het kanaal wijzigt met de P + of P- toetsen of de numerieke toetsen, geeft de TV het kanaalbeeld weer samen met informatie onderaan het scherm. Deze informatie blijft op het scherm gedurende ongeveer drie seconden.
• Het informatiespandoek kan ook weergegeven worden door op de i+ toets te drukken terwijl u TV bekijkt. Druk opnieuw op de i+ toets om het spandoek te verwijderen.

4	RTL	09:10
CH 48		Signaal:
Nu:	NEWS	04:35-11:00
VolgenNEWS...		11:00-17:55

Het informatiespandoek biedt een aantal feiten over het geselecteerde kanaal en het uitgezonden programma.

• De naam van het kanaal verschijnt samen met het kanaalnummer en een aanduiding van de signaalsterkte op dit afgestemde kanaal.
• De huidige en volgende programma informatie wordt gegeven samen met het begin en eind tijdstip.
• De huidige tijdinformatie verschijnt samen met de naam van het kanaal.

Hint

Niet alle programma's zenden dezelfde informatie uit. Indien de naam en het tijdstip van de zender niet beschikbaar zijn, verschijnt: "Geen informatie beschikbaar" op het informatie spandoek.

Als het geselecteerde kanaal vergrendeld is, moet u de correcte vier cijfers invoeren om de zender weer te geven.

ELECTRONISCHE PROGRAMMAGIDS (EPG)

Een aantal, maar niet alle, zenders versturen informatie over de huidige en volgende gebeurtenissen. Merk op dat de gebeurtenisinformatie automatisch bijge-

werkt wordt. Indien er geen gebeurtenisinformatie beschikbaar is van de zenders verschijnt: "Geen informatie beschikbaar".

• Druk op de GIDS toets om het EPG menu weer te geven.
• Druk op ▲ of Voetsen om te navigeren in Kana- len of Programma's.
• Druk op de ◀ of ▶toetsen om doorheen de kanaal en programmalijst te navigeren.
• In het EPG Menu kunt u de uitgebreide helpinformatie raadplegen door op de i+ toets te drukken en als u deze toets opnieuw indrukt, kunt u dit venster sluiten.

• In het EPG menu worden alle zenders weergegeven. Het huidige kanaal is gemarkeerd wanneer u het EPG menu betreedt.
• Gebruik de ▲ of ▼toetsen om het kanaal te wijzigen. Druk ook op dRODE/GROENE toetsen om pagina op/neer te navigeren voor de zenders. En druk op de OK toets om het gemarkeerde kanaal te bekijken.
• Als u een gebeurtenis markeert, verschijnen een korte beschrijving van de gebeurtenis, begin- en eindtijdstip van de huidige gebeurtenis op het scherm
• Als u de OK toets indrukt wanneer een nieuwe gebeurtenis gemarkeerd is, wordt een herinnering ingesteld over de gemarkeerde kanaal lijn zoals in de volgende EPG menu afbeelding.

Het is mogelijk een signaal in te stellen om u te waarschuwen dat een bepaald programma op het punt staat te beginnen als u naar een andere zender aan het kijken bent. Indien u een herinnering instelt voor een programma wordt u gevraagd naar die zender te navigeren op het ogenblik van het ingestelde tijdstip.

• Als u de BLAUWE toets indrukt, kunt u het uitgebreide schema van de programma's weergeven.
• Als u de i+ toets indrukt, kunt u eenvoudig de gedetailleerde helpinformatie weergeven. Druk opnieuw op de i+ toets om het helpmenu te verlaten.

Wanneer u de Blauwe toets indrukt, verschijnt het EPG Menu op het scherm.

• Als u de GEEL/BLAUWE toets indrukt, kunt u het schema met een dag voor- of achterwaarts verschuiven.
• Als u de RODE/GROENE toets indrukt, kunt u het geplande tijdstip wijzigen.
• Als u de i+ toets indrukt, kunt u eenvoudig de gedetailleerde helpinformatie weergeven. Druk opnieuw op de i+ toets om het helpmenu te verlaten.

De ondertiteling weergeven

Met digitale aardse uitzending (DVB-T) worden bepaalde programma's uitgezonden met ondertiteling. Ondertiteling kan weergegeven worden terwijl u deze programamma's bekijkt.

- Wanneer de GROENE toets wordt ingedrukt, zal de Ondertitel selectie OSD op het scherm worden weergegeven. U kan de Ondertitels AAN of UIT schakelen. Voor Ondertiteltaal opties, zie "Taalinstellingen" in het "Instellingsmenu" gedeelte.

TELETEKST

Het gebruik van teletekst en zijn functies zijn identiek aan het analoge tekstsystem. Zie de "Analoge teletekst" toelichtingen.

DTV Menu Systeem

Het IDTV menu kan enkel weergegeven worden tijdens een Digitale aardse uitzending. Druk opDTT/TV toets om de IDTV in te schakelen terwijl de TV in analoge modus staat.

Druk de □ toets in.

Het onderstaande menu verschijnt op het scherm.

Kanaallijst

Met de ▲f toe sen van de afstandsbediening in het hoofdmenu moet u ervoor zorgen dat het eerste item, de kanaallijst, gemarkeerd is en daarna drukt u op de OK toets om de Kanaallijst weer te geven.

De volgende acties kunnen in dit menu uitgevoerd worden:

1. Navigatie doorheen de volledige zenderlijst
2. Kanalen Verplaatsen*
3. Kanalen verwijderen
4. Kanalen een nieuwe naam geven
5. Vergrendelingen toevoegen aan kanalen
6. Favorieten instellen

* Afhankelijk van uw landkeuze bij de eerste installatie, is het mogelijk dat de "VERPLAATS" optie van de Kanaallijst niet zichtbaar is.

De kanaallijst is de locatie waar de kanalen worden beheerd.

Navigatie doorheen de volledige kanaallijst

• Druk op af om het vorige of het volgende kanaal te selecteren.
• U kunt de of toetsen indrukken om de pagina op of neer te verschuiven.
• Om een specifiek kanaal te bekijken, markeert u deze met de ▲ of ▼ toetsen en drukt u op de OK toets terwijl het "Selecteer" item op de kanaallijst menu gemarkeerd is via de ◀ of ▶ toetsen.

Kanalen verplaatsen in de kanaallijst

• Druk op of toeisen om het kanaal te selecteren dat u wilt verplaatsen.
• Druk op de ◀ of ▶toetsen om het 'Verplaatsen" item te selecteren in het kanaallijstmenu.

"Verplaatsen" verschijnt naast "OK" wat aangeeft dat u OK moet indrukken om het gemarkeerde kanaal te verplaatsen naar de gewenste locatie in de kanaallijst.

• Druk op de OK toets en het geselecteerde kanaal wordt gemarkeerd.
• Gebruik de ▲ of teetsen om de nieuwe locatie te selecteren van het kanaal en druk op "OK" om het kanaal op de geselecteerde locatie te plaatsen en terug te keren naar het menu.

Kanalen verwijderen uit de kanaallijst

• Druk op of toutsen om het kanaal te selecteren dat u wilt verwijderen.
• Druk op de ◀ of ▶toetsen om het "Verwijderen" item te selecteren in het kanaallijstmenu.

Zoals in het kanaallijstmenu verschijnt: "Verwijderen"naast hetOK item onderin het scherm om aan te geven dat u OK moet indrukken om het gemarkeerde kanaal te verwijderen uit de kanaallijst.

Druk op de OK toets om het gemarkeerde kanaal te verwijderen. Het onderstaande bericht verschijnt op het scherm.

• Druk op de of toetsen om de gewenste optie te markeren.
• Als de OK toets ingedrukt is wanneer "Ja" gemarkeerd is, wordt het gemarkeerde kanaal verwijderd.
• Als u "Neen" selecteert, wordt de bewerking geannuleerd.

Kanalen een nieuwe naam geven

Om een specifiek kanaal een nieuwe naam te geven moet dit kanaal gemarkeerd worden met de ▲ of ▼ toetsen en daarna selecteert u de "Naam bewer-

ken" toets en u drukt op de ◀ of ►toetsen. Druk op de OK toets om de herbenoemen functie te activeren.

Nu verplaatst u zich naar het vorige/volgende teken met de ◀ of ▶ toetsen. Door op de ▶ of ▶ toetsen te drukken schakelt u het volgend teken, d.i, 'b' teken wordt 'a' op ▼ en 'c' op ▶ Door op de numerieke toetsen te drukken "0...9" vervangt u het

gemarkeerde teken door het teken dat boven de toets gedrukt is.

Druk op de ■ toets om de bewerking te annuleren of op de OK toets om de nieuwe naam op te slaan.

Vergrendelingen toevoegen aan kanalen

Wanneer u een zender vergrendelt, krijgt u slechts toegang tot de zender via een wachtwoord.

Om een kanaal te vergrendelen moet u het Kinderslot wachtwoord kennen (standaardwaarde is 0000 in de fabriek en dit kan uitsluitend gewijzigd worden in het Configuratiemenu).

Met de ▲ of ▼betsen markeert u het kanaal dat u wilt vergrendelen en selecteert u de "Vergrendel"

optie met de ◀ of boetsen. Daarna drukt u op de OK toets en een wachtwoord vakje verschijnt.

Favorieten instellen

U kunt verschillende kanalen instellen als favorieten zodat enkel de favoriet kanalen genavigeerd worden. Om een favoriet in te stellen, moet u het Favorie- ten" item markeren onderin het Kanaallijstmenu.

Om een favoriet in te stellen, moet u het "Favorieten" item markeren onderin het Kanaallijstmenu, en daama op OK te drukken. Het Favorietenlijst bewerken menu verschijnt op het scherm.

U kunt uw favoriete kanalen rangschikken met Lijst 1, Lijst 2, Lýjst 3, Lýjst 4 of Lijst 5.

Als u vijf lijsten gebruikt, kunt u kanalen rangschikken in verschillende categorieën (sport, muziek, etc.). Als u het favorieten lijstnummer activeert dat u in het Favoriete modus submenu of het configuratiemenu wilt, schakelt u enkel de kanalen in in de gewenste lijst. U krijgt toegang tot het configuratie menu via het hoofdmenu.

Een kanaal toevoegen aan een favorietenlijst

• Druk op de ▲toeisen en markeer het kanaal dat u wilt toevoegen aan de favorietenlijst.
• Selecteer het lijstnummer met de ◀ / toetsen.
• Druk op de toets om het gemarkeerde kanaal toe te voegen aan het geselecteerde lijstnummer.

Voor ieder kanaal geeft een pictogram aan welke favorietenlijst een kanaal is in (bijv. Ýn de bovenstaande afbeelding geeft het ① pictogram aan dat BBC ONE toegevoegd werd aan Lijst 1).

Een kanaal verwijderen dat aan een favorietenlijst werd toegevoegd:

• Markeer het kanaal dat u wilt verwijderen uit de favorietenlijst die u hebt toegevoegd;
• Markeer het lijstnummer dat het lijstnummer verwidjerd wordt en druk opOK. Het pictogram dat het toegevoegde lijstnummer aangeeft, verdwijnt uit de lijst.

NB: Een kanaal kan toegevoegd worden aan meer dan een favorietenlijst.

Om Favorieten in te schakelen, gaat u naar het Configuratiemenu en selecteert u het lijstnummer in de Favorietenmodus die u wilt inschakelen door

op de ◀ of toetsen te drukken. Om de Favorieten te annuleren, schakelt u Favorietenmodus op Uýt.

Het gebruik van de BLAUWE toets om doorheen de favoriete kanalen te navigeren:

U kunt doorheen de favoriete kanalen navigeren met de BLAUWE toets. Iedere maar dat u op de BLAUWE toets drukt, kunt u doorheen de favoriete kanalen navigeren bovenin de kanaallijst, in volgorde.

Terwijl een kanaalijst geselecteerd is, kunt u doorheen de favoriete kanalen bladeren in die lijst met de P + of P - toetsen.

Help op het scherm door op INFO te drukken

Voor alle menu's drukt u op de i toets om de help-informatie weer te geven over de menufuncties. Voor het Kanaallijst menu verschijnt het volgende bericht op het scherm.

Druk op de SELECTEER toest van uw afstandsbediening om op het gemarkeerde kanaal af te stemmen.

Druk op MENU om dit scherm te verlaten.

Hint:

Meer item invoeren door de i+ toets in te drukken, levert snel en eenvoudig gebruik van alle menu's in de IDTV met informatie over de gemarkeerde menu items.

Installatie

Het installatiemenu is vooral bedoeld u te helpen op de meest efficiënte wijze een Kanaaltabel op te bouwen.

Dit menu omvat de volgende items:

1. Automatische zoekopdracht
2. Manuele zoekopdracht
3. First Time Installatie (eerste installatie)

De automatische zoekopdracht wordt gestart door de OK toets in te drukken terwijl de Automatische zoekopdracht gemarkeerd is.

Het onderstaande bericht verschijnt op het scherm.

Markeer "Ja" of "Neen" met de ◀ of ◀ betsen en druk op OK om te selecteren.

Indien "Ja" geselecteerd wordt, start de Automatische zoekopdracht.

Als u "Neen" selecteert, wordt de Automatische zoekopdracht geannuleerd.

Wanneer de zoekopdracht naar digitale kanalen voltooid is, verschijnt een bericht op het scherm met de vraag een zoekopdracht naar analoge kanalen te starten.

Markeer "Ja" en druk op OK om analoge kanalen te zoeken. Het volgende menu verschijnt op het scherm voor de analoge zoekopdracht.

Door op ◀ of ▶ drukken, pas het Land item aan en druk ▼ om het Taal item te markeren. Gebruik ◀f ▶ om Taal in te stellen. Gebruik ▲ of ▼ om TXT Taal te selecteren en stel het in door ◀ of ▶ toetsen. Druk op OK om door te gaan:

Aan het einde van APS, verschijnt de programma-tabel op het scherm. In de programmatabel ziet u de nummers en namen toegewezen aan de zenders.

Indien u de locaties en/of de namen van de zenders niet aanvaardt, kunt u deze wijzigen in het instellingen- menu.

Alle diensten worden doorzocht en een kanaaltabel wordt automatisch aangemaakt.

Alle gevonden zenders worden opgeslagen in een gesorteerde wijze in overeenstemming met hun zendernummers. Het is mogelijk dat bepaalde diensten niet verschijnen met het correcte kanaalnummer. Op het moment van het drukken, zenden niet alle zenders hun kanaalnummer informatie uit.

Manuele zoekopdracht :

In een manuele zoekopdracht wordt het aantal multiplexen manueel ingevoerd en uitsluitend die multiplex wordt doorzocht op de aanwezigheid van zenders. Voor ieder geldig kanaalnummer, signaal-niveau, signaalkwaliteit en netwerknaam worden weergegeven onderin het scherm.

In de manuele en automatische zoekopdracht worden zenders die al aanwezig zijn in de database niet opnieuw opgeslagen om overtollige dubbele zenders te vermijden.

First Time Installatie (eerste installatie)

De gebruiker kan dit item toepassen om standaard-instellingen te laden. Deze waarden werden in de fabriek geladen in de ontvanger.

Om de fabrieksinstellingen te installeren, licht u het "First time installation" menu op en u drukt op OK. Daarna wordt u gevraagd om te rinkelen. Selecteer 'Ja' door de OK toets in te drukken terwijl 'Ja' gemarkeerd is en de bestaande kanaaltabel wordt verwijderd.

Nadat de fabrieksinstellingen geladen zijn, verschijnt het "Eerste installatie" menu.

Het menu dat verschijnt voor de taalselectie verschijnt eerst op het scherm. Met de ▲ of ▼toetsen selecteert u de gewenste taaloptie en druk op OK om deze te activeren.

Wanneer de taal geselecteerd is, verschijnt een bericht op het scherm met de vraag een automatische zoekopdracht te starten.

Markeer het "Ja" item met de of teetsen en druk op OK om de installatie te starten. Wanneer de zoekopdracht naar digitale kanalen voltooid is,verschijnt een bericht op het scherm met de vraag een zoekopdracht naar analoge kanalen te starten.

Markeer het "Ja" item met de ◀ of ▶ toetsen en druk op OK om analoge kanalen te zoeken. Het volgende menu verschijnt op het scherm voor de analoge zoekopdracht.

Door op ◀f te drukken, pas het Land item aan en druk ▼ om het Taal item te markeren. Gebruik ◀f ▶ om Taal in te stellen. Gebruik ▲ of ▲ om TXT Taal te selecteren en stel het in door de ◀ of ▶oetsen. Druk op OK om door te gaan.

Configuratie

Druk op ☐m het hoofdmenu weer te geven en▼ druk twee maal om Configuratie te markeren. Druk daarna op OK om het configuratiemenu weer te ge- ven. Druk op ☐ om het menu te verlaten.

De verschillende configuratiefuncties worden weergegeven in een lijst, samen met een kwart scherm van het huidig geselecteerde kanaal. U kunt een func-

tie selecteren door de overeenstemmende menulijn te markeren met de ▲ of ▼oetsen.

Favorite modus

Deze functie schakelt de favoritie kanaallijst modus in of uit.

Gebruik de ◀ of ▶toetsen om de Favoriete modus in te stellen op "Lijst1, Lijst2, Lýjst3, ..., Lijst5 of Uit".

Als u "Off" selecteert, schakelt u de favoriete kanaal- lijst modus uit.

Als de "Favoriete Modus" ingesteld is op het selecteren van een kanaallijst nummer kunt u in de normale bewerkingsmodus op de P + en P - drukken om doorheen de kanalen te navigeren die vooraf gedefinieerd werden als favorieten in de geselecteerde kanaallijst.

Kanaallijst

In het configuratiemenu markeert u het Kanaallijst item door op de ▲ of ▼oetsen te drukken.

Gebruik de ◀ of teetsen om de Kanaallijst in te stellen op "Enkel TV, enkel Radio of enkel Tekst".

Deze functie schakelt de navigatie uitsluitend in voor het geselecteerde kanaallijst type.

Als "Enkel radio" ingesteld is, kunt u doorheen de radio kanalen bladeren in de kanaallijst met de P + of P - toetsen.

Taalinstellingen (Language)

In het Configuratiemenu markeert u het Taalinstelling item door op de ▲ of ▼betsen te drukken. Druk op OK en het Taalinstellingen sub-menu zal op het scherm weergegeven worden.

Druk op af onnet menu item te selecteren dat u wilt aanpassen.

Systeem taal

Systeemtaal bepaalt de menutaal op het scherm

Gebruik ◀ of ▶om Systeemtaalinstellingen in te stellen.

Audio taal

Digitale aardse televisiekanalen kunnen gelijktijdige soundtracks uitgezonden worden in meer dan een taal. Deze functie selecteert welke taal soundtrack u wilt horen wanneer u naar een kanaal overschakelt dat in meerdere soundtracks uitzendt.

Druk op de ◀ of foetsen om doorheen de taaloptie te bladeren.

- Wanneer de GELE toets wordt ingedrukt, zal de Audiotaal selectie OSD op het scherm worden weergegeven.

Taal van de ondertitels

Digitale aardse televisie kanalen kunnen uitzenden met ondertitels op het scherm voor hardhorenden. Deze functie selecteert de gewenste ondertiteling taal en schakelt de automatische weergave van ondertitels in van zodra ondertitelinforamtie uitgezonden wordt.

Druk op de ◀ of ▶toetsen om doorheen "Uit" en taalopties te bladeren.

Ouderlijke instellingen

Sommige kanalen zenden programma's uit waarvan u niet wilt dat de jongere leden van uw familie ze kunnen zien. Ieder kanaal kan 'vergrendeld' worden zodat het niet geselecteerd kan worden voor weergave zonder eerst een pincode van vier cijfers in te voeren. Zo kan ieder kanaal dat niet geschikt is voor jongere kijkers beschermd worden.

Deze functie schakelt het menu beveiligingsysteem in of uit en maakt het mogelijk de pincode te wijzigen. Kanaal en menu beveiliging vergrendelingsfunctie.

Gebruik de ▲ of Voetsen om de ouderlijke instellingen te markeren.

Druk op OK om toegang te krijgen tot het menu van de Ouderlijke instellingen. Een venster voor de vergrendelingscode wordt weergegeven.

Blokkeringscode invoeren

Er bestaat slechts één code die aanvankelijk op "0000" is ingesteld. Voer een sleutelcode in. Indien een verkeerde sleutelcode ingevoerd wordt, verschijnt het volgende bericht op het scherm en keert dit terug.

Verkeerde blokkeringscode

Indien de code correct wordt ingevoerd, verschijnt

het menu van de Ouderlijke instellingen, inclusief de volgende items:

Druk op af on net menu item te selecteren dat u wilt aanpassen.

Volwassenen vergrendeling

Gebruik de ◆ of teetsen om het kinderslot in te stellen op "Uit, Leeftijd 4, Leeftijd 5, ... Leeftijd 17 of Leeftijd 18". ("Uit, Leeftijd 4, Leeftijd 5,..., Leeftijd 18, Vrijgegeven vanaf Leeftijd 6, Algemeen kijken (FRA) of X-rated ESP".)

Menuvergrendeling:

Hier kunt u de vergrendeling instellen/opnieuw instellen voor het Hoofdmenu, of het Installatiemenu om de toegang te beperken. Als de menuvergrendeling uitgeschakeld is, is er een vrije toegang tot het menu-systeem.

Uit: Alle menu's zijn niet vergrendeld.

Hoofdmenu: Het hoofdmenu is uitsluitend toegan- kelijk met de correcte sleutelcode. De gebruiker kan dus geen zenders toevoegen, verwijderen, een nieuwe naam geven en geen timers instellen.

Installatie : Het installatiemenu is vergrendeld en de gebruiker kan geen kanalen toevoegen.

Wijzigingen worden bijgewerkt wanneer het configuratiemenu verlaten wordt.

De sleutelcode instellen

In dit menu kunt u ook de sleutelcode instellen en de ouderlijke instellingen modus instellen/wijzigen.

Tijd Instellingen

In het Configuratiemenu markeert u het Tijdinstelling item door op de ▲ of ▼wetsen te drukken. Druk op OK en het Tijdinstellingen sub-menu zal op het scherm weergegeven worden.

Gebruik of on Tijdzone instelling te markeren. Tijdzone Instelling wordt ingesteld door gebruik van of Het kan AUTO of MANUEEL ingesteld wor- den Wanneer AUTO geslecteerd is, zullen Huidige Tijd en Tijdzone opties niet beschikbaar zijn om inge- steld te worden.

Indien MANUELE optie als Tijdzone Instelling is geselecteerd, kan de Tijdzone veranderd worden.

- Door op ▲ of ▼e drukken, selecteert u Tijdzone.

Gebruik ◀ of ▶om de Tijdzone tussen GMT-12 of GMT+12 te veranderen. De Huidige tijd bovenaan de menulijst zal dan veranderen naargelang de geselecteerde Tijzone.

Ontvanger upgrade

De upgrade van de IDTV kan uitgevoerd worden via het configuratiemenu, ingevoerd in het hoofdmenu.

In het configuratiemenu markeert u het "Ontvanger upgrade" item met de ▲ of ▼oetsen en druk op "OK" om de upgrade te starten. Het onderstaande menu verschijnt op het scherm.

Aan het einde van de zoekopdracht, verschijnt het bericht "Zoeken naar upgrade voltooid. Geen nieuwe software gevonden" op het scherm indien geen software gevonden werd.

Timers

Open het Hoofdmenu door op de mets te drukken. Markeer de Timers lijn door op ▲ of ▼e drukken en druk op "OK" om het Timermenu weer te geven.

Tot vijf afzonderlijke timergebeurtenissen kunnen ingesteld worden en elk wordt weergeven in het Programma Timers scherm, het vermelt de gebeurtenissennummer, het geslecteerde kaneel, de begintijd, eindtijd, datum en de modus – of de gebeurtenis actief is( en zal worden opgevolgd) of niet.

- Om een gebeurtenis in te stellen, markeert de modustoets door op ▲ of ▼ drukken en druk op OK om het Timervenster weer te geven.

• Hier kunt u de zes instellingen van kanaaltype, kanaalnaam, begintijdstip, eindtijdstip, datum en frequentie-modus instellen. U kunt vrij bewegen tussen iedere instelling met de ▲ of ▼betsen.
• Het kanaaltype wordt ingesteld met de ◀ of ▶ toetsen. Hierdoor is het mogelijk enkel het geselecteerde type kanalen weer te geven.
• De kanaalnaam wordt ingesteld met de ◀ of ▶ toetsen om het kanaal weer te geven dat het programma uitzendt.
• Het starttijdstip, eindtijdstip en de datum worden ingesteld met de numerieke toetsen op de afstandsbediening in 24-uur formaat.
• De frequentiemodus bepaalt hoe vaak de ontvanger deze gebeurtenis bewerkt en wordt ingesteld met de ◀ of ▶ toetsen op Eenmalig, Dagelijks, of Wekelijks.

Hint Indien een ongeldig nummer ingevoerd werd voor het begin- of eindtijdstip of voor de datum verschijnt het bericht "Ingevoerd tijdstip is ongeldig" op het het menu.

TV Set-up

Als u de TV functies wilt doornemen, kunt u dit item gebruiken.

U krijgt toegang tot de TV set-up menusysteem via het hoofdmenu. Druk op □ om het hoofdmenu weer te geven en gebruik ▲ of ▼om "TV Set-up" te selecteren. Druk op de OK toets om het TV set-up menu weer te geven.

Hoofdmenu

Kanaallijst

Installatie

Configuratie

Timers

TV-config.

Gemeenschappelijke interface

Gedetailleerde informatie voor alle menu-items kunt u terugvinden in het Analoge TV Menusysteem gedeelte

Algemene Interface

- Druk op □om het hoofdmenu weer te geven en gebruik ▲ of ▼om "Algemene interface" te markeren en druk op OK.

Hoofdmenu

Kanaallijst

Installatie

Configuratie

Timers

TV-config.

Gemeenschappelijke interface

U moet zich abonneren op een betaal-TV kanaal om de betalende kanalen van de Digitale aardse uitzending weer te geven. Vraag de Conditional Access Module (CAM) aan en deWeergavekaart door zich te abonneeren bij een betaal-TV bedrijf. Voer deze daarna in in de Televisie op basis van de volgende procedure.

1. Schakel de TV uit en trek de stekker uit.
2. Voer CAM in, daarna de Weergavekaart in de sleut in het terminal deksel aan de linkerzijde van de TV (vooraanzicht).
3. De CAM moet correct ingevoerd worden. Ze kan

niet omgekeerd ingevoerd worden. De CAM of de TV terminal kunnen beschadigd worden als CAM met te veel kracht ingevoerd worden.

1. Sluit de TV aan op het elektrisch netwerk, schakel het toestel aan en wacht even tot de kaart geactiveerd wordt.
2. Bepaalde CAMs kunnen de volgende set-up vereisen. Stel de CAM in in het IDTV menu, de Algemene interface en door op OK te drukken. (Het CAM set up menu wordt niet weergegeven indien niet noodzakelijk.)

Menusysteem

Beeldmenu

Modus

Als u op ▲ / ▼ drukt, selecteert u Modus (Mode). Met de ◀ / ▶ toets kunt u één van de volgende opties selecteren: Cinema, Dynamisch en Natuurlijk.

Helderheid/Contrast/Kleur/Scherpte/Kleurschakering

Als u op ▲ / ▼ drukt, selecteert u de gewenste Optie.

Gebruik de ◀ /► toetsen om het niveau in te stellen.

Hint: Kleurschakering wordt weergegeven in het beeldmenu als de TV een NTSC signaal ontvangt.

Kleurtemp

Als u op ▲ / ▼ drukt, selecteert u Kleurtemp (Colour Temp.).

Met de ◀/▶ toets kunt u één van de volgende opties selecteren: Normaal, Warm en Koel.

Geluid Reductie

Als u op ▲ / ▼ drukt, selecteert u Geluidsreductie (Noise Reduction). Met de ◀ / ▶ toets kunt u één

van de volgende opties selecteren: Laag, Gemiddeld, Hoog of Uit.

Filmmodus

Films worden aan een verschillende aantal frames per seconde opgenomen dan normale televisieprogramma's.

Als u op ▲ / ▼ drukt, selecteert u filmmodus.

Druk op de ◀ / ▶ toets om deze functie Aan of Uit te schakelen. Schakel deze functie aan wanneer u films bekijkt om de snel bewegende scènes duidelijk weer te geven.

Opslaan

- Als u op ▲ / ▼ drukt, selecteert u Opslaan (Store).

- Druk op ▶ of OK om de wijzigingen op te slaan. "Opgeslagen" (Stored) zal op het scherm verschijnen.

Reset

Als u op ▲/▼ drukt, selecteert u Reset. D r u k op ◀/► of OK om de fabrieksinstellingen van de beeldmodus te herstellen.

Geluidsmenu

Volume

Als u op ▲ / ▼ drukt, selecteert u Volume. Druk op de ◀/ ▶ toets om het volumeniveau te wijzigen.

Equalizer

Als u op ▲ / ▼drukt, selecteert u Equalizer. Druk op ◀ / ▶ of OK om toegang te krijgen tot het equalizer menu.

In het equalizermenu kan de geluidsmodus door op◄ / ► te drukken veranderd worden naar Gebruiker,, Muziek, Spraak, Vlak en Klassiek. Selecteer de gewenste frequentie met de ▲ / ▼ toets en verhoog of verlaag de frequentietoename met de ◀ / ► toets.

Druk op de ■ toets om terug te keren naar het vorige menu.

OPMERKING: De equalizer menu instellingen kunnen uitsluitend gewijzigd worden wanneer de Equalizer modus op Gebruiker staat.

Balans

Gebruik de ▲ / ▼ toets om Balans (Balance) te selecteren. Druk op ◀ / ▶ om het balansniveau te wijzigen. Het balansniveau kan geregeld worden tussen -32 en 32.

Koptelefoon

Als u op ▲ / ▼ drukt, selecteert u Koptelefoon (Headphone). Druk op de ▶ toets om toegang te krijgen tot het koptelefoonmenu.

volume

Als u op ▲/ ▼ drukt, selecteert u Volume. Druk op de ▶ om het hp volumeniveau te verhogen. Druk op ◀ om het hp volumeniveau te verlagen. Het volumeniveau kan aangepast worden tussen 0 en 63.

balans

Als u op ▲ / ▼ drukt, selecteert u de Balans (Balance). Druk op de ▶ toets om de balans naar rechts aan te passen. Druk op de ◀ toets om de balans naar links te verlagen. Het balansniveau kan aangepast worden tussen -32 en +32.

Druk op de ☐ toets om terug te keren naar het vorige menu.

Geluidsmodus

Met de ▲ / ▼ toets kunt u de Geluidsmodus (Sound mode) selecteren. Met de ◀ / ▶ toets kunt de Mono, Stereo, Dual I of Dual II modus selecteren, uitsluitend als de geselecteerde zender deze modus ook ondersteunt.

AVL

Als u op ▲ / ▼ drukt, selecteert u AVL. Druk op de ◀/▶ toets om de AVL functie Aan of Uit te schakelen.

Effect

Als u op ▲ / ▼ drukt, selecteert u Effect. Druk op de ▶ toets om Effect Aan of Uit te schakelen.

De Dynamische lage tonen (Dynamic Bass) wordt gebruikt om het basseffect van het TV toestel te verhogen.

Als u op ▲/ ▼ drukt, selecteert u Dynamic Bass. Druk op de ◀ / ▶ toets om Dynamische lage tonen functie op Laag, Hoog of Uit te schakelen. Wij raden aan niet op Hoog te selecteren wanneer u hoge volumeniveaus beluistert.

3DS

Met de ▲ / ▼ toets selecteert u 3DS. Druk op de◀ / ▶ toets om 3DS Aan of Uit te schakelen.

SubWoofer

U kunt voor een lager basseffect externe, actieve subwoofer op het toestel aansluiten.

Als u op ▲ / ▼ drukt, selecteert u Subwoofer.. Subwoofer kan In- of Uitgeschakeld worden.

Dynamic Bass is enkel actief als Subwoofer op Aan is ingesteld. Schakel de Subwoofer naar Aan wanneer u een externe subwoofer aansluit op het toestel.

Opslaan

Als u op ▲ / ▼ drukt, selecteert u Opslaan (Store).

Druk op ▶ of OK om de wijzigingen op te slaan. "Opgeslagen" (Stored) zal op het scherm verschijnen.

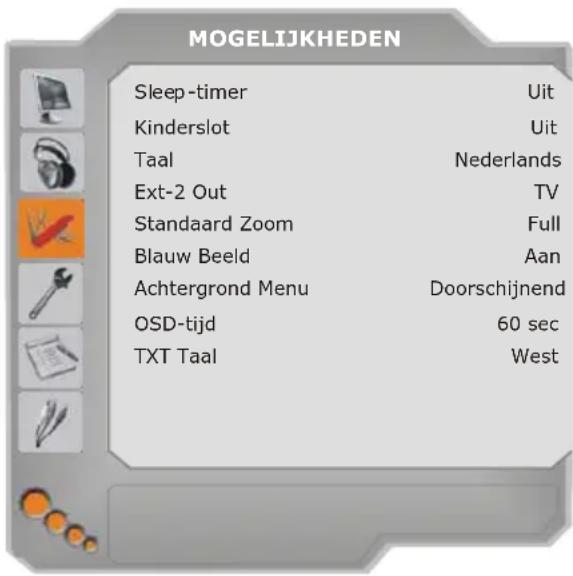

Functiemenu

Slaap Timer

Als u op ▲ / ▼ drukt, selecteert u de Slaap Timer (Sleeptimer). Gebruik de ◀/ ▶ toetsen om de Slaap Timer (Sleeptimer) in te stellen.

De timer kan tussen Uit en 120 uur geprogrammeerd worden in stappen van 10 minuten.

Kinderslot

Als u op ▲ / ▼ drukt, selecteert u het Childlock (Kinderslot).

Druk op de ◀/▶ toets om het kinderslot aan of uit te schakelen. Als aan geselecteerd is, kan de TV enkel bediend worden via de afstandsbediening. In dat geval werken de toetsen van het configuratiepaneel niet (behalve de STANDBY toets). Als één van deze toetsen ingedrukt wordt en als het menuscherm niet zichtbaar is, verschijnt op het scherm de boodschap "Kinderslot aan".

Taal

Als u de ▲ / ▼ toets indrukt, selecteert u Taal (Language). Gebruik de ◀ / ▶ toets om de taal te selecteren.

Beschikbare taalopties zijn: Engels, Frans, Duits, Italiaans, Spaans, Portugees, Nederlands, Grieks, Sweeds, Noors, Deens, Fins, Turks, Kroatisch, Sloveens, Pools, Tsjechisch, Hongaars, Russich, Bulgaars, Grieks, Slovaaks, Servisch en Roemeens.

AV-2 Out

Door op ▲ / ▼ te drukken selecteert u AV-2 Uitvoer. Gebruik de ◆ / ▶ toets om EXT-2 Uit op TV/DTT, AV-1, AV-3, AV-4, HDMI-1, HDMI-2 of PC RGB in te stellen.

OPMERKING: Audio uitvoer is enkel beschikbaar voor AV-3, AV-6, AV-7 en PC RGB. De andere opties hebben zowel audio en video uitvoeren.

Indien de huidig bekeken bron analoge TV is, zal een verbonden toestel ook analoge TV bron weergeven. Indien deze bron op digitale modus is ingesteld, zal het aangesloten toestel digitale bron weergeven. Om deze functie te benutten, moet de AV-2 Uit op TV/DTT ingesteld worden.

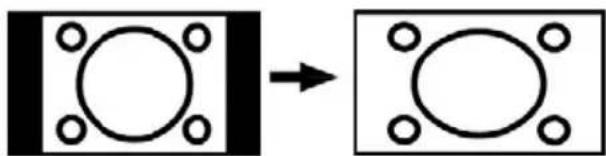

Standaard Zoom

Als u op ▲ / ▼ drukt, selecteert u Standaard Zoom (Default Zoom). U kunt de Standaard Zoom als Volledig, Panoramisch, 4:3 of als 14:9 zoom instellen door op de ◀ / ▶ toets te drukken.

Blauwe achtergrond

Met de ▲ / ▼ toets selecteert u Blauwe Achtergrond (Blue Background).

Druk op ◀/▶ om de Blauwe achtergrond In of Uit te schakelen.

Menu Achtergrond

Met de ▲ / ▼ toets selecteert u Menu Achtergrond (Menu Background). U kunt de achtergrond van het menu veranderen naar Doorzichtig of Opaak door op de ◀/ ▶ te drukken.

Menu Timeout

Als u op ▲ / ▼ drukt, selecteert u Menu Timeout. Druk op de ◀/▶ toets om de menu timeout te wijzigen in 15 sec, 30 sec of 60 sec.

Teletekst Taal

Als u op ▲ / ▼ drukt, selecteert u Teletekst taal (Teletext Language). Druk op de◀ / ▶ toets om de Teletekst taal (Teletext Language) te veranderen naar West, Oost, Cyrillisch, Turks/Gri of Arabisch.

Installatiemenu

Programma

Als u op ▲ / ▼drukt, selecteert u Programma. Druk op de ◀/ ▶ toets om het programmanummer te selecteren. U kunt ook een nummer invoeren met de cijfertoetsen op de afstandsbediening. Er is ruimte voor 100 zenders tussen 0 en 99.

Band

Band kan geselecteerd worden als C of S door op / ▶ te drukken.

Kanaal

Het Kanaal kan gewijzigd worden met de ◄/ ▶ toets of de Cijfertoetsen.

Kleursysteem

Met de ▲ / ▼ toets kunt u het Kleursysteem (Colour System) selecteren. Druk op de ◀/▶ toets om het kleursysteem te wijzigen in PAL, SECAM of AUTO

Als het geluidsysteem ingesteld is op I, is SECAM niet beschikbaar voor het Kleursysteem.

OPMERKING: In de EXT modus kunt u zowel NTSC 3.58, NTSC 4.43 alsook PAL60 kiezen.

Geluidssysteem

Met de ▲ / ▼ toets kunt u het Geluidsysteem (Sound System) selecteren. Druk op de ◀ / ▶ toets om het geluidssysteem te wijzigen in BG, DK, I, L of LP

Fijn Afstemmen

Als u op ▲ / ▼ drukt, selecteert u Fijn Afstemmen (Fine Tune). Druk op de ◀ / ▶ toets om de afstemming aan te passen.

Zoeken

Als u op ▲ / ▼drukt, selecteert u Zoeken (Search). Druk de ◀/▶ toets in om de programma zoekopdracht te starten. U kunt ook de gewenste fre-

quentie invoeren met de cijfertoetsen als het zoekitem gemarkeerd is.

VCR

Dit item kan in alle modi weergeven worden, behalve YPbPr, HDMIen PC.

Als u een VCR signaalbron van één van deze modi wenst te bekijken, is het beter om deVCR modus "in" te schakelen. Druk hiervoor op de ◀ / ▶ toetsen om het "In" te schakelen wanneer de cursor op dit item staat.

Als u een DVD wilt bekijken moet u dit item "uit" schakelen.

Programma Opslaan

Als u op ▲ / ▼ drukt, selecteert u Programma Opslaan. Druk op ▶ of OK om de wijzigingen op te slaan. "Programma opgeslaan" verschijnt op het scherm.

Programmamenu

Als u de cursor in de vier richtingen verplaatst, kunt u 20 programma's bereiken in dezelfde pagina. U kunt doorheen de pagina's bladeren met de navigatie-toetsen om alle zenders weer te geven in TV modus (behalve de AV modus). Als de cursor geactiveerd wordt, gebeurt de programmaselectie automatisch.

Naam:

U kunt de naam van een geselecteerde zender wijzigen door de zender te selecteren en op de RODE (RED) toets te drukken.

De eerste letter van de geselecteerde naam wordt gemarkeerd. Druk op de ▲/▼ toets om die letter te wijzigen en op de ◀/► toets om de andere letters te selecteren. Met de RODE (RED) toets kunt u de naam opslaan.

Invoegen:

Selecteer de zender die u wenst in te voegen met de navigatietoetsen. Druk op de GROENE (GREEN)

toets. Verplaats het geselecteerde programma naar de gewenste locatie met de navigatietoetsen en druk nogmaals op deGROENE (GREEN) toets.

Wissen:

Om een programma te wissen, druk op de GELE (YELLOW) toets. Als u opnieuw op de GELE (YELLOW) toets drukt, kunt u het geselecteerde programma verwijderen uit de lijst en de programma's verschuiven met één locatie.

APS (Automatisch Programmeersysteem)

Als u op de BLAUWE (BLUE) toets drukt voor APS, verschijnt het menu van het Auto Programmeringsysteem op het scherm.

A.P.S. (Automatisch programmeringsysteem) Land

Druk op de ◀ / ► toets om uw land te selecteren. Indien u de APS functie wilt verlaten, drukt u op de BLAUWE (BLUE) toets.

Als u op de OK of RODE (RED) toets drukt om APS te starten, worden alle zenders gewist en het volgende scherm verschijnt.

Als u op de BLAUWE (BLUE) toets drukt, stopt de APS functie en de programmatabel verschijnt op het scherm.

Als u wacht tot het einde van de APS, wordt de Programmatabel weergegeven op het scherm met een lijst van de programma's die gevonden en gelokali-seerd werden.

Installatiemenu in AV modi

Het onderstaande scherm verschijnt in het installatie- menu:

Kleursysteem

Als u op ▲ / ▼ drukt, selecteert u Kleursysteem (Colour System). Als u de ◀ / ▶ toets indrukt, kunt u het kleursysteem wijzigen in PAL, SECAM, PAL 60, NTSC 4,43, NTSC 3,58 of AUTO.

VCR

Als u ▲ / ▼ indrukt, selecteert u VCR. Druk op ◀ / ▶ om de VCR AAN/ UIT te schakelen.

Programma Opslaan

Als u op ▲ / ▼ drukt, selecteert u Programma Opslaan. Druk op ▶ of OK om de wijzigingen op te slaan. "Programma opgeslagen" verschijnt op het scherm.

Bronmenu

Door op de ▲ / ▼ toets te drukken, selecteer het zesde icoon en druk op ▶ of OK. Het bronmenu verschijnt op het scherm.

In het bronmenu markeert u een bron door op de ▲/▼ toets te drukken en over te schakelen naar die modus door op ▶ of op de OK toets te drukken. Bronopties zijn; TV, AV-1, AV-2, AV-2 S, AV-3, AV-4 AV-5, HDMI1, HDMI2, PC RGBen DTT.

PC Modus

Installatie

• Schakel zowel de computer als het scherm uit voordat u een aansluiting maakt.
• Stel de PC resolutie juist in voordat u de TV aansluit. Zie de tabel in Apendix A op pagina 78.
• Gebruik de 15-pin weergavekabel om een PC op de LCD TV aan te sluiten.

Menusysteem in PC modus

Geluidmenu/Functiemenu

De items in dit menu worden beschreven in het Geluid & functiemenu (Sound & Feature Menu) in "Menusysteem".

PC Beeldmenu

Als u op ▲ / ▼ drukt, selecteer het tweede pictogram. Het PC beeldmenu verschijnt op het scherm.

Contrast-, Helderheid-en Kleurtemperatuur-aanpassingen in dit menu zijn identiek aan de aanpassingen bepaald in het TV-beeld menu in "Analoge TV Menusysteem".

PC Beeld Positiemenu

Door op de ▲ /▼ toets te drukken, selecteer het eerste icoon en druk op► of OK. Het PC Beeldpositie-menu verschijnt op het scherm.

Als u het beeld horizontaal of verticaal naar een ongewenste positie verschuift, kunt u met deze functie het beeld opnieuw correct positionneren.

- Selecteer Autopositie met de druk op▲ / ▼ of de OK toets.

Waarschuwing: De automatische positie afstelling wordt aanbevolen met het beeld op het volledige scherm voor een correcte afstelling.

H (Horizontale) Positie

Dit item verschuift het beeld horizontaal naar de rechter of linkerzijde van het scherm.

- Selecteer H Positie met de ▲ / ▼ toets.

- Druk op de ◀/ ▶ toets om de waarde aan te passen.

V (Verticale) positie

Dit item verschuift het beeld verticaal naar de boven of onderzijde van het scherm.

- Selecteer V Positie met de ▲ / ▼ toets.

- Druk op de ◀/ ▶ toets om de waarde aan te passen.

Pixelfreq.

Pixelfreq. afstellingen uitvoeren corrigeren de storingen die zich voordoen als verticale banden in presentaties met een hoog aantal pixels zoals spreadsheets of paragragen of tekst in kleinere lettertypen.

- Druk op de ◀/ ▶ toets om de waarde aan te passen.

Fase

Afhankelijk van de resolutie en de scanfrequentie die u instelt op het TV toestel kan een onzuiver beeld op het scherm verschijnen. In een dergelijk geval kunt u dit item gebruiken om een zuiver beeld te ontvangen via de proefondervindelijke methode.

- Druk op de ◀/ ▶ toets om de waarde aan te passen.

Geluid in PC modus

- Sluit de PC geluidsuitgang met een geluidskabel aan op de PC geluidsingang (PC Audio In) van de TV.

Andere Functies

TV Status

Programmanummer, Programmanaam, Geluidindicator en Zoommodus verschijnt in de rechter bovenhoek van het scherm wanneer een nieuw programma ingevoerd worden of de i+ toets ingedrukt wordt.

Dempindicator

Deze wordt bovenaan in het scherm geplaatst indien ingeschakeld.

Om de geluid-dempen-functie te annuleren, bestaan er twee alternatieven: u kunt op r× drukken of u kunt het volumeniveau verhogen.

PIP en PAP modi

Druk de toots in om over te schakelen op de PIP modus.

In de PIP Modus verschijnt een klein beeldscherm (PIP beeldscherm) op het hoofdscherm. De breedte-hoogteverhouding van het PIP venster is vastgelegd op 4:3.

Eenmaal in de PIP modus is het standaard actieve venster het PIP venster en het actieve venster wordt aangegeven met een wit kader. Het actieve venster kan gewijzigd worden door op de ◄/ ▶ toets te drukken. Het infostatus OSD behoort tot het actieve venster. De plaats van het status OSD zijn identiek voor beide vensters.

Druk nogmaals op de ☐ toets om over te schakelen op de PAP modus.

In de PAP modus worden twee afbeeldingen van identieke grootte weergegeven op het scherm. De breedtehoogte verhouding van de vensters is vastgelegd.

Wanneer u overschakelt op de PAP modus wordt het hoofdvenster in PIP modus weergegeven aan de rechterzijde van het scherm. Het actieve venster kan gewijzigd worden door op de ◀ / ▶ toets te drukken.

Druk de 📄 toets in om de PAP modus te verlaten.

OPMERKING: In alle HDMI modi zijn Pip en PAP niet zichtbaar. In YPbPr 1080i, is Pip niet zichtbaar.

OPMERKING: Zie Appendix C voor alle PIP/PAT Modi

AV Modi

U kan schakelen tussen TV en AV modi door gebruikt van de verwante toetsen op de afstandsbediening.

Druk eerst op de → toets tot INVOER OSD op het scherm verschijnt. U kunt volgende toetsen op uw afstandsbediening gebruiken om de gewenste bron te selecteren (behalve in teletekst): AV1, AV2, AV3, AV4, AV5, HDMI1of HDMI2

Merk op dat wanneer u in PIP/PAP modi bent u door op de → toets te drukken onmiddellijk van bron ver- andert.

Beeld Bevriezen

U kan het beeld stilzetten door op te drukken op de afstandsbediening. Bij PIP en PAP opmaak, kan enkel het hoofdbeeld stilgezet worden.

Zoom Modi

De zoom modus kan gewijzigd worden door op de " Breedte-hoogteverhouding" toets te drukken. U kunt de schermgrootte instellen volgens de breedtehoogte-verhouding. Selecteer de optimale instelling uit één van onderstaandeZOOM modi:

OPMERKING: InYPBPR en HDMI modi, in 720 en 1080 resoluties, zullen Full 1 en Full 2 modi zichtbaar zijn.

OPMERKING: Indien het beeld bovenaan uitloopt en er doen zich bodemlijnen voor wanneer u in "Full 1" modus bent; schakel dan naar "Full 2" om dit te voorkomen. Indien zulke uitlopingen in de randen van het beeld zich niet voordoen, wordt het aangeraden dat u in "Full 1" modus kijkt.

OPMERKING: U kunt enkel 4:3 en FULL selecteren in de PC modus.

Auto:

Als een WSS (Wide Screen Signalling) signaal, dat de breedtehoogte-verhouding van het beeld weergeeft, inbegrepen is in het uitzendsignaal of het signaal van een extern apparaat, wijzigt de TV deZOOM modus automatisch volgens het WSS signaal.

- Als de AUTO modus niet correct werkt omwille van een zwakke WSS signaalkwaliteit of als u de ZOOM modus wilt wijzigen, wijzigt u handmatig naar een andere ZOOM modus.

Vol:

Hierdoor worden de rechter- en linkerzijden van een normale afbeelding (4:3 breedte-lengteverhouding) gelijkmatig uitgestrekt om het volledige brede TV scherm te vullen.

- Voor 16:9 breedte-lengteverhouding afbeeldingen die in een normale afbeelding (4:3 breedte-lengteverhouding) zijn samengedrukt, gebruikt u de Full modus om het beeld naar de oorspronkelijke vorm te herstellen.

4:3:

Gebruik deze optie om een normale afbeelding (4:3 breedte-lengteverhouding) want dit is de oorspronkelijke vorm.

Hierdoor worden de rechter- en linkerzijden van een normale afbeelding (4:3 breedte-lengteverhouding) gelijkmatig uitgestrekt om het TV scherm te vullen, zonder dat de afbeelding onnatuurlijk overkomt.

De boven- en onderzijde van de afbeelding worden lichtjes ingekort.

14:9 Zoom:

Hiermee zoomt u in op de brede afbeelding (14:9 breedte-lengteverhouding) naar de bovenste en onderste limieten van het scherm.

Hiermee zoomt u in op de brede afbeelding (16:9 breedte-lengteverhouding) naar het volle scherm.

Hiermee zoomt u in op de brede afbeelding (16:9 breedte-lengteverhouding) met ondertiteling naar het volle scherm.

Teletekstsysteem zendt informatie zoals nieuws, sport en weer naar uw TV. Mer op dat indien het signaal onvoldoende wordt, er tekstfouten kunnen voorkomen of de teletekstmodus kan verlaten worden.

Teletekst functietoetsen worden onderaan weer- gegeven.

Teletekst Aan-Uit / PAT modus

Activeer teletekst modus indien eenmaal ingedrukt.

Door op deze toets te drukken zal het scherm in twee vensters gedeeld worden, één venster geeft teletekst weer, het andere het huidige kanaal. Nogmaals op de toets drukken zal naar teletekst schakelen maar op één scherm.

Index

Selecteert de teletekst indexpagina.

Openbaren

Geeft verborgen informatie weer (Bijvoorbeeld oplossingen van spelletjes).

Houden

Houdt een geschikte teletekst pagina. Druk opnieuw om te hervatten.

Subcode Pagina's

Selecteert subcode pagina's, indien beschikbaar, wanneer teletekst geactiveerd wordt.

P+ / P- en nummers (0-9)

Druk om een pagina selecteren.

NB: De meeste TV-stations gebruiken code 100 voor hun indexpagina.

Gekleurde toetsen (ROOD/ GROEN/ GEEL/ BLAUW).

Uw TV ondersteunt zowel FASTEXT en TOP text systemen. Wanneer deze systemen beschikbaar zijn, worden de pagina's in groepen of onderwerpen verdeeld.

Wanneer FASTEXT systeem beschikbaar is, worden delen in een teletekstpagina kleur-gecodeerd en kunnen door op de gekleurde toetsen geselecteerd worden. Druk op een gekleurde toets die overeenstemd met uw noden.

Het gekleurde schrift zal verschijnen, die u toont welke gekleurde toetsen te gebruiken wanneer TOP text uitzending beschikbaar is. Door op P- of P+ te drukken zal u naar de volgende of vorige pagina gaan.

Randapparatuur Aansluiten

Hoge Definitie

Uw LCD Televisie kan Hoge definitie afbeeldingen weergeven van op apparaten zoals een Hoge Definitie Satelliet Ontvanger of een DVD speler. Deze apparaten moeten aangesloten worden via de HDMI aansluitingen of Component aansluiting. Deze aansluitingen kunnen zowel 720p als 1080i signalen ontvangen. Enkel HDMI modi aanvaarden 1080p signalen.

Via De Scart

De TV heeft 2 SCARTaansluitingen. Als u randapparatuur (bijv. video, decoder, etc), die Scart aansluitingen hebben, wenst aan te sluiten op de TV, gebruikt u de SCART aansluitingen van de TV.

OPMERKING: Als een extern apparaat aangesloten is via de Scart aansluiting schakelt de TV automatisch over op de AV modus. Als beide aansluitingen gelijktijdig gebruikt worden, heeft SCART 1 de voorkeur.

Via Antenne Ingang

Als het apparaat dat u wilt aansluiten geen Scart aansluiting heeft, moet u het aansluiten op de antenne ingang van de TV.

Als de VCRaangesloten is via de antenne ingang raden we aan de Zender 0 te gebruiken.

Decoder

Als u een abonnement hebt op kabel-TV aanbiedingen, zal de organisatie u een overeenstemmende decoder leveren waarmee u de programma's kunt decoderen.

Voor bijkomende informatie kunt u uw verdeler raadplegen.

Een decoder met een antenne-aansluiting op de TV aansluiten

- Sluit de antennekabels aan.

Een decoder aansluiten zonder een antenneaansluiting op de TV

- Sluit de decoder aan op de EXTERNE uitgang van de TV met een RCA kabel Met een SCART/RCA aansluiting van de decoder kunt u een betere scherm-resolute bereiken.

TV en Videorecorder

- Sluit de antennekabels aan.

Betere beeldkwaliteit kan bereikt worden als u ook een scart kabel aansluit op de SCART aansluitingen.

NTSC Weergave

- Sluit de NTSC VCR speler aan op de Scart aan de achterzijde van de TV.

Selecteer de verwante bron uit het BRON menu.

Kopieerfaciliteit

Bronselectie voor VCR opname.

• Selecteer Functiemenu.
• Selecteer AV-2 Out met de ▲ / ▼ toets.s.
• Om het beeld te kopieren dat van de tuner komt, selecteert u AV - 1.

Camera En Camcorder

Aansluiting Op De AV Ingang

Sluit uw camera of camcorder aan op de AV ingang van de TV.

- Sluit uw apparatuur aan op de TV via de VIDEO (geel), AUDIO R (rood) en AUDIO L (wit) ingangen U moet de aansluitbussen aansluiten op de ingang met dezelfde kleur.

Aansluiting Op De S-VHS Ingang

Sluit uw camera en camcorder aan op de S-VHS ingang van de TV.

- Sluit uw apparatuur aan op de TV via de S-VHS ingang en de geluidsingangen van AV ingangen met S-VHS kabels.

De Decoder Aansluiten Op De Videorecorder

Bepaalde videorecorders hebben een speciale Scart ingang voor een decoder.

- Sluit een scart kabel aan op de scart aansluiting van uw decoder en op de speciale scart van uw videorecorder. Raadpleeg de brochure van uw videorecorder.

Hoofdtelefoon Aansluiten (optioneel)

Gebruik het stereo koptelefooncontact op de TV om de koptelefoon aan te sluiten.

OPMERKING: Als u meer apparatuur wilt aansluiten op uw TV, raadpleegt u de verdeler.

Geluid Lijn Uit

Gebruik de lijn uit van de TV om de externe luidsprekers aan te sluiten op uw TV.

OPMERKING: Tijdens het bekijken van een HDMI bron, kan Lineout selectie enkel de huidige bron zijn.

SubWoofer Aansluiten

Met de Subwoofer Uit kunt u een externe, actieve subwoofer aansluiten op het toestel voor een veel lager basseffect.

Tips

Onderhoud Van Het Scherm

Neem het scherm af met een licht vochtige, zachte doek. Gebruik geen schuurmiddelen want deze kunnen de beschermlaag van het TV scherm beschadi- gen.

Zwakke Beeldkwaliteit

Hebt u het verkeerde TV systeem geselecteerd? Is uw TV toestel of antenne te dicht bij niet-geaarde geluidsapparatuur of neon lichten, etc. geplaatst?

Hoge gebouwen en Bergen kunnen dubbele beelden of spookbeelden veroorzaken. Soms kunt u de beeld-kwaliteit verbeteren door de oriëntering van de an-tenne te wijzigen.

Is het beeld of teletekst onherkenbaar? Controleer of u de correcte frequentie hebt ingevoerd.

De beeldkwaliteit kan verminderen wanneer twee randapparaten gelijktijdig aangesloten zijn op de TV. In dat geval kunt u één van beide loskoppelen.

Geen Beeld

Is de antenne correct aangesloten? Zijn de stekkers stevig aangesloten op de antenne aansluiting? Is de antennekabel beschadigd? Werden de correcte stekkers gebruikt voor de aansluiting op de antenne? Indien u twijfelt, neemt u contact op met de verdeler.

Geen beeld betekent dat uw TV geen uitzending ontvangt. Hebt u de correcte toetsen van de afstandsbediening ingedrukt? Probeer het opnieuw.

Geluid

U kan geen geluid horen. Is het mogelijk dat u het geluid hebt onderbroken door op de ✉ toets te drukken?

Het geluid komt enkel van één van de luidsprekers. Is de balans ingesteld op één van beide luidsprekers? Raadpleeg het Geluidsmenu.

Afstandsbediening

Uw TV reageert niet meer op de afstandsbediening. Misschien zijn de batterijen leeg. In dat geval kunt u de lokale toetsen nog gebruiken aan de onderzijde van de TV.

Randapparatuur Aansluitingen

Antenne Aansluiting

Specifications

DISPLAY

Afmetingen/Diagonaal 42" (16:9 Display)

Zichtbare Afmeting/Diagonaal 93.02 x 52.32 (cm) / 106.73 (cm)

VIDEO STANDAARDS

Demodulation COFDM met 2K/8K FFT modus

FEC alle DVB modi

Video MP@ML, PAL, 4:3/16:9

Geluid

MPEG Layer I&II 32/44.148kHz

Formaten

4:3, Panoramisch, 14:9 Zoom, Film, 16:9 Ondertitel, Auto, Full

AUDIO

Duits + Nicam Stereo

FREQUENTIEBEREIK PC

Horizontale Frequentie: 64 Khz (max)

Vertikale Frequentie: 75 Hz (max)

Klok Frequentie: 108 Mhz (max)

Lijn uit Audio Fono L/R

Subwoofer 1 x Fono (Mono)

Audio Luidspreker Uitvoer 2x8 W RMS

Synchronisatie Sync op groen, samengestelde sync met automatische detectie

Afzonderlijke H en V sync.

Aanvullende output beschikbaar

SPDIF 1 x Phono

Bedieningstoetsen Aan/Uit, Stand-By, Vol+, Vol-, Prog +, Prog -, Menu, TV/AV.

WERKINGSVOORWAARDEN

Temperatuur 0°C \~40°C (in werk

Luchtvochtigheid 20%\~80% (geen condensatie)

Atmosferische Druk 800\~1114 HPa

VOEDING

Stroom Voltage 220-240V AC

Frequentie Hoofdvoeding 50Hz

Stroomverbruik 235W, 1W (Standby)

Scherm met staander D X L X H: 270 x 1036 x 737 (mm)

Scherm zonder staander: D x L x H: 122 x 1036 x 698 (mm)

PC RGB Terminal (D-sub 15-pin aansluiting)

Pin Invoersignaal
1	R
2 G of sync op groen
3	B
4 Geen verbinding
5 Geen verbinding
6 R.GND
7	G
8 B.GND
9 Geen verbinding
10 GND
11 Geen verbinding
12 [SDA]
13 H.sync of H/V samengestelde sync
14 V.sync. [V.CLK]
15 [SCL]

S-invoer aansluitpin specificaties

Pin	Invoersignaal
1	Y
2	Y-GND
3	C
4	C-GND
Frame	GND

- Wanneer er verschillende invoersignalen tegelijk naar de monitor via een grafisch bord of dergelijke worden ingevoerd zal de monitor automatisch de signalen volgens onderstaande tabel selecteren.

Sync signaaltype	Prioriteit
H/V afzonderlijke sync.	1
H/V samengestelde sync.	2
sync.op Groen *	3

- Zelf in geval van de aanbevolen signalen zoals weergegeven op de volgende pagina, kan het voorkomen dat goede weergave niet mogelijk is. Gebruik in dit geval H/V afzonderlijke sync, H/V samengestelde sync.

HDMI aansluitpin specificaties

Pin	Invoersignaal Pin		Input signal
1	TMDS Data2+	11	TMDS Klok Schild
2 TMDS	Data2 Shield 12		TMDS Klok-
3	TMDS Data 2-	13	CEC
4	TMDS Data 1+	14	Voorbehouden (numeri eke contr ole op toestel )
5 TMDS	Data1 Shield 15		SCL
6	TMDS Data1-	16	SDA
7	TMDS Data0+	17	DDC/CED Ground
8 TMDS	Data0 Shield 18		+5V Stroom
9	TMDS Data0-	19	Hot Plug Detectie
10	TMDS Klok+

SCART aansluitpin specificaties

Pin	Invoersignaal	Pin	Invoersignaal
1	AUDIO UIT (RECHTS)	12	Ongebruikt
2	AUDIO IN (RECHTS)	13	RGB-R GND
3	AUDIO UIT (LINKS/MONO)	14	GND
4	AUDIO GND	15	RGB-R / S.VHS CHROMINANCE IN
5	RGB-B GND	16	BLANCO SIGNAAL
6	AUDIO IN (LINKS/MONO)	17	SAMENGESTELDE VIDEO GND
7	RGB-B IN	18	BLANCO SIGNAAL GND
8	UDIO / RGB SCHAKELAAR / 16:	19	SAMENGESTELDE VIDEO UIT
9	RGB-G GND	20	AMENGESTELDE VIDEO / S.VHS HELDERHEID IN
10	Ongebruikt	21	GND / SCHILD (CHASSIS)
11	RGB-G IN

Appendix A: PC Ingang Normale Weergavemodi

Het scherm heeft een maximum resolutie van 1360 x 768, een frequentiebereik van 56-85 Hz. Onderstaande tabel is een illustratie van een aantal van de normale video schermmodi.

Modus	Resolutie		Frequentie
	Horizontaal Verticaal Hor.(kHz) Ver.(Hz)
1	640 480 31,5 60
2	640 480 37,9 72
3	640 480 37,5 75
4	800 600 35,2 56
5	800 600 37,9 60
6	800 600 48,1 72
7	800 600 46,9 75
8	800 600 53,7 85
9	1024 768 48,4 60
10	1024 768 56,5 70
11	1024 768 60 75
12	1280 1024 64 60
13	1280 768 47,8 60
14	1360 768 47,7 60

Appendix B: AV en HDMI- Signaal Compatibiliteit

Bron Be	Gndährsteuende Signaler
AV-1(SCART 1)	PAL 50/60		O
	NTSC 60		O
	RGB 50		O
	RGB 60		O
AV-2(SCART-2)	PAL 50/60		O
	NTSC 60		O
	S-VHS 50		O
	S-VHS 60		O
AV-3(YPbPr)	480I 60Hz		O
	480P 60Hz		O
	576I 50Hz		O
	576P 50Hz		O
	720P 50Hz		O
	720P 60Hz		O
	1080I 50Hz		O
	1080I 60Hz		O
AV-4(FAV)	PAL 50/60		O
	NTSC 60		O
AV-5(S-Video)	PAL 50/60		O
	NTSC 60		O
HDMI1HDMI2	480I 60Hz		O
	480P 60Hz		O
	576I 60Hz		O
	576P 60Hz		O
	720P 60Hz		O
	720P 50Hz		O
	1080I 50Hz		O
	1080I 50Hz		O
	1080P 50Hz		O
	1080P 60Hz		O
	1080P 24 Hz		O

(X: Niet beschikbaar, O: Beschikbaar)

NB: In sommige gevallen kan een signaal op de LCD TV niet goed worden weergegeven. Het probleem kan een onverenigbaarheid met de standaarden van het brontoestel zijn (DVD, set-top-box, etc...) Indien zo een probleem zich voordoet, neem contact op met uw verdeler alsook de fabrikant van het bronmateriaal.

Appendix C: Hoofd en PIP-PAP Beeldcombinaties

Hoofd en PIP, PAP beeldcombinaties

MAIN PIP,PAP↓	TUNER	AV-1 AV-1CVBS RGB	AV-2 AV-2CVBS SVHS	AV-3 AV-4YPBPR CVBS	AV-5 HDMI1HDMI 2SVHS	1 HDMI 2					PC RGB
TUNER /DTV *	O	O	O	OO		O	O	O	GEEN PIP&PAP BESCHIKBAAR ALS HOOFD AV-5 IS	GEEN PIP&PAP BESCHIKBAAR ALS HOOFD AV-6 IS	O
AV-1 OCVBS	OOXO				O		O	O			O
AV-1 ORGB	O	X	O	O	O		O	O			O
AV-2 OCVBS	O		O		∅		O	O			O
AV-2 OSVHS	O	O	O	X	O		O	O			O
AV-3 XYPBPR	X		X		X		X	X			X
AV-4 OCVBS	O	O	O	O	O		O	O			O
AV-5 OSVHS	O	O	O	O	O		O	O			O
HDMI 1 X	X		X		X		X	X			X
HDMI 2 XX	XXXXXX										X
PC RGB	X	X	X	X	X	X	X	X			X

(X: Niet beschikbaar, O: Beschikbaar)
* DTV pip-pap opties zijn dezelfde aks de TUNER invoer. TV en DTV kunnen niet gelijktijdig in pip-pap modus zijn.

Appendix D: Selectie Bronmenu

Hieronder vindt u een verklaring voor de AV Invoeren (AV-inputs):

Afstandsbediening	Bronmenu	Invoer op het toestel
TV/DTT	TV	Niet van toepassing
TV/DTT	DTT	Niet van toepassing
AV1	AV-1	AV1 (scart 1)
AV2	AV-2	AV2 (scart 2)
*	AV-2S	(niet aangeduid, zie opmerking hieronder)
AV3	AV-3	AV-3 (Y, Pb, Pr, L, R)
AV4	AV-4	AV4 (CVBS)
AV5	AV-5	AV-5 (S-VHS)
HDMI1	HDMI-1	HDMI-1
HDMI2	HDMI-2	HDMI-2
(er is geen PC toets)	PC RGB	PC INGANG

Invoeren kunnen geselecteerd worden door te drukken op de aangewezen toetsen op de afstandsbediening of door een invoer op het bronmenu te selecteren.

*Voor AV-2S, selecteer vanuit het menu.

NB. AV-2S kan gebruikt worden bij het gebruik van een S-VHS naar scart converterstekker (niet bijgeleverd) of een toestel dat een scartuitvoer heeft met S-Video kan aangesloten worden.

PC kan enkel geselecteerd worden door gebruik van het bronmenu.

BELANGRIJK Indien u de TV in een kast of een nis plaats, zorg er dan voor dat er tenminste 100 mm (10cm) ruimte rondom de zijkanten, de achterkant en de bovenkant van de TV is. Dit dient om voldoende ventilatie toe te laten tijdens de werking. Gelieve de Gebruikshandleiding te lezen om voor de installatie meer veiligheidsinformatie te krijgen.

1

Brengdebatterijenindeafstandsbedieningin

2a

SluitookdeantennerechtstreeksopuwTVaan...

2b

...ofsluitdeantenneaanviaeenVCR...

We raden aan dat een scart-kabel aangebracht wordt tussen uw TV en de VCR voor een betere geluids- en beeldkwaliteit. Scart-kabels zijn essentieel als u een stereo TV en VCR hebt en u stereo geluid wilt van uw uitrusting. Deze kabels kunnen aangekocht worden van uw Hitachi dealer of in iedere goede elektrische detailhandel.

2c

...ofdoorHDMlenYPBPRproducten(DVD-RW)

• Hoge Definitie
Uw LCD-Televisie kan vanaf apparaten, zoals een Hoge Definitie Satelliet Ontvanger of een Dvd-speler, Hoge definitie afbeeldingen weergeven. Deze apparaten moeten aangesloten worden via de HDMI-aansluiting of Component aansluiting. Deze aansluitingen kunnen zowel 720p als 1080i signalen ontvangen. Schakel naar deze bronnen vanuit het "Menu Bron". Ook 1080 progressieve modus kan beschikbaar zijn indien uw Tv Full HD (Optioneel) ondersteunt.

2d

...ofviaDVD-R, VCRensatellietdecoder.

3

VerbinddeTVstekkermethetstopcontact

UK stekker

Europese stekker

4

schakeluwTVindooropde Aan/Uittoetstedrukken

NB: Wanneer het toestel voor het eerst wordt ingeschakeld, zal het toestel in stand-by zijn en de lampje aan de voorkant van het toestel licht rood op. Druk kanaal omhoog omlaag (P-, P+) of op de numerieke toetsen (1, 2, 3, ...) om het toestel te laten werken.

basisfunctiesvandeafstandsbediening

BelangrijkeopmerkingalvorensAutoSet-uptestarten

Indien u een Video Casette Recorder of een Satellietontvanger heeft die aangesloten zijn op uw TV, zorg er dan voor dat deze ingeschakeld zijn alvorens de automatische afstemming te starten. Indien u een VCR heeft, breng dan een casette in en start het afspelen. Deze maatregelen zorgen ervoor dat uw externe uitrusting afgestemd wordt tijdens de Auto Set-up procedure.

5

startA.P.S.(AutomatischProgrammeringsysteem)

1

Wanneer de TV de eerste maal ingeschakeld wordt, verschijnt het menu voor de taalselectie op het scherm. Het bericht "Welkom. Selecteer uw taal!" verschijnt in alle taalopties in het menu op het scherm. Markeer de taal die u wilt instellen met de toetsen ▲ of ▼ en druk op "OK". Daarna verschijnt het Eerste maal installatiemenu op het scherm. Als u op ◀ of ▶ drukt, kunt u het land selecteren dat u wilt instellen en druk op "OK

2

Nadat de Eerste installatie ingesteld is, verschijnt het volgende bericht op het scherm. Om de automatische zoekopdracht te starten, selecteert u "Ja", om te annuleren selecteert u "Neen". Deze handeling duurt ongeveer vijf minuten. Om de zoekprocedure te annuleren, kunt u de "■" toets indrukken op ieder ogenblik.

3

Aan het einde van de Automatischezoekopdracht, verschijnt een bericht op het scherm met de vraag naar een analoge kanaal zoekopdracht. Om Auto Program verder te zetten, selecteer eerst de taal, land en teletekstaal door gebruik van ◀ ▶ en druk dan op de RODE of "OK" toets. of

4

Aan het einde van APS, verschijnt de programmatabel op het scherm. In de programmalijst ziet u de nummers en namen toegewezen aan de zenders.

5

Voor verdere details, zie het Installer Menu gedeelte van de handleiding.

belangrijkeopmerking:

Eens de TV alle lokale stations gevonden heeft, worden ze automatisch Een programmanummer en naam, indien door de uitzending beschikbaar, toegewezen.

HITACHI

Inspire the Next

Hitachi,Ltd.
