Producttype	Elektrische fiets
Merk	Vogue
Model	Stream
Motorvermogen	250 W (geschat)
Accuspanning	36 V
Accucapaciteit	360 Wh (voorbeeld, 10 Ah)
Display	LCD-scherm met snelheid, afstand, ondersteuningsniveau
Ondersteuningsniveaus	9 standen (0-9)
Loopassistentie	Ja, via omlaagknop 2 seconden ingedrukt houden
Verlichting	Geïntegreerd; achterlicht via display bedienbaar, voorlamp handmatig
Accu verwijderbaar	Ja, onder bagagedrager, met sleutel
Remmen	Shimano V-brakes
Versnellingen	Naafversnelling, bediening via draaigreep rechts
Slot	ART-goedgekeurd ringslot
Zadel verstelbaar	Hoogte, kanteling, voor-achterwaarts
Stuur verstelbaar	Hoogte, diepte, hellingshoek
Bandenspanning	Zie zijkant band; hard oppompen aanbevolen
Gewicht	Ca. 25 kg (geschat)
Actieradius	Afhankelijk van ondersteuningsniveau, gewicht, temperatuur; tot ca. 80 km bij lage ondersteuning
Onderhoud	Regelmatig controleren op bandenspanning, remmen, ketting; schoonmaken met water en borstel
Lader	Meegeleverd; accu opladen op fiets of los; oranje/groen laadindicatie

Veelgestelde vragen - Stream Vogue

Hoe schakel ik de elektrische ondersteuning in?

Zet het display aan door de aan/uitknop 2 seconden ingedrukt te houden. Gebruik de omhoog- en omlaagknop om het gewenste ondersteuningsniveau (1-9) te kiezen.

Hoe laad ik de accu op?

Sluit de lader eerst aan op de accu (draaibaar dopje op de accu) en steek dan de stekker in het stopcontact. Het lampje op de lader is oranje tijdens laden en wordt groen wanneer de accu vol is. Laad de accu bij voorkeur op een droge, goed geventileerde plek.

Wat is de actieradius van de fiets?

De actieradius is afhankelijk van het gekozen ondersteuningsniveau, gewicht van de berijder, bandenspanning, temperatuur en terrein. Bij laagste ondersteuning (niveau 1) kan dit oplopen tot ca. 80 km; bij hoogste ondersteuning (niveau 9) aanzienlijk minder.

Kan ik de fiets ook gebruiken zonder accu?

Ja, wanneer de trapbekrachtiging uitstaat (stand 0) fiets de fiets met weinig weerstand, vergelijkbaar met een gewone fiets. De verlichting werkt dan echter niet.

Hoe stel ik de zadelhoogte in?

Draai de inbusbout bovenaan de zadelpen los, stel de zadelpen op de gewenste hoogte en draai de bout weer vast. De juiste zithoogte is wanneer uw knie licht gebogen is met de voet op het pedaal in de laagste stand.

Hoe reset ik de dagtrip (tripafstand)?

Om de tripafstand te resetten, drukt u tegelijkertijd op de omhoog- en omlaagknop tot de teller op 0 staat. Bij sommige displays moet u hiervoor de infoknop gebruiken.

Wat moet ik doen bij een storingsmelding op het display?

Als er een storingssymbool (bijv. motor-/controllerstoring) op het display verschijnt, neem dan direct contact op met uw Vogue-dealer. Gebruik de fiets niet verder.

Hoe onderhoud ik de fiets het beste?

Controleer regelmatig de bandenspanning, remmen, ketting en slijtage van remblokjes. Maak de fiets schoon met een borstel en lauwwarm water; gebruik geen hogedrukreiniger. Smeer de ketting en draaiende delen regelmatig. Laat de eerste onderhoudsbeurt binnen 3 maanden uitvoeren.

Kan ik de accu ook los van de fiets opladen?

Ja, de accu kan uit de fiets worden genomen door de sleutel linksom te draaien en de accu onder de bagagedrager uit te trekken. Laad de accu vervolgens op met de meegeleverde lader.

Hoe schakel ik de loopassistentie in?

Houd de omlaagknop op het display 2 seconden ingedrukt. De fiets zal dan langzaam vooruit bewegen, handig bij het lopen met de fiets. Laat de knop los om te stoppen.

GEBRUIKSAANWIJZING Stream Vogue

Korte introductie van de Vogue E-bike

1	Motor
2	Display
3	Accu
4	Controller
5	Pedaal sensor

1 Bedieningspaneel

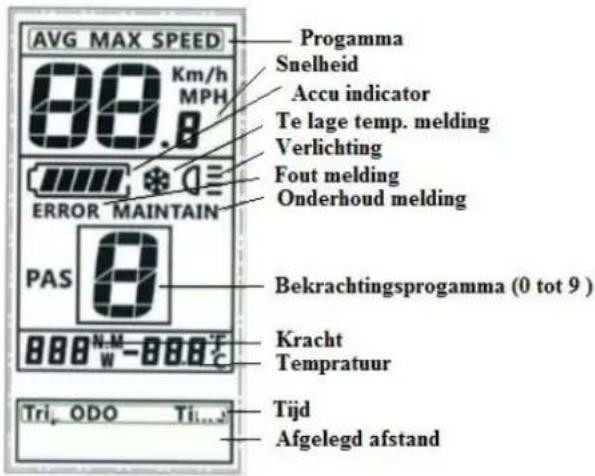

1.1 Informatie op het scherm

Aan/uit knop

Om het display aan of uit te schakelen houdt u de aan/uit knop voor 2 seconden lang ingehouden. Het display schakelt automatisch uit als er 5 min lang geen handelingen plaatsvinden.

Het instellen van de trapbekrachtiging

Gebruik de hoger- en lager knoppen om te kiezen tussen de 9 bekrachtigings-programma's (0 tot 9). De 9 ^e stand geeft de sterkste bekrachtiging. In de stand '0' levert de motor geen bekrachtiging maar kunt u wel gebruik maken van het display van uw fiets. Houd er rekening mee dat de accu bij gebruik van een sterke bekrachtiging sneller leegloopt dan bij gebruik van een lichtere bekrachtiging.

Loopassistentie

Indien u de omlaagknop 2 seconden ingedrukt houdt zal de loopassistentie aan gaan. Wanneer u loslaat zal deze direct uitschakelen.

Het aan-/uit zetten van uw achterlicht

Om uw achterlicht aan te zetten kunt u de + knop lang ingedrukt houden.

Kilometer teller (Trip)

Bij het aanzetten van uw display wordt automatisch de trip-mode aangegeven. Dit is uw afgelegde afstand. Om de afgelegde afstand te resetten drukt u de + en de – knop tegelijk in tot de teller op 0 staat.

Totaal aantal afgelegde kilometer (ODO)

Om het totaal aantal kilometers te zien die uw fiets heeft afgelegd kunt u 4x kort drukken op de aan-/uit knop te drukken. De cursor verspringt met iedere druk op de knop. Als de cursor op ODO staat wordt het totaal aantal afgelegde kilometer aangegeven. U kunt uw display op de ODO stand laten staan. Indien dit niet gewenst is kunt u nog 2 keer op de aan-/uit knop drukken om terug te keren naar de tripstand.

Tijdindicatie van uw afgelegde trip

Indien u de tijd van uw trip wil bijhouden kunt u de aan-uit knop 5x kort indrukken. De cursor verspringt met iedere druk op de knop. Na 5x drukken wordt er een tijdindicatie aangegeven. U kunt u display op deze stand laten voor zolang u de tijd van uw trip wil bijhouden. Indien u weer terug wilt keren naar de tripstand drukt u nog 1 maal op de aan-/uit knop.

Als bovenstaand symbool op het display verschijnt betekent het dat er een storing in de motor of aan de controller is. Neem onmiddellijk contact op met uw Vogue dealer!

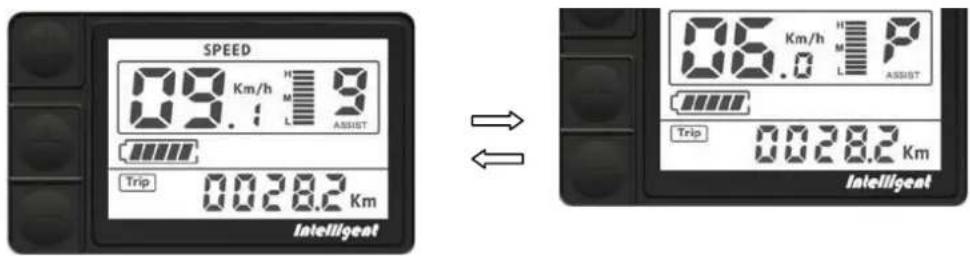

LCD display instructie

Aan / uit

Druk de aan / uitknop 1,5 seconden in en het display zal aan of uit gaan.

Na circa 5 minuten schakelt de display automatisch uit.

1.1 Power On/Off

Ondersteuningsniveau

Door middel van de omhoog/omlaagknop kunt u het ondersteuningsniveau aanpassen. Niveau 9 geeft de meeste ondersteuning, niveau 1 de minste ondersteuning.

Verschillende menu's

Kort op de aan/uitknop drukken, schakelt tussen de verschillende menu's binnen het display.

Wanneer er 5 seconden niet wordt gedrukt zal de display automatisch terugspringen naar de actuele snelheid.

Achterlicht aan / uit

Indien u de omhoogknop 1 seconden ingedrukt houdt zal het achterlicht en de displayverlichting aan / uit gaan.

Loopassistentie

Indien u de omlaagknop 2 seconden ingedrukt houdt zal de loopassistentie aan gaan. Wanneer u loslaat zal deze direct uitschakelen.

Rit informatie wissen

Wanneer u de omhoog en omlaagknop gelijktijdig indrukt zal de laatste rit en snelheidsinformatie worden gewist.

LCD Display instructie

Aan/uit

Aanzetten van de display. Druk en houd de aan/uitknop 2 seconden vast. Om de display weer uit te zetten drukt u weer 2 seconden op de aan/uitknop. Wanneer de fiets niet wordt gebruikt zal de display na 5 minuten automatisch uitschakelen.

Ondersteuningsniveaus selecteren

Tijdens het fietsen kunt u met de omhoog en omlaagknop het ondersteuningsniveau van de motor aanpassen. Het laagste niveau is 1 en het hoogste niveau is 5.

Afstand en snelheid informatie

Druk op de infoknop om meer informatie te krijgen over de afgelegde afstand van de laatste trip (trip km), de totale afgelegde afstand (total km), de maximale gereden snelheid (maxs km/h en de gemiddelde gereden snelheid (AVG km/h).

Resetten gereden afstand (trip)

Indien u de infobutton 2 keer kort achter elkaar indrukt verschijnt het volgende symbool in beeld n. Als u daarna op de plusbutton drukt, verschijnt er een y in beeld. Nu zijn alle tijdelijke data (onder andere maximale snelheid, gemiddelde snelheid en dagtrip) op 0 gezet.

LET OP:

BIJ HET RESETTEN VAN DE GEREDEN AFSTAND IS HET VAN GROOT BELANG DAT U NIET ZELF OP VERSCHILLENDE KNOPPEN GAAT DRUKKEN EN BINNEN HET MENU GAAT SCROLLEN. ER IS ANDERS EEN GROTE KANS DAT U DE ZORGVULDIG AFGESTELDE SOFTWARE VAN SLAG MAAKT

EN DE FIETS NIET MEER NAAR BEHOREN ZAL FUNCTIONEREN EN ONDERSTEUNEN. WIJ ADVISEREN BIJ TWIJFEL ALTIJD UW DEALER OM ADVIES TE VRAGEN.

Verlichting

Wanneer u op de verlichtingsknop drukt zal de display oplichten en het achterlicht aangaan (de voorlamp moet u aan de lamp zelf bedienen).

Loopassistentie

Indien u de omlaag button (-) 2 seconden ingedrukt houdt wordt de loopassistentie ingeschakeld.

1.2 Het instellen van de trapbekrachtiging

Gebruik de hoger- en lager knoppen om te kiezen tussen de 9 bekrachtigings-programma's (0 tot 9). De 9e stand geeft de sterkste bekrachtiging. In stand '0' levert de motor geen bekrachtiging maar kunt u wel gebruik maken van het display van uw fiets. Houd er rekening mee dat de accu bij gebruik van een sterke bekrachtiging sneller leegloopt dan bij een lichtere bekrachtiging.

2 Accu

2.1 Bereik (actieradius)

Hoe groot is het bereik van mijn elektrische fiets?

De totaalafstand die u kunt afleggen per rit met uw Vogue E-bike zonder tussentijds op te laden noemen we de actieradius. Om deze goed te beoordelen dient u de fiets/accu een hele nacht aan de oplader te laten staan. De actieradius moet gemeten worden gedurende één rit en niet verspreid over meerdere dagen. NB. Accu's lopen langzaam leeg ook als de fiets niet gebruikt wordt. Als de accu in de fiets zit loopt deze sneller leeg dan als deze uitgenomen is en binnen staat.

Capaciteit accu

Vaak worden accu's met elkaar vergeleken op basis van de capaciteit (Ampère-uur). Echter, een vergelijking op basis van uitsluitend capaciteit geeft geen volledig beeld, aangezien de prestatie van een batterijpakket ook afhankelijk is van de batterijspanning (voltage) tijdens het ontladen. Alleen een weergave van '10 Ah' zegt helemaal niets over de capaciteit van de accu en kan u op het verkeerde been zetten. De beste manier om accu's met elkaar te vergelijken is door te kijken naar de hoeveelheid energie die door de accu geleverd kan worden in wattuur (Wh). Het aantal Wattuur houdt zowel rekening met de capaciteit van de accu als de gemiddelde spanning bij het ontladen. Eenvoudig gezegd: hoe hoger het aantal watturen hoe hoger uw actieradius!

Rekenvoorbeeld: Stel uw accu heeft een capaciteit van 10 Ampère-uur (Ah)

en een spanning van 36 Volt (V). Deze accu levert:

10 Ah x 36 V = 360 Wh.

Beïnvloedingsfactoren actieradius:

• Het totaalgewicht (gewicht van fiets + berijder + belading)
• De weerstand (windkracht, bandenspanning, versnelling, conditie van het wegdek en hoogteverschillen)
  • Het trapbekrachtigingsniveau
• Uw rijgedrag (tijdig op- en afschakelen en gereden snelheid)
  • De buitentemperatuur
• Leeftijd van de accu (Accucapaciteit neemt af naarmate de accu ouder wordt)

2.2 Accu loskoppelen en uitnemen

Links achterop de accu bevindt zich het accuslot. Hiermee kunt u de accu aan de fiets vergrendelen of van de fiets loskoppelen.

Om het slot te ontgrendelen: Steek de sleutel in het slot en draait deze linksom (afbeelding 2.1). Gebruik het handvat aan de achterkant om de accu onder de bagagedrager uit te trekken (afbeelding 2.2).

LET OP! Verwijder de sleutel na het terugplaatsen van de accu, in verband met eventueel verlies en/of diefstal van de sleutel en accu.

2.3 Accu opladen

Met de bijgeleverde lader kunt u de accu opladen (2.5). U kunt de accu zowel op de fiets als los van de fiets opladen. Het laad punt van de accu is afgedekt door een draaibaar kunststof dopje (zie afbeelding 2.4).

Tijdens het laden zal er op de lader een oranje lampje zichtbaar zijn (2.6).

Wanneer dit lampje groen wordt, is de accu volledig opgeladen.

Tijdens het laden zal er op de lader een rood lampje zichtbaar zijn (2.6). Wanneer dit lampje groen wordt, is de accu volledig opgeladen.

Steek de stekker van de lader als eerst in de lader aansluiting van de accu. En steek vervolgens de stekker van de lader op een 220V stopcontact. LET OP NIET in de omgekeerde volgorde!

LET OP! Ontkoppel de lader wanneer de accu is opgeladen. Dit voorkomt dat de levensduur van de batterij wordt verkort.

LET OP! Wanneer de accu lange tijd niet gebruikt wordt kan deze onherstelbare schade oplopen. Zorg ervoor dat u de accu iedere 3 maanden een half uur oplaadt.

LET OP! Wanneer de fiets lange tijd niet gebruikt wordt raden wij u aan de accu uit de fiets te nemen.

LET OP! Gebruik uw acculader alleen op droge, goed geventileerde plekken.

LET OP! De acculader is niet bestand tegen vocht en/of valschokken.

LET OP! Wanneer de accu volledig leeg is, dient u deze direct op te laden. Wanneer cellen langere tijd leeg staan, kunnen deze onherstelbaar beschadigd raken.

2.4 Wat u verder moet weten over uw accu

Sluit het positieve contact van de batterij nooit aan op het negatieve contact.

- De accu is spatwaterdicht en dus bestand tegen regen. U kunt uw fiets dus prima gebruiken bij slecht weer. Probeer de accu echter niet bloot te stellen aan grote hoeveelheden water.

• De belasting voor het milieu is niet zwaar, elektriciteit wordt tot schone energievorm gerekend. Uw accu moet wel (net als batterijen) aan het einde van de levenscyclus worden ingeleverd om gerecycled te kunnen worden. (zie rijksoverheid.nl of zoek naar het inleverpunt bij u in de buurt).
• De prestaties van uw accu zullen bij lage temperaturen afnemen*.
• Het accupakket kan onder ideale omstandigheden circa 1000 - 1200 keer volledig opgeladen worden. De prestaties zullen door veel gebruik en gedurende tijd langzaam afnemen en uiteindelijk moet het accupakket vervangen worden.
• Stel de batterij niet bloot aan hoge temperaturen (> 50 °C), zoals verwarming, direct zonlicht en vuur.
• Haal de batterij niet uit elkaar. Raadpleeg de dealer bij problemen. Bij langdurige opslag, plaats de accu op een schaduwrijke, koele en droge plek.
• Maak alleen gebruik van de meegeleverde oplader.

*De genoemde actieradius is optimaal bij een gemeten temperatuur van ongeveer +/-25 °C. De richtlijn is dat de capaciteit met 1 % afneemt bij 1 °C temperatuurdaling.

3 Trapbekrachtiging

3.1 Wat is trapbekrachtiging?

De fiets is voorzien van elektrische trapbekrachtiging. De motor vult uw eigen inspanningen aan, waardoor uw prestaties toenemen terwijl u minder kracht levert. De werking van de trapbekrachtiging is afhankelijk van de snelheid waarmee de pedalen rondgedraaid worden en de fietssnelheid.

Wordt er niet getrapt dan doet de motor niets. Wordt er opgestart dan is de ondersteuning die de motor biedt groot zodat u gemakkelijk op gang geholpen wordt.

3.2 Trapbekrachtiging in- en uitschakelen

Zodra u het bedieningspaneel aanzet staat de trapbekrachtiging ingeschakeld in de laatst gebruikte stand. Met de pijltjestoetsen kunt u de mate van bekrachtiging verhogen of verlagen. U kunt de trapbekrachtiging uitschakelen door met het pijltje naar beneden op het bedieningspaneel de bekrachtiging in de '0' stand te zetten. Houd er rekening mee dat de accu bij een zware bekrachtiging sneller leeg loopt dan bij een lichtere bekrachtiging (zie figuur 3.1).

LET OP! Ook de bandenspanning, de massa van de gebruiker, de omgeving en het fietsgedrag kunnen een grote invloed hebben op de actieradius.

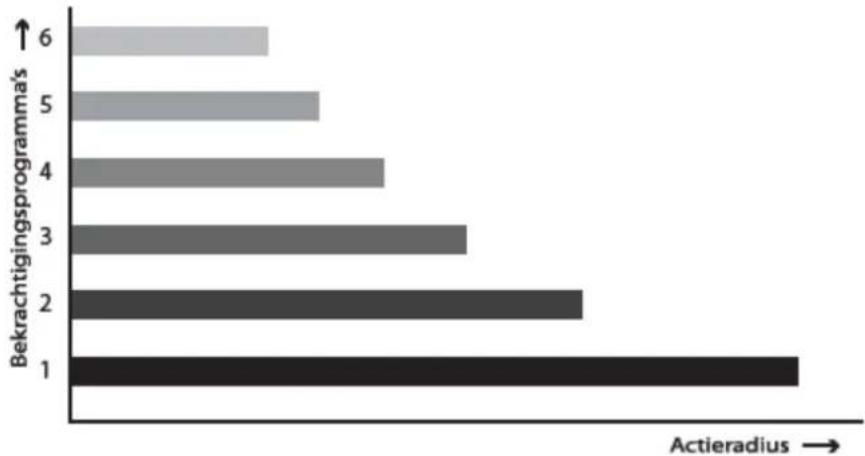

Fig.3.1 invloed van bekrachtigings-programma op actieradius.

3.3 Wat u verder moet weten over trapbekrachtiging

• Door de krachtige ondersteuning zult u makkelijk hogere snelheden halen dan u gewend bent. Probeer de fiets eerst in een verkeersluwe omgeving om zo te wennen aan uw nieuwe fiets.
• Het opstappen bij de fiets is, als de trapbekrachtiging is ingeschakeld, anders dan bij een normale fiets. U zult makkelijker wegrijden. Laat u niet verrassen door de ondersteuning en maak u eerst bekend met de ondersteuning voordat u zich in druk verkeer gaat begeven. Wij raden u aan om bekrachtigingsprogramma 1 te gebruiker voor het wegfietsen uit stilstand.
• Wanneer de trapbekrachtiging uit staat, fietst de fiets met extreem weinig weerstand. Daarmee is de fiets ook te gebruiken zonder accu, als een gewone fiets.
• De werking van de trapbekrachtiging is afhankelijk van de snelheid waarmee de pedalen rondgedraaid worden en de fietssnelheid.
• De trapbekrachtiging is wettelijk begrensd op een snelheid van 25 km/h. Dit wil zeggen dat als u richting een snelheid van 25 km/h gaat de trapbekrachtiging geleidelijk zal afnemen tot nul.
• De actieradius van de fiets is afhankelijk van de omstandigheden. De opgegeven waarden zijn onder gemiddelde omstandigheden gemeten. De belangrijkste factoren zijn: gewicht berijder, rijsnelheid, hellingen in het parcours, bandenspanning, tegenwind, veel versnellen en afremmen (stad) en de buitentemperatuur. Bij zeer lage temperaturen wordt de actieradius sterk negatief beïnvloed. Houdt hier rekening mee.

LET OP! Denk er bij het wegrijden aan dat de trapbekrachtiging uw inspanning zal versterken. Zet niet te enthousiast af.

LET OP! Schakel de bekrachtiging uit wanneer u van de fiets afstapt. Loop nooit met ingeschakelde bekrachtiging.

LET OP! Houd beide remmen ingeknepen wanneer u stilstaat met ingeschakelde bekrachtiging.

4 Zadel

4.1 Gewenste zithoogte

Met de zithoogte wordt de afstand bedoeld tussen het zitgedeelte van het zadel en de trapper in de benedenstand. De zithoogte is juist ingesteld wanneer de knie net iets gebogen is terwijl u uw voet op het pedaal (in de benedenstand) heeft staan (4.1). Aarzelt u vooral niet uw dealer om advies te vragen!

LET OP! Als u uw voeten plat op de grond kunt plaatsen, staat uw zadel te laag.

4.2 Zadel instellen

De hoogte van het zadel kan worden ingesteld door de inbusbout bovenaan de zadelpen met een inbussleutel los te draaien (afbeelding 4.2).

U kunt het zadel kantelen en zowel voor- als achterwaarts verstellen (4.3). Om dit te doen draait u met een moersleutel de moer aan de onderzijde van het zadel los (4.4). Vergeet u niet zodra de juiste stand bereikt is deze moer ook weer goed vast te draaien.

Als vuistregel voor het bepalen van de afstand tussen het stuur en het zadel geldt dat u met uw vuist het stuur moet kunnen raken terwijl u ondertussen met uw elle boog op de punt van het zadel steunt.

Deze vuistregel moet gezien worden als een richtlijn, omdat de instelling vooral heel persoonlijk is. Let wel op dat een te grote afstand tussen zadel en stuur, vaak de oorzaak is van nek-, rug- en schouderklachten.

Vogue adviseert u om samen met uw dealer uw stuur en zadel naar uw wensen in te stellen.

5.2 Stuur instellen

Door het afstellen van de hoogte (5.1A), de diepte (5.1B) en de hellingshoek (5.1C) kunt u het stuur instellen in de door u gewenste stand.

Fig.5.1

Om de hoogte van het stuur te verstellen dient u eerst het kunststof afdekdopje te verwijderen. Draai vervolgens de expanderbout met een inbussleutel los (5.2). Draai de bout, nadat u de juiste hoogte heeft ingesteld, ook weer goed aan. Controleer vervolgens of uw stuur goed vastzit.

U kunt de afstand van het stuur tot het zadel vergroten en verkleinen nadat u met een inbussleutel de expanderbout aan de onderkant van het stuur heeft losgedraaid (5.3). Draai nadat u de juiste afstand heeft ingesteld de bout ook weer goed aan. Controleer vervolgens of uw stuur goed vastzit.

6 Verlichting

6.1 Verlichting in- en uitschakelen

De elektrische fietsen hebben de verlichting geïntegreerd met de display verlichting. Met behulp van het display kan de verlichting worden ingesteld.

LET OP! Wanneer u fietst zonder de accu, kunt u geen gebruik maken van de verlichting.

7 Remmen

7.1 Gewenste afstelling remmen (Shimano V-brakes)

De remmen moeten zodanig zijn afgesteld dat wanneer u de hendel een kwart tot half inknijpt (7.1) het volledige remoppervlak van de remblokjes tegen de velg wordt gedrukt (7.2).

Wanneer de afstelling van uw remmen een grote afwijking vertoont ten opzichte van de gewenste afstelling, zult u eerst de grove afstelling van uw remmen moeten veranderen. De grove afstelling van uw remmen past u aan, door met een inbussleutel de kabelklembout los te draaien (7.3). Vervolgens kunt u de remarmen met duim en wijsvinger tot de gewenste afstand naar elkaar toeduwen (7.4). Zorg dat de remkabel onder de klembout blijft en draai vervolgens de klembout weer goed vast.

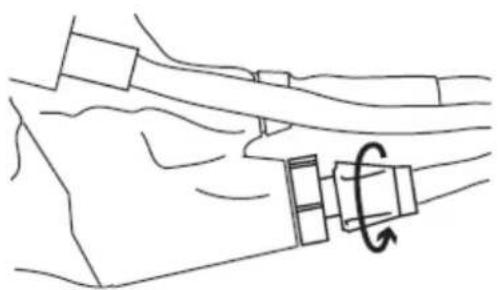

7.3 Fijne afstelling remmen

Met de kabelstelschroef (bevestigd daar waar de remkabel de hevel verlaat), kunt u de remmen (bijv. Rollerbrakes) fijn afstellen. Door de kabelkantelschroef naar binnen te draaien ontpant u de kabel iets en naar buiten spant u de kabel juist op (7.5).

7.4 Remblokjes vervangen

De remblokjes moeten worden vervangen op het moment dat de inkepingen zijn weggesleten (7.6). Om de remblokjes te kunnen vervangen dient u allereerst de kabelstelschroef naar binnen te draaien, zodat de remkabel zich ontpant (7.5). Vervolgens drukt u met duim en wijsvinger de remarmen naar elkaar toe (7.4) en haalt u de remkabel los (7.7). U heeft voldoende ruimte om de bevestigingsbouten van de remblokjes los te draaien (7.8).

De bandenspanning is van invloed op de actieradius en het comfort van uw fiets. Het is aan te raden uw banden altijd hard op te pompen. Hard wil zeggen dat u met uw duimen de band nog net een klein beetje moet kunnen indrukken. Op de zijkant van alle banden is terug te vinden hoeveel de maximale bandenspanning bedraagt. Deze bandenspanning wordt uitgedrukt in Bar. Vogue adviseert u om bij het oppompen van uw band een fietspomp te gebruiken die is uitgerust met een bandenspanningsmeter.

9 Versnellingen

De fiets is voorzien van naafversnellingen. De versnellingen kunt u bedienen door tijdens het fietsen de binnenkant van het rechterhandvat te draaien (9.1). Schakel niet meer dan één versnelling tegelijk. Gebruik van uw versnellingen:

Naafversnelling: U kunt altijd schakelen, ook bij stilstand

Uw fiets is voorzien van een ART goedgekeurd ringslot. Het ringslot kan gesloten worden door de sleutel recht som te draaien en vervolgens de beugel van het slot naar beneden te duwen. Trek de sleutel vervolgens uit het slot als u de laagste stand bereikt heeft met de beugel.

11 Onderhoud

11.1 Servicebeurten

Vogue raadt u aan uw fiets regelmatig te laten controleren bij uw dealer. Verstandig is de eerste beurt al binnen 3 maanden te laten plaatsvinden en de tweede na 1 jaar. Onthoud goed dat u door regelmatige controle, op lange termijn een hoop onnodige schade kan voorkomen en dus ook een hoop onnodige kosten!

Natuurlijk kunt u er ook zelf aan bijdragen dat uw fiets zo lang mogelijk in topconditie blijft. In de volgende paragrafen volgen enkele tips.

11.2 Algemeen onderhoud

1 Bandenspanning en profiel controleren
2 Remmen slijtage controleren, af en toe de fijn afstelling aanpassen
3 Trapsensor bij ernstige vuil met spons en lauw water schoonmaken
4 Ketting smeren
5 Als er een slag in een wiel optreed direct door de dealer laten

11.3 Schoonmaken

U kunt uw fiets schoonmaken door eerst met een borstel het vuil te verwijderen en vervolgens met warm water te wassen. Zo ziet uw fiets er weer als nieuw uit. Een regelmatige schoonmaakbeurt van de fiets bevordert de levensduur. Pas op met te overvloedig gebruik van water in de buurt van de accu. Zorg er voor dat ook tussen het sensorplaatje in de sensor (bij de trapas) geen vuil komt. Bij het schoonmaken van de fiets, kunt u het beste de accu eruithalen. Gebruik nooit een hogedruk reiniger!

11.4 Behandeling

Behalve een regelmatige schoonmaakbeurt is het verstandig om bepaalde onderdelen na het schoonmaken direct te behandelen. Zo adviseren wij om verchroomde delen, ongelakt aluminium en roestvaststalen onderdelen in te vetten met zuurvrije vaseline om oxidatie (roest) te voorkomen. Draaiende delen hebben

vet/olie nodig. Het is aan te bevelen de ketting, tandwielen en assen regelmatig te smeren. Uw dealer kan dit voor u doen.

Controle

Controleer regelmatig het volgende:

• Is de accu opgeladen?
- Werken de remmen nog zoals het hoort? Zitten remblokjes, bouten en moeren nog goed vast? Zijn de kabels niet beschadigd? Zijn de remoppervlakken schoon en vetvrij? Zijn er geen remblokjes versleten?
- Staat mijn fiets goed afgesteld? Staan het zadel en het stuur niet boven de maximaal toegestane stand? Vind ik de hoek waarin het stuur staat prettig? Is mijn stuur wel goed uitgelijnd met het voorwiel?
• Zitten mijn handgrepen nog goed vast?
- Is de spanning van mijn spaken nog voldoende? Heb ik geen slag ik mijn wiel? Zijn er geen spaken gebroken?
- Hebben mijn banden de juiste spanning? Zit er nog voldoende profiel op mijn banden?
- Zit de stuurpen goed vast? Zit mijn zadel goed vast? Zit er geen speling in mijn wielen?
- Werken mijn lichten? Ben ik goed zichtbaar in het donker? Zijn de oppervlakken van de reflectoren goed schoon? Zijn de reflecterende strippen op mijn banden aanwezig en zo ja, zijn ze schoon?
- Werkt de trapbekrachtiging naar behoren?
- Werken de versnellingen zoals ze behoren te werken?
• Is de kettingspanning juist?
- Is mijn fiets niet toe aan een schoonmaakbeurt?
• Heb ik mijn fiets recent een servicebeurt gegeven?
