SDN 100 H - Ketel BULEX - Gratis gebruiksaanwijzing en handleiding

Producttype	Direct verwarmde warmwaterboiler
Merk	Bulex
Model	SDN 100 H
Inhoud	100 liter (geschat op basis van modelnaam)
Montagepositie	Horizontaal (aan muur, plafond of vloer)
Maximale watertemperatuur	85 °C (traploos instelbaar)
Vorstbescherming	Ja, activeert bij watertemperatuur onder 7 °C
Veiligheidsinrichting	Veiligheidsbegrenzer tegen oververhitting
Aansluitingen	Koudwater (3) en warmwater (6)
Voedingsspanning	230 V ~ (typisch)
Netaansluiting	Netstekker of vaste bedrading
Bediening	Draaiknop voor temperatuurinstelling
Controlelampje	Brandt bij verwarming
Materiaal boiler	Staal met magnesiumbeschermingsanode
Reiniging	Vochtige doek met oplosmiddelvrije zeep
Onderhoud	Jaarlijkse controle van anode en componenten door installateur
CE-markering	Ja
Garantie	Fabrieksgarantie, info via contactadres
Serviceteam	BULEX Services N.V., Golden Hopestraat 15, 1620 Drogenbos, www.bulex.be
Toepassing	Huishoudelijk warmwater

Veelgestelde vragen - SDN 100 H BULEX

Hoe stel ik de warmwatertemperatuur in?

Draai de draaiknop naar rechts om de temperatuur te verhogen, naar links om te verlagen. De temperatuur is traploos instelbaar tot maximaal 85 °C.

Hoe activeer ik de vorstbescherming?

Zet de temperatuurregelaar op het vorstsymbool (*). De functie beschermt de boiler tegen bevriezing zolang deze op spanning is. Bij een watertemperatuur onder 7 °C wordt het verwarmingselement geactiveerd.

Hoe vaak moet de magnesiumbeschermingsanode worden gecontroleerd?

Laat de anode minimaal een keer per jaar door een installateur controleren. Afhankelijk van de waterkwaliteit en gebruiksomstandigheden kan vaker controle nodig zijn.

Wat moet ik doen bij een defecte thermostaat?

De ingebouwde veiligheidsbegrenzer onderbreekt dan de stroomtoevoer. Laat de reparatie en het vervangen van de thermostaat altijd door een installateur uitvoeren.

Kan ik het product zelf reinigen?

Ja, u kunt de buitenkant reinigen met een vochtige doek en een beetje oplosmiddelvrije zeep. Gebruik geen agressieve schoonmaakmiddelen.

Hoe stel ik het product tijdelijk buiten bedrijf?

Sluit de koudwaterstopkraan, open een warmwaterkraan en ledig de boiler via de aftapkraan. Bij aansluiting met een netstekker haalt u de stekker uit het stopcontact. Bij vaste bedrading laat u een installateur de verbinding losmaken.

Wat moet ik doen om legionellabacteriën te voorkomen?

Verhit het water in de boiler minstens een keer per week een uur boven 60 °C om de vorming van legionellabacteriën te verhinderen.

Mag ik dit product in een caravan of camper gebruiken?

Nee, het product is niet bestemd voor gebruik in voertuigen. Alleen stationaire installaties (permanent geïnstalleerd) zijn toegestaan.

Welke veiligheidsinrichtingen heeft de boiler?

Het product beschikt over een veiligheidsbegrenzer die bij oververhitting de stroomtoevoer naar het verwarmingselement onderbreekt. Daarnaast is een veiligheidsgroep verplicht (voldoet aan BELGAQUA).

Hoe krijg ik informatie over de garantieregeling?

Neem contact op met het op de achterzijde van de handleiding vermelde adres of bezoek www.bulex.be voor garantie-informatie.

GEBRUIKSAANWIJZING SDN 100 H BULEX

1.1 Algemene veiligheidsinstructies..... 3
1.2 CE-markering.... 4
1.3 Reglementair gebruik.... 4

2 Aanwijzingen bij de documentatie 6

2.1 Aanvullend geldende documenten in acht nemen ...... 6
2.2 Documenten bewaren.... 6
2.3 Geldigheid van de handleiding ..... 6

3 Productoverzicht 6

3.1 Opbouw van het product...... 6

3.2 Typeplaatje 6

3.3 Werkwijze 6

4 Bediening 7

4.1 Warmwatertemperatuur instellen.... 7
4.2 Vorstbescherming instellen...... 7

5 Onderhoud 7

5.1 Product reinigen.... 7
5.2 Veiligheidsinrichting controleren.... 7
5.3 Magnesiumbeschermingsanode controleren.... 7
6 Verhelpen van storingen...... 7
6.1 Defecte thermostaat 7
7 Tijdelijke buitenbedrijfstel- ling 7
7.1 Product leegmaken.... 8
7.2 Product vullen 8
8 Buitenbedrijfstelling 8
9 Recycling en afvoer.... 8
10 Garantie 8
11 Serviceteam.... 8

1 Veiligheid

1.1 Algemene veiligheidsinstructies

1.1.1 Installatie alleen door installateur

Installatie, inspectie, onderhoud en reparatie van het product mogen alleen door een installateur uitgevoerd worden.

1.1.2 Levensgevaar door spanningsvoerende aansluitingen

Bij werkzaamheden aan spanningvoerende aansluitingen bestaat levensgevaar door elektrische schok. Werkzaamheden aan spanningvoerende aansluitingen mogen alleen door een elektricien uitgevoerd worden.

▶ Voer nooit werkzaamheden aan de wisselstroom- of draaistroomaansluitingen uit.
- Doe een beroep op een eletricien als het product vast bedraad aan een wissel- of draaistroomnet aangesloten is.

1.1.3 Vorstschade vermijden

Als het product langere tijd (bij wintervakantie) in een onverwarmde ruimte buiten gebruik blijft, dan kan het water in het

product en in de buizen bevrie zen.

- Zorg ervoor dat de volledige opstellingsruimte altijd vorstvrij is.

1.1.4 Materiële schade door ondichtheden

• Zorg ervoor dat aan de aan-sluiitleidingen geen mechani-sche spanningen ontstaan.
• Hang geen lasten aan de buizen (bijv. kleding).
• Sluit bij lekken aan de waterleiding tussen product en aftappunten onmiddellijk de koudwaterstopkraan.
  ▶ Laat de lekkages door een installateur verhelpen.

1.1.5 Levensgevaar door legionellabacteriën in het drinkwater

▶ Verhit het water in de boiler een keer per week minstens een uur boven 60°C om de vorming van legionellabacteriën te verhinderen.

1.1.6 Verbranding vermijden

Aan de tappunten voor warm water bestaat bij warmwater-temperaturen van meer dan 60°C gevaar voor verbranding. Kleine kinderen en oudere mensen lopen zelfs bij lagere temperaturen al risico's.

Kies een temperatuur waarbij niemand gevaar loopt.

1 Veiligheid

1.1.7 Levensgevaar door veranderingen aan het product of in de omgeving van het product

Door veranderingen in de omgeving van het product kan er gevaar ontstaan voor lijf en leven van de gebruiker of derden resp. schade aan het product en andere voorwerpen.

▶ Stel de veiligheidsinrichtingen in geen geval buiten bedrijf. ▶
- Manipuleer geen veiligheids-inrichtingen.
- Vernietig of verwijder geen verzegelingen van componenten. Alleen geautoriseerde vaklui en serviceteams mo-gen gelode componenten ver-anderen.
▶ Breng geen veranderingen aan:

• aan het product
• aan de toevoerleidingen voor gas, verbrandings-lucht, water en spanning

- aan de volledige rookgasir stallatie

• aan de veiligheidsklep
• aan de afvoerleidingen
• aan bouwconstructies die de gebruiksveiligheid van het product kunnen beïnvloeden

1.1.8 Verwondingsgevaar en gevaar voor materiële schade door ondeskundig of niet uitgevoerd onderhoud en reparatie!

▶ Probeer nooit om zelf onder-houdswerk of reparaties aan uw product uit te voeren.
- Laat storingen en schade on-middelijk door een installa-n teur verhelpen.
▶ Neem de opgegeven onderhoudsintervallen in acht.

1.2 CE-markering

Met de CE-markering wordt aangegeven dat de producten volgens het typeplaatje voldoen aan de fundamentele vereisten van de geldende richtlijnen.

De conformiteitsverklaring kan bij de fabrikant geraadpleegd worden.

Er kan bij ondeskundig of oneigenlijk gebruik gevaar ontstaan voor lijf en leven van de gebruiker of derden resp. schade aan het product en andere voorwerpen.

Het product is bestemd om max. 85 °C opgewarmd drinkwater voor huishoudens te be-

reiden en ter beschikking te houden.

De montage voor de producten SDN...H zijn uitsluitend voor de horizontale inbouwpositie aan muur, plafond en vloer toege-staan.

De montage voor de producten SDN...V en SDC...V is uitsluitend voor de verticale inbouwpositie aan de muur toegestaar

Het gebruik van het product is alleen met ingebouwde veiligheidsgroep toegestaan, die aan de testvoorwaarden van BEL-GAQUA voldoet.

Het reglementaire gebruik houdt in:

- het naleven van de meegele verde gebruiksaanwijzingen van het product alsook van alle andere componenten van de installatie

- het naleven van alle in de handleidingen vermelde inspectie- en onderhoudsvoorwaarden.

Dit product kan door kinderen vanaf 8 jaar alsook personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis gebruikt worden, als ze onder toezicht staan of m.b.t. het veilige gebruik van het productie geïinstrueerd werden en

de daaruit resulterende geva- ren verstaan. Kinderen mogen niet met het product spelen.

Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht uitgevoerd worden.

Het gebruik van het product in voertuigen, zoals bijv. campers of woonwagens, geldt als niet volgens de bestemming. Niet als voertuigen gelden eenheden die permanent en stationair geïnstalleerd zijn (zogenaamde stationaire installatie).

Een ander gebruik dan het in deze handleiding beschreven gebruik of een gebruik dat van het hier beschreven gebruik af- e-wijkt, geldt als niet reglementair.

Als niet reglementair gebruik geldt ook ieder direct commerci-eel of industrieel gebruik.

Attentie!

leder misbruik is verboden.

2 Aanwijzingen bij de documentatie

2 Aanwijzingen bij de documentatie

2.1 Aanvullend geldende documenten in acht nemen

▶ Neem absoluut nota van alle gebruiksaanwijzingen die bij de componenten van de installatie worden meegeleverd.

2.2 Documenten bewaren

▶ Bewaar deze handleiding alsook alle documenten die van toepassing zijn voor het verdere gebruik.

2.3 Geldigheid van de handleiding

Deze handleiding geldt uitsluitend voor de volgende producten:

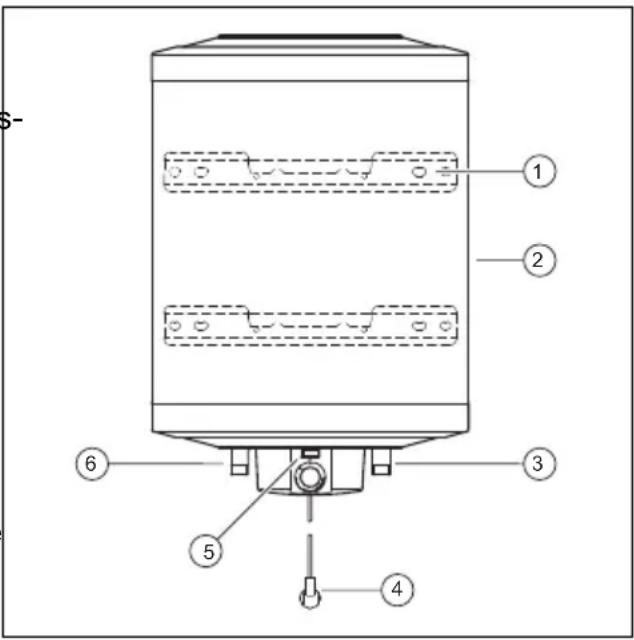

3.1 Opbouw van het product

1 Ophangbeugel
2 Boiler
3 Koudwateraansluiting

4 Netaansluitleiding met netstekker
5 Bedieningsveld
6 Warmwateraansluiting

3.2 Typeplaatje

Het typeplaatje bevindt zich aan de onderkant van het product.

3.3 Werkwijze

Het product is een direct verwarmde warmwaterboiler. Een verwarmingselement dat in het reservoir geïntegreerd is, verwarmt het water. Opgewarmd water zet zich uit. In gesloten systemen vormen zich hierdoor druppels aan het einde van de afvoerbuis van de veiligheidsinrichting. Bij het aftappen van warm water aan een aftappunt, stroomt koud water in de warmwaterboiler na.

De geïntegreerde thermostaat vergelijkt de ingestelde warmwatertemperatuur met de werkelijke warmwatertemperatuur in het product. Zodra de warmwatertemperatuur in het product te laag is, activeert de ther-

mostaat het verwarmingselement en het controlelampje brandt.

4 Bediening

4.1 Warmwatertemperatuur instellen

U kunt de warmwatertemperatuur traploos tot 85 °C instellen.

Als u de draaiknop naar rechts draait, ve hoogt u de temperatuur. U verlaagt de temperatuur door de draaiknop naar links te draaien.

De vorstbeschermingsfunctie beschermt de boiler tegen vorstschade door de temperatuur van het water in de boiler te bewaken. U activeert de vorstbeschermingsfunctie door de temperatuurregelaar op het symbool*in te stellen. Zodra het water in de boiler onder 7 °C daalt, activeer de temperatuurregelaar het verwarmings-element. De vorstbeschermingsfunctie beschermt alleen als de boiler van spanning voorzien is. Koppel de boiler niet los van het stroomnet en schakel de zekeringen niet uit.

5 Onderhoud

5.1 Product reinigen

▶ Reinig het product uitsluitend met een
vochtige doek en een beetje oplosmid-A delvrije zeep.

5.2 Veiligheidsinrichting controleren

▶ Laat regelmatig water via de veiligheidsinrichting af om verkalking te vermijden.

5.3 Magnesiumbeschermings- anode controlleren

Afhankelijk van waterkwaliteit, gekozen watertemperatuur en warmwaterbehoefte ontstaat er kalk.

▶ Laat een keer per jaar de magnesium-beschermingsanode alsook de componenten aan elektrische en waterzijde door een installateur controleren.

eDe installateur kan bij het vervangen van de magnesiumbeschermingsanode vaststellen of er kalk of verontreinigingen aan de componenten aan waterzijde voorhanden zijn.

▶ Laat de installateur de kalk of de veront-reinigingen verwijderen.

6 Verhelpen van storingen

6.1 Defecte thermostaat

Als de thermostaat uitvalt, dan verhindert de ingebouwde veiligheidsbegrenzer een overmatige verhitting van het warme water. De veiligheidsbegrenzer onderbreekt de beide fasen van de spanningsvoeding van de warmwaterboiler.

▶ Laat de reparatie door een installateur uitvoeren.

7 Tijdelijke buitenbedrijfstelling

- Als u het product langere tijd niet gebruikt, dan moet het product geledigd worden. Vul indien nodig het product opnieuw.

8 Buitenbedrijfstelling

7.1 Product leegmaken

1. Alternatief 1 / 2

Voorwaarden: Netaansluiting vast bedraad

▶ Laat een installateur de elektrische verbinding losmaken en de warm-waterboiler ledigen.

1. Alternatief 2 / 2

Voorwaarden: Netaansluiting met netstekker

▶ Trek de stekker uit het stopconta

▶ Ga te werk zoals beschreven in product leegmaken. (→ Pagina 8)

Product leegmaken

1. Sluit de koudwaterstopkraan.
2. Open een warmwaterkraan die aan het product aangesloten is.
3. Ledig het water uit de warmwaterboiler door de aftapkraan.

7.2 Product vullen

1. Alternatief 1 / 2

Voorwaarden: Netaansluiting vast bedraad

Laat een installateur de elektrische verbinding tot stand brengen en de warmwaterboiler vullen.

1. Alternatief 2 / 2

Voorwaarden: Netaansluiting met netstekker

▶ Ga te werk zoals in product vullen beschreven.

Product vullen

1. Open de koudwaterstopkraan.
2. Open een warmwaterkraan die aan het product aangesloten is.
3. Sluit de warmwaterkraan als er water uitkomt.
4. Steek de netstekker in het stopcontact.

8 Buitenbedrijfstelling

Zorg ervoor dat een installateur het product buiten bedrijf stelt.

9 Recycling en afvoer

▶ Laat de verpakking door de installateur afvoeren die het product geïnstalleerd heeft.

Als het product of evt. inbegrepen batterijen van dit teken voorzien zijn, dan bevatten ze voor de gezondheid en het milieu gevaarlijke stoffen.

▶ Voer het product en evt. inbegrepen batterijen in dit geval niet via het huisvuil af.
- Geef in de plaats daarvan het product en evt. de batterijen aan een verzamelpunt voor batterijen en elektrische of elektrische oude apparaten af.

e10 Garantie

Informatie over de fabrieksgarantie kunt u bij het aan de achterkant opgegeven contactadres verkrijgen.

11 Serviceteam

Contactgegevens over ons serviceteam vindt u op het aan de achterkant opgegeven adres of www.bulex.be.

Leverancier / Fabrikant

BULEX Services N.V.

Golden Hopestraat 15

1620 Drogenbos

www.bulex.be
