FE 120 BM - Ketel BULEX - Gratis gebruiksaanwijzing en handleiding

Type product	Warmwaterboiler (indirect verwarmd)
Model	FE 120 BM
Merk	Bulex
Capaciteit	120 liter
Maximale watertemperatuur	85°C
Warmtewisselaar	Spiraalbuizen in geëmailleerd stalen reservoir
Corrosiebescherming	Magnesium beschermingsanode
Isolatie	Warmte-isolatie rondom
Aansluitingen	CV-ketel, koudwatertoevoer, warmwaterafvoer
Optie	Circulatiepomp voor verbeterd comfort
Onderhoudsinstructies	Jaarlijks controleren van magnesiumanode door installateur
Reiniging	Mantel reinigen met vochtige doek en oplosmiddelvrije zeep
Veiligheid	CE-markering, veiligheidsklep, vorstbeveiliging
Garantie	Fabrieksgarantie, contact via Bulex België
Geldigheid	België

Veelgestelde vragen - FE 120 BM BULEX

Hoe werkt de Bulex FE 120 BM boiler?

De boiler wordt indirect verwarmd via een warmtewisselaar (spiraalbuizen) die aangesloten is op een CV-ketel. Het water wordt tot maximaal 85°C opgewarmd en in het geëmailleerde stalen reservoir bewaard.

Hoe vaak moet ik de boiler onderhouden?

Laat de magnesium beschermingsanode jaarlijks door een installateur controleren. Als deze voor 60% verbruikt is, moet deze worden vervangen.

Wat moet ik doen bij een waterlek?

Sluit onmiddellijk de koudwaterstopkraan en neem contact op met een erkende installateur om het lek te verhelpen.

Kan ik zelf reparaties uitvoeren?

Nee, probeer nooit zelf onderhoud of reparaties uit te voeren. Laat alle werkzaamheden over aan een erkende installateur.

Wat is de garantie op de Bulex FE 120 BM?

Informatie over de fabrieksgarantie kunt u opvragen bij Bulex België via het contactadres op de website www.bulex.be.

Kan de boiler in een onverwarmde ruimte worden geplaatst?

Zorg ervoor dat de opstellingsruimte altijd vorstvrij is om vorstschade te voorkomen. Bij langdurige afwezigheid in de winter het water aftappen.

Welke CV-ketels zijn geschikt voor deze boiler?

De boiler is geschikt voor CV-ketels waarvan het vermogen binnen de in de handleiding opgegeven grenzen ligt en die een aansluitmogelijkheid voor een temperatuurvoeler hebben.

Hoe reinig ik de buitenkant van de boiler?

Reinig de mantel met een vochtige doek en een beetje oplosmiddelvrije zeep. Gebruik geen sprays, schuurmiddelen of chloorhoudende middelen.

Wat is de maximale watertemperatuur?

De boiler kan water tot 85°C opwarmen en ter beschikking houden.

Waar kan ik de handleiding downloaden?

De handleiding is gratis beschikbaar op de website van Bulex of op notice-facile.com in PDF-formaat.

GEBRUIKSAANWIJZING FE 120 BM BULEX

1.1 Waarschuwingen bij handelingen 3
1.2 Reglementair gebruik.... 3
1.3 Algemene veiligheidsinstructies..... 4
2 Aanwijzingen bij de documentatie 6
2.1 Aanvullend geldende documenten in acht nemen ...... 6
2.2 Documenten bewaren.... 6
2.3 Geldigheid van de handleiding ..... 6
3 Toestel- en functiebeschrijving 6
3.1 Taak.... 6
3.2 Opbouw 6
3.3 Werkwijze 6
4 Product onderhouden 7
5 Onderhoud 7
6 Recycling en afvoer.... 7
7 Buitenbedrijfstelling 7
8 Garantie 7
9 Serviceteam.... 7

1 Veiligheid

1.1 Waarschuwingen bij handelingen

Classificatie van de waar- schuwingen bij handelingen

De waarschuwingen bij handelingen zijn als volgt door waarschuwingstekens en signaal- woorden aangaande de ernst van het potentiële gevaar ingedeeld:

Waarschuwingstekens en signaalwoorden

Gevaar!

Direct levensgevaar of gevaar voor ernstig licha- melijk letsel

Gevaar!

Levensgevaar door een elektrische schok

Waarschuwing!

Gevaar voor licht lichame-houdt in:

lijk letsel

Opgelet!

Kans op materiële schade of milieuschade

Er kan bij ondeskundig of oneigenlijk gebruik gevaar ontstaan voor lijf en leven van de gebruiker of derden resp. schade aan het product en andere voorwerpen.

De boiler is ontworpen om tot maximaal 85°C opgewarmd drinkwater in huishoudens en bedrijven ter beschikking te houden. Het product is ervoor bestemd om in een CV-installatie geïntegreerd te worden. Het is voor de combinatie met CV-ketels bestemd, waarvan het vermogen binnen de in de vol-gende tabel opgegeven gren-zen ligt.

Voor de regeling van de warmwaterbereiding kunnen weersafhankelijke thermostaten alsook regelingen van geschikte CV-ketels gebruikt worden. Dat zijn CV-ketels die voor een boiler-lading zorgen en over de aansluitmogelijkheid voor een temperatuurvoeler beschikken.

Het reglementaire gebruik

- het naleven van de meegeleverde gebruiksaanwijzingen - van het product alsook van alle andere componenten van de installatie

- het naleven van alle in de handleidingen vermelde in- spectie- en onderhoudsvoor- ui-waarden.

Het gebruik van het product in voertuigen, zoals bijv. campers of woonwagens, geldt als niet volgens de bestemming. Niet

1 Veiligheid

als voertuigen gelden eenheden1 die permanent en stationair geïnstalleerd zijn (zogenaamde ▶ stationaire installatie).

Een ander gebruik dan het in deze handleiding beschreven gebruik of een gebruik dat van het hier beschreven gebruik afwijkt, geldt als niet reglementair. Als niet reglementair gebruik geldt ook ieder direct commercieel of industrieel gebruik.

Attentie!

leder misbruik is verboden.

1.3 Algemene veiligheidsinstructies

1.3.1 Installatie alleen door installateur

Installatie en ingebruikneming, inspectie en onderhoud, reparatie en buitenbedrijfstelling van het product mogen alleen door een installateur uitgevoerd worden.

1.3.2 Vorstschade vermijden

Als het product langere tijd (bijv. wintervakantie) in een onverwarmde ruimte buiten gebruik blijft, dan kan het water in het product en in de buizen bevriezen.

- Zorg ervoor dat de volledige opstellingsruimte altijd vorstvrij is.

.3.3 Materiële schade door ondichtheden

• Zorg ervoor dat aan de aan-sluitleidingen geen mechanische spanningen ontstaan.
• Hang geen lasten aan de buizen (bijv. kleding).

1.3.4 Wat te doen bij lekken

• Sluit bij lekken aan de instal-
• latie onmiddellijk de koudwa- terstopkraan.
• Vraag evt. aan uw installateur waar hij de koudwaterstop-kraan gemonteerd heeft.
  ▶ Laat het lek door een erkende installateur verhelpen.

1.3.5 Gevaar door veranderingen in de productomgeving

Door veranderingen in de om- geving van het product kan er gevaar ontstaan voor lijf en le- ven van de gebruiker of derden resp. schade aan het product en andere voorwerpen.

Stel de veiligheidsinrichtingen in geen geval buiten bedrijf.

Manipuleer geen veiligheids-inrichtingen.

Vernietig of verwijder geen verzegelingen van componenten. Enkel erkende installateurs en de servicedienst van de fabriek zijn bevoegd

om verzegelde onderdelen te veranderen.

▶ Neem de opgegeven onderhoudsintervallen in acht.

▶ Breng geen veranderingen aan:

- aan het product - aan de toevoerleidingen voor gas, verbrandings-lucht, water en spanning

- aan de afvoerleiding en a de veiligheidsklep voor het verwarmingswater

- aan de bouwsubstantie

1.3.6 Kastachtige mantel

Een kastachtige mantel van het product valt onder de betreffende uitvoeringsvoorschriften.

- Als u een kastachtige man- tel voor het product wenst, neem dan contact op met een installateur. Breng in geen ge- val zelf een ommanteling aan het product aan.

1.3.7 Verwondingsgevaar en kans op materiële schade door ondeskundig of niet uitgevoerd onderhoud en ondeskundige of niet uitgevoerde reparatie

▶ Probeer nooit om zelf onderhoudswerk of reparaties aan uw product uit te voeren.

▶ Laat storingen en schade on-middellijk door een installateur verhelpen.

1.3.8 CE-markering

Met de CE-markering wordt aangegeven dat de producten volgens het typeplaatje voldoen aan de fundamentele vereisten van de geldende richtlijnen.

De conformiteitsverklaring kan bij de fabrikant geraadpleegd worden.

2 Aanwijzingen bij de documentatie

2 Aanwijzingen bij de documentatie

2.1 Aanvullend geldende documenten in acht nemen

▶ Neem absoluut nota van alle gebruiksaanwijzingen die bij de componenten van de installatie worden meegeleverd.

2.2 Documenten bewaren

▶ Bewaar deze handleiding alsook alle documenten die van toepassing zijn voor het verdere gebruik.

2.3 Geldigheid van de handleiding

Deze handleiding geldt uitsluitend voor de volgende producten:

Geldt voor: België

Typeaanduiding Artikelnummer
FE 120 BM 00100159		67
FE 150 BM 00100159		68
FE 200 BM 00100159		69

3 Toestel- en functiebeschrijving

3.1 Taak

De warmwaterboilers FE dienen voor het ter beschikking houden van warm water in huishoudens en bedrijven. In de regel worden ze in combinatie met een CV-in- stallatie gebruikt.

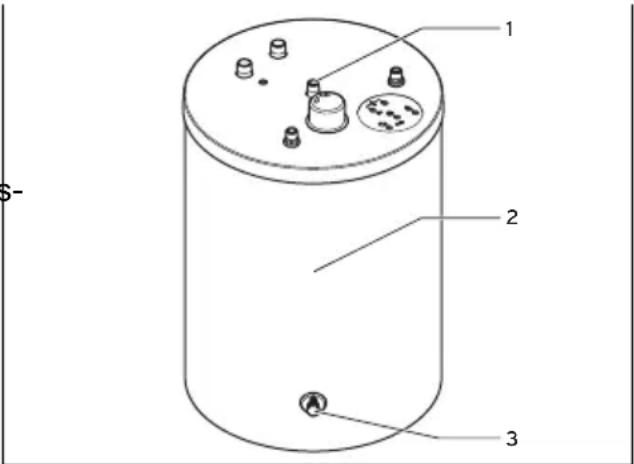

3.2 Opbouw

1 Aansluitingen voor de instal- latie door de installateur
2 Warmte-isolatie

3 Aftapkraan voor het onderhoud door de installateur

De warmwaterboiler is van buiten van een warmte-isolatie voorzien. Het reservoir van de warmwaterboiler bestaat uit geë-mailleerd staal. Binnenin de boiler bevinden zich de spiraalbuizen die de warmte overbrengen. Als bijkomende corrosie-bescherming heeft het reservoir een beschermingsanode.

Optioneel inzetbaar is een circulatiepomp ter verhoging van het warmwatercomfort, vooral aan ver verwijderde aftappunten.

3.3 Werkwijze

De warmwaterboilers FE behoren tot de indirect verwarmde boilers. Dat betekent dat er een warmteopwekker, bijv. een gas-wandketel of een gasketel nodig is om het drinkwater in de boiler op te warmen. De warmte-energie raakt via verwarmingswa-ter als transportmedium en via een warm-tewisselaar in het op te warmen drinkwa-ter. De warmtewisselaar is in het onderste bereik van de boiler aangebracht. Met de van onderen opstijgende warmte-energie wordt het volledige water in de boiler op-gewarmd en bruikbaar gemaakt. Als warm water uit de boiler genomen wordt, wordt tegelijk koud water toegevoerd.

Product onderhouden 4

4 Product onderhouden

Opgelet!

Risico op materiële schade door ongeschikte reinigingsmiddelen!

- Gebruik geen sprays, geen schuurmiddelen, afwasmiddelen, oplosmiddel- of chloorhoudende reinigingsmiddelen.

▶ Reinig de mantel met een vochtige doek en een beetje oplosmiddelvrije zeep.

5 Onderhoud

Voorwaarde voor permanente inzetbaarheid en betrouwbaarheid en lange levensduur van het product is het regelmatige onderhoud van het product door de installateur.

Zorg ervoor dat het product en alle toebehoren reglementair afgevoerd wordt.
▶ Neem alle relevante voorschriften in acht.

7 Buitenbedrijfstelling

Zorg ervoor dat een geautoriseerde installateur het product buiten bedrijf stelt.

8 Garantie

Geldt voor: België

Informatie over de fabrieksgarantie kunt u bij het aan de achterkant opgegeven contactadres verkrijgen.

9 Serviceteam

Geldt voor: België

Laat na 2 jaar vanaf ingebruiknemingContactgegevens over ons serviceteam van de warmwaterboiler jaarlijks de vindt u op het aan de achterkant opgege-magnesiumbeschermingsanode door en adres of www.bulex.be. de installateur onderhouden.

Als de magnesiumbeschermingsanode voor 60% verbruikt is, dan moet de installateur de magnesiumbeschermingsanode vervangen. Als hij bij het vervangen van de magnesiumbeschermingsanode verontreinigingen in het reservoir vaststelt, dan moet de installateur het reservoir spoelen.

6 Recycling en afvoer

Verpakking afvoeren

▶ Laat de verpakking door de installateur afvoeren die het product geïnstalleerd heeft.

Product en toebehoren afvoeren

▶ Gooi noch het product noch het toebehoren weg met het huishoudelijke afval.

BULEX

Golden Hopestraat 15

1620 Drogenbos

BULEX

Golden Hopestraat 15

1620 Drogenbos

T:02 555 13 13

F:02 555 13 14

www.bulex.be

© Deze handleidingen, of delen ervan, zijn auteursrechtelijk beschermd en mogen alleen met schriftelijke toestemming van de fabrikant vermenigvuldigd of verspreid worden.
