Type product	Gasboiler (waterboiler op gas) voor sanitair warm water
Model	TN 300-44
Afmetingen (hoogte x breedte x diepte)	1960 x 720 x 720 mm (inclusief trekonderbreker)
Inhoud voorraadvat	300 liter
Verwarmingsvermogen	44,0 kW
Nuttig vermogen	39,2 kW
Verbrandingsrendement	89,1%
Waterrendement	85,0%
Gasverbruik (G20 aardgas)	4,65 m³/h
Gasverbruik (G25 aardgas)	5,41 m³/h
Gasverbruik (G30/31 vloeibaar gas)	3,46 kg/h
Voedingsspanning	220-240 V~ 50 Hz
Elektrisch vermogen	Enkelfasig, max. 16 A
Gastoevoerdruk (max.)	60 mbar
Drukveiligheidsklep (instelling)	7 bar ± 0,5 bar
Regelthermostaat (bereik)	41 – 80 °C
Veiligheidsthermostaat (max. watertemperatuur)	87 °C ± 3°C (automatische herinschakeling)
Thermische terugslagbeveiliging (TTB)	70 °C ± 3°C (handmatige herinschakeling)
Type brander	Atmosferische brander met waakvlam en piëzo-ontsteking
Rookgasafvoer	Aansluiting op schoorsteen via trekonderbreker, diameter 180 mm
Opwarmtijd (ΔT 25 °C)	12 minuten
Productie per uur continu (ΔT 25 °C)	1280 L/uur
Garantie vat	3 jaar
Garantie overige onderdelen	2 jaar
Onderhoud	Jaarlijkse controle door erkende dienst: vervanging magnesiumanode, inspectie vat, reinigen ketelsteen

Veelgestelde vragen - TN 300-44 BULEX

Hoe steek ik de waakvlam aan?

Druk op de bedieningsknop van het gasblok, draai naar de positie 'waakvlam' (★), druk de knop in en gebruik de piëzo-ontsteker. Houd de knop enkele seconden ingedrukt en laat los zodra de waakvlam blijft branden.

Wat moet ik doen als de hoofdbrander niet ontsteekt?

Controleer of de bedieningsknop in de stand 'branden' (♂) staat, of de elektrische voeding aanwezig is, of de gasklep open is, en of de veiligheidsthermostaat van de rookgassen niet geactiveerd is. Als het rode lampje brandt, draai dan de knop C los en schakel de thermostaat handmatig opnieuw in.

Hoe kan ik de watertemperatuur instellen?

Draai aan de regelthermostaat op het bedieningspaneel. Het instelbereik is van 41°C tot 80°C. De thermostaat houdt de watertemperatuur constant door de brander aan of uit te schakelen.

Wat is de functie van de magnesiumanode?

De magnesiumanode beschermt het voorraadvat tegen corrosie door galvanische stromen. Deze anode moet eenmaal per jaar worden vervangen om de levensduur van het vat te maximaliseren.

Hoe kan ik de boiler uitschakelen voor een lange periode?

Zet de schakelaar op '0', draai de bedieningsknop van het gasblok naar OFF (●), sluit de gaskraan en onderbreek de elektrische voeding. Bij vorstgevaar het vat volledig leeg laten lopen via de aftapkraan.

Wat moet ik doen bij een slechte rookgasafvoer?

De thermische terugslagbeveiliging (TTB) schakelt de brander uit en een rood lampje gaat branden. Druk op de knop onder de stop (C) om de beveiliging handmatig te resetten. Als het probleem zich herhaalt, sluit dan de gaskraan en raadpleeg een erkende vakman.

Kan ik het toestel zelf installeren?

Nee, de installatie moet worden uitgevoerd door een gekwalificeerd vakman volgens de geldende normen (NBN D 51003, ARAB, en lokale watermaatschappijvoorschriften). Een onjuiste installatie kan gevaarlijk zijn en de garantie doen vervallen.

Hoe vaak moet onderhoud worden uitgevoerd?

Een jaarlijkse controle door een erkende naverkoopdienst wordt aanbevolen. Dit omvat onder andere vervanging van de magnesiumanode, inspectie van het voorraadvat via het inspectieluik en reiniging van kalkaanslag.

Welke gasdruk is vereist voor de boiler?

De maximale gasvoedingsdruk is 60 mbar. De druk aan de uitgang van het gasblok moet tussen 3 en 30 mbar liggen. Bij vloeibaar gas is een drukregelaar nodig om de druk te verlagen naar 30 mbar.

Wat is de inhoud en opwarmtijd van de boiler?

De boiler heeft een inhoud van 300 liter. De opwarmtijd bij een temperatuurstijging van 25°C is 12 minuten. Het continue productievermogen is 1280 liter per uur bij ΔT 25°C.

GEBRUIKSAANWIJZING TN 300-44 BULEX

Dit instructieboekje maakt een integraal en onmisbaar deel uit van het product en moet in de buurt van het toestel worden bewaard om het zo nodig snel te kunnen inkijken.

• Het toestel werd gefabriceerd voor de productie van sanitair warm water. Elk ander afwijkend gebruik moet beschouwd worden als oneigenlijk en gevaarlijk.
• Het toestel mag niet geïnstalleerd worden op vochtige plaatsen. Bescherm het toestel ook tegen waterspatten of andere vloeistoffen om schade aan elektrische en thermische onderdelen te vermijden.
• De installatie moet gebeuren door een gekwalificeerd technicus en conform met de van kracht zijnde veiligheidsnormen. Een installatie die niet conform is met de instructies van de producent kan letsels veroorzaken aan personen of dieren of schade aan voorwerpen waarvoor de producent elke verantwoordelijkheid afwijst.
• De garantie is 2 jaar geldig vanaf de datum van de installatie op alle onderdelen.

- De verschillende elementen waaruit de verpakking bestaat (plastic zakjes, hout, kramen enz.) moeten buiten bereik van kinderen gehouden worden doordat ze gevaarlijk zijn.

- U moet de waarschuwingen lezen die in dit boekje staan, want ze verschaffen belangrijke informatie in verband met een veilig gebruik, een veilige installatie en een veilig onderhoud.

- Dit boekje moet bij het materiaal blijven ingeval het toestel verkocht zou worden of naar een andere gebruiker zou overgaan zodat de nieuwe eigenaar en/of installateur het kan raadplegen.

- Laat geen enkel voorwerp contact maken met het toestel.

- Als de boiler in de winter lang ongebruikt zal blijven in een onverwarmd lokaal, raden we aan – om elk gevaar van bevriezen te vermijden – het toestel volledig leeg te laten lopen. De constructeur wijst elke aansprakelijkheid af voor schade die te wijten is aan vorst en aan waterlekken in de installatie.

- We raden aan de opgegeven instructies aandachtig te lezen en enkel vervangstukken en toebehoren te gebruiken die geleverd zijn door de constructeur om de beste dienstprestaties te verkrijgen en om de garantie op het toestel niet in het gedrang te brengen.

Inhoudstafel

Pagina

1. Algemene inlichtingen en kenmerken

2. Instructies voor de installatie

1. Instructies voor de gebruiker

1.1 Beschrijving en classificatie van het toestel....17 1.2 Inhoud van de verpakking 17 1.3 Gegevens over de werking en de opbouw....17 1.4 Controle- en veiligheidsorganen....18 1.5 Bedieningspaneel 20 1.6 Afmetingen en aansluitingen....21 1.7 Technische gegevens....22 1.8 Elektrische schema's 23 1.9 Explosietekening....24 1.10 Voorschriften....24.1 2.1 Aanbevelingen voor de installatie 25 2.2 Plaatsing van het toestel 25 2.3 Plaatsing van de trekonderbreker en aansluiting van de rookgasafvoer....25 2.4 Hydraulische aansluitingen 25 2.5 Gastoevoer....26 2.6 Elektrische voeding....27 2.7 Ontsteking 27 2.8 Aansluitingen van meerdere toestellen 27 2.9 Het opsporen van storingen 27 3.1 Aanbevelingen voor de gebruiker 28 3.2 Ontsteking van de boiler 28 3.3 Doven....29 3.4 Onderhoud....29 3.5 Geldigheid van de garantie 29 3.6 Nuttige instructies voor de gebruiker 29

1.1 Algemene inlichtingen en kenmerken DEFINITIE

Deze toestellen zijn geklasseerd als: "Waterboilers op gas met luchtpijp".

CATEGORIE

Het toestel maakt deel uit van de categorie:

II2H3+	Italië, Spanje, Portugal, Groot-Brittannië, Ierland, Griekenland
II2L3B/P	Nederland
II2E+3+	Frankrijk
I2E+I3+	België
II2E3B/P	Duitsland
II2H3B/P	Obstenrijk, Denemarken, Finland, Zwitserland

BE: I2E+: d.w.z. dat de verwarmingsketel werkt op aardgas (G20/G25)

I3E+: d.w.z. dat de verwarmingsketel werkt op butaan (G30) of op propaan (G31)

LU: I2E: d.w.z. dat de verwarmingsketel werkt op aardgas (G20).

Dit betekent dat het toestel zowel op aardgas (G20/25) als vloeibaar gas (G30/31) kan werken.

TYPE

Volgens de Europese norm EN 483 is de boiler van het type B _11BS , d.w.z. een toestel dat aangesloten wordt op een rookgasafvoerbuis; verse lucht voor de verbranding wordt direct in de ruimte genomen waar het toestel staat opgesteld.

De waterboiler:

• Is voorzien van een trekonderbreker op het circuit van de verbrande gassen.
• Is uitgerust met een inrichting voor afvoerbeveiliging die de verbrandingsgassen controleert (TTB).

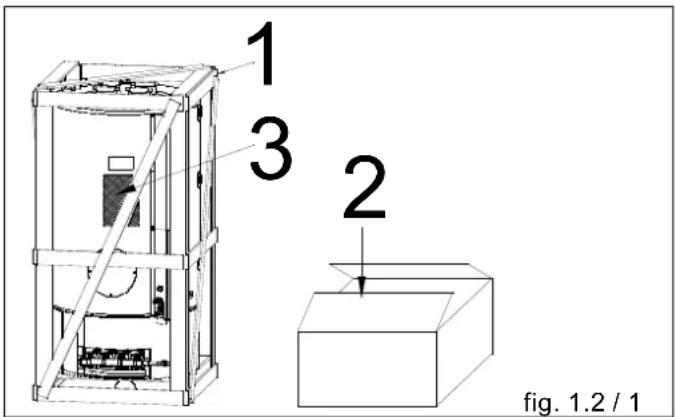

1.2 Inhoud van de verpakking

De boiler wordt geleverd verpakt in een houten palletkist (1). In een tweede kartonnen colli (2) zitten de trekonderbreker en de schroeven voor het plaatsen van het toestel. In deze doos vindt u ook de schroeven om het toestel te bevestigen. Op de voorkant van het toestel is een enveloppe (3) geplakt met dit boekje en het garantiecertificaat.

1.3 Gegevens over de werking en de opbouw

Het toestel is goedgekeurd volgens de Europese norm 90/396/CEE omtrent de toestellen op gas. Ze dragen het keurmerk CE. In het algemeen zijn de productie en alle stukken goedgekeurd volgens de technische Europese norm EN 89. Dit toestel laat de wisseling van de warmte tussen de verbrandingsproducten en de waterinhoud in de boiler toe. De verbrandingskamer bevindt zich in het onderste gedeelte van het toestel, onder het voorraadvat. Leidingen in het voorraadvat maken het mogelijk lucht in te brengen en de rookgassen af te voeren en zorgen voor de warmtewisseling. Om de thermische wisseling te verbeteren zijn er schoepen in de rookgasafvoer geplaatst.

Trekonderbreker

De trekonderbreker bevindt zich bovenaan en moet de kwaliteit van de verbranding tussen beperkte grenzen houden in bepaalde condities bij min. en max.

Atmosferische brander

Hij bestaat uit 2 delen: een hoofdbrander, die de thermische werking van het toestel garandeert en de waakvlam (of elektronische ontsteking), die de functie heeft om de hoofdbrander te doen ontsteken.

Bedieningspaneel

Op het bedieningspaneel zitten alle noodzakelijke onderdelen voor de werking van de boiler: Aan/uit schakelaar, regelthermostaat voor warm water en thermometer. Er is ook een veiligheidsthermostaat die ingrijpt wanneer er schouwterugslag optreedt (manuele herinschakeling): een rood lichtje brandt wanneer deze veiligheid in werking is.

Voorraadvat

Het voorraadvat is gemaakt van zeer dik staal (4mm) met een zeer hoge goede drukweerstand. Het binnenoppervlak is bekleed met geëmailleerd glas op een temperatuur van 850°C. Dit garandeert een optimale chemische weerstand (tegen organische oplosmiddelen en veel andere chemische stoffen), een goede weerstand tegen afschuring (lage wrijvingscoëfficiënt) en een perfecte thermische stabiliteit (het glas dat op het staal is aangebracht, is bestand tot een temperatuur van 500°C). Dit alles

garandeert een langere levensduur van het reservoir en een perfecte hygiëne van het water. Een inspectieluik maakt een makkelijke inspectie en verwijdering van het ketelsteen uit de kuip mogelijk.

Verbrandingskamer

De verbrandingskamer bevindt zich onderaan de boiler en bevat de atmosferische brander, het thermokoppel en de waakvlam met elektrode-ontsteking.

1.4 Controle- en veiligheidsorganen

Magnesiumanode

De magnesiumanode beschermt het voorraadvat tegen corrosie door galvanische stromen. Deze anode moet elk jaar worden vervangen om de levensduur van het vat te maximaliseren. Deze anode bevindt zich onder het inspectieluik van het vat, in het voorste deel van het voorraadvat.

Gasklep

De gasklep is CE gehomologeerd volgens de norm EN 126. Het gasblok bestaat uit een multifunctionele monobediening On/Off van het gasdebiet, voorzien van een dubbele veiligheidsklep met zeer stille werking. Er kunnen 3 posities ingesteld worden voor de werking van het gasblok (ontsteking – werking – doven).

Alle regelbewerkingen van de gasklep mogen enkel uitgevoerd worden door een gekwalificeerde vakman. Bij vervanging van een klep moet u er zich van vergewissen dat de gascirculatie gebeurt in de richting van de pijl die zich op de klep bevindt en dat er geen enkel vreemd lichaam in terecht kan komen.

ONDERHOUD: De vervanging van het magneetblok is de enige te voorziene reparatiebewerking op de klep en mag enkel worden uitgevoerd door gekwalificeerd personeel.

Max.gasvoedingsdruk	60 mbar
Druklimieten aan de	3 - 30 mbar

uitgang
Voedingspanning 220/2	40 V 50 Hz
Drukregeling	klasse B
Beveiliging ontsteking	ontstekingstijd < 10 secdovingstijd < 60 sec

Veiligheidsklep

Deze klep zorgt voor de afvoer van water omwille van een druktoename die teweeggebracht wordt door het opwarmen van het water in het vat.

De klep is goedgekeurd CE (97/23/EEC).

TECHNISCHE GEGEVENSVeiligheidsklepMOD. 220 - 300 - 400

Lichaam In messing Ot 58 UNI 5705/65

Hoofd In roestvrij staal

Membraan In rubber gewaarborgt tot 140°C

Vaste ijking 7 bar ± 0,5 bar

fig. 1.4/3 veiligheidsklep

Thermostaat voor het regelen van de watertemperatuur

Deze thermostaat dient voor het constant houden van de ingestelde temperatuur van de boiler en stuurt een signaal voor het ontsteken of doven van de brander naargelang de gewenste watertemperatuur in het reservoir. Het gaat om een thermostaat die is uitgerust met een capillaire buis met meetsonde met vloeistofuitzetting, van het eenpolige type met omkeercontacten.

fig. 1.4/4 Regelthermostaat Watertemperatuur

TECHNISCHE GEGEVENS REGELTHERMOSTAAT
Schakelvermogen van de contacten	250 V ~ / 16 A
Temperatuurverschil 8°C ± 2°C K
Maximum toegestane temperatuur van de meetkop	100 °C
Regelbereik 41 – 80 °C

VEILIGHEIDSTHERMOSTAAT (MAX. WATER TEMPERATUUR)

fig. 1.4 / 5 Veiligheidsthermostaat

Deze onderbreekt de werking van de brander bij een abnormale overhitting van het reservoir, veroorzaakt bijvoorbeeld door een slechte werking van de regelthermostaat. De herinschakeling gebeurt automatisch van het ogenblik dat de temperatuur zijn normale waarden krijgt. Het gaat om een thermostaat met capillaire buis met meetsonde met vloeistofuitzetting, eenpolig, met 2 contacten (schakelaar), veiligheidsbegrenzer met automatische herinschakeling, met positieve beveiliging in geval van onderbreking van het capillair. De thermostaat is goedgekeurd volgens IMQ (EN 60730).

TECHNISCHE GEGENENS
Tussenkomst temperatuur 87° +/-3°
Verschil	12°
Schakelvermogen v/d contacten 250	V ~ / 2,5 A
Max.toegelaten temp. v/d meetkop 1	25 °C
Weerstand contact < 8 mOhm

Veiligheidsthermostaat

(Thermische terugslagbeveiliging TTB)

Deze thermostaat onderbreekt de werking van de brander ingeval een slechte rookgasafvoer optreedt, door de elektrische voeding op de gasblok te onderbreken. De herinschakeling is manueel mits de blokkagetijd beëindigd is.

Het is ten strengste verboden deze beveiliging te verwijderen of aan te tasten.

Het gaat om een thermostaat met capillaire buis met meetsonde met vloeistofuitzetting, eenpolig met 3 contacten, temperatuurbeperker met manuele herinschakeling, met positieve beveiliging in geval van onderbreking van het capillair. Hij is goedgekeurd volgens SEMKO (EN 60730) en DIN (DIN 3440) en VDE.

TECHNISCHE GEGEVENS
Tussenkomst temperatuur 70° +/- 3°
Verschil	15°
Schakelvermogen v/d contacten 250	V ~ / 2,5 A
Max.toegelaten temp. v/d meetkop 1	25 °C

fig. 1.4 / 6 Thermostaat verbrandingsgassen

1.5 BEDIENINGSBORD

fig. 1.5 / 1

A Schakelaar B Regelthermostaat C thermostaat verbrandingsgassen (manueel herinschakelbaar) D Thermometer E Verklikkerlichtje in werking bij thermische terugslag van de schouw

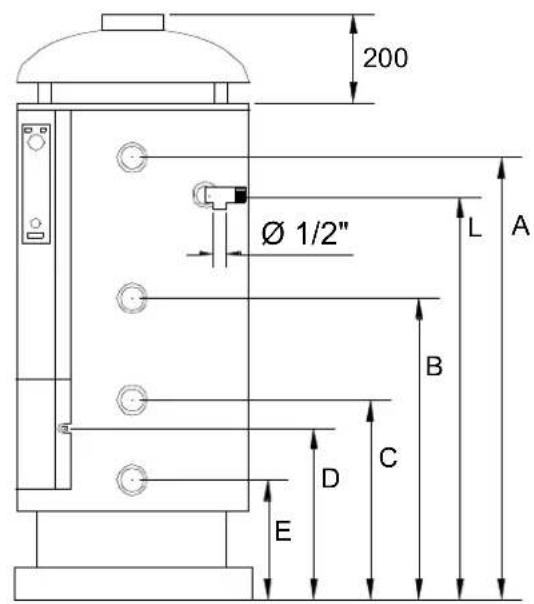

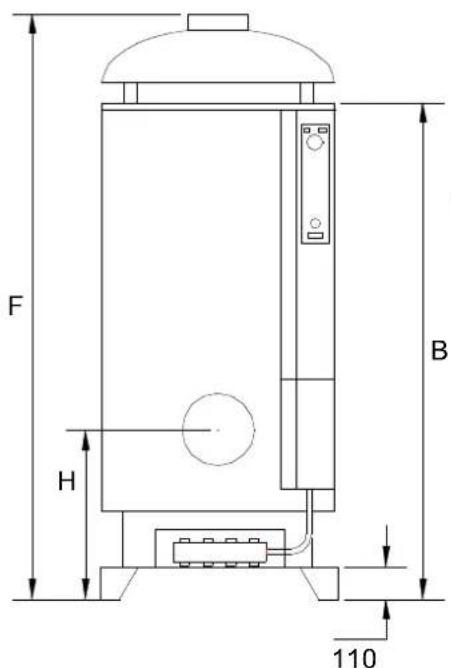

1.6 AFMETINGEN EN AANSLUITINGEN

ZIJAANZICHT

VOORAANZICHT

ONDERAANZICHT fig. 1.6/2 – Afmetingen in mm TN 220 TN 300 TN 400 HOOGTE TEN OPZICHTE VAN DE VLOER

A	AANSLUITING WARM WATER 1"1/4 1330	1680	2030
L	AANSLUITING VEILIGHEIDSKLEP(LEDIGINGSKLEP: 1/2 ”)	1"	1135	1485	1835
B	AANSLUITING GESLOTEN KRING	1"	1010	1010	1175
C	KOUDWATERAANSLUITING	1"1/4	605	605	605
D	GASAANSLUITING	1/2"	545	545	545
E	AANSLUITING LEDIGEN	1"	460	460	460
F	TOTALE HOOGTE		1600	1960	2310
B	HOOGTE ZONDER TREKONDERBREKER		1400	1750	2100
	BREEDTE		720	720	720
	DIEPTE		720	720	720
SOKKEL
			HOOGTE		110
			BREEDTE		720
			DIEPTE		720
INSPECTIELUIK
			DIAMETER		120
			HOOGTE TEN OPZICHTE VAN DE VLOER		620

fig. 1.8 / 1 hoofdprint

kleurenlegende:

r – rood, m-bruin, b-blauw

LEGENDE

← HOOFDPRINT

I schakelaar

TR regelthermostaat water temp.

TS veiligheidsthermostaat (max temp. verbrandingsgassen)

S verklikkerlampje max. temp.water

VG dubbele gasklep

P bedieningsbord

KRINGLOOP THERMOKOPPEL →

TA Veiligheidsthermostaat

TC Thermokoppel vlamdetektie

fig. 1.8 / 2 thermokoppel kringloop kleurenlegende: n – zwart

1.9 ONDERDELEN EN EXPLOSIETEKENING

POS	BESCHRIJVING
1	Bevestigingshaak gasblok
2	Buiten kastje
3	Deksel inspectieluik
4	Ronde omslag voor het bevestigen van de mantel
5	Deksel kastje
6	Kastje
7	Deksel beveiliging kastje
8	Buitenhaak voor bevestiging brander
9	Trekonderbreker
10	Wervelstrip
11	Inspectieluik
12	Ring PVC rood 1"1/4
13	Ring PVC zwart 1"
14	Ring PVC blauw 1"1/4
15	Dichting buitenmantel
16	Dichting inspektieluik
17	Dradenklem
18	Thermometer
19	Veiligheidsthermostaat LS1 verbandingsgassen
20	Veiligheidsthermostaat LS3 water
21	Thermokoppel
22	Regelthermostaat TR2 (41/90°)
23	Magnesium anode
24	Deksel haak veiligheid verbrandingsgassen
25	Haak voeler verbrandingsgassen
26	Isolatie verbrandingskamer
27	Huls voor voeler

28	Gasbuis ∅ 14
29	Gasbuis ∅ 6 brander waakvlam
30	Stop 1"1/4
31	Reductie 1"x1/2"
32	Veiligheidsklep 1/2" (7 bar)
33	Ring 1/2"
34	Schakelaar
35	Rood verklikkerlichtje
36	Draadbevestiging PG7
37	Aansluitklem met drukschroef
38	Drukaansluitklem
39	Eindaansluitklem
40	Bedieningsbord
41	Piëzo-ontsteker
42	Brander
43	Sproeier
44	Collector
45	Haak Collector
46	waakvlam
47	Ontstekingselektrode
48	Gasblok 820 NOVA
49	Gebogen aansluiting
50	Snelkoppeling waakvlambuis
51	Snelkoppeling
52	Connector voor gasmechanisme
53	Witte ontstekingskabel
54	Kabel stroomtoevoer
55	Kabel bedieningsbord
56	Kuip

REV.04

De installatie van deze toestellen

moet gebeuren door een vakman en moet

conform zijn met de officiële teksten en de

regels van de kunst, met name

• de normen NBN D 51003 voor binneninstallaties voor aardgas
• alle bestaande voorschriften van de plaatselijke watermaatschappij en van BELGAQUA
• de ARAB-voorschriften

2.1 Aanbevelingen voor de installatie

• De installatie moet gebeuren door een bevoegd vakman volgens de vigerende normen: dit wil zeggen dat hij kan instaan voor een correcte inbedrijfstelling van het toestel en alle controles kan uitvoeren voor de ontsteking.
• Volg voor de installatie aandachtig de regels die gegeven zijn in paragraaf 2.1.
• Bij de uitvoering van installatie- en reparatiewerkzaamheden moeten de instructies die beschreven zijn in dit boekje strikt gevolgd worden. Eender welke wijziging van de koppelingen en het niet-naleven van de bepalingen die beschreven zijn in dit boekje doen de garantie vervallen.
• Voor elke onderhoudsbeurt, elke interventie en reparatie op het toestel, dient u de elektrische voeding te onderbreken.

2.2 Plaatsing van het toestel

Aangezien het toestel van categorie B is, moet het aangesloten worden op een evacuatiesysteem van rookgassen naar buiten toe; de verbrandingslucht wordt direct genomen in de plaats waar de brander staat opgesteld. OPGELET: dit toestel mag enkel werken en geplaatst worden in constant verluchte lokalen. Men moet het plaatsen van brandbare producten dichtbij het toestel vermijden en in het bijzonder voor het toestel (minstens 50 cm van de opening van de brander) en dichtbij de trekonderbreker.

2.3 Plaatsing van de trekonderbreker en aansluiting van de rookgasafvoer

De trekonderbreker A (fig. 2.4/1) is geleverd in een colli in karton. Deze moet geplaatst worden op het bovenste gedeelte van het voorraadvat en moet met schroeven, die zich in de envelop bevinden, bevestigd worden.

Sluit de trekonderbreker aan op de rookgasafvoerbuis. De diameter van deze buis mag niet kleiner zijn dan deze van de trekonderbreker (∅ 180mm).

Het gedeelte van de rookgasafvoerbuis verbonden met de trekonderbreker moet minstens een verticaal stuk hebben van 50 cm. Hierna, mag je er een horizontaal stuk op aansluiten (zo kort mogelijk) rekening houdend dat er altijd een minimale helling naar het toestel toe moet voorzien worden om de weg van de rookgassen niet te hinderen.

Vergewis zich ervan dat tijdens het transport of de installatie, de voeler B van de veiligheidsthermostaat van de rookgassen niet beschadigd of verplaatst werd. Het is ten strengste verboden deze beveiliging te verwijderen of aan te tasten.

Positie Veiligheidsthermostaat (TTB)

De correcte positie van de voeler moet minstens op 282 mm van het centrum van het toestel liggen (73 mm van de buitenzijde), in evenwijdige positie ten opzichte van de straal.

fig. 2.4/2

...en goed haaks plaatsen. fig. 2.4/3

Het veranderen van de rookgasbeveiliging moet door bevoegd personeel gebeuren en mag enkel vervangen worden door wisselstukken van de fabrikant.

2.4 Hydraulische aansluitingen

Hydraulische aansluitingen

MOD	INGANG KOUD WATER	OMLOOP	LEDIGEN	WARMWATER UITGANG	AANSLUITING VEILIGHEIDS-KLEP	ONTLUCHTING VEILIGHEIDS-KLEP
TN 220	1"1/4	1"	1"	1"1/4	1"	1/2"
TN 300	1"1/4	1"	1"	1"1/4	1"	1/2"
TN 400	1"1/4	1"	1"	1"1/4	1"	1/2"

OPGELET : indien er een zuiveringstoeste aanwezig is moet de hardheid van het water gelegen zijn tussen 15 en 50°F(volgens DPR N° 236 van 24/5/88).

A (Koudwateraansluiting) breng aan in de volgende volgorde:

1. Terugslagklep (aanbevolen)
2. Waterverzachter of -zuiveraar bij zeer vuil water (aan te raden bij waarden groter dan 50°F).
3. Filter voor het elimineren van eventuele onzuiverheden zoals zand, grind, slib, enz. (aan te raden).
4. Drukreduceerklep, als de voedingswaterdruk te hoog is (aan te raden).
5. Stopkraan (aan te raden)

B (Warmwateraansluiting) : Aansluiten aan de waterleiding (sanitair circuit) via een stopkraantje.

C (Recyclage) breng de volgende elementen in de opgegeven volgorde aan:

1. Een T-stuk waaraan u het expansievat aansluit waarvan de capaciteit niet lager mag zijn dan 5% van het watervolume in het reservoir (verplicht).
2. Een terugslagklep (facultatief). De recyclage is verplicht voor de modellen 300 en 400.

D (Lediging) :Sluit op deze aansluiting een leegloopkraan aan.

E (Aansluiting veiligheidsgroep): Sluit de ledigingskraan van 1/2" aan op de sifon

1. Veiligheidsklep (direct geplaatst)
2. Sifon (aan te raden)

fig. 2.5/1 : Hydraulische aansluitingen

BELANGRIJK: veiligheidsklep terugslagklep.

Niet de vervangen door een

2.6 Gastoevoer en -regeling

Sluit het toestel aan op een aardgasvoeding door een schroefdraadaansluiting die zich op de generator bevindt d.m.v. een stijve demonteerbare koppeling.

Voorzie een handbediende stopkraan in de buurt van het toestel op een makkelijk toegankelijke plaats.

Controleer de dichtheid van de gasaansluitingen en hun conformiteit met de regels van de kunst inzake gasinstallatie (zie punt 21).

MODEL:	TN 220, TN 300,TN 400
AANSLUITINGGASTOEVOER	1/2”

NOOT: in geval van een voeding op vloeibaar gas moet u dichtbij de tank een drukregelaar voorzien met een gepast debiet, die de druk vermindert tot 1,5 bar (drukregelaar met gemiddelde druk na de tank).

In de nabijheid van elk voorraadvat moet u een drukregelaar plaatsen met een gepast debiet, die de druk vermindert tot 30 mbar (drukregelaar met lage druk na de drukregelaar met gemiddelde druk). Volgens norm UNI-CIG 7432.

2.8 Elektrische voeding

Het toestel moet aangesloten worden op een voedingsspanning van 220/240 V, enkelfasig en met een goede aarding.

DE CONSTRUCTEUR IS NIET AANSPRAKELIJK VOOR ALLE SCHADE VEROORZAAKT DOOR HET NIET AANSLUITEN VAN HET TOESTEL AAN EEN PASSENDE AARDING.

Plaats, in de nabijheid van het toestel, een bipolaire schakelaar om het toestel buiten werking te zetten. Sluit de voedingskabel van het toestel aan overeenkomstig de wetten van het land waar het toestel geplaatst werd.

In het geval dat de elektrische kabel moet vervangen worden, gebruik dan enkel een kabel met dezelfde eigenschappen (kabel H05 VV-F-3x1).

2.9 Ontsteking

Voer de volgende controles uit alvorens de boiler in te schakelen:

• Het toegevoerde gas moet overeenkomen met het gas waarvoor het toestel is voorzien.
• De geldende installatienormen voor deze toestellen moeten worden gerespecteerd, vooral voor wat een juiste aansluiting betreft aan de rookgasafvoer en aan de gasleiding.
• Controleer of het elektrisch net werd aangesloten op een aarding overeenkomstig de huidige normen.
• De gaskranen op de gasmeter en in de buurt van de boiler moeten open staan.
• Het voorraadvat moet gevuld zijn met water (tijdens het vullen moet u alle kranen van warm water openen om de lucht in de boiler te laten verwijderen).

2.10 Aansluiting van meerdere toestellen

Wanneer het nodig is meerdere toestellen aan te sluiten, voorzie dan dat ze goed kunnen werken, zowel elk afzonderlijk, als allemaal tegelijk en in alle mogelijke combinaties.

Dit is mogelijk door de plaatsing van stopkranen in het hydraulisch circuit. Door ze te openen of te sluiten is het mogelijk te beslissen hoeveel toestellen gebruikt zullen worden volgens de werkelijke behoefte van het ogenblik (bijvoorbeeld: tussen laag- en hoogseizoen, periodes van piekverbruik, herstelling van een toestel enz.).

2.11 Het opsporen van storingen

De waakvlam brandt niet:

• De gaskraan staat dicht of er is geen gas in het aardgasnet
• De waakvlaminspuiter is vervuild
• De ontstekingskabel is beschadigd of is niet goed aangesloten aan de ontstekingselektrode

De waakvlam blijft niet branden:

• De gasdruk van de waakvlam iets verhogen a.d.h.v. een schroef die zich op het gasblok bevindt
• Het thermokoppel is beschadigd of slecht geplaatst
• Het gasblok is beschadigd (te vervangen)
• De veiligheidsthermostaat (max watertemperatuur) onderbreekt het thermokoppel

De hoofdbrander ontsteekt met geluid:

• De waakvlaminspuiter is vervuild
• De waakvlam is slecht geregeld (regel het debiet – paragraaf 2.6)
• De waakvlam is slecht geplaatst

De waakvlam brandt, maar de hoofdbrander ontsteekt niet.

- De bedieningsknop van het gasblok is niet in de stand "branden"

- Er is geen elektrische voeding

- De spoel van het gasblok is onderbroken (te vervangen)

- Het gasblok is beschadigd (te vervangen)

- De veiligheidsthermostaat van de rookgassen onderbreekt het toestel en het rode lampje licht op E (fig.1.5/1). Draai de knop los C (fig. 1.5/1) en schakel de thermostaat manueel terug in. OPGELET: Als dit probleem zich nog eens voordoet schakel dan het toestel uit. (door de gaskraan te sluiten) en raadpleeg de dienst na verkoop.

Terwille van de veiligheid en de garantie van het toestel raden we aan enkel wisselstukken te gebruiken die geleverd worden door de constructeur en zich tot de erkende servicediensten te wenden.

3.1 Aanbevelingen voor de gebruiker

• Houd dit boekje altijd bij om het zo nodig te kunnen raadplegen. Het moet in de buurt van het toestel bewaard blijven.
• Voor een goede werking en om van garanties te kunnen genieten, moet het toestel in dienst worden gesteld door een erkende « naverkoopdienst ».
• Alle bewerkingen die beschreven zijn in hoofdstuk 2 "Instructies voor de installatie" moeten worden uitgevoerd door gekwalificeerd en bevoegd personeel, conform de geldende normen. Een installatiefout wegens het niet in acht nemen van de instructies van de constructeur kan ernstige letsels veroorzaken aan personen of dieren, of schade aan voorwerpen waarvoor de producent elke verantwoordelijkheid afwijst.
• Het toestel werd gefabriceerd voor de productie van sanitair warm water. Elk ander afwijkend gebruik moet beschouwd worden als oneigenlijk en gevaarlijk.
• Het toestel mag niet geïnstalleerd worden op een vochtige plaats en moet beschermd worden tegen eventuele waterspatten of andere vloeistoffen. Deze criteria zijn belangrijk om alle schade aan elektrische en thermische onderdelen te vermijden.
• De installatie mag enkel worden uitgevoerd door een gekwalificeerd vakman en volgens de geldende veiligheidsnormen.
• De verschillende elementen waaruit de verpakking bestaat (plastic zakjes, hout, krammen, enz.) moeten buiten bereik van kinderen gehouden worden omdat ze gevaarlijk zijn.
• Lees aandachtig de waarschuwingen en de instructies die in dit boekje staan over de veiligheid, de installatie, het gebruik en het onderhoud.
• Dit boekje moet bij het materiaal blijven ingeval het toestel verkocht zou worden of naar een andere gebruiker zou overgaan, zodat de nieuwe eigenaar en/of installateur het kan raadplegen.
• Laat geen enkel voorwerp tegen het toestel drukken.
• Om elk risico van vorst te vermijden, ingeval het toestel buiten gebruik is voor een lange periode in de winter, raden wij aan om het toestel volledig te ledigen. De fabrikant wijst elke vorm van verantwoordelijkheid af ingeval er schade optreedt die te wijten is aan vorst of waterlekken aan de installatie.
• Volg zorgvuldig de onderstaande instructies en gebruik enkel vervangstukken en toebehoren die geleverd zijn door de constructeur om de beste dienstprestaties te verkrijgen en om de garantie op het toestel niet in het gedrang te brengen.

3.2 Ontsteking van de boiler

1. Ontsteking waakvlambrander: druk op de bedieningsknop van het gasblok en draai hem tot de positie 'waakvlam' (★). Druk op de knop en ontsteek de waakvlam m.b.v. de piëzo-ontsteker die zich op de klep bevindt. Blijf de knop indrukken gedurende enkele seconden en laat vervolgens de knop los, op voorwaarde dat de waakvlam blijft branden. Als de waakvlam niet blijft branden, moet u deze operatie nog eens uitvoeren.

Positie waakvlam aan/uit fig. 3.2/1 Bedieningsknop voor de bediening van het gasblok

1. Ontsteking hoofdbrander: druk op de bedieningsknop van het gasblok en draai op de positie « branden » (♂).
2. Druk op de knop 1 (de positie "I")
3. Draai de hendel van de veiligheidsthermostaat 2 op de gewenste watertemperatuur (tussen minimum 40° tot maximum 70°).

fig. 3.2 / 2 bedieningsbord

1. schakelaar
2. regelthermostaat
3. thermostaat verbrandingsgassen
4. verklikkerlichtje verbrandingsgassen

Vanaf dit ogenblik begint het water in het voorraadvat op te warmen. Als de vooraf ingestelde waarde op de thermostaat bereikt is, dooft de hoofdbrander (de waakvlam blijft wel branden). De brander zal automatisch opstarten van het ogenblik dat de temperatuur onder de ingestelde waarde daalt (bijvoorbeeld als men te veel warm water gebruikt).

Rookgasbeveiliging: het toestel heeft een rookgasthermostaat (TTB) die ingrijpt als er een slechte afvoer van de verbrande gassen is (bijvoorbeeld als de gasafvoerbuis vervuild is). In dit geval zal het toestel ingrijpen, waardoor er een rood verklikkerlichtje brandt (4) en de gastoevoer naar het gasblok onderbroken wordt. Om het toestel terug op te starten, moet u op de knop drukken die zich onder de stop (3) bevindt.

In geval van andere onderbrekingen, draai de afsluitkraan dicht en doe beroep op een erkende vakman.

Het is ten strengste verboden de rookgasbeveiliging te verwijderen of aan te tasten. Als dit gebeurt, is het toestel heel gevaarlijk.

3.3 Doven

Om de boiler kortstondig uit te schakelen:

- Druk op de schakelaar 1 (positie "0" – de waakvlam blijft branden).

Om de boiler voor een langere periode te doven:

• Druk op de bedieningsknop van het gasblok en draai deze tot op de positie OFF (●).
• Draai de knop van de thermostaat op een lagere waarde. • Druk op de schakelaar 1 (positie "0").
• Zet de elektrische voeding van de boiler af.
• Sluit de gaskraan.
• Als het lokaal waarin de boiler geïnstalleerd is niet verwarmd is en er vorstgevaar is, is het aan te raden het reservoir volledig leeg te laten lopen.

3.4 Onderhoud

Voor een veilig gebruik van het toestel en om de nuttige levensduur te verlengen, moet u het toestel elk jaar laten

controleren door een erkende naverkoopdienst, die zo nodig de volgende bewerkingen zal uitvoeren:

Vervanging van de magnesiumanode:

1. Inwendige inspectie van het voorraadvat door het inspectieluik en eventuele reiniging van het kalksteen dat op de bodem van het voorraadvat is neergeslagen.
2. Controle van de dichtheid van de gasleiding.
3. Enkel voor Italië: analyse van de verbranding (elke twee jaar).

3.5 Geldigheid van de garantie

De garantie is geldig op voorwaarde dat de geldende installatienormen en de installatiecriteria die beschreven zijn in dit boekje gerespecteerd werden. De garantietermijn bedraagt 3 jaar op de kuip en 2 jaar op de andere onderdelen. Voor alle toepasselijke garantiebepalingen verwijzen we naar het certificaat dat samen met de boiler wordt geleverd.

3.6 INSTRUCTIES VOOR DE GEBRUIKER

MODEL		TN 220	TN 300	TN 400
INHOUD (liters) L 220 300 400
VERWARMINGSVERMOGEN (kW)	kW	34.0	44.0	44.0
NUTTIG VERMOGEN (kW) kW	30.3	39.2	39.2
VERBRANDINGSRENDEMENT	%	89.1	89.1	89.1
WATERRENDEMENT	%	85.0	85.0	85.0
VERB. GAZ G20 (METANO)	mc/h	3,60	4,65	4,65
VERB. GAZ G25 (AARDGAS)	mc/h	4,18	5,41	5,41
VERB. GAZ G30/31 (GPL)	kg/h	2,68	3,46	3,46
OPWARMTIJD VERWARMING (ΔT 25 °C)	min	12	12	15
PRODUCTIE PER UUR CONTINUE WERKING (ΔT 25 °C)	L/hr	990	1280	1280

De fabrikant is niet aansprakelijk voor eventuele fouten of onnauwkeurigheden in deze technische handleiding, en behoudt zich het recht voor de producten op eender welk moment en zonder voorafgaande kennisgeving te wijzigen om de aanpassingen te doen die hij nodig acht wegens technische verbeteringen of om commerciële redenen en ter verbetering van de kwaliteit van het product.

Het jaarlijks onderhoud moet gebeuren door een vakman; gelieve u te wenden tot uw installateur of tot onze na-verkoopdienst Bulex Service.

2100 ANTWERPEN (DEURNE)

Middelmolenstraat 19/21

03/237.56.39

Fax 03 / 237.22.72

3500 HASSELT

Maastrichtersteenweg 139a

011/22.33.55

Fax 011 / 23.11.20

BRUXELLES 1070 BRUSSEL

Ch. de Mons 1425 Bergensestwg

02/555.13.33

Fax 02 / 555.13.34

4030 GRIVEGNEE

Rue de Herve 128

04/365.80.00

Fax 04 / 365.56.08

9000 GENT

L.Van Houttestraat 55B

09/231.12.92

Fax 09 / 232.20.67

5004 Bouge

Route de Hannut 113b

081/22.43.12

Fax 081 / 22.43.41
