GEBRUIKSAANWIJZING Theta BULEX

Handleiding voor de vakman Montage- en installatie-instructies

Centraal apparaat
Ruimtestation
Ketelschakelveld

Inhoud

Algemene veiligheidsinstructies....3

Veiligheidsmaatregelen voor de montage volgens de EMC-richtlijn....3

Centraal apparaat....5

Montage....5

Elektrische installatie....5

Elektrische aansluiting....6

Ketelschakelveld 7

Montage....7

Elektrische installatie....7

Elektrische aansluiting....8

Wandsokkel MS-K 8

Montage en elektrische installatie 9

Elektrische aansluiting....10

Ruimtestation....11

Montageplaats....11

Montage....11

Elektrische aansluiting....12

Elektrische aansluiting aan de regelaar 12

Databusadressering 12

Toebehoren....14

Buitenvoeler AF 14

Dompelvoeler KVT 14

Toevoercontactvoeler VF 15

Weerstandswaarden van de voelers afhankelijk van de temperatuur ......16

Ingebruikname van de thermostaat....17

Code-invoer....17

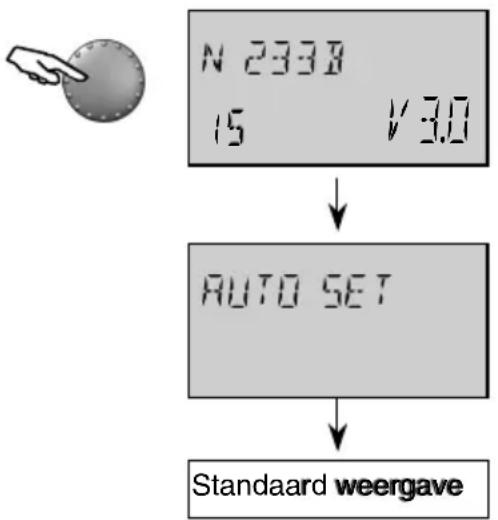

Automatische set-functie....18

Storingsmeldingen....19

Installatie-informatie ....20

Parameteroverzicht....24

Overzicht van de installateursparameters en hun instelmogelijkheden....26

Algemene veiligheidsinstructies

Alle elektrische aansluitingen, beschermmaatregelen en beveiligingen moeten door een vakman rekening houdend met de telkens geldende normen en VDE-richtlijnen en met de plaatselijke voorschriften worden uitgevoerd.

De elektrische aansluiting moet als vaste aansluiting volgens VDE 0100 voorzien worden.

De elektrische aansluiting gebeurt volgens het schakelschema van het betreffende schakelveld.

Opgelet!

Installatie vóór het openen van het schakelveld stroomloos schakelen!

Ondeskundige steekpogingen onder spanning kunnen de regelaar onherstelbaar beschadigen en gevaarlijke elektrische schokken veroorzaken.

Veiligheidsmaatregelen voor de montage volgens de EMC-richtlijn

1. Netvoedingskabels en voeler- resp. databuskabels moeten in principe gescheiden gelegd worden. Hierbij moet een minimumafstand van 2 cm tussen de leidingen aangehouden worden. Kabelkruisingen zijn toegelaten.

Afb. 1: Minimumafstanden bij de elektrische installatie

1. Bij regelapparaten met eigen netaansluiting moet er absoluut op worden gelet dat net- en voeler- resp. busleidingen gescheiden worden gelegd. Bij het gebruik van kabelkanalen moeten deze van scheidingsbruggen voorzien worden.

2. Bij de montage van regelapparaten of ruimtestations moet tot andere elektrische inrichtingen met elektromagnetische emissie zoals contactgevers, motoren, transformators, dimmers, microgolf- en televisietoestellen, luidsprekers, computers, radiotelefoons enz. een minimumafstand van 40 cm worden aangehouden.

Afb. 2: Minimumafstand tot andere elektrische apparaten

1. Tussen ruimteapparaten en centrale apparaten moet een minimumafstand van 40 cm worden aangehouden. Meerdere centrale apparaten in de databusverbinding kunnen direct naast elkaar gemonteerd worden.

2. De netaansluiting van de verwarmingsinstallatie (d.w.z. ketel - schakelveld - regelinrichting) moet gerealiseerd zijn als zelfstandig stroomcircuit. Er mogen geen TL-buizen noch andere als storingsbronnen in aanmerking komende machines aangesloten worden resp. aansluitbaar zijn.

Afb. 3: Elektrisch circuit in de stookruimte

1. Als databusleidingen moeten afgeschermde kabels gebruikt worden. Aanbevolen uitvoeringen: J-Y(St)Y 2 x 0.6

2. De aarding van de kabelafscherming moet eenzijdig aan de aardleidingaansluiting gebeuren, b.v. aan de bekledingsplaat van de warmteopwekker, de aardleidingklem enz. Meervoudige aarding van een kabel is niet toegelaten (bromlus)

Afb. 4: Eenzijdige aarding van de afscherming

Bij stervormige databusnetten mag er geen dubbele aarding gebeuren. De aarding moet eenzijdig worden uitgevoerd in het terpunt!

Afb. 5: Aarding bij stervormige databus

1. De buitenvoeler mag niet in de buurt van zend- en ontvangstinrichtingen gemonteerd worden (op garagemuren in de buurt van ontvangstinrichtingen voor garagepoortopeners, amateur-radioantennes, alarmradioinstallaties en in de onmiddellijke nabijheid van grote zendinstallaties enz.).

Aanbevolen leidingdiameters en maximaal toegelaten leidinglengtes:

Alle netspanninggeleidende leidingen (netaansluiting, branders, pompen, servomotoren): 1,5 mm ²

Maximaal toegelaten lengte:

Geen begrenzing in het kader van de huisinterne installatie.

Alle leidingen die veiligheidskleinspanning geleiden (voelers, externe schakelaars bij opvraging via schakelcontact, modemaansluitleidingen, analoge signaalleidingen enz.): 0,5 mm ²

Maximaal toegelaten lengte: 50 m

Langere verbindingsleidingen moeten vermeden worden om het gevaar van storingen te voorkomen.

Databusleidingen: 0,6 mm ²

Aanbevolen uitvoeringen:

J-Y(St)Y 2 x 0.6 mm²

Maximaal toegelaten lengte: 50 m

Langere verbindingsleidingen moeten vermeden worden om het gevaar van storingen te voorkomen.

Centraal apparaat

Montage

Alle centrale apparaten zijn geconcipieerd als inbouwapparaten en worden nadat de elektrische aansluitingen zijn gerealiseerd van voor in het betreffende ketelschakelveld gezet.

De bevestiging gebeurt met de klok mee met de beide zijdelingse snelkleminrichtingen (1).

De demontage gebeurt in omgekeerde volgorde.

Elektrische installatie

De elektrische aansluiting en de verdere bekabeling naar de regelinrichtingen gebeurt aan de achterkant van het apparaat met de vier aansluitcontactstrips X1, X2, X3 en X4 in het schakelveld (of meegeleverd) conform de kenmerking in de gekleurd gemarkeerde aansluitvelden.

Alle aansluitklemmen binnen het blauw gemarkeerde veld (X1) staan onder veiligheidskleinspanning en mogen in geen geval in contact komen met de netspanning! Gebeurt dit wel, dan wordt het apparaat onvermijdelijk onherstelbaar beschadigd en verliest u elk recht op garantie!

Aansluitklemmen in de rood gemarkeerde velden (X2...X4) geleiden al naargelang de versie van het apparaat en de bedrijfstoestand in principe netspanning.

Meer informatie moet worden afgeleid uit de documenten van de fabrikant van de warmteopwekker.

Aansluitbezetting zie volgende bladzijde.

Aanwijzing:

Bij de bedrading van het apparaat moet er absoluut op worden gelet dat voeler- resp. databusleidingen en netspanninggeleiden- de kabels gescheiden worden gelegd. Het samen leiden van leidingen binnen een kabel is niet toegelaten. Voeler- en databusleidingen mogen niet samen met netleidingen gelegd worden die elektrische apparaten voeden die niet zijn ontstoord volgens EN 60555-2.

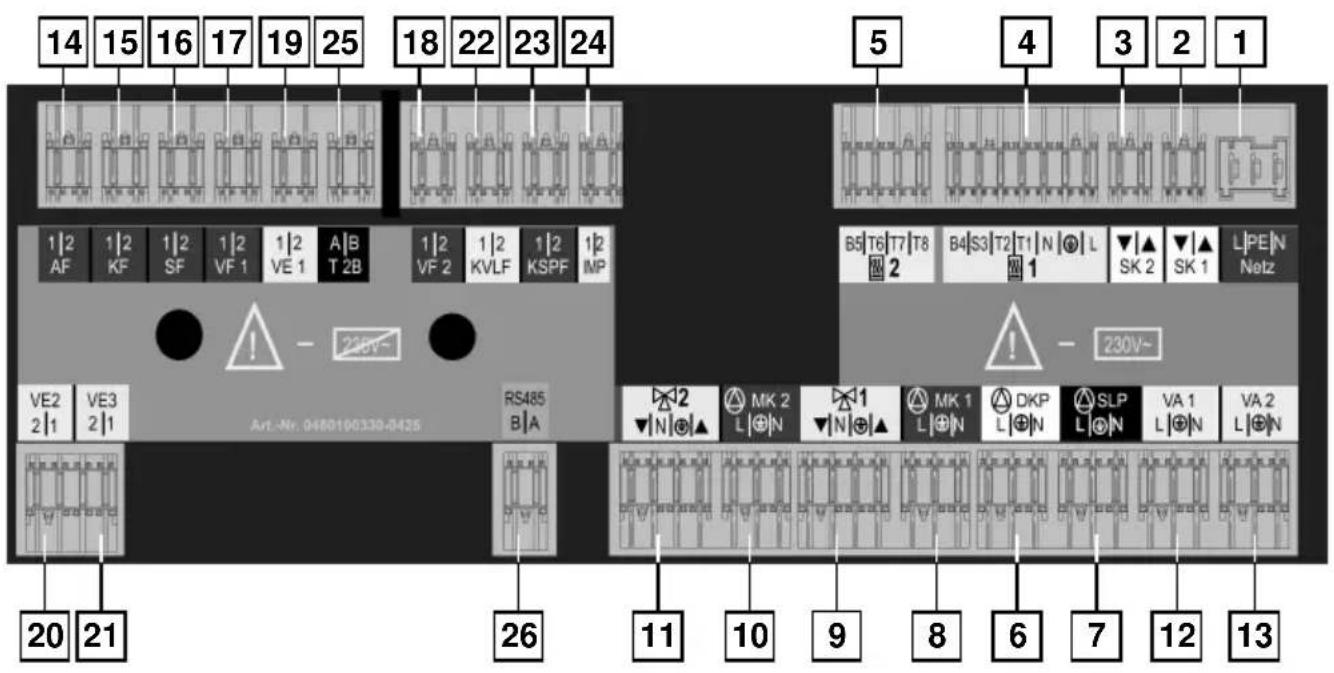

Elektrische aansluiting

Aansluiting aan netzijde

1 - Uitgang relais warmteopwekker (leidingsniveau)

2 - Ingang relais warmteopwekker (leidingsniveau)

3 - Pomp directe groep

4 - Codeerstekker

5 - Waterverwarmerlaadpomp

6 - L 1 / 230 V

7 - Mengerklep 1 OPEN

10 - Variabele uitgang 1

11 - Variabele uitgang 2

12 - L 1 / 230 V

13 - Mengerklep 2 OPEN

15 - Menggroeppomp 2

16 -

17 - Uitgang relais warmteopwekker - (volgniveau)

18 - Ingang relais warmteopwekker - (volgniveau)

19 - Bedrijfsurenteller brander - (volgniveau)

20 - Bedrijfsurenteller brander - (leidingsniveau)

21 - N / 230 V } Netaansluiting 22 - L 1 / 230 V

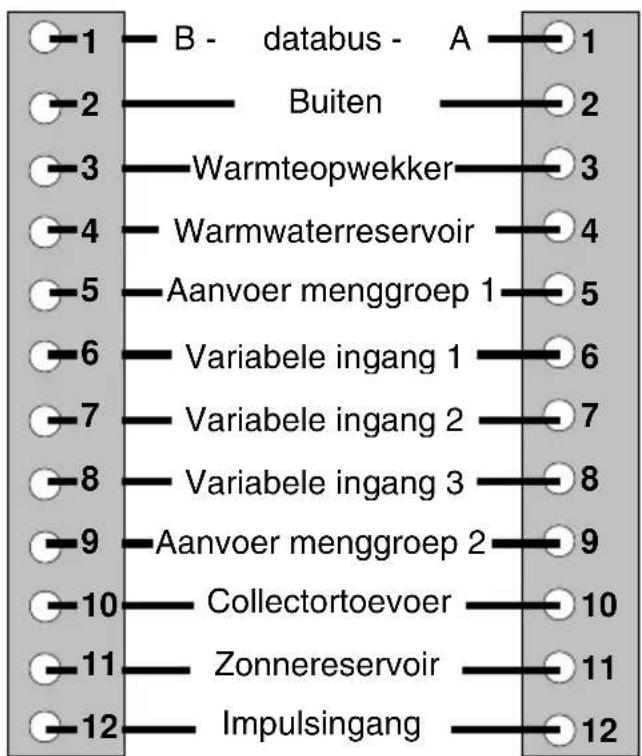

Voeler-/databusaansluiting

23 - GND voor bus en voeler
24 - Databusaansluiting signaal A
25 - Databusaansluiting signaal B
26 - Buitenvoeler
27 - Warmteopwekkervoeler/ketelvoeler
28 - Reservoirvoeler
29 - Toevoervoeler menggroep 1
30 - Variabele ingang 1
31 - Variabele ingang 2
32 - Variabele ingang 3
33 - Toevoervoeler menggroep 2
34 - Collectortoevoervoeler ¹⁾
35 - Zonnereservoirvoeler
36 - Impulsingang
37 - Warmteopwekker-databus A
38 - Warmteopwekker-databus B

Ketelinbouwmontage

zie technische documentatie van de ketelfabrikant

Wandmontage

zie technische documentatie wandop-bouwbehuizing THETA WG

1) alleen bij zonnetoepassing

Ketelschakelveld

Montage

Het ketelschakelveld is geconcipieerd als compleet voorgemonteerd inbouwschakelveld en wordt nadat de elektrische aansluitingen zijn gerealiseerd van voor in de betreffende uitsparing van de schakelvelddrager in de warmteopwekker gezet. De bevestiging gebeurt met vier plaatschroeven.

De demontage gebeurt in omgekeerde volgorde.

De capillaire voeler van de veiligheids-temperatuurbegrenzer en de bijhorende voelers en verbindingskabels moeten in de voorziene dompelhulzen in de warmteopwekker gestoken worden.

Opgelet: De capillaire leiding mag in geen geval geknikt of beschadigd worden.

Meer informatie moet worden afgeleid uit de documenten van de warmteopwekker.

Toebehoren op verzoek:

Om de elektrische installatie te verge- makkelijken staan op verzoek uitzwenk- hulpen ter beschikking, die zijdelings in het schakelveld geklikt worden en verhinderen dat het schakelveld er bij het openen uitvalt.

Elektrische installatie

De elektrische aansluiting en de verdere bekabeling naar de regelinrichtingen gebeurt aan de achterkant van het apparaat aan de gekleurd gemarkeerde Rast-5 aansluitcontactstrips.

Klemmen met veiligheidskleinspanning:

Alle aansluitklemmen binnen het blauw gemarkeerde veld staan onder veiligheidskleinspanning en mogen in geen geval in contact komen met de netspanning!

Gebeurt dit wel, dan wordt het apparaat onvermijdelijk onherstelbaar beschadigd en verliest u elk recht op garantie!

Aansluitbezetting zie volgende bladzijde.

Klemmen met netspanning:

Aansluitklemmen in de rood gemarkeerde velden geleiden al naargelang de uitvoering van het apparaat en de bedrijfstoestand netspanning.

Aansluitbezetting zie volgende bladzijde.

Aanwijzing:

Bij de bedrading van het apparaat moet er absoluut op worden gelet dat voeler- resp. databusleidingen en netspanninggeleiden- de kabels gescheiden worden gelegd. Het samen leiden van leidingen binnen een kabel is niet toegelaten. Voeler- en databusleidingen mogen niet samen met netleidingen gelegd worden die elektrische apparaten voeden die niet zijn ontstoord volgens EN 60555-2.

Elektrische aansluiting

Aansluiting aan netzijde

1 - Netaansluiting 230V\~ +6/-10%, 50 Hz
2 - Veiligheidscircuit 1 (branderlus)
3 - Veiligheidscircuit 2 (branderlus)
4 - Brander 1 (eentraps uitvoering)
5 - Brander 2 (tweetraps uitvoering)
6 - Pomp direct circuit
7 - Waterverwarmerlaadpomp
8 - Mengerverwarmingscircuitpomp 1
9 - Stelaandrijving menger 1
10 - Menggroeppomp 2
11 - Stelaandrijving menger 2
12 - Variabele uitgang 1 Werking volgens opgave (HYDRAULICA)
13 - Variabele uitgang 2 Werking volgens opgave (HYDRAULICA)

Voeler-/databusaansluiting

14 - Buitenvoeler
15 - Warmteopwekkervoeler/ketelvoeler
16 - Reservoirvoeler
17 - Toevoervoeler menggroep 1
18 - Toevoervoeler menggroep 2
19 - Variabele ingang 1
20 - Variabele ingang 2
21 - Variabele ingang 3
22 - Collectortoevoervoeler 1)
23 - Zonnereservoirvoeler 1)
24 - Impulsingang
25 - Databusaansluiting T2B
26 - Databusaansluiting RS 485 ²⁾

1) alleen bij zonnetoepassing 2) alleen bij hoogrendementuitvoering

Wandsokkel MS-K

De wandsokkel MS-K dient om het centraal apparaat te dragen en wordt gebruikt bij de wandmontage.

Uitvoering

De wandaansluitsokkel is uitsluitend voorbereid om het centraal apparaat te dragen.

Het centraal apparaat is operationeel nadat het op de basisprintplaat gestoken en de uitgaande elektrische bedrading gerealiseerd is.

Montage en elektrische installatie

1- Kabeldoorvoeren volgens aantal en grootte overeenkomstig de ligging van het kabelkanaal op de gemarkeerde plaatsen boven resp. onder uitbreken.

Aanwijzing:

Indien er geen kabelkanaal wordt gebruikt moet op de plaats van installatie voor een adequate trekontlasting van de kabels gezorgd worden.

2- Arrêteringsschroeven (1) horizontaal zetten en klemafdekkingen zijdelings eraf trekken.

3- Wandsokkel met de meegeleverde schroeven en pluggen op een vlakke ondergrond niet-trekkend monteren. Meegeleverde boorsjabloon gebruiken.

4- Elektrische bedrading uitvoeren conform installatie-uitvoering en aansluitschema op ommezijde.

De aansluitklemmen van de klemblokken X5 en X6 in het linker aansluit-

bereik geleiden veiligheidsklein- spanning en mogen in geen geval in contact komen met de netspanning! Gebeurt dit wel, dan wordt het apparaat onvermijdelijk onherstelbaar beschadigd en verliest u elk recht op garantie!

De aansluitklemmen van de klemblokken X7 tot X10 in het rechter aansluitbereik geleiden al naargelang de uitvoering van het apparaat en de bedrijfstoestand netspanning.

Bij de aansluiting moet vóór het inbrengen van de leiding de activeringshefboom van de schroefloze klemmen omlaag gedrukt worden.

5- Zijdelingse klemafdekkingen erop steken en arrêteren.
6- Centraal apparaat erin zetten en in laten klikken onder gelijkmatig verdeelde druk. De elektrische verbinding wordt gemaakt via de busstrip op de grondplaat. Centraal apparaat met beide zijdelingse snelkleminrichtingen met de klok mee arrêteren.

Aanwijzing:

Bij de bedrading van het apparaat moet er absoluut op worden gelet dat voeler- resp. databusleidingen en netspanninggeleiden- de kabels gescheiden worden gelegd. Leidingen mogen niet samen binnen een kabel gelegd worden. Evt. moeten kabel- kanalen met scheidingsbruggen gebruikt worden.

Elektrische aansluiting

Aansluitingen aan netzijde

Voeler- en databusaansluitingen Aansluitingen van de brander

X5 X6

T1 Regelaansluiting niveau 1
T2 Regelaansluiting niveau 1
B4 Bedrijfsurenteller niveau 1
B5 Bedrijfsurenteller niveau 2
T6 Regelaansluiting niveau 2
T7 Regelaansluiting niveau 2
T8 Regelaansluiting niveau 2

L1 Net 230 V\~ (fase)

N Net 230 V\~ (nul)

Pompen en instelorganen

DGP Pomp directe groep
RLP Reservoirlaadpomp
MGP1 Mengercircuitpomp 1
MGP2 Mengercircuitpomp 2
1 Stelaandrijving menger 1 (OPEN)
1 Stelaandrijving menger 1 (DICHT)
2 Stelaandrijving menger 2 (OPEN)
2 Stelaandrijving menger 2 (DICHT)
L_VA1 Variabele uitgang 1 (fase)
L_VA2 Variabele uitgang 2 (fase)

Warmteopwekker-databus

Ruimtestation

Montageplaats

a – bij gebruik zonder ruimtevoeler

Voorzover de interne ruimtevoeler niet geactiveerd hoeft te worden kan het apparaat op elke willekeurige plaats binnen gemonteerd worden.

b – bij gebruik met ruimtevoeler

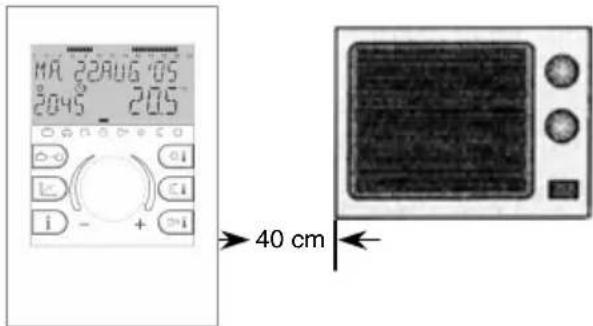

Bij geactiveerde ruimtevoeler moet het apparaat op een hoogte van ca. 1,20–1,50 m op een neutrale, d.w.z. voor alle ruimtes representatieve meetplaats aangebracht worden. Het is praktisch om hiervoor een tussenmuur van de koelste dagverblijfruimte te kiezen. Om een toereikende luchtcirculatie aan het ruimtestation te kunnen garanderen moet dit vrij hangend aan de muur gemonteerd worden.

Het apparaat mag niet gemonteerd worden:

• op plaatsen met rechtstreeks invallend zonlicht (rekening houden met de zonnestand in de winter).
• in de buurt van apparaten die externe warmte opwekken, zoals televisie-toestellen, koelkasten, wandlampen, radiators enz.

• aan muren waarachter verwarmingsresp. warmwaterbuizen of verwarmde schoorstenen lopen.

• aan ongeïsoleerde buitenmuren.

• in hoeken of nissen, rekken of achter gordijnen (onvoldoende luchtcirculatie).
• in de buurt van deuren naar onverwarmde ruimtes (invloed van externe koude).
• op niet afgedichte ingelaten contactdozen (invloed van externe koude door schoorsteeneffect in de installatiebuizen).
• in ruimtes waar de radiators geregeld worden met thermostaatkleppen (we- derzijdse beïnvloeding).

Montage

Na het losmaken van het bovendeel door op de vergrendeling te drukken kan de montageplaat eraf genomen en op de plaats van montage met de meegeleverde schroeven en pluggen bevestigd worden. De databusleiding moet hierbij door de onderste opening geleid worden.

Aanbevolen aansluitkabel:

J - Y (ST) Y 2 × 0. 6 mm ^ 2 (2 adersvrij)

Max. kabellengte: 50 m.

Aanwijzing:

Bij nieuwe installaties wordt voor een verantwoorde kabelinvoer een aparte inbouwlasdoos, gescheiden van de overige elektrische installatie, aanbevolen.

Elektrische aansluiting

De 2-aderige databusleiding wordt aangesloten aan de klemmen A en B van de 2-polige aansluiting op de montageplaat. De aansluitingen kunnen niet verwisseld worden en moeten overeenkomstig de kenmerking A/B in de sokkel geïnstalleerd worden. Als de beide aansluitingen verwisseld worden, dan verschijnt er evt. niets in het display.

Aansluitsokkel (bovendeel verwijderd)

Na gerealiseerde elektrische aansluiting wordt het ruimtestation zoals getoond in de vorige afbeelding vlak ingehangen en naar beneden geklapt tot hij hoorbaar inklikt in de wandaansluitsokkel.

Elektrische aansluiting aan de regelaar

Zie montagehandleiding van het centraal apparaat.

Databusadressering

De aansluiting van een of meerdere ruimteapparaten aan het centraal apparaat gebeurt via een 2-aderige databusleiding. Aangezien deze aansluiting altijd parallel op dezelfde leiding gebeurt, moet de gegevensoverdracht door dienovereenkomstig toegekende busadressen geselecteerd worden.

Op dezelfde manier moet bij meerdere centrale apparaten in de databusverbinding (b.v. bij uitbreidingen van het verwarmingscircuit) een selectieve gegevensuitwisseling van de centrale apparaten onderling plaats kunnen vinden, die op dezelfde databusleiding wordt afgewikkeld.

Om deze redenen krijgen de centrale apparaten en de ruimteapparaten zogenaamde busadressen.

Busadres in centraal apparaat

Voorzover er slechts één centraal apparaat voorhanden is, krijgt deze altijd het busadres 10. Bij meerdere centrale apparaten in verbinding (max. vijf) krijgt de leidingsregelaar die de warmteopwekker stuurt, het adres 10, de andere regelaars krijgen na elkaar de busadressen 20, 30, 40 en 50 toegewezen.

Instelling van het busadres in de regeleenheid

De instelling van het busadres gebeurt na invoer van de bijhorende installateurcode in het databusniveau van het betreffende centrale apparaat (zie Ingebruikname centraal apparaat).

Busadres in ruimteapparaat

De toewijzing van de busadressen van de centrale apparaten en van de busadressen van de ruimteapparaten is onderworpen aan een strak, vanuit de fabriek vastgelegd schema conform de volgende tabel:

Regeleenheid		Ruimteapparaat
Functie	Bus-adres	Verwarmings-groep	Bus-adres
Basisapparaat	10	Directe groepMenggroep 1Menggroep 2	111213
1. Uitbreiding	20	Directe groepMenggroep 1Menggroep 2	212223
2. Uitbreiding	30	Directe groepMenggroep 1Menggroep 2	313233
3. Uitbreiding	40	Directe groepMenggroep 1Menggroep 2	414243
4. Uitbreiding	50	Directe groepMenggroep 1Menggroep 2	515253

Instelling van het busadres in het ruimteapparaat

A - Eerste ingebruikname

Na realisatie van de elektrische installatie en de ingebruikname van de installatie verschijnen in het basisstation alle beschikbare segmenten in het display:

Aansluitend kan de gewenste taal overeenkomstig de landencode (DE, GB, FR, IT, NL, ES, PT, HU, CZ, PL, RO, RU, TR, S, N) geselecteerd en geactiveerd worden.

Taalkeuze

Daarna verschijnt de uitvoering van het apparaat met de actuele softwarenummer en springt naar de adresseninstelling.

Apparaatidentificatie

Apparaattype Typecode Softwareversie

Adresseninstelling (zie tabel)

Na het instellen van het busadres met de draaiknop en bevestiging door diezelfde te drukken verschijnt de uit het adres vastgestelde toewijzing automatisch:

Directe groep Centraal apparaat 1

Opgelet:

Dubbele bezettingen van busadressen zijn niet toegelaten en leiden onvermijdelijk tot storingen in de gegevensoverdracht en zodoende tot verkeerd regelgedrag van de verwarmingsinstallatie.

B - Wijzigen van busadressen

Als een busadres achteraf moet worden gewijzigd, dan moet als volgt te werk worden gegaan:

1 - Ruimtestation isoleren van de databusleiding (aan het onderste uiteinde losmaken van de steekverbinding).
2 - Ruimtestation weer erop steken; daarbij de draaiknop ingedrukt houden tot de adresinstelling verschijnt.
3 - Nieuw busadres instellen en bevestigen.

Toebehoren Buitenvoeler AF

De buitenvoeler moet op ongeveer een derde van de hoogte van het gebouw (minimumafstand tot de grond 2 m) aan de koudste kant van het gebouw (noord resp. noord-oost) worden aangebracht.

Uitzondering: Als de geprefereerde verblijfruimte in een andere richting ligt, dan moet de buitenvoeler aan de desbetreffende zijde van het gebouw worden gemonteerd.

Bij de montage moet rekening worden gehouden met externe warmtebronnen, die de meetwaarde aanzienlijk kunnen vervalsen (verwarmde schoorstenen, warme lucht uit luchtkokers, montage op zwarte oppervlakken, koudebruggen in het metselwerk enz.). De kabeluitvoer moet altijd naar beneden gericht zijn om te vermijden dat er vocht binnendringt.

Montage en elektrische aansluiting

1- Voelerkabel installeren tot aan de plaats van montage.
2- Dekselschroeven van de voelerbehuizing losdraaien en het deksel verwijderen.
3- Onderste deel van de voeler monteren met de meegeleverde centrale bevestigingsschroef. Afdichting gebruiken! Kabelinvoer moet naar beneden gericht zijn.
4- Voelerkabel zo invoeren dat de kabelmantel is omsloten door de afdichting.
5- Elektrische aansluiting maken. Daarvoor moet bij voorkeur een 2-aderige kabel met een minimum-diameter van 1mm² worden gebruikt.

De aansluiting gebeurt aan de beide schroefklemmen in de voelerbehuizing en is verwisselbaar.

6- Deksel aanbrengen en stevig vastschroeven op het onderste deel. Let op een juiste zitting van de dichtingsring.

Dompelvoeler KVT

Toepassing: Warmteopwekkervoeler, warmwatervoeler (bij geïntegreerde WW-reservoirs), terugloopvoeler enz.

KVT 20/5/6 Kabellengte 5 m

Toepassing: Warmwatervoeler (voor secundaire waterverwarmers, bufferreservoirs), collector terugloopvoeler enz.

Montageplaats:

In de voorziene dompelhuls van de betreffende toepassing.

Montage in de warmteopwekker/ketel

Aandrukveer naar de voelerpunt toe ombuigen en voeler samen met de voelers van de keteltemperatuurregelaar (KTR), de veiligheidstemperatuurbegrenzer (HRGAB) en de keteltemperatuurindicatie in de dompelhuls schuiven. Evt. aandrukplaat gebruiken.

Montage in WW- resp. bufferreservoirs

Aandrukveer ombuigen tot aan de voelerpunt en de voeler volgens de instructie van de fabrikant inbrengen in de droge dompelhuls van het betreffende reservoir.

Elektrische aansluiting

Voeler aansluiten aan de bijhorende aansluitklemmen van de betreffende regeleenheid (zie bijhorend aansluitdiagram). De tweedraads aansluiting is verwisselbaar.

Toevoercontactvoeler VF

Contactvoeler VF...

Uitvoeringen:

VF 202 Kabellengte 2 m

Toepassing: Als contactvoeler bij mengergestuurde verwarmingscircuits in de verwarmingstoevoer of terugloop

VF 204 Kabellengte 4 m

Toepassing: zie VF 202

Montageplaats:

Na de menggroeppomp met een minimumafstand van minstens 50 cm.

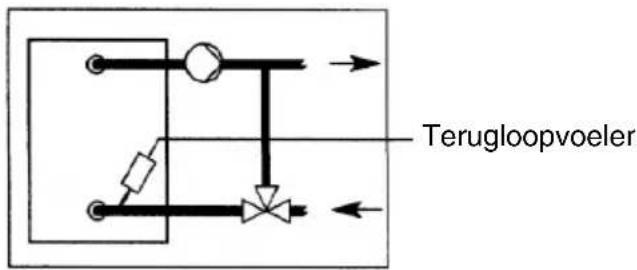

Bij gebruik als terugloopvoeler:

Geregelde toevoerbijmenging met menger of mengklep

Bypassschakeling met terugloop- Bypasspomp

Montage:

Toevoerbuis blank maken en warmte- geleidende pasta aanbrengen.

Voeler met spanband op de contactplaats vlak tegen het buisoppervlak aan aanbrengen.

Voor een stevige bevestiging zorgen!

Elektrische aansluiting

Voeler aansluiten aan de bijhorende aan- sluitklemmen van de betreffende regeleenheid (zie bijhorend aansluitdiagram). De tweedraads aansluiting is verwisselbaar.

Afvoergasvoeler/collectortoevoervoeler

PT1000/6 Kabellengte 2,5 m

Toepassing: Afvoergastemperatuur Collectortoevoertemperatuur

Montageplaats:

- In de gasafvoerbuis met een minimum- afstand van de tweevoudige buisdia- meter.

– In de dompelhuls van de zonnecollector.

Montage in het afvoergas

Bevestigingsplaat van de voeler monteren zoals getoond in de afbeelding, dompeldiepte van de voeler in de kernstroom vaststellen en de voeler arrêteren.

Elektrische aansluiting

Voeler al naargelang de toepassing aansluiten aan de bijhorende aansluitklemmen van de betreffende regeleenheid (zie bijhorend aansluitdiagram). De tweedraads aansluiting is verwisselbaar.

Weerstandswaarden van de voelers afhankelijk van de temperatuur

Warmteopwekker-/ketelvoeler KVT 20

Buitenvoeler BV 200 Warmwater-/buffervoeler KVT 20

Toevoercontactvoeler VF 202/204

Blokbrandstof-/ketelvoeler KVT 20

T (°C)	R (kΩ)
- 20	1,383
- 18	1,408
- 16	1,434
- 14	1,459
- 12	1,485
- 10	1,511
- 8	1,537
- 6	1,563
- 4	1,590
- 2	1,617
± 0	1,644
2	1,671
4	1,699
6	1,727
8	1,755
10	1,783
12	1,812
14	1,840
16	1,869
18	1,898
20	1,928
25	2,002
30	2,078

T	R (kΩ)
10	1,783
12	1,812
14	1,840
16	1,869
18	1,898
20	1,928
25	2,002
30	2,078
35	2,155
40	2,234
45	2,314
50	2,395
55	2,478
60	2,563
65	2,648
70	2,735
75	2,824
80	2,914
85	3,005
90	3,098
95	3,192
100	3,287

(°C)

Gasafvoervoeler, zonnecollectorvoeler PT1000

T (°C)	R (kΩ)	T	R (kΩ)(°C)
40	1,155	150	1,573
50	1,194	160	1,611
60	1,232	170	1,648
70	1,271	180	1,685
80	1,309	190	1,722
90	1,347	200	1,758
100	1,385	210	1,795
110	1,423	220	1,832
120	1,461	230	1,868
130	1,498	240	1,905
140	1,536	250	1,941

Ingebruikname van de thermo- staat

Segmenttest en codering

Bij ingebruikname resp. bij iedere spanningsterugkeer na een netuitval verschijnen tijdelijk alle in het display beschikbare segmenten.

Segmenttest

Aansluitend kan de gewenste taal worden gekozen.

Taalkeuze

Daarna verschijnt de uitvoering van het apparaat met de actuele software-versienummer

Voorzover er geen sprake is van een foutmelding verschijnt daarna de basisindicatie met datum, tijd en huidige temperatuur van de warmteopwekker.

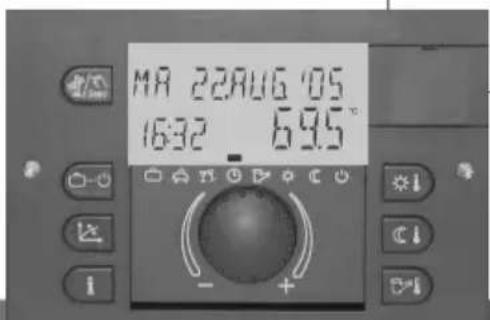

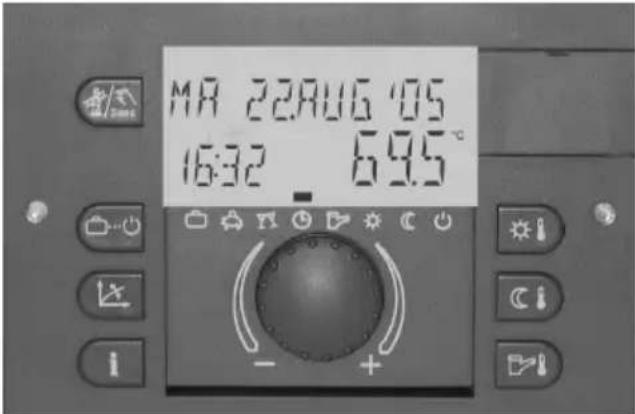

Standaard weergave

Een actieve zomer ECO temperatuur wordt aangegeven door een zonneschermsymbool (2).

Zomer ECO temperatuur

actief

Bij actieve vorstbeschermingsfunctie verschijnt er een vorstsymbool (*).

Vorstbeveiligde temperatuur

actief

Code-invoer

Installateurcode

Na invoer van de installateurcode worden de voor de installateur bedoelde parameters vrijgeschakeld en kunnen ze overeenkomstig de uitvoering van de thermostaat bewerkt worden.

Voor de invoer van de installateurcode moeten de toetsen ☐ en ☐ ca. drie seconden lang tegelijk ingedrukt worden tot de code-invoer verschijnt in het display.

Het telkens knipperende cijfer kan met de druk-draaiknop aan de hand van de code ingesteld en door drukken bevestigd worden. De overige cijfers worden op dezelfde manier bewerkt.

Bij correcte code-invoer verschijnt bij het bevestigen van het laatste cijfer de bevestiging INSTALLATEUR OK, bij verkeerde invoer de mededeling CODE ERROR.

De vanuit de fabriek ingestelde installateurcode luidt: 1234

Aanwijzing: Indien de ingevoerde code niet wordt geaccepteerd moet de fabrikant gecontacteerd worden!

Opgelet: Vrijgeschakelde installateur-parameters worden weer geblokkeerd als er gedurende tien minuten geen verdere bediening volgt. In dit geval moet de installateurcode opnieuw worden ingevoerd.

Automatische set-functie

Met deze functie kunnen regelgroepen uit bedrijf genomen worden die niet resp. pas later nodig zijn.

De regelgroepen worden automatisch geregistreerd als hun bijhorende voelers aangesloten zijn en toegelaten meetwaarden leveren. Regelgroepen zonder voelerbedrading worden automatisch zonder foutmelding uit bedrijf genomen.

De AUTO-SET-functie wordt actief na elk inschakelen van het net.

Voorzover de AUTO-SET-functie door de Parameter 14 in het niveau SYSTEEM ingeschakeld en de datum van de eerste ingebruikname nog niet opgeslagen werd, worden aangesloten resp. geïsoleerde voelers bij elk inschakelen van de regeleenheid automatisch geregistreerd. In deze tijd worden foutmeldingen door voelers (kortsluitingonderbreking) onderdrukt.

Als de datum van de eerste ingebruikname werd opgeslagen, dan kan een gewijzigde voelerconfiguratie alleen worden bevestigd via de manuele activering.

Manuele activating

AUTO-SET-functie kan op elk moment manueel geactiveerd worden door bij het inschakelen van de regeleenheid tijdens de versieweergave de draaiknop zo lang in te drukken tot de Auto-Set-functie in het display bevestigd wordt.

De AUTO-SET-functie bevat de volgende voeleringangen:

• buitenvoeler
• toevoervoeler 1
• toevoervoeler 2
• boilersensor
• ketelvoeler

Verder wordt de AUTO-SET-functie alleen uitgevoerd als de aan de voelers toegewezen groepen in de hierna opgesomde hoofdstukken dienovereenkomstig geparametreerd werden:

Voor de warmwatervoeler:

Hoofdstuk HYDRAULISCH

Parameter 2 - functie WW-laadpomp instelwaarde UIT of 1 (ww-laadpomp)

Voor de toevoervoeler 1:

Hoofdstuk HYDRAULISCH

Parameter 3 - functie menggroep 1 instelwaarde UIT of 3 (menggroep)

Voor de toevoervoeler 2:

Hoofdstuk HYDRAULISCH

Parameter 4 - functie menggroep 2 instelwaarde UIT of 3 (menggroep)

Voor de ketelvoeler:

Niveau TOESTEL

Parameter 1 - uitvoering warmteopwekker instelwaarde UIT of 1 (eentraps bedrijf)

Opdat een uitgevoerde parametrering door de AUTO-SET-functie niet weer versteld wordt, worden de huidige instelwaarden eerst gecontroleerd. Een wijziging gebeurt alleen als er sprake is van een van de boven genoemde instellingen. Daarmee kan de AUTO-SET-functie bijvoorbeeld nooit een terugloopverhoging aan de MG2 afmelden of omvormen tot een menggroep.

Storingsmeldingen

Om in geval van storing een zo nauwkeurig mogelijke diagnose te kunnen stellen is het regelsysteem uitgerust met een uitgebreid storingsmeldsysteem. Al naargelang het soort storing verschijnt een bijhorende storingsmelding in het display van het centraal apparaat.

Er zijn vijf verschillende categorieën stoormeldingen:

1 - Voelerstoormeldingen

Voelermeetwaarden die niet in het meetbereik liggen, worden als fouten beoordeeld. Ze verschijnen overeenkomstig hun gebruik met foutcode.

2 - Warmteopwekkerstoormeldingen

Deze stoormeldingen beoordelen de betreffende schakeltoestand. Ze verschijnen al naargelang uitvoering en toewijzing met bijhorende foutcode.

3 - Logische stoormeldingen

Deze stoormeldingen beoordelen het te verwachten regelresultaat. Ze verschijnen al naargelang uitvoering en toewijzing met bijhorende foutcode.

Deze stoormeldingen hebben betrekking op adresfouten zoals dubbel toewijzen of het niet-herkennen van adresinstellingen binnen de databus. Ze verschijnen al naargelang uitvoering en toewijzing met bijhorende foutcode.

5 - Storingsmeldingen via de stuurautomaat

Deze storingsmeldingen komen van de stookautomaat via een gegevensinterface en worden alleen voor de weergave in de regelaar gebracht resp. opgeslagen. Preciezere informatie over foutmeldingen zie documentatie ketel.

De weergave en verdere verwerking van storingsmeldingen kan door een parameterinstelling vrijgeschakeld resp. onderdrukt worden (zie niveau SYSTEEM – Parameter 13 (Logische foutmelding).

Verdere verwerking van fouten:

• Fouten verschijnen in de standaard weergave van de regelaar
• Systeemfouten verschijnen in het Info-niveau bij de bijhorende infowaarde.
• Evt. worden fouten overgenomen in het stoormeldingsregister (beschrijving zie hieronder).
• Fouten activeren bij dienovereenkomstige parametrering een stoormeldingsuitgang voor de aansluiting van optische of akoestische signaalgenerators.
• Fouten worden via de databus doorgestuurd naar bijhorende gateways.

Tabel van de stoormeldingen:

Voelers en variabele ingangen:

Aanduiding Soort	fout Code
Buitenvoeler	Onderbreking	10-0
Buitenvoeler	Kortsluiting	10-1
Ketelvoeler	Onderbreking	11-0
Ketelvoeler	Kortsluiting	11-1
Toevoervoeler 1	Onderbreking	12-0
Toevoervoeler 1	Kortsluiting	12-1
Reservoirvoeler	Onderbreking	13-0
Reservoirvoeler	Kortsluiting	13-1
VI 2	Onderbreking	14-0
VI 2	Kortsluiting	14-1
VI 2	Storingsmelding	14-7
VI 3	Onderbreking	15-0
VI 3	Kortsluiting	15-1
VI 3	Storingsmelding	15-7
VI 1	Onderbreking	16-0
VI 1	Kortsluiting	16-1
VI 1	Storingsmelding	16-7
Collect./buffervoeler	Onderbreking	17-0
Collect./buffervoeler	Kortsluiting	17-1

Aanduiding Soort fout Code
Toevoervoeler 2 Onderbreking 18-0
Toevoervoeler 2 Kortsluiting 18-1
Collect./toevoervoel. Onderbreking	19-0
Collect./toevoervoel. Kortsluiting 19-1

Warmteopwekker:

Brander 1 Niet UIT	30-2
Brander 1 Niet AAN	30-3
Brander 2 Niet UIT	31-2
Brander 2 Niet AAN	31-3
GJ-teller	Geen	impuls
Rookgastemp.	Overschreden	33-5
Rookgastemp.	RGAB geactiveerd	33-8

Temperaturen:

Warmteopwekker	Niet bereikt	50-4
Warmteopwekker	Overschreden	50-5
Warmwater	Niet bereikt	51-4
Aanvoer MG1	Niet bereikt	52-4
Aanvoer MG2	Niet bereikt	53-4
Ruimte DG	Niet bereikt	54-4
Ruimte MG1 Niet bereikt 55-4
Ruimte MG2 Niet bereikt 56-4

Databusfout

Adres	Adresconflict	70-0
Activiteit	Geen T2B-signaal	70-1
EEPROM		71-0
EEPROM	defect	71-1

Storingsmelding via de stuurautomaat

Storing	Vergrendeling	XXX
Storing	Blokkering	XXX

(Weergavemogelijkheid afhankelijk van stookautomaat)

Storingshoofdstuk

De regeleenheid beschikt over een stoormeldingsregister, waarin maximaal 20 stoormeldingen kunnen worden opgeslagen. De storingsmeldingen worden weergegeven met datum, tijd en soort storing (foutnummer), de opvraging gebeurt in de volgorde van de binnengekomen storingsmeldingen in het hoofdstuk FOUT MELDING.

De het laatst binnengekomen (= meest actuele) storingsmelding staat met prioriteit op de eerste plaats, de voorafgegane storingsmeldingen worden bij elke nieuwe storingsmelding een plaats lager gezet. De laatste 8203 storingsmelding wordt verwijderd als er een nieuwe storingsmelding binnenkomt.

Een bijzonderheid vormen de stoormeldingen van de stookautomaat. Voor zover vrijgeschakeld (SYSTEEM-parameters 27 en 28) worden deze in een eigen storingsmeldinggeheugen geschreven.

Aanwijzing: In ruimteapparaten worden alleen de laatste 5 storingsmeldingen van het niveau FOUT MELDING weergegeven.

Installatie-informatie

Installatie- en systeemtemperaturen

Na opvraging van het informatieniveau met de Info-toets i kunnen alle voorhanden installatie- en systeemtemperaturen met de draaiknop met de klok mee na elkaar worden opgevraagd.

Voorzover in de volgende tabel onder de rubriek Indicatiewaarde Gewenste waarde is aangegeven, verschijnt deze bij het indrukken van de draaiknop.

De volgende indicaties verschijnen alleen onder de vermelde indicatievoorwaarden. Sommige indicaties zijn al naargelang de betreffende uitvoering van het apparaat niet beschikbaar en worden derhalve overgeslagen.

INFORMATION	INDICATIEWAARDE	INDICATIEVOORWAARDE	Toepassing
Buiten (1)	gemiddelde waarde/actuele waarde	Buitenvoeler aangesloten
Buiten (1)	Min./Max.-waarde(0.00 tot 24.00 uur)	Buitenvoeler aangesloten
Buiten 2	gemiddelde waarde/actuele waarde	Buitenvoeler 2 aan een variabele ingang aangesloten
Buiten 2	Min./Max.-waarde(0.00 tot 24.00 uur)	Buitenvoeler 2 aan een variabele ingang aangesloten
EM-SET (energiemanagement-instelwaarde)	Hoogste warmwater-en hoogste instel-waarde van het verwarmingscircuit in het systeem	Installateurniveau
Warmteopwekker (1)	gewenste waarde/werkelijke waarde	Warmteopwekkergeprogrammeerd	(.2..)
Warmteopwekker 2	gewenste waarde/werkelijke waarde	TSTA 2 aan een variabele ingang aangesloten	(.2..)
Terugloop SA Werkelijke waarde		Terugloopvoeler op stook-automaat aangesloten	(C)
Afvoergas SA Werkelijke waarde		Afvoergasvoeler op stook-automaat aangesloten	(C)
Terugloop	gewenste waarde/werkelijke waarde	Terugloopvoeler aan variabele ingang aangesloten en RLA actief
Externe blokkering	Geblokkeerde toestandAAN/UIT	Ext. blokkering aan een variabele ingang aangesloten
Rookgastemp.	Grensmeldingswaarde/Werkelijke waarde	Afvoergasvoeler aan een variabele ingang aangesloten	(.2..)
Waterverwarmer (1)	gewenste waarde/werkelijke waarde	Wanneer w-verwarmer voorhanden	(.B..)
Waterverwarmer 2	gewenste waarde/werkelijke waarde	Boilersensor aan een variabele ingang aangesloten	(.B..)
WW-Thermostaat	LaadtoestandAAN/UIT	Mechanische thermostaat i.p.v. elektronische boilersensor	(.B..)
Opvraging via schakelcontact (VI-1)	Opvraging AAN/UIT	Schakelcontact aan een variabele ingang aangesloten
Opvraging via schakelcontact (VI-2)	Opvraging AAN/UIT	Schakelcontact aan een variabele ingang aangesloten
Opvraging via schakelcontact (VI-3)	Opvraging AAN/UIT	Schakelcontact aan een variabele ingang aangesloten
Aanvoer Menggroep 1	gewenste waarde/werkelijke waarde	Toevoervoeler Menggroep 1 aangesloten	(.3..)
Aanvoer Menggroep 2	gewenste waarde/werkelijke waarde	Toevoervoeler Menggroep 2 aangesloten	(.33..)
Ruimtetemperatuur Directe groep	gewenste waarde/werkelijke waarde	Ruimteapparaat aangesloten en ruimtevoeler vrijgeschakeld	(.2..)
Ruimtetemperatuur Menggroep 1	gewenste waarde/werkelijke waarde	Ruimteapparaat aangesloten en ruimtevoeler vrijgeschakeld	(.3..)
Ruimtetemperatuur Menggroep 2	gewenste waarde/werkelijke waarde	Ruimteapparaat aangesloten en ruimtevoeler vrijgeschakeld	(..33..)
Thermostaatfunctie Directe groep	THERMOSTAAT DG	Ruimtethermostaatfunctie actief UIT = geen ruimtebegrenzing	(..2..)
Thermostaatfunctie Menggroep 1	THERMOSTAAT MG-1	Ruimtethermostaatfunctie actief UIT = geen ruimtebegrenzing	(..3..)
Thermostaatfunctie Menggroep 2	THERMOSTAAT MG-2	Ruimtethermostaatfunctie actief UIT = geen ruimtebegrenzing	(..33..)
Ketel vaste brandstof Bufferreservoir boven	Werkelijke waarde gewenste waarde/werkelijke waarde	Laadpomp vaste brandstof aan var. uitgangBufferlaadpomp aan var. uitgang	(..VV..)(..VV..)
Bufferreservoir beneden Collectortoevoer	gewenste waarde/werkelijke waardeWerkelijke waarde	Buffervoeler 2 aan var. ingangZonnelaadpomp aan var. uitgang	(..VV..)(..VV..)
Zonnereservoir	Werkelijke waarde	Zonnelaadpomp aan var. uitgang	(..VV..)
Collectorretour	Werkelijke waarde	Zonnelaadpomp aan var. uitgangCollectorretourvoeler aan var. ingang	(..VV..)

Bedrijfstoestanden

Na opvraging van het informatieniveau met de Info-toets ⓘ kunnen alle voorhanden bedrijfstoestanden en registratiegegevens

zoals tellerstanden, vermogensopgaven enz. met de draaiknop met de klok mee na elkaar worden opgevraagd.

Informatie	Display-voorbeeld	Functie	Toepassing
StatusDirecte groep	AUTO-P1 ECO DG AAN	Programma/5-Programma/Modus Status verwarmingsgroepomp	(.2..)
StatusMenggroep 1	AUTO-P1 ECO MG -1 AAN	Programma/5-Programma/Modus Status verwarmingsgroepomp	(.3..)
StatusstelaandrijvingMenggroep 1	MENGGROEP-1 OPEN	Weergave van de instelrichting OPEN-STOP-SLUI	(.3..)
StatusMenggroep 2	AUTO-P1 ECO MG -2 AAN	Programma/5-Programma/Modus Status verwarmingsgroepomp	(.33..)
StatusstelaandrijvingMenggroep 2	MENGGROEP-2 STOP	Weergave van de instelrichting OPEN-STOP-SLUI	(.33..)
Status warmte-opwekker niveau 1	TOESTEL AAN	Schakeltoestand warmteopwekker eentraps resp. niveau 1 (2-traps)	(.2..)
Status warmte-opwekker niveau 2	TOESTEL BR-2 UIT	Schakeltoestand warmteopwekker niveau 2	(.22..)
Status warmte opwekker (mod.)	MODULATIE 57% 60%	Eentraps modulerende warmteopwekker, weergave van gewenste en werkelijke waarde	(.VV..)
Statuswarmwatergroep	AUTO-P1 ECO WW AAN	Programma/5-Programma/Modus Status boilerpomp	(.B..)
Functie en status pompPomp directe groep	UITGANG DGPCSM AAN	Informatie over de toegekende functie en schakeltoestand van de pomp	(..2..)
Functie en status pompVariabele uitgang 1	UITGANG VU-1ZLP UIT	Informatie over de toegekende functie en schakeltoestand van de var. Uitgang 1	(..VV..)
Functie en status pompVariabele uitgang 2	UITGANG VU-2ZLP UIT	Informatie over de toegekende functie en schakeltoestand van de var. Uitgang 2	(..VV..)
InschakelingenWarmteopwekker (1)	STARTS1234 (BR-1)	Info over aantal TST starts eentraps resp. niveau 1 (2-traps)	(..2.,..22..)
BedrijfsurenWarmteopwekker (1)	BEDRYFSTYD246	Info over TST looptijd eentraps resp. niveau 1 (2-traps)	(..3..)
InschakelingenWarmteopwekker 2	STARTS268	Info over aantal TST starts niveau 2	(..3..)
BedrijfsurenWarmteopwekker 2	BEDRYFSTYD45 BR-2	Info over TST looptijd niveau 2	(..33..)
Testtemperatuur voor metingen	INFO-TEMP.50°C	Externe meetsensor voor testdoeleinden aan een var. Ingang	(..33..)
Programma extern schakelmodem	MODEMAUTO	Info over huidig programma van een schakelmodem aan de var. Ingang	(..2..)
Zonne-verwarmingsvermogen	VERMOGEN43 KW ZON	Act. verwarmingsvermogen van de zonne-installatie in KW	(..VV..)
Zonne-balans	GJ TELLER2468 KWh ZON	Opgeteld vermogen van de zonne-installatie in KWh	(..VV..)
InschakelingenZonnepomp	STARTS296 ZON	Info over aantal starts van zonnelaadpomp	(..VV..)
BedrijfsurenZonnepomp	BEDRYFSTYD478 ZON	Info over gehele looptijd van zonnelaadpomp	(..VV..)

Toepassing:

(..2..) eentraps warmteopwekker

(..22..) tweetraps warmteopwekker

(..3..) met één menggroep

(..33..) met twee menggroepen

(..B..) warmwatergroep

(..VV..) met twee variabele uitgangen

(C, OT) rendement

Parameteroverzicht
Toegang tot het programmeerniveau Druk-draaiknop 3 seconden lang indrukken - automatische oproep van het kloktijdniveau. (niveauselectie) Gewenst hoofdstuk selecteren met de druk-draaiknop en bevestigen, evt. eerst code invoeren

Parameter Nr.	Programmering		Configuratie		Parameterinstelling (verwarmingsgroepen, regelafstanden)
	TYD-DATUM	KLOK-TYDEN	HYDRAU-LISCH	SYSTEEM	WARM-WATER(..B.)	DIRECTEGROEP(..2.)	MENG-GROEP 1(..3.)	MENG-GROEP 2(..33.)	WARMTE-OPWEK-KER(..2.,..22.)
1	TYD(hmin)	ang WW-PZieklokprogrammering	Taalkeuze		WW-bespaar-temperatuur	VerlaagdeBedrijfsmodus	VerlaagdeBedrijfsmodus	VerlaagdeBedrijfsmodus	TST-type
2	Jaar Uitga			Schakeltijd-programma's	Legionella(weekdag)	Verwarmings-systeem	Verwarmings-systeem	Verwarmings-systeem	Aanloopbe-scherming
3	Dag-Maand		Uitgang MG-1	Bedienings-modus	Legionella(tijd)	Ruimtevoeler	Ruimtevoeler	Ruimtevoeler	Min.temp.begrenz.TST
4	Omstell.ZoW-Aub		Uitgang MG-2	Zomer-uitschakeling	Legionella(termperatuur)	Ruimte-invloed factor	Ruimte-invloed factor	Ruimte-invloed factor	Max.temp.begrenzing
5			DG	Vorstbescher-ming	Voelerkeuze	Stooklijn-adaptief	Stooklijn-adaptief	Stooklijn-adaptief	Min.begrenz.modus
6			Uitgang VU1	Opvr. ContactVI-1	Maximum WW-temperatuur	Inschakel-optimering	Inschakel-optimering	Inschakel-optimering	Voeler-programma
7			Uitgang VU2	Opvr. ContactVI-2	WW-programma	Verwarmings-grens	Verwarmings-grens	Verwarmings-grens	Min.looptijd
8			Ingang VI-1	Opvr. ContactVI-3	Boiler-ontladings-bescherming	Minimum ruimtetempe-ratuur	Minimum ruimtetempe-ratuur	Minimum ruimtetempe-ratuur	Schakel-verschil I
9			Ingang VI-2	Klimazone	Laadtemp.verhoging	Ruimtethermo-staatfunctie	Ruimtethermo-staatfunctie	Ruimtethermo-staatfunctie	Schakel-verschil II
10			Ingang VI-3	Soort gebouw	WW-schakelverschil	Buitenvoeler-toekenning	Buitenvoeler-toekenning	Buitenvoeler-toekenning	Tijdblokkering niveau II
11			Indirecteretourverhoging	Autom.afbreektijd	NalooptijdWW-P	Constante temperatuur(gewenste waarde)	Constante temperatuur(gewenste waarde)	Constante temperatuur(gewenste waarde)	Vrijgave-modus niveau II
12				Antiblokkeer-bescherming	Klokprogramma TRSP	Min. begrenz.verwarmings-groep	Min. begrenz.verwarmings-groep	Min. begrenz.verwarmings-groep	WW-laden niveau II
13				Logische foutmelding	SpaarintervalTRSP (pauze)	Max. begrenz.verwarmings-groep	Max. begrenz.verwarmings-groep	Max. begrenz.verwarmings-groep	Aanvoertijdketelpomp
14				Automatische set functie	SpaarintervalTRSP (cyclus)	Ketel parallel-verhoging	Ketel parallel-verhoging	Ketel parallel-verhoging	Nalooptijdketelpomp
15						Pompnaloop(DGP)	Pompnaloop(MGP 1)	Pompnaloop(MGP 2)	Nalooptijdvoed. Pomp
16						Droogstook-functie(profieldrogen)	Droogstook-functie(profieldrogen)	Droogstook-functie(profieldrogen)	Afvoergastemp.bewaking
17					Gedrag TSTNalooptijd		Terugloop-Max.Begrenzg.	Terugloop-Max.Begrenzg..	Afvoergastemp.Grenswaarde
18				Vrijgavecyclustemp.
19				Vorstbeveili-gingmodus
20
21
22
23				Blokkeringscodebedeningsniveau		RuimteregelingP-bereik	RuimteregelingP-bereik	RuimteregelingP-bereik
24				Fahrenheit-schaal		RuimteregelingBijsteltijd	RuimteregelingBijsteltijd	RuimteregelingBijsteltijd
25						Naam HK (ver-warmingscircuit)	Naam HK (ver-warmingscircuit)	Naam HK (ver-warmingscircuit)	Buitentemp.-blokkering
26									Laaglast-parallelver-hoging
27				Foutmeldingenstookautomaat					Min.temp.begrenz.DG
28				Foutmelding 2					Schakelversch.Min.begr.DG
29									TST-dwangafvoer
37									Bedrijfsuren-teller
									Terugzettenniveau I
				Terugzetten(fabriekswaarden)					Terugzettenniveau II

Parameters zonder achtergrondkleur: toegankelijk voor de gebruiker
Parameters met een grijze achtergrond: Installateur-parameter, alleen met juiste installateurcode toegankelijk.

Parameterinstelling					Aanvull. module	Communicat.	Service
Terugloop-verhoging	Zonne (.VV.)	Vaste brandstof (.VV.)	Buffer-reservoir (.VV.)	Cascade	......	Databus	Relaistest	Fout meldingen	Fout 2	Voeler-compensatie	Par.nr.
Gewenste waarde terugloop	Inschakelverschil Collector/buffer	Minimumtemp.-begrenzing	Minimumtemp.-begrenzing	Schakel-verschil	zie documentatie van de aanvul-lende module	MAD-adres	Warmteop-wekker	1	1	Type 1
Uitschakelver-schil pomp	Uitschakelver-schil Collector/buffer	Maximumtemp.-begrenzing	Maximumtemp.-begrenzing	Vertraging bijschakelen		Busrechten RS DG	Pomp Directe groep	2	2	Buitenvoeler 2
Nalooptijd pomp	Min. looptijd zonnepomp	Inschakelverschil Ketel/buffer	Ketel para- lelverhoging	Vertraging terugschakelen		Busrechten RS MG-1	Pomp Menggroep 1	3	3	Ketelvoeler 3
	Max.begrenz. collector	Uitschakel-verschil Ketel/buffer	Schakel-verschil	Omschakel-vermogen trapvolgorde		Busrechten RS MG-2	Instelorgaan Menggroep 1	4	4	Boilersensor 4
	Max.begrenz. zonnebuffer	Klokblokkerin g warmteopw.	Dwangafvoer	Omkering trappen			Pomp Menggroep 2	5	5		Toevoervoeler menggroep 1
	Zonne-programma		Naloop in-schakelverschil	Leidingsniveau			Instelorgaan Menggroep 2	6	6		Toevoervoeler menggroep 2
	Klokblokkerin g warmteopw.		Naloop uit-schakelverschil	Piekketel			WW Laadpomp	7	7		Collectortoe-voervoeler
	Zonne-prioriteits-/Parallelbedrijf		Buffer-aanloop-bescherming	Omschakeling		Uitgang VA-1 8 8				Zonne-buffervoeler	8
Warmtebalans			Buffer-ontladinsgbe-scherming	WW snel-doorverbind.			Uitgang VA-2	9	9	Voeler VI-1	9
	Terugzetten warmtebalans		Buffer-Bedrijfsmodus						10	10 Voeler VI-2	10
	Volumestroom WT-medium		Nalooptijd BU-P						11	11 Voeler VI-3	11
	Dichtheid WT-medium								12	12	12
	Warmtever-mogen WT-medium								13	13	13
	Einduitschake ltemperatuur								14	14	14
	Testcircuit sol.laad.omsch.								15	15	15
	Omschakel-temperatuur								16	16	16
									17	17	17
									18	18	18
									19	19	19
									20	20	20
											21
											22
											23
											24
											25
											26
											27
											28
											29
											36
											37

Overzicht van de installateursparameters en hun instelmogelijkheden

Hoofdstuk HYDRAULISCH

De parameters in dit hoofdstuk hebben betrekking op de algemene installatiehydraulica en de functionaliteit en configuratie van de programmeerbare in- en uitgangen voor de betreffende installatiecomponenten.

Parameter	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
02	Functiebezetting van de uitgang warmwateropwarm-pomp (type ..B..)	UIT Geen functie1 warmwateropwarmpomp4 Circulatiepomp5 Elektr. verwarmingselement	1
03	Functie van de uitgang menggroep 1 (type ..3..)	UIT Geen functie2 Directe groep weersafhankelijk3 Menggroep weersafhankelijk6 Constantregelaar7 Vaste waarde regelaar8 Terugloop instandhouding	3
04	Functie van de uitgang menggroep 2 (Type ..3.3..)	Instelbereik en toekenning zoals bij parameter 03 3
05	Functie van de uitgang pomp directe groep	UIT Geen functie2 Pomp directe groep4 Circulatiepomp5 Elektr. verwarmingselement6 Constantregeling10 Voedingspomp11 Ketelgroeppomp 112 Ketelgroeppomp 213 Collectieve storing14 Schakelklok15 Zonnepomp (..VV..)21 Parall. TST-vrijgave27 Hydraulische bufferontlasting	2
06	Functie van de variabele uitgang 1 (type ..VV..)	UIT Geen functie4 Circulatiepomp5 Elektr. verwarmingselement9 Retourpomp10 Voedingspomp11 Ketelgroeppomp 112 Ketelgroeppomp 213 Collectieve storingsmelding15 Zonnelaadpomp16 Bufferlaadpomp17 Laadpomp vaste brandstof19 Zonne-reservoirlaadomschakelklep20 Geforceerde zonne-afleidingsklep21 Parall. TST-vrijgave26 Prioriteitspomp27 Hydraulische bufferontlasting	UIT
07	Functie van de variabele uitgang 2 (type ..VV..)	Instelbereik en toekenning zoals bij parameter 06	UIT
08	Functie van de variabele ingang 1	UIT Geen functie1 Buitenvoeler 22 Warmteopwekkervoeler 23 Reservoirvoeler 24 Buffervoeler 25 Opvragingscontact6 Externe storingsmeldingingang7 Terugloopmaximumbegrenzing8 Terugloopmaximumbegrenzing9 Terugloopvoeler10 Externe TST blokkering11 Externe schakelmodem12 Externe informatie13 Somtoevoervoeler14 Collectorretourvoeler16 Afvoergasvoeler17 Ketelvoeler-vaste brandstof18 vaste stof buffervoeler19 Buffervoeler 1	12UIT
09	Functie van de variabele ingang 2(..VV..)	Instelbereik en toekenning zoals bij parameter 08, maar zonder instelmogelijkheid 16 (afvoergasvoeler)	UIT
10	Functie van de variabele ingang 3(..VV..)	Instelbereik en toekenning zoals bij parameter 08, maar zonder instelmogelijkheid 16 (afvoergasvoeler)	UIT
11	Indirecte retourverhoging door menggroep	UIT, AAN (alleen type ..3., ..33..)	UIT

Hoofdstuk SYSTEEM

De parameters in dit hoofdstuk hebben betrekking op algemene begrenzingsparameters en instelwaarden binnen het gebruikte verwarmingssysteem.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
TAAL	Selectie van de taal	DE Duits CZ TsjechischGB Engels PL PoolsFR Frans RO RoemeensIT Italiaans RU RussischNL Nederlands TR TurksES Spaans S ZweedsPT Portugees N NoorsHU Hongaars	DE
TYDPROGRAMMA	Aantal beschikbare klokprogramma's	P1 Slechts één klokprogramma beschikbaarP1-P3 Drie klokprogramma's beschikbaar	P1
BEDIENING	Vrijschakeling voor gescheiden bedieningsmodus (ruimtetemperatuuropgaven en programma's)	1 Gemeenschappelijke verstelling voor alle verwarmingsgroepen2 Gescheiden verstelling voor elke afzonderlijke verwarmingsgroep	1
ZOMER		UIT geen functieVorstbescherming...30°CUitschakeling bij instelwaarde	20 °C
05	Vorstbescherming	UIT geen functie-20 °C... Zomer ECO temperatuur vorstbescherming bij instelwaarde	3 °C
06	Verwarmingsgroepverdeling bij opvragingscontact op VI 1	1 Directe groep2 Menggroep 13 Menggroep 24 WarmwaterALLE Alle groepen	1
07	Verwarmingsgroepverdeling bij opvragingscontact op VI 2 (type .. VV..)	Instelwaarden zie parameter 06 1
08	Verwarmingsgroepverdeling bij opvragingscontact op VI 3 (type .. VV..)	Instelwaarden zie parameter 06 1
09	Klimazone	-20...0°C		-12 °C
10	Soort gebouw	1 lichte bouwwijze2 middelzware bouwwijze3 zware bouwwijze	2
11	Terug naar standaard display	UIT geen automatische toegang tot de standaard weergave0,5...5 min na ingestelde tijd automatische toegang terug tot standaard weergave	2 min
12	Pompen en menggroep dwangfunctie (anti-blokkeerbescherming)	AAN actiefUIT niet actief	AAN
13	Logische foutmelding	UIT geen weergaveAAN Weergave actief	UIT
14	Automatische set-functie	UIT automat. voelertoekenning gedeactiveerdAAN automat. voelertoekenning geactiveerd	UIT
18	Vrijgave cyclustemperatuur AAN	UIT cyclustemperaturen geblokkeerd cyclustemperaturen vrijgegeven	AAN
19	Vorstbeveiligingmodus	UIT permafrostbescherming volgens afstelling Parameter 05 – vorstbescherming0.5...60 min klokbedrijf	UIT
23	Blokkeringscode bedieningsniveau	UIT (0000) geen blokkeringAAN (0001...9999) blokkering	UIT
24	Temperatuurweergave in °Fahrenheit	UIT Weergave in °C en KAAN Weergave in °F	UIT
27*	Systeembehandeling foutmeldingen stookautomaat	1 Weergave alleen op de display2 Melding van vergrendelingen in het systeem3 Meldingen van vergrendelingen en blokkeringen in het systeem4 Melding van vergrendelingen en blokkeringen en waarschuwingen in het systeem	UIT
28	Foutmeldinggeheugen 2	UIT, AAN	UIT
TERUGZETTEN	Terugzetten op fabrieksinstelling	Afhankelijk van de toegangscode alleen tot de vrijgeschakelde parameters

* Functie afhankelijk van ondersteuning door stookautomaat

Hoofdstuk WARMWATER (..B..)

Dit hoofdstuk bevat alle voor de programmering van het boilersysteem vereiste parameters met uitzondering van de WW-klokprogramma's.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
WARMWATER-NACHT	Nachttemperatuur WW	5 °C ... Warmwater maximumtemperatuur	40 °C
LEGIONELLA DAG	WW-legionellabescherming-dag	UIT Geen legionellabeschermingma...zo Legionellebescherming op de ingestelde weekdagALLE Dagelijkse legionellabescherming	UIT
03	WW-legionellabescherming-tijd	00:00...23:00 uur	02:00
04	WW-legionellabescherming-temperatuur	10 °C ... WW-maximumtemperatuur	65 °C
05	WW-temperatuurregistratie	1 WW-temperatuurvoeler2 WW-temperatuurregelaar (thermostaat)	1
06	WW-maximumtemperatuur-begrenzing	20 °C ... Maximumtemperatuur warmtebron	65 °C
07	WW-programma	1 Parallelbedrijf2 Prioriteitbedrijf3 Beperkte voorrang4 Weersafhankelijke parallelbedrijf5 Prioriteitbedrijf met tussenverwarming6 Prioriteit-scheidingsschakeling7 Extern bedrijf	2
08	WW-boiler-ontladingsbescherming	UIT - Geen ontladingsbeschermingAAN - Ontladingsbescherming geactiveerd	AAN
09	WW-laadtemperatuurverhoging	0 ... 50 K;Verschil tussen WW-laadtemperatuur en WW-gewenste temperatuur	15 K
10	WW-schakelverschil	2 ... 20 K;Bedrag van WW-schakelverschil, symmetrisch t.o. de WW-gewenste waarde	5 K
11	WW-Laadpompnaloop	0 ... 60 min	5 min
12	TRSP-klokprogramma	AUTO - Actief WW-Klokprogramma1 - P1, directe groep2 - P2, directe groep3 - P3, directe groep4 - P1, Menggroep 1	AUTO
12	TRSP-klokprogramma	5 - P2, Menggroep 16 - P3, Menggroep 17 - P1, Menggroep 28 - P2, Menggroep 29 - P3, Menggroep 210 - P1, Warmwatergroep11 - P2, Warmwatergroep12 - P3, Warmwatergroep	AUTO
13	TRSP-Spaarinterval (pauze)	0 Min ... Instelwaarde parameter 14; Duur van de stilstandtijd van de circulatiepomp)	5 min
14	TRSP-spaarinterval (duur)	1 ... 60 minDuur = stilstandtijd + looptijd	20 min
17	Gedrag warmteopwekkertijdens nalooptijd	AUTO - instelwaarde op TST afhankelijk van opvragingUIT - TST uit	AUTO

Hoofdstuk DIRECTE GROEP (2.., 22..)

MENGGROEP 1 (..3..)

MENGGROEP 2 (..33..)

Dit hoofdstuk bevat alle voor de programmering van de verwarmingsgroepen (gemengd of ongemengd) vereiste parameters met uitzondering van de klokprogramma's.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
VERLAGEN Soort verlaagd bedrijf		ECO - Uitschakelbedrijf vorstbeschermdABS - verlaagd bedrijf	ECO
EXPONENT	Verwarmingssysteem (exponent)	1,00 ... 10,00	DG =1,30MG =1,10
03	Ruimte-inschakeling (in combinatie met ruimtevoeler)	UIT Ruimtevoeler gedeactiveerd1 Ruimtevoeler geactiveerd2 Ruimtevoeler geactiveerd, bediening voor thermostaat geblokkeerd3 alleen displaymodus (ruimte temp.)	UIT
04	Ruimtevoelerfunctie	UIT, 10 ... 500 %, RC (alleen ruimteregeling)	UIT
05	Aanpassing v.d. stooklijn UIT,	AAN	UIT
06	Inschakeloptimalisering	UIT, 1 ... 16 h	UIT
07	Verwarmingsgrens	UIT, 0.5...40 K	UIT
08	Ruimtevorstbeschermings-grens	5 ... 30 °C	10 °C
09	Ruimtethermostaatfunctie UIT,	0,5 ... 5 K	UIT
10	Buitenvoelertoekenning (alleen wanneer VI n = AF 2)	0 Besturing volgens gemiddelde waarde AF 1 + AF 2 (buitenvoeler)1 Besturing volgens AF 12 Besturing volgens AF 2	0
11	Constante temperatuur gewenste waarde	10... 95 °C (alleen als uitgang op constante (CATR) of vaste waarde regelaar (FR) werd gezet)	20 °C
12	Minimumtemperatuurbegrenzing	10 °C ... Instelwaarde maximumtemperatuurbegrenzing (parameter 13)	20 °C
13	Maximumtemperatuurbegrenzing	Instelwaarde minimumtemperatuurbegrenzing (parameter 12) ... maximumtemperatuurbegrenzing TST (TST-parameter 04)	75 °C
14	Temperatuurverhoging warmteopwekker/verwarmingsgroepen	-5 ... 20 K	DG=0MG=4
15	Pompnaloop 0 ... 60 min 5 min
16	Droogstookfunctie (profieldrogen)(Bij directe groep alleen wanneer slechts de betreffende groep geactiveerd is)	UIT Functie uitgeschakeld1 Functie verwarmen2 Verwarmen volgens voorgeschreven temperatuurprofiel3 Functie verwarmen en verwarmen volgens voorgeschreven temperatuurprofiel	UIT
23*	P-aandeel ruimteregeling	1...100 %/K	8
24* I-aandeel Th ruimteregeling 5...240 Min.			35
Naam HK	Naam verwarmingscircuit 000	00 ... ZZZZZ leeg

* alleen bij ruimteapparaat als ruimteregelaar (PARAMETER 04 = RC)

Hoofdstuk WARMTEOPWEKKER (2...,22...)

De parameters in dit hoofdstuk hebben betrekking op het type van de betreffende warmteopwekker en de bijhorende specifieke regelfuncties.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieksinstelling	Instelling
01	Uitvoering TST	UIT zonder warmteopwekker1 Olie/gas een-traps (.2..)2 Olie/gas tweetraps (.22..)3 Olie/gas 2x eentraps (.22..)4 modulerende brander5 Stookautomaat (C../OT..)	1
02*	Aanloopbescherming TST	UIT geen aanloopbescherming1 Aanloopbescherming opminimumbegrenzing2 Aanloopbescherming opweersafhankelijkheid3 Aanloopbescherming gescheiden	1
03*	Minimumtemperatuurbegrenzing TST	5 °C ... Maximumtemperatuurbegrenzing	38 °C
04*	Maximumtemperatuurbegrenzing TST	Minimumbegrenzing ... Instelgrens maximumbegrenzing TST	80 °C
05*	Begrenzingsmodus minimumbegrenzing TST	1 Minimumbegrenzing door opvraging2 beperkte minimumbegrenzing3 onbeperkte minimumbegrenzing	1
06*	Voelerprogramma TST	1 Branderuitschakeling bij een defect2 Externe branderuitschakeling3 Brandervrijgave bij een defect!!! Waarschuwing in acht nemen!!!	1
07*	Minimum looptijd brander	0 ... 20 Min	2 min
08*	Branderschakelverschil SV 1	Een-traps: 2 ... 30 KTwee-traps: 2 ... (SVII - 0,5K)	6 K
09*	Branderschakelverschil SV II (.22..)	(SV I + 0,5 K) ... 30 K 8 K
10*	Tijdblokkering niveau II (.22..)	0 ... 60 min (0 = 10 seconden)	0
11*	Vrijgavemodus niveau II (.22..)	1 Onbegrensde vrijgave tijdens aanloopontlasting2 Tijdblokkering tijdens aanloopontlasting	2
12*	Warmwaterlaadmodus1- resp. 2-traps (.22..)	1 twee-traps WW-lading met tijdvertraging vollastniveau2 twee-traps WW-lading onbegrensd3 een-traps WW-lading (alleen deellastniveau)	1
13*	Aanvoertijd ketelgroepomp parall. toestelvrijgave	0 ... 10 min 2 min
14*	Nalooptijd ketelgroepomp 0 ...	60 min 2 min
15*	Nalooptijd voedingspomp resp.prioriteitspomp	0 ... 60 min 2 min
16*	Afvoergastemperatuurbewaking	UIT Alleen weergave van afvoer-gastemperatuur0...60 min TST blokkering bij grenswaarde-overschrijding voor ingestelde tijdVTB TST blokkering bij grenswaarde overschrijding	UIT
17*	Afvoergasgrenswaarde	50 ... 500 °C	200°C
25	Buitentemperatuurblokkering	UIT, -20...+ 30°C	UIT
26	Laaglast parallelverhoging(alleen bij cascadebedrijf)	0...60 K	10 K
27*	Minimumtemperatuurbegrenzing verwarmingsgroepen	5 °C...KT min (alleen bij gescheiden aanloopont-lasting - Parameter 02 = 3)	36 °C
28*	SchakelverschilMinimumtemperatuurbegrenzing verwarmingsgroepen	2 K...20 K (alleen bij gescheiden aanloopont-lasting - Parameter 02 = 3)	4 K
29	TST-dwangafvoer	Uit geen functie1 Afvoer in boiler2 Afvoer verwarmingsgroepen3 Afvoer bufferreseinvoir	UIT
34*	Beperking vermogenverwarming	50 ... 50 ... 100%	100%
35*	Beperking vermogen WW	50 ... 100%	100%
37	Bedrijfsurenteller	UITAUTO1 alleen terugmelding2 vrije teller	AUTO
TERUGZETTENBR-1	Terugzetten bedrijfstijd/starts niveau 1	SET	-
TERUGZETTENBR-2	Terugzetten bedrijfstijd/starts niveau 2	SET	-

* afhankelijk van het type intelligente stookautomaat zijn instellingen niet beschikbaar of worden in overeenstemming met de grenswaarden van de stookautomaat zelfstandig vooraf ingesteld.

Niveau RETOURVERHOGING

De parameters in dit niveau hebben betrekking op speciale instellingen met betrekking tot de verhoging van de teruglooptemperatuur bij warmteopwekkers. De vrijschakeling gebeurt alleen na geschiede vrijschakeling in het niveau HYDRAULICA.

PARAMETER	Aanduiding	Instelbereik / Instelwaarden	Fabrieks-instelling	Instelling
01	Terugloopminimumbegrenzing / gewenste waarde terugloop	10 ... 95 °C 20 °C
02	Uitschakelverschil pomp	1 ... 20 K	2 K
03	Pompnalooptijd	0 ... 60 Min	1 min

Niveau ZON SYSTEEM (..VV..)

De parameters in dit niveau hebben betrekking op speciale instellingen met betrekking tot de zonnetoepassingen. De vrijschakeling gebeurt alleen bij dienovereenkomstige activering in het hoofdstuk HYDRAULICA.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
01	Inschakelverschil (Uitschakelverschil +3 K) ... 30 K		10 K
02 Uitschakelverschil 2 K ... (Inschakelverschil -3 K)			5 K
03 Temperatuuverhoging ZLP 0 ... 60 Min			3 Min
04	Zonne-collector-Maximumtemperatuur	70 ... 210 °C	120 °C
05	Zonnereservoir-maximumbegrenzing	20 ... 110 °C	75 °C
06	Zonne-programma	1 Prioriteitbedrijf2 Parallelbedrijf3 Prioriteitbedrijf warmwater4 Prioriteitbedrijf buffer	2
07	Klokblokkeringwarmteopwekker	UIT, 0,5...24 h(Alleen bij prioriteitbedrijf- Parameter 6 = 1, 3, 4)	UIT
08	Zon. Prior./Parallektersch. bij prioriteitbedrijf en act.klokblokkering)	UIT, 1..0,30 K	UIT
09	Zonne-warmtebalans	UIT geen warmtebalans1 Balans doordoorstroomvoorschrift2 Balans door impulsevaluatie	UIT
RESET ZON Terugzetten warmtebalans		Terugzetten: bij SET draaiknop indrukken(alleen bij geactiveerde zonne-warmtebalans)	-
11	Volumestroom	0,0 ... 30 liter/min resp. liter/impuls(alleen bij geactiveerde zonne-warmtebalans)	0,0 l/min
12	Dichtheid warmtedrager	0,8 ... 1,2 kg/liter(alleen bij geactiveerde zonne-warmtebalans)	1,05 kg/l
13	Specifiek warmtevermogenwarmtedragermedium	2,0 ... 5,0 KJ/kgK (alleen bij geactiveerde zonne-warmtebalans)	3,6 KJ/kgK
14	Einduitschakeltemperatuur	UIT, 90...210°C	150°C
15	Testcircuitsolarlaadomschakeling	1...60 min	10 min
16	Omschakeltemperatuur	20...110°C	75°C

Niveau VASTE BRANDSTOF (..VV..)

De parameters in dit niveau hebben betrekking op speciale instellingen met betrekking tot de vaste brandstofregeling. De vrijschakeling gebeurt alleen bij dienovereenkomstige activering in het hoofdstuk HYDRAULICA.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieksinstelling	Instelling
01	Minimumtemperatuur	20 ... 80 °C	60 °C
02	Maximumtemperatuur	30 ... 100 °C	90 °C
03	Inschakelverschil	(Uitschakelverschil + 3K) ... 20 K	10 K
04 Uitschakelverschil	2 K ... (Inschakelverschil – 3K)		5 K
05	Klokblokkeringwarmteopwekker	UIT, 2...180 min	UIT

Hoofdstuk BUFFER (..VV..)

De parameters in dit hoofdstuk hebben betrekking op speciale instellingen met betrekking tot de bufferregeling. De vrijschakeling gebeurt alleen bij dienovereenkomstige activering in het hoofdstuk HYDRAULICA.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieksinstelling	Instelling
01	Buffer-minimumtemperatuur 5 °C ... Buffer-maximumtemperatuur		20 °C
02	Buffer-maximumtemperatuur Buffer-minimumtemperatuur ... 95 °C		80 °C
03	Temperatuurverhoging TST -10 ... 80 K 8 K
04	Schakelverschil 1 ... 70 K 2 K
05	Dwangafvoer	UIT1 Afvoer in boiler2 Afvoer verwärmingsgroepen	UIT
06	Afschepfunctie inschakelverschil	(Uitschakelverschil + 2 K) ... 30 K 10 K
07	Afschepfunctie uitschakelverschil	UIT (Uitschakelverschil + 2 K) ... 50 K 50 K
08	Aanloopbescherming buffer	UIT geen aanloopbeschermingAAN Aanloopbescherming actief	AAN
09	Ontladinsgbescherming buffer	UIT geen ontladingsbeschermingAAN Ontladingsbescherming actief	AAN
10	Bufferprogramma	1 Ladingsregeling voor DG en WW2 Ladingsregeling voor DG zonder WW3 Ontladingsregeling voor DG en WW4 Ontladingsregeling voor DG zonder WW5 Ladingsregeling met omschakeling WW6 Ontladingsregeling naar warmteopwekker	1
11	Nalooptijd bufferlaadpomp	0 ... 60 min.	0 min.

Hoofdstuk SOMAANVOERREGELING

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
01	P-aandeel Xp SVLF-regeling	0,0 ... 50,0 %/K	5 %/K
02	Aftasttijd Ta SVLF-regeling	1 ... 600 sec.	20 sec.
03	I-aandeel Tn SVLF-regeling	1 ... 600 sec.	180 sec.

Hoofdstuk CASCADE

De parameters in dit niveau hebben betrekking op gecascadeerde warmteopwekkers in een systeem (b.v. installaties met meerdere ketels) en zijn alleen toegankelijk in het 1 ^ste centrale apparaat met busadres 10.

Dit hoofdstuk is alleen toegankelijk wanneer meerdere warmteopwekkers via een databusverbinding met elkaar communiceren.

PARAMETER	Aanduiding Instelbereik / Instelwaarden			Fabrieks-instelling	Instelling
01 Schakelverschil	6.0...30.0	K		8 K
02	Bijschakelvertraging	0...200	min	0 Min
03	Uitschakelvertraging	0...60	min	0 Min
04	Omschakelvermogen trapvolgorde	10...100%		65%
05 Omkering trappen	UIT, 1...240 h			UIT
06	Leidingsniveau	1...n	(trappen)	1
07	Piekbelastingsketel vanaf adres...	UIT2...(max.niveaus) alle warmteopwekkers binnen de cascade genummerd		UIT
08	Omschakeling laaglast bij groepvorming	UIT geen omschakelingAAN Omschakeling		UIT
09	Warmwate\nsneldoorverbinding	UIT 1... maximaal aantal fases		UIT

Hoofdstuk DATA-BUS

De Parameters in dit hoofdstuk hebben betrekking op de busadressen van de met de databus in contact staande centrale apparaten en regelen de toegangsrechten in de ruimtestations.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
01	Busadres centraal apparaat 10,	20, 30, 40, 50 10
02	Busrechten RS DG	1 Uitgebreide toegangsrechten (Conciërgestatus)2 Beperkte toegangsrechten (Huurderstatus)	2
03	Busrechten RS MG-1	1 Uitgebreide toegangsrechten (Conciërgestatus)2 Beperkte toegangsrechten (Huurderstatus)	2
04	Busrechten RS MG-2	1 Uitgebreide toegangsrechten (Conciërgestatus)2 Beperkte toegangsrechten (Huurderstatus)	2

Hoofdstuk RELAISTEST

In dit hoofdstuk kunnen de relais in het centrale apparaat met de druk-draaiknop geselecteerd worden om de werking ervan te controleren.

PARAMETER	Aanduiding Instelbereik / Instelwaarden			Fabrieks-instelling	Instelling
01	Test warmteopwekk	Verschillende relais-schakelvolgorde alkaargelang het ingestelde TST (een- of tweetraps)		UIT
02 Test Pomp directe groep		UIT-AAN-UIT-...		UIT
03 Test Menggroeppomp 1		UIT-AAN-UIT-...		UIT
04	Test Instelorgaan menggroep 1	STOP-OPEN-STOP-SLUIT-STOP-...		STOP
05	Test Menggroeppomp 2	UIT-AAN-UIT-...		UIT
06	Test Instelorgaan menggroep 2	STOP-OPEN-STOP-SLUIT-STOP-...		STOP
07	Test Warmwater-laadpomp		UIT-AAN-UIT-...	UIT
08 Test variabe uitgang1 UIT-AAN-UIT-...				UIT
09 Test variabe uitgang 2 UIT-AAN-UIT-...				UIT

Hoofdstuk FOUTMELDINGEN

In dit hoofdstuk kunnen maximaal 20 foutmeldingen worden opgeslagen, die voortdurend geactualiseerd worden.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
01 Foutmelding	1 Laatste foutmelding
02 Foutmelding	2 Eén na laatste foutmelding
...	...	...
20	Foutmelding 20 Eerste foutmelding

Hoofdstuk FOUT 2 (..C..)*

In dit hoofdstuk kunnen maximaal 20 foutmeldingen worden opgeslagen, die voortdurend geactualiseerd worden.

PARAMETER	Aanduiding Instelbereik / Instelwaarden		Fabrieks-instelling	Instelling
01 Foutmelding	1 Laatste foutmelding
02 Foutmelding	2 Eén na laatste foutmelding
...	...	...
20	Foutmelding 20 Eerste foutmelding

* alleen in combinatie met TST-interface en SYSTEM-Parameter 28=AAN

Hoofdstuk VOELERAFSTEMMING

In dit hoofdstuk kunnen alle aan het toestel aangesloten voelers met ± 5K, met de fabriekswaarde als uitgangswaarde, gecorrigeerd worden.

PARAMETER	Aanduiding Instelbereik / Instelwaarden	Fabrieks-instelling	Instelling
02 Compensatie buitenvoeler - 5 K ... +5 K
03 Compensatie warmteopwekker	- 5 K ... +5 K
04 Compensatie reservoirvoeler - 5 K ... +5 K
05 Compensatie toevoervoeler 1 - 5 K ... +5 K
06 Compensatie toevoervoeler 2 - 5 K ... +5 K
07 Compensatie zonnecollectorvoeler - 5 K ... +5 K
08 Compensatie zonnebuffervoeler - 5 K ... +5 K
09 Compensatie variabele ingang 1 - 5 K ... +5 K
10 Compensatie variabele ingang 2 - 5 K ... +5 K
11 Compensatie variabele ingang 3 - 5 K ... +5 K

Aantekeningen
