Ic - Caravan Jamet - Gratis gebruiksaanwijzing en handleiding

Producttype	Caravan
Merk	Jamet
Model	Ic
Afmetingen (opgevouwen)	Ongeveer 250 x 150 x 80 cm
Gewicht	Ongeveer 500 kg
Aantal slaapplaatsen	4
Materiaal tent	Polyester of katoen
Frame	Aluminium
Stroomvoorziening	12V / 230V (optioneel)
Bijgeleverde accessoires	Grondpennen, framestaanders, verandastang, kookgerei
Opzetinstructies	Horizontaal vastzetten met hoeksteunen, bedplateau openslaan, tentframe openen, grondpennen plaatsen
Onderhoud	Tent reinigen met mild sop, metalen delen smeren
Veiligheid	Achterklep handmatig ondersteunen, niet overbelasten
Garantie	2 jaar
Reparatie	Onderdelen verkrijgbaar via dealer

Veelgestelde vragen - Ic Jamet

Hoe moet ik de Jamet Ic caravane opzetten?

Zet de vouwwagen horizontaal vast met de 4 hoeksteunen. Klap het bedplateau open en zet het vast met de bedpoten. Open het tentgedeelte en schuif de hulsbuis over het scharnier. Plaats de framestaanders onder de voorste hoeken en span de tent met grondpennen.

Waarom moet ik de achterklep ondersteunen?

De Jametic-achterklep (met keuken) moet bij het openen en sluiten altijd handmatig ondersteund worden om beschadigingen te voorkomen.

Hoe vouw ik de caravane weer in?

Voer de opzetstappen in omgekeerde volgorde uit. Demonteer de verandastang en framestaanders, schuif de frame-buizen in, verwijder het verbindingsstuk, vouw de tent en het frame in, en sluit het beschermingsomhulsel.

Wat moet ik doen als de voorste schuifbus kapot is?

Vervang de schuifbus door de oude weg te schuiven, de schroefbout van het scharnier te demonteren, de stalen schuifbuis weg te nemen, de nieuwe aluminium schuifbus te plaatsen en de schroefbout opnieuw te bevestigen.

Waar vind ik de onderdelen voor reparatie?

Onderdelen zijn verkrijgbaar via de Jamet-dealer of online op www.vouwwagenclub.info.

Hoeveel slaapplaatsen heeft de Jamet Ic?

De caravane heeft standaard 4 slaapplaatsen.

Kan ik de caravane aansluiten op het stroomnet?

Ja, er is een optionele 230V-aansluiting mogelijk. Standaard is het systeem 12V.

Hoe onderhoud ik de tent?

Reinig de tent met een mild sopje en water. Vermijd agressieve schoonmaakmiddelen. Smeer metalen delen regelmatig.

Wat is het gewicht van de caravane?

Het leeggewicht is ongeveer 500 kg.

Is er een garantie op de caravane?

Ja, standaard 2 jaar garantie op constructie en materialen.

GEBRUIKSAANWIJZING Ic Jamet

OPZET-INSTRUCTIE JAMETIC

OPZETTEN

ATTENTIE !!

De Jametic-achterklep (met keuken) dient bij het opendraaien en het sluiten ten allen tijde handmatig ondersteund te worden! Dit ter voorkoming van evt. beschadigingen! Ook bij de belading van de keuken is voorzichtigheid geboden !!

• De vouwwagen horizontaal vast zetten met de 4 hoeksteunen;
• Het bedplateau openslaan en vast zetten (m.b.v. de 2 bed-poten) in een horizontale positie;
• Uit de kartonnen doos met toebehoren de 2 frame-staanders halen, die na het openslaan van de voortent dienen om deze te ondersteunen ; n.l. door plaatsing van deze staanders onder elk van de 2 voorste hoeken van de voortent ;
• Alvorens het tentgedeelte open te vouwen, allereerst de huls-buis (A) over het scharnier-element schuiven om zo de 2 boog-frames met elkaar te verstevigen. (Dit gebeurt pas na de ritssluiting van het raam aan bedplateau-zýde te hebben geopend);
• Openslaan van het tentframe (B) hierna de schuine frame-stokken (C) in de voortent uitschuiven tot aan de eerste drukknop;
• Van bovenaf het verbindingsstuk (F) op de boogframes plaatsen (zie tek) dan het vast zetten met het klitband ; attentie : bij invouwen niet vergeten dit verbindingsstuk eerst te demonteren ;
• Plaats de 2 Frame-staanders in de hoeken van de voortent (D);

Deze komt van www.vouwwagenclub.info -De schunde framte-storken (C) in de voortent uit unschulven tot de 2e drug chop en de 2 franta- staanders (D) in de hoeken van de voortent op de juiste hoogte instellen ; de veranda-stang (E) in positie aanbrengen ;

- Grondpennen plaatsen, te beginnen op de hoeken van de voortent (waar bij de deuren gesloten moeten zijn). Dan verder afspannen.

- De uitschuifpoten van de keuken met grondpennen vast zetten;

- De veranda-stang monteren (E).

DICHT-VOUWEN

Dezelfde handelingen uitvoeren als bij het opzetten, maar in omgekeerde volgorde, waarbij u ervoor moet zorgen niet de volgende handelingen te vergeten :

- Indien aanwezig (optie) de tafel en matrassen in de juiste slaappositie plaatsen;

- De veranda-stang (E) en de 2 frame-hoekstaanders (D) demonteren;

- De 2 schuine frame-buizen (C) in de voortent inschuiven ;

- De verbindingsstuk demonteren (F) ;

- De tent en het frame invouwen;

- De huls-buis (A) weer openschuiven ;

- Het beschermings-omhulsel moet gesloten worden.

Deze komt van www.vouwwagenclub.info

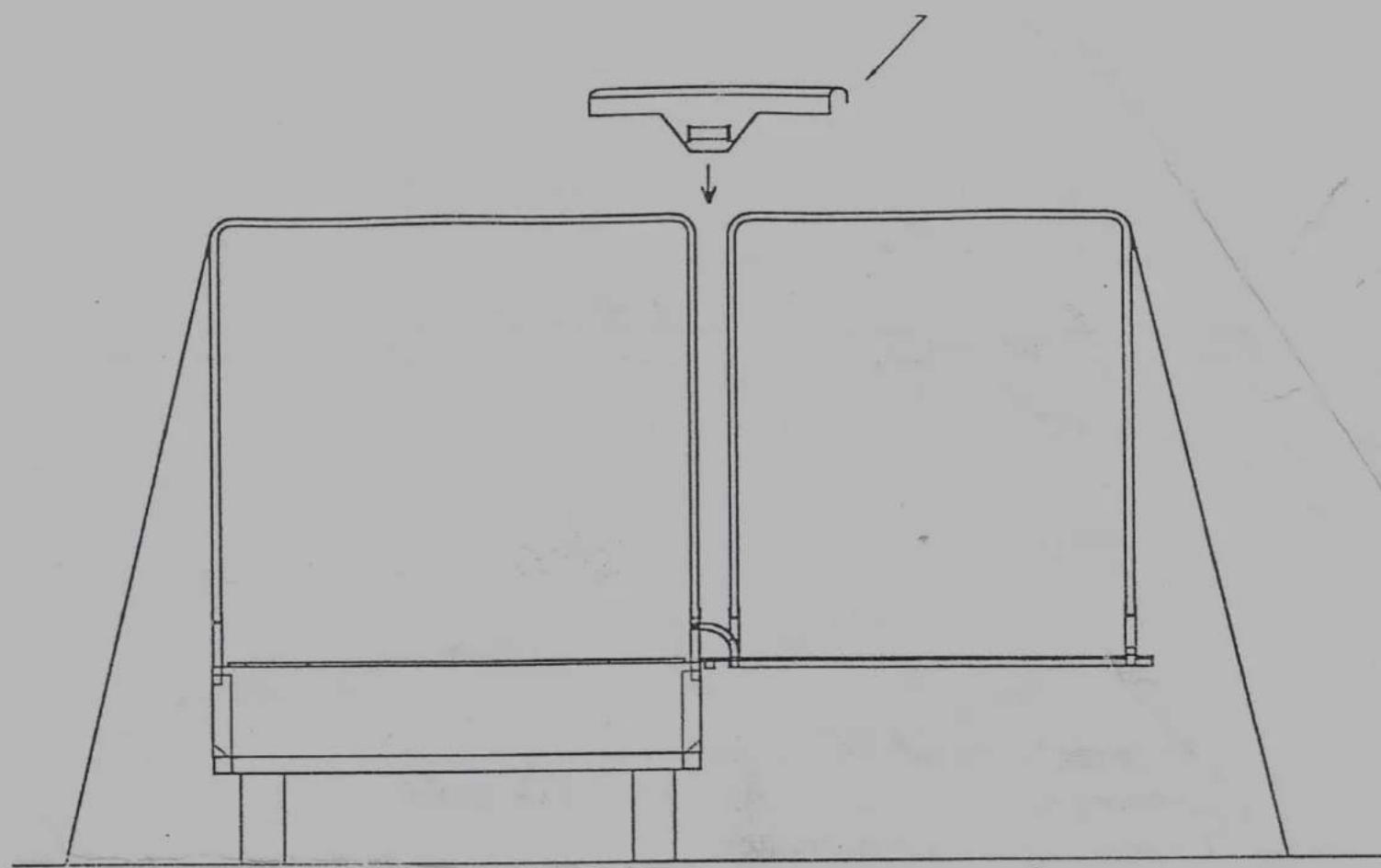

Van bovenaf het verbindingsstuk op de boogframes plaaten (zie tek) dan het vast zetten met het klitband.

ATTENTION :

Bij het invouwen niet vergeten dit verbindingsstuk eerst te demonteren.

Remplacement du manchon avant Vervanging v.d. voorste schuifbus

manchon / schuifbus

Deze komt van www.vouwwagenclub.info

De actuele schuifbus wegschuiven I schroefbout van het scharnier-element demonteren De stalen schuifbuis wegnemen De aluminium schuifbus plaatsen De schroefbout van het scharnier-element opnieuw bevestigen

ARMATURE JAMETIC -16J-
