Producttype	Vouwcaravan
Merk	Jamet
Model	Colorado
Chassis	Elektrisch gelast stalen onderstel met polyester bescherming
Ophanging	Neldhart principe
Bekleding	Gegalvaniseerd plaatijzer met verflaag
Bodem	Geimpregneerd hout, geverfd met Blackson
Koppeling	50 mm diameter kogel
Veiligheidskabel	Breekkabel
Dakzeil	Rocval katoen, behandeld tegen schimmel
Wandenzeil	Imperval katoen, behandeld tegen schimmel
Bandenspanning	3,5 ATM
Maximaal laadgewicht imperiaal	60 kg
Aanbevolen kogeldruk	25–50 kg
Remsysteem	Oplooprem met handrem
Elektrische aansluiting	5 draden + aarde (richtingaanwijzers 21W, mistlampen 21W, remlicht 21W, parkeerlichten)
Onderhoudsfrequentie	Minimaal 1x per jaar
Schoonmaakmiddel	Alleen marseille- of vlokkenzeep; geen oplosmiddelen
Opbergcondities	Droog en uit de zon, niet onder plastic zeil
Gebruiksaanwijzing	Inclusief opzet- en onderhoudsinstructies

Veelgestelde vragen - Colorado Jamet

Hoe sluit ik de caravan aan op de auto?

Zet de handrem los, druk de knop in om de hendel op te lichten, plaats de dissel op de kogel en laat de hendel terugkomen. Controleer of de koppeling vastzit door te proberen op te lichten. Haak de veiligheidskabel aan en sluit de lichtsignaalkabel aan.

Hoe stel ik de handrem af?

De juiste instelling van de oplooprem wordt gecontroleerd door de handrem. Het remmen moet plaatsvinden tussen de 3e en 4e stand. Als dat niet het geval is, laat de handrem los en stel de lengte van de krachtstang af door de contramoer los of vast te draaien (sleutel 13).

Wat is de juiste bandenspanning?

De banden moeten op 3,5 ATM worden opgepompt. Controleer dit regelmatig, vooral voor lange ritten.

Hoe moet ik de caravan laden?

Verdeel de last zo dat de kogeldruk (druk op de koppeling) tussen 25 en 50 kg ligt. Een te zware belasting aan de achterkant kan slingeren veroorzaken; te zwaar aan de voorkant slijt de schokbrekers.

Hoe onderhoud ik het zeil?

Gebruik alleen marseillezeep of vlokkenzeep. Gebruik nooit oplosmiddelen zoals trichloorethyleen, wasbenzine of K2R, omdat die de waterdichtheid aantasten. Laat het zeil goed drogen voordat u het opvouwt.

Kan ik de caravan vochtig opvouwen?

Ja, u kunt het zeil vochtig opvouwen, maar alleen voor enkele uren. Laat het daarna grondig drogen om schimmel te voorkomen.

Hoe overwinter ik de caravan?

Voer de jaarlijkse controle uit (remmen, banden, dissel, elektriciteit). Zet de handrem los, plaats de caravan op stuiten (kriksteunen) zodat de banden ontlast worden. Berg de caravan droog op, uit de zon en niet onder plastic zeil.

Wat is het maximale gewicht op het imperiaal?

Het maximaal toegestane gewicht op het imperiaal is 60 kg.

Hoe zet ik de voortent op?

Verbind de voortent met de ritssluiting aan de caravan. Sla de voortent over de caravan, trek de uitschuifbare nokbuizen uit en zet het frame op. Sla het zeil over het frame en zet de hoeken vast. Sluit alle ritssluitingen.

Wat te doen bij een storing in de verlichting?

Controleer de stekkerverbinding en de draden op kleur (zie tabel in handleiding: geel = linker richtingaanwijzer, groen = rechts, rood = remlicht, etc.). Vervang defecte lampen van het juiste type (21W).

GEBRUIKSAANWIJZING Colorado Jamet

Handleiding voor het opzetten en het onderhoud van de caravan

Anweisung für den

VL Vouwcaravan met automatisch open-en sluitsysteem

Deze komt van www.vouwwagenclub.info

Deze komt van www.vouwwagenclub.info

stopcontact				stromzufuhr		strømtilførsel		plug
verbindingen	stekkerdoos	stekter	kleur draden	functie	drahtfarbe	funktion	Ledningemes farve	funktion	wire color	function
stekkerpin schalterHunstik socket		L	geel	linker richtingaanwijzer	gelb	Blinker links	Gul	Venstre afviser	yellow	left side turn indice
		54G	zwart	mistlampen	schwarz	Nebelleuchte	Sort	Tågelygter	black	fog lamps
		31	wit	aarde	weiß	Erde	Hvid	Jordforbindelse	white	ground
stekkergat weiblichHanstik plug type		R	groen	rechter richtingaanwijzer	grün	Blinker rechts	Grøn	Højre afviser	green	right side turn indice
		58R	bruin	rechter parkeerlicht	braun	Standlicht rechts	Brun	Hejre parkeringslygte	chestnut	right side park light
		54	rood	remlicht	rot	Stoplicht	Rød	Stoplys	red	brake light
		58L	bruin	linkerparkeerlicht	braun	Standlicht links	Brun	Venstre parkeringslygte	chestnut	left side park light

De stekker op de achterlichten van de auto aansluiten (5 draden en een aardsluiting).

De kogelkop en het stopcontact op de trekhaak aanbrengen.

Nagaan of het voltage van de lampen met dat van de accuovereenkomt.

Controloren of het voltage van de lampen overeenkomt met dat van de accu.

Kontrollieren ob die.

n° 1-4 - Richtingaanwijzers 21 W

Blinker 21 W

Blinkiys 21 W

Indicator 21 W

n° 2 - Mistlampen 21 W

Nebelleuchte 21 W

Tågelygter 21 W

Fog lamps 21 W

n° 3 - Aarde

Ende

Jordforbindelse

Ground

Deze komt van www.vouwwagenclub.info

Deze komt van www.vouwwagenclub.info

De handrem loslaten (voor modellen met rem).

De knop indrukken om de hendel op te lichten.

De dissel op de kogel aanbrengen en de h terug laten komen tot horizontale stand

Controleer of de koppeling goed vastzit door nem te proberen op te lichten. De ontgrendeling van de hendel : de knop ndrukken.

De veiligheidskabel aanhaken en de kabel van het lichtsignaal aansluiten.

Vergrendeling van de achteruit. Het ontgrendelen gebeurt automatisch bij het vooruitrijden.

Deze komt van www.vouwwagenclub.info

Da termen « links » en « rechts » gelden voor een persoon, die zich achterde paravan bevindt. Het zeil oplichten, de voorkluppen en de handruk in de 4 welkloken te vorschijn halen.

De neergeslagen achterklep moet zich geheel vrij van de grond bevinden.

De linker bedplank openklappen door te trekken aan de poten.

Deze komt van www.vouwwagenclub.info

Vervolgens de rechter bedplank uittrekken.

De bedplanken horizontaal afstellen door de hoogte van de poten te regelen.

www.vouwwagenclub.info

Het tentzeil is over het dak gevouwen. De voor-en achter wanden neerslaan.

Deze komt van www.vouwwagenclub.info

De centrale boog van het framervastetten door het verschulbare deer van de centrale buis naar beven te duwen tot hij vastkijkt. WILT: Uvergozvergen dat de

der de storken zorgen dat de storken banden van het wagenframe onder de versterkte tentstofdelen zitten in de hocknok van het dak.

Het interieur van de caravan geheel leegmaken.

Het bankkussen aan de matras vastzetten met hulp van de klitband. De binnentent aanhaken.

Voor het opzetten van de caravan zonder voortent, de luifel spannen met behulp van de uitschuifbare nokbuizen.

HET ORZETTEN VAN DE VOORTENT www.vouwwagenclub.info De voortent met de rissluiting aan de carevan verbinden, beginnevel

Vervolgens de voortent over de caravan heenslaan.

De 3 uitschuifbare nokbuizen uittrekken en het frame opzetten.

Het zeil over het frame slaan, de 3 nokbuizen van de voortent installeren. De deur sluiten.

De pallen van de buizen van de voortent bijstellen. De hoogte van de poten regelen.

Deze komt van www.vouwwagenclub.info

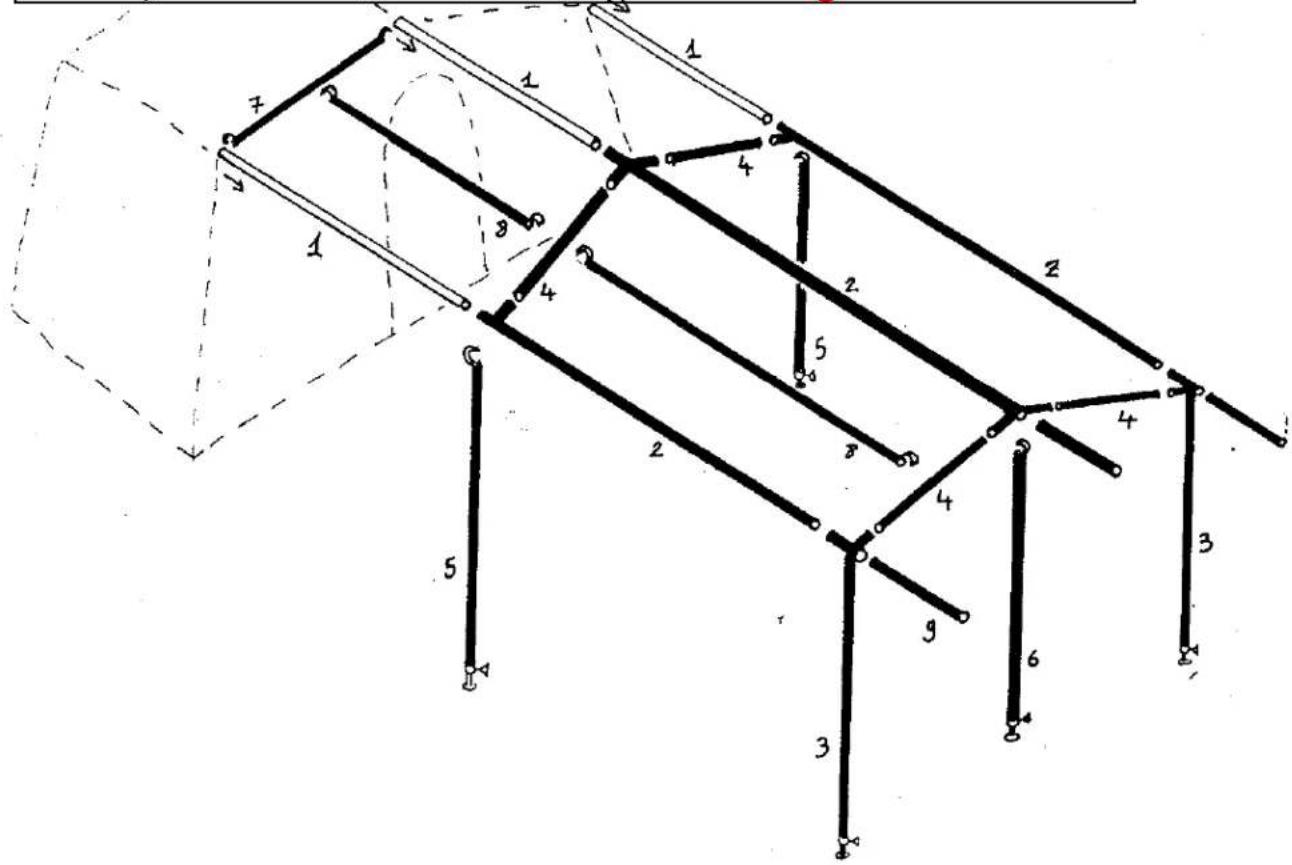

Trek stangen 1. uit wagenframebuizen ± 10 cm.

Bevestig stangen 2. aan.stangen 1.

Bevestig stangen 3. aan stangen 2.

Breng stangen 4. in positie.

Trek het voortentdoek over het frame.

Schuif stangen 1. uit tot het knopje eruit springt.

Bevestig stangen 9.

Bevestig de klemstangen - stangen 5. en 6.

Bevestig stang 7.

Bevestig stangen 8.

Deze komt van www.vouwwagenclub.info

Al de ritssluitingen sluiten.

Het zeil, met de 4 hoeken beginnend, aan de grond vastzetten.

De 3 nokbuizen van de binnentent vastklemmen aan het frame van de buitentent. De buis met schroef tegen de caravan.

De binnentent vanuit het midden begi aanhaken.

Het keukenblok en de bodem van de hangkast installeren.

De binnentent afhaken en opvouwen.

De buitentent neerhalen en hem met de kleine voorluitel stangen voorzichtig in de zak opbergen.

ABBAU DES VORZELTES

Deze komt van www.vouwwagenclub.info

De 3 ookbeizen in situen de 3 dij ter van de linnent en toshaken van de centrale buis. De pahndrukken en du centrale bod daten zakken BELANGRIUK - de hocke

keukenblok terug te zetten. Het keukenblok op zijn plaats zetten. De zak van de luifel ernaast opbergen. De tafel ondersteboven op de banken zetten. De voor-en achterkant van het zeil oplichten.

SCHLIEBUNG

Het rechterbed opvouwen met behulp van het frame.

Het linkerbed opvouwen met behulp van het frame.

Met het zeil overspannen en de uitzetsteunen terugdraaien.

Deze komt van www.vouwwagenclub.info

MODEL « COLORADO »

Hetzelfde principen voor het lekt, van volgens de boog recht openen en hem v De rechterband kanzen

De voortent opzetten zoals voor de andere modellen. Het opbergen van het mate geschiedt op dezelfde manier.

Electrisch gelast stalen onderstel met polyester protectie. Suspensie : Neldhart principe.

Bekleding : gegalvaniseerd plaatijzer + verf.

Bodem van geimpregneerd hout, geverft met Blackson.

50 mm diameter kogel.

Veiligheid : breekkabel.

FRAME EN ZEIL

Automatisch frame met polyester protectie.

Zeildoek

— dak : Rocval katoen behandeld tegen schimmel,

- wanden: Imperval katoen, behandeld tegen schimmel.

UNDERSTEL OG VOGNKASSE

Deze komt van www.vouwwagenclub.info

ENIGE RAADGEVINGEN

Deze komt van www.vouwwagencclub.info
Een caravaan die to wurw	EINIGE RATSCHLAGE
	BELADUNG

van het aan de te zwaal van achteren belast is maakt dat het voerting kan gaan slingeren.
Lein caravan die te zwaar van voren belast is zal op de lange duur de schokbrekers van de auto verslijten.
He is good geladen caravaan zal in principe op het besturen van de auto geen invloed hebben. Daarom moet de last zò verdeeld worden dat de druk op de koppeling ongeveer 25/50 kg is

HET LADEN VAN HET IMPERIAAL

Het maximaal toegestane gewicht op het imperiaal is 60 kg.

De juiste instelling van de oplooprem wordt gecontroleerd door middel van de handrem. Het remmen zal inderdaad plaats vinden tussen de 3° of 4° stand van de handrem. Als dit niet het geval is, de handrem loslaten en de lengte van de krachtstang afstellen. Hiervoor de contramoer losdraaien of aandraaien om de rem over te kunnen spannen (sleutel 13).

Deze komt van www.vouwwagenclub.info

ONDERHOUD

De caravan vereist zeer wehig onderhoud maar bij moet in elk geval minstens 1 maal per jaar, but na de variants of voor een lange rustijd op het volgende gecontroleerd worden:

• de remmen en de banden (3,5 ATM),
• de reminen: rembekleding, remkabels invetten,
• de dissel: het kogelgewicht is
• nakijken dat het electrice
  — de tent : luchten en droog opvouwen.

VEDLIGEHOLDELSE

In principe, moet het zeil goed droog opgevouwen worden. U kunt ze evenwel vochtig opvouwen maar UITSLUITEND VOOR ENKELE UREN.

Vermijd het spuiten van insektdodende middelen te dicht bij het zeil. Deze middelen hebben een zeker vochtgehalte dat de waterdichtheid van het zeil aan kan tasten.

Het is absoluut verboden om standaardprodukten zoals trichoorethyleen, wasbenzine, K2R enz. te gebruiken. Deze produkten tasten de waterdichtheid van de stof aan.

Wij zijn geenszins verantwoordelijk voor welke schade ook die veroorzaakt wordt door het gebruik van deze produkten. Gebruik uitsluitend marseille-en vlokkenzeep.

TELTDUGEN

Deze komt van www.vouwwagenclub.info

OVERWINTERING

Gedurende lange rustperiodes de caravan, indien mogelijk, in een garage opbergen na de jaarlijkse controla te hebben uitgevoeld. De handroën iszetten eventgeel het outages wegzetten. De caravan op stuiten zetten waarbij de van en viti komen

De caravan niet in de zon laten staan, vooral niet onder een zeil van plastiek.

UBERWINTERUNG

— Electrische aansluiting
— Koppelingsysteem.
— Het openen van de caravan.
— Het sluiten van de caravan.
— Enige raadgevingen.
— Onderhoud.

BELANGRIJK INSTRUCTIES VOOR DE VERKOPER : voor de aflevering van de caravan aan de klant, controleren :

— De juiste druk van de banden (3,5 ATM).
— Het aanschroeven van de wielen.
— De afstelling van de handrem.
— Het vastschroeven van de disselboom aan het onderstel en de as.

INHALTSVERZEICHNIS

Deze komt van www.vouwwagenclub.info

Vanwege de snelle ontwikkeling van onze produkten kunnen er in uw caravan enige verschillen voorkomen vergeleken met de beschrijving in deze handleiding. Wij vragen U ons hiervoor te willen excuseren.
