LCD-5604 - Televisie ROADSTAR - Gratis gebruiksaanwijzing en handleiding

Producttype	LCD-TFT kleuren televisie/monitor
Schermdiagonaal	14 cm (5,6 inch)
Resolutie	960 (h) x 234 (v) pixels
Actief beeldoppervlak	110,2 (h) x 84 (v) mm
Geheugenplaatsen	90
Video-ingang	1 Vp-p (75 ohm)
Audio-ingang	100-300 mV (RMS)
Audio-uitgang	0,5 W (max)
Voedingsspanning	DC 11-15 V (1 A)
Stroomverbruik	6 W
Afmetingen (b x h x d)	155 x 135 x 48 mm
Gewicht	650 g
Antennetype	Telescoopantenne
Afstandsbediening	Ja, met CR2025 lithiumbatterij
Accessoires meegeleverd	Externe batterijhouder, AC/DC-adapter, sigarettenaansteker-adapter, A/V RCA-kabel
Beveiligingen	Geen spanning bij geopende behuizing; niet blootstellen aan vocht
Gebruik als monitor	Ja, via A/V-ingang
Automatisch afstemmen	Ja, voor VHF en UHF
Handmatig fijnafstemmen	Ja, via afstandsbediening
Stroomopties	Netadapter, autoaccu, externe oplaadbare batterijen (10x AA)

Veelgestelde vragen - LCD-5604 ROADSTAR

Hoe schakel ik de televisie in?

Sluit de AC/DC-adapter aan op de 12V-ingangsbus en steek de stekker in het stopcontact. Schuif de AAN-UIT-schakelaar op ON.

Hoe voer ik een automatische zenderzoek uit?

Trek de telescoopantenne uit, schakel het toestel in en druk op de AUTO-toets op het toestel. Het apparaat scant de frequentiebanden en slaat maximaal 90 zenders op.

Hoe kan ik het volume, helderheid, kleur en contrast aanpassen?

Druk op de functiekeuzetoets op het toestel om de gewenste functie te selecteren, gebruik dan de insteltoetsen V- en V+ om de waarde te regelen. Het volume kan ook direct met deze toetsen worden ingesteld.

Wat moet ik doen als er geen beeld is maar wel geluid?

Controleer de helderheidsinstelling via de functiekeuzetoets en pas deze aan. Mogelijk staat de helderheid te laag.

Hoe stel ik een zender handmatig fijn?

Selecteer het gewenste kanaal, houd op de afstandsbediening de FINE-toets ingedrukt en druk op ▲ of ▼ voor fijnafstemming. Druk op STORE om op te slaan.

Kan ik de televisie als monitor gebruiken?

Ja, sluit een externe bron (bijv. videorecorder of camera) aan op de A/V-ingangsbus met de meegeleverde kabel. Schakel het toestel in en het toont het videosignaal.

Hoe gebruik ik de mute-functie?

Druk op de MUTE-toets op de afstandsbediening. Het geluid wordt uitgeschakeld en er verschijnt een luidsprekersymbool met een X. Druk nogmaals op MUTE om het geluid te herstellen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer eerst of de CR2025-batterij correct is geplaatst en voldoende spanning heeft. Reinig het infrarode-sensorvenster op het toestel en zorg dat er geen obstakels zijn tussen de afstandsbediening en de sensor.

Hoe kan ik een zender overslaan?

Druk op de toets CLEAR op het toestel. Selecteer met CH +/- het te overslaan programmanummer en druk nogmaals op CLEAR. Het programmanummer wordt groen en verdwijnt uit de kanaalkeuze.

Hoe laad ik de externe batterijen op?

Plaats 10 oplaadbare AA-accu's in de externe batterijhouder en bevestig deze aan het toestel. Sluit de AC/DC-adapter aan op het toestel en op het stopcontact. De accu's worden via de ingebouwde lader opgeladen (max. 12 uur, normaal 6 uur). Let op: gebruik nooit niet-oplaadbare batterijen met de adapter aangesloten.

GEBRUIKSAANWIJZING LCD-5604 ROADSTAR

Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatisch gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC NEDERLAND BV. Nadruk, ook als uittreksel is niet toegestaan. Druk- en zetfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.

Omwillie

van he

100%

100% recycling-

papier

© Copyright 1995 by CONRAD ELECTRONIC NEDERLAND BV Windmolenweg 42, 7548 BM Boekelo

Internet: www.conrad.nl E-mail: [e-mail]

Belangrijk! Beslist lezen!

Deze gebruiksaanwijzing is een integraal onderdeel van dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikneming en het gebruik.

Lees deze gebruiksaanwijzing zorgvuldig door! Bij schades, die ontstaan door het niet opvolgen van de handleiding, vervalt het recht op garantie. Voor volgschades, die hieruit ontstaan zijn wij niet aansprakelijk.

Bewaar deze gebruiksaanwijzing zorgvuldig!

Introductie

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Uw nieuwe toestel werd vervaardigd onder aanhouding van de strenge ROADSTAR-kwaliteitseisen.

Lees eerst deze gebruiksaanwijzing volledig en zorgvuldig door voordat u de LCD-5604TFT in gebruik neemt.

U dient zich beslist te houden aan de aanwijzingen betreffende de veiligheid en het gebruik.

Bij vragen kunt u zich wenden tot onze Technische helpdesk:

Nederland: Tel. 053 - 428 54 80

ma. - do. 8:30 - 20:00 uur

vr. 8:30 - 18:00 uur

e-mail: [e-mail]

Veiligheidsaanwijzingen

Het uitroepteken in de driehoek wijst de gebruiker op belangrijke aanwijzingen betreffende de bediening en onderhoud in deze handleiding, die u beslist moet opvolgen.

Het flitssymbool in de driehoek wijst de gebruiker op "gevaarlijke spanningen" op sommige vrijliggende onderdelen in het apparaat.

Om het gevaar van een elektrische schok uit te sluiten, moet u de behuizing in geen geval verwijderen. Binnenin bevinden zich geen door de gebruiker zelf te repareren onderdelen. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde reparateur.

Dit apparaat werkt op 230 V - 50 Hz netspanning. Trek de netstekker uit de contactdoos als u het apparaat langere tijd niet gebruikt.

Stel het apparaat niet bloot aan vochtigheid of regen. Tijdens zware regenval en bliksem moet het toestel van het elektriciteitsnet afgehaald worden.

De AAN-schakelaar van dit apparaat is verbonden met het secundair-schakelcircuit. Het uitschakelen onderbreekt niet de hoofdstroomtoe-voer van het apparaat.

Schakel het systeem pas in nadat alle verbindingen gecontroleerd zijn.

Plaats het apparaat op een plek waarbij het onbelemmerd geventileerd kan worden. Zet het niet op een tapijt of in de buurt van gordijnen en bouw het niet in een b.v. boekenkast

Stel het apparaat noch aan direct zonlicht noch aan warmtebronnen bloot.

Bij het inleggen van de batterijen moet u op de juiste polariteit letten. Gebruik geen oude en nieuwe of ontladen batterijen door elkaar.

Als het apparaat langere tijd niet gebruikt wordt (langer dan een maand) haal dan de batterijen er uit om uitlopen ervan te vermijden, wat schadelijk kan zijn voor het apparaat.

LCD-5604TFT 5,6" (14 cm) TFT-LCD-kleuren- televisie/monitor met 90 geheugenplaatsen en afstandsbediening.

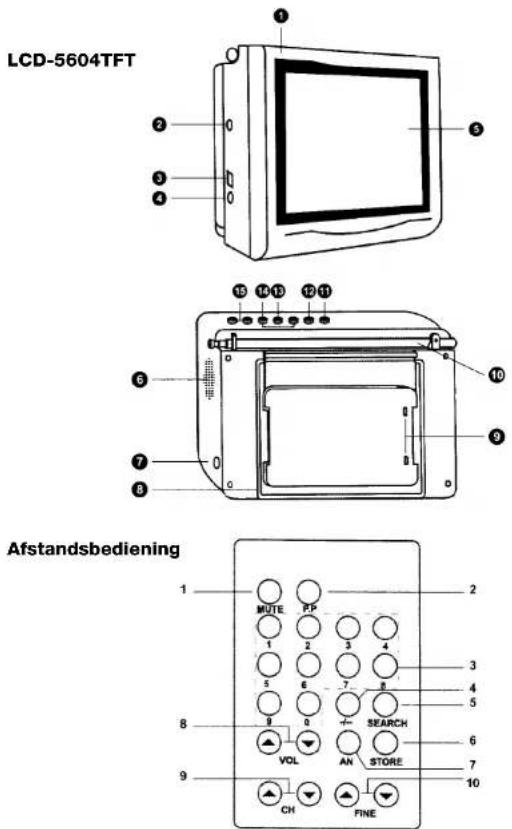

FUNCTIES EN CONTROLES

1. Sensor voor de afstandsbediening
2. AUDIO/VIDEO-aansluiting
3. POWER-schakelaar (aan-/uitschakelaar)
4. 12V-DC-aansluiting
5. LCD-beeldscherm
6. Luidspreker
7. Hoofdtelefoonaansluiting
8. Houder
9. EXTERNE-BATTERIJ-contacten
10. TELESCOOP-antenne
11. AUTO-AFSTEM-toets
12. CLEAR-toets
13. FUNCTIEKEUZE-toets (volume, helderheid, kleur, contrast)
14. INSTEL-toets (volume, helderheid, kleur, contrast)
15. KANAAL-keuze-toetsen (Channel)

AFSTANDSBEDIENING

1. MUTE-toets (stomschakeling)
2. P.P.-toets (PREFERENCIAL PICTURE)
3. VOORKEUZE-toetsen
4. KANAAL-KEUZE-toets met een of twee cijfers
5. ZOEK-toets (afstemmen)
6. GEHEUGEN-toets (STORE)
7. ANALOOG-toets (functiekeuze)
8. INSTEL-toets (volume, helderheid, kleur, contrast)
9. KANAAL-toetsen
10. FIJN-AFSTEM-toets

Plaatsen van de batterij

1. Open de batterijlade en trek de batterijhouder er uit.
2. Plaats een CR2025 lithiumbatterij.
3. Sluit de batterijlade

Gebruik:

Richt de afstandsbediening op de sensor aan het toestel (1).

Maximale reikwijdte: 5 meter.

STROOMVERZORGING

Gebruik met een AC/DC-adapter 230V (wordt meegeleverd)

Verbindt de kabel van de AC/DC-adapter met de 12V-ingangsbus (4), deze bevindt zich aan de zijkant van het toestel.

Verbindt de AC/DC-adapter met een 230V \~ 50 Hz contactdoos.

Schuif de AAN-UIT-schakelaar (3) op ON.

Gebruik via autoaccu

Controleer of de auto uitgerust is met een stroomtoevoersysteem met negatieve massa van 12 V. Sluit de kabel aan op de 12V-bus (4) en aan de sigarettenaanstekerbus. Het toestel werkt op 11-15 V DC.

Gebruik met externe batterijen

1. Open de externe batterijhouder (wordt meegeleverd), door de kleine zwarte schroef los te draaien en het batterijvak open te schuiven.
2. Plaats 10x UM-3 (AA) oplaadbare accu's (Ni-MH aanbevolen). Let bij het plaatsen op de juiste polariteit.
3. Schuif de batterijhouder vanaf boven naar beneden en bevestig hem aan de achterkant van het toestel.
4. Verbindt de kabel van de AC/DC-adapter met de 12V-ingangsbus (4) die zich aan de zijkant van het toestel bevindt.
5. De oplaadbare accu's worden via de ingebouwde oplaadschakeling opgeladen, wanneer de adapter op de 230V-stroomverzorging aangesloten wordt. Laad de accu's nooit langer dan 12 uur op (normale oplaadtijd = 6 uur).

LET OP: indien u normale (niet oplaadbare) batterijen gebruikt mag de autoaccu- of de AC/DC-adapter nooit aangesloten worden!

Indien u deze aanwijzing negeert kunnen de batterijen exploderen!

Verwijder de externe batterijhouder indien u het toestel gebruikt via de autoaccu of via de stroomadapter.

BEDIENING

1. Verbindt de kabel van de AC/DC-adapter met de 12V-ingangsbus (4) die zich aan de zijkant van het toestel bevindt. Verbindt de AC/DC-adapter met een 230V \~ 50 Hz contactdoos.
2. Schuif de AAN-UIT-schakelaar (3) op ON.
3. Trek de telescoopantenne (10) volledig uit en draai deze tot een optimale ontvangst bereikt wordt.
4. Druk op de AUTO-toets (11) om het automatisch afstemmen (frequenties tussen VHF-1>VHF-3>UHF) en het programmeren van de ontvangen kanalen (max. 90 programmaplaatsen) te activeren. Door langer dan 3 sec. op de AUTO-toets te drukken kunt u van een frequentiebereik naar het andere springen. Voor het onderbreken van de automatische afstemming drukt u op een van de CH - / + toetsen (15).
5. Na het afstemmen van de frequenties drukt u op de CH - / + toetsen (15) om een TV-kanaal te kiezen.
6. Voor het instellen van het volume, helderheid, kleur en contrast drukt u eerst op de functiekeuzetoets (13) om de functie te selecteren en daarna regelt u de instellingen via de insteltoetsen V- en V+ (14).

Het volume kan direct via de V- en V+-toetsen (14) geregeld worden.

1. Sluit een hoofdtelefoon (wordt niet meegeleverd) aan op de hoofd-telefoonbus (7), indien u het geluid via een hoofdtelefoon wilt beluisteren.
2. Om het toestel uit te schakelen zet u de POWER-schakelaar (3) op OFF.

HANDMATIGE AFSTEMMING (alleen via afstandsbediening)

1. Druk kort op de Search-toets (5) aan de afstandsbediening. Op het beeldscherm verschijnt het frequentiebereik en de kleurbalk beweegt zich naar rechts. Nadat het beste beeld en de beste klank bereikt zijn stopt het zoeken. Druk op STORE (6) en voer het gewenste programma-nummer in. Druk nog een keer op STORE om de keuze te bevestigen. Wanneer u het gewenste kanaal niet gevonden heeft drukt u nogmaals op de Search-toets.

2. Herhaal punt 1. om verdere zenders op te slaan.

HANDMATIG FIJN-AFSTEMMEN

Normaalgesproken wordt automatisch het beste beeld verkregen. Echter door bepaalde omstandigheden, zoals bij zwakke signalen, een slecht antennesysteem of bij sterke interferenties door andere kanalen, kan met handmatig fijnafstemming een betere beeldkwaliteit verkregen worden.

Elk kanaal kan als volgt handmatig ingesteld worden:

1. Selecteer via de kanaaltoetsen +/- (15) het gewenste programma of voer via de cijfertoetsen (3) op de afstandsbediening direct het kanaal-nummer in.

2. Voor het instellen houdt u de FINE-toets (10) op de afstandsbediening ingedrukt

▲ voor fijnafstemming naar boven

▼ voor fijnafstemming naar beneden

1. Druk op de STORE-toets (6) en voer dan het gewenste programma-nummer in. Druk nogmaals op de STORE-toets (6).

MUTE-FUNCTIE (STOMSCHAKELING)

Met de MUTE-toets (1) op de afstandsbediening kan het geluid helemaal uitgezet worden. Wanneer op MUTE gedrukt wordt verschijnt het symbool van een luidspreker op het display, opgevolgd door "X". Druk nogmaals op MUTE om het geluid weer in te schakelen.

PREFERENCIAL PICTURE

U kunt bepaalde instellingen voor volume, helderheid, kleur en contrast opslaan, die telkens als u het toestel inschakelt, of als u op de P.P.-toets (2) op de afstandsbediening drukt, direct opgevraagd kunnen worden.

Stel eerst het gewenste volume, de helderheid, de kleur en het contrast in en druk dan op STORE (6) - de weergave op het beeldscherm verschijnt in rood. Als u nu op P.P. drukt en nog een keer op STORE wordt de weergave groen.

OVERSLAAN VAN KANALEN

1. Om een opgeslagen zender uit te sluiten drukt u op de CLEAR-toets (12) op het toestel. De "CLEAR"-aanduiding verschijnt in rood op het

beeldscherm.

1. Gebruik de CH -/+-toetsen om het programmanummer dat overgeslagen moet worden te selecteren.
2. Druk nog een keer op de CLEAR-toets. De aanduiding wordt groen.
3. Het overgeslagen programma verschijnt niet meer wanneer op de CH -/+-toetsen gedrukt wordt.

GEBRUIK ALS MONITOR

1. Om de televisie als kleurenmonitor te gebruiken, b.v. om een video-recorder of een videocamera aan te sluiten, verbindt u de A/V-kabel (wordt meegeleverd) met de A/V-ingangsbus (2) aan de zijkant van het toestel.
2. Schuif de POWER-schakelaar (3) op ON, om het toestel in te schakelen.
3. Druk aan het toestel op de volume-toetsen +/- (14) of op de afstandsbediening om het gewenste volume in te stellen.
4. Om het toestel uit te schakelen schuift u de POWER-schakelaar (3) op OFF.

TOEBEHÖREN

- Externe batterijhouder (zonder batterijen)

• AC/DC-adapter
• Sigarettenaansteker-adapter
• A/V RCA-kabel

BELANGRIJKE OPMERKINGEN

Vermijd plaatsen met een te hoge luchtvochtigheid en de nabijheid van water. Raak de televisie nooit aan met natte handen.

Vermijd plaatsen met extreem hoge of lage temperaturen, stof en overmatig zonlicht, b.v. in een voertuig.

Bescherm het toestel voor zware slagen.

Gebruik voor het schoonmaken van het toestel geen chemische oplosmiddelen (alcohol, benzine, terpentine enz.).

HULP BIJ EVENTUELE FUNCTIEPROBLEMEN

Symptomen en eventuele oorzaken

A) Geen beeld, geen geluid
- Stroomkabelverbinding controlleren
- Druk op de POWER-toets aan de televisie
B) Beeld goed, geen geluid
- Controleer of de MUTE-functie geactiveerd is, indien ja, nog een keer op MUTE drukken.
C) Geen beeld, goed geluid
- Helderheidscontrole instellen
D) Geen kleur
- Kleurcontrole instellen
- Controleer de afstemming, probeer eventueel met een fijnafstemming te verbeteren.
E) Beeld met "sneeuw", rumoerig geluid
- Controleer en draai de antenne
F) Lijnen met punten of strepen
- Dit kan veroorzaakt worden door plaatselijke storingen (b.v. voertuigen, neonlampen, haardroger enz.)
- Stel de antenne opnieuw in om de storingen te verminderen.
G) Dubbel beeld
- Dit kan door signaal reflecties van in de buurt zijnde bergen of hoge gebouwen veroorzaakt worden.
H) Storingen van de afstandsbediening en reikwijdtebeperking
- Controleer de batterijen, eventueel vervangen
- Infrarode-sensorvenster aan het toestel (1) schoonmaken.

TECHNISCHE GEGEVENS

Type beeldscherm : LCD-TFT

Afmeting beeldscherm : 14 cm (5,6")

Geheugenplaatsen : 90

Ingang video : 1Vp-p (75 Ohm)

Ingang audio : 100-300 MV (RMS)

Resolutie display : 960 (h) x 234 (v) punten

Actief oppervlak : 110,2 (h) x 84 (v) mm

Uitgang audio : 0,5 W (max)

Voedingsspanning : DC 11V-15V (1A)

Stroomverbruik : 6 W

Afmetingen (lxhxb) : 155 x 135 x 48 mm

Gewicht : 650 g

l.v.m. permanente verbeteringen blijft de verandering van de technische specificaties en het design onder voorbehoud van wijziging zonder voorafgaande kennisgeving.

Algemene "Roadstar" garantiebepalingen

1. De firma "Roadstar" garandeert - door de eigen organisatie en met de hierna genoemde modaliteiten - voor het juist functioneren en een feilloos product met de merknaam "Roadstar" - tijdens de onder punt 4 van deze gebruiksaanwijzing gedefinieerde garantieperiode.
2. Indien een product niet juist functioneert of een fabricagefout opwijst, zal "Roadstar" via uw leverancier of door de fabriek zelf voor een reparatie zorgen, oftewel indien een reparatie niet meer mogelijk is een vervangend product leveren.
3. Indien een product niet juist functioneert of een fabricagefout opwijst, moet de eindverbruiker dit aan Conrad Electronic Nederland kenbaar maken.
4. De garantieperiode bedraagt 24 maanden en geldt vanaf de aankoopdatum. In landen buiten de EU is de garantieperiode volgens de daar

geldende wetten geregeld.

1. Buiten garantie vallen natuurlijke slijtageonderdelen, esthetische onderdelen, producten met een beschadigd garantiezegel of onleesbare serienummer, alsook schades die per toeval, door nalatigheid, ongeoorloofd gebruik, door gebruik van niet originelen onderdelen, ongeschikte verpakking of uit andere gronden veroorzaakt zijn die niet te wijten zijn aan de "Roadstar" producten.
2. Deze "Garantie" beïnvloedt niet de rechten van de verbruiker volgens richtlijn 99/44/CE.
3. Verdere informatie vindt u op internet onder www.roadstar.com of stuur een e-mail aan [e-mail].
