Producttype	Satellietontvanger (DVB-S/S2)
Merk	Rebox
Model	RE-2701SPVR
Afmetingen (ca.)	300 x 200 x 50 mm
Gewicht (ca.)	1,5 kg
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	Max. 25 W
Video-uitgangen	CVBS (RCA), RGB (SCART), composiet
Audio-uitgangen	Stereo RCA, digitaal optisch (SPDIF), digitaal coaxiaal (SPDIF)
Aansluitingen	2x SCART (TV/VCR), RF in/uit, 2x USB 2.0, RS-232, LNB in/uit
Common Interface	2x CI-sleuf
Display	8-digit VFD
Ondersteunde bestandsformaten	MP3, JPEG
Opnamefunctionaliteit	Externe USB HDD, timeshift (max. 2 uur), EPG-reservering
Maximaal aantal kanalen	10.000
DiSEqC-ondersteuning	1.0, 1.2, USALS
Blind scan	Ja
Multi-LNB	Ja
Kinderslot	Ja, met PIN-code
OSD-talen	Meertalig, waaronder Nederlands
Reiniging	Zachte doek met milde zeepoplossing
Veiligheid	Behuizing niet openen; stekker uit bij langdurig niet gebruiken
Garantie	2 jaar (standaard)

Veelgestelde vragen - RE-2701SPVR Rebox

Hoe sluit ik de Rebox RE-2701SPVR aan op mijn tv?

Sluit de schotelantennekabel aan op LNB IN. Gebruik de TV SCART of RCA (video/audio) voor verbinding met de tv. Voor RF-aansluiting sluit u de RF OUT aan op de tv. Zie het aansluitdiagram in de handleiding.

Hoe stel ik de schotelantenne in?

Ga naar Menu > Installatie > Schotelantenne instelling. Selecteer uw satelliet, stel de LNB-frequentie en DiSEqC in indien nodig. Gebruik de signaalsterkte-indicator om de schotel te richten.

Hoe neem ik een programma op?

Sluit een externe USB HDD aan. Druk op de Opname-knop voor directe opname. Voor een geplande opname gebruikt u EPG of Timer Manager in het menu Configuratie.

Hoe gebruik ik de timeshift-functie?

Zet Time Shift (USB) op Aan in Menu > Utilities > Opname opties. Druk tijdens live tv op Pauze om het programma te stoppen. Druk nogmaals op Pauze of Play om verder te kijken.

Mijn afstandsbediening werkt niet, wat moet ik doen?

Richt de afstandsbediening op de ontvanger en controleer of er geen obstakels zijn. Vervang de batterijen door nieuwe met juiste polariteit. Druk op een willekeurige toets om te testen.

Hoe voeg ik een zender toe aan mijn favorietenlijst?

Open de zenderlijst met OK. Druk op de groene knop om een zender aan een favorietengroep toe te voegen. Druk op FAV om de favorietenlijst te bekijken.

Wat moet ik doen als er geen signaal is?

Controleer de aansluiting van de LNB-kabel en de schotelantenne. Ga naar Menu > Installatie > Schotelantenne instelling en controleer het signaalniveau. Stel indien nodig de schotel bij.

Hoe stel ik het kinderslot in?

Ga naar Menu > Configuratie > Kinder slot. Voer de standaard PIN-code 0000 in. U kunt de leeftijdsgrens instellen en toegang tot menu's blokkeren. Wijzig de PIN via Veranderen Pin code.

Kan ik de ontvanger aansluiten op een digitale audioversterker?

Ja, gebruik de optische of coaxiale SPDIF-uitgang van de ontvanger en sluit deze aan op de digitale ingang van de versterker. Zorg dat de versterker is ingesteld op de juiste bron.

Hoe werk ik de software van de Rebox RE-2701SPVR bij?

Download de nieuwste firmware van de Rebox-website. Plaats deze op een USB-stick. Steek de stick in de USB-poort en ga naar Menu > Utilities > USB en kies de optie om de software bij te werken. Volg de instructies op het scherm.

GEBRUIKSAANWIJZING RE-2701SPVR Rebox

Veiligheidsvoorschriften 2

1. Belangrijke Veiligheid instructies
2. Opmerkingen

Voor u begint 4

1. Kenmerken
2. Accessores

Bediening en functies 6

1. Bedieningspaneel voorzijde
2. Bedieningspaneel achterzijde
3. Afstandsbediening

Aansluiten 10

1. Ontvanger op TV via RF
2. Ontvanger op TV en VCR
3. Ontvanger op digitale Audio apparatuur
4. Verbinding met de schotelantenne

Functie overzicht 14

1. Kanalen kiezen
2. Informatic display
3. Multi-kanalen display
4. Electronic Program Guide(EPG)
5. Satellictlijst
6. Favoriete kanalenlijst
   7.Geluidsvolume controle
7. PAUSE
8. Ondertiteling
9. Audiospoor
10. Time shifting gebruiken, opnamen en weergave

Installatie 21

1. Configuratie
2. Installatie
3. Utilities
4. Codeersystem
5. Kanalenlijst

Problemen oplossen 30

Technische specificaties 31

Safety Precautions

1. Belangrijke informatie

• Wees er zeker van dat u deze handleiding leest, voordat u begint met het bedienen van de ontvanger.
• Open de behuizing niet. Het is gevaarlijk om de binnenkant van de ontvanger aan te raken, in verband met mogelijke elektrische schokken.
• Gebruik een zachte doek en een milde oplossing van afwasmiddel en water om de behuizing schoon te maken.
• Wanneer de ontvanger voor langere tijd niet gebruikt is, trek de stekker dan uit het stopcontact.
• Sluit geen kabels/snoeren aan of vervang deze niet wanneer de ontvanger is ingeschakeld.
• Gebruik geen beschadigd netsnoer, welke brand of een elektrische schok kan veroorzaken.
• Raak geen netsnoer met natte handen. Het kan een elektrische schok veroorzaken.
• Plaats de ontvanger in een goed geventileerde en niet verwarmde omgeving.

Algemene informatie

Deze handleiding voorziet in een complete instructie om de ontvanger te installeren en gebruiken.

Alle functies van de ontvanger kunnen uitgevoerd worden door middel van de knoppen op de afstandsbedlening. Sommlige van de functies kunnen ook uitgevoerd door middel van de knoppen op de voorzijde van de ontvanger.

Deze ontvanger is gemakkelijk te gebruiken.

Als u enige problemen heeft met de werking van uw ontvanger, raadpleegt u dan de relevante paragraaf van deze handleiding, neem contact op met uw dealer, mailt u naar [e-mail] of surf naar www.rebox.tv, klik op uw land en kijk bij Veelgestelde Vragen (FAQ) of u daar uw antwoord kunt vinden.

Waarschuwing

Voorkom elektrische schokken en brand, laat geen vacht in het apparaat komen.

2. Opmerking

Laat alleen gekwalificeerd personeel aanpassingen of modificaties op het apparaat uitvoeren.

Verwijder niet de deksel van het apparaat, dit kan een elektrische schok veroorzaken.

√ Time Shift functie met een USB 2.0 HDD (max. 2 uur)
√ Opnamen en weergave op een externe USB 2.0 HDD
√ Opnamen via EPG
√ Opnamen enTime Shift functie simultaan
√ Opnamen en weergave simultaan (een kanaal)
√ 8 Digit VFD in het front
√ 2 Common Interface sloten

√ 2 x USB 2.0 Host Support (MP3 Player & JPEG Viewer)
√ Software & Channel Data overdracht via USB
√ MPEG-II Digital & Full DVB Compliant
√ Blind Scan
√ Multi-LNB ondersteuning via DISEqC protocol Versle1.0, 1.2 en USALS
√ Multi-Satelliet zoeken
√ Ondersteuning EPG (Electronic Program Guide)
√ On-Screen Display met 65535 kleuren volledige resolutie,
√ Favorleten groepen
√ Kanalen Controle bij Favorieten, vastzetten, overslaan, verplaatsen en verwijderen.
√ Kanalen sorteren op alfabetische, transponder en CAS volgorde
√ Multi-taal ondersteuning (OSD & Menu)
√ Teletekst Support
√ Maximum 10,000 kanalen programmeerbaar
√ Multi-picture Display
√ Kinder slot / Systeem slot / Installation slot
√ CVBS Video & Audio uitgang via RCA
√ CVBS, RGB Video & Audio uitgang via TV SCART
√ Optical & Coaxiaal uitgang voor digitaal audio

2. Accessores

NOTE

Als iets van de bovenstaande lijst niet aanwezig, neem dan contact op met uw leverancier.

Bediening en functies

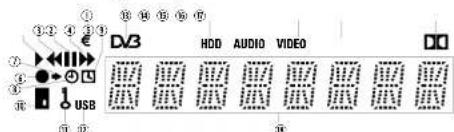

de VFD display bestaand uit 8-digit karakters met verschillende symbolen. Het karakter en symbolen geven de status van de ontvanger als volgt weer.

① € : geeft een kanaal aan waarvoor een abonnement nodig.
② ▶: weergave symbool.
①◀: teruqspoel symbool.
④ : pause symbool.
③ ▶: vooruitspoel symbol.
⑥ : opname symbool.
① ◆: Indicator voor ontvangst van afstandsbediening commando's.
⑧ ⏻: indicator voor de sleep timer instelling.
④: indicator voor dat een timer actief is.
⑪: Indicator dat een smartcard aanwezig is.
(ii) 1: Indicator dat een kanaal op slot zit.
⑪ USB: Indicator dat een extern USB apparaat is aangesloten.
⑪ DVB: indicator door live TV.
⑭ HDD: Indicator dat de set-top box toegang heeft tot de file op het externe USB apparaat.
⑮ AUDIO: Indicator voor een radio kanaal.
⑯ VIDEO : Indicator voor een TV kanaal,
⑰: Indicator dat het kanaal Dolby digital audio ondersteunt.
⑭: Display kanaalnaam, tijd en andere informatie.

1. POWER knop : Aan/Uit knop.

3. CH Op/Neer Knop :

Kanalen klezen in normaal modes, beweegt de indicatiebalk OP/NEER In menu modes.

2. Achterzijde Paneel

1. LNB IN : Schotelantenne ingang.
2. LNB OUT: Doorlus schotelantenne ingang voor een tweede digitale ontvanger,
3. AUDIO L/R : Stereo audio-uitgang voor TV of audio apparatuur,
4. VIDEO : Composiet video uitgang voor TV/monitor.
5. SPDIF : Digitale audio-uitgang voor digitale geluidsapparatuur. (Coaxiaal)
6. VCR SCART : SCART ingang / -uitgang (audio/video) voor VCR.
7. TV SCART : SCART uitgang (audio/video) voor TV.
8. RF OUT : Analoge televisie uitgang.
9. RF IN : Analoge televisie ingang.
10. RS-232C : Seriele poort voor firmware-update en data transfers.
11. SPDIF : Digitale audio-uitgang voor digitale geluidsapparatuur.(Optisch)
12. USB : Aansluiting externe USB apparatuur,
13. POWER : Aan/uit schakelaar.

3. Afstandsbediening

1. Aan/Uit knop : Schakelt de digitale ontvanger aan/uit.
2. MUTE: Schakelt het geluid aan/uit.
3. UHF : afstelling UHF kanaal.
4. SLEEP : instelling slaapstand.
5. TV/SAT : Schakelt deTV uitgang tussen de digitale ontvanger en de the cable input STB mode en UHF/VHF antenna input(TV mode).
6. TV/RADIO : Schakelt tussenTV en Radio kanalen.
7. Cijfertoetsen: Cijfertoetsen worden gebruikt om een kanaal te selecteren.
8. EPG (Electronic Program Guide) : Opent de elektronische programmagids.

9. INFO : Geeft informatie weer van het programma dat wordt bekeken.

10. MENU : Opent het hoofdmenu of het voorgaande menu.

11. EXIT: Sluit elk menu.
12. Navigatie toetsen : Toetsen voor het navigeren door de diversen menu's.
13. OK : Opent de kanalenlijst en selecteert een onderwerp in een menu of lijst.
14. Pagina omhoog/naar beneden : Schakelt tussen volgende of vorige pagina indien meerder pagina's Beschikbaar zijn.
15. Vorige: Schakelt naar vorig kanaal.
16. SAT: Schakelt tussen satelliet groepen.
17. Favorieten: Schakelt tussen favorieten groepen.
18. Kleuren toetsen : Gebruikt voor speciale functies in menu's. Rode toets wordt gebruikt voor het toevoegen of verwijderen van en functie. Groene toets wordt gebruikt om naar de volgende functie te schakelen. Blauwe toets wordt gebruikt voor het weergeven van multiweergaven van kanalen.
19. Weergave lijst: Toont de opname lijst
20. Ondertiteling : Toont de meertalen optie voor de ondertiteling.
21. Pauze : Schakelt het programma in pauze stand. Druk nogmaals op de toets en het programma gaat verder.
22. TELETEXT : Toont de digitale teletext service.
23. Vorige bestand: Weergave vorig MP3 bestand in MP3 weergave modes.
24. Volgende bestand: Weergave volgende MP3 bestand in MP3 weergave modes.
25. Vooruitspoelen : Start vooruitspoelen of versnelde weergaven. Instellen van weergave snelheid.
26. Terugspoelen : Start terugspoelen of slow motion weergaven.
27. Record : Start opnamen.
28. Weergave : Geeft de voortgang van de weergave aan. Start weergave op normale snelheid. Start normale weergave na afwijkende weergave snelheid
29. Stop : Stopt time shifting, tijdens weergave of opnamen.

Opmerking

Plaats de batterijen met de juiste polarisatie (+/-)

Aansluitdiagram

1. Ontyanger op TV met RF aansluiten

1. Sluit de schotelantenne kabel aan op LNB IN.
2. Sluit de TV antenne aan op RF IN.
3. Sluit de RF OUT van de digitale ontvanger aan op RF IN van de TV.
4. Sluit de VIDEO en de AUDIO L, R aan op de VIDEO IN en AUDIO L, R IN van de TV.
5. Sluit de TV SCART van de digitale ontvanger aan op de SCART van de TV.

2. Ontyanger op TV en VCR aansluiten

1. Sluit de schotelantenne kabel aan op LNB IN.
2. Sluit de TV antenne aan op RF IN van de digitale ontvanger.
3. Sluit de RF OUT van de digitale ontvanger aan op de RF IN van de VCR.
4. Sluit de RF OUT van de VCR aan op de RF IN van de TV.
   5.Sluit de TV SCART van de digitale ontvanger aan op de SCART van de TV.
5. Sluit de VCR SCART van de digitale ontvanger aan op de SCART van de VCR.
6. Sluit de andere connectoren aan zoals eerder beschreven, 1. Ontvanger op TV met RF aansluiten,

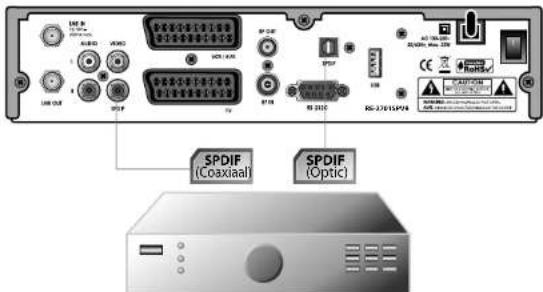

3. De ontvanger aansluiten op Digitale Audio apparatuur

1. Voor een hoogwaardig audio kwaliteit, kan de digitale audio uitgang worden gebruikt. Sluit de digitale uitgang (SPDIF) van de ontvanger aan op digital audio input van de audio apparatuur.
2. Sluit de andere connectoren aan zoals eerder beschreven.

Digital audio apparatuu

4. Schotelantenne aansluiten

1. Aansluiten van een eenvoudige schotelantenne: Sluit de Schotelantenne kabel aan op de LNB IN.

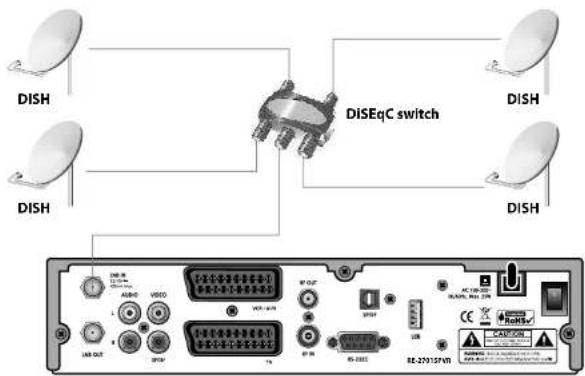

1. Gebruik een DiSEqC schakelaar: Sluit de uitgangskabel van de DiSEqC schakelaar aan op de LNB IN connector van de digitale ontvanger.

1. Gebruik een DISEqC motor: Sluit de kabel naar de DISEqC motor aan op de LNB IN connector van de digitale ontvanger.

Installatie en werking

1. Zender selecteren

Om een gewenste zender te selecteren, zijn de onderstand beschreven methods beschikbaar.

Voor het zappen tussen de verschillende zender kan men de Op/Neer knoppen gebruiken. Wanneer u drukt op de Op(Neer) knop zal de huidige zender worden vervangen door de volgende In de zenderlijst. U drukt verschillende malen op de Op/neer knoppen totdat u de geweeste service heeft gevonden.

1.2 Gebruik van de cijfertoetsen op afstandsbediening

Als het zendernummer bekend is, kunt u dit nummer via de cijfertoetsen in

1.3 Gebruik maken van de bestaande zenderlijst

Om een zender te kiezen uit een bestaande zenderlijst service, drukt u eerst op de OK knop voor het oproepen van de zenderlijst. Gebruik de navigatie knoppen voor het selecteren van de gewenste zender en druk op de OK knop.

Voor het navigeren in de zenderlijst display, kunt u ook de kleuren knoppen gebruiken. Rode Knop; de zenders op alfabetische, Transponder, groep en CAS volgorde zetten. Groene Knop; toevoegen van zenders aan een van de 10 favorieten.

2. Informatic scherm

Voor het bekijken van de huidige zender informatie druk u op de INFO knop. Het informatie schem zal verschijnen. Dit informatie schem zal automatisch verschijnen als ere en zender wisseling is. Het informatie schem bevat het zendernummer, zendernaam, wel of geen codering, teletekst aanwezig, ondertiteling aanwezig, Dolby Digital symbool, programmaduur enz. Door nogmaals op drukken op de INFO, kunt meer uitgebreide informatie krijgen.

3. Mozaïek weergave

Druk op de blauwe knop voor het oproepen van de een mozaiek weergave van de zenders. Druk op de Rode knop voor weergave van 9 of 12 zenders.

Elektronische Programma Gids (EPG) helpt u bij het navigeren door alle beschikbare opties. De EPG geeft de programma informatie, programma start/eind tijd en gedetailleerde informatie van de beschikbare zenders. De beschikbaarheid van de hoeveelheid van deze informatie is afhankel van de zender aanbieder.

1. Druk op de EPG knop, EPG menu verschijnt
2. Druk op de navigatie knoppen om naar een andere zender te schakelen of de vorige/volgende informatie.
3. Druk eenmaal op de EPG knop voor de volledige EPG (Entertainment Program Guide) weergave,
   Druk nogmaals op de EPG knop voor de EPG geselecteerde zender. Druk op de EPG knop om terug te gaan naar een vorige of volgende zender.
4. Druk op de groene knop om de EPG van de volgende dag te bekijken
   Druk op de rode knop om de EPG van de vorige dag te bekijken.
5. Selecteer het gewenste programma met de navigatie knoppen, om de timer te activeren druk op OK.
6. Een opname reservering maken via de EPG menu gaat als volgt:
7. Druk op de opname knop om het programma te reserveren. De reservering wordt nu aangegeven in het
8. Druk nogmaals op de opname knop om de reservering te verwijderen.

5. Satelliet Lijst

Druk op de SAT (satelliet) knop voor complete beschikbare satelliet lijst. Scroll met de navigatie knoppen door de satelliet lijst, u selecteert een satelliet door op de OK knop te drukken.

6. Favoriete Groep

Druk op de FAV (favoriet) knop voor alle favoriet groepen. Scroll met de navigatie knappen door de favoriet groepen lijst, u selecteert een favoriet groep door op de OK knop te drukken.

7. Geluidsniveau regelen

1. Voor regelen van het geluidsniveau tijdens het kijken van een programma, druk op de navigatie knoppen Links/Rechts.
2. Een geluidsniveau bar verschijnt oven in beeld.
3. Indien nodig, druk op de MUTE knop om het geluid af/aan te schakel.

8. PAUSE

Druk op de PAUSE knop om het beeld stil te zetten. Druk nogmaals op de PAUSE knop om het beeld verder te laten gaan.

9. Ondertiteling

Voor weergaven van programma ondertiteling druk op de SUBTITLE knop op de afstandsbedining.

10. Geluids spoor

Voor het selecteren van de wenste geluidspoor (andere taal) drukt op de AUDIO knop. Gebruik de navigatie knoppen om het gewenste geluids spoor te selecteren en druk op de OK knop om hiernaar over te schakelen.

11. Time shifting, Opname en Weergaye

11.1 Opname

① Opname mogelijkheden : Erzijn twee opname mogelijkheden. (Tijd reservering opname / Programma reservering opname).

a) Tijd reservering opname :

In het Timer Manager menu stelt u de opnametijd als volgt in; - Hoofdmenu - Configuratie - Timer Manager.

- Druk op de groene knop om een nieuwe timer te activeren.

- In het Timer Edit menu selecteert u de start tijd, eind date/time, modes, type (Opname/Weergave). Met een druk op de Ja knop bevestigt u het opname schema. U geeft in dit menu de begin-/eindtijd aan met een minimale tijdsduur van 5 minuten.

b) Programma Reservering Opname :

In het EPG menu kiest u het op te nemen programma.

- Tijdens het TV kijken drukt u op de EPG knop voor het openen van het EPG menu.

- Selecteer het programma wat u wilt opnemen en druk op OK. Het gereserveerde programma wordt nu aangegeven met een blauw weergave icoon. Het blauwe weergave icoon geeft aan dat de ontvanger overschakelt naar dit programma op de ingestelde tijd.

Blauw weergave icoon

- Als u een programma voor opname in de EPG selecteert, wordt deze automatisch in het Timer Event menu geplaatst.

② Directe Opname :

Op elk moment kunt u een opname starten door op de opname knop te drukken.

③ Aanpassen van de opname duur :

Tijdens de opname is het mogelijk de opnametijd aan te passen door nogmaals op de opname knop te drukken. De standaard opnametijd kan naar wens worden vergroot en verkleind.

④ Lange opnameduur:

Bij een lange opnameduur van 4GB of meer, worden extra files aangemaak van elk 4GB groot. (Bijvoorbeeld; aaa.ts, aaa.ts1, aaa.ts2... enz.) Letop, wis geen van de afzonderlijke files. Deze files zijn uitsluitend met een PC to bekijken.

⑤ Pauze tijdens opname

a) Druk op de PAUSE knop tijdelijk live programma stil te zetten, de opname op de extreme HDD stopt niet.

b) Druk nogmaals op de PAUSE knop, het live programma zal starten vanaf het pauze moment.

Installatie en werking

c) Druk op de PLAY knop om de opnamevoortgang te bekijken.

d) Tijdens weergave van de opnamevoortgang, kan met de RIGHT/LEFT navigatie knoppen vrij door de opnamentijd worden geschoven.

e) Druk op de STOP knop om de opname te stoppen. Om de start van de opname te bekijken druk de PREV FILE◀ ) knop.

11.2 Time shift

① Druk op de PAUSE knop om de live Programma te stoppen. De ontvanger zal het programma intern opnemen.

Opmerking

De time shift functie moet wel aanstaan in het hoofdmenu. Zie hoofdmenu - 3.3 Opname opties. (Pagina 33)

③ Druk nogmaals op de PAUSE knop. Het programma gaat verder vanaf het pauze moment.

③ Druk op de PLAY/TIMESHIFT knop om de programmaduur te bekijken.

Installatie en werking

④ Tijdens het bekijken van een TV programma kunt u met de navigatie knoppen rechts/links vrij door het opgenomen programma heen en weer bewegen.
⑤ Als u tijdens de time shift functie op de STOP knop drukt, schakelt de ontvanger over naar het live TV programma. Druk op PREV FILE(▲) knop om de startpositie van het opgenomen programma te verplaats

11.3 Weergave

① Druk op de Weergavelijst knop en de lijst wordt zichtbaar op het schem.

② Kies uit de lijst de gewenste opname en druk op de OK knop het afspelen van het opgenomen programma te starten.

③ Druk op de Rode knop van de weergavelijst om een afspeellijst samen te stellen.

① Druk op de Groene knop van de weergavelijst op een opname te verwijderen.

⑤ Druk op de Pauze knop om de weergave still te zetten.

Installatie en werking

Hoofdmenu

⑤ Druk nogmaals op de Pauze knop om de weergave te hervatten.

11.4 Bookmark

① Als de weergave voortgangbalk in het beeld verschijnt, kunt u naar de gewenste tijd toe bewegen en deze vastleggen door op de Rode knop te drukken. Bookmark(s) worden weergeven met een Groene lijn in de voortgangbalk.

② Door een druk op de Rode knop kunt u de voortgangsbalk activeren om uw bookmark(s) toe te voegen.

③ Op de voortgangsbalk kunt u de bookmarks vrij bewegen door op de Groene knop te drukken.

④ Om een Bookmark te verwijderen, selecteert u de bookmark en drukt nogmaals op de Rode knop.

11.5 Trick mode

① Om een opgenomen TV programma versnelt weer te geven, drukt u op de FF Knop. Een keer drukken geeft 2X de normale snelheid. Als u nogmaals op de FF knop drukt wordt de snelheid 3X de normale snelheid.

② Om een opgenomen TV programma versnelt terug te "spoelen", druk u op de REW knop. Een keer drukken geeft 2X de normale snelheid.

Hoofdmenu

Druk op de MENU knop voor het hoofdmenu. De submenu's kunt u selecteren met de Navigatie knoppen. Het geselecteerde sub menu licht op. Om het submenu te activeren drukt u op de OK knop. Om terug te gaan naar het vorige menu drukt u nogmaals op de MENU knop. Als u het menu wil verlaten drukt u op de EXIT knop.

1. Configuratic

1.1 Tijdinstelling

③ Tijdsindeling : Er zijn twee mogelijkheden om de tijd in te stellen; Automatisch en Handmatig.

- Lokale offset : Geeft de tijdoffset in ten opzichte van de GMT tijd.

- Tijdsweergave overdag : Om de tijdsweergave overdag in te stellen, gebruikt u de Navigatie knoppen.

Handmatig instelling

- Datum : Voor de datum in, hiervoor gebruikt u de Navigatie knoppen.

U bevestigt de invoer door op de OK knop te drukken.

- Tijd : Voor de tijd in, hiervoor gebruikt u de cijfer knoppen.

② Tijdsweergave : Selecteert de tijdsweergave(12 Uur of 24 Uur) gebruik hiervoor de Navigatie knoppen.

③ Wek Modes : Stel de tijd in waarop de ontvanger automatisch aan gaat. Er zijn verschillende Wek

Modes in te stellen zoals Uit/Eenmalig/Dagelijks/wekelijks

- Wek op Datum : Stel de datum in voor het opstarten van de STB. Druk op de OK knop voor de kalender.

- Wek Dagelijks : Stel de dag in voor het opstarten van de STB.

- Wek Tijd : Stel de start tijd in met de cijfertoetsen.

- Wek voor een TV programma : Selecteer het TV programma op de STB.

Druk op de OK knop voor de programmalijst.

④ Slaapstand : Stel de tijd in waarop de STB naar stand-by schakelt. Er zijn verschillende Slaapstanden

in te stellen zoals Uit/Eenmalig/Dagelijks/wekelijks.

- Slaapstand op Datum: Stel de datum in voor slaapstand op STB. Druk op de OK knop voor de kalender.

- Slaapstand Dagelijks : Stel de dag in voor de staapstand van de STB.

- Slaapstand Tijd : Set de staapstand in met de cijfertoetsen.

1.2 Timer Manager

Toevoegen van een timer of het aanpassen van een bestaande timer.

① To add new timer entry:

Druk op de Groene knop. Het timer scherm verschijnt. Stel de start datum, tijd, duur en TV programma In. Er zijn verschillende Timer Modes beschikbaar zoals, Eenmalig/Dagelijks/Wekelijks.

I hebt de volgende timerfuncties zoals 'Opnome' of 'Weergave'.

'Opname': De STB start de opname van het gewenste TV programma op de ingestelde tijd.

'Weergave': De STB zal overschakelen naar het gewenste TV programma op de ingestelde tijd.

② TAanpassen van een bestaande timer :

Selecteer de aan te passen timer en druk op de OK knop.

③ Verwijderen van een bestaande timer :

Selecteer de te verwijderen timer en druk op de Rode knop.

Opmerking

Als er een timer wordt toegevoegd via het EPG menu, zal deze automatisch aan de timer manager worden toegevoegd.

1.3 Menu Instellingen

① OSD Transparantie niveau : Stel de OSD transparantheld type in.

② Informatie Box Positie : Stel de Informatieve box positie in.

① Informatie Box weergave tijd

Stel de weergaven duur in van de informatie box.

④ Volume Box weergave tijd : Stel de weergaven duur in van de volume box.

⑤ EPG OSD Type

'Transparantie niveau': instelling voor het weergeven van een Tv-programma in de achtergrond

tijdens het EPG menu.

'Beeld weergave in menu': Druk op de EPG knop, selecteer het TV programma box voor verkleinde

weergave.

© EPG weergave tijd : weergave tijd instelling voor de EPG.

① Zapping mode : zapping mode instelling. Zwart scherm tijdens het zappen tussen de TV programma's.

Freese weergave van het laatste programma ttijdens het zappen

1.4 Kinder slot

Toegang to menu's en programma's kan worden afgeschermd met een 4-digit code welke in te stellen is door de gebruiker. Wanneer u het kinderslot menu wil openen zal een pop-up scherm vragen om de PIN code.

Opmerking

De standaard PIN code is '0000'.

① Leeftijdsgrens :

Stelt de beveilig in op basis van de kijkwijzer. Het kinderslot is gebaseerd
op de leeftijdgrens.
① Veranderen Pin code
Voor het veranderen van de PIN code, gebruikt u de Cijfer toetsen. Ter controle moet noqmaals de nieuwe PIN code worden ingevoerd.
③ Systeemtoegang : Stelt de systeemtoegang in.
④ Installatie : Stelt de toegang in tot het installatie menu.
⑤ Configuratie : Stelt de toegang in tot het configuratie menu.
© Edit Service : Stelt de toegang in tot het edit Service menu.

1.5 Taal instelling

① Taal menu : Selecteer de gewenste taal met de navigatie toetsen.
① Audio taal : Selecteer de standaard taal instelling voor het audio. Als de instelde taal niet aanwezig Is, schakelt de STB automatisch over naar de standaard taal.
③ Taal ondertiteling : Stel de standaard taal in voor de ondertiteling.

1.6 A/V Uitgang Instellingen

① TV Type : Selecteer TV type.(PAL/NTSC/Auto) In Auto mode, zal de STB automatisch NTSC of PAL selecteren afhankelijk van het TV programma.
① TV Aspect Ratio : Selecteer het aspect ratio van de TV waarop de STB is aangesloten.(4:3/16:9)
① Display Formaat : Selecteer het formaat van het TV programma op de TV. (Letter Box/Pan Scan) Voor 16:9 modes is deze optie niet beschikbaar.
④ Video-uitgang instellingen

Bij gebruik van een SCART kabel tussen de STB en TV, zijn de volgende instellingen mogelijk: CVBS of RGB.

⑤ Geluidsinstellingen : Bij gebruik van de RCA jacks, zijn de volgende instellingen mogelijk: Stereo/Mono/Left/Right.
① RF Type : Selecteer de RF type. (PAL G/I/K)
① RF Channel : Selecteer het RF channel. (21\~69)
⑧ Beeldinstelling : Helderheid, contrast en kleur instelling.

2. Installatie

2.1 Schotelantenne instelling

Selecteer de schotelantenne en LNB instelling. De instellingen van dit menu worden gebruikt in alle andere menu's tijdens het scannen.

① Satelliet : Select the satelliet om services te scannen. - Druk op de Links/Rechts toetsen om de gewenste satelliet te selecteren. - Selecteer de satelliet. - Als de gewenste satelliet niet in de satellietlijst voorkomt, kies User Defined
② Frequentie : Selecteer de frequentie voor het controleren van het signaal.
① LNB Spanning : Selecteer de LNB spanning.
④ LNB Type : Selecteer het LNB type.
⑤ LNB Frequentie : Selecteer de L.O. frequentie van de LNB. - Gebruik de Links/Rechts toetsen om de LNB frequentie te selecteren. - Indien de LNB frequentie niet in de lijst staat, kan deze handmatig met de Cijfer toetsen worden toegevoegd. - Voor een Universelle LNB type, beide 9750 en 10600 frequenties zijn beschikbaar. De LNB 22KHz instelling is nu niet beschikbaar.
① LNB 22 KHz : Bij gebruik van een dual LNB of twee schotels aangesloten op en 22 KHz schakelbox, met de 22 KHz kan worden geschakeld tussen de LNB's of schotelantennes.
① DiSEqC 1.0: Bij gebruik van een DiSEqC 1.0 schakelaar, selecteer een van de DiSEqC ingangen.
① DiSEqC 1.1: Bij gebruik van een DiSEqC 1.1 schakelaar, selecteer een van de DiSEqC ingangen.
⑤ Service zoeken : Druk op de OK knap voor het service zoek menu.

2.2 Positioner Instellingen

① Satelliet: Selecteer de satelliet waarop u de services wilt zoeken.
- Druk op de Links/Rechts toetsen om de satelliet te selecteren.
- Selecteer de satelliet.
- In de gewenste satelliet niet in de lijst voorkomt, selecteer Gebruiker gedefinieerd.

② Frequentie : Selecteer de frequentie om het antennesignaal te controleren.

① Positioner : Selecteer de positioner.

Opmerking

- Schotelantenne

Druk op de OK knop om direct naar de antenne-instelling menu te gaan - Service zoeken :

Druk op de OK knop om direct naar het Service zoeken menu te gaan.

DiSEqC 1.2 instellen

- Move : Om de antenne te bewegen, druk op de Links/Rechts toetsen

Voor de positioner commando's, drukt op de OK knop. De beschikbare positioner commando's verschijnen.

Gebruik van USALS

- Move : Om de antenne te bewegen, druk op de Links/Rechts toetsen - Dish Longitude : Stel de longitude in met de Cilfer toetsen.

- Go To : Druk op de OK knop om de schotelantenne naar de instelde positie te draaien.

③ Schotelantenne instelling : Druk op de OK knop om direct naar het schotelantenne menu te gaan,

① Service zoeken : Druk op de OK knop om direct naar het Service zoeken menu te gaan.

2.3 Service zoeken

① Satelliet: Selecteer de gewenste satelliet voor het service zoeken.

③ Zoek modes: Selecteer een van de volgende zoek modes.

Automatische zoek modes

- Zoek type : Selecteer het gewenste zoek type.

- Netwerk zoeken :

U kunt dit uit of aan zetten. Wanneer u deze op aan zet, kan u meer transponders vinden als u de home transponder gebruikt. Tijdens he zoeken kijkt de STB naar de NIT, als in de NIT meerdere transponder frequenties staan, zal de STB ook deze transponders doorzoeken. Schotelantenne instellingen :

Druk op de OK knop om direct naar de schotelantenne instellingen menu te gaan.

- Positioner instellingen : Druk op de OK knop om direct naar het positioner instelling menu te gaan.

- Start zoeken : Druk op de OK knop om het zoeken te starten.

Blind zoek Modes

- Frequentie : Selecteer automatisch zoek voor alle frequenties, Selecteer handmatig zoeken voor een enkele frequentie.

- Polarisatie : Selecteer de horizontale of verticale polarisatie.

- Zoek type : Selecteer zoek type.

- Start zoeken : Druk op de OK toets om het zoeken te starten.

- Antenne Instellingen : Druk op de OK toets om direct naar het antenne instellingen menu te gaan.

Handmatig zoek Modes

Frequentie : Selecteer de frequentie uit de lijst.
Symbool rate : Stel de symbool rate in met de Cijfer toetsen.
Polarisatie : Selecteer de horizontale of verticale polarisatie.
- Zoek type : Selecteer zoek type.

Netwerk zoeken:

U kunt dit uit of aan zetten. Wanneer u deze op aan zet, kan u meer transponders vinden als u de home transponder gebruikt. Tijdens het zoeken kijkt de STB naar de NIT, als in de NIT meerdere transponder frequenties staan, zal de STB ook deze transponders doorzoeken.

- Start zoeken : Druk op de OK toets om het zoeken te starten.

Antenne Instellingen : Druk op de OK toets om direct naar het antenne instellingen menu te gaan.

Advanceerde zoek Modes

Frequentie : Selecteer de frequentie uit de lijst.
- Symbool rate : Stel het symbool rate in met de Cijfer toetsen.
Polarisatie : Selecteer de horizontale of verticale polarisatie.
- Video PID : Stel de video PID in met de Cijfer toetsen.
Audio PID: Stel de audio PID in met de Cijfer toetsen.
- PCR PID : Stel de PCR PID in met de Cijfer toetsen.
- Start zoeken : Druk op de OK knop om het zoeken te starten.

2.4 Systeem herstel

① Systeem herstel naar de fabrieksinstellingen:
In dit menu heeft u de mogelijkheid om de ontvanger geheel terug te zetten naar de fabrieksinstellingen Druk op de OK knop om alle service instellingen te wissen en de fabrieksinstelling terug te zetten.

① Systeem herstel naar eerder opgeslagen instelling :

In dit menu heeft u de mogelijkheid om de ontvanger terug te zetten naar eerder opgeslagen instellingen. Druk op de OK knop om eerder opgeslagen instellingen terug te zetten in de ontvanger.

① Opslaan van systeem instellingen :

Als u systeem en service instellingen wilt opslaan. Druk op de OK knop om de huldige instellingen op te slaan.

2.5 Systeem Informatie

Hierin kunt u de algemene hardware en software informatie van de ontvanger terug vinden.

3. Utilities

3.1 USB

① Configuratie : De STB heeft twee USB poorten. Een aan de voorkant en een aan de achterkant. Met deze optie kunt u de USB poorten activeren of uitzetten

- Achter : Activeren van de USB poort aan de achterkant. In deze situatie is de USB poort aan de voorkant niet beschikbaar.

- Voor : Activeren van de USB poort aan de voorkant. In deze situatie is de USB poort aan de achter kant niet beschikbaar.

- Auto Detect : Activeert automatisch de USB poort waaraan het externe USB apparaat is aangesloten.

② MP3 Player: Sluit een extern USB stick aan voorkant op de USB port aan. Druk op de OK knop de inhoud van de USB stick te lezen. Selecteer het MP3 file welke u wilt afspelen.

① Image Viewer : Selecteer een image file (JPEG formaat) van de externe USB stick voor weergaven en druk op de OK knop.

④ Formatteren : Voor gebruik van een externe USB apparaat is het aanbevolen om het eerst te formatteren zie Formatteren (USB) menu.

Tijdens het formatteren gaat alle data op het USB apparaat verloren.

3.2 Opname opties

① Overzetten van alle system data naar een extern USB apparaat : In dit menu kunt u alle systeem en service data opslaan voor later gebruik op een extern USB apparaat. Druk op de OK knop om de huidige system en service data op te slaan.

① Overzetten voor service data naar een extern USB apparaat: In dit menu kunt u alle service data opslaan voor later gebruik op een extern USB apparaat. Druk op de OK knop om de service data op te slaan.

③ Terugzetten data van een extern USB apparaat : In dit menu kunt u eerder opgeslagen date van een extern USB apparaat terugzetten. Druk op de OK knop om de data terug te zetten.

3.3 Opname opties

① Opname Stop waarschuwing: 'Aan': Wanneer u op de STOP knop drukt tijdens een opname, zal de STB om een bevestiging vragen. 'Uit': Wanneer u op de STOP knop drukt tijdens een opname, zal de STB direct stoppen met opnemen.

⑦ Time Shift(USB): U kunt de maximale time shift tijd instellen: 30 Min / 60 Min / 120 Min. De time shifting functie werkt automatisch met de ingestelde tijd als er voldoende ruimte is op het externe USB apparaat. Als deze optie 'Uit' is geschakeld zal de time shifting niet werken.

3.4 Kalender

Druk op de OK knop voor de kalender. Gebruik de Navigatie knoppen om een datum te selecteren

3.5 Calculator

Druk op de OK knop voor de rekenmachine. Gebruik de Navigatie toetsen, Cijfer toetsen en de OK knop.

3.6 Spel

Eijn twee spellen. (CAKEPIA, TETRS) Selecteer het gewenste spel met de Navigatie knoppen en druk op de OK knop.

4. CA

4.1 CAM Initialiseren

Voor het bekijken van een gecodeerd TV programma, heeft u een Conditional Access Module(CAM) module nodig en een smart card van de service provider.

① Plaats de CAM module met een geldige smart card in het CI slot.
④ De volgende melding verschijnt op het scherm 'CI Initialiseren...'.
③ Na initialiseren, kunt u het gecodeerde TV programma zien.

4.2 CAM informatie

U kunt de huldige status van de CAM zien.

① Selecteer het gewenste CI slot met de Navigatie toetsen en druk op de OK knop.
⑦ Als de CAM beschikbaar is, kunt u de status informatie van elke CAM bekijken.

Opmerking

De informatie weergaven is ofhankelijk van het type CAM module

Om een Conax gecodeerd TV programma te bekijken heeft u een Conax smart card van de service provider nodig.

① Plaats een geldige smart card in de smart card slot.
④ De melding 'Smart card Initialiseren...' verschijnt in het scherm.
① Na deze melding kunt u het gewenste TV programma bekijken.

4.4 Smart kaart informatie

U kunt de status van de smart card uitlezen. ① Selecteer het slot met de waarin de kaart zit met de Navigatie toetsen en druk op de OK knop.

5. Service Lijst

5.1 Service Lijst Manager

De service Lijst Manager menu verschijnt wanneer u op de OK knop drukt. U selecteert de Edit Mode door op de Gele knop te drukken.

① Blokkeren van Services :

Alle beschikbaar services in de servicelijst staan aan de linkerzijde van het beeld, aan de rechterzijde staan de geblokkeerde service. Gebruik de Navigatie toetsen om een service te selecteren. Druk op de OK knop om de service te verplaatsen naar de rechterzijden. De services zijn nu geblokkeerd.

② Verplaatsen van Services :

Alle beschikbare services in de servicelijst staan aan de linkerzijde van het beeld, de te verplaatsen services staan aan de rechterzijde van het beeld. Gebruik de Navigatie toetsen om de gewenste service te selecteren. Druk op de OK knop, om de geselecteerde services aan de rechterzijde van het beeld te verplaatsen naar de gewenste plaats in de servicelijst.

③ Verwijderen van Services :

Alle beschikbare services in de servicelijst staan aan de linkerzijde van het beeld. Gebruik de Navigatie toetsen om de gewenste service te selecteren. Druk op de Groene knop om de services te verwijderen.

② Overslaan van Services :

Alle beschikbare services in de servicelijst staan aan de linkerzijde van het beeld, aan de rechterzijde staan de service welke worden overgeslagen. Gebruik de Navigatie toetsen voor het selecteren van de gewenste service. Druk op de OK knop om de geselecteerde service te verplaatsen naar de rechterzijde van het beeld.

⑤ Selecteren van Favorieten :

Druk op de FAV knop voor de favoriet group lijst. Aan de linkerzijde van het beeld worden alle beschikbare services weergeven, aan de rechterzijde van het beeld staan de service welke in de favorieten lijst zijn opgenomen. Gebruik de Navigatie toetsen om de gewenste service the selecteren. Druk op de OK knop om een service toe te voegen of te verwijderen aan de favorieten lijst.

① Aanpassen van een Service Naam :

Alle beschikbare services staan aan de linker zijde van het beeld. Selecteer met de Navigatie toesten de gewenste service waarvan u de service naam wil aanpassen. Druk op de OK knop. Er verschijnt nu een virtueel toetsenbord. Gebruik de Navigatie toetsen en de OK knop om de service naam aan te passen.

5.2 Service Lijst Opties

① Service Lijst Preview

'Aon':

Nadat u een service heeft aangepast met de Navigatie toetsen drukt u op de OK knop. De service lijst blijft in beeld.

Druk nogmaals op de OK knop, de servicelijst verdwijnt.

'Uit':

Nadat u een service heeft aangepast met de Navigatie toetsen drukt u op de OK knop. De service lijst is nu aangepast en verdwijnt.

② Service Lijst Slide PopUp

'Aan':

Wanneer u op de Rode of Groene knop drukt in de servicelijst, een pop-up bericht verschijnt met een slide-open effect.

'Uit':

Wanneer u op de Rode of Groene knop drukt in de servicelijst, een pop-up bericht verschijnt zonder een effect.

③ Blokkeren Favorieten Popup

'Aqn':

Wanneer u op de Groene knop drukt om het Favoriet menu te openen, moet u een PIN code intoetsen.

'Uit':

Wanneer u op de Groene knop drukt om het Favoriet menu te openen, is er geen PIN code nodig.

④ Bekijken van een gefilterde lijst

'Aan':

Indien u services filtert op elke categorie(A\~Z, Transponder, Groep of CAS) In servicelijst, worden alleen de gefilterde services in de lijst weergegeven.

'Uir':

Alle service worden weergeven in de servicelijst. De gefilterde service worden in kleur aangegeven.

Probleem oplossen

Problem Solution
De display vertoont geen enkele boodschap	- Controleer of het netsnoer is aangesloten.- Controleer de aan/uit schakelaar aan de achterzijde van de STB.
Geen beeld	- Controleer of het netsnoer is aangesloten- Controleer of de video uitgang correct op de TV en VCR is aangesloten.- Bij gebruik van de RF uitgang, controleer of de RF kabel juist op de STB en TV/VCR is aangesloten.- Controleer of het juiste kanaal op de TV of VCR is voor gekozen.- Bij gebruik van de RF uitgang, controleer of het juist UHF kanaal op de STB en TV wordt gebruikt.- Controleer de helderheid instelling van de TV.
Slechte beeldkwaliteit	- Zie 'Geen beeld'.- Controleer het signaalniveau, als het signaalniveau te laag is, stel de schotelantenne bij.
Geen geluid	- zie 'Geen beeld'.- Controleer het geluidsvolume van TV en STB.- Controleer de Mute status van TV en STB.
Afstandsbediening werkt niet	- Richt de afstandsbediening op de STB.- Controleer en vervang de batterijen.
Geen of slecht signaal	- Controleer de LNB; vervang de LNB indien noodzakelijk.- Controleer de kabel naar de LNB.- Controleerde positie van de schotelantenne; stel de positie bij indien nodig.- Bij gebruik van een DiSeqC 1.0 schakelaar, controleer of de LNB's in de juiste volgorde zijn aangesloten op de schakelaar.- Controleer: 'Signaal Niveau' en 'Signaal kwaliteit'.

Technische Specificaties
