1928 - Televisie VESTEL - Gratis gebruiksaanwijzing en handleiding

Type product	Televisie met ingebouwde dvd-speler
Merk	Vestel
Model	1928
Schermdiagonaal	19 inch (geschat)
Resolutie	1440 x 900 (WXGA+) voor PC, 1080i voor HDMI
Stroomvoorziening	AC 220-240V, 50/60Hz
Stroomverbruik	Niet gespecificeerd, geschat 30-50 W
Afmetingen (zonder voet)	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Aansluitingen	HDMI, VGA, SCART, S-Video, composiet (CVBS), audio-ingangen (RCA), hoofdtelefoonuitgang, coaxiale digitale audio-uitgang, antenne-ingang
Ingebouwde dvd-speler	Ja, ondersteunt DVD, Super VCD, VCD, CD, CD-G, HD-CD, JPEG
Teletekst	Ja, met paginaselectie, vasthouden, index, subpagina's
OSD-talen	Nederlands, Engels, Duits, Spaans, Italiaans, Portugees, Frans
Beeldinstellingen	Helderheid, contrast, kleur, scherpte
Geluidsinstellingen	Volume, balans, audio preset (Theater, Persoonlijk, Stem, Muziek), treble, bass
Veiligheidskenmerken	Geïsoleerde behuizing, vermijd blootstelling aan regen/vocht, netsnoer niet knikken
Onderhoud	Reinig het scherm met een zachte, licht vochtige doek; geen chemische middelen gebruiken
Reparatie	Alleen door gekwalificeerd servicepersoneel
Meegeleverde accessoires	Afstandsbediening, netsnoer, handleiding

Veelgestelde vragen - 1928 VESTEL

Hoe sluit ik een externe DVD-speler aan op de Vestel 1928 TV?

U kunt een externe DVD-speler aansluiten via de HDMI, SCART of composiet (CVBS) ingang. Selecteer vervolgens de juiste ingangsbron met de INPUT-toets op de afstandsbediening.

Kan ik de TV als computermonitor gebruiken?

Ja, sluit uw PC aan via de VGA-ingang en de PC-audio-ingang. Stel de resolutie in op 1440x900@60Hz voor de beste beeldkwaliteit.

Hoe schakel ik teletekst in?

Druk op de TEXT-toets op de afstandsbediening om teletekst in te schakelen. Gebruik de cijfertoetsen om een paginanummer in te voeren.

Wat moet ik doen als er geen geluid is?

Controleer of het volume niet op nul staat en of de MUTE-functie niet is ingeschakeld. Controleer ook of de audiokabels correct zijn aangesloten.

Hoe reinig ik het TV-scherm?

Schakel de TV uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om stof te verwijderen. Bij hardnekkig vuil kunt u een licht vochtige doek gebruiken met een beetje afwasmiddel.

De afstandsbediening werkt niet. Wat nu?

Controleer of de batterijen correct zijn geplaatst (polariteit + en -) en of er geen obstakels zijn tussen de afstandsbediening en de TV. Vervang de batterijen indien nodig.

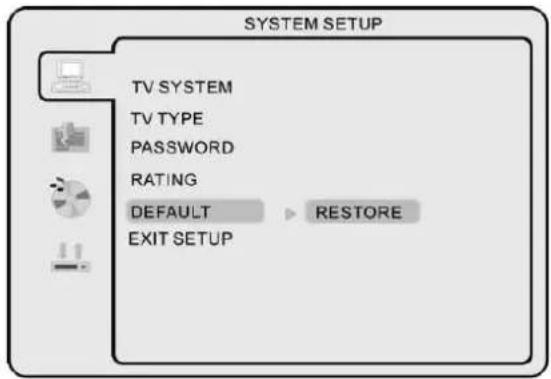

Hoe stel ik de ouderlijk toezicht in op de dvd-speler?

Druk op de SETUP-toets, ga naar het instellingenmenu en selecteer Rating. Voer het standaard wachtwoord 0000 in om de instellingen te wijzigen.

Welke dvd-formaten worden ondersteund?

De dvd-speler ondersteunt DVD, Super VCD, VCD, CD, CD-G, HD-CD en JPEG-schijven. Ook DVD-R, CD-R en CD-RW zijn compatibel.

Kan ik een hoofdtelefoon aansluiten?

Ja, sluit uw hoofdtelefoon aan op de 3,5 mm-aansluiting aan de achterkant van de TV. Het geluid uit de luidsprekers wordt dan uitgeschakeld.

Wat is de regio voor dvd-films?

De dvd-speler is ingesteld op regio 2. Dit betekent dat alleen dvd's met regio 2 of regio 0 kunnen worden afgespeeld.

GEBRUIKSAANWIJZING 1928 VESTEL

Waarschuwing Waarschuwing

De bliksemschicht met pijlsymbol, binnen een gelijkzijdige driehoek, is bedoeld om de gebruiker te waarschuwen van de aanwezigheid van niet geïsoleerd "gevaarlijk voltage" binnen de insluiting van producten dat van voldoende grootte kan zijn om een risico van elektrische schok voor personen te vormen.

Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen van de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de bijbehorende literatuur van het toestel.

Deze apparatuur opwekt, gebruikt en kan radiofrequentie-energie uitstralen en, als die niet volgens de instructies geïnstalleerd en gebruikt wordt, kan schadelijke interferentie aan radiocommunicatie veroorzaken. Echter, er bestaat geen garantie dat de interferentie niet in een bepaalde installatie zal voorkomen. Als deze apparatuur schadelijke interferentie aan radio- of TV ontvangst wel veroorzaakt, waarvan kan worden bepaald door de apparatuur uit- en aanzetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door één of meer van de volgende maatregelen:

• Verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Verbind de apparatuur met een uitlaat op een circuit dat anders is dan dat de ontvanger is verbinden.
• Raadpleeg de leverancier of een ervaren radio/TV technicus voor hulp.

Iedere verandering of wijziging die niet uitdrukkelijk goedgekeurd zijn door de partij die verantwoordelijk is voor naleving, kan de autoriteit van de gebruiker om de apparatuur te handelen worden ontzegd.

OPGELET:OPGELET:

Probeer niet om dit product in elk geval te modificeren zonder schriftelijke toestemming van leverancier. Onbevoegde wijziging kan de autoriteit van de gebruiker om dit product te handelen worden ontzegd.

Veiligheidsinstructies Veiligheidsinstructies

Waarschuwing: Waarschuwing:

Om het risico van vuur of elektrische schok te verminderen, stel dit toestel niet aan regen of vocht bloot.

Toestel moet niet aan druppels of spatting worden blootgesteld, en geen voorwerpen die vloeistof bevatten, zoals vazen, mag op het toestel plaatsen.

BELANGRIJK VEILIGHEIDSINSTRUCTIES BELANGRIJK VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Houd alle waarschuwings aan.
4. Volg alle instructies op.
5. Gebruik dit toestel niet in de buurt van water.

1. Schoonmaak alleen met een droge doek.

1. Verstop geen ventilatie-openingen. Installeer volgens instructies van de fabrikant.

1. Installeer niet dichtbij hittebronnen zoals radiatoren, warmteroosters, formuizen, of andere toestellen (inclusief versterkers) die warmte produceren.

1. Verwerp niet het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pennen waarvan de ene dikker is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede of de derde pen dient voor uw veiligheid. Als de meegeleverde stekker niet past in uw stopcontact, raadpleeg een elektricien voor vervanging van het verouderde stopcontact.

2. Zorg ervoor dat het netsnoer niet worden getrapt of geknepen, met name bij stekkers.

1. Gebruik alleen accessoires die gespecificeerd zijn door de fabrikant.

Veiligheidsinstructies vervolg Veiligheidsinstructies vervolg

1. Gebruik alleen kar, stand, driepoot, steun, of tafel die door de fabrikant is gespecificeerd of met het toestel wordt verkocht.

1. Haal de stekker uit het stopcontact tijdens onweer of als u het toestel langere tijd niet gebruikt.

1. Verwijs alle servicewerkzaamheden naar gekwalificeerd servicepersoneel. Service is vereist als het toestel in elk geval beschadigd wordt.

• Als het televisietoestel koud is, kan er een kleine "flikkering" zijn wanneer u het aanzet.
• Vermijd aanraking met het LCD beeldscherm en steek uw vinger(s) niet tegen.

OPGELET HET NETSNOER AANSLUITENOPGELET HET NETSNOER AANSLUITEN

Wandstopcontacten mag niet overbelasten. Overbelast wandstopcontacten kunnen het televisietoestel beschadigen en vuur of elektrische schok veroorzaken. Van tijd tot tijd controleer het snoer van uw toestel; als het wijst op dat er beschadiging of verslechtering is, haal de stekker uit. Stop met het gebruiken tot dat u het heeft vervangen met een snoer dat goedgekeurd is door uw leverancier. Bescherm het netsnoer tegen fysisch of mechanisch misbruik, zoals wordt verdraaid, geknikt of geknepen.

VERWIJDERINGVERWIJDERING

• Het fluorescerende lampje dat wordt gebruikt in dit product bevat een kleine hoeveelheid kwik
• -Verwijdering van dit product moet worden uitgevoerd volgens de regels van uw lokale autoriteit

InhoudInhoud

		2	Waarschuwingen
		3-4	Veiligheidsinstructies
		6	Controles
		7	Aansluitingsopties
		8-10	Afstandsbediening toetsfuncties
Aansluiting Aansluiting Inleiding Inleiding		11	Netsnoeraansluiting
		11	Antenneaansluiting
		12	AV-input aansluiting
		12	Componentaansluiting
		12	COAX aansluiting
		13	S-VIDEO aansluiting
		13	PC aansluiting

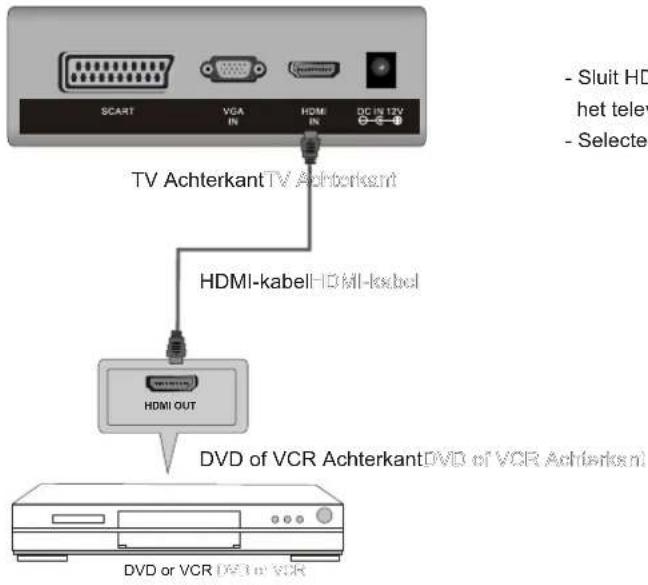

		14	HDMI aansluiting
		14	Hoofdtelefoon aansluiting
DVD bediening TV bediening TV bediening		15	TV aan- en uitzetten
		15	Scherm taal selecteren
		15	Geen signaal
		16	OSD bijstellen
		16	Een TV-kanaal kiezen
		17	Ingangsbron selecteren
		17	Volume bijstellen

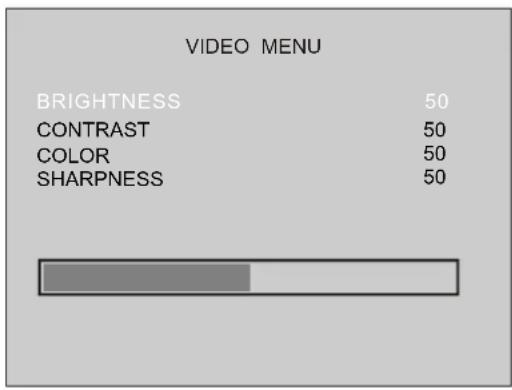

		17	VIDEO menu opties
		18	AYDIO menu opties

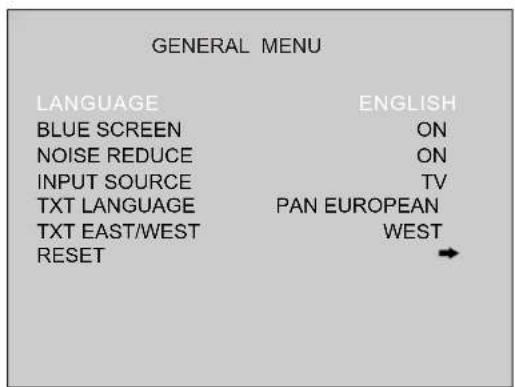

		18	ALGEMEEN menu opties
		19	PC menu opties
		20	TV menu opties
DVD bediening DVD		22	Basis opties
		23	Ondersteunende DVD formaat
		24	DVD-functies bediening
		26	JPEG playback
		27	Functie instelllingen
Referentie	Bediening modes Ba	33	Teletekst bediening
	Problemen oplossen Pr	34	VGA en HDMI mode ondersteuning
	Onderhoud Onde	35	Problemen oplossen
		36	Onderhoud

Inleiding Inleiding

ControlesControles

• Dit is een vereenvoudigd afbeelding van het voorpaneel.
• Wat hier wordt vertoond kan enigszins verschillend zijn dan uw televisietoestel.

ITEM	TOETSNAAM	FUNCTIEBESCHRIJVING
1	- VOLUME +	Druk om geluidsniveau te verhogen of verlagen.
2	- CHANNEL +	Druk om kanalen door te zoeken. Om sneller door te zoeken, druk en houd + of toets neer.
3	MENU	Druk om het hoofdmenu op het beeldscherm te brengen.
4	INPUT	Druk om de ingangsbron te selecteren.
5	STANDBY	Schakel LCD TV in bij stand-by mode of andersom
6	POWER INDICATOR	Toon rood aan bij standby-mode, toon groen aan als uw TV ingeschakeld is.
7	REMOTE SENSOR	Infrarood sensor voor de afstandsbediening.

AccessoiresAccessoires

Verzeker dat de volgende accessoires zijn meegeleverd met uw TV. Als enige accessoire wordt vermist, neem contact op met uw leverancier waarvan u het product heeft gekocht.

Netsnoer

Afstandsbediening

OWNER' MANUAL

Handleiding

AANSLUITINGSOPTIESAANSLUITINGSOPTIES

ITEM	NAAM	FUNCTIEBESCHRIJVING
1	DC 12V IN	DC input
2	HDMI INPUT	Sluit aan met de HDMI output van DVD
3	PC-RGB INPUT	Sluit aan met de PC-RGB output van PC
4	SCART	Sluit aan met de SCART-output of input van DVD
5	S-VIDEO INPUT	Sluit aan met de S-VIDEO output van DVD of VCR
6	CVBS INPUT	Sluit aan met de Video output van DVD of VCR
7	AUDIO INPUT	Sluit aan met de rechter Audio output van DVD of VCR for CVBS/S-VIDEO
8	PC AUDIO INPUT	Sluit aan met de Audio output van PC
9	HEADPHONE OUT	Sluit aan met de hoofdtelefoon
10	TV SIGNAL IN	Sluit aan met de antenne
11	DVD COAXIAL OUTPUT	Sluit aan met de coaxiaal input van uw versterker

AFSTANDSBEDIENING TOETSFUNCTIONS AFSTANDSBEDIENING TOETSFUNCTION

POWERPOWER

Schakel LCD TV in bij stand-by mode of andersom.

MUTEMUTE

Druk om het geluid uit te zetten en druk nogmaals om het te herstellen.

EJECTEJECT

Werp de DVD uit in DVD mode.

CIJFERTOETSENCIJFERTOETSEN

Kies direct een TV kanaal als u TV bekijkt. Het kanaal verandert na 2 seconden. Om pagina nummer op te geven in teletekst mode.

-/-

Druk deze toets om een programma nummer van veelvoudige cijfer op te geven zoals 2-1, enz.

DISPLAY DISPLAY

Om de bron- en kanaalsinformatie te tonen.

Keer terug naar het vorige kanaal dat wordt bekeken.

Schakel naar teletekst met mix mode.

HOLDHOLD

Vasthoud de huidig pagina aan.

INDEXINDEX

Vraag de indexpagina aan in teletekst mode.

SIZE SIZE

Verander het formaat van vertoning in teletekst mode.

REVEAL REVEAL

Om de verborgen woorden te openbaren of te verbergen.

SUBPAGE SUBPAGE

Druk om naar de gecodeerde pagina te gaan.

In overeenkomst met onderwerpen die verschillend gekleurd zijn.

AUTOAUTO

Druk naar autoconfig

EXITEXIT

Druk om het menu uit te gaan.

CH+/-CH-

Druk om kanalen door te zoeken. Om sneller door te zoeken, druk en houd + of toets neer.

V+/-

Druk om geluidsniveau te verhogen of verlagen.

MENU MENU

Druk om DVD-disc menu op het beeldscherm te tonen.

INPUTINPUT

Druk om de ingangsbron door te nemen als volgt:

NICAMNICAM

Druk om NICAM mode te selecteren.

P.STDP.STD

Druk herhaaldelijk om de beschikbare videobbeeld

modes door te nemen: PERSOONLIJK STANDAARD

S.STDS.STD

Druk om verschillende geluidsinstellingen door te nemen:

PERSONAL →VOICE →MUSIC →THEATER.

D.MENU D.MENU

Druk om DVD-disc menu te tonen.

D. TITLE

Druk om DVD-titel menu te tonen.

Druk om het DVD spel af te spelen of te pauzeren.

STOP

Druk om het DVD spel te stoppen.

SLOW/STEP

Druk om de snelheid van het DVD spel te velagen of te vehogen.

FAST FORWARD

Druk om een DVD programma te spelen in snel vooruitspoelen mode.

FAST REVERSE

Druk om vooruit naar het volgende hoofdstuk te gaan.

PREV

Druk om het huidige programma over te spelen vanaf het vorige hoofdstuk.

THUMBSTICK( ▶/ ◀/ ▼/ ▲/ ENTER )

Laat u toe om menu's op de scherm te besturen en de systeeminstellingen bij te stellen naar uw voorkeur.

SLEEP SLEEP

Om het instellingsmenu van DVD op het scherm te tonen.

AUDIO AUDIO

Om de geluidskanalen van DVD te selecteren.

GOTO GOTO

Om de go-to functie van DVD uit te voeren.

SUBTITLE SUBTITLE

Om ondertitels in DVD mode to tonen.

ANGLEANGLE

Druk om andere aanzichten te selecteren.

ZOOMZOOM

Druk om zoom van beeldvertoning te selecteren.

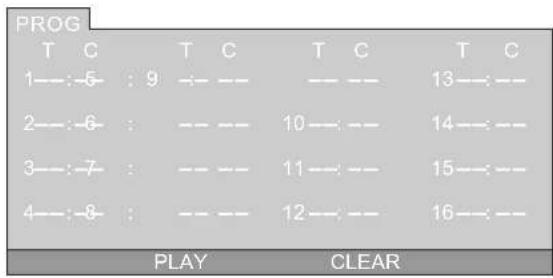

PROGRAMPROGRAM

Om de playback van DVD programma te selecteren.

PREVIEWPREVIEW

Intro/scan/9 beeldingen vertoning

REPEATREPEAT

Herhaal playback.

ABAB

Druk voor AB playback

De batterijen plaatsen De batterijen plaatsen

1

Open het batterijvakje aan de achterkant.

2

Plaats twee AAA-batterijen van 1,5 vol op de juiste polariteit. Meng oude of verbruikte batterijen niet met nieuwe.

3

Sluit het batterijvakje

Richt de afstandsbediening op de afstandsbedieningssensor van het televisietoestel en gebruik het binnen 7 meters.
Stop verbruikte batterijen in bijbehorende recyclebak om negatieve effecten voor het milieu te voorkomen.

Externe Apparaten Aansluitingen Externe Apparaten Aansluitingen

Netsnoeraansluiting Netsnoeraansluiting

• Sluit het netsnoer juist aan zoals getoond.
• Druk op de POWER toets van uw LCD om het in te schakelen. De indicator van stroomtoevoer op het voorpaneel wordt in groen verlicht

Antenneaansluiting Antenneaansluiting

• Antenne of Kabel Service zonder een Kabel Doos Aansluitingen.
• Voor optimale beeldkwaliteit, stel de richting van de antenne bij als het nodig is.

Woningen/Flats met meerdere gezinnen (Verbind met antennecontactdoos)

Ééngezins Woningen/Huizen (Verbind met contactdoos voor buitenantenne)

Bronzen Draad

Let op dat tijdens het verbinden met de antenne,de bronzen draad niet wordt gebogen.

ArtLoma (1750)

• Om de beeldkwaliteit te verbeteren op een gebied met slechte signaal,koop en installeer een signaalversterker.
• Als de antenne voor twee TV's moet worden verdeeld, installeer een "tweerichting signaalverdeler" in de verbindingen.
• Als de antenne niet correct geïnstalleerd is, neem contact op met uw leverancier voor hulp

Opmerking: Voordat enige externe apparaat wordt aangesloten, zet alle hoofdstromen uit voor veiligheid.

AV-Input AansluitingAV-Input Aansluiting

Opmerking: Alle kabels die worden getoond zijn niet meegeleverd met het televisietoestel.

• Sluit de VIDEO- en AUDIO output van DVD of VCR aan met AV-IN op het toestel met RCA kabel.
• Pas de kleuren van de aansluitingen aan: Video=geel, Audio links=white, en Audio rechts=rood.
• Selecteer de AV-ingangsbron met de INPUT toets.

Scart-AansluitingScart-Aansluiting

Opmerking: Alle kabels die worden getoond zijn niet meegeleverd met het televisietoestel.

1. Sluit de scart-aansluiting op het externe videoapparaat aan met scart-aansluiting op de LCD TV met een scart-kabel
2. SCART-aansluiting steunt volledige scart-functies (CVBS, RGB input/output, TV uit).
3. Druk op de INPUT toets op de afstensbediening om SCART te selecteren die overeenkomt met uw aansluiting.

Input/Output specificati Input/Output specificati

Aansluiting	Input Output
	CVBS	RGB	AUDIO(L/R)	CVBS	TV	AUDIO(L/R)
SCART	√	√	√	√	√	√

COAXIAAL Aansluiting COAXIAAL Aansluiting

TV Achterkant TV Achterkant

S-VIDEO Aansluiting S-VIDEO Aansluiting

Opmerking: Alle kabels die worden getoond zijn niet meegeleverd met het televisietoestel.

• Sluit de S-VIDEO output van DVD of VCR aan met de S-VIDEO input op het televisietoestel. De beeldkwalite it is verbeterd vergeleken met het aansluiten van een gewone VCR met de video input.
• Sluit de Audio output van DVD of VCR aan met de Audio input op het televisietoestel met RCA kabel.
• Sluit de Audio output van DVD of VCR aan met de Audio input op het televisietoestel met RCA kabel.
• Zet een DVD of een videoben in de DVD of VCR en druk play. (Verwijs naar de DVD of VCR henleiding.)
• Selecteer S-VIDEO ingangsbron met de INPUT toets.

Sluit VIDEO en S-VIDEO niet gelijktijdig aan.

PC Aansluiting PC Aansluiting

Deze TV heeft capaciteit van Plug en Play. Het stuurt configuratie informatie (EDID) naar de PC met Display Data Kanaal (DDC) protocol van de Video Elektronisch Stenaard Associatie (VESA).

• Sluit de RGB output van de PC aan met VGA IN op het televisietoestel.
• Sluit de PC AUDIO output van de PC aan met PC AUDIO IN op het televisietoestel.
• Zet de PC en het televisietoestel aan.

• Selecteer de VGA Ingangsbron met de INPUT toets.

• Om de beste beeldkwaliteit te krijgen, stel de PC grafiekkaart naar 1440 x 900@60Hz.

• Als een geluidskaart wordt gebruikt, stel het PC geluid bij zoals gevraagd wordt.

• Controleer het beeld op uw TV, er kan lawaai zijn wegens resolutie, verticale patroon, contrast of helderheid in PC mode. Als er lawaai aanwezig is, verander de PC mode naar een andere resolutie, verander refreshsnelheid of pas de helderheid en het contrast op het menu aan tot dat het beeld duidelijk is. Als de refreshsnelheid van de PC grafiekkaart kan niet worden veranderd, verander de PC grafiekkaart of raadpleeg de PC fabrikant.

HDMI Aansluiting HDMI Aansluiting

- HDMI (High Definition Multimedia Interface) is de eerst al-digital consument elektronische A/V interface die niet-comdrukie stenaard steunt. Één aansluiting steunt zowel video als audio informatie.

Opmerking: Alle kabels die worden getoond zijn niet meegeleverd met het televisietoestel.

• Sluit HDMI output van DVD aan met de HDMI input op het televisietoestel.
• Selecteer de HDMI Ingangsbron met de INPUT toets.

• U kunt een hoofdtelefoon met uw TV aansluiten als u het wenst om een TV-programma te kijken zonder mensen rond u te storen.
• Zet een hoofdtelefoon in de 3.5mm mini-aansluiting op het televisietoestel.

OPMERKING: 1. Langdurige gebruik van hoofdtelefoons bij een hoog volume kan uw gehoor beschadigen.
2. U zult het geluid van de speaker niet ontvangen wanneer u hoofdtelefoons aan het systeem aansluit

TV aan- en uitzetten TV aan- en uitzetten

ZET LCD TV ANN

1. Sluit de AC inputkabel aan met TV, druk op de netschakelaar om LCD TV ON te zetten. Nu zal de TV in stenby mode zijn en de indicator toont rood.
2. Gebruik toetsen kan de LCD TV aanzetten vanaf stenby mode als volgt: POWER toets.

ZET LCD TV UIT

1. Druk op de STANDBY toets of ⏻ toets op de afstensbediening om stenby mode te enteren. De indicator is rood.
2. Gebruik de netschakelaar om LCD TV compleet UIT te zetten.

OPMERKING: Als u voor het eerste keer uw LCD TV gebruikt, zal u de taal selecteren die zal worden gebruikt voor het tonen van menu's en aanwijzingen.

GENERAL MENU

LANGUAGE	ENGLISH
BLUE SCREEN	ON
NOISE REDUCE	ON
INPUT SOURCE	TV
TXT LANGUAGE	PAN EUROPEAN
TXT EAST/WEST	WEST
RESET

• -Druk MENU om de hoofdmenu te tonen.
• -Druk MENU herhaaldelijk om GENERAL MENU te -selecteren.
• Gebruik ▲ vom TAAL te selecteren.
• -Druk de ←en ►toetsen om uw taal te selecteren.
• Als u tevreden bent met uw keus, druk MENU of EXIT om uit te gaan.

Geen signaalGeen signaal

- Er wordt No Signal menu op het scherm getoond als er geen inputsignaal is.

TV 1

NO SYNC

Het OSD scherm bijstellenHet OSD scherm bi

• Druk MENU herhaaldelijk om iedere menu te selecteren.
• Gebruik ▲/ ▼/ ◀/ ▶toetsen om beschikbare menus te tonen en te bijstellen.

    subgraph Video
        G["BRIGHTNESS 50<br>CONTRAST 50<br>COLOUR 50<br>SHARPNESS 50"]
    end

    subgraph PC
        H["BRIGHTNESS 50<br>CONTRAST 50<br>COLOUR SETTING USER<br>AUTO CONFIG"]
        I["H-POSITION 0<br>V-POSITION 0<br>PHASE 0<br>CLOCK 0"]
    end

    subgraph Audio
        J["VOLUME 50<br>BALANCE 50<br>AUDIO PRESET THEATRE<br>TREBLE 30<br>BASS 30"]
    end

    subgraph General
        K["LANGUAGE ENGLISH<br>BLUE SCREEN ON<br>NOISE REDUCE ON<br>INPUT SOURCE TV<br>TXT LANGUAGE PAN EUROPEAN<br>TXT EAST/WEST WEST<br>RESET"]
    end

    G --> L["Alleen in PC mode"]
    H --> M["Alleen in PC mode"]
    I --> N["Alleen in PC mode"]
    J --> O["Alleen in PC mode"]
    K --> P["Alleen in TV mode"]
    L --> Q["Alleen in TV mode"]
    M --> R["Alleen in TV mode"]
    N --> S["Alleen in TV mode"]
    O --> T["Alleen in TV mode"]
    P --> U["Alleen in TV mode"]
    Q --> V["Alleen in TV mode"]
    R --> W["Alleen in TV mode"]
    S --> X["Alleen in TV mode"]
    T --> Y["Alleen in TV mode"]
    U --> Z["Alleen in TV mode"]
    V --> AA["Alleen in TV mode"]
    W --> AB["Alleen in TV mode"]
    X --> AC["Alleen in TV mode"]
    Y --> AD["Alleen in TV mode"]
    Z --> AE["Alleen in TV mode"]

De OSD (On Screen Display) functie laat u toe om de toesten van het scherm henig te bijstellen aangezien het grafische presentatie geeft.

Een TV-kanaal kiezenEen TV-kanaal kiezen

1. Voorbeeld:

2. Om 1-cijferig kanaal te kiezen (bijv. Kanaal 5): Druk 5.

3. Om 2-cijferig kanaal te kiezen (bijv. Kanaal 20): Druk -/-- om te tonen, dan druk 2 en 0.

Ingangsbron selecterenIngangsbron selecter

U kunt de ingangsbron selecteren het drukken van INPUT op de afstensbediening of op het voorpaneel.

Volume bijstellenVolume bijstellen

1. Druk VOL+/- om het volume bij te stellen.

1. Als u het geluid UIT wilt zetten, druk MUTE

1. u kunt deze functie annuleren met het drukken van MUTE of VOL+.

VIDEO menu options VIDEO menu options

In deze henleiding, kan de OSD (On Screen Display) anders dan die van uw TV omdat het alleen een voorbeeld is om gebruiker te helpen met de TV bediening.

Druk MENU op het voorpaneel of op dethe afstensbediening om de VIDEO menu te tonen.

1. Gebruik ▲/□om te selecteren wat u wilt bijstellen in de VIDEO menu.
2. Druk op de ←en ►oets om bij te stellen.
3. Als u tevreden bent met uw aanpassingen, druk MENU of EXIT om de hoofdmenu uit te gaan.

Druk op de ▼/ ▲toets en dan gebruik ⚠ om de helderheid van het beeld bij te stellen.

CONTRASTCONTRAST

Druk op de ▼/ ▲toets en dan gebruik ⚠ om het contrast van het beeld bij te stellen.

KLEUR KLEUR

Druk op de ▼/ ▲ toets en dan gebruik ⚠ m de kleurverzadiging bij te stellen.

SHARPNESS&HARPNESS

Druk op de ▼/ ▲ toets en dan gebruik ⚠️ em het scherpteniveau van het beeld bij te stellen.

AUDIO menu options AUDIO menu options

Druk MENU herhaaldelijk op het voorpaneel of op de afstensbediening om de AUDIO menu te tonen.

1. Gebruik ▲ ▼om te selecteren wat u wilt bijstellen in de AUDIO menu.
2. Druk op deen ←en ►toets om bij te stellen.
3. Als u tevreden bent met uw aanpassingen, druk MENU of EXIT om de hoofdmenu uit te gaan.

VOLUMEVOLUME

Druk op de ▼/ ▲ toets en dan gebruik ▶m het geluidniveau bij te stellen.

BALANCE BALANCE

Druk op de ▼/ ▲ toets en dan gebruik ◀/ ▶ om de audio output tussen de linker- en rechter speakers bij te stellen.

AUDIO PRESET AUDIO PRESET

U kunt het type van geluiden selecteren met het kiezen van AUDIO PRESET in AUDIO menu. De volgende geluidseffecten zijn beschikbaar: THEATER/ PERSOONLIJK/ STEM/ MUZIEK.

TREBLETREBLE

Druk op de ▼/ ▲ toets en dan gebruik ⚠️ ≦m het niveau van de hoge tonen te verhogen of te velagen.

BASSBASS

Druk op de ▼/ ▲ toets en dan gebruik ▲ ▪m het niveau van de lage tonen te verhogen of te velagen.

ALGEMEEN menu options ALGEMEEN menu options

Druk MENU herhaaldelijk op het voorpaneel of op de afstensbediening om de ALGEMEEN menu te tonen.

1. Gebruik ▲ vom te selecteren wat u wilt bijstellen in de ALGEMEEN menu.
2. Druk op de ◀en ►toets om bij te stellen.
3. Als u tevreden bent met uw aanpassingen, druk MENU of EXIT om de hoofdmenu uit te gaan.

TAALTAAL

Druk op de ▲/▼toets en dan gebruik ▲m de taal van OSD (On Screen Display) te kiezen.

BLAUW SCHERM

Druk op de ▲ / ▼ toets en dan gebruik ◀ / ▶ om ON of OFF te kiezen voor het tonen van het blauwe scherm tijdens geen signaal.

LAWAAI VERMINDEREN LAWAAI VERMINDEREN

Druk op de ▲ / ▼ toets en dan gebruik ◀ / ▶ om ON of OFF te kiezen voor het verminderen van lawaai van het beeld en het verschaffen van helderer beeld.

INGANGSBRONINGANGSBRON

Druk op de ▲/ ▼ toets en dan gebruik ⚠ m de Ingangsbron te selecteren.

TXT TAAL TXT TAAL

Druk op de ▲/ ▼ toets en dan gebruik ◀/ ▶om de taal van teletekst te kiezen als volgt: PAN EUROPEAN/ CYRILLIC/ en GREEN.

TXT OOST/WEST TXT OOST/WEST

Druk op de ▲/ ▼ toets en dan gebruik ★ om het gebied van teletekst te kiezen tussen OOST en WEST.

RESETRESET

Druk op de ▲/▼ toets en dan gebruik ▶ om instellingen te herstellen naar de systeemgekozen waarde van de fabrikant

PC menu options PC menu options

Druk MENU op het voorpaneel of op de afstensbediening om de PC menu te tonen.

1. Gebruik ▲ vom te selecteren wat u wilt bijstellen in de PC menu.
2. Druk op de ◀en ▶toets om bij te stellen.
3. Als u tevreden bent met uw aanpassingen, druk MENU of EXIT om de hoofdmenu uit te gaan.

Druk op de ▼ ▲ toets en dan gebruik ▶ am de helderheid van het beeld bij te stellen.

CONTRASTCONTRAST

Druk op de ▼/ ▲toets en dan gebruik ↕ ▶m het contrast van het beeld bij te stellen.

KLEURINSTELLING KLEURINSTELLING

• Kies een van de vier automatisch kleurbijstellingen. Stel bij tot 6500K om warme kleuren te verbetern zoals rood, of stel bij tot 9300K om minder intense kleuren te zien met meer blauw.
  -Druk op de ▼ / ▲ toets en dan gebruik ◀ / ▶ om een van de GEBRUIKR/9300K/7500K/6500K te kiezen.
  -When you select USER, a sub-menu will display, then you can use ▲ / ▼ / ◀ / ▶ to select and adjust each item.

AUTOCONFIGAUTOCONFIG

Druk op de ▼/ ▲ toets en dan gebruik ▶ om autoconfig uit te voeren die automatisch beschikbare opties bijstelt voor de beste kijkconfiguratie.

TV Bediening

H-POSITIONH-POSITION

Druk op de ▼▲toets en dan gebruik /◄ om de horizontale positie van het beeld bij te stellen.

V-POSITIONV-POSITION

Druk op de ▼/ ▲toets en dan gebruik /◀ om de verticale positie van het beeld bij te stellen.

PHASE PHASE

Druk op de ▼/ ▲toets en dan gebruik ▶m de fase van het beeld bij te stellen.

KLOKKLOK

Druk op de ▼/ ▲ toets en dan gebruik ⚠ m de klok van het beeld bij te stellen.

-Fase Deze functie laat u toe om ieder horizontaal lawaai te verwijderen en de karakters te verhelderen of verscherpen.

-Klok Deze functie kan verticale staven of strepen minimaliseren die zichtbaar zijn op de schermachtergrond. En de schermgrootte van horizontaal zal ook varanderen.

-Positie Deze functie is om het beeld bij te stellen met Links /Rechts en Op/Neer.

TV menu options TV menu options

Druk MENU herhaaldelijk op het voorpaneel of op de afstensbediening om de TV menu te tonen tijdens TV mode.

1. Gebruik ▲ ▼om te selecteren wat u wilt bijstellen in de TV menu.

2. Druk op de ◀en ▶toets om bij te stellen.

3. Als u tevreden bent met uw aanpassingen, druk MENU of EXIT om de hoofdmenu uit te gaan.

KANAAL KANAAL

Het huidige programmanummer. Druk op de / toets om het hogere of lagere programma te selecteren.

KANAALNAAMKANAALNAAM

De naam van het kanaal. Druk op de toets om KANAALNAAM menu in te gaan. Druk op de /toets om de cursor te laten bewegen en druk op de /toets om de letters te selecteren.

CHANNEL NAME

***** * * *

SYSTEM SYSTEM

Het TV geluidssysteem. Druk op de ◀ / ► toets om een overeenkomstig geluidssysteem te selecteren zoals D/K, I, L, BG.

SKIP8KIP

Skip optie laat u toe om het huidige kanaal weg te laten. Tijdens het toestel On is, zal het programmanummer worden weggelaten als u het kanaal selecteert met de CH+/CH- toets. Maar u kunt het weggelaten kanaal kiezen met het direct drukken van de numerieke toetsen.

AFC AFC

Wegens zwaak signalen of een verkeerde antenneconfiguratie, zal sommige kanalen niet met de beste ontvangstconditie worden vertoond. AFC functie laat u toe om het gekozen kanaal fijntjes bij te stellen.

FINE TUNEFINE TUNE

Als het beeld niet echt goed is, kunt u /▲ drukken om de Fijn Tuning item in menu te selecteren. Dan, druk op de

◀ / ▶ toets om bij te stellen en de beeldkwaliteit te verbeteren.

SWAP

• Druk op de ▼ ▲toets en dan gebruik ▶m de SWAP menu op het scherm te tonen.
• Swap optie laat u toe om het huidige kanaal te wisselen. Tijdens het toestel On is, zal het programmanummer worden verwisseld als u het verwisselde kanaal selecteert met / toets

• Druk ◀/ ▶om het huidige kanaal te selecteren.
• Druk ◀/ ▶ om het verwisselde kanaal te selecteren.
• Druk ▶om het kanaal te wisselen.

Handmatig Zoeken Handmatig Zoeken

Handmatig zoeken optie laat u toe om kanalen één voor één in te stellen, in de programma volgorde van uw keuze.

• Druk op de ▲▼toets om op en neer te selecteren.
• Druk ◀/ ▶om de frequentie te verhogen of verlagen.

Druk op de ▼/ ▲toets en dan gebruik ■m stations te zoeken die kunnen automatisch worden ontvangen. Het is aanbevelen dat u het Auto zoeken gebruikt tijdens het installeren van dit apparaat.

• Druk ◀ / ▶ om de geluidsmode van het kanaal en YA of NEE te kiezen.
• Druk MENU om te autozoeken.

- Tijdens het zoeken, kunt u MENU of EXIT drukken om het zoeken te stoppen bij elk moment, en teruggaan naar de vorige menu.

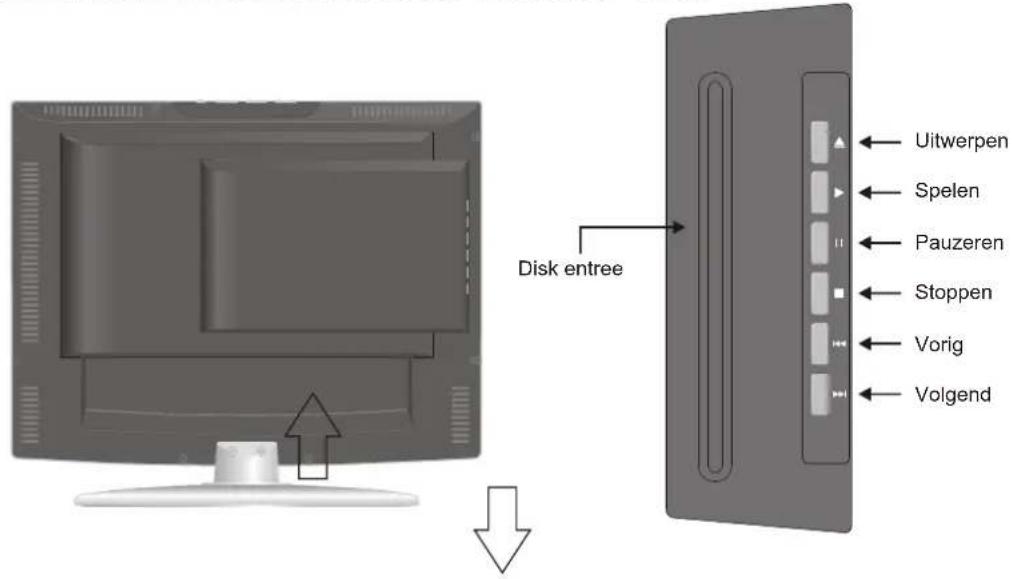

DVD Bediening DVD Bediening

Basis bediening Basis bediening

1. Zet de DVD functie AAN en UIT

- Zet de LCD TV aan en druk INPUT herhaaldelijk om DVD mode te selecteren.

2. Zet Disk in de DVD

- Zet de Disk in de Disk sleuf (de gedrukte kant van de disk moet op de voorkant van dit apparaat richten), de speler zal de disk automatisch laden. Er zal een schermaanwijzing "DICHT" en dan "lezen" zijn. Nadat de disk worden geladen, zal het automatisch schakelen naar spelen mode. Als de disk is al binnen, zal de disk automatisch worden gelezen.

OPMERKING: - Voor sommige disks, na he laden, dienen te druk ▶ of te selecteren vanaf de disk menu om te starten.

- Gelieve srvoor te zorgen dat tijdens het inzetten van de Disk, moet de gedrukte kant van de disk tegen u richten. Als gevolg van het incorrect inzetten van de Disk, de DVD mechanisme kan worden beschadigd.

3. Spel de DVD

- Volgens de diskinhoud, de disk menu zal worden aangetoond voor u om te selecteren. Tijdens het spelen van de disk, kunt utoets gebruiken ▶m om te schakelen tusen Spelen en Pauzeren mode. Dit product ondersteunt ook Menu, Titel,Sequentieel en Programma playback.

4. Menu playback (voor DVD/ super VCD en VCD 2.0 disks)

- Druk op de D.MENU toets

- Voor DVD disks, zal de DVD Disk Menu (Root Menu) tonen op het scherm

- Voor Super VCD & VCD2.0 disks, zal de Super VCD, VCD2.0 Disk Menu (PBC: [OFF]) tonen op het scherm (Druk op de de D.MENU toets om de PBC status te tonen).

- Spel de Super VCD & VCD2.0 disks, de systeemgekozen PBC status is AAN.

- Voor DVD disks, gebruik de navigatie toetsen om de hoogtepunten te selecteren en Spelen; Voor Super VCD & VCD2.0 disks, gebruik de numerieke toetsen om uw favotiete inhoud direct te spelen.

OPMERKING: PBC moet OFF zijn.

- Druk op de ENTER of ►loets om vanaf de hoogtepunten te starten.

- Ga terug naar de Root Menu tijdens het spelen van de disk

- Voor DVD disks, druk op de D.MENU om de Disk Menu te tonen.

- Voor Super VCD & VCD2.0 disks, als PBC ON is, druk D.MENU om de Disk Menu te tonen.

- STOPPEN=STOPPEN

- Druk op detoets een keer om te stoppen. ■ Druk op de ▶ toets om te hervatten vanaf waar u stopt.

- Druk op detoets twee keer om te stoppen. ■ Druk op de ▶ toets om te hervatten vanaf het begin.

Om de disk te beschermen, druk op de ■ toets en dan druk EJECT toets om de disk uit te nemen. Als de disk wordt uitgeworpen, houd de disk-rand lichtjes en neem het uit in de uitgeworpen richting om krassen te vermijden.

- Als de DVD functie niet wordt gebruikt (in stand-by mode of andere modes in gebruik voor een lang periode), neem de disk uit om de DVD lader en de disk te beschermen.

- Druk op de "D.TITEL" toets, er zal een aanwijzing van "TITEL" op het scherm zijn.

- Druk op de richtings- of numerieke toetsen om uw favoriet titel te selecteren.

- Er wordt gespeld vanaf het eerste hoofdstukk van de geselecteerd titel.

6. Sequentialieel playback (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Voor Super VCD & VCD disks, als PBC "ON" is, druk op de ▶ toets om de disk menu te enteren. Druk op de D.MENU toets om PBC UIT te zetten. Druk op de ▶ toets om te starten in volgorde. Voor anderen, als het gestopt is, druk op de ▶ toets om te starten in volgorde.

7. Programma playback (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Met Programma playback, kunt u max. 16 nummers selecteren uit de disk om het in geprogrammeerde volgorde te spelen.

- OSD voor programma playback als hieronder.

DVD/ JPEG disks

• Als het in PBC AAN is, zal het gebruiken van programma playback automatisch teruggaan naar PBC UIT.
• Volgens de highlighting, voer het titel- en hoofdstuk nummer in met de numerieke toetsen, druk op de ▶Itoets om het te starten; of ga naar met navigatie toetsen, druk op de ENTER toets om te starten.
• Tijdens het spelen van het programma, kunt u de PROGRAMMA toets drukken om de programma menu te tonen voor edit. Om het programma op te ruimen, ga naar en druk op de ENTER toets. Of druk op de ■ toets om het programma te eindigen. Druk op de ▶Htoets nogmaals, zal de disk in volgorde wordt gespeld.
• Tijdens het spelen van het programma, zal een aanwijzing van "PRG PLAY" op het scherm komen met het huidige titel- en hoofdstuk nummer.

Ondersteunend DVD formaat Ondersteunend DVD formaat

Dit product kan de volgende formaten van DVD disk spelen.

Disc Type	Disk Maat (Diameter)	Opnameduur	Opnaaminhoud Opmerking
DVD 12cm		Een kant:120mins. Ong...	DVD formaat:Compressie digitaalaudio en video
		Doubele kanten:240mins. Ong
Super VCD	12cm	45mins.Approx	MPEG2Compressie digitaalaudio en video	Inclusief SVCD
VCD	12cm	74mins. Approx	MPEG1Compressie digitaalaudio en video	Inclusief:VCD2.0/VCD1.1VCD1.0/DVCD
CD	12cm	74mins. Approx CD-DA: Digital audio
HD-CD	12cm	74mins. Approx	HD-DA: Digital audio
JPEG	12cm	600mins. Approx	Digital audio

OPMERKING: ondersteun ook DVD-R, CD-R, CD-RW playback.

Kaartlezer module ondersteunt SD en MMC kaart en heeft een USB 1.1 aansluiting.

WAARSCHUWING! ZET GEEN 8CM DISK IN, HET ZAL KLEM ZITTEN.

Region Code 2

Aangezien het gebruikelijk is voor dvd filmen dat zij in verschillende tijdstippen en in verschillende gebieden van de wereld worden uitgebracht, hebben alle spelers gebiedcodes en kunnen de disks een facultatieve gebiedcode hebben. Als u een disk van een andere gebiedcode in uw speler laadt zult u het gebiedcode bericht op het scherm zien. De disk zal niet spelen en moeten worden uitgenomen. De gebiedcode voor dit speler is 2 (verwijs naar de symbolen hieronder).

DVD Functies gebruiksaanwijzing DVD Functies gebruiksaanwijzing

1. Spelen (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

• Voor DVD disk, druk op de ▶I toets vanuit root of titel menu; tijdens het spelen van de DVD, kunt u uw favoriet titel direct spelen met titel selectie bij het drukken van de D.TITEL toets.
• Voor Super VCD & VCD disks, tijdens het spelen van de disk, kunt u uw favoriet nummers spelen met numerieke toetsen. (OPMERKING: tijden het gebruiken van de Programma playback of als het PCB AAN is, kunt u alleen ◀◆◆ of ◀◆◆ toetsen gebruiken om nummer te veranderen)
• Voor CD, CD-G & HD-CD disks, tijdens het spelen van de disk, kunt u uw favoriet nummers spelen met numerieke toetsen.
• Voor JPEG disk, kunt u uw favoriet nummers spelen met numerieke toetsen vanuit de inhoud menu.
• Als ingevoerd nummer niet geldig is, zal het niet functioneren.

OPMERKING: Voor nummer 1-10, gebruik direct numerieke toetsen; Voor nummers boven 10, druk op de - / -- toets eerst. (Bijv. Nummer 15, druk - / -- dan 5)

2. Vorig/Volgend (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Tijdens het spelen van de disk;

• Druk op de ktoets om vorigeTitel Hoofdstuk nummer te spelen.
• Druk op de ►toets om volgende Titel Chapter nummer te spelen

- Voor super VCD & VCD disks, in PBC UIT;

• Als het huidige nummer het eerste is, druk op de teets zal de playback stoppen.
• Als het huidige nummer het laatste is, druk op de teets zal de playback stoppen.

- Voor DVD disks, kan de bovengenoemd functies variëren wegens verschillende structuur van DVD disks.

3. Vooruit/ Achteruit (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

• Tijdens het spelen van de disk, kunt u de vooruit of achteruit functie gebruiken.

• Er zijn 4 snelheden voor vooruit. Druk op de teets om te wisselen tussen verschillende snelheden in volgorde. (VOORUITx2 / VOORUITx4 / VOORUITx8 / VOORUITx20 / Spelen).

• Tijdens achteruit, kunt u drukken om normale snelheid te herstellen.
  • Voor CD, HD-CD, MP3, achteruit heft ook audio output.

• Voor DVD disks, als achteruit naar eerste titel / hoofdstuk, zal het starten vanaf het begin.
• Voor Super VCD & VCD disks, in PBC AAN, als achteruit naar het eerste nummer, zal het starten vanaf het begin.

OPMERKING: Tijdens Vooruit or Achteruit, het geluid zal uit zijn.

4. Slow motion(voor DVD/ Super VCD/ VCDdisks)

- Tijdens het spelen van de disk, kunt u de slow motion functie gebruiken.

• Er zijn 6 snelheden voor slow motion. Druk op de teets om te wisselen tussen verschillende snelheden in volgorde. (SF1/2, SF1/3, SF1/4, SF1/5, SF1/6, SF1/7, Spelen).
• Tijdens slow motion, kunt u drukken om prmale snelheid te herstellen.

OPMERKING: Tijdens Slow motion, het geluid zal uit zijn.

5. Pauzeren (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

• VOOR CD, CD-G, HD-CD & MP3/JPEG disks, druk op de ▶ toets om te pauzeren; druk op de ▶ toets om te herstellen.
• VOOR DVD, Super VCD, VCD disks, druk op de ▶ toets om te pauzeren; druk op de ▲ toets om beeld voor beeld te spelen; druk op ▶ detoets om te herstellen

6. Repeat (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Druk op de REPEAT toets een keer om de huidige repeat mode te tonen.

• Voor Super VCD, VCD, CD, CD-G, HD-CD, disks, tijden het spelen in volgorde, kunt u de repeat playback gebruiken. Er zijn 2 repeat modes, druk REPEAT om te wisselen tussen verschillende modes in volgorde. (REPEAT (UIT) / REPEAT (1)/REPEAT (ALLES)).
• Voor DVD disks, kunt u de repeat playback mode instellen. Er zijn 2 repeat modes, druk REPEAT om te wisselen tussen verschillende modes in volgorde. (REP: (UIT) / REP: (HOOFDSTUK) / REP: (TITEL) / REP: (ALLES)).
• Voor JPEG disks, tijdens het spelen van de disk, kunt u de repeat playback gebruiken. Er zijn 3 repeat modes, druk REPEAT om te wisselen tussen verschillende modes in volgorde. (REPEAT (UIT) / REPEAT (1) / REPEAT (DIR) / REPEAT (ALLES)).

7. Vertonen (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Druk op de D.DISP toets om de roll-down menu op het scherm activeren voor huidige Titel, Hoofdstuk, tijd en andere informatie

- Voor DVD disks, (2 pagina's) Druk op de D.DISP toets een keer om de eerste pagina te tonen zoals hieronder:

Druk op de D.DISP toets nogmaals om de tweede pagina te tonen zoals hieronder:

Druk op de D.DISP toets nogmaals om het vertoning uit te zetten.

• Voor Super VCD disks, (2 pagina's), Druk op de D.DISP toets een keer om de eerste pagina te tonen: Disk type, Nummer -/- (Huidig / Vol), Mute status, PBC status, Repeat mode status, Huidig nummer tijd. Druk op de D.DISP toets nogmaals om de tweede pagina te tonen: Audio-/--(Huidig/Vol) of OFF, Audio type, Taal, Subtitel-/--(Huidig/Vol) of UIT. Druk op de D.DISP toets nogmaals om het vertoning uit te zetten.
• Voor CD, CD-G, HD-CD, MP3 / JPEG disks, Druk op de D.DISP toets een keer om de eerste pagina te tonen: Disk type, Nummer -/- (Huidig/ Vol), Mute status, Repeat mode status, Huidig nummer tijd.

- Druk op de D.DISP toets nogmaals om het vertoning uit te zetten.

8. Goto (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Deze functie laat u toe om uw favoriete Titel / Hoofdstuk / nummer te spelen. Druk op de GOTO toets om de scroll-down menu te activeren voor edit. Volgens de highlighting, voer uw favoriete Titel / hoofdstuk / Nummer in met numerieke toetsen of voer de playback tijd in. Na editing, druk ENTER om te starten. Als de input is ongeldig, zal het niet functioneren.

OPMERKING: Tijdens editing, de GOTO toets is niet te functioneren.

- Als het PBC AAN status is, zal deze functie het schakelen naar UIT.

9. PREVIEW (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Voor Super VCD & VCD disks, als de disk stopt is, druk op de PREVIEW toets.

• Het scherm zal worden verdelen in 9 klein beeldjes om elk nummer te spelen voor 3 sec. volgens de nummerorde.
• Als het in PCB AAN status is, zal deze functie het schakelen naar UIT.
• Druk op de ◀◀/ ▶▶ toets om de 9 klein beeldjes te navigeren.
• Druk op de ▶Htoets om de huidig selectie te spelen.
• Druk op de 1 - 9 toets om het overeenkomstige kleine scherm direct te activeren.

- Voor CD, CD-G, DTC-CD, HD-CD disks, als de disk stopt is, druk op de PREVIEW toets. Het zal starten om elk nummer te spelen voor 15 sec. volgens de nummerorde.

• Druk op de numerieke toetsen direct om de nummers te kiezen voor vooruitblik
• Druk op de ▶Itoets om het huidige nummer te spelen
• Tijdens het spelen van de disks, kunt u ook de PREVIEW toets drukken om deze functie te activeren.

OPMERKING: - Als de disk menu is gestart, zal preview niet functioneren.

- Als het huidige nummer is gestart boven 15 sec. zal deze functie starten vanaf het volgende nummer.

10. AUDIO (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Druk op de AUDIO toets een keer om de huidige audio mode te tonen.

- Druk nogmaals om te wisselen tussen verschillende audio modes in volgorde.

• Voor Super VCD & VCD disks: (Stereo - L - R - Auto L - Auto R)
• Voor CD, CD-G, HD-CD, MP3 disks: (Stereo - L - R)

Opmerking: Het schakelen naar Auto L / R audio kanaal kan gevarieerd zijn wegens verschillende disks inhoud.

Tweetalig VCD disks kan AUDIO toets gebruiken om tussen verschillende talen te wisselen.

11. Taal (voor DVD en Super VCD disks)

• Druk op de AUDIO toets een keerom de huidig taal te tonen.
• Druk nogmaals om te wisselen tussen verschillende taal mode in volgorde.

OPMERKING: Voor Multi-talen DVD & Super VCD disks, druk op de AUDIO toets om uw favoriet taal te kiezen.

12. Subtitel (voor DVD en Super VCD disks)

• Druk op de SUBTITEL toets een keer om de huidige subtitel te tonen.
• Druk nogmaals om te wisselen tussen verschillende subtitel modes in volgorde.

OPMERKING: Voor Multi-talen subtitel DVD & Super VCD disks, druk op de SUBTITEL toets om uw favoriet subtitel taal te kiezen.

13. Hoek (voor DVD disk)

• Druk op de ANGLE toets een keer om de huidig playback hoek te tonen.
• Druk nogmaals om te wisselen tussen verschillende playback hoek codes in volgorde. (Bijv. Angle -/- (Huidig/Vol) of UIT)

OPMERKING: Alleen voor DVD met multi-hoek, druk op de ANGLE toets om uw favoriet playback hoek te kiezen. Verkiesbare playback hoek hangt af van de beschikbaarheid van de DVD inhoud.

14. Mute (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

• Druk op de MUTE toets om de audio output te blokkeren. Er zal een symbool "MUTE" aanduiden op het scherm.
• Druk nogmaals om te annuleren, of Druk VOL + om de volume te annuleren en bijstellen.
• Als er geen audio output is, probeer MUTE toets te drukken om mute te annuleren.

15. ZOOM (voor DVD/ Super VCD/ VCD / JPEG disks)

• Druk op de ZOOM toets om in het beeld te zoomen.
• Er zijn 6 zoom modes, druk op de ZOOM toets om te wisselen tussen verschillende zoom modes in volgorde. (Zoom2 - Zoom3 - Zoom4 - Zoom1/2 - Zoom1/3 - Zoom1/4 - Zoom UIT)
• In Zoom2-4, kunt u de navigatie toetsen gebruiken om het beeld afkammen voor uw favoriet gedeelte.

16. Repeat A- B (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

• In normale Playback, snel vooruit of snel achteruit, druk op de A-B toets bij waar u het wilt herhalen. Er zal een aanwijzing "REPEAT A" zijn op het scherm..
• In normale I Playback, snel vooruit of snel achteruit, druk op de A-B toets nogmaals bij waar u het wilt herhalen. Er zal een aanwijzing "REPEAT A B" zijn op het scherm.
• De repeat functie start automatishc om het gedeelt vanaf A naar B te spelen.

• Druk op de A-B toets nogmaals om te annuleren. Er zal een aanwijzing "A B CANCEL" zijn op het scherm.

• Voor Super VCD, VCD & CD disks, repeat A-B is alleen een functie binnen hetzelfde nummer. Als anderen worden gespeeld, zal repeat A-B automatisch annuleren.

• Voor Super DVD disks, repeat A-B is alleen een functie binnen dezelfde Titel /Hoofdstuk. Als anderen worden gespeeld, zal repeat A-B automatisch annuleren.

17. Volume (voor DVD/ Super VCD/ VCD/ CD/ CD-G/HD-CD en JPEG disks)

- Druk op de - VOL / VOL + toetsen om de output volume bij te stellen.

OPMERKING: Playback DVD disks in originaal code, is niet verstelbaar

- Gebruik de navigatie toetsen om uw favoriet mappen te bekijken en de eerste file te spelen of naar uw favoriet file te verplaatsen.

OPMERKING:

- Druk op de ◀/▶ toetsen om de highlighting te verplaatsen naar mappen, documenten of mode selectie.

- Druk op de numerieke toetsen om de inhoud direct te selecteren. Voor nummer boven 10, druk op de -/-- toets first. (Bijv. File nummer 15, druk -/-- dan 5.)

- Met het spelen van de JPEG disks, druk op de PROGRAMMA toetsen om glij effecten te selecteren. Er zijn 17 glij modes, druk op de PROGRAMMA toets om te wisselen tussen verschillende modes in volgorde. (Start van top Start van onder Start van links Start van rechts Start van bovenlinkerhoek Start van bovenrechterhoek fuseer vanaf left / right Horizontale schoepen Vertical schoepen Fuseer vanaf 4 hoeken random Playback glij effect UIT).

- Tijdens het spelen en pauzeren met foto playback, kunt u gebruikmaken van navigatie toetsen om het beeld te kantelen / roteren.

• ▲ toets om horizontaal te kantelen.
• ▼ toets om verticaal te kantelen.
• ◀ toets om naar links 90° te roteren.
- toets om naar rechts 90° te roteren.

- Tijdens het spelen en pauzeren met foto playback, kunt u gebruikmaken van D.MENU toets om de preview mode te enteren om 12 foto's te tonen. Druk op de ◆/ ▶toets om volgend / vorig pagina te kiezen of druk op de numerieke toetsen om de overeenkomstig foto's te bekijken.

- De maximum JPEG beeldgrootte dat kan worden getoond is 1280 x 1024.

Functie Instellingen Functie Instellingen

DVD Functie Algemeen instelling DVD Functie Alg

• Druk op de SETUP toets om de DVD speler OSD menu te activeren;
• Druk op de ◀ / ▶ toets om te verplaatsen en benadrukken tussen verschillende sub-menu. Druk op de ▲ / ▼ ENTER toets de benadrukt sub-menu te enteren.
• Druk op de SETUP toets om de OSD menu uit te komen, of verplaats de highlighting naar EXIT SETUP en dan druk op de ENTER toets om uit te komen..

OPMERKING: In Setup mode, de volgende functies zullen worden geannuleerd of gepauzeerd: TITEL, SUB-TITEL, DISPLAY, PLAY, SETUP, STOP, SLOW / STEP, NICAM / AUDIO, FF, FR, PREV, VOLGEND, GOTO, ZOOM, ANGLE, PROGRAMMA, PREVIEW, REPEAT, REPEAT A-B.

Systeem Instelling System Instelling

TV kleursysteem

Deze menu laat uw toe om het beeldformaat voor uw TV/DVD te stellen.

NTSC

Dit formaat wordt gebruikt in sommige andere landen, bijv. USA

PAL

Dit is het formaat gebruikt in de UK en tde systeemgekozen instelling.

AUTO

Dit formaat kan worden gebruikt als uw TV/DVD in staat is met beide PAL en NTSC formaten.

OPMERKING: PAL formaat is in het algemeen gebruikt voor TV's in de UK. Controleer uw TV handleiding voor ondersteund formaten. Als NTSC is geselecteerd met een niet-compatibel televisie kunt u interferentie of beeld rolling ervaren.

TV Type

DVDs worden geproduceerd in verschillende scherm breedte-hoogteverhoudingen. Deze menu laat u toe om een van de drie breedte-hoogteverhoudingen te kiezen:

• 4:3 PS (Normaal)
• 4:3 LB (Normaal)
• 16:9 (Breed)
- Selecteer de meeste geschikte breedte-hoogteverhouding voor de DVD dat wordt vertoond.

4:3PS (Normaal)

Normal Pan en Scan is gebruikt voor meest normale televisie uitzendingen en het is de systeemgekozen instelling. Het heeft een breedte-hoogteverhoudingn of 4:3, als u deze instelling selecteert tijdens het bekijken van een DVD zal het beeld het scherm vullen maar, u zal de linker- en rechter kant van het beeld niet kunnen zien.

Normal Letter Box zal de DVD in zijn originale breedte-hoogteverhouding worden vertoond, zo het hangt af van de maat van uw televisiescherm, u kunt zwaart grenzen zien boven en beneden het beeld.

16:9 (Wide)

Kies deze instelling als u een breedscherm televisie heeft.

OPMERKING:

• Playback schermmaat kan gevarieerd zijn volgens de inhoud van disks.
• Voor disks met 4:3 inhoud, het gebruiken van elke mode zal alleen een 4:3 scherm wordt vertoond
• Schermratio selectie moet volgens de aangesluitenTV / Display breedte-hoogteverhouding zijn.

• De systeemgekozen instelling is op slot. Geen Rating selectie of het verandering van wachtwoord kan gedaan worden. Om de Rating instelling te bewerken, enter systeemgekozen wachtwoord "0000" met numerieke toetsen, dan druk op de ENTER toets om te bevestigen.
• Om wachtwoord te veranderen, voer een willekeurige 4 cijferig nummer in als het slot geopend is. Wanneer het 4 cijferig nummer is entered, zal het uw nieuwe wachtwoord zijn.

- Playback voor sommige disks met rating, kunt u de rating instelling selecteren volgens uw voorkeur. Rating beperking is verdeeld in acht verschillende categorie van KID SAFE tot ADULT.

- Druk op de ENTER toets om fabrikante systeemgekozen waarde te herstellen.

OPMERKING: Alleen bewerkbaar als wachtwoord open is. En alleen kan functioneren als wachtwoord op slot is. Het doet niet echter, om het Wachtwoord of de Rating instelling te herinstellen.

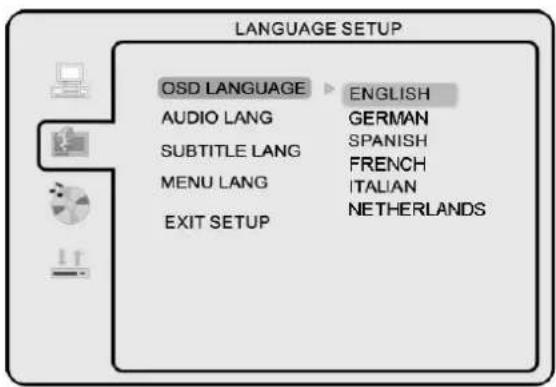

Taal Instelling Taal Instelling

Druk op de SETUP toets om de DVD OSD menu te enteren.

- OSD Taal

Gebruik navigatie toetsen om het OSD LANGAUGE instelling pictogram te kiezen, druk op de ENTER toets om te bevestigen. Er zijn 2 talen voor uw selectie, druk op de ▲ & ▼ toetsen to wisselen tussen verschillende talen ENGELS, Duits, SPAANS, Italiaans En NEDERLANDS. Druk op de ENTER toets om te bevestigen.

OPMERKING: Als de geselecteerd taal is niet inclusief in uw DVD disk inhoud, zal het de systeemgekozen taal van de disk automatisch selecteren. De systeemgekozen taal instelling is Engels.

- Audio Taal

Gebruik navigatie toetsen om de AUDIO LANG instelling pictogram te kiezen, druk op de ENTER toets om te bevestigen. Er zijn 7 talen voor uw selectie, druk op de ▲ & ▼ toetsen om te wisselen tussen verschillende talen. (ENGELS / Duits / SPAANS / Italiaans/ NEDERLANDS / Portugees). Druk op de ENTER toets om te bevestigen.

OPMERKING: Als de geselecteerd taal is niet inclusief in uw DVD disk inhoud, zal het de systeemgekozen taal van de disk automatisch selecteren. De systeemgekozen taal instelling is Engels.

-Subtitel Taal

Gebruik navigatie toetsen om het SUBTITEL LANG instelling pictogram te kiezen, druk op de ENTER toets om te bevestigen. Er zijn 7 talen voor uw selectie, druk op de ▲ & ▼ toetsen om te wisselen tussen verschillende talen. (ENGELS / Duits / SPAANS / Italiaans/ NEDERLANDS / Portugees /OFF) Druk op de ENTER toets om te bevestigen.

OPMERKING: Als de geselecteerd taal is niet inclusief in uw DVD disk inhoud, zal het de systeemgekozen taal van de disk automatisch selecteren. De systeemgekozen taal instelling is Engels.

MENU Taal

- Gebruik navigatie toetsen om het MENU LANG instelling pictogram te kiezen, druk op de ENTER toets om te bevestigen. Er zijn 7 talen voor uw selectie, druk op de ▲ & ▼ toetsen om te wisselen tussen verschillende talen. (ENGELS / Duits / SPAANS / Italiaans/ NEDERLANDS / Portugees) Druk op de ENTER toets om te bevestigen.

Audio InstellingAudio Instelling

Audio Output

- Gebruik navigatie toetsen om het AUDIO OUT instelling pictogram te kiezen, druk op de ENTER toets om te bevestigen. - Er zijn 3 modes voor uw selectie,; gebruik navigatie toetsen om verschillende modes te kiezen, druk op de ENTER toets om te bevestigen.

• SPDIF / OFF: Coaxiaal output uit
• SPDIF / Orginal code: als de coaxiaal output met uw audioversterker is aangesluiten, spel de disks met MPEG inhoud, de coaxiaal output the ofignal signal to your versterker. Your Versterker must have de overeenkomstig decoding functie.
• SPDIF / PCM: When connected with 2 kanaals digital stereo versterker, playing back de disks with MPEG inhoud de coaxiaal output met 2 kanalen op uw versterker.

Toon

- Gebruik ▲ & ▼ toetsen om de Toon instelling te bijwerken.

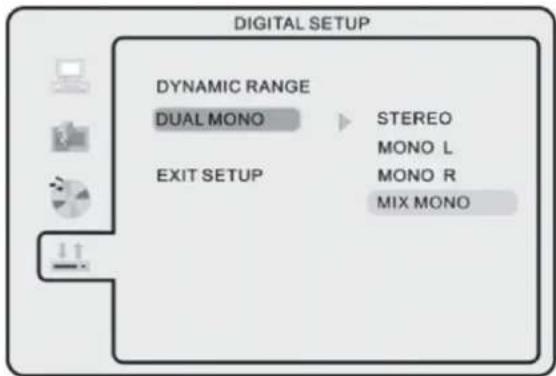

Digital Instelling Digital Instelling

Dynamisch Bereik

- Als de compress mode tot "Audio output" is ingeschakeld, stel de compress ratio bij voor verschillende effecten. Als VOL is geselecteerd, de pieke signaal waarde is het kleinste. Als OFF is geselecteerd, de pieke signaal waarde is het grootste.

Dual Mono

- U kunt vier verschillende audio output kiezen, STEREO, MONO L, MONO R, MIX MONO. De audio out beschrijving van deze Selectie is getoond in de table hieronder

MODE	LINKERSPEAKER	RECHTERSPEAKER
STEREO	STEREO-L	STEREO-R
L-MONO	L-MONO	L-MONO
R-MONO	R-MONO	R-MONO
MIX-MONO	L-MONO+R-MONO	L-MONO+R-MONO

Teletekst bediening Teletekst bediening

Teletekst vertoning

vertoning

1. Selecteer een TV station met teletekst signaal.
2. Druk TEXT om teletekst signaal te enteren.
3. Druk TEXT nogmaals om terug te gaan of uit te gaan naar TV mode.

Pagina selectie Pagina selectie

1. Enter het pagina nummer(3 cijferig) met de nummer toetsen. Als u een verkeerde nummer heeft ingedrukt tijdens het invoeren, moet u de complete drie cijferig nummer en dan re-enter het juiste pagina nummer.
2. CH.+/- kan worden gebruikt om de voorgaande of volgende pagina te selecteren.

Hold

U kunt Hold drukken om een pagina te houden, en het nogmaals drukken om de pagina los te laten.

IndexIndex

Druk INDEX om de hoofd- index pagina direct te enteren.

Vergroot TekstVergroot Tekst

Als een pagina is vertoond, kunt u de maat van de tekst verdoubbelen om het gemakkelijker te lezen.

1. Druk SIZE om de boven-helft van de pagina te vergroten.
2. Druk SIZE nogmaals m de beneden-helft van de pagina te vergroten.
3. Druk SIZE een keer meer om naar narmale vertoning terug te gaan.

U kunt de verborgen teletekstinformatie (bijv. Answer to puzzles of riddles etc.) vertonen bij het drukken van REVEAL. Druk op de toets nogmaals om de informatie te verbergen.

Mix modeMix mode

Deze functie laat u toe om de teletekst pagina boven op het TV programma te plaatsen, of plaatsen de teletekst pagina en TV programma zij aan zij.

1. When a pagina is displayed, druk Mix. The TV pagina will appear with the text pagina.
2. Druk Mix nogmaals, the text pagina en TV programma will allocate side by side.
3. The third time, druk Mix to return to the nofmal text mode.

Subpagina Subpagina

Sommige teletekst kan diverse sub-paginas bevatten die worden automatisch verstuurt in een bepaald cyclus bij de TV station.the TV station.

Kleuren toetsen (Rood, Groen, Geel, Cyaan) Kleuren toetsen (Rood, Groen, Geel, Cyaan)

Druk op deze toetsen om direct naar de overeenkomstig kleur pagina's te gaan dat wodt vertoond op het benedengedeelte van het teletekst scherm.

Ondersteund bediening Modes Ondersteund bediening Modes

PC-RGB inputPC-RGB input

MODE	RESOLUTIE	HORIZONTALE FREQUENTIE(KHz)	VERTICALE FREQUENTIE(Hz)
DOS	720X400	31.50	70.00
VGA	640X 480	31.50/37.90/37.50	60.00/72.00/75.00
SVGA	800X 600	37.90/47.20/46.90	60.00/72.00/75.00
XGA	1024X 768	48.40/56.50/60.00	60.00/70.00/75.00
WXGA+	1440X 900	55.00	60.00

HDMI inputHDMI input

MODE	RESOLUTIE	HORIZONTALE FREQUENTIE(KHz)	VERTICALE FREQUENTIE(Hz)
480i	720X480	15.73	59.94/60.00
480p	720X480	31.47	59.94/60.00
576i	720X576	15.63	50.00
576p	720X576	31.26	50.00
720p	1280X720	44.96	59.94/60.00
1080i	1920X1080	28.13	50.00/60.00

Problemen oplossen Problemen oplossen

Voordat een service-technicus contact, voer de volgende eenvoudige controles uit. Als een probleem houd nog steeds vol, schakel de LCD TV uit en roep voor service.

PROBLEEM	MOGELIJKE OPLOSSING
Geen geluid en beeld	- Controleer dat de hoofd-stekker aangesluiten is met de stopcontact.- Controleer dat u de POWER toets op de voorkant van het TV televisietoestel wel heeft gedrukt.- Controleer de beeldcontrast- en helderheid instellingen.
Normale beeld maar geen geluid	- Controleer de volume.- Geluid uit? Druk op de MUTE toets.- Probeer een ander kanaal, het probleem kan op de uitzending liggen .- Zijn de audio kabels juist geinstalleerd?
De afstensbediening werk niet	- Controleer of er onderwerp is tussen het product en de afstensbediening dat obstakel veroorzaakt.- Zijn batterijen geinstalleerd met correct polariteit(+ met +,- met -).- Correct afstandsbediening mode instelling: TV, VCR etc.?- Zet nieuwe batterijen in
De stroom is plotseling uit	- Is er sleeptimer instelling?- Controleer de stroom controle instellingen. Stroom onderbroken.- Geen uizending van station ingeschakeld met auto activeren.
Beeld blijkt langzaam te zijn na het inschakelen	- Dit is normaal, het beeld wordt geblokkeerd tijdens product startup-proces.Neem contact op met uw service-center, als het beeld niet uitgekomen is na vijf minuten.
Geen of slechte kleur of slechte beeld	- Stel de kleur bij in menu optie.- Neem voldoend afstand op tussen het product en de VCR.- Probeer een ander kanaal, het probleem kan op de uitzending liggen.- Zijn de VIDEO kabels juist geinstalleerd?- Activeer de any Functie om de helderheid van het beeld te herstellen.
Horizontal/vertical bars of bevende beeld	- Controleer voor lokale interferentie zoals een electrisch apparaat of gereedschap.
Slechteontvangst op sommige kanalen	- Station of kabel product heeft problemen. Schakel naar een andere station.- Station signaal is zwak, richt antenne opnieuw om zwaker station te ontvangen.- Controleer voor bronnen of mogelijke interfertie.
Lijnen of strepen in beeld - Controleer de antenne (verander de richting van de antenne).
Geen output vanuit een van de speakers	- stel balans in menu optie.

OPMERKING: Er is een probleem in VGA mode.(Alleen VGA mode applied)

PROBLEEM	MOGELIJKE OPLOSSING
Het signaal is uit van het bereik.	- Stel resolutie, horizontale frequentie, of vertical frequentie bij.- Controleer of de signaa-kabel is aangesluiten of los.- Controleer de Ingangsbron.
Verticale bar of streep op achterground&HorizontalLawaai& incorrect positie.	Verticale bar of streep op achterground&Horizontal Lawaai& incorrect positie.
Scherm kleur is instabiel of enkel kleur.	- Controleer de signaal-kabel.- Installeer de PC video kaart opnieuw.

Onderhoud Onderhoud

Vroege storingen kan worden voorkome. Voorzichtigheid en het regelmatige schoonmaken kan de hoeveelheid tijd uitbreiden die u zult hebben voor uw nieuwe TV. Wees zeker te zijn om stroom uit te zetten en de stekker uit te halen voordat u begint met het schoonmaken.

Het schoonmaken van het scherm Het schoonmsken van het scherm

1. Hier is een goede manier om stof te weren van uw scherm voor een tijdje. Een zachte doek nat maken in een mengsel van lauwe water en een beetje wasverzachter of afwasmiddel. Wring de doek tot het bijna droge wordt, en dan gebruik het om scherm af te vegen

2. Wees zeker te zijn dat er niet te veel water is op het scherm, en laat het droog voordat u uw TV aanzet.

Het schoonmaken van de kast Het schoonmaken van de kast

Om vuil of stof te verwijderen, veeg de kast met een zachte, droge, lint-vrij doek af. Wees zeker te zijn geen natte doek te gebruiken.

Uitgebreide Afwezigheid Utgebreide Afwezigheid

Als u is plan om uw TV achter te laten voor een lange periode (zoals een vacatie), is het een goede idee om de stekker uit te halen om te beschermen tegen mogelijke beschadiging from lightning of power surges.

Het handelen van Disks Het handelen van Disks

1. Om een disk uit te halen van zijn bergkast, druk op het center van de kast en neem de disk uit.
2. houd de disk bij de rand, om aanraking met de opgeslagen zijde van de disk te vermijden.

Het schoonmaken van disks Het schoonmaken van disks

1. Vingerafdrukken en stof moeten voorzichtig worden afgeveegd van de oppervlakte van de disk met een zachte doek. Audio disks en DVD disks hebben geen groeven om stof en microscopische brokstukken te verzamelen, zo zachet afvegen met een zachte doek zou de meeste deeltjes kunnen verwijderen. Veeg in een rechte lijn van binnen naar buiten van de disk. Kleine stofdeeltjes en lichte vlekken zou geen effect hebben op reproductiekwaliteit.

2. Gebruik nooit chemische producten zoals recordspray, antistatic spray, Benzine, of verdunner om disks schoon te maken. Deze chemische producten kan de oppervlakte van de disk onherstelbaar beschadigen.

3. Disks zou terugzetten naar de kast na het gebruiken. Dit voorkomt ernstige krassen dat de laser pickup te blokkeren kan veroorzaken.

4. Laat disks niet blootstellen aan directe zonlicht, hoge luchtvochtigheid, of hoog temperatuur voor langere perioden. Blootstellen aan to hoog temperatuur kan de disk buigen.

5. Plak geen papier of schrijf iets met een ball-point pen op de label kant van de disk.
