GEBRUIKSAANWIJZING EM6600 Eminent

EM6600 - Slimme Energy Reader met Z-wave Stick

WWW.EMINENT-ONLINE.COM

EM6600 - Slimme Energy Reader met Z-wave Stick

Inhoudsopgave

1.0 Introductie ....3

1.1 Functies en kenmerken ....3
1.2 Inhoud van de verpakking....3

2.0 Download en installeer de Energy Reader software....4

2.1 Download de software 4
2.2 Installatie van de software 4

3.0 De EM6600 installeren met de software 5

3.1 Stap 1 – Voorbereiding....5

3.1.1 Bekijk de meter.... 5
3.1.2 Noteer de factor van de meter 6
3.1.3 Laatste jaarafrekening of tussentijdse rekening 6

3.2 Stap 2 – Gebruikers instellingen ....7
3.3 Stap 3 – Assembleer de Energy Reader....8
3.4 Stap 4 – Draadloze verbinding maken ....9
3.5 Stap 5 – Bereik testen ......10
3.6 Stap 6 – Monteer de Energy Reader op een elektriciteitsmeter......11

3.6.1 Montage op een mechanische meter....11
3.6.2 Montage op een digitale meter....13

3.7 Stap 7 – Vul de actuele meterwaarde in ....16

4.0 De Energy Reader software gebruiken 16

4.1 Widget grafiek .... 17
4.2 Real time mode/actuele mode....17
4.3 RSS Feed....17

4.3.1 Wijzigen van de RSS feed 18

4.4 kWh/Watt selectie....18
4.5 Geaccumuleerde consumptie / consumptie in Watts....18
4.6 Verplaatsen van de widget....18
4.7 Help en veelgestelde vragen 18
4.8 Geavanceerde instellingen 18

4.8.1 Gebruikers instellingen ....18
4.8.2 Systeem instellingen....18
4.8.3 Geavanceerd....19
4.8.4 Informatie 19
4.8.5 Gebruikers handleidingen....20

4.9 Sluiten knop....20

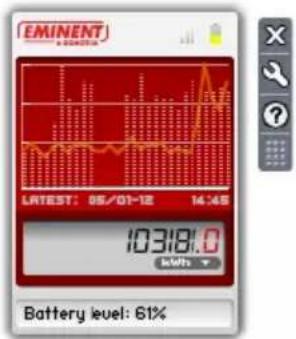

4.10 Batterij niveau....20

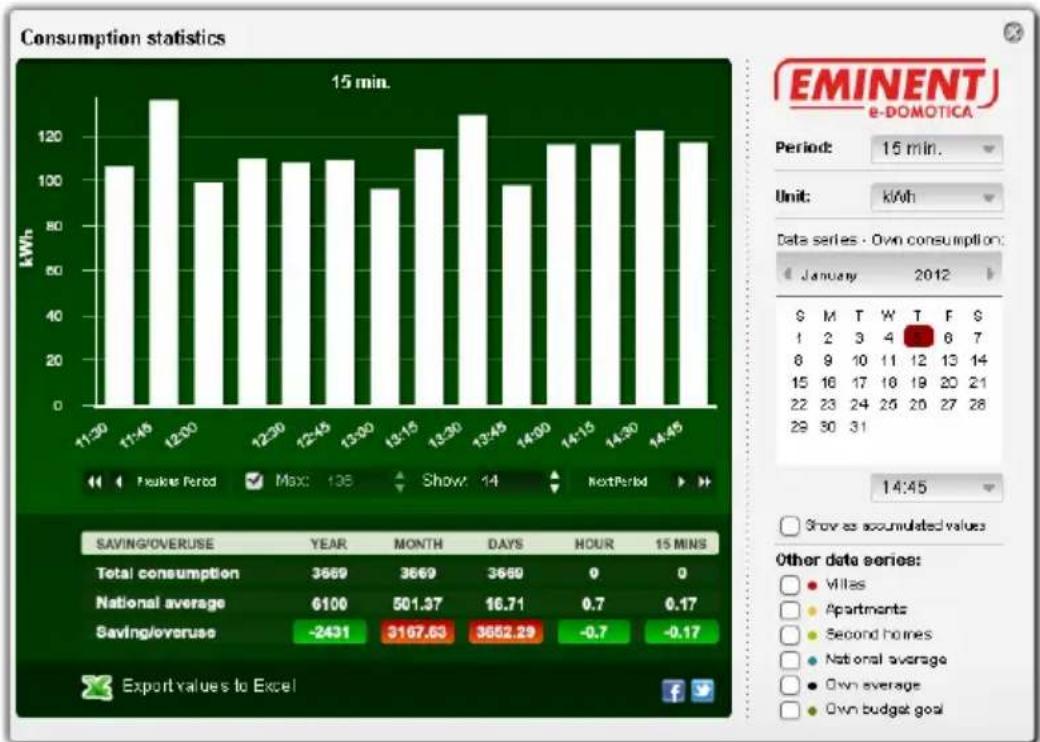

4.11 Geavanceerde grafieken....21

4.11.1 Consumptie grafiek....21
4.11.2 Grafiek bekijken in kWh, CO ² emissies en geld....22
4.11.3 Besparing/overmatig gebruik 22

NEDERLANDS

4.11.4 Exporteren naar Excel 22
4.11.5 Vergelijk het eigen verbruik met andere huishoudens....22

5.0 Energy Reader software verwijderen van de computer 22
6.0 Draadloze communicatie via de Z-wave standaard....23
7.0 Service en ondersteuning....23
8.0 Waarschuwingen en aandachtspunten 23
9.0 Garantievoorwaarden 24
10.0 Verklaring van Overeenstemming....25

1.0 Introductie

Gefeliciteerd met de aankoop van dit hoogwaardige Eminent product! Dit product is door de technische experts van Eminent uitgebreid getest. Mocht dit product ondanks alle zorg problemen vertonen, dan kun je een beroep doen op de vijf jaar Eminent garantie. Bewaar deze handleiding samen met het bewijs van aankoop daarom zorgvuldig.

Registreer je aankoop nu op www.eminent-online.com en ontvang product updates!

1.1 Functies en kenmerken

Ontvang actuele metingen van het stroomverbruik in uw huis door gebruik te maken van de Eminent EM6600 Slimme Energy Reader met Z-wave stick. De Energy Reader eenvoudig te installeren op zowel elektrische als mechanische meters. Bovendien is de verbinding gebaseerd op de draadloze Z-wave standaard met uitstekende prestaties in huis.

Wacht niet op een jaarlijkse rekening van uw energiemaatschappij, nu kunt u uw stroomverbruik zelf in de gaten houden! Zoek uit hoeveel stroom uw apparatuur in actieve of passieve mode gebruikt. Reduceer uw energierekening en help mee om CO2 emissies te verlagen.

De Energy Reader werkt samen met de Energy Reader software, welke gratis gedownload kan worden van de website. Met deze software kunt u uw stroomverbruik analyseren, in diverse grafieken bekijken en vergelijken met andere huishoudens.

1.2 Inhoud van de verpakking

De volgende onderdelen zijn aanwezig in het pakket:

• Energy Reader
• Sensor kabel (5 meter)
• Sensor sjabloon sticker
• Montage materiaal en dubbelzijdige tape
• 2x AA batterijen
• USB verlengkabel
  • Schroeven en Pluggen

• Kabelklemmen

• Schroevendraaier

• USB Z-wave Stick
• Extra dubbelzijdige tape voor de sensor
• Snelle Installatie Gids (niet deze handleiding)

2.0 Download en installeer de Energy Reader software

Voordat de Energy Reader op de meter gemonteerd kan worden dient u eerst de Energy Reader software te downloaden van de speciale website voor dit product.

Let op! De software is alleen geschikt voor Windows XP, Vista en 7. Er wordt gebruik gemaakt van Adobe Air, mogelijk dienen hiervoor tijdens de installatie e.e.a. extra gedownload te worden.

2.1 Download de software

1. Start de computer.
2. Open een browser, bijvoorbeeld Internet Explorer of Firefox.
3. Typ het volgende in de adresbalk: http://www.e-domotica.com/EM6600
4. Druk op 'Enter' om naar de pagina te gaan.
5. Download de laatste versie van de software vermeld op deze pagina.
6. Volg de instructies op de pagina om het bestand te downloaden.

2.2 Installatie van de software

1. Nadat de software gedownload is, klik op het bestand op de installatie te starten.
2. Selecteer uw taal uit de lijst en klik op OK.
3. De software controleert nu of de benodigde andere software beschikbaar is op de computer. Het kan zijn dat zowel 'Adobe Air' als 'Prolific USB to Serial Driver' vermeld worden.
4. Klik 'Installeren' om verder te gaan.
5. Klik 'Ik ga akkoord' om Adobe Air te installeren.
6. Klik 'Voltooien'.

Let op! Het is mogelijk dat Adobe Air Updater na de installatie automatisch in beeld komt. Indien gewenst kunt u 'Nu bijwerken' kiezen om Adobe gelijk bij te werken naar de laatste versie. Volg daarbij de instructies op het scherm.

1. De software zal nu 'Prolific USB to Serial Driver' installeren, wat nodig is om de USB Z-wave stick aan te sturen.
2. Klik 'Next' om verder te gaan.
3. Klik 'Finish'.
4. Wacht voor enkele momenten, de installatie gaat automatisch verder.
5. Klik 'Volgende' om de Energy Reader software te installeren.

5 | NEDERLANDS

1. Selecteer 'Ik ga akkoord met de voorwaarden van de licentieovereenkomst'.
2. Klik 'Volgende'.
3. Klik 'Installeren'.
4. Selecteer 'Het programma starten' en klik 'Voltooien'. Ga naar het volgende hoofdstuk om verder te gaan.

3.0 De EM6600 installeren met de software

Nu de Energy Reader software geïnstalleerd is, zal een eerste installatie wizard automatisch starten om u door alle instructies en instellingen heen te leiden.

Kies eerst uw taal en klik op 'Continue'. Vervolgens ziet u de eerste stap van de installatie wizard in de software. Elke stap wordt in de volgende hoofdstukken uitgelegd.

3.1 Stap 1 – Voorbereiding

Afbeelding 1. Stap 1 – Voorbereiding

De software dient geconfigureerd te worden voordat de Energy Reader op de meter gemonteerd kan worden. Klik op de afbeeldingen om deze te bekijken met meer informatie zoals omschreven in de volgende hoofdstukken.

3.1.1 Bekijk de meter

Het is belangrijk om te weten om wat voor meter type het gaat.

• Mechanische meters worden gelezen door gebruik te maken van de draaischijf.
• Digitale meters worden gelezen door gebruik te maken van een knipperende LED.

3.1.2 Noteer de factor van de meter

Mechanische meters:

De rotatie factor op mechanische meters is het aantal rotaties wat de draaischijf maakt per kWu (kilo Watt hour, ook wel kWh, kilo Watt uur). De rotatie factor verschilt per fabrikant en model, maar is altijd op de meter vermeld.

Digitale meters:

De rotatie factor op digitale meters is het aantal keren dat de LED knippert per 1 kWh. De impulse factor (puls factor) verschilt per fabrikant en model.

Tips

• Indien de meter meerdere puls factoren heeft is het aanbevolen om de LED met de hoogste factor te kiezen.
• Sommige meters gebruiken knipperende en/of infrarood LED's. De Energy Reader werkt op beide typen LED's.
• Een aantal digitale meters vermelden geen puls factor. Bij twijfel, neem contact op met de fabrikant van de meter om de juiste factor te achterhalen.
• Indien "S0 = xx imp/kWh" is vermeld op de meter, dient u deze waarde niet te gebruiken.

3.1.3 Laatste jaarafrekening of tussentijdse rekening

Optioneel kunt u de laatste jaarafrekening of tussentijdse rekening van uw elektriciteitsmaatschappij opzoeken en gebruiken. Om van alle functies in de Energy Reader software gebruik te maken is het aanbevolen deze rekening te gebruiken.

Klik 'Volgende' om verder te gaan naar de volgende stap, welke in het volgende hoofdstuk wordt uitgelegd.

3.2 Stap 2 – Gebruikers instellingen

Afbeelding 2. Stap 2 – Gebruikers instellingen

Vul de juiste informatie in elk veld in om zo volledig gebruik te kunnen maken van de Energy Reader.

1. Meter type: Kies tussen 'Mechanisch' (Draaischijf) of 'Digital' (Optisch).
2. Puls factor: Vul de factor in wat u genoteerd heeft bij hoofdstuk 3.1.2.
3. Laatste jaarverbruik (kWu): Vul het verbruik van het afgelopen jaar in, vermeld op de laatste jaarafrekening of tussentijdse rekening.
4. Gebudgetteerd jaarverbruik: Vul een budget (in kWu) in wat u verwacht te verbruiken in één jaar.
5. Prijs per kWu(Euro): Vul de prijs per kWu in, wat vermeld wordt op de jaarafrekening van uw elektriciteitsmaatschappij.
6. Valuta: Stel hier uw valuta in, standaard is dit EUR.
7. CO2 (kg) per kWu: Dit is het aantal kilo's CO2 uitstoot per 1kWh. Deze waarde dient niet aangepast te worden.
8. Klant nummer: Vul uw persoonlijke klantnummer van uw elektriciteitsmaatschappij in, indien dit bekend is.
9. Overeenkomst nummer: Vul uw persoonlijke overeenkomstnummer van uw elektriciteitsmaatschappij in, indien dit bekend is.

Klik 'Volgende' om verder te gaan naar de volgende stap, welke in het volgende hoofdstuk wordt uitgelegd.

3.3 Stap 3 – Assembleer de Energy Reader

Afbeelding 3. Stap 3 – Assembleer de Energy Reader

Volg deze stappen om de Energy Reader te assembleren

1. Steek de sensor kabel stevig in de Energy Reader.
2. Controleer of de stekker van de kabel volledig ingestoken is.
3. Monteer de ophanging zoals weergegeven. Dit beschermt de sensor kabel van loskoppelen van de Energy Reader.
4. Plaats de twee AA batterijen.

Klik 'Volgende' om verder te gaan naar de volgende stap, welke in het volgende hoofdstuk wordt uitgelegd.

3.4 Stap 4 – Draadloze verbinding maken

Afbeelding 4. Stap 4 – Draadloze verbinding maken

U kunt nu de draadloze verbinding tussen de Energy Reader en de USB Z-wave stick tot stand brengen. Steek de USB Z-wave stick in een beschikbare USB poort op uw computer. De computer zal vervolgens de Z-wave stick vinden en automatisch installeren. Het volgende scherm verschijnt automatisch.

Afbeelding 5. Stap 4 – Wachten op Energy Reader

Druk 3 keer op de knop om het synchroniseren met de computer te starten. De knop bevindt zich onderop de Energy Reader.

Na een tijdje zal de status informatie veranderen in "Energy Reader gevonden!".

Tips, indien dit bericht niet in beeld komt:

• Controleer of de batterijen correct in het apparaat zitten
• Controleer of de batterijen vol zijn (in een ander apparaat bijvoorbeeld)
• Zorg ervoor dat de afstand tussen de computer en de Energy Reader niet te groot is in deze fase.

Klik 'Volgende' om verder te gaan naar de volgende stap, welke in het volgende hoofdstuk wordt uitgelegd.

3.5 Stap 5 – Bereik testen

Afbeelding 6. Stap 5 – Bereik testen

Het is nu mogelijk om het bereik van het draadloze signaal te testen, voordat de Energy Reader op de meter wordt geplaatst.

1. Plaats de Energy Reader dichtbij de meter
2. Druk 4 keer op de knop van de Energy Reader om de test te starten
3. De LED zal 4 keer knipperen om aan te geven dat de test gestart is.
4. De software zal het resultaat van de test daarna weergeven:

Goede ontvangst:

Het resultaat van de bereiktest geeft aan dat de verbinding tussen de Energy Reader en de computer goed is.

Beperkte ontvangst

Het resultaat van de bereiktest geeft aan dat de verbinding tussen de Energy Reader en de computer beperkt is. Mogelijk ervaart u incidenteel problemen in de data overdracht. Om de verbinding tussen de computer en de Energy Reader te verbeteren is het aanbevolen om de afstand te verkleinen. Dit kan door de 5 meter kabel met sensor te gebruiken en de voorkant van de Energy Reader naar de computer te richten. Start de bereiktest opnieuw nadat de positie van de apparatuur is aangepast.

Slechte ontvangst:

Het resultaat van de bereiktest geeft aan dat de verbinding tussen de Energy Reader en de computer slecht is. De verbinding dient verbeterd te worden om de Energy Reader te kunnen gebruiken. Gebruik de 5 meter sensor kabel en richt de voorkant van de Energy Reader naar de computer. Start de bereiktest opnieuw nadat de positie van de apparatuur is aangepast.

Klik 'Volgende' om verder te gaan naar de volgende stap, welke in het volgende hoofdstuk wordt uitgelegd.

3.6 Stap 6 – Monteer de Energy Reader op een elektriciteitsmeter

U kunt nu de Energy Reader op de elektriciteitsmeter monteren. Volg de stappen in dit hoofdstuk zorgvuldig op.

3.6.1 Montage op een mechanische meter

1. Maak de meter schoon.

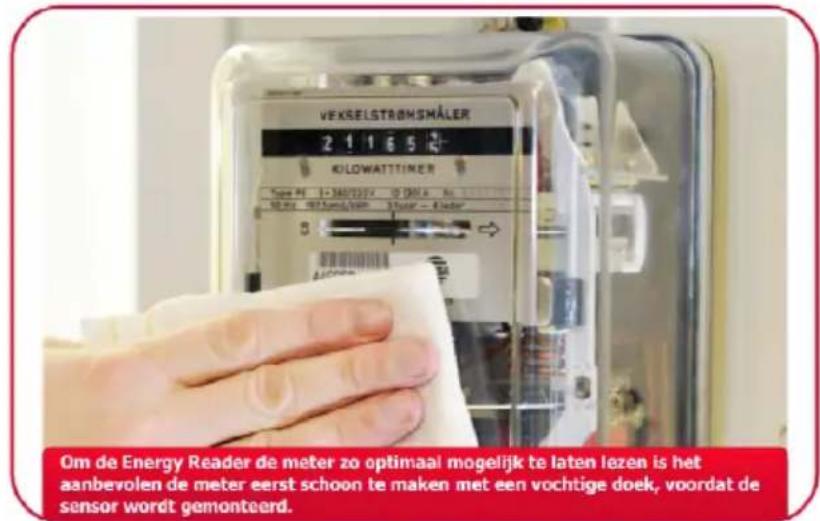

Om de Energy Reader de meter zo optimaal mogelijk te laten lezen is het aanbevolen de meter eerst schoon te maken met een vochtige doek, voordat de sensor wordt gemonteerd.

Afbeelding 7. Stap 6 – Maak de meter schoon

2. Haal het sjabloon van het plastic.

Gebruik de sjabloon om de sensor op de juiste manier op de meter te monteren.

Haal de sjabloon los van de folie door voorzichtig het lipje omhoog te halen bij (1), links bovenin.

Afbeelding 8. Stap 6 – Haal het sjabloon van het plastic.

1. Plaats het sjabloon op de meter.

Het sjabloon dient op een correcte manier op de draaischijf van de meter geplaatst te worden. Zorg ervoor dat de linker verticale lijn op het midden van de draaischijf zit en de horizontale lijn uitgelijnd is op de schijf zoals weergegeven op de afbeelding hieronder:

Afbeelding 9. Stap 6 – Plaats het sjabloon op de meter.

1. Verwijder het middenstuk van het sjabloon.

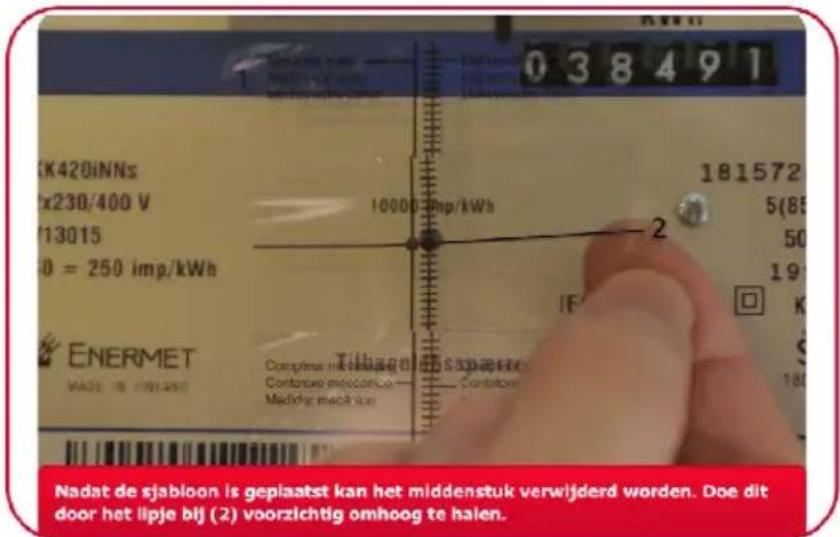

Nadat het sjabloon correct is geplaatst, kan het middenstuk verwijderd worden om de sensor te monteren. Doe dit door het lipje (2) omhoog te halen en voorzichtig los te trekken van het sjabloon.

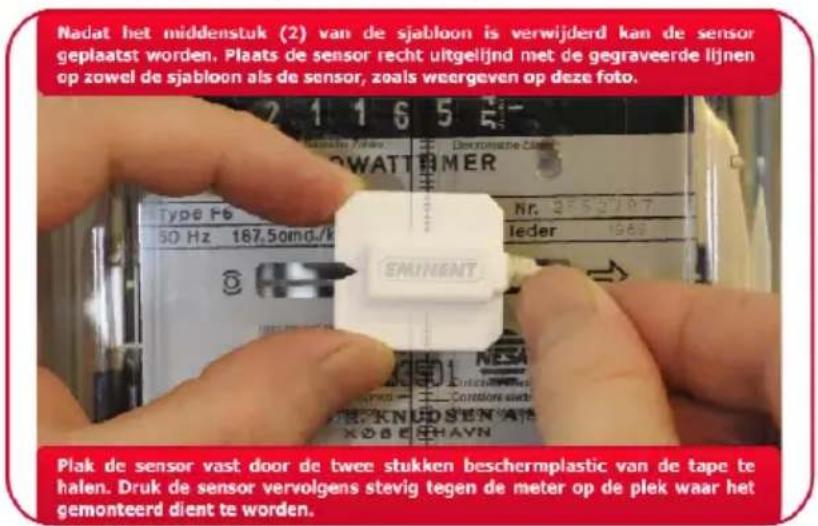

1. Plaats de sensor op de meter.

De sensor dient op de juiste manier gemonteerd te worden. Plaats de sensor recht uitgelijnd met de gegraveerde lijnen op zowel de sjabloon als de sensor

zoals weergegeven op de afbeelding hieronder.

Afbeelding 10. Stap 6 – Plaats de sensor op de meter

Plak de sensor vast door de twee stukken beschermplastic van de tape te verwijderen. Druk de sensor stevig tegen de meter op de plek waar het gemonteerd dient te worden.

1. Start de meter kalibratie.

a. De sensor op de draaischijf dient gekalibreerd te worden. Start het kalibratie proces door 5 keer op de knop onderop de Energy Reader te drukken.

b. De LED van de Energy Reader zal knipperen, om aan te geven dat de kalibratie is gestart. De status wordt onderaan in de software weergegeven.

Meter kalibratie

Druk 5 keer op de knop op de Energ Reader om de kalibratie te starten.

De LED van de Energy Reader zal snel knipperen, om aan te geven dat de kalibratie is gesfart.

Wacht toldat de kalibratie is voltooid, ga daama verder met de installatie wizard.

Afbeelding 11. Stap 6 – Meter kalibratie

c. Wacht totdat de meter kalibratie is voltooid.

Klik 'Volgende' om verder te gaan naar de volgende stap, uitgelegd in hoofdstuk 3.7. Omdat u een mechanische meter gebruikt, kunt u hoofdstuk 3.6.2 overslaan.

3.6.2 Montage op een digitale meter

1. Maak de meter schoon.

Om de Energy Reader de meter zo optimaal mogelijk te laten lezen is het aanbevolen de meter eerst schoon te maken met een vochtige doek, voordat de sensor wordt gemonteerd.

Om de Energy Reader de meter zo optimaal mogelijk te laten lezen is het aanbevolen de meter eerst schoon te maken met een vochtige doek, voordat de sensor wordt gemonteerd.

Afbeelding 12. Stap 6 – Maak de meter schoon

1. Haal het sjabloon van het plastic.

Gebruik het sjabloon om de sensor op de juiste manier op de meter te monteren. Haal de sjabloon los van de folie door voorzichtig het lipje omhoog te halen bij (1), links bovenin.

Gebruik de sjabloon om de sensor op de juiste manier op de meter te monteren. Haal de sjabloon los van de folie door voorzichtig het lipje omhoog te halen bij (1), links bovenin.

Afbeelding 13. Step 6 – Haal het sjabloon van het plastic.

1. Plaats het sjabloon op de meter.

Het sjabloon dient op een correcte manier op de LED van de meter geplaatst te worden. Zorg ervoor dat de rechter lijn op het midden van de LED valt en de horizontale lijn uitgelijnd is op de LED zoals weergegeven op de afbeelding hieronder:

Afbeelding 14. Step 6 – Plaats het sjabloon op de meter.

1. Verwijder het middenstuk van het sjabloon.

Nadat het sjabloon correct is geplaatst, kan het middenstuk verwijderd worden om de sensor te monteren. Doe dit door het lipje (2) omhoog te halen en voorzichtig los te trekken van het sjabloon.

Afbeelding 15. Step 6 – Verwijder het middenstuk

1. Plaats de sensor op de meter.

De sensor dient op de juiste manier gemonteerd te worden. Plaats de sensor recht uitgelijnd met de gegraveerde lijnen op zowel de sjabloon als de sensor zoals weergegeven op de afbeelding hieronder.

Afbeelding 16. Step 6 – Plaats de sensor op de meter

Plak de sensor vast door de twee stukken beschermplastic van de tape te verwijderen. Druk de sensor stevig tegen de meter op de plek waar het gemonteerd dient te worden.

Klik 'Volgende' om verder te gaan naar de volgende stap, welke in het volgende hoofdstuk wordt uitgelegd.

3.7 Stap 7 – Vul de actuele meterwaarde in

Vul het actuele totale verbruik van de elektriciteitsmeter in het invoerveld. Deze waarde wordt op de meter zelf weergeven. Klik op 'Instellen Voltooien' om de installatie te voltooien en de wizard af te sluiten.

Let op! Het kan tot 30 minuten duren voordat de software de eerste data kan weergeven in de grafiek.

De Energy Reader widget wordt automatisch geladen en een browser zal gestart worden om de veelgestelde vragen van dit product weer te geven.

4.0 De Energy Reader software gebruiken

Nu de installatie klaar is, wordt de Energy Reader widget automatisch gestart en zal na ongeveer 30 minuten de eerste waarden weergeven. De software heeft diverse functies welke in dit hoofdstuk verder wordt uitgelegd.

1. Widget grafiek
2. Real time mode/actuele mode
3. RSS Feed
4. kWh/Watt selectie
5. Geaccumuleerde consumptie / Consumptie in Watts
6. Gebied om widget te verplaatsen
7. Help functie
8. Geavanceerde instellingen
9. Sluit knop
10. Batterij niveau
11. Geavanceerde grafiek

Afbeelding 17. Energy Reader widget

4.1 Widget grafiek

Het grootste gedeelte van de widget laat de door de Energy Reader geregistreerde stroom consumptie zien. Klik op de grafiek om te schakelen tussen intervallen van 15 minuten, uren en dagen.

De grafiek illustreert de consumptie van de afgelopen periode als een lijndiagram en de huidige consumptie als staafdiagram. De ingevulde gebudgetteerde jaarlijkse consumptie wordt ook weergegeven indien dit is opgegeven.

De datum en tijd van de laatste consumptie data wordt weergegeven direct onder de grafiek. Indien nodig, zet de Energy Reader in real time mode, door één keer op de knop onderop de Energy Reader te drukken.

Dit icoon wordt weergegeven als de Energy Reader in real time (actuele) mode staat. In real time mode zal de Energy Reader elke 5 seconden de consumptie data doorgeven. Druk eenmalig op de knop onderop de Energy Reader om de real time mode te starten.

Let op! De levensduur van de batterijen zal significant minder worden als de real time mode regelmatig gebruikt wordt.

4.3 RSS Feed

De widget zal de actuele berichtkoppen van de website www.nu.nl weergeven. Klik op de berichtkop om het volledige bericht op de website te lezen.

4.3.1 Wijzigen van de RSS feed

1. Klik op de ‘Geavanceerde instellingen’ knop (8) om de RSS feed URL aan te passen. De URL is standaard: http://www.nu.nl/feeds/rss/algemeen.rss
2. Het veld om de RSS Feed URL aan te passen staat op het 'Gebruikers Instellingen' scherm.
3. Nadat de URL is aangepast, druk op 'Opslaan' om de wijziging op te slaan.

De meeste nieuwssites hebben één of meerdere RSS feeds. U kunt een feed vinden door op het RSS feed logo te klikken zoals hiernaast weergegeven.

4.4 kWh/Watt selectie

De teller in de widget laat de geaccumuleerde consumptie zien of de actuele consumptie in Watts door te kiezen tussen kWh en Watt.

4.5 Geaccumuleerde consumptie / consumptie in Watts

De teller onder de grafiek laat de geaccumuleerde consumptie zien of de actuele consumptie in Watts, door te kiezen tussen kWh en Watt.

4.6 Verplaatsen van de widget

Klik op het gebied (6) en houd dit ingedrukt om de widget te verplaatsen over uw bureaublad.

4.7 Help en veelgestelde vragen

Klik op het vraagteken icoon om naar onze website te gaan voor meer ondersteuning en veelgestelde vragen.

4.8 Geavanceerde instellingen

Klik op het moersleutel icoon om de geavanceerde instellingen te zien en/of te wijzigen.

4.8.1 Gebruikers instellingen

In dit scherm is het mogelijk om de volgende onderdelen aan te passen:

• RSS Feed URL: Vul naar wens een correcte RSS Feed in.
• RSS geactiveerd: Voor het in/of uitschakelen van de RSS feed.
• Laat budget zien in de widget: Voor de zichtbaarheid van het ingestelde budget.
• Valuta: Wijzig de valuta indien nodig.
• Kies taal: Wijzig de taal indien nodig.

4.8.2 Systeem instellingen

Het scherm Systeem Instellingen biedt de mogelijkheid om de in de installatie wizard ingestelde waarden aan te passen.

• Klant nummer: Vul uw persoonlijke klant nummer in van uw elektriciteitsmaatschappij.
• Nummer overeenkomst:: Vul uw overeenkomstnummer in van uw elektriciteitsmaatschappij.
• Laatste jaarverbruik (kWh): Vul het laatste jaarverbruik in, indien dit bekend is.
• Gebudgetteerd jaarverbruik (kWh): Vul een budget kWh wat u denkt te gaan verbruiken in één jaar.
• Prijs per kWh (EUR): Wijzig, indien gewenst, de prijs per kWh, dat vermeld staat op de jaarafrekening.
• CO2 (kgs per kWh: Dit is de CO2 uitstoot gemeten in kilo's per 1 kWh. Deze waarde dient niet gewijzigd te worden.
• Getotaliseerd meter verbruik (kWh): Klik op de knop om een puls validatie te starten. Hiermee kan gecontroleerd worden of de Energy Reader de meter op een juiste manier uitleest. Vul de actuele waarde van de meter in en klik op OK om verder te gaan.
• Meter type: Kies tussen mechanisch (draaischijf) of digitaal (optisch/elektrisch).
• Pulse factor: Vul de factor van de meter in, zoals omschreven in hoofdstuk 3.1.2.

Klik op 'Opslaan' indien een of meerdere velden zijn gewijzigd.

4.8.3 Geavanceerd

Het geavanceerde scherm heeft de volgende opties.

• Reset USB ontvanger: Hiermee kan de USB Z-wave Stick gereset worden. De verbinding met de Energy Reader zal opnieuw gemaakt moeten worden nadat de USB Z-wave Stick is gereset.
• Reset database: Hiermee wordt alle opgeslagen data gewist.
• Reset Energy Reader: Hiermee worden alle configuratie instellingen gewist van de Energy Reader.
• Laad de back-up: Hiermee kan een back-up bestand geïmporteerd worden.
• Back-up locatie: Selecteer een locatie om een back-up op te slaan.
• Z-wave controle: Alleen voor geavanceerde Z-wave gebruikers. Klik op 'Configuratie' om meer Z-wave instellingen te zien. Ga naar hoofdstuk 6.0 voor meer informatie.
• Instellen Energy Reader: Klik op 'Start Wizard' om de installatie wizard opnieuw te starten.

4.8.4 Informatie

• Energy Reader serie nummer: Dit is het unieke serienummer van de Energy Reader.
• Energy Reader software versie: Indien nieuwe software beschikbaar komt voor de Energy Reader is het raadzaam de huidige versie eerst te controleren.

• Energy Reader batterij niveau: De batterij status van de Energy Reader wordt elk uur bijgewerkt. Controleer deze waarde met enige regelmaat om te bepalen of de twee AA batterijen vervangen moeten worden. Dit voorkomt verlies van data.

• Laatste contact met Energy Reader: Indien er vragen zijn over het contact met de Energy Reader, kan hier het laatste contactmoment achterhaald worden.

• Getotaliseerd meter verbruik: Dit veld geeft de door de Energy Reader geregistreerde geaccumuleerde totale consumptie weer. Controleer dit met enige regelmaat en vergelijk de gegevens met de werkelijke waarde op de meter. Indien dit niet overeenkomt kan de Puls validatie test uitgevoerd worden bij Systeem Instellingen.
• Service software versie: Dit is de actuele software versie.
• Gadget software versie: Dit is de actuele gadget software versie.

De twee knoppen 'Vernieuw Service' en 'Vernieuw Software' zijn beschikbaar als een update beschikbaar is. Als alternatief kunt u naar http://www.e-domotica.com/Em6600 navigeren om de laatste versie van de software te downloaden.

4.8.5 Gebruikers handleidingen

Dit scherm laat koppelingen en informatie zien m.b.t. handleidingen, veel gestelde vragen (FAQ) en de helpdesk.

4.9 Sluiten knop

Klik op de 'Sluiten' knop ('x' icoon) om de widget te sluiten. De ontvangen data zal niet verloren gaan nadat de widget gesloten worden.

De widget kan weer gestart worden via de snelkoppeling op het bureaublad, of via Start, Programma's, Eminent, Energy Reader.

Let op! De Energy Reader kan tot 3 maanden data opslaan. Indien de widget na een bepaalde periode wordt opgestart zal eerst alle data bijgewerkt worden. Dit kan enkele minuten duren.

Het batterij icoon laat de actuele status van de batterijen in de Energy Reader zien. Dit wordt ongeveer elk uur bijgewerkt.

Batterij groen: 100-75 %

Batterij geel: 75-50 %

Batterij oranje: 50-25 %

Batterij rood: 25-10 %

Batterij knipperend rood: < 10 %

Let op! Indien het icoon rood is en of rood knippert, dienen de batterijen zo snel mogelijk vervangen te worden om verlies van data te voorkomen.

Klik op het batterij icoon om de exacte batterijstatus te zien in de RSS balk onderin de widget.

Afbeelding 18. Batterij status van de Energy Reader

4.11 Geavanceerde grafieken

Klik op het staafdiagram icoon (links van het batterij icoon) om geavanceerde grafieken van de Energy Reader software te zien. Het volgende scherm zal verschijnen.

Afbeelding 19. Geavanceerde grafieken

4.11.1 Consumptie grafiek

De grafiek in de Energy Reader laat de consumptie zien in een geselecteerde tijd, waarde en gekozen opties zoals. Periode, Eenheid en een gekozen dag op de kalender.

Door de muis cursor over de grafiek te bewegen wordt gedetailleerde informatie van de meting weergegeven.

Aan de onderzijde van de grafiek is het mogelijk om te schakelen tussen perioden, met de knoppen 'Vorige periode' en 'Volgende periode'.

Let op! De Energy Reader software gebruikt de klok van de computer om de tijd van de consumptie te bepalen.

4.11.2 Grafiek bekijken in kWh, CO ² emissies en geld

De optie 'Eenheid' op het scherm geeft de mogelijkheid om de grafiek aan te passen naar kWh, CO ² emissie en huidige waarde (standaard in Euro).

4.11.3 Besparing/overmatig gebruik

Direct onder de grafiek is het mogelijk om in de tabel te lezen of de elektriciteitsconsumptie in de periode een besparing is of overmatig gebruik ten opzichte van eerdere gemiddelden of gebudgetteerd verbruik van het huishouden. De tabel is onderverdeeld in intervallen van jaren, maanden, dagen, uren en 15 minuten.

4.11.4 Exporteren naar Excel

De geregistreerde consumptie door de Energy Reader kan worden geëxporteerd in een Microsoft Office Excel formaat, waardoor u uw eigen grafieken en tabellen kunt maken.

4.11.5 Vergelijk het eigen verbruik met andere huishoudens

De geavanceerde grafiek van de Energy Reader software heeft de mogelijkheid om de geregistreerde consumptie te vergelijken met diverse huishoudens, zoals villa's, appartementen, tweede huis, landelijke gemiddelden, eigen gemiddelde en het eigen budget.

Klik op één of meerdere selectievakjes bij de huishoudens rechts onderin het scherm. Vervolgens wordt een lijn grafiek over uw eigen consumptie grafiek gelegd. Hierdoor kunt u uw eigen consumptie vergelijken met andere huishoudens.

5.0 Energy Reader software verwijderen van de computer

1. Zorg ervoor dat de computer opgestart is.
2. Open 'Start', 'Configuratiescherm'.
3. Open 'Software' of 'Programma's'.
4. Zoek naar 'Energy Reader' en selecteer deze.
5. Klik op 'Verwijderen'.
6. Klik op 'Ja' om verder te gaan.
7. Wacht totdat het verwijderen voltooid is.
8. Mogelijk dient u de computer opnieuw op te starten.

6.0 Draadloze communicatie via de Z-wave standaard

De Energy Reader maakt gebruik van de draadloze communicatie standaard Z-wave. Dit is een standaard dat zichzelf onderscheidt door laag stroom verbruik, waardoor Z-wave ideaal is voor huis automatiseringen.

De Z-wave standaard biedt de mogelijkheid om producten van verschillende fabrikanten en categorieën met elkaar te laten werken in één Z-wave netwerk, met eventuele 'repaters' om ervoor te zorgen dat de communicatie en het bereik mogelijk zijn ondanks de afkomst van het product..

In hoofdstuk 6.0 van de Engelstalige handleiding van dit product worden alle instructies en commando's verder uitgelegd.

Let op! Het is aanbevolen om geen Z-wave instellingen te wijzigen als u geen ervaring met Z-wave heeft.

7.0 Service en ondersteuning

Deze handleiding is door de technische experts van Eminent met zorg opgesteld. Mocht je desondanks problemen ervaren bij de installatie of in het gebruik van je Eminent product, vul dan het supportformulier in op de website www.eminent-online.com/support.

Je kunt tevens gebruik maken van het Eminent servicenummer. Bel 0900-EMINENT (0900-3646368, 45ct per minuut*) of, in geval je woonachtig bent in Vlaanderen 070 277 286 (30ct per minuut*).

*Exclusief de kosten voor het gebruik van je mobiele telefoon.

8.0 Waarschuwingen en aandachtspunten

Vanwege wet- en regelgeving bepaald door het Europese parlement, kan sommige (draadloze) apparatuur onderhevig zijn aan beperkingen omtrent het gebruik in bepaalde Europese lidstaten. In sommige Europese lidstaten kan het gebruik van deze apparatuur verboden zijn. Neem contact op met je (lokale) overheid voor meer informatie over deze beperkingen.

Volg ten allen tijde de instructies in de handleiding, speciaal wanneer het apparatuur betreft wat geassembleerd dient te worden.

Waarschuwing: In de meeste gevallen gaat het om een elektronisch apparaat.

Verkeerd of oneigenlijk gebruik van het apparaat kan leiden tot (zware) verwondingen.

Het repareren van het apparaat dient uitgevoerd te worden door gekwalificeerd Eminent personeel. De garantie vervalt per direct indien het apparaat zelf gerepareerd is en/of wanneer het product misbruikt is. Voor uitgebreide garantie voorwaarden, ga naar www.eminent-online.com/garantie

*Tip: Eminent handleidingen worden met de grootste zorgvuldigheid gemaakt. Door nieuwe technische ontwikkelingen kán het echter gebeuren dat een geprinte handleiding niet meer de meest recente informatie bevat. De online handleiding wordt altijd direct geupdate met de nieuwste informatie. Mocht je een probleem ervaren met de geprinte handleiding, check dan altijd eerst onze website www.eminent-online.com waar de meest recente handleiding te downloaden is.

Tevens vind je op onze website in de Vaakgestelde Vragen (FAQ) Sectie veel informatie over je product. Het is zeer raadzaam eerst de FAQ sectie te raadplegen, vaak is je antwoord hier terug te vinden.

9.0 Garantievoorwaarden

De garantietermijn van vijf jaar geldt voor alle Eminent producten, tenzij anders aangegeven op het moment van aankoop. Bij aankoop van een tweedehands Eminent product resteert de garantieperiode gemeten vanaf het moment van de aankoop door de eerste eigenaar. De Eminent garantieregeling is van toepassing op alle Eminent producten en onderdelen onlosmakelijk verbonden met het betreffende product. Voedingen, batterijen, accu's, antennes en alle andere producten niet geïntegreerd in of direct verbonden met het hoofdproduct of producten waarvan redelijkerwijs mag worden aangenomen dat deze een ander slijtagepatroon kennen dan het hoofdproduct vallen derhalve niet onder de Eminent garantieregeling. De garantie vervalt tevens bij onjuist of oneigenlijk gebruik, externe invloeden en/of bij opening van de behuizing van het betreffende product door partijen anders dan Eminent.

10.0 Verklaring van Overeenstemming

Om u te verzekeren van een veilig product conform de richtlijnen opgesteld door de Europese Commissie kunt u een kopie van de Verklaring van Overeenstemming met betrekking tot uw product opvragen door een e-mailbericht te sturen naar: [e-mail]. U kunt ook een brief sturen naar:

Vermeld bij uw aanvraag duidelijk 'Verklaring van Overeenstemming' en het artikelnummer van het product waarvan u de Verklaring van Overeenstemming opvraagt.
