Producttype	Scooter
Merk	Peugeot
Model	Vivacity Speedfight 3
Motortype	2-takt (50 cc) of 4-takt (50/125 cc)
Koeling	Luchtkoeling (2-takt) of vloeistofkoeling (Speedfight 3 2-takt vloeistof)
Transmissie	Automatische V-snaar transmissie met rollen en geleiders
Startsysteem	Kickstart en elektrische start
Remmen voor	Schijfrem, hydraulisch bediend
Remmen achter	Trommelrem (afhankelijk van model) of schijfrem
Bougie	NGK BR5HS/BPR5HS (2-takt 50 cc), NGK CR6HSA (4-takt 50 cc), NGK CR7HSA (125 cc)
Motorolie	SAE 5W40 synthetisch (50 cc: 0.7 L, 125 cc: 0.9 L)
Splitterolie	SAE 80W90 API GL4 (0.10 L)
Brandstof	Benzine (loodvrij)
Remvloeistof	DOT 4
Accu	12V, onderhoudsvrij of met gedemineraliseerd water
Garantie	24 maanden op fabricagefouten
Onderhoudsinterval	Elke 500 km (eerste onderhoud), daarna om de 5000-10000 km afhankelijk van gebruik
Stalling	Accu demonteren en maandelijks opladen, brandstof aftappen, in droge ruimte
Reiniging	Met zeepsop en water, geen hogedrukreiniger of oplosmiddelen

Veelgestelde vragen - Vivacity Speedfight 3 PEUGEOT

Hoe vaak moet de motorolie worden ververst bij de Peugeot Vivacity Speedfight 3?

De motorolie moet worden ververst volgens het onderhoudsschema: bij 500 km (eerste onderhoud), daarna om de 5000 km (uitgebreid onderhoud) of elke 12 maanden. Gebruik SAE 5W40 synthetische olie (0,7 L voor 50 cc, 0,9 L voor 125 cc).

Welke bougie past in de Vivacity Speedfight 3 50 cc 2-takt?

Voor de 50 cc 2-takt motor (25 km/u) gebruikt u NGK BR5HS of BPR5HS; voor de 45 km/u versie NGK BR7HS of BPR7HS. De elektrodenafstand moet 0,7-0,8 mm zijn.

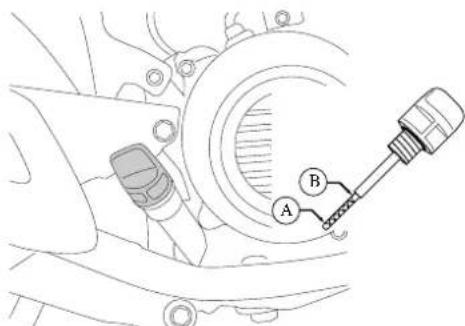

Hoe controleer ik het motoroliepeil?

Zet de scooter op de middenstandaard, verwijder de peilstok, veeg hem af, steek hem terug (niet vastdraaien), haal eruit en controleer het peil tussen de min- en max-markeringen. Vul bij indien nodig.

Wat is de aanbevolen bandenspanning?

De bandenspanning wordt niet specifiek vermeld in de handleiding, maar voor een scooter van dit type is een richtlijn: voorband ongeveer 2,0 bar, achterband 2,2 bar. Raadpleeg de opdruk op de band of uw dealer.

Hoe stel ik het stationair toerental af?

Zet de motor op bedrijfstemperatuur, verwijder het bergvak onder het zadel, draai aan de toerentalschroef (stationairregeling) tot het toerental tussen 1500-1700 tpm ligt. Het achterwiel mag niet draaien.

Wanneer moet het luchtfilter worden vervangen?

Voor 2-takt motoren: elke 10.000 km (normaal onderhoud) of 5000 km (uitgebreid). Voor 4-takt: elke 10.000 km of indien nodig. Reinig ook de inlaatdemperafvoer bij 2-takt.

Welke vloeistoffen moeten worden gebruikt voor de koeling?

Voor vloeistofgekoelde modellen (Speedfight 3 met vloeistofkoeling) gebruikt u Peugeot koelvloeistof. Ververs om de 5000 km of elke 2 jaar.

Hoe lang is de garantie en wat dekt deze?

De garantie is 24 maanden op fabricagefouten, ongeacht kilometers. De garantie dekt reparatie of vervanging van defecte onderdelen, maar niet normale slijtage, onderhoud en schade door verkeerd gebruik.

Wat moet ik doen bij langdurige stalling?

Demonteer de accu en laad deze maandelijks op. Tap de brandstof af en de carburateurkamer. Smeer metalen onderdelen in. Stal de scooter in een droge ruimte. Laat bij hergebruik een algemene controle uitvoeren.

Hoe reinig ik de scooter zonder schade?

Gebruik zeepsop en water met een zachte spons. Gebruik geen hogedrukreiniger, oplosmiddelen of alkalische reinigers. Droog met een zeem. Rem na het wassen enkele malen op lage snelheid om de remmen te drogen.

GEBRUIKSAANWIJZING Vivacity Speedfight 3 PEUGEOT

Uw voertuig geniet een garantie van 24 maanden....2

Tabel van de periodieke onderhoudsbeurten. 50cc 2 takt motor4 Tabel van de periodieke onderhoudsbeurten. 50/125cc4 takt motor....

Belangrijk......8

Te gebruiken producten....8

Onderhoudsaanwijzingen....8

Stalling....8

Reinigen van het voertuig....8

Onderhoudswerkzaamheden 9

Verversen van de motorolie....9

Controleren van het motoroliepeil....9

Verversen van de splitterolie 10

Controleren van de remmen....10

Controleren of vervangen van de bougie....11

Vervangen van het luchtfilter....12

Afstellen van het stationaire toerental....12

INLICHTINGEN

U heeft zojuist een voertuig van het merk Peugeot aangeschaft. Wij danken u voor het vertrouwen dat u ons geschonken heeft.

Uw voertuig kenmerkt zich door een duurzaam ontwerp, maar ondanks de degelijke en robuuste kwaliteit vereist het een minimum aan onderhoud.

Uw erkende dealer kent uw machine tot in de details, beschikt over originele reserveonderdelen en specifiek gereedschap, kan u adviseren en op optimale wijze het benodigde onderhoud aan uw voertuig uitvoeren volgens een vooraf opgesteld schema zodat u altijd van optimaal en veilig rijplezier kunt genieten..

Naam: :

Voornaam :

Adres :

Telefoon : - - - - - - - - - - - - - Datum van eerste kentekenregistratie :

Datum van eerste kentekenregistratie :

Stempel van het verkooppunt

UW VOERTUIG GENIET EEN GARANTIE VAN 24 MAANDEN

Op onderdelen en arbeidsloon ongeacht het aantal kilometers.

Onze voertuigen zijn gegarandeerd tegen alle fabricage- of materiaalfouten gedurende een periode van 24 maande n vanaf de datum van de eerste kentekenregistratie, ongeacht het aantal kilometers. De garantie dekt het repareren of het vervangen van de als defect erkende onderdelen, door een erkende vertegenwoordiger van ons netwerk, alsmede de hieruit voortvloeiende kosten voor arbeidsoon..

De garantie beperkt zich tot de hierboven beschreven handelingen.

U kunt uitsluitend aanspraak op de garantie maken indien :

• Het voertuig werd gerepareerd in een werkplaats van een erkende vertegenwoordiger van het Peugeot Motocycles netwerk :
• De eerste onderhoudsbeurt tijdens de "inrijdperiode" na 1 maand of 500 km uitgevoerd werd in een werkplaats van een erkende vertegenwoordiger van het netwerk;
• Het voertuig regelmatig werd onderhouden in een erkende werkplaats van ons netwerk volgens het door Peugeot Motocycles opgestelde onderhoudsschema. ;
• Het voertuig niet gewijzigd of veranderd werd ;
• De originele onderdelen niet vervangen werden door overige niet door Peugeot Motocycles toegestane onderdelen (uitlaat, cilinder, zuiger, bougie, inlaatdemper, enz...) ;
• Er geen aanvullende niet door Peugeot Motocycles toegestane onderdelen of inrichtingen gemonteerd werden (alarmen, radio, lampen, bagagedrager, enz...) ;
• De schade niet voortvloeit uit nalatigheid, een verkeerd gebruik, het niet naleven van de in de gebruikshandleiding vermelde aanwijzingen, een (zelfs tijdelijke) overbelasting of de onervarenheid van de bestuurder.
  De contractuele garantie dekt niet het vervangen van de slijtonderdelen(als het gebrek of de storing te wijten is aan een normale slijtage) en de bijbehorende niet herbruikbare bevestigingselementen (bijv.: zelfborgende moeren) noch de kosten voor arbeidsloon voortvloeiend uit het normale onderhoud van het voertuig en die normaliter aan de klant gefactureerd worden.

De contractuele garantie dekt niet :

• de onderhoudswerkzaamheden zoals : olieverversen, smeren, afstellen, reinigen, spanning bijstellen... ;
• reparaties veroorzaakt door het gebruik van andere brandstoffen, smeermiddelen en vetten dan de expliciet door Peugeot Motorcycles aanbevolen producten;
• Reparaties voortvloeiend uit een abnormaal gebruik of een ongeluk ;
• corrosie of oxidatie aan de oppervlakte van het chassis, op het schroefwerk, de uitlaat en op alle overige wel of niet behandelde metalen onderdelen (de garantie dekt gedurende een periode van 2 jaar echter wel de eventuele putcorrosie) ;
• Storingen die te wijten zijn aan een normale slijtage van onderdelen zoals :

Tractieschijf en gedreven schijf, koppeling, drijfriem, rollen, losse flens, geleiders, ketting, rondsel, kroon achterzijde

Bougie, ontstoringsinrichting, gloeilamp, zekering, banden, remvoeringen en -plaatjes, remschijf, kabels en via kabels bediende hendels
Luchtfilter, volledige inlaatdemper, brandstofffilter, oliefilter, cilinder, zuiger en zuigersegmenten op een 2-takt motor-schokdemper ((hydraulisch, gas, enkelvoudige veer, elastomeer)...)
Uitlaat (met uitzondering van losgeraakte interne gelaste onderdelen die door de garantie gedekt worden)
Vloeistoffen en producten (motorolie, vet, hydraulische vloeistof, remvloeistof, koelvloeistof, splitterolie...)

Geluiden en trillingen die geen enkele invloed hebben op de betrouwbaarheid, de veiligheid en het weggedrag van het voertuig worden niet gedekt door de fabrieksgarantie.

De accu's worden gedekt gedurende een periode van 6 maanden op voorwaarde dat er minstens 200 km per maand met het voertuig werd afgelegd.

Onderhavige garantie wordt toegekend door de fabrikant van het voertuig : de onderneming PEUGEOT MOTOCYCLES, Mandeure 25706 Valentigney Cedex (France). De door de garantie gedekte handelingen mogen uitsluitend uitgevoerd worden in een erkende werkplaats van het PEUGEOT MOTOCYCLES netwerk.

De garantie is van toepassing in de landen of gebiedsdelen waar PEUGEOT MOTOCYCLES officieel vertegenwoordigd wordt (Frankrijk, Duitsland, Italië, Spanje, officiële importeurs) en waarvan de lijst op de website van de fabrikant geraadpleegd kan worden :

http://www.peugeotscooters.com.

Het voertuig is uitsluitend bestemd voor verkoop en gebruik in de bovenvermelde landen en gebiedsdelen met uitsluiting van alle overige landen en gebiedsdelen waar het eventueel niet aan de daar van kracht zijnde normen voldoet en met name met uitsluiting van de Verenigde Staten van Amerika. Het gebruik van het voertuig in deze overige landen of gebiedsdelen valt volledig onder de verantwoording van de gebruiker en doet onderhavige garantie evenals de aansprakelijkheid van de fabrikant van het voertuig in welk opzicht dan ook vervallen.

In elk land, en in het bijzonder in de landen van de Europese Unie, wordt de consument beschermd via wettelijke rechten zoals bepaald door de van kracht zijnde nationale regelgeving. Onderhavige contractuele garantie kan deze rech ten niet inperken.

NL

TABEL VAN DE PERIODIEKE ONDERHOUDSBEURTEN. 50CC 2 TAKT MOTOR
Deze onderhoudsbeurten dienen uitgevoerd te wordendoor een erkende vertegenwoordiger

Normaal onderhoud in kmUitgebred onderhoud in km^a Minimale onderhoud	500 10000 20000 30000 40000
	500 5000 10000 15000 20000
	1 maanden	24 maanden	48 maanden	72 maanden	96 maanden
Te controleren bij elke onderhoudsbeurt
Speling op de stuurkolom.	VVVVV
Speling van de wiellagers.	CCC C
Speling op de gashendel.	VVVVV
Werking van de elektrische inrichting.	VVVVV
Staat van de hydraulische bedieningen van de voor- en achterremmen. ^b	CCC C
Remvloeistofpeil.	VVVVV
Slijtage van de remplaatjes.	CCC C
Slijtage van de remvoeringen achterzijde. ^b	CCC C
Staat van de brandstofleidingen.	CCC C
Staat van de olieleidingen.	CCC C
Staat, druk en slijtage van de banden.	CCC C
Staat van de ophanging voorzijde. Staat van de ophanging achterzijde..	CCC C
Elektrolytpeil van de accu. Acculading.	VVVVV
Koelvloeistofpeil. ^b	VVVVV
Oliepeil 2 takt.	VVVVV
Afstelling van de koplamphocgte.	VVVVV
Aandraaling van de bouten en moeren.	VVVVV
Algemene werking. Rijtest.	VVVVV
V: Controleren, reinigen, afstellen. R: Vervangen. G: Controleren, reinigen, smeren. C: Controleren en indien nodig vervangen. N: Reinigen.Nà 40000 km dient u opnieuw de werkzaamheden voor de onderhoudsbeurt bij 10000 km uit te voeren.

a. Voer deze onderhoudsbeurten uit als het voertuig aan zware gebruiksomstandigheden blootgesteld wordt : vochtige of stoffige omgeving, hoge temperaturen, bij gebruik uitsluitend
in de stad, enz....
b. Naar gelang het model.

TABEL VAN DE PERIODIEKE ONDERHOUDSBEURTEN. 50CC 2 TAKT MOTOR
Deze onderhoudsbeurten dienen uitgevoerd te wordendoor een erkende vertegenwoordiger.

Normaal onderhoud in kmUitgebreid onderhoud in km^a Minimale onderhoud	500 10000 20000 30000 40000
	500 5000 10000 15000 20000
	1 maanden	24 maanden	48 maanden	72 maanden	96 maanden
Onderhoudswerkzaamheden
Bougie. Koelvloeistof : Vervanging om de 5000 Km.		R R R R
Luchtfilter.		R R R R
Rollen en geleiders van de tractieschijf.		R R R R
Transmissiedrijfriem.		R R R R
Naaldkooi van de gedreven schijf.		G G G G
Kickmechanisme.		G G G G
Controleren en ontkolen. (Uittlaatpoort, Cilinderkop) ^b Vervangen van de zuiger en de bijbehorende ringen. ^c		N+C N+R	N+C N+R
Afstelling van de carburator.		V V V V
Beweegbare koppelingen (Middenstandaard, Remhendels).		G G G G
Brandstofffilter.			R		R
Brandstofslang.	R Om de 5 jaar
Koelvloeistof.	R Om de 5 jaar
Remvloeistof.	R Om de 2 jaar
V: Controleren, reinigen, afstellen. R: Vervangen. G: Controleren, reinigen, smeren. C: Controleren en indien nodig vervangen. N: Reinigen.Nà 40000 km dient u opnieuw de werkzaamheden voor de onderhoudsbeurt bij 10000 km uit te voeren.

a. Voer deze onderhoudsbeurten uit als het voertuig aan zware gebruiksomstandigheden blootgesteld wordt : vochtige of stoffige omgeving, hoge temperaturen, bij gebruik uitsluitend in de stad, enz....
b. Koelvloeistof. Door de hoeveelheid koolaanslag op uitlaatzijde van de cilinder te controleren, kunt u bepalen of het nodig is om te ontkolen.
c. Koelvloeistof.

	Normaal onderhoud in km	0	500	10000	20000	30000	40000
	Uitgebreid onderhoud in km^a	0	500	5000	10000	15000	20000
Onderhoudstijd uitgedrukt in een tiende uur (0.5 h = 30 mn)
Vivacity3, Speedfight3, Luchtkoeling		1.4	0.7	1.8	2.6	1.8	2.6
Speedfight3, Koelvloeistof		1.4	0.8	1.8	4.1	1.8	4.1

TABEL VAN DE PERIODIEKE ONDERHOUDSBEURTEN. 50/125CC4 TAKT MOTOR
Deze onderhoudsbeurten dienen uitgevoerd te wordendoor een erkende vertegenwoordiger.

Normaal onderhoud in kmUitgebreid onderhoud in km^a Minimale onderhoud	500 2000	5000 1000	000 15000	20000 25000			30000 35000
	500 1000	2500 5000	7500 10000	12500 15000 17500
	1 maanden	6 maanden	12 maanden	24 maanden	36 maanden	48 maanden	60 maanden 72 maanden 84 maanden
Te controleren bij elke onderhoudsbeurt
Speling op de stuurkolom.	VVVVVVVVV
Speling van de wiellagers.	CCC CCCCCC
Speling op de gashendel.	VVVVVVVVV
Werking van de elektrische inrichting.	VVVVVVVVV
Staat van de hydraulische bedieningen van de voor- en achterremmen. ^b	VVVVVVVVV
Remvloeistofpeil. ^b	VVVVVVVVV
Slijtage van de remplaatjes.	CCC CCCCCC
Slijtage van de remvoeringen achterzijde. ^b	CCC CCCCCC
Staat van de brandstofleidingen.	CCC CCCCCC
Staat, druk en slijtage van de banden.	CCC CCCCCC
Staat van de ophanging voorzijde. Staat van de ophanging achterzijde..	VVVVVVVVV
Elektrolytpeil van de accu. Acculading.	VVVVVVVVV
Motoroliepeil.	Om de 1000 km
Afstelling van de koplamphoogte.	VVVVVVVVV
Aandraaiing van de bouten en moeren.	VVVVVVVVV
Algemene werking. Rijtest.	VVVVVVVVV
Onderhoudswerkzaamheden
Bougie.	VRRRRRRR
Luchfilter.				RR		R
Afvoer van de inlaatdemper.			NNNNNNN
Rollen en geleiders van de tractieschijf.			VCVCVCV
Transmissiedrijfriem 50 cc.				R		RR
Transmissiedrijfriem 125 cc.			RRRRRRR
Kickmechanisme.				G		G
V: Controleren, reinigen, afstellen.R: Vervangen.G: Controleren, reinigen, smeren.C: Controleren en indien nodig vervangen.N: Reinigen.Nà 35000 km dient u opnieuw de werkzaamheden voor de onderhoudsbeurt bij 20000 km uit te voeren.

a. Voer deze onderhoudsbeurten uit als het voertuig aan zware gebruiksomstandigheden blootgesteld wordt : vochtige of stoffige omgeving, hoge temperaturen, bij gebruik uitsluitend in de stad, enz....

b. Naar gelang het model.

TABEL VAN DE PERIODIEKE ONDERHOUDSBEURTEN. 50/125CC 4 TAKT MOTOR
Deze onderhoudsbeurten dienen uitgevoerd te wordendoor een erkende vertegenwoordiger.

Normaal onderhoud in km	500 2000	5000 1000	15000	20000 2500	30000 35000
Uitgebreid onderhoud in km^a	500 1000	2500 5000	7500 10000	12500 1500	17500
Minimale onderhoud	1 maanden	6 maanden	12 maanden	24 maanden	36 maanden	48 maanden 60	maanden 72	maanden 84 maanden

Onderhoudswerkzaamheden

Speling op de kleppen.		V V V	V V V V
Afstelling van de carburator.				V V V
Beweegbare koppelingen (Middenstandaard, Remhendels).			G G G	G G G G
Brandstofffilter.						R
Motorolie (+ reiniging van de zuigkorf).	R	R	R	R	R	R	R	R	R
Splitterolie.	R		R	R	R	R	R	R	R
Vorkolie.						R
Brandstofslang.	R Om de 5 jaar.
Remvloeistof.	R Om de 2 jaar.
V: Controleren, reinigen, afstellen.R: Vervangen.G: Controleren, reinigen, smeren.C: Controleren en indien nodig vervangen.N: Reinigen.Nà 35000 km dient u opnieuw de werkzaamheden voor de onderhoudsbeurt bij 20000 km uit te voeren.

Normaal onderhoud in km	0	500	2000	5000	10000	15000	20000	25000	30000	35000
Jitgebreid onderhoud in km2	0	500	1000	2500	5000	7500	10000	12500	15000	17500

Onderhoudstijd uitgedrukt in één tiende uur (0.5 h = 30 mn)

Vivacity, Speedfight3 50cc	1.4	1.2	2.1	3.3	3.9	3.3	4.2	3.3	3.9	3.3
Vivacity 125cc	1.4	1.2	1.8	2.6	3.3	2.6	4.6	2.6	3.3	2.6

a. Voer deze onderhoudsbeurten uit als het voertuig aan zware gebruiksomstandigheden blootgesteld wordt : vochtige of stoffige omgeving, hoge temperaturen, bij gebruik uitsluitend in de stad, enz....

BELANGRIJK

TE GEBRUIKEN PRODUCTEN

Smeerolie gescheiden reservoir :

Olie 2T API TC JASO FC half synthetisch.

Motorolie :

· 50 cc

SAE 5W40 Synthetisch API SL/SJ

• 125 cc

SAE 5W40 Synthetisch API SL/SJ.

SAE 10W40 Half synthetisch API SL/SJ

Splitterolie :

SAE 80W90 API GL4.

Vorkolie :

Smeervet voor hoge temperaturen.

Multifunctioneel smeervet.

Koelvloeistof :

Koelvloeistof Peugeot.

Remvloeistof :

Remvloeistof DOT 4.

Accu :

Gedemineraliseerd water.

ONDERHOUDSAANWIJZINGEN

Leef, om aanspraak te kunnen maken op de contractue le garantie, het onderhoudsschema voor uw voertuig nauwkeurlig na.

Aan het einde van het onderhoudsboekje werd een onderhoudstabel toegevoegd, bij elke onderhoudsbeurt dient de erkende dealer deze tabel af te stempelen en de datum van de onderhoudsbeurt en de kilometerstand van het voertuig in te schrijven.

Voor een optimaal veilig en betrouwbaar voertuig, raden wij u aan het onderhoud en de reparaties uit te laten voeren door een erkende dealer die over originele reserveonderdelen en specifiek gereedschap beschikt.

Wij raden u aan het voertuig na een ongeluk door een erkende dealer te laten controleren en repareren.

STALLING

Als het voertuig gedurende één of meerdere maanden niet gebruikt zal worden, raden wij u aan de volgende werkzaamheden uit te voeren :

- Demonteer de accu en laad deze eenmaal per maand op (De maximale laadstroom van een accu komt overeen met één tiende van de capaciteit).

- Tap de het brandstofreservoir en de kamer van de carburator af om de vorming van brandstofbezinksel te voorkomen.

- Verstuif een smeermiddel over de metalen onderdelen van het voertuig om oxidatie te voorkomen.

- Stal het voertuig in een vochtvrije ruimte.

Opnieuw in gebruik nemen

Na een lange stilstand, raden wij u aan een algemene controlebeurt uit te laten voeren door een erkende dealer.

REINIGEN VAN HET VOERTUIG

De carrosserie bestaat uit kunststofelementen die geverfd kunnen zijn of een glanzend aspect kunnen h ebben.

Het wordt afgeraden een hoge druk reiniger, oplosmiddelen of sterk alkalische reinigingsmiddelen te gebruiken.

Reinig de carrosserie met zeepsop en spoel het grondig af met schoon water.

Gebruik een zeem om het voertuig af te drogen.

Rem, na het wassen van het voertuig, enkele malen op lage snelheid om de remmen te drogen.

Het wassen van het voertuig moet uitgevoerd worden in een ruimte met een opvangvoorziening voor vuil water.

Sommige producten op basis van siliconen kunnen de kwaliteit van de lak aantasten.

Indien nodig of bij twijfel kan een erkende dealer u advies verstrekken over de reinigingsmiddelen of het repareren van de carrosserie bij krassen of groeven.

ONDERHOUDSWERKZAAMHEDEN

VERVERSEN VAN DE MOTOROLIE

Wend u tot een erkende dealer voor het verversen van de olie.

De olie bevat stoffen die schadelijk zijn voor het milieu, uw dealer is uitgerust voor het wegwerpen van gebruikte olie volgens de van kracht zijnde milieuwetgeving.

Het verversen van de motorolie dient uitgevoerd te worden bij lauwe motor om het aftappen te vereenvoudigen.

• Zet het voertuig op de middenstandaard op een vlakke ondergrond.
• Trek beschermende werkhandschoenen aan.

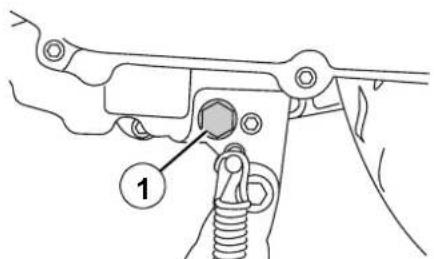

• Verwijder de aftapdop en de bijbehorende pakking (1) en laat de olie in een opvangbak wegstromen.

• Verwijder de dop en de zuigkorf om de motorolie af te tappen.
• Controleer en reinig de zuigkorf.
• Breng de aftapdop en de zuigkorfdop voorzien van een nieuwe pakking aan.
• Giet de benodigde hoeveelheid olie in het vulgat. Gebruik uitsluitend door de fabrikant aanbevolen oliesoorten.

Hoeveelheid :

50 cc : 0.7 l.

125 cc : 0.9 l.

• Schakel de motor in en laat deze enkele ogenblikken draaien.
  • Vul het oliepeil indien nodig bij.
• Controleer de correcte afdichting van de aftapdop.

CONTROLLEREN VAN HET MOTOROLIEPEIL

Een te hoog oliepell kan de prestaties van het voertuig op aanzienlijke wijze begrenzen.

• Zet het voertuig op de middenstandaard op een vlakke ondergrond.
• Verwijder de vuldop/peilstok van de olie.
• Veeg de dop/peilstok af en steek het zonder het vast te draaien in het vulgat.
• Verwijder de dop/peilstok en controleer het oliepeil.
• Het oliepeil dient zich tussen de maatstrepen minimum (A) en maximum (B) te bevinden zonder deze laatste te overschrijden.
  • Vul het oliepeil indien nodig bij.

ONDERHOUDSWERKZAAMHEDEN

VERVERSEN VAN DE SPLITTEROLIE ^1

Wend u tot een erkende dealer voor het verversen van de olie.

De olie bevat stoffen die schadelijk zijn voor het milieu, uw dealer is uitgerust voor het wegwerpen van gebruikte olie volgens de van kracht zijnde milieuwetgeving.

Het reversen van de splitterolie dient uitgevoerd te worden bij lauwe motor om het aftappen te vereenvoudigen.

• Zet het voertuig op de middenstandaard op een vlakke ondergrond.
• Plaats een opvangbak onder het aftapgat.
• Verwijder de vuldop van het relaiskastje (1).
  • Verwijder de aftapdop (2)
• Breng de met een nieuwe pakking voorziene aftapdop aan.
  • Giet de benodigde hoeveelheid olie in het vulgat. Gebruik
  uitsluitend door de fabrikant aanbevolen oliesoorten.

Hoeveelheid : 0.10 l.

- Breng de vuldop aan.

CONTROLEREN VAN DE REMMEN

Wend u tot een erkende dealer voor het vervangen van deze onderdelen.

Slijtage van de remplaatjes voorzijde. ^2

Slijtage van de remplaatjes achterzijde ^2

Indien een van de 2 plaatjes versleten is tot op de minimum markering (A), moeten de 2 remplaatjes vervangen worden.

Slijtage van de remvoeringen achterzijde. ^2

Bedien de remhendel en controleer de stand van de slijtmarkering op de nokkendrijfstang (B) ten opzichte van de markering (C) op het motorcarter.

Als de markering van de nokkendrijfstang uitgelijnd is op de markering van het motorcarter of deze overschrijdt, moeten de remvoeringen vervangen worden.

1. Met uitzondering van de 2 takt motor

2. Naar gelang het model

ONDERHOUDSWERKZAAMHEDEN

CONTROLLEREN OF VERVANGEN VAN DE BOUGIE

Het is noodzakelijk een weerstandbiedende ontstoringsinrichting en een weerstandbiedende bougie te gebruiken.Volg hiertoe de door de fabrikant verstrekte aanbevelingen op.

De motor moet koud zijn

• Verwijder het bergvak van het zadel.
• Ontkoppel de ontstoringsinrichting.
• Verwijder de bougie.
• Meet de spreiding van de elektroden en corrigeer indien nodig (A).

A. Spreiding van de elektrode : 0.7 tot 0.8 mm.

	VIVACITY
	2 takt 4 takt
50 cc25 km/uur	NGKBR5HSBPR5HS	NGKCR6HSA
50 cc45 km/uur	NGKBR7HSBPR7HS	NGKCR6HSA
125 cc		NGKCR7HSA

	SPEEDFIGHT3
	2 takt Lucht	2 takt Vloeistof	4 takt
50 cc 25 km/uur	NGK BR5HS BPR5HS		NGK CR6HSA
50 cc 45 km/uur	NGK BR7HS BPR7HS	NGK CR7EB	NGK CR6HSA

• Breng de bougie aan en schroef deze met de hand va st.

• Draai de bougie vast met een sleutel.

• 1/8 tot 1/4 slag voor een reeds gebruikte bougie.

• Een 1/2 slag voor een nieuwe bougie.

Controleer of de ontstoringsinrichting op correcte wijze op de bougie vastgeklemd is.

Laat het draaimoment zo snel mogelijk door een erkende dealer controleren.

VERVANGEN VAN HET LUCHTFILTER

2 takt

• Verwijder de deksel van het luchtfilter (1).
• Verwijder het luchtfilter.
• Reinig de binnenzijde van het luchtfilterhuis.
• Breng een nieuw luchtfilter aan.
• Breng de deksel aan.

• Verwijder de dop van de afvoer van de inlaatdemper om het vocht en de olie te verwijderen (2). ^1
• Verwijder de dop van de afvoer van het oliedamp recycling-systeem om het vocht en de olie te verwijderen (3). ^1

AFSTELLEN VAN HET STATIONAIRE TOERENTAL

2 takt

4 takt

De motor dient zich op bedrijfstemperatuur te bevinden.
- Schakel de motor uit.
- Zet het voertuig op de middenstandaard op een vlakke ondergrond.
- Verwijder het bergvak van het zadel. ^2
- Controleer de functionele speling van de gashendel.
- Start de motor.
- Draai de toerentalschroef (4) vast of los om het stationaire toerental af te stellen.
- Het achterwiel mag niet draaien.
Stationair toerental : 1500 tot 1700 tr/min.

1. Naar gelang het model

2. Met uitzondering van de 2 takt motor

CERTIFIÉ ISO 9001

Peugeot Motocycles recommande
