Producttype	Afzuigkap
Merk	Gaggenau
Model	AW211190
Uitvoering	Roestvrijstaal
Afmetingen (B x D)	898 x 560 mm
Gewicht	max. 28,0 kg
Elektrische aansluiting	220-240 V, 50/60 Hz
Vermogen verlichting	12 V / 20 W, halogeen (dimbaar)
Ventilatorstanden	3 standen + intensief
Nazuigfunctie	Ja, 10 minuten
Interval functie	Ja, 5 minuten per uur
Bediening	Drukknoppen met groene verlichting
Vetfilters	Roestvrijstaal, vaatwasserbestendig (max 65 °C)
Actieve koolfilter	Optioneel (KF 001-010), jaarlijks vervangen
Luchtafvoer/recirculatie	Beide mogelijk
Minimale afstand tot elektrische kookplaat	600 mm
Minimale afstand tot gaskookplaat	650 mm
Vetfiltercontrolelampje	Knippert na 30 bedrijfsuren
Veiligheidsvoorzieningen	Raamschakelaar mogelijk, uitschakeling bij stroomuitval
Installatie	Alleen door erkend vakman
Reparatie	Alleen door erkend vakman
Kanaalpanelen	Optioneel, in roestvrijstaal of aluminium

Veelgestelde vragen - AW211190 GAGGENAU

Hoe vaak moet ik de vetfilters reinigen?

De vetfilters moeten worden gereinigd wanneer het controlelampje F knippert, na ongeveer 30 bedrijfsuren. U kunt de filters ook vaker reinigen.

Kan ik de vetfilters in de vaatwasser reinigen?

Ja, de roestvrijstalen vetfilters zijn vaatwasserbestendig. Gebruik een maximaal temperatuur van 65 °C en plaats de filters loodrecht.

Hoe vervang ik de lamp in de afzuigkap?

Schakel eerst de spanning uit (zekering uitschakelen). Verwijder de ring van de lampafdekking, trek de oude lamp eruit en steek een nieuwe van hetzelfde type (12 V / 20 W / fitting G4) erin. Raak de lamp niet met blote handen aan.

Wat is de interval-functie?

De interval-functie schakelt de afzuigkap automatisch in voor 5 minuten per uur. U activeert deze door gelijktijdig op toets 0 en een stand-toets (1, 2 of 3) te drukken.

Hoe stel ik de duur van de intensieve stand in?

Druk tegelijkertijd op de Int-toets en een stand-toets (1, 2 of 3). Hiermee kunt u de duur instellen op 3, 5 of 10 minuten. De fabrieksinstelling is 5 minuten.

Kan ik de afzuigkap ook zonder actieve koolfilter gebruiken?

Ja, maar bij recirculatie worden geurtjes niet gebonden. Voor een goede werking is een actieve koolfilter (KF 001-010) aanbevolen, die ongeveer eenmaal per jaar moet worden vervangen.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de zekeringen in uw woning. Als de stroomvoorziening in orde is, neem dan contact op met uw leverancier of de Gaggenau-klantenservice.

Mag ik de afzuigkap boven een gasfornuis gebruiken?

Ja, maar de minimale afstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap moet 650 mm zijn. Gebruik bij drie of meer branders op hoog vuur stand 2 of hoger.

Waarom knippert het controlelampje F?

Het lampje F knippert om aan te geven dat de vetfilters moeten worden gereinigd. Na het reinigen plaatst u de filters terug en drukt u op toets F om de teller te resetten.

Kan ik de afzuigkap zelf installeren?

Nee, de installatie en aansluiting mogen alleen door een erkend vakman worden uitgevoerd om veiligheidsredenen en om garantie te behouden.

GEBRUIKSAANWIJZING AW211190 GAGGENAU

Bedienings- en montagehandleiding

AW 200 AW 201 AW 202 AW 210 AW 211

Afzuigkap

1. Belangrijk bladzijde 3-4

1.1 Veiligheidsvoorschriften bladzijde 3

1.2 Voor het eerste gebruik bladzijde 4

1.3 Gebruik bladzijde 4

1. Uitvoering bladzijde 5

2. Bediening bladzijde 6-8

3. Reiniging en onderhoud bladzijde 9-10

4. Onderhoud bladzijde 11

5. Montagehandleiding bladzijde 12-17

6.1 Technische gegevens bladzijde 12

6.2 Het inbouwen bladzijde 12-17

Voorwoord

Met uw nieuwe afzuigkap beleeft u voortaan nog meer plezier aan het koken.

Het apparaat biedt u tal van voordelen waaronder:

• een goede afzuiging bij een gering geluidsniveau,
• een groot aantal bedieningsfuncties,
• een optimale verlichting van de kookzone door een dimbare halogeenverlichting.

Om alle mogelijkheden van het apparaat te kunnen benutten, raden wij u aan om de gebruiksaanwijzing en de montagehandleiding goed te lezen, voordat u het apparaat voor het eerst in gebruik neemt. U vindt hierin alles over het gebruik, de installatie en het onderhoud van het apparaat.

Op de volgende bladzijden staan belangrijke aanwijzingen voor de veiligheid en de bediening. Lees ze goed door, voor uw eigen veiligheid en voor een lange levensduur van het apparaat.

Wat u moet weten, voordat u het apparaat voor het eerst in gebruik neemt, vindt u op pagina 4.

In de hoofdstukken "Apparaat en principe" en "Bediening" staat wat uw afzuigkap kan en hoe u het apparaat moet bedienen.

In het hoofdstuk "Reiniging" leest u wat u moet doen om jarenlang plezier te hebben van het apparaat.

Wij wensen u veel plezier met uw nieuwe afzuigkap!

1. Belangrijk

1.1 Veiligheidsvoorschriften

• Neem het apparaat niet in gebruik, wanneer het beschadigd is!
• Het apparaat mag alleen door een erkend vakman worden aangesloten. Daarbij dient aan alle geldende voorschriften te worden voldaan. Volg de aanwijzingen in de montagehandleiding!
• Aansluitkabels mogen niet in aanraking komen met hete kookzones.
• Schakel de afzuigkap alleen in, wanneer de lampen zijn geplaatst.
• Gebruik het apparaat nooit zonder vetfilter.
• Gevaarlijke en explosieve stoffen en dampen mogen niet worden afgezogen!
• De gebruiker is zelf verantwoordelijk voor het juiste gebruik en de goede staat van het apparaat.
  – Schäkel het apparaat alleen in, als u er toezicht op houdt.
• Pas op! Vette filters zijn brandgevaarlijk! Houd daarom altijd toezicht als u onder de afzuigkap frituurt! Zorg regelmatig voor een reiniging van de vetfilters en voor vervanging van het actieve-koolfilter!
• Brandgevaar! Flamberen is onder de afzuigkap niet toegestaan!
• De afzuigkap mag alleen worden gemonteerd boven een verwarmingssysteem voor vaste brandstoffen dat brandgevaarlijk kan zijn (bijvoorbeeld door het overspringen van vonken) als dit verwarmingssysteem is voorzien van een gesloten, niet verwijderbare afdekking. Tevens moet aan de geldende voorschriften zijn voldaan. Deze beperking geldt niet voor gasfornuizen en gaskookplaten.
• Branders onder de afzuigkap mogen alleen worden ontstoken als er pannen op staan!
• Als u meer dan 3 gasbranders tegelijk gebruikt, zet de afzuigkap dan op stand 2 of hoger. Zo voorkomt u dat zich te veel warmte in het apparaat ophoopt.
• P laats uit veiligheidsoverwegingen geen zware voorwerpen op de bovenkant van het apparaat.
• Dit apparaat mag niet met een stoomreiniger of waterdruk worden gereinigd. Er bestaat dan

gevaar voor kortsluiting!

• V oor alle reparatie- en onderhoudswerkzaamheden dient het apparaat spanningsvrij te worden gemaakt. Trek hiertoe de stekker uit het stopcontact of schakel de desbetreffende zekering van de huisinstallatie uit. Is de stekker niet toegankelijk, dan moet het apparaat via een voorgeschakelde zekering van de netspanning worden losgekoppeld.
• R eparaties mogen alleen door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft.
• De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.
• W ordt in de ruimte waar de afzuigkap zich bevindt een hout-, kolen-, gas- of oliekachel gebruikt, dan wel een open haard, dan moet voor voldoende luchttoevoer worden gezorgd.
• Het apparaat kan zonder gevaar worden gebruikt, wanneer de onderdruk van 4 Pa (0,04 mbar) in de stookruimte niet wordt overschreden. Dit kan worden bereikt met niet-afsluitbare openingen, bijvoorbeeld in deuren en ramen, via toe- en afvoermuurkasten of andere technische voorzieningen.
• Als het apparaat alleen bij een geopend raam mag worden gebruikt (in verband met de luchttoevoer), kunt u een raamschakelaar laten installeren. Aan het raam wordt dan een schakelaar (sluiter) gemonteerd. Deze schakelaar wordt aangesloten op het daarvoor bestemde aansluitpunt van de hoofdelektronica. Het apparaat kan nu alleen nog worden gebruikt, als het raam geopend is. Let op! De raamschakelaar mag uitsluitend door een erkend vakman worden aangesloten. Let op! De verlichting functioneert zonder beperkingen.
• Na een stroomstoring wordt de afzuigkap niet automatisch weer ingeschakeld. U neemt het apparaat weer in gebruik door aan een knop te draaien of door op een willekeurige toets te drukken.

Technische wijzigingen voorbehouden!

1.2 Voor het eerste gebruik

Lees de volgende aanwijzingen, voordat u het apparaat voor het eerst in gebruik neemt:

• Het apparaat moet door een erkend vakman worden geinstalleerd en aangesloten.
• Lees voor de ingebruikneming van het apparaat de gebruiksaanwijzing goed door.

- Haal het apparaat uit de verpakking! Zorg dat de verpakkingsmaterialen op een milieuvriendelijke wijze worden verwerkt! Let op! Onder in de verpakking bevinden zich toebehoren! Laat kinderen niet bij de verpakkingsmaterialen!

- Reinig het apparaat grondig, voordat u het voor het eerst gebruikt (zie ook het hoofdstuk "Reiniging").

- Controleer voor de ingebruikneming of de netaansluiting in orde is.

1.3 Gebruik

• Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik en mag niet voor andere doeleinden worden gebruikt.
• Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren. Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice.

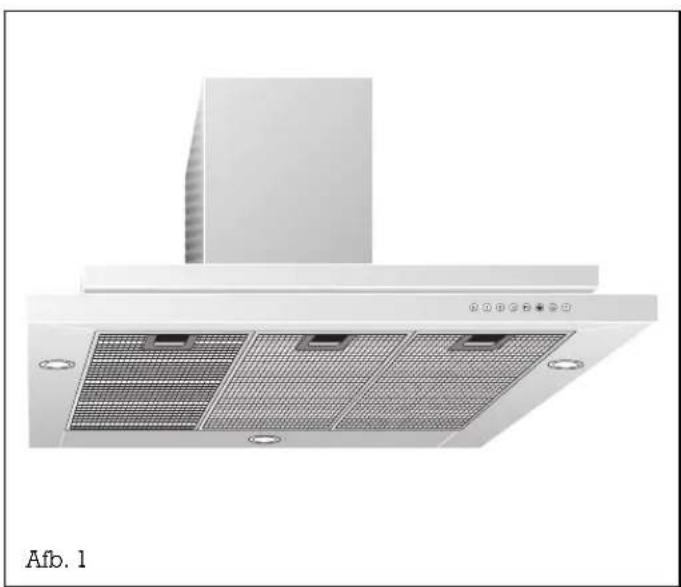

2. Uitvoering

1 Luchtafvoerkanaal
2 Bedieningspaneel
3 Vetfilters (2 vetfilters bij een 70 cm brede afzuigkap, 3 vetfilters bij een 90 cm brede afzuigkap, 4 vetfilters bij een 120 cm brede afzuigkap)
4 Verlichting

Installatietoebehoren voor luchtafvoer

Luchtafvoerkanaal in roestvrijstalen designuitvoering:

AD 010-012 voor een plafondhoogte van 2,25-2,64 m

AD 010-022 voor een plafondhoogte van 2,64-3,03 m

Luchtafvoerkanaal in aluminium designuitvoering:

AD 011-012 voor een plafondhoogte van 2,25-2,64 m

AD 011-022 voor een plafondhoogte van 2,64-3,03 m

Installatietoebehoren voor recirculatie

Recirculatie-kanaal in roestvrijstalen designuitvoering:

AD 010-112 voor een plafondhoogte van 2,36-2,64 m

AD 010-122 voor een plafondhoogte van 2,64-3,03 m

Recirculatie-kanaal in aluminium designuitvoering:

AD 011-112 voor een plafondhoogte van 2,36-2,64 m

AD 011-122 voor een plafondhoogte van 2,64-3,03 m

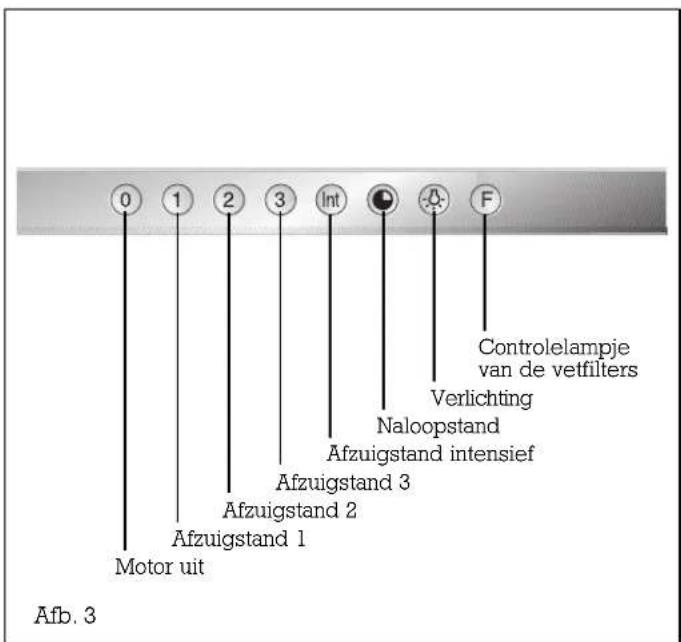

3. Bediening

Alle functietoetsen, met uitzondering van de toets 0 ("motor uit") lichten na het inschakelen groen op.

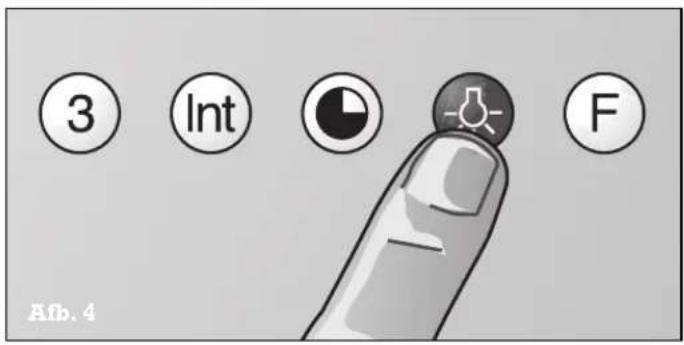

Licht

De verlichting kan onafhankelijk van het gebruik van de afzuigkap worden in- of uitgeschakeld door op de betreffende toets te drukken (zie afb. 4).

Wanneer u de toets kort aanraakt, gaat de ver- lichting op maximale sterkte aan.

Door de toets ingedrukt te houden, kunt u de verlichting tot de gewenste sterkte dimmen.

U kunt kiezen uit drie afzuigstanden en de afzuigstand intensief (zie afb. 5).

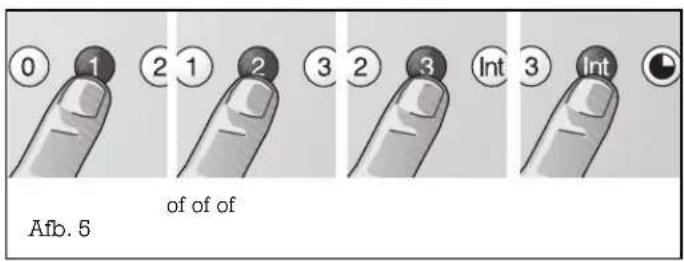

Door de functietoetsen 1, 2, 3 of Int in te drukken, kiest u de afzuigstand die bij de betreffende kooksituatie past.

Bij het (aan)braden in een open pan adviseren wij de intensief-toets Int in te drukken (zie afb. 6). Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelf uit.

Wanneer u de Int-toets indrukt, terwijl de afzuigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiging automatisch over op de gekozen stand (zie afb. 7)

Wanneer u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zijn afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand (zie afb. 8). Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.

Door de Int- en de 1-, 2- of 3-toets gelijktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minuten, en deze waarde in het geheugen vastleggen (zie afb. 9). In de fabriek is het apparaat op 5 minuten ingesteld (toetsencombinatie Int/2).

Nazuigstand:

Het nazuigen is op een willekeurige stand mogelijk.

Druk eerst op de gewenste toets 1, 2, 3 of "intensief" en druk vervolgens op de toets (zie afb. 10).

Het apparaat zal bij alle standen 10 minuten nazuigen. Na 10 minuten wordt de afzuiging automatisch uitgeschakeld, de verlichting blijft aan.

Interval:

Opmerkelijk aan dit apparaat is de interval-functie. Hierbij wordt de afzuigkap automatisch ingeschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzuigstand, toets 1, 2 of 3 (zie afb. ll).

Deze functie wordt door het afwisselend oplichten van de -bets met de betreffende afzuigstand aangegeven.

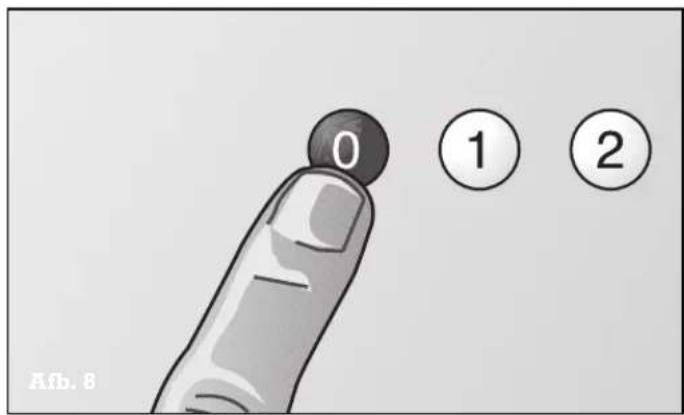

De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld (zie afb. 12).

4. Reiniging en onderhoud

Het reinigen van de vetfilters

Na een bedrijfsduur van 30 uur knippert het vetfilter-controlelampje F (zie afb. 3). Het knipperen van het lampje geeft aan dat de vetfilters moeten worden schoongemaakt. De filters kunnen uiteraard ook worden gereinigd, wanneer het controlelampje niet knippert.

Voor het reinigen kunt u de roestvrijstalen vetfilters eenvoudig demonteren (zie afb. 13):

Haal de spanning van het apparaat (bijvoorbeeld door de zekering van de huisinstallatie uit te schakelen).

Pak het vetfilter bij de greep vast en duw de schuif naar achteren. Trek vervolgens het vetfilter naar beneden toe uit de houder. Herhaal deze handeling voor de overige vetfilters.

De roestvrijstalen vetfilters kunt u in de vaatwasser reinigen op een temperatuur van maximaal 65 °C. Plaats de filters loodrecht in de vaatwasser, zodat er geen etensresten op achterblijven.

Het binnenwerk van de kap kan, wanneer de filters zijn uitgenomen, met een heet sopje worden schoongemaakt.

Pas op!

Let bij het schoonmaken op uitstekende delen aan de binnenkant van de afzuigkap.

Plaats de vetfilters na het reinigen weer in de afzuigkap. Het terugplaatsen van de filters gebeurt in omgekeerde volgorde.

Let op!

De grepen van beide vetfilters dienen na plaatsing zichtbaar te zijn.

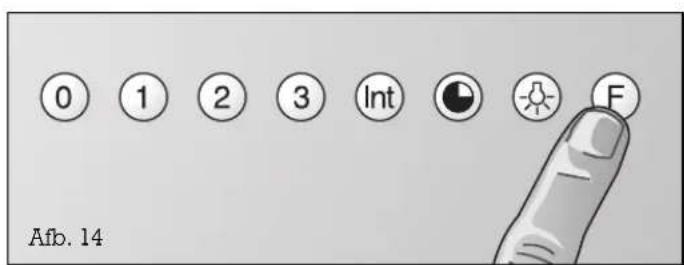

Druk op toets F om de bedrijfsurenteller weer op nul te zetten. Het controlelampje van het vetfilter dooft.

Reiniging van de afzuigkap

Reinig de buitenste delen van de afzuigkap met een mild sopje van afwasmiddel en een zachte doek.

Gebruik geen agressieve, bijtende of schurende reinigingsmiddelen. Gebruik ook geen schurende sponzen of borstels.

De uitvoeringen in roestvrij staal (AW 200/AW 202/AW 210) kunnen worden gereinigd met in de handel verkrijgbare reinigings- en onderhoudsmiddelen voor roestvrij staal.

Plaats geen voorwerpen met een scherpe rand of ruwe bodem (zoals porseleinen kopjes) op de afzuigkap.

Het actieve-koolfilter bindt de geurtjes bij recircu- latie. Bij normaal gebruik (dagelijks 1 tot 2 uur) moet het actieve-koolfilter ongeveer 1 x per jaar worden vervangen.

Indien er geen actieve-koolfilter wordt ingebouwd, kunnen de geurtjes van de wasem niet worden gebonden.

Het vervangen van het actieve-koolfilter:

Verwijder de roestvrijstalen vetfilters. Druk de lipjes aan de zijkant van het actieve-koolfilter in en haal deze er naar beneden toe uit.

Het actieve-koolfilter (KF 001-010) is bij de vakhandel verkrijgbaar. Gebruik uitsluitend originele filters.

Actieve-koolfilters bevatten geen schadelijke stoffen. U kunt deze bij het huisvuil deponeren.

5. Onderhoud

Voor alle onderhoudswerkzaamheden moet het apparaat spanningsvrij worden gemaakt.

Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren.

Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice. Vermeld daarbij het type apparaat (zie het typeplaatje).

Reparaties mogen uitsluitend door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft. Bij ondeskundig uitgevoerde reparaties vervalt de garantie.

Het vervangen van een lamp

Let op: haal de spanning van het apparaat voordat u een lamp gaat vervangen (schakel de zekering uit)!

Let op: kort na het gebruik kunnen de lampen nog heet zijn! U kunt zich hieraan branden.

- V erwijder de ring die aan de lampafdekking zit. Opmerking: Let erop dat het glas er niet uitvalt (afb. 16).

- T rek de lamp eruit (afb. 17).

Defecte lampen mogen alleen worden vervangen door lampen van hetzelfde type! (12 V / 20 W / fitting G4)

Het aanbrengen van de lamp

• Steek de lamp in de fitting.
  Let op: raak de halogeenlampen niet met uw handen aan! Gebruik een doek en raak de lamp alleen bij de rand aan.
• Klik de lampafdekking vast.
• Sluit het apparaat weer op de netspanning aan!

6. Montagehandleiding

AW 200: Gewicht afhankelijk van de uitvoering max. 33,0 kg

Maten AW 200-172: 698 x 560 mm

Maten AW 200-192: 898 x 560 mm

Maten AW 200-120: 1198 x 560 mm

AW 201: Gewicht afhankelijk van de uitvoering max. 33,0 kg

Maten AW 201-190: 898 x 560 mm

Maten AW 201-120: 1198 x 560 mm

AW 202: Gewicht afhankelijk van de uitvoering max. 24,0 kgMaten AW 202-192: 898 x 560 mm

AW 210: Gewicht afhankelijk van de uitvoering max. 28,0 kg

Maten AW 210-170: 698 x 480 mm

Maten AW 210-190: 898 x 480 mm

AW 211: Gewicht afhankelijk van de uitvoering max. 28,0 kg

Maten AW 211-170: 698 x 480 mm

Maten AW 211-190: 898 x 480 mm

Elektrische aansluiting

Let op de gegevens op het typeplaatje.

De aansluitkabel dient minimaal van het type H 05 VV-F G 0,75 te zijn.

Het apparaat mag alleen door een erkend vakman worden aangesloten. De installateur is verantwoordelijk voor het goed functioneren van het apparaat op de plaats van opstelling. Hij dient de gebruiker (aan de hand van de gebruiksaanwijzing) de werkwijze van het apparaat te verklaren. Voorts dient hij de gebruiker te tonen, hoe – in geval van nood – het apparaat spanningsvrij kan worden gemaakt.

Aansluitmogelijkheden

Steek de stekker van de aansluitkabel na de montage in de contactdoos die achter de kanaal-

afdekking aan de wand is aangebracht. Kan de stekker na de montage niet meer uit de contactdoos worden getrokken, dan moet het apparaat met alle polen van de netspanning kunnen worden losgekoppeld via een toegankelijke scheidingsinrichting met minimaal 3,0 mm contactafstand.

6.2 Het inbouwen

Bij de installatie van de afzuigkap dient aan alle geldende voorschriften te worden voldaan.

De minimale afstand tussen de kookzone en de onderkant van de afzuigkap bedraagt bij elektroapparatuur 600 mm. De minimale afstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap bedraagt bij gas-apparatuur 650 mm.

De afzuigkap is geschikt voor luchtafvoer en recirculatie. De afvoerlucht kan via een apart afvoerkanaal of door een buitenmuur rechtstreeks naar buiten worden afgevoerd.

Het is niet toegestaan de afvoerlucht via een in gebruik zijnde schoorsteen of rookafvoer af te voeren dan wel via een afvoerkanaal dat in verbinding staat met de stookkelder. Wanneer u de afvoerlucht via een niet-gebruikte schoorsteen wilt afvoeren, dient u dit eerst met een vakman te bespreken.

Wordt tegelijk met de afzuigkap een verwarmingsinstallatie gebruikt die voor de luchtaanvoer afhankelijk is van de desbetreffende ruimte, neem dan contact op met een vakman. Er moet voor voldoende luchttoevoer worden gezorgd. Houdt u zich aan alle geldende voorschriften!

Wordt in de ruimte waar de afzuigkap zich bevindt een hout-, kolen-, gas- of oliekachel gebruikt, dan wel een open haard, dan moet voor voldoende luchttoevoer worden gezorgd.

Het apparaat kan zonder gevaar worden gebruikt, wanneer de onderdruk van 4 Pa (0,04 mbar) in

de stookruimte niet wordt overschreden. Dit kan worden bereikt met niet-afsluitbare openingen, bijvoorbeeld in deuren en ramen, via toe- en afvoermuurkasten of andere technische voorzieningen.

Voor de afvoerlucht kunnen flexibele aluminium buizen en roestbestendige metalen buizen worden gebruikt, alsmede buizen van materiaal dat voldoet aan de eisen van brandklasse B1, DIN 4102. De gebruikte buizen dienen een doorsnede van 150 mm te hebben.

Let op!

• Houd het afvoerkanaal en de buizen zo kort mogelijk.
• Maak geen scherpe bochten. Verleg de buizen tot een ruime bocht en sluit de pijp schuin aan op het afvoerkanaal.
• V erklein de buisdoorsnede naar boven toe niet. Dit leidt tot een geringere afvoercapaciteit.

De afzuigkap is standaard voorzien van een afvoeropening aan de bovenkant.

Voor een buitenmuurconstructie adviseren wij de telescoopmuurkast TM 150-045 (∅ 150).

Let op!

Om te voorkomen dat water, bijvoorbeeld condens- of regenwater, via een niet afgedekt afvoerkanaal in de afzuigkap komt, dient nabij de afzuigkap de condenswaterafscheider RV 060-150 te worden gemonteerd. De condenswaterafscheider moet ook na de montage toegankelijk zijn.

Afhankelijk van de hoogte van uw plafond zijn de volgende luchtafvoerkanalen ter beschikking:

Installatietoebehoren voor luchtafvoer

Luchtafvoerkanaal in roestvrijstalen designuitvoering:

AD 010-012 voor een plafondhoogte van 2,25-2,64 m AD 010-022 voor een plafondhoogte van 2,64-3,03 m

Luchtafvoerkanaal in aluminium designuitvoering: AD 011-012 voor een plafondhoogte van 2,25-2,64 m AD 011-022 voor een plafondhoogte van 2,64-3,03 m

Installatietoebehoren voor recirculatie

Recirculatie-kanaal in roestvrijstalen designuitvoering:

AD 010-112 voor een plafondhoogte van 2,36-2,64 m AD 010-122 voor een plafondhoogte van 2,64-3,03 m

Recirculatie-kanaal in aluminium designuitvoering: AD 011-112 voor een plafondhoogte van 2,36-2,64 m AD 011-122 voor een plafondhoogte van 2,64-3,03 m

De bovengenoemde afmetingen gelden voor een afstand van 1,60 m tussen de vloer en de onderkant van de afzuigkap.

Afwijkende luchtafvoerkanalen zijn op bestelling tegen bijbetaling leverbaar.

De contactdoos moet achter de kanaalafdekking aan de wand worden bevestigd.

Gebruik boven gaskookplaten / gasfornuizen

Belangrijk: Gebruik niet gedurende langere tijd alle branders tegelijk op de hoogste stand (max. 15 minuten). Er bestaat anders verbrandingsgevaar bij het aanraken van delen van de afzuigkap. Ook kan de afzuigkap beschadigd raken.

Indien de afzuigkap boven een gaskookplaat is geplaatst, moet de afzuigkap op de maximale stand worden gezet als er drie of meer branders op de hoogste stand worden gebruikt.

De volgende aanwijzing geldt alleen voor de afzuigkap AW 202, die niet is voorzien van een geïntegreerde ventilator:

De afzuigkap is uitsluitend geschikt voor lucht-afvoer. De afvoerlucht wordt door een extern gemonteerde ventilator via een afvoerkanaal naar boven, of direct via de buitenmuur naar buiten afgevoerd.

De afzuiging geschiedt door middel van een externe ventilator. Wij adviseren de ventilatoren GB 032-107 respectievelijk GB 052/053-140 uit ons Gaggenau assortiment; de elektronica van de afzuigkap is optimaal op deze ventilatoren afgestemd.

Volg voor de elektrische aansluiting tussen de ventilator en de afzuigkap de aanwijzingen in de montagehandleiding die bij de externe ventilator is bijgevoegd.

Bij beschadiging van een verbindingskabel naar de ventilator dient deze door de fabrikant, de klantenservice of een gelijkwaardig erkend vakman te worden vervangen om gevaren te voorkomen.

Let op! Controleer, voordat u de bevestigingspunten markeert, of zich op die plek in de muur geen stroom-, water- of andere leidingen bevinden!

Ga als volgt te werk:

• Teken van de onderkant van de afzuigkap een middellijn op de wand.
• Markeer met behulp van de boorsjabloon de posities voor de schroeven op de wand. Geef ook de contouren van de afzuigkap aan. Hierdoor kan het apparaat later gemakkelijker worden opgehangen (zie afb. 19).
• Houdt u een minimale afstand aan van 600 mm tot elektrische kookplaten en 650 mm tot gaskookplaten. De onderkant van de sjabloon komt overeen met de onderkant van de afzuigkap.
• Boor met behulp van de sjabloon de 6 gaten voor de afzuigkap (vlak I van de sjabloon) en de 2 gaten voor de ophanging van de kanaalpanelen (vlak II van de sjabloon). In de twee bovenste boorgaten voor de afzuigkap bevestigt u de 2 haken d met de schroeven c. Zorgt u ervoor dat de haken goed op de wand aansluiten. U kunt de gaten eventueel iets opboren. Plaats in de overige boorgaten de bijgevoegde pluggen a.

Let op! Houdt u rekening met eventueel nog te monteren extra onderdelen.

• Schroef de bevestigingsprofielen voor de kanaalpanelen vast.
• Verwijder de vetfilters.
• Hang de kap aan de beide haken. Justeer de ophanging met behulp van de kruiskopschroeven. Zorg dat de afzuigkap waterpas hangt (zie afb. 20).

- Bevestig de kap met de 4 schroeven b aan de muur (afb. 21 en 22).

Heeft u de afzuigkap voor luchtafvoer voorzien, ga dan als volgt te werk:

- Sluit de afvoerbuis aan.

- Sluit het apparaat op de netspanning aan.

- Alleen bij het roestvrijstalen afvoerkanaal (AD 010-012/022): Trek de beschermfolie van de kanaalpanelen.

Let op! Voorkom beschadigingen van de kwetsbare metalen oppervlakken.

- Steek het bovenste gedeelte van het kanaal in het onderste gedeelte. Let erop dat de zijdelingse bevestigingsgaten zich aan de bovenkant bevinden.

- Zet de twee in elkaar gestoken delen van het kanaal op het apparaat.

- T rek het bovenste gedeelte van het kanaal naar boven in zijn definitieve positie en bevestig het met 2 schroeven aan de plafondhouder (afbeelding 23).

Let op! Voorkom dat er bij het naar boven trekken krassen ontstaan, bijvoorbeeld door de montage-sjabloon ter bescherming over de rand van het onderste kanaalpaneel te leggen.

- Plaats de vetfilters terug in het apparaat.

Heeft u de afzuigkap voor recirculatie voorzien, gebruik dan de recirculatie-montageset die bij de luchtkanalen AD 010-112/122 en AD 011-112/122 is bijgevoegd. U heeft bovendien een actieve-koolfilter (KF'001-010) nodig.

Ga als volgt te werk:

• Draai de schroeven aan de bovenste bevestigingsprofielen los. Hang de houders erin en draai de schroeven weer vast.
• Schroef de luchtscheidingsunit aan de houders vast (4 schroeven).
• Kort de flexslang op de juiste lengte in. Bevestig de flexslang met slangklemmen (afb. 24).
• Sluit het apparaat op de netspanning aan.
• Alleen bij roestvrijstalen afvoerkanaal (AD 010-112/122): Trek de beschemfolie van de kanaalpanelen.

Let op! Voorkom beschadigingen van de kwetsbare metalen oppervlakken.

• Steek het bovenste gedeelte van het kanaal in het onderste gedeelte. Let erop dat de zijdelingse bevestigingsgaten zich aan de bovenkant bevinden.
• Zet de twee in elkaar gestoken delen van het kanaal op het apparaat.
• T rek het bovenste gedeelte van het kanaal naar boven in zijn definitieve positie en bevestig het met 2 schroeven aan de plafondhouder (afb. 25).

Let op! Voorkom dat er bij het naar boven trekken krassen ontstaan, bijvoorbeeld door de montage-sjabloon ter bescherming over de rand van het onderste kanaalpaneel te leggen.

• Plaats het actieve-koolfilter.
• Plaats de vetfilters weer terug.
