| Producttype | Afzuigkap (wandmontage) |
| Merk | Gaggenau |
| Model | AW281190 |
| Breedte | 90 cm |
| Gewicht (luchtafvoer) | 32 kg |
| Gewicht (circulatielucht) | 34 kg |
| Voeding | 230 V, 50 Hz |
| Aansluitkabel lengte | 1,30 m |
| Vermogen ventilatorstanden | 4 standen (1, 2, 3, intensief) |
| Intensieve stand | Automatische uitschakeling na 5 minuten (instelbaar 3, 5, 10 min) |
| Nazuigstand | 10 minuten nazuigen op gekozen stand |
| Interval functie | Automatisch 5 minuten per uur op gekozen stand |
| Coanda-effect | Ja, verbetert afzuiging voorste kookplaat |
| Verzadigingsaanduiding vetfilter | F knippert na 30 bedrijfsuren |
| Vetfilter reiniging | In vaatwasser of met de hand, 1x per maand |
| Koolstofffilter vervangen | 1x per jaar bij normaal gebruik |
| Verlichting | Tl-lampen 36 W / 840 Cool White, fitting 2 G 11 |
| Minimale afstand tot elektrische kookplaat | 550 mm |
| Minimale afstand tot gasfornuis | 650 mm |
| Veiligheid | Niet flamberen onder afzuigkap; gebruik alleen met ingeschroefde lampen; geen voorwerpen op afzuigkap plaatsen |
| Geschikt voor luchtafvoer | Ja, met optionele afvoerkanalen AD280/281-012 of -022 |
| Geschikt voor circulatielucht | Ja, met koolstoffilter en optionele recirculatiekanalen AD280/281-112 of -122 |
| Optionele accessoires | Edelstaalreiniger nr. 461731, actieve-koolfilter via vakhandel |
Veelgestelde vragen - AW281190 GAGGENAU
Gebruikersvragen over AW281190 GAGGENAU
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding AW281190 - GAGGENAU en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AW281190 van het merk GAGGENAU.
GEBRUIKSAANWIJZING AW281190 GAGGENAU
Gebruiksmogelijkheden 4
Gebruik met luchtafvoer 4
Gebruik met circulatielucht 4
Coanda-effect 5
Ingebruikneming 6
Storingen 6
Veiligheidsvoorschriften 7
Bedienen van de wasemafzuigkap 8
Intensieve stand 9
Speciale functies 9
Filter en onderhoud 10
Vetfilters 10
Verzadigingsaanduiding F 10
Koolstofffilter 11
Reiniging en onderhoud 12
Lamp vervangen 13
Montageaanwijzing
Belangrijke voorschriften 15
Voor de montage 16
Afzuigkap met luchtafvoer 16
Gebruik met circulatielucht 17
Voorbereiden van de muur 18
Elektrische aansluiting 18
Inbouwen 19

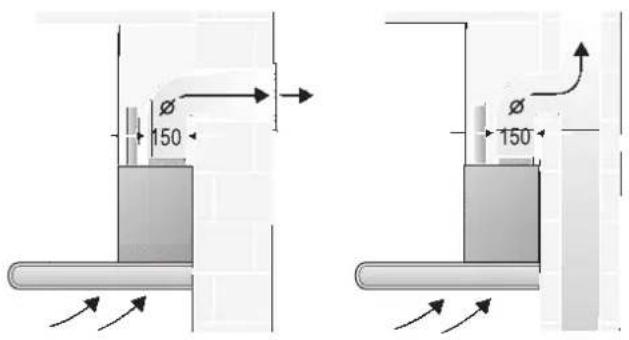

Gebruik met luchtafvoer
• Installatietoebehoren voor luchtafvoer.
Luchtafvoerkanaal
AD280/281-012 voor een plafondhoogte van 2,25–2,62 m
AD280/281-022 voor een plafondhoogte van 2,62–3,01 m.
- De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
- Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
- De keuken blijft in grote mate vrij van vet en reuk.
Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.
Dit kan men bereiken wanneer er door niet- afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoer-sleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.
Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

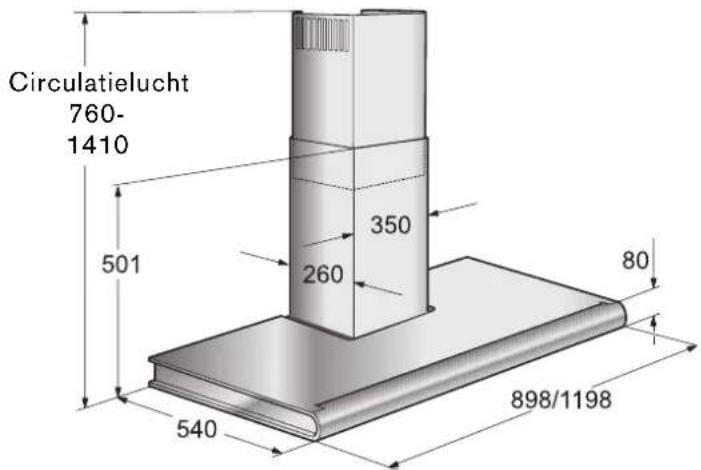

Gebruik met circulatielucht
- Installatietoebehoren voor recirculatie.
Recirculatie-kanaal
AD280/281-112 voor een plafondhoogte van 2.36–2.62 m
AD280/281-122 voor een plafondhoogte van 2.62-3.01 m.
- Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
- De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.
- Het vetfilter neemt de vettige bestand-delen van de keukendamp op
- Het koolstofffilter bindt de reukstoffen.
⚠ Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.
U hoeft het coanda-effect niet te activeren. De coanda-luchtstroom is altijd actief bij elke ventilatorstand.
Vooral de keukendamp boven het voorste gedeelte van de kookplaat wordt bijzonder goed afgevoerd.
- Door het coanda-effect kunt u de afzuigkap mogelijk gebruiken op een lagere en stillere stand dan u gewend bent.
- De coanda-luchtstroom komt bovenaan de voorkant van het apparaat naar buiten. Zet geen voorwerpen op de afzuigkap om het coanda-effect niet te hinderen.
Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.
Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.
Dit apparaat is volgens de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic
equipment – WEEE) van een merkteken voorzien. Deze richtlijn bevat de in de EU geldende bepalingen betreffende terugname en verwerking van afgedankte apparatuur.
Wanneer op de indicatie een F wordt weergegeven:
- Zie de paragraaf "Filters en onderhoud".
Als de afzuigkap niet kan worden bediend:
- De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en gedurende ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.
Bij eventuele vragen of storingen kunt u bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr.
FD
Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.
⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.
Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones moeten altijd zijn bedekt met pannen.
Gebruik van de afzuigkap boven een haard voor vaste en gasvormige brandstoffen (kolen, hout, enz.) is niet toegestaan (zie de montagehandleiding).
Gebruik niet alle kookzones gedurende een lange tijd (max. 15 minuten) tegelijk op de hoogste stand, anders bestaat er gevaar van brandwonden bij het aanraken van de behuizingsoppervlakken en risico van beschadiging van de afzuigkap. Bij gebruik van de afzuigkap boven een kookplaat waarvan drie of meer kookzones tegelijk worden gebruikt, moet de afzuigkap op de hoogste stand worden gezet.
Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.
Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens
klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.
Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).
Laat kinderen niet met het apparaat spelen.
Volwassenen en kinderen mogen het apparaat nooit zonder toezicht in gebruik nemen:
- w anneer zij lichamelijk, zintuiglijk of mentaal niet in staat zijn,
- of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedienen.
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
De afzuigkap voor het eerste gebruik zorgvuldig reinigen.
Geen voorwerpen op de afzuigkap zetten.
De opening voor de coanda-luchtstroom moet altijd vrij zijn.

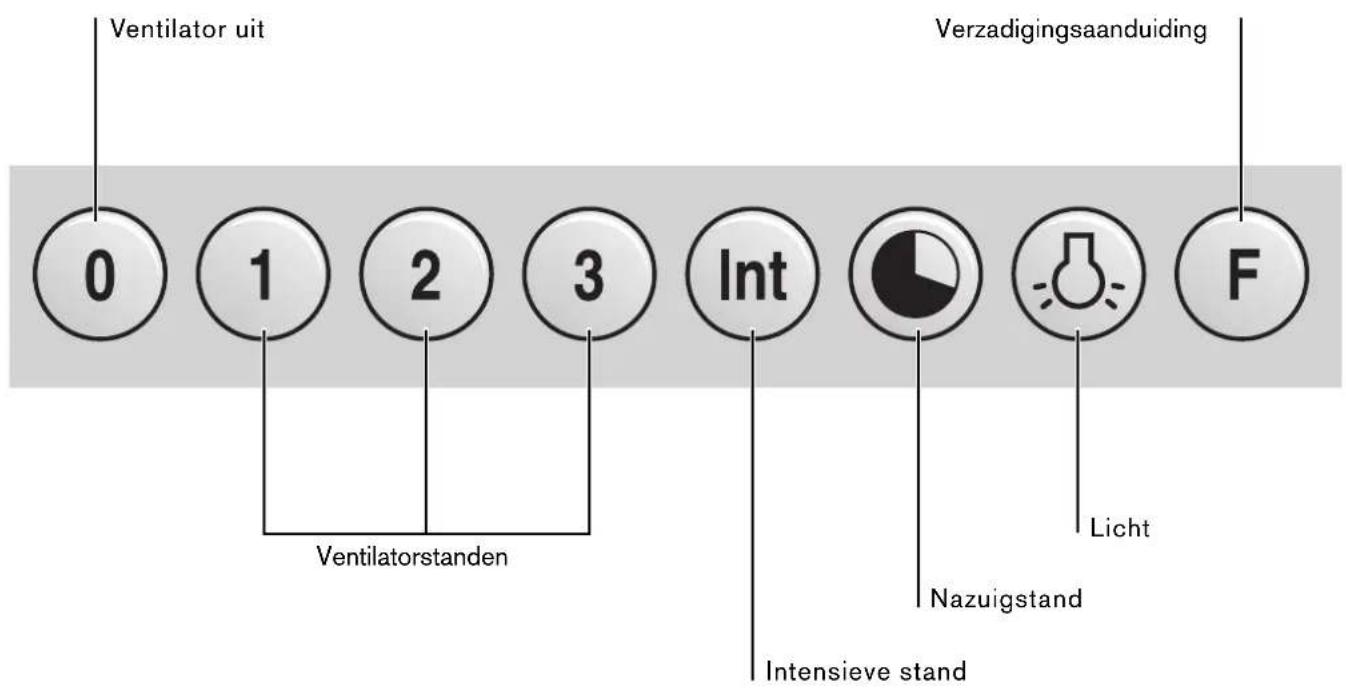

Bedienen van de wasemafzuigkap
De keukenwasem wordt op de doeltreffendste manier verwijderd door:
- Inschakelen van de afzuigkap bij het begin van het koken.
- Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.
Ventilator inschakelen:
Druk op de toets 1, 2, 3 of Int.
Ventilator uitschakelen:
Druk op de toets 0.
Intensieve stand
Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.
- Bij het (aan)braden in een open pan adviseren wij de intensief-toets Int in te drukken.
Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelf uit. - Wanneer u de Int-toets indrukt, terwijl de afzuigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiging automatisch over op de gekozen stand.
- Wanneer u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zijn afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand. Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.
Speciale functies
Duur intensieve afzuiging:
- Door de Int- en de 1-, 2- of 3-toets gelijktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minuten, en deze waarde in het geheugen vastleggen. In de fabriek is het apparaat op 5 minuten ingesteld (toetsencombinatie Int/2).
Nazuigstand:
- Het nazuigen is op een willekeurige stand mogelijk. Druk eerst op de gewenste toets 1, 2, 3 of "intensief" en druk vervolgens op de toets - Het apparaat zal bij alle standen 10 minuten nazuigen. Na 10 minuten wordt de afzuiging automatisch uitgeschakeld, de verlichting blijft aan.
Interval:
- Opmerkelijk aan dit apparaat is de interval-functie. Hierbij wordt de afzuigkap automatisch ingeschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzuig- stand, toets 1, 2 of 3.
Deze functie wordt door het afwisselend oplichten van de toets met de betreffende afzuigstand aangegeven .
De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld.
Verlichting:
In- en uitschakelen: kort op toets drukken.
- De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.
- Instellen van de lichtsterkte:
Houd de toets ingedrukt tot de gewenste lichtsterkte is bereikt.
Vetfilters
Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar materiaal.
Let op:
Bij toenemende verzadiging met vethoudende resten neemt de ontvlam-baarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.
Verzadigingsaanduiding: F
Na een bedrijfsduur van 30 uur knippert het vetfilter-controlelampje F. Het knipperen van het lampje geeft aan dat de vetfilters moeten worden schoongemaakt. De filters kunnen uiteraard ook worden gereinigd, wanneer het controlelampje niet knippert.
Reiniging van de metalen vetfilters:
- Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.
- De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.
- Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.
Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoonspoelen en laten afdruipen.
Metalen vetfilters verwijderen en aanbrengen:
Attentie: De verlichting moet uitgeschakeld en afgekoeld zijn.
1 Druk de blokkering van de vetfilters in de richting van de pijl in en klap de vetfilters naar beneden. Houd hierbij uw andere hand onder de vetfilters.
2 Reinig de vetfilters.
3 Breng de gereinigde vetfilters weer aan.
4 Schakel de aanduiding F uit.
- Druk op de toets F.

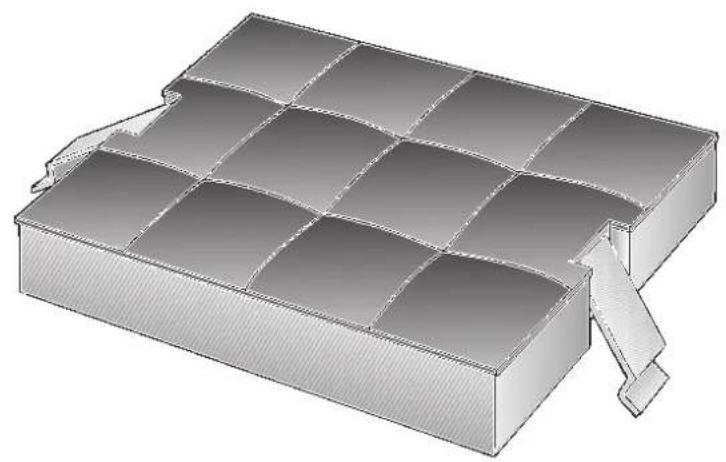

Koolstofffilter
Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.
Let op:
Bij toenemende verzadiging met vethoudende resten neemt de ontvlam-baarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Door het koolstofffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

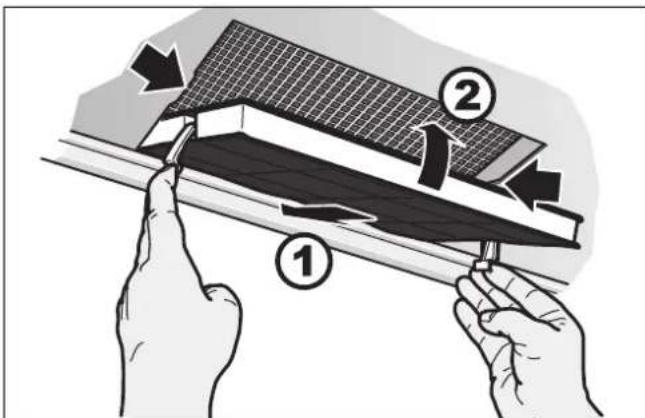

Monteren en demonteren:
Attentie: De verlichting moet uitgeschakeld en afgekoeld zijn.
1 Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
2 Breng het koolstofffilter aan.
3 Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).
Vervangen van het actieve-koolfilter:
- Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.
- Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
- Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.
Afvoer van het oude actieve-koolfilter:
- Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.
Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
⚠ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!
- Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Belangrijk: Er mag geen vloeistof in de luchtuitlaatopening komen.
- Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
- Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.
Edelstalen oppervlakken:
- Gebruik een milde, niet-schurende edelstaalreiniger.
- Reinig alleen in de slijprichting.
- Wij adviseren onze edelstaalreiniger nr. 461731. Het besteladres vindt u in het bijgevoegde serviceboekje.
Aluminium-, lak- of kunststofoppervlakken:
- Geen droge doeken gebruiken.
- Gebruik een mild glasreinigingsmiddel.
- Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

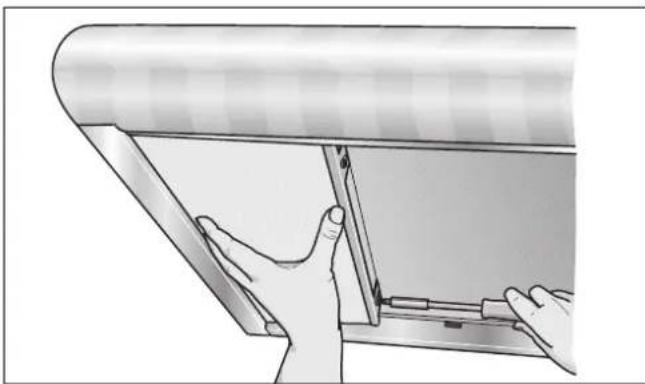

Lamp vervangen
1 Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of door de zekering uit te schakelen.
⚠ De tl-lampen worden zeer heet tijdens het gebruik. Ook na uitschakeling bestaat nog enige tijd het risico van brandwonden.
2 Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
3 Draai de schroeven van de bevestigingsstrip los.
4 Verwijder voorzichtig de glasplaten.
5 Verwijder de houders van de tl-lampen.
6 Vervang de tl-lampen (gangbare tl-lampen 36 W / 840 Cool White, fitting 2 G 11).
⚠️ Breukrisico!
7 Breng de houders van de tl-lampen aan.
8 Breng voorzichtig de glasplaten aan.
9 Schroef de bevestigingsstrip vast.
10 Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).
11 Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.
N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.
Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.
Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wasemafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.
Extra voorschriften bij gaskookapparatuur:
Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.
Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.
Afzuigkap met luchtafvoer
• Installatietoebehoren voor luchtafvoer.
Luchtafvoerkanaal
AD280/281-012 voor een plafondhoogte van 2,25-2,62 m
AD280/281-022 voor een plafondhoogte van 2,62-3,01 m.
De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.
De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.
Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.
Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.
Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteen-afhankelijke stookinstallaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.
Dit kan men bereiken wanneer er door niet- afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.
Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muurkast worden gebruikt.
Optimaal vermogen van de wasemafzuigkap:
• Korte, gladde luchtafvoerpijp.
• Zo min mogelijk bochten.
- Zo groot mogelijke buisdiameter en grote bochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.
⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.
- Ronde buizen: wij adviseren een inwendige diameter van 150 mm.
- Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben. Ze dienen geen scherpe bochten te hebben. 150 mm ca. 177 cm
- Bij afwijkende buisdiameters: dichtstrips gebruiken.
- Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.
Aansluiting luchtafvoerpijp ∅ 150 mm:
Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.
Gebruik met circulatielucht
• Installatietoebehoren voor recirculatie.
Recirculatie-kanaal
AD280/281-112 voor een plafondhoogte van 2,36-2,62 m
AD280/281 voor een plafondhoogte van 2,62-3,01 m.
- Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.
Elektrische aansluiting
Voorbereiden van de muur
- De muur moet vlak en loodrecht zijn.
- Controleer of de muur voldoende draagvermogen heeft.
- De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Gebruik voor andere muurconstructies (bijv. gipsplaat, poreus beton, poroton-stenen) bevestigingsmiddelen die daarvoor geschikt zijn.
- Pluggen moet stevig kunnen worden bevestigd.
Gewicht in kg:
| Luchtafvoer | Circulatielucht | |
| 32,0 90 cm | 34,0 | |
| 120 cm | 36,0 38,0 |
Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.
De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.
- Het geaarde stopcontact moet via een eigen stroomkring zijn aangesloten.
- Indien het geaarde stopcontact na montage van de afzuigkap niet meer toegankelijk is, moet een scheidings-voorziening worden aangebracht, zoals bij een vaste aansluiting.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.
In de installatie moet een scheidingsvoor-ziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.
Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.
staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.
⚠ Bij reparaties moet de wasemafzuigkap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.
Inbouwen
De wasemafzuigkap is voorzien voor montage aan de keukenmuur.
1 Vetfilter verwijderen (zie de gebruiksaanwijzing).
2 Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.
3 Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.
⚠ Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.
4 2 gaten voor de bovenste en 2 gaten voor de onderste bevestigingshaak ø 8 mm boren en de pluggen er geheel indrukken.
Opmerking: let op eventueel te monteren extra toebehoren.
5 De bovenste en de twee onderste bevestigingsshaken vastschroeven.
6 De wasemafzuigkap ophangen. Met de instelschroeven de juiste hoogte en horizontale positie bepalen. ⚠️ Controleren of de 4 onderste bevestigingsgaten correct zijn afgetekend, eventueel opnieuw aftekenen.
7 De wasemafzuigkap verwijderen. De 4 onderste bevestigingsgaten ø 8 mm boren en de pluggen er geheel indrukken.
8 De afzuigkap ophangen en met de resterende 4 s ch ro e v en vastschroeven. 9 Plak beschermfolie over de gaten van de 2 onderste bevestigingsschroeven in het veiligheidsrooster.
10 Buisverbinding tot stand brengen. 11 Elektrische verbinding tot stand brengen.
12 Verwijder voorzichtig de folie.
⚠️ Voorkom beschadiging van de kwetsbare oppervlakken.
Voorzichtig: De binnenzijden van de schoorsteenafschermstukken kunnen scherpe randen hebben – kans op letsel.
Wij adviseren u bij de montage werkhandschoenen te dragen.
13 Het bovenste schoorsteenafschermstuk (sleuven naar onderen) in het onderste schoorsteenafschermstuk schuiven.
⚠ Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montage-sjabloon ter bescherming over de rand van de onderste schoorsteenafscherming te leggen.
14 De complete schoorsteenafscherming schuin aanbrengen en naar achteren kantelen.
15 Het bovenste schoorsteenafschermstuk voorzichtig bovenwaarts uittrekken en met 2 s chroeven zijdelings vastschroeven op de bevestigingshaak.
16 Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
- Gebruiksmogelijkheden 4
- Ingebruikneming 6
- Storingen 6
- Veiligheidsvoorschriften 7
- Bedienen van de wasemafzuigkap 8
- Filter en onderhoud 10
- Reiniging en onderhoud 12
- Lamp vervangen 13
- Montageaanwijzing
- Belangrijke voorschriften 15
- Voor de montage 16
- Elektrische aansluiting 18
- Inbouwen 19
- Gebruik met luchtafvoer
- Gebruik met circulatielucht
- Wanneer op de indicatie een F wordt weergegeven:
- Als de afzuigkap niet kan worden bediend:
- Bedienen van de wasemafzuigkap
- Ventilator inschakelen:
- Ventilator uitschakelen:
- Intensieve stand
- Speciale functies
- Nazuigstand:
- Interval:
- Verlichting:
- Vetfilters
- Verzadigingsaanduiding: F
- Reiniging van de metalen vetfilters:
- Belangrijk:
- Metalen vetfilters verwijderen en aanbrengen:
- Koolstofffilter
- Edelstalen oppervlakken:
- Aluminium-, lak- of kunststofoppervlakken:
- Lamp vervangen
- Extra voorschriften bij gaskookapparatuur:
- Afzuigkap met luchtafvoer
- Optimaal vermogen van de wasemafzuigkap:
- Aansluiting luchtafvoerpijp ∅ 150 mm:
- Elektrische aansluiting
- Voorbereiden van de muur
- Als vaste aansluiting nodig is:
- Inbouwen
Merk : GAGGENAU
Model : AW281190
Categorie : Afzuigkap
