VL 430 - Afzuigkap GAGGENAU - Gratis gebruiksaanwijzing en handleiding

Producttype	Randafzuiging (inbouw)
Merk	Gaggenau
Model	VL 430
Soort afzuiging	Luchtafvoer (via buis of buitenmuur)
Bediening	Folietoetsen (alleen bij VL 431; VL 430 werkt alleen in combinatie met VL 431)
Afzuigstanden	3 standen + nazuigfunctie (ca. 20 minuten op stand 1)
Filter	Metalen vetfilter (uitsluitend gebruiken met filter)
Reiniging filter	In sopje of vaatwasser (max. 55°C), opening naar onderen plaatsen
Reiniging ventilatiekleppen	Niet in vaatwasser; met zachte, vochtige doek
Reiniging lijst en toetsen	Glasreiniger op zachte doek; niet sprayen op toetsen
Veiligheid	Geen stoomreiniger; brandgevaar bij vette filters; flamberen verboden; toezicht bij grill/friteuse
Accessoires (optioneel)	Afsluitstrip AL 400-000, speciaal buiselement RV 050-150, luchtgeleider LS 330
Montage	Inbouw in werkblad; alleen door erkend vakman; buisdiameter 125 mm
Elektrische aansluiting	4-polige stekker op ventilatormotor; spanning volgens typeplaatje
Geschikte combinatie	Uitsluitend te gebruiken met VL 431; niet naast gaskookplaat VG 411

Veelgestelde vragen - VL 430 GAGGENAU

Hoe schakel ik de VL 430 in?

De VL 430 werkt alleen in combinatie met een VL 431. Via de folietoetsen op de VL 431 kiest u een stand (1, 2, 3 of nazuigen). Het lampje van de gekozen stand brandt.

Wat is de nazuigfunctie?

De nazuigfunctie (aangeduid met een symbool) laat de afzuiging nog ongeveer 20 minuten op stand 1 draaien en schakelt daarna automatisch uit. Ideaal om de keuken na het koken te ventileren.

Heeft de VL 430 een verlichting?

Nee, de VL 430 is een randafzuiging zonder kookplaatverlichting. Alleen de indicatielampjes van de toetsen zijn aanwezig.

Hoe reinig ik het vetfilter?

Zet de afzuiging op stand 1 zodat de kleppen openen. Verwijder de kleppen, draai de beugels omhoog en neem het filter eruit. Reinig het in een sopje of in de vaatwasser (max. 55°C, opening naar onderen). Plaats het filter terug in omgekeerde volgorde.

Mag ik het apparaat zonder vetfilter gebruiken?

Nee, gebruik het apparaat nooit zonder vetfilter. Een filter dat te veel vet bevat kan brand veroorzaken.

Kan de VL 430 naast een gaskookplaat worden gebruikt?

Ja, maar alleen met luchtgeleiders LS 330 aan beide zijden van de gaskookplaat om de vlam stabiel te houden. Gebruik de randafzuiging niet naast de gaskookplaat VG 411.

Wat moet ik doen als de afzuiging niet werkt?

Controleer eerst de zekeringen in de huisinstallatie. Als de stroomvoorziening in orde is, neem dan contact op met uw leverancier of de Gaggenau-klantenservice. Vermeld het typenummer (zie typeplaatje).

Heeft de VL 430 een afstandsbediening?

Nee, de VL 430 heeft geen afstandsbediening. De bediening gebeurt via de folietoetsen van de bijbehorende VL 431.

Mag ik de ventilatiekleppen in de vaatwasser doen?

Nee, de ventilatiekleppen mogen niet in de vaatwasser. Reinig ze met een zachte, vochtige doek.

Kan ik de afvoeropening verplaatsen?

Ja, de afvoeropening kan naar de zijkant worden verplaatst. Draai de schroeven van de pijpmond los, verwijder de afdekking aan de zijkant en monteer de pijpmond op de zijkant. De afdekking komt dan op de onderkant.

GEBRUIKSAANWIJZING VL 430 GAGGENAU

Bedienings- en montagehandleiding

VL 430/431

Randafzuiging

1. Belangrijk bladzijde 3-4Veiligheidsvoorschriften bladzijde 3Voor het eerste gebruik bladzijde 4Onderhoud	bladzijde
2. Het apparaat bladzijde 5Het apparaat bladzijde 5Accessoires	bladzijde
3. Bediening bladzijde 6
4. Reiniging en onderhoud bladzijde 7
5. Montagehandleiding	bladzijde 8-11
Belangrijke aanwijzingen voor het inbouwen bladzijde 8Het inbouwen bladzijde 9-10Elektrische aansluiting bladzijde 11

Voorwoord

Gefeliciteerd met de aanschaf van uw nieuwe Vario-inbouwapparaat.

Voordat u het apparaat in gebruik neemt, willen wij u graag aan de hand van de gebruiksaanwijzing vertrouwd maken met de werking van het apparaat. In de gebruiksaanwijzing vindt u belangrijke aanwijzingen voor de veiligheid en de bediening. Deze aanwijzingen dienen uw eigen veiligheid en de lange levensduur van het apparaat.

Wat u moet weten, voordat u het apparaat voor het eerst in gebruik neemt, vindt u op bladzijde 4.

In de hoofdstukken "Apparaat" en "Bediening" staat wat uw nieuwe apparaat allemaal kan en hoe u het moet bedienen.

In het hoofdstuk "Reiniging" leest u wat u moet doen om jarenlang plezier te hebben van het apparaat.

Wij wensen u veel plezier met uw nieuwe randafzuiging!

1. Belangrijk

Veiligheidsvoorschriften

Neem het apparaat niet in gebruik wanneer het beschadigd is.

Het apparaat mag alleen door een erkend vakman worden aangesloten. Daarbij dient aan alle geldende voorschriften te worden voldaan. Volg de aanwijzingen in de montagehandleiding!

Aansluitkabels mogen niet in aanraking komen met hete kookzones.

Gevaarlijke of explosieve stoffen en dampen mogen niet worden afgezogen!

De gebruiker is zelf verantwoordelijk voor het juiste gebruik en de goede staat van het apparaat.

Gebruik het apparaat nooit zonder vetfilter.

Schakel het apparaat alleen in als u er toezicht op houdt. Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik en mag niet voor andere doeleinden worden gebruikt.

Pas op! Vette filters zijn brandgevaarlijk! Reinig de vetfilters regelmatig.

Dit apparaat mag niet met een stoomreiniger of waterdruk worden gereinigd. Er bestaat dan gevaar voor kortsluiting!

Voor alle reparatie- en onderhoudswerkzaamheden dient het apparaat spanningsvrij te worden gemaakt. Trek hiertoe de stekker uit het stopcontact of schakel de desbetreffende zekering van de huisinstallatie uit. Is de stekker niet toegankelijk, dan moet het apparaat via een voorgeschakelde zekering van de netspanning worden losgekoppeld.

Brandgevaar! Flamberen naast de ingeschakelde randafzuiging is niet toegestaan!

Wanneer u een grill of friteuse tegelijk met de randafzuiging gebruikt, dient u voortdurend toezicht te houden. Brandgevaar!

Plaats geen voorwerpen op het apparaat, aangezien deze van invloed kunnen zijn op het functioneren van het apparaat.

Indien er een gaskookplaat tussen de randafzuigingen VL 430/431 is ingebouwd, moeten er tijdens het koken twee luchtgeleiders LS 330 op iedere zijkant van de gaskookplaat worden geplaatst. Door de luchtgeleiders wordt de afzuiging bij gaskookplaten verbeterd. Bovendien wordt voorkomen dat de vlam op de laagste stand door luchtstroming uitgaat. Indien de gaskookplaat slechts aan één kant naast een randafzuiging is ingebouwd, voldoet één luchtgeleider LS 330 aan deze kant.

Let op! De randafzuiging mag niet naast de gaskookplaat VG 411 worden gebruikt.

De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van het niet in acht nemen van de aanwijzingen in deze gebruiksaanwijzing.

Technische wijzigingen voorbehouden!

Voor het eerste gebruik

Let op de volgende aanwijzingen voordat u het apparaat voor het eerst inschakelt:

Lees voordat u het apparaat in gebruik neemt aandachtig de gebruiksaanwijzing en de montagehandleiding.

Haal het apparaat uit de verpakking. Zorg ervoor dat de verpakkingsmaterialen op een milieuvriendelijke wijze worden verwerkt. Let op! In de verpakking bevinden zich toebehoren. Zorg ervoor dat de verpakkingsmaterialen (kunststoffolie, piepschuim onderdelen enz.) niet in handen van kinderen kunnen komen!

Reinig het apparaat grondig, voordat u het voor het eerst in gebruik neemt (zie ook hoofdstuk "Reiniging en onderhoud").

Controleer voor de ingebruikneming of de netaansluiting in orde is.

Onderhoud

Voor alle onderhoudswerkzaamheden moet het apparaat spanningsvrij worden gemaakt.

Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren.

Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice. Vermeld daarbij het type apparaat (zie hiervoor het typeplaatje).

Reparaties mogen uitsluitend door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft. Bij ondeskundig uitgevoerde reparaties vervalt de garantie.

2. Het apparaat

Het apparaat

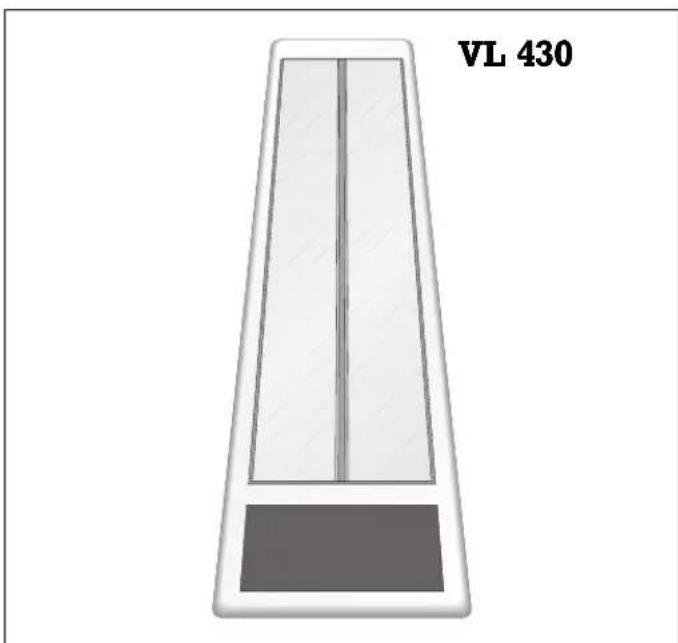

1 Ventilatiekleppen
2 Metalen vetfilter
3 Folietoetsen (alleen bij VL 431)
4 Spanschroef
5 Pijpmond

Extra accessoires

AL 400-000 Afsluitstrip

RV 050-150 Speciaal buiselement

(2x buisdoorsnede 125 mm op buisdoorsnede 150 mm)

LS 330-000 Luchtgeleider

3. Bediening

Let op! VL 430 kan alleen maar in combinatie met VL 431 worden gebruikt. Alle instellingen gelden dan voor beide randafzuigingen. Als u bijvoorbeeld met behulp van de folietoetsen stand 1 kiest, zuigen beide randafzuigingen op deze stand af.

Inschakelen

Kies met behulp van de folietoetsen de gewenste afzuigstand. Het lampje van de gekozen stand brandt.

1 = zwakke afzuiging, de kleppen gaan open

=nazuigen gedurende ca. 20 minuten op stand 1.

De randafzuiging wordt hierna automatisch uitgeschakeld en de kleppen gaan dicht. Ideaal om de keuken na het koken te ventileren.

Uitschakelen

Kies met behulp van de folietoetsen de stand 0. De ventilatiekleppen gaan na ca. 20 seconden dicht.

4. Reiniging en onderhoud

Reinig het vetfilter regelmatig (uiterlijk na 30 uur gebruik). Een filter dat teveel vet bevat kan brand veroorzaken!

Reiniging vetfilter

• Zet het apparaat op stand 1. De ventilatiekleppen gaan open.
• Schuif de ventilatiekleppen naar voren en til deze aan de achterkant voorzichtig op. U kunt nu de kleppen naar boven toe afnemen.
• Draai de beugels aan de zijkant van het vetfilter naar boven, druk de beugels licht in en verwijder het vetfilter uit het apparaat.

U kunt het metalen vetfilter reinigen in een sopje van afwasmiddel of in de vaatwasser bij een temperatuur van maximaal 55 °C. Plaats het vetfilter met de opening naar onderen in de vaatwasser om te voorkomen dat er levensmiddelenresten op achterblijven.

Het inbouwen gebeurt in omgekeerde volgorde. Zet hiervoor het apparaat weer op stand 1.

Plaats het vetfilter en draai de beugels aan de zijkant naar onderen. De ventilatiekleppen moeten aan de voorkant met de pennen in de opening worden geschoven en aan de achterkant in het hoekstuk worden gehangen.

Reiniging van de ventilatiekleppen

De ventilatiekleppen mogen niet in de vaatwasser worden gereinigd. Met een zachte, vochtige doek afnemen.

Reiniging lijst, folietoetsen

Gebruik een gewone glasreiniger en breng deze aan op een zachte, vochtige doek. Sproei het reinigingsmiddel niet op de folietoetsen.

Let op!

Gebruik geen agressieve, bijtende of schurende reinigingsmiddelen. Gebruik ook geen schurende sponzen of borstels.

5. Montagehandleiding

Belangrijke aanwijzingen voor het inbouwen

Het apparaat mag alleen door een erkend vakman worden aangesloten. De installateur is verantwoordelijk voor het goed functioneren van het apparaat op de plaats van opstelling. Hij moet de gebruiker tonen, hoe – in geval van nood – het apparaat spanningsvrij kan worden gemaakt.

De afvoerlucht kan via een apart afvoerkanaal of door een buitenmuur rechtstreeks naar buiten worden afgevoerd. Het is niet toegestaan de afvoerlucht via een in gebruik zijnde schoorsteen of rookafvoer af te voeren dan wel via een afvoerkanaal dat in verbinding staat met de stookkelder. Wanneer u de afvoerlucht via een niet gebruikte schoorsteen wilt afvoeren, dient u dit eerst met een vakman te bespreken.

Wordt in de ruimte waarin zich de randafzuiging bevindt een hout-, kolen-, gas- of oliekachel gebruikt, dan wel een open haard, dan moet voor voldoende luchttoevoer worden gezorgd.

Bij de installatie van de randafzuiging dient aan alle geldende voorschriften te worden voldaan.

Het apparaat kan zonder gevaar worden gebruikt, wanneer de onderdruk van 4 Pa (0,04 mbar) in de stookruimte niet wordt overschreden. Dit kan worden bereikt met niet afsluitbare openingen, (bijvoorbeeld in deuren en ramen, toe- en afvoermuurkasten) of andere technische voorzieningen die voor een toevoer van verbrandingslucht zorgen.

Voor de afvoerlucht kunnen flexibele, aluminium buizen en roestbestendige, metalen buizen worden gebruikt, alsmede buizen van materiaal dat voldoet aan de eisen van brandklasse B1, DIN 4102. De gebruikte buizen dienen een doorsnede van 125 mm te hebben.

Let in het bijzonder op het volgende:

• Houd de afvoerkanalen en de buizen zo kort mogelijk;
• Maak geen scherpe bochten. Verleg de buizen tot een ruime bocht en sluit de pijp schuin naar boven aan op het afvoerkanaal;
• Verklein de buisdoorsnede naar boven toe niet. Dit leidt tot een geringere afvoercapaciteit.

Om te voorkomen dat water, bijvoorbeeld condens- of regenwater, via een niet afgedekt afvoerkanaal in de randafzuiging komt, dient nabij de randafzuiging de condenswaterafscheider RV 050-150 te worden gemonteerd. De condenswaterafscheider moet ook na de montage toegankelijk zijn.

Technische wijzigingen voorbehouden.

Het inbouwen

Bij een combinatie van twee Vario-apparaten dient de randafzuiging tussen de apparaten te worden ingebouwd. Heeft u een kookplaat met vier kookzones, dan is het aan te bevelen om zowel rechts als links van de kookplaat een randafzuiging te plaatsen. Op die manier worden alle kookzones voldoende afgezogen. Vanwege de grote afzuigcapaciteit moet dan wel voor voldoende luchttoevoer worden gezorgd. Indien er een gaskookplaat tussen de randafzuigingen VL 430/431 is ingebouwd, moeten er tijdens het koken twee luchtgeleiders LS 330 op iedere zijkant van de gaskookplaat worden geplaatst. Door de luchtgelei-ders wordt de afzuiging bij gaskookplaten verbeterd. Bovendien wordt voorkomen dat de vlam op de laagste stand door luchtstroming uitgaat. Indien de gaskookplaat slechts aan één kant naast een randafzuiging is ingebouwd, voldoet één luchtgeleider LS 330 aan deze kant.

Let op! De randafzuiging mag niet naast de gaskookplaat VG 411 worden gebruikt.

Bouw de randafzuiging zonder tussenruimte direct tegen het Vario-apparaat aan.

• Standaard bevindt zich de afvoeropening aan de onderkant. Voor een afvoeropening aan de zijkant gaat u als volgt te werk:
• Draai de schroeven van de pijpmond los en verwijder de pijpmond.
• Draai de schroeven van de afdekking aan de zijkant los.
• Schroef de pijpmond op de opening aan de zijkant en de afdekking op de opening aan de onderkant.
• Maak een uitsparing voor een of meer Vario-apparaten in het werkblad volgens de aanwijzingen op de inbouwschets.
• Verwijder de beschemfolie van het afdichtband. Plak het afdichtband aan de voor- en achterkant op de rand van de uitsparing. Zorg er hierbij voor dat het afdichtband voor de helft naar de binnenkant oversteekt.
• Druk het afdichtband in de hiervoor bestemde sleuf aan de lange zijde van het apparaat.

• Draai de klemmen naar de zijkant. Plaats het apparaat waterpas in de uitsparing en stel het. Let op! Spuit geen siliconenkit tussen het apparaat en het werkblad.
• Draai de klemmen onder het werkblad en draai ze vervolgens vast. Span de klemmen niet te strak. Zorg ervoor dat de spleet tussen het apparaat en het werkblad rondom gelijkmatig is.
• Sluit de randafzuiging door middel van een flexibele aluminiumbuis met een doorsnede van 125 mm aan op de ventilatormotor.
• Sluit de randafzuiging met de 4-polige stekker op de ventilatormotor aan.

Voor de geleiding van de afgevoerde lucht door de buitenmuur bevelen wij de telescoopmuurkast TM 180-043 aan.

Het plaatsen van de afsluitstrip AL 400-000

De afsluitstrip wordt aan de zijkant van de randafzuiging gemonteerd als de afzuiging naast andere Vario-apparaten wordt ingebouwd en deze de rechter of linker afsluiting van een apparatencombinatie vormt.

De maten van de uitsparing in het werkblad veranderen niet door de afsluitstrip. De strip dient echter wel bij de totale breedte van de apparatencombinatie te worden meegerekend.

De strip moet aan de zijde die de afsluiting van de apparatencombinatie vormt onder de filtereenheid worden vastgeklemd. De haakjes aan de zijkant van de strip klikken in de hiervoor bestemde uitsparingen in de randafzuiging vast.

Elektrische aansluiting

Let op de gegevens op het typeplaatje.

Bij de elektrische aansluiting tussen de Vario-randafzuiging (VL) en de ventilatormotor (VM) dient u zich aan de aanwijzingen op het aansluitschema te houden.
