GEBRUIKSAANWIJZING BFW440 BAUMATIC

Gebruiksaanwijzing voor uw Baumatic

BFW440

Elektrische wijnkoeler met twee temperaturen voor 44 wijnflessen

LET OP: In deze Gebruiksaanwijzing staan belangrijke gegevens (waaronder veiligheids- en installatieinstructies) aan de hand waarvan u de mogelijkheden van dit apparaat optimaal kunt benutten. Bewaar deze Gebruiksaanwijzing daarom zorgvuldig op een toegankelijke plaats opdat u, maar ook personen die niet op de hoogte zijn van de werking van dit apparaat, haar in de toekomst kunnen raadplegen.

Inhoud

Belangrijke veiligheidsinformatie 2

Specificaties van uw wijnkoeler 3

Productspecificaties 3

Afmetingen van het apparaat 4

Beschrijving van het apparaat 5

Bedieningspaneel 5

Beschrijving van de apparaateigenschappen 5

Uitnemen van een rek 7

Opnieuw insteken van een rek 7

Het gebruik van uw wijnkoeler 7

Alvorens in te schakelen 7

Tijdens het eerste gebruik 7

Inschakelen van het apparaat en instelling van de temperatuur 8

Overschakelen tussen °F en °C 9

Binnenverlichting 9

Vergrendelen en ontgrendelen van het bedieningspaneel 9

Sluimerstand 10

Het opslaan van uw wijn 10

Problemen bij de opslag van wijn 11

Schoonmaken en onderhoud 12

Ontdooien 13

Installatie 13

Aansluiting op het elektrische netwerk 13

Plaatsing 14

Inbouw van het apparaat 15

Storingen verhelpen 16

Belangrijke veiligheidsinformatie

Voor Baumatic staat uw veiligheid voorop. Voor het aanvangen van de installatie zelf en het gebruik van dit toestel gelieve dit instructieboekje zorgvuldig door te lezen. Ingeval van onduidelijkheden m.b.t. enige in deze handleiding genoemde informatie, neem a.u.b. contact op met de Technische afdeling van Baumatic.

BELANGRIJK: Alle installatiewerkzaamheden moeten door een gekwalificeerde elektromonteur of door een competente persoon worden verricht.

Gebruik van uw toestel

○ Uw toestel is slechts voor huishoudelijk gebruik bestemd. Het is geschikt voor het opslaan en koelen van wijn. Bewaar geen etenswaren in het toestel. Als het voor enig ander doel of niet juist wordt gebruikt, aanvaardt Baumatic geen aansprakelijkheid voor de ontstane schade.

- Uit veiligheidsoverwegingen mogen geen wijzigingen in de specificatie van het toestel worden aangebracht.

Voor de ingebruikname van uw toestel

- Controleer of het toestel tijdens het vervoer niet is beschadigd. Wanneer u enige beschadiging vaststelt, niet op het net aansluiten, maar contact opnemen met uw verkoper.

Koelstof

○ Uw toestel bevat het koelstof R600a. Het is aardgas zonder inhoud van freonen, die het milieu zouden kunnen aantasten. Het is echter een brandstof, wees daarom voorzichtig:

- Controleer tijdens het vervoer en de installatie van het toestel of de leidingen van het koelstof niet beschadigd raken.

- Wanneer een beschadiging wordt geconstateerd, geen open vuur gebruiken. Ook de kamer, waar het toestel zal staan, moet goed worden geventileerd.

o Leg geen voorwerpen op het toestel weg, daar die het toestel kunnen beschadigen.

Veiligheid voor kinderen

- Verpakkingsmateriaal buiten bereik van kinderen houden.

o Sta niet toe dat de kinderen met de bedieningselementen of met het toestel

- Bij het uittrekken van de stekker uit het stopcontact niet alleen aan de kabel trekken!

- De stekker niet met natte handen uittrekken of insteken.

- Het toestel niet buiten of op een plaats gebruiken, waar het aan weersomstandigheden is blootgesteld.

- Vóór de schoonmaak of het onderhoud controleren of het toestel van het el. net is losgekoppeld.

- De rooster aan de achterkant van het toestel mag nooit met een wand in contact staan.

- Altijd controleren of er op de plaats waar het toestel wordt gezet, geen brandbare voorwerpen zijn opgeslagen, zoals bijvoorbeeld papier.

- Nooit de ventilatieopeningen van het toestel binnen noch buiten afdekken.

- Het is zeer belangrijk dat het toestel goed ventileert, tussen de onderkant van de kast en de sokkel waar het op staat, moet voldoende lucht stromen.

- Geen andere elektrische toestellen zoals mixers of ijsmakers in de kast plaatsen.

Service

Probeer nooit zelf het toestel te repareren, om een eigen letsel of ernstige beschadiging van het toestel te voorkomen. Neem voor een reparatie contact op met de Serviceafdeling van Baumatic.

Specificaties van uw wijnkoeler

Gefeliciteerd met de aankoop van uw wijnkoeler van Baumatic!

Productspecificaties

o Totaal volume: 171 liter

- Netto volume: 155 liter

○ Aantal flessen: 44 wijnflessen van 0.75 liter

o Elektronisch LED-touchpaneel
o 2 onafhankelijke temperatuurzones
o Temperatuur wordt weergegeven in °C of °F
- Slang voor waterafvoer en gootje voor automatisch gecondenseerd water
o Binnenverlichting
- 6 chromen golfrekken (4 verstelbaar en 2 vast)
o Verstelbare voetjes
- Deurframe van roestvrij staal
○ Zwarte kleur voor interieur en exterieur
○ Optionele inbouw van het apparaat

Afmetingen van het apparaat

Hoogte: 870 mm

Breedte: 595 mm

Diepte: 578 mm (zonder handvat)

* Meer specifieke informatie over de afmetingen van de opening vindt u in de installatiehandleiding.

BELANGRIJK: Tijdens de installatie dient men op de hoogte te zijn van de klimaatklasse.

De klimaatklasse staat vermeld op het typelabel. Het typelabel van het apparaat bevindt zich aan de achterkant van het apparaat. Het geeft de reikwijdte aan van de temperatuur in de omgeving, waarbij uw apparaat zal functioneren.

Gelieve voor toekomstig gebruik aantekening te maken van de volgende informatie, welke zich bevindt op het informatielabel en de aankoopsdatum, welke vermeld staat op uw rekening/factuur.

Model

Productienummer ....

Verkoopsdatum ....

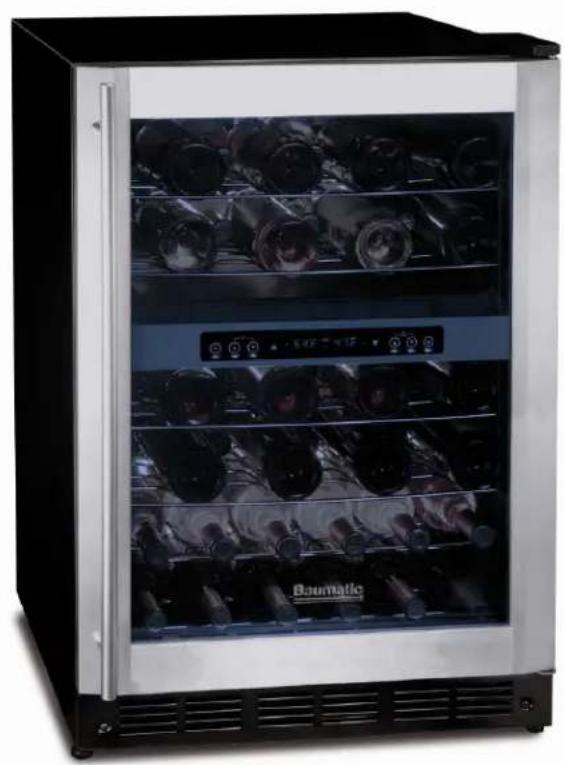

Beschrijving van het apparaat

1. Binnenverlichting
2. Elektrische ventilator
3. Afscheiding van de koelzones
4. Achterwand
5. Rekken
6. Handvat
7. Afscheidingsdichting tussen de koelzones
8. Glazen deur

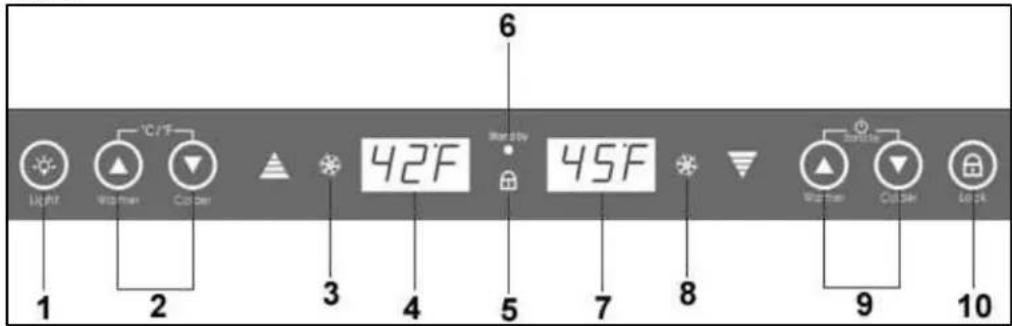

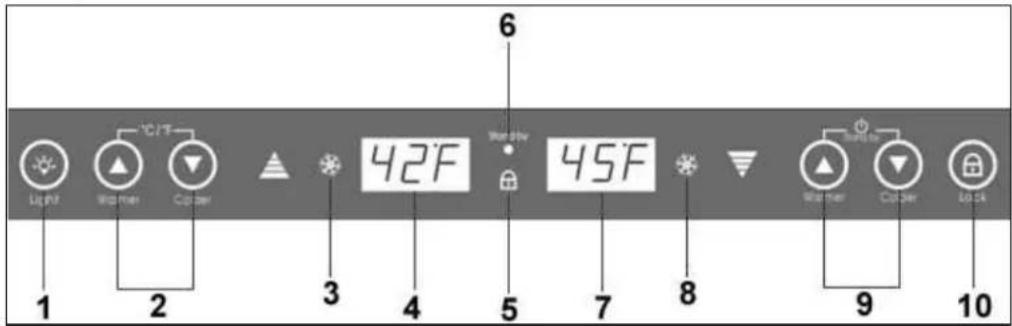

Bedieningspaneel

Het bedieningspaneel bevindt zich aan de voorzijde van de glazen deur.

1. AAN/UIT-knop voor het licht
2. Knop voor bovenste koelzone
3. Controlelampje van de bovenste ventilator
4. Indicator voor de bovenste koelzone
5. Controlelampje van de paneelvergrendeling
6. Controlelampje voor de sluimerstand
7. Indicator voor de onderste koelzone
8. Controlelampje van de onderste ventilator
9. Knop voor de onderste koelzone
10. Knop voor de paneelvergrendeling

Beschrijving van de apparaateigenschappen

1. Bedieningspaneel

- Het touchpaneel bevindt zich aan de voorkant van de glazen deur. Dit maakt het instellen van de temperaturen eenvoudig en geeft een overzicht van de temperaturen in beide koelzones.

2. Twee koelzones

○ Binnenin uw wijnkoeler zijn er twee koelzones, gescheiden van elkaar door een afgedichte plaat.
- De afzonderlijke koelzones hebben een onafhankelijke bediening en weergave van de temperatuur.
- De bovenste koelzone heeft een capaciteit voor 16 flessen van 0.75 liter.
- De onderste koelzone heeft een capaciteit voor 28 flessen van 0.75 liter.

3. Binnenverlichting

- Iedere koelzone heeft aan de binnenkant zijn eigen licht. U kunt het licht aan of uit doen door het overschakelen van de AAN/UIT-knop.

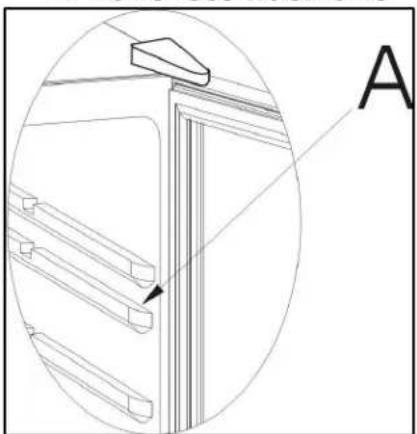

4. Bovenste koelzone

• De bovenste koelzone heeft twee diepe rekken. Ieder rek heeft een capaciteit voor 8 flessen die afwisselend met de hals naar voren of naar achter worden geplaatst.
• Steek geen rek in de tweede steungleuf (zie afbeelding).

5. Onderste koelzone

• De onderste koelzone heeft twee diepe rekken. Ieder rek heeft een capaciteit voor 8 flessen die afwisselend met de hals naar voren of naar achter worden geplaatst.
  ○ Het onderste rek in deze koelzone heeft twee niveaus, ieder voor zes flessen.

6. De rekken van de wijnkoeler

○ Alle diepe rekken hebben haken, die vastgrijpen aan beide kanten van de wijnkoeler.

○ Alle rekken zijn uitneembaar, wat het plaatsen van grotere flessen mogelijk maakt.

Uitnemen van een rek

- Verwijder alle flessen van het rek dat u wilt uitnemen.

○ Licht het rek een beetje op en trek het voorzichtig uit de wijnkoeler.

Opnieuw insteken van een rek

- Steek het rek terug in de geleidingsgleuf en duw het naar binnen, totdat de haken van het rek op hun plek vastgrijpen.

- Belangrijk

Plaats geen flessen op het rek, voordat de haakjes geheel vast zitten.

Het gebruik van uw wijnkoeler

Alvorens in te schakelen

o Controleer of het apparaat werd geïnstalleerd door een passend gekwalificeerd persoon en volgens de informatie, die vermeld wordt in deze installatie-instructies van Baumatic.

○ Na overname van de wijnkoeler wacht u acht uur, alvorens het apparaat aan te sluiten op het elektrische net. Dit maakt het mogelijk voor de koelgassen, die zich hebben verspreid tijdens het transport, te bezinken.

- De buitenste onderdelen van het apparaat en het uitneembare toebehoren dienen schoongemaakt te worden met een vochtige doek en een oplossing van vloeibaar schoonmaakmiddel en water.

- De binnenkant van het apparaat dient u schoon te maken met een oplossing van zuiveringszout in lauw water. De binnenkant en het toebehoren laat u na het schoonmaken geheel drogen.

- Nadat u het apparaat voor het eerst aanzet, kan een zekere geur ontstaan. Deze verdwijnt, zodra het apparaat begint af te koelen.

Tijdens het eerste gebruik

- Nadat u het apparaat de eerste keer aanzet, blijft de compressor werken, totdat de wijnkoeler de gewenste

temperatuur heeft bereikt.

o Gedurende dit tijdsbestek is het beter de deur gesloten te laten en geen flessen in de wijnkoeler te plaatsen.

- Indien het apparaat werd uitgeschakeld of losgekoppeld van het stopcontact, dient u 5 minuten te wachten, voordat u hem opnieuw aanzet of aansluit, zodat de compressor niet beschadigt.

Inschakelen van het apparaat en instelling van de temperatuur

- Wanneer het apparaat wordt aangesloten op het elektrische net, dan zullen alle indicatoren op het paneel voor ongeveer 3 seconde oplichten en hoort men een piepgeluid.

o Met behulp van de instelknoppen voor de temperatuur in de bovenzone (2) stelt u de temperatuur in voor de bovenste zone van de wijnkoeler.

o Met behulp van de instelknoppen voor de temperatuur in de onderste zone (9) stelt u de temperatuur in voor de onderste zone van de wijnkoeler.

- Iedere keer wanneer u de knop of indrukt, wordt de temperatuur van de betreffende zone bijgesteld met één graad. Iedere keer wanneer u de knop of ingedrukt houdt, wordt de temperatuur van de betreffende zone iedere halve seconde bijgesteld met één graad.

- De knop verhoogt de zonetemperatuur. De knop verlaagt de zonetemperatuur.

- Tijdens het instellen van de zonetemperatuur zal de betreffende temperatuurindicator op het paneel knipperen. Zodra u stopt met het indrukken van de temperatuurknoppen, zal de indicator na drie seconde stoppen met knipperen en dan is de zonetemperatuur ingesteld.

- Nu verschijnt op het paneel de actuele temperatuur van de koelzone.

- De controlelampjes van de bovenste ventilator (3) en van de onderste ventilator (8) zullen regelmatig branden om aan te tonen dat de ventilatoren binnenin de wijnkoeler in bedrijf zijn.

Overschakelen tussen °F en °C

○ U kunt het paneel inschakelen voor weergave in °F of °C. Voor het overschakelen tussen °F en °C maakt u gebruik van de temperatuurknop voor een koelzone.

o Druk op de knoppen en van de indicator, die u wilt veranderen. Wanneer u de knoppen voor ongeveer 3 seconde ingedrukt houdt, dan zal de weergave veranderen van of in °C of omgekeerd.

o Wanneer u één indicator wijzigt, verandert de andere indicator niet. U dient daarom de boven vermelde procedure afzonderlijk uit te voeren voor beide indicatoren.

- De indicator kan niet veranderd worden, wanneer u bezig bent met het instellen van de temperatuur van de koelzone (wanneer de indicator knippert).

Binnenverlichting

o Voor de bediening van de binnenverlichting gebruikt u de AAN/UIT-knop (1).

- U kunt de binnenverlichting niet bedienen, wanneer u bezig bent met het instellen van de temperatuur van de koelzone (wanneer de indicator knippert).

Vergrendelen en ontgrendelen van het bedieningspaneel

- Indien, gedurende één minuut, geen enkele knop van het paneel wordt ingedrukt, zullen alle knoppen automatisch worden vergrendeld, behalve de knop voor vergrendeling (10).

- Het controlelampje voor vergrendeling van het paneel (5) zal gaan branden.

o Wanneer u nu een willekeurige knop van het paneel indrukt, zal het controlelampje voor de vergrendeling (5) knipperen om u er op te wijzen, dat het bedieningspaneel is vergrendeld.

○ U ontgrendelt het bedieningspaneel door de knop voor vergrendeling van het bedieningspaneel (10) gedurende drie seconde ingedrukt te houden, totdat het controlelampje voor de vergrendeling van het paneel (5) uitgaat.

Sluimerstand

- Zodra de nodige temperatuurinstellingen van de afzonderlijke zones zijn uitgevoerd, is het mogelijk uw wijnkoeler over te schakelen naar een sluimerstand.

o Houdt voor een tijd van drie seconde tegelijk beide temperatuurknoppen voor de onderste zone (9) ingedrukt. Nu zal het controlelampje voor de sluimerstand (6) gaan branden.

Het opslaan van uw wijn

De tabel hieronder toont de ideale opslagtemperatuur voor verschillende wijnsoorten:

Wijnsoort Temperatuur (°C)		Temperatuur (°F)
Rode wijn (*) 15.5 – 18.5°C	59.9 – 65.3°F
Witte wijn (***) 10 – 15°C	50 – 59°F
Mousserende wijn / Champagne	7.2 – 9.5°C 45 – 49.1°F
Rosé 9.5 – 10.5°C 49.1 – 50.9°F
Archiefwijn 13°C 55°F

* Lichte rode wijn zoals bijvoorbeeld Beaujolais, Pinot Noir of Cabernet Franc serveert men matig gekoeld, in tegenstelling tot zwaardere rode wijnen.

** Chardonnay wordt vaak te koel opgediend. U zou hem in uw wijnkoeler op een hogere temperatuur moeten koelen. Of u laat hem na verwijdering uit de wijnkoeler matig opwarmen.

- Een stabiele temperatuur is de belangrijkste factor voor de opslag van wijn.

○ Blootstelling aan licht, vibraties of schommelingen van temperatuur en vochtigheid kan uw wijn laten bederven. Bij een juiste opslag zal wijn niet alleen zijn kwaliteit behouden, maar bij veel soorten zullen in werkelijkheid tevens het aroma, de smaak en de complexiteit van het rijpen verbeteren.

o Wijnen opgeslagen bij een hogere temperatuur worden sneller oud. Wijnen opgeslagen bij een temperatuur hoger dan 21 °C (70 °F) zullen inferieur van smaak en aroma zijn.

o Wanneer wijnen worden opgeslagen bij te lage temperaturen, kunnen schadelijke sedimenten ontstaan. Een vochtigheid van 70% is ideaal om het uitdrogen en inkrimpen van de kurken te voorkomen.

- Na het openen van een fles komt de wijn in aanraking met

lucht. Het is daarom beter geopende flessen verticaal te bewaren, zodat het oppervlak van de wijn, dat in aanraking komt met lucht zo klein mogelijk blijft.

• Eenmaal geopende, zachte witte wijn blijft 2 dagen bruikbaar, zwaardere rode wijn 3 dagen, indien de fles opnieuw wordt afgesloten. Controleer of de fles stevig is afgesloten.
• In de meeste goede vinotheken kunt u speciale afsluitingen kopen voor mousserende wijn en Champagne, die de wijn gedurende een of twee dagen schuimend houden.
  ○ Bij een juiste opslag is witte wijn tot twee jaar houdbaar. Zware rode wijn kan tien jaar worden opgeslagen en dessertwijn tot twintig jaar.
  ○ Wanneer u een fles wijn aanschaft, plaatst u hem direct in een geschikte opslagruimte (indien u hem niet in de wijnkoeler opslaat).
• Goedkopere wijn kan niet zo lang worden opgeslagen als duurdere wijn.
• Om een maximum aan aroma en smaak te verkrijgen vult u het glas niet verder dan tot de helft. Het helpt ook om een glasvorm te gebruiken die past bij de wijnsoort. De grootte en vorm van het glas geven de intensiteit en complexiteit van de wijngeur aan. Het voetje dient lang genoeg te zijn, zodat u de kelk van het glas niet hoeft aan te raken. De kelk dient de vorm van een tulp te hebben die naar boven smaller wordt.

Problemen bij de opslag van wijn

Kurksmaak - een klein procent van de wijnflessen (ca. 1%) heeft dit probleem. De kurk reageert met de wijn en voegt een muffe, onaangename smaak toe. Dit is het meest voorkomende probleem bij wijnopslag en wordt veroorzaakt door schadelijke bacteriën die zich op de kurk vermenigvuldigen. Het enige wat u kunt doen is de hele flesinhoud weggieten. Verwar dit niet met kleine stukjes kurk die bovenop de wijn drijven en de smaak niet verstoren.

Aereren - nadat wijn langer dan een dag is opengelaten, verliest hij kleur en krijgt een flauwe smaak. Dit kunt u alleen voorkomen door de wijn op te drinken op de dag dat u hem openmaakt of gebruik te maken van een vacuümpomp, die speciaal is ontwikkeld om lucht uit flessen te halen. Ondanks dat u dit soort werktuig gebruikt, kunt u wijn toch beter zo snel mogelijk consumeren.

Verlies - dit betreft het verdwijnen van wijn door verdamping of wegsijpelen. Tekenen van verlies zijn onder andere het doorsijpelen van wijn rond de kurk, het uitschuiven van de kurk en bevlekte etiketten. Dit kan gebeuren, wanneer een fles te veel opwarmt.

Wijn kan gedronken worden ondanks een recent verlies. Let er echter wel op, dat lucht naar binnen kan worden gezogen, wanneer de wijn weer afkoelt en daardoor kan hij bederven.

Schuimen van mousserende wijnen - dit betreft geen probleem van de opslag, maar een gevolg van het gisten voor het bottelen van de wijn. Een goede manier voor het verhelpen van dit probleem is de wijn te laten ademen. Eventueel kunt u een vacuümpomp gebruiken en na ongeveer vijf minuten stopt het schuimen.

Sediment - dit betreft een gangbaar probleem; rode en witte wijn kunnen een paar maanden na het bottelen sediment veroorzaken. Het sediment bestaat uit tartraatkristallen en is geheel onschadelijk. De vorming van sediment kan hooguit aangeven, dat de wijn niet afdoende (indien überhaupt) werd gefilterd, wat inhoudt dat de smaak en geur beter bewaard blijven.

Een makkelijke manier om van sediment af te komen (indien het een probleem betekent) is de fles een dag voor het openmaken rechtop te zetten, zodat het sediment naar de bodem zakt.

U kunt de wijn ook zeven, wat echter vrijlating van smaak veroorzaakt bij zowel jonge als oudere wijnen, maar vooral bij de jongere. Bij het zeven giet u de wijn langzaam en gelijkmatig in de karaf.

Schoonmaken en onderhoud

WAARSCHUWING: ALVORENS SCHOON TE MAKEN ONTKOPPELT U HET APPARAAT EERST VAN HET ELEKTRISCHE NETWERK.

o Maak het apparaat niet schoon door en water over te gieten of sproeien.

- De binnenkant van de wijnkoeler dient u regelmatig schoon te maken met een oplossing van zuiveringszout in lauw water.

- Het toebehoren maakt u apart schoon met zeepwater.

o Maak het niet schoon in een vaatwasser.

o Maak geen gebruik van schuur- of schoonmaakmiddelen.

- Nadat u het apparaat heeft schoongemaakt, neemt u het af met een vochtige doek en laat het geheel drogen.

- Na het schoonmaken droogt u uw handen en vervolgens sluit

u het apparaat weer aan op het elektrische net.

Ontdooien

• Het ontdooien van ijs binnenin het apparaat gebeurt automatisch tijdens het bedrijf ervan. Bevroren water dat zich ophoopt in het afvoergootje zal vanzelf verdampen.
• Het verdampingsgootje en de opening voor de afvoer van het water dient regelmatig schoongemaakt te worden. Hiermee voorkomt u het ophopen van water op de bodem van de wijnkoeler, in plaats dat het wegstroomt via het geultje door de opening.
• Om de afvoeropening schoon te maken kunt u er ook een kleine hoeveelheid water door gieten.
• Let er goed op dat de flessen niet de achterwand van de wijnkoeler aanraken, omdat dit het automatisch proces van ontdooien kan verstoren en water naar de bodem van de wijnkoeler kan vloeien.

Installatie

BELANGRIJK: Voorafgaand aan de eigenlijke installatie en het gebruik van het apparaat dient u eerst alle instructies door te lezen en te controleren of de spanningswaarde (V) en frequentie (Hz), vermeld op het typelabel, precies gelijk zijn aan de waarden voor spanning en frequentie in het elektrische net, dat gebruikt wordt in uw huishouden. Het typelabel vindt u binnenin het apparaat in de linkerhoek vooraan.

De producent weigert iedere verantwoordelijkheid in het geval dat de installateur zich niet aan alle geldende voorschriften houdt voor de bescherming tegen elektrische verwonding, die vereist zijn voor een normaal gebruik en juiste werking van een elektrisch systeem.

Aansluiting op het elektrische netwerk

Deze wijnkoeler is bedoeld voor een constructief vaste installatie.

- De draden van de netkabel hebben de volgende kleuren:

Bruin Fase

Blauw Nul

Groen-geel Aarding

o Aangezien de kleuren van de elektrische draden niet identiek

hoeven te zijn aan de kleuraanduiding, die de contactpunten in uw schakelkast aangeeft, wordt u verzocht als volgt te werk te gaan:

- De bruine draad moet aangesloten worden op het contactpunt met aanduiding "L" (fase) of een rode kleur.

- De blauwe draad moet aangesloten worden op het contactpunt aangeduid met "N" (nul) of een zwarte kleur.

- De groen-gele draad moet aangesloten worden op het contactpunt aangeduid met "E" (aarde) of een groen-gele kleur.

- Nadat de elektrische aansluiting klaar is, mag er niets uit de draden steken en mogen de draden niet beschadigd zijn. Het klemmetje voor het vastzetten van de kabel moet aangebracht zijn over de buitenste beschermlaag van de kabel.

Plaatsing

o Wij raden aan het apparaat alleen te plaatsen in een ruimte, waarin de temperatuur overeenkomt met de klimaatklasse, die vermeld wordt op het typelabel van het apparaat. Uw apparaat zou slecht kunnen werken, wanneer de omgevingstemperatuur niet overeenkomt met de volgende waarden:

Klimaatklasse Temperatuur van de omgeving
SN + 10 tot +	32 °C
N + 16 tot +	32 °C
ST + 18 tot +	38 °C
T + 18 tot +	43 °C

- De plaatsing dient uitgevoerd te worden door twee personen om verwonding of beschadiging van het apparaat te voorkomen.

- Het apparaat mag niet in direct zonlicht staan en niet worden blootgesteld aan voortdurende hitte of extreme temperaturen. Indien dit niet mogelijk is, plaats dan een isolatieplaat tussen het apparaat en de externe warmtebron.

o Controleer of er een stopcontact ter beschikking is, dat ook bereikbaar zal zijn na installatie van het apparaat.

- Plaats het apparaat waterpas en stevig op een stevige ondergrond. U zet het apparaat recht met behulp van de verstelbare voetjes aan de voorkant van het apparaat.

- Indien u naast dit product ook nog andere koelapparaten plaatst, laat dan tussen de apparaten een ruimte van minimaal 2 cm. Dit helpt om condensatie te voorkomen.

o Zorg voor voldoende ruimte voor het openen van de deur,

zodat schade aan het apparaat en verwonding voorkomen worden.

○ Belangrijk

De luchtdoorlaat onder het apparaat is onmisbaar voor de ventilatie. De luchtdoorlaat voor ventilatie moet geheel vrij blijven, anders zal uw wijnkoeler niet juist functioneren.

Inbouw van het apparaat

○ Uw wijnkoeler kan dienen als vrijstaand apparaat of als ingebouwde unit. Indien u de wijnkoeler als ingebouwd apparaat wilt gebruiken, houdt dan rekening met de afmetingen van de afbeelding hierboven.

o Met name de afmeting voor de diepte moet aangehouden worden. De deur zou tenminste 1" voor de omringende kast uit moeten steken.

○ Belangrijk

De luchtdoorlaat onder het apparaat is onmisbaar voor de ventilatie. De luchtdoorlaat voor ventilatie moet geheel vrij blijven, anders zal uw wijnkoeler niet juist functioneren.

Storingen verhelpen

Belangrijk

Wanneer de wijnkoeler niet juist blijkt te werken, verzoeken wij u voordat u de servicedienst van Baumatic belt, het apparaat te controleren aan de hand van de volgende controlelijst.

PROBLEEM MOGELIJKE OORZAAK
Het apparaat werkt niet Het is niet aangesloten.De zekering is omgeschakeld of doorgebrand.
De temperatuur binnenin het apparaat is te hoog	De temperatuurbediening is ingesteld voor een te hoge waarde.Zet de bediening op een lagere temperatuur en wacht enkele uren, totdat de temperatuur bijtrekt.De deur stond te lang open of wordt te vaak geopend, wat warme lucht naar binnen laat stromen.De deur is niet geheel gesloten.De dichting van de deur sluit niet goed aan.Het apparaat werd van het elektrische net ontkoppeld. Het zal minimaal enkele uren duren, voordat de juiste temperatuur weer wordt bereikt.
De temperatuur binnenin het apparaat is te laag	De temperatuurbediening is ingesteld voor een te lage waarde. Stel een hogere temperatuur in en wacht enkele uren, totdat de temperatuur stijgt.
Trilling Controleer of het apparaat recht staat. Hetapparaat raakt de muur erachter. Verplaats het apparaat verder van de muur af. Indien het trillen aanhoudt, ontkoppel het apparaat van het elektrische net. Vervolgens contacteert u de servicedienst van Baumatic.
Binnenin het apparaat ontstaat vocht	De deur is niet (geheel) dicht.De deur stond te lang open of wordt te vaak geopend, Open de deur niet te vaak.De dichting van de deur sluit niet goed aan.
Aan de buitenkant van het apparaat ontstaat vocht	De deur is niet (geheel) dicht, waardoor koude lucht uit het apparaat ontsnapt en bij contact met warmere lucht ontstaat er vocht.
Ongebruikelijke weergave op het bedieningspaneel	E1- de temperatuurindicator voor de bovenste zone signaleert een fout van de warmtesensor in de bovenste zone.E2- de temperatuurindicator voor de onderste zone signaleert een fout van de warmtesensor inde onderste zone.E3- de temperatuurindicator voor de bovenste zone signaleert een fout van de elektrische ventilator in de bovenste zone.E4- de temperatuurindicator voor de onderste zone signaleert een fout van de elektrische ventilator in de onderste zone.Wanneer één van deze foutmeldingen verschijnt, neemt u contact op met de servicedienst van Baumatic.

BELANGRIJK: Sluit indien u de indruk heeft dat het niet naar behoren functioneert, uw toestel af van het electriciteitsnet en neem contact op met de Baumatics service-afdeling (telefoon: 036-5491550).

Probeer onder geen beding het apparaat zelf te repareren.

Weest u er alstublieft van bewust dat als na aankomst van de servicemonteur blijkt dat het probleem niet aan een defect aan het toestel te wijten is, de voorrijkosten u in rekening zullen worden gebracht.

Om de servicemonteur in de gelegenheid te stellen reparaties uit te voeren, dient u hem toegang te verschaffen tot het betreffende apparaat. Indien het apparaat zodanig is geïnstalleerd dat het moeilijk te bereiken is en de servicemonteur daarom vreest tijdens de reparatie uw keuken te kunnen beschadigen, zal de reparatie om deze reden geen doorgang vinden.

Dit heeft ook betrekking op situaties waarbij het toestel omgeven is door wandtegels, verpakt is in isolatiemateriaal of aan de voorzijde geblokkeerd wordt door houten obstakels zoals bijvoorbeeld een sokkel of waarbij de installatie op een andere wijze is uitgevoerd dan oorspronkelijk door Baumatic werd aanbevolen.

Gedetailleerde informatie over garantievoorwaarden vindt u op de Baumatic websites www.baumatic.nl - www.baumatic.com, of vraag uw verkoper ernaar.
