Producttype	Koelkast met vriesvak
Merk	Baumatic
Model	BR102.3A
Koelmiddel	R600a (isobutaan)
Thermostaat	Instelbaar van stand 1 (warmst) tot 5 (koudst)
Ontdooisysteem koelgedeelte	Automatisch
Ontdooisysteem vriesvak	Handmatig (minstens 2x per jaar)
Verlichting	Binnenverlichting, max. 15 W
Deurscharnieren	Omkeerbaar (draairichting wijzigbaar)
Verstelbare pootjes	Ja
Vriesvak	4-sterren, temperatuur tot -18 °C
IJsblokjesmaker	Ja, met ijsblokjesvorm
Meegeleverd gereedschap	Kunststof schraper voor ijsverwijdering
Indicatie deur open	Rode indicator op deurslot
Inbouwgeschikt	Ja
Veiligheidsinformatie	Brandbaar koelmiddel; geen open vuur bij schade; niet met natte handen bedienen

Veelgestelde vragen - BR102.3A BAUMATIC

Hoe stel ik de temperatuur in op mijn Baumatic BR102.3A koelkast?

Draai de thermostaatknop van stand 1 (warmst) naar stand 5 (koudst). Voor normaal gebruik wordt stand 3-4 aanbevolen. Zet de knop op 0 om het apparaat uit te schakelen.

Hoe ontdooi ik het vriesvak?

Ontdooi het vriesvak minstens 2 keer per jaar of wanneer er 3-5 mm ijsvorming is. Haal de etenswaren eruit, gebruik de meegeleverde kunststof schraper (geen metalen voorwerpen) en plaats een bak met warm water om het proces te versnellen. Maak daarna de binnenkant schoon met lauw water en een mild schoonmaakmiddel.

Wat moet ik doen als de koelkast niet koelt?

Controleer of de stekker goed in het stopcontact zit, of de thermostaat niet op 0 staat, en of de stroom niet is uitgevallen. Controleer ook of de deur goed sluit en of de ventilatoropeningen niet geblokkeerd zijn. Als het probleem aanhoudt, neem contact op met de klantenservice.

Kan ik de draairichting van de deur wijzigen?

Ja, de deur is omkeerbaar. Volg de instructies in de handleiding: verwijder de schroeven van het frontpaneel, wissel de blinde flenzen, verplaats de scharnieren naar de andere kant en monteer de deur opnieuw. Let op dat uw vingers niet bekneld raken.

Hoe vervang ik de binnenverlichting?

Haal eerst de stekker uit het stopcontact. Druk de haakjes aan de zijkant van het lampkapje in om het te verwijderen. Vervang het lampje door een nieuw exemplaar van maximaal 15 W. Plaats het kapje terug en wacht 5 minuten voordat u het apparaat weer inschakelt.

Waarom staat er water op de bodem van de koelkast?

Dit kan komen door een verstopte afvoer voor condenswater. Maak het afvoergaatje en het opvangbakje regelmatig schoon met een doekje of een pijpenrager. Zorg ervoor dat het water weg kan lopen.

Hoe lang moet ik wachten na het plaatsen voordat ik de koelkast inschakel?

Laat de koelkast na het plaatsen minimaal 12 uur rechtop staan voordat u hem inschakelt, zodat de koelvloeistof kan stabiliseren. Bij de eerste ingebruikname wordt aanbevolen het apparaat 24 uur leeg te laten draaien.

Kan ik warme gerechten in de koelkast zetten?

Nee, laat warme gerechten eerst afkoelen tot kamertemperatuur voordat u ze in de koelkast plaatst. Anders verstoort u de temperatuurregeling en kan de compressor overbelast raken.

Wat moet ik doen bij een stroomuitval?

Als de stroomuitval korter dan 12 uur duurt, open de deur dan zo min mogelijk. Bij een langere uitval kunnen de etenswaren ontdooien; consumeer ze dan zo snel mogelijk. Voor een lange afwezigheid, zet het apparaat uit, maak het leeg en droog, en laat de deur op een kier staan.

Welk koelmiddel wordt gebruikt in de BR102.3A?

De koelkast gebruikt het brandbare koelmiddel R600a (isobutaan). Bij beschadiging van het koelcircuit geen open vuur gebruiken, de ruimte ventileren en contact opnemen met de verkoper of service.

GEBRUIKSAANWIJZING BR102.3A BAUMATIC

Gelieve voor het toekomstige gebruik de hiernavolgende op het typeplaatje te vinden informatie te noteren, evenals de op uw rekening / factuur vermelde aankoopdatum:

Model ....

Serienummer ....

Aankoopdatum

VEILIGHEIDSINFORMATIE

Lees voor de ingebruikname van het toestel zorgvuldig deze instructies, de fabrikant is niet aansprakelijk voor een verkeerde aansluiting op het net, installatie of gebruik van het toestel. Het toestel is slechts voor huishoudelijk gebruik bestemd.

Opgelet

Zorg voor voldoende ventilering van het toestel. Dit heeft ook betrekking op de inbouw, bijv. in de aanrecht. Deze modellen bevatten brandbare koelvloeistof R600a (isobutaan). Controleer voor de installatie en de aansluiting op het net of de leiding van de vloeistof tijdens het vervoer niet is beschadigd. Als die wel is beschadigd, geen open vuur in de buurt van het toestel gebruiken, ventileren en de verkoper of Baumatic service waarschuwen.

Advies

Ontdooi het toestel nooit m.b.v. andere elektrische toestellen (bijv. haarföhn) en gebruik geen metalen hulpmiddelen om de ijsafzetting te verwijderen, het koelsysteem kan worden beschadigd. In het vriesvak geen flessen met bruisende drank opslaan. Onderdelen van de koeling nooit met natte handen aanraken, terwijl het toestel in gebruik is, het kan een pijnlijk letsel tot gevolg hebben. Het tijdens het ontdooien van het vriesvak vrijgekomen ijs niet eten, het kan een pijnlijk letsel tot gevolg hebben.

Het koelcircuit niet opzettelijk beschadigen. Laat de kinderen nooit met het toestel spelen. Voor de aansluiting op het net geen adapters, kabels of hulpmiddelen gebruiken, die oververhit kunnen raken en verbranden. De toevoerkabel niet vouwen of

wringen, controleer, of die met geen hete delen van het toestel in contact staat. De stekker niet met natte handen in contactdoos aansluiten. Een afgeschreven toestel bevat gas en koelvloeistof, het moet daarom in overeenstemming met de veiligheids- en ecologische voorschriften worden verwijderd. Controleer na de installatie van het toestel of die niet op de toevoerkabel staat.

INGEBRUIKNAME

- Na de aflevering van de koelkast ongeveer 12 uur wachten om de koelvloeistof in het koelsysteem te laten stabiliseren. Maak het toestel binnen zorgvuldig schoon (zie hoofdstuk Onderhoud). De netaansluiting van het toestel en de installatie in het aanrecht kan slechts door een vakbekwame technicus in overeenstemming met de gebruiksaanwijzing (deel Installatie) en de wetgeving worden gedaan. Dit toestel is bestemd voor de inbouw. Het toestel moet op het net worden aangesloten onder het naleven van de op het typeplaatje genoemde voorwaarden (binnen aan de linkerkant).

• In het vriesvak geen drank (vooral bruisend) in afgesloten toestand (glazen fles, blik) deponeren, daar deze bij het invriezen kan barsten.
• Koele oppervlakken vooral niet met natte handen aanraken, terwijl het apparaat werkt, daar de huid kan blijven vastzitten.
• Zojuist uit de diepvries gehaald ijs niet direct gaan eten.

TOESTEL AANZETTEN

- Zet het apparaat als

eerst rechtop en laat het minimaal drie uur rusten. Vloeistof in het koelcircuit vloeit omlaag en de koeling kan dan effectief gaan werken.

- Maak het toestel vóór gebruik grondig schoon, vooral binnen (zie Schoonmaken en onderhoud).

- Installatie en el. aansluiting van het toestel moet door een vakbekwame technicus worden gedaan, conform de instructies in het installatiehandboekje en de plaatselijke voorschriften.

- Inbouw van het toestel in het keukenaanrecht is in het installatiehandboekje omschreven. Dit product is slechts voor gebruik in de juiste keukenunits bestemd.

- Toestel moet op een goed geïnstalleerd en geaard stopcontact worden aangesloten. Waarden van el. stroom en spanning op de plaats van gebruik moeten gelijk zijn aan die op het typeplaatje van het toestel (typeplaatje is links binnen het toestel geplaatst).

- Zet de stekker in de geaarde contactdoos. Als de contactdoos niet is geaard of op een andere wijze niet voldoet, adviseren wij een vakbekwame elektricien te raadplegen.

- Fabrikant is niet aansprakelijk voor schade ontstaan door het aansluiten van het toestel op een niet geaard stopcontact, zoals in deze aanwijzing omschreven.

- Bij het eerste aanzetten van het toestel kan even een stank ontsnappen. Het verdwijnt zodra het toestel gaat koelen.

TOESTEL BEDIENEN

Thermostaat instellen

- De thermostaat regelt automatisch de temperatuur in de koelkast en de vriesbox. Door de knop van de stand 1 naar de stand 5 te draaien bereikt u steeds lagere temperatuur.

- Thermostaat op „0" zetten betekent dat deze uitgezet is en het toestel koelt niet.

- Voor een korte periode van bewaring van etenswaren in de vriesbox kan de thermostaatknop tussen het minimum en de gemiddelde stand worden ingesteld (1-3).

- Voor een lange bewaring van etenswaren in de vriesbox de knop op middenstand zetten (3-4).

- Let op: Vergeet niet dat de temperatuur in de koelkast en de vriesbox door de temperatuur van de omgeving en gedeponeerde etenswaren wordt beïnvloed, en verder door de frequentie van het openen van de deur. Stel de temperatuur volgens deze omstandigheden in.

- Bij de ingebruikname is het aan te raden het toestel als eerst 24 uur leeg, zonder etenswaren en met gesloten deur laten werken.

- Na het afslaan van het toestel of uittrekken van de stekker als eerst min. 5 minuten wachten, voor het opnieuw aanzetten, om de compressor niet te beschadigen.

• KOELKASTEN (met vier sterretjes): Temperatuur in het vriesvak kan

tot -18 °C of lager dalen.

- GROTE KOELBOXEN (niet aangemerkt met sterretjes): De grote koelboxen (koelkasten) zijn binnen niet van een vriesvak voorzien en kunnen tot een temperatuur van 4-6 °C koelen. Indicator „deur open“: (voor koelkasten met één deur en een vriesvak)

• Indicator „deur open" op het deurslot geeft weer of de deur goed of niet goed gesloten is.
• Als de indicator rood is, staat de deur nog steeds open.
• Is er geen rode indicator te zien, is de deur goed dicht.
• Let goed op dat het deurtje van het vriesvak altijd goed gesloten is. Zo voorkomt u dat de etenswaren in de vriesbox ontdooien en er zal geen bovenmatig ijsvorming in het vak plaatsvinden en geen onnodige verhoging van energieverbruik.

Rode indicator

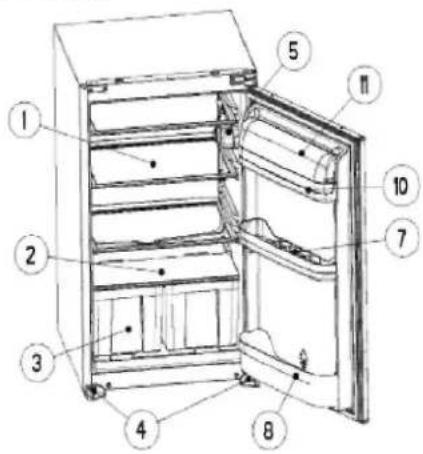

1. Rek van de koelkast
2. Plaat boven de fruit- en groentelade (veiligheids GLAS)
3. Lade voor fruit en groente

4. Linker en rechter stapootje

5. Thermostaat

6. Vriesvak (*)
7. Eierrek
8. Deurbak
9. Middenbak
10. Vakje voor boter
11. Afdekkap van botervakje
12. Plastic schraper (*)
    (*) Bij sommige modellen.

BR15.3A

IJsvorming komt meestal op de koelste delen van de verdamper voor. Als de koelkast binnen vochtig is, moet deze vaker ontdooid worden.

• Nooit warme gerechten in de koelkast plaatsen. Laat die eerst naar kamertemperatuur afkoelen. Plaats de gerechten zodanig in de koelkast dat
  de circulatie van d wordt belemmerd.
• Laat geen etenswaren of verpakkingen tegen de achterwand van de koelkast staan, deze kunnen opvriezen en papier kan op de wand vastvriezen en stukgaan.
• Maak de koelkastdeur niet al te vaak open en laat die nooit lang openstaan.
• Vlees en vis in gesloten bakjes of verpakt in plasticfolie bewaren. Binnen 1 - 2 dagen verbruiken.
• Fruit en groente kunnen in de lade zonder verpakking worden bewaard.

ETENSWAREN IN DE KOELKAST/VRIESVAK BEWAREN

Koelkast

- Om het vocht binnen de koelkast te beperken en zo het opvriezen van etenswaren te voorkomen, nooit vloeistof of dranken in open flessen etc. in de koelkast plaatsen.

Let bij het instellen van de temperatuur in de koelkast op

• temperatuur van de omgeving
- hoe vaak de deur opengaat
- hoeveelheid etenswaren in de koelkast
- plaats van de koelkast

Vriesvak

• Het hoofddoel van het vriesvak is de langdurige bewaring van diepvriesproducten en ingevroren etenswaren en het aanmaken van ijsblokjes.
• Geen warme etenswaren in het vriesvak leggen.
• Geen warme etenswaren tegen de ingevroren etenswaren leggen, die kunnen ontdooien en vergaan.
• Bij invriezen van verse etenswaren (vlees, vis, gehakt, etc.), deze in aparte zakjes doen, zodat het later apart uitgehaald kan worden.
• Lees aandachtig de instructies op de verpakking van diepvriesproducten. Als u geen informatie betreffende de houdbaarheid vindt, nooit langer in het vriesvak bewaren dan 3 maanden na de aankoopdatum.
• Controleer bij aankoop van diepvriesproducten of deze bij een geschikte temperatuur zijn ingevroren en de verpakking intact. Gekochte diepvriesproducten zo snel mogelijk in vriesvak opslaan.
• Als de verpakking van diepvriesproduct bolstaat of vochtvlekken vertoont, was het blijkbaar verkeerd bewaard en is het misschien niet meer goed. Dergelijke etenswaren verwijderen.
• De bewaringsduur van ingevroren etenswaren hangt af van de omgevingstemperatuur, thermostaat stand, frequentie van deur open,

soort etenswaar en de periode tussen de aankoop en het opslaan in het vriesvak. Volg altijd de op de verpakking van diepvriesproducten vermelde instructies op. Nooit langer dan opgegeven bewaren.

- Voor het invriezen van gerechten het snelvriesvak in diepvriesbox gebruiken (lade middenin).

Opmerking

Etenswaren altijd afdekken of inpakken, vooral die met scherpe, indringende geur. Op roosterrekken nooit papier of plasticfolie leggen, de luchtcirculatie tussen de roosters kan belemmerd raken.

IJSBLOKJES MAKEN

Vul elk vakje in de vorm voor het maken van ijsblokjes tot ^3/_4 op met water. Leg de vorm in het daarvoor bedoelde vak in de vriesbox.

Opmerking

Bij het instellen van maximum vriezen, hoge omgevingstemperatuur en volle of bijna volle vakken van de koelkast/vriesbox kan op de verdamper ijsafzetting voorkomen. Als het wel het geval is, verlaag de ingestelde vriesstand, zodat de verdamper automatisch kan ontdooien. Dit verlaagt ook het energieverbruik.

Stroomonderbreking

Bij een stroomonderbreking als eerst achterhalen hoe lang deze situatie zal

duren. Als het niet langer dan 12 uur duurt, laat etenswaren in de koelkast/vriesbox en maak de deur zo min mogelijk open. Als de stroomonderbreking langer dan 12 uur zal duren en enkele etenswaren ontdooien, consumer deze hierna zo snel mogelijk.

Lange afwezigheid (vakantie en derg.) Bij lange afwezigheid het toestel uitzetten, volledig leeghalen, droogmaken en de deur op een kiertje laten staan. Zo voorkomt u schimmel- en onaangename geurvorming.

SCHOONMAKEN EN ONDERHOUD

Sluit voordat u de koelkast/vriesbox gaat schoonmaken als eerst het toestel van het el. net af en ga dan als volgt te werk:

• Haal de lade voor ijsblokjes uit het vriesvak.
• Laat de deur open.
• Haal de onderste lade uit het vriesvak en maak de bodem met een doek droog.
• Om het ontdooien te bespoedigen kunt u de ijsaanzetting met het bijgevoegde schrapertje afhalen. Geen metalen gereedschappen gebruiken!!!
• De binnenkant van de koelkast/vriesbox met warm water met soda schoon maken (1 lepeltje soda in 2 l warm water).
• Condensator (achterkant van de koelkast) met een mop of stofzuiger min. een keer per jaar schoonmaken.
• Voor schoonmaken nooit oplosmiddelen gebruiken!

Onderhoud

Het enige nodige onderhoud van uw koelkast is het vervangen van de binnenverlichting. Vergeet niet de koelkast als eerst van het el. net afsluiten.

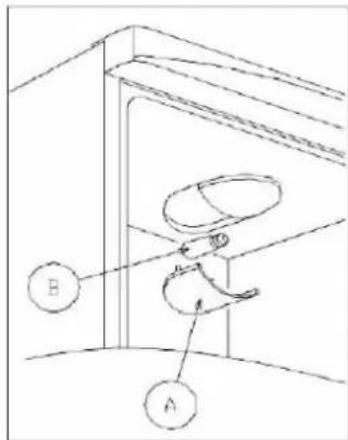

Lampje vervanger

1. sluit het toestel van het el. net af
2. haal het kapje van het lampje (A) af door de haakjes aan de zijkanten in te drukken
3. vervang het lampje (B) met een nieuw (niet sterker dan 15W)
4. zet het afdekkapje terug en zet na 5 minuten het toestel weer aan.

Koelkast ontdooien

De koelkast ontdooit gedurende een gewone werking automatisch. Het ontdooide water wordt in het vakje

opgevangen en verdampt automatisch.

Opmerking

Het ondiepe opvangvakje en het gat voor de afvoer van water (achterkant van de koelkast bij de fruit- en groentelade) moet regelmatig worden schoongemaakt, zodat het water kan wegvloeien en niet op de koelkastbodem komt.

Ontdooien van het vriesvak

Het vriesvak moet tenminste 2maal per jaar worden ontdooid.

Opgelet

Gebruik voor het ontdooien geen mechanische of andere dan door de fabrikant aanbevolen hulpmiddelen.

Opmerking

Als op de lades van het vriesvak ong. 3-5 mm ijs zit, moet het worden ontdooid. Geen metalen gereedschappen voor het afhalen gebruiken, het el. circuit van het vriesvak kan onherstelbaar worden beschadigd! Gebruik het bijgevoegde plastic schrapertje. Haal etenswaren uit en verpak die in enkele lagen papier of kranten en bewaar die zolang in de koelkast of op een andere koele plek. Hoe lang u de ingevroren etenswaren buiten het vriesvak legt, des te korter de houdbaarheid ervan. Om het ontdooien te bespoedigen, één of meer bakjes met warm water in het vriesvak plaatsen. Binnenkant vriesvak met schoon doekje afnemen.

Systeem van waterafvoer

Uw toestel is van een speciale waterafvoer voorzien.

- Haal de onderste lade (A) uit het vriesvak en leg deze op de vloer onder het tuitje van de waterafvoer van de vriesvakbodem.

- Heel het afvoertuitje (B) van de achterwand van het vriesvak

en plaats het in de gleuf van de waterafvoer, op de vriesvakbodem.

• Neem het water m.b.v. een spons of doek uit de lade weg.
• Maak de binnenkant van het vriesvak schoon met lauw water, met een beetje fijn afwasmiddel. Geen schuurmiddelen gebruiken, om krassen te voorkomen.
• Maak de binnenkant van het vriesvak droog, doe etenswaren terug en zet de stekker weer in de contactdoos. Thermostaat op 5 zetten. Na 24 uur kan de gewone temperatuur voor koelen/vriezen worden ingesteld.

Als de koelkast niet werkt, controleren:

• of de stroom niet is uitgevallen
  • el. stekker goed in het stopcontact zit
  • thermostaat niet op stand 0 staat
• toevoerkabel van de koelkast niet is beschadigd – overige toestellen werken wel

Als de koelkast onvoldoende koelt, controleren:

• of de koelkast niet overvol zit
• thermostaat goed is ingesteld

• deur goed gesloten is
• rond de koelkast voldoende ruimte is en deze kan afkoelen
• deur niet al te vaak en voor lange periode opengaat

Als de koelkast te veel lawaai maakt, controleren:

• of de koelkast goed waterpas staat
• voorwerpen ernaast niet aanraakt
- in de koelkast geen potten of harde pakjes staan die elkaar aanraken
- het in het koelsysteem circulerende koelgas kan zacht geluid produceren ook als de compressor niet loopt

Als op de koelkastbodem water staat, controleren:

- of de afvoer voor het condenswater niet verstopt is.

INSTALLATIEAANWIJZINGEN

• Controleer of de koelkast op een veilige afstand van warmtebronnen wordt geplaatst, met een goede ventilering, dwz. tenminste 50 cm van radiators, gas- of kolenkachels en tenminste 5 cm van el. warmtestralers. Niet in direct zonlicht plaatsen.
• Controleer of het el. stopcontact binnen het bereik van het toestel is.
• Boven de koelkast moet ten minste 15 cm vrije ruimte zijn.
• Zet op de condensator de plastic afstandstukken. Zo wordt er voor een goede werking van het toestel gezorgd.
• Als het toestel naast een ander koelinrichting staat, zorg voor een

afstand van elkaar van min. 2 cm, omwille van een goede ventilering.

• Hanteer het toestel zorgvuldig.
- Stel de pootjes in op de goede hoogte, zodat het toestel stevig op de vloer staat (zie fig. P). Verstelbare pootjes zorgen voor een stabiele positie op een ongelijke vloer.

Deur installeren - Sleepmechanisme

Let op

Gelieve voor de installatie zorgvuldig deze instructies te lezen. Plaats de koelkast/vriesbox slechts in een stabiel keukenkastje. Indien nodig, de richting van het openen van de deur volgens de aanwijzingen omwisselen. Controleer installatieafmetingen volgens figuur C. Positie van de verbinding tussen het deurtje van het keukenkastje moet horizontaal lopen met de positie van die van het toestel.

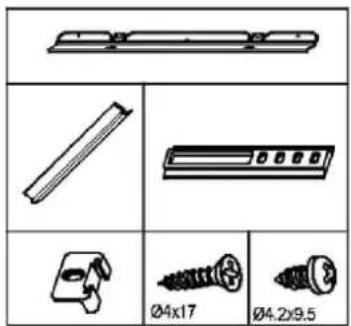

• Op figuur A ziet u de voor de verbinding nodige onderdelen (strip, platte afdichting, geleidingrails, geleider, schroeven 4x17, schroeven 4,2x9,5).
• Zet de strip in de opening en maak het vast m.b.v. schroeven 4,2x9,5 (fig. D).
• Trek de toevoerkabel door de ventilatieschacht en plaats het zodanig dat het toestel na de installatie gemakkelijk kan worden aangesloten

in het stopcontact (fig. B - fig. C).

• ZEER BELANGRIJK IS DE VRIJE VENTILATIERUIMTE, ZIE FIG. B.

- Knip de platte afdichting af, zo hoog als de opening is, en plak het aan de tegenover liggende zijde van de deurscharnieren (fig. E).

- Til het toestel op en schuif het in de keukenunit. Duw het toestel naar de andere kant dan de deurscharnieren zijn, zodat de platte afdichting de voeg tussen het toestel en het keukenkastje afdekt.

- Zet de voorpoten gelijk met de frontkant van de keukenkastjes (fig. F).

- Zet de voorpoten vast m.b.v. de schroeven 4x17 (fig. F).

- Schroef de strip tegen het keukenkastje vast m.b.v. de schroeven 4x17 (fig. G).

- Zet de bevestiging m.b.v. de schroeven 4x17 vast tegen de keukenunit. Doe hetzelfde aan de andere kant (fig. H).

- Schroef de geleiders vast op de deur van het toestel m.b.v. de schroeven. Zet de deur van het toestel tegen de open deur van het kastje, in rechte hoek. Schuif de rails in de geleiders en zet de gleuf recht. Schroef de rail op de deur van het kastje m.b.v. schroeven (fig. J).

- Stel de speling tussen de unit en de unitdeur aan de kant van het handvatje op 1-2 mm door de geleiders te schuiven. Het is noodzakelijk voor een goede werking van het toestel (fig. J).

DRAAIRICHTING DEUR WIJZIGEN

Opgelet

Let op dat uw vingers niet tussen de scharnieren komen (bovenscharnier ^a en onderscharnier ^b van de deur).

• Haal de schroeven van het frontpaneel van de bovendeur uit. Leg de bovendeur van het toestel weg op een veilig plekje (fig. S).
• Verwissel de blinde flensen op het front van de bovendeur van het toestel met

elkaar, naar de andere kant (fig. S).

• Open het bovenscharnier ^a en het onderscharnier ^b van de deur (fig. S) en haal die uit elkaar (fig. T).
• Plaats de scharnieren aan de andere kant (fig. T).
• Zet het bovenscharnier ^a en het onderscharnier ^b van de deur in elkaar, in de tegenovergestelde hoek (fig. T).
• Installeer de bovendeur van het toestel (fig. U).
• Herhaal de stappen bij de onderste deur.
