WSR30 - Weerstation ALECTO - Gratis gebruiksaanwijzing en handleiding

Type product	Weerstation met draadloze buitensensor
Merk	Alecto
Model	WSR30
Meetbereik binnentemperatuur	-10 °C tot +60 °C (14 °F tot 140 °F)
Resolutie binnentemperatuur	0,1 °C (0,2 °F)
Meetbereik luchtvochtigheid binnen	10 % tot 99 % relatieve vochtigheid
Resolutie luchtvochtigheid binnen	1 %
Meetbereik luchtdruk	300 hPa tot 1100 hPa (8,85 inHg tot 32,5 inHg)
Nauwkeurigheid luchtdruk	± 3 hPa tussen 700 - 1100 hPa
Resolutie luchtdruk	0,1 hPa (0,01 inHg)
Meetbereik buitentemperatuur	-40 °C tot +65 °C (-40 °F tot 149 °F)
Nauwkeurigheid buitentemperatuur	± 1 °C
Resolutie buitentemperatuur	0,1 °C (0,2 °F)
Meetbereik luchtvochtigheid buiten	10 % tot 99 % relatieve vochtigheid
Nauwkeurigheid luchtvochtigheid buiten	± 5 %
Meetbereik neerslag	0 - 9999 mm
Nauwkeurigheid neerslag	± 10 %
Resolutie neerslag	0,3 mm bij < 1000 mm, 1 mm bij > 1000 mm
Meetbereik windsnelheid	0 - 160 km/u (0 - 100 mph)
Nauwkeurigheid windsnelheid	± 1 m/s bij < 10 m/s, ± 10 % bij > 10 m/s
Meetinterval zendunit	48 seconden
Waterdichtheid buitenunit	IPX3
Voeding binnenunit	3 x 1,5V AA alkaline batterijen
Voeding buitenunit	2 x 1,5V AA alkaline batterijen
Zendfrequentie	868 MHz
Reikwijdte	± 50 meter
Klokontvangst	DCF-77 (in buitenunit)
Alarmen	Wekker, wind, windrichting, neerslag, temperatuur, luchtvochtigheid, gevoelstemperatuur, dauwpunt
Geheugen geschiedenis	Per 3 uur, terug tot 24 uur
Garantie	24 maanden

Veelgestelde vragen - WSR30 ALECTO

Hoe meld ik de buitenunit aan op de binnenunit?

Plaats eerst de batterijen in de buitenunit (2x AA) en daarna zo snel mogelijk in de binnenunit (3x AA). De binnenunit piept en zoekt naar de buitenunit. Het icoon 'verschijnt tijdens het zoeken en verdwijnt zodra de verbinding is gemaakt. Druk tijdens de aanmeldprocedure geen toetsen in. Als het mislukt, wacht dan 10 seconden en herhaal de procedure.

Hoe stel ik de DCF-klok in?

De DCF-ontvanger zit in de buitenunit. Na het aanmelden wordt de tijd automatisch overgezonden naar de binnenunit. Dit kan enkele uren duren. Als de ontvangst slecht is, draai dan de buitenunit bij. Handmatig instellen is mogelijk, maar de DCF-tijd heeft voorrang. Houd de toets 'SET' 3 seconden ingedrukt, druk daarna nogmaals op 'SET' om de tijdzone, 12/24-uursweergave, uren en minuten in te stellen. Gebruik '+' of 'MIN/MAX' om te wijzigen en 'history' om af te sluiten.

Wat betekenen de batterij-indicaties RX en TX?

RX (ontvanger) geeft aan dat de batterijen van de binnenunit bijna leeg zijn. TX (zender) geeft aan dat de batterijen van de buitenunit bijna leeg zijn. Vervang de batterijen en meld de buitenunit indien nodig opnieuw aan.

Hoe stel ik een alarm in voor windsnelheid?

Druk op de toets 'ALARM' om in de alarmhoog- of alarmlaagmodus te komen. Druk daarna op 'SET' om naar de windsnelheid te gaan (herhaal 'SET' tot de windsnelheid knippert). Gebruik '+' of 'MIN/MAX' om de waarde aan te passen. Druk op 'ALARM' om het alarm te activeren of deactiveren. Het icoon ◀ verschijnt als het alarm actief is. Druk op 'history' om de modus te verlaten.

Hoe pas ik de weergave van de windsnelheid aan?

Houd de toets 'SET' 3 seconden ingedrukt tot 'I cd5' knippert. Druk 9 keer op 'SET' tot de windeenheid knippert. Gebruik '+' of 'MIN/MAX' om te wisselen tussen bft, mph, knots, km/u of m/s. Druk op 'history' om af te sluiten.

Wat is de kalibratiefunctie en hoe gebruik ik deze?

Kalibratie past de weergave van meetwaarden aan om afwijkingen te corrigeren. Houd de toets 'HISTORY' 8 seconden ingedrukt. De windwaarde knippert. Gebruik '+' of 'MIN/MAX' om de vermenigvuldigingsfactor in te stellen. Druk op 'SET' om verder te gaan naar neerslag, luchtvochtigheid en temperatuur. Pas alleen aan op basis van een gekalibreerde referentiemeter.

Hoe kan ik de maximale en minimale waarden bekijken en resetten?

Druk één keer op 'MIN/MAX' voor maximale waarden, twee keer voor minimale waarden, en drie keer voor normale weergave. Druk in de maximale of minimale modus op '+' om door de verschillende parameters te bladeren (wind, neerslag, temperatuur, enz.). Houd 'SET' 3 seconden ingedrukt om de getoonde waarde te resetten. Gebruik 'history' om af te sluiten.

Hoe bekijk ik de geschiedenis van meetwaarden?

Druk op 'HISTORY' om de geschiedenis te openen. Gebruik 'MIN/MAX' om terug te gaan in de tijd (maximaal 24 uur terug in stappen van 3 uur) en '+' om vooruit te gaan. De opgeslagen waarden omvatten wind (GUST), windrichting, buiten- en binnentemperatuur en luchtvochtigheid, inclusief tijdstip.

Wat moet ik doen als het display niets weergeeft of het systeem niet reageert?

Voer een reset uit: verwijder de batterijen uit zowel de binnen- als buitenunit, wacht minimaal 10 seconden, plaats de batterijen terug of vervang ze door nieuwe. Herhaal daarna de aanmeldprocedure in de installatiehandleiding. Als het probleem aanhoudt, neem dan contact op met de Alecto servicedienst op [phone].

Hoe stel ik de neerslagweergave in op mm of inch en de tijdseenheid?

Houd 'SET' 3 seconden ingedrukt, druk 11 keer op 'SET' tot de neerslageenheid knippert. Gebruik '+' of 'MIN/MAX' om te wisselen tussen mm of inch. Druk op 'history' om af te sluiten. Voor de tijdseenheid (1u, 24u, week, maand, totaal): druk twee keer op 'SET' in de normale modus tot de neerslagwaarde knippert, gebruik '+' of 'MIN/MAX' om de gewenste periode te selecteren.

GEBRUIKSAANWIJZING WSR30 ALECTO

Weerstation met draadloze buitensensor

NL

OVERZICHT

1: Windwijzer
2: windsnelheidsmeter
3: regenunit
4: waterpasoog om de regenunit recht te kunnen zetten
5: temperatuur- luchtvochtigheidsmeter + DCF-ontvanger (klok) en zendunit
6: Batterijvak en zendknop
7: binnenunit (ontvanger)
8: weergave klok
9: weergave windgegevens

Aanmelden van de buitenunit:

Zorg ervoor dat u de buitenunit en de binnenunit eerst op elkaar aanmeldt voordat u de buitenunit monteert.

Zie voor installatie-instructies het hoofdstuk Installatie op pagina 3

Buitenunit waterpas zetten:

Met behulp van het waterpasoog is het eenvoudig om de buitenunit waterpas te zetten voor de juiste werking van de regenmeter

10: weergave neerslag gegevens
11: weergave buitentemperatuur en luchtvochtigheid
12: weergave binnentemperatuur en luchtvochtigheid
13: toets "min/max"
14: toets "alarm"
15: toets "history"
16: toets "+"
17: toets "set"
18: aansluiting voor adapter DC 6V >30mA = -(- +

Monteren van de windsnelheidsmeter:

Schuif het middelpunt van de windschoepjes op het asje van de windmeter. Let op dat de afgevlakte kant van het asje overeenkomt met de binnenkant van de windschoepjes. Schuif voorzichtig de windschoepjes op het asje. Na het plaatsen kan het inbusboutje worden aangedraaid met meegeleverde inbussleuteltje.

Uitrichten van de windwijzer:

Op de rand van de windwijzer, ter hoogt met de aanluiting van het pijpje staan de windrichtingen, N(noord), E(oost), S(zuid) en W(west) aangegeven. Draai de mast zo dat deze overeenkomen met de werkelijke windrichtingen.

INSTALLATIE

De gehele set kan voor gebruik worden geïnstalleerd. Zie voor de montage van de buitensensoren bijgevoegde bouwbeschrijving. Monteer de buitenunit pas nadat deze is aangemeld op de binnenunit.

Op de buitenunit:

De deksel van het batterijvakje zit aan de onderzijde van het regenbakje. Verwijder het borgschroefje en trek het batterijbakje uit het regenbakje.

Batterijen installeren:

Plaats twee alkaline batterijen type AA 1,5Volt met de juiste polariteit in het batterijvak van de buitenunit.

Plaats hierna zo snel mogelijk drie alkaline batterijen type AA 1,5 volt met de juiste polariteit in het batterijvak van de binnen-unit.

De binnenunit zal een pieptoontje geven. Het display zal even alle segmenten laten oplichten. Hierna zal nog een pieptoon klinken en vast het door de binnen-unit gemeten gedeelte van de gegevens verschijnen.

Het LED indicatielampje van de buitenunit zal 4 seconden gaan branden na het installeren van de batterijen.

Het icoon "verschijnt in het display ten teken dat de binnenunit op zoek is naar de buitenunit. Als de buitenunit gevonden is zal het icoon "weer verdwijnen uit het display. De units zijn nu op elkaar aangemeld.

LET OP: tijdens de aanmeldprocedure geen toetsen indrukken omdat anders het aanmelden zal mislukken. Mocht het aanmelden niet zijn gelukt, dan kunt u de procedure herhalen. Wacht echter minimaal 10 seconden voordat u de verwijderde batterijen weer terug plaatst. Let er op dat de batterijen in beide units zo snel mogelijk na elkaar geplaatst moeten worden.

Na het succesvol aanmelden:

Monteer nu het borgschroefje terug om het batterijvak van de buitenunit vast te zetten.

Afhankelijk van de opgenomen meetwaarde maakt de buitenunit contact met de binnenunit om nieuwe meetwaarden over te zenden. Het overzenden van de DCF tijd zal langer duren. Als de DCF tijd compleet is ontvangen wordt deze overgezonden naar de binnenunit. In het display verschijnt DCF en het ontvangsticoon (↑) licht op. De klok maakt nu gebruik van de DCF tijd.

Opmerking:

De binnenunit kan ook worden gebruikt zonder buitenunit. Op het display verschijnt de waarde “--” of de waarde “0” van de gegevens die door de buitenunit zouden worden verstuurd. De DCF tijd wordt ook niet ontvangen.

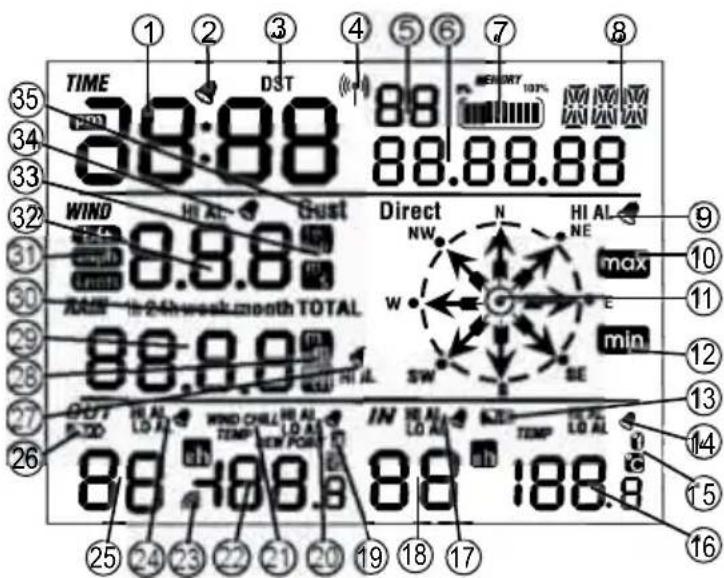

DISPLAY OVERZICHT

1: tijdweergave
2: alarm/wekker indicatie
3: indicatie DST(zomertijd)
4: indicatie DCF ontvangstsignaal
5: weergave seconden
6: weergave datum
7: geen functie
8: dag weergave
9: windrichting alarm
10: maximale waarde indicatie
11: actuele windrichting
12: minimale waarde indicatie
13: lage batterij capaciteitsindicatie binnenunit
14: hoog/laag alarm binnen- temperatuur
15: temperatuurweergave in °C of °F
16: weergave binnentemperatuur
17: hoog/laag alarm luchtvochtigheid binnen
18: weergave luchtvochtigheid binnen
19: temperatuurweergave in °C of °F
20: hoog/laag alarm buiten- temperatuur

21: weergave indicatie tussen temperatuur, windchill (gevoelstemperatuur) of dew point (dauwpunt)
22: weergave binnentemperatuur
23: ontvangstindicatie buitenunit
24: hoog/laag alarm luchtvochtigheid buiten
25: weergave luchtvochtigheid buiten
26: lage batterij capaciteitsindicatie buitenunit
27: alarm bij hoeveelheid neerslag
28: neerslag eenheid in mm of inch
29: weergave neerslag hoeveelheid
30: weergave neerslag per eenheid 1 uur, 24 uur, week, maand of het totaal
31: windsnelheid eenheid in bft, mph, knots, km/uur of m/s.
32: weergave windsnelheid
33:zie 31
34: maximale windsnelheidsalarm
35: indicatie weergave GUST (hoogste
gemeten windsnelheid)

WEERGAVEN

Algemeen:

De actuele temperatuur en luchtvochtigheid worden pas correct weergegeven nadat zowel de binnen-als de buitenunit gedurende enkele uren hebben aangestaan en niet zijn verplaatst. Het Icoon “verschijnt regelmatig kortstondig wanneer er data van de buitenunit wordt ontvangen.

Instellingen kunnen worden gewijzigd met de toets "+" (verhogen) en de toets "MIN/MAX" (verlagen).

INSTELLEN BINNENUNIT

Displaycontrast instellen:

Het contrast van het display is eenvoudig te wijzigen zodat u het display goed kunt afl ezen.

• druk op toets "SET" voor 3 seconden om de contrast instelling te wijzigen. I cd5 verschijnt en gaat knipperen.
• druk op “+” of “MIN/MAX” om het contrast van het display te wijzigen. Regelbereik is van 0 tot 8. Standaard staat deze op 5 ingesteld.
• druk op toets "history" om de modus te verlaten.

Tijd en datum:

De WSR-30 heeft een ingebouwde DCF ontvanger. Met deze ontvanger wordt het DCF klok signaal uit Frankfurt ontvangen. Dit signaal zorgt ervoor dat de klok zeer nauwkeurig de tijd aangeeft. Voorwaarde is dat het signaal goed wordt ontvangen. De DCF ontvanger is in de buitenunit geplaatst. Het kan enkele uren duren voordat het tijdsignaal is overgezonden van de zendunit naar de binnenunit. Bij geen ontvangst kan eventueel de zendunit worden verdraaid tot het DCF signaal wordt ontvangen.

De tijd is ook handmatig te programmeren echter de DCF tijd heeft voorrang en zal deze overschrijven. Op het moment dat de DCF tijd door de zendunit is ontvangen wordt deze automatisch overgezonden en door de binnenunit overgenomen.

Instellen tijd en instellen tijdzone:

De weergave van de klok is te wijzigen in 12 of 24 uurweergave, tijdzone en de tijd. Als u zich buiten de tijdzone van Frankfurt bevindt dient u de DCF tijd aan te passen door een ander tijdzone te kiezen.

• druk op toets "SET" voor 3 seconden. I cd5 verschijnt knipperend in het display
• druk nogmaals op toets "SET". Het display van de klok gaat knipperen en laat 1 cijfer zien, de tijdzone
• druk op "+" of "MIN/MAX" om de tijdzone aan te passen
• druk nogmaals op toets "SET" om te kunnen wisselen tussen 24 uur of 12 uurweergave
• druk op "+" of "MIN/MAX" om te wisselen tussen 24 uur of 12 uurweergave
• druk nogmaals op toets "SET" om de uren in te stellen
• druk nogmaals op toets "SET" om de minuten in te stellen
• druk op toets "history" om de modus te verlaten

Instellen datum:

Instellen van de volgorde dag/maand of maand/dag

• druk op toets "SET" voor 3 seconden. I cd5 verschijnt knipperend in het display
• druk 5 x op toets "SET". MD of DM gaat knipperen Maanddag of dagMaand (Md of dM)
• druk op “+” of “MIN/MAX” om te wisselen tussen Md of dM
• druk nogmaals op toets "SET" om het jaartal te wijzigen
• druk nogmaals op toets "SET" om maand of dag in te stellen. (afhankelijk van de Md of dM
• druk nogmaals op toets "SET" om maand of dag in te stellen. (afhankelijk van de Mof )dM
• druk op toets "history" om de modus te verlaten

Wind:

De windsnelheid kan in diverse notaties worden weergeven. Naar gelang uw voorkeur kan de aanduiding worden weergegeven in meter per seconden(m/s), kilometer per uur(km/h), knopen(knots), miles per uur(mph) of beaufort(bft). De windrichting kan op de binnenunit nauwkeurig worden afgelezen. Zaak is wel dat de windrichting sensor op de juiste manier is geplaatst en juist is uitgericht.

• druk op toets "SET" voor 3 seconden. schijnt knipperend in het display
• druk 9 x op toets "SET". De ingestelde wind eenheid gaat knipperen
• druk op “+” of “MIN/MAX” om te wisselen tussen bft(beaufort), mph(miles per hour), knots, Km/h(kilometer per uur) of m/s(meter per seconde)
• druk nogmaals op toets "SET" om de windrichting te wijzigen. Als de windmeter goed is uitgericht hoeft deze niet te worden gewijzigt.
• druk op toets "history" om de modus te verlaten

Instellen hoogst gemeten windsnelheid "GUST"

• druk op toets "SET" windsnelheidswaarde gaat knipperen
• druk op "+" of "MIN/MAX" om te wisselen tussen normale weergave of GUST (hoogst gemeten windsnelheid)
• druk op toets "history" om de modus te verlaten

Neerslag (rain):

De neerslag wordt gemeten door de neerslagmeter.

De eenheid wordt weergegeven in mm of inch.

De neerslagtijd kan worden weergegeven in 1 uur, 24 uur, 1 week, 1 maand of de totale neerslag vanaf start van de meting.

• druk op toets "SET" voor 3 seconden. Ived5 schijnt knipperend in het display
• druk 11 x op toets "SET". De ingestelde neerslag eenheid gaat knipperen
• druk op "+" of "MIN/MAX" om te wisselen tussen weergave in mm of inch
• druk op toets "history" om de modus te verlaten

Instellen tijdseenheid weergeven neerslag:

• druk 2x op toets "SET" neerslag waarde gaat knipperen
• druk op "+" of "MIN/MAX" om te wisselen tussen 1h(1 uur), 24h(24 uur), week, month(maand) en TOTAL(totaal).
• druk op toets "history" om de modus te verlaten

Temperatuur:

De temperatuur eenheid kan worden weergegeven in °Celsius (°C) of °Fahrenheit (°F)

• druk op toets "SET" voor 3 seconden. schijnt knipperend in het display
• druk 12 x op toets "SET". De ingestelde temperatuur eenheid gaat knipperen
• druk op “+” of “MIN/MAX” om te wisselen tussen weergave in °C of °F
• druk op toets "history" om de modus te verlaten

Instellen weergave buitentemperatuur, wind chill(gevoelstemperatuur) of dew point(dauwpunt):

• druk 3x op toets "SET" buitentemperatuur waarde gaat knipperen
• druk op "+" of "MIN/MAX" om te wisselen tussen buitentemperatuur, wind chill(gevoelstemperatuur) of dew point(dauwpunt).
• druk op toets "history" om de modus te verlaten

Binnen- en buitentemperatuur en luchtvochtigheid:

De binnen- en buitentemperatuur en luchtvochtigheid wordt aan de onderzijde van het display weergegeven.

HOOG EN LAAG ALARM

De volgende alarmen kunnen worden ingesteld:

• wekker
• overschrijding windsnelheid
• bepaalde windrichting
• overschrijding neerslag niveau 1 uur
• overschrijding neerslag niveau 24 uur
• minimale en maximale waarde luchtvochtigheid binnen
• minimale en maximale temperatuur waarde binnen
• minimale en maximale waarde luchtvochtigheid buiten
• minimale en maximale temperatuur waarde buiten
• minimale en maximale gevoelstemperatuur
• minimale en maximale dauwpunt

Wanneer het icoon ◀ verschijnt is het alarm geactiveerd.

Alarm instellen:

• druk op toets "ALARM" om in de alarm hoog modus te komen
• druk nogmaals op toets "ALARM" om in de alarm laag modus te komen
• druk nogmaals op toets "ALARM" om in de weergave modus te komen
• Kies ALARM hoog of laag modus om de desbetreffende alarm waarden in te stellen
• druk op toets "SET" om naar de gewenste functie te gaan.
• druk op toets "+" of "MIN/MAX" om de waarde aan te passen.
• druk op toets "ALARM" om bij de functie het alarm te activeren of deactiveren.
• druk op toets "history" om de modus te verlaten

Opmerking:

Voor de wekker (ALARM bij de tijd) maakt het niets uit of u de alarmwaarde wijzigt in de alarm hoog of in de alarm laag modus. Als u een van de twee wijzigt, zal de andere meeveranderen. Zodra de ingestelde tijd bereikt wordt, zal het alarm afgaan.

Alarm uitzetten

Als een alarminstelling wordt bereikt gaat het alarm voor 120 seconden piepen. Het desbetreffende icoon gaat knipperen. Druk een willekeurige toets om het alarm signaal te stoppen. Als het alarm binnen 3 uur hetzelfde alarm niveau overschrijdt gaat alleen het icoon knipperen. Na 3 uur zal weer een alarm signaal klinken. Het alarm stopt automatisch als de waarde beneden het alarm niveau komt.

Maximaal en minimaal gemeten waarde tonen.

• druk op toets "MIN/MAX" om de maximale waarden te tonen
• druk nogmaals op toets "MIN/MAX" om de minimale waarden te tonen
• druk nogmaals op toets "MIN/MAX" om de normale waarden te tonen

Maximaal en minimaal gemeten waarde tonen met tijd en resetten van deze waarden:

Maximale waarde:

• druk op toets "MIN/MAX" om de maximale waarden te tonen
• druk op toets "+" om de maximale waarde van de wind te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de wind GUST te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de neerslag per uur te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de neerslag per 24 uur te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de neerslag per week te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de neerslag per maand te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de buiten luchtvochtigheid te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de buitentemperatuur te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de gevoelstemperatuur te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.

• druk op toets “+” om de maximale waarde van de dauwpunt te bekijken met het tijdstip

• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.

• druk op toets “+” om de maximale waarde van de binnen luchtvochtigheid te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de maximale waarde van de binnentemperatuur te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets "history" om de modus te verlaten

Minimale waarde:

• druk 2 x op toets "MIN/MAX" om de minimale waarden te tonen
• druk op toets “+” om de minimale waarde van de buiten luchtvochtigheid te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de minimale waarde van de buitentemperatuur te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de minimale waarde van de gevoelstemperatuur te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de minimale waarde van de dauwpunt te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de minimale waarde van de binnen luchtvochtigheid te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets “+” om de minimale waarde van de binnentemperatuur te bekijken met het tijdstip
• druk op toets "SET" en houdt deze 3 seconden in om deze waarde te resetten.
• druk op toets "history" om de modus te verlaten

Geschiedenis:

Om de 3 uur worden de waarden van dat moment opgeslagen in het geheugen. Er kan maximaal 24 uur terug worden gekeken. De volgende gegevens worden opgeslagen in het geheugen:

• wind
  • GUST
• windriching
• buiten- temperatuur en luchtvochtigheid
• binnen- temperatuur en luchtvochtigheid

De tijd wordt hierbij ook opgeslagen

De geschiedenis bekijken:

• druk op toets "HISTORY" om de geschiedenis weer te geven
• druk op toets "MIN/MAX" om terug te gaan in de geschiedenis. De klok geeft de tijd weer van de geschiedenis
• druk op toets “+” om vooruit te gaan naar de huidige tijd

Geschiedenis wissen:

• druk op toets "HISTORY" om de geschiednis weer te geven
• druk op toets "SET". 'CLEAR' verschijnt knipperend in het display
• druk voor 2 seconden op de toets "SET" totdat een pieptoon hoorbaar is.
• druk voor minimaal 10 seconden op de toets "HISTORY" om terug te keren naar de normale weergave.

Standaard instellingen:

Om terug te keren naar de standaard fabrieksinstellingen, reset de binnenunit:

• druk 20 seconden lang op toets “+” tijdens de normale weergave.
• Het display laat alle iconen zien.

De binnenunit en de buitenunit moeten nu opnieuw op elkaar worden aangemeld.

Batterij-indicatie:

Als de batterijen van de binnenunit bijna leeg zijn verschijnt het batterij leeg sybool RX. Vervang dan de batterijen van de binnenunit. Meld eventueel de buitenunit opnieuw aan bij de binnenunit.

Als de batterijen van de buitenunit bijna leeg zijn verschijnt het batterij leeg sybool TX. Vervang dan de batterijen van de buitenunit. Meld eventueel de buitenunit opnieuw aan bij de binnenunit.

KALIBRATIE

Als gemeten waarden afwijken van de daadwerkelijke waarden - bijvoorbeeld omdat het buitenstation op een hoog dak is geplaatst en daardoor koudere lucht opvangt - of omdat de buitenunit in de buurt van een muur is geplaatst en daardoor minder wind opvangt kunt u de waarden aanpassen.

Met kalibratie past u de weergave van de gemeten waarden aan - hiervoor kunt u andere meters of een lokaal weerbericht gebruiken om ervoor te zorgen dat uw weerstation de actuele waarden weergeeft.

Kalibratie starten:

• Druk 8 seconden lang op toets "HISTORY" om de kalibratiemodus te starten. De cijfers van de windsnelheid zullen nu knipperen.
• Druk op de “+” of de “MIN/MAX” toetsen om de waarde te wijzigen. Het getal dat u hier instelt zal worden vermenigvuldigd met het gemeten getal om zo de uiteindelijke weergave te bepalen. Reeds gemeten waarden worden niet aangepast.
• Druk op toets "SET" om de huidige waarden op te slaan en door te gaan met de neerslag instelling.
• Druk op de “+” of de “MIN/MAX” toetsen om de waarde te wijzigen. Het getal dat u hier instelt zal worden vermenigvuldigd met het gemeten getal om zo de uiteindelijke weergave te bepalen. Standaard is de minimale meting van de regenmeter 0,3mm. Reeds gemeten waarden worden niet aangepast.
• Druk op toets "SET" om de huidige waarden op te slaan en door te gaan met de neerslaggeschiedenis
• Druk op de “+” of de “MIN/MAX” toetsen om de waarde te wijzigen. Het getal dat u hier instelt dient overeen te komen met de neerslag die is gevallen tijdens het laatste uur. Dit wil dus zeggen de actuele situatie. De 24 uur, week en maand weergavve zijn niet aan te passen. De nieuwe waarde van het laatste uur wordt meegenomen in de totaal stand. Met deze instelling kan de totaal stand worden aangepast.
• Druk op toets "SET" om de huidige waarden op te slaan en door te gaan met de luchtvochtigheid buiten.
• Druk op de “+” of de “MIN/MAX” toetsen om de waarde te wijzigen. Het getal dat u hier instelt dient overeen te komen met de actuele waarde van de luchtvochtigheid.
• Druk op toets "SET" om de huidige waarden op te slaan en door te gaan met de buitentemperatuur.
• Druk op de “+” of de “MIN/MAX” toetsen om de waarde te wijzigen. Het getal dat u hier instelt dient overeen te komen met de actuele waarde van de temperatuur.

• Druk op toets "SET" om de huidige waarden op te slaan en door te gaan met de luchtvochtigheid binnen.

• Druk op de “+” of de “MIN/MAX” toetsen om de waarde te wijzigen. Het getal dat u hier instelt dient overeen te komen met de actuele waarde van de luchtvochtigheid.

• Druk op toets "SET" om de huidige waarden op te slaan en door te gaan met de binnentemperatuur.
• Druk op de “+” of de “MIN/MAX” toetsen om de waarde te wijzigen. Het getal dat u hier instelt dient overeen te komen met de actuele waarde van de temperatuur.

Opmerking:

Het is niet aan te raden om de kalibratie uit te voeren als u een optimale plaatsing van de buitenunit (bijvoorbeeld op een laag dak) heeft.

Ook is het niet aan te raden om voor de waarden uit te gaan van een landelijk weerbericht - aangezien deze geen rekening houden met lokale verschillen en ligging.

Wijzig de waarden alleen als u een gekalibreerde meter heeft (b.v. een kwikthermometer voor temperatuur) om de correcte waarden mee te meten.

SPECIFICATIES

Binnenunit:

meetbereik binnentemperatuur:

- 1 0 ^ ° C + 6 0 ^ ° C (1 4 ^ ° F 1 4 0 ^ ° F)

resolutie: 0.1°C (0,2°F)

meetbereik luchtvochtigheid:

10% \~ 99% relatieve vochtigheid

resolutie: 1%

meetbereik luchtdruk

300hPa \~ 1100hPa (8,85inHg \~ 32,5inHg)

nauwkeurigheid ± 3hPa tussen 700 - 1100hPa

resolutie: 0,1hPa (0,01inHg)

Alarmtijd:

120 seconden

Voeding:

3 x 1,5V batterij, formaat AA, alkaline

Buitenunit:

meetbereik buitentemperatuur:

- 4 0 ^ ° C + 6 5 ^ ° C (- 4 0 ^ ° F 1 4 9 ^ ° F)

nauwkeurigheid ± 1°C

resolutie: 0.1°C (0,2°F)

meetbereik luchtvochtigheid:

10% \~ 99% relatieve vochtigheid

nauwkeurigheid: ±5%

neerslagvolume:

0 - 9999mm

nauwkeurigheid ±10%

resolutie: 0,3mm als neerslag volume < 1000mm

1 mm als neerslag volume > 1000mm

wind snelheid:

0 \~ 160 km/h (0\~100mph)

nauwkeurigheid: ± 1m/s als windsnelheid < 10m/s

± 10% als windsnelheid > 10m/s

Meetinterval zendunit thermometer en

luchtvochtigheid: 48 seconden

Waterproof: IPX3

Voeding:

2x 1,5V batterij, formaat AA, alkaline buitenunit

Zendfrequentie: 868MHz

Reikwijdte: ± 50 meter

RESET / SYSTEEM STORING

Indien u het overzicht tot de instellingen kwijt bent of de WSR-30 een mogelijke storing vertoont, kan het raadzaam zijn de binnen- en buitenunit te resetten.

• Verwijder de batterijen van de binnen- en zendunit.
• Wacht minimaal 10 seconden.
• Plaats daarna de batterijen terug of vervang deze door nieuwe batterijen.

Zie vervolgens hoofdstuk INSTALLATIE. Is hiermee de storing nog niet verholpen, neem dan contact op met de Alecto servicedienst

op telefoonnummer [phone]

GARANTIEBEWIJS

Naam:

Adres:

Postcode:

Plaats:

Telefoon:

Op de Alecto WSR-30 heeft u een garantie van

24 MAANDEN na aankoop datum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing of de website van Alecto. Geven deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van dit weerstation

Bij een defect kunt u het weerstation, voorzien van een duidelijke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren. Deze zal voor spoedige reparatie, resp. verzending naar de importeur zorg dragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

BOUWBESCHRIJVING

DESCRIPTION DE CONSTRUCTION
