Producttype	Bewakingscamera (videofoon)
Merk	Marquant
Model	MHM-2
Beeldtechnologie	CCD-camera
Nachtzicht	Ja, met LED infrarood
Intercomsysteem	2-kanaals, automatische video-overbrenging bij indrukken bel
Elektrische deuropener	Aansluiting mogelijk
Alarmfunctie	Diefstalbeveiliging: alarm bij verwijderen beschermplaat
Monitor	Ingebouwd beeldscherm, automatische uitschakeling na 90 seconden
Voeding	12V DC via stekker
Aansluitingen	4 draden (12V, massa, audio, video) + alarmaansluiting
Montage	Muurmontage, eenvoudig
Aanbevolen installatiehoogte	Camera: 150 cm, monitor: 145 cm boven de grond
Automatische iris	Ja, past zich aan aan lichtsterkte
Handmatige inschakeling	Mogelijk via knop op beeldscherm
Reiniging	Zachte, vochtige doek; geen agressieve middelen of schuurmiddelen
Gebruikstemperatuur	Niet blootstellen aan extreme temperaturen, vocht of stof
Bescherming lens	Houd vet- en stofvrij

Veelgestelde vragen - MHM-2 Marquant

Hoe sluit ik de camera aan op de monitor?

Verbind de kabels volgens het diagram: 1R (12V), 2W (massa), 3Y (audio), 4B (video). Zorg dat dezelfde kleur draad aan beide zijden overeenkomt.

Wat moet ik doen als er geen beeld is?

Controleer of de stekker is aangesloten en de voeding werkt. Controleer de kabelverbindingen en of de monitor is ingeschakeld via de knop. Druk op de deurbel om de camera te activeren.

Hoe stel ik het volume van de intercom in?

Draai aan de volume regelaar op het toestel om het volumeniveau aan te passen.

Kan ik de camera ook zonder deurbel gebruiken?

Ja, druk op de monitor toets om de camera handmatig in te schakelen. Na 90 seconden schakelt hij automatisch uit.

Hoe activeer ik het alarm?

Het alarm wordt automatisch geactiveerd als de beschermplaat van de camera wordt verwijderd. Er is geen aparte schakelaar.

Wat is de maximale afstand tussen camera en monitor?

De exacte afstand is niet gespecificeerd, maar het is aanbevolen om de bijgeleverde kabel te gebruiken voor het beste resultaat.

Hoe reinig ik de camera?

Gebruik een zachte, vochtige doek. Gebruik geen benzine, verdunner of schuurmiddelen, omdat deze de beschermlaag kunnen beschadigen.

Wat moet ik doen als de infraroodverlichting niet werkt?

Controleer of de camera stroom krijgt en of de lens schoon is. Als het probleem aanhoudt, kan er een defect zijn; neem contact op met de klantenservice.

Kan ik de camera op een andere hoogte installeren?

Ja, maar de aanbevolen hoogte is 150 cm voor de camera en 145 cm voor de monitor om een optimaal zicht te garanderen.

Hoe schakel ik de monitor handmatig in?

Druk op de monitor toets op het toestel. De monitor schakelt in en toont het beeld van de camera gedurende 90 seconden.

GEBRUIKSAANWIJZING MHM-2 Marquant

Met deze video telefoon installatie kunt U zien, wie er voor de deur staat, voordat U de deur opent en Uw gast verwelkomt.

De video telefoon is eenvoudig te installeren en te gebruiken, en heeft vele voordelen voor iedereen, die zijn bezitting wil beschermen.

]

Kenmerken.

Automatische video overbrenging met een 2-kanalen intercom systeem. Indien een bezoeker op de bel drukt, zendt de video camera automatisch een beeld naar de eenheid aan de binnendeur, terwijl tegelijkertijd een elektronisch signaal te horen is.

Kwaliteitsbeeld. Door het gebruik van de modernste CCD-videocamera techniek, krijgt U een scherp beeld en een helder beeld.

Automatische iris diafragma. De camera is automatisch op de juiste lichtsterkte ingesteld. LED infrarood lamp zorgt voor een duidelijk beeld op donkere plaatsen. De infrarood lamp buiten zorgt, zelfs als het donker is, voor een duidelijk beeld.

Verbinding voor een elektronisch deuropeningsysteem.

De camera is beveiligd tegen diefstal. Indien de beschermende plaat wordt verwijderd, gaat het alarm automatisch af.

Eenvoudige montage. Deze gebruiksaanwijzing maakt de installatie zeer eenvoudig.

Belangrijk : Lees deze gebruiksaanwijzing zeer aandachtig door, voordat U het apparaat monteert en in gebruik neemt.

1.Aan/uit indicatie

1. Monitor toets

2. Alarm toets

3. Unlock toets

4. Contrast toets

5. Volume regelaar

7.Beeldscherm

8.Ontvanger

9.Speaker

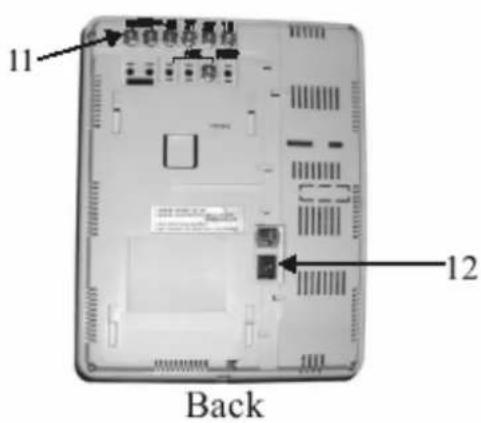

1. Ontvangst schakelaar

2. Aansluitingen

3. DC power plug

Een deuropener moet met de verbindingen SW1 en SW2 verbonden worden, indien u deze gaat gebruiken.

Verbinding

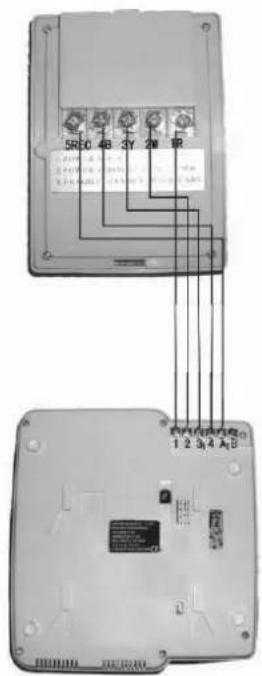

Verbindt de kabels met elkaar, volgens het onderstaande diagram.

Opmerking : voor het beste resultaat adviseren wij de bijgeleverde kabel.

Het maakt niet uit welke kleuren u gaat gebruiken voor de aansluiting van de draden, maar zorg ervoor dat u dezelfde kleur draad aan beide zijden (camera en monitor) overeenkomend aansluit. Noteer dus welke kleur aan welke functie wordt aangesloten.

1. 1R = 12V
2. 2W = Massa
3. 3Y = Audio signaal
4. 4B = Video signaal
5. REC = Alarm

BELANGRIJK

. Installeer de onderdelen niet op plaatsen, waar ze worden blootgesteld aan buitengewoon hoge vochtigheid of temperatuur, roest, stof, koude of temperatuur schommelingen.
. Installeer de camera niet op plaatsen, waar direct zonlicht of regen de camera kan bereiken.
. Installeer de camera niet, waar gevaar voor krassen bestaat.
. Waak ervoor, dat de verlenging kabels en de fitting niet overbelast worden.
. De delen niet aan direct zonlicht en hoog reflecterend licht blootstellen.
. Voorkom teveel verlichte plaatsen voor het apparaat. Dit kan het beeld negatief beïnvloeden.
. Installeer de delen niet naast andere elektronische componenten en apparaten, zoals computers, TV, videoapparaten enz.

. Installeer de delen niet in de nabijheid van gassen.

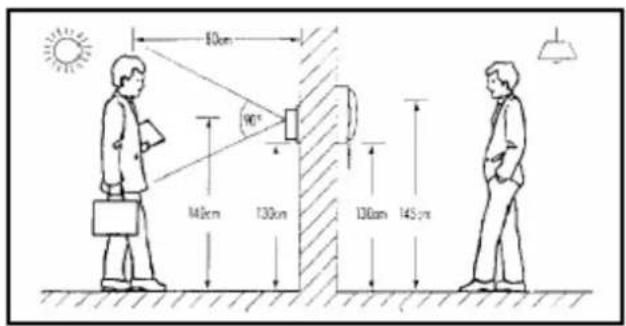

. Het is aan te bevelen de installatie op 145 cm boven de grond aan te brengen en de camera op 150 cm hoogte (zie figuur 2).

Aanbevolen Installatie Hoogten

Installatie van de deur eenheid

Installatie van de deur eenheid

1. Verwijder de achterkant van de camera (2)
2. Verbindt de kabels met de inlaten, zoals omschreven in figuur 1
3. Plaats de achterplaat verticaal tegen de wand
4. Monteer de camera weer tegen de achterplaat en schroef het vast

5. Plaats de beschermende plaat over de schroef (1)

6. 1R = 12V

7. 2W = Massa
8. 3Y = Audio signaal

1. 4B = Video signaal

2. REC = Alarm

Het richten van de camera

De camera kan geplaatst worden in de verlangde richting met de interne besturingsknop.

Met de buitenring kan de positie verankerd worden.

Plaats A op 3 en B op 2.

Indien een bezoeker op de bel drukt, gaat in de centrale een bel over en de monitor schakelt automatisch aan.

Indien de bezoeker binnen het bereik van de camera is, kan deze op het beeldscherm waargenomen worden.

Door de telefoon van de haak te nemen, kunt U contact met de bezoeker opnemen.

Zodra op de deurbel gedrukt wordt, wordt de camera voor 90 seconden aangeschakeld.

Door op de knop van het beeldscherm te drukken, kunt U het beeldscherm weer aanschakelen.

Elektrische deuropener.

Een elektrische deuropener kan met de videotelefoon verbonden worden. De deur kan geopend worden door een druk op de knop.

Het aanschakelen van de camera

Indien een bezoeker niet op de deurbel heeft gedrukt, is het toch mogelijk de bezoeker op te sporen: druk op de knop van het beeldscherm om de camera aan te schakelen.

Na 90 seconden schakelt de camera zich zelf uit.

BELANGRIJK

. Laat de delen niet vallen of aan schokken blootstellen
. Reinig de delen niet met benzine, verdunner of andere agressieve middelen
. Gebruik geen schuurmiddelen; deze kunnen de beschermlaag beschadigen
. Verwijder stof met een vochtige doek
. Verwijder de stekker, indien het apparaat voor langere tijd niet gebruikt wordt
. Houdt de beschermplaat van de lens vet- en stofvrij.
