UniSTOR VIH CB 120 C - Ketels en boilers VAILLANT - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis UniSTOR VIH CB 120 C VAILLANT in PDF-formaat.
| Merk | Vaillant |
| Model | UniSTOR VIH CB 120 C |
| Producttype | Indirect gestookte warmwaterboiler |
| Boilerinhoud (netto) | 118 liter |
| Hoogte | 1090 mm |
| Breedte | 480 mm |
| Diepte | 450 mm |
| Eigengewicht | 40 kg |
| Gewicht bedrijfsklaar gevuld | 160 kg |
| Max. cv-watertemperatuur | 85 °C |
| Max. boilertemperatuur | 75 °C |
| Fabrieksinstelling boilertemperatuur | 60 °C |
| Toegestane bedrijfsdruk (boilerwater) | 8 bar |
| Toegestane bedrijfsdruk (cv-water) | 3 bar |
| Vermogen warmtewisselaar | 40 kW |
| Energieverbruik stand-by (24h) | 0,97 kWh/24h |
| Aansluiting koudwater/warmwater | 15 mm ∅ |
| Aansluiting aanvoer/retour | 28 mm ∅ |
| Materialen | Koper met CFK-vrije EPS-isolatie |
| Montage | Wandmontage naast cv-toestel |
| Regeling | Via cv-toestel (bv. calorMATIC 400, 360) |
| Onderhoudsinterval | Jaarlijkse inspectie door erkend installateur |
| Garantie | Fabrieksgarantie conform algemene bepalingen Vaillant |
| Toepassing | Opwarming drinkwater tot 75 °C |
Veelgestelde vragen - UniSTOR VIH CB 120 C VAILLANT
Gebruikersvragen over UniSTOR VIH CB 120 C VAILLANT
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Ketels en boilers in PDF-formaat gratis! Vind uw handleiding UniSTOR VIH CB 120 C - VAILLANT en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. UniSTOR VIH CB 120 C van het merk VAILLANT.
GEBRUIKSAANWIJZING UniSTOR VIH CB 120 C VAILLANT
Bedienings- en installatiehandleiding
uniSTOR
Bedieningshandleiding
uniSTOR
1 Aanwijzingen bij de documentatie ..... 2
1.1 Bewaren van de documenten 2
1.2 Gebruikte symbolen 2
2 Toestelbeschrijving 2
2.1 Typeoverzicht 2
2.2 Typeplaatje 2
2.3 Gebruik conform de voorschriften.... 2
2.4 Opbouw 2
3 Veiligheid 3
4 Bediening 3
4.1 Inbedrijfname 3
4.2 Instelvoorschriften.... 3
4.3 Onderhoud 4
5 Onderhoud 4
6 Garantie 4
7 Recycling en afvoer.... 4
7.1 Toestel 4
7.2 Verpakking 4
1 Aanwijzingen bij de documentatie
2 Toestelbeschrijving
1 Aanwijzingen bij de documentatie
De volgende aanwijzingen dienen als wegwijzer door de volledige documentatie.
Naast deze Bedienings- en installatiehandleiding zijn er andere documenten van toepassing.
Voor schade die door het niet naleven van deze handleidingen ontstaat, kan Vaillant niet aansprakelijk gesteld worden.
1.1 Bewaren van de documenten
Bewaar deze bedienings- en installatiehandleiding en alle aanvullende geldende documenten zodanig op dat ze direct ter beschikking staan.
Geef de documenten bij verhuizing of verkoop van het toestel aan de volgende eigenaar.
1.2 Gebruikte symbolen
Neem bij de bediening van het toestel de veiligheidsaanwijzingen in deze handleiding in acht!
Hieronder worden de in de tekst gebruikte symbolen verklaard:
Gevaarlijk!
Onmiddellijk gevaar voor lichamelijk letsel!
Gevaarlijk!
Verbrandingsgevaar!
Attentie!
Mogelijk gevaarlijke situatie voor product en omgeving!
Aanwijzing!
Toepassingsaanbeveling.
- Symbool voor een vereiste activiteit
2 Toestelbeschrijving
2.1 Typeoverzicht
| Toestel Boilerinhoud (liter) | |
| VIH CB 80 C 80 | |
| VIH CB 120 C 120 | |
| VIH CB 150 C 150 |
Tabel 2.1 Typeoverzicht
2.2 Typeplaatje
Het typeplaatje van de Vaillant indirect gestookte warmwaterboiler is in de fabriek aan de onderkant van het toestel aangebracht.
2.3 Gebruik conform de voorschriften
VIH CB 80 C, VIH CB 120 C en VIH CB 150 C zijn gebouwd
volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen er bij ondeskundige gebruik gevaren voor lichamelijk letsel van de gebruiker of derden resp. beschadigingen aan de toestellen en andere voorwerpen ontstaan.
Attentie!
Gebruik de toestellen alleen voor het verwarmen van drinkwater. Als het water niet voldoet aan de wettelijke vereisten voor drinkwater, kan schade aan het toestel door corrosie niet uitgesloten worden.
De Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C mogen uit-sluitend worden gebruikt voor de opwarming van drinkwater tot 75 °C in woningen en bedrijven. Ze mogen enkel voor dit doel gebruikt worden.
Attentie!
Elk misbruik is verboden.
Een ander of daarvan afwijkend gebruik is niet conform de voorschriften. Voor de hierdoor ontstane schade kan de fabrikant/leverancier niet aansprakelijk gesteld worden. De gebruiker draagt hiervoor zelf het risico.
Tot het gebruik conform de voorschriften behoren ook de inachtneming van de bedieningshandleiding en het voldoen aan de onderhouds- en inspectievoorwaarden.
De Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C moeten worden geïnstalleerd door een erkend installateur, die verantwoordelijk is voor de inachtneming van bestaande voorschriften, regels en richtlijnen.
2.4 Opbouw
De Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C zijn indirect verwarmde boilers van koper voor wandmontage. De afmetingen en het design zijn afgestemd op de hrEX-CLUSIEF-toestellen. Warmte-isolatie vindt plaats door CFK-vrije EPS-isolatie.
De boiler is met de koudwateraansluiting aangesloten aan de waterleiding en met de warmwateraansluiting aan de tappunten. Als aan een tappunt warm water wordt ontnomen, dan stroomt er koud water in de boiler, waar het wordt verwarmd tot de op de boilertemperatuurregeling van het cv-toestel ingestelde temperatuur.
Boilerregeling
Als het cv-toestel is uitgerust met de integreerbare weersafhankelijke regelaar calorMATIC 400 of de kamer(klok)thermostaat calorMATIC 360 of calorMATIC 360f, dan wordt de boiler via het elektronisch systeem van het cv-toestel geregeld.
3 Veiligheid
Inlaatcombinatie met veiligheidsventiel en uitblaas-leiding
Bij het opwarmen van warm water in de boiler zet het watervolume uit, daarom moet iedere boiler worden uitgerust met een zelf aan te brengen inlaatcombinatie met een veiligheidsventiel van 8 bar en een uitblaasleiding.
Gevaarlijk!
Verbrandingsgevaar door heet water!
Tijdens het opwarmen komt er heet water uit de uitblaasleiding. De uitblaasleiding moet naar een geschikte aftapplaats worden geleid, waar er geen gevaar bestaat voor personen. Sluit nooit het veiligheidsventil resp. de uitblaasleiding af. Anders kan niet worden uitgesloten dat de boiler ontploft.
Gevaarlijk!
Verbrandingsgevaar door heet water!
De uitlooptemperatuur aan de tappunten kan bij de VIH CB 80 C, VIH CB 120 C en VIH CB 150 C oplopen tot 85 °C.
Vorstgevaar
Als de boiler gedurende langere tijd in een onverwarmde ruimte buiten bedrijf blijft (bv. wintervakantie), dan moet de boiler volledig worden afgetapt.
Veranderingen
Aan boiler of regeling, aan toevoerleidingen voor water, aan de uitblaasleiding en aan het inlaatcombinatie met het veiligheidsventiel voor het boilerwater mag u geen wijzigingen aanbrengen.
Lekkages
Bij lekkages in het bereik van de warmwaterleiding tussen de boiler en tappunt sluit u de koudwaterkraan aan de inlaatcombinatie tussen boiler en huisaansluiting en laat de lekkage door een erkend installateur verhelpen.
4 Bediening
4.1 Inbedrijfname
Afb. 4.1 Watertemperatuur instellen (voorbeeld: hrEXCLUSIEF)
Open voordat u de boiler (opnieuw) in bedrijf neemt altijd een tappunt, om te controleren of de boiler met water gevuld is en of de koudwaterstopkraan van de inlaatcombinatie is geopend.
Volg dan de stappen hieronder:
- Controleer of het cv-toestel bedrijfsklaar is
- Stel de boilerwatertemperatuur in: Met de temperatuurkeuzeknop (1) op het cv-toestel kunt u de ingestel-de temperatuur wijzigen:
links tot ca. 15 °C,
rechts tot ca. 70 °C.
De boilertemperatuur is volgens de wettelijke voorschriften voor energiebesparing in de fabriek ingesteld op ca. 60 °C. Voor de gebruikelijke behoefte aan warm water garandeert deze instelling de hoogste mate aan hygiène en rendement. Bovendien wordt bij sterk kalkhoudend water de kalkvorming vertraagd.
• Cv-toestel inschakelen.
Aanwijzing!
Als de boiler voor het eerst wordt verwarmd of langere tijd uitgeschakeld was, wordt het volledige boilercapaciteit pas bereikt na een wacht-tijd.
Gevaarlijk!
Gevaar voor de gezondheid door legionella vorming! Het toestel dient op minimal 60 °C ingesteld te worden!
4.2 Instelvoorschriften
Wij adviseren de watertemperatuur op ca. 60 °C in te stellen om redenen van hygiène en rendement. Bij installaties met lange warmwaterleidingen moet u de warmwatertemperatuur hoger instellen. Dit geldt ook voor installaties met meerdere boilers, als de gezamenlijke inhoud groter is dan 400 liter.
4 Bediening 7 Recycling en afvoer
6 Garantie
5 Onderhoud
4.3 Onderhoud
Voor de reiniging van de buitenkant van de boiler is een vochtige doek eventueel met zeepoplossing voldoende. Gebruik nooit schurende of oplossende reinigingsmiddelen (schuurmiddelen, benzine e.d.), anders kan de toestelmantel beschadigen.
Wij adviseren om afhankelijk van de waterkwaliteit de boiler in regelmatige tijdsintervallen door te spoelen.
5 Onderhoud
Voorwaarde voor permanente inzetbaarheid, betrouwbaarheid en lange levensduur is een jaarlijkse inspectie- en onderhoudsbeurt van het toestel door de installateur.
Gevaarlijk!
Niet of ondeskundig uitgevoerde inspectie- en onderhoudsbeurten kunnen de bedrijfsveiligheid van het toestel verminderen en materiële schade en lichamelijk letsel veroorzaken.
Probeer daarom nooit zelf onderhoudswerkzaamheden aan uw toestel uit te voeren. Laat de inspectie- en onderhoudsbeurt uitvoeren door een erkend installateur. We raden u aan om een onderhoudscontract met een erkend installateur af te sluiten.
Bij sterk kalkhoudend water is een periodieke ontkalking aan te bevelen.
6 Garantie
Fabrieksgarantie
Fabrieksgarantie wordt verleend alleen indien de installatie is uitgevoerd door een door Vaillant BV erkende installateur conform de installatievoorschriften van het betreffende product.
De eigenaar van een Vaillant product kan aanspraak maken op fabrieksgarantie die conform zijn aan de algemene garantiebepalingen van Vaillant BV.
Garantiewerkzaamheden worden uitsluitend door de servicedienst Vaillant BV of door een door Vaillant BV aangewezen installatiebedrijf uitgevoerd.
Eventuele kosten die gemaakt zijn voor werkzaamheden aan een Vaillant product gedurende de garantieperiode komen alleen in aanmerking voor vergoeding indien vooraf toestemming is verleend aan een door Vaillant BV aangewezen installatiebedrijf en als het conform de algemene garantiebepalingen een werkelijk garantiegeval betreft.
7 Recycling en afvoer
De Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C en de transportverpakking bestaan grotendeels uit herbruikbaar materiaal.
7.1 Toestel
Defecte indirect gestookte warmwaterboilers en garnituren zijn geen huisvuil. Zorg ervoor dat het oude toestel en eventuele garnituren op een verantwoorde manier worden afgevoerd.
7.2 Verpakking
Zorg ervoor dat de verpakking op een verantwoorde manier wordt afgevoerd.
Aanwijzing!
U dient de toepasselijke nationale wettelijke voorschriften in acht te nemen.
Installatiehandleiding
uniSTOR
1 Aanwijzingen bij de documentatie ..... 2
1.1 Bewaren van de documenten 2
1.2 Gebruikte symbolen 2
2 Toestelbeschrijving 2
2.1 Typeoverzicht 2
2.2 Typeplaatje 2
2.3 Gebruik conform de voorschriften 2
2.4 Opbouw 2
3 Veiligheidsaanwijzingen en voorschriften... 3
3.1 Veiligheidsaanwijzingen 3
3.2 Voorschriften 3
4 Montage 4
4.1 Omvang van de levering en garnituren ..... 4
4.2 Montageplaats 4
5 Installatie.... 6
5.1 Aansluitgarnituren 6
6 Inbedrijfname.... 6
6.1 Inbedrijfname 6
6.2 Overdracht aan de gebruiker 6
7 Onderhoud 6
8 Recycling en afvoer.... 7
8.1 Toestel 7
8.2 Verpakking 7
9 Serviceteam en garantie.... 7
9.1 Serviceteam 7
9.2 Fabrieksgarantie.... 7
1 Aanwijzingen bij de documentatie
2 Toestelbeschrijving
1 Aanwijzingen bij de documentatie
De volgende aanwijzingen dienen als wegwijzer door de volledige documentatie.
Naast deze bedienings- en installatiehandleiding zijn er andere documenten van toepassing.
Voor schade die door het niet naleven van deze handleidingen ontstaat, kan Vaillant niet aansprakelijk gesteld worden.
1.1 Bewaren van de documenten
Bewaar deze bedienings- en installatiehandleiding en alle aanvullende geldende documenten zodanig op dat ze direct ter beschikking staan.
Geef de documenten bij verhuizing of verkoop van het toestel aan de volgende eigenaar.
1.2 Gebruikte symbolen
Neem bij de installatie van het toestel de veiligheidsaanwijzingen in deze handleiding in acht!
Hieronder worden de in de tekst gebruikte symbolen verklaard:
Gevaarlijk!
Onmiddellijk gevaar voor lichamelijk letsel!
Gevaarlijk!
Verbrandingsgevaar!
Attentie!
Mogelijk gevaarlijke situatie voor product en omgeving!
Aanwijzing!
Toepassingsaanbeveling.
- Symbool voor een vereiste activiteit
2 Toestelbeschrijving
2.1 Typeoverzicht
| Toestel Bollerinhoud (liter) | |
| VIH CB 80 C 80 | |
| VIH CB 120 C 120 | |
| VIH CB 150 C 150 |
Tabel 2.1 Typeoverzicht
2.2 Typeplaatje
Het typeplaatje van de Vaillant indirect gestookte warmwaterboiler is in de fabriek aan de onderkant van het toestel aangebracht.
2.3 Gebruik conform de voorschriften
VIH CB 80 C, VIH CB 120 C en VIH CB 150 C zijn gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels.
Toch kunnen er bij het ondeskundige gebruik gevaren voor lichamelijk letsel van de gebruiker of derden resp. beschadigingen aan de toestellen en andere voorwerpen ontstaan.
Attentie!
Gebruik de toestellen alleen voor het verwarmen van drinkwater. Als het water niet voldoet aan de wettelijke vereisten voor drinkwater, kan schade aan het toestel door corrosie niet uitgesloten worden.
De Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C mogen uit-sluitend worden gebruikt voor de opwarming van drinkwater tot 75 °C in woningen en bedrijven. Ze mogen enkel voor dit doel gebruikt worden.
Attentie!
Elk misbruik is verboden.
Een ander of daarvan afwijkend gebruik is niet conform de voorschriften. Voor de hierdoor ontstane schade kan de fabrikant/leverancier niet aansprakelijk gesteld worden. De gebruiker draagt hiervoor zelf het risico.
Tot het gebruik conform de voorschriften behoren ook het in acht nemen van de bedienings- en installatiehandleiding en het naleven van de inspectie- en onderhoudsvoorschriften.
De Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C moeten worden geïnstalleerd door een erkend installateur, die verantwoordelijk is voor de inachtneming van bestaande voorschriften, regels en richtlijnen.
2.4 Opbouw
De Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C zijn indirect verwarmde boilers van koper voor wandmontage. De afmetingen en het design zijn afgestemd op de hrEX-CLUSIEF-toestellen. Warmte-isolatie vindt plaats door CFK-vrije EPS-isolatie. De boiler is met de koudwateraansluiting aangesloten aan de waterleiding en met de warmwateraansluiting aan de tappunten. Als aan een tappunt warm water wordt ontnomen, dan stroomt er koud water in de boiler, waar het wordt verwarmd tot de op de boilertemperatuurregeling van het cv-toestel ingestelde temperatuur.
Boilerregeling
Als het cv-toestel is uitgerust met de integreerbare weersafhankelijke regelaar calorMATIC 400 of de kamer(klok)thermostaat calorMATIC 360 of calorMATIC 360f, dan wordt de boiler via het elektronisch systeem van het cv-toestel geregeld.
3 Veiligheidsaanwijzingen en voorschriften
3.1 Veiligheidsaanwijzingen
Attentie!
Materiële schade en lichamelijk letsel door ondeskundige installatie!
De installatie en eerste inbedrijfname mogen uitsluitend worden uitgevoerd door een erkend installateur.
Deze is ook verantwoordelijk voor de deskundige installatie en inbedrijfname conform de voorschriften.
Attentie!
Materiële schade door uitstromend water!
Oude of beschadigde pakkingen moet u vervangen.
Inlaatcombinatie met veiligheidsventiel en uitblaas-leiding
Bij het opwarmen van warm water in de boiler zet het watervolume uit, daarom moet iedere boiler worden uitgerust met een zelf aan te brengen inlaatcombinatie met veiligheidsventiel van 8 bar en een uitblaasleiding.
Gevaarlijk!
Verbrandingsgevaar door heet water!
Tijdens het opwarmen komt er heet water uit de uitblaasleiding. De uitblaasleiding moet naar een geschikte aftapplaats worden geleid, waar er geen gevaar bestaat voor personen. Sluit nooit het veiligheidsventil resp. de uitblaasleiding af. Anders kan niet worden uitgesloten dat de boiler ontploft.
Gevaarlijk!
Verbrandingsgevaar door heet water!
De uitlooptemperatuur aan de tappunten kan bij de VIH CB 80 C, VIH CB 120 C en VIH CB 150 C oplopen tot 85 °C.
Gevaarlijk!
Verbrandingsgevaar door heet water!
Controleer bij iedere onderhoudsbeurt of de inlaatcombinatie goed werkt (zie ook de bedieningshandleiding van de inlaatcombinatie).
Anders kan niet worden uitgesloten dat de boiler ontploft!
Vorstgevaar
Als de boiler gedurende langere tijd in een onverwarmde ruimte buiten bedrijf blijft (bv. wintervakantie), dan moet de boiler volledig worden afgetapt.
Veranderingen
Aan boiler of regeling, aan toevoerleidingen voor water, aan de uitblaasleiding en aan inlaatcombinatie met het veiligheidsventiel voor het boilerwater mag u geen wijzigingen aanbrengen.
Lekkages
Bij lekkages in het bereik van de warmwaterleiding tussen de boiler en tappunt sluit u de koudwaterkraan aan de inlaatcombinatie tussen boiler en huisaansluiting en laat de lekkage door een erkend installateur verhelpen.
3.2 Voorschriften
Voor de installatie van dit toestel moeten bovendien de volgende wetten, verordeningen, technische regels, normen en bepalingen in de geldige versie in acht worden genomen:
Aanwijzing!
De volgende lijst met normen maakt geen aanspraak op volledigheid.
- NEN 1078. Voorschriften voor aardgasinstallaties-GAVO 1987 (en aanvullingen);
- NPR 3378. Toelichting bij NEN 1078;
- NEN 2757. Toevoer van verbrandingslucht en afvoer van rook van verbrandingstoestellen;
- NEN 1010. Veiligheidsbepalingen voor laagspanningsinstallaties;
- NEN 3028. Veiligheidseisen voor centrale verwarmingsinstallaties;
- NEN 1006. Algemene voorschriften voor drinkwaterinstallaties.
- NEN 3215. Binnenriolering - Eisen en bepalingsmethoden
- Het bouwbesluit;
- Algemene bepalingen van de plaatselijke nutsbedrijven.
De elektrische installatie dient uitgevoerd te worden conform de NEN 1010 (Veiligheidsbepalingen voor laagspanningsinstallaties).
4 Montage
4.1 Omvang van de levering en garnituren

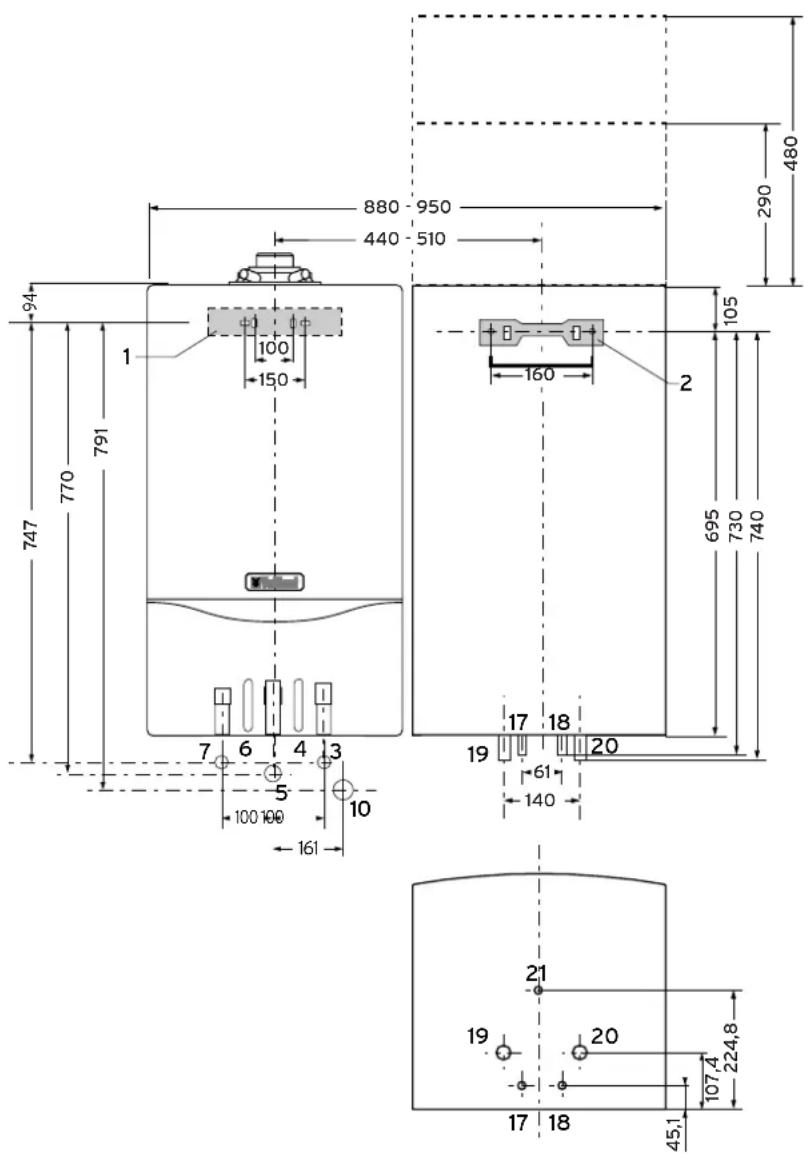

Afb. 4.1. Omvang van de levering
| Pos. Aantal | Beschijving |
| 11 Toestel | |
| 2 1 Bedienings- en installatiehandleiding | |
| 3 1 Ophangbeugel | |
| geen afb. 1 | Wandsjabloon |
Tabel 4.1 Omvang van de levering
Garnituren (niet bij levering inbegrepen)
Afstandsframe (art.-nr. 00 2002 0528)
Boileraansluitset (art.-nr. 00 2002 0545)
4.2 Montageplaats
De Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C kunnen uit-sluitend aan de wand naast het cv-toestel worden gemonteerd (aansluitingen onder).
Voor de montage van de VIH CB 80 C, VIH CB 120 C resp. VIH CB 150 C is een ophangbeugel meegeleverd in de boilerverpakking.
Houd bij de plaatsing van de boiler rekening met het gewicht in gevulde toestand (zie hoofdstuk 11). Gebruik afhankelijk van de toestand van de wand schroeven met geschikte pluggen. Bij lichte wanden is een bijzondere draagconstructie vereist (bijv. bevestigingsschroeven aan de achterkant van de wand verbinden met een sta- len plaatje).
- Boor de gaten voor de ophangbeugel zoals weergegeven op afbeelding 4.1 (onderkanten van boiler en cvtoestel op gelijke hoogte).
- Lijn de ophangbeugel horizontaal ten opzichte van de ophangbeugel van het cv-toestel en verticaal ten opzichte van de wateraansluitingen uit.
- Bevestig de ophangbeugel met pluggen en schroeven aan de muur.
- Hang de boiler met de uitsparing in de achterwand van het toestel op de ophangbeugel.
Afb. 4.2 Afmetingen
Legenda
1 Ophangbeugel cv-toestel
2 Ophangbeugel VIH CB 80 C/120 C/150 C
3 Cv-retour cv-toestel, 22 mm
4 Boilerretour cv-toestel
5 Gasaansluiting Rp 1/2 of 3/4
6 Boileraanvoer cv-toestel
7 Cv-aanvoer cv-toestel, 22 mm
10 Inbouw-afvoeraansluiting Rp 1
17 Warmwateraansluiting, ∅ 15 x 1
18 Koudwateraansluiting, ∅ 15 x 1
19 Boilerretour VIH CB 80 C, ∅ 22 x 2
Boilerretour VIH CB 120 C/150 C, ∅ 28 x 2
20 Boileraanvoer VIH CB 80 C, ∅ 22 x 2
Boileraanvoer VIH CB 120 C/150 C, ∅ 28 x 2
21 Dompelbuis voor NTC-voeler
Rp = buitenschroefdraad
Aanwijzing!
Gebruik bij de montage van de warmwaterboiler naast de cv-toestellen hrEXCLUSIEF VHR NL 20/4 S of VHR NL 25/4 S het als garnituur verkrijgbare afstandsframe (art.-nr. 0020020528). De bijbehorende gebruiksaanwijzing vindt u in de documenten bij het cv-toestel.
| Toestel | Toestelhoogte (mm) |
| VIH CB 80 C | 800 |
| VIH CB 120 C | 1090 |
| VIH CB 150 C | 1280 |
Tabel 4.2 Afmetingen
5 Installatie
Gevaarlijk!
Materiële schade en lichamelijk letsel door ondeskundige installatie!
De installatie en eerste inbedrijfname mogen uitsluitend worden uitgevoerd door een erkend installateur.
Deze is ook verantwoordelijk voor de deskundige installatie en inbedrijfname conform de voorschriften.
Neem voor de installatie van de boiler volgende stappen:
- Vul de uitrusting van het cv-toestel aan met de garnituren voor de boilerfunctie (zie hoofdstuk 4.1).
- Spoel voor de aansluiting de drinkwaterleiding zorgvuldig door.
- Installeer de koudwaterleiding met een aftapmogelijkheid en de vereiste veiligheidsinrichtingen: de waterdruk in de koudwateringang mag max. 8 bar bedragen.
Monteer een inlaatcombinatie met een veiligheidsventiel van 8 bar. - In de buurt van de uitblaasleiding van het veiligheidsventiel moet een bordje met de volgende tekst worden aangebracht:
„Tijdens het verwarmen van de boiler komt er om veiligheidsredenen water uit de uitblaasleiding van het veiligheidsventiel! Niet afsluiten!" - Installeer de warmwaterleiding.
Aanwijzing!
Om energieverlies te voorkomen en tevens als bescherming tegen verbranding moeten alle hydraulische leidingen van warmte-isolatie zijn voorzien.
Aanwijzing!
Sluit alle aansluitleidingen met schroefverbindingen aan.
5.1 Aansluitgarnituren
Voor een eenvoudige montage van de Vaillant indirect gestookte warmwaterboilers VIH CB 80 C, VIH CB 120 C en VIH CB 150 C naast het cv-toestel staan als garnituren een aansluitset met inlaatcombinatie en veiligheidsventil (art.-nr. 0020020545) ter beschikking.
6 Inbedrijfname
6.1 Inbedrijfname
Na de installatie moet de boiler cv- en drinkwaterzijdig worden gevuld.
- Vul de installatie cv-zijdig en ontlucht deze.
- Vul de installatie drinkwaterzijdig met de koudwaterkraan van de inlaatcombinatie en ontlucht deze via het warmwatertappunt.
- Controleer de boiler en installatie op lekkages.
- Stel de boilerwatertemperatuur in:
Met de temperatuurkeuzeknop op het cv-toestel kunt u de in de fabriek ingestelde temperatuur van 60 °C wijzigen:
links tot ca. 15 °C, rechts tot ca. 70 ° - Controleer of alle regel- en bewakingsinrichtingen goed werken en juist zijn ingesteld.
- Neem het cv-toestel in bedrijf.
6.2 Overdracht aan de gebruiker
De gebruiker van de Vaillant indirect gestookte warmwaterboiler VIH CB 80 C, VIH CB 120 C of VIH CB 150 C moet uitleg krijgen over het gebruik en de werking van de boiler.
- Laat de gebruiker zien, waar de boiler kan worden afgetapt.
- Geef de gebruiker de handleiding en toestelpapieren, zodat hij ze kan bewaren. Neem samen met de gebruiker de bedieningshandleiding door en beantwoord eventueel zijn vragen.
- Wijs de gebruiker vooral op de veiligheidsaanwijzingen die hij in acht moet nemen.
- Wijs de gebruiker op de noodzaak het toestel regelmatig een onderhoudsbeurt te geven (onderhoudscontract).
- Wijs de gebruiker erop dat de handleidingen in de buurt van de installatie moeten blijven.
7 Onderhoud
Gevaarlijk!
Verbrandingsgevaar door heet water! De uitblaasleiding van het op de warmwaterboiler gemonteerde veiligheidsventiel moet altijd open blijven. Controleer bij iedere onderhoudsbeurt of de veiligheidsgroep goed werkt (zie ook de installatiehandleiding van de inlaatcombinatie).
Anders kan niet worden uitgesloten dat de boiler ontploft!
8 Recycling en afvoer
VIH CB 120 C en VIH CB 150 C en de transportverpakking bestaan grotendeels uit herbruikbaar materiaal.
8.1 Toestel
Defecte indirect gestookte warmwaterboilers en garnituren zijn geen huisvuil. Zorg ervoor dat het oude toestel en eventuele garnituren op een verantwoorde manier afgevoerd worden.
8.2 Verpakking
Zorg ervoor dat de verpakking op een verantwoorde manier wordt afgevoerd.
Aanwijzing!
U dient de toepasselijke nationale wettelijke voorschriften in acht te nemen.
9 Serviceteam en garantie
9.1 Serviceteam
Het Serviceteam dient ter ondersteuning van de installateur en is tijdens kantooruren te bereiken op nummer (020) 565 92 20.
9.2 Fabrieksgarantie
Fabrieksgarantie wordt verleend alleen indien de installatie is uitgevoerd door een door Vaillant BV erkende installateur conform de installatievoorschriften van het betreffende product.
De eigenaar van een Vaillant product kan aanspraak maken op fabrieksgarantie die conform zijn aan de algemene garantiebepalingen van Vaillant BV.
Garantiewerkzaamheden worden uitsluitend door de servicedienst Vaillant BV of door een door Vaillant BV aangewezen installatiebedrijf uitgevoerd.
Eventuele kosten die gemaakt zijn voor werkzaamheden aan een Vaillant product gedurende de garantieperiode komen alleen in aanmerking voor vergoeding indien vooraf toestemming is verleend aan een door Vaillant BV aangewezen installatiebedrijf en als het conform de algemene garantiebepalingen een werkelijk garantiegeval betreft.
| Eenheid VIH CB 80 C VIH CB 120 C VIH CB 150 C | ||||
| Vermogen en Inhoud | ||||
| Vermogen van de warmtewisselaar kW 30 40 40 | ||||
| Boilerinhoud, netto I 79 118 148 | ||||
| Cv-waterinhoud I 0,87 1,92 1,92 | ||||
| Toegestane bedrijfsdruk | ||||
| Boilerwater | bar | 8 | 8 | 8 |
| Cv-water | bar | 3 | 3 | 3 |
| Drukverlies in de cv-spiraal bij Δt 20 K bij 1 200 l/h | mbar | 200 | 55 55 | |
| Temperaturen | ||||
| Max. cv-watertemperatuur | °C 85 85 85 | |||
| Max. boilertemperatuur | °C 75 75 | 75 | ||
| Max. boilertemperatuur (ingesteld in de fabriek) | °C 60 60 60 | |||
| Energieverbruik stand-by 1) | kWh/24h | 0,76 | 0,97 | 1,1 |
| Afmetingen | ||||
| Hoogte | mm | 800 | 1090 | 1280 |
| Breedte | mm | 480 | 480 | 480 |
| Diepte | mm | 450 | 450 | 450 |
| Aansluitingen | ||||
| Koudwater/warmwater | mm ∅ | 15 | 15 | 15 |
| Aanvoer/retour | mm ∅ | 22 | 28 | 28 |
| Gewicht | ||||
| Boiler (eigengewicht) | kg | 34 | 40 52 | |
| Boiler bedrijfsklaar gevuld | kg | 115 | 160 | 202 |
Tabel 10.1 Technische gegevens VIH CB 80 C, VIH CB 120 C en VIH CB 150 C
1) Bij een ΔT van 40 K tussen ruimte- en warmwatertemperatuur
| Cv-toestel | VIH CB 80 C VIH CB 120 C | VIH CB 150 C |
| hrEXCLUSIEF VHR NL 20/4 S | X (CW5) | X (CW6) |
| hrEXCLUSIEF VHR NL 25/4 S | X (CW5) | X (CW6) |
| hrEXCLUSIEF VHR NL 35/4 S | X (CW6) | |
| hrEXCLUSIEF VHR NL 45/4 S 1 | X (CW6) |
Tabel 10.2 Toewijzing warmwaterboiler - cv-toestel
1) zonder aansluitset
- 1 AANWIJZINGEN BIJ DE DOCUMENTATIE ..... 2
- 2 TOESTELBESCHRIJVING 2
- 3 VEILIGHEID 3
- 4 BEDIENING 3
- 5 ONDERHOUD 4
- 6 GARANTIE 4
- 7 RECYCLING EN AFVOER.... 4
- 1 AANWIJZINGEN BIJ DE DOCUMENTATIE
- 2 TOESTELBESCHRIJVING
- 1.1 BEWAREN VAN DE DOCUMENTEN
- 1.2 GEBRUIKTE SYMBOLEN
- 2.2 TYPEPLAATJE
- 2.3 GEBRUIK CONFORM DE VOORSCHRIFTEN
- 2.4 OPBOUW
- BOILERREGELING
- 3 VEILIGHEID
- GEVAARLIJK
- VORSTGEVAAR
- VERANDERINGEN
- LEKKAGES
- 4 BEDIENING
- 4.1 INBEDRIJFNAME
- AANWIJZING
- 4.2 INSTELVOORSCHRIFTEN
- 4 BEDIENING 7 RECYCLING EN AFVOER
- 6 GARANTIE
- 5 ONDERHOUD
- 4.3 ONDERHOUD
- FABRIEKSGARANTIE
- 7 RECYCLING EN AFVOER
- 7.1 TOESTEL
- 7.2 VERPAKKING
- 2.1 TYPEOVERZICHT
- 3 VEILIGHEIDSAANWIJZINGEN EN VOORSCHRIFTEN
- 3.1 VEILIGHEIDSAANWIJZINGEN
- ATTENTIE
- INLAATCOMBINATIE MET VEILIGHEIDSVENTIEL EN UITBLAAS-LEIDING
- 3.2 VOORSCHRIFTEN
- 4 MONTAGE
- 4.1 OMVANG VAN DE LEVERING EN GARNITUREN
- GARNITUREN (NIET BIJ LEVERING INBEGREPEN)
- 4.2 MONTAGEPLAATS
- LEGENDA
- 5 INSTALLATIE
- 5.1 AANSLUITGARNITUREN
- 6 INBEDRIJFNAME
- 6.1 INBEDRIJFNAME
- 6.2 OVERDRACHT AAN DE GEBRUIKER
- 7 ONDERHOUD
- 8 RECYCLING EN AFVOER
- 8.1 TOESTEL
- 8.2 VERPAKKING
- 9 SERVICETEAM EN GARANTIE
- 9.1 SERVICETEAM
- 9.2 FABRIEKSGARANTIE
Merk : VAILLANT
Model : UniSTOR VIH CB 120 C
Categorie : Ketels en boilers
