Type product	Elektrische boiler (waterverwarmer)
Model	TNC 150
Capaciteit	150 liter
Installatie	Verticaal (wateraansluitingen naar beneden)
Voeding	230 V / 50 Hz, minimaal 1200 W
Netspanning	230 V
Aansluitwaarde	Zie naamplaat
Maximale waterdruk	8 bar (veiligheidsventiel opent bij 8 bar)
Thermostaat	Instelbaar met draaiknop
Veiligheidsklep	Inclusief terugslagklep en overdrukventiel
Snoertype	H05 V V F 3 x 1 mm, wit
Stekkertype	Schuko met randaarde
Onderhoud	Onderhoudsvrij; kalkaanslag mogelijk; mantel reinigen met niet-schurend middel
Garantie	Via importeur: Körössy Import Innovative Products
Contact	[phone] / [e-mail]

Veelgestelde vragen - TNC 150 COINTRA

Hoe installeer ik de Cointra TNC 150 boiler?

Laat de installatie uitvoeren door een erkend installateur. De boiler moet verticaal worden geplaatst met de wateraansluitingen naar beneden. Houd minimaal 25 cm vrije ruimte rondom. Gebruik stevige pluggen en schroeven die het gewicht van de gevulde boiler kunnen dragen.

Kan ik de boiler horizontaal plaatsen?

Nee, de standaard TNC 150 is alleen voor verticale installatie. Alleen de modellen met een H (bijv. TNC 150 H) zijn geschikt voor horizontale montage.

Hoe stel ik de watertemperatuur in?

Draai de thermostaatknop met de klok mee om de temperatuur te verhogen, en tegen de klok in om te verlagen. Het lampje brandt tijdens het opwarmen en gaat uit wanneer de ingestelde temperatuur is bereikt.

Wat is de maximale waterdruk die de boiler aankan?

De veiligheidsklep opent bij een druk van 8 bar. Als de waterdruk hoger is dan 5 bar, moet u een reduceerventiel installeren.

Hoe onderhoud ik de boiler?

De boiler is onderhoudsvrij. Reinig de buitenmantel met een niet-schurend huishoudelijk reinigingsmiddel. Afhankelijk van de waterhardheid kan zich kalkaanslag vormen; regelmatig doorspoelen wordt aanbevolen.

Wat moet ik doen bij kalkaanslag?

Kalkaanslag kan de efficiëntie verminderen. Spoel de boiler regelmatig door met schoon water. Bij ernstige aanslag kunt u een ontkalkingsmiddel gebruiken of een vakman inschakelen. De boiler kan ook worden gereinigd door een erkende installateur.

Hoe lang is de garantie op de Cointra TNC 150?

De garantie wordt verleend door de importeur Körössy Import Innovative Products. Neem contact met hen op via telefoon [phone] of e-mail [e-mail] voor specifieke garantievoorwaarden.

Kan ik de boiler zelf repareren?

Het wordt afgeraden om zelf reparaties uit te voeren. Voor interne reparaties of het vervangen van onderdelen dient u een erkende installateur in te schakelen om veiligheidsrisico's te voorkomen.

Wat betekent het lampje op de boiler?

Het waarschuwingslampje brandt wanneer het water wordt opgewarmd. Zodra de ingestelde temperatuur is bereikt, gaat het lampje uit. Dit geeft aan dat de boiler in de thermostatische modus staat.

Hoe spoel ik de boiler voor het eerste gebruik?

Vul de boiler met water door de afsluitkraan te openen en een warmwaterkraan te laten lopen tot er geen lucht meer uitkomt. Sluit de boiler aan op de stroom en spoel daarna minimaal drie minuten met schoon water voordat u het water gebruikt.

GEBRUIKSAANWIJZING TNC 150 COINTRA

Installatie, gebruik en onderhoud

COINTRA

Wij feliciteren u met de aanschaf van uw boiler. De electrische verwarmers van COINTRA die u gekozen heft, is ontworpen en geproduceerd met de grootst mogelijke zorg door onze specialisten en uitvoerig getest om aan al uw verwachtingen te voldoen.

Om de beste prestaties van uw nieuwe COINTRA elektrische water boiler en lange levensduur te garanderen, adviseren wij u om deze instructies in deze gebruiksaanwijzing nauwkeurig op te volgen.

Dit product voldoet aan EU richtlijn 2002796/EC

De afvalemmer met kruis erdoorheen zoals afgebeeld in het apparaat houdt in dat het product, aan het einde van de levensduur apart dient te worden afgevoerd, separaat van het huishoudelijke afval. Dit betekent dat het verwerkt dient te worden in milieustraat bij de afgedankte elektrische apparaten of dat u het af kunt geven bij de leverancier indien u een vergelijkbaar apparaat aanschaft.

De gebruiker is verantwoordelijk voor een correcte afvoer van het apparaat aan het einde van de levensduur hiervan.

De correcte inzameling van het apparaat, waardoor recycling hiervan mogelijk is, voorkomt mogelijk negatieve gevolgen voor het milieu en volksgezondheid, bovendien kan het restmateriaal als grondstof voor andere materialen worden gebruikt.

Voor meer gedetailleerde informatie kunt u zich wenden tot de lokale afvalverwerker of bij de leverancier waar u het product heeft aangeschaft.

Inhoudsopgave

1. INSTALLATIE, GEBRUIK EN ONDERHOUDS INSTRUCTIES......3

1.1 Algemene kenmerken....3
1.2. Installatie instructies....3
1.3. Plaatsing....3
1.4. Montage instructies....4
1.5. Installatie op het drinkwater systeem....4
1.6. Beschrijving van de veiligheidsklep.... 4
1.7. Electrische installatie 5
1.8. Ingebruikname....5
1.9. Onderhoud....5
1.10. Thermostaat aanpassing....5

1. Technische service
2. Elektrisch diagram
3. Installatie diagram

I. INSTALLATIE, GEBRUIK EN ONDERHOUDSINSTRUCTIES

Het goed functioneren van uw boiler hangt niet alleen af van de kwaliteit van het product maar ook van een correcte installatie door een erkend installateur.

1.1. Algemene Kenmerken

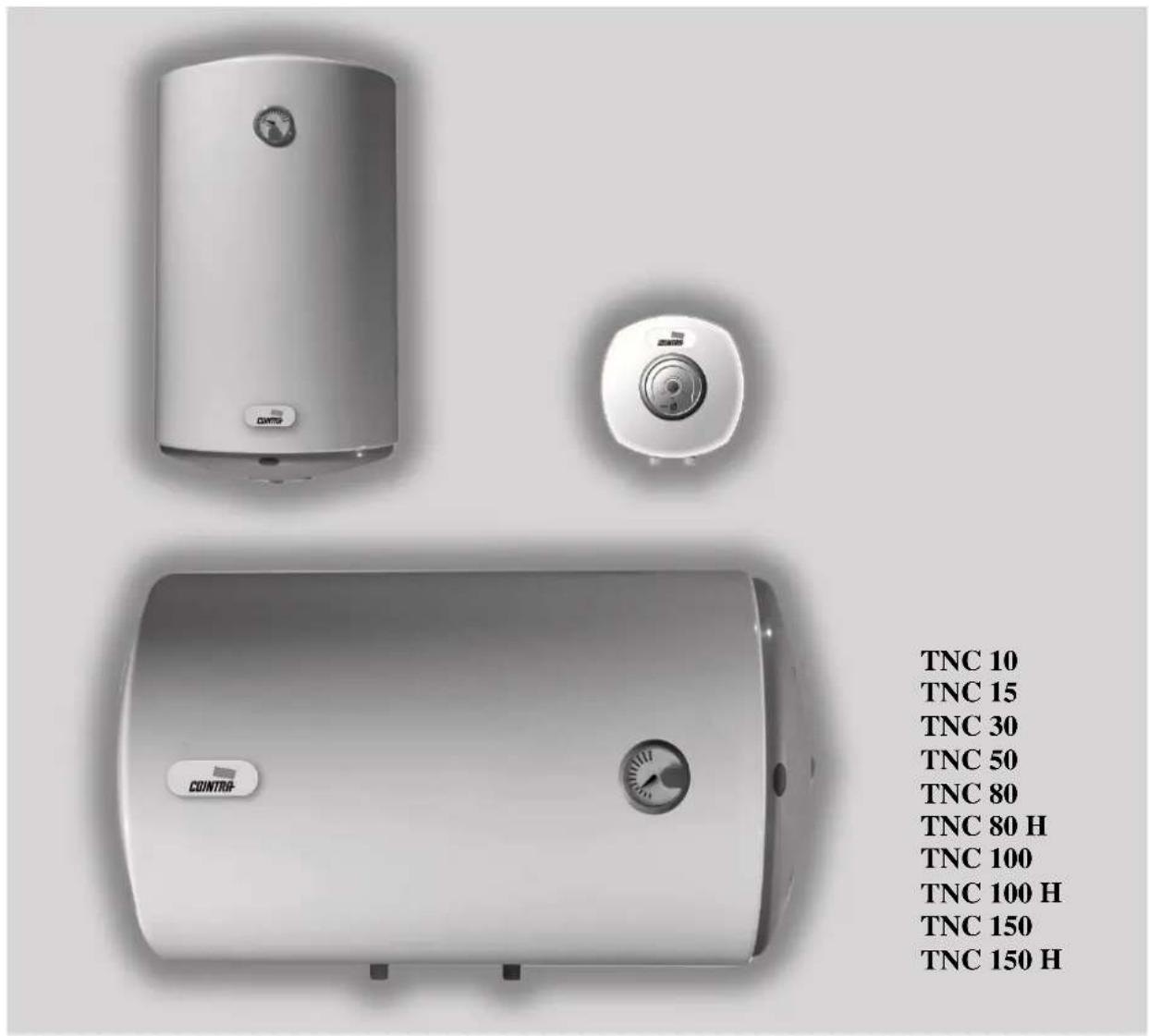

MODELLEN: TNC-10, TNC-15, TNC-30, TNC-50, TNC-80, TNC-80 H, TNC-100, TNC-100 H TNC-150, TNC-50 H

NOMINALE CAPACITEIT IN LITERS: 10, 15, 30, 50, 80, 100, 150

* Om rekening mee te houden bij de bevestiging van de muurankers.

1.2. Installatie instructies

Installatie dient te voldoen aan officiële regelgeving.

Let er vooral op dat de gekozen geiser de juiste is:

• Om naar tevredenheid te voldoen aan de behoefte aan warm water van de installatie.
• Voor de juiste netspanning en aansluitwaarde (zie de naamplaat van de boiler).
• Met betrekking tot de hydraulische druk in het netwerk die nodig is voor de werking.

1.3. Plaatsing

Plaats de boiler zo dicht mogelijk bij de warmwaterkranen, in de buurt van de gootsteen, maar NOOIT boven het fornuis.

De TNC elektrische water boiler dient altijd verticaal geïnstalleerd te worden met water aansluitpunten naar beneden gericht. Uitzondering hierop vormen de modellen TNC 80 H, TNC 100 H and TNC 150 H, die altijd horizontaal bevestigd worden, ook met de wateraansluitingen naar beneden gericht.

Voor uw gemak, eventuele reparatie of interne reiniging dient er minimaal 25 cm. Vrije ruimte te zijn tussen de buitenmantel van het apparaat en een willekeurig vast obstakel.

1.4. Montage instructies

Om de boiler aan de muur te bevestigen, gebruik hiervoor 2 pluggen en schroeven die geschikt zijn om het gewicht van de boiler te dragen als deze gevuld is met water. (Zie daarvoor de specificatie bij de Algemene kenmerken.)

1.5. Installatie op het drinkwater systeem

Sluit de boiler nog niet aan op netspanning!!! U kunt het apparaat pas aansluiten als het gevuld is met water!!!

Bij het installeren van leidingwerk, houdt u rekening met de basis regels voor roest preventie: "Gebruik geen koper of messing voor ijzer of staal in de water circulatie richting". Gebruik op de wateraansluitingen altijd Teflon tape indien u de leidingen monteert.

Bevestig de isolerende mantel van de koud water ingang (blauw) van de boiler op de hydraulische beveiliging met een afwaterventiel (meegeleverd bij de boiler). Installeer eventueel een afsluitkraan (niet meegeleverd).

Sluit de warmwater leiding aan op de het warmwater punt op de boiler.

De hydraulische beveiliging ( bijgeleverd bij deze boiler ), bevat een terugslagklep en een overdruk ventiel. Het ventiel opent zich bij een druk van 8 bar. Indien de waterdruk hoger is dan 5 bar dient u een reduceerventiel te installeren.

Het gebruik van terugslagkleppen kan een sterke drukverhoging tot gevolg hebben bij het verwarmingsproces. Het is daarom aan te bevelen om een afvoerslang aan de ontsnappingsventiel te bevestigen, deze slang dient vrij te hangen en onder een dalende hoek naar beneden gevoerd te worden.

Het legen met behulp van de hendel kan worden uitgevoerd met behulp van het bijbehorende ventiel.

Controleer altijd alle aansluitingen op waterdichtheid.

1.6. Beschrijving van de veiligheidsklep

1. – Hendel voor het afvoeren van water

2. – Uitgang van het ventiel

Richting van het koude water

Verzeker u van het feit dat het elektrische voltage 230 / 50 Hz is

Het netsnoer van de boiler is van het type "Schuko" met randaarde. Gebruik dit type stekker uitsluitend in een geaarde wandcontactdoos die bovendien een minimaal vermogen kan leveren van 1200 watt. Ook dient deze wandcontactdoos gezekerd te zijn.

Het netsnoer is van het type H05 V V F 3 x 1 mm wit.

1.8. Ingebruikname

Vul de boiler met water, door de afsluitkraan te openen en vervolgens de warmwaterkraan te laten lopen. Laat alle lucht ontsnappen uit de boiler en de leidingen, begin met de laagste tappunten in de woning en eindig met de hoogste.

Sluit nu de boiler aan op de wandcontactdoos met het netsnoer. Het waarschuwingslichtje gaat branden wat betekend dat het water wordt opgewarmd. Indien het lampje uit is betekend dit dat de ingestelde watertemperatuur bereikt is.

Spoel voor het eerste gebruik gedurende minimaal drie minuten het apparaat door met schoon water.

1.9. Onderhoud

De boiler is in principe onderhoudsvrij.

De mantel van de boiler kan met een normaal, niet schurend huishoudelijk reinigingsmiddel worden afgenomen.

Afhankelijk van de gebruiksintensiteit en de samenstelling van het leidingwater kan zich in de ketel kalkaanslag vormen.

Bedien de inlaatcombinatie regelmatig (draai de kraan op de inlaatcombinatie dicht en weer open) om te testen of deze niet geblokkeerd wordt door verontreiniging.

1.10. Thermostaat aanpassing

Om de temperatuur van het water te verhogen draait u de draaiknop met de klok mee, en tegen de klok in om de ingestelde temperatuur te verlagen.
