Producttype	Voorraadsysteem voor combi met HR gaswandketel
Merk	Bosch
Model	HRVS 120
Inhoud	120 liter
Leeg gewicht	35 kg
Max. bedrijfsdruk water	10 bar
Max. overdraagbaar vermogen	16 kW (stand I) / 26 kW (stand III) / 35 kW (met toebehoren nr. 851)
Voeding	230 V wisselstroom (via gaswandketel)
Materiaal tank	Geëmailleerd staal met magnesiumanode
Isolatie	Hardschuim, CFK-vrij
Temperatuursensoren	NTC 1 en NTC 2 in dompelbuizen
Thermometer	Ingebouwde aanlegthermometer
Circulatieaansluiting	Rp 1/2 (ZL1) en aparte aansluiting ZL (ZL2)
Aansluitingen	Koudwater R 3/4, Warmwater R 3/4, Circulatie Rp 1 (binnendraad)
Veiligheid	Overdrukveiligheidsventiel 8 bar, magnesiumanode
Energieverbruik standby (24 uur)	1,35 kWh/d volgens DIN 4753
Toepassing	Verwarmen van sanitair water in combinatie met HR gaswandketel met Bosch Heatronic
Montage	Op vloer, met toebehoren nr. 823
Onderhoud	Jaarlijks onderhoud aanbevolen; anode jaarlijks of tweejaarlijks controleren
Corrosiebescherming	Emaillelaag en magnesiumanode

Veelgestelde vragen - HRVS 120 BOSCH

Hoe stel ik de gewenste warmwatertemperatuur in op de Bosch HRVS 120?

Stel de gewenste warmwatertemperatuur in via de gebruiksaanwijzing van de gaswandketel of via de verwarmingsregelknop in het warmwaterprogramma. Raadpleeg de desbetreffende handleiding voor details.

Wat moet ik doen als er water uit het veiligheidsventiel komt?

Het is normaal dat er tijdens het opwarmen water uit het overdrukveiligheidsventiel komt. Sluit dit ventiel nooit af! Als het continu lekt, laat dan de installateur controleren.

Hoe vaak moet de magnesiumanode worden gecontroleerd?

De magnesiumanode moet een jaar na ingebruikname worden gecontroleerd en daarna afhankelijk van de waterkwaliteit jaarlijks of tweejaarlijks worden vervangen. Meet de stroom; deze mag niet onder 0,3 mA zakken.

Kan ik de voorraadtank reinigen?

Ja, schakel eerst de stroom uit en maak de boiler leeg. Verwijder slib en controleer de tank regelmatig. Na reiniging grondig naspoelen en opnieuw vullen zoals beschreven in hoofdstuk 3.2.2.

Wat is de maximale doorstroomhoeveelheid voor de HRVS 120?

De aanbevolen doorstroombegrenzing is 12 liter per minuut om het vermogen optimaal te benutten en vermenging te voorkomen.

Waarom geeft de thermometer een andere temperatuur aan dan de ingestelde boilertemperatuur?

Bij langdurige stilstand kan er natuurlijke temperatuurgelaagdheid ontstaan. De thermometer geeft de temperatuur in het bovenste deel aan, wat kan afwijken van het schakelpunt. Door circulatie wordt dit geminimaliseerd.

Hoe schakel ik de voorrang voor warm water in?

De voorrang wordt automatisch ingeschakeld zodra de NTC2-voeler een temperatuur meet die ca. 3,5 K onder de ingestelde warmwatertemperatuur ligt. De gaswandketel verwarmt dan de platenwarmtewisselaar.

Wat zijn de afmetingen van de HRVS 120?

Raadpleeg de bouw- en aansluitmaten in afbeelding 2 van de handleiding. De exacte maten zijn afhankelijk van de uitvoering en worden weergegeven als getallen achter een schuine streep.

Kan ik een circulatiepomp aansluiten op de HRVS 120?

Ja, er zijn twee mogelijkheden: via ZL1 (circulatie over de voorraadsysteempomp) of via ZL2 (aparte circulatiepomp). Gebruik voor ZL2 de dompelpijp ZL 102/1 (toebehoren).

Wat moet ik doen als het display van de ketel |--| toont?

Dit geeft aan dat de NTC-voelerafstelling actief is (ca. 7 minuten). Tap geen warmwater tot de afstelling is voltooid, anders wordt de procedure herhaald.

GEBRUIKSAANWIJZING HRVS 120 BOSCH

Veiligheidsvoorschriften 2

Verklaring symbolen 2

1 Toestelbeschrijving algemeen 3

1.1 Toestelbeschrijving 3
1.1.1 Gebruik 3
1.1.2 Meegeleverd voorraadsysteem SET... 3
1.1.3 Corrosiebescherming 3
1.2 Functiebeschrijving 3
1.3 Technische gegevens 4
1.4 Bouw- en aansluitmaten 5

2 Installatie 6

2.1 Voorschriften 6
2.2 Transport 6
2.3 Opstellingsplaats 6
2.4 Montage 6
2.4.1 Waterzijdige aansluiting 6
2.4.2 Circulatie 6
2.5 Elektrische aansluiting 8

3 Inbedrijfname 9

3.1 Uitleg door de installateur aan de gebruiker 9
3.2 In gebruik nemen 9
3.2.1 Algemeen 9
3.2.2 Voorraadsysteem vullen 9
3.2.3 Doorstroombegrenzing 9
3.2.4 Afstemming van de NTC-voeler bij eerste ingebruikneming 9
3.3 Voorraadsysteemtemperatuur instellen 9

4 Onderhoud 10

4.1 Advies voor de gebruiker 10
4.2 Onderhoud en reparaties 10
4.2.1 Veiligheidsanode (magnesiumanode) 10
4.2.2 Platenwarmtewisselaar 10
4.2.3 Leegmaken en reinigen 10
4.2.4 Opnieuw in gebruik nemen 10
4.3 Functiecontrole 10

5 Fouten opsporen en verhelpen 11

Veiligheidsvoorschriften

Opstelling en ombouw

▶ Laat het voorraadsysteem alleen door een erkend installatiebedrijf opstellen of installeren.
- Gebruik het voorraadsysteem alleen voor het verwarmen van sanitair water.

Functie

• Houd u aan deze installatiehandleiding om de correcte werking te waarborgen.
• Sluit het veiligheidsventiel in geen geval af! Tijdens het opwarmen komt water uit het veiligheidsventiel.

Thermische desinfectie (anti-legionella)

Controleer het voorraadsysteem altijd bij gebruik voor korte duur met temperaturen boven 60°C.

Onderhoud

• Advies voor de klant: sluit een onderhoudscontract met een erkend installatiebedrijf af. Laat onderhoud aan de gaswandketel elk jaar uitvoeren en onderhoud aan het voorraadsysteem elk jaar of elke twee jaar, afhankelijk van de waterkwaliteit ter plaatse.
  ▶ Er mogen alleen originele onderdelen gemonteerd worden!

Verklaring symbolen

Veiligheidsaanwijzingen in de tekst worden door middel van een grijs vlak en een gevaren driehoek aangeduid.

Signaalwoorden geven de zwaarte aan van het gevaar wat kan optreden als de voorschriften niet opgevolgd worden.

• Voorzichtig betekent dat er mogelijk lichte materiële schade kan optreden.
• Waarschuwing betekent dat er lichte persoonlijke schade of zwaardere materiële schade kan optreden.
• Gevaar betekent dat zware persoonlijke schade kan optreden. In bijzonder zware gevallen bestaat er levensgevaar.

Aanwijzingen in de tekst met hiernaast aangegeven symbool worden begrenst met een lijn boven en onder de tekst.

Aanwijzingen: betekent belangrijke informatie welke in die gevallen geen gevaar voor mens of toestel oplevert.

1 Toestelbeschrijving algemeen

1.1 Toestelbeschrijving

1.1.1 Gebruik

Het voorraadsysteem is bedoeld voor combinatie met een HR gaswandketel met Bosch Heatronic en platenwarmtewisselaar. De Bosch Heatronic moet een aansluitmogelijkheid voor een voorraadtank bezitten. Zie de installatiehandleiding van de gaswandketel. Bij voorrang voor warm water is met dit systeem condenserend gebruik mogelijk. Daardoor bereikt de gaswandketel een hoog rendement.

Bovendien is het toebehoren nr.823 systeempomp voor de verbinding tussen gaswandketel en voorraadtank vereist. Een reduceerset voor de capaciteitsbegrenzing van de gaswandketel wordt bij dit toebehoren meegeleverd. Het instellen van het maximaal over te dragen vermogen wordt beschreven in de meegeleverde installatiehandleiding.

De voorraadtank en het toebehoren nr. 823 worden samen als voorraadsysteem SET... geleverd.

1.1.2 Meegeleverd voorraadsysteem SET...

- Voorraadtank met de volgende uitrusting:

• Thermometer
• Twee voorraadsysteemtemperatuurvoelers (NTC 1 en NTC 2), elk in een dompelbuis en elk voorzien van een aansluitstekker voor aansluiting op de Bosch Heatronic.
• Ommanteling van bekleed plaatstaal. De afschermingen zijn van kunststof.
• Hardschuimisolatie aan alle zijden, zonder CFK's
• Geëmailleerde voorraadtank
  – Magnesiumanode
• A f t a p

- Aansluittoebehoren nr.823 voor plaatsing boven elkaar.

1.1.3 Corrosiebescherming

Ten aanzien van het sanitaire water zijn de voorraadsysteemtanks voorzien van een homogeen verbonden laag email volgens DIN 4753, deel 1, hoofdstuk 4.2.3.1.3 en horen daarom bij groep B volgens DIN 1988, deel 2, hoofdstuk 6.1.4. De laag is neutraal ten opzichte van gebruikelijk sanitair water en gebruikelijke installatiematerialen. Als extra bescherming is een magnesiumanode ingebouwd.

1.2 Functiebeschrijving

• De gaswandketel schakelt over op voorrang voor warm water zodra de temperatuur aan de systeemtemperatuurvoeler (NTC2) ca. 3,5 K onder de ingestelde warmwatertemperatuur ligt.
• De gaswandketel verwarmt vervolgens de platenwarmtewisselaar.
• Wanneer de aanvoertemperatuur van de gaswandketel ca. 10 K boven de ingestelde warmwatertemperatuur ligt, wordt de systeempomp ingeschakeld en daardoor de voorraadtank verwarmd.
• De vultemperatuur wordt door de warmwatertemperatuurvoeler in de gaswandketel (NTC 3) geregeld.
• De gaswandketel wordt uitgeschakeld wanneer de vultemperatuur aan de NTC 3 overschreden wordt of de systeemtemperatuurvoeler (NTC 1) nog slechts 3,5 K onder de temperatuur van de NTC 3 ligt. De systeempomp loopt ca. 5 minuten door. Zo wordt de restwarmte naar de voorraadtank overgebracht.
• Wanneer minder dan ca. 5 liter warm water wordt getapt, schakelt de gaswandketel niet over op voorrang voor warm water. Pas bij grotere taphoeveelheden wordt de voorraadtank weer opgewarmd. Daardoor worden de stilstandsverliezen zo gering mogelijk gehouden.
• De ingebouwde thermometer geeft de in het bovenste gedeelte van de voorraadtank heersende temperatuur aan. Bij langdurige stilstand van de systeempomp kan in de voorraadtank een natuurlijke temperatuurgelaagdheid optreden die afwijkt van de ingestelde boilertemperatuur. Temperatuuraanduiding en schakelpunt zijn daarom niet identiek. Dit gedrag is systeemafhankelijk en kan alleen door circulatie van de tankinhoud geminimaliseerd worden.

Afb. 1 Schema met NTC-posites

NTC 1 Temperatuurvoeler voor het uitschakelen van de voorrang voor warm water
NTC 2 Temperatuurvoeler voor het inschakelen van de voorrang voor warm water
NTC 3 Warmwatertemperatuurvoeler aan de platenwarmtewisselaar

Type voorraadsysteem HRVS 120... HRVS 160...
Voorraadsysteempomp op stand I (maximaal overdraagbaar vermogen 16 kW)1):
Max. duurcapaciteit bij:- t_V = 75°C en t_Sp = 45°C volgens DIN 4708- t_V = 75°C en t_Sp = 60°C Min. opwarmtijd van t_K = 10°C op t_Sp = 60°C met t_V = 75°C Capaciteitskengetal2) volgens DIN 4708 bij t_V = 75°C (max. opwarm-capaciteit van het voorraadsysteem)	I/hI/hMin. N_L	368258532	368258693,5
Voorraadsysteempomp op stand III (maximaal overdraagbaar vermogen 26 kW)1):
Max. duurcapaciteit bij:- t_V = 75°C en t_Sp = 45°C volgens DIN 4708- t_V = 75°C en t_Sp = 60°C Min. opwarmtijd van t_K = 10°C op t_Sp =60°C met t_V = 75°C Capaciteitskengetal2) volgens DIN 4708 bij t_V = 75°C (max. opwarm-capaciteit van het voorraadsysteem)	I/hI/hMin. N_L	614430342,9	614430444,1
Voorraadsysteempomp op stand en toebehoren nr. 851 ingebouwd (maximaal overdraagbaar vermogen 35 kW)1):
Max. duurcapaciteit bij:- t_V = 75°C en t_Sp = 45°C volgens DIN 4708- t_V = 75°C en t_Sp = 60°C Min. opwarmtijd van t_K = 10°C op t_Sp = 10°C met t_V = 75°C Capaciteitskengetal2) volgens DIN 4708 bij t_V = 75°C (max. opwarm-capaciteit van het voorraadsysteem)	I/hI/hMin. N_L	786550283,4	786550354,7
Overige gegevens:
Nuttige inhoudNuttige warmwaterhoeveelheid (zonder bijvullen)3) t_Sp = 60°C en- t_Z = 45°C - t_Z = 40°C Energieverbruik tijdens standby (24 uur) volgens DIN 4753 deel 83)Max. bedrijfsdruk waterLeeg gewicht (zonder verpakking)	I	120	160
	I	147	204
	I	171	238
	kWh/d	1,35	1,61
	bar	10	10
	kg	35	39

Tabel 1

1) Zie toebehoren nr. 823. Bij een gering voorraadsysteemopwarmvermogen van het verwarmingstoestel worden de aangegeven waarden niet bereikt.
2) Het capaciteitskengetal N L geeft het aantal volledig te verzorgen woningen met 3,5 personen, een normale badkuip en twee overige tappunten aan. N L is vastgesteld volgens DIN 4708 bij t_Sp = 60 ^ , t_Z = 45 ^ , t_K = 10 ^ en max. overdraagbaar vermogen. Bij vermindering van de opwarmcapaciteit van het voorraadsysteem en kleinere circulatiewaterhoeveelheid wordt N _L overeenkomstig kleiner.
3) Met verdelingsverliezen buiten de boiler is geen rekening gehouden.

t_V	= Aanvoertemperatuur
t_Sp	= Voorraadtanktemperatuur
t_Z	= Uitstroomtemperatuur warm water
t_K	= Aanvoertemperatuur koud water

Meetwaarden van de voorraadtankvoeler (NTC 1 en NTC 2)

Voorraadtank-temperatuur°C ΩV	Voeler-weerstand	Voelerspanning bij aansluiting aan Bosch Heatronic
20 14772	4,09
26 11500	3,88
32 9043	3,65
38 7174	3,40
44 5730	3,15
50 4608	2,89
56 3723	2,62
62 3032	2,37
68 2488	2,12

Tabel 2

1.4 Bouw- en aansluitmaten

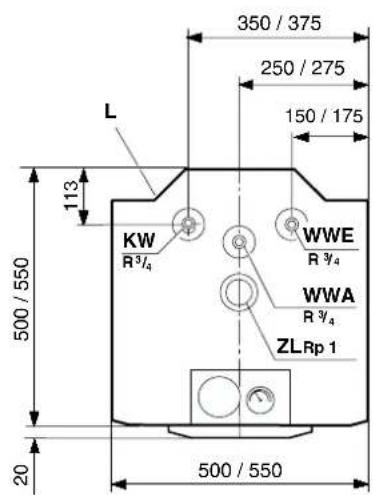

Afb. 2 Maataanduidingen achter een schuine streep hebben betrekking op de uitvoering van de voorraadtank die een maat groter is.

E Aftap

KW Koudwateraansluiting (R ^3/4 - buitenschroefdraad)

L Kabeldoorvoer temperatuurvoeler (NTC 1 en NTC 2)

MA Magnesiumanode

T Aanlegthermometer voor temperatuuraanduiding

T1 Regelaardompelhuls voor temperatuurvoeler NTC 1

T2 Regelaardompelhuls voor temperatuurvoeler NTC 2

WWA Warmwateruitgang (R 3/4 - buitenschroefdraad)

WWE Warmwateringang (R 3/4 - buitenschroefdraad)

ZL Circulatieleiding aansluiting (Rp 1- binnendraad)

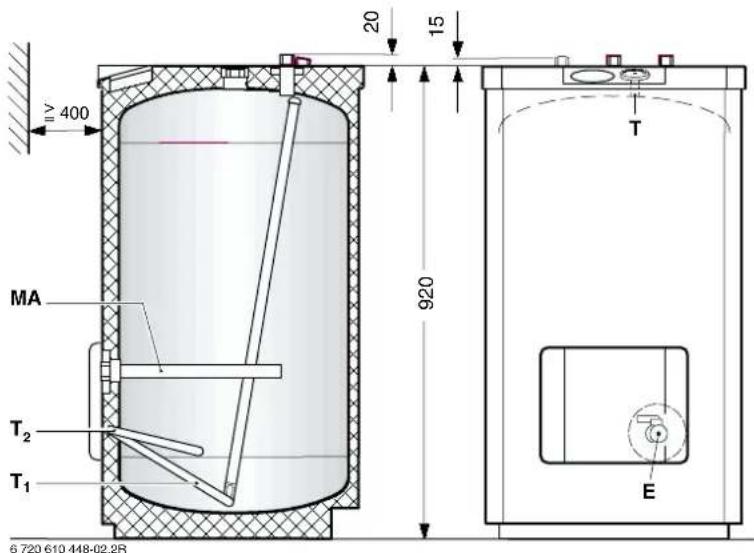

Veiligheidsanode vervangen:

Neem een afstand groter dan 400 mm tot de muur in acht. Bij deze boiler kan geen kettinganode worden toegepast.

2 Installatie

2.1 Voorschriften

Neem voor de inbouw en het gebruik de geldende voorschriften, richtlijnen en normen in acht:

• GAVO NEN 1078
• N E N 1 0 1 0
• AVWI NEN 1006
• N E N 3 0 2 8
• N E N 2 7 5 7
- en plaatselijke voorschriften.

2.2 Transport

• Zet de voorraadtank bij het transport niet hard neer.
  ▶ Neem de voorraadtank pas op de opstellingsplaats uit de verpakking.

2.3 Opstellingsplaats

Bij opstelling van de voorraadtank in een vochtige ruimte:
▶ Zet de voorraadtank op een verhoging.

2.4 Montage

2.4.1 Waterzijdige aansluiting

▶ Monteer het toebehoren nr.823 met de meegeleverde systeempomp, leidingen en veiligheidsgroep volgens de geldende voorschriften tussen gaswandketel en voorraadtank volgens de installatiehandleiding.

Voorzichtig: beschadiging door overdruk!

- Sluit de ontlastopening van het veiligheidsventiel niet af.

Wanneer de rustdruk van de installatie groter is dan 80% van de aanspreekdruk van het veiligheidsventiel:

▶ Schakel het drukreduceerventiel toebehoren nr. 618 of nr. 620 voor.

Een expansievat voor sanitair water kan niet worden ingebouwd.

2.4.2 Circulatie

Wanneer de inhoud van de warm en circulatieleiding meer als 5 liter bedraagt:

▶ De circulatie over een aparte circulatie-pomp (20) aansluiten (Aparte circulatie aansluiting ZL2).

Een gelijktijdige circulatie over ZL1 en ZL2 is niet mogelijk.

▶ Schakel de circulatie in verband met afkoelingsverliezen slechts voor korte tijd niet langer dan 15 minuten in (bijvoorbeeld 's ochtends, 's middags en 's avonds).

Circulatie over voorraadsysteempomp (ZL1)

- Sluit de externe circulatiepomp aan op de circulatie-aansluiting Rp ^1/2 (ZL1) van het toebehoren nr. 823.

Wanneer de voorraadsysteempomp (3) loopt, wordt via de circulatieaansluiting (ZL1) water aangezogen. Daardoor is een circulatie zonder extra circulatiepomp (20) mogelijk.

De systeempomp (3) kan bij de gaswandketel met Bosch Heatronic en tekstdisplay ook als circulatie-pomp geprogrammeerd worden. De systeempomp (3) wordt dan ook buiten de warmteaanvraag tijdgestuurd in bedrijf gesteld.

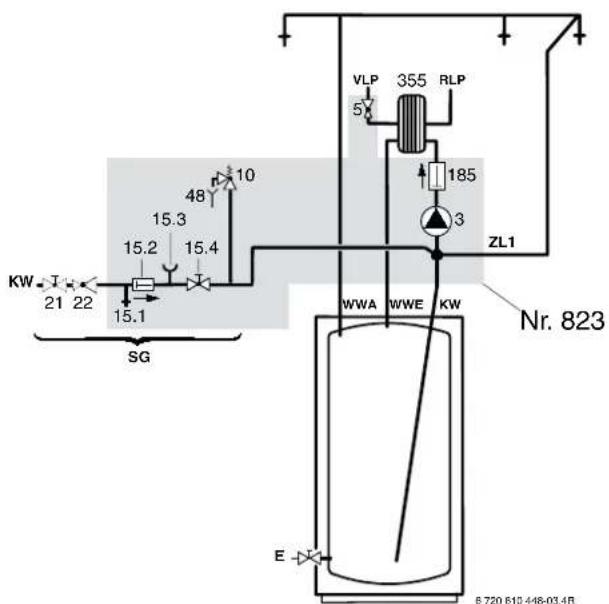

Afb. 3 Aansluitschema met circulatie ZL1

E Aftap

KW Koudwateraansluiting

RLP Retour platenwarmtewisselaar

SG Veiligheidsgroep volgens de geldende voorschriften

VLP Aanvoer platenwarmtewisselaar

WWA Warmwateruitgang

WWE Warmwateringang

ZL1 Circulatieaansluiting Rp ^1/2

3 Voorraadsysteempomp met aansluitkabelset

5 Restrictie voor platenwarmtewisselaar bij Bosch 26 HRC

10 Overdrukveiligheidsventiel 8 bar

15.1 Controleventiel

15.2 Terugstroombelemmering

15.3 Manometeraansluitstuk

15.4 Afsluitkraan

21 Afsluitkraan (bouwzijdig)

22 Drukverminderventiel (indien nodig, toebehoren)

48 Trechtersifon met draaibare opvangtrechter, wandschroefverbinding R 1

185 Terugslagklep voor koud water

355 Platenwarmtewisselaar

Circulatie over aparte circulatiepomp (ZL2)

▶ De dompelpijp ZL 102/1 (toebehoren) in de circulatieaansluiting van het voorraadsijsteem (ZL) monteren.
▶ Een voor sanitairwater geschikte circulatiepomp (20) met een terugslagventiel in de circulatieleiding (ZL2) op de circulatieaansluiting (ZL) aansluiten.

Afb. 4 Aansluitschema met circulatie ZL2

E Aftap

KW Koudwateraansluiting

RLP Retour platenwarmtewisselaar

SG Veiligheidsgroep volgens de geldende voorschriften

VLP Aanvoer platenwarmtewisselaar

WWA Warmwateruitgang

WWE Warmwateringang

ZL1 Circulatieaansluiting Rp ^1/2

ZL Circulatieaansluiting

ZL102/1 Dompelpijp voor circulatie (toebehoren)

ZL2 Aparte circulatieleiding

3 Voorraadsysteempomp met aansluitkabelset

5 Restrictie voor platenwarmtewisselaar bij Bosch 26 HRC

10 Overdrukveiligheidsventiel 8 bar

15.1 Controleventiel

15.2 Terugstroombelemmering

15.3 Manometeraansluitstuk

15.4 Afsluitkraan

20 Aparte circulatiepomp

21 Afsluitkraan (bouwzijdig)

22 Drukverminderventiel (indien nodig, toebehoren)

48 Trechtersifon met draaibare opvangtrechter, wandschroefverbinding R 1

185 Terugslagklep voor koud water

355 Platenwarmtewisselaar

2.5 Elektrische aansluiting

Gevaar: Door stroom schok!

▶ Onderbreek de spanningsvoorziening (230 V wisselstroom) naar de verwarmingsinstallatie voordat u de elektrische aansluiting tot stand brengt.

Gaswandketels met Bosch Heatronic

Afb. 5 Deksel verwijderen

Afb. 6 Afscherming verwijderen

Afb. 7 Stekker van NTC 1 (links) en NTC 2 (rechts) vaststeken

3 Inbedrijfname

3.1 Uitleg door de installateur aan de gebruiker

De installateur legt de gebruiker de werking en het gebruik van de gaswandketel en het voorraadsysteem uit.

▶ De installateur wijst de gebruiker op het belang van regelmatig onderhoud. De werking en levensduur hangen daarvan af.
- Tijdens het opwarmen komt water uit het overdruk-veiligheidsventiel. Sluit het overdrukveiligheidsventiel in geen geval af.
▶ Maak het voorraadsysteem leeg bij kans op vorst en wanneer het voorraadsysteem buiten gebruik wordt gesteld.
▶ De installateur dient alle bijgevoegde documentatie aan de gebruiker over te dragen.

3.2 In gebruik nemen

3.2.1 Algemeen

De ingebruikneming vindt plaats door de installateur of door een deskundige in opdracht van de installateur.

▶ Neem de gaswandketel in gebruik volgens de aanwijzingen van de fabrikant of de bijbehorende installatiehandleiding en de gebruiksaanwijzing.
▶ Neem het voorraadsysteem in gebruik volgens de desbetreffende installatiehandleiding.
▶ Stel het maximaal overdraagbare vermogen in volgens de installatiehandleiding van het meegeleverde toebehoren.

3.2.2 Voorraadsysteem vullen

▶ Voor het vullen van het voorraadsysteem: Spoel de leidingen, met uitzondering van het voorraadsysteem.
▶ Vul het voorraadsysteem terwijl het warmwatertappunt geopend is, tot water naar buiten komt.

Voorzichtig: Beschadiging van de voorraadsysteempomp door drooglopen!

▶ Open de handmatige ontluchter bij het vullen van de voorraadsysteempomp. De handmatige ontluchter bevindt zich boven de voorraadsysteempomp. Sluit deze pas wanneer uitsluitend water naar buiten komt.

3.2.3 Doorstroombegrenzing

▶ Voor de best mogelijke benutting van het voorraad-systeemvermogen en ter voorkoming van een voortij-dige vermenging adviseren wij de externe koudwateraanvoer naar de voorraadtank tot de vol-gende doorstroomhoeveelheid te reduceren:

• HRVS 120... = 12 l/Min.
• HRVS 160... = 16 l/Min.

3.2.4 Afstemming van de NTC-voeler bij eerste ingebruikneming

Indien in het display van het verwarmingstoestel |--| gewisseld met de aanvoertemperatuur verschijnt, functioneert de NTC-voelerafstelling gedurende ca. 7 minuten.
- Geen warmwater tappen, tot de NTC-voelerafstelling beëindigd is.

Anders wordt de afstelling herhaald.

3.3 Voorraadsysteemtemperatuur instellen

▶ Stel de gewenste warmwater temperatuur volgens de gebruiksaanwijzing van de gaswandketel in.
-of-
▶ Stel de gewenste voorraadsysteemtemperatuur in met de verwarmingsregelknop via het warmwaterprogramma volgens de bijbehorende gebruiksaanwijzing.

4 Onderhoud

4.1 Advies voor de gebruiker

- Sluit een onderhoudscontract met een erkend installatiebedrijf af. Laat onderhoud aan de gaswandketel elk jaar uitvoeren en onderhoud aan de voorraadsysteem elk jaar of elke twee jaar, afhankelijk van de waterkwaliteit ter plaatse.

4.2 Onderhoud en reparaties

▶ Er mogen alleen originele onderdelen gemonteerd worden!

4.2.1 Veiligheidsanode (magnesiumanode)

De magnesiumveiligheidsanode vormt een minimumbescherming volgens DIN 4753 voor eventuele fouten in het email.

Een eerste controle moet een jaar na de ingebruikneming plaatsvinden.

Voorzichtig: schade door corrosie! Verwaarlozing van de veiligheidsanode kan tot vroegtijdige corrosieschade lei- den.

▶ Vervang de veiligheidsanode afhankelijk van de plaatselijke waterkwaliteit elk jaar of elke twee jaar.

Veiligheidsanode controleren

▶ Verwijder de verbindingsleiding van de anode naar de boiler.
▶ Schakel daartussen in serie een stroommeetapparaat (meetbereik mA).

De stroom mag bij een opgewarmd voorraadsysteem niet minder dan 0,3 mA bedragen.

- Bij een te lage stroom en sterke slijtage van de anode: - anode onmiddellijk vervangen.

Montage van een nieuwe veiligheidsanode

▶ Bouw de anode geïsoleerd in.
▶ Breng een elektrische geleidende verbinding van de anode naar de ketel tot stand via de verbindingsleiding.

4.2.2 Platenwarmtewisselaar

De mate van kalkaanslag is afhankelijk van gebruiksduur, bedrijfstemperatuur en waterhardheid. Kalkaanslag op de platenwarmtewisselaar vermindert de opwarmcapaciteit, vergroot de energiebehoefte en verlengt de opwarmtijd.

Meer informatie vindt u in de installatiehandleiding van de gaswandketel.

4.2.3 Leegmaken en reinigen

▶ Voordat de voorraadtank wordt gereinigd of gerepareerd, moet de verbinding met het stroomnet worden onderbroken en de boiler worden leeggemaakt.
- Controleer de voorraadtank regelmatig en verwijder slib dat zich heeft afgezet.

4.2.4 Opnieuw in gebruik nemen

▶ Spoel de boiler na een reiniging of reparatie grondig door.
▶ Vul de voorraadtank zoals in hoofdstuk 3.2.2 beschreven.

4.3 Functiecontrole

Voorzichtig: een niet correct werkend veiligheidsventiel kan schade door overdruk veroorzaken!

• Controleer de werking van het veiligheidsventiel door het ventiel meermaals te openen en te sluiten.
• Sluit de onlastopening van het veiligheidsventiel niet af.

5 Fouten opsporen en verhel- pen

Verstopte aansluitingen

In combinatie met koperleidingen kunnen onder ongunstige omstandigheden door elektrochemische werking tussen de magnesium veiligheidsanode en het leidingmateriaal aansluitingen verstopt raken.

Zorg voor een elektrische scheiding tussen de aan-sluiting en de koperleidingen door gebruik te maken van schroefverbindingen met scheidingsisolatie.

Onaangename geuren en donkere kleur van het verwarmde water

Dit komt doorgaans door de vorming van zwavelwaterstof door sulfaatreducerende bacteriën. Deze komen voor in zeer zuurstofarm water en krijgen hun voeding uit het door de anode geproduceerde waterstof.

▶ Reinig de voorraadsysteemtank, vervang de veiligheidsanode en gebruik de voorraadsysteem op een temperatuur van ≥60 °C of hoger.
▶ Wanneer dit geen blijvende oplossing biedt: Vervang de magnesiumveiligheidsanode door een bouwzijdige vreemdstroomanode. De ombouwkosten zijn voor rekening van de gebruiker.

BOSCH

Robert Bosch Thermotechniek BV

Postbus 379

7300 AJ Apeldoorn

Tel.: +31 (0) 55 - 54 34 343

Fax: +31 (0) 55 - 54 34 344

www.bosch-thermotechnik.nl
