Type toestel	Gasketel voor schouwaansluiting (open verbranding)
Energiebron	Aardgas (H/L)
Toepassing	Verwarming en sanitair warm water
Maximale aanvoertemperatuur	88 °C
Instelbereik warmwatertemperatuur	40 – 60 °C
Bedrijfsdruk cv-installatie	1 – 2 bar (max. 3 bar)
Branderregeling	Modulerend
Rookgasafvoer	Via schoorsteen (natuurlijke trek)
Veiligheidsvoorzieningen	Rookgasbeveiliging (codes A2/A4), vorstbeveiliging, toetsenblokkering
Storingsindicatie	Display met storingscode en knipperende resettoets
Eco-modus	Ja (comfort- en spaarbedrijf)
Zomerbedrijf	Ja (alleen warmwater, cv-pomp uit)
Geschikt voor vloerverwarming	Ja (max. aanvoertemperatuur aanpassen)
CE-markering	Ja
Stikstofoxiden (NOx)	< 60 mg/kWh
Onderhoudsinterval	Jaarlijkse inspectie aanbevolen
Mantel reinigen	Vochtige doek, geen agressieve middelen
Omvang (bij benadering)	Hoogte ca. 750 mm, breedte ca. 400 mm, diepte ca. 350 mm

Veelgestelde vragen - Cerastar ZWR 24-7 KE BOSCH

Hoe schakel ik de ketel in of uit?

Gebruik de hoofdschakelaar [4] op het bedieningspaneel. Bij inschakelen brandt de bedrijfslamp blauw en toont het display de aanvoertemperatuur.

Hoe stel ik de warmwatertemperatuur in?

Draai de warmwatertemperatuurregelaar [9] naar de gewenste stand. Het display toont 30 seconden de ingestelde temperatuur. Kies altijd zo laag mogelijk om energie te besparen en kalkvorming te beperken.

Wat moet ik doen bij een gaslucht?

Explosiegevaar! Geen vlam of vonk veroorzaken (niet roken, geen schakelaars bedienen). Sluit de gastoevoer af, open ramen en deuren, waarschuw bewoners en verlaat het gebouw. Bel buiten de brandweer/politie/gasbedrijf.

Wat betekenen de storingscodes A2 of A4 op het display?

A2 en A4 duiden op rookgaslekkage. De rookgasbeveiliging schakelt de ketel uit. Na 20 minuten probeert de ketel opnieuw te starten. Neem bij herhaaldelijk optreden contact op met een erkend installateur.

Hoe kan ik de cv-waterdruk controleren en bijvullen?

De manometer [10] toont de bedrijfsdruk (normaal 1-2 bar). Bijvullen alleen bij koude ketel via de vulkraan (laat installateur voordoen). Maximaal 3 bar niet overschrijden.

Kan ik de ketel in de zomer alleen voor warm water gebruiken?

Ja, stel het zomerbedrijf in door de aanvoertemperatuurregelaar [12] helemaal naar links te draaien. De cv-pomp schakelt uit, maar de warmwatervoorziening blijft actief. Let op vorstbeveiliging bij kans op vorst.

Hoe activeer ik de toetsenblokkering?

Druk op de toetsblokkering [5] tot in het display een sleutelsymbool verschijnt. De toetsen (behalve hoofdschakelaar en reset) zijn dan geblokkeerd. Opnieuw indrukken tot het symbool verdwijnt om te deblokkeren.

Wat is het verschil tussen comfort- en spaarbedrijf?

In comfortbedrijf (eco-toets [6] uit) houdt de ketel constant de ingestelde warmwatertemperatuur aan. In spaarbedrijf (eco-toets aan) wordt pas opgewarmd bij warmwatervraag; met vraagaanmelding na kort openen/sluiten kraan. Spaarbedrijf bespaart gas en water.

Hoe stel ik de vorstbeveiliging in?

Laat de ketel ingeschakeld en zet de aanvoertemperatuurregelaar [12] op stand 1. Of meng antivries in het cv-water en laat het warmwatercircuit leeglopen. Raadpleeg de handleiding van de cv-regelaar voor meer details.

Hoe onderhoud ik de ketel?

Laat jaarlijks een erkend installateur de ketel inspecteren en indien nodig onderhouden. Reinig de mantel met een vochtige doek; gebruik geen scherpe of etsende reinigingsmiddelen.

GEBRUIKSAANWIJZING Cerastar ZWR 24-7 KE BOSCH

Bedieningshandleiding

CERASTAR

Gasketel voor schouwaansluiting

Warmte voor het leven - dit motto heeft bij ons een lange traditie. Warmte is voor mensen een basisbehoefte. Zonder warmte voelen wij ons niet prettig en alleen warmte maakt van een huis een gezellige thuis. Al meer dan 100 jaar ontwikkelt Junkers daarom oplossingen voor warmte, sanitair warm water en ruimteklimaat, die net zo veelzijdig zijn als uw wensen.

U heeft voor een kwalitatief hoogwaardige Junkers-oplossing gekozen en daarmee een goede keus gemaakt. Onze ketels gebruiken de meest moderne technologieën, en ze zijn betrouwbaar, energiezuinig en geruisloos. Zo kunt u rustig van de warmte genieten.

Wanneer u toch vragen heeft over uw Junkers-ketel, neem dan contact op met uw Junkers-installateur. Hij helpt u graag verder. Is de installateur een keertje niet bereikbaar? Dan staat onze servicedienst u ter beschikking.

Wij wensen u veel plezier met uw nieuw Junkers-product.

Uw Junkers-team

Inhoudsopgave

1 Uitleg van de symbolen en veiligheidsinstructies .... 5

1.1 Uitleg van de symbolen 5
1.2 Algemene veiligheidsinstructies ....6

2 Gegevens betreffende het apparaat 10

2.1 Bedoeld gebruik 10
2.2 EG-conformiteitverklaring 10
2.3 Productgegevens voor energieverbruik 10

3 Ketel voorbereiden voor gebruik 11

3.1 Overzicht van de aansluitingen 11
3.2 Open de gaskraan 12
3.3 Open de servicekranen 13
3.4 Openen deur bedieningspaneel 14
3.5 Controleer de bedrijfsdruk van de verwarming 15
3.6 CV-water bijvullen 15

4 Bediening 16

4.1 Overzicht bedieningselementen 17
4.2 Ketel in-/uitschakelen 18
4.3 Verwarming inschakelen 19
4.4 Warmwatertemperatuur instellen 20
4.5 Zomerbedrijf instellen 22
4.6 Vorstbeveiliging instellen 23
4.7 Toetsenblok inschakelen 24
4.8 Weergaven in het display 25

5 Beveiliging tegen verbrandingsgas lekkage 26

Inhoudsopgave

6 Instructies om energie te besparen 26
7 Storingen oplossen 28
8 Onderhoud 30
9 Milieubescherming/recyclage 30

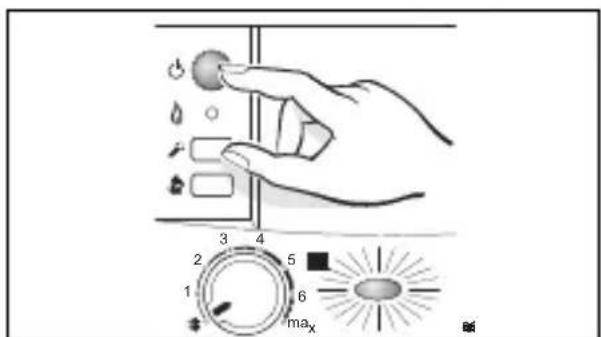

10 Beknopt bedieningsvoorschrift 31
Trefwoordenregister 32

1 Uitleg van de symbolen en veiligheidsinstructies

1.1 Uitleg van de symbolen

Waarschuwing

Veiligheidsinstructies in de tekst worden aangegeven met een gevarendriehoek.

Het signaalwoord voor de waarschuwing geeft het soort en de ernst van de gevolgen aan indien de maatregelen ter voorkoming van het gevaar niet worden nageleefd.

De volgende signaalwoorden zijn vastgelegd en kunnen in dit document worden gebruikt:

• OPMERKING betekent dat materiële schade kan ontstaan.
• VOORZICHTIG betekent dat licht tot middelzwaar lichamelijk letsel kan optreden.
• WAARSCHUWING betekent dat zwaar tot levensgevaarlijk lichamelijk letsel kan optreden.
• GEVAAR betekent dat zwaar tot levensgevaarlijk lichamelijk letsel zal optreden.

Belangrijke informatie

Belangrijke informatie zonder gevaar voor mens of materialen wordt met het nevenstaande symbool gemarkeerd.

Aanvullende symbolen

Symbool Betekenis

▶ Handeling

→ Verwijzing naar een andere plaats in het document

- Opsomming

1.2 Algemene veiligheidsinstructies

Instructies voor de doelgroep

Deze gebruiksinstructie is bedoeld voor de eigenaar van de cv-installatie.

De instructies in alle handleidingen moeten worden aangehouden. Indien deze niet worden aangehouden kan materiële schade en lichamelijk letsel en zelfs levensgevaar ontstaan.

▶ Lees de gebruiksinstructies (cv-toestel, regelaar enz.) voor de bediening en be-waar deze zorgvuldig.
▶ Houd de veiligheids- en waarschuwingsinstructies aan.

Gebruik volgens de voorschriften

Het product mag alleen worden gebruikt voor het verwarmen van cv-water en voor de warmwatervoorziening in gesloten warmwaterverwarmingssystemen.

Ieder ander gebruik komt niet overeen met de voorschriften. Daaruit resulterende schade valt niet onder de fabrieksgarantie.

Handelswijze bij gaslucht

Bij ontsnappend gas bestaat explosiegevaar. Respecteer bij gasgeur de volgende gedragsregels.

▶ Voorkom vlam- of vonkvorming:
- Niet roken, geen aanstekers en lucifers gebruiken.
- Bedien geen elektrische schakelaars, trek geen stekkers uit het stopcontact.
- Telefoneer niet en bel niet aan.

▶ Sluit de gastoevoer af via de hoofdafsluiter of op de gasmeter.

▶ Ramen en deuren openen.

▶ Waarschuw alle bewoners en verlaat het gebouw.

▶ Voorkom dat derden het gebouw betreden.

▶ Neem buiten het gebouw contact op met brandweer, politie en gasbedrijf.

Levensgevaar door vergiftiging met rookgassen

Bij ontsnappend rookgas bestaat levensgevaar. Houd bij beschadigde of lekkende rookgasafvoerbuizen of bij gasgeur de volgende gedragsregels aan.

▶ Warmtebron uitschakelen.
▶ Ramen en deuren openen.
▶ Eventueel alle bewoners waarschuwen en verlaat het gebouw.
▶ Voorkom dat derden het gebouw betreden.
▶ Neem contact op met een erkend installateur.
▶ Gebreken direct laten oplossen.

Inspectie en onderhoud

Ontbrekend of gebrekkig onderhoud, inspectie of onderhoud kan materiële schade en/of lichamelijk letsel tot zelfs levensgevaar veroorzaken.

▶ Laat de werkzaamheden alleen uitvoeren door een erkend installateur.
▶ Gebreken direct laten oplossen.
▶ Laat de cv-installatie eenmaal per jaar door een installateur inspecteren en indien nodig de noodzakelijke onderhouds- en reinigingswerkzaamheden laten uitvoeren.
▶ Warmtebron minimaal elke twee jaar laten reinigen.
▶ We raden aan om een contract af te sluiten voor een jaarlijkse inspectie en een behoefteafhankelijk onderhoud met een erkend installateur.

Ombouw en reparatie

Verkeerde veranderingen aan het toestel of andere delen van de cv-installatie kunnen persoonlijk letsel en/of materiële schade tot gevolg hebben.

▶ Laat de werkzaamheden alleen uitvoeren door een erkend installateur.
▶ Verwijder nooit de mantel van het toestel.
▶ Voer geen veranderingen uit aan het toestel of andere delen van de cv-installatie.
▶ Uitloop van de veiligheidskleppen nooit afsluiten. CV-installaties met boiler: tijdens het opwarmen kan water uit de veiligheidsklep van de boiler komen.

Open bedrijf

De opstellingsruimte moet voldoende zijn geventileerd, wanneer de ketel de verbrandingslucht onttrekt aan de ruimte

▶ Voorkom dat be- en ontluchtingsopeningen in deuren, ramen en muren worden afgesloten of verkleind.
▶ Waarborg dat aan de ventilatie-eisen wordt voldaan in overleg met een installateur:
- bij bouwkundige veranderingen (bijv. vervangen van ramen en deuren)
- bij inbouw naderhand van apparaten met afvoerlucht naar buiten toe (bijv. afvoerluchtventilatoren, keukenventilatoren of airconditioningapparaten).

Verbrandingslucht/kamerlucht

De lucht in de opstellingsruimte moet vrij zijn van ontbrandbare of chemisch agressieve stoffen.

• Gebruik of bewaar geen licht ontvlambare of explosieve materialen in de nabijheid van de ketel (papier, benzine, verdunningen, verf, enz.).
• Gebruik of bewaar geen corrosieve stoffen in de nabijheid van de ketel (oplosmiddelen, lijm, chloorhoudende reinigingsmiddelen, enz.).

Veiligheid van huishoudelijke en soortgelijke elektrische apparaten

Ter voorkoming van gevaar door elektrische apparatuur gelden conform EN 60335-1 de volgende instructies:

"Deze ketel kan door kinderen vanaf 8 jaar en ouder en door personen met verminderde fysische, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis worden gebruikt, wanneer deze onder toezicht staan of voor wat betreft het veilig gebruik van de ketel zijn geïinstrueerd en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met de ketel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd."

"Wanneer de netaansluitkabel wordt beschadigd, moet deze door de fabrikant of haar servicedienst of een gekwalificeerde persoon worden vervangen, om gevaar te vermijden."

2 Gegevens betreffende het apparaat

2.1 Bedoeld gebruik

Deze verwarmingsketel op basis van natuurlijke trek mag enkel worden gekoppeld aan een rookafvoerkanaal dat wordt gedeeld tussen verschillende woningen in bestaande gebouwen dat de verbrandingsresten afvoert tot buiten de kamer waarin de verwarmingsketel staat. Hij haalt de verbrandingslucht rechtstreeks uit de kamer en bevat een trekonderbreker. Gezien de lagere efficiëntie van deze ketel moet elk ander gebruik ervan worden vermeden en zal een dergelijk gebruik resulteren in hoger energieverbruik en hogere gebruikskosten.

De ketel mag alleen in gesloten warmwater-cv-systemen conform EN 12828 worden gemonteerd.

Een andere toepassing is niet voorgeschreven. Daaruit resulterende schade valt niet onder de fabrieksgarantie.

Het bedrijfsmatig en industrieel gebruik van de ketels voor het opwekken van proceswarmte is uitgesloten.

Instructies betreffende de toegestane bedrijfsomstandigheden zijn in de hoofdstukken van de montage- en onderhoudshandleiding voor de installateur genoemd.

2.2 EG-conformiteitverklaring

Dit product voldoet qua constructie en werking aan de Europese richtlijnen evenals aan de bijkomende nationale vereisten. De conformiteit wordt aangetoond door het CE-kenmerk.

De conformiteitverklaring van het product kunt u aanvragen. Neem daarvoor contact op met het adres vermeld op de achterkant van deze handleiding.

Het vastgestelde gehalte stikstofoxiden in het rookgas is minder dan 60 mg/kWh.

2.3 Productgegevens voor energieverbruik

De productgegevens voor energieverbruik vindt u in de installatie- en onderhoudsinstructie voor de installateur.

3 Ketel voorbereiden voor gebruik

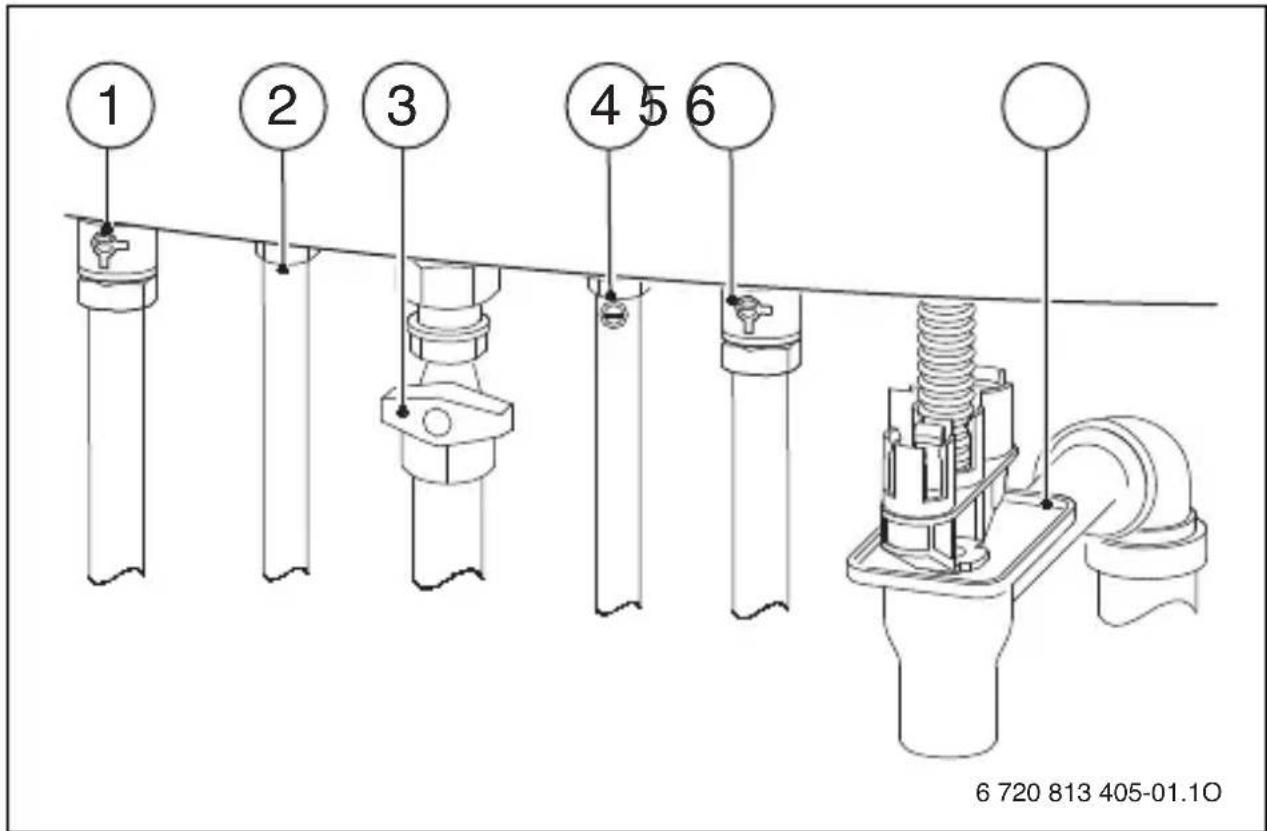

3.1 Overzicht van de aansluitingen

Afb. 1

[1] CV-aanvoerkraan
[2] Warm water
[3] Gaskraan (gesloten)
[4] Afsluitkraan sanitair water
[5] CV-retourkraan
[6] Trechtersifon (toebehoren)

3.2 Open de gaskraan

▶ Greep naar links draaien tot de aanslag.

Bij geopende gaskraan wijst de greep in de doorstroomrichting.

Afb. 2 Open de gaskraan

3.3 Open de servicekranen

▶ Verdraai de servicekranen met een schroevendraaier, tot de kerf in de door-stroomrichting wijst.

Afb. 3

3.4 Openen deur bedieningspaneel

Afb. 4

3.5 Controleer de bedrijfsdruk van de verwarming

De bedrijfsdruk bedraagt normaal gesproken 1 tot 2 bar.

Wanneer een hogere bedrijfsdruk nodig is, krijgt u deze waarde van uw installateur.

Afb. 5

3.6 CV-water bijvullen

Het bijvullen van het cv-water is voor iedere cv-installatie verschillend. Laat daarom de installateur het bijvullen voordoen.

OPMERKING: Schade aan de ketel door koud water!

Bij het bijvullen van cv-water kunnen spanningsscheuren in de hete warmtewisselaar ontstaan.

▶ Vul cv-water alleen bij in een koude ketel.

De maximale druk van 3 bar mag ook bij de maximale temperatuur van het cv-water niet worden overschreden. Bij het overschrijden opent het overstortventiel, tot de bedrijfsdruk weer binnen het normale bereik ligt.

4 Bediening

Deze gebruikershandleiding heeft alleen betrekking op de ketel. Afhankelijk van de gebruikte cv-regelaar zijn een aantal functies in de bediening verschillend.

Voor een cv-regeling kunnen de navolgende mogelijkheden worden gebruikt:

• weersafhankelijke regelaar in de ketel ingebouwd, → afb. 7, [13].
- Weersafhankelijke regelaar, extern gemonteerd
- Kamertemperatuurgestuurde regelaar

Andere instructies vindt u in de bedieningshandleiding van de cvregelaar.

Op pagina 31 vindt u een beknopte bedieningshandleiding voor de ketel. Na het lezen van de bedieningshandleiding kunt u de beknopte bedieningshandleiding naar buiten vouwen en in de houder van de ketel bewaren.

4.1 Overzicht bedieningselementen

Afb. 7
[1] Schoorsteenvegertoets voor de installateur (zie installatiehandleiding)
[2] Servicetoets voor de installateur (zie installatiehandleiding)
[3] Controlelamp branderbedrijf
[4] Aan/uit-schakelaar
[5] Toetsblokkering
[6] eco-toets
[7] Resettoets
[8] Display
[9] Warmwater-temperatuurregelaar
[10] Manometer
[11] Bedrijfslamp
[12] Aanvoertemperatuurregelaar
[13] Hier kan een weersafhankelijke regeling of een schakelklok zijn ingebouwd (toebehoren)

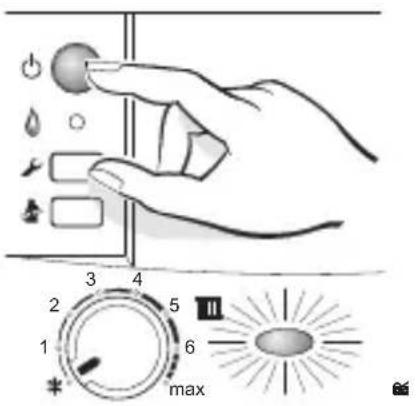

4.2 Ketel in-/uitschakelen

Inschakelen

▶ Schakel de hoofdschakelaar in.

De bedrijfslamp brandt blauw en het display toont de aanvoertemperatuur van het cv-water.

▶ Ketel via hoofdschakelaar uitschakelen.

De bedrijfslamp gaat uit.

▶ Wanneer de ketel langere tijd buiten bedrijf wordt gesteld: vorstbeveiliging respecteren (→ hoofdstuk 4.6).

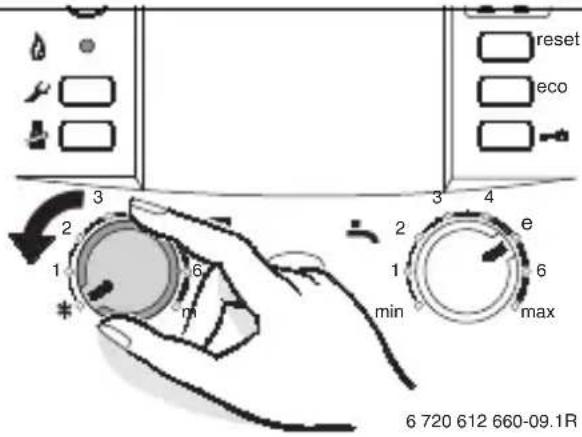

4.3 Verwarming inschakelen

De maximale aanvoertemperatuur kan op de aanvoertemperatuurregelaar op de cv-in- stallatie worden ingesteld. De actuele aanvoertemperatuur wordt in het display getoond.

Instelling aanvoertempe-ratuurregelaar III	Aanvoertemperatuur Toepassingsvoorbeeld
1 circa 35 °C
2 circa 44 °C Vloerverwarming
3 circa 52 °C
4 circa 60 °C
5 circa 68 °C Radiatorenverwarming
6 circa 75 °C
max circa 88 °C Convectorverwarming

Tabel 2

Respecteer bij vloerverwarmingen de maximaal toegestane aan-voertemperatuur.

▶ Verdraai de aanvoertemperatuurregelaar, om de maximale aanvoertemperatuur in te stellen.

Afb. 9

Wanneer de brander in bedrijf is, brandt de controlelamp.

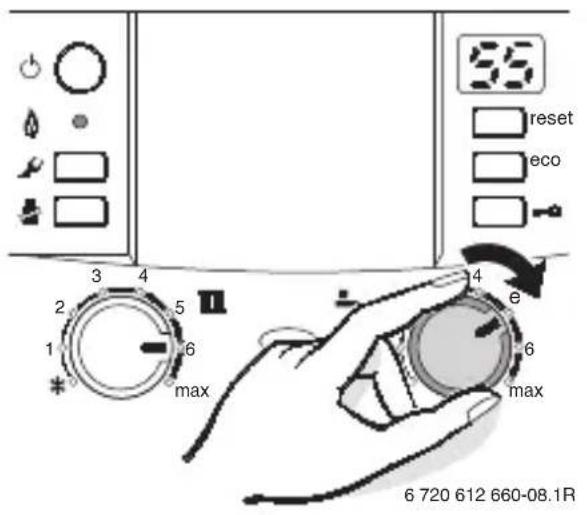

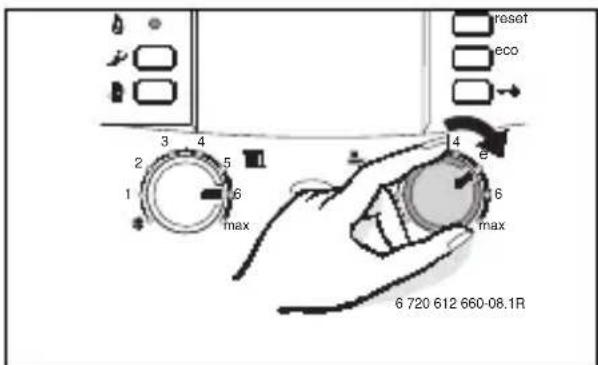

4.4 Warmwatertemperatuur instellen

▶ Warmwatertemperatuur op warmwatertemperatuurregelaar instellen.

Op het display knippert gedurende 30 seconden de ingestelde warmwatertemperatuur.

Afb. 10

Warmwatertemperatuurregelaar Warmwatertemperatuur
min circa 40 °C
e circa 55 °C
max circa 60 °C

Tabel 3

Kies de warmwatertemperatuur altijd zo laag mogelijk.

een lage instelling op de temperatuurregelaar betekent een grote energiebesparing.

Bovendien veroorzaken hoge warmwatertemperaturen extra ver-kalking waardoor de goede werking van de ketel wordt beïnvloed (bijv. langere opwarmtijden of lagere opbrengst).

eco-toets

Door indrukken van de eco-toets kan tussen comfortbedrijf en spaarbedrijf worden gekozen.

- Comfortbedrijf

De ketel wordt constant op de ingestelde temperatuur gehouden. Daardoor ontstaat een korte wachttijd bij warmwatervraag. Daarom schakelt de ketel ook in, wanneer geen warm water wordt afgenomen.

- Spaarbedrijf

- Een opwarming tot de ingestelde temperatuur volgt pas, zodra warm water wordt afgenomen.

- Met vraagaanmelding

Door het kort openen en sluiten van de warmwaterkraan verwarmt het water tot de ingestelde temperatuur.

De vraagaanmelding maakt maximale gas- en waterbesparing mogelijk.

4.5 Zomerbedrijf instellen

De cv-pomp en daarmee de verwarming zijn uitgeschakeld. De warmwatervoorziening en de voedingsspanning voor cv-regeling en schakelklok blijven behouden.

OPMERKING: Bevriezingsgevaar cv-installatie. In zomerbedrijf alleen vorstbeveiliging van de ketel.

▶ Respecteer bij vorstgevaar de vorstbeveiliging (→ hoofdstuk 4.6).

▶ Stand van de aanvoertemperatuurregelaar noteren.
▶ Aanvoertemperatuurregelaar geheel naar links draaien.

Afb. 11

Meer instructies vindt u in het bedieningsvoorschrift van de cv-regelaar.

4.6 Vorstbeveiliging instellen

Vorstbeveiliging voor de cv-installatie:

▶ Ketel ingeschakeld laten, aanvoertemperatuurregelaar minimaal op stand 1.

Afb. 12

-of-

Wanneer u de ketel uitgeschakeld wilt laten:

- Antivries in het cv-water mengen (zie installatiehandleiding) en sanitair warmwatercircuit leeg laten lopen.

Meer instructies vindt u in het bedieningsvoorschrift van de cv-regelaar.

4.7 Toetsenblok inschakelen

De toetsblokkering werkt in op de aanvoertemperatuurregelaar, de warmwatertemperatuurregelaar en alle toetsen behalve de hoofdschakelaar en resettoets.

Toetsenblokkering inschakelen:

▶ Druk de toets in tot in het display afwikkelend en de aanvoertemperatuur wordt getoond.

Afb. 13

Toetsenblokkering uitschakelen:

▶ Toets indrukken tot in het display alleen nog de aanvoertemperatuur wordt getoond.

4.8 Weergaven in het display

Display Beschrijving
	Inspectie nodig.
	Toetsblokkering actief (→ hoofdstuk 4.7).
	CV-pomp is geblokkeerd (→ hoofdstuk 7).
	Ontluchtingsfunctie actief (circa 4 minuten).
	Ontoelaatbaar snelle stijging van de vertrektemperatuur.De verwarming wordt gedurende 2 minuten onderbroken.
	Droogfunctie (dry function). Wordt getoond, wanneer opde weersafhankelijke verwarmingsregelaar de chapedroog-functie is geactiveerd, zie bedieningshandleiding van deverwarmingsregelaar.
z. B. Storingscode (→ hoofdstuk 7)

Tabel 4

5 Beveiliging tegen verbrandingsgas lekkage

De ketel heeft twee rookgasbeveiligingen

Bij rookgasafvoer uit de trekonderbreker schakelt de rookgasbeveiliging de ketel uit.

Op het display verschijnt A4.

Bij de rookgasafvoer uit de verbrandingskamer schakelt de rookgasbeveiliging de ketel uit. In het display verschijnt A2.

Na 20 minuten gaat de ketel weer automatisch in bedrijf.

GEVAAR: Door ontsnappend rookgas.

▶ Rookgasbeveiliging nooit losmaken of in de houder verbui-gen.

Wanneer deze uitschakeling vaker optreedt:

▶ Contact opnemen met een erkend installateur of met de servicedienst en de storing en de toestelgegevens doorgeven (→ pagina 29).

6 Instructies om energie te besparen

Zuinig verwarmen

De ketel is zo geconstrueerd dat het gasverbruik en de belasting voor het milieu zo laag mogelijk zijn en het comfort zo groot mogelijk is. Overeenkomstig de actuele warmtebehoefte van de woning wordt de gastoevoer naar de brander geregeld. Wanneer de warmtebehoefte minder wordt, werkt de ketel verder op een lagere temperatuur. De installateur noemt dit een modulerende regeling.

Door de modulerende regeling worden de temperatuurvariaties gering en de warmteverdeling in de ruimten gelijkmatig. Zo is het best mogelijk dat de ketel langere tijd in bedrijf is, maar toch minder gas verbruikt dan een ketel die constant in- en uitschakelt.

Inspectie en onderhoud

Om te waarborgen dat het gasverbruik en de milieubelasting over langere tijd zo laag mogelijk blijven, adviseren wij u bij een installateur of de dienst na verkoop My Ser-

vice een onderhouds- en inspectiecontract af te sluiten voor jaarlijkse inspectie en behoefte-afhankelijk onderhoud.

CV-regeling

Gebruik een Junkers-regeling.

Radiatorkranen

Om de gewenste kamertemperatuur te bereiken, opent u de radiatorkranen volledig. Pas wanneer na langere tijd de temperatuur niet wordt bereikt, kunt u op de regelaar de gewenste kamertemperatuur veranderen.

Vloerverwarming

Stel de aanvoertemperatuur niet hoger in, dan de door de fabrikant aanbevolen maximale aanvoertemperatuur.

Ventileren

Laat de ramen niet open staan. Anders wordt constant warmte aan de ruimte ont-trokken, zonder dat de kamerlucht noemenswaardig wordt ververst. Beter is om het raam gedurende korte tijd helemaal open te zetten.

Draai tijdens het ventileren de radiatorkranen dicht.

Warm water

Kies de warmwatertemperatuur altijd zo laag mogelijk.

Een lagere instelling op de temperatuurregelaar betekent een grote energiebesparing.

Bovendien veroorzaken hoge warmwatertemperaturen extra kalkaanslag en hebben zo een negatieve invloed op de werking van de ketel (bijvoorbeeld langere opwarmtijden of minder capaciteit).

Sanitaire circulatiepomp

Stel een eventueel aanwezige sanitaire circulatiepomp voor warm water via een tijdprogramma in op de individuele behoeften (bijv. ochtend, middag, avond).

7 Storingen oplossen

De elektronica bewaakt alle veiligheids-, regel- en besturingscomponenten.

Wanneer tijdens de werking een storing optreedt, weerklinkt en waarschuwingssignaal en knippert de werkingscontrolelamp.

Het display toont een storingscode (bijvoorbeeld) en de resettoets kan knippe-ren.

Wanneer de resettoets knippert:

Druk de resettoets in en houdt deze ingedrukt, tot het display aangeeft. De ketel gaat weer in bedrijf en de aanvoertemperatuur wordt getoond.

Wanneer de resettoets niet knippert:

▶ Ketel uit- en weer inschakelen. De ketel gaat weer in bedrijf en de aanvoertemperatuur wordt getoond.

Wanneer de storing zich niet laat resetten:

▶ Contact opnemen met een erkend installateur of met de servicedienst en de storingscode en de ketelgegevens doorgeven.

Een overzicht van aanduidingen in het display vindt u op blz. 25.

Storingen oplossen

Ketelgegevens

Wanneer u met de servicedienst contact opneemt, is het een voordeel, exacte speci- ficaties van uw ketel bij de hand te hebben.

Deze specificaties vindt u op de typeplaat of op de sticker op de ketel.

Ketelidentificatie (bijvoorbeeld Cerastar ZWR 24-7 KE)

Serienummer:

Datum inbedrijfstelling:

Installateur installatie:

8 Onderhoud

Inspectie en onderhoud

De eigenaar is verantwoordelijke voor de veiligheid en milieuvriendelijkheid van de cv-installatie.

Sluit een onderhouds- en inspectiecontract af voor jaarlijkse inspectie en behoefteafhankelijk onderhoud met een erkend installateur. Daarmee verzekert u zich van een hoog rendement bij een milieuvriendelijke verbranding.

Mantel reinigen

Wrijf de mantel schoon met een vochtige doek. Geen scherpe of etsende reinigingsmiddelen gebruiken

9 Milieubescherming/recyclage

Milieubescherming is een ondernemingsprincipe van de Bosch-groep.

Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetten en voorschriften op het gebied van de milieubescherming worden strikt aangehouden.

Ter bescherming van het milieu gebruiken wij, rekening houdend met bedrijfseconomische gezichtspunten, de best mogelijke techniek en materialen.

Verpakking

Voor wat de verpakking betreft, nemen wij deel aan de nationale verwerkingssystemen, die een optimale recyclage waarborgen.

Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden hergebruikt.

Oude ketel

Oude ketels bevatten materialen, die hergebruikt kunnen worden.

De modules kunnen gemakkelijk worden gescheiden en de kunststoffen zijn gemarkeerd. Daardoor kunnen de verschillende componenten worden gesorteerd en voor recyclage worden aangeboden.

10 Beknopt bedieningsvoorschrift

Ketel in-/uitschakelen

CV-regelaar (toebehoren) instellen

Zie gebruikershandleiding van de cv-regelaar.

Toetsenblok inschakelen

Sanitair warmwatertemperatuur in- stellen

WAARSCHUWING:

Verbrandingsgevaar!

▶ Temperatuur maximaal op "e" instellen.

Vorstbeveiliging instellen

Trefwoordenregister

A

Afval....30

B

Bediening....16

Bedoeld gebruik.... 10

Beveiliging tegen verbrandingsgas lekkage.... 26

C

CV-regelaar 31

E

eco-toets 21

EG-conformiteitverklaring 10

Energieverbruik 10

G

Gebruik volgens de voorschriften 6

Gegevens betreffende de ketel

- EG-conformiteitverklaring.... 10

Gegevens betreffende het apparaat 10

- Bedoeld gebruik 10

|

Inschakelen

- Ketel ....18, 31

- Verwarming ....19, 31

Instructies om energie te besparen 26

K

Ketel inschakelen 18,31

Ketel uitschakelen ....18, 31

M

Milieubescherming 30

0

Oude ketel 30

Overzicht bedieningselementen....17

P

Productgegevens voor energieverbruik ....10

R

Recyclage 30

s

Sanitair warmwatertemperatuur instellen....31

Storingen 28

Storingsmelding 28

T

Toetsblokkering.... 24, 31

U

Uitschakelen

- Ketel....18,31

- Verwarming....19,31

V

Verpakking 30

Verwarming in-/uitschakelen 19,31

Vorstbeveiliging.... 23, 31

W

Warmwatertemperatuur instellen....31

Z

Zomerbedrijf....22

Notities

Notities

JUNKERS
