Type product	Kassa (cassieregister)
Merk	Casio
Model	130CR-M
Afmetingen (B x D x H)	Ong. 380 x 320 x 250 mm
Gewicht	Ong. 4,5 kg
Voeding	230V AC, 50/60 Hz
Stroomverbruik	Ong. 30 W
Display	LCD-scherm, 2 regels
Printen	Thermische bonprinter
Papierbreedte	57 mm
Functies	Verkoop, retour, BTW-berekening, korting, betalingen (contant, pin, creditcard)
Programmeerbare toetsen	30 programmeerbare artikelen
Geheugen	Batterij-backup voor instellingen
Onderhoud	Regelmatig reinigen van printerkop en toetsen met zachte doek
Reiniging	Geen agressieve schoonmaakmiddelen gebruiken; droge doek aanbevolen
Veiligheid	Gebruik alleen goedgekeurde adapter; houd apparaat uit de buurt van water
Onderdelen	Bonrol, inktrand (indien van toepassing), adapter
Repareerbaarheid	Neem contact op met erkende servicecentra voor reparaties
Garantie	2 jaar (standaard)
Gebruiksinstructies	Download gratis handleiding op notice-facile.com

Veelgestelde vragen - 130CR-M CASIO

Hoe vervang ik de bonrol?

Open de printerklep, verwijder de oude rol, plaats de nieuwe rol met het papier naar boven, en sluit de klep tot deze vastklikt. Druk op FEED om het papier te laden.

Hoe stel ik de datum en tijd in?

Houd de CLK-toets ingedrukt tot het display knippert. Voer de datum in formaat DD-MM-JJ in en druk op ENTER. Herhaal voor de tijd in HH:MM.

Hoe programmeer ik een artikel?

Druk op PGM, voer het artikelnummer in, druk op PRICE en voer de prijs in. Bevestig met ENTER. U kunt ook BTW-tarief instellen.

Wat moet ik doen als de printer niet afdrukt?

Controleer of de bonrol correct is geplaatst en of de printerklep goed gesloten is. Reinig de printerkop met een zachte doek. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe voer ik een retourzending uit?

Druk op de RETURN-toets, voer het artikelnummer en de retourprijs in, en bevestig met ENTER. De kassa verwerkt de terugbetaling.

Wat betekenen de foutmeldingen op het display?

Veelvoorkomende meldingen: 'PAPER END' (papier op), 'ERROR' (verkeerde invoer), 'BATTERY LOW' (lege back-upbatterij). Raadpleeg de handleiding voor een volledige lijst.

Hoe reinig ik de kassa?

Gebruik een zachte, droge doek om het oppervlak en het display schoon te maken. Vermijd vloeistoffen en agressieve reinigingsmiddelen. Reinig de printerkop voorzichtig met een speciale reinigingskaart.

Kan ik de kassa op batterijen gebruiken?

Nee, de kassa werkt op netspanning. De interne batterij is alleen voor het behoud van instellingen bij stroomuitval.

Hoe reset ik de kassa naar fabrieksinstellingen?

Schakel de kassa uit, houd de CLK en PGM toetsen tegelijkertijd ingedrukt, en schakel de kassa weer in. Laat de toetsen los wanneer 'CLr' verschijnt. Dit wist alle geprogrammeerde gegevens.

Waar vind ik de handleiding voor de Casio 130CR-M?

U kunt de handleiding gratis downloaden in PDF-formaat op notice-facile.com. Zoek naar 'Casio 130CR-M' en kies de Nederlandse versie.

GEBRUIKSAANWIJZING 130CR-M CASIO

Eenvoudig in gebruik!

Hartelijk dank voor de aankoop van dit CASIO kassaregister.

De opstart is SNEL en SIMPEL!

Deel-1 van deze gebruikershandleiding helpt u om snel te starten.

Van zodra u de opstart operaties beheerst, zal u allicht de andere functies in deel-2 willen bestuderen.

Originele verpakking

Indien deze kassa zou moeten teruggebracht worden naar de zaak waar ze werd aangekocht, dan moet ze verpakt zijn in de originele verpakking.

Omgeving

Plaats de kassa op een vlakke, stabiele oppervlakte; weg van warmtebronnen of direct zonlicht, vochtigheid of stof.

Stroomvoorziening

Uw kassa is ontworpen om te gebruiken met een constante spanning van 230 volt.

Onderhoud

Poets uw kassa met een zachte doek, die bevochtigd werd met een oplossing van een mild neutraal detergent en water, en wring ze uit.

Zorg er voor dat uw doek goed uitgewrongen is om te vermijden dat de printer wordt beschadigd.

Gebruik nooit verfverdunner, benzeen, of andere oplossingen.

Voorzorgsmaatregelen inzake veiligheid

• Om dit product veilig en correct te gebruiken, lees grondig dit handboek en werk zoals geinstrueerd. Gelieve na het lezen van deze gids, hem te bewaren voor een gemakkelijke verwijzing.
  Gelieve rekening te houden met alle informatie voor een toekomstige verwijzing.
• Volg de waarschuwingen, die op hetproduct worden vermeld.

Betreft de pictogrammen

In deze gids worden diverse pictogrammen gebruikt om een veilig gebruik van deze kassa te benadrukken, verwondigen te voorkomen bij de bedienden, schade te vermijden aan uw bezittingen en uw kassa.

De pictogrammen en de definities worden hieronder beschreven.

Wijst erop dat er een risico bestaat voor ernstige verwonding of dood, bij verkeerd gebruik.

Wijst erop dat een verwonding of schade kan voortvloeien bijverkeerd gebruik.

Voorbeelden pictogrammen

Om de aandacht te vestigen op risico's en schade, worden del volgende types van pictogrammen gebruikt.

Het △ symbool betekent dat het één of ander symbool de aandacht trekt (metwaarschuwing). In deze driehoek wordt het type van te nemen voorzorgsmaatregelen (elektrische schok, in dit geval) vermeld.

Het Ⓧ symbool duidt een verboden actie aan. In dit symbool wordt het type van verboden acties (demontage, in dit geval) vermeld.

Het ● symbool duidt een beperking aan. In dit symbool wordt het type van beperking (verwijderen van de stroomstekker uit het stopcontact, in dit geval) vermeld.

Opgepast!

Hoe omgaan met de kassa

Indien de kassa defect is, begint te roken of een vreemde geur verspreidt of abnormaal reageert, sluit dan direct de stroom af en trek de stroomstekker uit het stopcontact. Verder gebruik kan brandgevaar en electrische schokken veroorzaken.

- Contacteer uw CASIO-kassa-verdeler.

Plaats geen vloeistoffen dichtbij de kassa en laat niet toe dat vreemde middelen er in komen. Indien water of andere middelen in de kassa zou terecht kommen, sluit dan direct de stroom af en trek de stroomstekker uit het stopcontact. Verder gebruik kan kortsluiting, brand en elektrische schokken veroorzaken.

- Contacteer uw CASIO-kassa-verdeler.

Indien u de kassa laat vallen en het beschadigt, sluit dan direct de stroom af en trek de stroomstekker uit het stopcontact. Verder gebruik kan kortsluiting, brand en elektrische schokken veroorzaken.

- Proberen om de kassa zelf te herstellen is uiterst gevaarlijk. Contacteer uw CASIO-kassa-verdeler.

! Opgepast!

Probeer nooit om de kassa te demonteren of te wijzigen. Componenten met hoog voltage binnen in de kassa kunnen brandgevaar of elektrische schokken veroorzaken.

- Contacteer uw CASIO-kassa-verdeler voor alle herstellingen en onderhoud.

Stroomstekker en AC stopcontact

Gebruik enkel een veilig AC electrisch stopcontact. Het gebruik van een stopcontact met een andere voltage veroorzaakt het gevaar van defect, vuur en elektrische schokken. Het overbelasten van de stroomstekker veroorzaakt oververhitting en vuur.

Wees zeker dat de stroomstekker er correct in steekt. Losse stekkers veroorzaken het gevaar op elektrische schokken, overhitting en vuur.

- Gebruik de kassa niet als de stekker beschadigd is. Nooit plaatsen in een los stopcontact.

Gebruik een droge doek om het stof van de stroomstekker te verwijderen. Vochtigheid kan slechte isolatie veroorzaken en zo zorgen voor elektrische schokken en vuur, indien het stof blijft op de stroomstekker.

Nooit de stroomkabel of stekker beschadigen, en nooit trachten te wijzigen. Het gebruik van een beschadigde stroomkabel kan een verslechtering van de isolatie, blootstelling van de bekabeling, en kortsluiting veroorzaken, wat kan leiden tot elektrische schokken en vuur.

- Contacteer uw CASIO-kassa-dealer wanneer de stroomkabel of stekker een herstelling vereist.

! Opgepast!

Plaats uw kassa niet op een onstabiel of oneffen ondergrond. Dit zou de kassa kunnen doen — vooral wanneer de lade open is — vallen, met als gevolg een defect, vuur, en elektrische schokken.

Plaats de kassa niet in de volgende plaatsen.

• Plaatsen waar er een hoge vochtigheidsgraad of heel veel stof is, of direct in de buurt van hete of koude lucht.
• Plaatsen blootgesteld aan direct zonlicht, in een dicht motorvoertuig, of andere plaatsen onderhevig aan zeer hoge temperaturen.

De bovenstaande condities kunnen defecten veroorzaken, met gevaar tot vuur als gevolg.

Bedek geen kromming van de stroomkabel, laat niet toe dat het tussen meubilair wordt gekneld, en plaats nooit zware voorwerpen op de stroomkabel. Dit alles kan kortsluiting of een breuk in de stroomkabel veroorzaken, met mogelijk vuur en elektrische schokken voor gevolg.

Grijp de stekker vast wanneer u de stroomkabel uit het stopcontact trekt. Trekken aan de kabel kan deze beschadigen, de bekabeling breken, of kortsluiten, met mogelijk vuur en elektrische schokken voor gevolg.

Raak nooit de stekker aan met natte handen. Dit kan elektrische schokken veroorzaken. Trekken aan de kabel kan deze beschadigen, de bekabeling breken, of kortsluiten, met mogelijk vuur en elektrische schokken voor gevolg.

Inhoud

Leer uw kassa kennen 6

Dagtaak 8

Deel-1 SNELLE START ....

(U heeft reeds een goede basiskennis bij het lezen van de volgende delen)

1. Initialisatie 9
2. Selecteer het formaat van de datum en decimaal stelsel 9
3. Papier plaatsen 10
4. Basis programmatie voor SNELLE START - TIJD/DATUM 11
5. Basishandelingen na basis programmatie ....12
6. Dagelijks rapport 15

Deel-2 EXTRA FUNCTIONS....

(Gelieve deze delen te lezen, indien u het gebruik van uw kassa wil uitbreiden.)

1. Diverse programmaties .... 17
2. Diverse handelingen 28

Deel-3 REKENMACHINE FUNCTIE......

1. Rekenmachine 34

Deel-4 BELANGRIJKE INFORMATIE ....

1. Problemen oplossen 36
2. Specifications 36

Voor u start

Leer uw kassa kennen

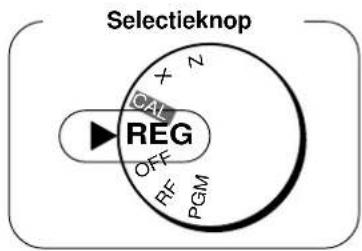

De positie van de selectieknop bepaalt welke handelingen u kan uitvoeren op de kassa.

PGM RF OFF REG CAL X Z

Opmerking:

Een fout wordt gemeld (E01 aangegeven) wanneer de selectie knop wordt gewijzigd tijdens de registratie.

OFF

In deze positie ligt de kassa af.

REG (Register)

Deze positie wordt gebruikt voor de registratie van normale transacties.

RF (Refund)

Deze positie wordt gebruikt voor de registratie van terugnames.

CAL (Calculator)

Deze positie wordt gebruikt voor het rekentoestel.

PGM (Programming)

Deze positie wordt gebruikt voor de programmatie van de kassa.

X (Read)

Deze positie wordt gebruikt voor het afdrukken van de dagelijkse totalen zonder opnulzetting.

Z (Reset)

Deze positie wordt gebruikt voor het afdrukken van de dagelijkse totalen met opnulzetting.

Scherm

Telkens u een prijs intikt op een departementstoets, verschijnt het departementsnummer hier.

② PLU Nummer

Telkens u een PLU registreert, verschijnt het PLU nummer hier.

③ Aantal herhalingen

Wanneer u een "herhaal registratie" doet (blz 12), verschijnt het aantal herhalingen hier. Opgepast slechts één cijfer wordt getoond voor het aantal herhalingen.

④ Numerieke waarden

Ingevoerde waarden (prijzen of aantallen) en berekende totalen (subtotalen, totalen of teruggaven) worden hier getoond. De capaciteit van het scherm is 8 digits. Dit gedeelte van het scherm kan gebruikt worden om de tijd of datum te tonen (blz. 31).

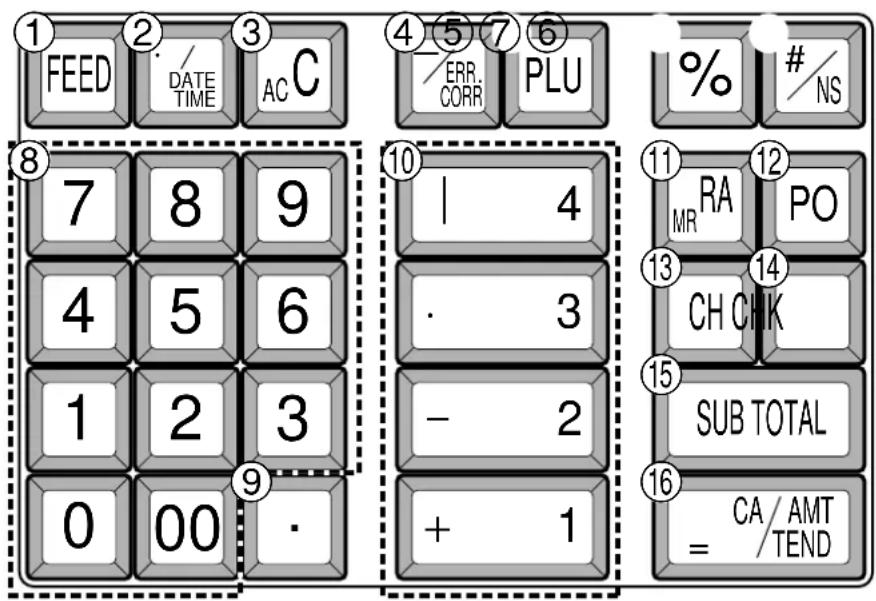

Toetsenbord

Bepaalde toetsen hebben 2 functies: één voor registratie en één voor het rekentoestel.

In deze handleiding zullen we verwijzen naar de hier onderaan vermelde toetsen, om de handelingen goed te begrijpen:

Registratie Pos.

① FEED Papiertransport
② DATE TIME Vermenigvuldiging / Datum - tijd

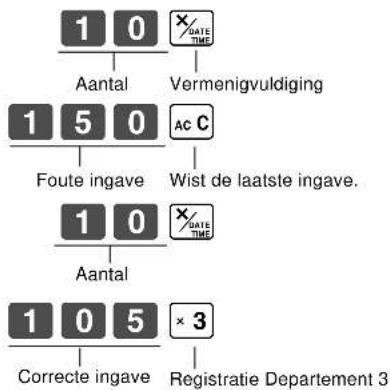

③ | AC C | Clear / instelcorrectie

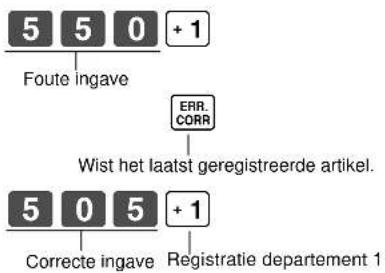

④ [-ERRCORR] Minus / fout
⑤ PLU PLU (Price Look Up)
⑥ % Percentage

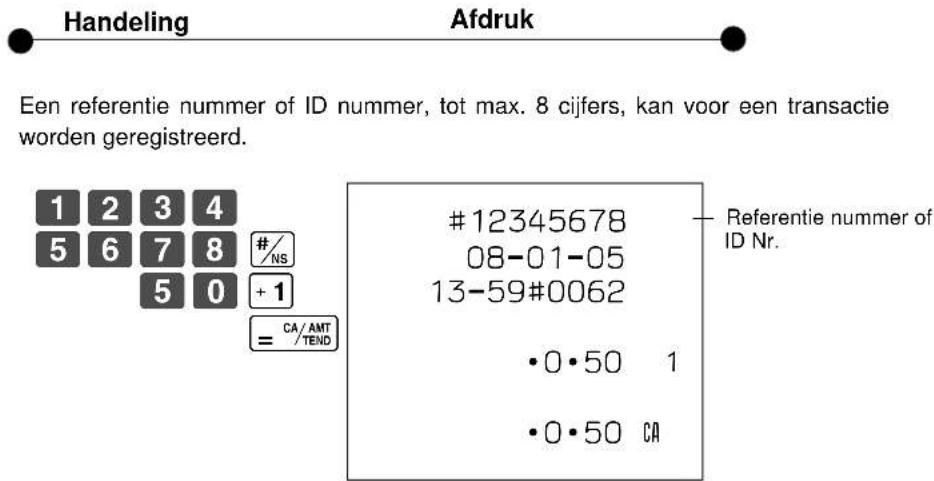

⑦ #/NS Referentie nr. / Lade open

Lade open

⑧ 0 1 \~ 9 , 00

Cijfers en dubbel nul-toets

⑨ Decimaal

⑩ + 1 - 2 × 3 ÷ 4

Departementen

⑪ RA/MR Startgeld

⑫ PO Uit kassa

⑬ CH Op rekening

⑭ CHK Cheque

⑮ SUB TOTAL Subtotaal

⑯ = CA/AMT/TEND Cash betaald

Rekenmach. Pos.

③ c AC

⑥ % Percentage

⑧ 0 1 \~ 9 , 00

Cijfers en dubbel nul-toets

⑨ Decimaal

⑩ +1 -2 ×3 ÷4

Rekenkundige functies

⑪ RA/MR Geheugentoets

⑯ = CA/AMT Totaal

Dagtaak

Voor de opening van de zaak

1. Kassastekker in het stopcontact?
2. Voldoende papier?
3. Is datum en tijd correct?
4. Voldoende wisselgeld in de lade?

Tijdens de openingsuren

1. Registreer de verkopen.
2. Roep eventueel het laatste rapport op. (Rapport oproepen in X positie)

1. Zet de dagtotalen op nul. (Op nul zetten rapport in Z positie.)
2. Maak de kassalade leeg en laat ze open.
3. Draai de selectieknop naar OFF positie.

1. Initialisatie en plaatsing van de geheugenbatterijen (niet meegeleverd!)

Belangrijk

U moet de kassa initialiseren.

- Om de kassa te initialiseren

1. Draai de selectieknop naar OFF.
2. Steek de stekker in het stopcontact.
3. Plaats de geheugenbatterijen.

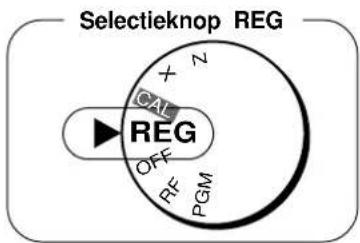

4. Draai de selectieknop naar REG.

Nota: Om te vermijden dat u de programmatie en verkoopsgegevens zou verliezen, raden we u aan om 3 AA-geheugenbatterijen te plaatsen.

- Om de batterijen te plaatsen

1. Verwijder het deksel van de printer.
2. Verwijder het deksel van het batterijencompartiment.
3. Laad 3 nieuwe UM-3, R6P (SUM-3) of LR6 (AM-3) type batterijen in het compartiment. Zorg er voor dat de positieve (+) en negatieve (−) kant van elke batterij overeenkomt met de aanduiding in de kassa (Figuur 1).
4. Plaats het deksel van het batterijencompartiment terug.
5. Plaats het papier en het deksel van de printer.

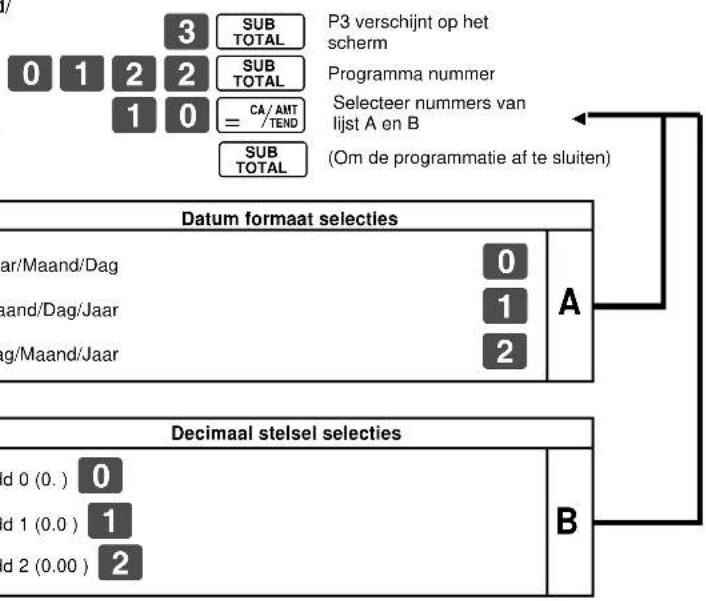

2. Instellen van datum formaat en decimaal stelsel

U hoeft dit punt niet uit te voeren, vermits deze parameters standaard juist staan voor ons land!!

Standaard datum formaat is Dag/Maand/Jaar.

Standaard decimaal stelsel is Add 2.

Voorbeeld:

Wijzig het datum formaat naar Maand/Dag/Jaar, en wijzig decimaal stelsel naar Add 0.

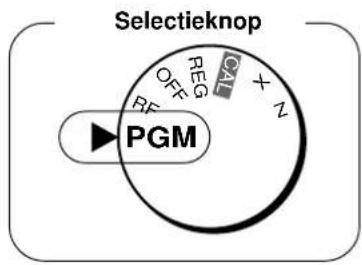

1. Draai de selectieknop naar PGM.

2. Druk de volgende toetsen in.
    N["d 0 (0.) 0\nd 1 (0.0) 1\nd 2 (0.00) 2"]

2

3. Plaatsen papierrol en vervangen van de inktrrol

1. Plaats journaalpapier

① Verwijder het printerdeksel door het achteraan op te heffen.

② Leg de papierrol in de houder.
③ Snij het begin van de papierrol af met een schaar en breng het papier in de gleuf.

④ Druk op de FEED toets tot 20 of 30 cm papier verder loopt uit de printer.
⑤ Rol het papier enkele malen in de journaalspoel.

⑥ Plaats het linkerdeel van de spoel en zet de spoel in de kassa.

⑦ Druk op de FEED toets tot het papier strak is aangespannen.
⑧ Plaats het printerdeksel in de opening, welke zich vooraan bevindt.

2. Verwijder het journaal papier

① Verwijder het printerdeksel door het achteraan op te heffen.
② Druk op FEED toets tot 20 cm papier verder loopt uit de printer.

③ Snij de papierrol af.

④ Neem de journaalspoel uit de printer en haal het linkerdeel van de journaalspoel.
⑤ Haal het journaal papier van de journaalspoel.

⑥ Snij het papier af dat rest in de printer en druk op FEED toets tot het resterende papier uit de printer is gekomen.

⑦ Verwijder de kern van het papier.

⑧ Breng nieuw papier in volgens de bovenaan vermelde instructies, en plaats het printerdeksel terug.

Standaard staat de printer ingesteld als Journaal. Om tickets af te drukken, ga naar 1-7-3 op blz 22 om uw printer keuze te bepalen: afdruk van ticket of journaal.

- Plaats papierrol voor tickets

① Als de printer is ingesteld als ticket, volg stap 1 tot 4 van "Plaats journaalpapier".
② Breng het einde van het papier door de papieropening van het printerdeksel en plaats het printerdeksel.
③ Scheur het overtollige papier af.

- Vervangen van de inktrrol

① Verwijder het printerdeksel.
② Til het lipje van de inktrrol op, waar "PULL UP" aangeduid staat.

③ Plaats een nieuwe inktrrol en druk het er tamelijk stevig in tot het past in zijn houder.
④ Plaats het printerdeksel op het kassaregister.
⑤ Druk op #/NS toets om de papierdoorloop te controleren.

4. Basis programmatie voor SNELLE START

Selectieknop

Procedure	Doel
1. Draai de selectieknop naar PGM positie.	Programmatie
2. Druk de volgende toetsen in om de tijd in te voeren.Voorbeeld: 13:18 = 1318P verschijnt op het scherm(om te eindigen)Voer 4 cijfers in24-uur tijd formaat	Voer de tijd in
3. Druk de volgende toetsen in om de datum in te voeren.Voorbeeld: 8 januari 2005 = 050108P verschijnt op het scherm(om te eindigen)Voer 6 cijfers inVoer laatste 2 cijfers van jaar in. (2006 → 06)	Voer de datum in
4. Hierna vindt u een voorbeeld hoe de BTW-voeten worden ingesteld.Voorbeeld: Zet BTW-voet 1 op 5.25% en BTW-voet 2 op 10%.Zie blz. 24 voor het BTW-systeem en de afronding.	Voer BTW % in
5. Druk op de volgende toetsen om de BTW-status van de departementen te bepalen.De BTW-status van de departementen staat standaard zonder BTW.Voorbeeld: Zet departementen 1 en 2 op BTW-status 1.P verschijnt op het schermGa naar blz. 17 om de BTW-status te wijzigen.	Voer BTW-status van departementen in.

5. Basis handelingen na basis programmatie

Nota:

Wanneer er een foutmelding is (E01 op het scherm), dan wordt uw ingave op nul gezet.

5-1 Open de lade zonder een verkoop

Open lade symbool

5-2 Basis operatie

Voorbeeld

Eenheidsprijs	1.00
Aantal	1
Dept.	1
Cash bedrag ontvangen	5.00

Eh. Prijs/Departement Nr.

Subtotaal

Cash bedrag ontvangen

Teruggave bedrag

5-3 Meerdere registraties van dezelfde artikels

Voorbeeld

Eenheidsprijs	1.00	1.35
Aantal	2	3
Dept.	1	2

Noteer dat de herhaal registratie kan gebruikt worden met eenheidsprijzen tot 6 cijfers lang.

5-4 Op rekening

Voorbeeld

Eenh.prijs	1.00	2.00	3.00
Aantal	1	1	1
Dept.	1	2	1

U kan geen bedrag ingave doen met de CH toets.

5-5 Splits cash/op rekening

Voorbeeld

Eenh.prijs	2.00	3.00	4.00
Aantal	1	1	1
Dept.	1	2	1
Cash bedrag ontvangen	5.00

Handeling

Correcties kunnen gemaakt worden terwijl u de artikels registreert (voor u drukt op de departementstoets) of nadat het reeds werd geregistreerd in het geheugen (door te drukken op de departementstoets).

5-6-1 Voor u drukt op ac C toets wist de laatste ingave. een departementstoets

Voorbeeld

1. Tik per vergissing 400, in plaats van 100.

AC C toets wist de laatste ingave.

Handeling

Afdruk

1. Tik de eenheidsprijs eerst, in plaats van de hoeveelheid en druk dan op ✗/DATE TIME.

1. Tik 150 als eenheidsprijs per vergissing, in plaats van 105.

Handeling
Afdruk

5-6-2 Nadat u drukte op de departementstoets

toets wist het laatste geregistreerde artikel.

Voorbeeld

1. Tik per vergissing 550, in plaats van 505 en druk op de departementstoets.

1. Tik per vergissing 220, in plaats van 230 en druk op de departementstoets.

6. Dagelijks rapport

Dit deel beschrijft de rapporten, die kunnen genomen worden.

Belangrijk

Wanneer u een nulzet (Z) rapport neemt, dan worden de afgedrukte gegevens gewist uit de totalen.

Om gegevens te zien zonder op nul te zetten, druk een lees (X) rapport af.

6-1 Financieel rapport

Handeling

Afdruk

6-2 Dagelijks lees/nulzet rapport

6-2-1 Dag lees/nulzet rapport

Selectieknop naar

X

(Lees)

Selectieknop naar

Z

(Nulzet)

Handeling

Afdruk

Z (Nulzet) rapport

08-01-05

19-35#0086

0001

48

· 166 · 94

61

· 1259 · 15

44

• 15175 • 39

5

·75·00

158 *

• 16676 • 48

Datum

Tijd/Ticket Nr.

Nulzetteller

/NULZET symbool ¹

Aantal artikels/Dept. Nr.

Bedrag

Bruto omzet aantal

Bruto omzet bedrag

X (Lees) rapport is idem behalve ¹ en ² .

1. Diverse programmaties

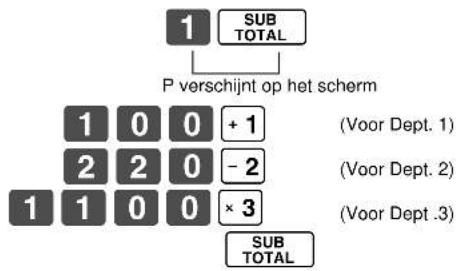

1-1 Eenheidsprijs voor departementen

Voorbeeld

Eenh.prijs	1.00	2.20	11.00
Dept. 1 2 3

- Eenheidsprijzen kunnen liggen tussen 0.01\~9999.99.

1-2 Percentage voor percentage toets

Voorbeeld

Kortingsperc.

2.5%

- Het percentage kan liggen tussen 00.01 en 99.99%.

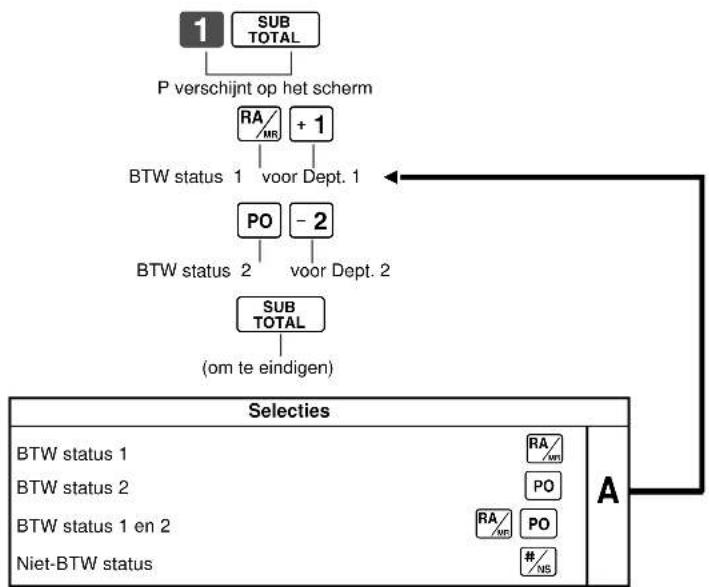

1-3 Wijzigen van BTW-status voor departementen

Voorbeeld

Status	BTW 1	BTW 2
Dept.	1	2

BTW status voor de departementen 1\~4 is ingesteld zonder BTW.

1-4 Status voor departement

Voorbeeld

Dept.	Selecties
	A	B	C
1	0	4	1
2	0	5	1

1-5 Status voor percentage toets

1-5-1 Wijzigen van BTW-status voor de percentage toets

Voorbeeld

Wijzig percentage toets registratie naar BTW-status 1.

De BTW-status van de percentage toets is ingesteld zonder BTW.


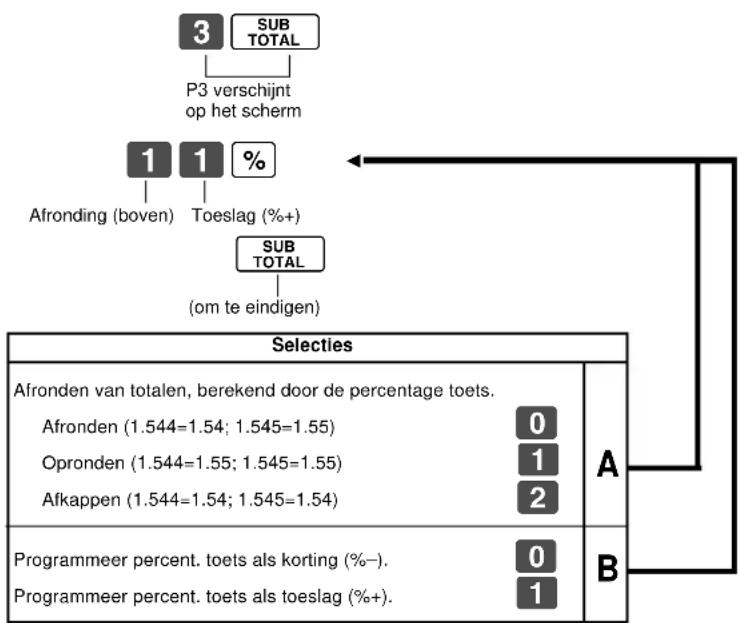

1-5-2 Status voor percentage toets

Voorbeeld

Afronding	Boven
Percent.	%+

1-6 BTW status voor minus toets

Voorbeeld :

Wijzig minus toets registratie naar BTW status 1.

De BTW-status van de minus toets is ingesteld zonder BTW.


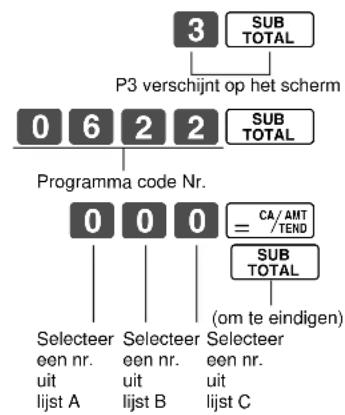

1-7 Algemene functies

1-7-1 Algemene controle

Selecties
Behoud van de ingedrukte toetsen tijdens de verkoop.
Ticketnummer op nul zetten nadat het dagrapport werd afgedrukt.
Toelaten van een negatief subtotaal.
Neen	Ja	Ja	0 1 2 3	A
		Neen
	Neen	Ja
		Neen
Ja	Ja	Ja	4 5
		Neen
	Neen	Ja	6 7
		Neen

Selecties
Altijd Ja.
Toelaten van partiele betaling in cash.
Toelaten van partiele betaling in cheque.
Ja	Ja	Neen	0	B
		Ja	1
	Neen	Neen	2
		Ja	3
Neen	Ja	Neen	4
		Ja	5
	Neen	Neen	6
		Ja	7

1-7-2 Afdrukcontrole

    subgraph Section A
        K["Selecties"]
        L["Gebruik de printer om het journaal af te drukken. 0 Gebruik de printer om tickets af te drukken. 1"] --> M["A"]
    end

    subgraph Section B
        N["Selecties"]
        O["Druk nul-totalen af op dag lees/nulzet rapport. Ja Neen 0 1"] --> P["B"]
    end

    subgraph Section C
        Q["Druk RF selectieknop refund teller/bedrag af op dag lees/nulzet rapport. Nae Neen 0 1 2 3"] --> R["C"]
    end

    subgraph Section D
        S["Druk het groot totaal op dag nulzet rapport. Nae Neen 4 5 6 7"] --> T["C"]
    end

    subgraph Section E
        U["Druk de tijd op het ticket en journaal."] --> V[Ja Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neen Neon
    end

    subgraph Section F
        W[Druk het ticketnr. op het ticket/journaal. Nae Neen Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nae Nao
    end

1-7-3 Printer keuze tussen !!De printer is ingesteld als journaal !!. ticket of journaal

Voorbeeld Om de printer te gebruiken als ticket-printer, voer de volgende handeling uit !!

- Printer selectie voor journaal of tickets, kan ook gebeuren via 1-7-2 "Afdruk controle".

1-8 PLU ingave

1-8-1 Verbinding aan departementen

Voorbeeld

• 100 PLUs kunnen geprogrammeerd worden.
• Wanneer het verbindings-department niet is gespecifiëerd, dan is de PLU verbonden aan departement 4.
• De status voor enkel-article en BTW-status nemen deze over van het verbonden departement.

1-8-2 Eenheidsprijs voor PLUs

Voorbeeld

PLU Nr.	1	2
Eenh.prijs	1.00	3.00

- Eenheidsprijzen tussen 0.01\~999.99.

1-9 BTW-voet en afronding

*1 Programma code Nr. voor BTW voet 2 is 0 2 2 5.

Speciale afrondingsspecificaties voor subtotaal en totaal
ALTIJD NUL	0
	C

BTW systeem
Geen specificaties.	0	D
Niet voor onze regio.	2
Het BTW-systeem voor onze regio.	3

1-10 BTW afdruk controle

1-11 Afdruk van alle programma gegevens

- Afdruk van ingestelde gegevens.

1-11-1 Afdruk programma behalve PLU gegevens

Handeling Afdruk

1-11-2 Afdruk PLU gegevens

2. Diverse Handelingen

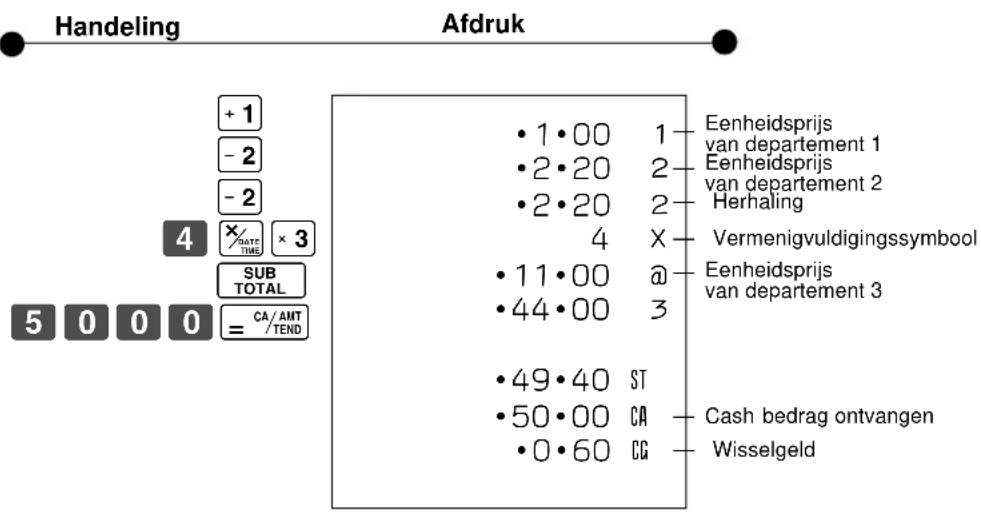

2-1 Registratie van een departement met een ingestelde prijs.

(Programmatie: zie blz. 17)

Voorbeeld

Eenh.prijs	1.00	2.20	11.00
Aantal	1	2	4
Dept.	1	2	3
Ontvangen bedrag	50.00

2-2 Enkel artikel verkoop

(Programmatie: Zie blz. 18)

Voorbeeld 1:

Status	Enkel artikel verkoop
Eenh.prijs	0.50
Aantal	1
Dept. 1

5 0 +1

Voor dit voorbeeld is Dept. 1 geprogrammeerd als enkel artikel. (Programmatie: Zie blz 18.)

Voorbeeld 2:

Status	Normaal	Enkel artikel
Eenh.prijs	1.00	0.50
Aantal	1	1
Dept.	2	1

Een enkel artikel verkoop kan niet worden gefinaliseerd, indien vooraf reeds een artikel werd geregistreerd.

2-3 Cheque ontvangst,

Voorbeeld:

Eenh.prijs	35.00
Aantal	2
Dept. 4

2-4 Splits cash/ cheque ontvangsten

Voorbeeld:

Eenh.prijs	30.00	25.00
Aantal	1	1
Dept.	2	3
Cash bedrag ontvangen	20.00
Cheque	35.00

2-5 Refund

Voorbeeld

Eenh.prijs	1.00	2.00
Aantal	1	1
Dept.	2	3

Handeling

Nadat u in RF positie heeft gewerkt, draai dan zeker de selectieknop naar REG (register) terug.

2-6 PLU

2-6-1 PLU registratie

(Programmatie: Zie blz 23)

Voorbeeld

PLU Nr.	1	2
Eenh.prijs	1.00	2.00
Aantal	2	4
Verb. Dept. Nr.	1	1
Cash bedrag ontvangen	10.00

2-6-2 PLU enkel-artikel verkoop

(Programmatie: Zie blz 23)

Voorbeeld

PLU Nr.	1
Status	enkel artikel
Eenh.prijs	1.00
Aantal	1

Handeling

Afdruk

• Voor dit voorbeeld, verbindingsdepartement 1 is geprogrammeerd als enkel verkoop artikel. (Programmatie: Zie blz 18)
• Enkel artikel verkoop kan niet, indien vooraf een artikel werd geregistreerd.

2-6-3 PLU rapport

Handeling

Afdruk

2-7 Andere registraties

2-7-1 Lees tijd en datum

2-7-2 Uit kas

2-7-3 Startgeld

2-7-4 Registratie identificatie nummers

2-7-5 Reductie op het subtotaal

Voorbeeld:

Te betalen bedrag vermindert met 0.50.

Afdruk

• 2.5% toeslag/korting (ingesteld voor [%] toets) toegepast op eerste artikel.
• 7% toeslag/korting toegepast op het transactie totaal.
• Voor de programmatie van de % toets als percentage minus of percentage plus, zie blz. 19.
• Voor programmatie percentage, zie blz. 18.
• 7% toeslag/korting toegepast op het transactie totaal.
• Voor de programmatie van de % toets als percentage minus of percentage plus, zie blz. 19.
• Voor programmatie percentage, zie blz. 18.

Handeling

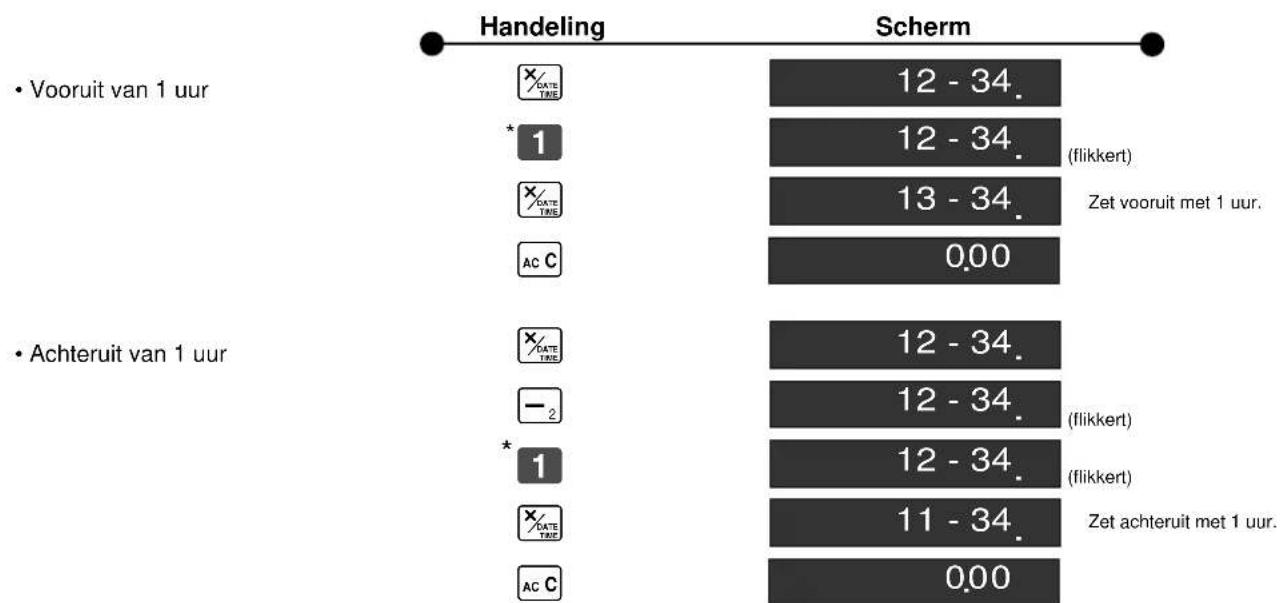

2-8 Aanpassing zomer-/wintertijd

Het is mogelijk de interne klok één tot 9 uren vooruit/achteruit te plaatsen, voor de aanpassing naar zomer- of wintertijd.

*Tik 2\~9, indien de klok 2\~9 uren moet worden verzet.

REKENMACHINE FUNCTIE

1. Rekenmachine positie

Terwijl u registreert in REG mode, kan u overgaan naar de CAL positie en dan terugkeren naar de REG positie om het berekende bedrag te hernemen.

1-1 Rekenkundige voorbeelden

Scherm

5+3-2=

(23-56)·78=

(4·3-6) |3.5+8=.

12% op 1500

6

-2574.

9.7142857

180

1-2 Geheugenfunctie

Roept het huidig bedrag op het scherm.

• tijdens de registratie: huidig subtotaal
• registratie was beëindigd: het laatste bedrag

In Rekenmachine positie

Handeling

Scherm

Voorbeeld:

Deel het huidig subtotaal 30.00 in REG mode door 3 (om de rekening te verdelen tussen 3 personen).

10.

In REG mode

Roep het huidig resultaat op, door te drukken op = Ca/AMT /TEND toets, uit CAL positie op het scherm.

Handeling

Afdruk

·10·00 1

·20·00 2

·30·00 ST

· 10 · 00 CA

· 10 · 00 CA

· 10 · 00 CA

·0·00 CG

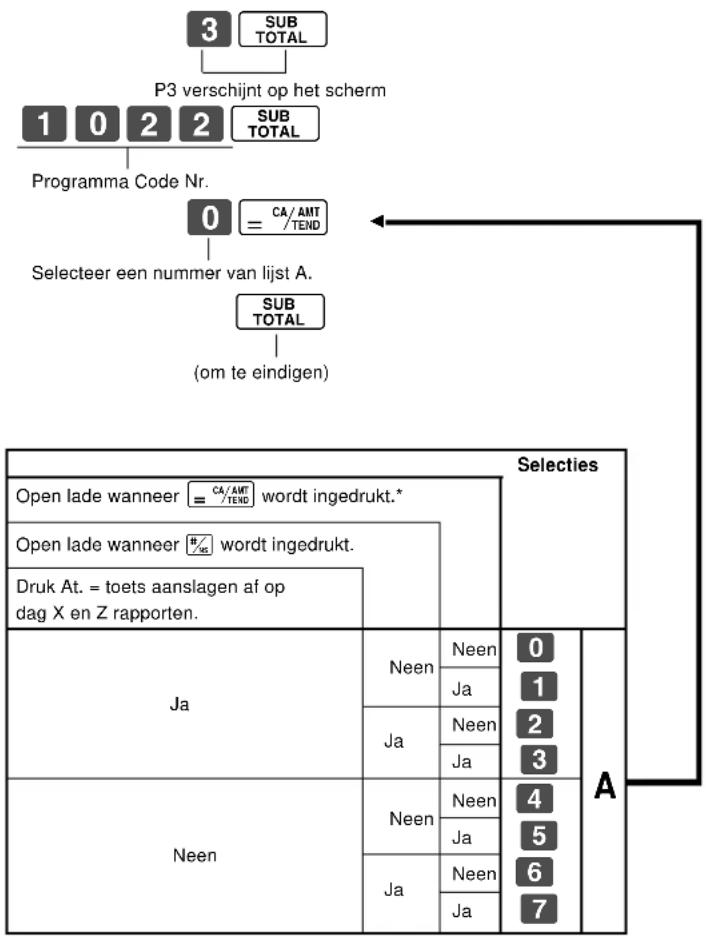

1-3 Parameters voor rekenmachine

* Lade gaat niet open gedurende de registratie, zelfs wanneer u drukt op CA/ANT bij het veranderen van de positie naar CAL.

1. Problemen oplossen

	Symptoom/Probleem	Meest voorkomende oorzaken	Oplossingen
1	E01 verschijnt op het scherm.	Selectieknop werd gewijzigd voor de afsluiting.	Draai de selectie knop tot waar het gepiep stopt en druk op = / AUTV / TME .
2	E94 verschijnt op het scherm.	Papier is geblokkeerd.	Verwijder geblokkeerd papier.Draai select.knop van OFF naar REG, of zet de stroom af en aan.
3	Geen datum of tijd op ticket.Papier gaat niet voldoende vooruit.	Printer is geprogrammeerd als journaal.	Programmeer printer als ticketprinter.
4	Lade gaat open na de verkoop van één departement.	Departement is geprogrammeerd als enkel artikel verkoop.	Programmeer het dept. als normaal dept.
5	De dagtotalen worden niet op nul gezet bij het einde van de dag.	U staat in X positie voor het nemen van uw rapporten.	Gebruik de Z positie voor de rapporten.
6	Programmatie is weg wanneer de kassa zonder stroom valt.	Slechte of geen batterijen in de kassa.	Plaats nieuwe batterijen.
7	Kassa is niet operationeel.Kan geen geld uit de lade halen.	Geen stroom.	Druk op de knop onderaan de kassa.

2. Specifications

INVOER METHODE

Ingave: 10-toetsen systeem; Buffer geheugen 8 toetsen (2-toetsen rol over)

Scherm (LED): Bedrag 8 cijfers (nul onderdrukt); Departement/PLU Nr.; At. herhalingen

PRINTER

Ticket: 12 cijfers (Bedrag 10 cijfers, Symbool 2 cijfers)

(of journaal) Automatische papier wikkeling (journaal)

Papier rol: 58 mm · 80 mm ∅ (Max.)

BEREKENINGEN

Ingave 8 cijfers; Registratie 7 cijfers; Totaal 8 cijfers

REKENMACHINE FUNCTIE

8 cijfers; Rekenkundige berekeningen; Percentage berekeningen

Geheugen batterijen:

De effectieve levensduur van de geheugenbatterijen (3 UM-3, R6P (SUM-3) of LR6 (AM-3) type batterijen) is ongeveer een jaar vanaf de installatie in de kassa.

Stroombron/Stroomverbruik: Zie naar het plaatje.

Omgevingstemperatuur: 0°C tot 40°C (32°F tot 104°F)

Vochtigsheidsgraad: 10 tot 90%

Afmetingen/Gewicht: 203 mm(H)· 330 mm(B)· 360 mm(D) met S lade

4.1 kg met S lade

250 mm(H)· 410 mm(W)· 450 mm(D) met M lade

9 kg met M lade

Specificaties en ontwerp kunnen zonder verwittiging gewijzigd worden.

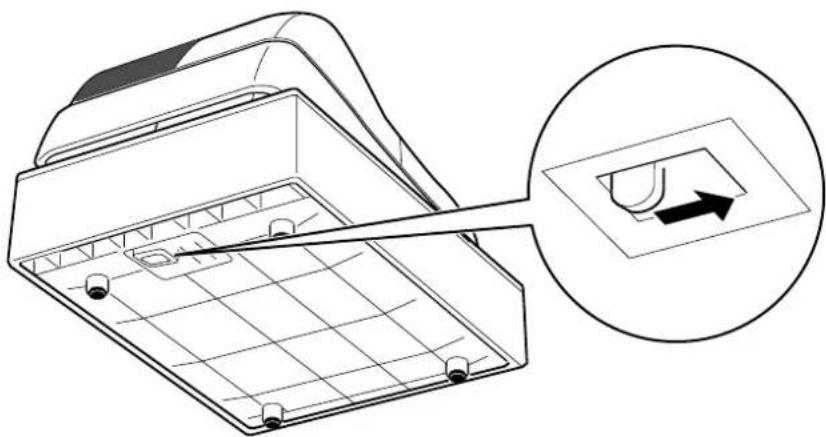

Wanneer de geldlade niet meer open gaat!

Indien er geen stroom is of de kassa defect is, dan gaat de geldlade niet automatisch open.

Zelfs in deze gevallen, kan u de geldlade openen door te duwen aan de lade knop (zie beneden).

De lade zal niet open gaan, indien de lade werd afgesloten met de lade sleutel.

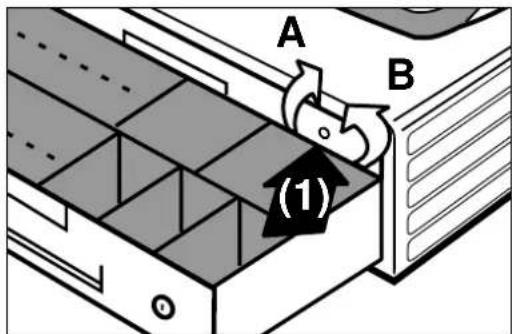

Sluit/ontgrendel de opbergruimte

(enkel voor M lade)

A. Draai de klep (1) in wijzerszin om de ruimte af te sluiten (de indicator wordt rood).
B. Draai de klep (1) in wijzerszin om de ruimte te ontgrendelen (de indicator wordt groen).

De hoofdstekker van deze kassa moet worden gebruikt om de stroom uit te schakelen. Zorg ervoor dat het stopcontact dicht geplaatst is bij de kassa en gemakkelijk bereikbaar is.

CE

Casio Europe GmbH

Bornbarch 10, 22848Norderstedt

Germany

Bewaar a.u.b. deze informatie
