Producttype	Vrijstaande koelkast
Merk	AEG-Electrolux
Model	Santo K 910405 I
Afmetingen (H x B x D)	177 x 54 x 55 cm
Gewicht	52 kg
Netto inhoud koelgedeelte	220 liter
Energieklasse	A+
Jaarlijks energieverbruik	220 kWh
Klimaatklasse	N-ST
Geluidsniveau	39 dB
Koelmiddel	R600a
Ontdooiing	Handmatig (koelgedeelte)
Verlichting	LED
Plankmateriaal	Glas
Aantal verstelbare planken	4
Deurvakken	3
Groentelade	Ja
Eierrekje	Ja
Flessenrek	Ja
Deuralarm	Ja
Kinderbeveiliging	Nee
Stroomvoorziening	230 V / 50 Hz
Vermogen	100 W
Onderhoud en reiniging	Regelmatig reinigen met warm water en milde zeep; niet schuren.
Repareerbaarheid	Reserveonderdelen beschikbaar via AEG-service.

Veelgestelde vragen - Santo K 910405 I AEG-ELECTROLUX

Hoe stel ik de temperatuur in op mijn AEG-Electrolux Santo K 910405 I koelkast?

De temperatuur wordt ingesteld met de draaiknop in het koelgedeelte. Draai naar rechts voor kouder, naar links voor warmer. Aanbevolen temperatuur is 4-5°C.

Hoe ontdooi ik de koelkast?

De koelkast heeft handmatige ontdooiing. Schakel het apparaat uit, verwijder voedsel en laat de deur open. Gebruik geen scherpe voorwerpen om ijs te verwijderen.

Wat moet ik doen als het deuralarm afgaat?

Het deuralarm waarschuwt als de deur te lang open staat. Sluit de deur goed. Als het alarm blijft, controleer dan of de deur goed sluit en of er geen obstakels zijn.

Kan ik de deur van de koelkast omdraaien?

Ja, de deur kan worden omgedraaid. Raadpleeg de handleiding voor gedetailleerde instructies. Het is aan te raden dit door een vakman te laten doen.

Hoe vervang ik de LED-verlichting?

De LED-verlichting mag alleen door de serviceafdeling worden vervangen. Neem contact op met AEG-service voor assistentie.

Wat is de aanbevolen temperatuur voor het koelgedeelte?

De optimale temperatuur is tussen 4°C en 5°C.

Hoe reinig ik de koelkast?

Reinig de koelkast regelmatig met een zachte doek en warm water met een mild schoonmaakmiddel. Gebruik geen schurende middelen of schuursponsjes.

Mijn koelkast maakt geluid, is dat normaal?

Enig geluid is normaal, zoals het zoemen van de compressor of het stromen van koelmiddel. Als het geluid luid of onregelmatig is, neem dan contact op met de service.

Hoe bespaar ik energie met mijn koelkast?

Plaats de koelkast op een koele plek, vermijd direct zonlicht, laat warme etenswaren afkoelen voordat u ze plaatst en open de deur zo kort mogelijk.

Waar vind ik het serienummer van mijn koelkast?

Het serienummer staat op het typeplaatje aan de binnenkant van de koelkast, meestal aan de linkerzijde of achterin.

GEBRUIKSAANWIJZING Santo K 910405 I AEG-ELECTROLUX

Lees eerst aandachtig de gebruiksaanwijzing door voordat u uw nieuwe koelapparaat in gebruik neemt. Hierin staat belangrijke informatie over een veilig gebruik, over het opstellen en over het onderhoud van het apparaat.

De gebruiksaanwijzing s.v.p. bewaren om later nog eens iets na te kunnen lezen. Aan eventuele volgende bezitters van het apparaat doorgeven. Deze gebruiksaanwijzing is voor meerdere, technisch vergelijkbare modellen in diverse uitvoeringen bestemd. S.v.p. alleen op de aanwijzingen letten die op uw apparaat betrekking hebben.

Met de waarschuwingsdriehoek en/of door signaalwoorden (Waarschuwing!, Voorzichtig!, Let op!) wordt de aandacht gevestigd op aanwijzingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren van het apparaat. Hier absoluut op letten.

1. Dit symbool leidt u stap voor stap door de bediening van het apparaat.

2. ....

Na dit symbool wordt uitleg gegeven over de bediening en het praktisch gebruik van het apparaat.

Met het klaverblad worden tips en aanwijzingen voor een economisch en milieuvriendelijk gebruik van het apparaat aangegeven.

Voor eventueel optredende storingen staan in de handleiding aanwijzingen om deze zelf op te lossen, zie hoofdstuk "Wat te doen als...". Als deze aanwijzingen niet voldoende informatie bieden staat onze service-afdeling u te allen tijde ter beschikking.

Inhoud

Veiligheid 4

Weggooien 6

Informatie over de verpakking van het apparaat 6

Weggooien van oude apparaten 6

Transportbescherming verwijderen 7

Opstellen 7

Opstelplaats 7

Het apparaat heeft lucht nodig....8

Inbouw 9

Elektrische aansluiting....10

Beschrijving van het apparaat 11

Vooraanzicht....11

Bedieningspaneel / Toetsen voor temperatuurinstelling. 12

Temperatuurindicatie 13

Voor ingebruikname 13

Ingebruikname - Temperatuur instellen 13

Apparaat uitschakelen 15

Vochtigheidsregeling / Variabele box 17

Flessenhouder / 18

Juist bewaren 18

Invriezen en diepgevroren bewaren 19

IJsblokjes maken....20

Ontdooien. 21

De koelruimte wordt automatisch ontdooid. 21

Vriesvak ontdooien. 21

Reiniging en onderhoud 22

Tips om energie te besparen. 23

Wat te doen als .... 24

Hulp bij storingen 24

Lamp vervangen....25

Geluiden tijdens de werking 26

Bepalingen, normen, richtlijnen 26

Vaktermen 27

Veiligheid

De veiligheid van onze koelapparaten voldoet aan de Europese en Nederlandse normen. Desondanks zien wij ons genoodzaakt u met de volgende veiligheidsaanwijzingen vertrouwd te maken:

Toepassing volgens de voorschriften

• Het apparaat is voor huishoudelijk gebruik bestemd. Het is geschikt voor het koelen, invriezen en diepgevroren bewaren van levensmiddelen en voor het maken van ijs. Als het apparaat voor andere doel-einden gebruikt wordt kan de fabrikant geen verantwoording nemen voor eventuele schade.
• Constructieve wijzigingen of veranderingen aan het apparaat zijn uit veiligheidsoverwegingen niet toegestaan.
• Als het apparaat commercieel of voor andere doeleinden dan voor het koelen, diepgevroren bewaren en invriezen van levensmiddelen gebruikt wordt, s.v.p. letten op de hiervoor van kracht zijnde wettelijke bepalingen.

Voordat het apparaat voor de eerste keer in gebruik genomen wordt

• Controleer het apparaat op transportschade. Een beschadigd apparaat in geen geval aansluiten! Wend u in geval van schade tot de leverancier.
• Overtuig u er van dat het apparaat na de installatie niet op het aansluitsnoer staat. Belangrijk: Het aansluitsnoer mag alleen door vakmensen vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of onze service-afdeling.

Koelmiddelen

Het apparaat bevat in het koelvloeistofcircuit de koelvloeistof isobutaan (R600a), een natuurlijk, zeer milieuvriendelijk gas, dat echter wel brandbaar is.

• Waarschuwing - Bij het transport en het opstellen van het apparaat erop letten dat geen onderdelen van het koelvloeistofcircuit beschadigd worden.
• Bij beschadiging van het koelvloeistofcircuit:
• open vuur en brandhaarden absoluut vermijden;
• het vertrek waar het apparaat staat goed ventileren.

Veiligheid van kinderen

• Verpakkingsdelen (bijv. folies, piepschuim) kunnen voor kinderen gevaarlijk zijn. Verstikkingsgevaar! Verpakkingsmateriaal van kinderen weghouden!
• Oude apparaten voor het weggooien onbruikbaar maken. Stekker uit het stopcontact trekken, aansluitsnoer doorknippen, eventueel aanwe-

zige snap- of grendelsloten verwijderen of kapotmaken. Daardoor wordt voorkomen dat spelende kinderen in het apparaat opgesloten raken (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terecht kommen.

- Kinderen kunnen gevaren die in het omgaan met huishoudelijke apparaten schuilen vaak niet herkennen. Zorg daarom voor het nodige toezicht en laat kinderen niet met het apparaat spelen.

In het dagelijks gebruik

• Bussen of flessen met brandbare gassen of vloeistoffen kunnen lek raken door de inwerking van koude. Explosiegevaar! Leg geen bussen of flessen met brandbare stoffen zoals spuitbussen, navullingen voor aanstekers etc. in het koelapparaat.
• Flessen en blikken mogen niet in het vriesvak. Ze kunnen springen als de inhoud bevriest – bij koolzuurhoudende inhoud zelfs exploderen! Leg nooit limonades, sappen, bier, wijn, champagne etc. in het vriesvak. Uitzondering: sterke drank met een zeer hoog alcohol-percentage kan in het vriesvak gelegd worden.
• Consumptie-ijs en ijsblokjes niet direct vanuit de vriesruimte in de mond steken. Zeer koud ijs kan aan de lippen of de tong vastvriezen en verwondingen veroorzaken.
• Niet met natte handen aan diepvriesartikelen komen. De handen kunnen daaraan vastvriezen.
• Waarschuwing - Geen elektrische apparaten (bijv. elektrische ijsmachines, mixers etc.) in het koelapparaat gebruiken.
• Waarschuwing - Om het functioneren van het apparaat niet nadelig te beïnvloeden, mogen de ventilatie-openingen van het apparaat of het inbouwmeubel niet worden afgedekt of versperd.
• Waarschuwing - Voor bespoedigen van het ontdooiproces geen mechanische voorzieningen of andere kunstmatige middelen gebruiken die niet door de fabrikant worden aanbevolen.
• Voor het schoonmaken het apparaat altijd uitschakelen en de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.
• De stekker altijd aan de stekker zelf uit het stopcontact trekken, nooit aan het snoer.

Bij storing

- Als er een storing aan het apparaat optreedt eerst in de gebruiksaanwijzing kijken onder "Wat te doen als ...". Als de daar gegeven aanwijzingen niet verder helpen zelf verder geen werkzaamheden aan het apparaat uitvoeren.

- Koelapparaten mogen alleen door vakmensen gerepareerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan. Wend u zich bij reparaties tot uw vakhandel of tot onze service-afdeling.

Weggooien

Informatie over de verpakking van het apparaat

Gooi het verpakkingsmateriaal van uw apparaat op de juiste wijze weg. Alle gebruikte materialen zijn niet schadelijk voor het milieu en kunnen hergebruikt worden!

De materialen: de kunststoffen kunnen ook opnieuw gebruikt worden en hebben de volgende aanduidingen:

PE< voor polyethyleen, bijv. bij de buitenste verpakking en de zakken binnenin.

PS< voor schuimpolystyreen, bijv. bij de bekledingsdelen, volkomen CFK-vrij.

De kartonnen delen zijn van oud papier gemaakt en moeten ook weer in een container voor oud papier gedeponeerd worden.

Weggooien van oude apparaten

Wegens milieuredenen dienen koelapparaten vakkundig ontmanteld te worden. Dit geldt voor uw huidige apparaat en - als het ook aan vervanging toe is - ook voor uw nieuwe apparaat.

Waarschuwing! Apparaten die hun tijd gehad hebben onbruikbaar maken voordat ze weggegooid worden. Stekker uit het stopcontact trekken, aansluitsnoer doorknippen, eventuele snap- of grendelsloten verwijderen of kapotmaken. Hierdoor wordt voorkomen dat spelende kinderen in het apparaat opgesloten worden (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terechtkomen.

Aanwijzingen voor het weggooien:

- Het apparaat mag niet bij het huis- of grofvuil gezet worden.

- Het koelvloeistofcircuit, in het bijzonder de warmtewisselaar aan de achterkant, mag niet beschadigd worden.

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk

voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Transportbescherming verwijderen

Het apparaat en de onderdelen van het interieur zijn voor het transport beschermd.

1. Plakband links en rechts aan de buitenkant van de deur er af trekken.

2. Alle plakband en bekledingsdelen uit het interieur verwijderen.

Opstellen

Opstelplaats

Het apparaat in een goed geventileerde en droge ruimte neerzetten. De omgevingstemperatuur heeft invloed op het stroomverbruik.

Het apparaat daarom

• niet aan directe straling van de zon blootstellen;
• niet bij radiatoren, naast een fornuis of andere warmtebronnen plaatsen;
• alleen op een plaats neerzetten waarvan de omgevingstemperatuur overeenkomt met de klimaatklasse waarvoor het apparaat is ont-worpen.

De klimaatklasse staat op het typeplaatje dat zich links aan de binnenkant van het apparaat bevindt.

De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatklasse behoort:

Klimaatklasse voor een omgevingstemperatuur van
SN +10 tot +32 °C
N +16 tot +32 °C
ST +18 tot +38 °C
T +18 tot +43 °C

Montage direct onder een kookplaat is niet toegestaan. De temperatu- ren van de kookplaat, die op sommige plaatsen hoog zijn, kunnen het apparaat beschadigen.

Indien een kookplaat in de buurt van het apparaat geïnstalleerd wordt, dienen de betreffende montage- en veiligheidsvoorschriften in acht genomen te worden. Gezien de veelzijdigheid van de mogelijke inbouwsituaties is het onmogelijk hier gedetailleerde informatie te verschaffen.

Men dient te voorkomen dat de koelkast warm wordt, door voldoende afstand van de warmtebron aan te houden en door middel van het gebruik van een geschikte isolatieplaat. Een correcte ventilatie van het apparaat dient gegarandeerd te worden.

Het apparaat heeft lucht nodig

Integreerbare modellen (i-apparaten)

De geïntegreerde deur van de meubelkast sluit de inbouwnis bijna geheel af. Daarom moet bij i-apparaten de ventilatie volgens de afbeelding door een opening in de meubelsokkel plaatsvinden. De verwarmde lucht moet door de luchtschacht aan de achterzijde van het meubel naar boven weg kunnen. De ventilatie-openingen moeten minimaal 200 cm² bedragen.

Attentie! Om het functioneren van het apparaat niet nadelig te beïnvloeden, ventilatie-openingen niet afdekken of blokke- ren.

Inbouw

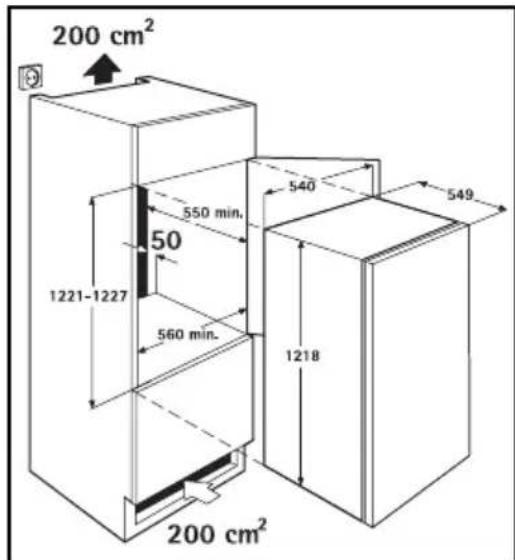

Maatschetsen

Zie meegeleverde montage-aanwijzing.

Controleer na het inbouwen van het apparaat, vooral na overzetten van het deurscharnier, of de deurafdichting rondom goed afdicht. Een ondichte deurafdichting kan tot versterkte rijpvorming en daardoor tot hoger energieverbruik leiden (zie ook hoofdstuk „Wat te doen als ...“).

Elektrische aansluiting

Voor de elektrische aansluiting is een volgens de voorschriften geïnstalleerd stopcontact met randaarde vereist. Het stopcontact moet zodanig worden geïnstalleerd, dat de stekker altijd uit het stopcontact kan worden getrokken.

Het voor de aansluiting van het apparaat benodigde stopcontact moet zich links of rechts naast de inbouwnis bevinden.

De elektrische zekering dient minstens 10/16 ampère te zijn. Indien het stopcontact bij een ingebouwd apparaat niet meer toegankelijk is, dient een maatregel in de elektrische installatie er voor te zorgen dat het apparaat van de stroom kan worden afgesloten (bijv. zekering, beveiligingsschakelaar, aardlekschakelaar of dergelijke met een contactopeningsbreedte van minimaal 3 mm).

Voor ingebruikneming op het typeplaatje van het apparaat controleren of de netspanning en stroomsoort overeenkomen met de waarden van het lichtnet op de plaats waar het apparaat komt te staan.

Bijv.: AC 220 ... 240 V 50 Hz of

220 ... 240 V \~50 Hz

(d.w.z. 220 tot 240 Volt wisselstroom, 50 hertz)

Het typeplaatje bevindt zich links aan de binnenkant van het apparaat.

Beschrijving van het apparaat

Vooraanzicht

1 = Bedieningspaneel
2 = Boter-/kaasvak met klep
3 = Variabele box (uitvoering afhankelijk van model, niet bij alle modellen)
4 = Deurvak

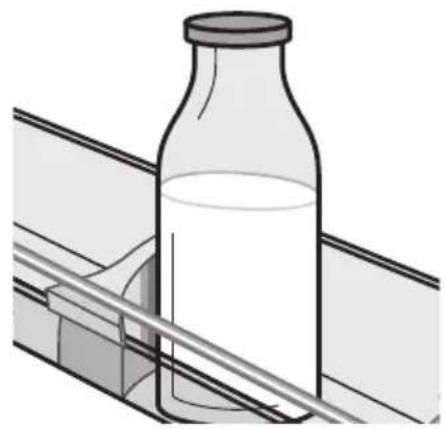

5 = Flessenvak Flessenhouder (niet bij alle modellen)
6 = Fruit-/groentebakken
7 = Legvlakken
8 = Vriesvak (voor bewaren en invriezen)
9 = Vochtigheidsregeling
10 = Typeplaatje

Bedieningspaneel

1 Netspanninglampje (groen)
2 AAN/UIT-toets
3 Toets voor temperatuurinstelling (voor warmere temperaturen)
4 Temperatuurindicatie
5 Toets voor temperatuurinstelling (voor koudere temperaturen)
6 Lampje voor ingeschakelde FROSTMATIC-functie (geel)

- FROSTMATIC voor snel invriezen in de vriesruimte

7 FROSTMATIC-toets
8 Lampje voor ingeschakelde COOLMATIC-functie (geel)

• COOLMATIC voor intensief koelen in de koelruimte

9 COOLMATIC-toets

Toetsen voor temperatuurinstelling

De temperatuur wordt ingesteld met de toetsen „+“ (WARMER) en „-“ (KOUDER).

De toetsen zijn verbonden met de lampjes van de temperatuurindicatie.

• Door te drukken op één van de twee toetsen „+“ (WARMER) of „-“ (KOUDER) wordt de temperatuurindicatie van de WERKELIJKE temperatuur (temperatuurindicatie brandt) op de GEWENSTE temperatuur (temperatuurindicatie knippert) omgeschakeld.
• Met elke verdere druk op één van beide toetsen wordt de GEWENSTE temperatuur 1°C verder gesteld.
• Als geen toets wordt ingedrukt, schakelt de temperatuurindicatie na korte tijd (ca. 5 sec.) automatisch weer op de WERKELIJKE temperatuur terug.

GEWENSTE temperatuur betekent:

De temperatuur die in de koelruimte bereikt moet worden, kan ingesteld worden op een in de indicatie aanwezige temperatuur. De

GEWENSTE temperatuur wordt met knipperende cijfers aangegeven.

WERKELIJKE temperatuur betekent:

De temperatuurindicatie geeft de temperatuur aan die nu in de koelruimte heerst. De WERKELIJKE temperatuur wordt met brandende cijfers aangegeven.

Temperatuurindicatie

De temperatuurindicatie kan meerdere soorten informatie aangeven.

• Bij normaal gebruik wordt de temperatuur aangegeven die op dat moment in de koelruimte heerst (WERKELIJKE temperatuur).
• Tijdens de temperatuurinstelling wordt knipperend de op dat moment ingestelde temperatuur aangegeven (GEWENSTE temperatuur).

Voor ingebruikname

Het interieur van het apparaat en alle accessoires schoonmaken voor het eerste gebruik (zie hoofdstuk "Reiniging en onderhoud").

Ingebruikname - Temperatuur instellen

1. Stekker in het stopcontact steken.
2. Toets AAN/UIT indrukken. Het groene lichtnetlampje gaat branden.
3. Druk op één van de toetsen „+“ (WARMER) of „-“ (KOUDER). De temperatuurindicatie schakelt om en geeft knipperend de op dat moment ingestelde GEWENSTE temperatuur aan.
4. Gewenste temperatuur door indrukken van de toetsen „+“ (WARMER) en „-“ (KOUDER) instellen (zie hoofdstuk "Toetsen voor temperatuurinstelling"). De temperatuurindicatie geeft direct de gewijzigde instelling aan.
   Bij elke druk op een toets wordt de temperatuur 1°C hoger ingesteld. Instelbaar temperatuurbereik: +2°C tot +8°C

Aanwijzing: Uit voedingswetenschappelijk oogpunt is een bewaartemperatuur van ca. +5°C in de koelruimte en -18°C in het vriesvak in de regel koud genoeg.

1. Wanneer na het instellen van de temperatuur de toetsen niet meer ingedrukt worden, dan schakelt de temperatuurindicatie na korte tijd (ongeveer 5 seconden) om en geeft weer de WERKELIJKE temperatuur aan die op dat moment in de koelruimte heerst. De indicatie gaat van knipperen naar constant branden.

De compressor start en loopt dan automatisch.

Aanwijzing: als de instelling veranderd wordt, start de compressor niet direct, als op dat ogenblik automatisch ontdooid wordt.

Omdat de bewaartemperatuur in de koelruimte snel wordt bereikt, kunt u direct na het inschakelen levensmiddelen in de koelruimte leggen.

Belangrijk! Wacht met het opbergen van diepvriesartikelen tot de temperatuur in het vriesvak -18 °C bereikt heeft.

De COOLMATIC-functie is uitermate geschikt voor het snel koelen van grotere hoeveelheden in de koelruimte bijvoorbeeld dranken en salades voor een feestje.

1. Door te drukken op de COOLMATIC toets wordt de COOLMATIC-functie ingeschakeld. Het gele lampje gaat branden.

De COOLMATIC-functie zorgt nu voor intensief koelen. Daarbij wordt automatisch een GEWENSTE temperatuur van +2°C ingesteld. Na verloop van 6 uur wordt de COOLMATIC-functie automatisch beëindigd. Het gele lampje gaat uit. De oorspronkelijk ingestelde GEWENSTE temperatuur geldt dan weer en de temperatuurindicatie geeft weer de temperatuur aan die op dat moment in de koelruimte heerst.

1. Door opnieuw op de COOLMATIC toets te drukken kan de COOLMATIC-functie te allen tijde handmatig beëindigd worden. Het gele lampje gaat uit.

FROSTMATIC-toets

De FROSTMATIC-functie versnelt het invriezen van verse levensmiddelen en beschermt tegelijkertijd de reeds ingevroren waren tegen ongewenste verwarming.

1. Door te drukken op de FROSTMATIC toets wordt de FROSTMATIC-functie ingeschakeld. Het gele lampje gaat branden.
   Als de FROSTMATIC-functie niet handmatig beëindigd wordt, schakelt de elektronica van het apparaat de FROSTMATIC-functie na 24 uur uit. Het gele lampje gaat uit.
2. Door opnieuw op de FROSTMATIC-toets te drukken kan de FROSTMATIC-functie te allen tijde handmatig beëindigd worden. Het gele lampje gaat uit.
   Als de FROSTMATIC-functie is ingeschakeld, kan de WERKELIJKE temperatuur in de koelruimte iets dalen. Na uitschakelen van de FROSTMATIC-functie heerst de gekozen GEWENSTE temperatuur weer.
   i Attentie: de functies COOLMATIC en FROSTMATIC kunnen niet tegelijk worden ingeschakeld. Als de COOLMATIC- of FROSTMATIC-functie is ingeschakeld, kan de temperatuurinstelling niet worden gewijzigd.

Apparaat uitschakelen

Het apparaat is beschermd tegen abusievelijk inschakelen. Om uit te schakelen toets AAN/UIT ca. 5 seconden ingedrukt houden. In de temperatuurindicatie begint een "count down", daarbij wordt van "3" naar "1" teruggeteld. Na bereiken van "1" schakelt de koelruimte uit. De temperatuurindicatie en het groene netspanninglampje gaan uit. Aanwijzing: De instelling van het apparaat kan niet veranderd worden, als de stekker uit het stopcontact getrokken is of als er anderszins geen stroom aanwezig is. Na aansluiting op het stroomnet start het apparaat weer op de stand waar het voor de stroomonderbreking op stond.

Als het apparaat gedurende langere tijd niet gebruikt wordt:

1. Apparaat uitschakelen door toets AAN/UIT in te drukken tot de indicatie uitgaat (zie boven).

2. Stekker uit het stopcontact trekken of zekering in de huisinstallatie uitschakelen.

3. De vriesruimte ontdooien en het apparaat goed schoonmaken (zie hoofdstuk "Reiniging en onderhoud").

4. Deur daarna open laten om geurvorming te voorkomen.

Binnenuitrusting

Legvlakken

Afhankelijk van model en uitrusting zijn legvlakken van glas of roosters meegeleverd.

Het glazen legvlak boven de groente- en fruitbakken moet altijd blijven liggen, opdat fruit en groente langer vers blijven.

De overige legvlakken zijn in hoogte verstelbaar:

1. Daartoe het legvlak zover naar voren trekken tot het naar boven of onderen bewogen kan worden en eruit gehaald kan worden.

2. Om de legvlakken op een andere hoogte te zetten in omgekeerde volgorde te werk gaan.

Plaatsen van grote verpakkingen (niet bij alle modellen):

De voorste helft van het tweedelige glazen legvlak eruit halen en op een andere hoogte erin schuiven. Hierdoor wordt ruimte gewonnen om op het daaronder gelegen legvlak grote verpakkingen te plaatsen.

Naargelang de behoefte kunnen de deurvakken er naar boven uitgenomen worden en op andere plaatsen gezet worden.

Vochtigheidsregeling (niet bij alle modellen)

Voor het legvlak boven de groente- en fruitbakken bevindt zich bij enkele modellen een verstelbaar

ventilatierooster.

De opening van de ventilatiesleuven kan m.b.v. een schuifje traploos geregeld worden.

Schuifje rechts: ventilatiesleuven geopend.

Schuifje links: ventilatiesleuven gesloten.

Als de ventilatiesleuven open zijn, heerst t.g.v. sterkere luchtcirculatie een laag luchtvochtigheidsgehalte in de groente- en fruitbakken. Als de ventilatiesleuven dicht zijn, blijft het natuurlijke vochtigheidsgehalte van de levensmiddelen in de groente- en fruitbakken langer behouden.

Variabele box

(niet bij alle modellen, uitvoering afhankelijk van model)

Sommige modellen hebben een variabele box die naar de zijkant verschoven kan worden en onder een deurvak is aangebracht. De box kan onder ieder deurvak worden aangebracht.

1. Voor het omzetten het deurvak met de variabele box naar boven uit de houders in de deur tillen en de beugel uit de geleider onder het deurvak nemen.

2. Inzetten op een andere hoogte geschiedt in omgekeerde volgorde.

De variabele box kan ook in de koel- ruimte aan de zijkant van een legvlak gehangen worden:

1. Trek daartoe het legvlak zo ver naar voren tot het naar boven of naar beneden weggedraaid en er uit gehaald kan worden.
2. De beugel aan de zijkant aan het legvlak hangen en het legvlak weer in de geleiders schuiven.

Flessenhouder (niet bij alle modellen)

Sommige modellen hebben een flessen- houder in het flessenvak. Hij dient als bescherming tegen het omvallen van losse flessen en kan naar opzij verschoven wor- den worden.

In de koelruimte heersen, fysisch bepaald, diverse temperaturen. De laagste temperatuur heerst op de onderste legvlakken. Warmer is het op de bovenste legvlakken en in de vakken in de deur. Waar in de koelruimte de juiste temperatuur heerst voor de diverse soorten levensmiddelen laat het voorbeeld hiernaast zien.

Tip: Levensmiddelen dienen altijd afge- dekt of verpakt in de koelruimte gezet te worden om uitdrogen en geur- of smaakoverdracht op andere artikelen te voorkomen.

Voor het verpakken zijn geschikt: - vershoudzakken en -folies van polyethyleen;

• kunststof dozen met deksel;
• speciale kappen van kunststof met rubber band;
• aluminiumfolie.

Invriezen en diepgevroren bewaren

In het vriesvak kunt u diepvriesproducten bewaren en verse levensmiddelen zelf invriezen.

Attentie!

• Voor het invriezen van levensmiddelen dient de WERKELIJKE temperatuur in de vriesruimte -18^ of lager te zijn.
• Let op de op het typeplaatje aangegeven invriescapaciteit. Die geeft aan hoeveel verse levensmiddelen u in 24 uur kunt invriezen. Als u verschillende dagen achter elkaar wilt invriezen, neemt u slechts 2/3 tot 3/4 van de aangegeven hoeveelheid.
• Warme levensmiddelen voor het invriezen laten afkoelen. De warmte leidt tot verhoogde ijsvorming en verhoogt het energieverbruik.
• Bij het bewaren van kant-en-klare diepvriesproducten dient u zich beslist aan de door de fabrikant opgegeven bewaartijd te houden.
• Eenmaal ontdooide levensmiddelen zonder verdere verwerking (bereiden tot panklare gerechten) in geen geval een tweede keer invriezen.

• Niet te grote hoeveelheden, maximaal 2 kg per 24 uur, invriezen. De kwaliteit is beter, als de levensmiddelen snel tot in de kern bevriezen.

• Om het maximale invriesvermogen te benutten, dient u 24 uur - bij kleinere hoeveelheden zijn 4 tot 6 uur voldoende - voor het invriezen de FROSTMATIC-toets in te drukken. Het gele lampje brandt.

De FROSTMATIC toets behoeft niet ingedrukt te worden bij kleine in te vriezen hoeveelheden.

1. Alle levensmiddelen voor het invriezen luchtdicht verpakken, zodat ze niet uitdrogen, de smaak niet verloren gaat en de smaak niet op andere diepvriesproducten overgebracht wordt.

Voorzichtig! Diepvriesartikelen niet met natte handen aanraken. De handen kunnen daaraan vast vriezen.

1. De verpakte levensmiddelen op de bodem van het vriesvak leggen. Niet-bevroren artikelen mogen niet in aanraking komen met reeds bevroren waren omdat anders de bevroren artikelen kunnen ontdooien.

2. Sluit de vriesvakdeur.

De elektronica van het apparaat schakelt de FROSTMATIC-functie na 24 uur automatisch uit. Het gele lampje gaat uit. U kunt de FROSTMATIC-functie ook handmatig beëindigen door nog een keer op de FROSTMATIC-toets te drukken.

Als de FROSTMATIC-functie is ingeschakeld, kan de WERKELIJKE temperatuur in de koelruimte iets dalen. Na uitschakelen van de FROSTMATIC-functie heerst de gekozen GEWENSTE temperatuur weer.

Tips:

• Geschikt voor het verpakken van diepvriesproducten zijn:
• diepvrieszakken en -folie van polyethyleen;
• speciale diepvriesdozen;
• aluminiumfolie, extra sterk.
• Voor het sluiten van zakken en folies zijn geschikt: plastic klemmen, elastiekjes of plakband.
• Voor het sluiten de lucht uit de zakjes en folies strijken omdat lucht het uitdrogen van bevroren artikelen bevordert.
• Maak platte pakjes, deze bevriezen sneller.
• Diepvriesdozen niet tot aan de bovenrand vullen met (half)vloeibare diepvriesproducten omdat vloeistof tijdens het invriezen uitzet.

IJsblokjes maken

1. Ijsbakje voor 3/4 met koud water vullen, in het vriesvak plaatsen en laten bevriezen.
2. Om de ijsblokjes los te maken het ijsbakje verdraaien of kort onder stromend water houden.

Attentie! Een eventueel vastgevroren ijsbakje nooit met spitse of scherpe voorwerpen losmaken. Gebruik daarvoor een lepelsteel of iets dergelijks.

Ontdooien

De koelruimte wordt automatisch ontdooid

Het ontdooien van de verdamper in de achterwand van de koelruimte geschiedt automatisch.

Het dooiwater wordt in het afvoergootje aan de achterwand van de koelruimte opgevangen, door het afvoergat naar een bakje aan de compressor gevoerd en verdampt daar.

Het dooiwaterafvoergat moet regelmatig worden gereinigd (zie hoofdstuk "Reiniging en onderhoud").

Vriesvak ontdooien

Als het apparaat aanstaat en tijdens het openen van de deur slaat vocht als rijp neer in het vriesvak. Verwijder deze rijp van tijd tot tijd met een zachte kunststof schraper, bijv. een deegkrabber. Gebruik in geen geval harde of spitse voorwerpen.

Het vriesvak dient in ieder geval ontdooid te worden als de rijplaag ca. 4 mm dik is: echter minimaal eenmaal per jaar. Een geschikt moment voor het ontdooien is als het apparaat leeg is of als er nog maar weinig artikelen in liggen.

Waarschuwing!

• Geen elektrische verwarmingsapparaten en andere mechanische of kunstmatige hulpmiddelen gebruiken om het ontdooien te versnelen, met uitzondering van de hulpmiddelen die in deze gebruiksaanwijzing aanbevolen worden.
• Geen ontdooisprays gebruiken, deze kunnen gevaarlijk voor de gezondheid zijn en/of stoffen bevatten die kunststof aantasten.

Voorzichtig! Niet met natte handen aan bevroren artikelen komen. De handen kunnen daaraan vastvriezen.

1. Enkele uren vóór het ontdooien de FROSTMATIC-functie inschakelen, om te zorgen voor een koudereserve in de diepvriesproducten.
2. Bevroren artikelen er uitnemen, in meerdere lagen krantenpapier wik-kelen en op een koele plaats leggen.

3. Apparaat uitschakelen en de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.

4. Afsluitstopje uit de dooiwateruitloop verwijderen. Bakje eronder zetten om het dooiwater op te vangen.

Attentie! Na het ontdooien de afsluit-stop weer in de dooiwaterafvoer zetten.

Tip: Het ontdooien kan versneld worden door een pan met heet water in het vriesvak te zetten en de deur te sluiten. Verwijder stukken ijs die er afvallen voor ze geheel ontdooid zijn.

1. Na het ontdooien apparaat incl. accessoires grondig reinigen (zie hoofdstuk "Reiniging en onderhoud").

2. Levensmiddelen terugplaatsen en apparaat weer in gebruik nemen.

3. Niet vergeten de FROSTMATIC-functie weer uit te schakelen.

Reiniging en onderhoud

Om hygiënische redenen dient het apparaat aan de binnenkant met toebehoren geregeld gereinigd te worden.

Waarschuwing!

• Het apparaat mag tijdens het schoonmaken niet op het elektriciteits-net aangesloten zijn. Gevaar voor schokken! Zet voor het schoonma- ken het apparaat uit en trek de stekker uit het stopcontact of scha- kel de zekering uit.
• Het apparaat nooit met stoomreinigingsapparaten schoonmaken. Er kan vocht in de elektrische onderdelen komen. Gevaar voor schokken! Hete damp kan kunststof onderdelen beschadigen.
• Het apparaat dient droog te zijn voordat het weer in gebruik genomen wordt.

Let op!

• Etherische oliën en organische oplosmiddelen kunnen kunststof onderdelen aantasten, bijv.
• sap van citroen- of sinaasappelschillen;
• boterzuur;
• schoonmaakmiddelen die azijnzuur bevatten.
  Dergelijke substanties niet in contact brengen met apparaatonder- delen.
• Geen schurende schoonmaakmiddelen gebruiken.

1. Koel- en diepvriesartikelen er uit halen. Diepvriesartikelen in meerdere lagen kranten verpakken. Alles afgedekt op een koele plaats leggen.

2. Vriesvak voor het schoonmaken ontdooien (zie hoofdstuk "Ontdooien")

3. Apparaat uitschakelen en de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.

4. Apparaat en interieur met een doek en lauwwarm water schoonmaken. Eventueel een beetje normaal afwasmiddel gebruiken.

5. Daarna met schoon water afnemen en droogmaken.

6. Het dooiwaterafvoergat aan de achterzijde van de koelruimte schoonmaken m.b.v. de in het afvoergat geplaatste groene reinigingsstift.

7. Als alles droog is, de levensmiddelen er weer in doen en het apparaat weer in bedrijf nemen.

- Het apparaat niet in de buurt van kachels, verwarmingselementen of andere warmtebronnen plaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer.

- Zorgen voor voldoende ventilatie van het apparaat. Ventilatieopeningen nooit afdekken.

- Geen warme spijzen in het apparaat zetten. Warme spijzen eerst laten afkoelen.

- Deur slechts zo lang open laten als nodig is.

- De temperatuur niet lager dan nodig instellen.

- Diepvriesartikelen voor het ontdooien in de koelruimte leggen. De koude in de diepvriesartikelen wordt zo voor koeling van de koelruimte gebruikt.

Wat te doen als ...

Hulp bij storingen

Het kan bij een storing om kleine defecten gaan die u zelf aan de hand van de volgende aanwijzingen kunt oplossen. Voer zelf geen verdere werkzaamheden uit als de volgende informatie in concrete gevallen niet verder helpt.

Waarschuwing! Reparaties aan het koelapparaat mogen alleen door vakmensen uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan voor de gebruiker. Wend u bij reparatie altijd tot onze service-afdeling.

Storing	Mogelijke oorzaken	Oplossing
Apparaat werkt niet.	Apparaat is niet ingeschakeld.	Het apparaat inschakelen.
	Stekker zit niet in het stopcontact of zit los.	Stekker in stopcontact steken.
	Zekering is doorgeslagen of defect.	Zekering controleren, eventueel vervangen.
	Stopcontact is defect.	Een elektricien het defect aan het stroomnet laten verhelpen.
Het apparaat koelt te sterk.	Temperatuur is te koud ingesteld.	Temperatuurregelaar tijdelijk op warmere instelling draaien.
“☐” verschijnt op de temperatuurindicatie.	De elektronische systemen van het apparaat opmerkt een defect.	Het apparaat schakelt over op een noodprogramma totdat de service-afdeling de storing verholpen heeft.
De temperatuur in de koelruimte is niet laag genoeg.	Temperatuur is niet juist ingesteld.	Zie hoofdstuk "Ingebruikname".
	Deur heeft te lang openge-staan.	Deur slechts zo lang open laten als nodig is.
	In de laatste 24 uur zijn grotere hoeveelheden warme levensmiddelen opgeslagen.	Temperatuurregelaar tijdelijk op een koudere stand zetten.
	Het apparaat staat naast een warmtebron.	Zie hoofdstuk "Opstelplaats".
Storing Mogelijke	oorzaken Oplossing
Binnenverlichting werkt niet.	Lamp is defect.	Zie hoofdstuk "Lamp vervangen".
Water op de bodem van de koelruimte of op de legvlakken.	Dooiwaterafvoer is verstopt.	Zie hoofdstuk "Reiniging en onderhoud".
Nadat u op de toets FROSTMATIC/COOLMATIC gedrukt heeft of nadat de temperatuur-instelling gewijzigd is, start de compressor niet gelijk.	Dit is normaal, er zijn geen storingen.	De compressor start na een tijdje automatisch.
Temperatuurinstelling niet mogelijk.	COOLMATIC- of FROSTMA-TIC-functie ingeschakeld.	COOLMATIC of FROSTMA-TIC met de hand uitschakelen of met de temperatuurinstelling wachten, tot de functie automatisch is uitgeschakeld (zie ook hoofdstuk COOLMATIC/ FROSTMATIC).

Lamp vervangen

Waarschuwing! Gevaar voor elektrische schok! Voor het vervangen van de lamp het apparaat uitschakelen en de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.

Lampgegevens: 220-240 V, max. 25 W, fitting: E14.

1. Om het apparaat uit te schakelen toets AAN/UIT indrukken, tot het netspanninglampje uitgaat.
2. Stekker uit het stopcontact trekken.
3. Voor het vervangen van de lamp dient men op de achterste vasthechting te drukken en tegelijkertijd het dekseltje in de richting van de pijltjes weg te nemen, volgens de afbeelding (pijl).
4. Defecte lamp vervangen.
5. Lampafdekking weer monteren.
6. Apparaat weer in gebruik nemen.

Geluiden tijdens de werking

De volgende geluiden zijn karakteristiek voor koelapparaten:

• Klikken
  Elke keer als de compressor in- of uitschakelt, hoort u een klik.

- Zoemen

Zodra de compressor functioneert, hoort u gezoem.

- Borrelen/klotsen

Wanneer het koelmiddel door smalle leidingen stroomt, kunt u een borrelend of klotsend geluid horen. Ook na het uitschakelen van de compressor is dit geluid nog korte tijd te horen.

Bepalingen, normen, richtlijnen

Het koelapparaat is voor huishoudelijk gebruik bestemd en is met inachtneming van de voor deze apparaten geldende normen gemaakt. Bij de fabricage zijn speciaal die maatregelen genomen die vereist zijn volgens de Duitse wet op de veiligheid van apparaten (GSG), de Duitse voorschriften ter voorkoming van ongevallen bij koude-installaties (VBG 20) en de bepalingen van de vereniging van Duitse elektrotechnici (VDE). De koudecirculatie is op dichtheid getest.

CE Dit apparaat voldoet aan de volgende EU-richtlijnen:

• 73/23/EG van 19.2.1973 - laagspanningsrichtlijn
• 89/336/EG van 3.5.1989
  (met inbegrip van wijzigingsrichtlijn 92/31/EG) - EMC-richtlijn.
• 94/2/EG van 21. 01. 1994 - richtlijn voor energie-etikettering
• 96/57 EG van 3. 9. 1996 - vereiste met betrekking tot de energie-efficiëntie van elektrische huishoudelijke koel- en vriesapparaten en de betreffende combinaties.

Vaktermen

- Koelmiddel

Vloeistoffen die gebruikt kunnen worden voor koudeproductie, worden koelmiddelen genoemd. Deze stoffen hebben verhoudingsgewijs een laag kookpunt, zo laag dat de warmte van de aanwezige levensmiddelen in het koelapparaat, het koelmiddel tot koken ofwel tot verdampen kan brengen.

- Koelmiddelkringloop

Gesloten kringloopsysteem waarin het koelmiddel zich bevindt. De koelmiddelkringloop bestaat hoofdzakelijk uit verdamper, compressor, condensor en leidingen.

- Verdamper

In de verdamper verdampt het koelmiddel. Net als alle vloeistof, heeft het koelmiddel warmte nodig om te kunnen verdampen. Deze warmte wordt onttrokken aan de binnenruimte van het koelapparaat, de ruimte koelt daardoor af. Daarom is de verdamper in de binnenruimte geplaatst of direct achter de binnenwand ingeschuimd en daardoor niet zichtbaar.

- Compressor

De compressor ziet eruit als een tonnetje. Hij wordt aangedreven door een ingebouwde elektromotor en is achter, aan de onderkant van het apparaat geplaatst. De compressor zorgt ervoor dat het dampvormige koelmiddel aan de verdamper onttrokken wordt en vervolgens verdicht en naar de condensor geleid wordt.

- Condensor

De condensor heeft meestal de vorm van een rooster. In de condensor wordt het koelmiddel dat door de compressor verdicht is, gecondenseerd. Hierbij komt warmte vrij die door de oppervlakte van de condensor aan de omgevingslucht afgegeven wordt. De condensor is daarom aan de buitenkant, meestal aan de achterkant van het apparaat, aangebracht.

Voor België: U kan onderdelen, toebehoren en verbruiksprodukten online bestellen op adres http://www.aeg.be

Voor het online bestellen van onderdelen en accessoires, kijk op http://www.aeg.nl

Wijzigingen voorbehouden

2222 652-85 -00- 082007
