Quatro - Televisie Finlux - Gratis gebruiksaanwijzing en handleiding

Producttype	Televisie
Beeldschermtechnologie	CRT (beeldbuis)
Ontvangen systemen	PAL/SECAM B/G/D/K/K1/L/L', NTSC 3.58/4.43
Frequentiebereik	48.25 – 855.25 MHz
Netspanning	195 – 264 V, 50 Hz
Vermogensopname (normaal)	130 W
Vermogensopname (standby)	max. 1 W
Uitgangsvermogen audio	2 x 10 W (RMS) / 8 Ω
Subwoofer uitgang	14 W / 16 Ω (optioneel)
Aansluitingen voorpaneel	Koptelefoon (32-600 Ω), Audio/Video (RCA), Y/C (S-Video)
Aansluitingen achterpaneel	3x Scart (E1, E2, E3), Antenne 75 Ω, Audio out (RCA), Subwoofer out (RCA), VGA-ingang (optioneel)
Teletekst	Ja
Elektronische gebruikershandleiding	Ingebouwd
Afstandsbediening	Ja, met AAA-batterijen (2x 1,5 V)
Kleurtoetsen	Rood (Zoom), Groen (Geluid), Geel (Beeld), Blauw (PIP)
Ouderlijk toezicht	Ja, met universele pincode (159 + rode toets)
Reiniging	Zachte doek met mild schoonmaakmiddel; geen agressieve reinigers
Gebruik	Alleen binnenshuis, op stabiele vlakke ondergrond
Veiligheid	Netstekker loskoppelen bij onweer of langdurig niet gebruiken; nooit achterkant openen

Veelgestelde vragen - Quatro Finlux

Hoe sluit ik de antenne aan op de Finlux Quatro televisie?

Wat moet ik doen als de afstandsbediening niet werkt?

Hoe voer ik een automatische zenderzoek uit?

Hoe kan ik de taal van het menu wijzigen?

Wat is de universele pincode voor ouderlijk toezicht?

Hoe open ik de elektronische gebruikershandleiding?

Wat moet ik doen als het beeld slechte kleuren heeft?

Hoe reinig ik de tv?

Welke aansluitingen heeft de Finlux Quatro op het voorpaneel?

Wat moet ik doen bij een stroomstoring of onweer?

GEBRUIKSAANWIJZING Quatro Finlux

In deze brochure vindt u meer informatie over de bewerkingen die u moet uitvoeren bij de installatie van dit televisietoestel. Bovendien wordt uitgelegd hoe de afstandbediening werkt en worden de beschikbare aansluitingen beschreven. Daarnaast vindt u hier instructies voor het gebruik van de "ingebouwde" elektronische gebruikershandleiding.

Raadpleeg de ingebouwde elektronische gebruikershandleiding voor meer gedetailleerde informatie over de functies van dit televisietoestel.

Inhoud

Voor uw veiligheid .1.

Beginnen 2.

Afstandsbediening 3.

De menu's kiezen .3.

Elektronische gebruikershandleiding .4.

Voorpaneel 5.

Achterpaneel 5.

Aanvullende instructies .6....

Voordat u een reparateur inschakelt .6.

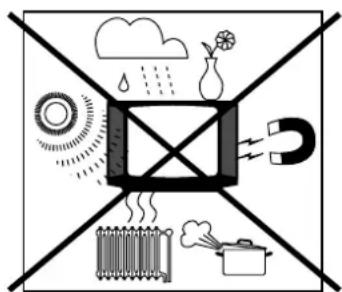

• Plaats het toestel op een vlakke en stabiele ondergrond (niet op tapijt).
• Het toestel moet op kamertemperatuur zijn voordat u het aanzet.
• Controleer of het stopcontact geschikt is voor het toestel 210...240 V, 50 Hz.
• Haal de stekker uit het stopcontact tijdens onweer of als u het toestel langere tijd niet gebruikt. Ontkoppel het toestel tevens van de antenneaansluiting.
• Dit toestel is alleen voor gebruik binnenshuis.
• Als u het toestel wilt reinigen, moet u het uitzetten en de stekker uit het stopcontact halen. Reinig de kast en het scherm met een doek bevochtigd met een oplossing van een zacht schoonmaakmiddel. Gebruik geen wasbenzine, thinner, alcohol, was-oplosmiddel of andere agressieve schoonmaakmiddelen.
• Plaats nooit iets dat vloeistof bevat op het toestel: als het omvalt komt er vocht in het toestel, waardoor u een elektrische schok kunt krijgen en het toestel beschadigd kan raken.
• Let op dat er geen voorwerpen als munten of haarspelden door de ventilatie-openingen in het toestel terecht kommen.
• Als er vloeistof is gemorst of een voorwerp in het toestel terecht is gekomen, moet u de stekker uit het stopcontact halen en het toestel laten controleren door een bevoegd technicus.
• Let erop dat het netsnoer geen knikken heeft, niet wordt blootgesteld aan extreme warmte of in aanraking komt met chemicaliën. Als het netsnoer is beschadigd, haalt u de stekker uit het stopcontact en laat u het nakijken door een bevoegd technicus.
• M aak nooit de achterkant van het toestel open. Het toestel bevat geen onderdelen die de gebruiker zelf kan repareren.

1 De batterijen plaatsen

De afstandsbediening werkt op twee AAA-batterijen van 1,5 volt. Let bij het plaatsen van de batterijen op de juiste polariteit (+/-; zie de afbeelding op de bodem van het batterijvak).

2 De antenne aansluiten

Als u geen videorecorder aansluit, moet u de antennekabel rechtstreeks op het televisietoestel aansluiten.

Als u een videorecorder wilt gebruiken, moet u deze altijd aansluiten tussen de antenne en de antenne-ingang van het televisietoestel (zie de afbeelding).

Let op! Voor een optimale beeldkwaliteit kunt u de videorecorder met een Scart-kabel aansluiten op de blauwe Scart-aansluiting E2.

3 Het netsnoer aansluiten

210...240 V, 50 Hz

4 Het toestel inschakelen

Druk op de netschakelaar op het voorpaneel.

Wacht tot het taalmenu op het scherm wordt weergegeven!

5 Start de automatische kanaalzoekfunctie (APSi).

Selecteer aan de hand van de aanwijzingen op het scherm de taal voor de menu's en de gebruikershandleiding, alsmede het land waar u de televisie gebruikt. Het zoeken naar kanalen begint automatisch wanneer u op de knop met de pijl naar rechts drukt nadat u een land hebt geselecteerd.

Wacht totdat de televisie alle programmakanalen heeft gevonden (de voortgangsbalk staat dan op honderd procent).

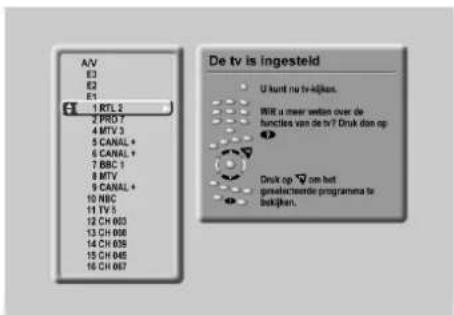

6 U kunt nu tv-kijken.

U kunt het televisietoestel nu in gebruik nemen. Er verschijnt een menu op het scherm. Druk op de toets TV als u meteen een programma wilt bekijken.

Let op! U kunt later de volgorde van de programmakanalen wijzigen of extra apparaten installeren.

De instructies hiervoor vindt u in de elektronische gebruikershandleiding.

Dagelijks gebruik

Afstandsbediening

1. Knop voor stand-by/mute:

2. Als u deze knop kort indrukt, wordt het geluid helemaal uitgezet.

3. Als u er langer op drukt, wordt de televisie in stand-by gezet.

4. Indicatielampjes voor bij de bediening van externe units (niet op alle modellen) *)

5. Bediening van externe units selecteren (niet op alle modellen) *)
6. Cijfertoetsen: een kanaal kiezen
7. Geluidsvolumetoetsen
8. MENU-toets: het hoofdmenu kiezen
9. Pijltoetsen

- omhoog/omlaag: het volgende/vorige kanaal kiezen

- links/rechts: het geluidsvolume aanpassen

1. i-toets: informatie over de programmakanalen weergeven
2. ?-toets: de elektronische gebruiksaanwijzing kiezen
3. TEXT-toets: overschakelen naar teletekst
4. TV-toets: de menu's, elektronische gebruiksaanwijzing of teletekst verlaten
5. OK-toets: om een selectie te bevestigen, of om naar de kanalenlijst van de televisie te gaan.
6. Kleurtoetsen:

ZOOM-toets (rood): het beeldformaat wijzigen
SOUND-toets (groen): het geluid instellen
VISION-toets (geel): beeld- en schermweergave instellen
PIP-toets (blauw): beeld-in-beeld

1. RET-toets: met deze knop gaat u terug naar het vorige menu; tijdens het kijken naar een televisieprogramma geeft u met deze knop de tijd weer die door het televisiekanaal wordt uitgezonden.

*) Met de afstandsbediening kunt u een digitale ontvanger (DVB), DVD-speler of videorecorder (VCR) bedienen. Druk het benodigde aantal malen op de toets om het apparaat te selecteren dat u wilt bedienen. Het indicatielampje geeft de bedieningsfunctie aan. Als u vervolgens de televisie weer wilt bedienen, drukt u op de TV-toets.

NB: Als uw externe unit niet op de opdrachten van de afstands-bediening reageert, betekent dit dat u deze unit niet met de afstandsbediening kunt bedienen.

De menu's kiezen

Het hoofdmenu selecteren

Kies het hoofdmenu met de MENU-toets.

In het hoofdmenu kunt u met de pijltoetsen (links/rechts) submenu's selecteren. Het submenu wordt geactiveerd door op de toets met de pijl omlaag te drukken.

Beeld aanpassen

U kunt het menu Vision ook selecteren met de gele VISION-toets.

Geluid aanpassen

U kunt het menu Sound ook selecteren met de groene SOUND-toets.

Elektronische gebruikershandleiding

In de ingebouwde elektronische gebruikershandleiding vindt u alle instructies voor het gebruik van dit televisietoestel.

De elektronische gebruikershandleiding openen

U kunt de elektronische gebruikershandleiding activeren door tijdens het tv-kijken op de toets ? te drukken.

Informatie opzoeken in de elektronische gebruikershandleiding

Om het vinden van de juiste informatie te vergemakkelijken bevat de elektronische gebruikershandleiding een inhoudsopgave (toegankelijk via de groene toets) en een alfabetisch gesorteerde index (toegankelijk via de gele toets).

Inhoudsopgave

Selecteer de sectie met de pijltoetsen (omhoog/omlaag), ga naar de lijst met onderwerpen met de pijltoets (rechts), selecteer het gewenste onderwerp met de pijltoetsen (omhoog/omlaag) en druk op de toets OK.

Druk op de pijltoets (links) om te terug te gaan naar de inhoudsopgave.

Alfabetisch gesorteerde index

Selecteer de eerste letter van de titel van het gewenste onderwerp met de pijltoetsen (links/rechts), selecteer het gewenste onderwerp met de pijltoetsen (omhoog/omlaag) en druk op de toets OK.

Gebruikershandleiding

De elektronische gebruikershandleiding bevat informatie over de instelling of functie die u hebt geselecteerd. U kunt door de pagina's in kwestie bladeren met de pijltoetsen (links/rechts).

Op de meeste pagina's van de elektronische gebruikershandleiding kunt u rechtstreeks naar de desbetreffende

instelling of functie gaan door op de toets OK te drukken.

Door op de ?-toets te drukken kunt u vanuit een instelling of functie teruggaan naar de elektronische gebruikershandleiding.

U kunt op elke pagina van de elektronische gebruikershandleiding teruggaan naar de index door op de gele toets te drukken of naar de inhoudsopgave door op de groene toets te drukken.

De televisieweergave weer activeren

U kunt vanuit de elektronische gebruikershandleiding weer overschakelen op de televisieweergave door op de toets TV te drukken.

Voorpaneel

A. Netschakelaar om het tv-toestel aan en uit te zetten
B. AV-aansluitingen
C. Koptelefoonaansluiting
D. Geeft aan dat de afstandsbediening wordt gebruikt of dat de kopieerfunctie is geactiveerd.
E. Geeft aan dat de televisie aan staat.
F. Geluidsvolumetoetsen
G. Kanaalkeuze

De vorm van het voorpaneel kan verschillen per model. De functies zijn echter gelijk voor alle modellen.

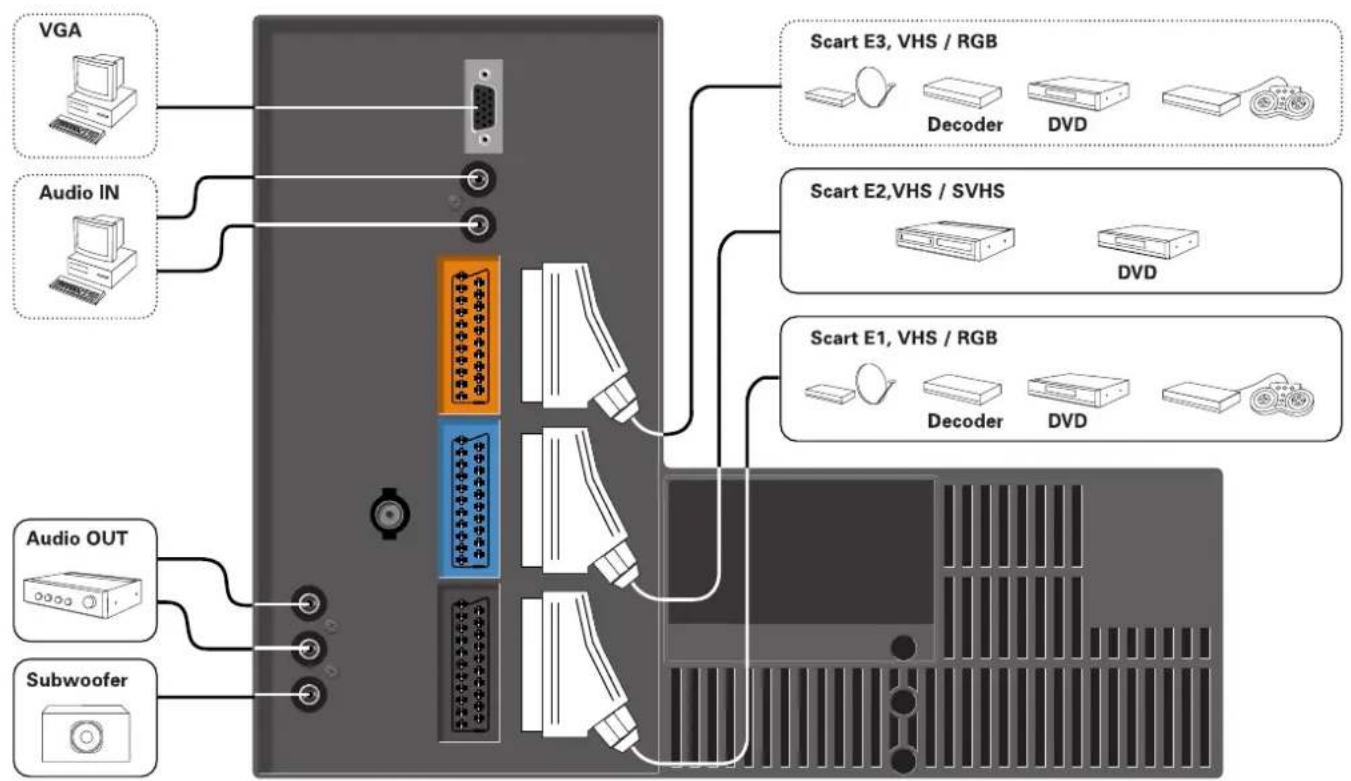

Achterpaneel

Niet op alle modellen

Aanvullende instructies

De taal van de schermweergave wijzigen

Volg de hieronder beschreven procedure als de menu's niet in de juiste taal worden weergegeven.

1. Selecteer het hoofdmenu met de MENU-toets.
2. Ga naar het pictogram van het menu Instellingen.
3. Activeer het menu Instellingen door op de toets met de pijl omlaag te drukken.
4. Wijzig op de eerste regel van het menu de schermweergavetaal met de pijltoetsen (links/rechts).
5. Sluit het menu af met de TV-toets.

Universele pincode voor ouderlijke beveiliging

Als u bent vergeten welk codenummer u hebt ingesteld, kunt u de ouderlijke beveiliging tijdelijk opheffen door achtereenvolgens op de toetsen 1, 5, 9 en de rode toets ZOOM te drukken op de afstandbediening.

Met deze "universele pincode" heft u de vergrendeling van de programmainstellingen op en activeert u de menu's waarmee u de pincode kunt wijzigen of de beveiliging kunt uitschakelen.

Raadpleeg de elektronische gebruikershandleiding voor verdere instructies.

Voordat u een reparateur inschakelt

Probleem	Oplossing
Het apparaat werkt niet meer goed na een stroomstoring, een onweersbui, enzovoorts. Bij-voorbeeld: Het TV-toestel reageert niet meer op opdrachten die u geeft met de afstandsbediening.	Schakel het toestel uit met de hoofdschakelaar, wacht ongeveer 10 seconden en zet het toestel weer aan.
De kleurkwaliteit is slecht.	Schakel het TV-toestel uit met de hoofdschakelaar en laat het toestel ongeveer 15 minuten afkoelen. Zet het toestel weer aan.
Permanente beeldvervorming (langs de randen).	Plaats alle apparaten die sterke magnetische velden produceren, zoals extra luidsprekers, verder weg van het TV-toestel. Schakel het TV-toestel uit met de hoofdschakelaar en laat het toestel ongeveer 15 minuten afkoelen. Zet het toestel weer aan.
De afstandsbediening werkt niet, hoewel de batterijen nog goed zijn.	Haal de batterijen uit het batterijvak. Houd de blauwe knop PiP ongeveer 10 seconden ingedrukt en plaats de batterijen weer in het batterijvak.

Technische gegevens

Systeem PAL/SECAM B, G, D, K, K1, L, L', I NTSC 3,58 MHz via Scart-aansluiting

4,43 MHz RF / via Scart-aansluiting

Netspanning 195...264 V, 50Hz

Opgenomen vermogen ^2) 130 W (normal) in standby-stand max. 1 W

Frequentiegebied 48.25 - 855.25 MHz

Uitgangsvermogen (RMS) 2 x 10 W/8 Ω

Subwoofer 1) 14 W/16 Ω

Aansluitingen op het voorpaneel

Hoofdtelefoon 32...600 Ω

Audio/Video (RCA) Audio in: 0...2 V (RMS) Video in: 1 V/75 Ω Y/C in (SVHS)

Aansluitingen op het achterpaneel

Audio/Video (Scart)	Audio in: 0...2 V/RIN = 1 kΩAudio out: 0...2 V/RL min.10 kΩVideo in/out: 1 V/ 75ΩRGB in: 0,7 V/75Ω (E1, E3 2)Y/C in: (SVHS) (E2)
Antenne	75 Ω (coaxial cable)
Audio out	0...2 V/10 kΩ (RCA)
Subwoofer out	0...2 V/10 kΩ 20...180 Hz (RMS) (RCA)
VGA-ingang 1)	640 x 480, 60 Hz640 x 400, 70 Hz640 x 350, 70 Hz720 x 400, 70 Hz
VGA-audio-ingang 1)	0...2 V (RMS) (RCA)

De technische gegevens kunnen worden gewijzigd.

^1) Niet op alle modellen
2) Afhankelijk van optiemodules en beeldbuis.
