L26WA91 - Televisie AOC - Gratis gebruiksaanwijzing en handleiding

Merk	AOC
Model	L26WA91
Type	LCD-televisie
Schermdiagonaal	26 inch (66 cm)
Resolutie	1366 x 768 pixels (HD-ready)
Beeldverhouding	16:9
Helderheid	300 cd/m²
Contrastverhouding	1000:1 (statisch)
Kijkhoek	170° (horizontaal) / 160° (verticaal)
Geluidsvermogen	2 x 5 Watt
Aansluitingen	HDMI, VGA, component, composiet, scart, USB, hoofdtelefoon
Gewicht (zonder voet)	ca. 5,5 kg
Afmetingen (zonder voet)	66 x 42 x 8 cm (BxHxD)
VESA-montage	100 x 100 mm
Stroomverbruik (bedrijf)	ca. 70 W
Stroomverbruik (stand-by)	< 1 W
Energieklasse	D (oude labeling)
Teletekst	Ja
Slaaptimer	Ja
Kleur	Zwart
Garantie	2 jaar

Veelgestelde vragen - L26WA91 AOC

Hoe schakel ik de televisie in?

Druk op de aan/uit-knop aan de zijkant van het toestel of gebruik de afstandsbediening.

Welke afstandsbediening is geschikt?

Gebruik de originele AOC-afstandsbediening of een universele afstandsbediening die compatibel is met AOC.

Hoe sluit ik een HDMI-apparaat aan?

Sluit het apparaat aan op een van de HDMI-poorten en selecteer de juiste ingang via de bronknop.

Waarom is er geen beeld maar wel geluid?

Controleer of de juiste ingang is geselecteerd en of de videokabel goed is aangesloten.

Hoe kan ik het volume aanpassen?

Gebruik de volumeknoppen op de afstandsbediening of op de televisie zelf.

Hoe reinig ik het scherm?

Gebruik een zachte, droge doek. Gebruik geen schoonmaakmiddelen of water direct op het scherm.

Wat is de resolutie van de televisie?

De resolutie is 1366 x 768 pixels (HD-ready).

Kan ik de televisie aan de muur bevestigen?

Ja, de televisie heeft een VESA 100x100 mm bevestigingspunt. Gebruik een geschikte muurbeugel.

Hoe stel ik de zenders in?

Ga naar het menu en kies 'Zenders zoeken' of 'Automatisch afstemmen' om de beschikbare kanalen te vinden.

Wat moet ik doen als de afstandsbediening niet werkt?

Vervang de batterijen en controleer of er geen obstakels tussen de afstandsbediening en de televisie zijn.

GEBRUIKSAANWIJZING L26WA91 AOC

Lees dit voordat u de apparatuur bedient....1

Verklaring van RoHS-naleving 4

VOORBEREIDING 6

Vóór de installatie 6

Inhoud van de verpakking 7

Plaatsing van de batterijen....7

INSTALLATIE VAN DE TV 8

De tv-standaard monteren....8

Tv-aansluitingen 8

Montage op de muur 9

Verwijder de tv-standaard om het toestel op de muur te monteren 9

Het apparaat aansluiten 11

Aansluitingen op de achterkant....11

Aansluiting op de zijkant....13

Stroomaansluiting....14

De lcd-tv inschakelen 14

Eerste installatie 15

Bedieningspaneelknoppen 16

Afstandsbedieningsfuncties....17

Beeldformaat 18

Tv-menu....19

OSD-instellingen 19

Beeld 20

Geluid 21

TV 22

TV-kanalen 23

Kenmerken 24

Kinderslot....26

Overige informatie ....27

Oplossen van problemen ....27

Woordenlijst....28

Specificaties 29

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees dit voordat u de apparatuur bedient

1. Lees deze instructies.

2. Bewaard deze instructies.

3. Let op alle waarschuwingen.

4. Volg alle instructies op.

5. Gebruik het apparaat niet bij water.

6. Schoonmaken met een droge doek.

7. Blokkeer de ventilatieopeningen niet. Gebruiken in overeenstemming met de instructies van de fabrikant.

8. Niet gebruiken bij warmtebronnen zoals radiatoren, warmteregisters, ovens en andere apparatuur (zoals versterkers) die warmte produceren.

9. Maak de gepolariseerde of geaarde stekker niet onklaar. Een poolstekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardepin. De stekkerpinnen zijn breed uitgevoerd voor uw veiligheid. Past de stekker niet in het topcontact, vraag dan een elektricien om het verouderde stopcontact te vervangen.

10. Bescherm de netkabel, zodat men er niet over kan lopen en hij niet bekneld raakt. Let vooral op de nabijheid van stekkers, stopcontacten en het punt waar de kabel op het apparaat is aangesloten.

11. Gebruik alleen toebehoren en accessoires die zijn aanbevolen door de fabrikant.

1. Gebruik alleen een wagen, standaard, statief, beugel of tabel die gespecificeerd is door de fabrikant of met het apparaat is verkocht. Wordt een wagen gebruikt, wees dan voorzichtig als de wagen met de apparatuur wordt verplaatst, zodat ze niet kunne omvallen en letsel veroorzaken.

2. Neem de stekker uit het stopcontact tijdens onweer en als het apparaat langere tijd niet wordt gebruikt.

3. Laat reparaties uitvoeren door bevoegd reparatiepersoneel. Reparatie is nodig als het apparaat beschadigd is op enige wijze, bijvoorbeeld als de netkabel of -stekker beschadigd is, als het apparaat nat is geworden of als er voorwerpen in gevallen zijn, als het apparaat blootgesteld is geweest aan regen of vocht, niet normaal functioneert of gevallen is.

4. Stel het toestel niet bloot aan druppels of spatten en plaats geen voorwerpen met vloeistoffen, bv. een vaas, op het toestel.

5. Verwijder de panelen van het apparaat niet, zodat u geen gevaar loopt voor elektrische schokken. Laat alle servicewerkzaamheden over aan bevoegd servicepersoneel.

6. Met de apparaataansluiting kan het apparaat onmiddellijk worden aangesloten.

7. Het apparaat moet op een stopcontact met een beschermende aarding worden aangesloten.

8. Gebruikte of lege batterijen dienen overeenkomstig de geldende wetgeving te worden afgevoerd of gerecycleerd. Neem voor nadere informatie contact op met uw plaatselijke afvalverwerkingsdienst.
9. Bij aankoop of gebruik in andere landen moet u een passend stroomsnoer gebruiken dat conform is aan de lokale wetgeving en reglementering.
10. Om letsel te vermijden moet dit apparaat stevig op de vloer of muur worden bevestigd als aangegeven in de installatieaanwijzingen.
11. Plaats het toestel niet in een nauwe ruimte zoals een boekenkast of dergelijke.
12. Plaats geen open vlam, zoals brandende kaarsen op het apparaat.
13. Laat voor een goede verluchting minstens een tien tot vijftien centimeter ruimte rondom de tv. Plaats de tv niet op een tapijt.
14. Stel het toestel niet bloot aan druppels of spatten.
15. Stel het toestel niet bloot aan regen of vocht en plaats geen voorwerpen met vloeistoffen, bv. een vaas, op het toestel.
16. Het apparaat moet op een stopcontact met een beschermende aarding worden aangesloten.
17. Het apparaat is niet bestemd voor gebruik als display op werkplaatsen volgens BildscharbV.
18. Met de apparaataansluiting kan het apparaat onmiddellijk worden afgekoppeld.
19. Een hoge geluidssterkte uit de oortelefoon of hoofdtelefoon kan tot gehoorverlies leiden. Zet u de equalizer op de maximumwaarde dan verhoogt dat de uitgangsspanning op de oortelefoon en hoofdtelefoon en dus de geluidssterkte.

De bliksemflits in een gelijkzijdige driehoek waarschuwt u voor de aanwezigheid van ongeïsoleerde "GEVAARLIJKE SPANNINGEN" in de behuizing van het product, voldoende om een elektrische schok te geven.

De gevarendriehoek wijst de gebruiker op belangrijke bedienings-of onderhoudsaanwijzingen (serviceaanwijzingen) in de documenten bij het apparaat.

LET OP

Deze serviceaanwijzingen zijn uitsluitend bedoeld voor bevoegd servicepersoneel. Voer tenzij u daartoe bevoegd bent geen andere servicewerkzaamheden uit dan die in de gebruiksaanwijzing, zodat u geen gevaar loopt voor elektrische schokken.

Verwijderen van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie.

Dit symbool op het product of o de verpakking geeft aan dat het product niet met ander huisvuil mag worden weggeworpen. Het is uw verantwoordelijkheid ervoor te zorgen dat het product wordt weggebracht naar het darvoor bedoelde inzamelingspunt voor recycling van afgedankte elektrische en elektronische apparatuur. Door gescheiden inzameling en recycling van afgedankte apparatuur helpt u met het sparen van natuurlijke bronnen en

zorgt u ervoor dat de apparatuur wordt hergebruikt op een manier die de menselijke gezondheid en het milieu spaart. Voor meer informatie over de plaats waar apparatuur voor recycling wordt ingezameld, neemt u contact op met de plaatselijke autoriteiten, het plaatselijke afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

CE-markering

De verzonden versie van dit apparaat voldoet aan de eisen van de EG-richtlijnen 2004/108/EC "Elektromagnetische compatibiliteit" en 2006/95/EC "Laagspanningsrichtlijn".

Geproduceerd onder licentie van Dolby Laboratories. 'Dolby' en het dubbel-D-symbool zijn handelsmerken van Dolby Laboratories.

Verklaring van RoHS-naleving

Dit product werd ontworpen en geproduceerd in overeenstemming met Richtlijn 2002/95/EC van het Europese parlement en de Raad voor de beperking van het gebruik van bepaalde gevaarlijke bestanddelen in elektrische en elektronische apparatuur (RoHS-richtlijn) en wordt verondersteld te voldoen aan de maximale concentratiewaarden die door het Europese Comité voor technische aanpassingen (TAC) zijn vastgesteld, zoals hieronder weergegeven:

Bestanddeel	Aanbevolen maximale concentratie	Huidige concentratie
Lood (Pb) 0,1% < 0,1%
Kwik (Hg) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Zeswaardig chroom (Cr6+) 0,1% < 0,1%
Polybroombifenylen (PBB) 0,1% < 0,1%
Polybroomdifenylethers (PBDE)	0,1%	< 0,1%

Bepaalde bestanddelen van producten, zoals hierboven vermeld, zijn vrijgesteld onder de Annex van de RoHS-richtlijnen zoals hieronder omschreven:

Voorbeelden van vrijgestelde elementen zijn:

1. Kwik in compacte TL-lampen in een hoeveelheid die niet meer dan 5 mg per lamp bedraagt en in andere lampen die niet specifiek in de Annex van de RoHS-richtlijn zijn vermeld.
2. Lood in het glas van kathodestraalbuizen, elektronische componenten, TL-lampen en elektronische keramische onderdelen (bijv. piëzo-elektronische apparaten).
3. Lood in soldeerapparaten met hoge temperatuur (d.w.z. op lood gebaseerde legeringen die voor 85% of meer van het gewicht lood bevatten).
4. Lood als een toegekend element in staal dat tot 0,35% van zijn gewicht lood bevat, aluminium tot 0,4% en koper tot 4%.

LCD-beeldscherm

Het LCD-beeldscherm dat in dit product wordt gebruikt, is van glas. Het kan dus breken wanneer u het product laat vallen of als er andere objecten tegen stoten.

Het LCD-beeldscherm is een product met een zeer hoge technologie die u fijn gedetailleerde beelden biedt. In sommige gevallen kunnen enkele niet-actieve pixels als vaste blauwe, groene of rode punten op het scherm verschijnen. Dit heet geen invloed op de prestaties van uw product.

Om een lange levensduur van de prestaties van uw toestel te garanderen en het risico op ingebrande beelden te verhinderen, moet u de volgende voorzorgsmaatregelen nemen.

• Laat stilstaande beelden (stilstaande computerschermen en beelden van videogames, logo's, foto's, tekst en afbeeldingen in de weergave 4:3) niet gedurende lange tijd op het scherm staan.
• Gebruik een schermbeveiliging wanneer u een computer gebruikt.

VOORBEREIDING

Vóór de installatie

1. Zet de televisie op een stevige ondergrond.

• Zet de televisie op een plaats waar de lucht vrij kan stromen.
• Bedek de ventilatiegaten op het achterpaneel niet.
• Om een onveilige situatie te vermijden mag geen open vuur, zoals een brandende kaars, zich in de buurt bevinden.
• Vermijd warmte, direct zonlicht, en blootsteling aan regen of water.

• Stel het apparaat niet bloot aan druip- of spatwater.

• Steek de antennestekker stevig in de antenneaansluiting

ANT IN 75Ω op de achterzijde van de televisie.

Voor model van 19"/22": Voor model van 26"/32"/42":

VOORBEREIDING

Inhoud van de verpakking

Kijk na of de ontvangen verpakking het volgende bevat:

1. Lcd-tv
2. Basis met schroeven
3. Afstandsbediening met batterijen
4. Handleiding
5. Beknopte handleiding
6. Stroomsnoer

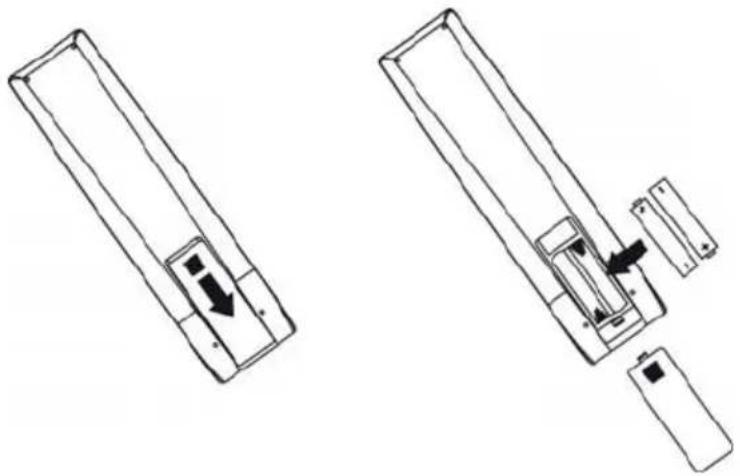

Plaatsing van de batterijen

1. Plaats twee AAA-batterijen in de afstandsbediening. Zorg ervoor dat de + en - in de juiste richting staan.
2. Plaats het deksel terug.

* Als de afstandbediening gedurende een langere tijd niet zal worden gebruikt, verwijdert u de batterijen om schade aan de afstandsbediening te voorkomen.

INSTALLATIE VAN DE TV Overzicht van de tv

De tv-standaard monteren

1. Leg de televisie met het scherm omlaag op een zachte, vlakke ondergrond om schade en krassen van het scherm te vermijden.
2. Pas de voet op de standaard en steek de voet erin.
3. Steek de schroeven in de onderkant van de voet en maak de voet aan de standaard vast.

Tv-aansluitingen

• Lichtsensor: Detecteert het omgevingslicht om contrast en helderheid automatisch in te stellen voor comfortabel zicht. (alleen voor 32"/42")
• Netschakelaar: De televisie is in de standbystand niet volledig uitgeschakeld. Om hem uit te schakelen, gebruikt u de netschakelaar.

INSTALLATIE VAN DE TV Overzicht van de tv

Montage op de muur

Scherm-formaat (inch)	VESA-compatibelemuurbeugel (mm) (B x H)	Schroeftype	Gewicht van toestel zonder voet
19" 100 x 100 mm Metric 4 x 10 mm 3.7 kg
22" 100 x 100 mm Metric 4 x 10 mm 4.6 kg
26" 200 x 100 mm Metric 4 x 10 mm 7.0 kg
32" 200 x 200 mm Metric 6 x 10 mm 10.9 kg
42" 200 x 200 mm Metric 6 x 10 mm 18.6 kg

OPMERKING:

• De beugel voor wandmontage en de schroeven zijn niet meegeleverd.
• Zet de televisie op een afstand van minstens 60 mm van de muur om problemen met de kabels te vermijden.
• Gebruik voor de veiligheid alleen een beugel voor wandmontage met UL-kenmerk, geschikt voor het gewicht van de televisie zonder standaard.

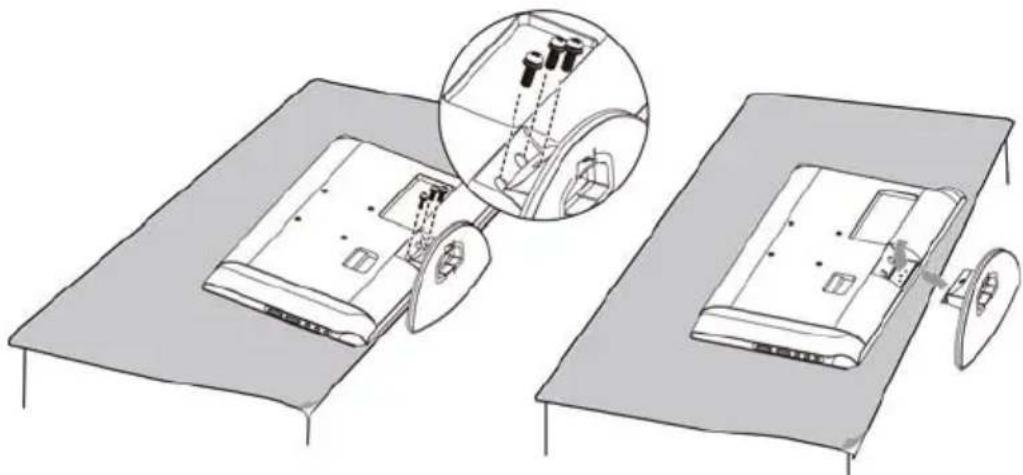

Verwijder de tv-standaard om het toestel op de muur te monteren

Voor model van 19"/22":

1. Verwijder de schroeven waarmee de televisie op de standaard gemonteerd is.
2. Trek de standaard van het scharnier om hem van de televisie los te maken.
3. Monteer de beugel voor wandmontage op de achterkant van de televisie met vier M4-schroeven.

INSTALLATIE VAN DE TV Overzicht van de tv

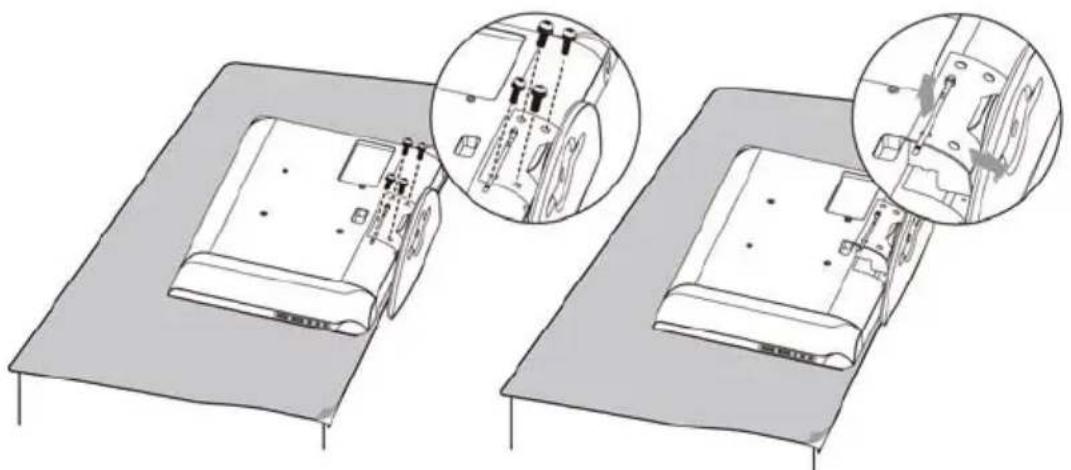

Verwijder de tv-standaard om het toestel op de muur te monteren

Voor model van 26"/32":

1. Verwijder de schroeven waarmee de televisie op de standaard gemonteerd is.
2. Trek de standaard van het scharnier om hem van de televisie los te maken.

3. Monteer de beugel voor wandmontage op de achterkant van de televisie met vier schroeven.

4. Voor model van 26": Monteer de beugel voor wandmontage met vier M4-schroeven.

5. Voor model van 32": Monteer de beugel voor wandmontage met vier M6-schroeven.

Voor model van 42":

1. Draai de schroeven op de achterzijde van de standaard los en verwijder de achterzijde van de standaard.
2. Trek de standaard van het scharnier om hem van de televisie los te maken.
3. Monteer de beugel voor wandmontage op de achterkant van de televisie met vier M6-schroeven.

INSTALLATIE VAN DE TV Het apparaat aansluiten

Aansluitingen op de achterkant

Voor model van 19"/22":

TV

	Poort	Funct ons
1	Tuneringang	Aansluiting op de tv rf-signalen (antenne/kabel-tv).
2	SCART(EXT 1)	Volledige SCART-aansluiting voor RGB, S-video en KBOS-ingang en monitoruitgang.
3	Componentvideo en L/R audio-ingang	Het YPbPr-videosignaal kan worden gebruikt bij aansluiting op de componentvideopoort. Zo kunnen dvd-spelers met progressieve scanning, HDTV-decoders met hoge resolutie en satellietontvangers via YPbPr- en L/R-audiosignalen video met een maximale resolutie ontvangen.
4	Componentvideo en L/R audio-ingang	Het videosignaal kan worden gebruikt door het aan te sluiten op de ingang voor samengesteld vide en de audiosignalen links en rechts.
5	SPDIF-uitgang(Digital audio uit)	SPDIF is stellig aan te raden voor een digitale geluidsuitgang van hoge kwaliteit.
6	HDMI	HDMI (High Definition Multimedia Interface).Aan te sluiten op apparaten met digitale signalen. Kan met de pc of HDTV-videosignalen worden gebruikt.
7	PC IN	Aansluiting op analoge VGA-signaalbronnen. Pc-audio ondersteunt 3,5mm-stekkers.

INSTALLATIE VAN DE TV Het apparaat aansluiten

Aansluitingen op de achterkant

Voor model van 26"/32"/42":

TV

	Port Functions
1	Tuneringang	Aansluiting op de tv rf-signalen (antenne/kabel-tv).
2	SCART(EXT 1 / EXT 2)	EXT 1: Volledige SCART-aansluiting voor RGB, S-video en KBOS-ingang en monitoruitgang.EXT 2: Half SCART. Dit verzendt S-Video of KBOS in en monitor uit.
3	PC IN	Aansluiting op analoge VGA-signaalbronnen. Pc-audio ondersteunt 3,5mm-stekkers.
4	SPDIF-uitgang(Digital audio uit)(eventueel)	SPDIF is stellig aan te raden voor een digitale geluidsuitgang van hoge kwaliteit.
5	Componentvideo en L/R audio-ingang	Het YPbPr-videosignaal kan worden gebruikt bij aansluiting op de componentvideopoort. Zo kunnen dvd-spelers met progressieve scanning, HDTV-decoders met hoge resolutie en satellietontvangers via YPbPr- en L/R-audiosignalen video met een maximale resolutie ontvangen.
6	HDMI 1 / HDMI 2	HDMI (High Definition Multimedia Interface).Aan te sluiten op apparaten met digitale signalen. Kan met de pc of HDTV-videosignalen worden gebruikt.

INSTALLATIE VAN DE TV Het apparaat aansluiten

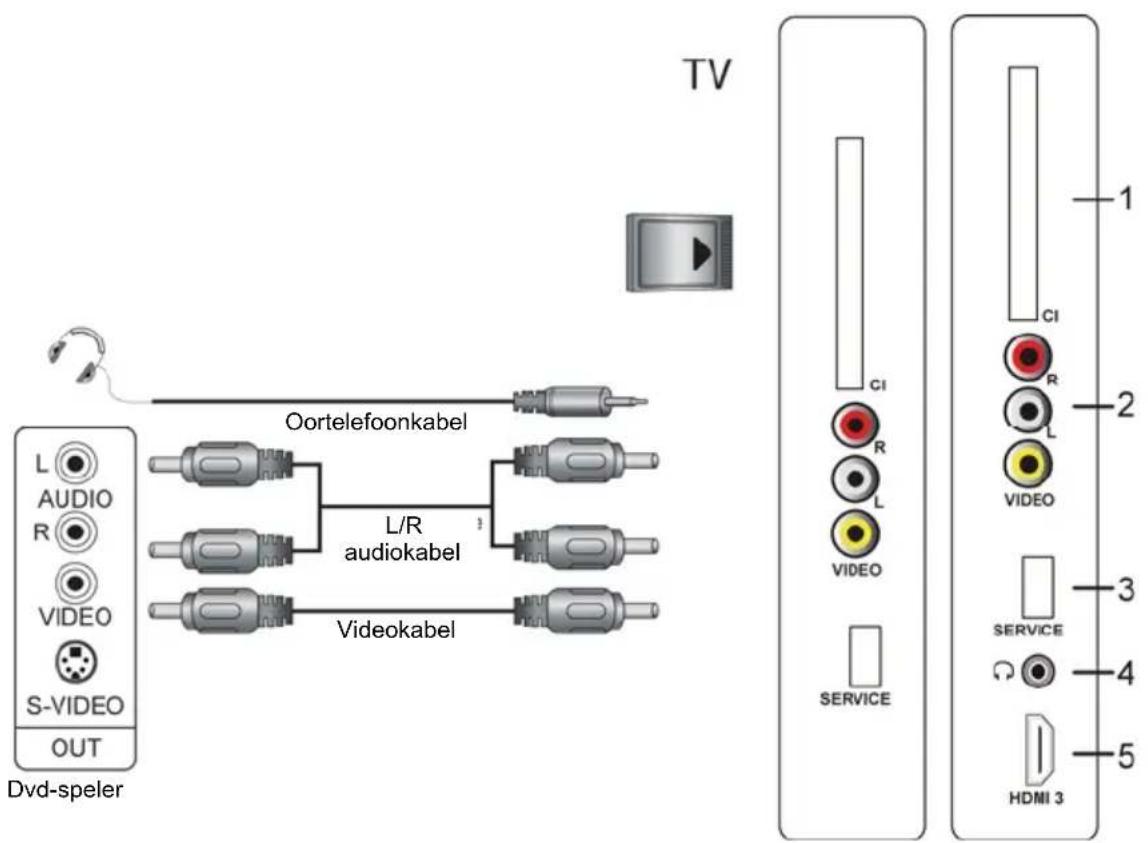

Aansluiting op de zijkant

Voor 26"/32"/42": Voor 19"/22":

	Poort Functies
1	GEMEENSCHAPPELIJKE INTERFACE	Werkt als een pc-kaart of ExpressCard in de GEMEENSCHAPPELIJKE INTERFACE-gleuf van het toestel aanwezig is. Raadpleeg de handleiding bij uw kaart voor nadere informatie.
2	AV IN (Composietaudio/-video)	De composietaudio en video biedt een basisaansluiting vanaf de dvd-speler of andere apparaten.
3	REPARATIE	Alleen voor technicus.
4	Koptelefoonuitgang (alleen 26"/32"/42")	Aan te sluiten op de koptelefoon (16Ω of 32Ω).
5	HDMI 3 (alleen 26"/32"/42")	HDMI (High Definition Multimedia Interface).Aan te sluiten op apparaten met digitale signalen. Kan met de pc- of HDTV-videosignalen worden gebruikt.

INSTALLATIE VAN DE TV Het apparaat aansluiten

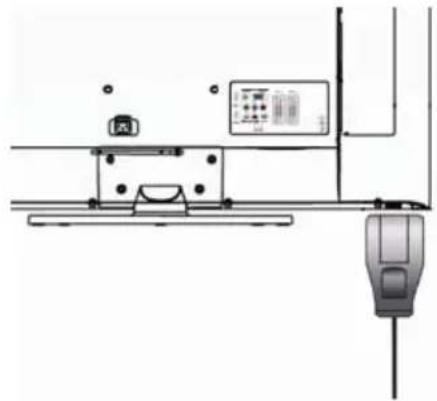

Stroomaansluiting

Sluit het stroomsnoer aan op de lcd-tv en steek de stekker in een passend stopcontact.

Voor model van 19"/22":

Voor model van 26"/32"/42":

Stopcontacten verschillen van regio tot regio.

* Zorg dat alle aansluitingen stevig vastzitten voordat u de stekker in het stopcontact steekt.

De lcd-tv inschakelen

Inschakelen met de netschakelaar van de televisie zoals op pagina 8. Druk op de -knop op de zijkant van de tv of druk op de -knop op de afstandsbediening om de stroom in te schakelen of in standby te gaan.

Toestand van controlelampje
Groen: Ingeschakeld
Rood: Standby

* Door een instabiele netvoeding kan het gebeuren dat het even duurt voor de lcd-televisie inschakelt.

INSTALLATIE VAN DE TV Het apparaat aansluiten

Eerste installatie

Zodra u uw nieuwe lcd-tv hebt uitgepakt en aangesloten, stelt u uw tv als volgt in: Als u deze instelprocedure overslaat, werkt uw lcd-tv mogelijk niet correct.

1. De eerste installatie verschijnt op het scherm als de televisie voor het eerst wordt ingeschakeld.
2. Druk op de afstandsbediening op de knop OK Button om verder te gaan met de installatie.
3. Druk op de navigatieknoppen Op en Neer om de taal te kiezen. Druk op de knop Rechts of OK om verder te gaan.
4. Druk op de navigatieknoppen Op en Neer om het land te kiezen. Then press the Right or OK Button to continue or the Left Button to go back.
5. Selecteer Scan (Scannen) om de kanalen te scannen of Skip Scan (Scannen overslaan) om deze stap over te slaan.

Opmerking: Slaat u deze stap over, dan kunt u later in het menu de kanalen scannen.

1. Mogelijk heeft het systeem enkele minuten nodig om te zoeken.

OPMERKING: Kunt u dit scherm niet vinden, druk dan op de afstandsbediening op MENU. Selecteer Reset Default (Standaard resetten) in het menu Features (Kenmerken).

1. Worden zowel ATV- als DTV-diensten aangeboden, dan beginnen de ATV-kanalen bij 900s. Is de DTV-dienst niet beschikbaar, dan beginnen de ATV-kanalen bij 1.

INSTALLATIE VAN DE TV Bedieningspaneelknoppen

Knop	Functies
VOL(FUNCTION < / >)	Met deze twee knoppen past u het volume aan. In OSD(Beeld op het scherm)-modus schakelt u links en rechts tussen de menu-items.
CH(FUNCTION ∧ / ∨)	Met deze knoppen schakelt u tussen geprogrammeerde kanalen. In OSD-modus schakelt u op en neer tussen de menu-items.
MENU	Met deze knop geeft u de OSD (On-Screen-Display of het schermmenu) weer en past deze aan. Met de vier pijlknoppen (volume- en kanaalinstellingen) doorloopt u de menuopties.
INGANG Met deze knop verwisselt u de video-ingangsbronnen.
AAN/UIT	Met deze knop schakelt u de lcd-tv aan of uit.

INSTALLATIE VAN DE TV Afstandsbedieningsfuncties

AAN/UIT

Druk hierop om de lcd-televisie in te schakelen of in standby te zetten.

MUTE (STIL)

Indrukken om het geluid aan of uit te zetten. U kunt ook +/- VOL indrukken om het vorige volumeniveau te herstellen.

INGANGSLIJST

Druk hierop herhaaldelijk om de verschillende ingangsbronnen te kiezen.

0-9 CIJFERTOETSEN

Om rechtstreeks een tv-kanaal te kiezen.

EPG

Druk hierop om in de televisiestand de elektronische programmagids te tonen.

TERUG

Druk hierop om terug te gaan naar het vorige televisiekanaal.

BEELDVERHOUDING

Hiermee verandert u de beeldverhouding; zie de paragraaf Beeldformaat.

MENU/AFSLUITEN

Druk hierop om het menu op het scherm te tonen en weer af te sluiten.

VOL + / -

Indrukken om het volume aan te passen.

CH + / -

Indrukken om het kanaal te kiezen.

Navigatiering

Druk hierop om in te stellen of om de verschillende functies van het menu te bevestigen.

FAV

Indrukken om een lijst van alle als favorieten gemarkeerde kanalen weer te geven. Een kanaal toevoegen aan of verwijderen uit de lijst van favoriete kanalen van de televisie.

CH LIST

Indrukken om een lijst weer te geven van kanalen en ingangsbronnen.

I/II

Selecteer Stereo, Dubbel 1, Dubbel 2 of Mono voor een ATV-kanaal. Kies de audiotaal voor DTV-kanaal.

SLEEP (SLAAP)

Indrukken om de lcd-tv uit te schakelen binnen een bepaalde tijd. (10-120 minuten.)

USB (eventueel)

Druk hierop om het multimediaselectiescherm te tonen.

AUDIO

Indrukken om de lcd-tv op een vooraf bepaalde klankinstelling te zetten. Muziek / Spraak / Persoonlijk

VIDEO

Indrukken om de lcd-tv op een vooraf bepaalde beeldinstelling te zetten. Standaard / Levendig / Film / Eco / Persoonlijk

INFO

Indrukken om de huidige signaalstatus weer te geven, incl. ingangsbron en kanaalaudiomodus.

TELETEKST

(Alleen geschikt voor het Europese PAL-/SECAM-/DVB-T- systeem)

TELETEKST

Deze toets indrukken om teletekst te activeren. Nogmaals indrukken om teletekst uit te schakelen.

MIX

Deze toets indrukken om teletekst met tv-beelden te activeren.

SIZE (FORMAAT)

Deze toets indrukken om de lettergrootte te wijzigen: Volscherm, bovenste helft en onderste helft.

SUBPAGE (SUBPAGINA)

De subpagina weergeven (als die er zijn)

INDEX

Druk deze toets in om terug te keren naar pagina 100 of naar de indexpagina, en druk dan op 0 tot 9. De teletekstpagina is genummerd en wordt toegevoegd aan de gekozen pagina of het secundaire item.

SUBTITLE (ONDERTITEL)

• In de televisiestand: Druk hierop om ondertitels aan en uit te zetten.
• In de tekststand: Druk hierop om de volgende pagina te markeren als ondertitelpagina en op te vragen om weer te geven.

HOLD (HOUDEN)

Deze toets indrukken om niet verder door de pagina's te bladeren. De tekstdecoder ontvangt niet langer gegevens.

REVEAL (TONEN)

Verborgen informatie weergeven, bv. antwoorden op een quiz. Druk op Reveal om verborgen gegevens te tonen zoals het antwoord op een puzzel of de functie MHEG CANCEL.

Gekleurde toetsen

De toetsen indrukken om de beelden te kiezen met de verschillende tekstkleuren. Verschillende kanalen hebben hiervoor verschillende functies.

INSTALLATIE VAN DE TV

Afstandsbedieningsfuncties

Beeldformaat

Druk op de knop RATIO (BEELDVERHOUDING) van de afstandsbediening om de beeldverhouding te selecteren.

• Auto: De DTV- en HDMI-ingang tonen automatisch de juiste beeldverhouding. Voor ATV en SCART moet u ze zelf instellen.
  • Normaal: Geeft het klassieke 4:3-formaat weer.
• Zoomen 1: Vergroot het klassieke 4:3-formaat naar 14:9.
  • Zoomen 2: Vergroot het klassieke 4:3-formaat naar 16:9.
  • Breed: Rekt het klassieke 4:3-formaat uit naar 16:9.

Het geavanceerde menu gebruiken

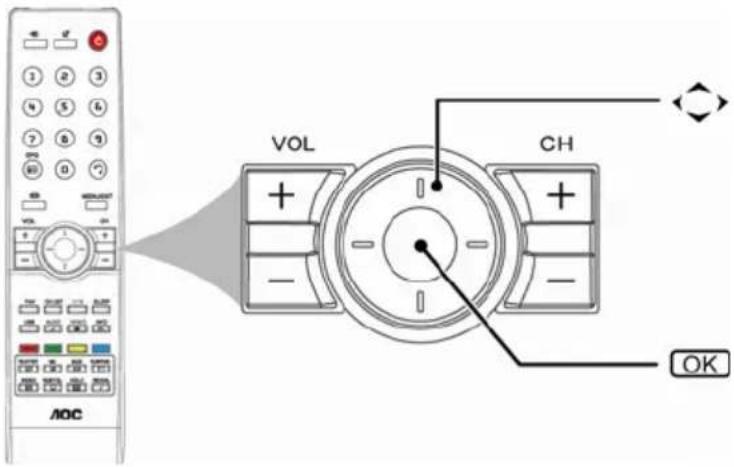

OSD-instellingen

1. Druk op de knop MENU op de zijkant van de televisie of op de knop MENU/EXIT op de afstandsbediening om het hoofdmenu te tonen of af te sluiten.
2. Gebruik de navigatiering om te bladeren, te selecteren, in te stellen of een keuze te bevestigen in het OSD-menu (On Screen Display).

Menu	Beschrijving
Beeld	Geeft meer beeldmodi en -functies weer op basis van uw favoriete kanalen en u kunt er de kleur en helderheid mee instellen.
Geluid	Geeft meer audiomogelijkheden. U kunt ook de audio-omgeving van de televisie instellen.
TV	U stelt speciale functies in voor land, audiotaal en het televisiekanaal.
Kenmerken	U verandert hier instellingen van de televisiekanalen en de taal.
Kinderslot	Kiermee kunt u speciale functies voor de tv-kanalen bedienen.

Tv-menu

Het geavanceerde menu gebruiken

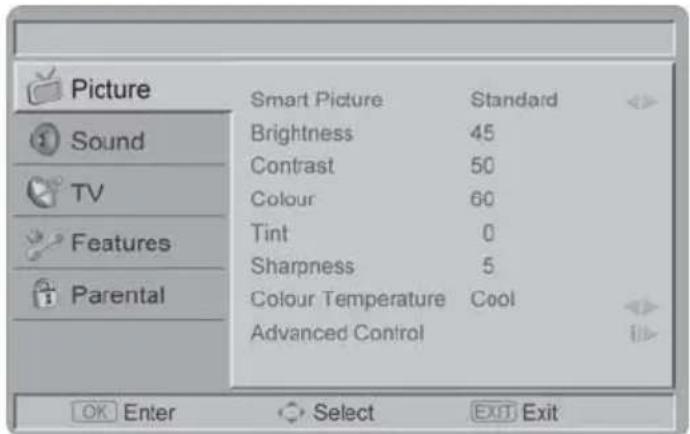

Beeld

Menu	Beschrijving
Slim beeld	Indrukken om de lcd-tv in te stellen op een vooraf bepaalde beeldinstelling.Schakel met de toetsen o/œ tussen Gebruiker, Film, Sport, Levendig en HogeHelderheid.
Helderheid	Om de donkere delen van het beeld lichter te maken.
Contrast	Om de beeldkwaliteit scherper te maken.
Kleur	Om meer of minder kleur te hebben.
Tint Instellen van de beeldtint.
Scherpte	Om de detailweergave te verscherpen.
Kleurtemperatuur	Om te kiezen tussen Normaal (neutraal), Warm (roder) en Koel (blauwer).
Geavanceerde bediening
Ruisreductie	Om de ruisreductie uit te filteren en te verminderen en de beeldkwaliteit teverbeteren.Voor de effectgraden kunt u kiezen tussen Uit, Laag, Middel, Hoog en Auto.
Huidkleur Om de natuurlijke huidkleur in te stellen.
Achtergrondverlichting	Om de achtergrond lichter of donkerder te maken.
DCR	Dynamische contrastverhouding (DCR) stelt automatisch de helderheid vanhet beeld in zodat er meer diepte is in de donkere partijen.
Wijsheidlicht(alleen voor 32"/42"met lichtsensor)	De lichtsensor stelt de helderheid automatisch bij, afhankelijk van hetomgevingslicht. Zet de sensor aan of uit.
HDMI-stand(alleen voor HDMI)	U kunt kiezen uit de Automatische/Grafische/Videostand, zoals hieronderbeschreven:AutoGegevens van het apparaat worden automatisch ontvangen. Het apparaatheeft aan of er videotiming of grafische timing (pc-timing) wordt gebruikt.GrafischVideotiming wordt getoond als grafische timing, bijvoorbeeld: 720p shows1280x720@60Hz; 1080p toont [e-mail] stand is de beste voor computer gebruik.VideoGrafische timing wordt getoond als videotiming, bijvoorbeeld:1280x720@60Hz toont 720p; 1920x1080@60Hz shows 1080p.Deze stand is optimaal voor een dvd-speler, camcorder en anderevideoapparaten.

Tv-menu

Het geavanceerde menu gebruiken

Geluid

Menu Beschrijving
Geluidsmodus	Om de televisie op een voorgedefinieerde geluidsinstelling te zetten. U kiest uit Persoonlijk, Muziek of Spraak.
Balans	Om de balans tussen de linker- en rechterkanalen af te stellen.
Virtueel Surround Om	meer diepte en dimensie te geven aan het tv-geluid.
Digitale audio-uitgang	Om de digitale audio-uitgang in te stellen op Uit, Dolby Digitaal of PCM.Tip: Seelcteert u Dolby Digitaal zorg er dan dat de versterker digitale audio ondersteunt.
SPDIF-vertraging	SPDIF-vertraging beïnvloedt SCART/Lijnuitgang audio en vertraging op die tijd.De NorDig HD IRD ondersteunt de mogelijkheid om audiovertraging in te stellen op de SPDIF-uitgang (indien beschikbaar) tot maximaal 250 ms. Dit moet instelbaar zijn in stappen van 10 ms, want de IRD kan verschillende gebruikersinstellingen hebben, resulterend in verschillende AV-vertragingen. De IRD kan namelijk verbonden zijn met verschillende externe audioversterkers en de STB kan verbonden zijn met verschillende externe schermen.
Automatisch Volumeniveau	Om de volumeverschillen tussen kanalen en programma's weg te nemen en de geluidsdynamiek te beperken.
De volgende functies zijn enkel beschikbaar voor digitale kanalen met audiosignalen.
Type	Met deze functie kiest u het type van de extra toelichting terwijl u kijkt naar de televisie. U kunt kiezen tussen Normaal, Hardhorend en Audio-omschrijving.Hardhorend: deze functie geeft een toelichting voor doven en hardhorenden.
Audiobeschrijving	Staat het type op “Audio-omschrijving”, dan kunt u de geluidssterkte van de audio-omschrijving instellen.

Tv-menu

Het geavanceerde menu gebruiken

TV

Menu Beschrijving
Land	Om het betreffende land te kiezen. Dat is het land waarin u zich bevindt of het land waarvan u de kanalen ontvangt als u dicht bij de grens woont.
Audiodraaggolf (Alleen ATV)	Gebruik deze functie als er twee of meer audiotalen worden uitgezonden. Kies tussen Stereo, Dubbel 1, Dubbel 2 en Mono voor ATV-kanaal.
1e en 2e audio	Gebruik deze functie als er twee of meer audiotalen worden uitgezonden. Dat is de taal die voor de digitale kanalen zal worden gebruikt, als die aanwezig zijn.
Kanalen	Ga naar het submenu Kanalen en kies tussen Kanalen scannen, Scan bijwerken, Enkele RF-scan, Analoog handmatig scannen, Kanaal overslaan, Kanaal sorteren, Kanaal bewerken, Decoder en Analoog kanaal fijnafstemmen.

Tv-menu

Het geavanceerde menu gebruiken

TV-kanalen

Menu Beschrijving

Channels

Kanalen scannenMet Kanalen scannen wordt de televisie automatisch opnieuw afgestemd. Het is aan te bevelen dit geregeld te doen om zeker te weten dat nieuwe diensten toegevoegd zijn.Kanaalscan bijwerkenAutomatisch nieuwe kanalen zoeken die nog niet in de kanaallijst staan.Enkele RF-scan (Alleen digitaal)Ga naar Enkele RF-scan in het submenu kanalen om digitale kanalen te scannen.Analoog handmatig scannenDe televisie kan handmatig afgestemd worden met Analoog handmatig scannen. Gebruik de cijferknoppen om de frequentie te keizen van waaraf omhoog of omlaag gescand moet worden.Kanaal overslaanOm te verhinderen dat sommige programma's bekeken kunnen worden door op de knoppen CH + / - van de afstandsbediening te drukken, kunne programmaposities overgeslagen worden.Tip: Het overgeslagen programma is dan niet meer te vinden met CH + / - , maar wel door het nummer met de cijferknoppen in te voeren.Kanaal sorterenDe volgorde van de kanaallijst veranderen.Kanaal bewerkenGeef Kanaal bewerken op in het submenu Kanalen om het kanaalnummer en de kanaalnaam te bewerken met de cijferknoppen 0~9.Opmerking: De volgende tabel met relaties tussen RC-nummers verschijnt niet op het televisiescherm.Available charactersRC12300 . @ 01 _ - 12 A B C a b c 24 G H I g H i 45 J K L j k l 56 M N O m n o 67 P Q R S p q r s 78 T U V t u v 89 W X Y Z w x y z 9Decoder (Alleen analoog)Kanaal decoderen ondersteunt Canal+ (betaald televisiekanaal); maar het kanaal biedt ook programma's die niet versleuteld zijn. Deze programma's zonder versleuteling kunt u gratis bekijken.Analoog kanaal fijnafstemmenSelecteer Analoog kanaal fijnafstemmen in het submenu Kanalen om de frequentie bij te stellen.

Tv-menu

Het geavanceerde menu gebruiken

Kenmerken

Menu Beschrijving
Menutaal	Selecteer hier de taal van het menu op het scherm.
Beeldindeling	Kies uit de beschikbare beeldformaten: Auto, Normaal, Native (alleen HDMI), Breed, Zoom 1 of Zoom2.
Tijd instellen	TijdzoneOm de tijdzone te kiezen waarin u zich bevindt.Tijd:Om de tijd en datum in te stellen of automatisch te synchroniseren.Tip: Let erop dat Automatische synchronisatie uit staat voordat u de tijd en datum zelf instelt.SlaaptimerDe tv instellen zodat hij zichzelf na een bepaalde tijd uitschakelt.
Ondertitel	Analoge ondertitelOm de uitgezonden ondertitel op het scherm weer te geven. Deze tekst kan ofwel permanent worden weergegeven (in de veronderstelling dat die dienst beschikbaar is in de uitzendingen) ofwel alleen als Dempen actief is.Digitale ondertitelU gebruikt de functie Digitale ondertitel als er ondertitels worden uitgezonden in twee of meer talen. Zijn er geen ondertitels in een geselecteerde taal, dan wordt de standaardtaal getoond.Type van ondertitelOm normale ondertitel te kiezen of ondertitel voor slechthorenden.

Tv-menu

Het geavanceerde menu gebruiken

Kenmerken

Menu Beschrijving
Teleteksttaal	Digitale teleteksttaalSelecteert de teleteksttaal.Paginataal decoderenStelt de teleteksttaal in voor een regionale locatie.
Gemeenschappelijke interface	Dit menu verschijnt met de gegevens van uw CI-leverancier.
HDMI Scan Info (alleen voor HDMI)	AutomatischWordt automatisch op onderscan of overscan gezet als er een videosignaal wordt gedetecteerd.OnderscanWordt er een videosignaal gedetecteerd, dan worden alle actieve pixels en lijnen getoond met of zonder kader.OverscanWordt er een videosignaal gedetecteerd, dan worden actieve pixels en lijnen langs de rand niet getoond.
Standaard resetten Stelt alle waarden van de televisie terug op de fabrieksinstelling.

Tv-menu

Het geavanceerde menu gebruiken

Kinderslot

Menu Beschrijving
Kanaalblok	Te blok bepaalde TV-zender.
Kinderslot	Om de toegang tot programma's te controleren op basis van leeftijdsclassificaties. Alle instellingen zijn van toepassing op digitale kanalen.Opmerking: deze functie werkt volgens de informatie van het zendstation. Heeft het signaal geen informatie, dan werkt deze functie niet.
Ingangsblokkade Voor	het inactiveren van bepaalde externe ingangssignalen.
Wachtwoord instellen	Voorhet instellen of veranderen van het wachtwoord. Ga volgens de instructies te werk.Alle combinaties tussen 0000 en 9999 zijn geldig.Tip: Denk eraan dat 5351 de standaardinstelling is voor Wachtwoord wijzigen.Als de toegangscode werd gewijzigd of vergeten, hebt u toch nog steeds toegang door de standaardcode in te voeren.
Alles wissen Wist alle	instellingen in het submenu van het kinderslot.

Overige informatie Oplossen van problemen

De volgende tabel bevat een lijst van veel voorkomende problemen en oplossingen ervoor. Raadpleeg deze lijst voordat u met technici contact opneemt.

Problemen Oplossingen
Geen beeld	1. Het elektriciteitssnoer correct aansluiten.2. Toestel inschakelen.3. De signaalkabel correct aansluiten.4. Druk op een willekeurige knop op de tv.
Abnormale kleuren	De signaalkabel correct aansluiten.
Vervormd beeld	1. De signaalkabel correct aansluiten.2. Gebruik een compatibel signaal.
Beeld te donker	Helderheid en contrast aanpassen.
Enkel geluid, geen beeld	1. Controleer of het ingangssignaal correct is aangesloten.2. TV-RF-signaal mag niet lager zijn dan 50dB.
Enkel beeld, geen geluid	1. De signaalkabel correct aansluiten.2. Het volume op een passend niveau instellen.3. De audiosignaalkabel correct aansluiten.4. TV-RF-signaal mag niet lager zijn dan 50dB.
De afstandsbediening werkt niet	1. Verwissel de batterij.2. Schakel het toestel 10 seconden uit en schakel het dan opnieuw in.
Kan met de antenne onvoldoende kanalen ontvangen	Voeg nog niet in het geheugen opgeslagen kanalen toe met de functie Kanalen scannen.
Geen kleuren	Pas de kleureninstellingen aan.
Knipperend en dubbel beeld	1. Controleer de aansluiting met de antenne/signaalkabel.2. Controleer of het kanaal in afspeelmodus staat.3. Druk op Signaalbron en wijzig de ingangsmodus.
Gebroken lijnen of segmenten	Antenne afstellen.Houd de tv uit de buurt van ruisbronnen, zoals auto's, neonverlichting en haardrogers.
Bepaalde (gewenste) tv-kanalen zijn geblokkeerd	Voeg nog niet in het geheugen opgeslagen kanalen toe met de functie Kanaalscan bijwerken.
Overlappend of dubbel beeld	Gebruik een multidirectionele buitenantenne.(Indien uw tv is blootgesteld aan de invloed van omleggende bergen of gebouwen).
Kan een functie niet gebruiken	Als een item grijs wordt weergegeven, kan het niet worden gekozen.
Kan geen programma's ontvangen	Voeg de kanalen die nog niet in het geheugen zijn opgenomen toe met de functie Kanalen scannen.

Overige informatie

Woordenlijst

Audio-/Video-ingangen

Deze connectors, aan de achter- en voorzijde van de ontvanger (RCA-type) worden gebruikt voor de ingang van audio- en videosignalen. Ontworpen voor gebruik met videorecorders (en ander toebehoren) voor een betere beeldresolutie en opties voor de geluidsverbinding.

S-Video-ingang

Voor directe verbinding van videobronnen met hoge resolutie, zoals een Super VHS videorecorder, laserdiscspeler e.d.. Geeft een verbeterde beeldresolutie, scherpte en helderheid.

Menu

Een lijst op het scherm met opties die door de gebruiker kunnen worden ingesteld.

Programmering

De procedure van het toevoegen en verwijderen van kanaalnummers aan het geheugen van de televisie. Zodoende onthoudt de televisie allen de plaatselijk beschikbare en gewenste kanaalnummers, terwijl ongewenste kanaalnummers worden overgeslagen.

Virtueel omgevingsgeluid

Virtueel omgevingsgeluid geeft u meer luisterplezier bij gecomprimeerde internetradio of duidelijke spraak. Het geeft de luisteraar een nieuwe ervaring en algemene tevredenheid.

RF

Radiofrequent of gemoduleerd signaal dat wordt gebruikt als draaggolf voor televisie-uitzendingen.

Slaaptimer

Functie waarmee u een tijdsduur kunt instellen waarna de televisie automatisch wordt uitgeschakeld.

Overige informatie
Specifications

Modelnr.	L19WA81L19WA91	L22WA81L22WA91	L26WA81L26WA91	L32WA81L32WA91	L42HA81L42HA91
SCHERM
Beeldverhouding	16:9 16:9	16:9	16:9 16:9
Resolutie 1360 x 7	768 1360 x 768	1360 x 768 1360 x 768 1920 x 1080
OSD-talen	Bulgaars, Engels, Deens, Duits, Fins, Frans, Grieks, Hongaars, Iers, Italiaans,Kroatisch, Nederlands, Noors, Pools, Portugees, Roemeens, Russisch, Servisch,Sloveens, Slowaaks Spaans, Tsjechisch, Turks, Zweeds,
VERBETERINGEN
Geluidsuitgang(RMS Watts)	3 W 3 W 5 W	10 W 10 W
Geluidsmodus Persoonlijk, Muziek, Spraak
Beeldformaten Auto, Normaal, Breed, Zoom 1, Zoom2
Beeldmodus	Standaard, Levendig, Film, Eco, Persoonlijk
AANSLUITINGEN
Aansluitingenachterkant	Tuneringang (75Ω)PC IN: D-SUB en pc-audioComponentvideo en L/R audio-ingang
	SCART 1SPDIF-uitgang(Digitaleaudio uit)HDMI 1	SCART 1SPDIF-uitgang(Digitaleaudio uit)HDMI 1	SCART 1SCART 2SPDIF(eventueel)HDMI 1HDMI 2	SCART 1SCART 2SPDIF(eventueel)HDMI 1HDMI 2	SCART 1SCART 2SPDIF(eventueel)HDMI 1HDMI 2
Aansluitingenzijkant	COMMON INTERFACEAV In (Composite Audio/ Video)
	-	-	KoptelefoonuitgangHDMI 3	KoptelefoonuitgangHDMI 3	KoptelefoonuitgangHDMI 3
AFMETINGEN & GEWICHT
Afmetingen(B x D x H)	466 mm344 mm171 mm	535,4 mm384,1 mm171,0 mm	659,0 mm488,8 mm232,3 mm	792,6 mm561,5 mm232,5 mm	1015,3 mm677,5 mm275,5 mm
Netto gewicht	4,0 kg	4,9 kg	8,47 kg	12,35 kg	21,3 kg
AAN/UIT
Werkend (Max.)	50 W	60 W	120 W	130 W	200 W
Standby < 1W
Netstroom	AC220-240V50-60 Hz	AC220-240V50-60 Hz	AC220-240V50-60 Hz	AC220-240V50-60 Hz	AC220-240V50-60 Hz
Omgeving-stemperatuur	5°C - 35°C
