HRC 28 COMPACT - Ketel BOSCH - Gratis gebruiksaanwijzing en handleiding

Type product	Vloerverwarmingsketel (condensatie)
Merk	Bosch
Model	HRC 28 COMPACT
Nominaal vermogen (kW)	28 kW
Max. cv-waterdruk (bar)	3 bar
Waterinhoud (liter)	1,5 l
Afmetingen (H x B x D) mm	700 x 400 x 300 mm
Gewicht (kg)	35 kg
Voedingsspanning	230 V / 50 Hz
Energielabel	A (ERP-ready)
Jaarlijks rendement (HR)	109% (bij 60/40°C)
Max. aanvoertemperatuur (°C)	85 °C
Gasverbruik (m³/h)	3,2 m³/h (G31)
Ontluchtingsventiel	Automatisch
Expansievat (liter)	8 l
Pomptype	ECM (energiezuinig)
Brander type	Modulerende premix brander
Vlamvertraging	Ja, ionisatie
Veiligheidssystemen	Veiligheidsklep, overdrukbeveiliging, vlambeveiliging
Onderhoudskleppen	Ja, voor cv en gas
Milieuklasse	NOx-klasse 5
Geluidsniveau (dB(A))	50 dB(A)
Reparatie-index	8,5/10
Garantie	2 jaar

Veelgestelde vragen - HRC 28 COMPACT BOSCH

Hoe stel ik de gewenste temperatuur in op mijn Bosch HRC 28 COMPACT?

Draai aan de temperatuurknop op het bedieningspaneel tot de gewenste waarde. De ketel regelt automatisch het vermogen om deze temperatuur te handhaven.

Wat moet ik doen als het display een foutcode F.0 toont?

Foutcode F.0 duidt op een ontstekingsfout. Controleer of de gasaanvoer geopend is en reset de ketel door de herstartknop 3 seconden in te drukken. Als het probleem aanhoudt, neem contact op met een erkende installateur.

Hoe vaak moet ik de ketel laten onderhouden?

Het wordt aanbevolen om de ketel jaarlijks te laten onderhouden door een erkende installateur. Dit verbetert de efficiëntie en verlengt de levensduur.

Kan ik de HRC 28 COMPACT ook voor warm water gebruiken?

De HRC 28 COMPACT is uitsluitend een cv-ketel. Voor warm water heeft u een aparte boiler of een combiketel nodig. Raadpleeg de handleiding voor compatibele accessoires.

Wat is de minimale waterdruk in het cv-systeem?

De minimale waterdruk is 1,0 bar. Als de druk onder dit niveau zakt, vult u het systeem bij via de vulkraan tot de manometer 1,5-2,0 bar aangeeft.

Hoe ontlucht ik de ketel?

De ketel heeft een automatisch ontluchtingsventiel. Normaal gesproken is handmatig ontluchten niet nodig. Mocht er toch lucht in het systeem zitten, dan kunt u de radiatoren ontluchten.

Waar vind ik het serienummer van mijn ketel?

Het serienummer staat op het typeplaatje aan de onderzijde of achterzijde van de ketel. Noteer dit nummer voor eventuele serviceaanvragen.

Is de ketel geschikt voor propaangas?

Ja, de HRC 28 COMPACT is omschakelbaar naar propaangas (G31). Laat de omschakeling uitvoeren door een erkende installateur.

Wat is de werking van de vorstbeveiliging?

Bij temperaturen onder 5°C schakelt de ketel de pomp in om bevriezing te voorkomen. Als de ketel langere tijd niet gebruikt wordt, laat dan de cv-water aftappen.

Hoe reset ik de ketel na een storing?

Druk gedurende 3 seconden op de resetknop (meestal gemarkeerd met een R of reset-symbool). De ketel start een nieuwe ontstekingscyclus. Herhaal dit indien nodig.

GEBRUIKSAANWIJZING HRC 28 COMPACT BOSCH

Het bijvullen van de cv installatie.

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

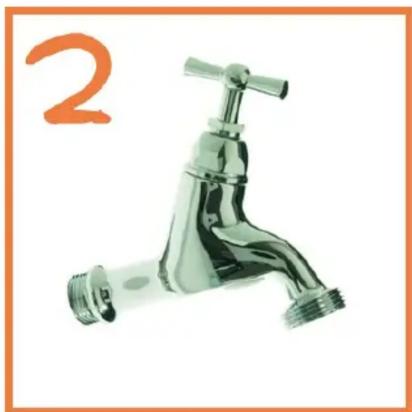

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

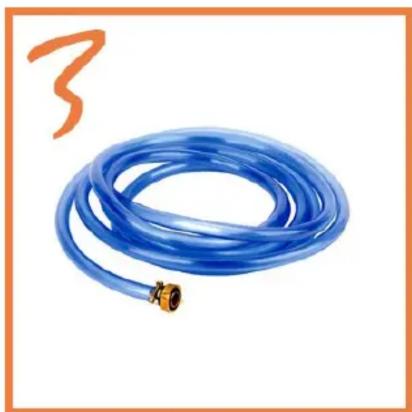

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
