HRS 28 - Ketel BOSCH - Gratis gebruiksaanwijzing en handleiding

Type product	Wandketel
Merk	Bosch
Model	HRS 28
Categorie	Ketel (cv-ketel)
Vermogen	28 kW
Rendement	Hoog rendement
Waterinhoud	Ca. 2 liter
Maximale werkdruk	3 bar
Aansluiting	Gas, water, cv
Afmetingen (HxBxD)	80 x 40 x 30 cm
Gewicht	35 kg
Elektrische voeding	230 V / 50 Hz
Toepassing	Verwarming en warm water
Ontluchting	Handmatig of automatisch
Veiligheidsvoorzieningen	Oververhittingsbeveiliging, vorstbeveiliging, druksensor
Onderhoud	Jaarlijks onderhoud aanbevolen
Ontluchtingskraan	Aanwezig
Vulslang	Optioneel (niet meegeleverd)
Drukmeting	Digitale manometer
Garantie	2 jaar
CE-markering	Ja
Geluidsniveau	< 50 dB
Energielabel	C (indicatief)

Veelgestelde vragen - HRS 28 BOSCH

Hoe vul ik de cv-installatie bij?

Zet de thermostaat laag en laat de ketel afkoelen. Sluit de vulslang aan op de vulkraan van de cv-installatie en op de koudwaterkraan. Open beide kranen tot de druk 2 bar is. Sluit de kranen en verwijder de slang.

Waar vind ik de vulkraan?

De vulkraan kan onder de ketel, in een radiator in de badkamer of bijkeuken, of op een willekeurige plaats in een leiding zitten.

Welke druk moet de installatie hebben?

De juiste druk is 2 bar. Vul niet meer dan 2 bar.

Kan ik de ketel bijvullen terwijl hij heet is?

Nee, laat de ketel eerst afkoelen om schade te voorkomen.

Moet ik de stekker eruit halen tijdens het vullen?

Nee, bij ketels met een digitale drukmeter moet de spanning blijven om de druk af te lezen. De meeste ketels schakelen de pomp uit na verloop van tijd.

Wat als ik geen vulkraan bij de ketel vind?

Gebruik dan de kraan van de wasmachine, mits deze op de koudwaterleiding zit.

Hoe voorkom ik lucht in de installatie tijdens het vullen?

Laat de vulslang eerst vollopen met water voordat u deze aansluit op de koudwaterkraan.

Moet ik na het vullen ontluchten?

Ja, wacht even en ontlucht de hoogst gelegen radiatoren. Lucht gaat naar boven.

Wat doe ik met de vulslang na het vullen?

Sluit beide kranen, verwijder de slang voorzichtig (er staat nog druk op) en laat het water eruit lopen.

Waarom zie ik geen druk op de manometer?

Controleer of de ketel spanning heeft. Bij digitale manometer is spanning nodig. Ook kan de manometer defect zijn.

GEBRUIKSAANWIJZING HRS 28 BOSCH

Het bijvullen van de cv installatie.

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

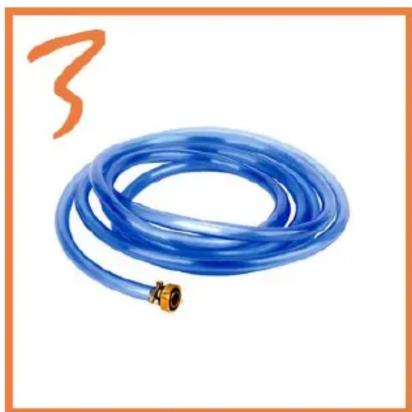

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
