Type product	Koffiezetapparaat (espressomachine)
Merk	AEG-Electrolux
Model	PE 9038M
Afmetingen (B x D x H)	594 mm x 475 mm x 378 mm
Nettogewicht	28 kg
Brutogewicht	31 kg
Inhoud waterreservoir	2,5 liter
Inhoud koffiebonenreservoir	Ca. 200 gram
Voedingsspanning	230 V ~ 50 Hz
Nominaal vermogen	2000 W
Vermogen verwarmingselement	1700 W
Vermogen pomp	50 W
Bedrijfsdruk	12 bar
Zekering	10 A
Koffiesoorten	Espresso, gewone koffie
Extra functies	Heet water, stoom voor melkopschuimen
Instelbare maalgraad	Ja, via draaiknop (fijn/grof)
Instelbare koffiesterkte	Ja, via dosering gemalen koffie
Instelbare koffiehoeveelheid	Ja, per kopje programmeerbaar
Afvalbak koffiedik	Vaatwasserbestendig
Lekbak	Vaatwasserbestendig
Waterfilter	Brita-filter (vervang elke 200 kopjes of 3 maanden)
Ontkalking	Aanbevolen elke 6 maanden met azijn of citroenzuur
Veiligheid	Automatische uitschakeling na 20 minuten inactiviteit
Inbouwmogelijkheid	Ja, in een kast (hoogte 450 mm, breedte 560-570 mm)

Veelgestelde vragen - PE 9038M AEG-ELECTROLUX

Hoe vul ik het waterreservoir bij?

Druk de ontgrendelhendeltjes onder de lekbak in, trek de machine naar voren, vul het reservoir met max. 2,5 liter water en schuif de machine terug tot u een klik hoort.

Hoe stel ik de maalgraad in?

Trek de machine naar voren, draai de knop: rechtsom voor fijner malen (sterkere koffie), linksom voor grover malen (minder sterke koffie). Noteer de standaardinstelling voordat u wijzigt.

Hoe maak ik een espresso?

Druk op de espresso-toets, wacht maximaal 10 seconden, druk dan op de starttoets. De machine zet een espresso van ca. 30 cc (instelbaar).

Hoe gebruik ik de stoomfunctie?

Druk op de stoom-toets; het lampje knippert ca. 20 seconden tot het blijft branden. Plaats een kannetje melk onder het pijpje, druk op start en beweeg het kannetje op en neer tot schuim ontstaat.

Hoe krijg ik heet water?

Trek het stoom-/waterpijpje naar voren, plaats een kopje, druk op heet water en daarna op start. Houd start ingedrukt tot de gewenste hoeveelheid is verstreken.

Wat moet ik doen als het lampje 'water bijvullen' brandt?

Vul het waterreservoir bij. Het lampje dooft vanzelf. Als het blijft branden na bijvullen, reset de machine dan door hem in stand-by te zetten en weer in te schakelen.

Hoe leeg ik de afvalbak?

Trek de lekbak naar voren, open het klepje, verwijder de afvalbak, maak deze leeg. Spoel af onder heet water of plaats in de vaatwasser. Plaats alles terug.

Hoe vaak moet ik ontkalken?

Elke 6 maanden. Vul het reservoir met 2 liter water en een half glas azijn of citroenzuur, zet een aantal kopjes koffie en heet water tot het reservoir leeg is. Spoel na met schoon water.

Wat betekenen alle knipperende lampjes?

Dat duidt op een storing. Schakel de machine uit, wacht een paar minuten en schakel opnieuw in. Als het probleem aanhoudt, neem contact op met de Service Force Centre.

Kan ik de standaardinstellingen resetten?

Ja. Zet de machine in stand-by. Houd de toets AAN/UIT en heet water tegelijk 5 seconden ingedrukt. Alle lampjes knipperen even; daarna zijn de fabrieksinstellingen hersteld.

GEBRUIKSAANWIJZING PE 9038M AEG-ELECTROLUX

1. Veiligheidsvoorschriften
2. Beschrijving van de koffiemachine
3. Beschrijving van het bedieningspaneel: tiptoetsbediening
4. Instructies voor het eerste gebruik van de machine
5. Koffie maken
6. Heet water
7. Stoom
8. De hoeveelheid gemalen koffie instellen
9. De hoeveelheid te verstrekken koffie instellen
10. Als u de standaardinstellingen wilt resetten
11. Signalen en alarmen
12. Recepten
13. Reiniging en onderhoud

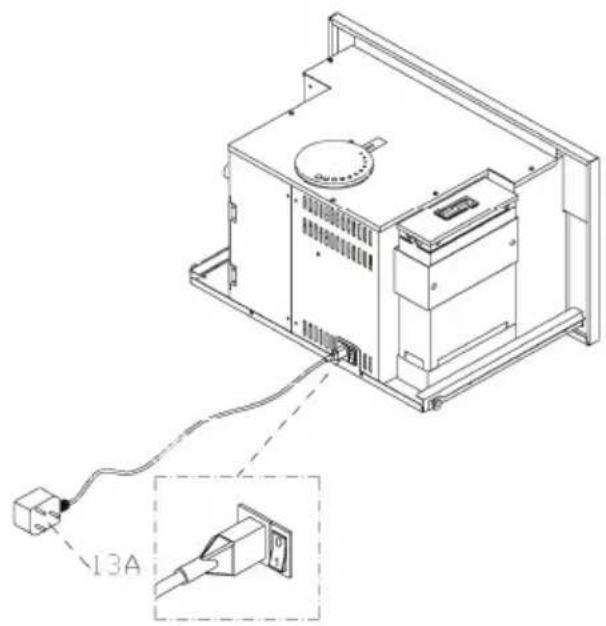

14. Installatie
15. Als er iets defect is...
16. Technische specificaties
17. Garantie

1. VEILIGHEIDSVOORSCHRIFTEN

Lees eerst deze gebruiksaanwijzing door voordat u het apparaat gebruikt en bewaar de gebruiksaanwijzing voor toekomstig gebruik. Deze waarschuwingen zijn in het belang voor uw eigen veiligheid, lees ze volledig door voordat u het apparaat in gebruik neemt.

Hoe te gebruiken

• Het apparaat is bedoeld voor gebruik binnenshuis. Als het apparaat voor andere doeleinden wordt gebruikt dan waarvoor het bedoeld is of verkeerd wordt gebruikt, accepteert de fabrikant geen enkele aansprakelijkheid voor eventuele schade of letsel die hieruit kan voortvloeien.
• Veranderingen aan het apparaat zijn niet toegestaan omwille van de veiligheid.

Voor het in gebruik nemen

- Controleer het apparaat op transportschade. Een beschadigd apparaat mag nooit op het stopcontact worden aangesloten! Als het apparaat beschadigd is dient u contact op te nemen met de winkelier.

Veiligheid voor kinderen

• Houd verpakkingsmaterialen uit de buurt van kinderen. Kans op verstikking!
- Maak oude apparaten onbruikbaar voordat u ze weggooit. Trek de netstekker eruit en snij het netsnoer door.

TIJDENS GEBRUIK

LET OP:

De filtereenheid wordt erg heet gehouden om een uitstekende koffie te verkrijgen. Ben daarom uiterst voorzichtig bij het leegmaken van het "gebruikte" koffiereservoir, om verbrandingen te voorkomen.

• Deze machine mag alleen door volwassenen worden bediend. Voorkom dat kinderen aan de bediening zitten of met de machine gaan spelen.
• Het wijzigen of slechts proberen te wijzigen van de eigenschappen van dit product is erg gevaarlijk en leidt tot het vervallen van de garantie.

• Houd deze machine schoon.

- De externe onderdelen van deze machine worden erg heet tijdens bedrijf en koelen niet onmiddellijk af nadat de machine is uitgeschakeld. Houd kinderen uit de buurt.

- Voor het reinigen en het onderhoud van de machine, moet u controleren of de machine is losgekoppeld van de netspanning.

- Bij een defect, moet u nooit zelf de machine repareren. Raadpleeg deze gebruiksaanwijzing en als u de noodzakelijke informatie niet kunt vinden, dient u contact op te nemen met het Service Force Centre bij u in de buurt. De service aan deze machine mag uitsluitend worden uitgevoerd door een erkend Service Force Centre. Gebruik altijd originele reserveonderdelen.

INSTALLATIE EN SERVICEONDERHOUD

Bewaar deze gebruiksaanwijzing bij de machine, zodat u deze altijd bij de hand heeft. Als de machine wordt verkocht of wordt vervoerd naar een ander persoon, dient u deze gebruiksaanwijzing aan de nieuwe gebruiker te geven, zodat hij of zij deze gebruiksaanwijzing kan doorlezen en zich vertrouwd kan maken met de functies van de machine en de desbetreffende aanbevelingen.

• Deze machine moet geïnstalleerd en aangesloten worden op het net door een COMPETENT PERSOON. De machine moet LOSGEKOPPELD zijn van de netspanning, voordat u servicewerkzaamheden gaat uitvoeren.
• Na het uitpakken van de machine dient u te controleren of het product niet beschadigd is en het netsnoer in goede staat verkeerd. Als er sprake is van een beschadiging dient u contact op te nemen met de winkelier of onze afdeling klantenservice.
• De fabrikant wijst iedere aansprakelijkheid af als de veiligheidsvoorschriften niet in acht zijn genomen.

- Alle verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. Help het milieu te beschermen door het afval op de juiste wijze te scheiden en af te voeren.

AFVOEREN

Informatie over de verpakking van het apparaat

Alle materialen zijn milieuvriendelijk.

De kunststoffen kunnen worden gerecycled en worden herkend aan:

PE< voor polyethyleen, bijvoorbeeld de buitenste afdekking en de zakken aan de binnenkant.

PS< voor polystyreen schuim, bijvoorbeeld de pads (CFK vrij).

De onderdelen van karton zijn gemaakt van recyclebaar papier en moeten dienovereenkomstig worden afgevoerd.

Afvoeren van oude apparaten

- Gebruik een geautoriseerde afvoerplaats.

Neem contact op met de plaatselijke instanties om te vragen of er voorzieningen bij u in de buurt zijn om het apparaat te recyclen.

Het symbool op het product of op de verpakking geeft aan dat dit product niet behandeld mag worden als huisafval. Het product moet worden ingeleverd bij de betreffende instantie. Door het product op de juiste manier af te voeren voorkomt u potentiële negatieve uitwerkingen op het milieu en de gezondheid van de mens. Voor meer informatie over het recyclen van dit product dient u contact op te nemen met de plaatselijke instanties of de winkel waar u het product heeft gekocht

CE

Deze machine voldoet aan de richtlijn BT 73/23

Elektrische veiligheidsvoorschriften EN 60335-1 (August 1995 – Veiligheid voor elektrische huishoudelijke apparaten en vergelijkbare apparaten – Algemene Norm) en EN 60335-2-15 (April 1996 – Specifieke voorschriften voor apparaten die vloeistoffen verwarmen).

Richtlijn EMC 89/336 in overeenstemming met de volgende normen:

- 55014-1; 55014-2; 61000-3-2; 61000-3-3

2. Beschrijving van de koffiemachine

1. Waterreservoir
2. Brita-filter
3. Koffie-uitloop
4. Pijpje uitschenking stoom / water
5. Lekbak
6. Koffiebonenreservoir
7. Regelknop maling
8. Bedieningspaneel
9. Afvalbak koffiedik

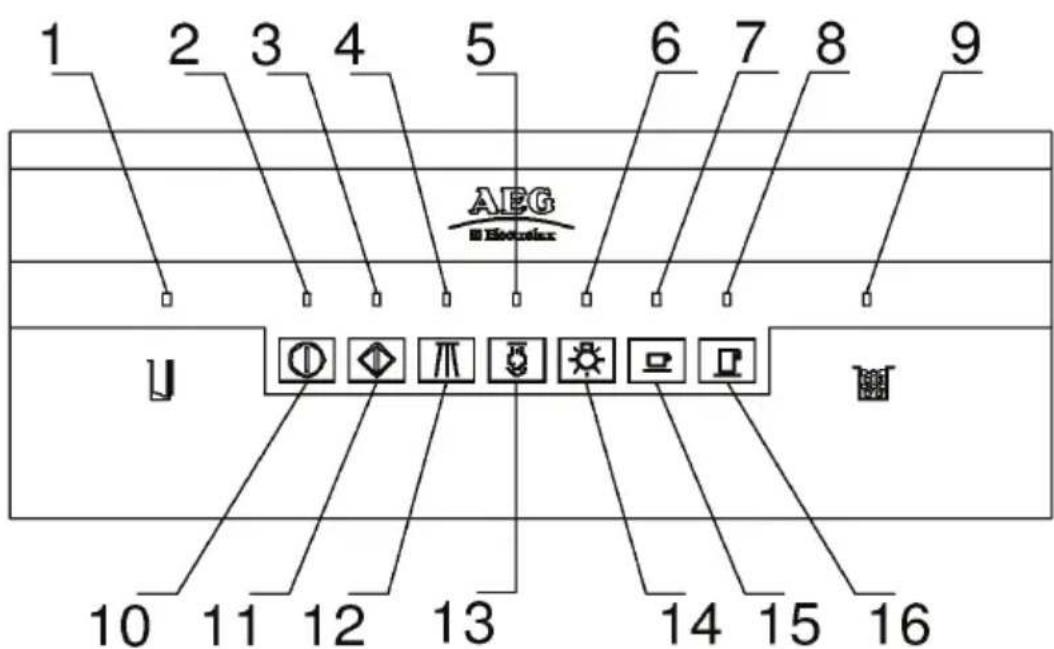

3. BESCHRIJVING VAN HET BEDIENINGSPANEEEL: TIPTOETSEN

1. Indicatielampje water bijvullen
2. AAN-UIT/stand-by-indicatielampje
3. Indicatielampje start
4. Indicatielampje heet water
5. Indicatielampje stoom
6. Indicatielampje licht
7. Indicatielampje Espresso koffie
8. Indicatielampje Gewone koffie
9. Indicatielampje afvalbak vol
10. Toets AAN-UIT/stand-by
11. Starttoets
12. Toets heet water
13. Toets stoom
14. Toets licht
15. Toets Espresso koffie
16. Toets Gewone koffie

TIPTOETSEN: Instructies voor gebruik

Deze tiptoetsen moeten correct worden ingedrukt om te voorkomen dat functies per ongeluk worden ingeschakeld. Door lichtjes op het betreffende symbool te drukken wordt de overeenkomstige functie ingeschakeld.

4 INSTRUCTIES VOOR HET EERSTE GEBRUIK VAN DE MACHINE

HET WATERRESERVOIR BIJVULLEN

• Druk de ontgrendelhendeltjes onder de lekbak samen

- Trek de koffiemachine voorzichtig naar voren uit de behuizing, door deze langs de telescopische geleiders te schuiven.

Hardheid van het water:

- Voordat u het waterreservoir bijvult moet het ontkalkingsfilter (Brita) minstens 30 min in koud water zijn ondergedompeld. Volg de instructies die op de verpakking van het filter staan. Na deze handeling plaatst u het filter weer in het waterreservoir, zoals weergegeven op de afbeelding.

- Als de machine gedurende langere tijd niet wordt gebruikt, maak dan het waterreservoir leeg.

- Brita-filters zijn verkrijgbaar bij de meeste supermarkten of witgoedwinkels, bij onze servicecenters of bij winkels voor geautoriseerde reserveonderdelen.

- Verwijder het reservoir en vul het ongeveer met 2,5 liter water, zoals weergegeven.

- Plaats het waterreservoir op de correcte manier terug in de behuizing, zodat de watertoevoer hersteld wordt.

• De AAN/UIT-schakelaar (aan de achterkant) moet op de stand UIT staan
• Duw de machine terug in de behuizing tot u een "KLIK" hoort. Dit betekent dat de machine in deze positie is vergrendeld.

- Druk de ontgrendelhendeltjes onder de lekbak samen en trek aan de machine zoals weergegeven op de afbeelding.

- Trek de koffiemachine langs de telescopische geleiders naar voren uit de behuizing.

- Vul het reservoir met ongeveer 200 g aan koffiebonen, zoals weergegeven op de afbeelding.

- Duw de machine terug in de behuizing tot u een "KLIK" hoort. Dit betekent dat de machine in deze positie is vergrendeld.

EERSTE GEBRUIK

• Zet de hoofdschakelaar in de stand 1
- Het ledje voor de toets AAN/UIT zal 3 minuten snel knipperen.

- De machine staat in de stand-bymodus als het AAN/UIT-LEDJE langzaam knippert, de machine is nu gereed om te worden ingeschakeld.

- Zorg er voor dat het waterreservoir en het koffiereservoir vol zijn. Schakel de koffiemachine in door de toets aan/uit in te drukken. Het overeenkomstige ledje zal nu niet meer knipperen maar blijven branden.

DE KOFFIEMALING AFSTELLEN

LET OP

- De maling is in de fabriek afgesteld. Te "grof" gemalen koffie resulteert in minder sterke koffie. Te "fijn" gemalen koffie resulteert in erg sterke koffie, die druppelsgewijs wordt afgegeven en bitter van smaak is. Het duurt ongeveer 20-30 seconden om een espresso te maken.

- Druk de ontgrendelhendeltjes onder de lekbak samen en trek aan de machine zoals weergegeven op de afbeelding.

• Trek de koffiemachine voorzichtig naar voren uit de behuizing, door deze langs de telescopische geleiders te schuiven.
• Door aan de knop te draaien kunt u de maling instellen. Voordat u deze instelling wijzigt is het raadzaam om de oorspronkelijke instelling te noteren, zodat de machine altijd gereset kan worden naar de standaard fabrieksinstellingen. Als u de knop rechtsom draait resulteert dit in een fijne maling waardoor de koffie sterker wordt. Als u de knop linksom draait resulteert dit in een grovere maling waardoor de koffie minder sterk wordt. Het ingestelde maalniveau kan afgelezen worden op het klepje van de behuizing: Grote cirkels geven aan dat er sprake is van een "grof" maalniveau (snelle doorloop, minder sterke koffie) en kleine cirkels geven aan dat er sprake is van een "fijn" maalniveau (langzame doorloop, sterke koffie)
• uwDde machine terug in de behuizing tot u een "KLIK" hoort. Dit betekent dat de machine in deze positie is vergrendeld.

• Nadat de machine is aangesloten en in de behuizing (kast) is geschoven, staat de machine in de stand-bymodus dit wordt aangegeven door een knipperend aan/uit-ledje.

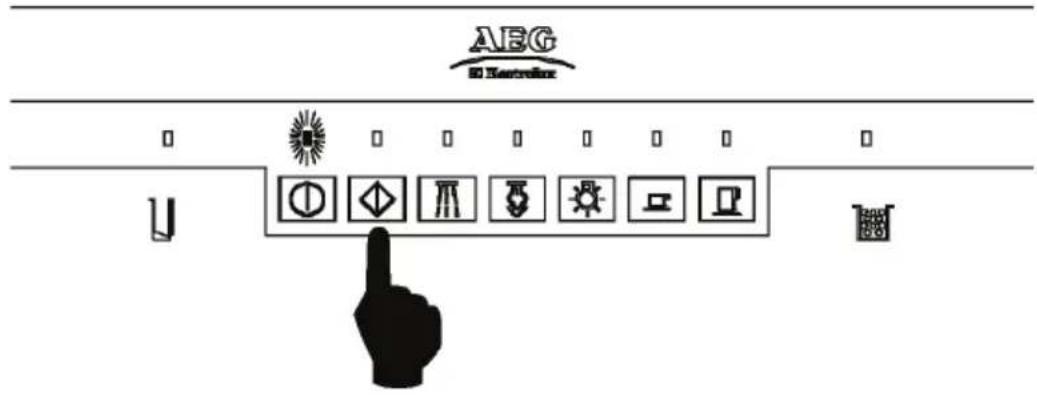

• Druk op de starttoets om de machine in te schakelen: Het start-ledje gaat branden.

- Als u de machine weer in de stand-bymodus wilt zetten dient u nogmaals op de starttoets te drukken.

LET OP:

Bij het in an de machine, start de machine de eerste 3 minuten schakelen v een voorverwarmingsfase op. Tijdens deze fase gaat het AAN/UIT-LEDJE snel knipperen en kan de machine geen handelingen uitvoeren. Als het LEDJE langzaam gaat knipperen is de machine gereed voor gebruik.

5 KOFFIE MAKEN

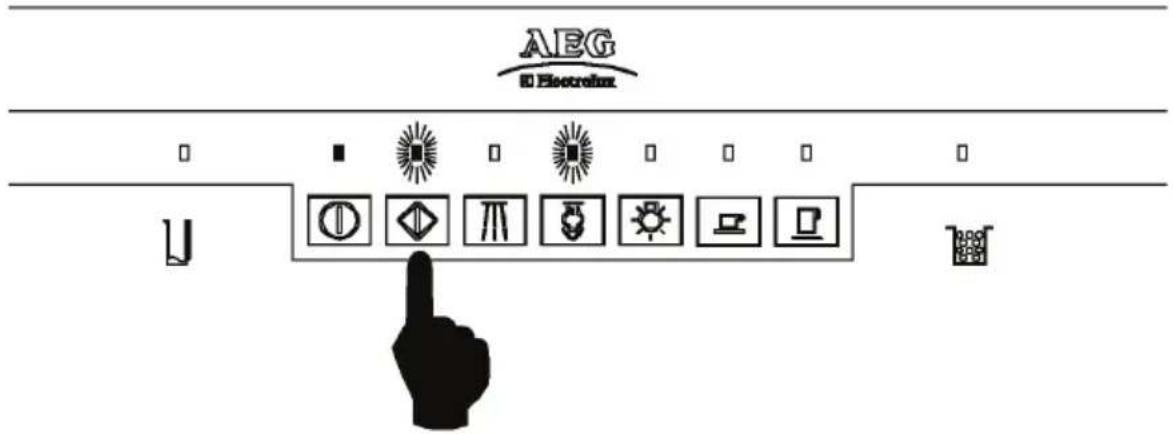

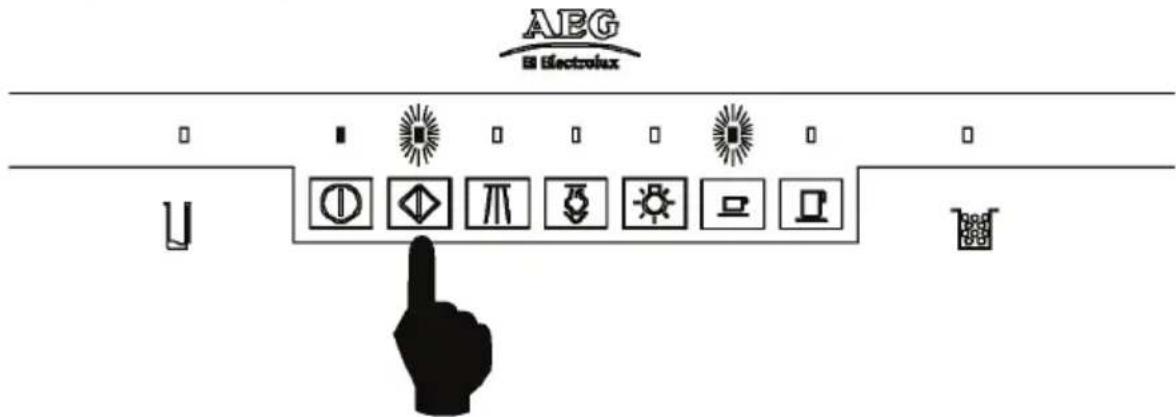

• Druk op de gewenste tiptoets.

• Als u binnen 10 seconden op de starttoets drukt, zal de machine de geselecteerde instelling uitvoeren.
  • mäschachine stopt auto

LET OP: Als u binnen 10 seconden niet de starttoets indrukt, wordt de gewenste keuze uitgeschakeld. U moet dan de gewenste procedure nogmaals uitvoeren.

HOE EEN UITSTEKENDE ESPRESSO TE MAKEN

- De bereidingstijd voor een uitstekende espresso bedraagt ongeveer 15 - 25 seconden. Factoren die de bereidingstijd kunnen beïnvloeden zijn het maalniveau van de koffie en de hoeveelheid gemalen koffie. Indien noodzakelijk kan het maalniveau en de hoeveelheid gemalen koffie worden aangepast (zie hoofdstuk 8 & 9 Instructies voor het gebruik van de machine).

Handig om te weten: Koffie is een vochtaantrekkend product, waarvan de kwaliteit en de eigenschappen sterk afhankelijk zijn van het weer (vochtigheid). Koffie moet grover worden gemalen als de luchtvochtigheid erg hoog is, anders wordt de koffie dik en stroperig en niet mooi vloeibaar. Als er echter sprake is van droge omstandigheden moet de koffie fijner worden gemalen.

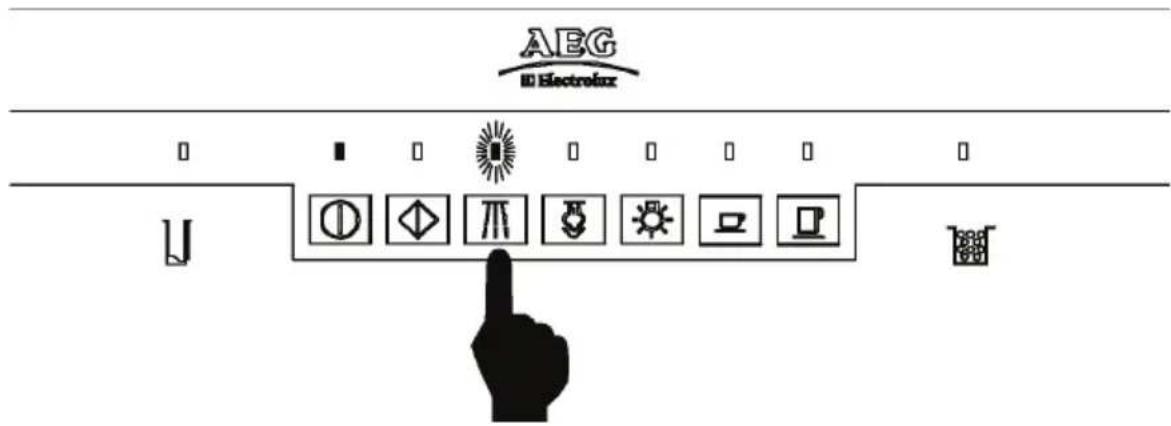

6 HEET WATER

- Het stoom/waterpijpje kan naar achteren in de behuizing worden verplaatst, als deze niet wordt gebruikt.

Trek het pijpje naar voren als u hier gebruik van wilt maken.

Raak het pijpje niet aan als het HEET is!

- Als u heet water wilt toevoegen dient u het reservoir onder het stoom / waterpijpje te houden en aansluitend op de toets water te drukken.

- Druk op de starttoets en houd deze net zolang ingedrukt tot de gewenste hoeveelheid is toegevoegd. Als u de toevoer van water wilt stoppen, hoeft u alleen de toets los te laten.

LET OP: De gewenste keuze wordt uitgeschakeld als u binnen 10 seconden niet de startedarheefgevgedstek procedure nogmaals uitvoeren.

7 STOOM

- Drukt u op de toets stoom dan gaat het betreffende indicatielampje ongeveer 20 seconden knipperen.

De machine is gereed om stoom te produceren als het indicatielampje niet meer knippert maar blijft branden.

• Plaats het kannetje met de te verwarmen vloeistof onder het stoompijpje.
• Druk binnen 10 seconden op de starttoets en wacht tot de stoomfunctie wordt geactiveerd.

LET OP: De gewenste keuze wordt uitgeschakeld als u binnen 10 seconden niet de starttoets heeft ingedrukt. U moet dan de gewenste procedure nogmaals uitvoeren.

- De stoomfunctie blijft in werking tot de starttoets wordt losgelaten.

MESKHOORVDEKARBEU60N(0.00 cc min.) in een

diep kannetje en verwarm de melk met stoom. Maak draaiende bewegingen met het kannetje en wacht tot het schuim gereed is (ongeveer een minuut). Om het resultaat te verbeteren kunt u voorzichtig met het kannetje op de tafel kloppen, hierna is het schuim klaar.

• Deze espressomachine is al in de fabriek ingesteld om de ideale dosering gemalen koffie toe te voegen voor een kopje espresso.
• wOdehneverlagd, gemalen koffie kan worden verhoogd of de geselecteerde dosering kan worden opgeslagen. De ingestelde dosering van de gemalen koffie verwijst naar beide espressokeuzes en naar de gewone koffiekeuze.
• e Zoalsbenschreven in de stand-bymodus.

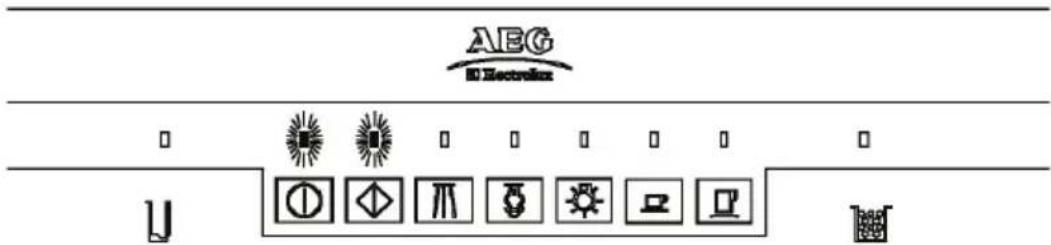

- Houd de starttoets 10 seconden ingedrukt.

- Sommige ledjes gaan knipperen, deze dienen als indicators (des te meer ledjes branden des te groter de hoeveelheid koffie). Voordat u deze instelling wijzigt is het raadzaam om de oorspronkelijke instelling te noteren, zodat de machine altijd gereset kan worden naar de standaard fabrieksinstellingen.

- Om de hoeveelheid gemalen koffie te verhogen of te verlagen dient u om de hoeveelheid te verlagen op de toets "espresso" te drukken en om de hoeveelheid te verhogen op de toets "gewone koffie".

- Als u de hoeveelheid gemalen koffie heeft aangepast drukt u 10 seconden lang op de starttoets en de machine zal dan automatisch de gewenste hoeveelheid opslaan en terugkeren naar de stand-bymodus.

LET OP: De correcte "maaltijd" kan worden gewijzigd als er een re soort koffie wordt gebruikt.

Als u geen sa koffigpredder aantreft tijdens het leegmaken van de afvalbak (koffiedik), betekent dit dat de "maaltijd" te lang is en dus verminderd moet worden.

In de handel verkrijgbare koffiepads kunnen bijdragen aan een correcte afstemming van de "maaltijd".

De koffiepads moeten 1 cm dik zijn: dit is de correcte hoeveelheid koffie.

BELANGRIJK Het verhogen of verlagen van de "maaltijd" kan ed hebben op de smaak van de koffie.

Een sterkere koffiesmaak en een rijk aroma kunnen verkregen worden door de ingestelde tijd een beetje te verhogen.

Een minder sterke koffie kan verkregen worden door de ingestelde tijd een beetje te verlagen.

9 DE HOEVEELHEID TE VERSTREKKEN KOFFIE INSTELLEN

• De hoeveelheid koffie kan als volgt worden ingesteld:

• Druk op de toets espresso.

- Houd de starttoets ingedrukt tot het programma start (ongeveer 5 seconden); het ledje van de starttoets gaat knipperen.

- Druk op de starttoets, als de gewenste hoeveelheid koffie is toegevoegd. De machine stopt de cyclus en de koffiedosering wordt automatisch opgeslagen onder de desbetreffende keuze.

10 ALS U DE STANDAARDINSTELLINGEN WILT RESETTEN

STANDAARDINSTELLINGEN RESETTEN

- Deze koffiemachin make itale afbeiek ingesteld om de meest opti espresso te maken. De instelling voor espressokoffie is 30 cc en de instelling voor gewone koffie is 80 cc.

- Als de standaardinstellingen gereset moeten worden via de stand-by-regelschakelaar op de machine, dient u tegelijkertijd 5 seconden lang de toets aan/uit en heet/water in te drukken.

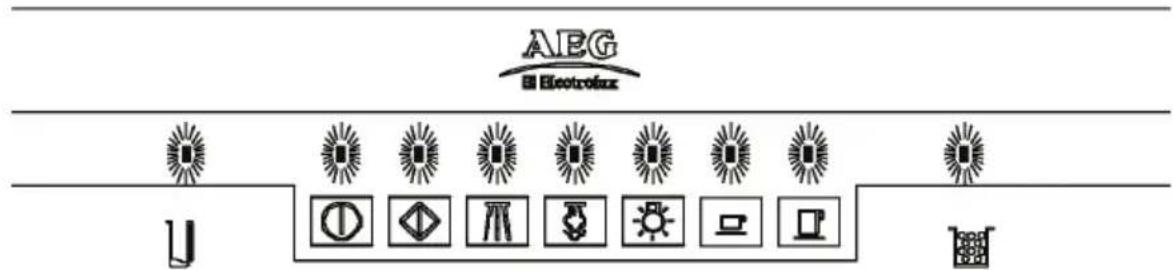

- Alle ledjes zullen dan kort even gaan branden om aan te geven dat de fabrieksinstellingen zijn gereset.

- Druk op de toets AAN/UIT. Iedere keuze maakt gebruik van de fabrieksinstellingen.

LET O'PhAilewate bevereist is voor iedere kop koffie wordt gereset. De dosering gemalen koffiengepdshie

11 SIGNAL EN ALARMEN

INDICATIELAMPJE WATER BIJVULLEN

- Deze machine heeft een sensor die detecteert als het waterreservoir leeg is. Het ledje dat aangeeft dat het reservoir leeg is zal dan gaan branden. De machine werkt niet tot het waterreservoir weer is gevuld.

DEFECTE DOSERINGSMETER

- Deze machine heeft een doseringsmeter die detecteert hoeveel water de machine heeft verbruikt. Als het waterreservoir leeg is of de doseringsmeter defect is, zal het ledje dat aangeeft dat het reservoir leeg is gaan branden en de machine zal niet meer werken.

Om dit alarm te resetten dient u de machine eerst in de stand-bymodus te zetten en vervolgens weer in te schakelen.

INDICATIELAMPJE AFVALBAK VOL / KOFFIEBONEN BIJVULLEN

• Na iedere 20 kopjes koffie geeft de machine aan dat het koffiebonenreservoir leeg is en dat de afvalbak vol is.
• Als het overeenkomstig ledje brandt moet u de lekbak en de afvalbak leegmaken en het koffiebonenreservoir bijvullen.
• Zie hoofdstuk 13 "REINIGING EN ONDERHOUD" voor instructies over hoe u de afvalbak moet leegmaken.

STORINGSINDICATOR

AEG

Electrolux

- De machine beschikt over een automatisch systeem waarbij alle ledjes gaan branden als er een defect wordt waargenomen. Schakel de machine uit en neem contact op met een Service Force Centre bij u in de buurt.

12 RECEPTEN

ITALIAANSE CAPPUCCINO

Dit is normale espresso met stoten averwarmde melk die de koffie een zac geeft en een volle heerlijke schuimlaag. Hiervoor kunt u het beste een grote kop gebruiken.

Schenk wat koude melk in een diep kannetje en verwarm het kannetje met een stoomstraal. Schenk alleen het schuim op de espresso door het kannetje schuin te houden en het een beetje te schudden of schep het schuim met een lepel uit het kannetje.

En voor de finishing touch kunt u nog wat cacaopoeder over het schuim strooien.

WEENSE CAPPUCCINO

Deze variatie is het resultaat vanrijde beaditionoude Oosten

Maak een "lichte" espresso op de machine (ongeveer 30-35 seconden) en voeg vervolgens hete melk toe met een laagje slagroom erop. Gebruik hiervoor een middelgrote kop (grootte tussen een espresso kopje en een cappuccino kopje).

Maak het geheel af door er wat chocoladevlokjes over te strooien.

KOUDE ESPRESSOSHAKE

Schuimig en zeer verfrissend endzegenaangenaam op warme

Maak een espresso klaar, voeg wat suiker toe en giet het geheel in een shaker met grote ijsklontjes. Schud de shaker een paar seconden. U kunt hiervoor het beste een whiskyglas of een flûte nemen.

IRISH COFFEE

Krachtig, stimulerend kopje koffie.

Verwarm een lang glas en meng acht delen hete koffie met een deel whisky en bruine suiker.

Giet een beetje vers gemaakte slagroom langs de achterkant van de lepel in het glas, zodat het op de koffie blijft drijven: zodoende krijgt men een laagje witte slagroom bovenop de hete donkere koffie.

13 REINIGING EN ONDERHOUD

EXTERNE ONDERDE

- Reinig de roestvrij stalen onderdelen van de machine me een zachte doek, zonder gebruik te maken van agressieve reinigingsmiddelen. Gebruik nooit schuursponsjes of staalwol om stalen onderdelen te reinigen. Maak alles goed droog met een zachte doek.

- Maak het stoompijpje regelmatig schoon. Het pijpje kan namelijk aan de binnenkant vuil worden door het opschuimen van de melk. Verwijder het pijpje zoals weergegeven in de hierboven staande afbeelding en maak het samen met het kapje schoon met een sponsje en wat heet water.

Let op: Als u het pijpje wilt reinigen dient u de machine uit te schakelen en 20 minuten te wachten tot het apparaat is afgekoeld, om de kans op brandwonden te voorkomen.

LEKBAK

• Verwijder de lekbak uit de machine zoals weergegeven in de hierboven staande afbeeldingen.
• Maak de lekbak regelmatig leeg om te voorkomen dat er vloeistof uit kan lekken die de hieronder staande meubels kan beschadigen of bevuilen. De lekbak en het rooster kunnen afgewassen worden in de vaatwasser.

Het is noodzakelijk om de afvalbak te verwijderen en leeg te maken zoals weergegeven in de afbeelding.

Trek het klepje open, verwijder de afvalbak en maak hem leeg. De afvalbak kan worden afgewassen in de vaatwasser of eenvoudig worden afgespoeld onder heet water.

Plaats de afvalbak weer terug en sluit het klepje. Vervang de lekbak.

• Als de machine gedurende langere tijd niet wordt gebruikt, vervang dan het water in het reservoir en maak de verwarmingsunit leeg door diverse keren de toets koffie in te drukken.
  • Reinig het waterreservoir regelmatig.
• Het waterreservoir kan worden afgewassen in de vaatwasser.
• 0 Als u gebruik maakt van een Brita-filter, vervang dit filter dan na ongeveer 200 kopies koffie of tenminste na iedere drie maanden.

REINIGINGSCYCLUS VAN DE VERWARMINGSUNIT

• heftzeldkoffiemkauchiei is den apparaat dat water nodig verwarmingsunit kalkaanslag vormen (dit is echter normaal).
• Het is raadzaa tenvoere: volgende handelingen iedere zes maanden uit
• Vul het waterreservoir met 2 liter water en voeg hier een half glas azijn of citroenzuur aan toe.
• Voer dezelfde handelingen uit als voor het zetten van een aantal kopjes koffie (zie het vorige hoofdstuk "Koffie") en voor het vullen van een aantal kopjes heet water tot het reservoir helemaal leeg is.
  Vul het reservoir opnieuw met koud water en herhaal het hierboven staande proces om de verwarmingsunit schoon te spoelen.

14 INSTALLATIE

INBOUWEN

Voor ecorreter applikating van de machine op de juiste wijze in de keuken worden ingebouwd.

Volgens de veiligheidsvoorschriften zoulnbeuverevain de machine

bescherming moeten bieden tegen eventuele contacten met elektrische delen en met delen die alleen beschermd zijn met een functionele isolatie.

Alle componenten die bescherming garanderen, zelfs een afdekpaneel, (bijvoorbeeld als de machine aan het eind of aan het begin van een opstelling wordt geplaatst) moeten goed bevestigd zijn zodat deze niet verwijderd kunnen worden zonder gereedschap.

Installeer deze machine op een bepaalde afstand van de koelkast of diepvriezer, omdat de warmte die deze machine produceert de werking van deze apparaten nadelig kan beïnvloeden.

COMPONENTEN VOOR HET INSTALLEREN VAN DE MACHINE

Deze koffiemachine en afvalbak kunnen in behuizingen (kasten) worden aangebracht met een hoogte van 450 mm en een variabele breedte van 560 mm tot 570 mm. Voor de installatie zijn samen met de machine de volgende componenten meegeleverd:

1. 1 bevestigingsonderdeel
2. 9 zelftappende schroeven 3.9 x 19
3. 1 kabelklem
4. 2 zijgeleiders
5. 2 zijplaten van 1 mm
6. 4 zijplaten van 2 mm

- Bevestig het netsnoer aan de linkerkant van de behuizing (kast) en gebruik hiervoor een van de meegeleverde zelftappende schroeven en de juiste kabelklem, zoals weergegeven in de afbeelding.

- Bevestig het netsnoer op de machine, zoals weergegeven op de afbeelding.

- Sluit het netsnoer aan zoals weergegeven op de afbeelding. Deze machine is ontworpen voor een spanning van 230 V monofase. Het netsnoer moet worden aangesloten op een stopcontact van 10A en een dubbelpolige isolatieschakelaar, waarbij de contactpunten minstens 3 mm uit elkaar staan.

- Plaats de U-profielplaat van de machine op de plank van de kast.

- Breng de L-platen aan, om eventuele speling te compenseren. De breedte van de behuizing van de koffiemachine is afhankelijk van de dikte van de zijkanten van de kast. Er zijn zes zijplaten (vier met een dikte van 2 mm en twee met een dikte van 1 mm) meegeleverd om de eventuele verschillen te compenseren.

- Het gebruik van deze platen is bedoeld om de binnenbreedte van de ruimte te compenseren en voor het verkrijgen van een binnenmaat van 560/570 mm.

- Bevestig de U-profielplaat met vier zelftappende schroeven in de vier gaten van dezelfde plaat. Bevestig vervolgens met behulp van de 8 zelftappende schroeven aan iedere kant een telescopische geleiderail.

- Plaats de machine in de geleiderails die in de kast zijn bevestigd.

- Schuif de machine in de behuizing (kast) tot u een "klik" hoort, dit betekent dat de machine in deze positie is vergrendeld.

15 KLANTENSERVICE....

Als het apparaat niet werkt, controleer dan:

1. of er stroomtoevoer is;
2. of het waterreservoir gevuld is.

Als het aansluitsnoer beschadigd is of als het apparaat een onderhoudsbeurt nodig heeft neem dan contact op met onze service-afdeling.

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn [phone] (voor bezoek servicetechnicus en onderdelen) Consumentenbelangen [phone] (voor algemene, product- of gebruiksinformatie)

Belangrijk!

Houd bijohietgoalgevenet van PAG- struf/16er van uw apparaat bij de handetApparaamers vindt u op het typeplaatje van h kunt u het beste hieronder noteren.

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Als u toch voor één van de in deze gebruiksaanwijzing vermelde storingen of vanwege foutieve bediening onze service-afdeling inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

Onze service-afdeling voert reparaties uit overeenkomstig de voorwaarden die tussen de Consumentenbond en de VLEHAN (Vereniging Leveranciers Elektrotechnische Huishoudelijke Apparaten Nederland) zijn overeengekomen.

16 TECHNISCHE SPECIFICATIES

• Breedte 594 mm
  • Diepte 4750 mm
  • Hoogte 378 mm
• Inhoud waterreservoir 2,5 l
• Netto gewicht 28 kg
• Bruto gewicht 31 kg
  • Voedingsspanning 230 V
• Nominaal vermogen 2000 W
• Opgenomen vermogen door hetwær ingsele entm 1700 W
• Opgenomen vermogen door de pomp 50 W
• Bedrijfsdruk 12 bar
• Zekering 10 A

ZEKER NGENI

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.
2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zo als (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.
7. De garantie geldt evenmin voor schade veroorzaakt door:

a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen,

c. voor het product oneigenlijke bedrijfsomstandighede n,
d. contact met agressieve stoffen.
8. De garantie heeft geen betrekking op gebreken door transp ortschade die buiten onze eraiet wondetijkeid is ontstaan, niet-vakkundige installat verke gebeihek, ngebirelakigt onedaemovan, de gebruiks- of montageaanwijzingen.
9. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
10. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.
11. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
12. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
13. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.
14. møndenstellisgeergeven wij een garantie van 12 hetzelfde gebrek.
15. edVgderesohaddenetsanspraken, in het bijzonder vergo buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.
16. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde productatieindergebruikproduct naar het buitenland wordt gebracht na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

www.aeg.nl

REPARATIEVOORWAARDEN

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.

b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indie n tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of

b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt.

In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens he in artikel 2b bepaalde.

Art. 4 De re epaartistezbezoelvondgelijktgijdesch

Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.
b) een herhalingsbezoek zal als regel binnen tien werkdagen na de meldin plaatsvinden.
c) zoek zal geoor voor itvanide of daaropvolgend be rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

ArDe5consument ontvangt een gespecificeerde rekening met vermelding va type eingsennummer van het apparaat, omschrijving van de d toegepasterieven, gebruikte onderdelen en materialen en ee omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een to estel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.
7. De waarborg geldt evenmin voor schade veroorzaakt door:
   a. chemische en elektrochemische inwerking van water
   b. abnormale milieuomstandigheden in het algemeen
   c. voor het toestel oneigenlijke bedrijfsomstandigheden
   d. contact met agressieve stoffen
8. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.
9. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

11. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

12. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
13. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
14. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
15. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.
    In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteeweg, 719

1502 LEMBEEK

Tél. [phone]
