Type product	Inbouw kookplaat (keramisch)
Merk	Miele
Model	KM 554
Afmetingen (B x D x H)	Volgens maatschets in handleiding: 1100 mm x 520 mm x 42 mm (inbouwhoogte)
Gewicht	ca. 10 kg (geschat)
Aansluitwaarde	7700 W (totaal)
Voeding	AC 230 V / 50 Hz, 16 A zekering
Aantal kookzones	4 (waarvan 1 vario-zone, 1 braadzone, 2 gewone zones)
Vario-kookzone	12,0 / 21,0 cm, 750 / 2200 W
Braadzone	17,0 / 17,0 x 29,0 cm, 1500 / 2600 W
Gewone kookzones	14,5 cm (1100 W) en 18,0 cm (1800 W)
Panherkenning	Ja, met automatische uitschakeling bij geen pan of ongeschikte pan
Aankookautomaat	Ja, instelbaar
Kookzonevergroting	Handmatig inschakelbaar voor vario- en braadzone
Vermogensstanden	9 of 17 (programmeerbaar)
Timer	Kookwekker en automatische uitschakeling per zone
Vergrendeling	Ja, kinderslot (1- of 3-vinger bediening)
Stop & Go	Ja, verlaagt alle zones naar stand 1
Oververhittingsbeveiliging	Ja, temperatuurbegrenzer per zone
Automatische uitschakeling	Bij langdurig gebruik en bij bedekte sensoren
Restwarmte-indicatie	Ja, met streepjes
Reiniging	Keramische plaat: speciaal reinigingsmiddel, glasschraper; geen stoomreiniger
Miele@home	Mogelijk met communicatiemodule XKM 2000 (optioneel)
Inbouwen	In werkblad, bevestiging met klemveren
Garantie	Zie typeplaatje en Miele Nederland

Veelgestelde vragen - KM 554 MIELE

Hoe schakel ik de kookplaat in?

Druk op de Aan/Uit-toets. In de displays verschijnt een 0. Tik dan op de - of + toets van een kookzone om een vermogensstand te kiezen.

Wat is de aankookautomaat en hoe activeer ik die?

De aankookautomaat verhit de zone eerst op vol vermogen en schakelt dan terug naar de ingestelde doorkookstand. Activeer door met de - toets in te stellen: kies een doorkookstand (bijv. 5). Tijdens aankooktijd brandt een controlelampje.

Waarom werkt een kookzone niet en zie ik afwisselend een ♀ en een cijfer?

Dit geeft aan dat er geen pan of een ongeschikte pan op de zone staat. Zet een metalen pan met vlakke bodem op de zone. Als er binnen 3 minuten geen geschikte pan komt, schakelt de zone automatisch uit.

Hoe stel ik de timer in als kookwekker?

Tik op de ⏻ toets. In het display verschijnt 00. Stel met - of + de gewenste tijd in (bijv. 15 minuten). Na afloop klinkt een signaal en verschijnt 00.

Kan ik een kookzone automatisch laten uitschakelen?

Ja. Stel eerst een vermogensstand in voor de zone. Tik op ⏻, tik nogmaals om een controlelampje te laten verschijnen, kies de juiste zone door herhaaldelijk op ⏻ te drukken, stel dan met - of + de tijd in. De zone schakelt uit na afloop.

Hoe activeer ik de vergrendeling (kinderslot)?

Druk lang op de vergrendelingstoets tot het controlelampje verschijnt. De kookplaat kan dan niet worden ingeschakeld of instellingen worden gewijzigd. Uitschakelen door opnieuw lang te drukken tot lampje uitgaat.

Wat moet ik doen als de kookplaat niet reageert op aanraking?

Controleer of de vergrendeling actief is (hef deze op). Zorg dat het bedieningspaneel schoon en droog is. Als het probleem aanhoudt, onderbreek de stroomvoorziening gedurende 1 minuut.

Hoe reinig ik de keramische plaat?

Laat de plaat afkoelen. Verwijder grof vuil met een vochtige doek. Gebruik een speciaal reinigingsmiddel voor keramische platen en een glasschraper voor aangekoekte resten. Gebruik nooit een stoomreiniger of schuurmiddelen.

Wat betekenen de restwarmte-indicatoren?

Na uitschakelen van een zone verschijnen streepjes die één voor één verdwijnen naarmate de zone afkoelt. Raak de zone niet aan zolang de indicator brandt. Bij stroomstoring knipperen ze.

Kan ik de kookplaat gebruiken zonder panherkenning?

Ja. Schakel de zone in met de + of - toets. Druk lang op - of + tot het symbool ♡ verdwijnt. De panherkenning is dan uitgeschakeld voor die zone. Let op: bij hernieuwd inschakelen is de panherkenning weer actief.

GEBRUIKSAANWIJZING KM 554 MIELE

Gebruiks- en montagehandleiding

Lees beslist de gebruiks- en montage-handleiding voordat u uw apparaat plaatst, installeert en in gebruik neemt.

Dat is veiliger voor uzelf en u voorkomt schade aan uw apparaat.

M.-Nr. 06 197 040

Algemeen 4

KM 549....4

KM 554....5

Sensortoetsen en info-displays 6

Bediening en weergave timer 6

Kookzones 7

Bij te bestellen accessoires....7

Veiligheidsinstructies en waarschuwingen 8

Een bijdrage aan de bescherming van het milieu....14

Vóór het eerste gebruik....15

Informatie vooraf 15

Reiniging voor het eerste gebruik 15

Automatische instelling sensortoetsen 16

Bediening 17

Panherkenning....17

Sensortoetsen 18

Inschakelen 18

Tabel vermogensstanden 19

Aankookautomaat 20

Kookzonevergroting handmatig inschakelen 22

Uitschakelen en restwarmte-indicatie 23

De juiste pannen 24

Tips om energie te besparen. 24

Beveiligingen 25

Vergrendeling....25

Stop & Go 26

Automatische uitschakeling....27

Oververhittingsbeveiliging 28

Timer 29

Het instelprincipe....29

Het instellen van de kookwekker....29

Automatisch uitschakelen van een kookzone 30

Wisselen tussen de functies 31

Beginwaarde timer....31

Reiniging en onderhoud 32

Programmering 34

Nuttige tips 37

Klantcontacten / typeplaatje 39

Klantcontacten....39

Inbouwen 40

Veiligheidsinstructies voor het inbouwen....40

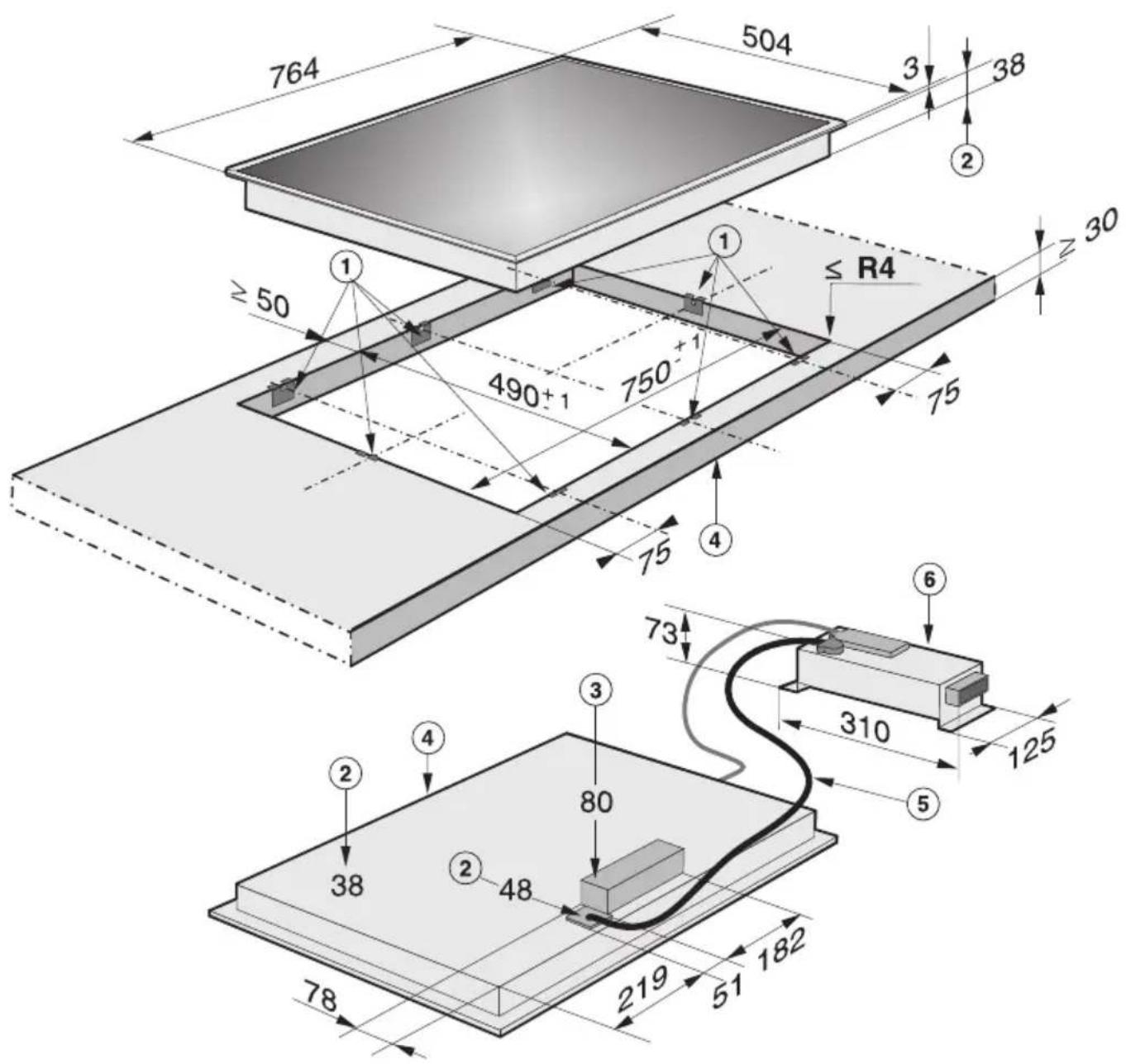

Afmetingen. 44

Voorbereiding werkblad....48

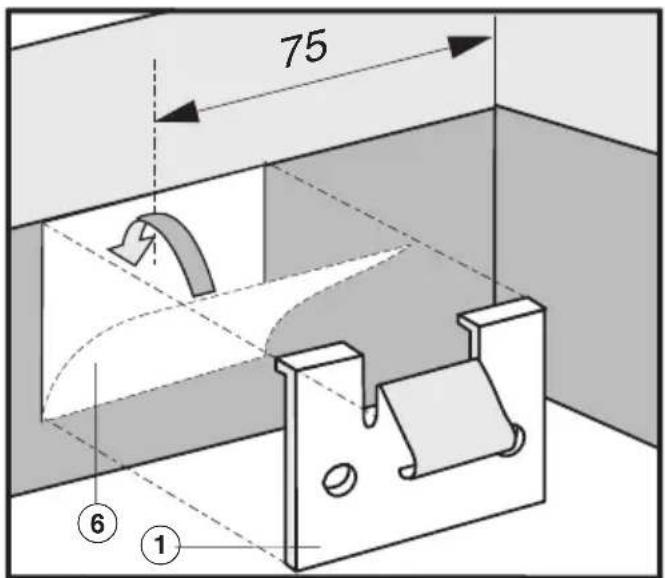

Klemveren bevestigen 49

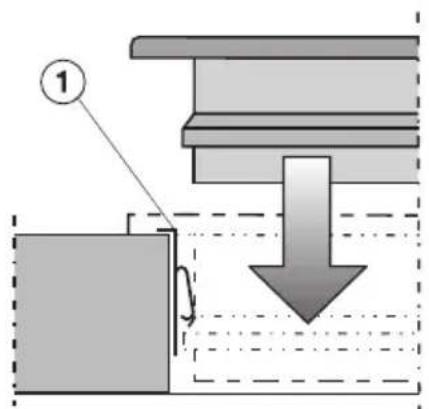

Kookplaat bevestigen 50

Aansluitkast Miele@home 51

Dichting 52

Elektrische aansluiting....53

Aansluitkabel 54

Aansluitschema 55

Miele@home 56

Miele@home-communicatiemodule inbouwen en aanmelden . . . . . . . . . . . . . . 56

Miele@home-communicatiemodule afmelden 56

KM 549

① Vario-kookzone
②④ Gewone kookzones
③ Braadzone

Controlelampjes:

⑨ Vergrendeling
⑪ Kookzonevergroting

Sensortoetsen:

⑤ Kookzonebediening
⑥ Timer (zie de rubriek "Bediening en weergave timer")
⑦ Vergrendeling
⑧ Kookplaat AAN/UIT
⑩ Kookzonevergroting

KM 554

① Vario-kookzone
②④ Gewone kookzones
③ Braadzone

Controlelampjes:

⑨ Vergrendeling
⑪ Kookzonevergroting

Sensortoetsen:

⑤ Kookzonebediening
⑥ Timer (zie de rubriek "Bediening en weergave timer")
⑦ Vergrendeling
⑧ Kookplaat AAN/UIT
⑩ Kookzonevergroting

Sensortoetsen en info-displays

⑫ Weergave:

0 = kookzone klaar voor gebruik 1 t/m 9 = vermogensstand (kookplaat ingeschakeld) 3 = restwarmte 4 = geen pan of een ongeschikte pan (zie "Panherkenning") F = foutmelding (zie "Automatische uitschakeling") R = aankookautomaat bij instelling extra vermogensstanden PO, etc. = programma (zie "Programmering") SO, etc. = status (zie "Programmering")

⑬ Controlelampje aankookautomaat of weergave extra vermogensstanden (zie "Programmering"), bijvoorbeeld voor kookzone links voor
⑭ Sensortoetsen voor het instellen van de vermogensstand

Bediening en weergave timer

⑮ Sensortoets voor het inschakelen van de timer, voor het wisselen tussen de timerfuncties en het kiezen van een kookzone die automatisch moet worden uitgeschakeld
⑯ Sensortoetsen voor het instellen van de tijd
⑰ Tijdweergave
⑱ Controlelampje voor het automatisch uitschakelen, bijvoorbeeld van de kookzone rechts achter

Kookzones

Kookzone KM 549 KM 554
			∅ in cm Vermogen in Watt bij 230 V	∅ in cm Vermogen in Watt bij 230 V
☐ 12,0	/ 21,0 750 / 22	00 12,0 / 21,0 750 /	2200
☐ 14,5	1100 14,5 1100
☐ 17,0	/ 17,0 x 26,5	1500 / 2400	17,0 / 17,0 x 29,0	1500 / 2600
☐ 14,5	1100 18,0 1800
		Totaal: 6800 Totaal: 7700

Bij te bestellen accessoires

Miele@home

Met het Miele@home-systeem kunt u op elk moment informatie van uw apparaat opvragen.

Om deze mogelijkheid te kunnen benutten, moet u een Miele@home-systeemapparaat hebben en moet uw apparaat worden voorzien van een communicatiemodule (XKM 2000).

Informatie over het inbouwen en aanmelden van de communicatiemodule vindt u in deze gebruiksaanwijzing in het hoofdstuk "Miele@home".

Bij het Miele@home-systeemapparaat hoort een aparte gebruiksaanwijzing.

Lees de gebruiksaanwijzing aan- dachtig door voordat u uw apparaat voor het eerst gebruikt. Dat is vei- liger voor uzelf en u voorkomt scha- de aan het apparaat.

Dit apparaat mag alleen worden gebruikt door personen die in staat zijn het apparaat veilig te bedienen en die volledig op de hoogte zijn van de inhoud van de gebruiksaanwijzing!

Plak het typeplaatje dat u bij de documentatie van het apparaat vindt op de daarvoor bestemde plaats in het hoofdstuk "Typeplaatje".

Bewaar de gebruiksaanwijzing en geef deze door aan een eventuele volgende eigenaar.

Dit apparaat mag uitsluitend door een vakman worden ingebouwd en aangesloten. Deze is precies op de hoogte van de landelijke voorschriften en van de voorschriften van het gemeentelijke energiebedrijf en houdt zich daar strikt aan. Wanneer er bij het inbouwen en aansluiten van het apparaat fouten worden gemaakt, kan de fabrikant niet aansprakelijk worden gesteld voor schade die daar eventueel het gevolg van is

De elektrische veiligheid van het apparaat is alleen dan gewaarborgd als het wordt aangesloten op een volgens de voorschriften geïnstalleerd aardingssysteem. Het is belangrijk dat u dit controleert en in geval van twijfel de huisinstallatie door een vakman laat controleren. De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ontstaan door een ontbrekende of beschadigde aarddraad (bijvoorbeeld een elektrische schok).

Het apparaat mag niet met behulp van een verlengsnoer op het elektriciteitsnet worden aangesloten, want dan is de veiligheid van het apparaat niet gegarandeerd.

Open in geen geval de ommanteling van het apparaat.

Wanneer onderdelen worden aange-raakt die onder spanning staan of wan- neer elektrische of mechanische onder- delen worden veranderd, levert dit ge- vaar op voor de gebruiker. Het kan er tevens toe leiden dat het apparaat niet meer goed functioneert.

Alleen voor kookplaten met facetrand (geslepen rand):

Na het inbouwen kan de eerste dagen een spleet zichtbaar zijn tussen de kookplaat en het werkblad. Deze spleet zal door het gebruik kleiner worden. De elektrische veiligheid van het apparaat is echter altijd gewaarborgd.

Verantwoord gebruik

Gebruik het apparaat alleen als het is ingebouwd. Alleen dan kunt u er zeker van zijn dat u niet met delen in aanraking komt die onder spanning staan.
Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
Gebruik het apparaat alleen voor het bereiden van gerechten. Gebruik voor andere doeleinden is niet toegestaan en kan gevaarlijk zijn. De fabrikant kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door gebruik voor andere doeleinden dan hier aangegeven of door foutieve bediening.

Gebruik dit apparaat niet om er een ruimte mee te verwarmen. Door de hoge temperaturen kunnen brandbare voorwerpen in de buurt van het apparaat vlam vatten. Bovendien wordt hierdoor de levensduur van het apparaat verkort.
Als u het apparaat langdurig en intensief gebruikt, kan het bedieningspaneel warm worden. Dat is normal.

Kinderen

Maak gebruik van de vergrendeling, zodat kinderen het apparaat niet onbedoeld kunnen inschakelen of instellingen kunnen wijzigen.
Het apparaat is bedoeld voor gebruik door volwassenen die volledig op de hoogte zijn van de inhoud van deze gebruiksaanwijzing. Kinderen kunnen de gevaren van een apparaat niet altijd goed inschatten. Houd daarom voldoende toezicht.
Oudere kinderen mogen het apparaat alleen gebruiken als ze weten hoe ze het apparaat veilig moeten bedienen. Ze moeten zich bewust zijn van de gevaren van een foutieve bediening.
Laat kinderen niet met het apparaat spelen.
Het apparaat wordt tijdens het gebruik heet en blijft dat ook nog enige tijd nadat het apparaat is uitgeschakeld. Houd kinderen op een afstand, totdat het apparaat voldoende is afgekoeld en er geen verbrandingsgevaar meer bestaat.
Bewaar geen voorwerpen die voor kinderen interessant zijn in kastjes boven of achter het apparaat. De kinderen klimmen anders misschien op het apparaat en kunnen zich er dan aan branden.

Kinderen kunnen ook verbrandingen oplopen als zij pannen van het apparaat trekken. Bij de vakhandelaar is een speciaal rek verkrijgbaar dat ervoor zorgt dat kinderen niet meer bij het apparaat kunnen komen.
Verpakkingsmateriaal (zoals folies en piepschuim) kan gevaarlijk zijn voor kinderen. Verstikkingsgevaar! Bewaar het verpakkingsmateriaal dan ook buiten het bereik van kinderen en zorg dat het zo snel mogelijk wordt afgevoerd.
Als u het apparaat afdankt, trek dan de stekker uit het stopcontact. Maak de stekker en de aansluitkabel onbruikbaar. U voorkomt daarmee dat het apparaat gevaar oplevert, bijvoorbeeld voor spelende kinderen.

Het voorkomen van schade aan het apparaat

Laat geen voorwerpen op de keramische plaat vallen. Zelfs een licht voorwerp, zoals een zoutvaatje, kan scheuren of barsten veroorzaken als het verkeerd terechtkomt.

Gebruik geen pannen of schalen met een niet gepolijste bodem (bijvoorbeeld gietijzer) of met een scherpe bodemrand. Daardoor ontstaan krassen die niet meer te verwijderen zijn. Ook zandkorrels kunnen krassen veroorzaken.

Voorkom dat suiker in vaste of vloeibare vorm, kunststof en aluminiumfolie op hete kookzones terecht-komen. Deze stoffen smelten, kleven vast en kunnen bij afkoeling scheuren, barsten en andere beschadigingen aan de keramische plaat veroorzaken. Komt per ongeluk toch iets op een hete kookzone terecht, vermeng de suikerhou-dende stoffen dan onmiddellijk met water. Schakel vervolgens de kookzone uit en verwijder de resten met een schraper, zolang de plaat nog heet is. Let op dat u daarbij uw handen niet brandt. Reinig de plaat verder als deze is afgekoeld. Gebruik daarvoor een speciaal reinigingsmiddel voor kookplaten.

Om te voorkomen dat verontreini-gingen inbranden, moet u deze zo snel mogelijk verwijderen. Zorg dat ook de bodem van een te gebruiken pan of schaal schoon, vetvrij en droog is.

Reinig het apparaat nooit met een stoomreiniger. De stoom kan in aanraking komen met onder spanning staande delen en kortsluiting veroorzaken. Door de stoom kunnen ook het oppervlak en onderdelen van het apparaat blijvend beschadigd raken, waarvoor de fabrikant niet aansprakelijk kan worden gesteld.

Gebruik geen kookgerei met een te dunne bodem. Verhit kookgerei nooit leeg, tenzij de fabrikant van het kookgerei een dergelijk gebruik uitdrukkelijk toestaat. De kookplaat kan anders beschadigd raken!

Zet geen hete pannen of schalen op of in de buurt van het bedie-ningspaneel. Hierdoor kunnen de elektronische onderdelen onder het paneel beschadigd raken.

Het voorkomen van brandwon- den

Wanneer u de kookzones gebruikt, worden deze zeer heet. Ook na het uitschakelen blijven ze dat nog enige tijd. De restwarmte-indicator geeft aan of een kookzone nog heet is.
Trek altijd ovenwanten aan of gebruik pannenlappen als u met het hete apparaat werkt. De ovenwanten of pannenlappen mogen niet nat of vochtig zijn, omdat ze de warmte dan beter geleiden. U kunt zich branden!
Verwarm geen dichte blikken en dergelijke op de kookzones, anders ontstaat er overdruk waardoor de blikken uiteenspatten en u zich kunt verwonden.
Gebruik het apparaat niet als werkblad. Als het apparaat per ongeluk wordt ingeschakeld of als het nog heet is, kunnen voorwerpen - afhankelijk van het materiaal - heet worden, smelten of vlam vatten.

Dek het apparaat nooit af met een doek of iets dergelijks. Als het apparaat nog heet is of wordt ingeschakeld, bestaat er brandgevaar.
Houd het apparaat goed in de gaten wanneer u met olie of vetten werkt. Oververhit vet en oververhitte olie kunnen vlam vatten. Daarbij kan ook de afzuigkap in brand raken. Brandgevaar!
Mocht het vet of de olie toch een keer vlam vatten, gebruik dan nooit water voor het blussen! Doof de vlammen met een geschikte deksel, een vochtige doek of iets dergelijks.
Flambeer nooit onder een afzuigkap. Door de vlammen kan de afzuigkap in brand vliegen.

Als het apparaat defect is

Wanneer u een defect aan het apparaat constateert, schakel dan eerst het apparaat uit en daarna de hoofdschakelaar van de huisinstallatie. Draai smeltveiligheden er volledig uit. Is het apparaat niet ingebouwd en heeft het geen vaste aansluiting, trek dan ook de aansluitkabel uit het stopcontact. Pak de aansluitkabel bij de stekker vast.

Bel nu de afdeling Klantcontacten. Zorg ervoor dat de hoofdschakelaar niet weer wordt ingeschakeld en dat er geen spanning op het apparaat komt, totdat het defect is verholpen.

Houdt u er rekening mee dat ook bij scheuren en barsten in de keramische plaat sprake is van een defect. U kunt dan een elektrische schok krijgen!

Reparaties mogen alleen door een vakman worden uitgevoerd. Bij ondeskundig uitgevoerde reparaties loopt de gebruiker grote risico's en kan het apparaat beschadigd raken. Open nooit de ommanteling van het apparaat.

Als dit apparaat binnen de garantieperiode defect raakt, mag het alleen door Miele Nederland worden gerepareerd, anders vervalt de garantie.

Het voorkomen van andere ge- varen

Als u een stopcontact in de buurt van het apparaat gebruikt, let er dan op dat aansluitkabels van andere apparaten niet in aanraking komen met hete kookzones. De isolatie van de ka- bels kan beschadigd raken, waardoor u een elektrische schok kunt krijgen.

Zorg ervoor dat gerechten altijd voldoende worden verhit. Eventuele bacteriën in het eten worden alleen gedood, wanneer de temperatuur hoog genoeg is (> 70 °C) en lang genoeg wordt aangehouden (> 10 min.).

Gebruik geen serviesgoed van kunststof of aluminiumfolie, want dat smelt bij hoge temperaturen. Brandgevaar!

Wanneer zich onder het apparaat een schuiflade bevindt, zonder tussenbodem, mogen daarin geen licht ontvlambare stoffen of brandbare voorwerpen zoals spuitbussen worden bewaard. Een eventuele bestekbak moet van hittebestendig materiaal zijn.

Het verpakkingsmateriaal

De verpakking beschermt het apparaat tegen transportschade. Het verpak- kingsmateriaal is uitgekozen met het oog op een zo gering mogelijke belas- ting van het milieu en de mogelijkheden voor recycling. Hergebruik van het ver- pakkingsmateriaal remt de afvalproductie en het gebruik van grondstoffen. Vaak neemt de leverancier de verpak- king terug. Als u de verpakking zelf wegdoet, informeer dan bij de reini- gingsdienst van uw gemeente waar u die kunt afgeven.

Het afdanken van het apparaat

Oude elektrische en elektronische apparaten bevatten vaak nog waardevolle materialen. Ze bevatten echter ook schadelijke stoffen die voor het functioneren en de veiligheid van het apparaat nodig waren. Als u het apparaat bij het gewone afval doet of bij verkeerde behandeling kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Verwijder het afgedankte apparaat dan ook nooit met het gewone afval.

Lever het apparaat in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur.

Het afgedankte apparaat moet tot die tijd buiten het bereik van kinderen worden opgeslagen. Hierover vindt u meer informatie in het hoofdstuk "Veiligheids-instructies en waarschuwingen".

Informatie vooraf

Uw apparaat heeft een programmeringsfunctie. Hiermee kunt u het apparaat aan uw eigen voorkeuren aanpassen (zie ook het hoofdstuk "Programmering").

Reiniging voor het eerste gebruik

Wij raden u aan het apparaat met een vochtige doek te reinigen en daarna weer droog te wrijven, voordat u het voor het eerst gebruikt.

Gebruik voor het reinigen van de keramische plaat geen afwasmiddel, omdat daardoor blijvende blauwe vlekken kunnen ontstaan.

De metalen delen van het apparaat zijn voorzien van een speciaal beschermlaagje, waardoor bij het eerste gebruik geurtjes kunnen ontstaan. Wanneer er geurtjes en damp vrijkomen, betekent dat niet dat het apparaat defect is of verkeerd is aangesloten. Ze verdwijnen na korte tijd.

Automatische instelling sensortoetsen

Om veilig te stellen dat de sensor-toetsen altijd goed reageren, wordt de gevoeligheid van de sensoren:

• na het aansluiten van het apparaat en na een onderbreking van de stroomtoevoer (bijvoorbeeld bij stroomuitval), opnieuw ingesteld.
• tijdens het gebruik voortdurend aan- gepast aan de veranderende omge- ving (bijvoorbeeld de lichthoeveelheid).

Als de gevoeligheid van de sensor-toetsen te groot of te klein is, konden de sensortoetsen waarschijnlijk niet automatisch worden ingesteld. Dit is ook het geval als bij uitgeschakelde kookplaat het controlelampje van de vergrendeling en cijfers in het kookzone-display te zien zijn.

In dit geval kunt u de instelling handmatig uitvoeren.

Ga als volgt te werk:

■ Zorg eerst dat zon- of kunstlicht niet direct op de kookplaat valt. De omgeving van de kookplaat mag echter ook niet te donker zijn. De lichthoeveelheid mag niet wisselen.
■ Er mogen zich geen voorwerpen op de kookplaat en de sensortoetsen bevinden. Verwijder eventueel kookgerei en reinig de kookplaat indien dat nodig is.
■ Onderbreek vervolgens de stroom- voorziening van de kookplaat gedurende ca. 1 minuut.

Zodra u de stroomvoorziening herstelt, wordt de gevoeligheid van de sensor-toetsen opnieuw ingesteld.

Mocht het probleem daarna nog niet zijn verholpen, neem dan contact op met de afdeling Klantcontacten.

Panherkenning

Bij kookplaten met panherkenning functioneren de kookzones alleen als u geschikte metalen pannen gebruikt.

Bij een vario-kookzone of een braadzone wordt ook de kookzonevergroting ingeschakeld als u voldoende grote pannen gebruikt. Dat de

kookzonevergroting ingeschakeld is, ziet u aan het bijbehorende controle-lampje.

De kookzone functioneert niet,

- als u deze zonder pan of met een ongeschikte (niet-metalen) pan in-schakelt.

- als u de pan van een ingeschakelde kookzone haalt.

In dat geval verschijnen in het display van de betreffende kookzone afwisselend het symbool en een dan wel de ingestelde vermogensstand.

Als u binnen 3 minuten een geschikte pan op de kookzone zet, verdwijnt het symbool ♦ en kunt u gewoon doorgaan.

Als u geen (geschikte) pan op de kookzone zet, wordt de kookzone c.q. de kookplaat na 3 minuten automatisch uitgeschakeld.

De panherkenning reageert ook op andere metalen voorwerpen die op een ingeschakelde kookzone liggen. Schakel een kookzone daarom na gebruik uit.

Om met glazen en ander (hittebestendig) kookgerei te kunnen werken, moet u de panherkenning uitschakelen.

Ga als volgt te werk:

■ Schakel de gewenste kookzone in door de toets - of + aan te tippen.

In het display van de kookzone verschijnen afwisselend de waarde 0 en symbool 2.

■ Druk zo lang op - of + totdat het symbool ♡ verdwijnt. Daarna kunt u een vermogensstand instellen.

Als u de kookzone uitschakelt, wordt de uitgangssituatie hersteld. De panherkenning is bij een volgend gebruik weer actief.

Sensortoetsen

Het bedieningspaneel van uw kera- mische kookplaat is voorzien van elek- tronische sensortoetsen. Deze reage- ren op vingercontact. U kunt de kook- zones bedienen door met uw vinger de juiste toetsen aan te tippen. De kook- plaat reageert daarop telkens met een akoestisch signaal.

Bedien alleen de betreffende toetsen. Druk daarbij van boven op het midden van de toets. Houd het bedieningspaneel altijd vrij en schoon, anders reageren de toetsen niet of u activeert onbedoeld func- ties. Ook kan de kookplaat dan auto- matisch worden uitgeschakeld (zie de rubriek "Automatische uitschake- ling"). Zet nooit hete pannen op het bedieningspaneel om beschadiging van de elektronische onderdelen te voorkomen.

Inschakelen

Om de kookzones te kunnen gebruiken, moet u eerst de kookplaat inschakelen.

Zo schakelt u de kookplaat in:

■ Druk op de Aan/Uit-toets ①.

In de displays van alle kookzones ver- schijnt een 0. Voert u daarna geen waarden in, dan wordt de kookplaat om veiligheidsredenen na enkele seconden weer uitgeschakeld.

Zo schakelt u een kookzone in:

■ U schakelt een kookzone in door de betreffende toets - of + aan te tippen. Kies een vermogensstand tussen 1 en 9.

Als u daarbij met - begint, kiest u koken met aankookautomaat. Als u met + begint, kiest u koken zonder aan-kookautomaat (zie de rubriek "Aankookautomaat").

Wilt u nog een kookzone inschakelen, waarvan de 0 al uit het display is ver- dwenen, raak dan één keer kort de bij- behorende toets - of + aan. De 0 ver- schijnt en u kunt een vermogensstand kiezen, met of zonder aankookauto- maat.

Tabel vermogensstanden

Bereidingsproces Vermogensstand*	instelling af fabriek(9 vermogens - standen)	gewijzigde in-stelling**(17 vermogens- standen)
Boter, chocolade, etc. smeltenGelatine oplossenYoghurt maken	1 - 2 1 - 2.
Saus maken van eigeel en boterKleine hoeveelheden vloeistof opwarmenGerechten warmhouden die snel aankoekenRijst wellen	1 - 3 1 - 3.
Gerechten verwarmen die veel vocht bevattenGebonden saus of roomsaus maken, bijv. witte-wijnsaus of sauce hollandaiseRijstepap, havermoutpap makenOmelet, eieren zonder korstje bakkenFruit blancheren	2 - 4 2 - 4.
Diepvriesproducten ontdooienGroente, vis stovenDeegwaren, noten wellenGraan wellen	3 - 5 3 - 5.
Aankoken en doorkoken van grote hoeveelheden 5 5.
Vis, schnitzel, braadworst, eieren, etc. behoedzaam bakken (zonder oververhitting van het vet)	6 - 7 6 - 7.
Pannenkoeken, rösti, etc. bakken 7 - 8 7 - 8.
Grote hoeveelheden water kokenAankoken	8 - 9 8. - 9

* De aangegeven standen zijn richtlijnen. Ze hebben betrekking op normale porties voor 4 personen. Als u extra hoge pannen gebruikt, zonder deksel kookt of grotere hoeveelheden bereidt, moet een hogere stand worden ingesteld. Kies een lagere stand, als u kleinere hoeveelheden bereidt.
** Als u fijner afgestemde vermogensstanden wenst, kunt u het aantal standen vergroten (zie het hoofdstuk "Programmering"). Bij de tussenstanden verschijnt een punt achter het getal.

Aankookautomaat

Als de aankookautomaat geactiveerd is, wordt de betreffende kookzone een bepaalde tijd op het hoogste vermogen ingeschakeld. Daarna wordt naar de ingestelde vermogensstand (doorkook-stand) teruggeschakeld. De aankook- tijd hangt af van de ingestelde door- kookstand (zie tabel).

Bij een hoge doorkookstand is de aan- kooktijd relatief kort, omdat bij deze vermogensstanden meestal het lege serviesgoed voor het aanbraden wordt verhit.

Als u bij ingeschakelde panherkenning tijdens de aankooktijd de pan van de kookzone haalt, wordt de aankookautomaat uitgeschakeld. De functie wordt weer geactiveerd als u de pan binnen 3 minuten terugzet.

* De doorkookstanden met punt zijn alleen beschikbaar als u het aantal vermogensstanden heeft vergroot (zie het hoofdstuk "Programmering").

Het activeren van de aankookauto- maat:

■ Als in het display van de kookzone een 0 te zien is, drukt u op de toets - totdat de gewenste doorkookstand verschijnt, bijvoorbeeld 5.

Gedurende de aankooktijd brandt er een controlelampje (een punt) rechts naast de doorkookstand. Daarna dooft dit lampje.

Gedurende de aankooktijd kunt u de doorkookstand met de toets + of - verhogen of verlagen. De aankooktijd verandert dan.

Als u het aantal vermogensstanden heeft vergroot (zie het hoofdstuk "Programmering"), knipperen in het display afwisselend een R en de doorkookstand (tot het einde van de aankooktijd).

Kookzonevergroting handmatig inschakelen

U kunt de kookzonevergroting van een vario-kookzone of braadzone ook handmatig inschakelen als u

• een pan of braadpan gebruikt die groter is dan de binnenste markering van de betreffende kookzone, maar niet zo groot dat de kookzonevergroting automatisch wordt ingeschakeld.
• de panherkenning uitgeschakeld heeft en een grote pan wilt gebruiken.

Ga als volgt te werk:

■ Schakel de kookzone in en kies met de toets - of + een vermogensstand.
■ Tip vervolgens de sensortoets voor de kookzonevergroting Ⓞ aan.

Als er een 0 in het display van de kookzone staat, kunt u ook eerst toets ◎ aantippen en daarna een vermogensstand instellen.

U schakelt de kookzonevergroting weer uit door

• opnieuw de toets Ⓞ aan te tippen.
• het display van de kookzone op 0 te zetten.
• bij ingeschakelde panherkenning de pan van de kookzone te halen.

Uitschakelen en restwarmte-indicatie

Zo schakelt u een kookzone uit:

■ Druk tegelijk op de toetsen - en + van de betreffende kookzone.

In het display verschijnt gedurende enige seconden een 0. Is de kookzone nog heet, dan wordt daarna de restwarmte aangegeven.

Zo schakelt u de kookplaat uit:

■ Druk op de Aan/Uit-toets ①.

Nu zijn alle kookzones uitgeschakeld. In de displays van de kookzones die nog heet zijn, wordt de restwarmte aangegeven.

De streepjes van de restwarmte-indicatie verdwijnen één voor één als de kookzone afkoelt. Het laatste streepje verdwijnt als de kookzo- ne zover is afgekoeld dat deze zonder gevaar kan worden aangeraakt.

Raak een kookzone niet aan als de restwarmte-indicator nog brandt. U kunt zich anders branden! Leg ook geen hittegevoelige voorwerpen op de kookzone. Brandgevaar!

Na een stroomstoring knipperen de restwarmte-indicatoren.

Houdt u er rekening mee dat de restwarmte-indicatoren bij een foutmelding niet oplichten, zelfs al zijn de kookzones heet.

De juiste pannen

- De pannen moeten een stabiele onderkant hebben die iets naar binnen buigt. Als de bodem heet wordt, staat deze vlak op de kookzone. Is de bodem niet vlak, dan neemt de bereidingstijd toe.

- De diameter van de pan moet overeenkomen met die van de kookzone of iets groter zijn, zodat geen energie verloren gaat. Houdt u er rekening mee dat pannenfabrikanten vaak de diameter aan de bovenkant vermelden. Van belang is echter alleen de (meestal kleinere) bodemdiameter.

- Kook bij voorkeur met een deksel op de pan. Op die manier voorkomt u dat er onnodig warmte ontsnapt.

zonder deksel met deksel

- Schakel bij een lange bereidingstijd de kookzone 5 tot 10 minuten voor het einde uit. U maakt dan optimaal gebruik van de restwarmte.

Vergrendeling

Om te voorkomen dat de kookplaat of kookzones per ongeluk worden ingeschakeld of instellingen worden gewijzigd, is dit apparaat voorzien van een vergrendeling.

De vergrendeling kan worden geactiveerd, als de kookplaat is uitgeschakeld, maar ook als het apparaat in gebruik is.

Wordt de vergrendeling geactiveerd, als de kookplaat uitgeschakeld is, dan kan deze niet meer worden ingeschakeld.

Wordt de vergrendeling geactiveerd, als de kookplaat in gebruik is, dan kan deze alleen nog beperkt worden bediend:

• De vermogensstanden van de kookzones en de instellingen van de timer kunnen niet worden gewijzigd.
• De kookzones en de kookplaat kunnen wel worden uitgeschakeld, maar daarna niet weer worden ingeschakeld.

Zo activeert u de vergrendeling:

■ Druk zo lang op de vergrendelings-toets 🔒 tot het bijbehorende controle-lampje verschijnt.

Na korte tijd gaat het controlelampje automatisch uit.

Het gaat weer branden, zodra u

- de sensortoets 🔒 aanraakt.

- iets wilt instellen.

Zo schakelt u de vergrendeling uit:

■ Druk zo lang op de vergrendelings-toets 🔒 tot het controlelampje uit-gaat.

U kunt de vergrendeling wijzigen van 1-vinger-bediening in 3-vinger-bediening (zie het hoofdstuk "Programmering", P4). Kinderen kunnen dan minder gemakkelijk functies active-ren.

Houdt u er rekening mee dat de vergrendeling bij een stroomstoring wordt uitgeschakeld.

Stop & Go

Uw apparaat heeft een functie waarmee u het vermogen van alle ingeschakelde kookzones in één keer kunt verlagen.

Als u gebruik wilt maken van deze functie moet u eerst eenmalig de standaardinstelling wijzigen (zie het hoofdstuk "Programmering").

Zo activeert u daarna Stop & Go:

■ Druk zo lang op de vergrendelings-toets 🔒 tot u twee akoestische signalen hoort. Druk niet te lang op de toets 🔒. U activeert anders de vergrendeling.

Het controlelampje voor de vergrendeling begint te knipperen. De vermogensstand van de ingeschakelde kookzones wordt verlaagd tot 1. In de betreffende displays verschijnt een 1.

Als u een kookzone automatisch wilt laten uitschakelen, dan wordt bij active-ring van de "Stop & Go"-functie de tijd onderbroken. Als u de functie weer uitschakelt, loopt de tijd door.

De kookwekker loopt bij activering van de "Stop & Go"-functie zonder onderbreking door.

Zo deactiveert u Stop & Go:

■ Druk zo lang op de vergrendelings-toets 🔒 tot het controlelampje uit-gaat.

De oorspronkelijk ingestelde vermogensstanden zijn nu weer actief.

Automatische uitschakeling

... als een kookzone te lang aanstaat

De kookplaat is voorzien van een beveiliging die de plaat automatisch uitschakelt als u vergeet deze uit te zetten.

Is een kookzone langdurig ingeschakeld geweest (zie tabel), zonder dat de vermogensstand is gewijzigd, dan wordt de kookzone automatisch uitgeschakeld. In het display verschijnt de restwarmte-indicator.

Vermogens-stand*	Maximale bedrijfsduur in uren
1 / 1. 10
2 / 2. 5
3 / 3. 5
4 / 4. 4
5 / 5. 3
6 / 6. 2
7 / 7. 2
8 / 8. 2
9	1

* De vermogensstanden met punt zijn alleen beschikbaar als u het aantal vermogensstanden heeft vergroot (zie het hoofdstuk "Programmering").

■ Als u een kookzone weer wilt inschakelen, doet u dat zoals gebruikelijk.

... als er iets op het bedieningspaneel ligt

De kookplaat wordt automatisch uitgeschakeld als één of meer sensortoetsen langer dan 10 seconden bedekt zijn, bijvoorbeeld als u uw hand erop legt, een gerecht overkookt of als er voor-werpen op liggen.

Tegelijk hoort u om de 30 seconden een akoestisch signaal (gedurende maximaal 10 minuten) en knippert in de displays van de bedekte sensortoetsen een F:

■ Reinig het bedieningspaneel c.q. verwijder de voorwerpen.

Het signaal gaat uit en de F verdwijnt uit het display.

■ Schakel de kookplaat weer in met de Aan/Uit-toets ①. U kunt het apparaat nu weer in gebruik nemen.

Oververhittingsbeveiliging

Alle kookzones zijn voorzien van een oververhittingsbeveiliging (temperatuurbegrenzer). Deze schakelt de kookzone automatisch uit, als de keramische plaat te heet wordt. Zodra de plaat weer voldoende is afgekoeld, wordt de kookzone weer ingeschakeld.

De oververhittingsbeveiliging reageert, wanneer

• een kookzone bij uitgeschakelde panherkenning wordt ingeschakeld, zonder dat er een pan op staat.
  – leeg kookgerei verhit wordt.
• de bodem van de pan niet gelijkmatig op de kookzone aansluit.
• de pan de warmte niet goed geleidt.

Dat de oververhittingsbeveiliging actief is, ziet u daaraan dat de kookzone ook op de hoogste vermogensstand in- en uitgeschakeld wordt.

De kookplaat is voorzien van een timer die gebruikt kan worden als kookwekker of voor het automatisch uitschakelen van een kookzone naar keuze. U kunt beide functies tegelijk gebruiken.

Het instelprincipe

Inschakelen Druk op ⏻
Instellen	met - van 99 tot 00 minutenmet + van 00 tot 99 minuten
Wisselen tussen de functies Druk op ⏻
Terugzetten op 00	Druk tegelijk op - en +

Het instellen van de kookwekker

U kunt de kookwekker gebruiken als de kookplaat is ingeschakeld, maar ook als deze is uitgeschakeld. De kookwekker functioneert in principe als een mechanische kookwekker.

Na afloop van de kookwekkertijd verschijnt in het display 00 en hoort u gedurende enkele seconden een akoestisch signaal. Daarna eindigt het signaal en verdwijnen de twee nullen. Wilt u het signaal eerder uitzetten, druk dan op de toets ⏻.

Ga als volgt te werk:

■ Tip de sensortoets ⏻ aan.

In het tijddisplay verschijnt 00.

■ Druk zo lang op de toets - of + tot de gewenste tijd wordt weergegeven, bijvoorbeeld 15 minuten.

De ingestelde tijd loopt in stappen van een minuut af. U kunt de resterende tijd in het display aflezen en op elk moment veranderen met de toets - of +.

Automatisch uitschakelen van een kookzone

U kunt een kookzone alleen dan automatisch uitschakelen, als voor die kookzone een vermogensstand is gekozen.

Ga als volgt te werk:

■ Stel voor de betreffende kookzone, bijvoorbeeld rechts achter, op de gebruikelijke manier een vermogensstand in.
■ Tip de sensortoets ⏻ aan.

In het tijddisplay verschijnt 00.

■ Tip opnieuw de sensortoets ⏻ aan.

In het tijddisplay verschijnt een contro- lelampje.

■ Zijn meerdere kookzones ingeschakeld, druk dan zo lang op toets ⏻ tot het controlelampje van de gewenste kookzone verschijnt, bijvoorbeeld rechts achter.

Telkens als u op de toets ⏻ drukt, verschijnen de controlelampjes met de wijzers van de klok mee, van links voor tot rechts voor (alleen als de betreffende kookzones zijn ingeschakeld).

■ Druk zo lang op de toets - of + tot de gewenste tijd wordt weergegeven, bijvoorbeeld 15 minuten.

De ingestelde tijd loopt in stappen van een minuut af. U kunt de resterende tijd in het display aflezen en op elk moment veranderen met de toets - of +. Ook de vermogensstand van de kookzone kunt u op elk moment wijzigen.

Na afloop van de tijd wordt de kookzone automatisch uitgeschakeld. In het display van de kookzone verschijnt een 0. In het tijddisplay verschijnt 00. Tegelijk hoort u gedurende enkele seconden een akoestisch signaal. Daarna eindigt het signaal en verdwijnen de twee nullen. Wilt u het signaal eerder uitzetten, druk dan op de toets ⏻.

Wisselen tussen de functies

Als u al een van de functies van de timer gebruikt en u wilt ook de tweede functie gebruiken, druk dan eerst op toets ⏻. Het tijddisplay dooft.

Ga vervolgens te werk zoals in het voorgaande is beschreven.

Als u de resterende tijd van de niet weergegeven functie wilt controleren, druk dan 1 keer op de toets ⏻.

Beginwaarde timer

De timer is standaard zo ingesteld dat na het aanraken van de toets + of - met 01 of 99 als beginwaarde wordt gestart.

U kunt de instelling zo wijzigen dat met de laatst ingestelde (en afgelopen) tijd wordt gestart (zie ook het hoofdstuk "Programmering, P4.").

Voorbeeld:

U heeft bij programma P4. de status S1 geprogrammeerd en de kookwekker de laatste keer op 5 minuten ingesteld en gebruikt. Als u de timer later weer in-schakelt, verschijnt in het display de waarde 00. Als u vervolgens op de toets + of - drukt, verschijnt de waarde 05.

Ook als u de basisinstelling wijzigt, kunt u natuurlijk altijd elke gewenste tijd instellen.

Gebruik nooit een stoomreiniger voor het reinigen van dit apparaat. De stoom kan in aanraking komen met onder spanning staande delen en zo een kortsluiting veroorzaken. Bovendien kunnen door de stoom het oppervlak en onderdelen van het apparaat blijvend beschadigd raken, waarvoor de fabrikant niet aansprakelijk kan worden gesteld.

Gebruik geen puntige voorwerpen, zodat de dichtingen tussen de keramische plaat en de lijst dan wel tussen lijst en werkblad niet beschadigd raken.

Gebruik nooit zand-, soda-/alkali-, zuur- of chloridehoudende reini-gingsmiddelen, dan wel ovenspray, reinigingsmiddelen voor vaatwas-sers, staalwol, ruwe sponzen of har-de borstels. Gebruik ook geen spon- zen of andere hulpmiddelen die nog resten schuurmiddel bevatten. Deze tasten het oppervlak aan.

Gebruik voor het reinigen van de keramische plaat geen afwasmiddel, omdat daardoor blijvende blauwe vlekken kunnen ontstaan.

Als u een speciaal reinigingsmiddel voor keramische platen gebruikt, houdt u zich dan aan de aanwijzingen van de fabrikant.

Wis de kookzones vervolgens met een vochtige doek af. Er mogen geen resten reinigingsmiddel op de plaat achterblijven, omdat deze de kookplaat kunnen aantasten.

Om te voorkomen dat verontreini- gingen inbranden, moet u deze zo snel mogelijk verwijderen. Zorg dat ook de bodem van een te gebruiken pan of schaal schoon, vetvrij en droog is.

Wrijf het apparaat na elke vochtige reiniging droog. Zo voorkomt u kalkafzetting.

Reinig het apparaat regelmatig, bij voorkeur na elk gebruik. Laat de kookplaat eerst voldoende afkoelen.

Verwijder alle grove verontreinigingen met een vochtige doek. Vastgekoekte verontreinigingen verwijdert u met een glasschraper.

Reinig de plaat vervolgens grondig met een speciaal reinigingsmiddel voor keramische platen en met keukenpapier of een schone doek. Ook kalkresten (van overgekookt water) en aluminiumvlekken worden zo verwijderd.

Wis het oppervlak daarna met een vochtige doek af en wrijf de plaat weer droog.

Eventueel kunt u een speciaal middel gebruiken dat een water- en vuilafstotend laagje vormt.

Komt suiker, suikerhoudend voedsel, kunststof of aluminiumfolie op een hete kookzone terecht, vermeng de suikerhoudende stoffen dan onmiddellijk met water. Schakel vervolgens de kookzone uit en verwijder de resten met een schraper, zolang de plaat nog heet is. Let op dat u daarbij uw handen niet brandt. Reinig de plaat verder als deze is afgekoeld. Ga daarbij te werk zoals in het voorgaande is beschreven.

Bij apparaten met een aluminium lijst (zie typeplaatje) is de lijst kras-, alkali- en zuurgevoelig. Ga bij het reinigen dan ook behoedzaam te werk. Gebruik beslist geen reinigingsmiddelen voor roestvrij staal of kalkoplossende mid- delen. Verwijder verontreinigingen op het aluminium meteen, omdat het mate- riaal aangetast wordt als verontreini- gingen lang inwerken. Bij intensief ge- bruik van speciale reinigingsmiddelen voor keramische platen kan de lijst na verloop van tijd gaan glanzen.

U kunt de programmering van uw apparaat eventueel veranderen (zie tabel).

Ga als volgt te werk:

■ De kookplaat moet zijn uitgeschakeld. Druk nu tegelijk op de Aan/Uit-toets ① en de vergrendelingstoets 🔒. Houd deze toetsen ingedrukt totdat het controlelampje van de vergrendeling begint te knipperen.

In het kookzonedisplay verschijnen een P (programma), een 5 (status) en een cijfer dat de huidige instelling aangeeft.

■ Stel eerst het gewenste programma in met de toets + of - van de kookzone links voor. Kies vervolgens de gewenste status met de toets + of - van de kookzone rechts voor (zie tabel). Op deze manier kunt u meerdeprogramma's na elkaar wijzigen.

Om de nieuwe instellingen op te slaan, drukt u op de Aan/Uit-toets ① totdat de weergaven verdwijnen.

Wilt u de veranderingen niet opslaan, houd de vergrendelingstoets 🔒 dan ingedrukt totdat de weergaven verdwijnen.

Als u de programmeringsfunctie kiest, terwijl er nog restwarmte wordt weergegeven, knipperen de restwarmte-indicatoren na het verlaten van de functie nog maximaal 45 minuten. U kunt het apparaat echter gewoon in gebruik nemen.

Programma* Status** Instelling
P 0	Demo-stand en fabrieks instellingen	S 0 Demo-stand aanS 1S 9 Fabrieksinstellingen herstellen
P 1	Akoestisch signaal bij bediening sensortoetsen	S 0 Uits 1	Aan
P 2	Akoestisch signaal panherkennning	S 0S 1 Aan	Uit
P 3	Akoestisch signaal timer	S 0 Uits 1S 2 4 minuten continu	10 seconden continu
P 4	Vergrendeling	S 0S 1 Vergrendeling met toets 📋en de toetsen + van de beide rechter kookzones	Vergrendeling met toets 📋en de toetsen + van de beide rechter kookzones
P 5	Stop & Go S 0	Uits 1 Aan
P 9	Aanmelding voor Miele@home	S 0S 1 AfgemeldS 2 Aangemeld○ Aanmelding c.q. afmelding actief	Niet actueel
P 0	. Vermogensstand bij in schakelen kookzone	S 0S 1 5 (kan	0alleen worden gekozen, als de aankookautomaat actief is)

* De niet genoemde programma's zijn voor Miele Nederland.
** De fabrieksinstellingen zijn vet gedrukt.

Programma* Status** Instelling
P 2 . Aankookautomaat S 0 Uit	S 1	Activering door instelling vermogensstand met -S 2 Activering door instelling vermogensstand met +S 3 Activering bij elk inschake -len
P 3 . Restwarmte-indicator S 0 H als restwarmte-indicatorS 1 = als restwarmte-indicator
P 4 . Beginwaarde timer S 0	01 dan wel 99S 1 De laatst ingestelde waarde (zie de rubriek "Beginwaarde timer")
P 5 . Timerfuncties S 0 Alleen kookwekkerfunctieS 1 Alleen uitschakelfunctieS 2 Kookwekker- en uitschakelfunctie
P 6 . Aantal vermogensstanden	S 0	9 vermogensstanden(1, 2, 3 ... tot 9)S 1 17 vermogensstanden(1, 1., 2, 2., 3 ... tot 9)Let op!De aankookfunctie is nu te herkennen aan een R die af wisselend met de doorkook- stand verschijnt.

* De niet genoemde programma's zijn voor Miele Nederland.
** De fabrieksinstellingen zijn vet gedrukt.

Reparaties aan elektrische apparaten mogen alleen door vakmensen worden uitgevoerd. Ondeskundig uitgevoerde reparaties leveren gevaar op voor de gebruiker.

Wat moet u doen als ...

... de kookplaat respectievelijk de kookzones niet kunnen worden ingeschakeld?

Controleer of

• de vergrendeling geactiveerd is. Is dat het geval, hef deze dan op (zie de rubriek "Vergrendeling" en het hoofdstuk "Programmering").
• de zekering van de huisinstallatie doorgeslagen is.

Is het probleem dan nog niet opgelost, haal dan ca. 1 minuut de elektrische spanning van het apparaat en wel als volgt:

• Schakel de hoofdschakelaar van de huisinstallatie uit c.q. draai de desbetreffende stop eruit of
• schakel de aardlekschakelaar uit.

Nadat de zekering, de hoofd- of de aardlekschakelaar weer is ingeschakeld, kunt u het apparaat weer normaal gebruiken. Waarschuw een elektricien of de afdeling Klantcontacten als u de storing niet zelf kunt verhelpen.

... in het display van een kookzone afwisselend een ♀ en een ♂ (of een vermogensstand) verschijnen?

De kookzone is ingeschakeld, terwijl er geen pan of een ongeschikte pan op staat (zie de rubriek "Panherkenning").

... de kookplaat kan worden ingeschakeld en instellingen mogelijk zijn, maar de kookzones niet heet worden?

Controleer of het apparaat in de demo-stand staat (zie het hoofdstuk "Programmering").

... het apparaat tijdens het gebruik wordt uitgeschakeld en in het display van ten minste één kookzone de restwarmte-indicator of een knipperende F verschijnt en er eventueel een akoestisch signaal te horen is?

Waarschijnlijk was een kookzone te lang ingeschakeld of lag er iets op de sensortoetsen (zie de rubriek "Automatische uitschakeling").

... de verwarming van een kookzone op de hoogste vermogensstand in- en uitgeschakeld wordt?

De oververhittingsbeveiliging is geactiveerd (zie de rubriek "Oververhittingsbeveiliging").

... de inhoud van een pan niet of nauwelijks begint te koken, hoewel u de aankookautomaat heeft ingeschakeld?

De oorzaak kan zijn dat

• grote hoeveelheden worden verhit.
• de pan de warmte niet goed geleidt.

Kies de volgende keer een hogere doorkookstand of stel eerst de hoogste vermogensstand in en schakel daarna handmatig terug naar een lagere stand.

... een of meer restwarmte-indicatoren knipperen?

- Er is een stroomstoring geweest. De kookplaat is uitgeschakeld.

U kunt de kookplaat gewoon weer in gebruik nemen. Controleer voordat u dat doet eerst hoe ver de gerechten zijn.

- De restwarmte-indicatoren brandden op het moment dat u de programmeringsfunctie activeerde.

... de gevoeligheid van de sensor-toetsen te groot of te klein is c.q. als bij uitgeschakelde kookplaat het controlelampje van de vergrendeling en cijfers in het kookzonedisplay te zien zijn?

De instelling van de sensortoetsen is veranderd en kon niet automatisch worden aangepast.

Ga daarom te werk zoals beschreven in de rubriek "Automatische instelling sen-sortoetsen".

Mocht het probleem daarna nog niet zijn verholpen, neem dan contact op met de afdeling Klantcontacten.

... in het display van de achterste kookzones een F, in de voorste een E en in het display van de timer cijfers verschijnen?

Onderbreek de stroomvoorziening van de kookplaat gedurende ca. 1 minuut.

Mocht het probleem zich na het herstellen van de stroomvoorziening weer voordoen, neem dan contact op met de afdeling Klantcontacten.

Klantcontacten

Voor storingen die u niet zelf kunt verhelpen, waarschuwt u

• uw Miele-vakhandelaar of
  – de afdeling Klantcontacten van Miele Nederland B.V.

De gegevens van Miele Nederland B.V. vindt u op de achterzijde van deze gebruiksaanwijzing.

Voor een goede en vlotte afhandeling moet de afdeling Klantcontacten weten welk type apparaat u heeft en welk serienummer het heeft. Beide gegevens vindt u op het typeplaatje.

Miele-Service-Verzekering-Certificaat

Voor informatie over het Miele-Service-Verzekering-Certificaat kunt u zich wenden tot uw Miele-vakhandelaar of de bijgaande folder raadplegen.

Typeplaatje

Plak hier het bijgevoegde typeplaatje. Controleer of de gegevens op het typeplaatje overeenkomen met de gegevens op het titelblad van deze gebruiksaanwijzing.

Veiligheidsinstructies voor het inbouwen

Om te voorkomen dat het apparaat beschadigd raakt, moet het pas na het monteren van de bovenkastjes en de afzuigkap worden ingebouwd.

De lijsten en randen van het werkblad moeten met een hittebestendige lijm (100 °C) zijn bevestigd, zodat ze niet loslaten of vervormen. Ook de wandafdichtstrip moet hittebestendig zijn.

Dit apparaat mag uitsluitend door een vakman op een niet-stationaire locatie (bijvoorbeeld een boot of camper) worden ingebouwd en aangesloten. Hierbij moet aan alle voorwaarden voor een veilig gebruik worden voldaan.

Het is niet toegestaan de kookplaat boven afwas-, was- en droogautomaten, alsmede koel- en vriesapparatuur in te bouwen.
De aansluitkabel van de kookplaat mag na het inbouwen niet in aanraking komen met de bodemplaat van het apparaat en niet worden blootgesteld aan mechanische belastingen.
De op de volgende bladzijden aangegeven veiligheidsafstanden dienen nauwkeurig te worden aangehouden.
Gebruik geen voegenkit en soortgelijke producten, tenzij dat uitdrukkelijk vermeld staat. De dichting van het apparaat is toereikend als af-dichting tussen kookplaat en werkblad (zie ook de rubriek "Dichting").

Alle maten zijn in mm aangegeven.

Veiligheidsafstand boven het apparaat

Tussen het apparaat en een erboven gemonteerde afzuigkap dient u de veiligheidsafstand aan te houden die door de fabrikant is aangegeven.

Is de betreffende informatie niet beschikbaar, bijvoorbeeld bij een keukenplank, dan moet de afstand bij licht ontvlambare materialen ten minste 760 mm bedragen.

Als in de gebruiksaanwijzing of montagehandleiding van verschillende apparaten (bijvoorbeeld een wokbrander of een elektrische kookplaat) verschillende veiligheidsafstanden worden genoemd voor wat betreft plaatsing onder een afzuigkap, kies dan de grootste afstand.

Veiligheidsafstanden zijkant

De apparaten mogen slechts aan één zijkant en aan de achterkant aansluiten op meubels of wanden die hoger zijn dan de apparaten zelf (zie de afbeeldingen).

Houd minimaal de volgende veiligheidsafstanden aan:

- 50 mm rechts of links van de uitsparing ten opzichte van een ernaast geplaatst meubelstuk (bijvoorbeeld een hoge kast).

Bij de KM 549 = 70 mm links.

- 50 mm tussen de uitsparing en de achterwand.

toegestaan maar niet aan te bevelen!

KM 549

toegestaan maar niet aan te bevelen!

Veiligheidsafstand bij een beklede nis

Tussen de nisbekleding en de rand van de uitsparing in het werkblad dient een minimale afstand te worden aangehouden van 50 mm.

Deze afstand is alleen nodig als het materiaal van de nisbekleding van hout of ander brandbaar materiaal is. Bij onbrandbaar materiaal (metaal, keramische tegels en dergelijke) kan de afstand worden verkleind met de dikte van de nisbekleding (voor zover praktisch realiseerbaar). Bij te hoge temperaturen kunnen materialen beschadigd raken.

Kookplaten zonder randlijst Kookplaten met randlijst/facetrand

① Wand
② Nisbekleding
③ Wandafdichtstrip
④ Werkblad
⑤ Uitsparing in het werkblad
⑥ Minimale afstand 50 mm

Afmetingen

KM 549

① Klemveren
② Inbouwhoogte
③ Inbouwhoogte behuizing elektronica
④ Voorkant
⑤ Kabelboom, L = 1550 mm
⑥ Aansluitkast "Miele@home" met aansluitkabel (L = 1440 mm)

De inbouwschacht voor de communicatiemodule dient ook na het inbouwen gemakkelijk toegankelijk te zijn.

KM 554

① Klemveren
② Inbouwhoogte
③ Inbouwhoogte behuizing elektronica
④ Voorkant
⑤ Kabelboom, L = 1550 mm
⑥ Aansluitkast "Miele@home" met aansluitkabel (L = 1440 mm)

De inbouwschacht voor de communicatiemodule dient ook na het inbouwen gemakkelijk toegankelijk te zijn.

Voorbereiding werkblad

■ Maak een uitsparing in het werkblad volgens de maatschets. Houd een afstand aan van minimaal 50 mm tussen de kookplaat en de achterwand. Tussen de kookplaat en een eventueel aanwezige zijwand (rechts of links) moet eveneens minimaal 50 mm worden vrijgelaten (bij KM 549: links 70 mm). Zie ook de rubriek "Veiligheidsinstructies voor het inbouwen".
■ De snijvlakken van houten werkbladen moeten met speciale lak, siliconenkit of giethars worden afgewerkt om te voorkomen dat het werkblad door vocht wordt aangetast. De gebruikte materialen moeten hittebestendig zijn.

Wordt bij het inbouwen geconstateerd dat de randafdichting bij de hoeken niet goed op het werkblad aansluit, dan kan de hoekradius (≤ R4) voorzichtig met een decoupeerzaag worden nabewerkt.

Klemveren bevestigen

Werkblad van hout, corian, askilan, etc.

■ Plaats de bijgeleverde klemveren ① volgens de aanwijzingen op de afbeeldingen (zie ook de rubriek "Afmetingen") tegen de bovenrand van de uitsparing in het werkblad en zet de klemveren met de bijgeleverde schroeven (3,5 x 25 mm) vast.

Werkblad van natuursteen

■ De klemveren ① moeten met sterk, dubbelzijdig plakband ⑥ worden ge-positioneerd en bevestigd.

■ Breng langs de randen (zijkanten en onderkant) van de klemveren siliconenkit ⑦ aan.

Bij een natuurstenen werkblad hoeft u geen schroeven te gebruiken.

Kookplaat bevestigen

■ Leid de aansluitkabel van de kookplaat door de uitsparing naar beneden.
■ Leg de kookplaat losjes op de klemveren ①.
■ Druk de kookplaat met beide handen op de rand gelijkmatig naar beneden totdat het apparaat duidelijk vastklikt. De dichting van de kookplaat moet na het vastklikken goed op het werkblad aansluiten. Alleen zo kan een correcte afdichting worden gegarandeerd. Gebruik geen voegenkit of iets dergelijks.
■ Sluit de kookplaat aan.
■ Controleer of het apparaat goed functioneert.

De kookplaat kan alleen met speciaal gereedschap weer uit het werkblad worden gelicht.

Werkblad van hout

Werkblad van natuursteen

Aansluitkast Miele@home

De inbouwschacht voor de communica- tiemodule dient ook na het inbouwen gemakkelijk toegankelijk te zijn, zodat de betreffende werkzaamheden een- voudig kunnen worden uitgevoerd.

De aansluitkast kan in de onderkast onder de kookplaat of in het keukenkastje ernaast worden geplaatst.

Onderkast

■ Schroef de aansluitkast minimaal 150 mm onder de kookplaat aan de zijwand van de onderkast vast.

Kast ernaast

Als de aansluitkast in de keukenkast ernaast wordt geplaatst, moet een uitsparing worden gemaakt in de zijwand van de onderkast en de betreffende kast ernaast.

Uitsparing voor aansluitkast en kabeldoorvoer.

■ Schroef de aansluitkast vast aan de zijwand van de keukenkast ernaast.

Dichting Gebruik geen voegenkit, tenzij dat uit

drukkelijk vermeld staat. De dichting onder de rand van het apparaat is toereikend als afdichting tussen kookplaat en werkblad.

Gebruik nooit kit tussen de lijst van het apparaat en het werkblad! Anders kan het apparaat later - voor servicedoeleinden - alleen nog met moeite uit het werkblad worden gehaald. Lijst en werkblad kunnen daarbij beschadigd raken.

Elektrische aansluiting

Dit apparaat mag uitsluitend door een erkend elektricien op het elektriciteits-net worden aangesloten. Deze is op de hoogte van de landelijke voorschriften en de voorschriften van het plaatselijke energiebedrijf en neemt ze zorgvuldig in acht.

De fabrikant kan niet aansprakelijk worden gesteld voor directe of indirecte schade als gevolg van ondeskundig inbouwen of door een verkeerde aansluiting.

De fabrikant kan bovendien niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door een ontbrekende of beschadigde aarddraad (bijvoorbeeld een elektrische schok).

Na inbouw moet zijn gewaarborgd dat onder spanning staande delen niet kunnen worden aangeraakt.

Aansluitwaarde:

Zie het typeplaatje.

Aansluiting op:

Voordat u het apparaat aansluit, dient u de aansluitgegevens (spanning en frequentie) op het typeplaatje te vergelijken met de waarden van het elektrici- teitsnet. Deze gegevens moeten beslist overeenkomen.

Elektrische aansluiting:

AC 230 V / 50 Hz

Zekering: 16 A

Voor de aansluitmogelijkheden zie het aansluitschema.

Aardlekschakelaar

Om extra veiligheid te kunnen garanderen, wordt in de EU-voorschriften en richtlijnen voor Nederland geadviseerd de huisinstallatie van een aardlekschakelaar (30 mA) te voorzien.

Bij een beveiliging ≤ 100 mA kan het voorkomen dat de aardlekschakelaar reageert, als het apparaat wordt ingeschakeld, nadat het enige tijd niet gebruikt is.

Scheidingssysteem

Het apparaat moet via een schakelaar met alle polen van de netspanning kunnen worden losgekoppeld. De contactopening in uitgeschakelde toestand moet ten minste 3 mm bedragen! Geschikte schakelaars zijn overbelastings- en aardlekschakelaars.

Spanningsvrij maken

Moet het apparaat spanningsvrij worden gemaakt, ga dan, afhankelijk van de situatie, als volgt te werk:

– Bij zekeringen:

Draai de zekering los en haal deze uit de houder.

- Bij een zekeringsautomaat:

Druk op de testknop (rood) totdat de middelste knop (zwart) eruit-springt.

- Bij een inbouwzekeringsautomaat:

(zelfuitschakelaar, min. type B of C) Zet de tuimelschakelaar van 1 (Aan) op 0 (Uit).

- Bij een aardlekschakelaar:

Zet de hoofdschakelaar van 1 (Aan) op 0 (Uit) of druk op de testknop.

Zorg dat de netspanning niet per ongeluk weer kan worden ingeschakeld.

Aansluitkabel

De leidingen moeten volgens het aan-sluitschema worden aangesloten. De leidingen dienen van het type H 05 VV-F (PVC-isolatie) of H 05 RR-F (rubberen isolatie) te zijn en moeten voldoende doorsnede hebben.

Voor de aansluitmogelijkheden zie het aansluitschema.

De van toepassing zijnde aansluitwaarden vindt u op het typeplaatje.

Het vervangen van de aansluitkabel

Als de aansluitkabel moet worden vervangen, houdt u dan rekening met de draaddoorsnede en de aansluitwijze.

De aarddraad moet worden vastgeschroefd aan de aansluiting met symbool ⏻.

Aansluitschema

Voordat uw apparaat geschikt is voor Miele@home moet het apparaat eerst worden voorzien van de Miele@home-communicatiemodule.

Miele@home-communicatie- module inbouwen en aanmelden

■ Maak het apparaat spanningsvrij.
■ Plaats de Miele@home-communicatiemodule in de inbouwschacht van de aansluit-kast.

■ Sluit het apparaat weer op het elektriciteitsnet aan.

Na ca. 60 seconden kunt u uw apparaat bij het Miele@home-systeem aanmelden.

Lees eerst de gebruiksaanwijzing van het Miele@home-systeemapparaat voordat u de communicatiemodule aanmeldt.

■ Schakel het Miele@home-systeemapparaat in.
■ Schakel het apparaat in.
■ Kies het programma P9 (zie het hoofdstuk "Programmering") en druk zo lang op de toets + van de kookzone rechts voor totdat in het display een 2 verschijnt.

De aanmeldprocedure wordt gestart en in het display verschijnt een "lopende" o. Het aanmelden duurt enkele minu- ten.

Na het aanmelden verschijnt in het display de status 2.

Nadat de aanmelding succesvol is ver- lopen, kunt u via het Miele@home-systeemapparaat informa- tie opvragen, bijvoorbeeld over een ge- programmeerde bereiding.

Uw Miele@home-systeemapparaat informeert u ook met een akoestisch signaal, bijvoorbeeld als een bereidingsproces is afgesloten.

Mocht de aanmelding mislukken, probeer het dan opnieuw. Als het probleem daarna nog niet is verholpen, neem dan contact op met de afdeling Klantcontacten.

Miele@home-communicatie-module afmelden

Zie het hoofdstuk "Programmering", P951.

Plan nu zelf een serviceafpraak via www.miele.nl. Snel en gemakkelijk.

Bovendien vindt u op de Miele-website informatie over:

• brochures en gebruiksaanwijzingen
• gebruiksadviezen en tips
• onderdelen en accessoires
• stofcassettes en reinigingsmiddelen

U kunt ook bellen met onze afdeling Klantcontacten, bereikbaar via (0347) 37 88 88

Miele Nederland B.V.

Postbus 166

4130 ED VIANEN

(0347) 37 89 11

Infocentrum Miele-inbouwapparaten:

De Limiet 2

4131 NR VIANEN
