Producttype	Vrijstaande wasmachine
Model	BWR1005
Merk	Baumatic
Capaciteit	5 kg
Afmetingen (H x B x D)	85 x 60 x 50 cm
Gewicht	Ongeveer 60 kg
Voeding	230 V / 50 Hz
Vermogen	2200 W
Waterverbruik	Ongeveer 50 liter per cyclus
Energielabel	B
Toerental	1000 tpm
Programma's	Katoen, synthetisch, fijne was, snel 30 min, wol, handwas, eco
Extra functies	Startuitstel, kinderslot, halfvolle belading, spoelstop
Reiniging en onderhoud	Reinig het pluizenfilter regelmatig; reinig de trommel met een lege cyclus op 90°C
Veiligheid	Kinderbeveiliging, overloopbeveiliging, onevenwichtscontrole
Reserveonderdelen	Verkrijgbaar via Baumatic service of erkende dealers
Reparatie	Modulair ontwerp; neem contact op met een erkende technicus
Garantie	2 jaar standaard garantie
Geluidsniveau	Wassen: 52 dB; centrifugeren: 76 dB

Veelgestelde vragen - BWR1005 BAUMATIC

Hoe stel ik het kinderslot in op mijn Baumatic BWR1005?

Houd de toets 'Startuitstel' en 'Spoelstop' tegelijkertijd 3 seconden ingedrukt tot het symbool op het display verschijnt.

Wat moet ik doen als de wasmachine niet start?

Controleer of de deur goed gesloten is, of de waterkraan open staat en of het apparaat op de netvoeding is aangesloten. Raadpleeg de foutcodes in de handleiding.

Hoe reinig ik het pluizenfilter?

Open het filterdeksel rechtsonder, draai het filter los en maak het schoon onder stromend water. Plaats het terug en draai het vast.

Welk wasmiddel moet ik gebruiken?

Gebruik een fosfaatvrij wasmiddel voor trommelmachines. Volg de doseringsaanwijzingen op de verpakking.

Heeft de Baumatic BWR1005 een startuitstel?

Ja, u kunt de start tot 24 uur uitstellen. Druk op de 'Startuitstel'-knop en stel de gewenste tijd in met de draaiknop.

Wat betekent foutcode E01?

Foutcode E01 duidt op een probleem met de watertoevoer. Controleer of de waterkraan open is en de slang niet geknikt is.

Hoe kan ik de trommel reinigen?

Voer een lege wascyclus uit op 90°C met een speciaal trommelreiniger of een kopje witte azijn.

Is de wasmachine geschikt voor inbouw?

De BWR1005 is een vrijstaand model. Voor inbouw is een inbouwset nodig (apart verkrijgbaar).

Wat is de maximale centrifugesnelheid?

De maximale centrifugesnelheid is 1000 toeren per minuut (tpm).

Waar vind ik het serienummer?

Het serienummer staat op het typeplaatje achter de deur of aan de achterzijde van de machine.

GEBRUIKSAANWIJZING BWR1005 BAUMATIC

Gebruiksaanwijzing voor uw BAUMATIC

ATTENTIE: Deze gebruiksaanwijzing bevat belangrijke informatie, inclusief veiligheids- en installatie aanwijzingen die er zorg voor dragen dat u het meeste van uw apparaat krijgt. Bewaar deze veilig zodat u of iemand die niet vertrouwd is met de apparatuur deze in de toekomst kan raadplegen.

DD 10/05/11

Inhoud

Opmerking

milieu

3

Belangrijke

veiligheidsinformatie

4 - 6

Specificaties

7

-

8

Beschrijving van het apparaat

8

-

1

0

C o n t r o l e

p

a

n

e

e

Wasmiddel

lade

11

Voorbereiding

wascyclus

12

Voorbereiding

kleding

12

W a s s y m b o l e n

Wasmiddelen

en wasverzachters

14

Was programma's

15 - 16

Beschrijving

wasprogramma's

16

Selecteren

wasprogramma

16

-

17

E i n d e w a s c y c l u

Pauzeren

wasprogramma

18

Beeindigen

wasprogramma

18

C e n t r i f u g e k e u

k

e

u

Temperatuur

keuze knop

19

V o o r w e e k k e u z e

Extra spoeling

keuze knop

20

T i m e r s t a r t k e

K i n d e r s l o t

Onderhoud

en reiniging

22 - 23

Dagelijks

gebruik

22

Controle

paneel and buitenkant

22

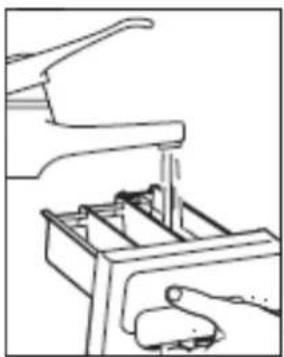

Wasmiddel

lade

22-

23

D e

t r o m m e l

D e

u r

2

3

Error code failure system

24 - 25

Algemene

problematiek

26

Slechte

wasresultaten

27

R e

i n i g e n

f

i

l

t

e

I n s t a l l a t i e

Uitpakken en verwijderen van transportbeveiligers

29 - 30

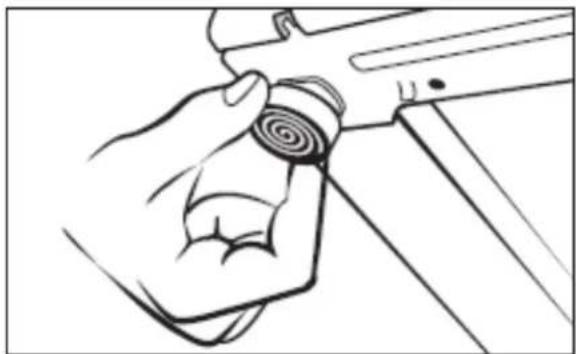

Positionering

en stabiliteit wasmachine

31

-

32

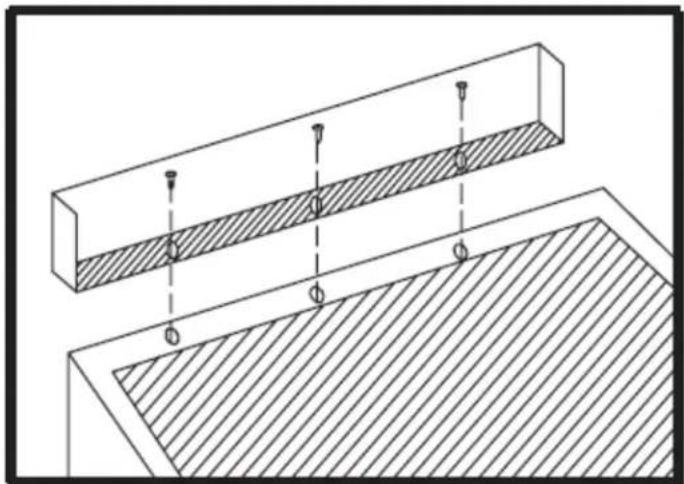

Bevestigen

décor strip

32

Aansluiting

water

32

-

34

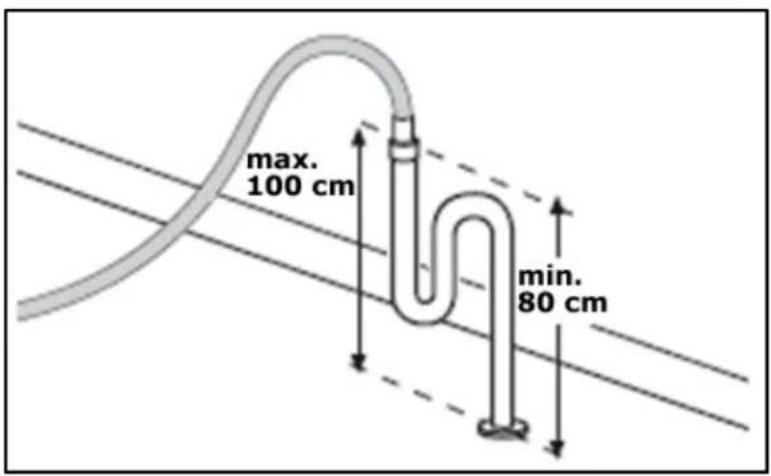

A f v o e r w a t e r

B e v e s t i g e n m e u

m

e

u

S t r o m t o e v o e r

V o o r d e e r s t e

s

t

e

Contact gegevens

38

Opmerking milieu

Attentie: Voordat u dit apparaat weggooit, ontkoppel het van de elektriciteitstoevoer. Verwijder de stekker en snij de stroomkabel achter het apparaat door zodat niemand dit meer kan gebruiken. Dit moet worden gedaan door een competent persoon. Verwijder vervolgens het deursluit mechanisme zodat kinderen niet binnen in het apparaat vast kunnen komen te zitten.

Dit apparaat is gemarkeerd volgens de Europese Wetgeving 2002/96/EC voor afval van elektrische en elektronische apparatuur (WEEE). Door er zorg voor te dragen dat dit apparaat op de correcte manier wordt weggegooid, zorgt u ervoor dat dit geen negatieve consequenties heeft voor het milieu en gezondheid van de mens welke veroorzaakt zou kunnen worden door verkeerd handelen.

Dit symbool op het product en op de begeleidende papieren betekent dat dit apparaat niet behandeld mag worden als huishoudelijk afval. Breng het naar een aangewezen recycle-perron voor elektrische en elektronische apparaten.

Voor meer informatie waar u dit apparaat veilig kunt weggooien neem contact op met uw gemeente of uw leverancier.

• De verpakkingen die Baumatic gebruikt zijn milieu vriendelijk en kunnen gerecycled worden.
• Gooit u alstublieft alle verpakkingen weg op milieuvriendelijke wijze.

Belangrijke veiligheids informatie

Uw veiligheid is belangrijk voor Baumatic. Lees daarom deze instructies voordat u het apparaat installeert of gebruikt. Mocht u vragen hebben naar aanleiding van de informatie in deze gebruiksaanwijzing, neem dan contact op met de Baumatic Advies Lijn.

Algemene veiligheid

o Reparaties aan dit apparaat mogen uitsluitend uitgevoerd worden door een Baumatic monteur of een geautoriseerde service monteur. Reparaties aan dit apparaat door een incompetent persoon kunnen resulteren in verwondingen en schade aan uw wasmachine.
- Als u merkt dat de stroomkabel beschadigt is gebruik het apparaat dan niet. Hetzelfde geldt voor beschadigingen aan de bovenkant, onderkant of het controle paneel.
- Het apparaat moet uitgeschakeld en geïsoleerd zijn van de hoofdtoevoer voordat schoonmaak- of reparatiewerk plaatsvindt.
- Verwijder nooit de stekker van het apparaat door aan de stroomkabel te trekken.
- Zorg ervoor dat de machine aan de buitenkant niet nat wordt gemaakt met water.
- Het glas in de deur kan heet worden als u op hoge temperatuur wast.
○ Laat de machine afkoelen voordat u deze leeg laat lopen of het filter wilt reinigen.
- Stroomkabels of waterslangen kunnen beschadigt worden door kleine (knaag)dieren met als resultaat een potentiële elektrische schok.

Installatie

- De instructies in deze gebruiksaanwijzing moeten worden opgevolgd.

- Voordat u de het apparaat voor de eerste keer gebruikt raden wij u aan om de intense 90-graden was te draaien zonder kleding maar met een klein beetje wasmiddel.

Gedurende gebruik

o Wij bevelen aan dat u het apparaat, na gebruik, ontkoppeld van stroom en de watertoevoer dichtdraait.

- Dit apparaat is ontworpen voor huishoudelijk gebruik. Als u de machine voor andere doeleinden gebruikt of verkeerd gebruikt kan Baumatic geen verantwoordelijkheid nemen voor mogelijke schade en vervalt de garantie.

- Het is verboden om de specificaties van dit apparaat te veranderen.

- Het wasmiddel dat u gebruikt voor dit apparaat moet geschikt zijn voor automatische wasmachines. Voor hoeveelheden volg altijd de voorschriften van de fabrikant.

o Kleding dat in aanraking is geweest met ontvlambare materialen moet u niet wassen.

o Gebruik de machine niet voor het stomen van kleding.

- Als u verf- of bleekmiddelen in de machine gebruikt controleer of deze geschikt zijn voor deze wasmachine. Baumatic kan niet verantwoordelijk gesteld worden voor eventuele schade hierdoor.

Kinder veiligheid

- De wasmachine mag alleen bediend worden door volwassenen. Laat uw kinderen nooit alleen bij de wasmachine en laat ze niet spelen met het bedieningspaneel.

- Het is mogelijk dat een kind of huisdier via de toegangsdeur in de machine kan komen. Controleer daarom altijd in de trommelt en draag er zorg voor dat deze leeg is.

o Verwijder de verpakking van het apparaat en laat kinderen hier niet mee spelen.

- Plaats wasmiddelen op een veilige plaats zodat kinderen hier niet bij kunnen.

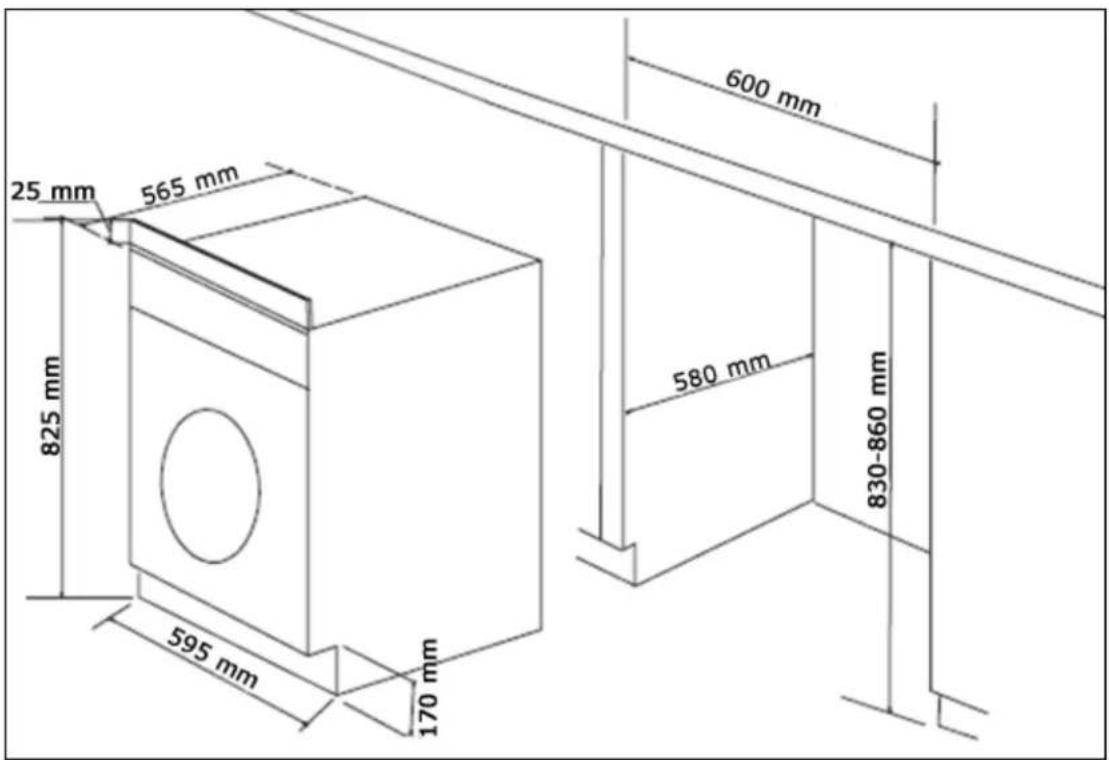

Specifications

Produkt en aperture afmetingen

Afmetingen	apparaat			Aperture	dimensions
Hoogte:	825	mm		868	mm
	(zonder	décor	strip)
Lengte:		595	mm		600	m
Diepte:		565	mm		580	m

Specifications

• 15 was programma's
• 6 kg was lading
• 1000 rpm maximale spin snelheid (BWR1005)
• 1200 rpm maximale spin snelheid (BWR1206)
  ○ LCD display
• Timer start optie met aflopende tijd indicator
• 2 optie knoppen: Extra spoeling

W e k e n

- Centrifuge en temperatuur keuze knop

○ Veiligheidsslot deur

- Kinderslot

o Roestvrijstalen trommel

- In hoogte verstelbare voetjes

- Error code failure systeem

Klassering apparaat

(BWR1005)

(BWR1206)

Energie

efficient

klasse

A

A

W

a

s

p

r

e

s

t

a

t

i

e

Water extractie prestatie klasse

B

B

Beschrijving van het apparaat

C Selecteer temperatuur

K Centrifuge snelheid indicatie

L Temperatuur indicatie

M Start/pauze indicatie

- Door de knop linksom of rechtsom te draaien kunt u het wasprogramma selecteren.

Start/ pauze knop

- Als u het wasprogramma gekozen heeft, druk deze knop in om de was te beginnen of een draaiende was te pauzeren.

Selecteer temperatuur

- Selecteer de vereiste temperatuur voor het gekozen wasprogramma.

Selecteer centrifuge

- Selecteer de vereiste centrifuge snelheid voor het gekozen wasprogramma.

Timer start optie knop

- Gebruik deze optie als de start van het wasprogramma wilt vertragen met maximal 24 uur.

Week optie

- Gebruik deze knop om het "anti-kreukel" wasprogramma te selecteren.

- Zodra het programma de laatste centrifuge zal doen zal de machine het water laten staan en niet wegpompen. Met deze optie kunt u op een later tijdstip centrifugeren.

Extra spoeling

- Gebruik deze knop om het "extra spoeling" wasprogramma te selecteren.

- De machine zal een extra spoeling doen.

LCD display

- The LCD display laat de resterende tijd van een wasprogramma zien.

- Als de timer start optie is gekozen, zal de display de resterende tijd laten zien tot het wasprogramma start.

Wasmiddel lade

1) Voorwas gedeelte

Plaats wasmiddel in dit gedeelte als u een programma selecteert met een voorwas.

2) Hoofdwas gedeelte

In dit gedeelte plaatst u wasmiddel voor de hoofdwas. Het wasmiddel wordt opgenomen als het hoofdwasprogramma begint.

3) Wasverzachter gedeelte

In dit gedeelte plaatst u vloeibare wasverzachter. Dit wordt opgenomen als het programma met de laatste spoeling begint.

BELANGRI JK: Vloeibare wasmiddelen mogen niet in gedeeltes 1 & 2 geplaatst worden.

Voorbereiding kleding voor de was

○ Uw was moet gesplitst worden naar type materiaal en het was label dat zich in uw kleding bevindt. (zie apart hoofdstuk over was labels).
o Splits uw was aan de hand van vuiligheid.

[Non-Text]

o Kijk alle zakken na en zorg ervoor dat deze leeg zijn.
○ Verwijder items zoals metalen badges, paperclips, veiligheidsspelden enz.
- Zorg ervoor dat ritsen dicht zitten, dekbed overtrekken en kussenslopen dicht zijn en losse kledingsdelen vastgeknoopt zijn. Zo zorgt u ervoor dat uw kleding tijdens het wassen niet beschadigt raakt.
- Wollen en gebreid, gekleurd materiaal moet binnenste buiten gekeerd worden alvorens u deze wast.
- Klein, delicaat materiaal (panty's, baby sokjes) moeten in een wasnet of dichte kussensloop geplaatst worden voor u deze wast.
- Geef speciale aandacht aan gordijnen: alle plastic of metalen haakjes moeten verwijderd worden alvorens u deze wast.
o Gekleurde en witte kleren moeten apart gewassen worden.
○ Nieuwe kleren bevatten vaak extra kleurmiddel. Was deze daarom voor de eerste keer separaat.
- Schud of vouw uw kleren uit voordat u deze in de wasmachine plaatst.

Selectie wassymbolen

- De wassymbolen helpen u om het juiste programma te selecteren. Ook kunt u zo de was scheiden, kijkend naar het type materiaal en de hoogst mogelijke temperatuur waarop u uw kleding kunt wassen..

Wasmiddelen en wasverzachters

De hoeveelheid wasmiddel dat gebruikt moet worden hangt af van:

o Mate van vuiligheid. Kleren die een kleine mate van vuiligheid vertonen hebben minder wasmiddel nodig.
- De grootte van de was. Een kleine was zal minder wasmiddel nodig hebben.
- De hardheid van uw water. Hoe harder het water, hoe meer wasmiddel u moet gebruiken. De fabrikant van uw wasmiddel geeft dit aan op de gebruiksaanwijzing.

Vloeibaar wasmiddel.

Als u een vloeibaar wasmiddel gebruikt zult u dit in de meeste gevallen in een bal in het midden van de was moeten plaatsen. Volgt u de instructies van de fabrikant op.

BELANGRIJK: Vloeibare wasmiddelen mogen niet in gedeeltes 1 & 2 geplaatst worden.

- Volg de instructies op de verpakking van het wasmiddel altijd op.

• Betekent dat u wasverzachter kan toevoegen als dat nodig is.
  ★ - Betekent dat u wasmiddel MOET toevoegen.
• Betekent dat u wasmiddel NIET moet toevoegen.

Toelichting wasprogramma's

• Voor elk wasprogramma worden automatisch de temperatuur en centrifuge snelheid gekozen. Het is mogelijk deze te veranderen door de temperatuur keuze optie en centrifuge keuze optie te gebruiken.
  o BELANGRIJK: Zorg ervoor dat uw geselecteerde centrifuge snelheid en temperatuur geschikt zijn voor de kleren die u wast.
• Op het LCD scherm kunt u de resterende tijd per was onderdeel zien. Hou er rekening mee dat deze tijd afhankelijk is van externe factoren, zoals: de temperatuur van het toegevoerde water, de druk van het water enz.

- Als u de week optie selecteert zal de machine niet centrifugeren aan het einde van het programma. Met deze optie stopt de machine en is er water aanwezig in de trommel.

o BELANGRIJK: Voordat u de deur van het apparaat opent, MOET u het centrifuge programma selecteren om er zorg voor te dragen dat het water weggepompt wordt.

Kiezen van een wasprogramma.

√ Plaats uw was in de machine en gebruik benodigde wasmiddelen in de wasmiddel lade.
√ Sluit de deur.
√ Selecteer het wasprogramma dat het best bij uw was past door de programma knop te draaien.
- De machine zal automatisch een temperatuur en centrifuge snelheid kiezen bij het programma dat u heft gekozen.
- De centrifuge en temperatuur indicatoren geven aan welke snelheid en temperatuur gekozen zijn.
√ Als u de "selecteer centrifuge" knop indrukt kunt u zelf de snelheid kiezen. De gekozen optie wordt op de indicator weergegeven.
√ Als u de "selecteer temperatuur" knop indrukt kunt u zelf de temperatuur kiezen. De gekozen optie wordt op de indicator weergegeven.
√ Selecteer de opties die u wilt gebruiken (week, extra spoeling) door de relevante knoppen te gebruiken. Voor meer informatie zie pagina's 19-20.
- De duur van de was is afhankelijk van het programma en de opties die u selecteert.
√ Druk de start/pauze knop in.
- Na ongeveer 5 seconden zal de machine starten.
- Gedurende het wasprogramma zal de LCD display de resterende tijd laten zien.

Als de stroomtoevoer gedurende een wasprogramma onderbroken wordt, zal het programma automatisch continueren als de stroom weer is ingeschakeld.

Einde van een wasprogramma.

• De wasmachine stopt automatisch als een programma is afgelopen.
• Het word "END" zal op de display te zien zijn.
  ○ Na de laatste afvoer van water zal de deur 2-3 minuten gesloten blijven.
• Als de centrifuge indicatie dit symbool “ ⚙ ” laat zien, zal de machine geen centrifuge uitvoeren.

Pauzeren van een wasprogramma

√ Druk de Start/Pause knop in terwijl de machine een programma draait: de machine zal pauzeren.
o Tijdens de pauze zal de Start/pause indicator knipperen.
√ Druk nogmaals op de Start/pause knop om het programma te continueren.

Cancellatie wasprogramma

√ Druk de Start/Pause knop in terwijl de machine een programma draait: de machine zal pauzeren.
o Draai de programma knop tot de "OFF" positie (0).

Voordat de deur geopend wordt moet al het water zijn afgevoerd.

√ Draai de wasprogramma knop naar het "DRAIN" programma (nummer 15) en druk de Start/pause knop in.
- Het water zal weggepompt worden uit de machine.
- De wasmachine stopt automatisch als een programma is afgelopen.
- Het word "END" zal op de display te zien zijn.
- Na de laatste afvoer van water zal de deur 2-3 minuten gesloten blijven.

Centrifuge knop

• Als u de centrifuge knop indrukt zal de snelheid naar beneden worden aangepast van de snelheid die bij het programma past.
• Het indicatie lichtje naast de gekozen centrifuge snelheid zal aangaan.
• Als het centrifuge snelheid indicatie lichtje naast het symbol is verlicht, zal de machine niet centrifugeren aan het einde van het gekozen programma.

Temperatuur selectie knop

• Als u de temperautur selectie knop indrukt, zal de temperatuur met elke druk afnemen voor het door u geselecteerde wasprogramma.
• Het indicatie lichtje naast de gekozen temperatuur zal aangaan.
• Als het wastemperatuur indicatie lichtje naast het * symbool is verlicht, zal het programma alleen koud water gebruiken en geen warm water.

Optie weken was

• Als u de optie weken gebruikt zal het indicator lichtje gaan branden.
• Als uw wasprogramma de laatste centrifuge cyclus bereikt, zal de machine het water niet wegpompen maar dit in de machine laten staan.
• Als u vervolgens wilt centrifugeren druk nogmaals de "SOAK" knop in. Het indicatie licht zal doven wanneer de machine begint te centrifugeren.
  ○ BELANGRIJK: Deze optie kan gebruikt worden voor programma's 5-11.

Optie extra spoeling

• Als u de optie extra spoeling gebruikt zal het indicator lichtje gaan branden.
  o Met deze optie zal de machine een extra spoeling doen voor het wasprogramma dat u gekozen hebt.

o BELANGRIJK: Deze optie kan gebruikt worden voor programma's 1-10.

Vertraagde start optie

o Met deze optie kunt u de machine op een later tijdstip laten beginnen met de was.
- Selecteer uw wasprogramma en druk daarna de ““DELAY” start knop in.
o Met elke druk vermeerdert u de starttijd met 30 minuten. Minimaal is de vertraagde start 2uur en 30 minuten.
o U kunt maximaal 24 uur instellen.
o Druk vervolgens de Start/pause knop in en de machine zal beginnen met aftellen. Op de LCD display kunt u de resterende tijd zien tot het wasprogramma begint.
- Als de ingestelde tijd bereikt is zal de machine met het wasprogramma beginnen. De resterende tijd van het wasprogramma kunt u nu zien op de LCD display.

Kinderslot

• Uw apparaat is uitgerust met een kinderslot. Dit betekent dat, als deze ingeschakeld is, niemand het wasprogramma kan veranderen.
• Wij raden het gebruik van het kinderslot aan zodra u uw wasprogramma en bijbehorende settings heeft gekozen.
  o Druk de Start/pause knop in om de was te starten. Druk vervolgens de "SOAK" optie knop en de "DELAY" start knop tegelijkertijd in.
• Het woord "LOCt" verschijnt in de LCD display, wisselend met de resterende tijd indicatie
• Als het kinderslot in gebruik is, kan geen enkele knop gebruikt worden.
• Om deze optie uit te zetten drukt u weer de "SOAK" optie knop en de "DELAY" start knop tegelijkertijd in.

Onderhoud en schoonmaak

Dagelijks gebruik

- Als een was klaar is, open dan de wasmiddel lade een klein stukje zodat deze kan drogen.

○ Laat de deur een klein stukje openstaan nadat een was klaar is. Zo voorkomt u geurties en beschermt u het rubber.

- Sluit de waterkraan.

Controle panel en machine

BELANGRI JK: Gebruik geen schuurmiddel of poleer middelen op het controle paneel of de machine zelf.

- Reinig het controle paneel en de machine met behulp van een zacht doekie en warm water.

o Mocht u wasmiddel of wasverzachter morsen op het apparaat dient u dit gelijk te verwijderen.

Wasmiddel lade

De wasmiddel lade moet met enig regelmaat gereinigd worden om achtergebleven wasmiddel te verwijderen.

- Trek de lade complete uit en druk het midden naar beneden. Nu kunt u de lade volledig uitnemen.

- Was de lade in warm water met zeep. Het rooster boven het wasverzachter compartiment kan verwijderd worden.

- Reinig ook de opening in de machine door een borsteltje te gebruiken.

o Schuif de lade terug in de machine nadat deze is schoongemaakt.

De trommel

De trommel van de machine is vervaardigd van roestvrijstaal. Echter mochten er items die kunnen roesten in de trommel terechtkomen dan kan dit resulteren in aanslag.

BELANGRI JK: Gebruik nooit een anti-kalk middel, staalwol of schuurspons om de trommel te reinigen.

√ Verwijder aanslag in de trommel met een reinigingsmiddel geschikt voor roestvrijstaal.

Deur

√ Controleer regelmatig dat er geen debris zit in het rubber van de deur.

Niet functioneren machine: ERROR CODE SYSTEEM

Als uw apparaat merkt dat het niet goed functioneert zal ere en ERROR Code op de LCD display verschijnen.

Sommige foutmeldingen kunnen mogelijk zelf opgelost worden, zie hieronder.

Koppel het apparaat altijd los van de stroom- en watertoevoer voordat u reparatiewerk onderneemt.

Err1

o De deur is niet geheel gesloten

√ Controleer regelmatig dat er geen debris zit in het rubber van de deur.

Err2

o Water loopt niet weg binnen 4 minuten.

√ Reinig het filter en controleer dat de afvoerslang niet geblokkeerd is.

Err3

o Probleem met de temperatuur sensoren.

√ Neem contact op met Baumatic.

Err4

- De machine vult niet met water binnen 8 minuten.

√ Controleer dat de watertoevoer slang niet geblokkeerd is en de kraan volledig is opengedraaid.

Err5

o Het apparaat vult met teveel water.

√ Neem contact op met Baumatic.

Err7

- Motor error

√ Neem contact op met Baumatic.

Als een foutmelding blijft aanhouden nadat u bovenstaande foutmeldingslijst heeft geraadpleegd schakel dan de machine onmiddelijk uit en verwijder stroom- en watertoevoer. Bel daarna de Baumatic service lijn voor een monteur

BELANGRI JK: PROBEER NOOIT ZELF HET APPARAAT TE REPAREREN.

Als een foutmelding blijft aanhouden nadat u bovenstaande foutmeldingslijst heeft geraadpleegd schakel dan de machine onmiddelijk uit en verwijder stroom- en watertoevoer. Bel daarna de Baumatic service lijn voor een monteur.

Het apparaat moet toegankelijk zijn voor een monteur. Mocht dit apparaat zo geïnstalleerd zijn dat de monteur denkt schade aan uw keuken te veroorzaken, dan kan er geen reparatie plaatsvinden.

Algemene problematiek

Water onder de wasmachine

o Kijk de pompfilter na en zorg dat deze vast zit.
o Controleer de afvoer en toevoer van het water en zorg ervoor dat deze goed vastzitten.

De machine vibreert tijdens een centrifugeer cyclus

o Kijk of de transport beveiligingsbeugels verwijderd zijn. (zie installatie instructies).
o Zorg ervoor dat de machine op een even vloer geplaatst is.
- Zorg ervoor dat alle vier voetjes van de machine stevig op de vloer staan door op elke hoek te drukken.

Slechte centrifuge resultaten

o Maak de pomp schoon (zie "reinigen pomp filter" hoofdstuk).

Water in de wasmiddel lade

- Er zal altijd een kleine hoeveelheid water aanwezig zijn in de wasmiddel lade nadat de machine een programma heeft afgemaakt. Mocht de lade vol water staan maak dan de lade schoon.

Mijn kleding ziet er grauw uit en er bevindt zich kalkaanslag in de machine.

• Er is niet genoeg wasmiddel gebruikt.
  o Het verkeerde wasmiddel is gebruikt.
  o Vlekken zijn niet voorbehandeld.
• Een verkeerd wasprogramma of temperatuur is geselecteerd.

Ik heb bovenstaand advies gevolgd, echter blijven er grauwe vlekken in mijn was.

• De kleding is vervuild met olie of vet en er is niet genoeg wasmiddel gebruikt.
• De gekozen temperatuur is te laag.

Na de laatste spoeling zie ik de aanwezigheid van schuim.

- Het is mogelijk dat met de moderne wasmiddelen er een schuimresidu achter blijft. Dit betekent niet dat de machine niet goed spoelt.

Als mijn was klaar is zie ik aanwezigheid van witte poeder, vlekken.

• Moderne wasmiddelen bevatten onoplosbare deeltjes; dit betekent dus niet dat de machine niet goed spoelt.
• Verwijder de poeder door middel van het schudden van de kleding of gebruik een borsteltje. Was de kleding de volgende keer binnenste buiten. Gebruik een vloeibaar wasmiddel in plaats van een poeder.

Reiniging filter

BELANGRI JK: Schakel de machine uit en verwijder de stekker van het stopcontact.

Reinig het filter na ongeveer elke 20 wasbeurten. Als het filter niet regelmatig gereinigd wordt zal de machine moeite hebben met het pompen van water.

- Toegang tot het filter bevindt zich achter het klepje dat u aan de rechtervoorkant vindt.

o Plaats een bakje onder de opening om water op te vangen.

- Draai filter een kwart tegen de klok in, water zal er nu uitlopen. Draai nog een kwart tegen de klok in, er zal meer water uitlopen.

o Las al het water eruit is gelopen, draai dan tegen de klok in tot het filter eruit komt.

○ Reinig filter onder stromend water.

o Zorg ervoor dat de filter schoon is.

- Draai filter vervolgens weer terug in positie door met de klok meet e draaien tot deze niet verder kan.

○ BELANGRI JK: Zorg ervoor dat de machine klaar is met een programma en er zich geen water in de machine bevindt, anders kan het water uit de filteropening heet zijn.

Installatie

BELANGRIJK: Installatie van dit apparaat moet geschieden door een gekwalificeerd persoon.

Baumatic geeft alleen goedkeuring aan de instructies in deze gebruiksaanwijzing.

Bewaar de verpakking voor het geval het apparaat verplaatst wordt.

Verwijderen transportbeveiligers

BELANGRI JK: Voordat u het apparaat installeert of gebruikt MOET u de transportbeveiligers verwijderen.

○ Verwijder de plaat aan de achterkant van de machine.

- De locatie van de drie transportbeveiligers ziet u in het diagram.

- Verwijder de bovenste transportbeveiliger eerst.

- Verwijder vervolgens de beugel aan de bovenkant.

o Verwijder als laatste de twee overgebleven transportbeveiligers.

- Verwijder ook de rubber ringen die zich in de gaten bevinden.

- Plaats de afdekkingplaatjes in de gaten waar de transportbeveiligers zaten.

Positioneren en waterpas zetten van uw machine.

√ Plaats De machine op een solide en even vloer.
√ PLAATS DE MACHINE NI ET OP TAPI JT OF VLOERBEDEKKING.

√ Draai de voetjes los die zich onder het apparaat bevinden.

√ Draai de moer van elk voetje los.

√ Verhoog of verlaag de voetjes om de machine waterpas te zetten.

√ Als de machine waterpas staat, schroef de moer vast van elk voetje.

BELANGRI JK: Als het apparaat gepositioneerd is, zorg ervoor dat alle vier voetjes stevig op de grond rusten door op elke hoek van het apparaat te drukken.

- Als u de décor strip gebruikt (zie hieronder) houdt dan rekening met de hoogte van het apparaat nadat u deze waterpas heft gezet.

Bedéstigistgip

- Uw apparaat komt met een décor strip die boven op de machine kan worden bevestigt.

√ Deze decor strip kunt u bevestigen met de bijgeleverde schroefjes.

Aansluiting watertoevoer

- Uw apparaat vult zich met warm en koud water. Het is belnagrijk dat u de machine aan beide toevoeren koppelt.

- De water toevoer slangen bevinden zich in de trammel bij levering van uw apparaat.

- Als u tegen de achterkant van het appa raat aankijkt ziet u twee watertoevoer kleppen. De linker is voor toevoer koud water en de rechter voor toevoer warm water.

√ Plaats de watertoevoer slangen op de juiste plaats aan de achterkant van de machine.
√ Schroef deze zorgvuldig vast. Met de beugels aan de slang kunt u deze vervolgens aan de machine vastkoppelen.

√ Sluit het andere eind van de slangen aan op uw watertoevoer.
○ BELANGRI JK: Draag er zorg voor dat de juiste toevoerslang wordt aangesloten op de juiste kraan; koud water toevoer op de koud water kraan en warm water toevoer op de warm water kraan.

- Als u slechts koud water toevoer gebruikt moet u beide slangen aansluiten op deze kraan door gebruik van een "Y" connectie.

√ BELANGRI JK: Er bevindt zich een filter in de aansluiting die u koppelt aan de watertoevoer. Zonder dit filter kan lekkage ontstaan. Dit filter wordt geleverd met uw apparaat, mocht deze missen neem dan contact op met Baumatic.

√ Schroef de watertoevoer vast aan de kraan. Draai deze niet te strak, dit kan gevolgen hebben voor het aanwezige filter.

√ Controleer op lekkage.

Water afvoer

√ Bevestig de afvoerslang secuur zodat deze niet kan bewegen als de machine in gebruik is.
√ Plaats het einde van de afvoerslang in uw afvoerpijp door deze hier een kort stukje in te drukken.

√ BELANGRI JK: Zorg ervoor dat de afvoerslang niet te diep in de afvoerpijp gestoken wordt; zo voorkomt u lekkage door water dat terug komt.

√ VERLENG NOOIT DE ORIGINELE AFVOERPI JP.

Plaatsen van de keukendeur

- Volg onderstaand schema om de deur te plaatsen voor uw inbouw wasmachine.

- Bevestig het keukendeurtje door gebruik van de bijgevoegde scharnieren.

- Bevestig de magneten aan de voorkant van het apparaat en de keukendeur.

Stroomtoevoer

√ BELANGRI JK: Zorg ervoor dat de stekker en stopcontact ten alle tijden bereikbaar zijn.

√ Controleer het informatieplaatje aan de achterkant van het apparaat voordat u het apparaat aansluit.

√ Verwijder het informatieplaatje nooit: dit bevat belangrijke informatie.

√ De stekker moet in een geisoleerd stopcontact geplaatst worden.

√ Kapotte of beschadigde stroomkabels mogen alleen vervangen worden door een gekwalificeerd persoon. Gebruik altijd hetzelfde type stroomdraad.

√ BELANGRI JK: Wij raden het gebruik van een verlengsnoer niet aan.

Voor de eerste was:

o Wanneer uw machine correct is geïnstalleerd raden wij u aan om een test was te draaien zonder kleding in de machine te plaatsen.

- Zo kunt u zien of alle onderdelen van de installatie correct zijn uitgevoerd; ook verwijdert u hiermee bezinksels die er tijdens het industrie proces mogelijk in de drum zitten.

○ Selecteer het intense 90°C programma.

o Gebruik een kleine hoeveelheid wasmiddel.

Grindzuigerstraat 22

1333 MS ALMERE

Nederland

[phone]

www.baumatic.nl
