Type product	Plasmatelevisie
Merk	Hitachi
Model	P50XR01
Schermdiagonaal	50 inch (127 cm)
Resolutie	1366 x 768 pixels
Beeldverhouding	16:9
Helderheid	1000 cd/m²
Contrastverhouding	3000:1
Kijkhoek	178° horizontaal en verticaal
Ingebouwde tuner	Analoog (PAL/SECAM)
Aansluitingen	2x HDMI, 1x VGA, 2x Scart, composiet, component, audio-uitgang
Vermogen luidsprekers	2 x 10 W
Stroomverbruik (normaal)	350 W
Stroomverbruik (stand-by)	< 1 W
Afmetingen (zonder voet)	1230 x 750 x 95 mm (B x H x D)
Afmetingen (met voet)	1230 x 810 x 320 mm
Gewicht (zonder voet)	39 kg
Gewicht (met voet)	42 kg
Voeding	220-240 V, 50/60 Hz
Inclusief accessoires	Afstandsbediening, netsnoer, handleiding
Energielabel	Klasse D

Veelgestelde vragen - P50XR01 HITACHI

Hoe schakel ik de televisie in?

Druk op de aan/uit-knop op de afstandsbediening of op het apparaat zelf. De stand-by-led gaat branden.

Hoe sluit ik een HDMI-apparaat aan?

Sluit het apparaat aan op een van de HDMI-ingangen op de achterkant. Selecteer de juiste HDMI-bron via de Input-knop.

Het beeld is wazig, wat moet ik doen?

Controleer of de resolutie van de bron overeenkomt met de tv. Pas de beeldinstellingen aan via het menu of reset naar fabrieksinstellingen.

Geen geluid, maar beeld werkt wel.

Controleer of het volume niet op mute staat. Controleer de audiokabels of probeer een andere audio-uitgang.

Kan ik de televisie aan de muur bevestigen?

Ja, het toestel is VESA-compatibel (400 x 200 mm). Gebruik een geschikte muurbeugel en raadpleeg de installatie-instructies.

Hoe reinig ik het scherm?

Schakel de tv uit en laat afkoelen. Gebruik een zachte, droge microvezeldoek. Gebruik geen chemische middelen om beschadiging te voorkomen.

De afstandsbediening werkt niet.

Vervang de batterijen (AA). Richt de afstandsbediening op de infraroodsensor van de tv. Reinig indien nodig de sensor.

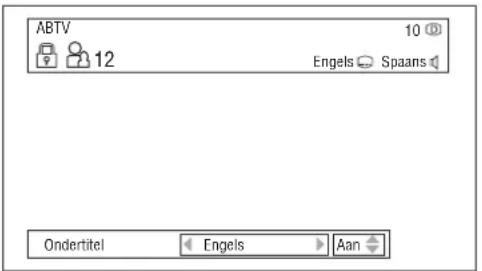

Kan ik ondertiteling inschakelen?

Druk op de TTX- of Subtitel-knop. Selecteer de gewenste ondertitelingstaal in het menu Instellingen.

Wat is de beste beeldverhouding voor bredere films?

Kies de modus 16:9 of Cinemascope via de Aspect Ratio-knop om zwarte balken te minimaliseren.

Hoe vaak moet ik de tv ontstoffen?

Eenmaal per week de tv afnemen met een droge doek. De ventilatieopeningen schoonhouden voor een goede luchtcirculatie.

GEBRUIKSAANWIJZING P50XR01 HITACHI

Hartelijk dank voor het aanschaffen van deze Hitachi plasmatelevisie.

Lees a.u.b. deze handleiding zorgvuldig door alvorens dit product te gebruiken.

Om er zeker van te kunnen zijn dat u het product op de juiste manier gebruikt, dient u ALLE instructies te lezen en op te volgen, in het bijzonder de "BELANGRIJKE VEILIGHEIDSINSTRUCTIES" en de "VOORZORGEN VOOR DE VEILIGHEID".

Bewaar deze handleiding zodat u er later nog eens iets in op kunt zoeken.

INHOUD

BELANGRIJKE

VEILIGHEIDSINSTRUCTIES ....3

INLEIDING ....3

Over deze handleiding 3

Informatie over handelsmerken 3

Over software 4

Informatie voor gebruikers in landen van de Europese Unie .... 4

VOORZORGEN VOOR DE VEILIGHEID ...... 4

Over de gebruikte symbolen 4

Reinigen en onderhoud 8

OVER DE INGEBOUWDE HARDE SCHIJF (HDD) ....9

Belangrijke kennisgeving betreffende de ingebouwde harde schijf (HDD) 9

Inbranden van beelden op het Plasmascherm .... 10

Algemene eigenschappen van Plasmaschermen.... 10

OVERZICHT 11

MEEGELEVERDE TOEBEHOREN ......11

NAMEN VAN DE ONDERDELEN ....12

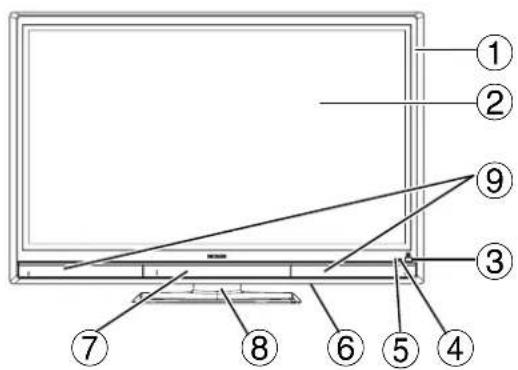

Hoofdtoestel 12

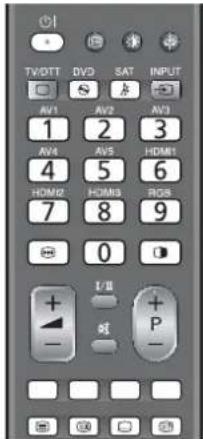

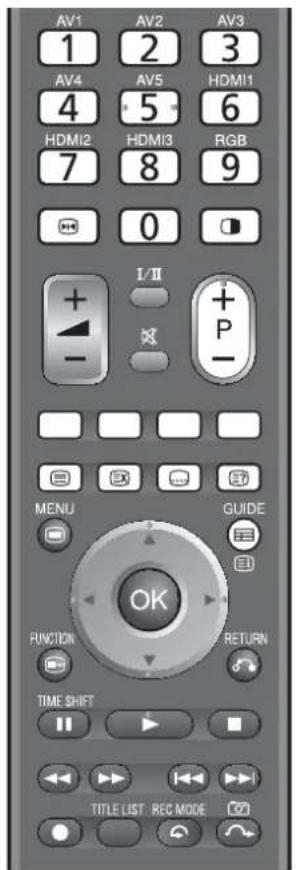

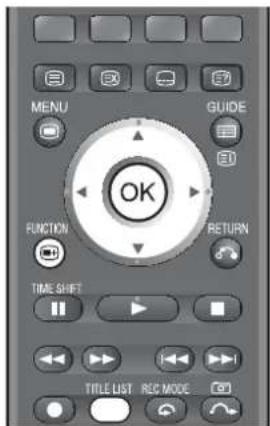

Afstandsbediening....14

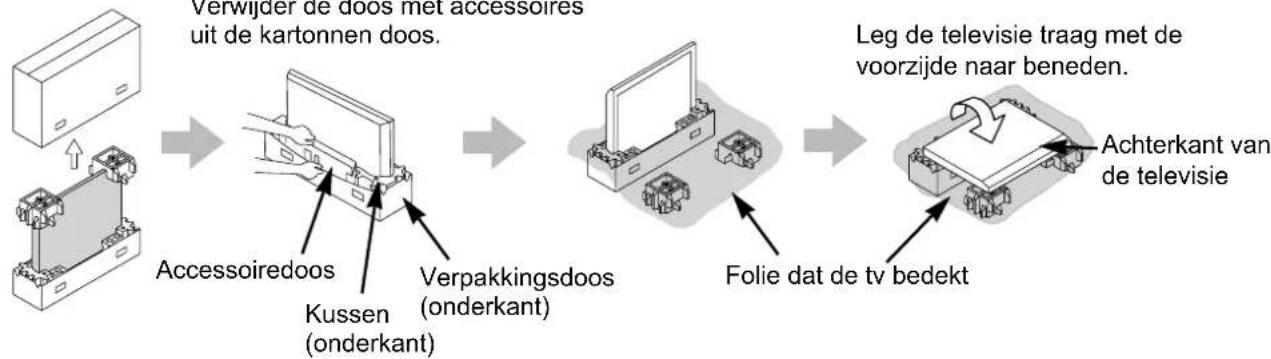

VOORBEREIDING ....16

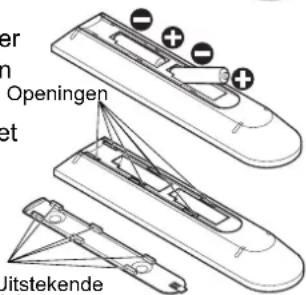

Inzetten van batterijen in de afstandsbediening 16

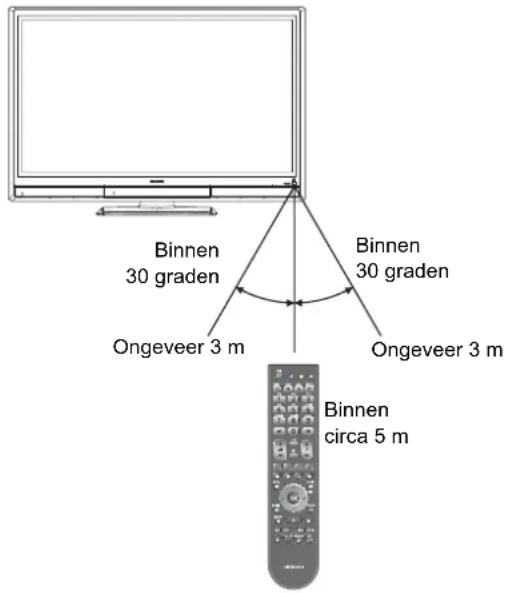

Omgaan met de afstandsbediening 16

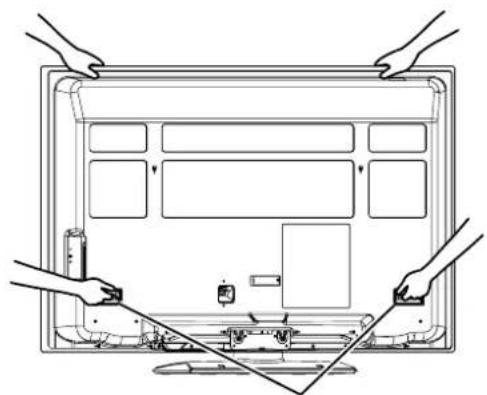

Wees voorzichtig bij het verplaatsen van het hoofdtoestel 17

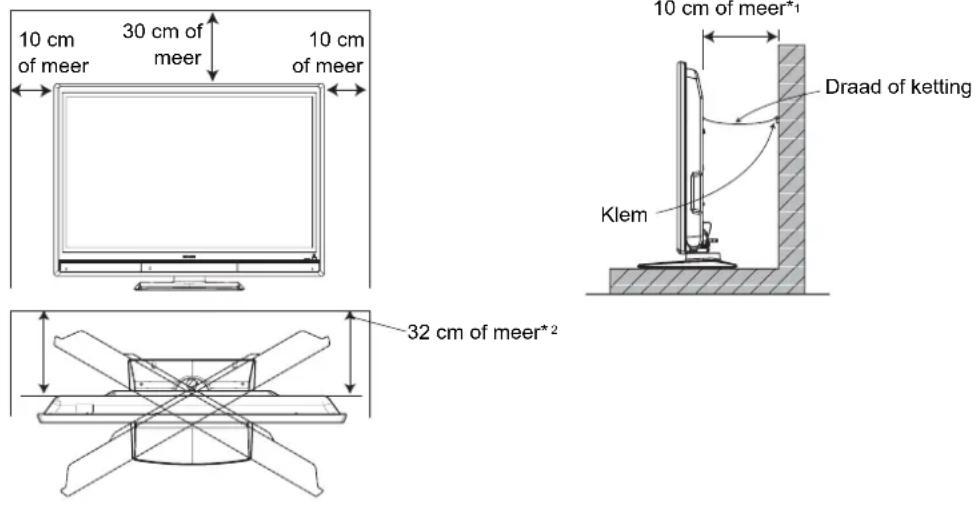

Veiligheidsvoorzorgen bij het installeren van het hoofdtoestel 18

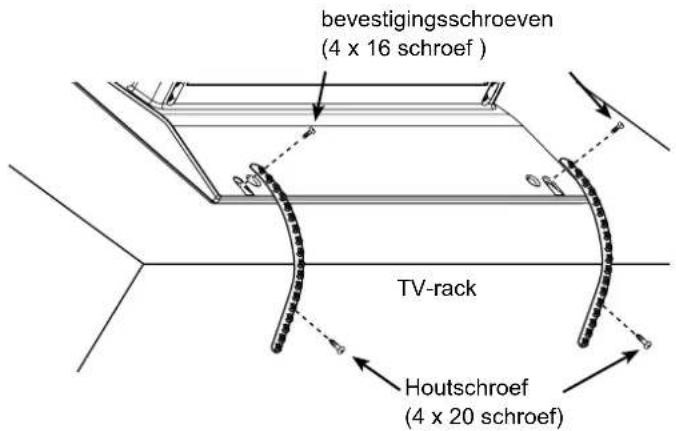

Maatregelen om omvallen van het toestel te voorkomen 19

AANSLUITINGEN 20

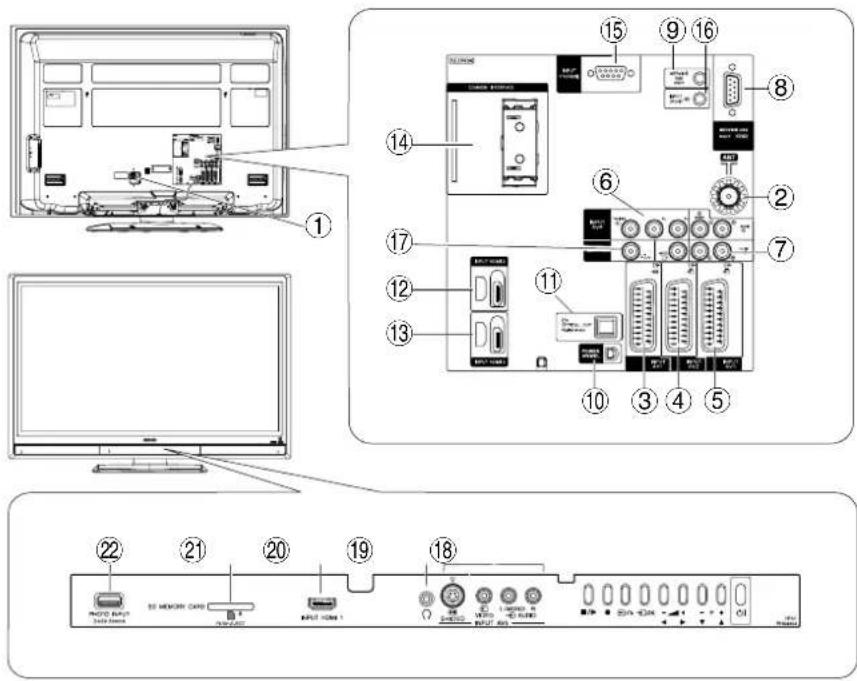

Plaatsing aansluitingen 20

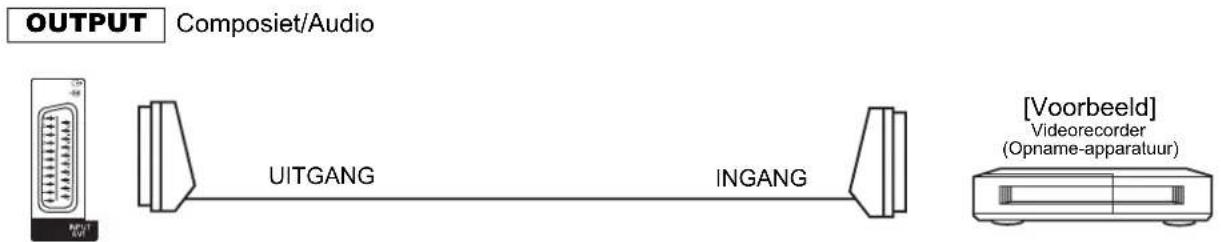

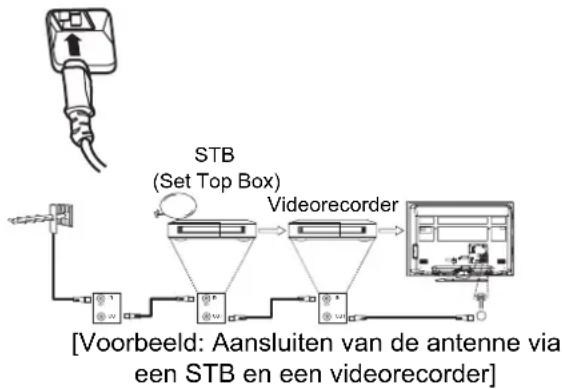

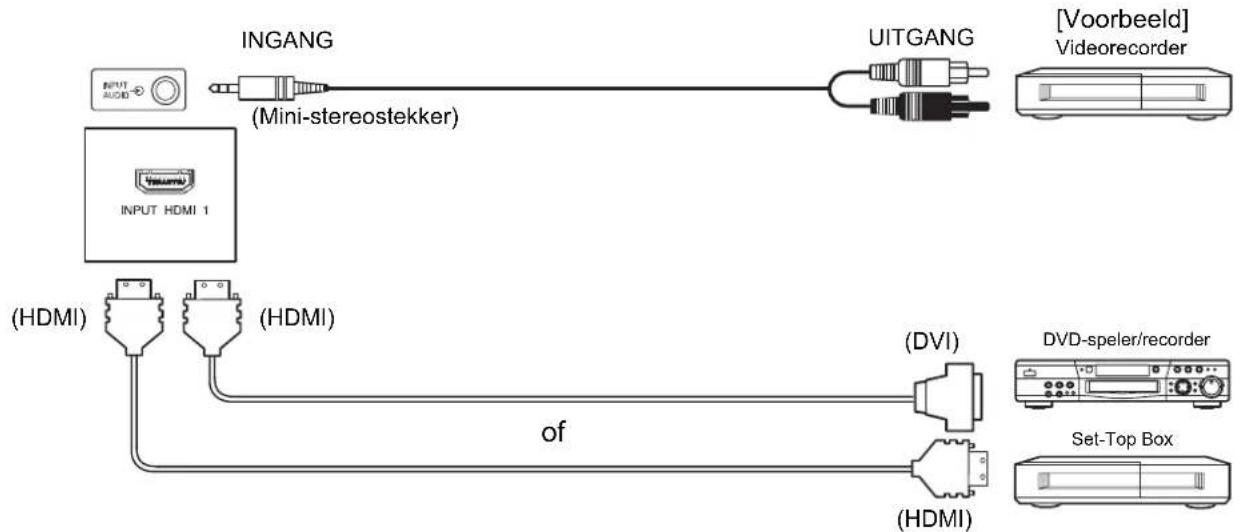

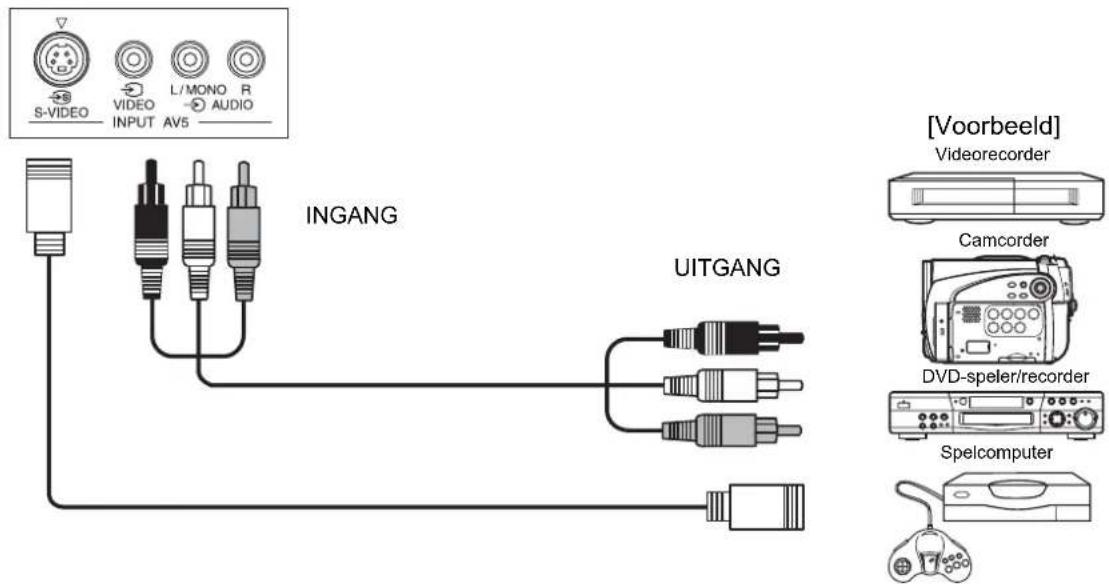

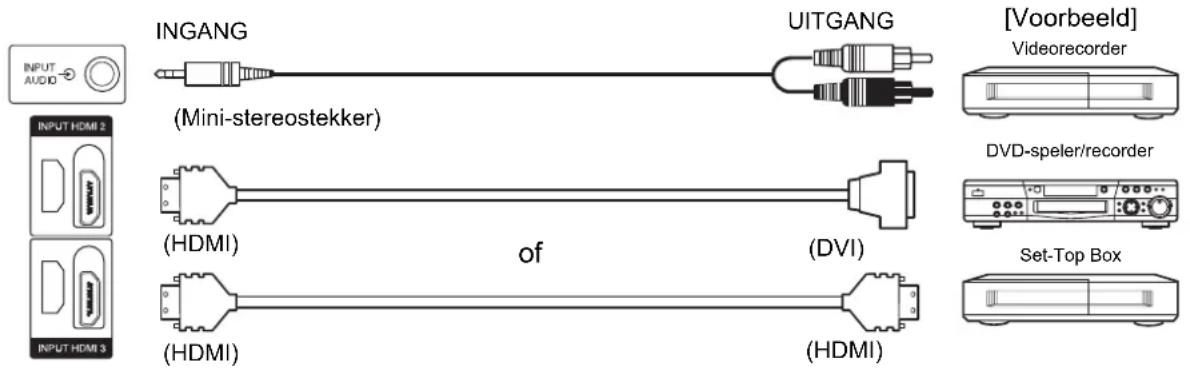

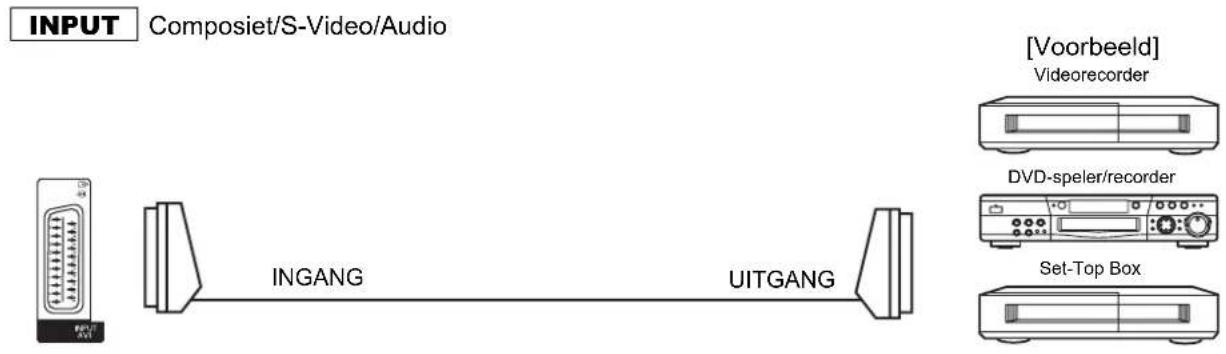

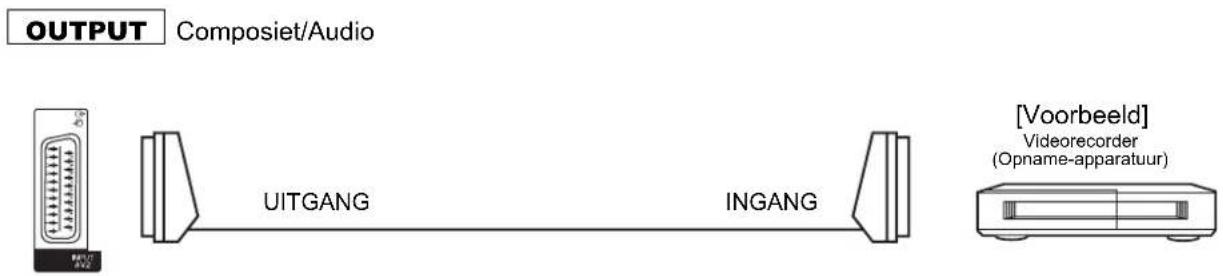

Aansluitprocedure 21

BASISBEDIENING ......29

Aan en uit zetten 29

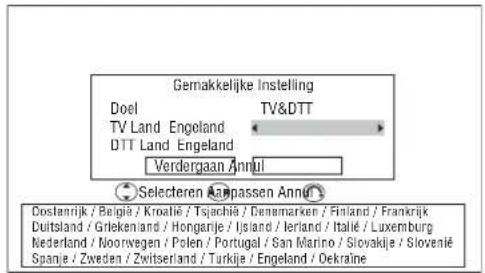

Gemakkelijke Instelling 30

Kanalen kiezen 31

Volume hoger/lager 32

Geluid uit 32

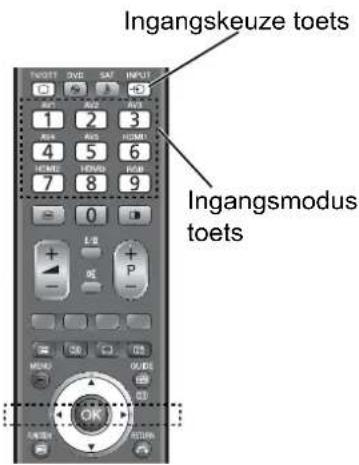

Ingang veranderen in DTT/TV/AV1\~5/HDMI1\~3/RGB .. 33

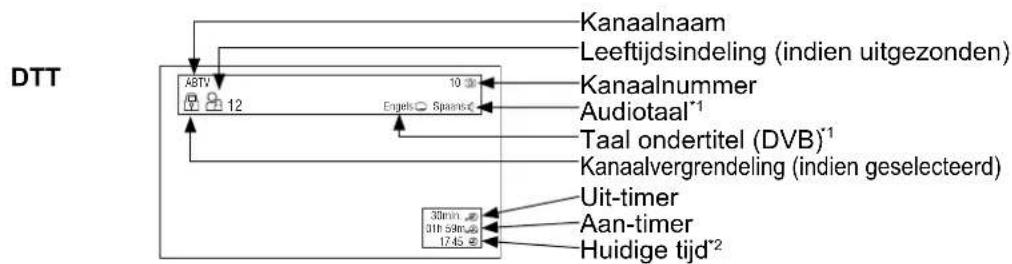

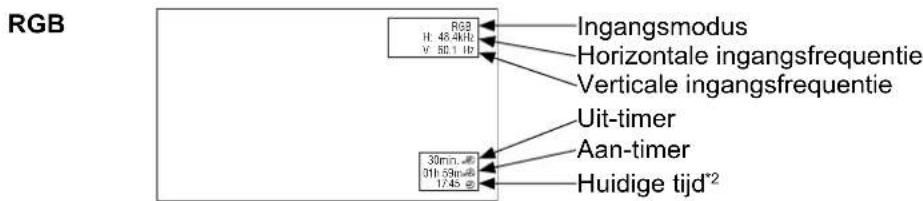

Ingangssignaal beeldscherm 34

MENUBEDIENING ....35

Gebruiken van het in-beeld display (OSD) menusysteem....35

BEDIENING HOOFDMENU 36

Menu Initiele Instelling 36

Menu Kanaalbeheer (TV-modus) 38

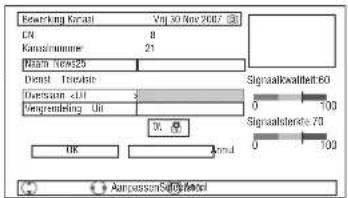

Menu Kanaalbeheer (DTT-modus) 39

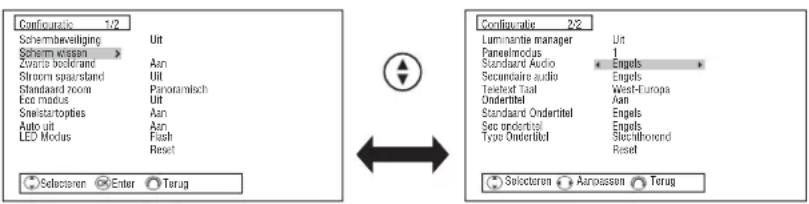

Menu Confi guratie 40

Beeldmenu (TV/AV-modus) 42

Beeldmenu (RGB-modus) 45

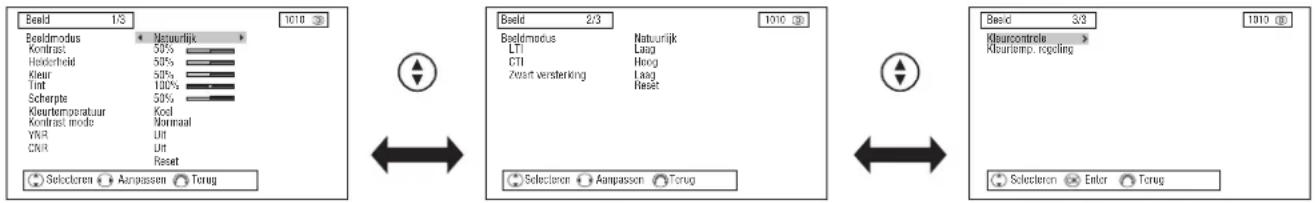

Beeldmenu (Fotomodus) 46

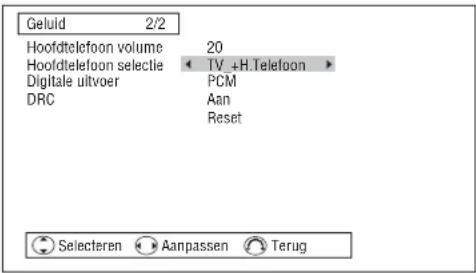

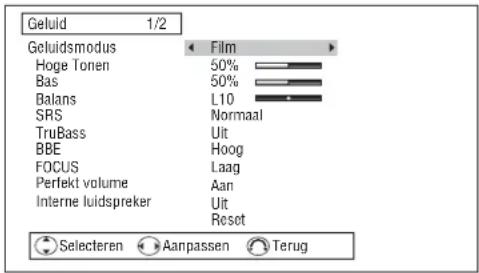

Geluidsmenu 48

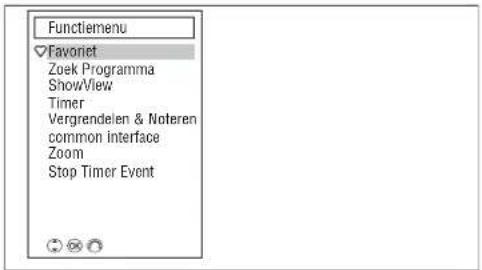

BEDIENING FUNCTIEMENU 50

Basismodus....50

Gidsmodus ^* 52

Modus Zoek Programma* 53

Modus Foto-ingang 54

FUNCTIES VAN DE HARDE SCHIJF ...... 55

Opnemen.... 55

- Opnemen van een programma 55

- Opnamefunctie en opnametijd 56

• Opname-informatiebalk.... 56

- Auteursrechtbescherming .... 57

- Opnemen van een andere uitzending....57

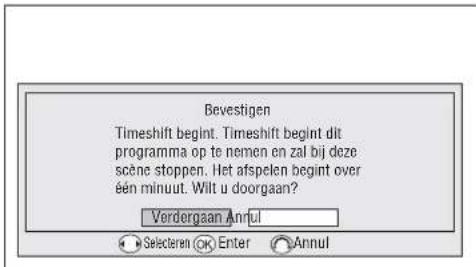

- Timeshift 57

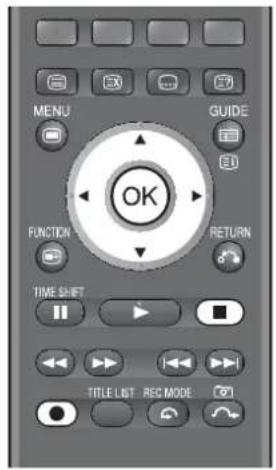

- Quick Timer opnamen....58

Opnametimer....59

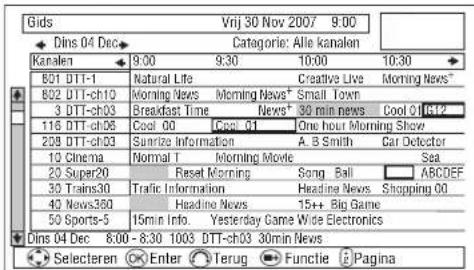

- Opnametimer met de Elektronische Programmagids (EPG)* 59

- SHOWVIEW® Systeem 60

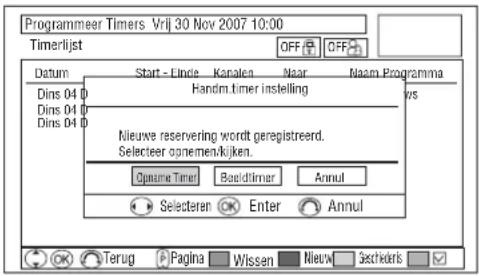

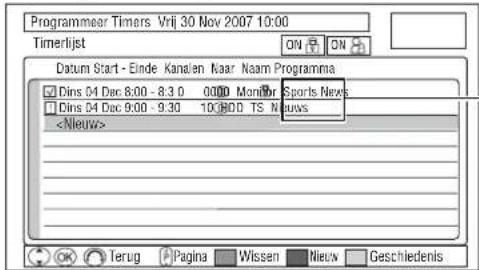

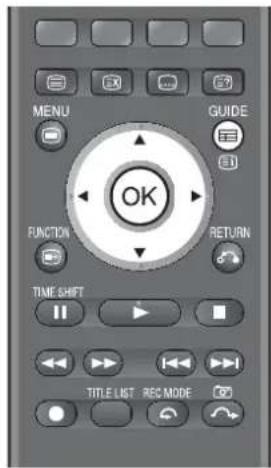

- Handmatig instellen van een Opnametimer ..... 61

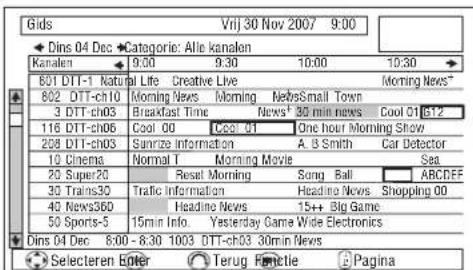

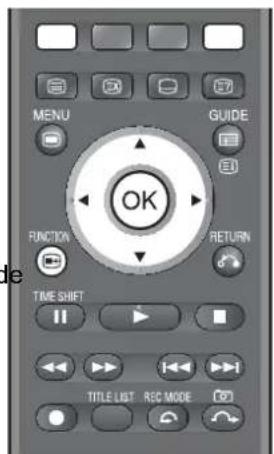

- Bevestigen, wijzigen en wissen van een instelling voor de Opnametimer....62

- Timer Event Geschiedenis 62

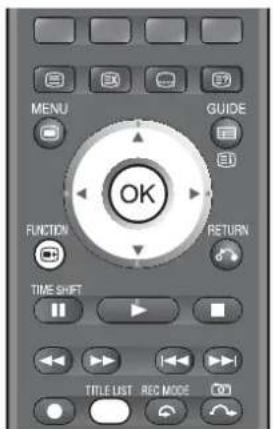

Bekijken van opgenomen programma's 63

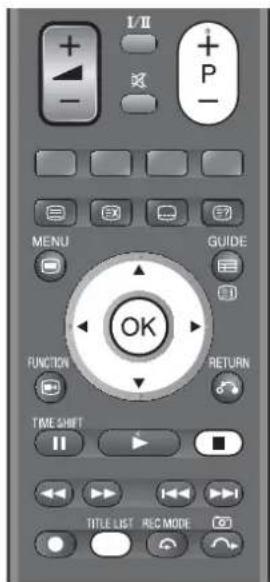

- Weergeven van opgenomen programma's via de Lijst met miniatuurafbeeldingen......63

• Tijdnavigatie 64

- Weergeven van het huidige programma tijdens de opname 64

- Diverse standen om het programma weer te laten geven 64

Bewerken van opgenomen programma's 66

- Splitsen van een opgenomen programma ...... 66

- Wisbeveiliging (Beveiligen van een programma dat u niet wilt kunnen wissen) 66

- Kopieren van een opgenomen programma naar een andere map 67

• Wissen van opgenomen programma's ..... 67

• Wissen van alle opgenomen programma's .... 67

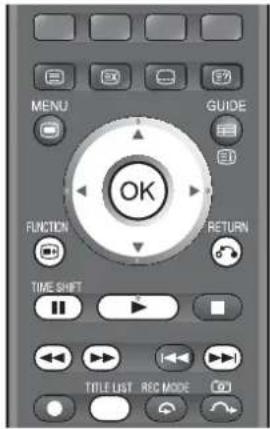

- Favoriete scènes gebruiken als indexplaatjes.... 68

- Bewerken van hoofdstukken.... 68

- Bewerken van de titel van een opgenomen programma....69

FUNCTIES ....70

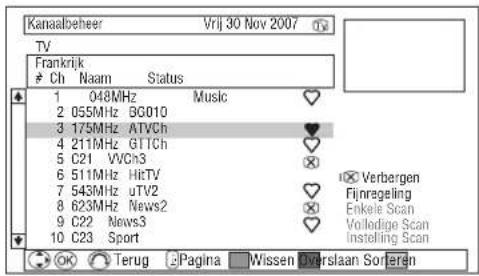

Kanalenlijst (TV-modus) 70

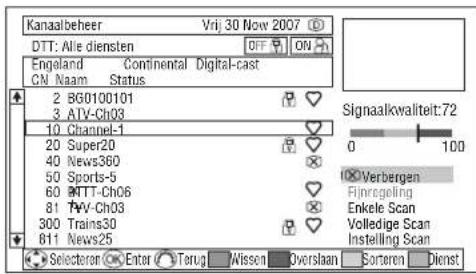

Kanalenlijst (DTT-modus) 71

Omschakelen van de beeldafmetingen 80

Multibeeld-functie 83

Stilzetten van het beeld 85

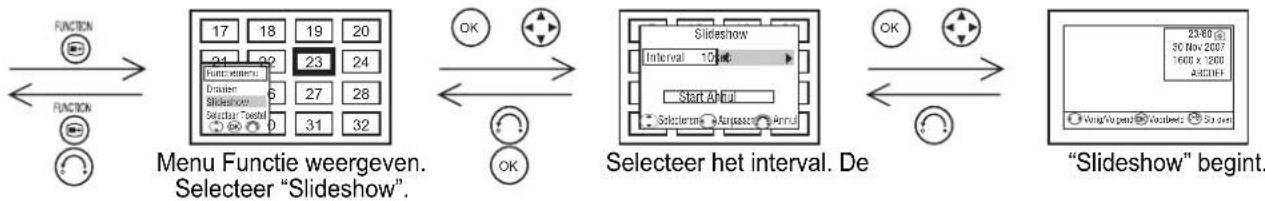

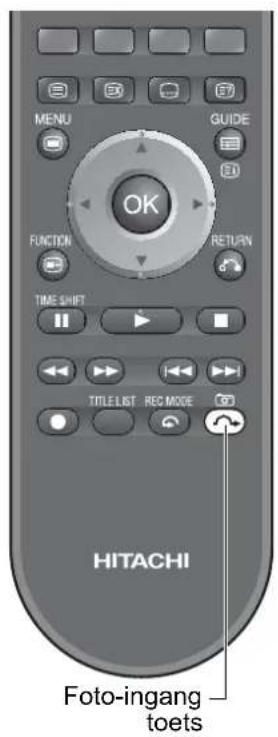

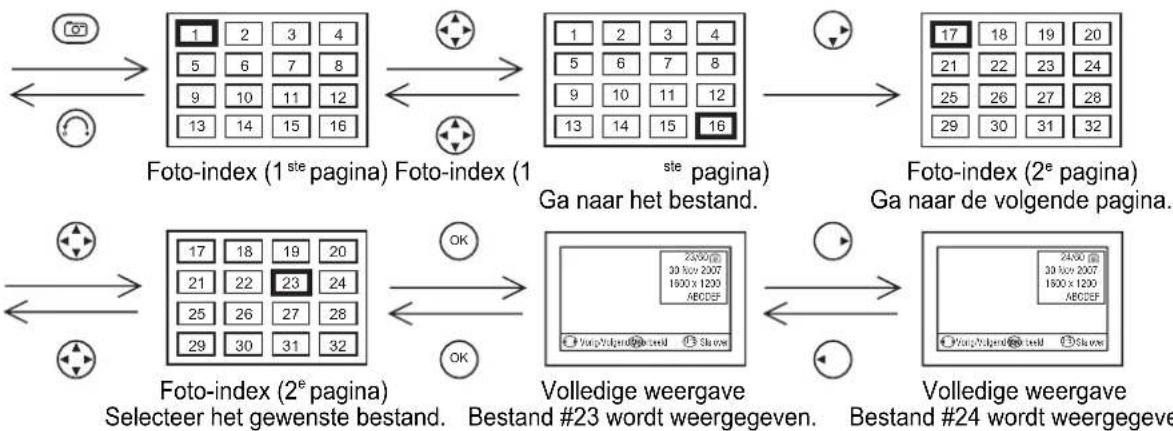

Foto-weergavefunctie 86

Gemotoriseerd draaien 91

Omschakelen van de geluidsweergave 92

Stroomspaarstand 93

DVD-speler / STB keuze 94

OPLOSSEN VAN PROBLEMEN 95

Wanneer de volgende meldingen op het scherm verschijnen 95

Symptomen en controlelijst 96

Symptomen en controlelijst functies harde schijf.....98

Lijst met aanbevolen signalen 102

LICENTIE-OVEREENKOMSTEN ....103

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware .... 103

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Lees deze handleiding zorgvuldig door.
• Bewaar deze handleiding zodat u er later nog eens iets in op kunt zoeken.
• Neem alle waarschuwingen en attentiepunten in acht om risico's te vermijden.
• Volg alle instructies stipt op. Onjuist gebruik kan leiden tot persoonlijk letsel en/of ernstige schade aan het toestel waardoor de levensduur van het toestel verkort kan worden.
• Zorg ervoor dat de ventilatie-openingen niet geblokkeerd worden.
• Installeer het toestel in overeenstemming met de instructies van de fabrikant.
• Lees voor u om technische ondersteuning of een reparateur verzoekt eerst "OPLOSSEN VAN PROBLEMEN" (blz. 95 - 97) om eventuele problemen bij de installatie of in het gebruik van het toestel op te lossen.
• Als er zich een ernstig probleem voordoet (bijv. wanneer er rook of een abnormale geur uit het toestel komt), moet u de Hoofdschakelaar uit zetten, de stekker uit het stopcontact halen en dient u vervolgens onmiddellijk contact op te nemen met uw plaatselijke dealer.

INLEIDING

Hartelijk dank voor het aanschaffen van deze Hitachi Plasmatelevisie. We vertrouwen erop dat u nog lang zult genieten van de uitzonderlijke prestaties van dit product.

Deze plasmatelevisie is ontworpen om te voldoen aan de internationale normen. Bij onjuist gebruik kan het toestel echter persoonlijk letsel en schade aan eigendommen veroorzaken. Om risico's te voorkomen en maximaal te kunnen profi teren van uw toestel, moet u de volgende aanwijzingen in acht nemen bij de installatie, het gebruik en het reinigen van het toestel.

Bewaar deze handleiding zodat u er later nog eens iets in kunt opzoeken en noteer het serienummer van uw toestel in de daarvoor bestemde ruimte op het voorblad van deze handleiding.

Over deze handleiding

• De informatie in deze handleiding kan zonder kennisgeving gewijzigd worden.
• Deze handleiding is met de uiterste zorg tot stand gebracht. Neemt u alstublieft contact op met uw plaatselijke dealer of onze Klantenservice wanneer u opmerkingen of vragen heeft met betrekking tot deze handleiding.
• Voor u dit toestel gaat gebruiken dient u zich volledig op de hoogte te stellen van de randvoorwaarden waaronder het toestel kan functioneren, zoals de technische gegevens of beperkingen van uw apparatuur en het weer te geven materiaal. Wij zijn niet verantwoordelijk en aanvaarden geen enkele aansprakelijkheid voor verlies, schade of letsel van welke aard dan ook als resultaat van oneigenlijk gebruik.
• Reproduceren, kopiëren, gebruiken, wijzigen en/of verspreiden, geheel of gedeeltelijk, van deze handleiding is verboden zonder voorafgaande schriftelijke toestemming.
• Alle andere namen van producten en bedrijven zoals gebruikt in deze handleiding zijn de handelsmerken of gedeponeerde handelsmerken van de betreffende rechthebbenden.

Informatie over handelsmerken

• VGA en XGA zijn handelsmerken van International Business Machines Corporation.
• APPLE en Macintosh zijn gedeponeerde handelsmerken van Apple Computer Inc.
• VESA is een gedeponeerd handelsmerk van de Video Electronics Standards Association.
• Onder licentie van BBE Sound, Inc. onder USP5510752 en 5736897. BBE en het BBE symbool zijn gedeponeerde handelsmerken van BBE Sound, Inc. Gefabriceerd onder licentie van BBE Sound, Inc.
• WOW, SRS en het (●) logo zijn handelsmerken van SRS Labs, Inc.
  WOW technologie wordt gebruikt onder licentie van SRS Labs, Inc.
• Het SD Logo is een handelsmerk.
• HDMI, het HDMI logo en High-Defi nition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.
• DVB is een gedeponeerd handelsmerk van het DVB Project. Dit logo geeft aan dat het product voldoet aan de Europese Digital Video Broadcasting eisen.
• FREEVIEW en het FREEVIEW logo zijn handelsmerken van DTV Services Ltd. en worden gebruikt onder licentie. FREEVIEW Logo © DTV Services Ltd., 2002. Dit logo geeft aan dat het product geschikt is voor de weergave van digitale tv via de ether.
• Het "HD ready" logo is een handelsmerk van EICTA.
• Vervaardigd onder licentie van Dolby Laboratories. "Dolby" en het dubbele-D symbool zijn handelsmerken van Dolby Laboratories.

Ook waar er geen specifi eke aanduiding is van een handelsmerk van een bepaald bedrijf of product, zijn deze handelsmerken volledig gerespecteerd.

INLEIDING (vervolg)

Over software

U mag de in dit product geïnstalleerde software niet wijzigen, decompileren, ontcijferen of op enige wijze reverse engineeren, daar al deze en dergelijke handelingen bij de wet verboden zijn.

Informatie voor gebruikers in landen van de Europese Unie

Dit symbool op het product of op zijn verpakking betekent dat uw elektrische of elektronische apparatuur na het verstrijken van de levensduur gescheiden van het huisvuil moet worden weggegooid.

Er zijn afzonderlijke ophaalsystemen voor recyclage in de E.U.

Voor meer informatie neemt u contact op met de plaatselijke overheid of de dealer waar u het product hebt gekocht.

VOORZORGEN VOOR DE VEILIGHEID

Voor uw en andermans veiligheid dient u de volgende voorzorgen zorgvuldig door te lezen voor u dit product gaat gebruiken. Onjuist gebruik zal leiden tot persoonlijk letsel en/of schade aan uw eigendommen of aan dit product.

Over de gebruikte symbolen

Hier volgt een uitleg van de in deze handleiding gebruikte en op het toestel aangebrachte symbolen. U dient de betekenis van deze symbolen goed te begrijpen voor u verder gaat met het lezen van de instructies.

	U mag de betreffende instructie in geen geval negeren. Doet u dit toch, dan bestaat er gevaar voor ernstig letsel of zelfs de dood voor de gebruiker.
	U mag de betreffende instructie niet negeren. Doet u dit toch, dan bestaat er het risico op persoonlijk letsel en/of schade aan eigendommen.

Overige symbolen
	De gevarendriehoek met deze illustratie is bedoeld om de gebruiker te attenderen op brandgevaar, ontploffingsgevaar of hoog oplopende temperaturen bij onjuist gebruik van het product.Elke afzonderlijke illustratie in de gevarendriehoek geeft in meer detail aan waar het om gaat. (De afbeelding links is een voorbeeld.)
	Een verbodsbord, met een diagonale streep door een illustratie, is bedoeld om aan te geven dat de gebruiker de bedoelde handeling niet mag uitvoeren met het product.Elke afzonderlijke illustratie in het verbodsbord geeft in meer detail aan waar het om gaat. (De afbeelding links is een voorbeeld waarin demontage verboden wordt.)
	Een gebodsbord met een illustratie is bedoeld om aan te geven dat de gebruiker de bedoelde handeling moet uitvoeren met het product. Elke afzonderlijke illustratie in het verbodsbord geeft in meer detail aan waar het om gaat. (De afbeelding links is een voorbeeld waarin aangegeven wordt dat de stekker uit het stopcontact gehaald moet worden.)

VOORZORGEN VOOR DE VEILIGHEID (vervolg)

WAARSCHUWING

Er bestaat gevaar voor brand, elektrische schokken of ernstig letsel.

■ Haal onmiddellijk de stekker uit het stopcontact wanneer zich ernstige problemen voordoen.

Ernstige problemen zoals

- Er komt rook, een abnormale geur of abnormaal geluid uit het product.

- Er wordt geen of een vervormd beeld of geen geluid weergegeven.

- Er zijn vreemde voorwerpen (zoals water, metalen voorwerpen enz.) in het toestel terecht gekomen.

Onder deze abnormale omstandigheden dient u het gebruik van het product onmiddellijk te staken.

Zet de Hoofdschakelaar uit, haal de stekker uit het stopcontact en neem onmiddellijk contact op met uw dealer.

Voor uw en andermans veiligheid mag u in geen geval proberen het product zelf te repareren.

Haal de stekker uit het stopcontact.

■ Zorg ervoor dat er geen vloeistoffen of voorwerpen (met name metalen of brandbare voorwerpen) in het toestel terecht kommen.

- Zet wanneer dit toch gebeurt de Hoofdschakelaar uit, haal de stekker uit het stopcontact en neem onmiddellijk contact op met uw dealer.

- Wees extra voorzichtig wanneer er zich kleine kinderen in de buurt van het toestel bevinden.

■ Probeer dit product niet open te maken of te modifi ceren.

- In het binnenwerk van het toestel bevinden zich onderdelen onder hoogspanning. Door het toestel open te maken kunt u worden blootgesteld aan hoogspanningen, elektrische schokken en andere gevaren.

- Neem contact op met uw dealer wanneer u het toestel na wilt laten kijken en voor werkzaamheden zoals afstelling en reparatie.

Niet demonteren

- Installeer het toestel op een daarvoor geschikte plek, waar het voor niemand gevaar of kans op letsel kan opleveren.

- Als u zich stoot aan de rand van het toestel, kunt u letsel oplopen.

■ Zet geen dingen op het toestel.

Voorwerpen zoals

- Dingen met vloeistoffen (vazen, bloempotten, viskommen, cosmetica of medicijnfl esjes bijv.).

- Als er water of een andere vloeistof op het toestel gemorst wordt, kan dit kortsluiting veroorzaken en leiden tot brand of elektrische schokken.

- Zet wanneer dit toch gebeurt de Hoofdschakelaar uit, haal de stekker uit het stopcontact en neem onmiddellijk contact op met uw dealer.

- Zet geen zware dingen op het toestel.

- Ga niet op het toestel leunen of eraan hangen.

- Laat geen huisdieren op het toestel.

■ Installeer het toestel niet op een ongeschikte plaats.

- Er kan een storing worden veroorzaakt of u loopt in extreme gevallen kans op een elektrische schok. Plaatsen met een hoge luchtvochtigheid zoals badkamers of doucheruimten, dichtbij ramen of in de open lucht (waar regen, sneeuw of andere ongunstige weersinvloeden een rol spelen) dienen te worden vermeden. Installeer het toestel ook niet op een plaats waar dampen uit een warmwaterbron in contact kunnen komen met het toestel.

■ Haal bij onweer de stekker van dit toestel uit het stopcontact.

- Om het risico op elektrische schokken te minimaliseren, mag u het product bij onweer niet aanraken.

Haal de stekker uit het stopcontact.

■ Doe niets waardoor het netsnoer beschadigd kan raken.

- U mag het netsnoer niet beschadigen, verdraaien, knakken, verwarmen of er hard aan trekken.

- Zet geen zware dingen (inclusief dit toestel zelf) op het netsnoer.

- Als het netsnoer beschadigd is, dient u contact op te nemen met uw dealer voor reparatie of vervanging.

■ Gebruik uitsluitend op de opgegeven netspanning.

- Om brandgevaar en het risico van elektrische schokken te vermijden, mag u dit product uitsluitend gebruiken op het voltage (de netspanning) die aangegeven staat op het toestel zelf.

VOORZORGEN VOOR DE VEILIGHEID (vervolg)

WAARSCHUWING

Er bestaat gevaar voor brand, elektrische schokken of ernstig letsel.

■ Pas op dat u het toestel niet laat vallen en er niet tegen stoot.

• Wees extra voorzichtig wanneer u het toestel verplaatst.
• Het plasmascherm is van glas. Wanneer het onverhoopt mocht breken, kunt u zich lelijk verwonden aan de scherven.
• Zet wanneer het toestel mocht komen te vallen of wanneer de behuizing beschadigd is geraakt de Hoofdschakelaar uit, haal de stekker uit het stopcontact en neem onmiddellijk contact op met uw dealer.
• Doorgaan het product te gebruiken onder de bovengenoemde omstandigheden kan leiden tot brand of elektrische schokken.

■ Maak regelmatig schoon rond de aansluiting van de stekker.

• Doorgaan het product te gebruiken zonder dit te doen kan leiden tot brand of elektrische schokken.
• Haal altijd eerst de stekker uit het stopcontact en maak vervolgens de stekker en het stopcontact schoon met een droge doek.

■ Zet het toestel niet op een instabiele ondergrond.

Instabiele plekken zoals

- Een schuin oppervlak, of een rek, kastje, standaard of wagentje dat niet stevig genoeg is.

- Als het toestel valt, kan het persoonlijk letsel veroorzaken.

■ Wat het 60" model betreft, hang dit toestel in geen geval op aan de handgrepen.

- Dit kan leiden tot persoonlijk letsel als de handgrepen afbreken en het toestel valt.

PAS OP

■ Steek uw vingers niet in de kier van de geopende voordeur van de eenheid.

• Als uw vingers bekneld raken achter de voordeur, kunt u gewond raken.
• Laat kinderen niet de voordeur aanraken en laat ze niet in de buurt spelen.

■ Het 60" model moet altijd met minstens vier personen verplaatst of geïnstalleerd worden.

Omdat dit toestel zo zwaar is, kan het ernstig persoonlijk letsel veroorzaken als het valt.

■ Verplaats het toestel niet en til het niet op terwijl u de luidspreker monteert.

Als de luidspreker omvalt, kan deze persoonlijk letsel veroorzaken.

■ Zet het toestel niet op een stoffi ge plek.

Dit kan storingen veroorzaken.

■ Zorg ervoor dat de ventilatie-openingen van dit product niet geblokkeerd of afgedekt worden.

Het toestel zou oververhit raken, en dan zou brand kunnen ontstaan of het product zou beschadigd raken met als risico dat het minder lang mee zou gaan.

- Installeer het product in overeenstemming met de instructies in deze handleiding.

- Zet het toestel niet zo neer dat de ventilatie-openingen naar beneden wijzen.

- Zet het toestel niet op een tapijt of beddengoed.

- Dek het toestel niet af met een foulard of tafellaken enz.

■ Zorg voor een goede aarding.

• Vooral wanneer u een stekkeradapter gebruikt moet u ervoor zorgen dat de aarding correct is aangesloten. Een onjuiste aarding kan leiden tot brand of elektrische schokken.

- Voor uw en andermans veiligheid moet u eerst de stekker uit het stopcontact halen voor u een eventuele aparte aarding aansluit of loskoppelt.

Sluit de aarding goed aan.

■ Er moet een verbinding met een kabeldistributiesysteem worden verzorgd via een galvanische isolator.

- Als u dit niet doet, kan dat tot brand leiden.

■ Volg de in deze handleiding gegeven instructies tegen het omvallen van het toestel.

- Als het toestel omvalt, bestaat er gevaar voor persoonlijk letsel, of zelfs de dood. Ook kan hierdoor het product zelf ernstig beschadigd raken.

VOORZORGEN VOOR DE VEILIGHEID (vervolg)

[XYZW] PAS OP
■ Installeer dit product niet in de buurt van medische apparatuur.• Om storingen van de medische apparatuur te voorkomen, mag u dit product en de medische apparatuur niet in dezelfde ruimte gebruiken.
■ Zet het toestel niet direct op de vloer.• Afhankelijk van het materiaal en de eigenschappen van het vloeroppervlak is het mogelijk dat de standaard het oppervlak van uw vloer meeneemt wanneer u het toestel optilt.
■ Installeer dit product op een vlakke en stevige plek die het gewicht van het toestel kan dragen.• Installeer het toestel niet op een ongelijke of hellende ondergrond, op een tapijt, een mat of een gebogen of vervormde ondergrond enz.
■ Plaats geen reguliere CRT televisie naast de luidsprekers van de plasmatelevisie.• Dit kan leiden tot plaatselijke verkleuring of vervorming van het beeld op de beeldbuis van de tv in kwestie.Plaats een conventionele tv daarom uit de buurt van de luidsprekers van dit toestel.
■ Maak alle externe bedrading en de voorzieningen tegen omvallen los voor u het toestel gaat verplaatsen.• Doet u dit niet, dan kunnen brand, elektrische schokken of persoonlijk letsel het gevolg zijn.
■ Sluit de stekker goed aan.• Als de stekker niet goed in het stopcontact zit, kan er brand ontstaan.• Raak de poten van de stekker niet aan wanneer u deze in het stopcontact doet of eruit haalt. Dit kan elektrische schokken veroorzaken.• Als de stekker niet in het stopcontact past, dient u contact op te nemen met uw dealer.
■ Hanteer het netsnoer in geen geval met natte handen.• Dit kan elektrische schokken veroorzaken.
■ Trek niet aan het snoer wanneer u de stekker uit het stopcontact haalt.• Hierdoor kan het snoer beschadigd raken, hetgeen kan leiden tot brand of elektrische schokken.• Houd de stekker zelf vast wanneer u deze uit het stopcontact haalt.
■ Haal de stekker uit het stopcontact wanneer u het product langere tijd niet zult gebruiken.
■ Ga op de juiste manier om met de batterijen.• Oneigenlijk of onjuist gebruik van de batterijen kan corrosie of lekkage veroorzaken, hetgeen kan leiden tot brand, persoonlijk letsel of schade aan eigendommen.• Gebruik uitsluitend batterijen van het in deze handleiding aangegeven type.• Gebruik geen nieuwe en oude batterijen door elkaar.• Zet de batterijen op de juiste manier in volgens de aanduidingen voor de polariteit (+ en -) in het batterijvak.• Gooi gebruikte batterijen niet weg met het huishoudelijk afval. Gooi ze weg in overeenstemming met de plaatselijk geldende regelgeving.
■ Stel het volume van de hoofdtelefoon goed af.• Een te grote geluidsdruk van een hoofdtelefoon kan tot doofheid leiden.
■ Veeg de omranding aan de voorzijde af met een zacht doekje.• Het glanzende gedeelte van de omranding kan gemakkelijk beschadigd worden. Gebruik om deze reden een zacht doekje.

VOORZORGEN VOOR DE VEILIGHEID (vervolg)

VOORZORGEN

■ Installeer het toestel niet op plekken waar het kan worden blootgesteld aan hoge temperaturen.

Hierdoor kan de behuizing of kunnen andere onderdelen van het product beschadigd raken.

• Installeer dit product niet in de buurt van warmtebronnen zoals radiatoren, verwarmingsroosters, kachels of andere toestellen die warmte produceren.
• Houd het toestel uit de zon. Zonlicht kan de temperatuur van het toestel doen oplopen en leiden tot storingen.

■ Kijkadvies

• De verlichting van de ruimte waarin het product wordt gebruikt moet daarvoor geschikt zijn. Te lichte of te donkere ruimten zijn niet goed voor uw ogen.
• Neem zo nu en dan de tijd om uw ogen te laten ontspannen.
• Houd in het gebruik van dit product een kijkafstand aan van drie tot zeven keer de hoogte van het beeld. Dit is de beste en minst vermoeiende kijkafstand.
• Zet het volume op een geschikt niveau, vooral 's nachts.

■ Bij het vervoeren van dit product:

• Wanneer het product vervoerd moet worden voor bijvoorbeeld een verhuizing of reparatie, kunt u het beste gebruik maken van de kartonnen doos en andere verpakkingsmaterialen waarin het product oorspronkelijk geleverd werd.
• Wees voorzichtig dat u het glaspaneel niet beschadigt.

■ Houd radio's uit de buurt van dit toestel terwijl dit in gebruik is.

Dit toestel is ontworpen om te voldoen aan de internationale EMI normen om radiostoring te voorkomen. Het is echter mogelijk dat dit toestel toch de radio-ontvangst stoort.

- Als uw radio-ontvangst gestoord wordt, kunt u het volgende proberen.

• Verander de opstelling van de antenne van de radio om de storing door dit toestel te verminderen.
• Houd de radio uit de buurt van het toestel.
• Gebruik een coaxkabel voor de antenne.

■ Over infrarood-apparatuur:

- Het is mogelijk dat apparatuur die gebruik maakt van infrarode stralen, zoals sommige draadloze microfoons of hoofdtelefoons, niet naar behoren functioneert in de buurt van dit toestel. Dit komt doordat de communicatie van deze apparatuur niet correct kan verlopen. Dit betekent niet dat de apparatuur kapot is.

■ Wanneer u dit product aan het eind van zijn bruikbare levensduur wilt weggooien, dient u de ter plaatse geldende regelgeving te volgen.

- Neem voor meer informatie contact op met de plaatselijke autoriteiten of met de dealer van wie u het product gekocht heeft.

Reinigen en onderhoud

Haal de stekker uit het stopcontact voor u het toestel schoon gaat maken.

■ Reinigen van het oppervlak van het plasmascherm van dit toestel.

• Het oppervlak van het paneel is voorzien van een speciale coating om reflecties en infrarode straling te verminderen; veeg daarom het paneel alleen af met een zachte, niet pluizende, droge doek om de coating niet te beschadigen.
• Gebruik geen chemisch reinigingsdoekje of reinigingsmiddel. Afhankelijk van de ingrediënten daarvan kan de coating daardoor worden aangetast of verkleuren.
• Veeg niet met een te harde doek en wrijf ook niet te hard. Hierdoor kan de coating beschadigd raken.
• Vettige ongerechtigdheden, zoals vingerafdrukken op het paneeloppervlak, kunt u wegvegen met een zachte, niet pluizende doek die bevochtigd is met een oplossing van een neutraal schoonmaakmiddel (1 deel schoonmaakmiddel verdunnen met 100 delen water), waarna u het oppervlak droog maakt met een zachte, droge doek.
• Gebruik geen reinigingsspray. Dit kan namelijk niet alleen de coating aantasten, maar ook storingen veroorzaken wanneer de spray in het toestel binnendringt.

OVER DE INGEBOUWDE HARDE SCHIJF (HDD)

Belangrijke kennisgeving betreffende de ingebouwde harde schijf (HDD)

De ingebouwde harde schijf (HDD) is een zeer kwetsbaar apparaat.

Leest u daarom de onderstaande instructies zorgvuldig door en volg deze stipt op.

Doet u dat niet, dan kunnen schade of storingen het gevolg zijn.

■ Installatie

• Zorg ervoor dat de ventilatie-openingen en koelventilatoren van dit toestel niet afgedekt worden.
• Zet de televisie op een stevige, daarvoor geschikte plaats.
• Zet de televisie niet neer in een stoffi ge omgeving.
• Installeer het toestel niet op een plek waar het bloot kan staan aan hoge temperaturen, hoge vochtigheid en direct invallend zonlicht.

■ In werking

• Haal de stekker niet uit het stopcontact en zet het toestel niet uit.
• Verplaats het toestel niet en zorg dat er niet hard tegenaan gestoten wordt.
• Wees extra voorzichtig wanneer u het toestel moet verplaatsen. Volg alstublieft de stappen hieronder:
• Schakel de stroomvoorziening (hoofdschakelaar) uit.
• Haal de stekker uit het stopcontact.
• Wacht minstens 2 minuten voor u het toestel gaat verplaatsen.

■ Wanneer de aan/uit indicator blauw is, is de harde schijf snel aan het draaien. Wanneer de harde schijf opstart of draait, kunnen er geluiden of trillingen geproduceerd worden. Dit duidt echter niet op een storing.

■ Als de stroomvoorziening wordt onderbroken, bijvoorbeeld door een stroomstoring, tijdens opname of weergave, kunnen de opgenomen gegevens verminkt raken.

■ Bij storingen

• Als de weergave onverwacht stil blijft staan, of als er veel blokvormige ruis optreedt, is het mogelijk dat dit tekenen zijn dat de harde schijf kapot gaat. Als de harde schijf kapot gaat, zal het nodig zijn om de harde schijf te vervangen.
• Als de harde schijf vervangen wordt, kunnen de opnamen op de oude harde schijf niet worden overgebracht naar de nieuwe.
• Raadpleeg uw dealer wanneer u vermoedt dat de harde schijf gerepareerd of vervangen moet worden. Probeer in geen geval het toestel zelf te repareren (inclusief andere onderdelen dan de harde schijf). Doet u dit toch, dan vervalt elke garantie, expliciet of impliciet.

■ Bewaren van belangrijke opnamen

• Bij een storing kunnen de op de harde schijf opgenomen gegevens verloren gaan. Wanneer u belangrijke programma's opneemt, raden we u daarom aan deze ook op te nemen op een DVD of videoband, of de opnamen naar een DVD of videoband te kopieren.
  (Sommige programma's kunnen voorzien zijn van een kopieerbeveiliging.)

Als het product niet of niet naar behoren opneemt of weergeeft vanwege enige storing, aanvaarden wij geen enkele aansprakelijkheid aangaande vergoeding voor de inhoud van de harde schijf (opgenomen programmagegevens enz.) of het verlies daarvan, noch aangaande enige directe of indirecte schade.

Inbranden van beelden op het Plasmascherm

Plasmaschermen hebben bepaalde eigenschappen die ertoe kunnen leiden dat beelden inbranden op het scherm wanneer het toestel op een bepaalde manier wordt gebruikt. Hier volgen veelvoorkomende gevallen en effectieve maatregelen om het inbranden van beelden tegen te gaan.

Inbranden van beelden

• Beelden kunnen inbranden (nog een tijdje vaag zichtbaar blijven) wanneer de werking van de fosforlaag door het te lang weergeven van hetzelfde beeld plaatselijk achteruitgaat.
  ■ Wanneer bijvoorbeeld de beelden op Afb. A lange tijd onveranderd worden weergegeven, zal de fosforlaag (Rood/Groen/Blauw) die voor de weergave zorgt daarvan een nadelige invloed ondervinden. Wanneer er vervolgens een wit beeld wordt weergegeven, zoals op Afb. a, zullen er kleurverschillen optreden op de plek van de eerder weergegeven beelden; dit is een gevolg van de aantasting van de forforlaag.

- De mate waarin beelden zullen inbranden hangt af van de helderheid en de tijdsduur waarmee de tekens en/of beelden worden weergegeven.

■ Hoe lichter de beelden en tekens, hoe meer de fosforlaag wordt aangetast. Op Afb. B worden beelden met verschillende

[Fig. B] [Fig. b]
helderheid langere tijd onveranderd weergegeven en Afb. b laat zien dat heldere beelden langer inbranden.

* De afbeeldingen dienen alleen ter illustratie van het principe van het inbranden van beelden. Hoe lang beelden daadwerkelijk inbranden hangt onder meer af van omstandigheden als de gebruiksduur van het scherm en de ingestelde algehele helderheid.

Methode om het inbranden van beelden te verminderen

- Gebruik de functies "Scherm wissen" of "Luminantie manager" op het display, die u kunt vinden in het menu Confi guratie. (Zie 40, 41.)

Nadat er bepaalde beelden, bijvoorbeeld foto's, langere tijd zijn weergegeven, kan de "Scherm wissen" functie worden gebruikt om het inbranden daarvan tegen te gaan door één tot twee uur lang een volledig wit scherm weer te geven. Daarnaast werkt de "Luminantie manager" functie wanneer er beelden zoals logo's van tv-zenders of bijvoorbeeld een klok in de hoek van een scherm wordt weergegeven.

- Gebruik deze functie bij bewegende beelden.

Omdat bij bewegende beelden de fosforlaag over het hele scherm overal gemiddeld in gelijke mate aan kwaliteit inboet, kan inbranden van een deel van het beeld worden beperkt. We raden u daarom aan bewegende beelden weer te geven, zoals bijvoorbeeld DVD's.

- Wees ook voorzichtig met het gebruiken van de 2-beelden weergavefunctie, want ook hierbij kan het beeld na langere tijd gaan inbranden.

- Sommige televisie-uitzendingen bevatten beelden waar de linker-, rechter-, boven- of onderrand is afgesneden, en waar de ID van de zender of een klok lange tijd zichtbaar is op dezelfde plaats. Dit kan de oorzaak zijn van het ingebrande beeld.

Algemene eigenschappen van Plasmaschermen

Hieronder volgen enkele eigenschappen die alle plasmaschermen met elkaar gemeen hebben vanwege de manier waarop ze werken.

Wij wijzen u erop dat deze eigenschappen geen storingen zijn.

•Inbranden van beelden

Wanneer er een stilstaand beeld of menu kortere tijd op het scherm wordt weergegeven (ongeveer een minuut) en er vervolgens wordt overgeschakeld naar een ander beeld, kan het eerdere beeld nagloeien op het scherm.

Dit 'spookbeeld' zal vanzelf verdwijnen.

•Oppervlak van het paneel

Het plasmascherm geeft beelden weer door intern ontladingen te genereren. Hierdoor kan de temperatuur van het oppervlak van het scherm oplopen.

Zorg er daarom ook voor dat het oppervlak van het scherm niet blootgesteld wordt aan krachtige stoten. Als er een grote kracht wordt uitgeoefend op het oppervlak, kan het gevoelige plasmascherm beschadigd raken, ook al wordt dit beschermd door een laag gehard glas.

- Niet correct functionerende beeldpunten (pixels)

Het plasmascherm is gefabriceerd met behulp van zeer precieze technologie. Het is echter mogelijk dat er een aantal beeldpunten zijn die niet oplichten, lichter zijn dan de andere, of oplichten in verkeerde kleuren enz.

OVERZICHT

• Grootbeeld, Full HD (1920 x 1080) plasmascherm.
- Verbeterde digitale signaalverwerking.
- Hoogwaardige geluidsweergave met diepere, rijkere lage tonen.
• Allerlei functies zoals Digital Terrestrial Television (digitale televisie van een aardse zender - meer TV-kanalen, EPG, etc).
• 3 SCART aansluitingen.
- Accepteert meer digitale invoerapparaten met 3 HDMI.
- Veel verschillende aansluitingen voor een enorm scala aan audiovisuele apparatuur.
- Functie Foto-ingang met Diavoorstelling.
• Voorzien van een SD kaartsleuf.

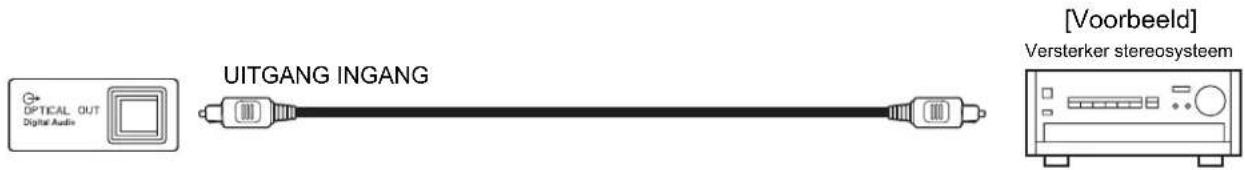

- Optisch audio uit geïnstalleerd.
• Gemakkelijk in-beeld display (OSD) menusysteem aan te sturen via de afstandsbediening.
- Lager stroomverbruik met de stroomspaarstand.
- Gemotoriseerd draaien van het scherm (alleen voor 50-inch modellen).
- Neem tv-programma's op en speel ze weer af met de ingebouwde harde schijf.
- Capaciteit voor 2000 pagina's Teletekst.

MEEGELEVERDE TOEBEHOREN

Controleer voor installatie of alle onderstaande accessoires inderdaad zijn meegeleverd. Als er iets ontbreekt of beschadigd is, neem dan onmiddellijk contact op met uw dealer.

Handleiding

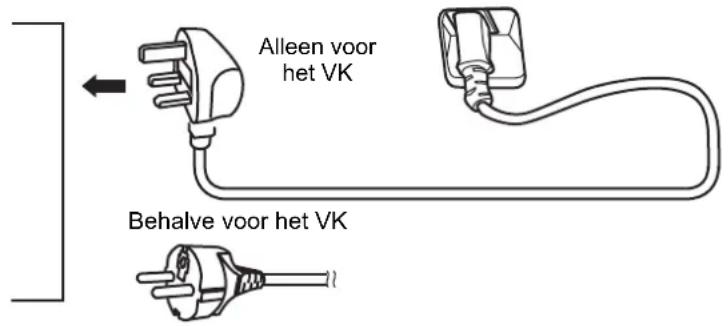

Netsnoer

Alleen voor het VK

Behalve voor het VK

* Het type meegeleverde stekker hangt af van het model.

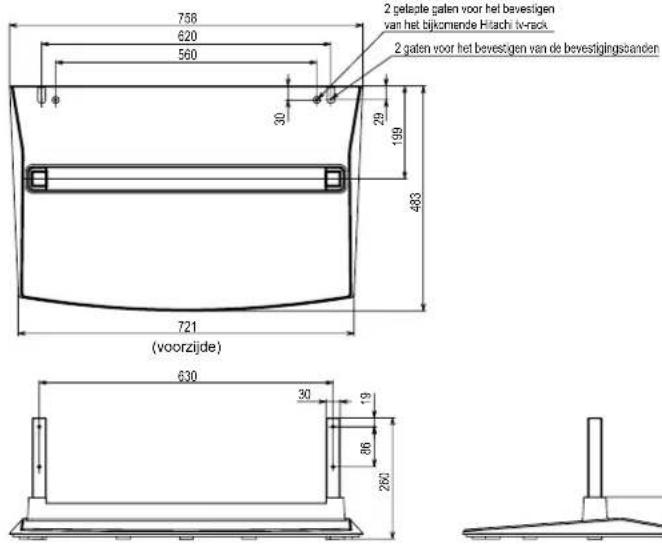

Standaard of voet (alleen voor het 60-inch model) TS01G60KE

Zie de handleiding van de Standaard voor de installatie.

Optioneel:

Luidsprekersysteem (alleen voor het 60-inch model) SP01G60E

* Zie de handleiding van het Luidsprekersysteem voor de installatie ervan.
* Gebruik uitsluitend het exclusief voor deze televisie ontworpen optionele Luidsprekersysteem (SP01G60E). Gebruik van andere luidsprekers kan leiden tot storingen en defecten.

NAMEN VAN DE ONDERDELEN

Hoofdtoestel

Voorpaneel

50-inch model

① Kast
② Paneel
③ Afstandsbediening ontvanger
④ Opname/Timer indicatorlampje
⑤ Aan/uit indicatorlampje
⑥ Hoofdschakelaar (primaire stroomschakelaar aan de onderkant)
⑦ Bedieningspaneel en ingangsaansluiting aan de voorkant
⑧ Standaard
⑨ Luidspreker (Optioneel voor 60-inch modellen)

Achterpaneel

① Aansluitingenpaneel (aansluiten externe apparatuur)
② Netstroomaansluiting
③ Handgrepen
④ Aansluitingen voor de luidsprekerbedrading op de televisie
⑤ Aansluitingen voor de luidsprekerbedrading op de luidspreker

- Raadpleegt u alstublieft de handleiding van het luidsprekersysteem omtrent de installatie daarvan.

- Raadpleeg de bladzijden 20 - 28 voor gedetailleerde informatie omtrent de aansluitingen.

NAMEN VAN DE ONDERDELEN (vervolg)

Bedieningspaneel (inclusief ingangsaansluitpunten voor)

A Druk het middelste onderste deel van de voordeur in om de voordeur te ontgrendelen.
B Trek de bovenkant van de klep naar beneden.

A Druk het middelste onderste deel van de voordeur in om de voordeur te ontgrendelen.
B Til de onderkant van de deur op.

! PAS OP

* voor 60-inch model

- Steek uw vingers niet in de kier van de geopende voordeur. Als uw vingers bekneld raken achter de voordeur, kunt u gewond raken.

① Ingangsaansluitpunten voor

② Stop/Weergavetoets

③ Rec toets (opnametoets)

④ Toets Menu/Return

⑤ Toets Ingangskeuze/OK

⑥ Toets Volume lager/

⑦ Toets Volume hoger/▶

⑧ Toets Kanaalnummer lager/▼

⑨ Toets Kanaalnummer hoger/▲

⑩ Toets Aan/uit

NAMEN VAN DE ONDERDELEN (vervolg)

Afstandsbediening

TV/DTT DVD SAT INPUT AV1 AV2 AV3 1 2 3 AV4 AV5 HDMI1 4 5 6 HDMI2 HDMI3 RGB 7 8 9 0 I/II P MENU GUIDE (SnowView) RETURN FUNCTION TIME SHIFT TITLE LIST REC MODE SHOWVIEW HITACHI

① Aan/uit 29
② Apparaatkeuze (TV/DTT, DVD, SAT) 33, 94

Gebruik deze toetsen om het apparaat te selecteren (TV/DTT, DVD of SAT) dat u met deze afstandsbediening wilt bedienen. De geselecteerde toets knippert één keer. Normaal gesproken kunt u gewoon "TV/DTT" selecteren.

Druk op deze toetsen om direct een TV-programma te selecteren. U kunt deze toetsen ook gebruiken wanneer u de invoermodus wijzigt.

④ Stilstaand beeld/Multi-modus [Vasthouden] 78, 83 \~ 85
⑤ CHI/II 77, 92

Dit is uitsluitend voor de A2/NICAM-modus voor TV-audio. Druk ook op deze toets om Audiotaal te selecteren in DTT-modus.

⑥ Volume hoger/lager 32
⑦ Kleur [Kleur] 78, 79
⑧ TV/Text [TV⇔Text] 78, 79

Hiermee schakelt u tussen de TV-modus en de st-modus.

⑨ Tijd [Annul] 78

Druk op deze toets om de tijd op het beeldscherm aan te geven bij weergave van een analoog TV-programma op het scherm.

⑩ Menu 35 \~ 49

Druk op deze toets om het hoofdmenu te selecteren.

Druk op deze toets om het Functiemenu te en. 50 \~ 54

⑭ Pauze/TIME SHIFT*
⑮ Weergeven*
⑯ Snel vooruit en terug*
⑰ Opname*
⑱ TITLE LIST*
⑲ Oproepen 34

Druk op deze toets om de status van het signaal weer te geven.

⑳ Beeldmodus 42

Telkens wanneer u deze toets indrukt, kunt u de volgende modus wijzigen. Dynamisch→Natuurlijk→Cinema

②1 Draaien (met standaard) 91

Deze functie dient om de TV te draaien. Selecteer met de cursortoets de hoek waarover u de TV wilt draaien.

Dit is niet beschikbaar voor het 60-inch model.

NAMEN VAN DE ONDERDELEN (vervolg)

Afstandsbediening (vervolg)

⑳ Ingangskeuze 33

Met deze toets kunt u de ingangsmodus wijzigen.

②3 Multibeeld 78, 83, 84

Druk op deze toets om het beeld in de multibeeldmodus te zetten. Druk nogmaals op deze toets om de normale weergave te hervatten.

②4 Kanaalnummer hoger/lager [Paginakeuze] 31, 78

⑲ Dempen 32

②6 [Onthullen] 78

⑳ DVB Taal voor de ondertiteling [Ondertitel] 77 \~ 79

Met deze toets kunt u terugkeren naar het vorige menu.

③0 Stop*

③1 Overslaan*

③2 Weergave van foto's / 30 seconden overslaan* 86 \~ 90

Druk op deze toets om foto's van een digitale fotocamera, USB kaartlezer of SD (MMC) kaart weer te geven en te bedienen.

③3 REC MODE (Opnamefunctie) / 10 seconden terug*

OPMERKING

• De functies die met [ ] zijn aangegeven zijn alleen voor Teletekst-modus. Zie 78, 79.
• De functies met een * zijn voor het bedienen van de ingebouwde harde schijf. Zie de bladzijden 55 \~ 69.

Inzetten van batterijen in de afstandsbediening

Deze afstandsbediening werkt op 2 "AA" formaat batterijen.

1. Open het deksel van het batterijvak.

- Schuif het deksel van het batterijvak aan de achterkant in

de richting van de pijl en verwijder het deksel.

2. Zet de batterijen in het vak.

- Doe 2 "AA" formaat batterijen (meegeleverd) in het vak en let er op dat de polen van de batterijen in de richting wijzen van de bijbehorende aanduidingen in het batterijvak.

er n Openingen et Mitstekende

3. Doe het deksel van het batterijvak weer dicht.

- De uitstekende delen op de achterkant moeten goed in de openingen worden geplaatst. Schuif het deksel van het batterijvak in de richting van de pijl totdat het deksel vastklikt.

Uitstekende delen

Omgaan met de afstandsbediening

Gebruik de afstandsbediening binnen ongeveer 5 m vanaf de sensor op het toestel zelf en binnen een hoek van 30 graden aan beide kanten van de sensor.

Binnen 30 graden Ongeveer 3 m Binnen 30 graden Ongeveer 3 m Binnen circa 5 m

PAS OP

Bij onjuist gebruik kan corrosie en batterijlekkage optreden, hetgeen kan leiden tot persoonlijk letsel en/of schade aan eigendommen, en brandgevaar.

• Gebruik in de afstandsbediening geen oude en nieuwe batterijen door elkaar.
• Vervang alle batterijen in een apparaat tegelijkertijd.
• Verwijder de batterijen wanneer u de afstandsbediening langere tijd niet zult gebruiken.

Om storingen te voorkomen dient u de onderstaande instructies te volgen en dient u op de juiste wijze om te gaan met de afstandsbediening.

• Laat de afstandsbediening niet vallen en zorg dat deze geen stoten incasseert.
• Zorg ervoor dat er geen water of andere vloeistof op de afstandsbediening wordt gemorst.
• Leg de afstandsbediening niet op iets nats.
• Leg de afstandsbediening niet in de zon of bij warmtebronnen.

VOORBEREIDING (vervolg)

Wees voorzichtig bij het verplaatsen van het hoofdtoestel

50-inch model:

- Omdat dit product zwaar is, zijn er altijd twee personen nodig om het veilig te kunnen verplaatsen. Houd het toestel vast aan de handgrepen op het achterpaneel.

60-inch model:

• Omdat dit product zwaar is, zijn er altijd minstens vier personen nodig om het veilig te kunnen verplaatsen.
• Om te voorkomen dat de luidspreker beschadigd raakt, moet u deze demonteren van het toestel voor u het toestel gaat verplaatsen.
• Gebruik de handgrepen niet voor andere doeleinden dan om het toestel met de handen vast te kunnen houden. Maak de handgrepen niet los en bevestig ze ook niet op andere plekken, bijvoorbeeld aan schroefgaten voor de wandbevestiging, voor de luidspreker enzovoort.

Let op: Gebruik de handgrepen niet om het toestel ergens aan vast te maken bij de installatie, of om te voorkomen dat het toestel omvalt. Als de handgreep los komt kan dit leiden tot persoonlijk letsel doordat het toestel komt te vallen.

50-inch model

Veiligheidsvoorzorgen bij het installeren van het hoofdtoestel

Lees naast deze bladzijde ook de VOORZORGEN VOOR DE VEILIGHEID (bladzijde 4 t/m 8) zorgvuldig door.

• In de illustraties in deze handleiding wordt de standaard gebruikt.
• Gebruik bij installatie van het 60-inch model de standaard (TS01G60KE) en het los verkrijgbare luidsprekersysteem (SP01G60E). Raadpleegt u tevens de handleidingen van de standaard en de luidspreker.

Gebruik bij het installeren van het hoofdtoestel de opgegeven bevestigingen voor optimale prestaties en veiligheid. Wij aanvaarden geen verantwoordelijkheid of aansprakelijkheid voor persoonlijk letsel of zaakschade als gevolg van het gebruik van andere bevestigingen of een ondeugdelijke installatie.

Voor wat betreft de installatie-instructies verwijzen we u naar de gebruikershandleidingen voor de bevestigingseenheden: voor muur en plafond.

Neem contact op met uw plaatselijke dealer indien u gebruik wilt maken van de wand- of plafondbevestigingen, om een gekwalifi ceerde installateur de installatie te laten verrichten. Probeer het toestel in geen geval zelf te installeren. Dit kan leiden tot letsel of schade.

Laat voldoende ruimte vrij rond dit toestel om te voorkomen dat de interne temperatuur te hoog oploopt en om de draaifunctie veilig te kunnen gebruiken (indien uw TV gemotoriseerd kan draaien).

Zorg ervoor dat geen van de ventilatie-openingen geblokkeerd wordt.

Installeer het toestel niet in een te krappe ruimte, zoals in een kast of doos.

Laat tenminste 10 cm ruimte vrij aan beide zijden van het toestel en laat minstens 30 cm vrij tussen de bovenkant van het toestel en de muur.

*1 Zonder gemotoriseerd draaien: Laat tenminste 10 cm ruimte vrij achter het toestel.
*2 Met rotatiefunctie: Zorg voor ten minste 32 cm ruimte rond dit toestel zodat het ongehinderd kan draaien.

Zie bladzijde 91 voor de functie voor het gemotoriseerd draaien.

* De draaifunctie is niet mogelijk met het 60" model.

Maatregelen om omvallen van het toestel te voorkomen

Installeer het toestel op een stabiele plek en neem maatregelen om te voorkomen dat het toestel omvalt.

Vastmaken aan een wand of pilaar

Gebruik in de handel verkrijgbare draden, kettingen en klemmen om het toestel vast te maken aan de wand of een pilaar.

(voor 60-inch model)

WAARSCHUWING

Gebruik de handgrepen in geen geval om het toestel aan op te hangen. Dit kan leiden tot persoonlijk letsel als de handgrepen afbreken en het toestel valt.

Gebruik de handgrepen in geen geval om het toestel vast te maken aan de wand of een balk o.i.d. Als de handgrepen losraken kan het toestel vallen, hetgeen kan leiden tot persoonlijk letsel.

Vastmaken aan het plafond

Gebruik in de handel verkrijgbare draden, kettingen en klemmen om het toestel vast te maken aan het plafond.

OPMERKING

• Neem voor meer informatie over het bevestigen van het toestel contact op met uw dealer.
• Zorg dat een eventuele veiligheidsdraad of ketting genoeg speling heeft om gebruik te maken van de gemotoriseerde draaifunctie.
• Installeer het toestel op een daarvoor geschikte plek, waar het voor niemand gevaar kan opleveren en waar niemand zich er tegen kan stoten, hetgeen zou kunnen leiden tot persoonlijk letsel of schade aan de Plasma TV.

AANSLUITINGEN

Plaatsing aansluitingen

[50-inch model]

① Netstroomaansluiting
② Antenne-aansluiting
③ AV1
④ AV2
⑤ AV3
⑥ AV4
⑦ Monitor uitgang
⑧ Alleen voor gebruik door servicepersoneel
⑨ Alleen voor gebruik door servicepersoneel
⑩ Aansluiting gemotoriseerd draaien (zie bladzijde 91)
* Dit is niet beschikbaar voor het 60-inch model.
⑪ Optisch uit (Digitaal audio)
⑫ HDMI 2
⑬ HDMI 3
⑭ Algemene interfacesleuf
⑮ Pc-aansluiting
⑯ Ministereo voor audio
⑰ Subwoofer

Voor

⑱ AV5
⑲ Hoofdtelefoon-aansluiting
⑳ HDMI 1
②1 SD Geheugenkaartsleuf
② Foto-ingangsaansluiting

Achterkant

① Netstroomaansluiting
② Antenne-aansluiting
③ AV1
④ AV2
⑤ AV3
⑥ AV4
⑦ Monitor uitgang
⑧ Alleen voor gebruik door servicepersoneel
⑨ Alleen voor gebruik door servicepersoneel
⑩ Optisch uit (Digitaal audio)
⑪ HDMI 2
⑫ HDMI 3
⑬ Algemene interfacesleuf
⑭ Pc-aansluiting
⑮ Ministereo voor audio
⑯ Subwoofer

Voor

⑰ AV5
⑱ Hoofdtelefoon-aansluiting
⑲ HDMI 1
⑳ Foto-ingangsaansluiting
②1 SD Geheugenkaartsleuf

AANSLUITINGEN (vervolg)

Aansluitprocedure

Dit toestel is uitgerust met allerlei aansluitingen. Volg de onderstaande stappen voor het maken van aansluitingen. Zet eerst de Hoofdschakelaar uit voor u externe apparatuur gaat aansluiten.

1. Sluit het netsnoer aan op het achterpaneel.
2. Sluit de antenne aan.
3. Sluit eventuele externe apparatuur aan.
4. Doe de stekker in het stopcontact.

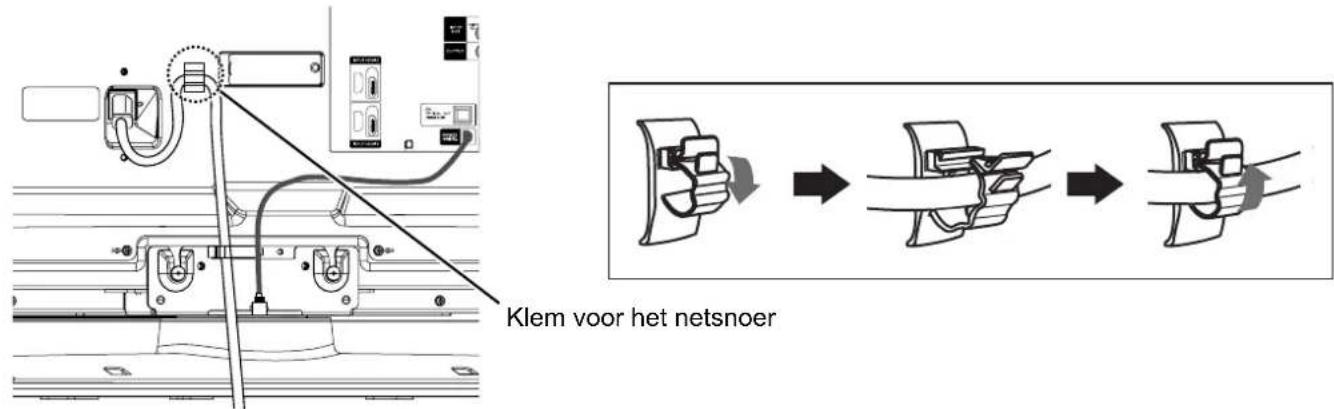

1. Aansluiten van het netsnoer op het achterpaneel

Sluit het netsnoer aan op het toestel.

* U mag de stekker pas in het stopcontact doen nadat alle aansluitingen en verbindingen klaar zijn.

2. Sluit de antenne aan.

U kunt op twee manieren de antenne aansluiten.

• Wanneer u geen andere externe apparatuur heeft: Verbind de antennedraad direct met de bijbehorende aansluiting op het achterpaneel.

• Wanneer u één of meer externe apparaten wilt aansluiten:

• Gebruik RF-kabel voor de verbindingen tussen uw overige apparatuur en de antenne.

• Verbind de antennedraad met de antenne-aansluiting op de externe apparatuur, bijvoorbeeld een videorecorder.

• Verbind de 'Out' aansluiting van het eerste apparaat met de 'In' aansluiting van het volgende apparaat door middel van de RF-kabel.

• Sluit daarna de apparatuur via 'Out' aan op "ANT" op het aansluitpunt van het plasmascherm.

OPMERKING

• Als analoge en digitale signalen afkomstig zijn van aparte antennes, gebruik dan een mixer en RF-kabel naar de antenne-aansluiting om beide signalen te kunnen ontvangen.

Voorzorgen bij het aansluiten van de antenne

• Gebruik een coaxkabel die vrij is van interferentie om de antenne aan te sluiten.
• Gebruik liever geen binnenantenne, want deze zijn gevoelig voor interferentie (storing). U kunt het beste een buitenantenne gebruiken.
• Als er storende beeldruis optreedt, dient u een dubbel afgeschermde kabel (niet meegeleverd) te gebruiken als RF-kabel om de storing te verminderen.

AANSLUITINGEN (vervolg)

Aansluitprocedure (vervolg)

3. Aansluiten van externe apparatuur

• Aansluitingen aan de achterkant

AV1 kan worden verbonden met apparatuur met Composiet/S-Video/Audio ingangsaansluitingen en Composiet/Audio uitgangsaansluitingen. Er wordt ondersteuning geboden voor zowel analoge als digitale uitgangssignalen.

Als er een STB (decoder of ander extra kastje) is aangesloten op AV1 in Frankrijk, zullen sommige Betaal-tv beelden worden gedecodeerd door het signaal opnieuw te verzenden (Ingang/Uitgang).

OUTPUT Composiet/Audio UITGANG INGANG [Voorbeeld] Videorecorder (Opname-apparatuur)

Wanneer Beeldtimer is ingeschakeld, wordt het actieve programma uitgevoerd via AV1. Zie 74 voor Beeldtimer.

AV2 en AV3 kunnen worden verbonden met apparatuur met Composiet/RGB/Audio ingangsaansluitingen en Composiet/Audio uitgangsaansluitingen.

INPUT Composiet/RGB/Audio INGANG UITGANG [Voorbeeld] Videorecorder DVD-speler/recorder Set-Top Box

OUTPUT Composiet/Audio UITGANG INGANG [Voorbeeld] Videorecorder (Opname-apparatuur)

AANSLUITINGEN (vervolg)

Aansluitprocedure (vervolg)

AV4 kan worden verbonden met apparatuur met Component of Composiet uitgangsaansluitingen. Bij gebruik als Composiet aansluiting, mogen er geen stekkers worden aangesloten op PB of PR.

INPUT AV4 INGANG UITGANG [Voorbeeld] Videorecorder DVD-speler/recorder Set-Top Box

Als uw externe apparatuur is voorzien van Component aansluitingen, verdient een verbinding via de COMPONENT aansluitingen de voorkeur vanwege de betere beeldkwaliteit.

OPMERKING

- Tijdens opname van een externe signaalbron kan AV4 niet worden geselecteerd.

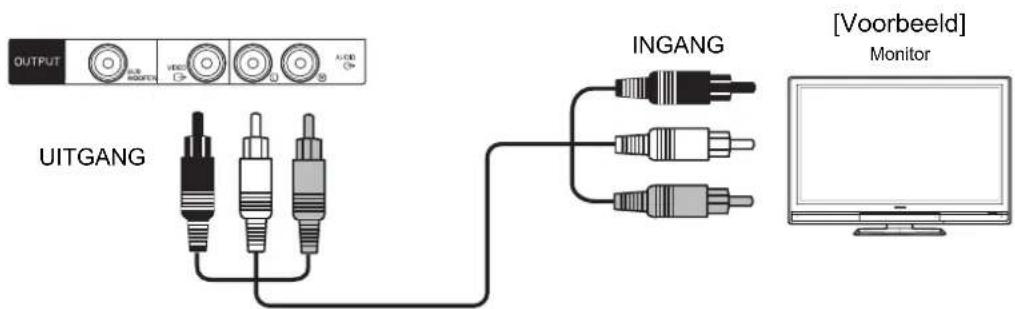

Monitor uit kan worden gebruikt om dezelfde beelden als op het hoofdtoestel weer te laten geven via een ander beeldscherm.

Wanneer deze uitgangsaansluiting is verbonden met een extern beeldscherm met een 75 Ohm aansluiting, kunnen de beelden van de Composiet aansluitingen (AV1-5) of het RF-signaal worden weergegeven op het externe beeldscherm.

OUTPUT UITGANG INGANG [Voorbeeld] Monitor

OPMERKING

- Video-uitvoer is niet beschikbaar via component- of HDMI/RGB-ingang.

Optisch uit (Digitale audio) Deze aansluiting wordt aangesloten op Dolby® Digital en PCM-compatibele audio-apparatuur, zoals een audioversterker.

OPTICAL OUT Digital Audio UITGANG INGANG [VOORbeeld] Versterker stereosysteem

AANSLUITINGEN (vervolg)

Aansluitprocedure (vervolg)

De HDMI 2 en 3 aansluiting kan worden aangesloten op de apparaten met een HDMI-uitgang. Als het externe apparaat DVI-uitvoer heeft, is deze beschikbaar met een HDMI-DVI-kabel. Wanneer u de HDMI-DVI-kabel gebruikt, sluit deze dan aan op de audio-aansluiting naast de HDMI-ingangsaansluiting.

Raadpleeg 26 omtrent de HDMI1 aansluiting aan de voorkant.

INPUT AUDIO INGANG UITGANG [VOORbeeld] Videorecorder INPUT HDMI 2 (Mini-stereostekker) (HDMI) of (DVI) (DVI) HDMI SET-Top Box INPUT HDMI 3 (HDMI) (HDMI)

Informatie

HDMI (High Defi nition Multimedia Interface) is een op de toekomst gerichte multimedia I/O aansluiting. Er wordt slechts één enkele kabel gebruikt voor alle video-/audio-/bedieningssignalen, waardoor het aansluiten van apparatuur een stuk vereenvoudigd wordt.

Bovendien zorgen de digitale signalen voor signaaloverdracht zonder kwaliteitsverlies.

Er zijn drie HDMI-aansluitingen aan de zij- en achterkant.

Als uw externe apparatuur is voorzien van een HDMI aansluiting, verdient een verbinding via de HDMI aansluitingen de voorkeur vanwege de betere beeld- en geluidskwaliteit.

OPMERKING

Als het signaalformaat 1080p is, gebruik dan een kabel van minder dan 5 meter.

De algemene interfacesleuf (Common Interface) stelt u in staat via losse modules of kaarten te profiteren van Betaal-tv programma's.

Voordat u de module aanbrengt, moet de stroom worden uitgeschakeld. Voer daarna de module door de klem geheel de gleuf in. Zorg dat u deze correct aanbrengt. Raadpleeg bladzijde 51 voor meer details hieromtrent.

Klem Gemeenschappelijke interfacesleuf Common Interface Module

AANSLUITINGEN (vervolg)

Aansluitprocedure (vervolg)

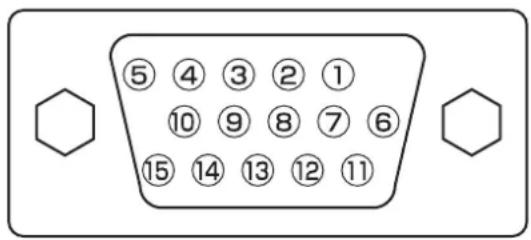

De PC aansluiting (D-sub 15 pens) kan worden aangesloten op een pc en is geschikt voor analoge RGB signalen. Sluit ook op de audio-aansluiting aan naast de PC-aansluiting (RGB).

INGANG UITGANG (Mini-stereostekker) of [VOORbeeld]

De Sub Woofer aansluiting kan diepe bastonen produceren in combinatie met een externe luidspreker met een ingebouwde versterker. [Voorbeeld]

OUTPUT UITGANG INGANG of

- Aansluitingen aan de voorkant

Omdat de volgende aansluitingen zich aan de voorkant van het toestel bevinden kunt u hierop gemakkelijk tijdelijk extra apparatuur aansluiten en de aansluitingen op het achterpaneel voor meer permanente verbindingen reserveren.

Hoofdtelefoon

Wanneer "Hoofdtelefoon selectie" in het Geluidsmenu wordt ingesteld op "H.Telefoon", wordt de audio van de luidspreker gedempt wanneer de hoofdtelefoon wordt aangesloten op deze aansluiting. Zie 49.

AANSLUITINGEN (vervolg)

Aansluitprocedure (vervolg)

AV5 kan worden verbonden met apparatuur met S-Video en Composiet uitgangsaansluitingen.

S-VIDEO VIDEO L/MONO R AUDIO INPUT AV5 INGANG UITGANG [Voorbeeld] Videorecorder Camcorder DVD-speler/recorder Spelcomputer

Als uw externe apparatuur is voorzien van S-Video aansluitingen, verdient een verbinding via de S-Video aansluitingen de voorkeur vanwege de betere beeldkwaliteit.

OPMERKING

Als zowel S-video- als video-ingangsaanslitingen van AV5 tegelijkertijd worden aangesloten, krijgt S-video voorrang.

De HDMI 1 aansluiting kan worden aangesloten op de apparaten met een HDMI-uitgang. Als het externe apparaat DVI-uitvoer heeft, is deze beschikbaar met een HDMI-DVI-kabel. Wanneer u de HDMI-DVI-kabel gebruikt, sluit deze dan aan op de audio-aansluiting aan de achterkant naast de HDMI-ingangsaansluiting. Zie 24 voor informatie over HDMI 2 en HDMI 3 aansluiting aan de achterzijde.

OPMERKING

Als het signaalformaat 1080p is, gebruik dan een kabel van minder dan 5 meter.

AANSLUITINGEN (vervolg)

Aansluitprocedure (vervolg)

De PHOTO INPUT aansluiting kan via een USB-kabel worden verbonden met een digitale camera of een USB geheugenkaartlezer. Raadpleeg voor details de Foto-weergavefunctie zoals besproken op de bladzijden 86 t/m 90.

PHOTO INPUT DC5V 500mA INGANG UITGANG [Voorbeeld] Digitale camera USB kaartlezer

OPMERKNG
Deze aansluiting biedt geen ondersteuning voor andere USB-apparatuur, zoals USB geheugensticks. Sluit u daarom dergelijke apparatuur niet aan.

De SD geheugenkaartsleuf (SD MEMORY CARD) kan worden gebruikt in combinatie met de Foto-weergavefunctie en een SD (of MMC) geheugenkaart met geschikte foto's erop. Raadpleeg voor details de Foto-weergavefunctie zoals besproken op de bladzijden 86 t/m 90.

4. De stekker in het stopcontact steken

Sluit het netsnoer pas aan nadat alle andere verbindingen tot stand zijn gebracht. (Afhankelijk van het land kan de stekker er anders uitzien dan op de afbeelding.)

Alleen voor het VK Behalve voor het VK

! PAS OP

• Gebruik uitsluitend het meegeleverde netsnoer.
• Gebruik geen andere netspanning dan het aangegeven voltage (220-240 V, 50 Hz wisselspanning). Doet u dit toch, dan kunnen brand of elektrische schokken het gevolg zijn.
• De plasma televisie maakt gebruik van een netsnoer met drie draden, waarvan één wordt gebruikt voor de aarding. Zorg er daarom voor dat het netsnoer wordt aangesloten op een geaard stopcontact en zorg ervoor dat dit goed geaard is. Als u een stroomadapter of stekkeradapter gebruikt, dient u eveneens een geaard stopcontact te gebruiken of ervoor te zorgen dat een eventuele aparte aarddraad goed geaard is.
• Er moet een verbinding met een kabeldistributiesysteem worden verzorgd via een galvanische isolator.
• Zorg ervoor dat beide uiteinden van het netsnoer gemakkelijk bereikbaar zijn.
• Als u het netsnoer vervangt, gebruik dan een goedgekeurd netsnoer dat voldoet aan de veiligheidsnormen die gelden in uw gebied.

AANSLUITINGEN (vervolg)

Aansluitprocedure (vervolg)

Informatie

- Vastmaken van het netsnoer en de bedrading

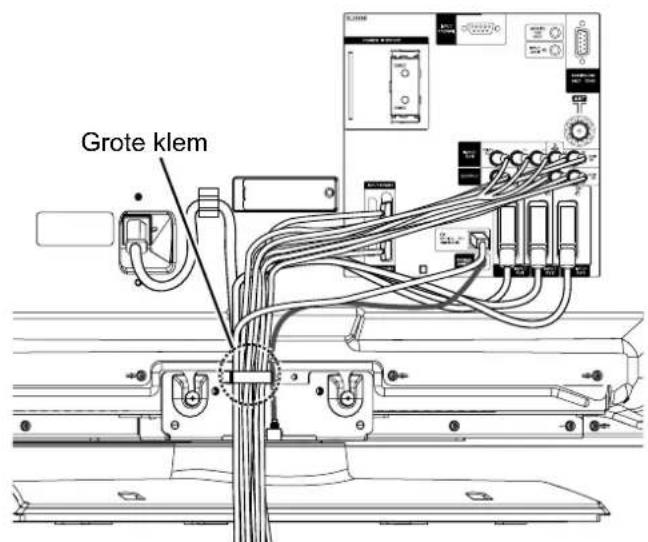

Stap 1. Vastzetten van het netsnoer

Nadat u het netsnoer heeft aangesloten op het achterpaneel, dient u het vast te zetten met de klem.

Klem voor het netsnoer

Zet alle bedrading samen met het netsnoer vast met behulp van de grote klem.

Grote klem

• Het soort grote klem hangt mede af van het model televisie.
• Trek de bedrading niet te strak wanneer u deze vastzet met de draadbinders.

Borging grote klem:

[50-inch model]

• Instellen

Duw de klem in de richting van de pijl.

- Losmaken

Verdraai de knop en trek deze in de richting van de pijl.

[60-inch model]

- Instellen

Duw de klem in de richting van de pijl totdat de klem vastklikt.

- Losmaken

Verdraai de knop en trek deze in de richting van de pijl.

BASISBEDIENING

Aan en uit zetten

Zet eerst de Hoofdschakelaar van het toestel aan. Controleer of het netsnoer correct is aangesloten en of de stekker inderdaad in het stopcontact zit.

Aan/uit indicatorlampje Opname/Timer indicatorlampje Hoofdschakelaar (aan de onderkant) Aan/uit toets • Zo zet u het toestel aan: 1. Druk op de Hoofdschakelaar op het toestel zelf. • De Aan/uit indicatorlampje gaat nu rood branden (uit/standby)

1. Druk op de Aan/uit toets op het bedieningspaneel of de afstandsbediening.

- Het Aan/uit indicatorlampje wordt nu blauw, en het beeld wordt weergegeven op het scherm.

- Zo zet u het toestel uit:

1. Druk nog eens op de Aan/uit toets op het bedieningspaneel of de afstandsbediening.

- Het beeld verdwijnt van het scherm en het Aan/uit indicatorlampje wordt weer rood (uit/standby).

1. Druk eventueel de Hoofdschakelaar in om de stroomvoorziening van het toestel volledig te onderbreken.

Betekenis van de kleuren van de indicator

Aan/uit indicatorlampje status Aan/uit status Aan/uit toets status
Uit Uit Hoofdschakelaar → Uit
Rood Uit/standby		Hoofdschakelaar → AanAan/uit toets → Uit
Blauw*1	Aan	Hoofdschakelaar → AanAan/uit toets → Aan
Knippert blauw	Stroomspaarstand*2	Hoofdschakelaar → AanAan/uit toets → Aan

Toestand Opname/Timer indicatorlampje	Opname/Timer status
Rood Bij opname
Oranje *3	Er is een Opnametimer of Beeldtimer ingesteld.
Groen Er is een Beeldtimer in werking

*1 Wanneer het toestel is aangezet, knippert het Aan/uit indicatorlampje even en licht dan op. Ook knippert het Aan/uit indicatorlampje wanneer u de afstandsbediening gebruikt. Als u niet wilt dat het lampje knippert, selecteert u "Uit" in "LED Modus" in het menu Configuratie. Zie 40 voor meer informatie.
*2 Zie "Stroomspaarstand" en "Wanneer de volgende meldingen op het scherm verschijnen" op de bladzijden 93 en 95 voor meer informatie.
*3 Het opname/timer indicatorlampje knippert oranje als de Opnametimer en Beeldtimer geen tijdinformatie bevat.

OPMERKING

• Zie "OPLOSSEN VAN PROBLEMEN" op de bladzijden 95 t/m 96 als er geen beeld op het scherm verschijnt, of als er zich andere problemen voordoen. De aanwijzingen in dit hoofdstuk helpen u eventuele problemen op te lossen.
• Nadat de functie is ingeschakeld, duurt het enkele tientallen seconden voordat de TV opstart. Wanneer "Aan" is geselecteerd in "Snelstartopties" in het menu Configuratie, kunt u de verwerkingstijd verkorten. Zie 40.
• Wanneer het Aan/uit toets staat (de waakstand of paraatstand), kunt u het alleen aan zetten met de Aan/uit toets.
• Zet het toestel niet snel achter elkaar herhaaldelijk aan en uit. Dit kan storingen veroorzaken.
• Als de stroom uitvalt terwijl het toestel gebruikt wordt, dient u de hoofdschakelaar uit te zetten om plotselinge stroompieken wanneer de stroomvoorziening weer wordt hersteld te voorkomen.

BASISBEDIENING (vervolg)

Gemakkelijke Instelling

Wanneer u de TV voor het eerst aanzet, geeft de TV automatisch de instellingen weer voor "Taal," "Doel" en "land (TV en DTT)." (Zie ook de bijgesloten Beknopte Snelgids.)

1. Op het eerste scherm dat verschijnt wordt u gevraagd de taal te kiezen van de TV-weergave.
2. Gebruik de toets Selecteer de gewenste taal in de lijst en druk op de toets OK.
3. Gebruik de toets ◀▶ om het doel voor de auto scan te selecteren.

1. Als u "TV" of "TV&DTT" kiest in "Doel", selecteer dan het land voor analoge scan met de toets ◀.
2. Als u "DTT" of "TV&DTT" kiest in "Doel", selecteer dan het land voor digitale scan met de toets ◀.

Voor het model ***XR01U:

Het land voor digitale scan wordt automatisch ingesteld op "Engeland," dat grijs wordt weergegeven (er kunnen geen andere landen worden geselecteerd)

1. Het scherm voor automatisch afstemmen verschijnt en uw TV gaat de zendfrequenties afzoeken naar kanalen en deze opslaan in de volgorde waarin ze worden aangetroffen.

Easy Setup English Svenska Français Norsk Deutsch Suomi Italiano Dansk Español Cesky Nederlands polski Eklnyvka Magyar Türkçe Slovensko Português Hrvatski Româná Select OK Enter Cancel

Gemakkelijke Instelling Doel TV&D TT TV Land Engoland DTT Land Engeland Verdergaan Annul Selecteren Anpassen Annul Dostenrijk / België / Kroatie / Tsjachië / Denemarken / Finland / Frankrijk Duitsland / Griekenland / Hongarije / Ijsland / Ierland / Italië / Luxemburg Nederland / Noorwegen / Polen / Portugal / San Marino / Slovakije / Slovenië Spanje / Zweden / Zwitserland / Turkija / Engeland / Oekralne

OPMERKING

- Als u deze instelling wilt wijzigen nadat u de gemakkelijke instelling hebt verricht, kunt u op de toets 📄 drukken en "Gemakkelijke Instelling" selecteren in het menu "Initiële Instelling" en de instellingen apart veranderen. (Zie 37.)

BASISBEDIENING (vervolg)

Kanalen kiezen

U kunt op 4 manieren kanalen kiezen: door één voor één de kanalen af te lopen, door direct het kanaalnummer in te voeren, door het kanaal van de kanalenlijst op het scherm te kiezen, of via de Elektronische Programma Gids (EPG).

Eén voor één de kanalen afl open

Druk op de toets op de afstandsbediening of op de toets Kanaalnummer hoger/lager op het bedieningspaneel om naar het volgende of vorige kanaalnummer op de lijst te gaan. De informatiebalk verschijnt in beeld wanneer er wordt overgeschakeld naar een ander kanaal. Raadpleeg bladzijde 76 voor meer informatie over de informatiebalk.

0 I/II + - × + - P MENU GUIDE

Toets Kanaalnummer hoger/lager

Kanalen kiezen van de kanalenlijst op het scherm

1. Druk op de toets op de afstandsbediening.
2. Selecteer "Kanaalbeheer" op het hoofdmenu om de kanalenlijst te zien.
3. Gebruik de toets om door de lijst te bladeren. Een voorbeeld van het geselecteerde kanaal wordt rechts bovenin het scherm getoond. Gebruik de +P toets om naar de volgende of vorige pagina te gaan.
4. Druk nog eens op de ☐ toets om naar het bij stap 3 laatst geselecteerde kanaal te kijken.

Kanaalbeheer Vrij 30 Nov 2007 TV Frankrijk

Ch Naam Status

1 048MHz Music 2 055MHz BG010 3 1/5MHz ATVCh 4 211MHz GTTCh 5 C21 VVCh3 6 511MHz HitTV 7 543MHz uTV2 8 623MHz News2 9 C22 News3 10 C23 Sport Verbergen Fijnregaling Enkale Scan Voledige Scan Instelling Scan Terug Pagina Wissen Overslaan Sorteren

Kanalen kiezen met het kanaalnummer

Voer het nummer zoals weergegeven in de kanalenlijst direct in met de cijfertoetsen op de afstandsbediening. U kunt ook kanalen selecteren die moeten worden overgeslagen. Er verschijnt een klein kader rechts boven in het scherm met daarin het ingevoerde nummer. De informatiebalk zal verschijnen wanneer er wordt overgeschakeld naar het ingevoerde kanaal. Als het ingevoerde nummer niet overeenkomt met één van de opgeslagen kanalen, zal automatisch het dichtstbijzijnde kanaal worden geselecteerd.

123 D

Gebruik van de Elektronische Programma Gids (EPG)

Druk op de toets of selecteer "Gids" in het menu Functie om het EPG-scherm te openen.

Op het EPG scherm wordt een lijst getoond met de opgeslagen kanalen (10 kanalen per scherm) met een omschrijving van de daarop uitgezonden programma's.

U verandert van kanaal door de toets in te drukken, daarna de toets en daarna de toets OK.

Zie bladzijde 73 voor details omtrent de Elektronische Programma Gids.

[Alleen DTT-modus]

Gids Vrij 30 Nov 2007 9:00 Dins 04 Dec Categorie: Alle kanalen Kanalen 9:00 9:30 10:00 10:30 B01 DTT-1 Natural Life Creative Live Morning News* B02 DTT-ch10 Morning News Morning News+ Small Town 3 DTT-ch03 Breakfast Time News+ 30 min news Cool 01 B12 116 DTT-ch08 Cool 00 Cool 01 One hour Morning Show 208 DTT-ch03 Sunrise Information A. B Smith Car Detector 10 Cinema Normal T Morning Movie Sea 20 Super20 Reset Morning Song Ball ABCDEF 30 Trains30 Traffic Information Headline News Shopping 00 40 News360 Headline News 15++ Big Game 50 Sports-5 15min Info. Yesterday Game Wide Electronics Dins 04 Dec 8:00 - 8:30 1003 DTT-ch03 30min News Selecteren Enter Terug Functie Pagina

OPMERKING

Het DTT-menu en beeld van MHEG-digitale teletekst (zonder beeld) kunnen niet tegelijk worden ondersteund. (Audio en beeld zijn beschikbaar.)

Hieronder volgen enige voorbeelden.

• Als het kwartbeeld op het scherm met de EPG of Kanalenlijst van MHEG digitale teletekst afkomstig is, kunnen deze beelden niet worden weergegeven.
• Als u probeert het menu weer te geven terwijl u MHEG digitale teletekst (zonder beeldweergave) bekijkt, is het teletekstschem niet beschikbaar.

BASISBEDIENING (vervolg)

Volume hoger/lager

1. Om het volume te verhogen dient u op de afstandsbediening op de + toets te drukken of op de Volume hoger toets op het bedieningspaneel.

- De volumebalk op het scherm zal nu een stukje naar rechts schuiven.

1. Om het volume te verlagen dient u op de afstandsbediening op de toets te drukken of op de Volume lager toets op het bedieningspaneel.

- De volumebalk op het scherm zal nu een stukje naar links schuiven.

Geluid uit

1. Om de geluidsweergave tijdelijk uit te schakelen dient u op de afstandsbediening op de ✗ toets te drukken.

- De geluidsweergave van het toestel wordt nu tijdelijk uitgeschakeld.

- De volumebalk wordt grijs terwijl het volume wordt gedempt.

1. Om de geluidsweergave te hervatten dient u nogmaals op de toets ✗ te drukken of op de toets Volume hoger op de afstandsbediening of het bedieningspaneel.

- De volumebalk wordt nu weer wit.

OPMERKING

- Wanneer de geluidsweergave tijdelijk is uitgeschakeld kunt u het volume verlagen met de ▶ toets.

Volume hoger/ lager toetsen Dempen toets (geluid uit)

Volume hoger toets Volume lager toets

Volumebalk

BASISBEDIENING (vervolg)

Ingang veranderen in DTT/TV/AV1\~5/HDMI1\~3/RGB

Er zijn allerlei manieren om de ingangsmodus te wijzigen zoals hieronder beschreven. Selecteer de gewenste manier.

● U kunt de DTT- en TV-modus direct selecteren.
Druk op de toets op de afstandsbediening. Telkens wanneer de toets wordt ingedrukt, wordt er geschakeld tussen de DTT-modus en de TV-modus.

- Geef de ingangsschakelbalk weer om de ingangsmodus te selecteren.

1. Druk op de toets INPUT op de afstandsbediening of de toets Ingangskeuze op het bedieningspaneel om de ingangsschakelbalk weer te geven.

2. Selecteer de ingangsmodus.

- Telkens wanneer de toets op de afstandsbediening of de toets Ingangskeuze op het bedieningspaneel wordt ingedrukt, wordt op het scherm de bijbehorende modus weergeven in volgorde.

U kunt ook tussen de twee ingangsmodi schakelen met de toets ◄ op de afstandsbediening of de toets Volume hoger /lager op het bedieningspaneel.

- Toetsen Ingangsmodus (AV1\~AV5, HDMI 1\~3 en RGB) Nadat de toets is ingedrukt, drukt u op de gewenste toets Ingangsmodus op de afstandsbediening.

Av1 @ Composit Invoetra Av1

Ingangskeuze toets Ingangsmodus toets

OPMERKING

- Tijdens opname van een externe signaalbron kan AV4 niet worden geselecteerd.

Volume lager toets Volume hoger toets Ingangskeuze toets

BASISBEDIENING (vervolg)

Ingangssignaal beeldscherm

De status van het ingangssignaal kan op het scherm worden getoond door op de toets op de afstandsbediening te drukken.

• Wanneer de Ⓞ toets opnieuw in de DTT-modus wordt ingedrukt wordt de informatiebalk weergegeven. Raadpleeg bladzijde 76 voor meer informatie over de informatiebalk.
• Het display verdwijnt na ongeveer 6 seconden.

TV ABTV 1.45 Kanaalnaam en TV-positie Geluid A2/NICAM-modus 30min.45 01h 59m.45 17.45 Uit-timer Aan-timer Huidige tijd*2

VIDEO AV1 (2) Component Ingangsmodus Signaalmodus Uit-timer Aan-timer 30min...# 01h 58m...# 17.45# Huidige tijd^2

RGB R62 H: 48.4kHz V: 50.1 dB Ingangsmodus Horizontale ingangsfrequentie Verticale ingangsfrequentie Uit-timer Aan-timer 38min 01h: 59m; 48 1745 Φ Huidige tijd*2

Oproeptoets TV/OTT DVD SAT INPUT AV1 AV2 AV3 1 2 3 AV4 AV5 HDMI1 4 5 6 HDMI HDMI RGB 7 8 9 0 I/II - + P - MENU GUIDE OK ACTION RETURN

*1 Als het programma speciale audiofuncties of ondertitelingsfuncties (DVB) heeft, kunnen er pictogrammen verschijnen. Zie 76 voor meer informatie.
*2 Als er een tijdsignaal wordt ontvangen via een DTT uitzending, of als er een tijd is ingesteld via "Timer", zal de huidige tijd worden getoond. Zie 50 voor meer informatie.

MENUBEDIENING

Gebruiken van het in-beeld display (OSD) menusysteem

Via het in-beeld menusysteem (OSD) heeft u toegang tot de diverse instellingen en functies van dit product. Er zijn twee instellingenmenu's, het Hoofdmenu en het Functiemenu. Druk zoals gebruikelijk op de toets MENU voor het Hoofdmenu en op de toets FUNCTION om het Functiemenu op te roepen.

- Basisbediening

MENU FUNCTION

1. Druk op toets / op de afstandsbediening of de toets Hoofdmenu op het bedieningspaneel van het toestel. Het Hoofdmenu / Functiemenu wordt weergegeven op het scherm zoals hier rechts is afgebeeld.
2. Druk op de teets om uw keuze te bevestigen. Het geselecteerde item wordt oranje weergegeven.
3. Gebruik de OK toets om het eerste onderdeel van het menuscherm te selecteren. Het geselecteerde menuscherm zal nu op het scherm verschijnen.
4. Gebruik de ⬆ toets om ingestelde waarden te wijzigen of bepaalde opties te selecteren. Druk op de ⬆ toets om het menu te verlaten.
5. Gebruik de ◀ toets om ingestelde waarden te wijzigen of bepaalde opties te selecteren. Druk op de OK toets om het menu te verlaten.
6. U verlaat het menu door de toets in te drukken (desnoods een aantal malen) en toets MENU.

OPMERK NG

• Het in-beeld menusysteem zal automatisch worden gesloten wanneer er ongeveer één minuut lang geen handeling wordt verricht.
• Als een item op een menu grijs is, betekent dit dat u dit item niet kunt selecteren of instellen.
• De menu-items aangegeven op 36 \~ 49 kunnen automatisch worden opgeslagen.

Menu Beeld Geluid Kanaalbeheer Configuratie Initiele Instelling Selecteren Enter Terug

Functiemienu ✓ Favoriet Zoek Programma ShowView Timer Vergrendelen & Noteren common interface Zoom Stop Timer Event

Hoofdmenu toets Functiemenu toets

Hoofdmenu toets

BEDIENING HOOFDMENU

Menu Initiele Instelling

Met dit menu hebt u toegang tot allerlei initiele instellingen.

De menu-items die zijn gemarkeerd met een * kunnen automatisch worden opgeslagen.

Initial Installing Kloureosystem AV Input RGB Input Onderhoud Software Disc-installation Vergrunde installed Show/View Kinsat Menu Leaf Getminderke Instelling Reset TV Installation Selecteren Enter Terug

Geselecteerde items Insteltip
Kleuren-systeem*	Systeem1			Breng geen wijzigingen aan in de oorspronkelijke instelling.(Systeem1: Europa/Azië, Systeem2: Zuid-Amerika)• Alleen voor Composiet en S-video ingangen.
	Systeem2
	AV1~AV5	Systeem1	Auto	Selecteer het kleurensysteem aan de hand van het ingangssignaal in kwestie.
			PAL	Selecteer in het algemeen [Auto] om alle signalen te ontvangen voor zowel Systeem1 als Systeem2.
			SECAM	Als het ingangssignaal teveel ruis bevat, als het signaalniveau te laag (te zwak) is, of als het systeem niet correct functioneert bij de [Auto] instelling, dan kunt u ook een bepaalde instelling kiezen op basis van het kleurensysteem van het ingangssignaal.• Alleen voor Composiet en S-video ingangen.
			NTSC4.43
			NTSC3.58
		Systeem2	Auto
			NTSC-M
			PAL-M
			PAL-N
AV Input	AV1Input*	S.Video		Selecteer op basis van het type AV1-ingangsaansluiting.De standaardinstelling is [Composiet]. Selecteer [S.Video] als u S-videobeelden wilt bekijken.
		Composiet
RGB Input	Auto. regeling			Automatisch instellen van de Horizontale positie, Verticale positie, Horizontale clock en Clock Fase.
				Druk op de ☑ toets om de automatische instelling te laten beginnen. De melding “Auto. Regeling” zal op het scherm verschijnen.
				Afhankelijk van het type signaal is het mogelijk dat de weergave niet optimaal kan worden ingesteld met deze functie. Stel in een dergelijk geval elk item met de hand in.
	Horizontale positie* -63~+63			Hiermee regelt u de horizontale positie van het beeld op het scherm.
				Wanneer de positie buiten het instelbereik ligt, zal het scherm magenta kleuren.
	Verticale positie* -31~+31			Hiermee regelt u de verticale positie van het beeld op het scherm.
				Wanneer de positie buiten het instelbereik ligt, zal het scherm magenta kleuren.
	Horizontale clock* -31~+31			Hiermee kunt u verticale strepen in het beeld minimaliseren.
	Clock Fase* 0~63			Hiermee kunt u het vervormen van letters en strepen in horizontale richting minimaliseren.
				U moet eerst de “Horizontale clock” aanpassen voor u de “Clock Fase” gaat bijstellen.
	Reset			Hiermee kunt u alle ingestelde waarden op dit menuscherm terugzetten op de oorspronkelijke fabrieksinstellingen.
	Ingangsniveau*		0.7V	Normaal gesproken kunt u [0.7V] kiezen.
			1.0V	Kies alleen voor [1.0V] wanneer het hele beeld te wit wordt.
	Frequentie weergave*		Uit	Hiermee bepaalt u of de pc-signaalfrequentie op het scherm moet worden weergegeven met de gegevens voor het ingangssignaal of niet.
			Aan
	WXGA Mode*		Uit	Deze functie werkt alleen met WXGA signalen.
				Selecteer “1280x768” wanneer een WXGA-signaal wordt weergegeven.
			1280x768	Raadpleeg de “Lijst met aanbevolen signalen” op bladzijde 102
	Verticale fi Iter*		Uit	Reduceert fl ikkeringen op het scherm indien ingeschakeld [Aan].
			Aan
	Frequency Modus		PC	Selecteer [Film] wanneer u bewegende beelden op de pc ziet
			Film

BEDIENING HOOFDMENU (vervolg)

Menu Initiele Instelling (vervolg)

Geselecteerde items Insteltip
Onderhoud Software	Upgrade(SD)		Hiermee voert u een TV-upgrade uit door gegevens te gebruiken van een SD-kaart.
	Upgrade(OAD)		Hiermee voert u een TV-upgrade uit door gegevens te downloaden van een uitzending (OAD).
	Automatische Upgrade*	Aanzetten	Als u “Aanzetten” selecteert, controleert de TV iedere nacht om 3 uur of er nieuwe software is.
		Uitzetten
	Auto Beeldafstelling*	Uit	Aan: Hiermee wordt de standaardinstelling van het beeld hersteld wanneer de TV aan/uit wordt gezet.
		Aan
	Demonstratiemodus	Uit	Deze functie wordt ter demonstratie in de winkel gebruikt en staat gewoonlijk op Uit.
		1
		2
Disc-instellingen	Miniatuurafb. 0-10min		Instellen van de tijd voor er een indexplaatje wordt aangemaakt.
	Hervatten	Uit	U kunt de weergave van het opgenomen programma laten beginnen vanaf de scène waar u de vorige keer gestopt bent als deze functie is ingeschakeld (Aan).
		Aan
	Herhalen	Uit	U kunt het opgenomen programma herhaaldelijk laten weergeven als deze functie is ingeschakeld (Aan).
		Aan
	HDD Stroombesparing	Uit	Deze functie reduceert het stroomverbruik van de harde schijf.
		Aan
	Formaat HDD		Met deze functie kunt u de harde schijf formatteren. Selecteer “Verdergaan” wanneer deze melding verschijnt als u de harde schijf wilt formatteren. Alle gegevens worden dan van de harde schijf gewist.
Vergrendelsleutel	Huidige Vergrendelsleutel		Hiermee kan de Vergrendelsleutel worden gewijzigd (nummer van 4 cijfers). De standaard Vergrendelsleutel is “0000”. Als u de Vergrendelsleutel bent vergeten, voer dan “7777” bij “Huidige Vergrendelsleutel” in om de sleutel opnieuw in te stellen.
	nieuwe slot sleutel
	Bevestigen
ShowView kanaal			Stel voor elke positie hetzelfde kanaalnummer in als voor GIDS kan. met ◀ of de Kanaal hoger/lager toets. Druk op OK om uw keuze defi nitief te maken nadat u het gewenste kanaalnummer heeft geselecteerd.
Menu Taal*			Hiermee kunt u via de toets ◀ een OSD-taal selecteren uit de volgende 19 talen: Engels/Frans/Duits/Italiaans/Spaans/Nederlands/Grieks/Turks/Portugees/Roemeens/Zweeds/Noors/Fins/Deens/Tsjechisch/Pools/Hongaars/Sloveens/Kroatisch
Gemakkelijke Instelling			Zie 30 voor meer informatie.
Reset TV instelling			Voor alle items kan de oorspronkelijke fabrieksinstelling worden hersteld door middel van de toets OK. (Alleen beschikbaar voor model ***XR01E.)

OPMERKING

• Wanneer Gemakkelijke Instelling is voltooid, worden de oorspronkelijke instellingen van de Kanalenlijst, Favoriete kanaal, Beeldtimer, Opnametimer en Kanaalvergrendeling hersteld. (De huidige instelling wordt gewist.)
• U kunt geen uitzending bekijken wanneer een upgrade wordt uitgevoerd. Afhankelijk van de inhoud van de software kan de upgrade enige tijd in beslag nemen.

Waarschuwing bij het formatteren van de harde schijf

• Ook een programma dat is beveiligd met Delete Lock zal worden gewist als de harde schijf wordt geformatteerd. Zorg ervoor dat u reservekopieën heeft op videoband of andere opslagmedia van belangrijke programma's voor u de harde schijf laat formatteren.
• Het duurt ongeveer 30 seconden om de harde schijf te formatteren en de harde schijf kan in die tijd niet voor iets anders worden gebruikt.
• Als de HDD Power Save spaarstand is ingeschakeld kan het langer duren voor de harde schijf opstart.

BEDIENING HOOFDMENU (vervolg)

Menu Kanaalbeheer (TV-modus)

Met dit menu kunt u de kanalenlijst controleren en toegang krijgen tot allerlei functies voor de TV-kanaalinstellingen. De menu-items die zijn gemarkeerd met een * kunnen automatisch worden opgeslagen.

Konzahleiner Vrg 30 Koe 2007 TV PONIKOS On Span Status 2 05MHz Music 3 05MHz DGC10 9 175MHz ATVCH 6 21MHz GTTCH 9 C21 WCS 9 51MHz HITV 9 543MHz mV2 10 823MHz News2 11 C22 News3 12 C23 Sport logVerbergen Fjogatling Enkek Scan Voltage Scan Instelling Scan Terug Página Wissen kursan Sognizin

Browsing Kansal Vtg 30 Nov 2007 Posits: 1 Fork: DUTON- Christensen Ann Kuern: DTT-C Geluidssystem BG Kleuringsystem SEGA Kil Da Overteam Lit OK Annual Selecteren Anpassen Invoyen Modus

Geselecteerde items			Insteltip
			Geef de kanalenlijst in TV-modus weer samen met aanpassingsfuncties, zoals het toevoegen of verwijderen van kanalen. (Zie 70.)Druk daarnaast op de toets OK om naar de paginaBewerking Kanaal te gaan zoals hieronder.
Bewerking Kanaal*	Positie		Hiermee geeft u het vooraf ingestelde positienummer (0~199) weer.
	Zoek	C	Selecteer de kanaalinvoermethode, waarbij een nummer van twee cijfers voor een zendkanaal [C] wordt ingevoerd, een nummer van twee cijfers voor S-band (CATV) [S], of een frequentie in drie cijfers [MHz], door de groene toets in te drukken.MHz: Gebruik de toets ◀️ voor hoger/lager.
		S
		MHz
	Ontstoren	Uit	Stel deze standaard in op Uit. Als u het beeld en geluid van een versleuteld kanaal (scrambled channel) wilt herstellen, stel deze optie dan in op Aan. Sluit een ontstoringseenheid aan op AV1.
		Aan
	Naam		1. Verplaats de cursor naar het eerste cijfer met de toets ▶ en selecteer een letter met de toets ↓ of een numerieke toets.2. Ga naar het volgende cijfer met de toets ▶.3. Druk op de toets OK wanneer u alle letters hebt ingevoerd.· Limiet: 5 tekens.De volgende tekens kunnen worden geselecteerd:"a"~"z", "0"~"9", "&", "." (punt), "+", "-", "*", "/", "!"; "A"~"Z", en " " (spatie).· Zie 39 voor de tekens die geselecteerd kunnen worden door de numerieke toetsen te gebruiken.· U kunt een teken verwijderen met de Rode toets.
	Geluidssysteem	BG	U kunt uit 5 verschillende standen kiezen voor het geluidssysteem.
		I
		DK
		L
		L'
	Kleurensysteem	Auto	U kunt uit 5 verschillende standen kiezen voor het kleurensysteem.
		PAL
		SECAM
		NTSC4.43
		NTSC3.58
	NR	Uit	De ruis op het scherm of de interferentie kan worden verminderd, vooral in de buurt van een zwak elektrisch veld.
		Aan
	Overslaan	Uit	Hiermee kunt u ongeregistreerde kanalen automatisch laten overslaan wanneer u kanalen kiest met de Kanaal hoger (+) en lager (-) toetsen.Indien ingeschakeld slaat deze functie automatisch kanalen over die niet beschikbaar zijn.
		Aan
	OK		Sla de wijzigingen op.
	Annul		Annuleer de wijzigingen.
Fijnregeling*	-56~+56		► : Frequentie verhogen.◄ : Frequentie verlagen.

BEDIENING HOOFDMENU (vervolg)

Menu Kanaalbeheer (DTT-modus)

Met dit menu kunt u de kanalenlijst controleren en toegang krijgen tot allerlei functies voor de DTT-kanaalinstellingen.

De menu-items die zijn gemarkeerd met een * kunnen automatisch worden opgeslagen.

Kanatinmethor VIR 30 kov 2007 DT: Alt diensen GENOAL CAN Jagen ANA Network Status 2 BDG100101 3 ATV-CHD3 10 Channel-1 20 Super20 40 News260 50 Sports-S 60 BITT-CY06 81 Tyr-CHD3 90 Trans30 101 News25 Signaakwelter:BD 0 100 Vorborgon Fertengling Enkefer Scan Volatige Scan Installing Scan OK RETURN

Esterking Kital Vng 30/Nov 2007 CAI 8 Kansstrumme 21 Mann 69425 Densit Trolate Oversam Utl Pengrendling Utl OK Ampasson Sylketal Signaalkwaliteft 60 0 100 Signaalsolitekt 70 0 100

Geselecteerde items Insteltip
			Geef de kanalenlijst in DTT-modus weer samen met aanpassingsfuncties, zoals het toevoegen of verwijderen van kanalen. (Zie 71, 72.)Druk daarnaast op de toets ok om naar de paginaBewerking Kanaal te gaan zoals hieronder.
Bewerking Kanaal*	Naam		1. Verplaats de cursor naar het eerste cijfer met de toets ▶ en selecteer de letter met de toets ◆ of een numerieke toets.2. Ga naar het volgende cijfer met de toets ▶.3. Druk op de toets OK wanneer u alle letters hebt ingevoerd.Limiet: 32 tekens.De volgende tekens kunnen worden geselecteerd:"a"~“z”, "0"~“9”, “&”, “.” (punt), “+”, “-”, “*”, “/”, “!”, “A”~“Z”,en “” (spatie).Zie hieronder voor de tekens die geselecteerd kunnenworden door de numerieke toetsen te gebruiken.Wanneer u tijdens het invoeren op de Groene toets drukt,wordt de spatie ingevoerd en schuiven de cijfers naar rechts.U kunt een teken verwijderen met de Rode toets.
	Overslaan	Uit	Hiermee kunt u ongeregistreerde kanalen automatischoverslaan wanneer u kanalen kiest met de toetsenKanaalnummer hoger (+) en lager (-).Indien ingeschakeld slaat deze functie automatisch kanalenover die niet beschikbaar zijn.Wanneer u “Aan” selecteert, wordt het kanaal als Favorietgeannuleerd wanneer het eerder was ingesteld als Favoriet.
		Aan
	Vergrendeling	Uit	Druk op de toets ◆ op de afstandsbediening om Vergrendelingaan of uit te zetten.Activeer deze functie door “Kanaalvergrendeling” van“Vergrendelen & Noteren” in het Functiemenu aan te zetten. Zie 51.
		Aan
	OK		Sla de wijzigingen voor Naam, Overslaan en Vergrendelen opdoor de toets OK in te drukken.Als u Vergrendeling wilt wijzigen, wordt u gevraagd deVergrendelsleutel in te voeren.
	Annul		Hiermee annuleert u de wijzigingen voor Naam, Overslaan en Vergrendelen.

De volgende tekens kunnen worden geselecteerd voor "Naam" door de numerieke toetsen te gebruiken.

1	— 1 & . +		- * / !
2	abc 2 ABC
3	def	3	DEF
4	ghi	4	GHI
5	jkl	5	JKL
6	mno	6	MNO
7	pqrs	7	PQRS
8	tuv	8	TUV
9	wxyz	9	WXYZ
0	—	0

BEDIENING HOOFDMENU (vervolg)

Menu Confi guratie

Via dit menu heeft u toegang tot instellingen voor het beschermen van uw paneel, voor het verminderen van het stroomverbruik en tot handige functies, zoals de instelling van DVB-ondertiteling.

De menu-items die zijn gemarkeerd met een

* kunnen automatisch worden opgeslagen.

Configuratie 1/2 Schembeweliging Schem wissen Zwarta bockland Stream sparsstand Standard room Ecc modus Sneistartopies Auto uit LED Modus Selectoren Enter Terug Configuration 2/2 Luminantie manager Paneimodus Standard Audio Engels Secundaire audio Engels Teledict Tool West-Europa Ondertitel Ain Standard Ondertitel Engels Sec opdertitel Engels Type Ondertitel Slocithorond Reset Selectoren Aaroussen Terug

Geselecteerde items Insteltip
Schermbeveiliging*	Uit	Hiermee kunt u beeldinbranding beperken door op gezette tijden het hele beeld (in kleine stukjes) over het scherm te verschuiven. U kunt het interval tussen twee opeenvolgende verschuivingen selecteren.
	2min.
	10min.
	20min.
Scherm wissen	Aan	Hiermee wordt het witte patroon weergegeven waarmee beeldinbranding wordt beperkt.* Aan: Continu gebruik* 60min.: Beperkt gebruik gedurende 60 minuten. Na 60 minuten gaat de TV over op de modus standby.
	60min.
Zwarte beeldrand	Uit	Met deze instelling kunt u de kleur van de balken die links en rechts in beeld kunnen verschijnen veranderen. (Uit: grijs, Aan: zwart)Om inbranden van de beelden te voorkomen kunt u het beste de instelling “Uit” kiezen.Kan niet worden opgeslagen. (De standaardinstelling is Uit.) Deze instelling werkt niet in de Foto-weergavefunctie.
	Aan
Stroom spaarstand*	Uit	Bij AV/RGB-ingangssignalen is dit een manier om het stroomverbruik te beperken wanneer er gedurende 10 seconden geen signaal wordt gedetecteerd.Wanneer er een AV/RGB ingangsaansluiting wordt geselecteerd waarop geen signaal binnenkomt, zal er worden overgeschakeld naar de spaarstand bij AV4/HDMI 1, 2 en 3/RGB en zal het toestel bij andere AV aansluitingen uit (standby) worden gezet. (Zie bladzijde 93 voor details.)
	Aan
Standaard zoom*	Panoramisch	Hiermee kunt u instellen hoe een 4:3-beeld wordt weergegeven als u Auto hebt geselecteerd in de Zoommodus.
	4:3
	Vol beeld
	14:9 Zoom
Eco modus* 1	Uit	Hiermee kunt u het stroomverbruik beperken door de helderheid te verlagen.
	2
Snelstartopties*	Uit	Schakel deze functie in als u de TV snel aan wilt zetten. Indien ingeschakeld, zal het stroomverbruik in de uit (standby) stand oplopen tot 58 W (50 inch modellen)/68 W (60 inch modellen).
	Aan
Auto uit*	Uit	Wanneer er in de modus TV/DTT 10 minuten lang geen signaal is ontvangen en geen handeling is verricht, gaat het toestel automatisch naar de modus standby.
	Aan
LED Modus*	Uit	Hiermee stelt u de werking van de indicatorlamp in.• Flash: Indicatorlamp knippert blauw wanneer de TV wordt aangezet. Knippert blauw wanneer de afstandsbediening wordt gebruikt.• Uit: Werkt niet wanneer TV wordt aangezet en wanneer de afstandsbediening wordt gebruikt.
	Flash
Reset		Kies deze mogelijkheid en druk op de OK toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.

Menu Confi guratie (vervolg)

Geselecteerde items Insteltip
Luminantie manager*	Uit	Hiermee wordt het risico van beeldinbranding (bijvoorbeeld van een zenderlogo) beperkt door de helderheid van 4 hoeken te verlagen.
	Aan
Paneelmodus	1	Deze functie betreft de aandrijving van het PDP-paneel bij een 50 Hz ingangssignaal.Deze functie werkt niet bij een 60 Hz en 24 Hz ingangssignaal.1: Vermindert het fl ikkeren van het scherm.2: Verbetert de onscherpte van snel bewegende onderwerpen.
	2
Standaard Audio*		Hiermee kunt u de initiele audio-instelling van DTT als volgt wijzigen.* Voor het model ***XR01U:Engels → Welsh → Gaelisch → Iers → onbepaald* Voor het model ***XR01E:Engels → Frans → Duits → Spaans → Italiaans → Zweeds → Deens → Fins → Baskisch → Catalaans → Nederlands → Galicisch → Noors → Portugees → onbepaald(Alleen beschikbaar in DTT-modus.)
Secundaire audio*		Hiermee kunt u de secundaire audio-instelling van DTT als volgt wijzigen.Engels → Frans → Duits → Spaans → Italiaans → Zweeds → Deens → Fins → Baskisch → Catalaans → Nederlands → Galicisch → Noors → Portugees → onbepaald(Alleen beschikbaar voor model ***XR01E in DTT-modus.)
Teletext Taal*		De beste teletekst-taal wordt automatisch geselecteerd afhankelijk van het land dat u hebt geselecteerd bij Gemakkelijke Instelling. Als uw Teletekst niet correct wordt weergegeven, bijvoorbeeld omdat u in een grensgebied woont, kunt u als volgt een andere instelling kiezen.West-Europa : West-Europese landen en Turkije (Dit is de normale instelling voor gebruik in Europa.)Oost-Europa : Oost-Europese landenRussisch : Rusland en omliggende landen in Oost-EuropaFarsi : Landen in het Midden-Oosten(Dit is niet beschikbaar voor MHEG digitale teletekst.)
Ondertitel*	Uit	Hiermee kunt u DVB-ondertitels uit-/inschakelen.(Alleen beschikbaar in DTT-modus.)
	Aan
Standaard Ondertitel*		U kunt voor de DVB-ondertitingstaal kiezen uit de volgende.* Voor het model ***XR01U:Engels → Welsh → Gaelisch → Iers → onbepaald* Voor het model ***XR01E:Engels → Frans → Duits → Spaans → Italiaans → Zweeds → Deens → Fins → Baskisch → Catalaans → Nederlands → Galicisch → Noors → Portugees → onbepaald(Alleen beschikbaar in DTT-modus)
Sec ondertitel*		U kunt voor de DVB-ondertiting een tweede voorkeurstaal kiezen uit de volgende.Engels → Frans → Duits → Spaans → Italiaans → Zweeds → Deens → Fins → Baskisch → Catalaans → Nederlands → Galicisch → Noors → Portugees → onbepaald(Alleen beschikbaar voor model ***XR01E in DTT-modus.)
Type Ondertitel*	Normaal	Hiermee kunt u een voorkeur opgeven voor de soort DVB-ondertiting.(Alleen beschikbaar in DTT-modus.)
	Slechthorend
Reset		Kies deze mogelijkheid en druk op de Ⓞ toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.

BEDIENING HOOFDMENU (vervolg)

Beeldmenu (TV/AV-modus)

Via dit menu kunt u de beeldweergave aanpassen aan uw eigen voorkeuren.

Druk op de ▼ toets onderaan het eerste menuscherm om door te gaan naar het volgende menuscherm met instellingen.

De menu-items die zijn gemarkeerd met een * kunnen automatisch worden opgeslagen.

Beeld 1/4 Natuurlijk Kontrast 50% Hobberheid 50% Kleur 50% Traf 100% Scherote 50% Klaurtemperatuur Knel Kontrast mode Normaal YNR Uit CNR Uit Reset Selecteren Aampassen Terug Beeld 2/4 Natuurlijk Beeldmodus Aan Smooth Movie Uit 3D Comb Filter Laag LTI Hoog CTI Aan Auto Kleur Laag Zoort versterking Uit MPEG NR Reset Selecteren Aampassen Terug Beeld 4/4 Natuurlijk Klaurcontrole Laag Klaurtemp. recycling Uit Selecteren Enter Terug Beeld 3/4 Natuurlijk Boeldmodus Laag Krusklour NR Uit Spelmodus Bread Kleurenscala Reset Selecteren Aampassen Terug

Geselecteerde items Insteltip
Beeldmodus*	Dynamisch	Maak uw keuze uit de 3 mogelijkheden op basis van uw persoonlijke voorkeur, de lichtomstandigheden en het soort beelden dat u wilt bekijken.Dynamisch: Geschikt voor lichtere omstandigheden.Natuurlijk: Geschikt voor normale lichtomstandigheden.Cinema: Geschikt voor fi lms.
	Natuurlijk
	Cinema
Kontrast*	0 ~ 100%(101 ~ 110%)	Hiermee past u het contrast aan de verlichting van de omgeving aan via de toets ◀►.De maximumwaarde kan ook worden verhoogd tot [110%] door de toets ► in te drukken en vast te houden bij [100%]. Dit is de speciale toepassing die bedoeld is voor donkere scènes. Onder normale omstandigheden is het aan te raden een waarde van minder dan [100%] te selecteren.
Helderheid*	0 ~ 100%	Pas de waarde aan uw voorkeuren aan met behulp van de toets ◀►.
Kleur*	0 ~ 100%	Pas de waarde aan uw voorkeuren aan met behulp van de toets ◀►.
Tint*	0 ~ 100%	Druk op de ◀toets om rood te versterken en groen te verzwakken, of op de ► toets om rood te verzwakken en groen te versterken. De beste tip hier is om te streven naar een natuurlijke weergave van huidtonen.
Scherpte*	0 ~ 100%	U kunt de kleurovergangen tussen beeldpartijen ('scherpte') zachter maken met de ◀toets of harder ('scherper') met de ► toets.
Kleurtemperatuur*	Koel	Gebruik de ◀toets om afhankelijk van de omstandigheden te kiezen uit de 4 (standaard-) instellingen.
	Normaal
	Warm
	Zwart/Wit

BEDIENING HOOFDMENU (vervolg)

Beeldmenu (TV/AV-modus) (vervolg)

Geselecteerde item Insteltip
Kontrast mode*	Dynamisch	U kunt kiezen uit 2 instellingen.Dynamisch: De contrastomvang, alle mogelijke gradaties tussen zwart en wit, wordt gecomprimeerd om het contrast te verhogen.Normaal: Geeft een zo natuurgetrouw mogelijke gradatie.
	Normaal
YNR*	Uit	Dit is een systeem voor het onderdrukken van ruis in beeldsignalen.
	Laag
	Hoog
CNR*	Uit	Dit is een systeem voor het onderdrukken van ruis in kleursignalen.
	Laag
	Hoog
Reset		Kies deze mogelijkheid en druk op de OK toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.
Smooth Movie	Uit	Deze functie zorgt voor fi ikkervrije fi ImbeeldenOrigineel: Identifi ceert automatisch de bron van een fi lm (3:2 pulldown, 2:2 pulldown) en geeft een getrouwe weergave van de originele fi Imbeelden.Smooth1: Identifi ceert automatisch de bron van een fi lm (3:2 pulldown, 2:2 pulldown) en reproduceert getrouw de originele fi Imbeelden.Smooth2: Reproduceert getrouw heldere fi Imbeelden wanneer het ingangssignaal 50 Hz is.Uit: Op Off (Uit) zetten wanneer het beeld er niet natuurlijk uitziet.*In het volgende geval is deze functie niet beschikbaar.- OSD wordt weergegeven.- De “Spelmodus” aanstaat.- De TV in Multibeeldfunctie staat.- “Paneelmodus” blijft ingesteld op 2, behalve wanneer “Origineel” is geselecteerd bij “Smooth Movie”.*Zie 44 voor meer informatie.
	Origineel
	Smooth1
	Smooth2
3D Comb Filter*	Uit	Deze functie werkt alleen bij ontvangst van NTSC/PAL composiet signalen. Deze functie reduceert het onduidelijk worden van beeldpunten en kleuren in kleine overgangen zodat kleuren zuiverder weergegeven kunnen worden.
	Laag
	Hoog
LTI*	Uit	Regelt de scherpte van beeldsignalen.
	Laag
	Midden
	Hoog
CTI*	Uit	Regelt de scherpte van kleursignalen.
	Laag
	Midden
	Hoog
Auto Kleur*	Uit	Deze functie volgt de kleurweergave om deze op een constant niveau te houden. Er wordt tevens gezorgd voor natuurlijke huidtonen en gelet op de natuurgetrouwheid van de achtergrondkleuren. Deze functie werkt alleen bij ontvangst van NTSC Composiet en S-Videosignalen.
	Aan
Zwart versterking*	Uit	Regelt de compensatie van het zwartniveau.
	Laag
	Midden
	Hoog

BEDIENING HOOFDMENU (vervolg)

Beeldmenu (TV/AV modus) (vervolg)

Geselecteerde item Insteltip
MPEG NR*		Uit	Dit is een ruisonderdrukkingssysteem voor MPEG-beeldsignalen. (bijvoorbeeld ‘mosquito noise’ ofwel het Gibb-effect en blokruis)
		Laag
		Hoog
Reset			Kies deze mogelijkheid en druk op de toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.
Kruiskleur NR		Uit	Dit vermindert het lawaai dat door de kleurenmix van de naastliggende pixels wordt veroorzaakt.Deze functie is niet beschikbaar wanneer de “Spelmodus” aanstaat.
		Laag
		Hoog
Spelmodus		Uit	Hiermee wordt het tijdsverschil tussen de snelheden vermindert wanneer bewegende beelden tijdens het spelen van spelletjes op de TV worden weergegeven.Deze functie is niet beschikbaar in de TV- of DTT-modus.
		Aan
Kleurenscala		Breed	Regelt het kleurengamma.
		Origineel
Reset			Kies deze mogelijkheid en druk op de toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.
Kleurcontrole*	Aan	Magenta	Aan: Schakel deze functie in om de balans van de diverse kleuren aan te passen aan uw persoonlijke voorkeur. Deze instellingen hebben invloed op elk van de 4 standaard Kleurtemperatuur instellingen.Opnieuw instellen: Van ieder item bij “Kleurcontrole” kan de oorspronkelijke fabrieksinstelling worden hersteld.Uit: De standaard instellingen worden niet aangepast.
		Rood
		Geel
		Groen
		Cyaan
		Blauw
	Uit
Kleurtemp. regeling*	Aan	Drive	Aan: Wanneer u specifi eke aanpassingen wilt verrichten voor elk van de 4 Kleurtemperatuur instellingen. U kunt de opties Drive en Uit aanpassen. Deze instellingen hebben invloed op de kleurtemperatuur en dus op de kleurweergave van het beeld.Drive: Onderdruk de volgende kleuren in de lichtere beeldpartijen.Uit: Onderdruk de volgende kleuren in de don kere beeldpartijen.Reset: Van ieder item bij “Kleurtemp. regeling” kan de oorspronkelijke fabrieksinstelling worden hersteld.Uit: De standaard instellingen worden niet aangepast.
		Rood
		Groen
		Blauw
		Rood
		Groen
		Blauw
	Uit

OPMERKING

Over Movie, het kan gebeuren dat het beeld er niet natuurlijk uitziet. Dit is afhankelijk van de inhoud.

De volgende fenomenen kunnen optreden

- Er worden horizontale lijnen weergegeven wanneer de ondertiteling van een film of beelden wordt veranderd.

- Het beeld wordt met fijne horizontale lijnen weergegeven wanneer er tussen commerciële en animatiescènes wordt geschakeld.

- Tijdens de weergave van ondertitels kan er een rafelig effect van de tekst optreden (aliasing).

- Wanneer u de beelden via een AV Input bekijkt die op andere externe apparatuur is aangesloten, wordt de OSD van de externe apparatuur met horizontale lijnen weergegeven.

Deze fenomenen worden door het omzetten van het beeld veroorzaakt.

Dit is geen defect.

Indien u deze effecten storend vindt kunt u deze functie op Uit zetten.

De effecten van de functie kunnen bovendien variëren, afhankelijk van het beeldformaat (Zie 80 \~ 82).

Afhankelijk van het weergegeven beeld is het mogelijk dat dit niet werkt.

BEDIENING HOOFDMENU (vervolg)

Beeldmenu (RGB-modus)

Via dit menu kunt u de RGB-beeldweergave aanpassen aan uw eigen voorkeuren.

Druk op de ▼ toets onderaan het eerste menuscherm om door te gaan naar het volgende menuscherm met instellingen.

De menu-items die zijn gemarkeerd met een * kunnen automatisch worden opgeslagen.

Beeld Beeld modulus Kontrast Helderheid Klar Test Schræpte Klaur temperature Klaur temp. recycling Naturnik 50% 50% 50% 100% 50% Kool UR Reset Selection Aampasson Terug RGB

Geselecteerde items Insteltip
Kontrast*		0 ~ 100%(101 ~ 110%)	Hiermee past u het contrast aan de verlichting van de omgeving aan via de toets ◀.De maximumwaarde kan ook worden verhoogd tot [110%] door de toets ▶ in te drukken en vast te houden bij [100%]. Dit is de speciale toepassing die bedoeld is voor donkere scènes. Onder normale omstandigheden is het aan te raden een waarde van minder dan [100%] te selecteren.
Helderheid*		0 ~ 100%	Pas de waarde aan uw voorkeuren aan met behulp van de toets ◀.
Kleur*		0 ~ 100%	Pas de waarde aan uw voorkeuren aan met behulp van de toets ◀.
Tint*		0 ~ 100%	Druk op de ◀ toets om rood te versterken en groen te verzwakken, of op de ▶ toets om rood te verzwakken en groen te versterken. De beste tip hier is om te streven naar een natuurlijke weergave van huidtonen.
Scherpte*		0 ~ 100%	U kunt de kleurovergangen tussen beeldpartijen ('scherpte') zachter maken met de ◀ toets of harder ('scherper') met de ▶ toets.
Kleurtemperatuur*		Koel	Gebruik de ◀ toets om afhankelijk van de omstandigheden te kiezen uit de 4 (standaard-) instellingen.
		Normaal
		Warm
		Zwart/Wit
Kleurtemp. regeling*	Aan	Drive	Aan: Wanneer u specifi eke aanpassingen wilt verrichten voor elk van de 4 Kleurtemperatuur instellingen. U kunt de opties Drive en Uit aanpassen. Deze instellingen hebben invloed op de kleurtemperatuur en dus op de kleurweergave van het beeld.Drive: Onderdruk de volgende kleuren in de lichtere beeldpartijen.Uit: Onderdruk de volgende kleuren in de donkere beeldpartijen.Reset: Van ieder item bij "Kleurtemp. regeling" kan de oorspronkelijke fabrieksinstelling worden hersteld.Uit: De standaard instellingen worden niet aangepast.
		Rood
		Groen
		Blauw
		Uit
		Rood
		Groen
		Blauw
	Uit
Reset			Kies deze mogelijkheid en druk op de OK toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.

BEDIENING HOOFDMENU (vervolg)

Beeldmenu (Fotomodus)

Via dit menu kunt u de beeld- of fotomodus aanpassen aan uw eigen voorkeuren.

Druk op de ▼ toets onderaan het eerste menuscherm om door te gaan naar het volgende menuscherm met instellingen.

De menu-items die zijn gemarkeerd met een * kunnen automatisch worden opgeslagen.

Beeld 1/3 Beeldmodus Kontrast Hederheid Kleur Tint Scherpte Kleur temperature Kontrast mode YAR CVR Reset Selectoren Aampassen Torug 1010 3 1010 2/3 Beeldmodus LTI CTI Zest versterking Selectoren Aampassen Torug Natuurlijk Laag Hoog Laag Reset 1010 3/3 Beeld 3/3 Kleurcontrole Kleurtemp. recycling Selectoren Enter Torug

Geselecteerde items Insteltip
Beeldmodus*	Dynamisch	Maak uw keuze uit de 3 mogelijkheden op basis van uw persoonlijke voorkeur, de lichtomstandigheden en het soort beelden dat u wilt bekijken.Dynamisch: Geschikt voor lichtere omstandigheden.Natuurlijk: Geschikt voor normale lichtomstandigheden.Cinema: Geschikt voor fi lms.
	Natuurlijk
	Cinema
Kontrast*	0 ~ 100%(101 ~ 110%)	Hiermee past u het contrast aan de verlichting van de omgeving aan via de toets ◀.De maximumwaarde kan ook worden verhoogd tot [110%] door de toets ▶ in te drukken en vast te houden bij [100%]. Dit is de speciale toepassing die bedoeld is voor donkere scènes. Onder normale omstandigheden is het aan te raden een waarde van minder dan [100%] te selecteren.
Helderheid*	0 ~ 100%	Pas de waarde aan uw voorkeuren aan met behulp van de toets ◀.
Kleur*	0 ~ 100%	Pas de waarde aan uw voorkeuren aan met behulp van de toets ◀.
Tint*	0 ~100%	Druk op de ◀ toets om rood te versterken en groen te verzwakken, of op de ▶ toets om rood te verzwakken en groen te versterken. De beste tip hier is om te streven naar een natuurlijke weergave van huidtonen.
Scherpte*	0 ~ 100%	U kunt de kleurovergangen tussen beeldpartijen ('scherpte') zachter maken met de ◀ toets of harder ('scherper') met de ▶ toets.
Kleurtemperatuur*	Koel	Gebruik de ◀ toets om afhankelijk van de omstandigheden te kiezen uit de 4 (standaard-) instellingen.
	Normaal
	Warm
	Zwart/Wit
Kontrast mode*	Dynamisch	U kunt kiezen uit 2 instellingen.Dynamisch: De contrastomvang, alle mogelijke gradaties tussen zwart en wit, wordt gecomprimeerd om het contrast te verhogen. Normaal: Geeft een zo natuurgetrouw mogelijke gradatie.
	Normaal
YNR*	Uit	Dit is een systeem voor het onderdrukken van ruis in beeldsignalen.
	Laag
	Hoog
CNR*	Uit	Dit is een systeem voor het onderdrukken van ruis in kleursignalen.
	Laag
	Hoog
Reset		Kies deze mogelijkheid en druk op de OK toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.

BEDIENING HOOFDMENU (vervolg)

Beeldmenu (Fotomodus) (vervolg)

Geselecteerde item Insteltip
LTI*		Uit	Regelt de scherpte van beeldsignalen.
		Laag
		Midden
		Hoog
CTI*		Uit	Regelt de scherpte van kleursignalen.
		Laag
		Midden
		Hoog
Zwart versterking*		Uit	Regelt de compensatie van het zwartniveau.
		Laag
		Midden
		Hoog
Reset			Kies deze mogelijkheid en druk op de toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.
Kleurcontrole* Groen	Aan	Magenta	Aan: Schakel deze functie in om de balans van de diverse kleuren aan te passen aan uw persoonlijke voorkeur. Deze instellingen hebben invloed op elk van de 4 standaard Kleurtemperatuur instellingen.Opnieuw instellen: Van ieder item bij “Kleurcontrole” kan de oorspronkelijke fabrieksinstelling worden hersteld.Uit: De standaard instellingen worden niet aangepast.
		Rood
		Geel
		Cyaan
		Blauw
	Uit
Kleurtemp. regeling* Uit	Aan	Drive	Aan: Wanneer u specifi eke aanpassingen wilt verrichten voor elk van de 4 Kleurtemperatuur instellingen. U kunt de opties Drive en Uit aanpassen. Deze instellingen hebben invloed op de kleurtemperatuur en dus op de kleurweergave van het beeld.Drive: Onderdruk de volgende kleuren in de lichtere beeldpartijen.Uit: Onderdruk de volgende kleuren in de donkere beeldpartijen.Reset: Van ieder item bij “Kleurtemp. regeling” kan de oorspronkelijke fabrieksinstelling worden hersteld.Uit: De standaard instellingen worden niet aangepast.
		Rood
		Groen
		Blauw
		Rood
		Groen
		Blauw
	Uit

BEDIENING HOOFDMENU (vervolg)

Geluidsmenu

Via dit menu kunt u de geluidsweergave aanpassen aan uw eigen voorkeuren.

U kunt doorgaan naar het volgende menuscherm door onderaan op de ▼ toets te drukken.

De menu-items die zijn gemarkeerd met een * kunnen automatisch worden opgeslagen.

Geluid 1/2 Geluidsmodus Film Hoge Tonen 50% Bas 50% Balans L10 SRS Normaal TruBass Uit BBE Hoog FOCUS Laag Perfekt volume Aan Interne luidspreker Uit Reset Selecteren Aanpassen Terug

Geluid 2/2 Hoofdtelefoon volume 20 Hoofdtelefoon selectie TV +H.Telefoon Digitale uitvoer PCM DRC Aan Reset Selecteren Aanpassen Terug

Geselecteerde item Insteltip
Geluidsmodus*	Film	U kunt de gewenste geluidsinstelling kiezen uit de 4 mogelijkheden aan de hand van het materiaal waar u naar wilt luisteren.Kies “Favoriet” als u elk item apart wilt aanpassen aan uw eigen voorkeuren.
	Muziek
	Taal
	Favoriet
Hoge Tonen*	0 ~ 100%	Regel de weergave van de hoge tonen.
Bas*	0 ~ 100%	Regel de weergave van de lage tonen.
Balans*	L30 ~ R30	Regel de balans tussen de linker en rechter luidsprekers.
SRS*	Uit	Dit systeem laat u profi teren van een dynamische 3D geluidsweergave. Kies de instelling die u het best vindt klinken.
	Normaal
	Breed
TruBass*	Uit	De TruBass functie geeft een verbeterde weergave van de lage tonen.Kies de instelling die u het best vindt klinken.
	Laag
	Hoog
BBE*	Uit	BBE geluid met hoge defi nitie (High Defi nition Sound) zorgt voor een heldere weergave met een groot gevoel van aanwezigheid voor een betere verstaanbaarheid van gesproken tekst en realistische muziekweergave.Kies de instelling die u het best vindt klinken.
	Laag
	Hoog
FOCUS*	Uit	Hiermee krijgt u een natuurlijker en meer realistisch geluid door het audio-element (geluidselement) aan te passen. Door geluid duidelijker te defi niëren is het gemakkelijker om stemmen zoals die van nieuwslezers te verstaan.
	Laag
	Hoog
Perfekt volume*	Uit	Deze functie stelt het volume automatisch op een gemiddeld niveau in wanneer u een ander kanaal kiest.
	Aan
Interne luidspreker*	Uit	Deze optie moet worden uitgezet wanneer u wilt luisteren naar audio van externe apparatuur.Normaal gesproken is dit ingeschakeld wanneer u de ingebouwde luidsprekers gebruikt, of met externe luidsprekers die zijn verbonden met de luidsprekeraansluitingen op het toestel.
	Aan
Reset		Kies deze mogelijkheid en druk op de toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.

BEDIENING HOOFDMENU (vervolg)

Geluidsmenu (vervolg)

Geselecteerde item Insteltip
Hoofdtelefoon volume* 0 ~ 60		Hiermee regelt u het volume van de hoofdtelefoon.
Hoofdtelefoon selectie*	TV_+H.Telefoon	U kunt het geluid uit zowel de luidsprekers als de hoofdtelefoon horen.
	H.Telefoon	U hoort alleen geluid uit de hoofdtelefoon.
Digitale uitvoer*	Dolby Digital	Met deze functie kunt u tussen Dolby® Digital en PCM op de aangesloten versterker kiezen. Deze instelling wordt in de optische uitgang gevoerd. Dolby® Digital biedt zes onafhankelijke ingangskanalen en PCM 2 onafhankelijke geluidskanalen.
	PCM
DRC*(Dynamic Range Compression)	Uit	Deze functie wordt gebruikt om het dynamisch bereik van een geluidssignaal te verkleinen. Met deze functie is het niet alleen mogelijk om 's nachts de uitvoer van harde geluiden te onderdrukken maar ook om het volume van zachte geluiden te verhogen.De standaardinstelling is Aan.
	Aan
Reset		Kies deze mogelijkheid en druk op de OK toets om alle items op dit menuscherm terug te zetten op de oorspronkelijke fabrieksinstellingen.

OPMERKING

- De Digitale uitvoer en DRC zijn alleen beschikbaar tijdens uitzendingen van digitale programma's en nadat Dolby® Digital Audio in het programma is geselecteerd. Zie 77 voor meer informatie.

BEDIENING FUNCTIEMENU

Basismodus

Hiermee krijgt u toegang tot allerlei handige functies zoals EPG en FUNCTION timers. Als u op de toets 📋 drukt op de afstandsbediening in de normale modus, verschijnt het volgende menu.

Functiemen Favorite Zook Programma ShowView Timer Vergrendelen & Noteren common interface Zoom Stop Timer Event

Geselecteerde item Insteltip
Favoriet			Hiermee roept u de pagina Favorieten op waarmee u een kanaal kunt opgeven als Favoriet. Zie 76 voor informatie over het instellen van favoriete kanalen.
Zoek Programma	Kanaalcategorie		U kunt programma's opzoeken.Als u "Zoek Programma" selecteert en de toets OK indrukt, wordt het scherm Zoektoestand weergegeven.Selecteer een zoekcriterium (Categorie / Programmatype / Datum) via de toets ◆ en selecteer de waarde van alle items met de toets ◆).Nadat u het zoekcriterium hebt ingesteld, selecteert u Zoek.Indien tijdinformatie niet via de DTT-uitzending wordt verkregen, of indien er geen kanaal is opgeslagen in de DTT-kanalenlijst, is deze optie niet beschikbaar.(Alleen beschikbaar in DTT-modus.)
	Programmatype
	Datum
ShowView			Voer het SHOWVIEW programmanummer in voor de uitzending die u wilt opnemen en druk op de OK toets om uw keuze defi nitief te maken. Zie 60 voor details.
Timer	Programmeer Timer		Deze functie stelt u in staat de Opnametimer en de Beeldtimer in te stellen (zie 61 en 74).U kunt ook het resultaat van een timerhandeling controleren. Zie "Timer Event Geschiedenis" op 62 en 75.
	Timer uit	--min.	Deze functie zet het toestel automatisch uit (standby) wanneer de ingestelde tijd verstreken is.
		30min.
		60min.
		90min.
		120min.
	Timer aan --h--m		Deze functie zet het toestel automatisch aan, indien het toestel uit (standby) stond, wanneer de ingestelde tijd verstreken is.Gebruik de teetsen op de afstandsbediening om de gewenste tijd in te stellen tussen 00h01m t/m 11h59m.
	Auto Klok	DTT	Kies hiervoor als de datum- en tijdgegevens automatisch worden verkregen.DTT: De datum- en tijdgegevens kunnen automatisch verkregen worden van het DTT signaal.Teletekst: De datum- en tijdgegevens kunnen alleen automatisch worden verkregen van analoge Teletektsignalen wanneer het kanaalnummer gekozen bij "Tekst positie" wordt geselecteerd.Uit: Stel de juiste datum en tijd in via het "Datum" en "Tijd" menu.
		Teletekst
		Uit*
	Tekst positie		Bij gebruik van datum- en tijdgegevens die verkregen zijn via analoge Teletektsignalen, dient u met de ◆ toetsen een kanaalnummer met analoge Teletekst te selecteren.
	Datum		Hier kunt u de juiste datum en tijd met de hand instellen wanneer "Uit" is geselecteerd bij "Auto Klok". Wanneer "DTT" of "Teletekst" is geselecteerd bij "Auto Klok", zullen de automatisch verkregen datum en tijd worden aangegeven.
	Tijd
	Tijd-offset -3~+3		Als de tijdinformatie in de programma-informatie of de Elektronische programmagids (EPG), of de huidige tijd, fout is dan kan de juiste tijd in stappen van 1 uur worden ingesteld. De informatie kan niet gewijzigd worden als u niet over de tijdinformatie beschikt.

BEDIENING FUNCTIEMENU (vervolg)

Basismodus (vervolg)

Geselecteerde item Insteltip
Vergrendelen & Noteren	Kanaalvergrendeling	Uit	Indien deze functie is ingeschakeld, kunnen de geselecteerde kanalen worden vergrendeld zodat deze alleen kunnen worden geselecteerd met de juiste codes van 4 cijfers. Als u een kanaal voor vergrendeling wilt selecteren, ga dan naar “Kanaalbeheer” in het hoofdmenu. Zie 39 voor meer informatie.(Alleen beschikbaar in DTT-modus.)
		Aan
	Indelingvergrendeling	Uit	Indien deze functie is ingeschakeld, voorkomt u dat programma’s die niet geschikt zijn voor kinderen van een bepaalde leeftijd geselecteerd in “Leeftijdsindeling” door hen bekeken worden.(Alleen beschikbaar voor model ***XR01E in DTT-modus.)
		Aan
	Leeftijdsindeling	4~18	U kunt een leeftijdsgroep selecteren voor de blokkering van een programma.(Alleen beschikbaar voor model ***XR01E in DTT-modus.)
	Menuvergrendeling	Uit	Zo voorkomt u dat “Kanaalbeheer,” “Confi guratie” en “Initiële Instelling” in het hoofdmenu kan worden geopend zonder een vergrendelsleutel.(Alleen beschikbaar in DTT-modus.)
		Aan
common interface			U kunt de modulegegevens bevestigen, afhankelijk van de geplaatste module. Vraag de dienstverlener of de modulesoort geschikt is voor TV. De TV ondersteunt modules die aan de DVB-standaard voldoen.(Alleen beschikbaar in DTT-modus.)
Zoom			U kunt het optimale weergaveformaat selecteren.Het selecteerbare formaat hangt af van de ingangsmodus.Zie 80 ~ 82 voor meer informatie.
Stop Timer Event			U kunt de lopende timer event stoppen. Dit menu-item is alleen beschikbaar wanneer de timer event loopt.U kunt ook de Opnametimer stoppen. Zie 62 voor details.

OPMERKING

• Telkens wanneer de instelling wordt gewijzigd in "Vergrendelen & Noteren", moet de Vergrendelsleutel worden ingevoerd om de nieuwe instelling te activeren. Voer de huidige Vergrendelsleutel in of "7777". (Zie 37 voor informatie over "Vergrendelsleutel".)
• Kanaalvergrendeling kan niet van "Uit" naar "Aan" worden gezet tijdens een opname.
  * Selecteer "Uit" als de via het DTT of analoge Teletektsignaal verkregen datum of tijd incorrect is.
  * Als "Uit" wordt geselecteerd, zal het apparaat niet automatisch omschakelen tussen zomertijd en wintertijd. De gecorrigeerde tijd moet dan handmatig worden ingesteld telkens wanneer de klok wordt omgezet.

BEDIENING FUNCTIEMENU (vervolg)

Gidsmodus [Alleen DTT-modus]

FUNCTION

Als u op de toets 📋 drukt op de afstandsbediening in de EPG-modus, verschijnt het volgende menu. Zie 73 voor meer informatie over EPG.

Kanalen overzichtMatrixoverzicht

Functiemenu Kanalen overzicht Tijdschaal Kanaalcategorie Zoek Programma

Functiemenu Matrixoverzicht Kanaalcategorie Zoek Programma

Geselecteerde item Insteltip
Matrixoverzicht/Kanalen overzicht	Matrixoverzicht	Selecteer een type EPG-weergave.
	Kanalen overzicht
Tijdschaal	1 uur	Wijzig de tijdseenheid voor de eventinformatietabel.Alleen matrixmodus.
	2uur
	4uur
Kanaalcategorie		U kunt een kanaalcategorie selecteren die in EPG wordt vermeld door de toets te gebruiken.Alle kanalen: Alle kanalen vermeld in de Kanalenlijst.Vrij Kan: Kanalen behalve versleutelde kanalenBetaalkan: Versleutelde kanalenRadio: Radio-kanalenInformatie: Informatieve kanalen (alleen voor model **XR01U.)Favoriet 1~6: Kanalen vermeld op iedere pagina van Favorieten. (Zie 76.)Alle Favorieten: Kanalen vermeld op alle pagina's van Favorieten.Behalve kanalen waarvoor "Overslaan Aan" is ingeschakeld in het menu Kanaalbeheer.
Zoek Programma	Kanaalcategorie	U kunt programma's opzoeken.Als u "Zoek Programma" selecteert en de toets indrukt, wordt het scherm Zoektoestand weergegeven.Selecteer een zoekcriterium (Categorie / Programmatype / Datum) via de toets en selecteer de waarde van alle items met de toetsNadat u het zoekcriterium hebt ingesteld, selecteert uZoek.Indien tijdinformatie niet via de DTT-uitzending wordt verkregen, of indien er geen kanaal is opgeslagen in de DTT-kanalenlijst, is deze optie niet beschikbaar.
	Programmatype
	Datum

BEDIENING FUNCTIEMENU (vervolg)

Modus Zoek Programma

[Alleen DTT-modus]

FUNCTION

Als u op de toets 📄 drukt op de afstandsbediening tijdens het zoeken van programma's, verschijnt het volgende menu.

Functiemenu Zoek programma

Geselecteerde item Insteltip
Zoek programma	Kanaalcategorie	U kunt programma's opzoeken.Als u “Zoektoestand ” selecteert en de toets OK indrukt, wordt het scherm Zoektoestand weergegeven.Selecteer een zoekcriterium (Categorie / Programmatype / Datum) via de toets ↓ en selecteer de waarde van alle items met de toets ↓.Nadat u het zoekcriterium hebt ingesteld, selecteert u Zoek.Indien tijdinformatie niet via de DTT-uitzending wordt verkregen, of indien er geen kanaal is opgeslagen in de DTT-kanalenlijst, is deze optie niet beschikbaar.
	Programmatype
	Datum

BEDIENING FUNCTIEMENU (vervolg)

Modus Foto-ingang

FUNCTION

Als u op de toets 📄 drukt op de afstandsbediening terwijl u de functie Foto-ingang gebruikt, verschijnt het volgende menu.

Zie 87, 88 voor meer informatie.

Functiemenu Draaien Slideshow Selecteer Toestel

Geselecteerde item Insteltip
Draaien		Het geselecteerde beeld wordt verdraaid in de hier afgebeelde volgorde.→ 90° 180° 270° 0° ↔ ↔ ↔
Slideshow	5sec	Selecteer een voorkeursinterval voor de tijd.10sec
	30sec
Selecteer Toestel	A: SD	Selecteer één apparaat dat u wilt gebruiken.• C~I: USB...Beschikbaar als er meer connectoren op USB zijn.• J: USB......Kan verschijnen afhankelijk van het type aangesloten digitale fotocamera.
	B: USB(C~I: USB)(J: USB)

FUNCTIES VAN DE HARDE SCHIJF

Opnemen

U kunt programma's opnemen op de harde schijf en kijken wanneer het u uitkomt.

Opnemen van een programma

Voor u gaat opnemen:

U moet van tevoren de juiste datum en tijd instellen. (Zie Timer op 50)

1. Selecteer het kanaal waarvan u wilt opnemen.
2. Druk op de 🔒 toets.
3. Gebruik de ⬆ toets om de opnamefunctie (Recording Mode) te selecteren.

Opnamemodus TS 9h00m XP 10h00m A SP 20h00m A LP 30h00m A EP 140h00m A Vrij gebied

(In de DTT stand)

Opmemodus TS 9h00m (D) XP 10h00m (A) SP 20h00m (A) LP 30h00m (A) EP 140h00m (A) Vrij gebied

(In de TV stand)

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

Zie 56 over de Opnamemodus.

1. Druk op de Ⓞ toets om de opname te laten beginnen.
2. Druk op de ■ toets om de opname te stoppen.

OPMERKING

De meeste programma's die door de televisie-ontvanger worden ontvangen kunnen worden opgenomen, maar programma's met een slechte ontvangst (bijv. veel ruis of blokvormige ruis), of de volgende signalen, kunnen niet worden opgenomen.

Beelden uit spelletjes, beelden die binnenkomen van een videorecorder, signalen van de AV4, HDMI 1-3 en RGB ingangsaansluitingen, beelden van banden of DVD's met een kopieerbeveiliging, of digitale programma's die niet opgenomen mogen worden.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Opnemen (vervolg)

Opnamefunctie en opname tijd

Er zijn 5 opnamemodi. De kwaliteit van de opnamen hangt af van de gekozen Opnamemodus.

Stand DTT TV Kwaliteit
TS	ongeveer 93 uur	-
XP	-	ongeveer 50 uur
SP	-	ongeveer 95 uur
LP	-	ongeveer 190 uur
EP	-	ongeveer 310 uur

* In de EP stand is de weergaveresolutie lager. Kies voor de LP stand of hoger als u een betere beeldkwaliteit wilt hebben.

Opname-informatiebalk

1. Druk tijdens opname op de toets.
2. De balk met opname-informatie zal verschijnen.
3. Druk op de Ⓞ toets terwijl de opname-informatiebalk wordt getoond om over te schakelen naar het scherm voor het ingangssignaal.

Advies voor het opnemen

• Controleer voor u gaat opnemen of de juiste datum en tijd zijn ingesteld. (Zie Timer op 50)
• Nadat het toestel aan is gezet, zal het ongeveer 30-40 seconden duren voor de harde schijf helemaal is opgestart.
• De maximale tijd dat er aan één stuk door kan worden opgenomen is 9 uur en 59 minuten. De opname stopt automatisch en er zal een melding verschijnen wanneer de opnametijd de 10 uur bereikt.
• U kunt maximaal 999 programma's opnemen.
• De beschikbare opnametijd kan korter uitvallen dan de op het scherm getoonde resterende tijd voor de harde schijf. Dit hangt mede af van de inhoud van het programma of het externe ingangssignaal.
• Bij het begin van de opname zal er een melding verschijnen als er nog minder dan 5 Gbyte ruimte over is op de harde schijf.
• Er kunnen geen opnamen van korter dan 15 seconden gemaakt worden.
• De pauzetoets kan niet worden gebruikt tijdens het opnemen.

• De volgende dingen kunnen niet worden opgenomen;

• HDMI 1-3, AV4 en de RGB ingangsaansluiting

• Radio-uitzendingen en data (gegevens) uitzendingen
• Programma's met kopieerbeveiliging

• In-beeld display (OSD)

• Als er op de Aan/uit toets wordt gedrukt en de televisie uit (standby) wordt gezet tijdens een opname, dan zal de opname worden gestopt. (Behalve bij Opnametimer en Quick Timer opnamen.)

• Als de begintijd van een Opnametimer aanbreekt terwijl er een andere opname bezig is, zal deze opname worden gestopt.
• Als er tijdens een opname een programma of scène wordt uitgezonden dat of die niet opgenomen mag worden, zal de opname stoppen.
• Als de hoofdschakelaar uit wordt gezet, of als de stroomvoorziening wordt onderbroken, bijvoorbeeld vanwege een stroomstoring, gedurende een opname, zullen de laatste 1-59 seconden van het programma voor de stroom uitviel niet worden opgenomen.
• Nadat een opname is gestopt vanwege bijvoorbeeld een stroomuitval, zal de opname niet vanzelf weer hervat worden, ook al wordt de stroomvoorziening hersteld en de hoofdschakelaar weer aan gezet. Bovendien is het mogelijk dat het opgenomen programma niet naar behoren kan worden weergegeven.
• Er kan niet worden opgenomen wanneer er foto's worden weergegeven of wanneer de Elektronische Programmagids (EPG) gebruikt wordt.
• Als de opname binnen 15 seconden na het begin wordt gestopt, zal het op te nemen programma niet worden opgeslagen.
• In de DTT stand is het mogelijk dat er storing te zien is op de opnamen als de ontvangst slecht was. Daarbij is het mogelijk dat de daadwerkelijke weergavetijd en de aangegeven opnametijd van elkaar verschillen.
• Tijdens een opname kunt u merken dat het weergeven van menu's, de EPG, of de lijst met opgenomen programma's langzaam gaat, maar dit wijst niet op een storing.

[Opname-informatiebalk]

10 HDD TS01:15:30 120min. Kanaalnummer Gebruikstoestand van het toestel Opnamefunctie Opnametijd bij Quick Timer opname (zie 58)

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Opnemen (vervolg)

Auteursrechtbescherming

Auteursrechtelijk beschermde programma's en andere beeldmaterialen kunnen niet worden opgenomen.

Opnemen van een andere uitzending

Terwijl u naar het ene programma kijkt kunt u een andere uitzending laten opnemen.

Als u op de ☐ toets drukt terwijl er een ander programma dan waar u naar kijkt wordt opgenomen, zal de opname worden gestopt, behalve Opnametimer en Quick Timer opnamen.

Timeshift

Als u ergens naar zit te kijken en gestoord wordt, kunt u het programma tijdelijk opslaan op de harde schijf zodat u er niets van hoeft te missen.

TIME SHIFT

1. Druk op de (II) toets terwijl u naar een uitzending aan het kijken bent.

2. Er zal een melding verschijnen; selecteer "Verdergaan" en druk vervolgens op de toets om de Timeshift functie in te schakelen.

Bevestigen Timeshift begint. Timeshift begint dit programma op te nemen en zal bij deze scène stoppen. Het afspelen begint over éen minuut. Wilt u doorgaan? Verdergaan Annul Selecteren Enter Annul

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

TIME SHIFT

1. Druk op de toets of de toets om de weergave te starten.

2. Druk op de ■ toets om terug te keren naar het programma zoals het uitgezonden wordt.

De volgende melding zal verschijnen "Timeshift afsluiten. Opslaan als opgenomen programma?".

Selecteer "OK" als u het programma wilt opslaan als een reguliere opname.

Als u "Annul" kiest, zal het programma worden gewist zodra de Timeshift is afgelopen.

OPMERKING

• Wanneer er een Opnametimer begint, zal de Timeshift functie automatisch gestopt worden. Timeshift is niet mogelijk terwijl er een timeropname bezig is.
• Timeshift is niet mogelijk wanneer er nog maar heel weinig ruimte over is op de harde schijf.
• Timeshift is niet mogelijk bij radio-uitzendingen en uitzendingen van digitale gegevens.
• De weergave wordt gepauzeerd wanneer de scène in kwestie genaderd wordt bij versnelde weergave vooruit.
• Timeshift is niet mogelijk bij programma's of andere beeldsignalen die niet opgenomen mogen worden.
• Timeshift is niet mogelijk bij weergave van signalen die binnenkomen via de HDMI, AV4 en RGB ingangsaansluitingen.
• Het Opname/Timer indicatorlampje licht rood op wanneer de Timeshift functie aan staat.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Opnemen (vervolg)

Quick Timer opnamen

U kunt een bepaalde opnametijd instellen.

Begin de opname met de procedure op bladzijde 55 \~ 56.

1. Druk op de ⚙ toets zodat de Quick Timer tijdsinstelling verschijnt.

Met elke druk op de Ⓞ toets zal de tijdsduur van de opname als volgt veranderen: (Geen)→30min→60min→90min→120min→180min→240min→300min→360min

Wanneer de opgegeven tijd verstreken is, wordt de opname automatisch gestopt.

Stoppen van een Quick Timer opname terwijl deze nog bezig is:

1. Druk op de ■ toets zodat er een bevestiging verschijnt.
2. Selecteer "OK" met ◀▶ en druk vervolgens op de ⓄK toets.

MENU GUIDE OK FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

OPMERKING

Over Quick Timer opnamen

• U kunt de resterende tijd voor de opname controleren door tijdens een Quick Timer opname op de Ⓗ toets te drukken.
• U kunt de tijdsduur van de opname veranderen met de Ⓞ toets tijdens een Quick Timer opname.
• De Quick Timer of Opnametimer zal ook doorgaan wanneer het toestel met de Aan/uit toets wordt uitgeschakeld.
• Er kan geen Quick Timer opname worden ingesteld of geannuleerd tijdens "Weergave van het huidige programma tijdens de opname".

Stop de weergave wanneer u een Quick Timer opname wilt instellen of annuleren.

- Als de begintijd van een Opnametimer aanbreekt terwijl er een Quick Timer opname bezig is, zal de Opnametimer worden geannuleerd.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Opnametimer

Voor u de Opnametimer gaat gebruiken:

Controleer eerst of de juiste datum en tijd zijn ingesteld.

Zie Timer op 50.

Opnametimer met de Elektronische Programmagids (EPG)

* Deze functie werkt alleen in de DTT stand.

Voor u een Opnametimer gaat instellen:

Controleer of er genoeg ruimte op de harde schijf is, want anders zal de opname stoppen of niet correct worden afgerond.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

Instellen van de Opnametimer

1. Druk op de GUIDE toets om het EPG scherm te openen.
2. Selecteer het programma dat u wilt opnemen op het EPG scherm met en druk vervolgens op de toets.
   Het geselecteerde programma licht nu geel op.

Gids Vrij 30 Nov 2007 9:00 Dins 04 Dec Categorie: Alle kanalen Kanalen 9:30 9:30 10:00 10:30 801 DTT-1 Natural Life Creative Live Morning News* 802 DTT-ch10 Morning News Morning News Small Town 3 DTT-ch05 Breakfast Time News' 30 min news Cool 01:612 116 DTT-ch06 Cool 00 Cool 01 One hour Morning Show 208 DTT-ch03 Sunrise Information A. B Smith Car Detector 10 Cinema Normal T Morning Movie Sea 20 Super20 Reset Morning Song Ball ABCDEF 30 Trains30 Traffic Information Heading News Shopping 00 40 News350 Headline News 15+ Big Game 50 Sports-5 15min Info. Yesterday Game Wide Electronics Dins 04 Dec 8:00 - 8:30 1003 DTT-ch03 30min News Selecteren Enter Terug Fentile Pagina

1. Selecteer "Opname Timer" op het Programma-informatie scherm en druk op de (OK) toets.
2. Er wordt teruggekeerd naar de EPG en het geselecteerde programma wordt getoond in een rood kader.

Programma-informatie Vrij 30 Nov 2007 18:16 Toekomstig prog Today World News Headline Sports-5 Vrij 30 Nov 2007 19:00 - 20:00 18 Highlights and features on today's sports in the world. Oprame Timer Beeldtimer Trug Scollen Selecteren Enter

Wijzigen van Opnametimer

1. Druk op de GUIDE toets om het EPG scherm te openen.
2. Selecteer het gewenste in de timer geprogrammeerde programma met een rode omlijsting en druk vervolgens op de Ⓞ toets.
3. Selecteer "Opname Timer" op het Programma-informatie scherm en druk op de OK toets.
4. De timerprogrammering wordt getoond op het Opnametimer scherm, waar u ⬆ kunt gebruiken om iets te veranderen.

Zie "Bevestigen, wijzigen en wissen van een instelling voor de Opnametimer" op 62 omtrent het wijzigen van een programma dat met de Opnametimer moet worden.

Gids Vrij 30 Nov 2007 9:00 Dins 04 Dec Categorie: Alle kanalen Kanalen 9:30 9:30 10:00 10:30 801 DTT-1 Natural Life Creative Live Morning News* 802 DTT-ch10 Morning News Morning News Small Town 3 DTT-ch05 Breakfast Time News' 30 min news Cool 01 G12 116 DTT-ch06 Cool 00 Cool 01 One hour Morning Show 208 DTT-ch03 Sunrise Information A. B Smith Car Detector 10 Cinema Normal T Morning Movie Sea 20 Super20 Reset Morning Song Ball ABCDEF 30 Trains30 Traffic Information Heading News Shopping 00 40 News360 Headline News 15++ Big Game 50 Sports-5 15min Info. Yesterday Game Wide Electronics Dins 04 Dec 8:00 - 8:30 1003 DTT-ch03 30min News Selecteren Enter Terug Functile Pagina

Waarschuwingen bij het instellen van een Opnametimer

• Als u het toestel uit wilt schakelen nadat u een Opnametimer heeft ingesteld, kunt u dit doen met de Aan/uit toets.
• De opname kan niet correct worden afgerond wanneer de Hoofdschakelaar op het toestel zelf uit staat.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Opnametimer (vervolg)

SHOWVIEW® Systeem

* Deze functie werkt alleen in de TV stand.

Voor u een Opnametimer gaat instellen:

Controleer of er genoeg ruimte op de harde schijf is, want anders zal de opname stoppen of niet correct worden afgerond.

Dit systeem stelt de Opnametimer in met een SHOWVIEW Programmanummer. U kunt de datum, de begin- en eindtijd en het juiste kanaal allemaal tegelijk instellen door één enkel programmanummer in te voeren.

1. Druk op de 📄 toets.
2. Selecteer SHOWVIEW met ⬆ en druk vervolgens op de OK toets.
3. Voer het SHOWVIEW programmanummer in met de cijfertoetsen en druk op de OK toets.

Gebruik of de rode toets om ingevoerde cijfers te corrigeren.

1. Controleer de instelling voor de timeropname op het bevestigingsscherm.
2. Selecteer "Instellen" en druk vervolgens op de OK toets.

Als u de instellingen voor de timeropname wilt corrigeren, kunt u dat doen met ⬆, waarna u "Instellen" selecteert en op de Ⓞ toets drukt.

Zie "Bevestigen, wijzigen en wissen van een instelling voor de

Opnametimer" op 62 omtrent het wijzigen van een programma dat met de timer opgenomen moet worden.

Opnametimer Vrij 30 Nov 2007 9:00 Tital Today World Kanalen 1020 [D] Euro-B Datum Dins 04 Dec 2007 Start-Einde 10:00-11:00 Herhalen En gang Modus TS Map ALLE Annullstellen Selecteren Enter Annu

[Bevestigingsscherm]

OPMERKING

• Als er al Opnametimes zijn ingesteld voor 33 programm's, zal de melding "Geheugen onvoldoende." verschijnen.
• Afhankelijk van het programma in kwestie is het mogelijk dat er een langere opnametijd wordt ingesteld dan het programma eigenlijk duurt.
• Als het SHOWVIEW programmanummer van een programma dat al is afgelopen wordt ingevoerd, kan er een heel ander programma worden ingesteld, of zal de melding "Nummer is niet juist." verschijnen.
• Het kanaal wordt aangegeven met “- - -” op het instelscherm voor de Opnametimer als het Gidskanaal niet is ingesteld. → zie ShowView kanaal op 37.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Opnametimer (vervolg)

Handmatig instellen van een Opnametimer

U kunt de Opnametimer ook met de hand instellen.

1. Druk op de 📄 toets.

2. Selecteer "Timer" met ⬆ en druk vervolgens op de Ⓞ toets.

3. Selecteer "Programmeer Timer" met ⬆ en druk vervolgens op de Ⓞ toets.

De Timerlijst verschijnt.

Programmeer Timers Vrij 30 Nov 2007 10:00 Timerlijst ON ON Datum Start - Einde Kanalen Naar Naam Programma Dins 04 Dec 8:00 - 8.3.0 0000 Monthr Sports News Dins 04 Dec 9:00 - 9.3.0 10@8.0 TS Nuews OK Terug Pagina Wissen Nieuw Geschiedenis

Monitor: De Beeldtimer is ingesteld. HDD: De Opnametimer is ingesteld.

1. Ga met de toets naar beneden in de lijst tot verschijnt.

2. Druk op de Ⓞ toets.

3. Selecteer "Opname Timer" met ◀▶ en druk vervolgens op de Ⓞ toets.

Programmeer Timers Vrij 30 Nov 2007 10:00 Timerlijst Start - Einde Kanalen Naar Naam Programma Handm. timer instelling Dins 04 D Dins 04 D Dins 04 D Nieuws reservering wordt geregistreerd. Selecteer opnemen/kijken. Eprzne Timer Beeldtimer Annuul Selecteren Enter Annul Terug Pagina Wissen Nieuw Sxchivris

AV1 1 AV2 2 AV3 3 AV4 4 AV5 5 HDMI1 6 HDMI2 7 HDMI3 8 RGB 9 0 I/II - + - P - MENU GUIDE OK FUNCTION RETURN

* U kunt ook naar de "Handm.timer instelling" gaan met de groene toets wanneer de Timerlijst verschijnt.

1. Voer de volgende informatie in.

Titel	1. Druk op de toets ◀ om de positie te wijzigen voor invoer.2. Voer de titel in met de toets ◀ en de cijfertoetsen op de afstandsbediening.3. Druk op de toets OK om de titel in te stellen.• Limiet: 40 tekens• Zie 75 voor de tekens die geselecteerd kunnen worden door de numerieke toetsen te gebruiken.• U kunt een teken verwijderen met de rode toets.
Kanalen	Wijzig het kanaal met de toets ◀. Schakel indien nodig tussen TV en DTT met de toets TWDTI.
Datum	Stel de datum in met de toets ◀ (maximaal 30 dagen).
Start-Einde	1. Druk op de toets ◀ om de positie te wijzigen voor invoer.2. Wijzig de tijd met de toets ◀.3. Druk op de toets OK om de tijd in te stellen.
Herhalen	Kies uit Eenmalig, Wekelijks of Dagelijks.• Wekelijks: De Opnametimer treedt elke week in werking op de dag die is ingesteld bij “Datum” en op de tijd die is ingesteld bij “Start-Einde”.• Dagelijks: De Opnametimer treedt elke dag in werking op de tijd die is ingesteld bij “Start-Einde”.
Modus	Selecteer de Opnamemodus met de ◀ toets. (Zie 56 over de Opnamemodus.)• In de DTT stand kan alleen TS worden geselecteerd.• In de TV stand kunt u kiezen uit XP, SP, LP of EP.
Map	Selecteer een map waar de opgenomen programma’s moeten worden opgeslagen; kies uit Alle of 1-5.Alle opgenomen programma’s worden ook opgeslagen in de Alle map, ook al selecteert u de mappen 1-5.

1. Stel de timer in met de volgende toets.

Wissen	Deze optie is alleen beschikbaar voor bewerking als de timer eerst is ingesteld. Druk op de toets OK om het item te verwijderen.
Instellen	Druk op de toets OK om de timer in te stellen.
Annul	Druk op de toets OK om de timer te annuleren.

OPMERKING

- Een met de hand ingestelde Opnametimer kan zich niet automatisch aanpassen aan eventueel gewijzigde uitzendtijden.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Opnametimer (vervolg)

Opnametimer in werking

• 20 seconden voor de opname zal beginnen, verschijnt er een melding.
• Als de Opnametimer in werking treedt wanneer het toestel uit (standby) staat, zal de televisie 1 minuut voor de opname begint worden opgestart.
  Nadat het programma afgelopen is zal de televisie weer uit (standby) gezet worden.
• U kunt een Opnametimer stoppen via "Stop Timer Event" in het Functiemenu.

Over opnemen van externe signaalbronnen

• HDMI ingangssignalen kunnen niet worden opgenomen.
• AV4 kan worden verbonden met apparatuur met Component of Composiet uitgangsaansluitingen.
  Component ingangssignalen kunnen niet worden opgenomen, dus u kunt beter geen Component aansluitingen maken indien u wilt kunnen opnemen van de op AV4 aangesloten apparatuur.

Bevestigen, wijzigen en wissen van een instelling voor de Opnametimer

FUNCTION

1. Druk op de 📄 toets.
2. Selecteer "Timer" met ⚠ en druk vervolgens op de Ⓞok toets.

3. Selecteer "Programmeer Timer" met Ⓚn druk vervolgens op de Ⓞk toets.

4. • Om de timerinstelling te wijzigen selecteert u het gewenste programma en gaat u verder naar 5.

5. Druk op de blauwe toets om de opnametimer tijdelijk buiten werking te stellen. Het vinkje verdwijnt uit het vakje.

6. Om de timerinstelling te wissen selecteert u het gewenste programma en drukt u op de rode toets. Ga vervolgens naar 6.

7. Selecteer de items die u wilt wijzigen met ⬆ en druk vervolgens op "Instellen". Raadpleeg 61 voor details.

8. Selecteer "Verdergaan" met de ◀ toets en druk vervolgens op de ⏻ toets.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

Timer Event Geschiedenis

U kunt het resultaat van de werking van de Opnametimer controleren via de "Timer Event Geschiedenis".

FUNCTION

1. Druk op de 📄 toets.
2. Selecteer "Timer" met de ⬆ toets en druk vervolgens op de Ⓞ toets.

3. Selecteer "Programmeer Timers" met de ⬆ toets en druk vervolgens op de OK toets. De Timerlijst verschijnt.

4. Druk op de gele toets om het "Timer Event Geschiedenis" scherm te openen.

5. Links van elke regel verschijnen de pictogrammen.

○: De opname is afgerond.

☐: De opname is geannuleerd via "Stop Timer Event".

X: De opname is niet gelukt. Er kunnen verschillende redenen zijn waarom een opname niet is gelukt:

1. De hoofdschakelaar stond uit toen de begintijd van de Opnametimer aanbrak.
2. Er was een Quick Timer opname bezig toen de begintijd van de Opnametimer aanbrak.
3. Er was geen ruimte meer op de harde schijf.

4. Het gewenste kanaal was vergrendeld toen de begintijd voor de Opnametimer aanbrak.

5. Druk nog eens op de gele toets en keer terug naar het "Programmeer Timers" scherm.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Bekijken van opgenomen programma's

Weergeven van opgenomen programma's via de Lijst met miniatuurafbeeldingen

U kunt het opgenomen programma dat u wilt laten weergeven selecteren van de Lijst met miniatuurafbeeldingen.

1. Druk op de ☐ toets om de lijst met opgenomen programma's te openen.

Wissen Vergrendelingspictogram Titellijst (Miniatuurafbealdingen) Vrij 30 Nov 2007 17:00 Selectie van mappen HDD Allc 1 2 3 4 5 Net 05 Dec. T0 100. 12h3m Programme Title Max 2x Cha# Net 05 Dec. T0 100. 12h3m Programme Title Max 2x Cha# Net 05 Dec. TS 100. 12h3m Programme Title Max 2x Cha# Net 05 Dec. TS 100. 12h3m Programme Title Max 2x Cha# Het programma heeft een Indelingvergrendeling Pictogram voor een nog niet weergegeven programma

I/II +/- × +/- P MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

1. Gebruik ⚙ om het gewenste programma te selecteren en druk vervolgens op OK toets om het geselecteerde programma weer te laten geven.

- Als u Hervatten heeft ingeschakeld, zal het programma beginnen vanaf het punt waar u de vorige keer gestopt bent. (Zie 37.)

- Gebruik de + toets wanneer u naar een andere pagina wilt (als de lijst uit meerdere pagina's bestaat).

1. Druk op de ■ toets om de weergave te stoppen. Het stopteken zal verschijnen.

• Als er eerst op de toets wordt gedrukt, zal het laatst opgenomen of weergegeven programma worden weergegeven.
• Wanneer u een met een Indelingvergrendeling geblokkeerd programma probeert weer te laten geven, zal de melding "Het geselecteerde programma is geblokkeerd door de notering." verschijnen.
• Er worden alleen programmatitels getoond voor opnamen via de Elektronische Programmagids (EPG). (Zie 59)
• Als de Thumbnail Snapshot instelling 0 min. is, kan de tijd voor het aanmaken van de indexplaatjes een aantal seconden bedragen. (Zie 37)
• Een programma dat nog wordt opgenomen zal niet in de lijst met opgenomen programma's staan.
• Er kan al tijdens de opname worden weergegeven. Wanneer er tegelijkertijd wordt weergegeven en opgenomen, zal de weergave stoppen wanneer u één keer op de ■ toets drukt. Druk nog eens op de toets om ook de opname te stoppen. (Behalve bij Opnametimer en Quick Timer opnamen.)
• Wanneer er foto's worden weergegeven of de Elektronische Programmagids (EPG) wordt getoond, kan er niet worden weergegeven.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Bekijken van opgenomen programma's (vervolg)

Tijdnavigatie

Selecteer het gewenste beeld terwijl u een programma bekijkt om daar naartoe te springen. FUNCTION

1. Druk op de ☐ toets terwijl er een programma wordt weergegeven.

Functlemenu Tijdnavigatie Zoom

1. Selecteer "Tijdnavigatie" met de ☐ets en druk vervolgens op de ☐ok toets. Het Tijdnavigatie tijd-zoekscherm verschijnt en de weergave wordt gepauzeerd.

2. Druk op ◀▶ om het gewenste beeld te selecteren.

Het beeld verandert van minuut tot minuut.

Als u op de ◄ toets blijft drukken, zal het beeld in plaats van elke minuut, elke vijf minuten veranderen.

1. Druk op de RETURN toets en het programma keert terug naar de scène van waar de Tijdnavigatie werd begonnen.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

Weergeven van het huidige programma tijdens de opname

U kunt het programma dat op dit moment wordt opgenomen tegelijkertijd laten weergeven.

1. Druk tijdens de opname van het programma op de ▶ toets. De weergave zal beginnen vanaf het begin van het programma. Tijdens weergave zijn diverse handelingen mogelijk, zoals versnelde weergave vooruit, of weergave met 0,8 keer de normale snelheid.

2. Druk op de ■ toets om de weergave te stoppen. De opname gaat door.

OPMERKING

- De weergave wordt gepauzeerd wanneer de scène in kwestie genaderd wordt bij versnelde weergave vooruit.

Als u vervolgens geen toets meer indrukt, zal de pauze na 1 minuut worden geannuleerd en zal de weergave worden hervat.

- "Weergeven van het huidige programma tijdens de opname" kan niet worden geselecteerd tot ongeveer 1 minuut nadat de opname is begonnen.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

Diverse standen om het programma weer te laten geven

a. Stop de weergave om een bepaalde scène te bekijken.

Druk op de TIME SHIFT II toets tijdens weergave.

• Druk op de toets of de toets om de weergave te herhalen.

- Als er 1 minuut lang geen handeling wordt verricht, zal er automatisch worden teruggekeerd naar de reguliere weergave.

b. Weergave met 0,8 keer de normale weergavesnelheid

Druk op de ▶ toets tijdens weergave.

- Er zal worden weergegeven met 0,8 keer de normale weergavesnelheid. - Druk nog eens op de toets om terug te keren naar de normale weergavesnelheid.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Bekijken van opgenomen programma's (vervolg)

c. Versnelde weergave vooruit

Druk op▶ tijdens weergave.

Met elke druk op deze toets zal de weergavesnelheid als volgt veranderen;

d. Vertraagde weergave

Druk op▶ terwijl de weergave gepauzeerd is.

Met elke druk op deze toets zal de weergavesnelheid als volgt veranderen;

e. Versnelde weergave terug (achteruit)

Druk op tijdens weergave.

Met elke druk op deze toets zal de weergavesnelheid als volgt veranderen;

f. Beeld-voor-beeld weergave

Druk op▶1 terwijl de weergave gepauzeerd is.

Met elke druk op deze toets kunt u het volgende beeldje laten weergeven.

g. Vanaf het begin van een hoofdstuk kijken

Druk op tijdens weergave.

▶▶: weergave vanaf het begin van het volgende hoofdstuk.

: weergave vanaf het begin van het huidige hoofdstuk.

Als er geen hoofdstuk is, zal er worden weergegeven vanaf het begin van een programma.

h. 30-seconden overslaan

Druk op de 📊 toets tijdens normale weergave, versnelde weergave vooruit met 1,5 keer de normale weergavesnelheid, of bij weergave met 0,8 keer de normale weergavesnelheid.

Met elke druk op deze toets zal er 30 seconden van het programma worden overgeslagen.

i. 10-seconden terug

REC MODE

Druk op de toets tijdens normale weergave, versnelde weergave vooruit met 1,5 keer de normale weergavesnelheid, of bij weergave met 0,8 keer de normale weergavesnelheid.

Met elke druk op deze toets springt de weergave 10 seconden terug in het programma.

OPMERKING

• De daadwerkelijk waarde voor de snelheid of tijd kan iets afwijken van de aangegeven waarde.
• Weergave achteruit met 0,8 keer de normale weergavesnelheid is niet mogelijk.
• Er wordt geen geluid geproduceerd in deze functies, met uitzondering van versnelde weergave vooruit met 1,5 keer de normale weergavesnelheid of weergave met 0,8 keer de normale weergavesnelheid.
• Het is mogelijk dat ◀◀ ▶ niet naar behoren werkt vanwege bepaalde eigenschappen van het opgenomen programma.
• Weergave terug is niet mogelijk bij beeld-voor-beeld weergave.
• Na 30-seconden overslaan of 10-seconden terug zal de weergavesnelheid terugkeren naar normaal.

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Bewerken van opgenomen programma's

Splitsen van een opgenomen programma

U kunt een programma bij een door u gewenst punt in twee stukken delen.

1. Druk op de TOETS om de lijst met opgenomen programma's te openen.
2. Selecteer het programma met de ⚙ toets en druk vervolgens op de ⏻ toets.
3. Selecteer "Splitsen" met de ⬆ toets en druk vervolgens op de ⏻ toets.
4. Selecteer het beeld waar u het programma wilt splitsen en druk vervolgens op de toets.

(Gebruik d◀▶▶▶ toets, toets, of toets)

1. Druk op de OK toets.

2. Selecteer met de ◄ toets "Verdergaan" (Doorgaan) wanneer de melding verschijnt en druk vervolgens op de Ⓤ toets.

Het opgenomen programma zal in twee stukken worden gesplitst bij het beeldje waar u bij 5 de weergave gepauzeerd heeft.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

OPMERKING

• Let op dat u de hoofdschakelaar niet uit zet zolang de melding "Splitst nu" wordt getoond, want anders is het mogelijk dat het opgenomen programma van de harde schijf verdwijnt.
• Afhankelijk van de scène is het mogelijk dat het splitsingspunt iets verandert.
• Een programma kan niet worden gesplitst op een punt dat niet meer dan 15 seconden van het begin of het eind van het programma ligt.
• De 2 programma's houden dezelfde titel na het splitsen.
• Als er wordt gesplitst vlak voor een punt waar een nieuw hoofdstuk begint, is het mogelijk dat het indexplaatje voor dat hoofdstuk niet meer getoond kan worden.
• Als er reeds 999 programma's zijn opgenomen, kan er geen programma meer gesplitst worden.

Wisbeveiliging (Beveiligen van een programma dat u niet wilt kunnen wissen)

U kunt een programma waarvan u niet wilt dat het gewist kan worden beveiligen.

TITLE LIST

1. Druk op de ○ toets om de lijst met opgenomen programma's te openen.
2. Selecteer het programma met de ⚙ toets en druk vervolgens op de ⏻ toets.
3. Selecteer "Beveiligen" met de ⬆ toets en druk vervolgens op de Ⓞ toets.
4. Selecteer het programma dat u wilt vergrendelen met de ⬆ toets en druk vervolgens op de ⏻ toets.

Het pictogram voor de wisbeveiliging verschijnt in de programmalijst. (Zie 63.)

Om de beveiliging weer op te heffen, dient u het beveiligde programma eerst te selecteren en dan op de Ⓞ toets te drukken.

1. Selecteer "Terug" met ⚙️ en druk vervolgens op de Ⓞ toets.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

OPMERKING

- Ook een programma dat is beveiligd met Delete Lock (Wisbeveiliging) zal worden gewist als de harde schijf wordt geformatteerd. (Zie 37)

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Bewerken van opgenomen programma's (vervolg)

Kopiëren van een opgenomen programma naar een andere map

Alle opgenomen programma's worden opgeslagen in de "ALLE" map.

U kunt een programma in de "ALLE" map selecteren en verplaatsen naar de andere mappen.

1. Druk op de TOETS om de lijst met opgenomen programma's te openen.
2. Selecteer het programma met de ⚙ toets en druk vervolgens op de ⏻ toets.
3. Selecteer "Vpl. naar map" en druk vervolgens op de Ⓞ toets.
4. Selecteer de map waar u het programma naartoe wilt verplaatsen en druk vervolgens op de OK toets.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

OPMERKING

• Ook als een programma vanuit de "ALLE" map naar andere mappen wordt verplaatst, zullen alle programma's toch in de "ALLE" map blijven staan.
• Wanneer een opgenomen programma wordt verplaatst uit de "ALLE" map, kunnen verschillende mappen ditzelfde programma delen. (Zie 63 over mappen.)

Wissen van opgenomen programma's

U kunt een programma selecteren en vervolgens wissen.

1. Druk op de toets om de lijst met opgenomen programma's te openen.
2. Selecteer het programma dat u wilt wissen en druk vervolgens op de rode toets.
3. Selecteer met de ⚙ toets "Verdergaan" wanneer de melding verschijnt en druk vervolgens op de Ⓞ toets.

OPMERKING

- Ook terwijl er iets wordt opgenomen op de harde schijf kunt u andere opgenomen programma's wissen.

Wissen van alle opgenomen programma's

1. Druk op de (toets om de lijst met opgenomen programma's te openen.
2. Selecteer het programma met de toets en druk vervolgens op de toets.
3. Selecteer "Alles wissen" met de ⬆ toets en druk vervolgens op de Ⓞ toets.
4. Selecteer "Verdergaan" wanneer de melding verschijnt en druk vervolgens op de toets.

TITLE LIST

OPMERKING

- Als het opgenomen programma uit de "ALLE" map wordt gewist, zal datzelfde opgenomen programma ook uit de mappen waar het naartoe gekopieerd was worden gewist.

- Als het opgenomen programma gekopieerd is naar verschillende mappen, zal het in de andere mappen bewaard blijven wanneer het uit één daarvan gewist wordt.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Bewerken van opgenomen programma's (vervolg)

Favoriete scènes gebruiken als indexplaatjes

U kunt uw favoriete scène uit een programma instellen als het indexplaatje voor dat programma.

1. Druk op de TOETS om de lijst met opgenomen programma's te openen.
2. Selecteer het programma met de ⚙ toets en druk vervolgens op de ⏻ toets.
3. Selecteer "Afb. instellen" en druk vervolgens op de (ok) toets.
4. Druk op de ▶ toets. Selecteer uw favoriete scène met de TIME SHIFT (en) toetsen!
5. Druk op de (ok) toets om het nieuwe indexplaatje te gaan gebruiken.
6. Druk op de RETURN toets om het instellen van het nieuwe indexplaatje af te sluiten.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

Bewerken van hoofdstukken

Door zelf hoofdstukken aan te brengen, kunt u bij weergave gemakkelijk beginnen vanaf de ingestelde punten.

1. Druk op de TOETS om de lijst met opgenomen programma's te openen.

2. Selecteer het programma met de ⚙ toets en druk vervolgens op de ⏻ toets.

3. Selecteer "Bewerk hfst" en druk vervolgens op de OK toets. Het hoofdstuk bewerkingsscherm zal nu verschijnen.

4. Selecteer uw favoriete scène met de ◀◀ ▶▶, en!! toetsen!

5. Druk op de Ⓞ toets. De scène waar u de weergave gepauzeerd heeft wordt ingesteld als beginpunt van het nieuwe hoofdstuk.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

- De beginscène van het hoofdstuk wordt getoond. - Als u tijdens weergave op doets drukt, zal er ook een beginpunt van een nieuw hoofdstuk worden ingesteld.

Wanneer u een hoofdstukpunt wist

Selecteer het beginpunt van het hoofdstuk met de ◀▶ toets en druk vervolgens op de rode toets.

1. Bewerk de gewenste beginpunten van hoofdstukken door de stappen 4 en 5 te herhalen.

2. Druk op de 📊 toets om het bewerken van hoofdstukken af te sluiten.

OPMERKING

• U kunt in één programma maximaal 255 hoofdstukken instellen.
• Combineren van opgenomen programma's of wissen van delen van opgenomen programma's is op deze manier niet mogelijk.
• Er moet minstens 5 seconden zitten tussen twee opvolgende beginpunten van hoofdstukken, anders kan er geen nieuw hoofdstukpunt worden ingesteld.

Weergavefunctie Huidige datum en tijd Bewerk hfs Vrij 30 Nov 2007 17:00 Totaal Opnametijd De positie van het bewerkte hoofdstukpunt in het programma. Geselecteerde hoofdstukpunt

FUNCTIES VAN DE HARDE SCHIJF (vervolg)

Bewerken van opgenomen programma's (vervolg)

Bewerken van de titel van een opgenomen programma

U kunt de titels van opgenomen programma's bewerken.

1. Druk op de ○ toets om de lijst met opgenomen programma's te openen.
2. Selecteer het programma met de ⚙ toets en druk vervolgens op de ⏻ toets.
3. Selecteer "Nieuwe naam" met de ⬆ toets en druk vervolgens op de Ⓞ toets.
4. Voer de nieuwe titel in met ⬆ en de cijfertoetsen op uw afstandsbediening. Raadpleeg "Naam" in [39] over hoe u de tekens moet invoeren.
5. Druk op de OK toets wanneer u klaar bent met het invoeren van de titel.

TITLE LIST

De nieuwe titel zal worden getoond in de programmalijst.

MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

FUNCTIES

Kanalenlijst (TV-modus)

U kunt de kanaleninstelling op de kanalenlijst wijzigen in het menu Kanaalbeheer.

1. Druk op de toets op de afstandsbediening in de TV-modus.
2. Selecteer "Kanaalbeheer" op het hoofdmenu.
3. De kanalenlijst wordt weergegeven met de onderstaande statusmarkeringen.

.... Favoriet kanaal

....Kanaal overslaan

Kanaalbeheer Vrij 30 Nov 2007 TV Frankrijk

Ch Naam Status

1 048MHz Music 2 055MHz BG010 3 175MHz ATVCh 4 211MHz GITCh 5 C21 VVCn3 6 511MHz HitTV 7 543MHz uTV2 8 623MHz News2 9 C22 News3 10 C23 Sport Verbergen Fijnregeling Enkele Scan Volledige Scan Instelling Scan OK Terug Pagina Wissen Diverslaan Sorteren

1. U kunt de kanalenlijst wijzigen met de volgende toetsen van de afstandsbediening.

[HAST]	Selecteer items in de Kanalenlijst.Het beeld van het geselecteerde kanaal wordt in de rechter bovenhoek weergegeven.
	Ga naar de volgende/vorige pagina van de Kanalenlijst als het nummer van het kanaal groter is dan 11.
	Ga naar “Bewerking Kanaal”.
	Wissel tussen Kanalenlijst en het instellingsgedeelte rechts onder.
Rood (Wissen)	Hiermee verwijdert u het geselecteerde kanaal uit de lijst. Als u [Verdergaan] selecteert bij het bericht dat verschijnt, wordt het kanaal verwijderd.Het kanaal wordt ook uit de favorieten (Favoriet) gewist.
Groen (Overslaan)	Schakel “Overslaan Aan/Uit” in of uit voor het geselecteerde kanaal.Wanneer u “Aan” selecteert, wordt het kanaal als favoriet geannuleerd wanneer het eerder was ingesteld als favoriet.
Geel (Sorteren)	Sorteer de kanaalposities op de Kanalenlijst.1) Druk op de gele toets wanneer u het kanaal selecteert dat u op de juiste plaats wilt zetten in de kanalenlijst.2) Selecteer de bestemming met de toets ◆.3) Druk op de toets OK.

1. U kunt de gedetailleerde instelling gebruiken in het instellingsgedeelte dat u rechtsonder ziet.

Verbergen

U kunt het kanaal dat is ingesteld op “Overslaan Aan” verbergen/weergeven door op de toets Ⓞ te drukken wanneer u “Verbergen” selecteert.Aan: Wanneer “Overslaan Aan” is ingeschakeld, wordt het kanaal niet vermeld op de Kanalenlijst.De indicator aan de linkerkant van het pictogram Ⓧ is groen.Uit: Geef alle kanalen weer op de Kanalenlijst, ongeacht de instelling van “Overslaan Aan/Uit”.De indicator aan de linkerkant van het pictogram Ⓧ is zwart.

Fijnregeling

Stem nauwkeuriger af op het geselecteerde kanaal. Wanneer u op de toets Ⓞ drukt, gaat u naar het scherm voor gedetailleerde instellingen.

1. Druk op de toets 🙏 (desnoods verscheidene malen) op de afstandsbediening om naar de normale schermweergave terug te keren.

- Druk op de toets TVDIT op de afstandsbediening om naar het scherm DTT-Kanaalbeheer te gaan. - Druk op de toets OK om naar de pagina Bewerking Kanaal te gaan. Zie 38 voor meer informatie.

FUNCTIES (vervolg)

Kanalenlijst (DTT-modus)

U kunt de kanaleninstelling op de kanalenlijst wijzigen in het menu Kanaalbeheer.

1. Druk op de toets op de afstandsbediening in de DTT-modus.
2. Selecteer "Kanaalbeheer" op het hoofdmenu.
3. De kanalenlijst wordt weergegeven met de onderstaande statusmarkeringen.

..... Favoriet kanaal

....Kanaal overslaan

....Kanaal vergrendelen

.....Kanaal onlangs toegevoegd via "Enkele Scan", "Volledige Scan" en "Instelling Scan". (Wanneer deze is geselecteerd, verdwijnt deze.)

X .....Kanaal verwijderd uit netwerk via "Enkele Scan", "Volledige Scan" en "Instelling Scan". (Druk op Rood (Wissen) om deze te verwijderen.)

Kanaalbeheer Vrij 30 Now 2007 DTT: Alle diensten OFF ON England Continental Digital-cast CN Naam Status 2 BG0100101 3 A1V-Ch03 10 Channel-1 20 Super20 40 News360 50 Sports-5 60 BTTT-Ch06 81 TV-V-Ch03 300 Trains30 811 News25 Selecteren Enter Terug Wissen Overslaan Sorteren Dienst Signaalkwaliteit:72 Verbergen Fijnregeling Enkele Scan Volledige Scan Instelling Scan

1. U kunt de kanalenlijst wijzigen met de volgende toetsen van de afstandsbediening.

	Selecteer items in de Kanalenlijst.Het beeld van het geselecteerde kanaal wordt in de rechter bovenhoek weergegeven.
[WSWB]	Ga naar de volgende/vorige pagina van de Kanalenlijst als het nummer van het kanaal groter is dan 11.
	Ga naar “Bewerking Kanaal”.
	Wissel tussen Kanalenlijst en het instellingsgedeelte rechts onder.
Rood (Wissen)	Hiermee verwijdert u het geselecteerde kanaal uit de lijst. Als u [Verdergaan] selecteert bij het bericht dat verschijnt, wordt het kanaal verwijderd. Het kanaal wordt ook uit Favoriet verwijderd.
Groen (Overslaan)	Schakel “Overslaan Aan” in of uit voor het geselecteerde kanaal.Wanneer u “Aan” selecteert, wordt het kanaal als favoriet geannuleerd wanneer het eerder was ingesteld als favoriet.
Geel (Sorteren)	Sorteer de kanaalposities op de Kanalenlijst.1) Druk op de gele toets wanneer u het kanaal selecteert dat u op de juiste plaats wilt zetten in de kanalenlijst.2) Selecteer de bestemming met de toets ◆.3) Druk op de toets OK.
Blauw (Dienst)	Verander de categorie voor de Kanalenlijst.Telkens wanneer u deze toets indrukt, verandert de functie ervan als volgt.Alle diensten →Televisie → Radio → Gegevens* → Alle diensten

* Deze gegevens zijn alleen beschikbaar voor het ***XR01U model.

Kanalenlijst (DTT-modus) (vervolg)

1. U kunt de gedetailleerde instelling gebruiken in het instellingsgedeelte dat u rechtsonder ziet.

Verbergen		Uit	U kunt het kanaal dat is ingesteld op “Overslaan Aan” verbergen/weergeven door op de toets OK te drukken wanneer u “Verbergen” selecteert.Uit: Geef alle kanalen weer op de Kanalenlijst & EPG, ongeacht de instelling van “Overslaan Aan/Uit”. De indicator aan de linkerkant van het pictogram ✗ is zwart.Aan: Wanneer “Overslaan Aan” is ingeschakeld, wordt het kanaal niet vermeld op de Kanalenlijst & EPG. De indicator aan de linkerkant van het pictogram ✗ is groen.
		Aan
Enkele Scan			Zoek de digitale kanalen handmatig.Voer het kanaalnummer in met de cijfertoetsen op de afstandsbediening. Selecteer vervolgens [Scannen] en druk op de toets OK om met scannen te beginnen.Als een nieuw kanaal wordt gevonden, wordt dit toegevoegd aan de kanalenlijst.
Volledige Scan			Zoek de digitale kanalen automatisch. (automatisch zoeken) Selecteer [Verdergaan] en druk op de toets OK om met het scannen van alle digitale kanalen te beginnen.Wanneer Volledige Scan wordt gebruikt, zullen de instellingen voor de Kanalenlijst, Favoriete kanalen, Beeldtimer, Opnametimer en Kanaalvergrendeling worden teruggezet op hun oorspronkelijke instellingen.
Instelling Scan (alleen voor model ***XR01E.)	In Standby	Uit	Indien deze functie is ingeschakeld, bedient u hiermee automatisch zoeken wanneer de TV in de modus Standby/uit staat. (De standaardinstelling is Aan.)
		Aan
	In Werking	Uit	Indien deze functie is ingeschakeld, bedient u hiermee automatisch zoeken wanneer de TV aan staat. Op de ingestelde tijd wordt er automatisch met scannen begonnen. (De standaardinstelling is Uit.)
		Aan
	Tijd		Selecteer een starttijd voor Auto scan. (De standaardtijd is 02:30.) Gebruik de toets ⬇, selecteer een positie voor de invoer en voer de gewenste tijd in via de toets ⬇.
	Interval	Dagelijks	Selecteer een voorkeursinterval. (De standaardinstelling is Dagelijks.)
		Wekelijks

RETURN

1. Druk op de toets 🌿 (desnoods verscheidene malen) op de afstandsbediening om naar de normale schermweergave terug te keren.

2. Druk op de toets TV/DTT op de afstandsbediening om naar het scherm DTT-Kanaalbeheer te gaan.

3. Druk op de toets OK om naar de pagina Bewerking Kanaal te gaan. Zie 38 voor meer informatie.

FUNCTIES (vervolg)

Op het EPG-scherm worden opgeslagen kanalen vermeld met informatie over de programma's die worden uitgezonden, als de dienst beschikbaar is.

Het is mogelijk een timeropname in te stellen met behulp van de Elektronische Programmagids (EPG). Zie 59 voor details.

1. Druk op de toets ☑ om het EPG-scherm te openen.

2. Het scherm EPG wordt weergegeven.

Selecteer een type EPG-weergave uit Matrixoverzicht of Kanalen Overzicht door de toets in te drukken en "Matrixoverzicht/Kanalen overzicht" te selecteren (indien nodig). Zie 52.

1. Selecteer programma's met de volgende toetsen.

Toets Matrixoverzicht Kanalen overzicht
	Verschuivingen van kant naar kant.	Wijzigt kanalen.
	Verschuivingen omhoog en omlaag.	Wijzigt programma's.
ROOD	Terug in de tijd per pagina —
GROEN Vooruit in de tijd per pagina		—
GEEL Dag terug
BLAUW Dag verder
	10 kanalen terug en verder	10 programma's terug en verder
	Hiermee verlaat u EPG.

[Matrixoverzicht] Gids Vrij 30 Nov 2007 9:00 Zat 01 Dec Category: Alle kanalen Kanalen 9:00 9:30 10:00 10:30 8:01 DTT-1 Natural Life Creative Live Morning News* 8:02 DTT-ch10 Morning News Morning News* Small Town 3 DTT-ch03 Breakfast Time News* 30 min news Cool 01 C12 116 DTT-ch06 Cool 00 Coc 01 One hour Morning Show 2:08 DTT-ch03 Sunrise Information A. B Smith Car Detector 10 Cinema Normal T Morning Movie Sea 20 Super20 Reset Morning Song Ball ABCDEF 30 Trains30 Traffic Information Headline News Shopping 00 40 News350 Headline News 15+ Big Game 50 Sports-5 15min Info. Yesterday Game Wide Electronics Zat 01 Dec 8:00 - 8:30 10:03 DTT-ch03 30min News Selecteren Enter Torug Functie EPagina

[Kanalen overzicht]

Gids Vrij 30 Nov 2007 8:00 Zat 01 Dec Categorie: Alle kanalen 602 DTT-ch10 603 DTT-ch11 604 DTT-ch12 Datum Start - Ende Naam Programma Zat 01 Dec 5:00 - 8:30 Sports News Zat 01 Dec 9:00 - 8:30 News Zat 01 Dec 10:00 - 10:30 Today Topics Zat 01 Dec 11:00 - 11:30 Market News Zat 01 Dec 12:00 - 12:30 Word Lunch Words Zat 01 Dec 13:00 - 13:30 The House Zat 01 Dec 14:00 - 14:30 Traffic Information Zat 01 Dec 15:00 - 15:30 News Zat 01 Dec 16:00 - 16:30 Movie News Zat 01 Dec 17:00 - 17:30 Word News Selecteren Kanalen Enter Terug Functie Pagina

1. Druk op de toets Ⓞ om programma-informatie weer te geven.

U kunt door het scherm met programma-informatie bladeren met de toets ⬆ Als u de volgende handelingen wilt verrichten, selecteer dan het gewenste item met de toets ◀ en druk vervolgens op de toets OK

Beeld	Het programma weergeven. (Het scherm EPG wordt gesloten.) Dit is beschikbaar wanneer het programma wordt uitgezonden.
Beeldtimer	Instellen Beeldtimer
Opname Timer	Instellen Opnametimer. Zie 59 voor details.
Terug	Het scherm Programma-informatie afsluiten.

[Programme Informatie]

Programma-informatie Vrij 30 Nov 2007 18:16 Toekomstig prog Today World News Headline 1 Sports-5 Vrij 30 Nov 2007 19:00 - 20:00 18 Highlights and features on today's sports In the world. Oprname Timer Beeldtimer Terug Scrollen Selecteren Enter

1. Druk nogmaals op de toets ①m naar het normale scherm terug te keren.

OPMERKING

- U kunt de beeldinstellingen aanpassen en naar programma's zoeken tijdens EPG door de toets in te drukken. Zie 52 voor meer informatie.

- Het aantal dagen dat wordt weergegeven in EPG kan variëren per land.

- Niet alle kanalen zenden alle programmagegevens uit. Sommige kanalen geven geen programmanamen of andere details. In een dergelijk geval zal alleen de naam van het kanaal worden weergegeven.

- Als het geselecteerde programma al is ingesteld in een Beeldtimer of Opname Timer, zal het bevestigingsscherm verschijnen. (Zie 60 en 74 voor bevestigingsschermen.)

FUNCTIES (vervolg)

Programmeer Timers

Met Timerprogrammering kunt u niet alleen twee of meer programma's opnemen, de functie herinnert u er ook aan dat het gewenste programma begint zelfs wanneer u naar een andere zender zit te kijken.

[Instellen Beeldtimer]

Zie 61 voor de procedures 1 t/m 5.

Programmeer Timers Vrij 30 Nov 2007 10:00 Timerlijst OFF OFF Datum Start - Indie Kanalen Near Naam Programma Dins 04 D Handm. timer instelling Dins 04 D Dins 04 D Nieuw reservering wordt geregistreerd. Selecteer opnemen/kijken. Open Name Timer Baadtimer Annul Selecteren Enter Annul Terug Pagina Wissen Nieuw Satchkäris

Beeldtimer Vrij 30 Nov 2007 10:00 Titel Today World News Headline Just 60 minutes Kanalen 820 Euro-B sport Datum Tet 05 Dec 2007 Start - Einde 10:00 - 10:00 Voorkeur Audio Engels Herhalen Eenmalig Wissen Instellen Annul Selecteren Enter Annul

[Bevestigingsscherm]
6. Selecteer Beeldtimer met de ◀ toets en druk vervolgens op de ⏻ toets.
7. Voer de volgende informatie in.

Titel	1. Druk op de toets ◀ om de positie te wijzigen voor invoer.2. Voer de titel in met de toets ⬆ en de cijfertoetsen op de afstandsbediening.3. Druk op de toets OK om de titel in te stellen.• Limiet: 40 tekens• Zie 75 voor de tekens die geselecteerd kunnen worden door de numerieke toetsen te gebruiken.• U kunt een teken verwijderen met de rode toets.
Kanalen	Wijzig het kanaal met de toets ◀. Schakel indien nodig tussen TV en DTT met de toets TV/DTT
Datum Stel de datum in met de toets (maximaal 30 dagen).
Start-Einde	1. Druk op de toets ◀ om de positie te wijzigen voor invoer.2. Wijzig de tijd met de toets ⬆3. Druk op de toets OK om de tijd in te stellen.
Voorkeur Audio	Stel de voorkeur voor audio in met de toets ◀.
Herhalen	Kies uit Eenmalig, Wekelijks of Dagelijks.• Wekelijks: De Beeldtimer treedt elke week in werking op de dag die is ingesteld bij “Datum” en op de tijd die is ingesteld bij “Start-Einde”.• Dagelijks: De Beeldtimer treedt elke dag in werking op de tijd die is ingesteld bij “Start-Einde”.

1. Stel de timer in met de volgende toetsen.

Wissen	Deze optie is alleen beschikbaar voor bewerking als de timer eerst is ingesteld. Druk op de toets OK om het item te verwijderen.
Instellen	Druk op de toets OK om de timer in te stellen.
Annul	Druk op de toets OK om de timer te annuleren.

1. De melding "Timer bezichtigen begint binnenkort." zal ongeveer 20 seconden voor het ingestelde programma begint verschijnen en het kanaal zal automatisch daarnaar worden overgeschakeld.

FUNCTIES (vervolg)

Programmeer Timers (vervolg)

- Controleer de status van het geselecteerde kanaal/programma:

Controleer de volgende punten op de Timerlijst, die van invloed kunnen zijn op uw instelling.

ON	Het geselecteerde kanaal heeft Kanaalvergrendeling. Zie 51 voor meer informatie.
ON	Het geselecteerde kanaal heeft Indelingvergrendeling. (Alleen voor het model ***XR01E.) Zie 51 voor meer informatie.
!	Het geselecteerde kanaal heeft Kanaalvergrendeling.
√	Het kanaal met wordt door de timer ingesteld. (Het kanaal met heeft geen timerinstelling.)

● De timer annuleren:

Selecteer het programma op de timerlijst via de toets ⬆ op de afstandsbediening.

Druk daarna op de rode toets om de geselecteerde timer te verwijderen.

● De timergeschiedenis controleren:

Druk op de gele toets terwijl de timerlijst wordt weergegeven.

● De timeruitvoering controleren:

Druk op de blauwe toets terwijl de timerlijst wordt weergegeven.

Zo wisselt u tussen uitgevoerde en onuitgevoerde items.

● De lopende timer event stoppen:

FUNCTION

Druk op de toets Ⓞ terwijl de timer event loopt.

Selecteer "Stop Timer Event" en druk op de toets OK.

OPMERK NG

• U kunt een timer instellen voor maximaal 33 programma's.
• U kunt ook Beeldtimer openen via EPG. Zie 73 voor meer informatie.
• De functies Foto-ingang en Multi-picture (Meervoudig beeld) zijn niet beschikbaar wanneer Beeldtimer actief is.
• De volgende tekens kunnen worden geselecteerd voor "Titel" door de numerieke toetsen te gebruiken. Zie 74 voor meer informatie.

1		— 1 & . +		- * / !
2		abc 2 ABC
3		def	3	DEF
4		ghi	4	GHI
5		jkl	5	JKL
6		mno	6	MNO
7		pqrs	7	PQRS
8		tuv	8	TUV
9		wxyz	9	WXYZ
0		—	0

FUNCTIES (vervolg)

Modus Favorieten instellen

U kunt uw lijst met favoriete kanalen opstellen.

1. Selecteer "Favoriet" in het Functiemenu. Zie 50.
2. U verandert van pagina door de toets 🏠 in te drukken en kanalen te selecteren met de toets 🏠 en gebruik daarna de volgende toetsen.

Rood (Wissen) Hiermee verwijdert u een geregistreerd kanaal.
Groen (Toevoegen)	Hiermee registreert u een kanaal.
Blauw (Info) Hiermee schakelt u de weergave van kanaalnaam en eindtijd in en uit. (Alleen DTT)

[Favoriet]

Favoriet 10 803 Music TV 30min News 8:30 6 DTT-Ch06 30min News 8:30 100 News-Ch10 Headline News/We 8:45 801 DTT-Ch01 Golf Match 8:30 200 BG01001010 Afternoon Movie 10:30 12 Sport-Z Sports News 8:30 11 × Natural TV Nature Documenta... 8:30 Wissen Toevoegen Info

1. Druk op de toets OK om de instellingen te activeren.

OPVERKING

• Als u een favoriet kanaal op "Overslaan Aan" instelt in het menu Kanaalbeheer, wordt het kanaal verwijderd uit Favoriet.
• Als u een kanaal verwijdert uit het netwerk via het menu Kanaalbeheer, wordt het pictogram × op de lijst met favoriete kanalen weergegeven. Zie 71.
• Als een kanaal uit Kanaalbeheer wordt verwijderd, wordt het kanaal ook uit Favoriet verwijderd.

Informatiebalk [Alleen DTT-modus]

1. Druk op de toets op de afstandsbediening.
   De status van het ingangssignaal wordt weergegeven.
   (Zie 34 voor meer informatie.)
2. Druk op de toets Ⓔ terwijl de status wordt weergegeven. Informatiebalk (Nu) wordt weergegeven zoals hier rechts afgebeeld. Deze bevat van allerlei informatie zoals uitvoerige programmagegevens of audiotaal.
3. Druk op de gele toets om naar de informatie over het volgende programma te gaan.
4. Selecteer de Beeldtimer of Opname Timer die u wilt instellen. Als het geselecteerde programma al is ingesteld in een timer voor Beeldtimer of Opnametimer, zal het bevestigingsscherm verschijnen. (Zie 60 en 74 voor bevestigingsschermen.)
5. Druk nogmaals op de toets Terug of om naar het normale scherm terug te keren.

OPMERKING

- Als u tijdens een opname op de ⑩ toets drukt, zal de Opname-informatiebalk verschijnen. (Zie 56 voor de Opname-informatiebalk.) Druk nog eens op de ⑪ toets om de normale weergave te hervatten.

ABTV 12 Engels Spaans 30min. 01h 59m. 17:45

Programma-informatie Vri 30 Nov 2007 18:16 Uitgezonden prog. Today World News Headline 1 Sports-5 Vri 30 Nov 2007 16:00 - 19:00 Engels, Frans Engels, Frans 18 Highlights and features on today's sports in the world. Terug Scrolen Enter Volgende

[Informatie huidige programma]

Pictogram	Voor	Omstandigheden
	VisueelGehandicap	Als het programma geluidfuncties of ondertitelingsfuncties (DVB) heeft voor visueel gehandicapten of slechthorenden, verschijnen de onderstaande pictogrammen.
	Slechthorend
	Dolby® Digital Audio	Het pictogram wordt weergegeven wanneer de geluidssignalen van het programma via Dolby® Digital Audio of Dual Mono Audio worden uitgevoerd.
[A]	Links van Dual Mono Audio
[B]	Rechts van Dual Mono Audio
[A/B]	Beide kanten van Dual Mono Audio

Programma-informatie Vrij 30 Nov 2007 18:16 Volgend programma Today World News Headline 1 Sports-5 Vrij 30 Nov 2007 19:00 - 20:00 18 Highlights and features on today's sports in the world. Oname Timer Beeldtimer Terug Scrolle Selecteren Enter Nu

[Informatie volgende programma]

FUNCTIES (vervolg)

Audiotaal

[Alleen DTT-modus]

De audiotaal die beschikbaar is in het huidige programma kan worden geselecteerd.

1. Druk op de toets I/II op de afstandsbediening in de DTT-modus.
2. U kunt een van de talen selecteren door middel van de toets ◀◀.

ABTV 12 10 Engels Spaans Audiotaal Engels

OPMERKING

• Als er geen audio bij dit programma beschikbaar is, verschijnt "No Language" op de balk.
• De audiotaal die als voorkeur is geselecteerd als wijzigingskanaal kan worden ingesteld in het menu Confi guratie. Zie 41 voor meer informatie.
• Selecteer Dolby® Digital in Digitale Uitgang of Audiomenu om optimaal van het programma dat met Dolby® Digital Audio wordt uitgezonden te genieten. Zie 49 en 76 voor meer informatie.

DVB-ondertitels en DVB-ondertitelingstaal

[Alleen DTT-modus]

U kunt DVB-ondertitels hier inschakelen en de DVB-ondertitelingstaal selecteren die in het huidige programma beschikbaar is.

1. Druk op de toets op de afstandsbediening in de DTT-modus.
2. U kunt een van de talen selecteren door middel van de toets ◄.
3. Als u de DVB-ondertiteling nu wilt in- of uitschakelen, stel de functie dan in op Aan/Uit door de toets ⬆ te gebruiken aan de rechterkant van de balk.

ABTV 12 10 Engels Spaans Ondertitel Engels Aan

OPMERKING

• Als er geen DVB-ondertiteling bij dit programma beschikbaar is, verschijnt "No Language" op de balk.
• De ondertitelingstaal (DVB) die als voorkeur is geselecteerd als wijzigingskanaal kan worden ingesteld in het menu Configuratie. Zie 41 voor meer informatie.

FUNCTIES (vervolg)

Analoge/digitale teletekst

Deze teletekstfunctie ondersteunt:

• TV-modus: Alle modellen
• DTT-modus: ***XR01E

• Bedienen van de Teletekstfuncties

U kunt de Teletekstfuncties gemakkelijk bedienen met behulp van de toetsen op de afstandsbediening.

Paginanummer Koppelingen van 12 : 34 : 56 Rood Groen Geel Blauw

CPMERKING

Selecteer de taal voor teletekst in het menu Configuratie zoals afgebeeld op 41.

Bediening Druk op
Om de Teletekstfunctie in te schakelen.Om de Teletekstfunctie af te sluiten.	[TV⇔Tekst]
Ga naar de volgende of de vorige pagina.	[Paginakeuze]
Naar de aangegeven pagina gaan.(Time-out is 4 seconden in DTT-modus.)	0 ~ 9[Paginakeuze]
Om het beeld te splitsen zodat u tegelijkertijd naar Teletekst ennaar uw tv-programma kunt kijken.Druk nog eens om alleen Teletekst op het scherm te bekijken.	[Tekst⇔TV+Tekst]
Om naar de Indexpagina te gaan.	i[Index]
Voor toegang tot teletekst-ondertiteling (als het kanaal is voorzien van Teletekst-ondertiteling).Druk in de TV-modus rechtstreeks op deze toets.Druk in de DTT-modus op deze toets nadat op de toets gedrukt (om de modus Teletekst te activeren). Wanneer u in de DTT-modus direct op deze toets drukt (voordat teletekst is ingeschakeld), wordt DVB-ondertiteling ingeschakeld.	Ondertitel]
Om verborgen tekst weer te laten geven.Bijv. de antwoorden van een quiz of spelpagina.Druk nog eens om het getoonde antwoord weer te laten verdwijnen.	? [Onthullen]
Om terug te keren naar uw tv-programma terwijl er gezocht wordt naar de door u opgegeven Teletekstpagina.Wanneer de pagina is gevonden zal het bijbehorende paginanummer in de linker bovenhoek van het scherm verschijnen.Druk nog eens om terug te keren naar de Teletekstpagina.	X [Annul]
Om de pagina’s onderaan de huidige pagina te openen.(Kies de toets aan de hand van de kleur van de gewenste aanduiding op het scherm.)	[Kleur]
Hiermee kunt u de tekst vasthouden.	[Vasthouden]

AV1 1 AV2 2 AV3 3 AV4 AV5 HDMI1 4 5 6 HDMI2 HDMI3 RGB 7 8 9 0 I/II P - MENU GUIDE FUNCTION RETURN TIME SHIFT TITLE LIST REC MODE

Informatie

• Met elke druk op de ☐ toets wordt er heen en weer geschakeld tussen twee beelden en een enkel beeld op het scherm.
  * Weergave met twee beelden op het scherm is niet mogelijk tijdens opname.
• Sommige Teletekstpagina's hebben geen kleurgecodeerde koppelingen onderaan het scherm. Druk eventueel op de Ⓤ toets om deze gegevens te zien te krijgen.
• Op sommige teletekstpagina's worden subpaginanummers vermeld onderaan het scherm (onder koppelingspagina's). U kunt de subpagina selecteren door op de toets ◄ te drukken op de afstandsbediening.
  * Teletekst is niet beschikbaar bij "Weergave van het huidige programma tijdens opname" (zie 64) of "Timeshift" (zie 57).
  * Zowel Analoog als Digitaal is beschikbaar bij weergave van een opgenomen programma.

FUNCTIES (vervolg)

MHEG digitale teletekst [Alleen DTT-modus]

Deze teletekst is voor model \*\*\*XR01U in DTT-modus.

MHEG digitale teletekst biedt allerlei informatie met tekst op het scherm.

• U opent of sluit het teletekstscherm af door de toets te drukken of de toets Kleur, afhankelijk van het programma dat wordt uitgezonden. Volg de instructies op het scherm wanneer u de toets Kleur gebruikt.
• MHEG digitale teletekst en ondertiteling (DVB) kunnen niet tegelijkertijd worden gebruikt.
  Ondertiteling (DVB) moet worden uitgezet als u teletekst wilt inschakelen.
• Als u teletekst wilt inschakelen wanneer ondertiteling (DVB) actief is, verschijnt er een dialoogvenster waarin u wordt gevraagd de ondertiteling uit te schakelen zoals aangegeven.

Bevestigen Interactieve diensten kunnen niet worden gebruikt wanneer ondertitels aanstaan. Wilt u de ondertitels nu uitschakelen? JA NEE Selecteren OK Enter An#ul

Bediening Druk op
Hiermee kunt u heen en weer schakelen tussen de tv en Teletekst.	[TV⇔Tekst]
Met elk van deze toetsen kunt u de corresponderende koppeling onderaan het scherm selecteren. [Kleur]	□ □ □ □
Hiermee selecteert u items op het scherm.	[Itemkeuze]
Hiermee gaat u naar de aangegeven pagina wanneer de instructies op het scherm verschijnen.	0 ~ 9[Paginakeuze]

AV1 1 AV2 2 AV3 3 AV4 AV5 HDMI1 4 5 6 HDMI2 HDMI3 RGB 7 8 9 OK 0 I/II - + - P - MENU GUIDE FUNCTION RETURN

OPMERKING

• Wanneer er in een menu van uw digitale Teletekst wordt gevraagd op SELECT te drukken, dient u op de OK toets van de afstandsbediening te drukken.
• MHEG Digitale Teletekst is niet beschikbaar bij weergave van een opgenomen programma.
• MHEG Digitale Teletekst is niet beschikbaar bij "Weergave van het huidige programma tijdens opname" (zie 64) of "Timeshift" (zie 57).

FUNCTIES (vervolg)

Omschakelen van de beeldafmetingen

DTT/TV/AV/weergavesignaal ingangsaansluiting

Selecteer "Zoom" van het functiemenu en, verandert het schermformaat in de onderstaande volgorde, en de status wordt weergegeven onderaan het scherm.

- Beelden van standaard defi nitie bekijken (480i, 480p, 576i, 576p)

DTT/TV/AV1/AV2/AV3/weergave

▶ Auto Vol beeld Zoom C14:9L 14:9 Zoom Panoramisch 2Panoramisch

AV4/AV5

4:3 Vol beeld Zoom C14:92 14:9 Zoom Panoramisch 2Panoramisch 1

HDMI1/HDMI2/HDMI3

Auto→4:3→Vol beeld→Zoom→C14:9L→14:9 Zoom→Panoramisch 1→Panoramisch 2-

- Beelden van hoge defi nitie bekijken

AV4/HDMI1/HDMI2/HDMI3

[1080i/1080p] → Vol beeld1 → Vol beeld 2

[720p]

Zoom C14.9L -20

Het beeld wordt in optimale conditie weergegeven door het weergaveformaat te selecteren afhankelijk van het huidige uitvoerbeeld zoals hieronder afgebeeld.

Ingangssignaal	Weergavescherm	Beeldafmetingen	Beeldweergave wordt als volgt verkregen.
Wanneer u Standaard Defi nitie-beelden bekijkt:
		Auto	Beelden worden weergegeven in een geschikt formaat door automatisch een methode te selecteren aan de hand van het formaat van het programma. Standaard zoominstelling in het menu Configuratie wordt geselecteerd als WSS-signaal of formaatwisselingssignaal niet wordt waargenomen in de DTT-, TV- en AV-modus.
(4:3 Signaal)		4:3	4:3 beelden worden natuurgetrouw op het scherm weergegeven. Aan beide zijden verschijnen balken.
		Panoramisch 1	4:3 beelden worden weergegeven op het scherm met het midden van het beeld lineair vergroot, maar naar de randen toe steeds meer uitgerekt.
		Panoramisch 2	De verticale afmeting van Panoramisch 1 wordt verkleind zodat u het hele beeld kunt zien, inclusief ondertitels die anders misschien slechts gedeeltelijk zichtbaar zouden zijn op het scherm.
(Samengedrukt)		Vol beeld	4:3 beelden worden weergegeven met de standaard verticale afmetingen en horizontaal samengedrukt.
(Vista)		Zoom	16:9 beelden worden natuurgetrouw weergegeven op een 4:3 scherm (Vista formaat). * In sommige gevallen kunnen de balken boven en onder in het beeld enigszins inbranden.
(14:9 Signaal)		C14:9L	14:9 beelden worden weergegeven op een 16:9 scherm en verticaal uitgerekt en horizontaal samengedrukt.
		14:9 Zoom	14:9 beelden worden weergegeven op een 16:9 scherm en verticaal uitgerekt.

FUNCTIES (vervolg)

Omschakelen van de beeldafmetingen (vervolg)

DTT/TV/AV/weergavesignaal ingangsaansluiting (vervolg)

Ingangssignaal	Weergavescherm	Beeldafmetingen	Beeldweergave wordt als volgt verkregen.
Wanneer u Hoge Defi nitie-beelden bekijkt:
(16:9 Signaal)		Vol beeld/ Vol beeld 1	Hiermee geeft u een beeld 16:9 getrouw weer in 95% van het formaat.
		Vol beeld 2	Hiermee geeft u een beeld 16:9 getrouw weer in 100% van het formaat.* In sommige gevallen is het scherm onnodig aan de randen van het scherm afgedekt of gestoord.

Informatie

De beeldverhouding ('aspect') geeft de verhouding aan tussen de horizontale en de verticale afmetingen van het beeld.

- Positieregeling

De verticale positie in de Panoramisch 1, Zoom, C14:9L en 14:9 Zoom weergave kan als volgt worden geregeld.

1. Selecteer "Zoom" van het functiemenu om de positie en afmetingen in te stellen.
2. Het informatiescherm wordt weergegeven. Het bevat positie-informatie als deze beschikbaar is.
3. Regel de positie met de ⬆ toets

Het instelbereik voor elk van de beeldformaten is als volgt.

Panoramisch 1: -12 t/m + 12

Zoom: -31 t/m + 31

C14:9L en 14:9 Zoom: -16 t/m + 16

Druk op▲

Druk op ▼

! PAS OP

Gebruiken van een breedbeeldscherm

• Deze televisie heeft een functie voor de selectie van de schermmodus. Als er een ongeschikte weergave wordt geselecteerd voor bepaald materiaal, zoals een tv-programma, zal het beeld afwijken van originele beeld. Houd u hier alstublieft rekening mee wanneer u uw keuze maakt voor de beeldweergave.
• Het is mogelijk dat de breedbeeldfunctie indien gebruikt voor weergave in bijvoorbeeld coffeeshops, hotels of andere publieke gelegenheden of plekken inbreuk maakt op de op het weergegeven materiaal rustende auteursrechten.
• Wanneer een normaal 4:3 beeld (geen breedbeeld) op het hele scherm wordt weergegeven met de Panoramische instelling, is het mogelijk dat een rand van het beeld niet of vervormd wordt weergegeven. Gebruik de 4:3 stand om het beeld weer te laten geven op de manier zoals het oorspronkelijk bedoeld is.

FUNCTIES (vervolg)

Omschakelen van de beeldafmetingen (vervolg)

RGB signaalingang

U kunt het geschikte formaat selecteren aan de hand van de resolutie.

Keuzeschema weergaveformaat

Resolutie Ingangssignaal Volledige weergave Ronde weergave
Weergave Vol beeld Normaal Reëel
640 X 480 (VGA)800 X 600 (SVGA)1024 X 768 (XGA)1280 X 1024 (SXGA)
640 X 400 (VGA)1280 X 768 (WXGA)

• In het bovenstaande schema heeft er een bepaalde mate van compressie of oprekken plaatsgevonden.
• De resolutie betreft de weergave van het ingangssignaal.
• Reëel kan niet worden geselecteerd bij een andere resolutie dan VGA (640 x 480 of 640 x 400) op het 50 inch model.
• Reëel kan niet worden geselecteerd bij een resolutie van 1280 x 1024 (SXGA) op het 60 inch model.

FUNCTIES (vervolg)

Multibeeld-functie

Activeren in DTT/TV/AV1\~5/HDMI1\~3 modus

Met deze functie kunt u verschillende kanalen tegelijk bekijken op één scherm. Er zijn twee modi (Split en PinP) in de Multibeeldmodus.

1. Druk op de toets op de afstandsbediening om de modus Multibeeld te activeren.
2. Audio is beschikbaar voor het geselecteerde beeld met een geel kader. U kunt van ingangsmodus veranderen (DTT, TV, AV1\~5 en HDMI1\~3) of kanalen wijzigen alleen op het beeld met een geel kader.

3. Druk op de toets ◀ om het geselecteerde beeld te veranderen. • Het gele kader wordt van A naar B verschoven, heen en weer.

4. Druk op de toets om het kanaal voor het geselecteerde beeld te veranderen.

5. Druk op de toets + op de afstandsbediening om de ingangsmodus te wijzigen voor het geselecteerde beeld.

OPMERKING

• In de TV stand kunt u niet tegelijkertijd beide beelden hetzelfde signaal laten weergeven.
• U kunt niet beide beelden signalen van dezelfde AV ingangsaansluitingen laten weergeven.

• U kunt niet de HDMI-ingang selecteren voor beide zijden.

• Alleen wanneer het 1080i- of 1080p-signaal wordt ontvangen op het linkerscherm (Hoofdscherm), is de modus PinP beschikbaar.

Druk op de toets [O] naar de modus PinP over te schakelen. Telkens wanneer de toets [O] wordt ingedrukt, wordt de beeldmodus gewijzigd zoals hieronder.

2-beelden (Split) ↔ 2-beelden (PinP)

Druk op de toets ◀◀ om het geselecteerde beeld te veranderen.

• Wanneer het geselecteerde beeld het kleine scherm (subscherm) in de modus PinP is, wordt het kader van het subscherm weergegeven in geel.
• Wanneer het geselecteerde beeld het grote scherm (hoofdscherm) in de modus PinP is, wordt er geen geel kader om het hoofdscherm weergegeven.

Druk op de toets ⬆ om de positie van het subscherm in de modus PinP te wijzigen.

- De positie wordt gewijzigd zoals hier rechts is afgebeeld.

RETURN

1. Druk op de toets ☐ of de toets om de modus Multibeeld te verlaten. Wanneer u op de toets ☐ drukt om de Multibeeldmodus te activeren, start deze in de modus Split.

OPMERK NG

- De multibeeld-functie is niet beschikbaar tijdens opname of weergave.

TV/DTT DVD SAT INPUT AV1 AV2 AV3 1 2 3 AV4 AV5 HDMI1 4 5 6 HDMI2 HDMI3 RGB 7 8 9 0 I/II - + P - MENU GUIDE OK RETURN

[Split]

A B

[PinP]

FUNCTIES (vervolg)

Multibeeld-functie (vervolg)

Activeren in RGB modus

Het grote scherm (Hoofdscherm) is in RGB modus wanneer u de multilbeeldmodus activeert. Het beeld wordt in PinP modus weergegeven en het subscherm worden binnenin het grote scherm (Hoofdscherm) weergegeven.

1. Druk op de toets ☐ op de afstandsbediening om de modus Multibeeld te activeren.

- Audio is beschikbaar voor het geselecteerde beeld. U kunt van ingangsmodus veranderen (DTT, TV, AV1\~5) of kanalen wijzigen alleen wanneer het subscherm in het geselecteerde kader wordt weergegeven.

1. Druk op de toets ◀► om het geselecteerde beeld te veranderen.

- Wanneer het geselecteerde beeld het kleine scherm (subschem) in de modus PinP is, wordt het kader van het subschem weergegeven in geel.

- Wanneer het geselecteerde beeld het grote scherm (hoofdscherm) in de modus PinP is, wordt er geen geel kader om het hoofdscherm weergegeven.

1. Druk op de ⏻ toets om het kanaal voor het subscherm beeld te veranderen.

2. Druk op de toets 📄 toets op de afstandsbediening om de ingangsmodus voor het subscherm te wijzigen.

3. Druk op de toets ⬆ om de positie van het subscherm in de modus PinP te wijzigen.

- De positie wordt gewijzigd zoals hier rechts is afgebeeld.

1. Druk op de toets □ of de toets of de modus Multibeeld te verlaten.

OPMERKING

- De multibeeld-functie is niet beschikbaar tijdens opname of weergave.

TV/DTT DVD SAT INPUT AV1 AV2 AV3 1 2 3 AV4 AV5 HDMI1 4 5 6 HDMI2 HDMI3 RGB 7 8 9 0 I/II P - - MENU GUIDE OK FUNCTION RETURN

[PinP]

FUNCTIES (vervolg)

Stilzetten van het beeld

Met de toets kunt u op elk ogenblik het beeld stilzetten. Druk nog eens op deze toets om de normale weergave te hervatten.

Toont 2 beelden van dezelfde bron. Het ene beeld (links) blijft bewegen, terwijl het andere (rechts) het stilgezette beeld bevat. Dit is bijzonder handig wanneer u de rest van het programma niet wilt missen terwijl u een notitie maakt, bijvoorbeeld van een recept of een telefoonnummer of zo.

• Deze functie is niet beschikbaar tijdens opname of weergave.
• Deze functie is niet beschikbaar bij RGB ingangssignalen.

Stilstaand beeld toets

TV/OFF DVD SAT INPUT/T AV1 AV2 AV3 1 2 3 AV4 AV5 HDMI 4 5 6 HDMI2 HDMI3 RGB 7 8 9 0

FUNCTIES (vervolg)

Foto-weergavefunctie

Met de functie Foto-ingang kunt u foto's bekijken van apparaten zoals digitale fotocamera's en SD-kaarten en ook een Diavoorstelling bekijken.

Bedienen van de Foto-weergavefunctie

1. Zet voor u gebruik gaat maken van deze functie het toestel uit (standby).
2. Maak de juiste voorbereidingen wat betreft uw digitale camera / USB kaartlezer / SD of MMC geheugenkaart.
   Digitale camera Raadpleeg de handleiding van de digitale camera en maak de voorbereidingen alsof u de camera gaat "aansluiten op een pc".
   USB Kaartlezer : Doe een geheugenkaart in de lezer.
   SD Kaart / MMC : Steek de kaart op de juiste manier in de sleuf, zoals bij de sleuf staat aangegeven.
3. Sluit de USB-kabel op de ingangsaansluiting aan, of plaats de SD-kaart/MMC in de sleuf zoals afgebeeld.
4. Zet de tv pas aan nadat u de USB kabel heeft aangesloten of de SD / MMC kaart heeft ingebracht.

5. Druk op de toets op de afstandsbediening om de Foto-weergavefunctie in te schakelen. (Zet vervolgens de digitale camera aan. Raadpleeg de handleiding van uw digitale camera voor de timing.)

6. Met elke druk op de 📌 toets zal de functie als volgt worden ingesteld.

U moet de stroom uit (standby) zetten wanneer u de digitale camera / USB kaartlezer / SD of MMC geheugenkaart loskoppelt van het toestel of eruit haalt.

MENU GUIDE OK FUNCTION RETURN TIME SHIFT TITLE LIST - REC MODE HITACHI Foto-ingang toets

• Doe in geen geval tegelijkertijd een USB kabel en een SD / MMC geheugenkaart in het toestel.
• Doe geen andere kaarten dan een SD / MMC geheugenkaart in de geheugenkaartsleuf. Dit kan storingen veroorzaken of de kaartsleuf beschadigen.
  Zorg ervoor dat kinderen niet met de sleuf gaan spelen.
• SDHC geheugenkaarten kunnen niet worden gebruikt.

FUNCTIES (vervolg)

Foto-weergavefunctie (vervolg)

Van indexplaatje naar volledige weergave

    subgraph First Page
        A1["1"] --> A2["2"] --> A3["3"] --> A4["4"]
        A5["5"] --> A6["6"] --> A7["7"] --> A8["8"]
        A9["9"] --> A10["10"] --> A11["11"] --> A12["12"]
        A13["13"] --> A14["14"] --> A15["15"] --> A16["16"]
    end

    subgraph Second Page
        B1["1"] --> B2["2"] --> B3["3"] --> B4["4"]
        B5["5"] --> B6["6"] --> B7["7"] --> B8["8"]
        B9["9"] --> B10["10"] --> B11["11"] --> B12["12"]
        B13["13"] --> B14["14"] --> B15["15"] --> B16["16"]
    end

    subgraph Third Page
        C1["17"] --> C2["18"] --> C3["19"] --> C4["20"]
        C5["21"] --> C6["22"] --> C7["23"] --> C8["24"]
        C9["25"] --> C10["26"] --> C11["27"] --> C12["28"]
        C13["29"] --> C14["30"] --> C15["31"] --> C16["32"]
    end

    subgraph Fourth Page
        D1["25VDD 20kV 2007 1600 x 1200 ABCDEF"] --> D2["Vang-Vulper@testd 3Savone"]
    end

    subgraph Fifth Page
        E1["Vang-Vulper@testd 3Savone 24VDD 30kV 2007 1600 x 1200 ABCDEF"] --> E2["Vang-Vulper@testd 3Savone 24VDD 30kV 2007 1600 x 1200 ABCDEF"]
    end

* U kunt ook het gewenste bestand selecteren in miniatuurformaat of op Volledig formaat door rechtstreeks het bestandsnummer in te voeren via de cijfertoetsen op de afstandsbediening. Als het verkeerde nummer wordt ingevoerd, wordt automatisch het dichtstbijzijnde bestand geselecteerd.

23

Roteren

• Met de toets ◀ kan het beeld worden verdraaid in de hier afgebeelde volgorde. Hiermee wordt de standaardinstelling hersteld wanneer het beeldapparaat wordt gewijzigd.

FUNCTIES (vervolg)

Foto-weergavefunctie (vervolg)

Diavoorstelling

• Na selectie van het dia-interval [5sec→10sec→30sec] selecteert u "Start" en drukt dan op de toets OK om de diavoorstelling te beginnen.
• U kunt de diavoorstelling ook beginnen wanneer het geselecteerde beeld op volle grootte wordt weergegeven door "Slideshow" te selecteren met de toets FUNCTION.
• De Diavoorstelling begint bij het geselecteerde bestand.
• U kunt halverwege de diavoorstelling stoppen door de toets Ⓞ of Ⓞ in te drukken.

OPMERKING

Het contrast zal automatisch worden verminderd om inbranden van beelden op het scherm te voorkomen wanneer stilstaande beelden (zoals foto's) langer dan 3 minuten op het scherm worden weergegeven. Wij wijzen u erop dat dit niet betekent dat het toestel kapot is.

Apparaat selecteren

Menu Functie weergeven. Selecteer "Selecteer Toestel".
Selecteer het apparaat.

• Nadat het apparaat is geselecteerd, selecteert u "OK" en drukt u op de toets Ⓞ om te beginnen.
• U kunt ook het apparaat selecteren met dezelfde procedure wanneer het beeld op volle grootte wordt weergegeven.

FUNCTIES (vervolg)

Foto-weergavefunctie (vervolg)

Overige

MENU

• U kunt het menu Beeld rechtstreeks oproepen door op de toets ☐ te drukken tijdens de modus Foto-ingang. U kunt de beeldinstelling alleen opgeven voor beelden van Foto-ingang. Sommige opties van het beeldmenu zijn niet beschikbaar voor de modus Foto-ingang.
• Druk op de (ok) toets wanneer u van volledige weergave wilt terugkeren naar de Index.
• U kunt de bestandsgegevens bekijken door op de ⑪ toets te drukken.

Afsluiten van de Foto-weergavefunctie...

U kunt de modus Foto-ingang verlaten wanneer u op de toets Ⓞdrukt in de modus Foto-index.

Informatie op het In-beeld display

Bediening Melding
Normaal Geen melding
Niet beschikbare media “Er werd geen toestel gevonden dat foto’s bevat.”

Technische gegevens

Toepassing	1 Digitale camera die voldoet aan de DCF standaard.2 USB kaartlezer met een geheugenkaart die beelden van 1 camera bevat.3 SD / MMC geheugenkaart met beelden van 1 camera.
Foto	Max. aantal fotobestanden 999
	Max. aantal beeldpunten* 3072 x 2304 (DCF JPEG formaat)

* Het beeld wordt misschien niet weergegeven als het is gemaakt in de modus "Hoge kwaliteit" of wanneer het bestand te groot is.

OPMERKING

• We kunnen niet garanderen dat alle bestanden die aan de bovenstaande specifi caties voldoen goed worden weergegeven.
• De capaciteit van de SD-kaartgleuf is ongeveer 2 GB. (Dit is slechts een ruwe maat. We kunnen de capaciteit niet garanderen.)
• Bij het gebruik van USB-kabels wordt misschien niet voldaan aan de specifi caties voor alle media, afhankelijk van de prestatie en specifi caties van de aangesloten apparaten, zoals kaartlezers en digitale fotocamera's.

Foto-weergavefunctie (vervolg)

! PAS OP

• Wanneer een beeld gekopieerd, bekeken of bewerkt wordt met een computer etc., kan het gebeuren dat het niet wordt weergegeven in deze functie.
• Sluit geen andere apparatuur dan een digitale camera, USB kaartlezer of SD / MMC geheugenkaart aan op de USB aansluiting. Dit kan storingen veroorzaken.
• Sluit een digitale camera en/of USB kaartlezer niet aan via een USB HUB (verdeelstekker). De beelden zullen dan mogelijk niet correct kunnen worden weergegeven, of er kunnen storingen optreden.
• Het is mogelijk dat bepaalde digitale camera's, kaartlezers of SD / MMC geheugenkaarten niet of niet correct werken met de Foto-weergavefunctie.
• Het is mogelijk dat een digitale camera waarvan de batterij bijna leeg is niet of niet goed werkt met de Fotoweergavefunctie.
• Responstijd kan variëren afhankelijk van de inhoud van ieder beeld wanneer van pagina wordt gewisseld en bestanden worden geladen.
• De melding "Er werd geen toestel gevonden dat foto's bevat." zal verschijnen wanneer de verbinding met de SD / MMC geheugenkaart of de verbinding via de USB kabel met een digitale camera of USB kaartlezer niet of niet correct tot stand kan worden gebracht, bijvoorbeeld omdat er geen geheugenkaart in zit.
• De functies voor Multibeeld-weergave, Kanaalkeuze, stilzetten van beelden, instellen van de beeldverhouding, Weergave modus enzovoort zijn niet beschikbaar.
• Plaats of verwijder geen USB-kabels of geheugenkaarten wanneer beelden worden weergegeven.
• Als er een USB verlengsnoer wordt gebruikt is het, mede afhankelijk van de apparatuur in kwestie, mogelijk dat de beelden niet of niet correct kunnen worden weergegeven.
• Gebruik deze functie niet voor andere dan privé doeleinden. Ander dan privé-gebruik kan inbreuk maken op de op het weergegeven materiaal rustende auteursrechten.
  • Maak reservekopieën van alle gegevens op de gebruikte geheugenkaart voor het geval de gegevens vanwege een onvoorziene storing verloren zouden gaan. Wij aanvaarden geen enkele aansprakelijkheid voor verliezen als gevolg van onoordeelkundig gebruik of storingen.

FUNCTIES (vervolg)

Gemotoriseerd draaien

Wanneer de tv op de standaard is gemonteerd, kunt u het tv-scherm van links naar rechts en vice versa draaien met de ⏻ toets op de afstandsbediening.

De gemotoriseerde draaifunctie (Power Swivel) is niet mogelijk met het 60-inch model

1. Druk op de toets op de afstandsbediening.

De zwenkindicator (zoals hier rechts afgebeeld) zal op het scherm verschijnen.

1. Terwijl de zwenkindicator op het scherm staat kunt u met de ◄ toets het scherm laten draaien.

Het scherm kan ±30 graden naar elk van beide zijden draaien.

PAS OP

• Wanneer u gebruik maakt van het gemotoriseerd draaien moet u ervoor zorgen dat het netsnoer en een eventuele veiligheidsdraad of ketting genoeg speling heeft om deze functie veilig te kunnen uitvoeren.
• Houd uw handen, gezicht of andere lichaamsdelen uit de buurt wanneer u het toestel laat draaien. Doet u dit niet, dan kunt u persoonlijk letsel oplopen. Wees extra voorzichtig wanneer er zich kleine kinderen in de buurt van het toestel bevinden.

OPMERKING

• Als de kabel van de standaard niet correct is aangesloten op het toestel, zal de melding "Niet beschikbaar" op het scherm verschijnen.
• Het scherm voor Draaien verdwijnt automatisch wanneer er gedurende enkele seconden geen handeling wordt verricht.

Draaien toets

Zwenkindicator

• Duw niet tegen het scherm terwijl de functie voor het gemotoriseerd draaien in gebruik is. Hierdoor zou de tv zelf en/of de standaard beschadigd kunnen raken.
• Laat kinderen niet op of bij de tv spelen en laat ze de tv niet onnodig aanraken. Hierdoor zou het toestel om kunnen vallen en persoonlijk letsel veroorzaken.
• Kantel het scherm niet naar voren of achteren.
• Plaats geen breekbare dingen op of rond het toestel. Het toestel zou objecten kunnen raken tijdens het draaien en die voorwerpen en/of de standaard zouden kunnen breken.
• Plaats het toestel op een stabiele ondergrond om de functie Draaien correct uit te voeren.
• Als het toestel aan een muur is bevestigd, trek dan de kabel van de standaard los van het toestel voordat u het toestel installeert.

Informatie

Over de aansluiting voor het gemotoriseerd draaien (*Deze functie werkt alleen met 50-inch modellen.)

• Bevestigen van de standaard aan het toestel. Verbind de kabel van de standaard met de bijbehorende aansluiting aan de achterkant van het toestel.
• De standaard losmaken van het toestel. Voor u de standaard losmaakt van het toestel moet u de kabel loskoppelen van de bijbehorende aansluiting aan de achterkant van het toestel.

- Zet eerst de Hoofdschakelaar van het toestel uit voor u de kabel van de standaard aansluit of loskoppelt.

Omschakelen van de geluidsweergave

NICAM/Multiplex weergave (inclusief A2) (TV-modus)

U kunt optimaal gebruik maken van de beschikbare audiomogelijkheden met behulp van de I/II toets op de afstandsbediening. De geluidsweergave kan alleen worden omgeschakeld bij ontvangst van NICAM of Multiplex geluidssignalen; in andere gevallen, bijvoorbeeld wanneer er alleen een mono signaal ontvangen wordt, heeft deze toets geen effect.

Deze signalen vallen uiteen in twee hoofdsoorten: Tweetalige/Dubbele geluidssignalen en Stereo geluidssignalen.

Tweetalige/Dubbele geluidssignalen

Een tweetalige uitzending beschikt over geluidssignalen in een hoofdtaal en in een andere taal, terwijl dubbele geluidssignalen een primair en een secundair kanaal omvatten; sommige sportuitzendingen kunnen bijvoorbeeld op het ene kanaal neutraal commentaar bevatten en op het andere kanaal commentaar voor één van beide teams. Wanneer er een tweetalig programma wordt ontvangen, zal de aanduiding voor de geluidsweergave geel worden. Wanneer er een NICAM signaal wordt ontvangen, zal de NICAM aanduiding verschijnen. Met elke druk op de I/II toets zal de aanduiding op het scherm als volgt veranderen.

Er wordt een Multiplex geluidssignaal ontvangen

Er wordt een NICAM signaal ontvangen

[I]...Hoofdtaal/Primair geluidskanaal
[11]...Subtaal/Secundair geluidskanaal
▼...geforceerd mono: Geeft aan dat de hoofdtaal of het primaire geluidskanaal geselecteerd wordt.

Stereo-uitzendingen

Bij stereo-uitzendingen zult u van elk van beide kanten een verschillend geluid krijgen.

Wanneer er een stereoprogramma wordt ontvangen, wordt de aanduiding voor de geluidsweergave in rood weergegeven. De NICAM aanduiding zal verschijnen.

Druk op de I/II toets om heen en weer te schakelen tussen stereo en mono.

Er wordt een Multiplex geluidssignaal ontvangen

Er wordt een NICAM signaal ontvangen

∞ ...Stereo

▼ ....Geforceerd mono

OPMERKING

• Selecteer ▼ (geforceerd mono) bij slechte ontvangst, ruis of een slechte stereoweergave vanwege de signaalkwaliteit zodat u een betere geluidskwaliteit in mono verkrijgt.
• is de aanduiding voor Mono uitzendingen.

FUNCTIES (vervolg)

Stroomspaarstand

Wanneer een AV/RGB ingang is geselecteerd

- De stroomspaarstand treedt in werking wanneer er geen signaal wordt gedetecteerd via de AV/RGB ingangsaansluiting. Zet de "Stroom spaarstand" aan in het Configuratie menu, waarna de spaarstand zal worden ingeschakeld voor AV4/HDMI1/HDMI2/HDMI3/RGB en het toestel door deze functie uit (standby) zal worden gezet voor de andere AV ingangen. (Zie de tabel hieronder voor details.) Zie bladzijde 40 voor meer informatie over de "Stroom spaarstand".

	Wanneer er geen signaal wordt gedetecteerd		Wanneer er een signaal binnenkomt in de “Stroom spaarstand”
	Toestand Indicator
AV4, HDMI1, 2, 3, RGB	Stroomspaarstand Knippert blauw Toestel gaat automatisch aan.
AV1, 2, 3, 5 Uit (standby) Rood Toestel blijft uit (standby) staan.

FUNCTIES (vervolg)

DVD-speler / STB keuze

U kunt deze afstandsbediening gebruiken voor de DVD-speler en STB (set top box, een apparaatje voor bovenop de tv zoals een decoder of ontvanger) van Hitachi of andere fabrikanten en voor dit toestel.

Instelling

Voorbeeld: Hitachi DVD 2

1. Stel de fabrikant in.

Houd de toets 81gedrukt en druk op de toets. ①

1. Stel het type in.

Laat de toets los terwijl u de toets ingedrukt houdt. Druk vervolgens op de toets. 2

1. Bevestig de instelling.

Druk nadat u de fabrikant en het type heeft ingesteld op de Aan/uit toets op de afstandsbediening. Als de DVD-speler niet aan gaat, dient u stap 1 en 2 te herhalen met een andere fabrikant of een ander type uit de lijst.

TV/DTI DVD SAT INPUT AV1 AV2 AV3 1 2 3 AV4 AV5 HDMI 4 5 6 HDMI HDMI RGB 7 8 9 0 L/II + + P - 好 -

<“DVD” keuze>

Fabrikanten van DVD-spelers	Instellen fabrikant	Instellen type	Fabrikanten van DVD-spelers	Instellen fabrikant	Instellen type
Hitachi	DVD S 1	1 ~ 3	RCA	DVD S 0	1
FUNAI Mitsuri	DVD S 12	1		DVD S 1	1
Pioneer	DVD S 3	1 ~ 6	ONKYO	DVD S ROOD	1 ~ 3
Panasonic	DVD S 4	1 ~ 4	ZENITH	DVD S GROEN	1
TOSHIBA	DVD S 5	1 ~ 4	THOMSON	DVD S GEEL	1
Philips	DVD S 6	1 ~ 2	SHINCO	DVD S BLAUW	1
JVC SKYWORTH		1		DVD S 10	1
SAMSUNG BUBUKO		1		DVD S 13	1
Sony	DVD S 9	1 ~ 4	DENON	DVD S 14	1 ~ 2
Sharp	DVD S 15	1 ~ 2	YAMAHA	DVD S 15	1 ~ 2

<“SAT” keuze>

Fabrikanten van STB	Instellen fabrikant	Instellen type
Hitachi	SAT1	1 ~ 2
TOSHIBA	SAT2	1
DGTEC	SAT3	1
Panasonic	SAT4	1

OPMERKING

- Wij wijzen u erop dat niet alle modellen van de vermelde fabrikanten met deze afstandsbediening kunnen worden aangestuurd.

- Wanneer u de batterijen van de afstandsbediening vervangt, kunnen de instellingen veranderen. Stel in dat geval opnieuw de gegevens voor fabrikant en type in.

Bedieningsprocedure

Wanneer u de afstandsbediening gebruikt voor de DVD-speler of STB van Hitachi of andere fabrikanten, druk dan op de toets 📄 voor de DVD-speler of op de toets 🌈 voor de STB.

U kunt de toetsen gebruiken die zijn gemarkeerd in de afbeelding hier rechts. De toets ^DVD of de toets ^S41 knippert met een rood licht nadat u een bruikbare toets op de afstandsbediening voor de DVD-speler of STB hebt ingedrukt.

OPMERKING

De toetsen van de afstandsbediening zijn misschien niet beschikbaar, afhankelijk van de apparatuur.

TV/SFT DVD SAT INPUT AV1 AV2 AV3 1 2 3 AVA AV5 HOME 4 5 6 HOME HOME RGB 7 8 9 0 + P - I-V - MIME SUEF OK HACED RETURN NEW YEAR

Bruikbare toetsen voor DVD-speler

C1 TWETT DVD SAT INPUT AVT AVT AVT AVT AVT 3 AVT AVT HEMR 4 5 6 HOMO HOMO RGB 7 8 9 0 + 2.5 + P - MENI GUEF OK DOWN TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME TIME Time

Bruikbare toetsen voor STB

OPLOSSEN VAN PROBLEMEN

Controleer de onderstaande tabellen voor u om service of reparatie verzoekt. Als de vermelde instructies het probleem niet verhelpen, dient u contact op te nemen met uw plaatselijke dealer. Voor uw en andermans veiligheid mag u in geen geval proberen het product zelf te repareren.

Wanneer de volgende meldingen op het scherm verschijnen

Melding Reden / Te verrichten handeling Bladzijde
Energiebesparing	Dit geeft aan dat het toestel in de Stroomspaarstand staat.Het indicatorlampje knippert met blauw of brandt met een rood licht.	29, 40,93
Geen sync.signaal	Het toestel detecteert geen binnenkomende signalen via de ingangsaansluitingen.• Controleer of de bedrading correct en stevig aangesloten is.• Controleer of de externe apparatuur in kwestie aan staat.• Controleer of de ingestelde signaalbron overeenkomt met de ingangsaansluiting.• Controleer of de pc wellicht in de stroomspaarstand staat.	22 ~ 26
Niet beschikbaar	Dit geeft aan dat de geselecteerde handeling niet mogelijk is.
Controleer antenne	Controleer of de antenne correct is aangesloten wanneer deze melding verschijnt. (in TV-modus)
Zwak signaal of kanaal niet beschikbaar. Controleer antenne.	• Contoleer of de antennedraad is losgekomen/beschadigd/verkeerd is aangesloten.• Vraag uw dealer of u in uw gebied wel een voldoende sterk signaal kunt ontvangen. (DTT-modus)
Gecodeerd Kanaal	• Controleer of de module of kaart correct in de Algemene interface is ingebracht. (DTT-modus)	24, 51
HDD is vol.	Wis opgenomen programma's die u niet meer nodig hebt.
HDD is vol. Opname beëindigd.	Wis opgenomen programma's die u niet meer nodig hebt.
Bijna geen ruimte meer op HDD.	Wis opgenomen programma's die u niet meer nodig hebt.
Opnametijd was meer dan 10 uur.Opname beëindigd.	De opnametijd moet minder zijn dan 9 uur en 59 minuten.	56
Wordt nu gewist.	Het opgenomen programma wordt gewist. Voer de bediening uit nadat de melding is verdwenen
Max. aantal programma's bereikt.Wis programma's.	Er zijn al 999 opgenomen programma's. Wis opgenomen programma's die u niet meer nodig hebt.	56
Opnemen niet mogelijk.Programma is kopieerbeveiligd.	Programma's met een kopieerbeveiliging kunnen niet worden opgenomen.
HDD niet gereed. Even wachten.	De harde schijf start op, of de HDD Stroombesparing is ingeschakeld. Voer de bediening van de harde schijf uit nadat de melding is verdwenen.	37
HDD-initialisatie wordt uitgevoerd.Televisie aan laten staan.	Voer de bediening van de harde schijf uit nadat de melding is verdwenen.	37
HDD is niet toegankelijk.(1)	Deze melding verschijnt wanneer er geen andere toegang tot de harde schijf mogelijk is dan weergave en opname. Als deze melding herhaaldelijk verschijnt, zet u dan de hoofdschakelaar uit, wacht tot het Aan/uit lampje helemaal uit is en zet pas dan de hoofdschakelaar weer aan.
HDD is niet toegankelijk. Afspelen beëindigd.	Deze melding verschijnt wanneer er geen toegang tot de harde schijf mogelijk tijdens weergave. Als deze melding herhaaldelijk verschijnt, zet u dan de hoofdschakelaar uit, wacht tot het Aan/uit lampje helemaal uit is en zet pas dan de hoofdschakelaar weer aan.
HDD is niet toegankelijk. Opname beëindigd.	Deze melding verschijnt wanneer er geen toegang tot de harde schijf mogelijk tijdens opname. Als deze melding herhaaldelijk verschijnt, zet u dan de hoofdschakelaar uit, wacht tot het Aan/uit lampje helemaal uit is en zet pas dan de hoofdschakelaar weer aan.
Initialisatie van HDD is mislukt.Opnieuw proberen	Zet de hoofdschakelaar uit, wacht tot het Aan/uit lampje helemaal uit is en zet pas dan de hoofdschakelaar weer aan. Vervolgens dient u de harde schijf weer te initialiseren.	37

OPLOSSEN VAN PROBLEMEN (vervolg)

Symptomen en controlelijst

Symptoom Controlelijst Bladzijde
Geen beeld - geen geluid		• Controleer het indicatorlampje.• Controleer of het netsnoer en/of de andere bedrading correct is aangesloten.• Controleer of de Hoofdschakelaar van het toestel zelf of van de externe apparatuur in kwestie aan staat.• Controleer of de TV stand is geselecteerd.• Controleer of de pc wellicht uit (standby) of in de “Stroomspaarstand” staat.• Wijzig de betreffende instellingen via het “Beeldmenu” en het “Geluidsmenu”.
Sneeuw op het beeld - slecht geluid		• Controleer de aansluiting en de oriëntatie van de antenne.• De tv-zender in kwestie ondervindt mogelijk problemen. Probeer een ander kanaal.	[47VCI]
Dubbele beelden - normaal geluid		• Controleer de aansluiting en de oriëntatie van de antenne.• Gebruik de fi jnafstemming om de tv af te stemmen.• Controleer de verbindingen met externe apparatuur.• De tv-zender in kwestie ondervindt mogelijk problemen. Probeer een ander kanaal.
Onregelmatige storing		• Controleer of de bron van de storing goed is afgeschermd.• Zet de elektrische apparatuur die de bron vormt van de storing verder bij de tv vandaan.
Normaal beeld - geen geluid		• Controleer de instelling van het volume.• Controleer of de Mets is ingedrukt.• Zorg ervoor dat er GEEN hoofdtelefoon is aangesloten.• Controleer de verbindingen met externe apparatuur.
Geen beeld - normaal geluid		• Controleer de instellingen “Helderheid” en “Kontrast” in het “Beeldmenu”.• Controleer of radio-uitzendingen worden ontvangen. (Alleen DTT-modus)	[70X0]
De afstandsbediening doet het niet.		• Controleer of de batterijen correct geïnstalleerd zijn.• De batterijen zijn misschien leeg. Vervang ze door nieuwe.• Verwijder eventuele obstakels voor de afstandsbedieningssensor op het toestel.• Controleer of u de correcte functie hebt geselecteerd door toetsen voor Functiekeuze (TV/DTT, DVD en SAT) op de afstandsbediening te gebruiken.• Controleer of de toetsen op het bedieningspaneel het wel doen.
Normaal beeld zonder kleur - normaal geluid		• Controleer de verbindingen met externe apparatuur.• Controleer het “Kleurensysteem” in het menu “Initiële Instelling”.• Controleer “AV Input” in het menu “Initiële Instelling”.	, [22DHA]
• Geen beeld.Aan/uit indicatorlampje → Uit		• Controleer of de stekker goed in het stopcontact zit.• Controleer of de Hoofdschakelaar aan (ON) staat.
• Geen beeld.Aan/uit indicatorlampje → Knippert blauw Dit geeft aan dat het toestel in de “Stroomspaarstand” staat.		• Controleer of alle bedrading van externe apparatuur correct en stevig aangesloten is.• Controleer of de externe apparatuur in kwestie aan staat.• Controleer of het toestel correct in de TV/AV stand is gezet.• Zie “Stroomspaarstand” en “Wanneer de volgende meldingen op het scherm verschijnen.”	[106HZ]
• Geen beeld.Aan/uit indicatorlampje → Blauw		• Controleer of de signaalkabel correct en stevig aangesloten is.• Kies een lagere instelling voor de helderheid en het contrast.
• De bovenkant van het toestel en het oppervlak van het paneel worden warm.		• Dit kan gebeuren wanneer u het toestel enkele uren achtereen gebruikt. Zet de Hoofdschakelaar van het toestel een poosje uit. Dit betekent niet dat de apparatuur kapot is.
• Wanneer de videorecorder speciale weergavefuncties gebruikt (snel vooruit of terug), wordt het scherm donker en kunt u geen beelden meer onderscheiden.		• Dit kan gebeuren wanneer de videorecorder is aangesloten via een Component uitgang, bijvoorbeeld een 480i type. Dit duidt niet op een storing.• Probeer de Composiet of S-Video uitgang van de videorecorder en controleer of u het beeld nu wel kunt blijven volgen.
• De afmetingen van het beeld kunnen niet correct worden omgeschakeld.		• Het weergaveformaat wordt vastgezet op “Vol beeld” wanneer er 720p/60Hz of 720p/50Hz signalen worden ontvangen.

OPLOSSEN VAN PROBLEMEN (vervolg)

Symptomen en controlelijst (vervolg)

Symptoom Controlelijst Bladzijde
• Tijdinformatie is incorrect.		• Pas de tijd aan met “Tijd-offset” in het menu Functie.	50
• Beeld kan niet worden weergegeven via HDMI 1,2 of 3.		• Controleer of de bedrading correct aangesloten is.• Controleer het uitgangsformaat van de apparatuur in kwestie.(Zie “Ingangsaansluitingen” en “Lijst met aanbevolen signalen”.)	101, 102
• Er worden geen beelden weergegeven via de “Foto-weergavefunctie”		• Controleer de aangesloten apparatuur en de bestandsformaten.(Zie “Foto-weergavefunctie”.)	86, 89,90
• Er wordt geen beeld en geen geluid weergegeven.(Alleen in de DTT-modus.)		• Het toestel is wellicht afgestemd op radiokanalen of een kanaal voor MHEG digitale teletekst. Ga over naar een ander kanaal.	79
• Vergrendelsleutel vergeten.(Alleen in de DTT-modus.)		• Installeer alle kanalen opnieuw om de kanaalvergrendeling op te heffen.• Stel de vergrendelsleutel opnieuw in.	37, 51
• Vanwege een slechte ontvangst treedt er blokvormige ruis op wanneer u naar digitale tv (DTT) kijkt.(Alleen in de DTT-modus.)		• Controleer uw antennesysteem om de signaalkwaliteit te verbeteren.	21
• Het bericht “De ontvanger zoekt nieuwe kanalen.Druk Terug om te annuleren.” verschijnt.		• Als “In Werking” is ingeschakeld bij de “Instelling Scan”, zal Auto Scan opstarten op de tijd die is ingesteld bij “Tijd”, en zal de melding verschijnen.	72
• Het beeld beweegt schuin over het scherm.(Alleen in de RGB stand)		• Wijzig de instellingen voor “Horizontale clock” en “Clock Fase”.	36
• Er verschijnen dikke horizontale strepen op het beeld bij volledige weergave.(Alleen in de RGB stand)		• Wijzig de instelling bij “Horizontale clock”.	36
• Een deel van het beeld wordt niet weergegeven.(Alleen in de RGB stand)		• Controleer of “Schermbeveiliging” is uitgeschakeld.• Probeer “Auto. regeling”.	36, 40
• Horizontale strepen bewegen in verticale richting over het scherm en het scherm fl ikkert.(Alleen in de RGB stand)		• Controleer de signaalstatus van de pc met detoets op de afstandsbediening.
• Wanneer er op het hele scherm tekens weergegeven worden verschijnen er verticale strepen en raken sommige tekens vervormd.(Alleen in de RGB stand)		• Probeer “Auto. regeling”.• Als “Auto. regeling” het probleem niet verhelpt, wijzig dan de “Horizontale clock” instelling.	36
• Wanneer er een tekenreeks op het volledige scherm wordt getoond, raken alle tekens op het scherm vervormd.(Alleen in de RGB stand)		• Probeer “Auto. regeling”.• Als “Auto. regeling” het probleem niet verhelpt, wijzig dan de “Clock Fase” instelling tot u het beste beeld krijgt.	36
• Wanneer er kleine patronen op het scherm worden weergegeven gaat het hele scherm fl ikkeren.(Alleen in de RGB stand)		• Probeer “Auto. regeling”.• Als “Auto. regeling” het probleem niet verhelpt, wijzig dan de “Clock Fase” instelling tot het scherm niet meer fl ikkert.	36
• Het beeld wordt niet op de juiste positie op het scherm weergegeven.(Alleen in de RGB stand)		• Druk op detoets en controleer of het ingangssignaal in kwestie compatibel is met de technische gegevens van het beeldscherm.	36, 100,102

Symptomen en controlelijst functies harde schijf

Symptoom Controlelijst Bladzijde
Opnemen niet mogelijk	Er is niet genoeg ruimte op de harde schijf.Er wordt een andere uitzending opgenomen.Er zijn al 999 programma's (maximale aantal) opgenomen.Het programma heeft een kopieerbeveiliging.Radio-uitzendingen en uitzendingen van digitale gegevens kunnen niet worden opgenomen.Van een vergrendeld of beveiligd kanaal kan niet worden opgenomen.In de weergavefunctie voor tekstgegevens kan niet worden opgenomen.	56
De opname stopt.	Er is niet genoeg ruimte op de harde schijf.Er zijn al 999 programma's (maximale aantal) opgenomen.De opnametijd is langer dan 10 uur.	56
Er kan geen timeropname worden gemaakt.	Radio-uitzendingen en uitzendingen van digitale gegevens kunnen niet worden opgenomen.Er zijn al 33 programma's gereserveerd.	60
SHOWVIEW kan niet worden gebruikt	Controleer of het SHOWVIEW kanaal correct is ingesteld.	37
Opnemen van een externe signaalbron is niet mogelijk	Controleer of er opnamebeperkingen gelden voor het programma in kwestie.Controleer of de ingangsaansluiting Component, HDMI of RGB is.
De opname stopt niet	Druk niet op de Stoptoets tijdens de opname.Selecteer "Stop Timer Event" (Stop timeropname) van het functiemenu om de opname tussentijds te stoppen.	51
Er kan niet worden weergegeven	Het programma kon niet worden opgenomen vanwege een storing tijdens de opname.	56
Er verschijnt blokvormige ruis bij de weergave.	Blokvormige ruis kan optreden in de volgende gevallen. Dit duidt niet op een storing.Het oorspronkelijke beeld had al blokvormige ruis.De ontvangst wordt slechter vanwege atmosferische omstandigheden.Als een programma is opgenomen met een lagere beeldkwaliteit (bijv. EP), kan er gemakkelijker blokvormige ruis optreden.De beeldverwerking kan niet naar behoren werken vanwege de eigenschappen van het beeld zelf.De ingebouwde harde schijf kan fysieke fouten vertonen.Er kan een storing opgetreden zijn wanneer er veel blokvormige ruis verschijnt ook al zijn er verder geen problemen met de opnamefunctie of de opgenomen beelden zelf.	56
Er verschijnt blokvormige ruis, of het beeld stopt tijdens weergave van een programma opgenomen in een lagere beeldkwaliteit	Bij een lagere beeldkwaliteit kan er, vanwege de noodzakelijke verwerking van de gecomprimeerde opnamen, blokvormige ruis ontstaan, of kan het beeld zelfs stoppen, als er in de volgende gevallen in de DTT stand wordt opgenomen of weergegeven. Dit duidt niet op een storing.Bij slechte ontvangstDe ontvangst wordt slechter vanwege atmosferische omstandigheden.Bij storing van buitenafBij een lagere opnamekwaliteit kan dit gemakkelijk beïnvloed worden door de ontvangst.	56

OPLOSSEN VAN PROBLEMEN (vervolg)

Symptomen en controlelijst functies harde schijf (vervolg)

Symptoom Controlelijst Bladzijde
Bij weergave van programma's die zijn opgenomen bij een lagere opnamekwaliteit, verschijnt er veel blokvormige ruis in vergelijking met de daadwerkelijke uitzending.	Vanwege de noodzakelijke verwerking van gecomprimeerde opnamen bij lagere beeldkwaliteitsinstellingen is het mogelijk dat er blokvormige ruis optreedt wanneer de beelden snel veranderen, of bij opname of weergave van snel bewegende onderwerpen. Dit duidt niet op een storing.	56
Geen geluid	Het audiosignaal van de externe signaalbron is niet opgenomen.
Een opgenomen programma kan niet worden gewist	Controleer of er een wisbeveiliging (Delete Lock) geldt voor dit programma.	66
Niet alle programma's kunnen gewist worden	Er geldt waarschijnlijk een wisbeveiliging (Delete Lock) voor bepaalde programma's.	66
Het opgenomen programma verdwijnt of er wordt niets opgenomen	De ontvangst werd slechter tijdens een Opnametimer, of de uitzending is opgeschort.De stroom is uitgeschakeld tijdens opname of weergave vanwege een stroomstoring of omdat de stekker uit het stopcontact is geraakt. Er wordt geen compensatie geboden voor verdwenen programma's.
Alle opgenomen programma's zijn verdwenen	De stroom is uitgeschakeld tijdens opname of weergave vanwege een stroomstoring of omdat de stekker uit het stopcontact is geraakt. Er wordt geen compensatie geboden voor verdwenen programma's.
Er komt een zoemend geluid uit de achterkant van het toestel.	Dit geluid komt mogelijk van de ventilator of van de harde schijf wanneer deze in werking is. Dit duidt niet op een storing.
De ventilator draait terwijl het toestel uit (standby) staat	Als er een Opnametimer geprogrammeerd is, is het mogelijk dat de ventilator ook wanneer het toestel uit (standby) staat blijft draaien. Dit duidt niet op een storing.
Langzame beeldwisseling	Tijdens een opname of terwijl er een andere handeling gaande is kan het wisselen van beelden meer tijd vergen. Dit duidt niet op een storing.

TECHNISCHE GEGEVENS

TECHNISCHE GEGEVENS
Paneel	Afmetingen scherm Ca. 50	inch(1106 (h) x 626 (v) mm, diagonal 1270 mm)	Ca. 60 inch(1336 (h) x 752 (v) mm, diagonal 1530 mm)
	Resolutie 1920 (h) x 1080	(v) pixels 1920 (h) x 1080 (v) pixels
Buitenafmetingen		Inclusief standaard:1250 (b) x 890 (h) x 423 (d) mmExclusief standaard:1250 (b) x 823 (h) x 129 (d) mm	inclusief standaard en luidspreker:1773 (b) x 1018 (h) x 483 (d) mmexclusief standaard en luidspreker:1773 (b) x 952 (h) x 128 (d) mmexclusief standaard zonder luidspreker:1502 (b) x 952 (h) x 128 (d) mm
Netto gewicht		Inclusief standaard: 51,3 kgExclusief standaard: 45,2 kg	Inclusief standaard: 88,8 kgExclusief standaard: 72,3 kg
Omgevingsomstandigheden	Temperatuur In werking: 5°C t/m 35°C, Opslag: 0°C t/m 40°C
	Relatieve vochtigheid In werking: 20% t/m 80%, Opslag: 20% t/m 90% (zonder condensatie)
Stroomvoorziening 220 - 240 V, 50 Hz wisselsstroom
Stroomverbruik (uit/standby)		540 W / < 0,8 W (58 W wanneer de Snelstartopties is ingeschakeld)	620 W / <1,0 W (68 W wanneer de Snelstartopties is ingeschakeld)
Audio uitgang luidspreker totaal 32 W luidspreker totaal 27 W
(Video ingang)
Ingangsaansluitingen		AV1: composiet video ingangsaansluiting (SCART)S-Video ingangsaansluiting (SCART)L/R audio ingangsaansluiting (SCART)AV2, 3 : composiet video ingangsaansluiting (SCART)RGB video ingangsaansluiting (SCART)L/R audio ingangsaansluiting (SCART)AV4: composiet video ingangsaansluiting (RCA)component video ingangsaansluiting (RCA)L/R audio ingangsaansluiting (RCA)AV5 : composiet video ingangsaansluiting (RCA)S-Video ingangsaansluiting (Mini DIN)L/R audio ingangsaansluiting (RCA)HDMI 1, 2, 3 : HDMI ingangsaansluitingAudio ingangsaansluiting (3,5 mm stereo ministekker)PC (RGB) ingangsaansluiting (D-sub, 15-pens)Foto-ingangsaansluiting: Foto ingangsaansluiting/SD geheugenkaartsleuf
Ingangssignalen		Composiet video: PAL, SECAM, NTSC3.58, NTSC4.43, PAL60Component video: 480i, 576i, 480p, 576p, 720p/50, 720p/60, 1080i/50, 1080i/60HDMI: 480i, 576i, 480p, 576p, 720p/50, 720p/60, 1080i/50, 1080i/60, 1080p/50, 1080p/60, 1080p/24
Uitgangssignaal		OUTPUT (MONITOR): composiet video monitor-uitgangsaansluiting (RCA)OUTPUT (MONITOR): L/R audio monitor-uitgangsaansluiting (RCA)OUTPUT (HEADPHONE): L/R audio monitor-uitgangsaansluiting (3,5 mm stereo ministekker)OUTPUT (SUB-WOOFER): Woofer uitgangsaansluiting (RCA)AV1: composiet video uitgangsaansluiting (SCART)L/R audio uitgangsaansluiting (SCART)AV2, 3 : composiet video uitgangsaansluiting (SCART)L/R audio uitgangsaansluiting (SCART)Optisch uit: PCM/Dolby® Digital
(RF ingang)
Ingangsaansluiting / Ontvangstbereik		ANT : 75 Ω ongebalanceerd / 40~870 MHz
RF videosystem		PAL B, G, H / I / D, KSECAM B, G / K1 / L, L' / D, KDVB-T MPEG2
(RGB ingang)
Ingangsaansluitingen		Analoge RGB ingangsaansluiting (D-sub, 15-pens)Audio ingangsaansluiting (3,5 mm stereo ministekker)
Ingangssignalen		0,7 V/1,0 Vp-p, analoog RGB (Aanbevolen signaal)
Sync signalen		H/V gescheiden, TTL niveau [2 KΩ]

• Het duurt minstens 30 minuten voor het scherm de optimale beeldkwaliteit bereikt.

TECHNISCHE GEGEVENS (vervolg)

Ingangsaansluitingen

RGB aansluiting (D-sub, 15-pens)

Pen Ingangssignaal
1	R
2	G
3	B
4 Geen aansluiting
5 Geen aansluiting
6 R.Aarde
7 G.Aarde
8 B.Aarde
9 Geen aansluiting
10 Aarde
11 Geen aansluiting
12 [SDA]
13 H. sync
14 V.sync. [V.CLK]
15 [SCL]

⑤④③②① ⑩⑨⑧⑦⑥ ⑮⑭⑬⑭⑫⑪

S-ingangsaansluiting penspecifi caties

Pen	Ingangssignaal
1	Y
2	Y-GND
3	C
4	C-GND
Frame	GND

Foto-ingangsaansluiting penspecifi caties

Pen	Ingangssignaal
1	5V
2	DM
3	DP
4	GND

④ ③ ② ①

HDMI aansluiting penspecifi caties

Pen	Ingangssignaal	Pen	Ingangssignaal
1	TMDS Data2+	11	TMDS Clock Shield
2	TMDS Data2 Shield	12	TMDS Clock-
3	TMDS Data2-	13	CEC
4	TMDS Data 1+	14	Reserved(N.C. on device)
5	TMDS Data1 Shield	15	SCL
6	TMDS Data1-	16	SDA
7	TMDS Data0+	17	DDC/CEC Ground
8	TMDS Data0 Shield	18 +5V Power
9	TMDS Data0-	19	Hot Plug Detect
10	TMDS Clock+

SCART aansluiting penspecifi caties

Pen	Ingangssignaal	Pen	Ingangssignaal
1	AUDIO OUT (RIGHT)	12	Not Used
2	AUDIO IN (RIGHT)	13	RGB-R GND
3	AUDIO OUT (LEFT / MONO)	14	GND
4	AUDIO GND	15	RGB-R / S.VHS CHROMINANCE IN
5	RGB-B GND	16	BLANKING SIGNAL
6	AUDIO IN (LEFT / MONO)	17	COMPOSITE VIDEO GND
7	RGB-B IN	18	BLANKING SIGNAL GND
8	AUDIO / RGB SWITCH / 16:9	19	COMPOSITE VIDEO OUT
9	RGB-G GND	20	COMPOSITE VIDEO / S.VHS LUMINANCE IN
10	Not Used	21	GND / SHIELD (CHASSIS)
11	RGB-G IN

TECHNISCHE GEGEVENS (vervolg)

Lijst met aanbevolen signalen

Via HDMI ingangsaansluiting

Nr.	Signaal			Horizontale frequentie (kHz)	Beeldpunt klokfrequentie (MHz)	Opmerkingen
	Signaalnaam	Resolutie	Verticale frequentie (Hz)
1 576i		720(1440) X 576	50,00 15,63	27,00 EIA/CEA-861B
2 480i		720(1440) X 480	59,94 15,73	27,00 EIA/CEA-861B
3 576p 720 X 576		50,00 31,25 27,00	EIA/CEA-861B
4 480p 720 X 480		59,94 31,47 27,00	EIA/CEA-861B
5 1080i/50 1920 X		1080 50,00 28,13	74,25 EIA/CEA-861B
6 1080i/60 1920 X		1080 60,00 33,75	74,25 EIA/CEA-861B
7 720p/50 1280 X		720 50,00	37,50 74,25 EIA/CEA-861B
8 720p/60 1280 X		720 60,00	45,00 74,25 EIA/CEA-861B
9	1080p/50	1920 X 1080 50,00 56,25		148,50	EIA/CEA-861B
10	1080p/60	1920 X 1080 60,00 67,50		148,50	EIA/CEA-861B
11	1080p/24	1920 X 1080 24,00 27,00 74,25		EIA/CEA-861B

Via RGB ingangsaansluiting

Nr.	Signaal			Horizontale frequentie (kHz)	Beeldpunt klokfrequentie (MHz)	Opmerkingen
	Signaalnaam	Resolutie	Verticale frequentie (Hz)
1	VGA	640 X 400 70,	08 31,47 25,18
2		640 X 480 59,	94 31,47 25,18
3	VESA	640 X 480 72,	81 37,86 31,50
4		640 X 480 75,	00 37,50 31,50
5		640 X 480 85,	01 43,27 36,00
6		800 X 600 56,	25 35,16 36,00
7		800 X 600 60,	32 37,88 40,00
8		800 X 600 72,	19 48,08 50,00
9		800 X 600 75,	00 46,88 49,50
10		800 X 600 85,	06 53,67 56,25
11		1024 X 768	60,00 48,36	65,00
12		1024 X 768	70,07 56,48	75,00
13		1024 X 768	75,03 60,02	78,75
14		1280 X 1024 60,	02 63,98	108,00
15	Macintosh	640 X 480 66,	67 35,00 30,24
16		832 X 624 74,	55 49,72 57,28
17		1024 X 768	74,93 60,24	80,00
18 W	XGA 1280 X	768 59,876	47,776	79,50		WXGA Modus : 1280 x 768

- Het type videokabel dat wordt gebruikt belemmert mogelijk de correcte weergave van de Horizontale positie, Verticale positie, Horizontale klok (clock) en de Klokfase (Clock Fase).

- Het toestel differentieert tussen signalen met behulp van de horizontale en verticale frequenties en de horizontale en verticale sync. signaalpolariteiten. Merk op dat verschillende signalen die al deze elementen gemeen hebben beschouwd kunnen worden als een enkel signaal.

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware

INFORMATIE OVER DE LICENTIE VAN HET BESTURINGSSYSTEEM

Deze HITACHI TV maakt gebruik van open-source besturingssysteem software die onder de GNU GENERAL PUBLIC LICENSE Version 2 en GNU LESSER GENERAL PUBLIC LICENSE Version 2.1 verspreid wordt zoals gedefi nieerd door de Free Software Foundation, Inc.

De tabel hieronder toont aan welke besturingssysteemsoftware in deze Hitachi TV wordt gebruikt en de toepasselijke licentie(s) wordt op de volgende pagina's van deze handleiding beschreven.

Software module Toepasselijke softwarelicentie
Linux Kernel busybox dhcpcd ifupdown net-tools optables libstdc++5	GNU GENERAL PUBLIC LICENSE Version 2
glibc libposixtime	GNU LESSER GENERAL PUBLIC LICENSE Version 2.1

Als u meer informatie wenst over de software module dan kunt u ons e-mailen op:

[e-mail]

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

GNU GENERAL PUBLIC LICENSE

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

LICENTIE-OVEREENKOMSTEN (vervolg)

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

LICENTIE-OVEREENKOMSTEN (vervolg)

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

GNU LESSER GENERAL PUBLIC LICENSE

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

LICENTIE-OVEREENKOMSTEN (vervolg)

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

Eindgebruikers licentie-overeenkomsten voor de besturingssysteemsoftware (vervolg)

NO WARRANTY

Hartelijk dank voor de aanschaf van deze Hitachi televisie.

In het onwaarschijnlijke, maar niet ondenkbare, geval dat dit product defect mocht raken, zullen wij het door een fabricagefout binnen 24 maanden van de aankoopdatum defect geraakte onderdeel van het product repareren of vervangen onder voorwaarde dat...

1. het product uitsluitend is geïnstalleerd en gebruikt in overeenstemming met de met het product meegeleverde instructies.

2. het product niet is gerepareerd, onderhouden of gewijzigd door iemand anders dan een door Hitachi erkende dealer.

3. het serienummer van het product niet is verwijderd of gewijzigd.

- Deze garantie is niet van toepassing op een product dat tweedehands is aangeschaft of voor commercieel of gezamenlijk gebruik.

- Deze garantie is niet van toepassing op de vervanging van lege batterijen, de regeling van voor de gebruiker bestemde bedieningsorganen of oriëntatie van antennes.

- Onderdelen die onder deze garantie worden vervangen worden eigendom van Hitachi Europe Ltd.

- Wij wijzen u erop dat u een bewijs van de aankoopdatum dient te overleggen voor onder deze garantie diensten verleend kunnen worden.

Gebruik de vakken hieronder om het Modelnummer en het Serienummer van uw tv te noteren - u kunt deze gegevens vinden op het typeplaatje aan de achterkant van de plasmatelevisie. Maak tevens notitie van waar en wanneer u deze tv heeft gekocht. Deze informatie zult u nodig hebben wanneer u contact wilt opnemen met de Hitachi Klantenservice en dient te worden vermeld in alle correspondentie.

MODEL SERIENUMMER DEALER/WINKEL DATUM VAN AANKOOP

Deze garantie doet geen afbreuk aan uw wettelijke rechten.

Neem in geval van problemen alstublieft contact op met uw Hitachi dealer.

HITACHI

Hitachi plasmatelevisiesteun

Model

TS01G60KE GEBRUIKERSHANDLEIDING

Hartelijk dank voor uw aankoop van de Hitachi plasmatelevisie.

- Deze televisiesteun is geschikt voor het volgende televisiemodellen: P60XR01U, P60XR01E

Aan de slag

• Het bevestigen van deze televisiesteun vereist precisiewerk. Zorg ervoor dat uw dealer hem correct installeert en dat de veiligheidsmaatregelen worden nageleefd.
• Deze handleiding bevat belangrijke voorzorgsmaatregelen om ongelukken te voorkomen en beschrijft hoe u de televisiesteun monteert en installeert. Lees deze handleiding samen met de handleiding van uw televisie voor een correct gebruik van de steun.
• Bewaar de handleiding op een veilige plaats nadat u ze hebt gelezen voor latere naslag.

■ Voor de dealer:

De installatie van deze televisiesteun vereist precisiewerk. Lees daarom zorgvuldig deze handleiding voordat u de steun monteert en installeert. Wij zijn niet aansprakelijk voor ongelukken of letsels als gevolg van een verkeerde montage of installatie. Overhandig deze handleiding aan de klant nadat de montage en de installatie zijn voltooid.

Inhoud van de verpakking

Controleer voor de montage of alle vermelde onderdelen aanwezig zijn in de verpakking.

Als er onderdelen ontbreken, moet u contact opnemen met uw dealer.

2 installatieschroeven (4 × 16)

2 bevestigingsbanden

1 installatiesleutel (inbussleutel)

2 houtschroeven (4 × 20)

1 waarborg
1 gebruikershandleiding (dit document)

Voorzorgsmaatregelen voor gebruik Gebruik deze televisie veilig en correct

In deze handleiding gebruikte symbolen

In deze handleiding worden diverse grafische symbolen gebruikt die u helpen deze televisie veilig en correct te gebruiken, zodat persoonlijk letsel bij uzelf en anderen of materiële schade wordt voorkomen.

Waarschuwing

Het negeren van deze waarschuwing tijdens het hanteren van het televisietoestel kan de dood of ernstig letsel tot gevolg hebben.

Achtung

Het negeren van deze aanmaning kan het zware televisietoestel doen omvallen en letsels veroorzaken.

Betekenis van de grafische symbolen

Wees voorzichtig. Geeft aan dat u "voorzichtig" moet zijn.

Een verboden handeling. Geeft aan dat iets "verboden" is.

Een vereiste handeling. Geeft aan dat iets "vereist" is.

Veiligheidsmaatregelen

⚠️ Waarschuwing				⚠️ Achtung
	■ Voer de installatie uit met minstens twee personen.Als dit niet gebeurt, kan het zware televisietoestel vallen en letsel veroorzaken.		■ Zet de bouten en schroeven goed vast op de aangeduide plaatsen.Het negeren van deze waarschuwing kan het televisietoestel doen omvallen en letsels veroorzaken.		■ Installeer het toestel niet op warme of vochtige plaatsen of plaatsen die nat kunnen worden.Hiermee worden onder meer plaatsen in direct zonlicht en in de buurt van verwarmingstoestellen (met inbegrip van kachels en uitblaasroosters van airconditioning) bedoeld.Dit kan brand of een elektrische schok veroorzaken.
	■ Niet installeren op een onstabiele plaats.Hierdoor kan het televisietoestel omvallen of beschadigd raken.
	■ Plaats het televisietoestel niet onder het netsnoer.Dit kan het netsnoer beschadigen en brand of een elektrische schok veroorzaken.		■ Wijzig geen onderdelen en gebruik geen kapotte onderdelen.Hierdoor kan het televisietoestel omvallen en letsels veroorzaken.		■ Blokkeer de ventilatieopeningen niet en zorg dat er voldoende ruimte rondom is voor een goede luchtcirculatie.Hierdoor kan het televisietoestel intern oververhitten en brand veroorzaken.

Volg de onderstaande voorschriften

Het installeren van het televisietoestel

• Installeer het televisietoestel op een vlak en stevig oppervlak dat het gewicht van het toestel kan dragen. (installeer het toestel niet op een oneffen of hellend oppervlak, tapijt, mat of een oppervlak dat kan kromtrekken, enz.)
• Zorg dat er voldoende afstand is tussen de televisie en de voorwerpen in de buurt, zodat deze elkaar niet raken tijdens de installatie van het televisietoestel of het afstellen van de luidsprekers.
• Plaats het televisietoestel niet rechtstreeks op de vloer.
  Afhankelijk van het materiaal en de eigenschappen van uw vloerbekleding kan door de grip van de steun de vloerbekleding loskomen wanneer u het televisietoestel optilt.
• Wees voorzichtig bij het hanteren van de televisie, vermits het gewicht van het toestel, de steun en de luidsprekers ongeveer 100 kg in totaal bedraagt.

(Installatieoppervlak)

Bevestiging aan het hoofdtoestel

⚠ Waarschuwing

Schakel de elektriciteit uit wanneer het netsnoer, de kabels en de luidsprekerkabels werden aangesloten en verwijderd werden.

Zorg ervoor dat de luidsprekers worden gemonteerd nadat de steun werd aangebracht.

Voorbereiding

Haal de televisie uit de kartonnen doos, zoals hieronder wordt getoond, en plaats de televisie met de achterkant naar boven.

■ Procedure voor het monteren van de steun

1. Bevestig de beugels aan de steun

Bevestig beide beugels aan de steun zoals getoond op onderstaande tekening.

Zorg ervoor dat de gaten voor het bevestigen van de steun gezien kunnen worden vanaf de steun.

2. Zet de beugels vast met schroeven

Breng 4 schroeven aan op beide zijden aan de achterkant van de steun.

Zeskantsleutel (achterkant) 4 bevestigingsschroeven (M6 x 25 schroef)

3. Controleer nogmaals of de schroeven stevig vastzitten.

⚠ Waarschuwing

Controleer na het bevestigen van de beugels aan de steun of de schroeven stevig vastzitten.

Als dit niet gebeurt, kan het toestel omvallen of beschadigd raken.

■ Procedure voor bevestiging aan de televisie

1. Bevestig de steun aan de televisie

Let op de richting van de steun.

televisie steun

2. Bevestig de steun met schroeven

Zeskantsleutel 4 aanbrengen van de schroeven (M6 x 25 schroef)

3. Controleer nogmaals of de schroeven stevig vastzitten

⚠ Waarschuwing

Nadat de steun werd bevestigd, controleert u of de schroeven goed vastzitten. Als dit niet gebeurt, kan het toestel omvallen of beschadigd raken.

Bevestigen van de televisie met de banden

Bevestigen van de televisie op een rack

Bevestig het steungebied met de bevestigingsschroeven en het rackgebied met de houtschroeven.

bevestigingsschroeven (4 x 16 schroef ) TV-rack Houtschroef (4 x 20 schroef )

Steunafmetingen

758 620 560 30 2 gelapte gaten voor het bevestigen van het bijkomende Hitachi tv-rack 2 gaten voor het bevestigen van de bevestigingsstanden 199 483 721 (voorzijde) 630 30 19 86 260

Gewicht: 16,5 kg
Eenheden in mm

HITACHI

Inspire the Next

Hitachi Ltd.
