Producttype	Vaatwasser
Merk	AEG-Electrolux
Model	Favorit 50860 i
Afmetingen (h x b x d)	850 x 600 x 600 mm (vrijstaand); 820-880 x 596 x 570 mm (inbouw)
Maximaal gewicht	54 kg (vrijstaand); 50 kg (inbouw)
Capaciteit	12 standaardcouverts inclusief dienbestek
Toelaatbare waterdruk	1-10 bar (0.1-1.0 MPa)
Programma’s	Intensief 70°C, Normaal 65°C, Normaal Bio 50°C, Snel 50°C, Voorspoelen
Waterontharder	Instelbaar op hardheidsstanden 0-9; zoutreservoir 1,0-1,5 kg
Glansmiddeldosering	Instelbaar van 1 tot 6 (fabrieksinstelling 4)
Reinigingsmiddeldoseerbakje	20 en 30 ml markeringen; extra vak voor voorspoelen
Startuitstel	Maximaal 19 uur
Led-indicaties	Zout bijvullen, glansmiddel bijvullen, foutcodes
Veiligheid	Aqua Control System (waterbeveiliging); kinderslot (deurvergrendeling)
Onderhoud	Zeven (grof, fijn, microfilter) reinigen; kuip en deurafdichting controleren
Energieverbruik (Intensief)	1,9-2,1 kWh
Waterverbruik (Intensief)	18-20 liter
Programmaduur (Intensief)	110-120 minuten
Geluidsniveau	Variabel door impulsspoelen
Type aansluiting	Koud of warm water (max. 60°C); toevoerslang 3/4" buitendraad; afvoerslang max. 1 m hoogte
Reparatie en onderdelen	Alleen originele AEG-onderdelen; service via klantendienst

Veelgestelde vragen - Favorit 50860 i AEG-ELECTROLUX

Waarom begint het programma niet?

Mogelijke oorzaken: deur niet goed gesloten, stekker niet in stopcontact, zekering defect of startuitstel ingesteld. Controleer deze punten.

Wat betekent foutcode 1 op het display?

Foutcode 1 geeft aan dat er geen water wordt toegevoerd. Controleer of de waterkraan open is, de zeef in de slangkoppeling niet verstopt en de toevoerslang niet geknikt.

Wat betekent foutcode 2 op het display?

Foutcode 2 wijst op een probleem met de waterafvoer. Controleer of de sifon niet verstopt is en de afvoerslang niet geknikt of platgedrukt ligt.

Hoe stel ik de waterontharder in?

Zet de machine uit, houd de functietoets en onthardertoets samen ingedrukt, druk op AAN/UIT, laat de toetsen los, druk op de onthardertoets om de gewenste hardheidsstand (H0-H9) te kiezen en bevestig met AAN/UIT.

Hoeveel speciaal zout moet ik doseren?

Vul het zoutreservoir (capaciteit 1,0-1,5 kg) met speciaal vaatwaszout. Gebruik de meegeleverde trechter. Na het vullen een programma draaien om overtollig zout weg te spoelen.

Wanneer moet ik glansmiddel bijvullen?

Vul glansmiddel bij als het indicatielampje op het bedieningspaneel brandt. Het reservoir (ca. 140 ml) bevindt zich aan de binnenzijde van de deur. Druk op de ontgrendelknop om het deksel te openen.

Hoe reinig ik de zeven?

Verwijder de onderste korf, draai de greep van het microfilter een kwart slag linksom en neem het zeefsysteem eruit. Maak alle zeven (grove/fijne, microfilter, vlakke zeef) schoon onder stromend water en plaats ze terug.

Wat moet ik doen als er roestvlekken in de kuip zitten?

Roestvlekken worden veroorzaakt door vreemd roest (bijv. uit waterleiding of bestek). Gebruik een speciaal reinigingsmiddel voor roestvrij staal. Gebruik alleen geschikt bestek en draai het deksel van het zoutreservoir stevig vast.

Kan ik 3-in-1 tabletten gebruiken?

Ja, maar controleer of uw waterhardheid geschikt is volgens de instructies op de verpakking. Leg de tablet in het doseerbakje, niet los in de machine. Bij problemen contact opnemen met de tabletfabrikant.

Hoe stel ik de glansmiddeldosering bij?

Open het glansmiddelreservoir. Draai de dosering naar een lagere stand (1-6) als er vegen of melkachtige vlekken zijn, of naar een hogere stand bij opgedroogde waterdruppels. Fabrieksinstelling is 4.

GEBRUIKSAANWIJZING Favorit 50860 i AEG-ELECTROLUX

Informatie voor de gebruiker

Lees deze informatie zorgvuldig door.

Lees vooral de aanwijzingen m.b.t. de veiligheid op de eerste pagina's van dit boekje! Bewaar het boekje goed, zodat u nog eens iets kunt nalezen en geef het door aan een eventuele volgende eigenaar van het toestel.

Met de waarschuwingsdriehoek en/of door signaalwoorden (Waarschuwing!, Voorzichtig!, Attentie!) geven wij aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van de machine. Let goed op deze aanwijzingen.

Dit symbool of genummerde aanwijzingen voeren u stap voor stap door de bediening van het toestel.

Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het toestel.

Het klaverblad staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het toestel.

Mocht er een storing optreden, dan vindt u onder "Wat is er aan de hand, als..." aanwijzingen om kleine storingen zelf op te heffen.

Mochten deze aanwijzingen niet voldoende zijn, neem dan contact op met onze service-afdeling.

Bij technische problemen kunt u altijd contact opnemen met onze service-afdeling, zie hoofdstuk "Adres Klantenservice".

Zie ook hoofdstuk "Klantenservice" op de achterzijde van dit boekje.

Uw afwasautomaat heeft het nieuwe spoelsysteem "IMPULSSPOELEN".

Om een beter reinigingsresultaat te bereiken, worden bij dit spoelsysteem tijdens een programma het motortoerental en de sproeidruk gevarieerd. Daarom varieert ook het geluidsniveau van het lopende programma.

Gedrukt op milieuvriendelijk geproduceerd papier.

Wie milieubewust denkt, handelt ook zo ...

INHOUD

Gebruiksaanwijzing 5

Aanwijzingen m.b.t. de veiligheid 5

Afvalverwerking 7

Economisch en milieubewust afwassen 8

Frontaanzicht apparaat en bedieningspaneel 9

Bedieningspaneel 10

Vóór het in gebruik nemen 10

Waterontharder instellen 11

Speciaal zout voor de waterontharder doseren 12

Glansmiddel doseren 13

Glansmiddeldosering instellen 14

In het dagelijks gebruik 15

Bestek en servies in de machine zetten 15

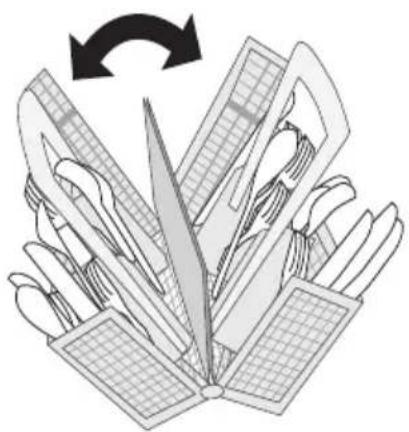

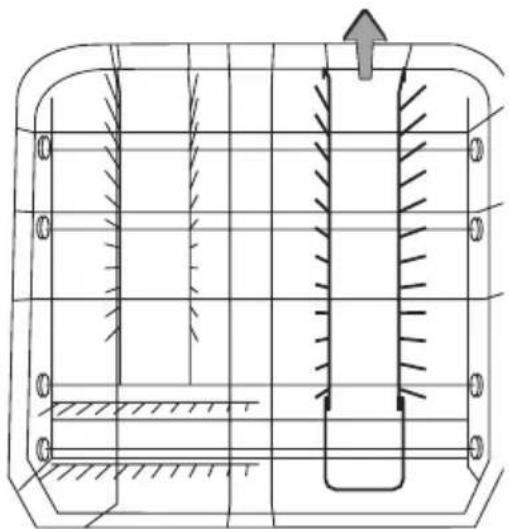

Bestek rangschikken 16

Pannen, schalen en grote borden in de machine zetten 17

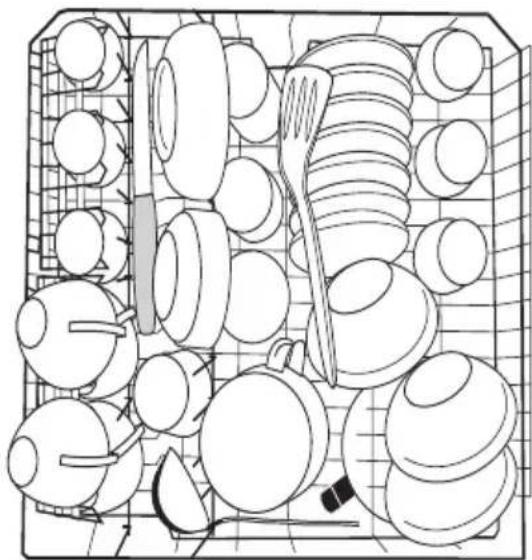

Kopjes, schoteltjes en glaswerk in de machine zetten 19

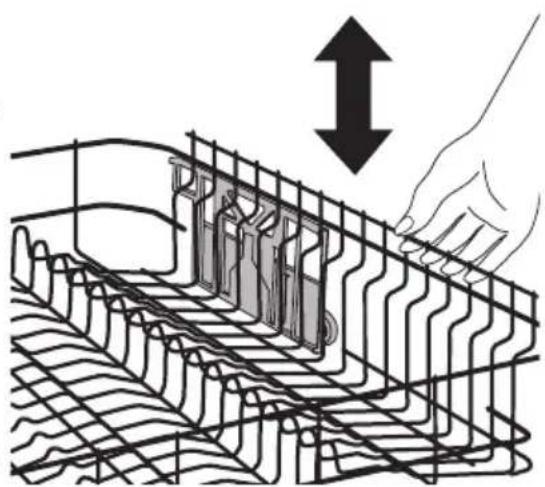

Bovenste korf in hoogte verstellen 20

Reinigingsmiddel doseren 21

Gebruik van "3 in 1"/ Combi-vaatwastabletten 22

BIO-programma's en compacte reinigingsmiddelen 23

Programma kiezen (programmatabel) 24

Afwasprogramma starten 25

Programma wijzigen/onderbreken/afbreken 25

Starttijd instellen of wijzigen 26

Afwasautomaat uitschakelen 27

Machine leeghalen 27

Onderhoud en reiniging 27

Schoonmaken van de zeven 28

Wat is er aan de hand, als... 29

...foutcodes worden aangegeven....29

...er problemen zijn bij het gebruik van de afwasautomaat. 30

...het afwasresultaat niet bevredigend is. 30

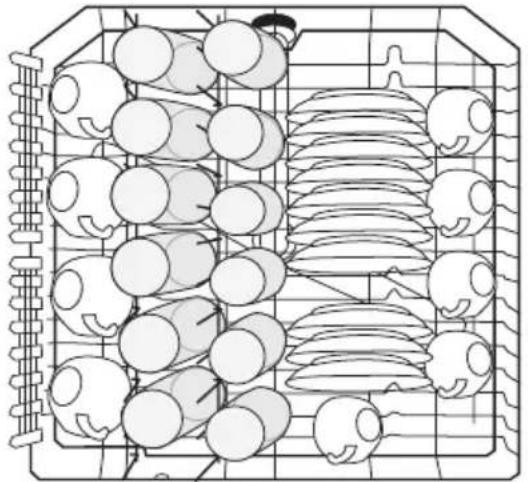

Aanwijzingen voor testinstituten 32

Opstel- en aansluitaanwijzing 33

Opstellen van de afwasautomaat 33

Geintegreerde afwasautomaten 34

Aansluiten van de afwasautomaat 35

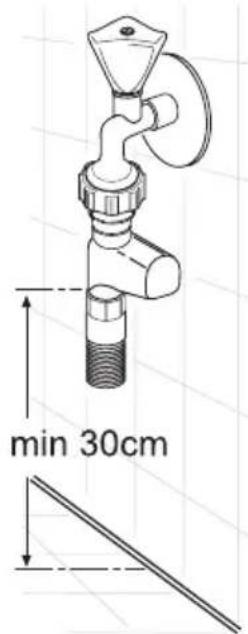

Wateraansluiting 35

Toelaatbare waterdruk 35

Toevoerslang aansluiten 35

Waterafvoer 37

Beveiliging tegen wateroverlast 38

Elektrische aansluiting 38

Aansluittechniek 39

Adres klantenservice 40

Garantiebepalingen 40

Klantenservice 42

GEBRUIKSAANWIJZING

Aanwijzingen m.b.t. de veiligheid

De veiligheid van elektrische toestellen van AEG voldoet aan de Europese en Nederlandse normen. Toch zien wij ons als fabrikant genoodzaakt, u en uw eventuele medegebruikers op het volgende te wijzen:

Opstelling, aansluiting, in gebruik nemen

• De afwasautomaat mag alleen rechtop vervoerd worden.
• Controleer de afwasautomaat op transportschade. Een beschadigd toestel in geen geval aansluiten. Wend u in geval van schade tot de leverancier.
• Controleer vóór het in gebruik nemen of de op het typeplaatje aangegeven netspanning en stroomsoort overeenkomen met netspanning en stroomsoort op de plaats van opstelling. Op het typeplaatje vindt u ook de vereiste zekering.
• Hoe de afwasautomaat moet worden opgesteld en aangesloten, leest u in het hoofdstuk "Installatie". Meerwegstekkers, koppelingen en verlengsnoeren mogen niet gebruikt worden. Brandgevaar door oververhitting.

Veiligheid van kinderen

• Kinderen zien de gevaren niet die ontstaan door ondeskundige omgang met elektrische toestellen. Zorg daarom voor het nodige toezicht en laat kinderen niet met de machine spelen – ze zouden zichzelf of andere kinderen in de machine kunnen opsluiten (verstikkingsgevaar!).
• Houd de verpakking uit de buurt van kinderen; vooral folie en styropor kunnen gevaren opleveren. Verstikkingsgevaar!
• Reinigingsmiddelen kunnen verwondingen aan ogen, mond en keelholte veroorzaken en zelfs tot verstikking leiden! Let op de aanwijzingen op de verpakking van reinigingsmiddelen.
• Het water in de afwasautomaat is geen drinkwater. Als zich nog resten van reinigingsmiddel in de machine bevinden, bestaat verwondingsgevaar!
• Als u de afwasautomaat afdankt: stekker uit het stopcontact trekken, aansluitsnoer afsnijden en weggooien. Deurslot onbruikbaar maken, zodat de deur niet meer dicht kan.

Algemene veiligheid

• Reparaties aan elektrische toestellen mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u daarom altijd tot onze service-afdeling. Alleen originele AEG-onderdelen voldoen aan alle eisen!
• De afwasautomaat nooit in gebruik nemen, als aansluitsnoer of toe- of afvoerslang beschadigd zijn of als bedieningspaneel, bovenblad of sokkel zo beschadigd zijn, dat de binnenkant van het toestel toegan- kelijk is.
• Als het aansluitsnoer beschadigd of te kort is, moet dit door onze service-afdeling vervangen worden.
• Stekker nooit aan het snoer uit het stopcontact trekken, maar aan de stekker.
• Constructieve wijzigingen of veranderingen aan het toestel zijn uit veiligheidsoverwegingen niet toegestaan.
• Let erop dat de machinedeur, behalve bij vullen en leeghalen, altijd dicht is. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Scherpe messen en ander scherp bestek in de bovenste korf leggen of met de scherpe kant naar beneden in de bestekkorf zetten.

Gebruik volgens de voorschriften

• Gebruik de afwasautomaat alleen om huishoudservies af te wassen. Als de machine voor verkeerde doeleinden wordt gebruikt of foutief wordt bediend, wordt eventuele schade niet door de garantiebepalingen gedekt.
• Controleer vóór het gebruik van speciaal zout, reinigingsmiddel en glansmiddel, of volgens de fabrikant van deze producten gebruik ervan in huishoud-afwasautomaten toegestaan is.
• Geen oplosmiddelen in de afwasautomaat doen. Explosiegevaar!
• De beveiliging tegen wateroverlast is een betrouwbaar systeem. Aan de volgende voorwaarden moet echter voldaan worden:
• Ook als het toestel uitgeschakeld is moet het aan het net aangesloten zijn.
• De afwasautomaat moet volgens de voorschriften geïnstalleerd zijn.

• Waterkraan altijd dichtdraaien als de afwasautomaat langere tijd niet gebruikt wordt, bijv. bij vakantie.

• Ga niet op de open deur staan of zitten, de machine zou dan kunnen kantelen.

• In geval van storing eerst de waterkraan dichtdraaien, dan de machine uitschakelen en de stekker uit het stopcontact trekken. Bij vaste aansluiting: zekering in de huisinstallatie uitschakelen.

Afvalverwerking fvalverwerking

Verpakkingsmateriaal

Alle gebruikte verpakkingsmaterialen van de afwasautomaat zijn niet milieu-onvriendelijk en kunnen hergebruikt worden.

• De kunststof delen zijn voorzien van een internationaal gebruikte codering:

• PE< voor polyethyleen, bijv. de folieverpakking

• PS< voor polystyreen, bijv. de hoekbeschermers (volkomen CFK-vrij)

• POM< voor polyoxymetheen, bijv. kunststof klemmen

• Het karton is van oud papier gemaakt en wij adviseren u dit ook weer in een container voor oud papier te deponeren.

Oude machine

Als u de afwasautomaat afdankt, lever hem dan in bij uw vakhandelaar of informer bij uw gemeente naar de mogelijkheden voor afvalverwerking in uw woonplaats.

Economisch en milieubewust afwassen

• Sluit de afwasautomaat alleen aan warm water aan, als u een hiervoor geschikte warmwaterinstallatie hebt.
• Stel de waterontharder correct in.
• Spoel het servies niet onder stromend water af.
• Als u met geringe belading afwast, berekent de beladingsherkenning de benodigde hoeveelheid water en wordt de programmaduur verkort. Het meest economisch wast u altijd af met volle belading.
• Kies een programma aan de hand van soort servies en mate van verontreiniging.
• Doseer niet meer reinigingsmiddel, speciaal zout en glansmiddel dan door de fabrikant van deze middelen en in deze gebruiksaanwijzing wordt aangegeven.

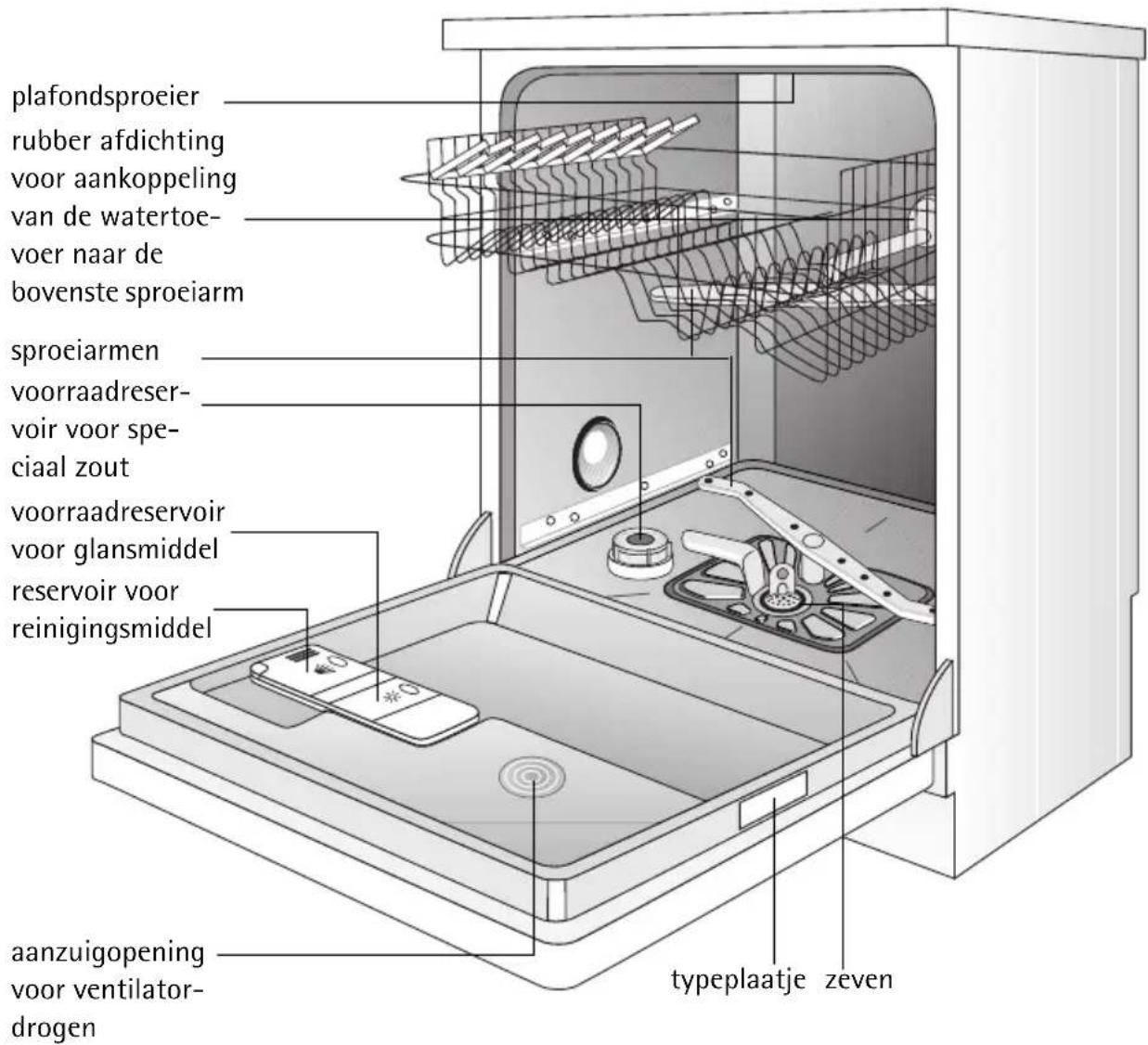

Frontaanzicht apparaat en bedieningspaneel

Bedieningspaneel

Het bedieningsveld bestaat uit de AAN/UIT-schakelaar ① en de programmatoetsen met LED-indicaties.

Ontharder- en functietoets: behalve het betreffende afwasprogramma kan door de combinatie van deze toetsen de waterontharder van de afwasmachine ingesteld worden.

Het multidisplay kan aangeven,

• op welke hardheidsstand de waterontharder is ingesteld.
• welke starttijd is ingesteld.
• hoe lang een programma waarschijnlijk nog duurt.
• om welke storing het gaat.

De controle-indicaties hebben de volgende betekenis:

∅	speciaal zout bijvullen
※	glansmiddel bijvullen

Vóór het in gebruik nemen

Voordat u de afwasautomaat in gebruik neemt, moeten alle klemmen waarmee de korven voor het transport zijn vastgezet verwijderd worden.

Daarna gaat u als volgt te werk:

1. Waterontharder instellen
2. Speciaal zout voor de waterontharder doseren
3. Glansmiddel doseren

Waterontharder instellen

Om kalkafzetting op het servies en in de afwasautomaat te vermijden, moet het servies met zacht, d.w.z. kalkarm water worden afgewassen. Daarom heeft de afwasautomaat een waterontharder, waarin leiding-water vanaf een hardheid van 4°d met behulp van speciaal zout onthard wordt.

i Informatie over de waterhardheid in uw woonplaats kunt u opvragen bij het waterleidingbedrijf.

Waterontharder volgens de tabel instellen op de stand, die overeenkomt met de waterhardheid in uw woonplaats. De waterontharder kan op 10 standen worden ingesteld.

waterhardheidin °d1) i n m2			instelling /h le i d s - op stand	indicatie in het multidisplay
bereik
41-50	7,3-9,0	IV	9	H 9
35-40	6,3-7,2		8	H 8
31-34	5,5-6,2		7	H 7
27-30	4,8-5,4		6	H 6
23-26	4,1-4,7		5	H 5
19-22	3,3-4,0	III	4	H 4
15-18	2,6-3,2		3*	H 3
11-14	1,9-2,5	II	2	H 2
4-10	0,7-1,8	I/II	1	H 1
beneden 4	beneden 0,7	I	0 geen zout nodig	H 0

1)(°d) Duitse graden, maat voor de waterhardheid

2)(mmol/l) millimol per liter, internationale eenheid van waterhardheid

*in de fabriek ingestelde stand

1. Afwasmachine moet uitgeschakeld zijn.

2. Functietoets en onthardingstoets tegelijkertijd indrukken en ingedrukt houden.

3. Naast AAN/UIT-schakelaar indrukken. De LED-lampjes van de functietoets en onthardingstoets knipperen.

4. Onthardingstoets nog een keer indrukken. Het multidisplay geeft de ingestelde hardheidsstand aan.

5. Elke keer dat u de onthardertoets indrukt, gaat de hardheidsstand 1 stap omhoog.

(Uitzondering: na hardheidsstand 9 kommt hardheidsstand 0).

1. Als de hardheidsstand correct is ingesteld, AAN/UIT-schakelaar indrukken. De hardheidsstand is dan opgeslagen.

Speciaal zout voor de waterontharder doseren

Gebruik alleen speciaal zout voor afwasautomaten. Doseer nooit andere zoutsoorten (bijv. kookzout) of reinigingsmiddel in het zoutreservoir. Dat zou de waterontharder onbruikbaar maken.

Controleer voordat u zout gaat doseren of u ook werkelijk het pak speciaal zout in de hand hebt.

Doseer speciaal zout:

• Voordat u de machine in gebruik neemt.
• Als op het bedieningspaneel de controle-indicatie zout ♂ brandt.

Als de waterhardheid in uw woonplaats onder 4°d ligt, hoeft u geen speciaal zout te doseren.

1. Deur openen, onderste korf uit de machine nemen.

2. Dop van het zoutreservoir linksom losdraaien.

3. Alleen de eerste keer dat u de machine in gebruik neemt:

zoutreservoir met water vullen.

1. Meegeleverde trechter op de opening van het zoutreservoir zetten.

Speciaal zout via de trechter in het zoutreservoir gieten. Inhoud afhankelijk van de korrelgrootte 1,0-1,5 kg.

Doe niet te veel speciaal zout in het reservoir.

Het bij het vullen verplaatste water loopt uit het zoutreservoir naar de bodem van de kuip. Dit kan geen kwaad, omdat het water bij de start van het volgende programma weggepompt wordt.

1. Zoutresten van de opening van het zoutreservoir wegvegen.

2. Dop rechtsom zo ver mogelijk vastdraaien, omdat er anders zout in het spoelwater terechtkomt. Glaswerk kan daardoor dof worden. Daarom na het doseren van zout een programma laten lopen. Daardoor worden overgelopen zout water en zoutkorreltjes weggespoeld.

Afhankelijk van de korrelgrootte van het zout kan het enkele uren duren, voordat het zout in het water is opgelost en de controle-indicatie zout weer uitgaat. De instelling van de waterontharder en daarmee het zoutverbruik zijn afhankelijk van de plaatselijke waterhardheid.

Glansmiddel doseren

Dankzij het glansmiddel krijgt u glanzend servies zonder vlekken en heldere glazen.

Gebruik alleen speciaal glansmiddel voor huishoud-afwasmachines. Nooit andere middelen (bijv. azijnessence) of reinigingsmiddel in het glansmiddelreservoir doseren. Dat kan de machine beschadigen.

Glansmiddel doseren:

• Voordat u de machine in gebruik neemt.
• Als op het bedieningspaneel de controle-indicatie glansmiddel * gaat branden.

Het reservoir voor glansmiddel bevindt zich aan de binnenzijde van de machinedeur.

1. Deur openen.

2. Met uw vinger de ontgrendelings-knop van het voorraadreservoir indrukken.

3. Deksel van het voorraadreservoir helemaal openklappen.

1. Glansmiddel precies tot aan de stip-pellijn "max" doseren; dat komt over-een met ca. 140 ml.

2. Deksel terugklappen en dichtdrukken, tot het dichtklikt.

3. Eventueel gemorst glansmiddel met een doekje wegvegen. Anders wordt tijdens het afwassen te veel schuim gevormd.

Glansmiddeldosering instellen

i

Bij het afwassen wordt uit het voorraadreservoir glansmiddel in het spoelwater gespoeld. De dosering kunt u van 1-6 instellen. In de fabriek is de dosering op "4" ingesteld. Dosering alleen veranderen als op glazen en servies vegen, melkachtige vlekken of opgedroogde waterdruppels te zien zijn.

(zie onder "Wat is er aan de hand als ...").

[Non-Text]

1. Machinedeur openen.

2. Met uw vinger de ontgrendelings-knop van het voorraadreservoir indrukken.

3. Deksel van het voorraadreservoir helemaal openklappen.

4. Dosering instellen.

5. Deksel terugklappen en dichtdrukken, tot het dichtklikt.

6. Eventueel gemorst glansmiddel met een doekje wegvegen.

In het dagelijks gebruik

• Moet speciaal zout of glansmiddel worden bijgevuld?
• Bestek en servies in de machine zetten
• Reinigingsmiddel doseren
• Geschikt programma kiezen
• Afwasprogramma starten

Bestek en servies in de machine zetten

Sponzen, vaatdoekjes en alle voorwerpen die zich met water kunnen volzuigen, mogen niet in de afwasautomaat gereinigd worden.

Voor machinaal afwassen is het volgende bestek/servies

niet geschikt: beperkt geschikt:

bestek met heften van hout, hoorn, porselein of parelmoerniet hittebestendige kunststofouder bestek met temperatuurgevoelige li Jamaica gelijmd servies of bestektin en koperkrist almetaal dat kan roestenhouten plankenkunstnijverheidsartikelen

Aardewerk alleen in de machine afwassen, als het van de aanduiding "geschikt voor de afwasautomaat" voorzien is.Versieringen die op het glazuur zijn aangebracht kunnen door zeer vaak machinaal afwassen verbleken.Zilver en aluminium kunnen bij machinaal afwassen verkleuren. Etensresten als eiwit, eigeel en mosterd veroorzaken vaak verkleuringen of vlekken op zilver. Zilver daarom altijd goed schoon spoelen, als het niet direct na gebruik wordt afgewassen.Sommige glassoorten kunnen na vele malen machinaal afwassen dof worden.

- Voordat u het servies in de machine zet, moet u:

• grove etensresten verwijderen.
• pannen met ingebrande etensresten weken.

- Let bij het in de machine zetten van servies en bestek op het volgende:

• servies en bestek mogen de sproeiarmen niet blokkeren.
• hol serviesgoed zoals kopjes, glazen, pannen enz. met de opening naar beneden neerzetten, zodat zich in de openingen geen water kan verzamelen
• servies en bestek mogen niet in elkaar liggen of elkaar afdekken

- om beschadiging te voorkomen mogen glazen elkaar niet raken - kleine voorwerpen (bijv. deksels) in de bestekkorf leggen

Bestek rangschikken

Lange, scherpe bestekdelen die in de bestekkorf staan, kunnen vooral voor kinderen gevaarlijk zijn (zie Aanwijzingen m.b.t. de veiligheid).

Om ervoor te zorgen dat het water alle bestekdelen bereikt, moet u

1. het roostertje op de bestekkorf zetten
2. korte messen, vorken en lepels met het heft naar beneden in het rooster-tje van de bestekkorf zetten.

Om de bestekkorf makkelijk te kunnen leeghalen, kunt u bij sommige modellen de bestekkorf openklappen.

Als u het roostertje gebruikt, kan de bestekkorf niet opengeklapt worden.

Om ervoor te zorgen dat de bestek- korf bij het uit de machine nemen niet kan openklappen, moet u hem bij de tweedelige greep pakken.

1. Bestekkorf op tafel of aanrechtblad zetten.

2. De twee delen van de greep open-klappen.

3. Bestek eruitnemen.
4. De twee delen van de greep weer dichtklappen.

Groot en sterk verontreinigd servies in de onderste korf zetten (maximale diameter van borden 29 cm).

Uw afwasautomaat beschikt over een van de volgende vier onderste korven:

Variant 1: Alle bordenrekken van de onderste korf zijn vast

Variant 2: De rechterbordenrekken van de onderste korf kunnen naar links worden neergeklapt

Om groter servies makkelijk in te kunnen ruimen, kunnen de beide rechterbordenrekken van de onderste korf naar links worden neergeklapt:

1. Rechter bordenrek aan de achterkant iets optillen.

1. Bordenrek naar links neerklappen.

Variant 3: De rechterbordenrekken van de onderste korf kunnen kruislings worden neergeklapt

Om groter servies makkelijk in te kunnen ruimen, kunnen de beide rechterbordenrekken van de onderste korf kruislings worden neergeklapt.

Variant 4: De beide achterste bordenrekken van de onderste korf kunnen kruislings worden neergeklapt

Om groter servies makkelijk in te kunnen ruimen, kunnen de beide achterste bordenrekken van de onderste korf kruislings worden neergeklapt

Kopjes, schoteltjes en glas- werk in de machine zetten

Klein, teer serviesgoed en lange, scherpe bestekdelen in de bovenste korf plaatsen.

• Servies op en onder de uitklapbare kopjesrekken versprongen neerzetten, zodat het water overal goed kan komen.
• U kunt de kopjesrekken omhoogklappen om hoog servies neer te zetten.
• Wijn-, champagne- en cognacglazen kunt u in de uitsparingen van de kopjesrekken zetten resp. han-gen.
• Glazen, bekers enz. kunnen ook op de twee rijen spijltjes links in de bovenste korf worden gezet.

Bovenste korf in hoogte verstellen

	Maximale hoogte van het servies in de bovenste korf onderste korf
als de bovenste korf op de hoogste stand staat	22 cm 31 cm
als de bovenste korf op de laagste stand staat	24 cm 29 cm

De hoogte kan ook versteld worden als de korven gevuld zijn.

Lager plaatsen van de bovenste korf:

1. Bovenste korf helemaal naar buiten trekken.
2. Bovenste korf zo ver mogelijk optillen en loodrecht laten zakken. De bovenste korf valt nu in de laagste stand.

Hoger plaatsen van de bovenste korf:

1. Bovenste korf helemaal naar buiten trekken.
2. Bovenste korf zo ver mogelijk optillen en loodrecht laten zakken. De bovenste korf valt nu in de hoogste stand.

Reinigingsmiddel doseren

Gebruik alleen reinigingsmiddelen voor afwasautomaten.

Doseer reinigingsmiddel:

- Vóór het begin van een programma (niet bij het programma voorspoelen). Reinigingsmiddel wordt tijdens het programma automatisch ingespoeld.

Let op de aanwijzingen m.b.t. doseren en bewaren op de verpakking van het reinigingsmiddel.

Het reservoir voor reinigingsmiddel bevindt zich aan de binnenzijde van de deur.

1. Als het deksel gesloten is: ontgrendelingsknop (1) indrukken. Het deksel springt open.

1. Reinigingsmiddel in het reservoir voor reinigingsmiddel doen. Als doseerhulpje dienen de markeringslijnen:

"20" komt overeen met ca. 20 ml reinigingsmiddel, "30" komt overeen met ca. 30 ml reinigingsmiddel.

1. Deksel terugklappen en dichtdrukken, tot het dichtklikt.

Bij zeer sterk verontreinigd servies bovendien reinigingsmiddel in het extra vakje (2) doseren. Dit reini-gingsmiddel werkt al tijdens het voorspoelen.

Gebruik van "3 in 1"/ Combi-vaatwastabletten

Algemene aanwijzingen

Dit product bestaat uit tabletten die tegelijkertijd fungeren als vaat-wasmiddel, spoelhulp en zoutdosering.

1. Controleer voordat u deze producten gebruikt eerst of de hardheid van uw watertoevoer compatibel is met het gebruik van deze producten, zoals aangegeven op de gebruiksinstructies van de fabrikant van het vaatwasmiddel (op de productverpakking.
2. Deze producten moeten beslist gebruikt worden overeenkomstig de instructies van de fabrikant van het vaatwasmiddel.

Leg de tabletten niet in de vaatwasbak of het vaatwasrek, u verkrijgt dan een slechter wasresultaat. Leg de tabletten in het doseerbakje voor het vaatwasmiddel.

1. Als het eerste gebruik van "3-in 1" producten problemen geeft, neem dan contact op met de helplijn van de fabrikant van het vaatwasmiddel (het telefoonnummer staat vermeld op de productverpakking).

Speciaal advies

Bij het gebruik van combinatieproducten zijn de spoelhulp en zoutdosering niet langer van nut. Daarom kan het verstandig zijn om de spoelhulp uit te schakelen - denk eraan dat alleen sommige vaatwasmachines met deze functie zijn uitgerust - en de allerlaagste instelling voor waterhardheid te selecteren.

Raadpleeg voor meer informatie uw handleiding.

Als u besluit om over te gaan op het gebruik van een standaard vaatreinigingssysteem adviseren wij u om:

• zowel de zout- als de spoelhulpvakjes weer te vullen.
• de hoogste instelling voor waterhardheid te selecteren en drie normale wasbeurten zonder vaat te draaien.
• opnieuw de instelling voor waterhardheid te selecteren volgens de omstandigheden in uw woonplaats (zoals aangegeven in de gebruikershandleiding).

BIO-programma's en compacte reinigingsmiddelen

Reinigingsmiddelen voor afwasmachines kunnen aan de hand van hun chemische samenstelling in twee types verdeeld worden:

• traditionele, alkalische reinigingsmiddelen met bijtende bestanddelen
• laag-alkalische compacte reinigingsmiddelen met natuurlijke enzy-men.

BIO-programma's in combinatie met compacte reinigingsmiddelen ontzien het milieu en uw servies, want BIO-programma's zijn speciaal afgestemd op de vuil oplossende eigenschappen van de enzymen in compacte reinigingsmiddelen. Daarom bereiken BIO-programma's in combinatie met compacte reinigingsmiddelen al bij 50°C dezelfde reinigingsresultaten die anders alleen met 65°C-programma's bereikt worden.

Bij BIO-programma's wordt het water korte tijd over 50°C verhit, opdat de actieve zuurstof kan werken.

Sommige fabrikaten reinigingstabletten lossen zo langzaam op, dat ze in korte programma's niet hun volle reinigingswerking bereiken.

Gebruik reinigingstabletten daarom liever bij normale programma's met voorspoelen.

Programma kiezen (programmatabel)

Kies aan de hand van deze tabel het geschikte programma:

Soortservies	Groot servies en pannen Klein servies				Alle soorten servies
bovendien	-	-	met tempera-tuurgevoelig servies	met teer glaswerk	-
Soort ver-ontreiniging	•sterk verontreinigd • aangek etensresten, vooral eiwit en zetmeel	•normaal verontreinigd • aangekoekte etensresten	•norma a verontreinigd	•licht verontreinigd	Gebruikt ser-vies, dat in de machine wordt verzameld en pas later afge-wassen.
			bijzonder geschikt bij gebruik van compacte reini-gingsmiddelen
Geschikt programma:	↓↓↓↓↓↓
	INTENSIVE 70 °C	NORMAL 65 °C	NORMAL BIO 50 °C1)4)	QUICK 50 °C	VOOR-SPOELEN
Programma-verloop2)	voorspoelen reinigen 2 x tussenspoe-len naspoelen drogen	voorspoelen reinigen tussenspoelen naspoelen drogen	voorspoelen reinigen tussenspoelen naspoelen drogen	- reinigen tussenspoelen naspoelen -	voorspoelen - - - -
Verbruiks-waarden:3)	↓↓↓↓↓↓
duur	110 – 120 min.	89 – 99 min.	110 – 120 min.	30 min.	10 min.
energie	1,9 – 2,1 kWh	1,05 – 1,25 kWh	0,95 – 1,05 kWh	0,85 kWh	< 0,1 kWh
water	18 – 20 liter	13 – 15 liter	13 – 15 liter	11 liter	4 liter

1) Bij BIO-programma's wordt het water korte tijd over 50°C verhit, opdat de actieve zuurstof kan werken.

2) De verschillende programma-onderdelen klinken niet allemaal hetzelfde, omdat bij sommige onderdelen voor een beter reinigingsresultaat korte tijd krachtiger wordt afgewassen.

3) De verbruikswaarden zijn onder normomstandigheden bepaald. Ze zijn afhankelijk van de belading van de servieskorven. Afwijkingen zijn daarom in de praktijk mogelijk.

4) Testprogramma voor testinstituten.

Afwasprogramma starten

1. Controleer of servies en bestek zodanig zijn opgesteld, dat de sproeiarmen vrij kunnen draaien.
2. Waterkraan geheel opendraaien.
3. Deur sluiten.
4. Toets AAN/UIT indrukken. De indicatie gaat branden.
5. Programmatoets van het gewenste programma indrukken (zie "Programmatabel"). De programma-indicatie gaat branden. Na ongeveer 6 seconden begint het gekozen programma. In het multidisplay wordt de berekende resterende looptijd van het programma (afhankelijk van de belading van de korven) aangegeven.
   Bij automatische programma-aanpassing kan door de sturing van de afwasautomaat (hoeveelheid servies, verontreinigingsgraad enz.) deze telling van de resterende looptijd eventueel worden stilgezet of gecorrigeerd.

Als na de programmastart in het multidisplay foutcodes worden aangegeven, moet u hoofdstuk "Wat is er aan de hand, als..." lezen.

Programma wijzigen/onderbreken/afbreken

Wijzig of onderbreek een lopend programma alleen, als dat beslist noodzakelijk is. Na het weer sluiten van de machinedeur wordt de binnengestroomde lucht sterk verhit en verspreid. Daardoor kan water in de kuip terechtkomen en kan eventueel de beveiliging tegen water-overlast in werking treden.

Programma wijzigen

Als u binnen 6 seconden na kiezen van het programma het programma wilt wijzigen, drukt u even de toets van het gewenste programma in. Als u op een later tijdstip het programma wilt wijzigen, gaat u als volgt te werk:

1. Toets van het nieuwe programma indrukken en ingedrukt houden. Nu knipperen de indicaties van beide programma's.
2. Na enkele seconden knippert alleen nog de indicatie van het nieuwe programma. Programmatoets loslaten, het nieuwe programma begint.

Programma onderbreken door de machinedeur te openen

Bij het openen van de deur kan hete stoom naar buiten komen. Verbrandingsgevaar! Deur voorzichtig openen.

1. Machinedeur openen. Het programma stopt.

2. De indicatie van het lopende programma gaat uit.

3. Deur sluiten. Het programma loopt verder.

Programma afbreken

1. Toets van het lopende programma indrukken en ingedrukt houden. De programma-indicatie van het lopende programma knippert enkele seconden en gaat dan uit.
2. Programmatoets loslaten, het programma is afgebroken.

Door uitschakelen van de afwasautomaat wordt een gekozen programma alleen onderbroken, niet afgebroken. Als u de machine weer inschakelt, wordt het programma voortgezet.

Starttijd instellen of wijzigen

U kunt max. 19 uur van te voren programmeren, wanneer het programma moet starten.

Starttijd instellen:

1. Toets AAN/UIT indrukken.

2. Toets starttijd ⏻ zo vaak indrukken, tot het multidisplay het aantal uren (knipperend) tot de gewenste start aangeeft.

3. Toets voor het gewenste programma indrukken. Het multidisplay geeft nu constant het aantal uren tot de start aan. Deze tijd is nu ook opgeslagen.
4. Na afloop van de ingestelde tijd start het programma automatisch.

Starttijd wijzigen:

Zolang het programma nog niet begonnen is, kunt u door indrukken van toets starttijd ⏻ de ingestelde starttijd nog wijzigen.

Als u een programma start, terwijl er in de bovenste en/of onderste korf maar weinig servies staat, past een intelligente elektronica de hoeveelheid water en de duur van het programma aan de hoeveelheid servies aan. Daardoor kunt u ook weinig servies snel en economisch afwassen. Bij halve belading (6 standaardcouverts) bespaart u zo'n 2 liter water en 0,2 kWh stroom.

Afwasautomaat uitschakelen

Machine pas uitschakelen als het multidisplay "0" als resterende loop- tijd van het programma aangeeft.

1. Toets AAN/UIT indrukken. De indicatie van de toets gaat uit.

Bij het openen van de deur, direct na beëindiging van het programma, kan hete stoom naar buiten komen. Daarom:

1. Deur voorzichtig openen.

Machine leeghalen

• Heet servies is zeer gevoelig. Daarom vóór het leeghalen laten afkoelen.
• Laat na beëindiging van het programma het servies nog ca. 15 minuten in de machine staan. Het droogt dan beter.
• Eerst de onderste korf leeghalen, dan de bovenste korf. Zo voorkomt u dat restwater van de bovenste korf op het servies in de onderste korf druppelt en watervlekken achterlaat.

Onderhoud en reiniging

In geen geval onderhoudsmiddelen voor meubels of agressieve reini- gingsmiddelen gebruiken.

• Bedieningselementen van de afwasautomaat alleen met een zachte doek en schoon warm water schoonmaken.
• Kuip, deurafdichting en watertoevoer regelmatig controleren en eventueel schoonmaken.

Schoonmaken van de zeven

De zeven in de kuipbodem zijn in hoge mate zelfreinigend.

Toch moet u de zeven af en toe controleren en eventueel schoonmaken. Verontreinigde zeven hebben een nadelige invloed op het afwasresultaat.

1. Deur openen, onderste korf uit de machine nemen.

2. Het zeefsysteem van de afwasauto-maat bestaat uit een grove/fijne zeef, microfilter en vlakke zeef. M.b.v. de greep van het microfilter het zeefsysteem ontgrendelen en uit de machine nemen.

1. Greep ongeveer een kwart slag linksom draaien en uitnemen.

2. Grove/fijne zeef (1) aan het oogje pakken en uit het microfilter (2) trekken.

3. Alle zeven onder stromend water grondig schoonmaken.

4. Vlakke zeef (3) uit de kuipbodem nemen en aan beide kanten grondig schoonmaken.

1. Vlakke zeef weer in de kuipbodem zetten.

2. Grove/fijne zeef in het microfilter zetten en in elkaar drukken.

3. Zeefcombinatie weer inzetten en door rechtsom draaien van de greep vergrendelen. Let erop dat de vlakke zeef niet boven de kuipbodem uitsteekt.

Zonder zeven mag de machine in geen geval gebruikt worden.

Wat is er aan de hand, als...

Aan de hand van onderstaande aanwijzingen kunt u kleine storingen aan het toestel zelf opheffen. Als u toch voor één van de hier vermelde storingen of vanwege foutieve bediening onze service-afdeling inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

...foutcodes worden aangegeven.

• Knippert de programma-indicatie van het gekozen programma en geeft het multidisplay de foutcode 1 of 2 aan, dan kunt u de storing eventueel zelf opheffen.
  Na opheffen van de storing de toets van het begonnen programma indrukken. Het programma loopt verder. Als de foutcode opnieuw wordt aangegeven, moet u contact opnemen met onze service-afdeling.
• Bij alle andere aangegeven foutcodes: contact opnemen met onze service-afdeling en opgeven om welke foutcode het gaat.

Storing Mogelijke oorzaak Oplossing
Multidisplay geeft de foutcode 1 aan. Programma-indicatie van het gekozen pro-gramma knippert: er wordt geen water toegevoerd.	Waterkraan is verstopt of verkalkt.	Waterkraan schoonmaken.
	Zeef (indien aanwezig) in de slangkoppeling aan de waterkraan is ver-stopt.	Zeef in de slangkoppeling schoonmaken.
	Watertoevoerslang ligt niet goed.	Slang controleren en evt. goed leggen.
Multidisplay geeft de foutcode 2 aan. Programma-indicatie van het gekozen pro-gramma knippert.	De sifon is verstopt. Sifon schoonmaken.
	Waterafvoerslang ligt niet goed.	Slang controleren en evt. goed leggen.
Multidisplay geeft de foutcode 3 aan.	De beveiliging tegen water-overlast is in werking getre-den.	Waterkraan dichtdraaien en contact opnemen met onze service-afdeling.

...er problemen zijn bij het gebruik van de afwasautomaat.

Storing Mogelijke oorzaak Oplossing
Het programma begint niet.	De machinedeur is niet goed gesloten.	Deur sluiten.
	De stekker zit niet in het stopcontact.	Stekker in het stopcontact steken.
	Zekering in de huisinstallatie is niet in orde.	Zekering vervangen.
	Bij modellen met starttijd-keuze:U hebt een starttijd gekozen.	Als het servies direct moet worden afgewassen, starttijd annuleren.
In de kuip zijn roest-vlekken zichtbaar.	De kuip is van roestvrij staal.Roestvlekken zijn een gevolg van vreemd roest (roestdeel-tjes uit de waterleiding, van pannen, bestek enz.). Verwijder zulke vlekken met een speciaal reinigingsmiddel.	Alleen geschikt bestek en servies afwassen.
		Deksel van het zoutreservoir stevig vastdraaien.
Fluitend geluid bij het afwassen.	Het fluiten kan geen kwaad.	Ander merk reinigingsmid-del gebruiken.

...het afwasresultaat niet bevredigend is.

Het servies wordt niet schoon.

• U hebt niet het juiste programma gekozen.
• Het servies is zodanig neergezet, dat het water niet overal kon komen. De servieskorven mogen niet overbeladen zijn.
• De zeven in de kuipbodem zijn niet schoon of verkeerd in de machine geplaatst.
• U hebt geen goed reinigingsmiddel gebruikt of te weinig gedoseerd.
• Bij kalkaanslag op het servies: het zoutreservoir is leeg of de water-onthardingsinstallatie is verkeerd ingesteld.
• De afvoerslang ligt niet goed.

Het servies is niet droog en glanst niet.

- U hebt geen goed glansmiddel gebruikt.

- Het glansmiddelreservoir is leeg.

Op glazen en servies zijn vegen, strepen, melkachtige vlekken of blauwachtige aanslag te zien.

- Glansmiddeldosering lager instellen.

Op glazen en servies zijn opgedroogde waterdruppels te zien.

• Glansmiddeldosering hoger instellen.
• Het reinigingsmiddel kan de oorzaak zijn. Neem contact op met de fabrikant van het reinigingsmiddel.

Technische gegevens

capaciteit: 12 standaardcouverts inclusief dienbestek
toelaatbare waterdruk:	1-10 bar (=10-100 N/cm2 = 0.1-1.0 MPa)
elektrische aansluiting: Gegevens over de elektrische aansluiting vindt u op het typeplaatje aan de rechter binnenrand van de deur.
Afwasautomaten: vrijstaande toestellen
afmetingen: 850 x 600 x 600 (h x b x d in mm)
max. gewicht: 54 kg
Geïntegreerde en onderbouwtoestellen
afmetingen: 820 - 880 x 596 x 570 (h x b x d in mm)
max. gewicht: 50 kg
Volledig geïntegreerde toestellen
afmetingen: 820 - 880 x 596 x 546 - 550 (h x b x d in mm)
max. gewicht: 50 kg

C€ Dit toestel voldoet aan de volgende EU-richtlijnen:

• 73/23/EEG van 19.02.1973 - laagspanningsrichtlijn
• 89/336/EEG van 03.05.1989

(incl. wijzigingsrichtlijn 92/31/EEG) – EMC-richtlijn

Aanwijzingen voor testinstituten

De test volgens EN 60704 moet bij volle belading met het testprogramma (zie programmatabel) worden uitgevoerd.

De tests volgens EN 50242 moeten met vol zoutreservoir van de waterontharder, met vol voorraadreservoir voor glansmiddel en met het testprogramma (zie programmatabel) worden uitgevoerd.

	Volle belading:12 standaardcouvertsincl. dienbestek	Halve belading:6 standaardcouverts incl. dienbestek,elke tweede plek vrijlaten
Dosering reinigings-middel:	5 g + 25 g (type B) 20 g (type B)
Glansmiddelinstelling:	4 (type III) 4 (type III)

Beladingsvoorbeelden: bovenste korf

onderste korf met bestekkorf

OPSTEL- EN AANSLUITAANWIJZINGL- EN AANSLU

Opstellen van de afwasautomaat

- De afwasautomaat moet stabiel en waterpas op een vlakke vloer worden opgesteld.

- Schroefvoeten met de schroefsleutel uitdraaien om oneffenheden in de vloer te compenseren en de hoogte van het apparaat aan andere meubelen aan te passen : - met een schroevendraaier

- Bij onderbouw- en integreerbare en volledig integreerbare afwasautomaten moeten de voeten met een schroevendraaier vooraan aan het toestel afgesteld worden.

- Afvoerslang, toevoerslang en aansluitsnoer moeten binnen de sokkeluitsparing achter vrij beweeglijk liggen, opdat de slangen en het snoer niet geknikt of platgedrukt worden.

- De afwasautomaat moet bovendien vast aan het doorlopende werkblad of aan de meubelen ernaast geschroefd worden. Deze maatregel is absoluut noodzakelijk, opdat de volgens de voorschriften vereiste kiepveiligheid gewaarborqd is.

Geintegreerde afwasautomaten

(zie meegeleverd montagesjabloon)

De apparaatdeur kan worden voorzien van een decorplaat met de volgende afmetingen:

breedte: 591 – 594 mm
dikte: 16 – 24 mm
hoogte:(variabel)	afhankelijk van	– nishoogte– sokkelhoogte– aanpassing aan keukenmeubelen naast de afwasautomaatDe precieze hoogtemaat moet op de plek van opstelling van de keukenmeubelen gemeten worden.
gewicht: max. 8 kg

Aansluiten van de afwasautomaat

Wateraansluiting

De machine is uitgerust met veiligheidsvoorzieningen die verhinderen dat spoelwater in het drinkwaternet kan terugstromen en voldoen aan de betreffende watertechnische veiligheidsvoorschriften.

• De afwasautomaat kan aan koud water en aan warm water tot max. 60 °C worden aangesloten.
• De afwasautomaat mag niet aan open heetwatertoestellen en doorstroomtoestellen worden aangesloten.

Toelaatbare waterdruk

Minimaal toelaatbare waterdruk:1 bar (=10 N/cm2=100 kPa)	Als de waterdruk lager dan 1 bar is, dient u uw installateur te raadplegen.
Maximaal toelaatbare waterdruk:10 bar (=100 N/cm2=1 MPa)	Bij meer dan 10 bar waterdruk moet een reduceerventiel worden geïnstalleerd (verkrijgbaar bij de vakhandel)

Toevoerslang aansluiten

De toevoerslang mag bij het aansluiten niet geknikt, platgedrukt of ineengestrengeld zijn.

Toevoerslang met de slangkoppeling (ISO 228-1:2000) aan een water- kraan met buitenschroefdraad (3/4") aansluiten. De moer van de slang- koppeling alleen met de hand aandraaien.

• Om de mogelijkheden om in de keuken water te tappen niet te beperken, adviseren wij u een extra waterkraan te installeren of aan de aanwezige kraan een aftakking te bouwen.
• Als u een langere toevoerslang nodig hebt, moet u één van de volgende in de handel verkrijgbare VDE-goedgekeurde complete slangsets gebruiken:

- slangset "WRflex 100" (E-nr.: 911 239 034)

- slangset "WRflex 200" (E-nr.: 911 239 035)

Het volgende hoofdstuk geldt alleen voor afwasautomaten die op de slangkoppeling naar de waterkraan een veiligheidsventiel hebben:

Toevoerslang met veiligheidsventiel

Na het aansluiten van de dubbelwandige toevoerslang bevindt het veiligheidsventiel zich direct bij de waterkraan. Daarom staat de toevoerslang alleen gedurende de watertoevoer onder druk. Gaat de toevoerslang daarbij lekken, dan onderbreekt het veiligheidsventiel de watertoevoer en schakelt de afvoerpomp van de afwasautomaat in.

Let bij het aanleggen van de toevoerslang op de volgende punten:

- de afstand tussen de onderkant van het veiligheidsventiel en het standvlak van de afwasautomaat moet ten minste 30 cm bedragen;

- in de dubbelwandige toevoerslang zit de elektrische leiding voor het veiligheidsventiel. Toevoerslang of veiligheidsventiel niet onder water dompelen;

- wanneer de toevoerslang of het veiligheidsventiel is beschadigd, onmiddellijk de stekker uit het stopcontact trekken;

- toevoerslang met veiligheidsventiel mag uitsluitend door een vakman/klantenservice worden vervangen;

- toevoerslang zodanig aanleggen dat deze niet hoger ligt dan de onderkant van het veiligheidsventiel.

De afvoerslang mag niet geknikt, platgedrukt of ineengestrengeld zijn.

• Aansluiting van de afvoerslang:

• maximaal toelaatbare hoogte: 1 meter.
• minimaal vereiste hoogte 40 cm boven de onderkant van de machine.

Verlengslangen

• Verlengslangen zijn verkrijgbaar bij de vakhandel of onze service-afdeling. De binnendiameter van de verlengslangen moet 19 mm bedragen, opdat het functioneren van de machine niet gestoord wordt.
• Verlengslangen mogen maximaal 3 meter horizontaal liggen en de maximaal toelaatbare hoogte voor de aansluiting van de afvoerslang bedraagt dan 85 cm.

Sifonaansluiting

• De tuit van de afvoerslang (∅ 19 mm) past op alle gangbare types sifons. De buitendiameter van de sifonaansluiting moet minimaal 15 mm zijn.
• De afvoerslang moet met de meegeleverde slangklem aan de sifonaansluiting worden bevestigd.

Waterafvoer bij hoog ingebouwde afwasautomaat

Wanneer bij een hoog ingebouwde afwasautomaat de aansluiting van de afvoerslang zich minder dan 30 cm boven de onderkant van de machine bevindt, moet montageset ET 111099520 door de klantenservice worden gemonteerd.

Waterafvoer in een gootsteen (alleen mogelijk bij vrijstaande toestellen)

Als u de afvoerslang in een gootsteen wilt hangen, moet u een slang-houder gebruiken. Deze is te bestellen bij onze service-afdeling onder ET-nr. 646 069 190.

1. Slanghouder op de afvoerslang steken.
2. Zorg ervoor dat de afvoerslang niet van de gootsteenrand kan wegglijden. Als u een koord door het gat trekt, kunt u de houder aan de muur of aan de waterkraan bevestigen.

Beveiliging tegen wateroverlast

De afwasautomaat is uitgerust met het AQUA CONTROL SYSTEM, een beveiliging tegen wateroverlast.

In geval van storing onderbreekt het veiligheidsventiel in de machine direct de watertoevoer en de afvoerpomp wordt ingeschakeld. Daardoor kan er geen water uit- of overlopen. Restwater dat zich nog in het toestel bevindt wordt automatisch weggepompt.

Het AQUA CONTROL SYSTEM functioneert ook, als het toestel uitgeschakeld is – het mag echter niet van het stroomnet gescheiden zijn.

Elektrische aansluiting

Volgens de voorwaarden van de elektriciteitsbedrijven mag een vaste aansluiting aan het elektriciteitsnet alleen door een erkend elektro-installateur worden uitgevoerd.

Bij de aansluiting moet aan de algemeen en plaatselijk geldende voorschriften van het elektriciteitsbedrijf strikt de hand worden gehouden. Na de inbouw mogen volgens EN 60335/DIN VDE 0700 spanning voerende onderdelen en geïsoleerde leidingen niet aanraakbaar zijn.

Gegevens voor de elektrische aansluiting vindt u op het typeplaatje op de rechter binnenrand van de deur. Als het toestel omschakelbaar is uitgevoerd, dient u zich bovendien aan de aanwijzingen op het omschakelschema te houden dat zich in de snoeraansluitdoos bevindt.

Controleer vóór het aansluiten, of de op het typeplaatje aangegeven netspanning en stroomsoort overeenkomen met netspanning en stroomsoort op de plaats van opstelling. Op het typeplaatje vindt u ook de vereiste zekering.

Om de afwasautomaat van het net te scheiden, stekker uit het stopcontact trekken.

Attentie: de stekker moet na opstelling van het apparaat bereikbaar blijven.

Is het toestel d.m.v. een vaste aansluiting met het net ver-bonden, dan moet het door maatregelen in de installatie met een inrichting die alle polen (N, L1) onderbreekt (bijv. aardlekschakelaar) met een contactopening van > 3 mm van het net worden gescheiden.

Aansluittechniek

Toevoer- en afvoerslang en aansluitsnoer moeten aan de zijkant van de machine worden aangesloten, omdat daarvoor achter het toestel geen plaats is.

Het hier gegeven voorbeeld van water- en elektrische installatie is slechts een richtlijn, omdat de situatie ter plaatse van opstelling (aanwezige aansluitingen, plaatselijke en algemeen geldende aansluitvoorschriften) maatgevend is.

ADRES KLANTENSERVICECE

Telefon Telefax

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leverings-datum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik

6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
10. voor het toestel oneigenlijke bedrijfsomstandigheden

11. contact met agressieve stoffen.

12. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montage-aanwijzingen.

13. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

14. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

15. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

16. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

17. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.

18. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.

19. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land.

Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719

1502 LEMBEEK

Tel.: [phone]

KLANTENSERVICE

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u contact opnemen met AEG.

Houd bij het opgeven van een storing altijd het PNC- en S-nummer van uw toestel bij de hand. Deze nummers vindt u op het typeplaatje (op de rechter binnenrand van de deur) en kunt u het beste hieronder en voorop deze gebruiksaanwijzing noteren.

Modelaanduiding

PNC

S-No

Aan de hand van deze nummers kan onze service-afdeling de juiste voorbereidingen treffen, zodat de machine bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Als u toch voor één van de in deze gebruiksaanwijzing vermelde storingen of vanwege foutieve bediening de service-afdeling inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

Elektrische toestellen van AEG voldoen aan de betreffende veiligheidsbepalingen. Reparaties aan elektrische toestellen mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u daarom altijd tot onze service-afdeling. Voor reparaties uitgevoerd door anderen kan AEG geen aansprakelijkheid aanvaarden. Alleen originele AEG-onderdelen voldoen aan alle eisen!

Onze service-afdeling voert reparaties uit overeenkomstig de voorwaarden die tussen de Consumentenbond en de VLEHAN (Vereniging Leveranciers Elektrotechnische Huishoudelijke Apparaten Nederland) zijn overeengekomen.

De Electrolux Groep is de grootste producent ter wereld van aangedreven apparaten voor gebruik in de keuken, reinigingswerkzaamheden en voor gebruik buitenshuis. In meer dan 150 landen over de hele wereld worden ieder jaar meer dan 55 miljoen Electrolux producten (zoals koelkasten, fornuizen, wasautomaten, stofzuigers, kettingzagen en grasmaaiers) verkocht ter waarde van circa USD 14 miljard.

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

Wijzigingen voorbehouden
