Producttype	Vaatwasser
Merk	AEG-Electrolux
Model	Favorit 54012 I
Afmetingen (b x h x d)	59,6 x 81,8-89,8 x 57,5 cm
Capaciteit	12 couverts
Programma's	AUTO-MATIC, 30 MIN, INTENSIV CARE 70°, ECO 50°
Multitab-functie	Ja
Waterontharder	Instelbaar (handmatig en elektronisch)
Zoutreservoir	Ja, 1 liter water (eerste keer)
Glansmiddeldoseerbakje	Ja, dosering instelbaar (1-6)
Watertoevoer	Heet (max. 60°C) of koud
Waterdruk	Min. 0,5 bar / max. 8 bar
Afvoerslang max. lengte	4 meter
Filters	3-delig: grof, micro, plat
Sproeiarmen	Boven en onder
Bestekmand	Ja, met roosterinzet
Bovenrek	Verstelbare hoogte (2 standen)
Energieverbruik ECO 50°	1,0 - 1,1 kWh
Waterverbruik ECO 50°	12 - 13 liter
Installatie	Inbouw onder aanrecht

Veelgestelde vragen - Favorit 54012 I AEG-ELECTROLUX

Hoe stel ik de waterontharder in?

U stelt de waterontharder in via de handmatige schijf (stand 1 of 2) en elektronisch via de functietoetsen. Zie de handleiding voor de juiste stand bij uw waterhardheid.

Wanneer moet ik zout bijvullen?

Het controlelampje voor zout gaat branden als het reservoir leeg is. Vul het reservoir met speciaal vaatwasserzout en verwijder gemorst zout om corrosie te voorkomen.

Hoe pas ik de glansmiddeldosering aan?

Draai de glansmiddelknop naar een hogere stand (1-6) bij waterdruppels of kalkresten, of naar een lagere stand bij witte strepen. De fabrieksinstelling is stand 4.

Wat is de Multitab-functie en hoe gebruik ik die?

De Multitab-functie is voor gecombineerde vaatwastabletten (3-in-1, etc.). Druk op de toets Multitab om in te schakelen; het glansmiddel en zout worden dan automatisch gedoseerd.

Hoe start ik een programma met uitgestelde start?

Stel een programma in, druk op uitgestelde start tot de gewenste vertraging (1-9 uur) op het display verschijnt en sluit de deur. Het aftellen begint.

Wat moet ik doen als het apparaat niet start?

Controleer of de deur goed gesloten is, de stekker in het stopcontact zit en de zekering niet is doorgebrand. Ook een ingestelde uitgestelde start kan de oorzaak zijn.

Hoe reinig ik de filters?

Draai het handvat van het microfilter linksom, verwijder het filtersysteem, spoel de drie filters (grof, micro, plat) schoon onder stromend water en plaats ze terug.

Waarom zijn de borden niet goed droog?

Mogelijk is het glansmiddel op of de dosering te laag. Controleer het glansmiddeldoseerbakje en verhoog de dosering. Ook kan de Multitab-functie geactiveerd zijn zonder glansmiddel.

Kan ik de hoogte van het bovenrek verstellen?

Ja, trek het bovenrek helemaal naar buiten, houd de handgreep vast, trek omhoog en laat zakken. Er zijn twee standen: bovenste (22 cm borden) en onderste (24 cm borden).

Wat betekenen de storingscodes?

Bij een storing knippert het indicatielampje 'Einde programma' een aantal keren: 1x = geen watertoevoer, 2x = water niet wegpompen, 3x = anti-overstroming actief. Raadpleeg de handleiding voor oplossingen.

GEBRUIKSAANWIJZING Favorit 54012 I AEG-ELECTROLUX

Gebruiksaanwijzing Afwasmachine

Wij danken u voor uw keuze voor een van onze producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

Inhoud

Bedieningsinstructies

Veiligheidsinformatie
Gebruik conform de voorschriften 3
Algemene veiligheid 3
Veiligheid van kinderen 3
Installatie 4
Beschrijving van het product
Bedieningspaneel
Programmakeuzetoetsen 6
Toets Multitab 6
Toets uitgestelde start 6
Digitaal display 6
Functietoetsen 6
Instelmodus 7
Voor het eerste gebruik
De waterontharder instellen	7
Handmatige afstelling	8
Elektronische afstelling	8
Gebruik van zout voor de vaatwasser	9
Gebruik van glansspoelmiddel	9
De glansmiddeldosering afstellen	10
De vaatwasser inruimen	11
Handige aanwijzingen en tips	11

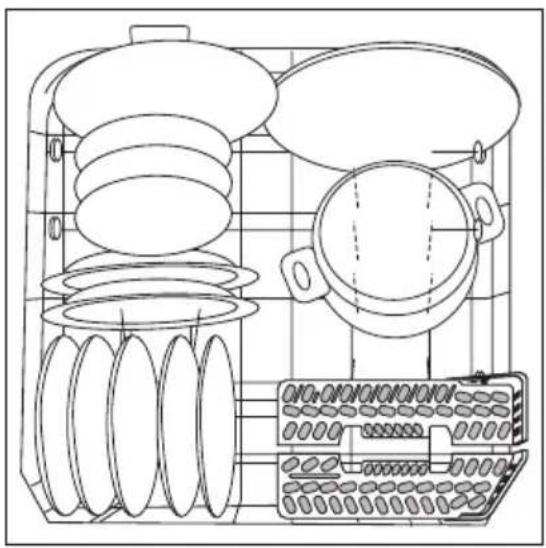

Onderrek	12

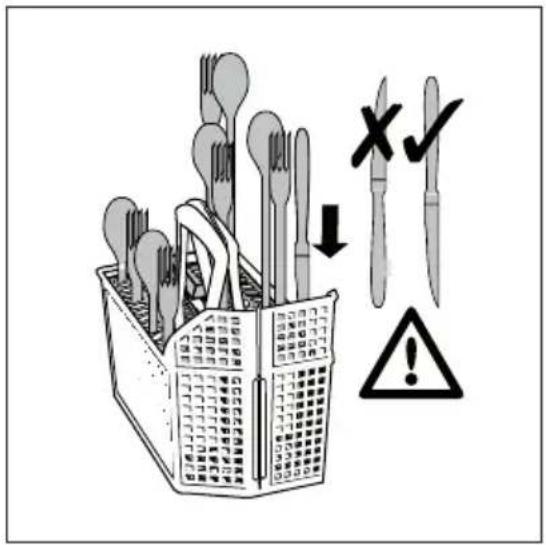

Bestekmand	12
Bovenrek	13
De hoogte van het bovenrek aanpassen	14
Gebruik van vaatwasmiddelen	15

De Multitabfunctie	16
Glansmiddeldogseerbakje inschakelen	17
Afwasprogramma's	18
Een afwasprogramma selecteren en starten	18
Een afwasprogramma annuleren 19
Een afwasprogramma onderbreken	19
Een afwasprogramma instellen en starten met uitgestelde start 19
De uitgestelde start annuleren	20
Einde van het afwasprogramma	20
Onderhoud en reiniging	20

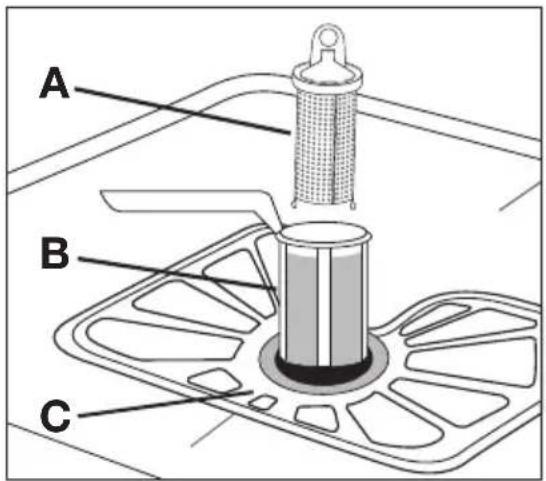

De filters reinigen	20
Schoonmaken van de buitenkant	22
Voorzorgsmaatregelen bij vorst	22
Problemen oplossen
Technische gegevens	24
Installatie-instructie	24
Montage	24
Bevestigen van het apparaat aan de aangrenzende keukenmeubelen	24
Het apparaat waterpas afstellen	24
Aansluiting aan de waterleiding	25
Watertoevoerslang	25
Afvoerslang	26
Aansluiting aan het elektriciteitsnet	26
Milieubescherming	27

Bedieningsinstructies

Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwas-machines, schoon te maken.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan dicht.
• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.
• Voer de reparaties niet zelf uit om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met onze service-afdeling.

Algemene veiligheid

• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
• Volg de veiligheidsinstructies van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Sluit de deur altijd als u het apparaat niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.
• Ga niet op de open deur zitten of staan.

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.

• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken.

• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer of het apparaat niet is beschadigd tijdens het vervoer. Sluit een beschadigd apparaat niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking vóór de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam persoon moet de elektrische installatie uitvoeren.
• Een gekwalificeerd en bekwaam persoon moet het loodgieterswerk uitvoeren.
• Wijzig de specificaties van dit product niet en verander dit product niet. Gevaar voor letsel en schade aan het apparaat.

• Het apparaat niet gebruiken:

• als de hoofdkabel of waterslangen beschadigd zijn,

• als het bedieningspaneel, werkblad of plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kan komen.

Neem contact op met onze service-afdeling.

- Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

WAARSCHUWING!

Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

Beschrijving van het product

1 Bovenrek
2 nstelschijf waterhardheid

3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6 Typeplaatje
7 Filters
8 Onderste sproeiarm
9 Bovenste sproeiarm

Bedieningspaneel

1 Aan-/Uittoets
2 Programmakeuzetoetsen
3 Toets Multitab (MULTITAB)
4 Toets uitgestelde start
5 Controlelampjes
6 Digitaal display
7 Functietoetsen

Controlelampjes
Wassen Gaat aan wanneer de wasfase of de spoelfase loopt.
Drogen Gaat aan wanneer de droogfase loopt.
[BT8H]
Einde programma Gaat aan als een afwasprogramma is afgelopen. Hulpfuncties:
	• Niveau van de waterontharder.• Er klinkt een geluidssignaal als het apparaat een storing heeft.
	Het lampje gaat branden wanneer het zoutreservoir bijgevuld moet wor-den. Zie hoofdstuk 'Gebruik van zout voor afwasmachines'.Het controlelampje voor zout kan, nadat u het reservoir heeft bijgevuld,nog enkele uren blijven branden. Dit heeft geen ongewenst effect op dewerking van het apparaat.
[XSKC]
	Gaat aan wanneer het glansmiddeldoseerbakje bijgevuld moet worden.Zie hoofdstuk 'Gebruik van glansmiddel'.
[00H6]

1) Wanneer het zoutreservoir en/of het glansmiddeldoseerbakje leeg zijn, gaat het bijbehorende controlelampje niet aan als er een wasprogramma loopt.

Programmakeuzetoetsen

Met deze toetsen kunt u het wasprogramma selecteren. Druk op een programmatoets en het bijbehorende indicatielampje gaat aan. Zie hoofdstuk 'Afwasprogramma's' voor meer gegevens over de afwasprogramma's.

Toets Multitab

Druk op deze toets om de multitab-functie in of uit te schakelen. Zie hoofdstuk 'Multitab-functie'.

Toets uitgestelde start

Gebruik de toets uitgestelde start om het starten van het afwasprogramma met 1 tot 9 uur uit te stellen. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Digitaal display

Op het display verschijnt:

• Aantal uitgestelde uren tot de start.
• Als het apparaat in de instelmodus staat.
• Als er een afwasprogramma is ingesteld.

Functietoetsen

Gebruik de functietoetsen voor deze handelingen:

• het instellen van de waterontharder. Zie hoofdstuk 'De waterontharder instellen'.
• het annuleren van het lopende afwasprogramma of aftellende uitgestelde start. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.
• het activeren/deactiveren van de Multitab-functie. Zie 'Multitab-functie'.
• het in-/uitschakelen van het glansmiddeldoseerbakje als de multitab-functie actief is. Zie 'Multitab-functie'.

Instelmodus

Het apparaat moet in de instelmodus staan voor deze bewerkingen:

• het instellen van een afwasprogramma.
• het instellen van het niveau van de waterontharder.
• h e t i n -/uitschakelen van het glansmiddeldoseerbakje.

Druk op de aan/uit-toets. Het apparaat staat in de instelmodus als:

- Alle indicatielampjes van de programmatoetsen aan gaan en op het digitale display drie horizontale streepjes worden weergegeven.

Druk op de aan/uit-toets. Het apparaat staat niet in de instelmodus als:

• Slechts één indicatielampje van de programmatoetsen aan gaat en op het digitale display één horizontaal streepje wordt weergegeven.
• Een afwasprogramma is ingesteld. Annuleer het programma om terug te keren naar de instelmodus. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Voor het eerste gebruik

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.
4. Plaats bestek en serviesgoed in de afwasmachine.
5. Stel het juiste programma in voor het type lading en mate van vervuiling.
6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
7. Start het afwasprogramma.

Als u gecombineerde afwasmiddeltabletten gebruikt ('3 in 1', '4 in 1', '5 in 1', enz.), ga dan naar hoofdstuk 'Multitab-functie'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat.

De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen:

• Duitse graden (dH°).
• Franse graden (°TH).
• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).
• Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid
°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
°dH °TH mmol/l Clarke handmatig elektronisch
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

Handmatige afstelling

Het apparaat in in de fabriek ingesteld op stand 2.

1. Open de deur.
2. Verwijder het onderste rek.
3. Zet de schijf voor de waterhardheid in stand 1 of 2 (zie tabel).
4. Plaats het onderste rek terug.
5. Sluit de deur.

De waterontharder is in de fabriek ingesteld op niveau 5.

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Druk op de functietoetsen B en C en houd deze vast totdat de indicatielampjes van de functietoetsen A, B en C beginnen te knipperen.

4. Laat de functietoetsen B en C los.

5. Druk op functietoets A.

- Het indicatielampje van functietoets A blijft knipperen.

- De indicatielampjes van functietoetsen B en C gaan uit.

- Het indicatielampje einde begint te knipperen.

- Het indicatielampje van functietoets A blijft knipperen. - De indicatielampjes van functietoetsen B en C gaan uit. - Het indicatielampje einde begint te knipperen.

De instelfunctie van de waterontharder is geactiveerd.

Het indicatielampje einde programma knippert om het niveau van de waterontharder aan te geven. De pauze tussen de signalen is ongeveer 5 seconden.

Voorbeeld: 5 keer knipperen, pauze, 5 keer knipperen, pauze, enz... = niveau 5

1. Druk nogmaals op functietoets A om het niveau van de waterontharder met één stap te verhogen.

2. Druk op de aan-/uit-toets om de bewerking op te slaan.

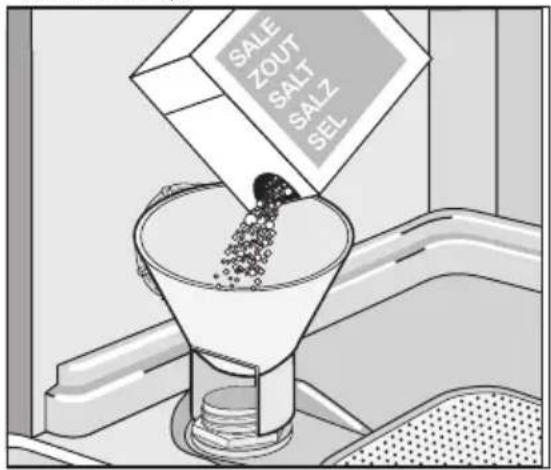

Gebruik van zout voor de vaatwasser

LET OP!

Gebruik alleen zout voor afwasmachines. Andere soorten zout die niet geschikt zijn voor afwasmachines kunnen schade toebrengen aan de waterontharder.

LET OP!

Zoutkorrels en zout water op de bodem van het apparaat kunnen roest veroorzaken. Vul het apparaat met zout voordat u een afwasprogramma start om roest te voorkomen.

Volg deze stappen om het zoutreservoir te vullen:

1. Draai de dop linksom om het zoutreservoir te openen.

2. Vul het zoutreservoir met 1 liter water (alleen de eerste keer).

3. Gebruik de trechter om het zoutreservoir te vullen met zout.

4. Verwijder het zout rond de opening van het zoutreservoir.

5. Draai de dop rechtsom om het zoutreservoir te sluiten.

Het is normaal dat water uit het zoutreservoir stroomt wanneer u dit vult met zout.

Als u de waterontharder op niveau 1 instelt, gaat het indicatielampje voor zout uit.

Gebruik van glansspoelmiddel

LET OP!

Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigings-middel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.

Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd.

Glansmiddel wordt tijdens de laatste keer spoelen automatisch toegevoegd.

Volg deze stappen om het glansmiddeldoseerbakje te vullen:

1. Druk op de vrijgaveknop (A) om het glans-middeldoseerbakje te openen.

1. Vul het glansmiddeldoseerbakje met glansmiddel. De markering 'max.' toont het maximale niveau.

2. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen dat er te veel schuim ontstaat tijdens het wassen.

3. Sluit het glansmiddeldoseerbakje.

De glansmiddeldosering afstellen

De dosering van het glansmiddel is in de fabriek ingesteld op stand 4.

U kunt de dosering van het glansmiddel instellen tussen stand 1 (laagste dosering) en stand 6 (hoogste dosering).

Draai de glansmiddelknop om de dosering te ver- hogen of verlagen.

- Verhoog de dosering als er waterdruppels of kalkresten op het serviesgoed achterblijft.

- Verlaag de dosering als er strepen, witte vlekken of een blauwige laag op het serviesgoed te zien is.

Handige aanwijzingen en tips

LET OP!

Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

• Verwijder alle voedselresten en vuil
• Laat aangebakken voedselresten eerst inweken.

- Volg deze stappen terwijl u serviesgoed en bestek laadt:

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.
• Zorg er voor dat het water niet in het reservoir of een diepe pan kan verzamelen.
• Zorg er voor dat serviesgoed en bestek niet in elkaar liggen.
• Zorg er voor dat serviesgoed en bestek elkaar niet overlappen.
• Zorg er voor dat glazen andere glazen niet aanraken.
• Leg kleine voorwerpen in de bestekmand.

- Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen niet zo goed als porselein en stalen voorwerpen.

- Leg lichte voorwerpen in het bovenrek. Zorg er voor dat de voorwerpen niet verschuiven.

LET OP!

Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.

WAARSCHUWING!

Sluit altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk zijn.

Onderrek

Plaats groter en sterk vervuild serviesgoed en pannen in het onderrek.

U kunt de rijen met punten in het onderrek laten zakken om ruimte te maken voor potten, pannen en schalen.

Plaats messen met lange punten niet rechtop in de bestekmand. Leg lang en scherp snijgereedschap horizontaal in het bovenrek. Wees voorzichtig met scherpe voorwerpen.

Gebruik de bestekroosters.

• Plaats de roosterinzet op de bestekmand.
• Gebruik bij groter bestek slechts één van de roosterinzetten.

• Plaats vorken en lepels met het handvat naar beneden.
• Plaats messen met het handvat naar boven.
• Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

Het bovenrek is geschikt voor schotels, kommen, kopjes, glazen, potten en deksels. Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

• Klap de kopjesrekken op voor langere voor-werpen.
• Zet glazen met een lange voet ondersteboven in de kopjesrekken.

- Voor glazen met een lange voet kan de glazenhouder rechts of links worden geplaatst.

- U kunt de rij punten aan de linkerkant van het bovenrek op- of neerklappen om de laad-flexibiliteit te vergroten.

De hoogte van het bovenrek aanpassen

U kunt het bovenrek in twee standen zetten om de laadflexibiliteit te vergroten.

Maximale hoogte van borden in:
bovenrek onderrek
Bovenste stand 22 cm 30 cm
Onderste stand 24 cm 29 cm

Volg deze stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Trek het bovenrek tot de aanslag naar buiten.
2. Houd het bovenrek vast bij de handgreep, trek het zo ver mogelijk naar boven en laat het dan verticaal naar beneden zakken.
   Het bovenrek klikt in de onderste of bovenste stand vast.

Gebruik van vaatwasmiddelen

Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zijn voor afwasmiddelen.

Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.
• Aanbevelingen omtrent opslag.

Gebruik niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te sparen.

Volg deze stappen om het afwasmiddelbakje te vullen:

1. Open het deksel van het afwasmiddelbakje.
2. Vul het afwasmiddelbakje (A) met afwas-middel. De markering toont de dosering:

20 = ongeveer 20 g afwasmiddel

30 = ongeveer 30 g afwasmiddel.

1. Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voorwasdoseerbakje ( B).

1. Als u afwasmiddeltabletten gebruikt, plaatst u deze in het afwasmiddelbakje (A).
2. Sluit het deksel van het afwasmiddelbakje. Druk op het deksel totdat het op zijn plaats klikt.

Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

De Multitabfunctie

De multitab-functie is voor gecombineerde afwasmiddeltabletten.

Deze tabletten bevatten hulpmiddelen zoals afwasmiddel, glansmiddel en zout voor afwasmachines. Sommige soorten tabletten kunnen andere hulpmiddelen bevatten.

Controleer of deze tabletten geschikt zijn voor de lokale waterhardheid. Zie de instructies van de fabrikant.

Als u de multitab-functie heeft ingesteld, blijft deze ingeschakeld totdat u hem uitschakelt. De multitab-functie stopt de stroom glansmiddel en zout automatisch. Het indicatielampje van het glansmiddel en indicatielampje van het zout worden uitgeschakeld.

De programmaduur kan toenemen als u de multitab-functie gebruikt.

Schakel de multitab-functie in of uit, voordat u een afwasprogramma start.

U kunt de multitab-functie niet in- of uitschakelen wanneer het programma loopt. Annuleer het afwasprogramma en stel het programma vervolgens weer in.

Om de multitab-functie in te schakelen:

• Druk op de toets multitab. Het indicatielampje multitab gaat aan.
  Om de multitab-functie uit te schakelen:
• Druk op de toets multitab. Het indicatielampje multitab gaat uit.

Volg deze stappen als de droogresultaten niet naar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Activeer de glansmiddeldosering.
3. Stel de dosering van het glansmiddel in op stand 2.
4. U kunt de dosering van het glansmiddel alleen in- of uitschakelen als de multitab-functie ingeschakeld is.

Glansmiddeldoseerbakje inschakelen

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Houd de functietoetsen B en C ingedrukt.

4. De controlelampjes voor de functies A, B, en C gaan knipperen.

5. Druk op functietoets B.

6. De controlelampjes van functietoetsen A en C gaan uit.

7. Het controlelampje van functietoets B blijft knipperen.

8. Druk nogmaals op functietoets B.

- Het controlelampje einde programma gaat branden. De glansmiddeldosering is ingeschakeld.

1. Schakel het apparaat uit om de bewerking op te slaan.

Voer de bovengenoemde stappen uit totdat het indicatielampje einde programma uit gaat, om het glansmiddeldoseerbakje uit te schakelen.

Om normaal afwasmiddel te gebruiken:

1. Schakel de Multitab-functie uit.
2. Vul het zoutreservoir en het glansmiddeldoseerbakje.
3. Stel de instelling van de waterontharder op het hoogste niveau in.
4. Draai een wasprogramma zonder serviesgoed.
5. Stel de waterontharder af op de waterhardheid in uw omgeving.
6. Stel de glansmiddeldosering af.

Afwasprogramma's

Wasprogramma's

Programma Mate van vervui-ling		Soort serviesgoed Beschrijving programma
AUTOMATIC^1)	Alles Serviesgoed, bestek,potten en pannen		VoorwasHoofdwas tot 45 °C of 70 °C1 of 2 tussentijdse spoelgangenLaatste spoelgangDrogen
30 MIN^2)	Normaal of licht vervuild	Serviesgoed en bestek	Hoofdwas tot 60 °CLaatste spoelgang
INTENSIV CARE 70°	Sterk vervuild Serviesgoed, bestek,potten en pannen		VoorwasHoofdwas tot 70 °C1 tussentijdse spoelgangLaatste spoelgangDrogen
ECO 50°3)	Normaal ver-vuild	Serviesgoed en bestek	VoorwasHoofdwas tot 50 °C1 tussentijdse spoelgangLaatste spoelgangDrogen

1) Tijdens het afwasprogramma AUTOMATIC wordt de hoeveelheid vuil op het serviesgoed bepaald door de troebelheid van het water. De programmaduur en de verbruikswaarden kunnen variëren. Dit hangt af of het apparaat volledig is gevuld of niet en van de mate van vervuiling van het serviesgoed. Het apparaat past automatisch de temperatuur van het water aan tijdens de hoofdwasfase.

2) Dit is het perfecte dagelijkse programma om een niet volledige lading te reinigen. Ideaal voor een familie van 4 personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.

3) Testprogramma voor testinstanties. Zie voor testgegevens het aparte informatieblad.

Verbruikswaarden

Programma	Duur (in minuten)	Energieverbruik (kWh)	Water (in liters)
AUTOMATIC	90 - 130	1,1 - 1,7	12 - 23
30 MIN	30	0,9	9
INTENSIV CARE 70°	140 - 150	1,5 - 1,7	16 - 18
ECO 50°	150 - 160	1,0 - 1,1	12 - 13

De druk en de temperatuur van het water, de variaties in stroomtoevoer en de hoeveelheid serviesgoed kunnen deze waarden veranderen.

Een afwasprogramma selecteren en starten

Stel het afwasprogramma in met de deur op een kier. Het afwasprogramma start alleen nadat u de deur heeft gesloten. Tot dat moment kunnen de instellingen nog worden gewijzigd.

Volg deze stappen om een afwasprogramma in te stellen en te starten:

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.

3. Druk op een van de programmatoetsen. Zie hoofdstuk 'Afwasprogramma's'.

4. Het programma-indicatielampje gaat aan.

5. Het digitale display geeft drie horizontale streepjes weer.

6. Het fase-indicatielampje voor het afwasprogramma begint te knipperen.

7. Sluit de deur.

8. Het afwasprogramma start automatisch.

9. Wanneer het programma start, blijft alleen het controlelampje voor de lopende fase aan.
10. Het digitale display geeft slechts één horizontaal streepje weer. Dit blijft aan tijdens de duur van het afwasprogramma.

Wanneer het afwasprogramma loopt, kunt u het programma niet wijzigen. Annuleer het afwasprogramma.

WAARSCHUWING!

Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

LET OP!

Open de deur voorzichtig. Er kan hete stoom vrijkomen.

Een afwasprogramma annuleren

1. Houd de functietoetsen B en C ingedrukt totdat:

2. Alle programmalampjes aan gaan.

3. Op het digitale display worden drie horizontale streepjes weergegeven.

4. Laat de functietoetsen B en C los. Het afwasprogramma is geannuleerd.

Op dit punt kunt u de volgende stappen uitvoeren:

1. Schakel het apparaat uit.
2. Stel een nieuw afwasprogramma in .

Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een nieuw afwasprogramma instelt.

Een afwasprogramma onderbreken

Open de deur.

• Het programma stopt.
  Sluit de deur.
• Het programma gaat verder vanaf het punt dat het was onderbroken.

Een afwasprogramma instellen en starten met uitgestelde start

1. Schakel het apparaat in.
2. Een afwasprogramma instellen.
3. Druk op de toets uitgestelde start totdat op het display de juiste duur van de uitgestelde start van het afwasprogramma verschijnt.

4. Sluit de deur.

5. Het aftellen van de uitgestelde start begint.

6. Het cijfer op het display gaat continu branden.

7. Het aftellen van de uitgestelde start telt af in stappen van 1 uur.

8. Als het aftellen verstreken is, start het afwasprogramma automatisch.

Open de deur niet tijdens het aftellen om te voorkomen dat het aftellen wordt onderbroken.

Als u de deur weer sluit, gaat het aftellen verder vanaf het punt van onderbreking.

De uitgestelde start annuleren

1. Houd de functietoetsen B en C ingedrukt totdat:

- Alle programmalampjes aan gaan. - Op het digitale display worden drie horizontale streepjes weergegeven.

Als u een uitgestelde start annuleert, moet u ook het afwasprogramma annuleren. 2. Stel een nieuw afwasprogramma in.

Einde van het afwasprogramma

• Het apparaat stopt automatisch.
• Het controlelampje einde programma gaat branden.

• Het digitale display gaat uit.

• Schakel het apparaat uit.

• Open de deur.
• Laat de deur enkele minuten op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.

Laat het serviesgoed afkoelen voordat u het uit de afwasmachine haalt. Hete borden beschadigen sneller.

Onderhoud en reiniging

WAARSCHUWING!

Schakel het apparaat uit voordat u de filters schoon maakt.

De filters reinigen

LET OP!

Gebruik het apparaat niet zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Onjuiste plaatsing veroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak indien nodig de filters schoon. Vuile filters verminderen de wasresultaten.

De afwasmachine heeft drie filters:

Volg deze stappen om de filters schoon te maken:

1. Open de deur.
2. Verwijder het onderste rek.

1. Draai het handvat van het microfilter (B) een kwartslag naar links om het filter-systeem te ontgrendelen.

2. Verwijder het filtersysteem.

3. Houd het grove filter (A) handmatig uit de opening.

4. Verwijder het grove filter (A) van het microfilter (B).

1. Verwijder het platte filter (C) uit de bodem van eht apparaat.

2. Maak de filters schoon onder stromend water.

3. Plaats het platte filter (C) terug in de bodem van het apparaat.

4. Plaats het grove filter (A) in het microfilter (B) en druk ze tegen elkaar.

5. Zet het filtersysteem op zijn plaats.

6. Draai het handvat van het microfilter (B) naar rechts totdat het op z'n plek klikt. Zo vergrendelt u het filtersysteem.

7. Plaats het onderste rek terug.

8. Sluit de deur.

Verwijder de sproeiarmen niet.

Als de openingen in de sproeiarmen verstopt raken, verwijdert u de achterblijvende delen met een coctailprikkertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

LET OP!

Installeer het apparaat niet op een plek waar de temperatuur onder de 0 °C komt. De fabrikant is niet verantwoordelijk voor schade door vorst.

Als dit niet mogelijk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los en verwijder het water in de watertoevoerslang.

Problemen oplossen

Het apparaat start of stopt niet tijdens de werking.

Als er een storing is, probeer dan eerst het probleem zelf op te lossen. Als u het probleem zelf niet kunt oplossen, neem dan contact op met de klantenservice.

LET OP!

Schakel het apparaat uit en voer de hieronder voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogelijke oorzaak en oplossing
Voortdurend knipperen van het controlelampje programma bezig1 keer knipperen van het controlelampje EindeDe afwasmachine wordt niet gevuld met water	De waterkraan is verstopt of aangezet met kalkaanslag.Maak de waterkraan schoon.De waterkraan is dicht.Draai de waterkraan open.Het filter in de watertoevoerslang is geblokkeerd.Maak het filter schoon.De aansluiting van de watertoevoerslang is niet juist. De slang kan geknakt of ingedeukt zijn.Zorg er voor dat de aansluiting juist is.
Voortdurend knipperen van het controlelampje programma bezig2 keer knipperen van het indicatielampje einde programmaDe afwasmachine pompt geen water weg	De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.De aansluiting van de waterafvoerslang is niet juist. De slang kan geknakt of ingedeukt zijn.Zorg er voor dat de aansluiting juist is.
Voortdurend knipperen van het controlelampje programma bezig3 keer knipperen van het indicatielampje einde programmaDe anti-overstromingsinrichting is geactiveerd	Draai de waterkraan dicht en neem contact op met onze service-afdeling.
Het programma begint niet • De deur van het apparaat is niet gesloten.	Sluit de deur.• De stekker zit niet in het stopcontact.Steek de stekker in het stopcontact.• De zekering in de meterkast is doorgebrand.Vervang de zekering.• De uitgestelde start is ingesteld.Annuleer de uitgestelde start om het programma onmid-dellijk te starten.

Sluit het apparaat aan na de controle. Het programma gaat verder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling.

Deze gegevens zijn nodig om u snel en juist te helpen:

• Model beschrijving (Mod.)
  • Productnummer (PNC)
• Serienummer (S.N.)

Raadpleeg het typeplaatje voor deze gegevens.

Schrijf de benodigde gegevens hier op:

Modelbeschrijving : ......

Productnummer : ......

Serienummer : ......

De schoonmaakresultaten zijn slecht
De borden zijn niet schoon	Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.De rekken zijn niet goed ingedeeld, zodat het water er niet aan alle kanten bij kan.De sproeiarmen kunnen niet vrij draaien als gevolg van een on-juiste plaatsing van het serviesgoed.De filters zijn vuil of niet juist geplaatst.Er is te weinig of geen afwasmiddel gebruikt.
Er zitten kalkresten op de borden	Het zoutreservoir is leeg.De waterontharder is ingesteld op het verkeerde niveau.De dop van het zoutreservoir zit niet goed dicht.
Het serviesgoed is nat en dof	Er is geen glansmiddel gebruikt.Het glansmiddeldoseerbakje is leeg.
De glazen en borden verto-nen strepen, melkachtige vlekken of een blauwzweem	Verminder de glansmiddeldosering.
Opgedroogde waterdruppels op de glazen en de borden	Verhoog de dosering van het glansmiddel.Het afwasmiddel kan de oorzaak zijn.

Technische gegevens

Afmetingen Breedte cm 59,6
	Hoogte cm	81,8 - 89,8
Diepte cm 57,5
Elektrische aansluiting - Volta-ge - Totale vermogen - Zeke-ring	Informatie over de elektrische aansluiting is te vinden op het ty-peplaatje aan de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)
Maximaal 8 bar (0,8 MPa)
Capaciteit Aantal couverts 12

Installatie-instructie

Montage

WAARSCHUWING!

Zorg dat de stekker tijdens de installatie niet is aangesloten.

Volg de instructies op de bijgesloten sjabloon voor:

• inbouw van het apparaat.
• Installeer het meubelpaneel.
• Sluit de watertoevoer en waterafvoer aan.

Installeer het apparaat onder een aanrecht (keukenblad of gootsteen).

Als reparatie nodig is, moet het apparaat eenvoudig bereikbaar zijn voor de monteur.

Plaats het apparaat naast een waterkraan en een afvoer.

Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt.

Bevestigen van het apparaat aan de aangrenzende keukenmeubelen

Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, wand).

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje niet raken. Als de deur niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Aansluiting aan de waterleiding

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60°) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4".

LET OP!

Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk moet zich binnen de grenzen bevinden (zie "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

Zorg er voor dat er geen deuken in de watertoevoerslang zitten en dat de slang niet is geknakt of ingedeukt.

Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

LET OP!

Sluit het apparaat niet aan nieuwe leidingen aan of aan leidingen die lang niet zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.

De watertoevoerslang heeft een dubbele wand en bevat een hoofdkabel aan de binnenkant en een veiligheidsklep. De watertoevoerslang staat alleen onder druk als het water stroomt. Als er een lek in de watertoevoerslang is, onderbreekt de veiligheidsklep het stromende water.

Wees voorzichtig als u de watertoevoerslang aansluit:

- Laat de watertoevoerslang of de veiligheidsklep niet in het water komen.

- Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact.

- Laat alleen de Klantenservice de watertoevoerslang met de veiligheidsklep repareren.

WAARSCHUWING!

Gevaarlijke spanning

1. Sluit de waterafvoerslang aan op een sifon en maak deze vast onder het werkoppervlak. Hiermee wordt voorkomen dat het gootsteenwater terug de machine in loopt.
2. Sluit de waterafvoerslang aan een bestaande leiding met een ventilatieopening (minimale binnendiameter 4 cm).

De afvalwateraansluiting moet zich op een hoogte bevinden van 60 cm vanaf de bodem van de af-wasmachine.

Zorg er voor dat de afvoerslang niet geknikt is of bekneld raakt om te voorkomen dat de waterafvoerslang niet juist werkt.

Verwijder de gootsteendop als het apparaat water afvoert om te voorkomen dat het water terug in de machine loopt.

De totale lengte van de afvoerslang, inclusief een eventueel verlengstuk, mag niet langer zijn dan 4 meter. De binnendiameter mag niet kleiner zijn dan de diameter van de slang

Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan niet verwijdert, kunnen voedselresten een verstopping in de slang veroorzaken

Het apparaat heeft een veiligheidsfunctie om te voorkomen dat vuil water terug in de machine loopt. Als uw gootsteenafvoer is voorzien van een geïntegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Verwijder de terugslagklep.

LET OP!

Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Aansluiting aan het elektriciteitsnet

WAARSCHUWING!

De fabrikant is niet verantwoordelijk, als u deze veiligheidsmaatregelen niet opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen.

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeen- komen met het voltage en stroomtype van uw lokale stroomleverancier.

Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels niet zelf. Neem contact op met de service-afdeling.

Zorg er voor dat de stekker toegankelijk is na de installatie.

Trek niet aan de kabel om het apparaat los te halen. Trek altijd aan de stekker zelf.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

WAARSCHUWING!

Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooi ze weg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat in-sluiten en zo hun leven in gevaar brengen.
• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooi ze weg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat in-sluiten en zo hun leven in gevaar brengen.

Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de 'webwinkel' op: www.aeg-electrolux.nl
