Type product	Vaatwasser
Merk	AEG-Electrolux
Model	Favorit 80850 i
Afmetingen (h x b x d) vrijstaand	850 x 600 x 600 mm
Afmetingen (h x b x d) inbouw	820-880 x 596 x 570 mm (onderbouw/geïntegreerd)
Gewicht (vrijstaand)	max. 54 kg
Gewicht (inbouw)	max. 50 kg
Capaciteit	12 standaardcouverts
Waterdruk toelaatbaar	1-10 bar (0,1-1,0 MPa)
Elektrische aansluiting	Zie typeplaatje (230 V, 50 Hz)
Programma's	AUTO 65°C, AUTO BIO 50°C, INTENSIEF 70°C, NORMAAL 65°C, NORMAAL BIO, ECO 50°C, QUICK 35 min, VOORSPOELEN 12 min
Waterontharder instelbaar	10 standen (0-9), geschikt voor hardheid tot 50 °d
Glansmiddeldosering instelbaar	1-6 (fabrieksinstelling 4)
Akoestisch signaal einde programma	Instelbaar aan/uit
Startuitstel	Max. 19 uur
Beladingsherkenning (Sensorlogic)	Ja
Beveiliging tegen wateroverlast	AQUA CONTROL SYSTEM
Onderhoud zeven	Grove/fijne zeef, microfilter, vlakke zeef; regelmatig controleren
Reparatie door service	Alleen door erkende AEG-service
Garantie	24 maanden (NL/BE)
Energieklasse (niet expliciet)	Niet vermeld

Veelgestelde vragen - Favorit 80850 i AEG-ELECTROLUX

Hoe stel ik de waterontharder in op mijn AEG Favorit 80850 i?

Stel de waterontharder in via de onthardertoets. Houd de signaaltoets en onthardertoets tegelijk ingedrukt, schakel het apparaat in, druk op de onthardertoets tot de gewenste hardheidsstand (H0 t/m H9) verschijnt. Bevestig met de aan/uit-schakelaar.

Wat moet ik doen als het programma niet start?

Controleer of de deur goed gesloten is, de stekker in het stopcontact zit en de zekering in orde is. Als u een starttijd hebt ingesteld, zet deze dan op 0 uur. Raadpleeg het hoofdstuk 'Wat is er aan de hand, als...' voor meer oplossingen.

Hveel speciaal zout moet ik doseren?

Gebruik alleen speciaal zout voor vaatwassers. Afhankelijk van de korrelgrootte 1,0 tot 1,5 kg. Vul het reservoir na het verwijderen van de dop, gebruik de trechter. Na het doseren een programma laten lopen om overtollig zout weg te spoelen.

Waarom blijven er vlekken op mijn glazen?

Mogelijke oorzaken: te lage glansmiddeldosering, leeg glansmiddelreservoir of verkeerde instelling. Stel de dosering hoger in (stand 4-6) en controleer of het reservoir gevuld is.

Hoe kan ik de glansmiddeldosering aanpassen?

Open het deksel van het glansmiddelreservoir (ontgrendelingsknop indrukken). Draai de dosering op de gewenste stand (1-6). Sluit het deksel. De fabrieksinstelling is 4.

Wat betekenen de foutcodes in het display?

Foutcode [2 en indicatie ] wijzen op een watertoevoer- of afvoerprobleem. Controleer waterkraan en afvoerslang. Foutcode 3 duidt op wateroverlastbeveiliging; neem contact op met de service. Andere codes vereisen service.

Hoe onderhoud ik de zeven van de vaatwasser?

Verwijder de onderste korf. Ontgrendel het zeefsysteem (greep linksom draaien). Neem de grove/fijne zeef uit het microfilter. Reinig alle zeven onder stromend water. Plaats de vlakke zeef terug en zet het geheel vast (rechtsom draaien).

Kan ik de vaatwasser aansluiten op warm water?

Ja, de machine kan worden aangesloten op warm water tot max. 60 °C. Niet aansluiten op open heetwatertoestellen of doorstroomtoestellen.

Wat is de maximale hoogte voor de afvoerslang?

De maximale hoogte is 1 meter boven de onderkant van de machine. De minimale hoogte is 30 cm. Bij een verlengslang (max. 3 m) mag de hoogte maximaal 85 cm zijn.

Hoe krijg ik het beste droogresultaat?

Gebruik glansmiddel en stel de dosering correct in. Laat het servies na afloop van het programma nog ca. 15 minuten in de machine staan met gesloten deur. Maak de machine leeg van onder naar boven om druppelvlekken te voorkomen.

GEBRUIKSAANWIJZING Favorit 80850 i AEG-ELECTROLUX

Informatie voor de gebruiker

Lees deze informatie zorgvuldig door.

Lees vooral de aanwijzingen m.b.t. de veiligheid op de eerste pagina's van dit boekje! Bewaar het boekje goed, zodat u nog eens iets kunt nalezen en geef het door aan een eventuele volgende eigenaar van het toestel.

Met de waarschuwingsdriehoek en/of door signaalwoorden (Waarschuwing!, Voorzichtig!, Attentie!) geven wij aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van de machine. Let goed op deze aanwijzingen.

Dit symbool of genummerde aanwijzingen voeren u stap voor stap door de bediening van het toestel.

Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het toestel.

Het klaverblad staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het toestel.

Mocht er een storing optreden, dan vindt u onder "Wat is er aan de hand, als..." aanwijzingen om kleine storingen zelf op te heffen.

Mochten deze aanwijzingen niet voldoende zijn, neem dan contact op met onze service-afdeling.

Bij technische problemen kunt u altijd contact opnemen met onze service-afdeling, zie hoofdstuk "Adres Klantenservice".

Zie ook hoofdstuk "Klantenservice" op de achterzijde van dit boekje.

Uw afwasautomaat heeft het nieuwe spoelsysteem "IMPULSSPOELEN".

Om een beter reinigingsresultaat te bereiken, worden bij dit spoelsysteem tijdens een programma het motortoerental en de sproeidruk gevarieerd. Daarom varieert ook het geluidsniveau van het lopende programma.

Gedrukt op milieuvriendelijk geproduceerd papier.

Wie milieubewust denkt, handelt ook zo ...

INHOUD

Gebruiksaanwijzing 5

Aanwijzingen m.b.t. de veiligheid 5

Afvalverwerking 7

Economisch en milieubewust afwassen 8

Frontaanzicht apparaat en bedieningspaneel 9

Bedieningspaneel 10

Vóór het in gebruik nemen 11

Waterontharder instellen 11

Speciaal zout voor de waterontharder doseren 13

Glansmiddel doseren 14

Glansmiddeldosering instellen 15

Toets voor akoestisch signaal einde programma instellen 15

In het dagelijks gebruik 16

Bestek en servies in de machine zetten 16

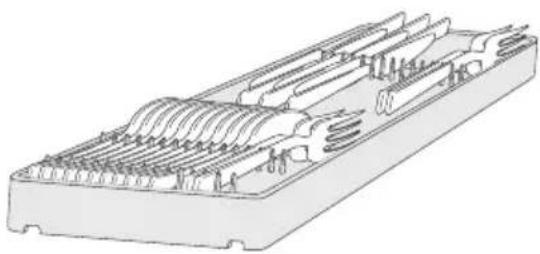

Bestek rangschikken 17

Pannen, schalen en grote borden in de machine zetten 18

Kopjes, schoteltjes en glaswerk in de machine zetten 19

Bovenste korf in hoogte verstellen 20

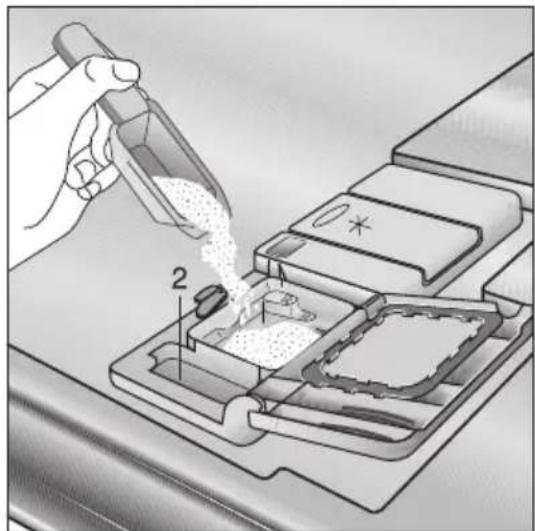

Reinigingsmiddel doseren 22

BIO-programma's en compacte reinigingsmiddelen 23

Automatische Programma's 23

Programma kiezen (programmatabel) 24

Afwasprogramma starten 26

Programma wijzigen/onderbreken/afbreken 26

Pauzefunctie 27

Starttijd instellen of wijzigen 27

Beladingsherkenning - sensorlogic 28

Afwasautomaat uitschakelen 28

Machine leeghalen 28

Onderhoud en reiniging 29

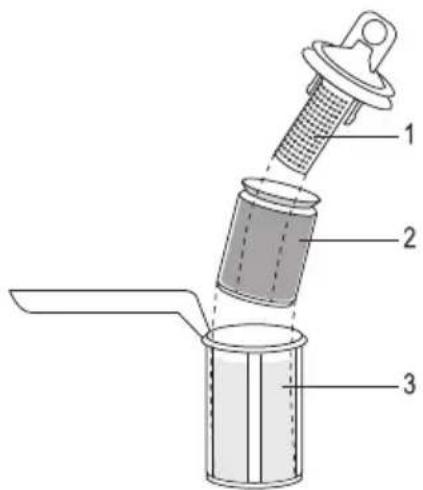

Schoonmaken van de zeven 29

Wat is er aan de hand, als... 30

...foutcodes worden aangegeven....30

...er problemen zijn bij het gebruik van de afwasautomaat. 32

...het afwasresultaat niet bevredigend is. 32

Aanwijzingen voor testinstituten 35

Opstel- en aansluitaanwijzing 36

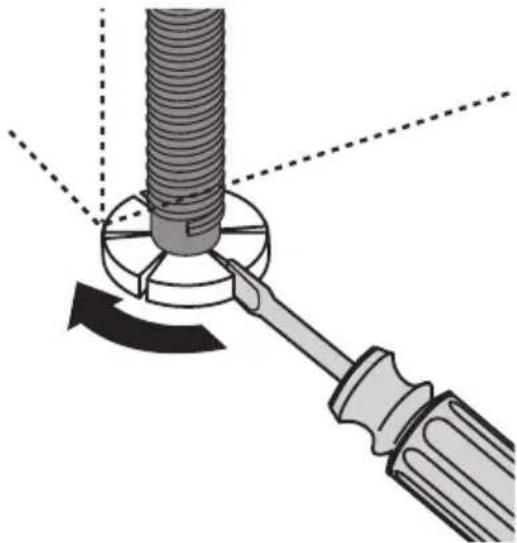

Opstellen van de afwasautomaat 36

Geintegreerde afwasautomaten 37

Onderbouw-afwasautomaten 37

Vrijstaande apparaten 37

Aansluiten van de afwasautomaat 39

Wateraansluiting 39

Toelaatbare waterdruk 39

Toevoerslang aansluiten 39

Waterafvoer 40

Beveiliging tegen wateroverlast 41

Elektrische aansluiting 41

Aansluittechniek 42

Adres klantenservice 43

Belgium 43

Nederland 43

Garantiebepalingen 44

Belgium 44

Nederland 46

Klantenservice 50

GEBRUIKSAANWIJZING

Aanwijzingen m.b.t. de veiligheid

De veiligheid van elektrische toestellen van AEG voldoet aan de Europese en Nederlandse normen. Toch zien wij ons als fabrikant genoodzaakt, u en uw eventuele medegebruikers op het volgende te wijzen:

Opstelling, aansluiting, in gebruik nemen

• De afwasautomaat mag alleen rechtop vervoerd worden.
• Controleer de afwasautomaat op transportschade. Een beschadigd toestel in geen geval aansluiten. Wend u in geval van schade tot de leverancier.
• Controleer vóór het in gebruik nemen of de op het typeplaatje aangegeven netspanning en stroomsoort overeenkomen met netspanning en stroomsoort op de plaats van opstelling. Op het typeplaatje vindt u ook de vereiste zekering.
• Hoe de afwasautomaat moet worden opgesteld en aangesloten, leest u in het hoofdstuk "Installatie". Meerwegstekkers, koppelingen en verlengsnoeren mogen niet gebruikt worden. Brandgevaar door oververhitting.

Veiligheid van kinderen

• Kinderen zien de gevaren niet die ontstaan door ondeskundige omgang met elektrische toestellen. Zorg daarom voor het nodige toe-zicht en laat kinderen niet met de machine spelen – ze zouden zich-zelf of andere kinderen in de machine kunnen opsluiten (verstikkingsgevaar!).
• Houd de verpakking uit de buurt van kinderen; vooral folie en styropor kunnen gevaren opleveren. Verstikkingsgevaar!
• Reinigingsmiddelen kunnen verwondingen aan ogen, mond en keelholte veroorzaken en zelfs tot verstikking leiden! Let op de aanwijzingen op de verpakking van reinigingsmiddelen.
• Het water in de afwasautomaat is geen drinkwater. Als zich nog resten van reinigingsmiddel in de machine bevinden, bestaat verwondingsgevaar!
• Als u de afwasautomaat afdankt: stekker uit het stopcontact trekken, aansluitsnoer afsnijden en weggooien. Deurslot onbruikbaar maken, zodat de deur niet meer dicht kan.

Algemene veiligheid

• Reparaties aan elektrische toestellen mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u daarom altijd tot onze service-afdeling. Alleen originele AEG-onderdelen voldoen aan alle eisen!
• De afwasautomaat nooit in gebruik nemen, als aansluitsnoer of toe- of afvoerslang beschadigd zijn of als bedieningspaneel, bovenblad of sokkel zo beschadigd zijn, dat de binnenkant van het toestel toegan- kelijk is.
• Als het aansluitsnoer beschadigd of te kort is, moet dit door onze service-afdeling vervangen worden.
• Stekker nooit aan het snoer uit het stopcontact trekken, maar aan de stekker.
• Constructieve wijzigingen of veranderingen aan het toestel zijn uit veiligheidsoverwegingen niet toegestaan.
• Let erop dat de machinedeur, behalve bij vullen en leeghalen, altijd dicht is. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Scherpe messen en ander scherp bestek in de besteklade of in de bovenste korf leggen.

Gebruik volgens de voorschriften

• Gebruik de afwasautomaat alleen om huishoudservies af te wassen. Als de machine voor verkeerde doeleinden wordt gebruikt of foutief wordt bediend, wordt eventuele schade niet door de garantiebepalingen gedekt.
• Controleer vóór het gebruik van speciaal zout, reinigingsmiddel en glansmiddel, of volgens de fabrikant van deze producten gebruik ervan in huishoud-afwasautomaten toegestaan is.
• Geen oplosmiddelen in de afwasautomaat doen. Explosiegevaar!
• De beveiliging tegen wateroverlast is een betrouwbaar systeem. Aan de volgende voorwaarden moet echter voldaan worden:
• Ook als het toestel uitgeschakeld is moet het aan het net aangesloten zijn.
• De afwasautomaat moet volgens de voorschriften geïnstalleerd zijn.

• Waterkraan altijd dichtdraaien als de afwasautomaat langere tijd niet gebruikt wordt, bijv. bij vakantie.

• Ga niet op de open deur staan of zitten, de machine zou dan kunnen kantelen.

• In geval van storing eerst de waterkraan dichtdraaien, dan de machine uitschakelen en de stekker uit het stopcontact trekken. Bij vaste aansluiting: zekering in de huisinstallatie uitschakelen.

Afvalverwerking fvalverwerking

Verpakkingsmateriaal

Alle gebruikte verpakkingsmaterialen van de afwasautomaat zijn niet milieu-onvriendelijk en kunnen hergebruikt worden.

- De kunststof delen zijn voorzien van een internationaal gebruikte codering:

• PE< voor polyethyleen, bijv. de folieverpakking

• PS< voor polystyreen, bijv. de hoekbeschermers (volkomen CFK-vrij)

• POM< voor polyoxymetheen, bijv. kunststof klemmen

- Het karton is van oud papier gemaakt en wij adviseren u dit ook weer in een container voor oud papier te deponeren.

Oude machine

Als u de afwasautomaat afdankt, lever hem dan in bij uw vakhandelaar of informer bij uw gemeente naar de mogelijkheden voor afvalverwerking in uw woonplaats.

Economisch en milieubewust afwassen

• Sluit de afwasautomaat alleen aan warm water aan, als u een hiervoor geschikte warmwaterinstallatie hebt.
• Stel de waterontharder correct in.
• Spoel het servies niet onder stromend water af.
• Als u met geringe belading afwast, berekent de beladingsherkenning de benodigde hoeveelheid water en wordt de programmaduur verkort. Het meest economisch wast u altijd af met volle belading.
• Kies een programma aan de hand van soort servies en mate van verontreiniging.
• Doseer niet meer reinigingsmiddel, speciaal zout en glansmiddel dan door de fabrikant van deze middelen en in deze gebruiksaanwijzing wordt aangegeven.
• De binnenverlichting van de afwasautomaat brandt, zo lang de machine open is. Om energie te besparen daarom na vullenen leegha- len van de machine de deur altijd sluiten.

Frontaanzicht apparaat en bedieningspaneel

Bedieningspaneel

Het bedieningsveld bestaat uit de AAN/UIT-schakelaar ① en de programmatoetsen met LED-indicaties.

Signaaltoets: behalve het betreffende afwasprogramma kan met deze toets ook worden ingesteld of een akoestisch signaal moet aangeven dat het programma is afgelopen.

Onthardertoets: met deze toets kan behalve het betreffende programma ook de waterontharder van de machine worden ingesteld.

Het multidisplay kan aangeven,

• op welke hardheidsstand de waterontharder is ingesteld.
• of het akoestische signaal in- of uitgeschakeld is.
• welke starttijd is ingesteld.
• hoe lang een programma waarschijnlijk nog duurt.
• om welke storing het gaat.

De controle-indicaties hebben de volgende betekenis:

	speciaal zout bijvullen
	glansmiddel bijvullen
	waterkraan openen
	zeefsysteem van de afwasmachine reinigen
	machinedeur staat open
	middelste sproeiarm is geblokkeerd

De controle-indicatie herinnert u eraan, dat u regelmatig de zeef moet controleren en indien nodig schoonmaken. De indicatie gaat regelmatig branden, onafhankelijk van de mate van verontreiniging van de zeef.

Vóór het in gebruik nemen

Voordat u de afwasautomaat in gebruik neemt, moeten alle klemmen waarmee de korven voor het transport zijn vastgezet verwijderd worden.

Daarna gaat u als volgt te werk:

1. Waterontharder instellen
2. Speciaal zout voor de waterontharder doseren
3. Glansmiddel doseren

Waterontharder instellen

Om kalkafzetting op het servies en in de afwasautomaat te vermijden, moet het servies met zacht, d.w.z. kalkarm water worden afgewassen. Daarom heeft de afwasautomaat een waterontharder, waarin leidingwater vanaf een hardheid van 4°d met behulp van speciaal zout onthard wordt.

Informatie over de waterhardheid in uw woonplaats kunt u opvragen bij het waterleidingbedrijf.

Waterontharder volgens de tabel instellen op de stand, die overeenkomt met de waterhardheid in uw woonplaats. De waterontharder kan op 10 standen worden ingesteld.

waterhardheidin °d1) in mm2) Hardheidsbereik			instellingop stand	indicatie in hetmultidisplay
41-50	7,3-9,0	IV	9	H 9
35-40	6,3-7,2		8	H 8
31-34	5,5-6,2		7	H 7
27-30	4,8-5,4		6	H 6
23-26	4,1-4,7		5	H 5
19-22	3,3-4,0	III	4	H 4
15-18	2,6-3,2		3*	H 3
11-14	1,9-2,5	II	2	H 2
4-10	0,7-1,8	I/II	1	H 1
beneden 4	beneden0,7	I	0geen zout nodig	H 0

1)(°d) Duitse graden, maat voor de waterhardheid

2)(mmol/l) millimol per liter, internationale eenheid van waterhardheid

*in de fabriek ingestelde stand

1. De afwasautomaat moet uitgeschakeld zijn.
2. Signaaltoets en onthardertoets tegelijk indrukken en ingedrukt houden.
3. AAN/UIT-schakelaar indrukken. De LED-indicaties van de signaaltoets en de onthardertoets knipperen.
4. Onthardertoets nogmaals indrukken. Het multidisplay geeft de ingestelde hardheidsstand aan.
5. Elke keer dat u de onthardertoets indrukt, gaat de hardheidsstand 1 stap omhoog. (Uitzondering: na hardheidsstand 9 komt hardheidsstand 0).
6. Als de hardheidsstand correct is ingesteld, AAN/UIT-schakelaar indrukken. De hardheidsstand is dan opgeslagen.

Speciaal zout voor de waterontharder doseren

Gebruik alleen speciaal zout voor afwasautomaten. Doseer nooit andere zoutsoorten (bijv. kookzout) of reinigingsmiddel in het zoutreservoir. Dat zou de waterontharder onbruikbaar maken.

Controleer voordat u zout gaat doseren of u ook werkelijk het pak speciaal zout in de hand hebt.

Doseer speciaal zout:

• Voordat u de machine in gebruik neemt.
• Als op het bedieningspaneel de controle-indicatie zout ♂ brandt.

Als de waterhardheid in uw woonplaats onder 4°d ligt, hoeft u geen speciaal zout te doseren.

1. Deur openen, onderste korf uit de machine nemen.

2. Dop van het zoutreservoir linksom losdraaien.

3. Alleen de eerste keer dat u de machine in gebruik neemt:

zoutreservoir met water vullen.

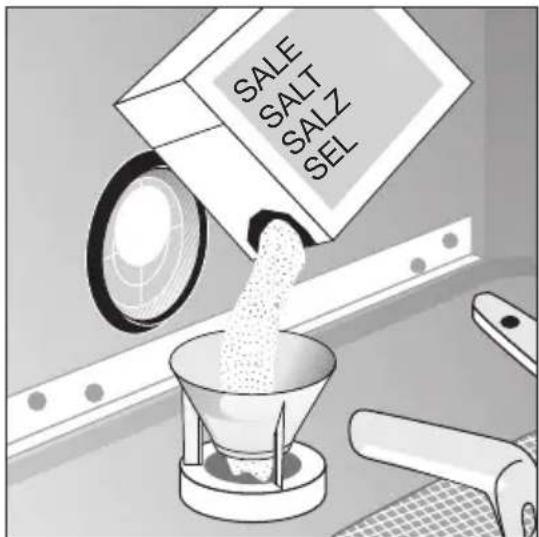

1. Meegeleverde trechter op de opening van het zoutreservoir zetten.

Speciaal zout via de trechter in het zoutreservoir gieten. Inhoud afhankelijk van de korrelgrootte 1,0-1,5 kg.

Doe niet te veel speciaal zout in het reservoir.

Het bij het vullen verplaatste water loopt uit het zoutreservoir naar de bodem van de kuip. Dit kan geen kwaad, omdat het water bij de start van het volgende programma weggepompt wordt.

1. Zoutresten van de opening van het zoutreservoir wegvegen.
2. Dop rechtsom zo ver mogelijk vastdraaien, omdat er anders zout in het spoelwater terechtkomt. Glaswerk kan daardoor dof worden. Daarom na het doseren van zout een programma laten lopen. Daardoor worden overgelopen zout water en zoutkorreltjes weggespoeld.

Afhankelijk van de korrelgrootte van het zout kan het enkele uren duren, voordat het zout in het water is opgelost en de controle-indicatie zout ⬤ weer uitgaat. De instelling van de waterontharder en daarmee het zoutverbruik zijn afhankelijk van de plaatselijke waterhardheid.

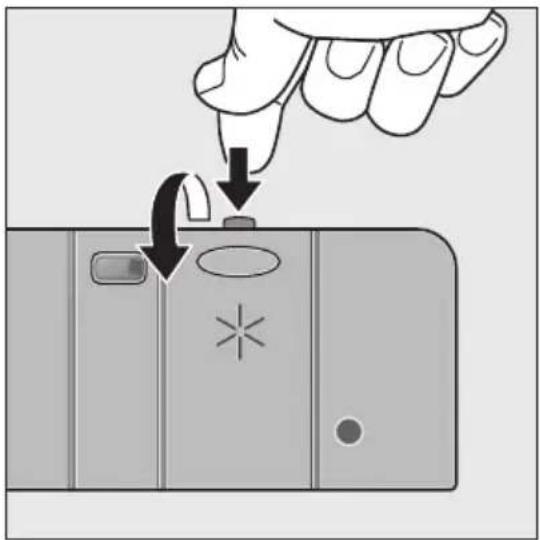

Glansmiddel doseren

Dankzij het glansmiddel krijgt u glanzend servies zonder vlekken en heldere glazen.

Gebruik alleen speciaal glansmiddel voor huishoud-afwasmachines. Nooit andere middelen (bijv. azijnessence) of reinigingsmiddel in het glansmiddelreservoir doseren. Dat kan de machine beschadigen.

Glansmiddel doseren:

• Voordat u de machine in gebruik neemt.
• Als op het bedieningspaneel de controle-indicatie glansmiddel * gaat branden.

Het reservoir voor glansmiddel bevindt zich aan de binnenzijde van de machinedeur.

1. Deur openen.

2. Met uw vinger de ontgrendelingsknop van het voorraadreservoir indrukken.

3. Deksel van het voorraadreservoir helemaal openklappen.

1. Glansmiddel precies tot aan de stip-pellijn "max" doseren; dat komt over-een met ca. 140 ml.
2. Deksel terugklappen en dichtdrukken, tot het dichtklikt.
3. Eventueel gemorst glansmiddel met een doekje wegvegen. Anders wordt tijdens het afwassen te veel schuim gevormd.

Glansmiddeldosering instellen

Bij het afwassen wordt uit het voorraadreservoir glansmiddel in het spoelwater gespoeld. De dosering kunt u van 1-6 instellen. In de fabriek is de dosering op "4" ingesteld. Dosering alleen veranderen als op glazen en servies vegen, melkachtige vlekken of opgedroogde waterdruppels te zien zijn.

(zie onder "Wat is er aan de hand als ...").

1. Machinedeur openen.

2. Met uw vinger de ontgrendelingsknop van het voorraadreservoir indrukken.

3. Deksel van het voorraadreservoir helemaal openklappen.

4. Dosering instellen.

5. Deksel terugklappen en dichtdrukken, tot het dichtklikt.

6. Eventueel gemorst glansmiddel met een doekje wegvegen.

Toets voor akoestisch signaal einde programma instellen

U kunt instellen, of naast de optische indicaties ook een akoestisch sig- naal moet aangeven dat het programma is afgelopen.

1. De afwasautomaat moet uitgeschakeld zijn.

2. Signaaltoets en onthardertoets tegelijk indrukken en ingedrukt houden.

3. AAN/UIT-schakelaar indrukken. De LED-indicaties van de signaaltoets en de onthardertoets knipperen.

4. Signaaltoets nogmaals indrukken.

Het multidisplay geeft de huidige instelling aan:

b0	akoestisch signaal uitgeschakeld
b1	akoestisch signaal ingeschakeld (instelling door de fabriek)

1. U kunt de instelling wijzigen door op de signaaltoets te drukken.

2. Als het multidisplay de gewenste instelling aangeeft, drukt u de AAN/UIT-schakelaar in. De instelling is nu opgeslagen.

In het dagelijks gebruik

• Moet speciaal zout of glansmiddel worden bijgevuld?
• Bestek en servies in de machine zetten
• Reinigingsmiddel doseren
• Geschikt programma kiezen
• Afwasprogramma starten

Bestek en servies in de machine zetten

Sponzen, vaatdoekjes en alle voorwerpen die zich met water kunnen volzuigen, mogen niet in de afwasautomaat gereinigd worden.

Voor machinaal afwassen is het volgende bestek/servies

niet geschikt: beperkt geschikt:

bestek met heften van hout, hoorn, porselein of parelmoerniet hittebestendige kunststofouder bestek met temperatuurgevoelige li Jamaica gelijmd servies of bestektin en koperkrist almetaal dat kan roestenhouten plankenkunstnijverheidsartikelen

Aardewerk alleen in de machine afwassen, als het van de aanduiding "geschikt voor de afwasautomaat" voorzien is.Versieringen die op het glazuur zijn aangebracht kunnen door zeer vaak machinaal afwassen verbleken.Zilver en aluminium kunnen bij machinaal afwassen verkleuren. Etensresten als eiwit, eigeel en mosterd veroorzaken vaak verkleuringen of vlekken op zilver. Zilver daarom altijd goed schoon spoelen, als het niet direct na gebruik wordt afgewassen.Sommige glassoorten kunnen na vele malen machinaal afwassen dof worden.

- Voordat u het servies in de machine zet, moet u:

• grove etensresten verwijderen.
• pannen met ingebrande etensresten weken.

- Let bij het in de machine zetten van servies en bestek op het volgende:

• servies en bestek mogen de sproeiarmen niet blokkeren.
• hol serviesgoed zoals kopjes, glazen, pannen enz. met de opening naar beneden neerzetten, zodat zich in de openingen geen water kan verzamelen
• servies en bestek mogen niet in elkaar liggen of elkaar afdekken

- om beschadiging te voorkomen mogen glazen elkaar niet raken - kleine voorwerpen (bijv. deksels) in de bestekkorf leggen

Bestek rangschikken

Lange, scherpe bestekdelen die in de bestekkorf staan, kunnen vooral voor kinderen gevaarlijk zijn (zie Aanwijzingen m.b.t. de veiligheid). Ze moeten daarom in de bovenste korf gelegd worden.

Messen, kleine lepels en kleine vorken in de besteklade leggen.

Vorken en lepels die niet in de besteklade passen, in de bestekkorf zetten. Om ervoor te zorgen dat het water alle bestekdelen bereikt, moet u

1. het roostertje op de bestekkorf zetten
2. korte messen, vorken en lepels met het heft naar beneden in het rooster-tje van de bestekkorf zetten.

Om de bestekkorf makkelijk te kunnen leeghalen, kunt u bij sommige modellen de bestekkorf openklappen.

Als u het roostertje gebruikt, kan de bestekkorf niet opengeklapt worden.

Om ervoor te zorgen dat de bestek- korf bij het uit de machine nemen niet kan openklappen, moet u hem bij de tweedelige greep pakken.

1. Bestekkorf op tafel of aanrechtblad zetten.
2. De twee delen van de greep open-klappen.
3. Bestek eruitnemen.
4. De twee delen van de greep weer dichtklappen.

Pannen, schalen en grote borden in de machine zetten

Groot en sterk verontreinigd servies in de onderste korf zetten.

Om groter servies makkelijk neer te zetten, kan bij sommige modellen het rechter bordenrek worden neergeklapt:

1. Rechter bordenrek aan de achterkant iets optillen.

1. Bordenrek naar links neerklappen.

Kopjes, schoteltjes en glas- werk in de machine zetten

Klein, teer serviesgoed en lange, scherpe bestekdelen in de bovenste korf plaatsen.

• Servies op en onder de uitklapbare kopjesrekken versprongen neerzetten, zodat het water overal goed kan komen.
• U kunt de kopjesrekken omhoogklappen om hoog servies neer te zetten.
• Wijn-, champagne- en cognacglazen kunt u in de uitsparingen van de kopjesrekken zetten resp. han-gen.
• Glazen, bekers enz. kunnen ook op de twee rijen spijltjes links in de bovenste korf worden gezet.

Bovenste korf in hoogte verstellen

	Maximale hoogte van het servies in de bovenste korf onderste korf
als de bovenste korf op de hoogste stand staat	22 cm 31 cm
als de bovenste korf op de laagste stand staat	24 cm 29 cm

De hoogte kan ook versteld worden als de korven gevuld zijn.

Afhankelijk van het model is het apparaat met bovenkorf "variant 1" of "variant 2" uitgerust:

Lager plaatsen van de bovenste korf:

1. Bovenste korf helemaal naar buiten trekken.
2. Bovenste korf achter optillen en laten zakken.

Hoger plaatsen van de bovenste korf:

1. Bovenste korf helemaal naar buiten trekken.

2. Bovenste korf rechts achter optillen, licht naar voren trekken en in de bovenste stand laten vastklikken.

Lager plaatsen van de bovenste korf: Variant 2

1. Bovenste korf helemaal naar buiten trekken.
2. Bovenste korf zo ver mogelijk optillen en loodrecht laten zakken. De bovenste korf valt nu in de laagste stand.

Hoger plaatsen van de bovenste korf:

1. Bovenste korf helemaal naar buiten trekken.

2. Bovenste korf zo ver mogelijk optillen en loodrecht laten zakken. De bovenste korf valt nu in de hoogste stand.

Reinigingsmiddel doseren

Gebruik alleen reinigingsmiddelen voor afwasautomaten.

Doseer reinigingsmiddel:

- Vóór het begin van een programma (niet bij het programma voorspoelen). Reinigingsmiddel wordt tijdens het programma automatisch ingespoeld.

Let op de aanwijzingen m.b.t. doseren en bewaren op de verpakking van het reinigingsmiddel.

Het reservoir voor reinigingsmiddel bevindt zich aan de binnenzijde van de deur.

1. Als het deksel gesloten is: ontgrendelingsknop (1) indrukken. Het deksel springt open.

1. Reinigingsmiddel in het reservoir voor reinigingsmiddel doen. Als doseerhulpje dienen de markeringslijnen:

"20" komt overeen met ca. 20 ml reinigingsmiddel, "30" komt overeen met ca. 30 ml reinigingsmiddel.

1. Deksel terugklappen en dichtdrukken, tot het dichtklikt.

Bij zeer sterk verontreinigd servies bovendien reinigingsmiddel in het extra vakje (2) doseren. Dit reini-gingsmiddel werkt al tijdens het voorspoelen.

BIO-programma's en compacte reinigingsmiddelen

Reinigingsmiddelen voor afwasmachines kunnen aan de hand van hun chemische samenstelling in twee types verdeeld worden:

• traditionele, alkalische reinigingsmiddelen met bijtende bestanddelen
• laag-alkalische compacte reinigingsmiddelen met natuurlijke enzymen.

BIO-programma's in combinatie met compacte reinigingsmiddelen ontzien het milieu en uw servies, want BIO-programma's zijn speciaal afgestemd op de vuil oplossende eigenschappen van de enzymen in compacte reinigingsmiddelen. Daarom bereiken BIO-programma's in combinatie met compacte reinigingsmiddelen al bij 50°C dezelfde reinigingsresultaten die anders alleen met 65°C-programma's bereikt worden.

Bij BIO-programma's wordt het water korte tijd over 50°C verhit, opdat de actieve zuurstof kan werken.

Sommige fabrikaten reinigingstabletten lossen zo langzaam op, dat ze in korte programma's niet hun volle reinigingswerking bereiken.

Gebruik reinigingstabletten daarom liever bij normale programma's met voorspoelen.

Automatische Programma's

Bij de AUTOMATISCHE programma's wordt aan de hand van het spoelwater vastgesteld, hoe vuil het servies is.

Bij geringe belading en lichte verontreiniging van het servies duren de programmadelen "voorspoelen", "reinigen" en "spoelen" korter en het waterverbruik is lager.

Bij volle belading en sterke verontreiniging van het servies duren de programmadelen "voorspoelen", "reinigen" en "spoelen" langer en het waterverbruik is hoger.

Daarom kunnen programmaduur, water- en energieverbruik bij AUTO-MATISCHE programma's in de genoemde programmadelen variëren (zie programmatabel).

Daardoor wordt altijd een optimale reiniging van het ser-vies en laag water- en energieverbruik bereikt.

Programma kiezen (programmatabel)

Kies aan de hand van deze tabel het geschikte programma:

Soort servies	Groot servies en pannen
bovendien	-	met temperatuurgevoelig servies	-	-
Soortverontreiniging	sterk tot lichtverontreinigdaangekoekteetensresten	normaal tot lichtverontreinigdbijzonder geschiktbij gebruik vancompacte reini-gingsmiddelen	sterkverontreinigdaangekoeteensresten,vooral eiwit enzetmeel	normaalverontreinigdkaangekoekteetensresten
Geschiktprogramma:	↓↓↓↓
	AUTO65 °C	AUTO BIO50 °C1)	INTENSIEF70°	NORMAAL65°
Programma-verloop2)	voorspoelenreinigentussenspoelennaspoelendrogen	voorspoelenreinigentussenspoelennaspoelendrogen	voorspoelenreinigen2x tussenspoelennaspolendrogen	voorspoelenreinigentussenspoelennaspolendrogen
Verbruiks-waarden:3)	↓↓↓↓
duur	95-115 min. 95-115 min. 105-115 min. 89-99 min.
energie	1,15-1,45 kWh	1,1-1,35 kWh	1,6-1,8 kWh	1,05-1,5 kWh
water	11,5-19 liter 11,5-19 liter 17-19 liter 13-15 liter

1) Bij BIO-programma's wordt het water korte tijd over 50°C verhit, opdat de actieve zuurstof kan werken.

2) De verschillende programma-onderdelen klinken niet allemaal hetzelfde, omdat bij sommige onderdelen voor een beter reinigingsresultaat korte tijd krachtiger wordt afgewassen.

3) De verbruikswaarden zijn onder normomstandigheden bepaald. Ze zijn afhankelijk van de belading van de servieskorven. Afwijkingen zijn daarom in de praktijk mogelijk.

Soort servies	Groot servies en pannen Klein servies		teer glaswerk -	Alle soorten servies
bovendien	met temperatuurgevoelig servies met teer glaswerk -
Soort verontreiniging	• normaal verontreinigd • l i c h t		verontreinigd	gebruikt ser- vies, dat in de machine wordt verzameld en pas later afge- wassen
	bijzonder geschikt bij gebruik van com- pacte reinigingsmiddelen
Geschikt programma:	↓↓↓↓↓
	NORMAAL BIO	E-STAND	QUICK	VOOR- SPOFI FN
Programma- verloop 2)	voorspoelen reinigen tussenspoelen naspoelen drogen	voorspoelen reinigen tussenspoelen naspoelen drogen	- reinigen tussenspoelen naspoelen -	voorspoelen - - - -
Verbruiks- waarden: 3)
duur	84-94 min. 130-150 min. 35 min. 12 min.
energie	1,05-1,15 kWh	0,95-1,05 kWh	0,7 kWh	< 0,1 kWh
water	13-15 liter	12-14 liter	11 liter	4 liter

4) Het afwasprogramma E reinigt normaal verontreinigd servies bij zeer laag energieverbruik. Als het servies snel moet worden afgewassen, kan als alternatief programma BIO 50° worden gekozen.

5) Testprogramma voor testinstituten.

Afwasprogramma starten

1. Controleer of servies en bestek zodanig zijn opgesteld, dat de sproeiarmen vrij kunnen draaien.
2. Waterkraan geheel opendraaien.
3. Deur sluiten.
4. AAN/UIT-schakelaar indrukken. De indicatie gaat branden.
5. Programmatoets van het gewenste programma indrukken (zie "Programmatabel"). De programma-indicatie en de bijbehorende programma-onderdelen gaan branden. Na ongeveer 6 seconden begint het gekozen programma. In het multidisplay wordt de berekende resterende looptijd van het programma (afhankelijk van de belading van de korven) aangegeven. Bij automatische programma-aanpassing kan door de sturing van de afwasautomaat (hoeveelheid servies, verontreinigingsgraad enz.) deze telling van de resterende looptijd eventueel worden stilgezet of gecorrigeerd. In de indicatie van het programma-verloop wordt aangegeven met welk deel van het programma de machine bezig is.

Als na de programmastart in het multidisplay foutcodes worden aangegeven, moet u hoofdstuk "Wat is er aan de hand, als..." lezen.

Programma wijzigen/onderbreken/afbreken

Wijzig of onderbreek een lopend programma alleen, als dat beslist noodzakelijk is. Na het weer sluiten van de machinedeur wordt de binnengestroomde lucht sterk verhit en verspreid. Daardoor kan water in de kuip terechtkomen en kan eventueel de beveiliging tegen wateroverlast in werking treden.

Programma wijzigen

Als u binnen 6 seconden na kiezen van het programma het programma wilt wijzigen, drukt u even de toets van het gewenste programma in. Als u op een later tijdstip het programma wilt wijzigen, gaat u als volgt te werk:

1. Toets van het nieuwe programma indrukken en ingedrukt houden. Nu knipperen de indicaties van beide programma's.
2. Na enkele seconden knippert alleen nog de indicatie van het nieuwe programma. Programmatoets loslaten, het nieuwe programma begint.

Programma onderbreken door de machinedeur te openen

Bij het openen van de deur kan hete stoom naar buiten komen. Verbrandingsgevaar! Deur voorzichtig openen.

1. Machinedeur openen. Het programma stopt.

2. Deur sluiten. Het programma loopt verder.

Programma afbreken

1. Toets van het lopende programma indrukken en ingedrukt houden. De programma-indicatie van het lopende programma knippert enkele seconden en gaat dan uit.

2. Programmatoets loslaten, het programma is afgebroken.

Pauzefunctie

Met de pauzefunctie kunt u het programma tijdelijk onderbreken:

1. AAN/UIT-schakelaar indrukken. Het programma stopt.

2. Alle indicaties gaan uit.

3. Als het programma na korte tijd moet worden voortgezet, nogmaals AAN/UIT-schakelaar indrukken. Het programma loopt verder.

Een programma niet te lang onderbreken. Het afgekoelde water moet anders weer verwarmd worden, waardoor het energieverbruik stijgt.

Starttijd instellen of wijzigen

U kunt max. 19 uur van te voren programmeren, wanneer het programma moet starten.

Starttijd instellen:

1. Toets AAN/UIT indrukken.

2. Toets starttijd ⏻ zo vaak indrukken, tot het multidisplay het aantal uren (knipperend) tot de gewenste start aangeeft.

3. Toets voor het gewenste programma indrukken. Het multidisplay geeft nu constant het aantal uren tot de start aan. Deze tijd is nu ook opgeslagen.

4. Na afloop van de ingestelde tijd start het programma automatisch.

Starttijd wijzigen:

Zolang het programma nog niet begonnen is, kunt u door indrukken van toets starttijd ⏻ de ingestelde starttijd nog wijzigen.

Als u een programma start, terwijl er in de bovenste en/of onderste korf maar weinig servies staat, past een intelligente elektronica de hoeveelheid water en de duur van het programma aan de hoeveelheid servies aan. Daardoor kunt u ook weinig servies snel en economisch afwassen. Bij halve belading (6 standaardcouverts) bespaart u zo'n 2 liter water en 0,2 kWh stroom.

Afwasautomaat uitschakelen

Afwasautomaat pas uitschakelen, als het multidisplay "0" als resterende looptijd van het programma aangeeft en in de indicatie van het pro-grammaverloop →| gaat branden.

Als het akoestische signaal is ingesteld, klinkt 10 seconden lang een zoemer. Als u de machine niet uitschakelt, wordt dit nog 2 maal herhaald.

1. AAN/UIT-schakelaar indrukken. Alle indicaties gaan uit.

Bij het openen van de deur, direct na beëindiging van het programma, kan hete stoom naar buiten komen. Daarom:

1. Deur voorzichtig openen.

Machine leeghalen

• Heet servies is zeer gevoelig. Daarom vóór het leeghalen laten afkoelen.
• Laat na béeindiging van het programma het servies nog ca. 15 minu- ten in de machine staan. Het droogt dan beter.
• Eerst de onderste korf leeghalen, dan de bovenste korf. Zo voorkomt u dat restwater van de bovenste korf op het servies in de onderste korf druppelt en watervlekken achterlaat.

Onderhoud en reiniging

In geen geval onderhoudsmiddelen voor meubels of agressieve reini- gingsmiddelen gebruiken.

• Bedieningselementen van de afwasautomaat alleen met een zachte doek en schoon warm water schoonmaken.
• De sproeiarmen hoeven niet gereinigd te worden.
• Kuip, deurafdichting en watertoevoer regelmatig controleren en eventueel schoonmaken.

Schoonmaken van de zeven

De zeven in de kuipbodem zijn in hoge mate zelfreinigend.

Toch moet u de zeven af en toe con- troleren en eventueel schoonmaken. Verontreinigde zeven hebben een nadelige invloed op het afwasresul- taat.

1. Deur openen, onderste korf uit de machine nemen.

2. Het zeefsysteem van de afwasauto-maat bestaat uit een grove/fijne zeef, microfilter en vlakke zeef. M.b.v. de greep van het microfilter het zeefsysteem ontgrendelen en uit de machine nemen.

1. Greep ongeveer een kwart slag linksom draaien en uitnemen.

2. Grove/fijne zeef (1/2) aan het oogje pakken en uit het microfilter (3) trekken.

3. Alle zeven onder stromend water grondig schoonmaken.

4. Vlakke zeef (4) uit de kuipbodem nemen en aan beide kanten grondig schoonmaken.

1. Vlakke zeef weer in de kuipbodem zetten.
2. Grove/fijne zeef in het microfilter zetten en in elkaar drukken.
3. Zeefcombinatie weer inzetten en door rechtsom draaien van de greep vergrendelen. Let erop dat de vlakke zeef niet boven de kuipbodem uitsteekt.

Zonder zeven mag de machine in geen geval gebruikt worden.

Wat is er aan de hand, als...

Aan de hand van onderstaande aanwijzingen kunt u kleine storingen aan het toestel zelf opheffen. Als u toch voor één van de hier vermelde storingen of vanwege foutieve bediening onze service-afdeling inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

...foutcodes worden aangegeven.

• Geeft het multidisplay de foutcode [2 aan of gaat de indicatie, ] of branden, dan kunt u de storing eventueel zelf opheffen. Na opheffen van de storing [2 en de storing met indicatie de toets van het begonnen programma indrukken. Het programma loopt verder. Als de foutcode opnieuw wordt aangegeven, moet u contact opnemen met onze service-afdeling.
• Bij alle andere aangegeven foutcodes: contact opnemen met onze service-afdeling en opgeven om welke foutcode het gaat.

Storing Mogelijke	oorzaak Oplossing
Programma-indicatie van het gekozen programma knippert, de indicatie gaat branden en er klinkt 1 waarschuwingssignaal, dat steeds wordt herhaald: er wordt geen water toegevoerd.	Waterkraan is verstopt of verkalkt.	Waterkraan schoonmaken.
	Zeef (indien aanwezig) in de slangkoppeling aan de waterkraan is ver-stopt.	Zeef in de slangkoppeling schoonmaken.
	Watertoevoerslang ligt niet goed.	Slang controleren en evt. goed leggen.
Programma-indicatie van het gekozen programma knippert, multidisplay geeft de foutcode 2 aan en er klinken 2 waarschuwingssignalen, die steeds worden herhaald.	De sifon is verstopt. Sifon	schoonmaken.
	Waterafvoerslang ligt niet goed.	Slang controleren en evt. goed leggen.
Multidisplay geeft de fout-code 3 aan en er klinken 3 waarschuwingssignalen, die steeds worden herhaald.	De beveiliging tegen wateroverlast is in wer-king getreden.	Waterkraan dichtdraaien encontact opnemen met onze service-afdeling.
Tijdens een afwasprogramma gaat regelmatig de indicatie branden en tegelijk klinkt een langer waar-schuwingssignaal.	De middelste sproeiarm is geblokkeerd.	Deur voorzichtig openen. Bij het openen van de deur kan hete damp naar buiten komen. Verbrandingsge-vaar! Servies en bestek zodanig in de onderste korf zetten, dat de middelste sproeiarm vrij kan draaien. Deur weer sluiten.
De indicatie 7 gaat bran-den.	De deur van de afwasau-tomaat staat open.	Deur sluiten.
De indicatie 8 gaat bran-den.	Deze indicatie herinnert u eraan, dat u regelmatig de zeef moet controleren en indien nodig schoon-maken. De indicatie gaat regelmatig branden, onafhankelijk van de mate van verontreiniging van de zeef.	De indicatie gaat automa-tisch uit als het volgende afwasprogramma wordt gestart.

...er problemen zijn bij het gebruik van de afwasauto- maat.

Storing Mogelijke oorzaak Oplossing
Het programma begint niet.	De machinedeur is niet goed gesloten.	Deur sluiten.
	De stekker zit niet in het stopcontact.	Stekker in het stopcontact steken.
	Zekering in de huisinstallatie is niet in orde.	Zekering vervangen.
	Bij modellen met starttijd-keuze:U hebt een starttijd gekozen.	Als servies direct moet worden afgewassen, bij appara-ten- met multidisplay de start- tijd op 0 uur instellen.- zonder multidisplay de starttijdkeuze wissen.
In de kuip zijn roest- vlekken zichtbaar.	De kuip is van roestvrij staal.Roestvlekken zijn een gevolg van vreemd roest (roestdeel- tjes uit de waterleiding, van pannen, bestek enz.). Verwij- der zulke vlekken met een speciaal reinigingsmiddel.	Alleen geschikt bestek en servies afwassen.
		Deksel van het zoutreservoir stevig vastdraaien.
Fluitend geluid bij het afwassen.	Het fluiten kan geen kwaad.	Ander merk reinigingsmid- del gebruiken.
De binnenverlichting van de afwasautomaat brandt niet.	Stekker zit niet in het stop- contact.	Stekker in het stopcontact steken.
	De lamp van de binnenver- lichting is defect.	Contact opnemen met de service-afdeling.

...het afwasresultaat niet bevredigend is.

Het servies wordt niet schoon.

• U hebt niet het juiste programma gekozen.

• Het servies is zodanig neergezet, dat het water niet overal kon komen. De servieskorven mogen niet overbeladen zijn.

• De zeven in de kuipbodem zijn niet schoon of verkeerd in de machine geplaatst.

• U hebt geen goed reinigingsmiddel gebruikt of te weinig gedoseerd.
• Bij kalkaanslag op het servies: het zoutreservoir is leeg of de water-onthardingsinstallatie is verkeerd ingesteld.
• De afvoerslang ligt niet goed.

Het servies is niet droog en glanst niet.

- U hebt geen goed glansmiddel gebruikt.

- Het glansmiddelreservoir is leeg.

Op glazen en servies zijn vegen, strepen, melkachtige vlekken of blauwachtige aanslag te zien.

- Glansmiddeldosering lager instellen.

Op glazen en servies zijn opgedroogde waterdruppels te zien.

• Glansmiddeldosering hoger instellen.
• Het reinigingsmiddel kan de oorzaak zijn. Neem contact op met de fabrikant van het reinigingsmiddel.

Technische gegevens

capaciteit: 12 standaardcouverts inclusief dienbestek
toelaatbare waterdruk:	1-10 bar (=10-100 N/cm2 = 0.1-1.0 MPa)
elektrische aansluiting: Gegevens over de elektrische aansluiting vindt u op het typeplaatje aan de rechter binnenrand van de deur.
Afwasautomaten: vrijstaande toestellen
afmetingen: 850 x 600 x 600 (h x b x d in mm)
max. gewicht: 54 kg
Geïntegreerde en onderbouwtoestellen
afmetingen: 820 - 880 x 596 x 570 (h x b x d in mm)
max. gewicht: 50 kg
Volledig geïntegreerde toestellen
afmetingen: 820 - 880 x 596 x 546 - 550 (h x b x d in mm)
max. gewicht: 50 kg

C€ Dit toestel voldoet aan de volgende EU-richtlijnen:

- 73/23/EEG van 19.02.1973 - laagspanningsrichtlijn

- 89/336/EEG van 03.05.1989

(incl. wijzigingsrichtlijn 92/31/EEG) - EMC-richtlijn

Aanwijzingen voor testinstituten

De test volgens EN 60704 moet bij volle belading met het testprogramma (zie programmatabel) worden uitgevoerd.

De tests volgens EN 50242 moeten met vol zoutreservoir van de waterontharder, met vol voorraadreservoir voor glansmiddel en met het testprogramma (zie programmatabel) worden uitgevoerd.

	Volle belading:12 standaardcouvertsincl. dienbestek	Halve belading:6 standaardcouverts incl. dienbestek,elke tweede plek vrijlaten
Dosering reinigings-middel:	5 g + 25 g (type B) 20 g (type B)
Glansmiddelinstelling:	4 (type III) 4 (type III)

Beladingsvoorbeelden:

bovenste korf zonder besteklade bovenste korf met besteklade

onderste korf met bestekkorf

OPSTEL- EN AANSLUITAANWIJZINGL- EN AANSLU

Opstellen van de afwasautomaat

- De afwasautomaat moet stabiel en waterpas op een vlakke vloer worden opgesteld.

- Schroefvoeten met de schroefsleutel uitdraaien om oneffenheden in de vloer te compenseren en de hoogte van het apparaat aan andere meubelen aan te passen : - met een schroevendraaier

- Bij onderbouw- en integreerbare en volledig integreerbare afwasautomaten moeten de voeten met een schroevendraaier vooraan aan het toestel afgesteld worden.

- Afvoerslang, toevoerslang en aansluitsnoer moeten binnen de sokkeluitsparing achter vrij beweeglijk liggen, opdat de slangen en het snoer niet geknikt of platgedrukt worden.

- De afwasautomaat moet bovendien vast aan het doorlopende werkblad of aan de meubelen ernaast geschroefd worden. Deze maatregel is absoluut noodzakelijk, opdat de volgens de voorschriften vereiste kiepveiligheid gewaarborgd is.

- Afhankelijk van de bouwvorm moeten de afwasautomaten als volgt worden opgesteld:

Geïntegreerde afwasautomaten

(zie meegeleverd montagesjabloon)

De apparaatdeur kan worden voorzien van een decorplaat met de volgende afmetingen:

breedte: 591 – 594 mm
dikte: 16 – 24 mm
hoogte:(variabel)	afhankelijk van	– nishoogte– sokkelhoogte– aanpassing aan keukenmeubelen naast de afwasautomaatDe precieze hoogtemaat moet op de plek van opstelling van de keukenmeubelen gemeten worden.
gewicht: max. 8 kg

Als de decorplaat langer dan 600 mm is, kan de apparaatdeur niet geheel geopend worden (de decorplaat stoot tegen de sokkel). In dat geval moet de sokkel uitgezaagd worden (zie montagesjabloon) of moet de montageset voor extra lange deuren BLT 60 gebruikt worden. Deze is verkrijgbaar onder E-nr. 911 239 008.

Onderbouw-afwasautomaten

(zie meegeleverde montage-aanwijzing)

Vrijstaande apparaten

- kunnen zonder extra bevestiging worden opgesteld.

Als de afwasautomaat direct naast een gas- of kolenfornuis wordt opgesteld, moet tussen fornuis en afwasautomaat een warmte-isole- rende, niet brandbare plaat vlak tegen de bovenkant van het werk- blad (diepte 57,5 cm) worden aangebracht. Deze plaat moet aan de kant van het fornuis van aluminiumfolie voorzien zijn.

- Als de afwasautomaat onder een werkblad moet worden ingebouwd, moet het originele bovenblad van het apparaat als volgt worden verwijderd:

• Schroeven (1) uit de hoekstukken aan de achterzijde draaien.
• Bovenblad van het apparaat ca. 1 cm naar achteren schuiven (2), aan de voorkant iets optillen (3) en wegnemen.
• Op de in de afbeelding aangegeven plaats(4) van het bevestigingsnokje van het bovenblad drukken en het nokje schuin naar achteren uittrekken (5).

Als de afwasautomaat later weer als vrijstaand apparaat wordt gebruikt, moet het originele bovenblad van het apparaat weer worden aangebracht.

De sokkel van vrijstaande apparaten is niet verstelbaar.

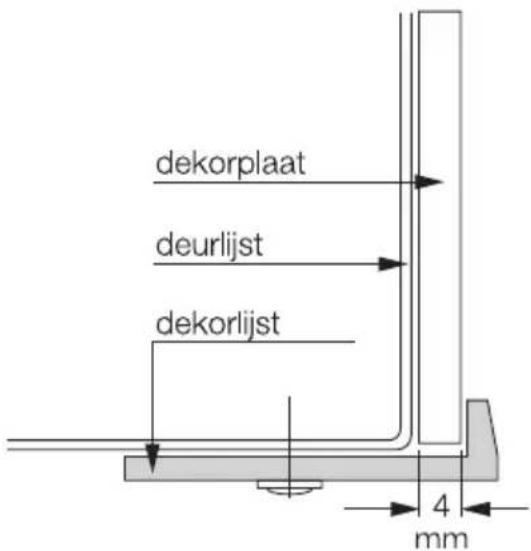

- Vrijstaande apparaten kunnen m.b.v. een decorplaat optisch aan het keukenfront worden aangepast. Decorplaten worden door de keukenleverancier geleverd. Voor de montage is een decorlijst noodzakelijk, die bij sommige modellen wordt meegeleverd en die u anders bij de vakhandel kunt bestellen.

- Maten van de decorplaat: - hoogte 590 mm - breedte 581 mm - klemdikte: max. 4 mm

- Opdat dunne decorplaten niet kromtrekken of vervormen, moeten ze met dubbelzijdig plakband op de apparaatdeur worden aangebracht.

Aansluiten van de afwasautomaat

Wateraansluiting

De machine is uitgerust met veiligheidsvoorzieningen die verhinderen dat spoelwater in het drinkwaternet kan terugstromen en voldoen aan de betreffende watertechnische veiligheidsvoorschriften.

• De afwasautomaat kan aan koud water en aan warm water tot max. 60 °C worden aangesloten.
• De afwasautomaat mag niet aan open heetwatertoestellen en door-stroomtoestellen worden aangesloten.

Toelaatbare waterdruk

Minimaal toelaatbare waterdruk:1 bar (=10 N/cm2=100 kPa)	Als de waterdruk lager dan 1 bar is, dient u uw installateur te raadplegen.
Maximaal toelaatbare waterdruk:10 bar (=100 N/cm2=1 MPa)	Bij meer dan 10 bar waterdruk moet een reduceerventiel worden geïnstalleerd (verkrijgbaar bij de vakhandel)

Toevoerslang aansluiten

De toevoerslang mag bij het aansluiten niet geknikt, platgedrukt of ineengestrengeld zijn.

Toevoerslang met de slangkoppeling (ISO 228-1:2000) aan een water- kraan met buitenschroefdraad (3/4") aansluiten. De moer van de slang- koppeling alleen met de hand aandraaien.

• Om de mogelijkheden om in de keuken water te tappen niet te beperken, adviseren wij u een extra waterkraan te installeren of aan de aanwezige kraan een aftakking te bouwen.
• Als u een langere toevoerslang nodig hebt, moet u één van de volgende in de handel verkrijgbare VDE-goedgekeurde complete slangsets gebruiken:
• slangset "WRflex 100" (E-nr.: 911 239 034)
• slangset "WRflex 200" (E-nr.: 911 239 035)

Waterafvoer

Afvoerslang

De afvoerslang mag niet geknikt, platgedrukt of ineengestrengeld zijn.

• Aansluiting van de afvoerslang:

• maximaal toelaatbare hoogte: 1 meter.
• minimaal vereiste hoogte 30 cm boven de onderkant van de machine.

Verlengslangen

• Verlengslangen zijn verkrijgbaar bij de vakhandel of onze service-afdeling. De binnendiameter van de verlengslangen moet 19 mm bedragen, opdat het functioneren van de machine niet gestoord wordt.
• Verlengslangen mogen maximaal 3 meter horizontaal liggen en de maximaal toelaatbare hoogte voor de aansluiting van de afvoerslang bedraagt dan 85 cm.

Sifonaansluiting

• De tuit van de afvoerslang (∅ 19 mm) past op alle gangbare types sifons. De buitendiameter van de sifonaansluiting moet minimaal 15 mm zijn.
• De afvoerslang moet met de meegeleverde slangklem aan de sifonaansluiting worden bevestigd.

Waterafvoer bij hoog ingebouwde afwasautomaat

Wanneer bij een hoog ingebouwde afwasautomaat de aansluiting van de afvoerslang zich minder dan 30 cm boven de onderkant van de machine bevindt, moet montageset ET 111099520 door de klantenservice worden gemonteerd.

Waterafvoer in een gootsteen (alleen mogelijk bij vrijstaande toestellen)

Als u de afvoerslang in een gootsteen wilt hangen, moet u een slang-houder gebruiken. Deze is te bestellen bij onze service-afdeling onder ET-nr. 646 069 190.

1. Slanghouder op de afvoerslang steken.
2. Zorg ervoor dat de afvoerslang niet van de gootsteenrand kan wegglijden. Als u een koord door het gat trekt, kunt u de houder aan de muur of aan de waterkraan bevestigen.

Beveiliging tegen wateroverlast

De afwasautomaat is uitgerust met het AQUA CONTROL SYSTEM, een beveiliging tegen wateroverlast.

In geval van storing onderbreekt het veiligheidsventiel in de machine direct de watertoevoer en de afvoerpomp wordt ingeschakeld. Daardoor kan er geen water uit- of overlopen. Restwater dat zich nog in het toestel bevindt wordt automatisch weggepompt.

Het AQUA CONTROL SYSTEM functioneert ook, als het toestel uitgeschakeld is – het mag echter niet van het stroomnet gescheiden zijn.

Als het toestel is ingeschakeld, klinkt in geval van storing bovendien een zoemtoon.

Elektrische aansluiting

Volgens de voorwaarden van de elektriciteitsbedrijven mag een vaste aansluiting aan het elektriciteitsnet alleen door een erkend elektro-installateur worden uitgevoerd.

Bij de aansluiting moet aan de algemeen en plaatselijk geldende voorschriften van het elektriciteitsbedrijf strikt de hand worden gehouden. Na de inbouw mogen volgens EN 60335/DIN VDE 0700 spanning voerende onderdelen en geïsoleerde leidingen niet aanraakbaar zijn.

Gegevens voor de elektrische aansluiting vindt u op het typeplaatje op de rechter binnenrand van de deur. Als het toestel omschakelbaar is uitgevoerd, dient u zich bovendien aan de aanwijzingen op het omschakelschema te houden dat zich in de snoeraansluitdoos bevindt.

Controleer vóór het aansluiten, of de op het typeplaatje aangegeven netspanning en stroomsoort overeenkomen met netspanning en stroomsoort op de plaats van opstelling. Op het typeplaatje vindt u ook de vereiste zekering.

Om de afwasautomaat van het net te scheiden, stekker uit het stopcontact trekken.

Attentie: de stekker moet na opstelling van het apparaat bereikbaar blijven.

Is het toestel d.m.v. een vaste aansluiting met het net ver-bonden, dan moet het door maatregelen in de installatie met een inrichting die alle polen (N, L1) onderbreekt (bijv. aardlekschakelaar) met een contactopening van > 3 mm van het net worden gescheiden.

Aansluittechniek

Toevoer- en afvoerslang en aansluitsnoer moeten aan de zijkant van de machine worden aangesloten, omdat daarvoor achter het toestel geen plaats is.

Het hier gegeven voorbeeld van water- en elektrische installatie is slechts een richtlijn, omdat de situatie ter plaatse van opstelling (aanwezige aansluitingen, plaatselijke en algemeen geldende aansluitvoorschriften) maatgevend is.

ADRES KLANTENSERVICECE

Belgium

Telefon Telefax

2400 AC Alphen aan den Rijn

Consumentenbelangen

tel. [phone]

(voor algemene, product- of

fax. [phone]

gebruiksinformatie)

Storingen/reparaties

tel. [phone]

(voor bezoek servicetechnicus)

fax. [phone]

Onderdelenverkoop tel.

0172-468 400

fax. [phone]

GARANTIEBEPALINGEN

Belgium

WAARBORGVOORWAARDEN

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
   • voor het toestel oneigenlijke bedrijfsomstandigheden

10. contact met agressieve stoffen.

11. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montage-aanwijzingen.

12. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
13. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

14. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

15. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

16. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.

17. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.

18. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land.

Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719

1502 LEMBEEK

Tel.: [phone]

Nederland

Garantievoorwaarden voor Nederland

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.

6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.

7. De garantie geldt evenmin voor schade veroorzaakt door: a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen, c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffen.

8. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montage-aanwijzingen.

9. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.

11. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

12. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

13. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.
14. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.
15. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.
16. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

TEL: [phone]

KLANTENSERVICE

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u contact opnemen met AEG.

Houd bij het opgeven van een storing altijd het PNC- en S-nummer van uw toestel bij de hand. Deze nummers vindt u op het typeplaatje (op de rechter binnenrand van de deur) en kunt u het beste hieronder en voorop deze gebruiksaanwijzing noteren.

Modelaanduiding

PNC

S-No

Aan de hand van deze nummers kan onze service-afdeling de juiste voorbereidingen treffen, zodat de machine bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Als u toch voor één van de in deze gebruiksaanwijzing vermelde storingen of vanwege foutieve bediening de service-afdeling inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

Elektrische toestellen van AEG voldoen aan de betreffende veiligheidsbepalingen. Reparaties aan elektrische toestellen mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u daarom altijd tot

onze service-afdeling. Voor reparaties uitgevoerd door anderen kan AEG geen aansprakelijkheid aanvaarden. Alleen originele AEG-onderde- len voldoen aan alle eisen!

Onze service-afdeling voert reparaties uit overeenkomstig de voorwaarden die tussen de Consumentenbond en de VLEHAN (Vereniging Leveranciers Elektrotechnische Huishoudelijke Apparaten Nederland) zijn overeengekomen.

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

822 945 166 - 01 - 0202 Wijzigingen voorbehouden
