D5253 - Vaatwasser ASKO - Gratis gebruiksaanwijzing en handleiding

Type product	Vaatwasser
Merk	ASKO
Model	D5253
Hoogte	860-910 mm
Breedte	596 mm
Diepte	550 mm
Gewicht	48 kg (zonder ontharder), 51 kg (met ontharder)
Inhoud	12 couverts
Waterdruk	0,03-1,0 MPa (0,3-10 kp/cm²)
Aansluiting	1-fase, 230 V, 50 Hz, 10 A
Maximaal vermogen	1600 W
Programma's	Automatisch, Intensief, Normaal, Kwetsbare vaat, Kort, Spoelen & Wachten
Opties	Temperatuur, Drogen, Uitgestelde start, Turbo, 1/2 belading
Waterontharder	Ja, instelbaar (0-44 °dH)
Veiligheid	Overvulbeveiliging, kindveilige toetsvergrendeling
Reiniging	Zelfreinigend systeem (SCS), filters en sproeiarmen reinigbaar
Onderhoud	Zout en spoelglansmiddel bijvullen, ontkalken met citroenzuur
Energielabel	Voldoet aan EN 50242

Veelgestelde vragen - D5253 ASKO

Hoe stel ik de waterhardheid in op de ASKO D5253?

Schakel de machine uit met de hoofdschakelaar. Houd Start/Stop en Drogen ingedrukt terwijl u de hoofdschakelaar inschakelt. Laat de Start/Stop-toets los. Druk een tot zes keer op de Programmaknop afhankelijk van de waterhardheid in °dH. Bevestig met Start/Stop.

Waarom blijft het zoutsymbool branden na het bijvullen?

Het kan even duren voordat het symbool dooft. Als het blijft branden, controleer of de vlotter onder de draaidop vastzit door de groene arm op en neer te bewegen.

Hoeveel spoelglansmiddel moet ik gebruiken?

De doseerbak is normaal ingesteld op stand 1 voor zacht water. Voor harder water verhoogt u de dosis (1-6). Te veel spoelglansmiddel kan strepen veroorzaken, te weinig watervlekken.

Mijn vaat wordt niet schoon, wat kan ik doen?

Controleer of de sproeiarmen vrij kunnen draaien en of het filter correct is geplaatst. Gebruik de juiste dosis vaatwasmiddel en selecteer een intensiever programma voor sterk vervuilde vaat.

Waarom zitten er witte vlekken op mijn glazen?

Dit kan komen door te hard water of een te lage dosering spoelglansmiddel. Stel de waterontharder correct in en verhoog de spoelglansmiddeldosering. Gebruik eventueel een zuur spoelglansmiddel.

De machine start niet, wat moet ik controleren?

Controleer of de hoofdschakelaar aan staat, de deur goed gesloten is, de stekker in het stopcontact zit en de waterkraan open is.

Waarom maakt de vaatwasser een ratelend geluid?

Dit kan komen doordat de vaat niet goed is geplaatst of de sproeiarmen geblokkeerd zijn. Controleer of serviesgoed niet tegen elkaar aan staat en of de sproeiarmen vrij kunnen draaien.

Er blijft water in de machine staan, hoe los ik dit op?

Controleer of de afvoerslang niet geknikt of verstopt is. Reinig de filters en de afvoerpomp. Zorg dat het kegelvormige deel van de aansluiting minimaal 16 mm diameter heeft.

Hoe voorkom ik een vieze geur in de vaatwasser?

Reinig regelmatig de strips en hoeken van de deur met een afwasborstel en een weinig schuimend schoonmaakmiddel. Laat de deur na het programma een tijdje open staan.

Waarom wordt mijn vaat niet goed droog?

Selecteer de optie Normaal drogen in plaats van Eco-drogen. Vul spoelglansmiddel bij of verhoog de dosering. Open de deur een stukje na het programma voor beter droogresultaat.

GEBRUIKSAANWIJZING D5253 ASKO

Gebruiks- & Onderhoudshandleiding Vaatwasser

ASKO D5253

Geachte ASKO-klant,

Wij feliciteren u met de aanschaf van dit Zweedse kwaliteitsproduct.

Onze doelstelling is dat u er op kunt vertrouwen dat deze wasautomaat kwalitatief net zo goed is als de buitenkant doet vermoeden. En dat de standaarden en normen welke tijdens de productie worden gehanteerd even hoog zijn als de kwaliteit en de prestaties van de machine. Wij hopen dat dit product u vele jaren gebruiksgemak zal geven.

Om te garanderen dat u optimaal profijt van uw nieuwe machine zult hebben, raden wij u aan deze Gebruiksaanwijzing te lezen voordat u de machine gaat gebruiken. De Gebruiksaanwijzing bevat bovendien informatie over de wijze waarop u schade aan het milieu kunt voorkomen.

Inhoud

Voordat u de vaatwasser voor Zout 27 de eerste keer gebruikt 4

Problemen verhelpen 28 Veiligheid 5

Technische informatie 31 Kindveiligheid 6

Onderdelen van de vaatwasser 7

Technische gegevens 7 Eigen opmerkingen 49

Korven 8 Beknopte handleiding 52

Bedieningspaneel 11

Doseerbak reinigingsmiddel 11

Basisgebruik 12

Programma's 15

Programmabeschrijving 16

Opties 17

Instellingen 18

Foutmeldingen 20

Eco-vaatwassen 21

Breekbare vaat 22

Reiniging 23

Spoelglansmiddel 26

Voordat u de vaatwasser voor de eerste keer gebruikt

De gebruiksaanwijzing lezen

Lees de gebruiksaanwijzing voordat u de machine voor de eerste keer gebruikt, met name de hoofdstukken Veiligheid, Kindveiligheid en Basisgebruik.

Voorzichtig met bepaalde materialen om- gaan

Lees het hoofdstuk 'Breekbare vaat' voordat u serviesgoed met ongeglazuurde decoratie of andere huishoudelijke artikelen van kunststof, hout of kristal wast, die een bijzondere behandeling vereisen.

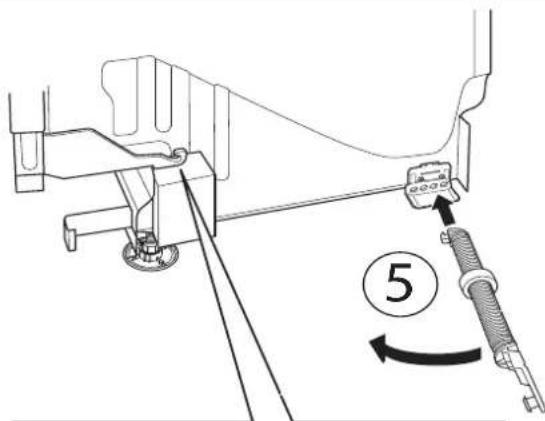

De deur controleren

Controleer of de deur van de vaatwasser op elke gewenste stand blijft staan: open de deur een beetje en laat deze los. Blijft de deur precies waar u deze hebt losgelaten? Indien dit niet het geval is, raadpleeg dan de installatie-instructies of neem contact op met de installateur.

Het niveau van de waterhardheid controleren

Neem contact op met uw waterleverancier voor informatie over de waterhardheid in uw gemeente of regio. Dit is belangrijk voor het doseren van vaatwasmiddel en spoelglans-middel.

Machine met waterontharder

Wanneer u de hardheid van het water hebt bepaald, stelt u de waterontharder in, zie het hoofdstuk Instellingen. Voordat u gaat vaatwassen dient deze ook met zout te worden gevuld, zie hoofdstuk Zout.

Hebt u een machine met een waterontharder?

Wanneer u niet zeker weet of uw machine een waterontharder hebt, zie dan de afbeelding. Wanneer er zich een ronde dop onderin de machine bevindt, heeft deze een waterontharder. Deze dient met zout te worden bijgevuld. Zie het hoofdstuk Zout.

Algemeen

Winteropslag/Transport

• Lees en volg de gebruiksaanwijzingen!
• De aanleg van waterleidingen, afvoerleidingen en de elektrische installatie moet, indien nodig, worden uitgevoerd door een gekwalificeerd persoon.
• Gebruik de vaatwasser niet voor andere doeleinden dan die in deze gebruiksaanwijzing staan vermeld.
• Laad de vaatwasser uitsluitend met vaat.
• Gebruik alleen vaatwasmiddelen!
• Plaats messen en andere scherpe objecten dusdanig dat ze geen mensen kunnen verwonden of schade kunnen toebrengen aan de vaatwasser.

Geen vaat in de machine inbrengen die restanten van oplosmiddelen bevatten in verband met explosiegevaar. Daarnaast mag er geen vaat met as, was of smeervet in de vaatwasser worden gewassen.

Winteropslag/Transport

Bewaar de machine in omgevingen waar geen vorst voorkomt.

Vermijd lange transporten in extreem koude omstandigheden. Vervoer de machine rechtop of liggend op de rug.

Overvulbeveiliging

De overvulbeveiliging pompt water naar buiten en sluit de watertoevoer af wanneer het wa- terniveau van de machine boven het normale niveau stijgt. Indien de overvulbeveiliging opstart, sluit dan de watertoevoer af en bel de servicedienst. Zie ‘Problemen oplossen’.

Reiniging

Gebruik alleen een enigszins vochtige doek voor het reiningen rond de rand van deur. Gebruik geen spuitbus! Er kan water in de vergrendeling doordringen en in contact komen met de elektrische onderdelen.

Verpakkingsmaterialen

Sorteer het materiaal conform de aanbevelingen van de plaatselijke autoriteiten.

Afdanken

Wanneer de tijd is aangebroken om de machine af te danken, dient de machine gelijk onklaar gemaakt te worden. Verwijder de stekker en knip het snoer zo kort mogelijk af.

Neem contact op met het afvalverwerkingsbedrijf bij u in de buurt of met de plaatselijke autoriteiten voor informatie over de juiste wijze om de machine af te danken!

Deze machine is ontworpen en gelabeld voor recycling.

Kindveiligheid!

Kindveilig vaatwassen

• Maak voor alle lange/scherpe voorwerpen gebruik van de messenkorf of meshouder.
• U dient altijd de deur te sluiten en onmiddellijk het programma te starten nadat u het vaatwasmiddel hebt toegevoegd.
• Houdt kinderen uit de buurt van de vaatwasser wanneer deze open is. Er kunnen restanten van vaatwasmiddelen zijn achtergebleven!
• Laat kleine kinderen niet met de vaatwasser spelen. Extra aandacht is vereist wanneer de deur open is.

- Vaatwasmiddel is bijtend!

WAARSCHUWING: vaatwasmiddelen zijn sterk alkalisch. Wasmiddelen kunnen zeer gevaarlijk zijn als ze worden ingeslikt. Vermijd contact met de huid en ogen en houd kinderen uit de buurt van de vaatwasser wanneer de deur is geopend.

Controleer of het vaatwasmiddelbakje leeg is nadat het programma is beëindigd.

Bewaar vaatwasmiddelen en spoelglansmiddelen buiten het bereik van kinderen! Indien een kind toch vaatwasmiddel inslikt, laat het kind dan gelijk één of twee glazen melk of water drinken. Laat het kind niet overgeven. Waarschuw een arts! Indien er vaatwasmiddel in ogen is terechtgekomen, spoel de ogen dan (ten minste 15 minuten lang) met ruimschoots water schoon.

Onderdelen van de vaatwasser*

1. Messenkorf
2. Bovenste korf
3. Sproeiarmen
4. Middelste korf
5. Signaallampje
6. Bestek korf
7. Onderste korf
8. Hoofdschakelaar
9. Vaatwasmiddelbakje
10. Spoelglansmiddelbakje
11. Filter
12. Type plaatje

* Gegevens kunnen per model en markt verschillen!

Technische gegevens

Hoogte

Breedte

Diepte

Gewicht

Capaciteit**

Waterdruk

Aansluiting

Maximaal vermogen

Accessoires

860-910 mm

596 mm

550 mm ****

48 kg / 51 kg

12 maatcouverts

0,03-1,0 MPa (0,3-10 kp/cm²)

1-fase, 230 V, 50Hz 10A***

1600 W***

Bovenblad, zijpanelen, kantelbeveiliging

Bovenste korf

1. Wijnglasrek
2. Messtop
3. Bovenste sproeiarm
4. Sluithendel voor bovenste korf
5. Greep

Omhoog-/omlaagbrengen van de bovenste korf

1. Trek de bovenste korf naar voren.
2. Trek de grepen (5) aan beide kanten van de bovenste korf uit en breng de bovenste korf tegelijkertijd omlaag.
3. Pak het mandje aan beide kanten beet en breng deze omhoog.

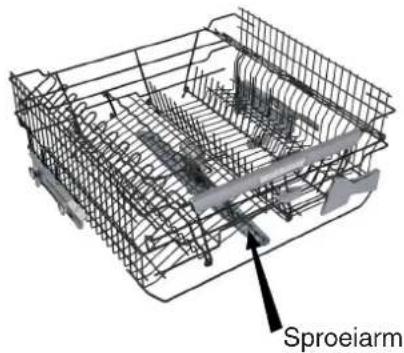

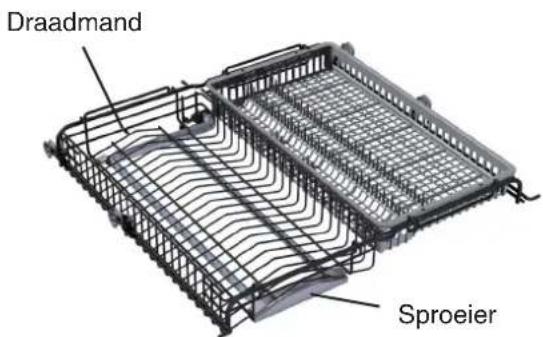

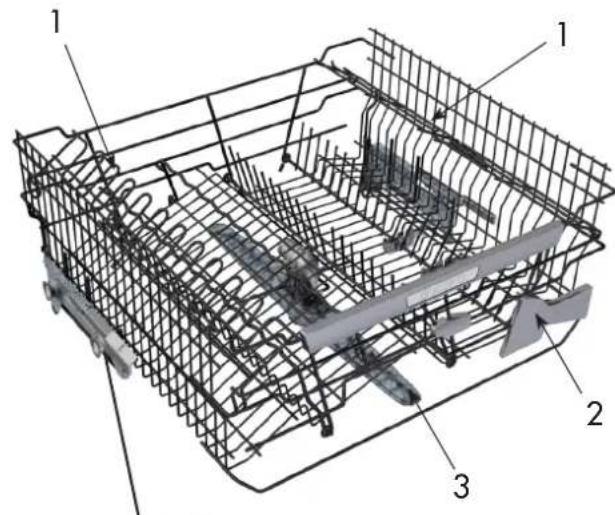

Middelste korf

1. Bestekkorf
2. Sproeier
3. Draadmand voor lage kopjes en kommen

De korven*

Onderste korf

* Gegevens kunnen per model en markt verschillen!

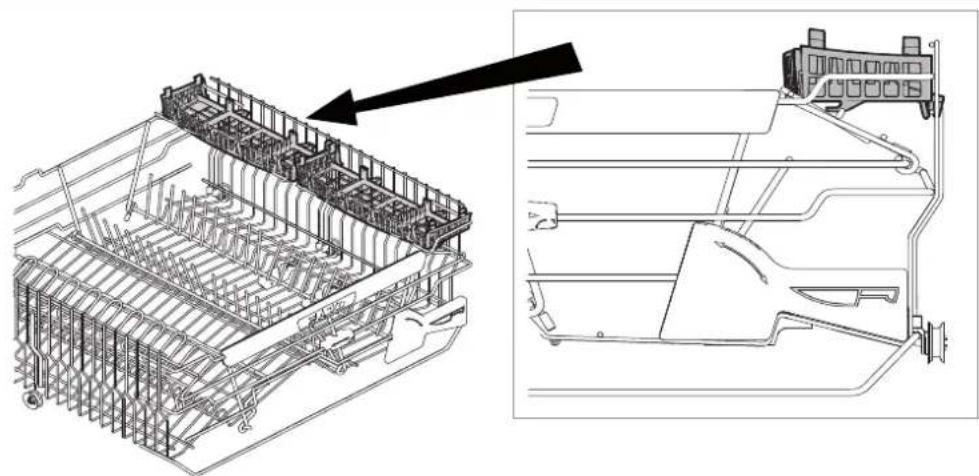

Het deksel van de bestekkorf plaatsen

Het deksel van de bestekkorf kan worden verwijderd en bijvoorbeeld als een extra bestekkorf in de bovenste korf worden gebruikt (zie onderstaande afbeelding).

3b

* Gegevens kunnen per model en markt verschillen!

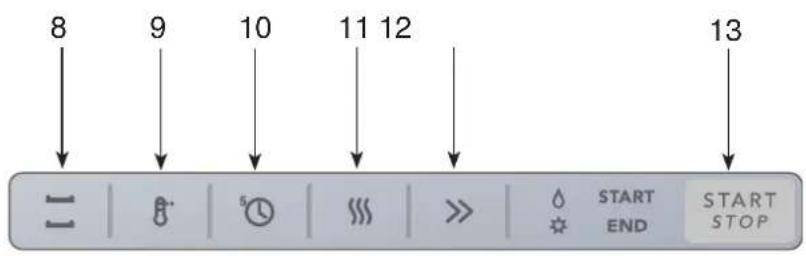

Bedieningspaneel

1. Programmakiezer
2. Automatisch programma
3. Intensief programma
4. Normaal programma
5. Fijn programma
6. Snel programma
7. Spoelen & Wachten

8. Bovenste/onderste korf

9. Temperatuur

10. Uitgestelde start
11. Drogen
12. Turbo
13. Start/stop

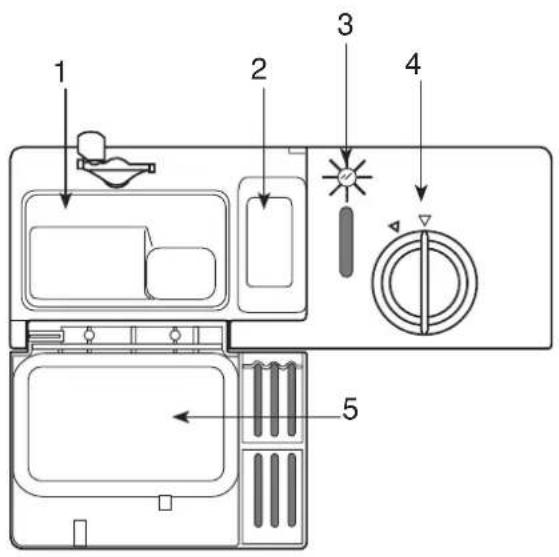

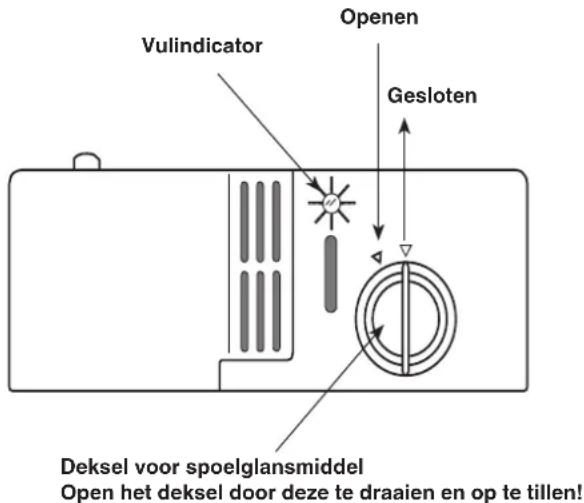

Doseerbak reinigingsmiddel

1. Bakje voor vaatwasmiddel voor hoofdwas
2. Bakje voor voorwasmiddel
3. Vulindicator spoelglansmiddel (niet bij alle modellen)
4. Deksel spoelglansmiddel
5. Deksel wasmiddelbakje

Basisgebruik

Hieronder volgen stapsgewijs instructies om u te helpen optimale resultaten met uw vaatwasser te verkrijgen.

1 De korven juist beladen!

Dankzij Super Cleaning System hoeft u de vaat niet meer onder stromend water te spoelen. Verwijder alleen grote voedselresten en afval. Handig en milieuvriendelijk!

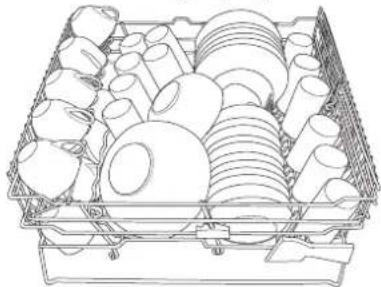

Plaats glazen, kopjes, schalen, borden en schotels in de bovenste korf. Wijnglazen dienen te hangen of te leunen tegen het wijnglasrek en messen moeten worden geplaatst in de messenhouder indien deze aanwezig is.

Let op!

Zorg ervoor dat alle vervuilde oppervlakken naar binnen en omlaag zijn gericht!

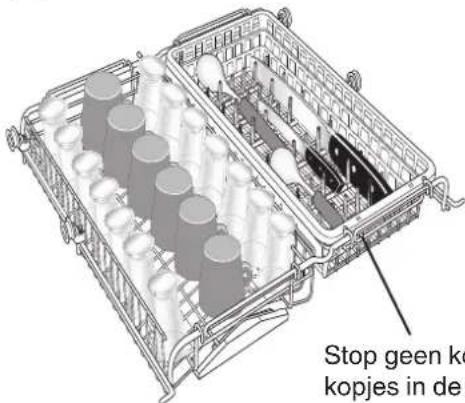

De middelste korf is geschikt voor vlakke objecten zoals kopjes, kleine glazen of kommen. De twee korven die in de middelste korf zijn geplaatst, kunnen worden verwijderd om meer ruimte te creëren tussen de bovenste en onderste korven zodat grote objecten erin kunnen worden geplaatst. De bestekkorf die eenvoudig te verwijderen is, biedt plaats aan soeplepels, gardes, serveerbestek en dergelijke.

Stop geen kommen of kopjes in de bestekkorf!

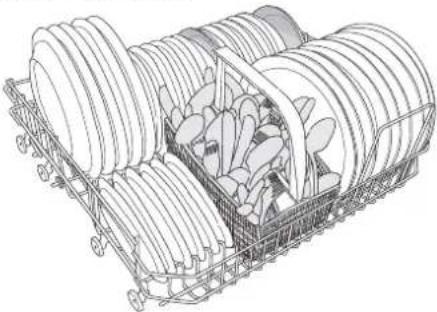

Plaats borden, schalen, dienbladen, steelpannen en bestek (in de messenkorf) in de onderste korf. Het uitneembare bordenrek dat bij bepaalde modellen wordt geleverd kan eenvoudig worden uitgenomen om plaats te maken voor grote borden, steelpannen en potten of worden geplaatst in drie alternatieve posities.

Plaats het bestek met de handvatten naar beneden en zoveel mogelijk verspreid. Zorg ervoor dat lepels niet in elkaar haken.

Plaats geen bestek dat is gemaakt van verschillende materialen – zoals zilver en roestvrij staal – in hetzelfde compartiment (kans op vlekken).

De messenkorf heeft een neerklapbaar ge- deelte in het midden voor kleine objecten of smalle dingen, zoals elektrische mixers.

Plaats lang bestek en vleesmessen in de speciale messenbox (indien aanwezig) of in de bovenste korf.

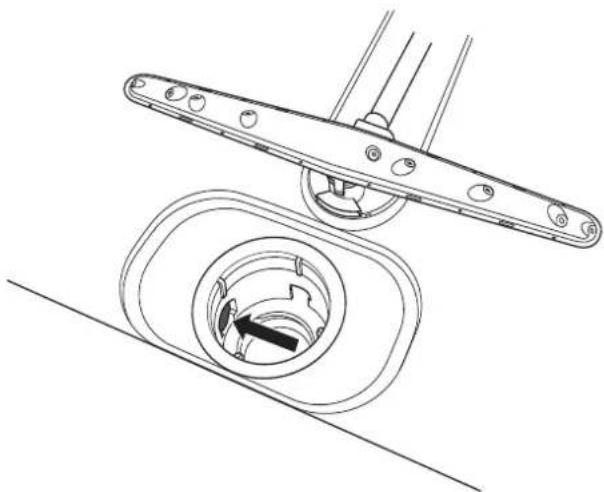

Controleer of de sproeiarmen vrijelijk kunnen bewegen. Zie het hoofdstuk getiteld Breekbare vaat indien u objecten wilt wassen die breekbaar kunnen zijn.

2 Schoonmaakmiddel voor de vaat

De dosering van het reinigingsmiddel moet worden aangepast aan de hardheidsgraad van het water.

Volg de doseeraanwijzingen op de verpakking van het afwasmiddel. Als u een machine met ontharder heeft, dient u de dosering van zacht water te hanteren.

Doseer het reinigingsmiddel in het doseerbakje voor reinigingsmiddel. Er is een bakje voor voorspoelen en een bakje voor de hoofdafwas, zie Doseerbakje. Neem contact

op met de fabrikant van het reinigingsmiddel als u vragen heeft over het reinigingsmiddel.

Vaatwastabletten

Halveer het tablet wanneer het deksel van het bakje moeilijk sluit. Het risico bestaat dat het vaatwasmiddel niet op de juiste manier oplost en dus niet goed gedoseerd wordt wanneer het deksel vast zit en niet juist geopend kan worden.

3-in-1/ Universeel reinigingsmiddel Let op!

Lees de gebruiksaanwijzingen voor dergelijke producten zorgvuldig. Mocht er nog iets onduidelijk zijn, neem dan contact op met de fabrikant van het reinigingsmiddel.

VOORZICHTIG!

- Vaatwasmiddel is bijtend!

Let op:

Gebruik alleen vaatwasmiddelen Middelen voor handwas en kleding kunnen niet worden gebruikt, omdat het opgehoopte schuim de prestaties van de machine kan doen verminderen.

4 Selecteer het programma

Voor het selecteren van programma's zie het onderdeel Programma's.

5 Selecteer optie

Als u extra opties wilt gebruiken, ga dan naar het hoofdstuk Opties. Zo niet, kunt u nu de machine starten (zie punt 6).

6 Druk op Start

De vaatwasser start nu op. Het gehele programma wordt automatisch geregeld. Controleer of de deur goed is gesloten, anders start de machine niet.

Op het display wordt 'Programma gestart' weergegeven. Als de deur open is of niet juist is gesloten, 'verschijnt er Deur sluiten' in het display.

Programma wijzigen

Indien u het programma wilt veranderen nadat de machine is gestart, drukt u drie seconden lang op de Start-/Stop-toets. Selecteer vervolgens een nieuw programma en druk opnieuw op de Start-/Stop-toets.

Controleer of er reinigingsmiddel in de zeepbak aanwezig is.

Wilt u meer vaat laden?

Open voorzichtig de deur. Het programma stopt automatisch. Indien u de extra vaat heeft toegevoegd en de deur vervolgens weer sluit, zal de vaatwasser het programma vervolgen.

Indien de machine wordt uitgeschakeld met de hoofdschakelaar(of in het geval van een stroomonderbreking) voordat het wasprogramma is voltooid, gaat het onderbroken programma verder wanneer de stroomtoevoer is hersteld.

Let op!

Indien de stroom wordt uitgeschakeld of de deur geopend blijft tijdens het drogen, wordt het programma onderbroken.

7 Standbystand

Zodra de machine klaar is, verbruikt deze alleen standby-stroom. Draai de waterkraan dicht wanneer de machine voor langere tijd niet wordt gebruikt, bijv. tijdens vakanties.

Programma's

Selecteer een programma door één of meerdere keren op de programmakiezer te drukken totdat het gewenste programma wordt weergegeven. Zie de onderstaande programmahandleiding.

Automatisch programma

De vaatwasser detecteert hoe vervuild de vaat is en stelt het waterverbruik en de temperatuur daarop af.

ensief programma

Het intensieve programma moet worden gebruikt voor zeer vervuilde vaat, zoals steelpannen, potten en ovenschalen. Als er nog ruimte over is in de machine nadat u deze vaat hebt geplaatst, kunt u ook borden, etc. toevoegen.

Normaal programma

Dit programma wordt gebruikt voor normaal vervuilde vaat, zoals borden, serviesgoed, kopjes, glazen, etc.

Let op!

Voor normaal vervuilde vaat gebruikt u het Normale wasprogramma met Normale temperatuur en Normaal drogen.

U kunt ook Eco-temperatuur en Eco-drogen gebruiken om water en energie te besparen.

Kort programma

Als de afwas slechts licht vervuild is, kunt u Kort programma kiezen. Dit programma wordt gebruikt voor licht vervuild glaswerk en servies, zoals bijvoorbeeld koffiekopjes.

wetsbare vaat

Als de vaat licht vervuild is, kunt u Kwetsbare vaat selecteren. Dit programma is bedoeld voor glas en serviesgoed dat net is gebruikt en daarom geen krachtiger programma vereist.

Spoelen & Wachten

Voor het afspoelen van de vaat, terwijl er nog meer vaat moet worden toegevoegd.

Programmabeschrijving

Programmaoverzicht
Programma's Automatisch pro-gramma	Intensief prog.	Normaal prog.	Kwetsbare vaat	Kort prog.	Spoelen & Wachten
Opties	-- --		[0219]	[0348]	[3122]	--
Voorwassen met SCS*	--	2 voorwas-sen	2 voorwas-sen	1 voorwas --	--
Hoofdwas *** -- 55°C	65°C 50°C 60°C	--
Aantal spoelingen	--, laatste spoeling 60°C	3, laatste spoeling 60°C	2, laatste spoeling 70°C	2, laatste spoeling 60°C	2, laatste spoeling 60°C	1 laatste spoeling
Verbruikswaarden
1. Programmaduur warm water / min. **	100 - 145 170	130 95 45 4
Energieverbruik ca. kWh	0,5 - 0,8 0,6	0,9	0,5	0,6	0,01
2. Programmaduur koud water / min.**	120 - 175 195	155	115	60 4
Energieverbruik ca. kWh	1,1 - 1,4 1,3	1,5	0,9	1,0	0,01
Waterverbruik	12 - 20 |	18 |	15 |	10 |	10 |	3 |
* SCS = Self Cleaning System.** Alle genoemde tijden zijn bij benadering. De programmaduur kan variëren door watertemperatuur, water-druk, spanningswijzigingen enz.1. Aansluiting op warm water ca. 50°C.2. Aansluiting op koud water ca. 10°C.*** De genoemde temperaturen worden als standaard in de fabriek ingesteld. Door middel van de tempera-tuuroptie kunt u de temperatuur wijzigen.

Opties

Selecteer opties

Om een optie te kiezen drukt u op één van de optieknoppen.

Temperatuur

Met de toets voor temperatuur kunt u zelf de wastemperatuur kiezen. U kunt als volgt de temperatuur instellen:

Normaal Eco

Automatisch programma

Intensief: 70°C 55°C

Normaal: 65°C 55°C

Fijn: 55°C 40°C

Kort programma: 60°C 30°C

Het temperatuursymbool gaat branden wanneer u de hoogste temperatuur hebt gekozen. Deze selectie blijft geldig totdat er een andere temperatuur wordt gekozen.

Drogen

Indien u een beter droogresultaat wilt, drukt u op de toets Drogen (Normaal), waarna een symbool met drie golflijnen gaat branden. Indien u een programma wilt zonder droogoptie (Eco), druk dan opnieuw op de toets. Hierna gaat het symbool uit.

Uitgestelde start

Als u de machine op een later tijdstip wilt laten starten, moet u op de toets voor de optie Vertraagde start drukken. Het kloksymbool op de toets licht op. Druk vervolgens op de Start-/Stop-toets, waarna de machine 5 uur later met het programma zal beginnen. Om de functie Vertraagde start af te breken drukt u geduren-de drie seconden op de Start-/Stop-toets.

Turbo

Een optie die de programmatijd verkort maar meer water en energie verbruikt om de vaat te reinigen. Kan worden gebruikt in combinatie met Intensieve was en Normale was.

1/2 belading

Programma bovenste korf

Als er alleen kopjes en glazen in de bovenste korf staan die moeten worden gewassen, kunt u dit programma gebruiken.

Programma onderste korf

Als u alleen borden en bestek wilt wassen in de onderste korf, kunt u het programma onderste korf gebruiken.

Instellingen

Herprogrammeren

Bepaalde functies van de machine kunnen worden geherprogrammeerd. Door gebruik te maken van de gewone knoppen van de machine zoals onderstaand staat omschreven komt u in het wijzigingsprogramma van de machine. Deze selectie wordt aangehouden totdat u een volgende keer deze functie opnieuw instelt.

Zelfs als de machine wordt uitgezet bij de hoofdschakelaar of om een andere reden van de elektriciteitstoevoer wordt afgesneden, zullen alle selecties die vóór de onderbreking waren geregistreerd worden aangehouden.

Kindveilige toetsvergrendeling

Door de machine met behulp van een vergrendelingsknop te programmeren, kunt u voorkomen dat een kind per ongeluk de machine start of de instellingen verandert. Dit doet u door de knoppen voor temperatuur en drogen tegelijkertijd in te drukken om de machine op te laten starten. De vergrendelingsknop zal na drie minuten automatisch worden uitgeschakeld.

1. Schakel de vaatwasser met de hoofdschakelaar uit.

+ 2. Houd de knoppen voor temperatuur en drogen ingedrukt terwijl u de hoofdschakelaar indrukt. De symbolen voor temperatuur, drogen en starten beginnen te knipperen. Laat de toetsen Temperatuur en Drogen los.

PROG

1. Druk op de Programmaknop-wanneer het AUT wassymbool brandt, is de toetsvergrendeling geactiveerd

START STOP

1. Druk vervolgens op de Start-/Stop-toets om de instelling op te slaan.

of Reset:

1. Schakel de vaatwasser met de hoofdschakelaar uit.

+ 2. Houd de Turbo-knop tegelijkertijd met de hoofdschakelaar indrukt.

PROG

1. Druk op de Programmaknop- wanneer het symbool voor Automatisch programma uitgaat, is de toetsvergrendeling uitgeschakeld.

START STOP

1. Druk vervolgens op de Start-/Stop-toets om de instelling te bevestigen.

Waterhardheid instellen

Wanneer u een vaatwasser met waterontharder hebt, moet u wellicht de instelling veranderen, afhankelijk van het niveau van de waterhardheid. Bel uw plaatselijke waterschap om te bepalen wat de waterhardheid in uw gebied is. De machine wordt af fabriek ingesteld op een lage waterhardheid.

1	1	Schakel de vaatwasser met de hoofdschakelaar uit.
START STOP +	2	Houdt de Start-/Stop en drogen ingedrukt terwijl u de hoofdschakelaar indrukt. Laat de Start-/Stop-toets los.
PROG	3	Druk een tot zes keer op de Programma-knop, afhanke- lijk van de hard heidsgraad van het water. De program- masymbolen gaan branden afhankelijk van hoe de knop- pen ingedrukt worden. Zie afbeelding.

Instelling waterhardheid °dH °fH
*	*	*	*	*	*	0-5 0-9
AUTAUT						6-8	9-14
AUTAUT						9-14	15-25
AUTAUT						15-19	26-34
AUTAUT						20-29	35-52
AUTAUT						30-44	53-79
AUTAUT						45+	80+

* Alle programma-indicatoren gedoofd: machines zonder ontharder alsmede machines met ontharder en lage waterhardheid.

START STOP

4

Druk op de Start-/Stop-toets en de instelling wordt opgeslagen, totdat u weer een wijziging wilt aanbrengen.

Foutmeldingen

Display Oorzaak Actie

knippert Teveel water Bel de servicedienst

in de vaatwasser

knippert Storing met de Controleer of de

watertoevoer kraan is geopend

knippert Lekkend Sluit de kraan af en neem

inlaatventiel contact op met de

servicedienst

AUT

ppert Geblokkeerde

Zie 'Mogelijke

afvoer

oorzaken' in hoofdstuk

Problemen oplossen

Om de foutmeldingen in het display te verwijderen schakelt u de machine met de hoofdschakelaar uit en vervolgens weer in.

Eco-vaatwassen

Was alleen volledige beladingen

Wachten met het starten van een programma totdat de machine vol is bespaart energie.

Wassen op een lagere temperatuur

Wanneer de vaat slechts licht is vervuild, kunt u een programma voor Snelle was laten uitvoeren en de temperatuur naar 30°C verlagen.

Kies een programma met Eco-drogen

Kies Eco-drogen om energie te besparen. U krijgt betere droogresultaten als u de deur een klein stukje opent, nadat het programma is beëindigd.

Spoel niet voorafgaand aan het vaatwassen

Dankzij het zelfreinigende systeem (Self Cleaning System – SCS) van de vaatwasser hoeft u de vaat niet onder stromend water af te spoelen voordat u deze in de machine doet.

Gebruik een milieuvriendelijk vaatwasmiddel

Lees de milieuverklaringen op de verpakking!

Aansluiten op koud water

Als de machine op koud water is aangesloten, zal de duur van de programma's langer zijn, omdat het opwarmen van het water meer tijd vraagt. De langere programmaduur zorgt er echter voor dat u een programma een lagere temperatuur kunt gebruiken en toch hetzelfde resultaat bereikt.

Breekbare vaat

Bepaalde materialen kunnen niet in de machine worden gewassen. Dit kan een aantal redenen hebben. Bepaalde materialen kunnen niet tegen de intense hitte, andere kunnen door het vaatwasmiddel worden beschadigd.

Breekbare decoratie

Serviesgoed met decoraties op het glas (het serviesstuk voelt ruw aan) mag niet in de machine worden gewassen.

Kristal/glas

Plaats de artikelen dusdanig dat deze elkaar niet raken tijdens het vaatwassen. Gebruik de laagst mogelijke wastemperatuur en het kortste programma. Niet met warmte drogen! Antieke en zeer breekbare artikelen mogen niet in de machine worden gewassen.

Op glas dat in de machine wordt gewassen, kan na verloop van tijd een grijze laag ontstaan die niet kan worden verwijderd. Was mooie glazen op de laagste temperatuur en met een lage dosis vaatwasmiddel.

Zilver

Zilveren en roestvrijstalen artikelen mogen niet in contact met elkaar komen, aangezien het zilver dan kan verkleuren.

Bestek met gelijmde handvatten

Bepaalde lijmsoorten zijn niet geschikt om in de machine te worden gewassen. De handvatten kunnen dan losraken.

Hout

Houten artikelen mogen alleen in de machine worden gewassen, als ze een label hebben waarop staat dat ze vaatwasserbestendig zijn.

Aluminium

Aluminium kan dof worden door het wassen in de machine. Steelpannen van een goede kwaliteit aluminium kunnen echter in de machine worden gewassen, maar het aluminium zal minder gaan glanzen.

Kunststof

Bepaalde kunststofsoorten zijn niet bestand tegen de hoge temperatuur die in de vaatwasser wordt gegenereerd.

Bescherm kunststofartikelen

Kies een programma met lage temperatuur.

Reiniging

De kuip van de vaatwasser is gemaakt van roestvrij staal en blijft door normaal gebruik schoon.

Echter, als u hard water hebt, kan zich kalkaanslag in de machine vormen.

In dat geval moet u een normaal programma draaien met twee eetlepels citroenzuur in het wasmiddelbakje van de vaatwasser.

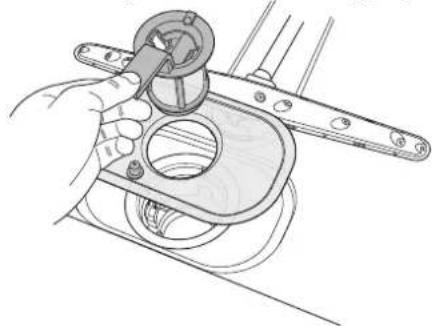

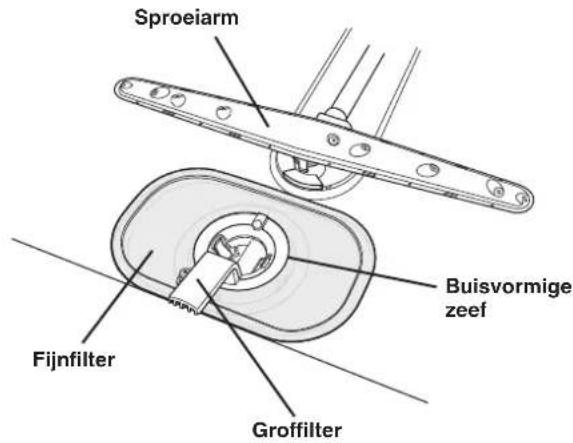

Groffilter

Het groffilter houdt grotere voedselresten te- gen die niet in de afvoerpomp terecht kunnen komen.

Leeg indien nodig het groffilter.

1. Breng het groffilter met de hendel omhoog.
2. Leeg het groffilter. Vergeet niet het filter terug te plaatsen!

Afval dat zich op het fijnfilter ophoopt, wordt na elk programma automatisch weggespoeld.

Echter, het fijnfilter en zijn leidingdeel dienen één- à tweemaal per jaar te worden gereinigd.

1. Draai de hendel eenmaal linksom.
2. Breng het leidingdeel recht omhoog met de hendel. Haal het groffilter los om het leidingdeel te reinigen.

1. Verwijder en reinig het fijnfilter.
2. Plaats in omgekeerde volgorde terug. Zorg ervoor dat de randen goed aansluiten wanneer het fijnfilter wordt teruggeplaatst.

1. Vergrendel het filter op zijn plaats door de hendel rechtsom in de stopstand te draaien: de hendel dient uit de vaatwasser te steken.

LET OP:

De vaatwasser moet niet worden gebruikt zonder het filter op zijn plaats!

Een onjuist geplaatst groffilter kan het resultaat van het vaatwassen beïnvloeden!

U kunt de pomp bereiken vanaf de binnenkant van de machine.

1. Sluit de machine van de elektriciteit af door de stekker eruit te trekken!
2. Verwijder het groffilter en leidingdeel.
3. Verwijder het kleine montagestuk aan de linkerkant van de onderafvoer (zie onderstaande afbeelding).

1. U kunt de pompschoep losmaken en deze draaien door uw vinger in de opening te steken en alles dat het blokkeert te verwijderen.
2. Plaats het montagestuk en de filters terug.
3. Stop de stekker in het stopcontact.

Wanneer de machine niet start en een zoe- mend geluid maakt, is de overloopbeveiliging geactiveerd.

• Draai de waterkraan dicht.
• Verwijder de stekker uit het stopcontact.
• Neem contact op met de service-afdeling.

LET OP:

Vergeet niet om het montagestuk weer terug te plaatsen.

Openingen en lagers kunnen soms verstopt raken.

1. Trek de onderste sproeiarm recht omhoog om deze te verwijderen.
2. Verwijder eventuele afzettingen met een naald of iets dergelijks.

De sproeiarmen hebben ook openingen aan de onderkant.

De onderste korf moet worden verwijderd om de bovenste sproeiarm los te maken.

1. Trek de korf eruit.
2. Verwijder de bovenste sproeiarm door deze linksom van de korf los te schroeven en reinig deze.
3. Schroef de sproeiarm weer terug op zijn plaats.

Het reinigen van de middelste korf:

1. Trek de korf eruit.
2. Controleer de openingen in de sproei-eenheid.

1. Reinig met een pen of iets dergelijks.

Sluit de afdekking nauwkeurig af wanneer u de draadmand niet gebruikt.

Deur

Wanneer u de rand van de deur reinigt, gebruik dan alleen een licht bevochtigde doek, eventueel met een beetje schoonmaakmiddel. Gebruik geen spuitbus of soortgelijk voorwerp rondom de deurvergrendeling.

Dit om te voorkomen dat water in de deurver-grendeling doordringt en in contact komt met de elektrische onderdelen.

Gebruik geen spuitbus of soortgelijk voorwerp rondom de deurvergrendeling.

Tip!

Ter voorkoming van een vieze geur in de vaatwasser dient u de strips en hoeken schoon te maken met een afwasborstel en een weinig schuimend schoonmaakmiddel.

Spoelglansmiddel

Spoelglansmiddel toevoegen

In bepaalde gevallen kan drogen efficiënter zijn door het gebruik van een spoelglansmiddel.

Machines met indicator op het paneel

Wanneer het spoelglansmiddel op is en bijgevuld dient te worden, gaat het symbool △voor spoelglansmiddel op het paneel branden*.

Spoelglansmiddel vullen:

1. Draai en til het deksel van het spoelglansmiddelbakje aan de rechterkant van de doseerbak omhoog. Hier vult u het spoelglansmiddel en stelt u de hoeveelheid in die voor elke was wordt gebruikt.
2. Vul voorzichtig spoelglansmiddel bij tot vlak onder de knop.

Wijzig de dosis indien nodig. Vergeet niet het deksel te sluiten.

*Let op!

Na het bijvullen kan het even duren voordat het symbool op het paneel dooft.

Machines met vulindicator in doseerbak reinigingsmiddel

In het midden van de doseerbak zit een vulindicator (zie afbeelding). Indien de vulindicator helemaal zwart is, is er voldoende spoelglansmiddel aanwezig. Als de indicator transparant lijkt, moet u echter spoelglansmiddel bijvullen (zie boven).

Selecteer een dosis

De doseerbak is normaliter ingesteld op 1 = zacht water. U moet echter, afhankelijk van de hardheid van het water, wellicht de dosis veranderen.

Open het deksel van het spoelglansmiddel. U ziet nu de draaiknop voor het afstellen van de doseerbak. Instellingen 1-6: hoe harder het water, hoe hoger de dosis.

Wanneer de waterhardheid meer dan 3 dH is, dient u spoelglansmiddel met citroenzuur (zuur spoelglansmiddel) te gebruiken.

Teveel spoelglansmiddel kan tot een ophoping van schuim leiden. Als het water erg zacht is, kunt u het spoelglansmiddel verdunnen (1 deel spoelglansmiddel, 1 deel water).

Te veel spoelglansmiddel kan strepen op de vaat veroorzaken en te weinig spoelglansmiddel watervlekken.

Zout

(is van toepassing op vaatwassers met waterontharders)

Zout doseren

Voordat u een vaatwasser met een wateront- harder gebruikt, moet u het zoutbakje vullen met zout. Gebruik grof zout of speciaal zout voor vaatwassers.

U kunt de vaatwasser het beste met zout vullen vlak voordat u deze wilt gebruiken, omdat de vaatwasser direct na het vullen moet worden gespoeld.

Ga de eerste keer als volgt te werk:

1. Schroef de draaidop los (zie afbeelding).
2. Plaats de trechter, die bij de vaatwasser is geleverd, in het vulgat van het bakje. Giet eerst ongeveer 1 liter water naar binnen.
3. Vul vervolgens het bakje met max. 1,5 kg zout.
4. Veeg overtollig zout weg, zodat de draaidop goed op zijn plek kan worden vastgeschroefd.
5. Draai een Normaal programma, zodat zout dat nog in de machine zit weg wordt gespoeld.

Wanneer het zout op is, gaat het zout-symbol op het display* branden (deze functie is niet beschikbaar op alle machines). Schroef de draaidop los en vul het bakje met zout. U hebt alleen de eerste keer water nodig! Veeg alles schoon en schroef de dop terug op zijn plek. Draai een Normaal programma, zodat resterend zout wordt weggespoeld.

De indicator werkt niet

Indien de indicator niet werkt, kan dat komen doordat de vlotter onder de draaidop vast is komen te zitten in het resterende zout. U kunt bij de vlotter komen via de groene arm onder de draaidop van het zoutbakje.

1. Beweeg de vlotterarm op en neer om deze los te maken.
2. Zodra de vlotter is losgemaakt, drukt u deze nogmaals omlaag.

Modellen zonder een zout-symbool in het display laten de kleur groen zien in het zoutbakje wanneer er onvoldoende zout is.

*Let op!

Na het bijvullen kan het even duren voordat het zoutsymbool dooft.

VOORZICHTIG!

Nooit vaatwasmiddel in het zoutbakje doen. Dit zal de waterontharder vernietigen!

Problemen verhelpen

Problemen

De vaat is niet schoon

Vlekken of een laag op het serviesgoed

Mogelijke oorzaken

- De sproeiarmen draaien niet

- Oud vaatwasmiddel. Let op! Reinigingsmiddel is beperkt houdbaar

- Onjuiste dosis wasmiddel

- Verkeerd wasprogramma geselecteerd

- Verkeerd beladen van de vaatwasser

- Glazen en kopjes zijn tijdens het vaatwassen omgevallen

- Filter niet op de juiste wijze aangebracht

- Vaatwasser met waterontharder lekt zout.

- Onjuist ingestelde wateront-harder.

- Het zoutbakje is leeg.

- Onjuist ingestelde doseerbak spoelglansmiddel

- Fosfaatvrij wasmiddel in combinatie met hard water

- Een te hoge temperatuur en/of teveel reinigingsmiddel kan intekeningen veroorzaken op (kristal)glas. Dit kan helaas niet verholpen, maar alleen voorkomen worden!

Actie

- Til de armen omhoog en reinig deze

• Vermijd grote hoeveelheden

- Doseer volgens het niveau van de waterhardheid

- Intensieve programma's du- ren langer en maken gebruik van hogere temperaturen voor meer vervuilde beladingen. Gebruik een intensiever pro- gramma dat beter geschikt is voor de belading

- Bedek serviesgoed niet met grote schalen of soortgelijke voorwerpen

• Probeer niet teveel hoog glaswerk in de hoeken van de korven te plaatsen

- Zorg ervoor dat u het servies- goed stevig neerzet

• Schroef het filter op zijn plaats

- Controleer of het deksel van het zoutbakje juist is vastgeschroefd. Bel indien nodig de servicedienst.

- Zie het hoofdstuk over water-ontharders.

- Vul zout bij.

- Zie het hoofdstuk over spoel-glansmiddel

• Verander van wasmiddel

- Was (kristal)glas op een lagere temperatuur en maak zuinig gebruik van vaatwas-middel. Neem contact op met de fabrikant van het vaatwas-middel

Problemen verhelpen

Problemen

Vlekken op roestvrij staal of zilver

Vlekken die blijven na het vaatwassen

Ratelgeluid tijdens het vaatwassen

De machine wil niet starten

Er zit een witblauwe plakkerige laag op het serviesgoed

Mogelijke oorzaken

- Bepaalde voedselresten, zoals die van mosterd, mayonaise, citroen, azijn, zout en dressings, kunnen vlekken veroorzaken op roestvrij staal, indien deze resten langere tijd op de vaat blijven zitten. Alle roestvrij stalen objecten kunnen vlekken op zilveren objecten veroorzaken, indien deze met elkaar in aanraking komen tijdens het vaatwassen. Aluminium kan ook vlekken op de vaat veroorzaken

- Lippenstift en thee kunnen moeilijk te verwijderen zijn

- De vaat is niet goed geladen of de sproeiarmen draaien niet

- U bent vergeten de hoofdschakelaar in te schakelen

- De deur is niet goed gesloten

- De aardlekschakelaar van het huis is uitgeschakeld

- De stekker is niet aangesloten

- De waterkraan is dicht

- Overgevuld/lekkage

- Een zoemend geluid (de afvoerpomp) wordt vanuit de machine gehoord, dat ophoudt wanneer de elektriciteit wordt uitgezet vanaf de hoofdstroomschakelaar

- Te hoge dosering van spoel-glansmiddel

Actie

- Spoel dergelijke voedselresten af als u de vaatwasser niet gelijk wilt starten

- Verdeel uw bestek over diverse compartimenten in de korf. Zorg ervoor dat zilver en roestvrij staal niet met elkaar in contact komen

- Intensieve programma's du- ren langer en maken gebruik van hogere temperaturen voor meer vervuilde beladingen. Gebruik een intensiever pro- gramma dat beter geschikt is voor de belading

- Controleer of het serviesgoed juist is geladen. Laat de sproeiarmen ronddraaien om te controleren of deze kunnen draaien

- Controleer dit

- Controleer dit

- Controleer dit

- Controleer dit

- Controleer dit

- Neem contact op met onze klantenservice

1. Draai de waterkraan dicht
2. Haal de stekker uit het stopcontact
3. Neem contact op met onze klantenservice via het num- mer onderaan de pagina

- Verlaag de dosering. Zie het hoofdstuk over spoelglansmiddel. Als het water erg zacht is, kunt u proberen om het spoelglansmiddel te verdunnen (1 deel spoelglansmiddel, 1 deel water)

Problemen verhelpen

Problemen

Er blijft water in de machine achter

Vieze geur in de machine

Vaat wordt niet voldoende droog

Deur sluit niet

Mogelijke oorzaken

• Verstopping in de afvoerslang

- Knikken in de afvoerslang

- De filters zijn verstopt

• Voorwerpen in de afvoerpomp

- Vuil rond de randen en hoeken

- Vuil langs de strips en in de hoeken

- De optie Eco-drogen is geselecteerd

- De machine is niet volledig beladen

- Spoelglansmiddel dosering is te laag ingesteld

- De korven zijn niet juist geplaatst

Actie

- Ontkoppel de afvoerslang daar waar deze op de sifon van de gootsteen is aangesloten. Controleer of er geen vuil klem zit. Is het kegelvormige deel van de opening van de leiding dusdanig dat de diameter ten minste 16 mm is?

- Controleer of er geen knikken of scherpe bochten in de slang zitten

- Reinig de filters

- Reinig de afvoerpomp. Zie het hoofdstuk over reinigen

- Reinig met een afwasborstel en een weinig schuimend schoonmaakmiddel

- Reinig met een afwasborstel en een weinig schuimend schoonmaakmiddel

• Activeer de optie Normaal drogen

- De machine volledig beladen

- Vul of verhoog de hoeveelheid spoelglansmiddel

- Zet de deur een stukje open zodra het programma klaar is

- Zorg ervoor dat de korven in een horizontale positie staan. Controleer of de wateraansluiting van de korf in één lijn ligt met de sproeier

Technische informatie

Testdosering

Intensief programma/Normaal programma

Hoofdprogramma 25 gram Standaard wasmiddel.

Spoelglansmiddel dosering 3.

Energielabel

Europa: EN 50242

Vaatwasprogramma:

Normaal programma, 55°C, eco-drogen

Programmatijd: 170 minuten

Aansluiting: Koud water

Testmethode voor geluidsmeting: IEC-704-3

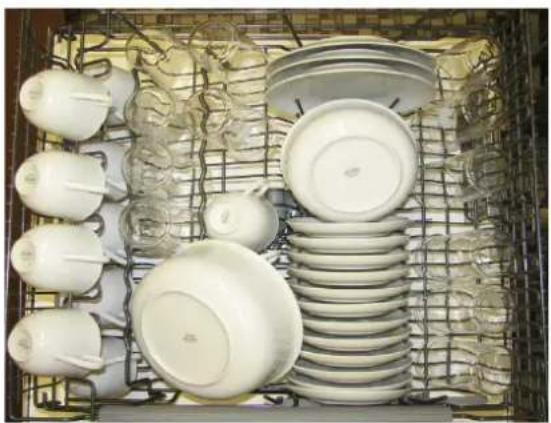

Beladen tijdens prestatietest

Technische informatie

Hoogte: 860-910

Breedte: 596 mm

Gewicht: 48 kg*

51 kg met waterontharder*

Capaciteit: 12 IEC-maatcouverts

Waterdruk: 0,03-1,0 MPa

0,3-10 kp/cm

3-100 N/cm

Aansluiting: Zie typeplaatje

Output: zie typeplaatje

*Het gewicht kan per specificatie verschillen.

² (bar)

2

Installatie-instructies (volledig en semi- geïntegreerde vaatwassers)

VOLLEDIG GEİNTEGREERDE MODELLEN

1. Het is belangrijk dat u de hier verstrekte instructies zorgvuldig opvolgt.
2. Een onjuiste of gebrekkige installatie kan leiden tot hoger verbruik van energie, water en vaatwasmiddel, wat kan leiden tot hogere kosten en slechtere reinigingsresultaten.
3. Loodgieterswerk en elektrische installaties moeten altijd door gekwalificeerde personen worden uitgevoerd.
4. Wees voorzichtig tijdens de installatie! Draag veiligheidshandschoenen! Werk altijd met 2 personen!
5. Het stopcontact moet buiten de eigenlijke ruimte van de vaatwasser worden gemonteerd om eenvoudig toegang na de installatie van de machine mogelijk te maken.
6. Volg altijd de geldende voorschriften op voor water, afvoer en elektrische aansluiting.
7. Een vaatwasser met een stekker moet op een geaard stopcontact worden aangesloten.

Let op!

Draai de watertoevoer dicht waneer u bezig bent met de installatie van de vaatwasser!

VOORDAT MET DE INSTALLATIE WORDT GESTART:

1. Aansluiting op watertoevoer:

- Er moet een afsluibare waterkraan op de watertoevoerleiding zitten. Deze kraan dient te worden geïnstalleerd op een locatie die eenvoudig bereikbaar is zodat het water kan worden afgesloten in het geval dat de vaatwasser moet worden verplaatst.

1. Installatieadvies:

- Kabelgaten voor draden/kabels hoeven niet groter dan 40 mm te zijn.

- Bevestig de zelfklevende vochtwerende laag.

- Plaats een waterdichte beschermende schaal op de vloer onder de vaatwasser om waterlekkage te voorkomen.

Let op:

Controleer of de afmetingen van de montage en verbinding juist zijn. Zie Installatie- en aan-sluitingsinformatie.

Installatie- en aansluitingsinformatie

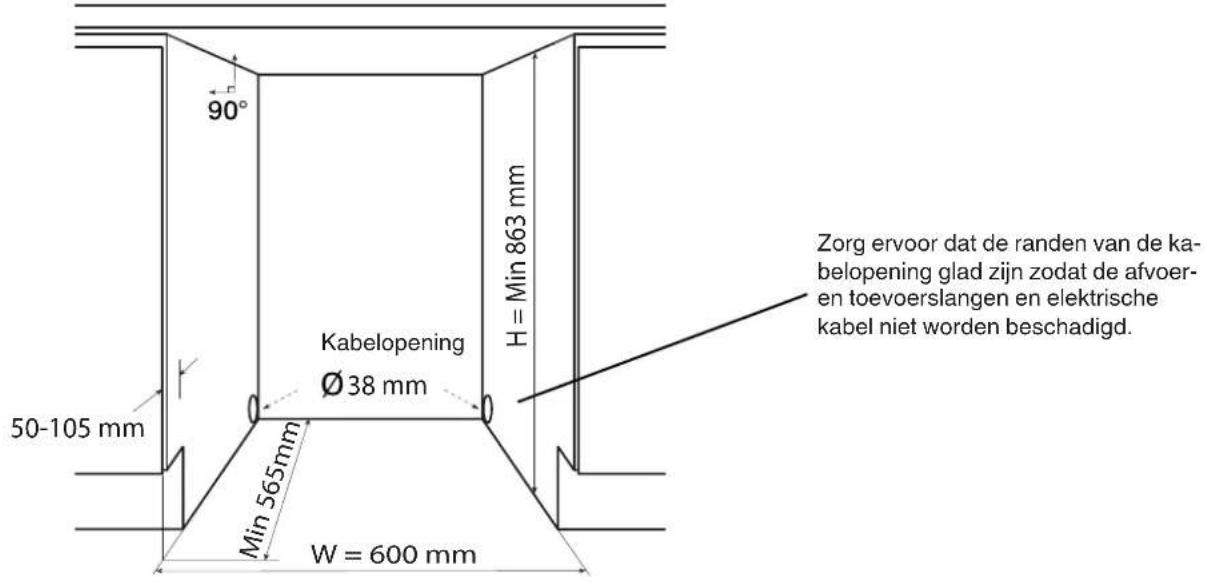

AFMETING RUIMTE VOOR DE VAATWASSER

AANSLUITING OP WATER

• De machine kan worden aangesloten op een koud- of warmwatertoevoer (maximum 85°C). Wij raden echter een aansluiting op een koudwatertoevoer aan.
• De inlaatleiding heeft een connector met een inwendig schroefdraad van 3/4".

- De meegeleverde kegelvormige conische aansluitbuis past op een afvoeraansluiting met een binnendiameter van max 16 mm.

- Gebruik een slangklem wanneer er wordt aangesloten op een vaste afvoer (riool). De connector is klaar om op maat gesneden te worden voor de gewenste afmeting van de afvoerleiding. Slechts een klem is nodig.

AFMETINGEN VAATWASSER

GEREEDSCHAP

1) Platte schroevendraaier
2) Steeksleutel 16 mm
3) Rolbandmaat
4) Waterpas

Afvoerslang: 1930 mm

Toevoerslang: 1670 mm

Stroomkabel: 1770 mm

Stap 1. Het op zijn plaats monteren van de vaatwasser

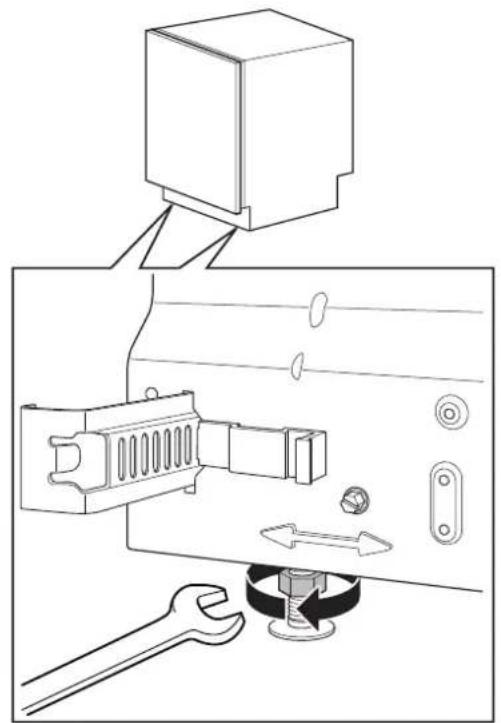

1. Maak de borgmoeren los van de twee voorste stalen voetjes van de vaatwasser met behulp van een 16 mm steeksleutel. Schroef de borgmoeren zo dicht mogelijk bij de vloer omlaag.

1. Stel de hoogte van de vaatwasser in door de voorste stalen voetjes met uw hand te draaien. Laat genoeg ruimte over om ze later af te stellen.

1. Schroef het achterste voetje geheel in door de afstelschroef aan de voorzijde linksom te draaien. Gebruik een platte schroeven-draaier of een zeskantsleutel.

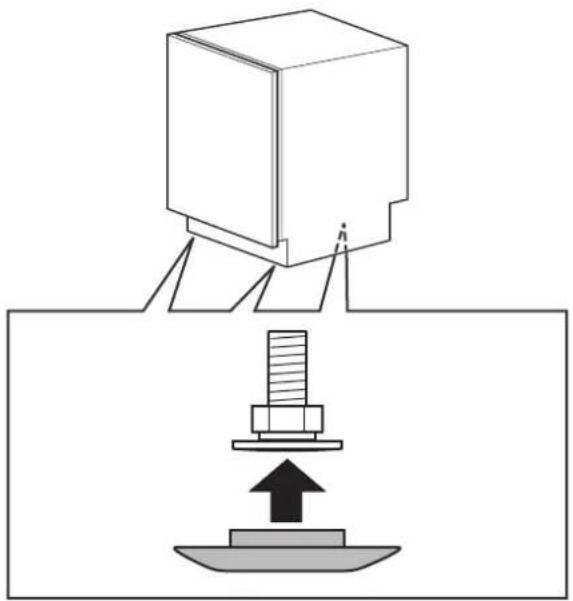

1. Duw de plastic voetjes op hun plaats op alledrie stalen voetjes (meegeleverd in de zak met documenten).

Let op:

Bevestig de plastic voetjes niet wanneer de installatieruimte beperkt is.

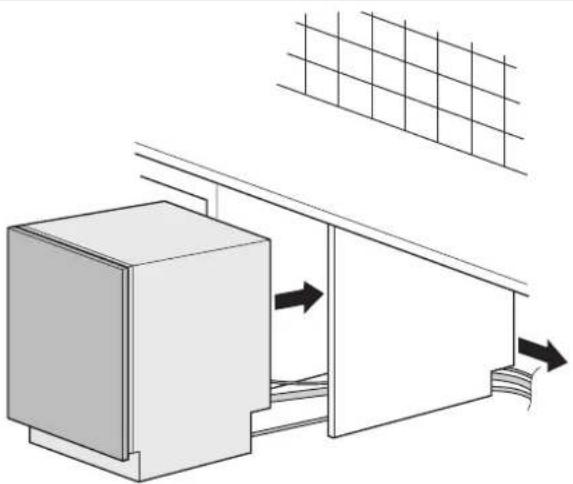

1. Duw de vaatwasser op zijn plek. Trek tegelijkertijd door het kabelgat aan de elektrische kabel en afvoer- en toevoerslangen.

1. Til de vaatwasser een beetje aan de voorkant op en draai aan de voorste voetjes om deze te verlagen.

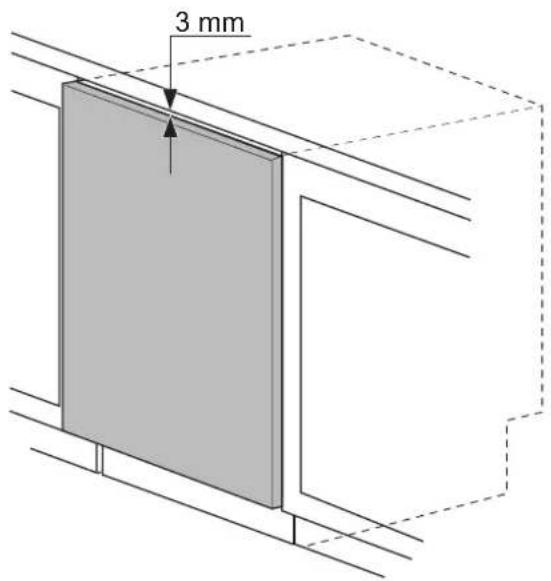

1. Controleer of er een ruimte van 3 mm tussen de bovenkant van de vaatwasserdeur is en de onderkant van het aanrecht. Bevestig de borgmoeren nog niet. Dit gebeurt later.

1. Stel het achterste voetje af door de afstelschroef aan de voorzijde rechtsom te draaien.

1. Plaats de waterpas op de vaatwasserdeur om te controleren of de machine waterpas staat en stel zonodig bij. De deur moet volledig gesloten zijn!

Let op:

De vaatwasser moet waterpas staan! Een machine welke niet waterpas is kan effect hebben op de hoeveelheid ingenomen water, de deur kan moeilijk te sluiten zijn en de korven zijn moeilijk juist te plaatsen.

Stap 2. Bevestigen van het deurpaneel

Volg de afzonderlijke instructies die met de vaatwasser worden meegeleverd voor het bevestigen van het deurpaneel aan de voorkant van de machine.

Let op:

Zodra u het deurpaneel heeft bevestigd, moet de deur wellicht nog worden afgesteld. Controleer of de deur in positie blijft waarin hij is geplaatst. Wanneer de deur naar beneden valt wanneer u deze opent, moet de veer strakker worden aangespannen. Wanneer de deur vanzelf sluit, moet de veer losser worden gemaakt. Zie stap 3 voor verdere instructies.

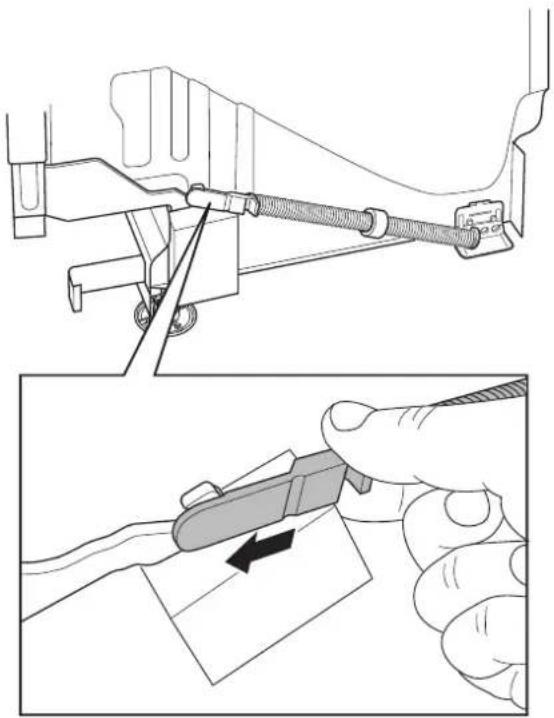

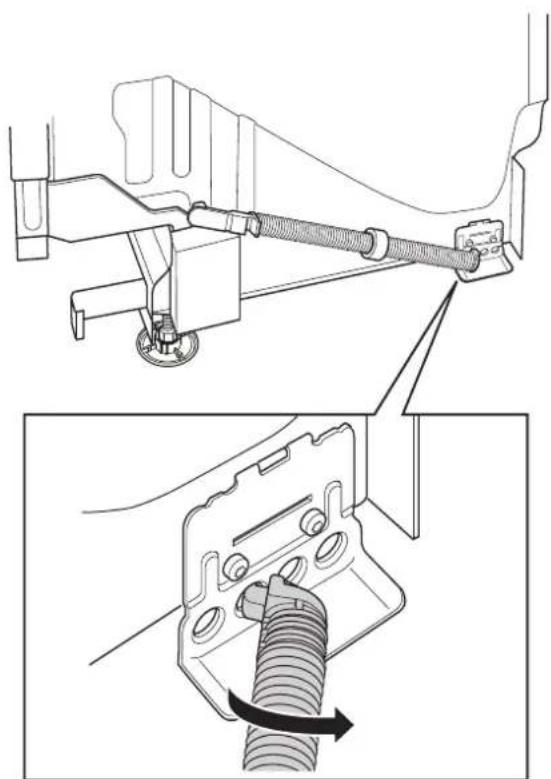

Stap 3. Afstellen van de deurveren

De deurveren bevinden zich aan de zijkanten van de vaatwasser. Trek indien nodig de vaatwasser eruit en stel de spanning van de deurveren af. Het is verstandig om te probe-ren eerst alleen één kant af te stellen.

1. Controleer of de deur gesloten is.

2. Pak de voorkant van de veer en trek deze omhoog en voorwaarts om deze van de voorste montage los te maken.

1. Maak de veer los van de achterste montage door deze naar buiten te draaien.

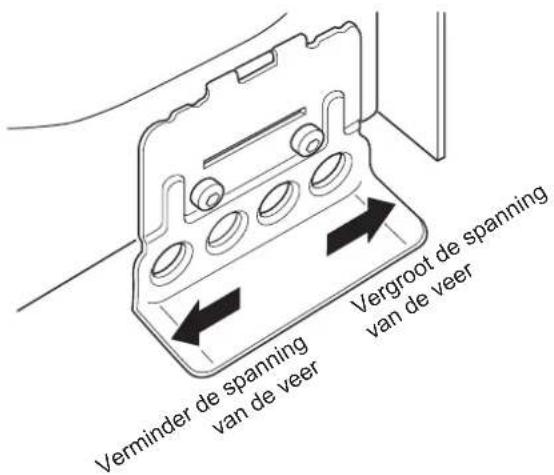

1. Stel de spanning van de veer af door gebruik te maken van één van de volgende methoden afhankelijk van hoeveel afstelling er nodig is.

Als u de veer behoorlijk moet afstellen, plaats dan de achterste montage in een andere opening. Plaats de veer verder naar voren om de spanning te verminderen en verder naar achteren om de spanning te vergroten.

Wanneer u kleine afstellingen aan de veer wilt maken, houdt dan de achterkant met één hand vast en draai de voorste montage één of meerdere keren rechts- of linksom. Draai de montage rechtsom om de spanning van de veer te vergroten en linksom om de spanning van de veer te verkleinen.

1. Plaats de achterkant van de veer terug door de veer in een rechte hoek te houden aan de kant van de vaatwasser en door het duwen van het uiteinde van de veer in het gat, vervolgens draait u de veer in de vaatwasser.
2. Bevestig de voorkant van de veer weer terug door deze omhoog en voorwaarts te trekken om deze in de montage vast te maken.
3. Open de deur en controleer nogmaals de spanning van de veer. Verricht indien nodig verdere afstellingen zoals bovenstaand beschreven.

Er zijn sterkere deurveren beschikbaar voor machines met een ingebouwde deur. Er zijn verschillende veren beschikbaar voor allerlei soorten gewichten en deurmaten. Deurveren zijn verkrijgbaar bij de leverancier die u de vaatwasser heeft verkocht.

Stap 4. Aansluiten van elektriciteit, water en afvoer

1. Sluit de afvoerslang aan

De afvoerslang loopt naar een opening op de waterafvoer van de gootsteeneenheid.

Opmerking:!

De slang moet worden bevestigd op dezelfde hoogte als de onderkant van het aanrecht.

Snijd de afvoerslangadapter op de juiste maat voor aansluiting op de afvoer onder de gootsteen of afvalpijp. De totale lengte van de afvoerslang mag niet meer dan 4,50 m zijn.

Geen enkel onderdeel van de afvoerslang mag meer dan 950 mm boven de onderkant van de machine uitkomen. De slang mag niet direct naar een afvoerput of iets dergelijks worden geleid.

Het uiteinde van de slang moet altijd ten minste 350 mm boven de bodem van de vaatwasser uitkomen.

2. Sluit de watertoevoerslang aan

Gebruik de meegeleverde O-ring en maak de verbinding handmatig vast plus een kwart draai met een dopsleutel. Open de afsluit-klep en laat de druk enige tijd stabiliseren. Controleer nogmaals de verbindingen om er zeker van te zijn dat deze niet lekken.

1. Sluit de stekker voor de elektriciteit aan Zorg ervoor dat het stopcontact binnen bereik van de stroomkabel is. Maak geen gebruik van een verlengsnoer! De vaatwasser moet op een geaarde contactdoos worden aangesloten.

Stap 5. Controleren van de werking van de vaatwasser en montage

Test de vaatwasser met het spoelprogramma. Controleer of de vaatwasser water inlaat en afvoert. Controleer ook of geen van de verbindingen lekt.

Controleer ook of de ernaast liggende laden en kasten kunnen worden geopend wanneer de vaatwasserdeur open is.

1. Trek de bovenste korf eruit (en de middelste korf als deze aanwezig is) en draai de korfstop op de geleiderail eruit.
2. Verwijder de bovenste korf (en de middelste korf als deze aanwezig is) door de korf/korven er zo ver mogelijk uit te trekken. Dit wordt gedaan om meer ruimte tijdens de installatie beschikbaar te maken.
3. Verwijder de onderste korf. Anders rolt deze er gemakkelijk uit wanneer u de vaatwasser tijdens de installatie moet afstellen.

1. Schroef de vaatwasser vanuit de binnenkant aan het aanrecht vast of aan de kasten aan één van de zijkanten. Als het aanrecht van hard materiaal is zoals marmer, schroef de vaatwasser dan aan de zijkasten vast. Maak gebruik van de meegeleverde plastic afstandhouders wanneer u de vaatwasser op zijn plaats schroeft!

Vastzetten van de vaatwasser

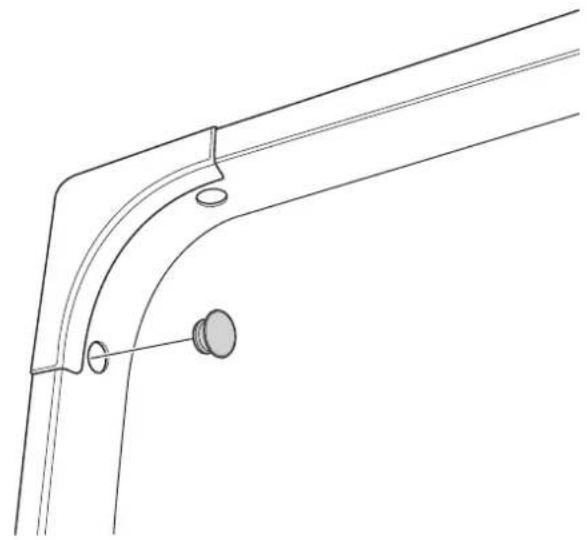

1. Dek de schroefgaten aan de zijkanten af met de meegeleverde plastic pluggen. Duw de pluggen er diagonaal in zodat ze op hun plaats zitten.

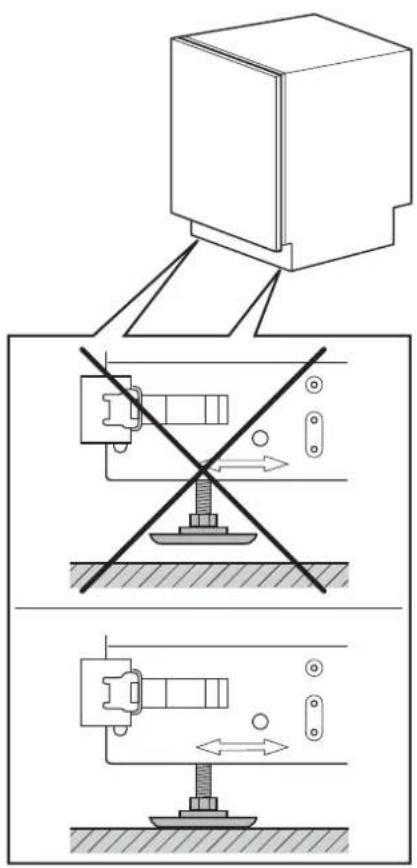

1. Controleer of de twee voorste stalen voetjes van de vaatwasser stevig op de vloer zijn geplaatst, dat wil zeggen dat de vaatwasser niet boven de vloer hangt. Draai anders aan de voorste voetjes om deze te laten zakken.

Stel indien noodzakelijk tevens de achtervoet af zodat de vaatwasser waterpas staat.

1. Draai de borgmoeren vast op de voorvoetjes met een 6 mm steeksleutel.

Stap 7. Naar wens bevestigen van de plint (indien van toepassing)

Wanneer één van de meegeleverde plinten wordt geplaatst, kiest u dan een afmeting die het beste bij de installatie past. Start met het testen van de hoge plint. Wanneer de vaatwasserdeur de plint raakt wanneer deze wordt geopend, dient u de lagere plint te nemen. Voor installations met een aanrechthoogte van 900 mm wordt de hogere plint aanbevolen. Voor installations met een aanrechthoogte van 850 mm wordt de lagere plint aanbevolen.

1. Bevestig het meegeleverde geluidswerende materiaal aan de achterkant van de plint (alleen bij bepaalde modellen). Als u gebruik maakt van de lage plint stel dan de hoogte van het geluidswerende materiaal in door het verwijderen van de dunne strip.

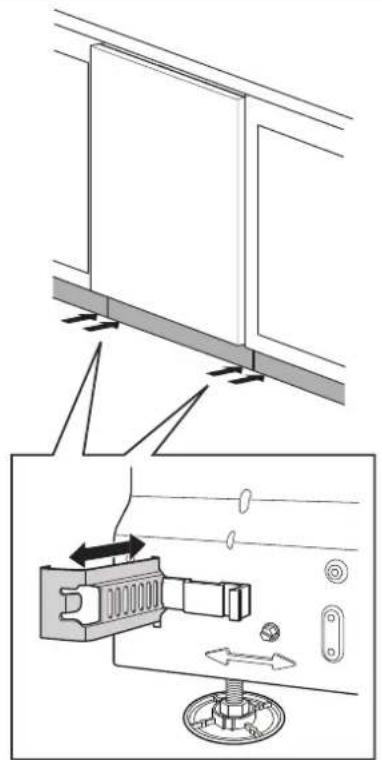

1. Maak de houders voor de plint los door de grijze grepen naar de zijkant te bewegen.
2. Stel de houders af (uitrekken of induwen) totdat zij zich op dezelfde hoogte bevinden als de omliggende keukenplint.

Bevestigen van de plint (indien van toepassing)

1. Maak de houders op hun plaats vast door elke pal in een geschikte uitsparing in de houder te duwen.

1. Hang de plint aan de houders.

1. Controleer of de plint op dezelfde hoogte is als de omliggende keukenplint, dat wil zeggen, op dezelfde diepte. Maak de houders los en stel voor zover nodig af naar wens.

Kijk voordat u de servicedienst inschakelt of de fouten het gevolg zijn van iets dat u zelf kunt oplossen.

Zie Problemen oplossen.

Garantie

Zie de garantiekaart voor meer informatie over de garantie.

Eigen opmerkingen

Eigen opmerkingen

Eigen opmerkingen

Beknopte handleiding

1. De korven juist beladen!

Dankzij het Self Cleaning System hoeft u de vaat niet meer af te spoelen, schraap eenvoudig grote voedselresten en afval weg.

2. Vaatwasmiddel doseren

Het wasmiddelbakje heeft een klein bakje voor voorwas en één voor hoofdwas.

3. Zorg ervoor dat de sproeiarmen vrij kunnen draaien

1. Zet de hoofdschakelaar aan.

2. Sluit de deur

6. Selecteer het programma en druk op start

Voor normaal vervuilde vaat gebruikt u het Normale wasprogramma 65° C op en Normaal drogen.

U kunt ook Eco-temperatuur en Eco-drogen gebruiken om water en energie te besparen.

Mini-programmahandleiding

Programmaoverzicht
Programma's	Automatisch prog.	Intensief prog.	Normaal prog.	Kwetsbare vaat	Kort prog.	Spoelen & Wachten
						[SYD7]
Opties -- --						--
Voorwassen met SCS*	-- 2 voorwas- sen	2 voorwas- sen	1 voorwas	--	--	--
Hoofdwas *** -- 55°C	65°C 50°C 60°C	--
Aantal spoelingen --, laatste spoeling 60°C		3, laatste spoeling 60°C	2, laatste spoeling 70°C	2, laatste spoeling 60°C	2, laatste spoeling 60°C	1 laatste spoeling

Onderdeelnummer: 80 882 25 Rev. 01 Wij behouden ons het recht om wijzigingen aan te brengen. Gedrukt op milieuvriendelijk papier overeenkomstig de eisen van Vrienden van de Aarde en de Zweedse vereniging voor natuurbehoud.
