Merk	VDO Dayton
Model	TR7327B
Type product	Autoradio met CD/USB/SD/MMC/Bluetooth
Afmetingen (DIN)	1-DIN (standaard)
Voeding	12 V DC, negatieve aarding
Zekering	15 A
Golflengten	FM, MW, LW
RDS-functies	PS, AF, TA, TP, PTY, EON
Ondersteunde audiobestanden	MP3, WMA, OGG (via USB/SD/MMC)
USB-aansluiting	USB 1.1, type A, tot 2 GB, FAT16/FAT32
SD/MMC-kaart	Sleuf voor SD/MMC, tot 2 GB, FAT16/FAT32
Bluetooth	HFP, HSP, A2DP; koppelen tot 5 toestellen
AUX-ingang	3,5 mm jack voorzijde
Voorversterker uitgang	1 paar RCA (preamp out)
Luidsprekerimpedantie	4 ohm
Vermogen (max.)	4 x 50 W (piek)
Equalizer	Flat, Classic, Pop, Rock, aangepaste bas/treble
Diefstalbeveiliging	Afneembaar frontpaneel
Onderhoud	Contacten reinigen met alcohol; vochtige doek voor behuizing
Garantie	Zie fabrieksgarantie

Veelgestelde vragen - TR7327B VDO DAYTON

Hoe installeer ik de VDO Dayton TR7327B in mijn auto?

Zorg dat de accu is losgekoppeld. Gebruik de meegeleverde montagesleuf en schroeven. Sluit de ISO-stekkers aan (connector A voor voeding, connector B voor luidsprekers). Optioneel: sluit preamp out RCA aan op versterker. Plaats het toestel in de metalen houder en klik deze vast. Sluit de accu weer aan.

Hoe koppel ik mijn Bluetooth-telefoon met de autoradio?

Zorg dat geen ander Bluetooth-apparaat is verbonden. Druk lang op de SOUND-knop (circa 6 seconden) om het koppelen te starten. Selecteer 'Dayton' op uw telefoon en voer pincode 0000 in. Na succesvolle koppeling verschijnt 'PAIR OK'.

Kan ik muziek afspelen via USB of SD-kaart?

Ja, de radio ondersteunt MP3, WMA en OGG-bestanden. Steek een USB-stick of SD/MMC-kaart (tot 2 GB, geformatteerd als FAT16/FAT32) in de daarvoor bestemde poort/sleuf. Het afspelen start automatisch.

Hoe stel ik de klok in op de VDO Dayton TR7327B?

Druk lang op de SRC-knop om het SAM-menu te openen. Navigeer naar 'CLOCK'. Kies 'CLOCK ON' voor handmatig instellen of 'RDS CLOCK' voor automatische synchronisatie. Bij handmatig instellen selecteer vervolgens 'CLOCK FORMAT' (12H/24H) en pas uren/minuten aan met de draaiknop.

Waarom werkt de radio niet en is er geen stroom?

Controleer of het contactslot op 'ACC' staat. Vervang de zekering (15A) indien doorgebrand. Controleer ook de aansluiting van de voeding (connector A, pin A4 en A7). Als het probleem aanhoudt, reset het toestel met de resetknop.

Hoe kan ik verkeersinformatie (TA) inschakelen?

Druk kort op de TA-knop om de TA-functie te activeren. Het symbool 'TA' verschijnt op het display. Als er een verkeersbericht is, wordt dit automatisch afgespeeld. U kunt het TA-volume vooraf instellen in het SAM-menu.

Wat moet ik doen als het frontpaneel niet goed vastklikt?

Verwijder het frontpaneel door op REL te drukken en het naar links te schuiven. Reinig de contacten op het paneel en de hoofdunit met een wattenstaafje en alcohol. Plaats het paneel terug door het uit te lijnen met het scharnier en stevig aan te drukken tot het klikt.

Hoe kan ik zenders opslaan op de autoradio?

Stem af op de gewenste zender (handmatig of automatisch). Houd een van de zes voorkeuze-toetsen (1-6) lang ingedrukt tot de frequentie verschijnt bij het nummer. Herhaal voor andere zenders. U kunt ook de AST-knop gebruiken om automatisch de zes sterkste zenders op te slaan.

Ondersteunt de radio afspelen van WMA-bestanden met DRM?

Nee, de radio ondersteunt geen WMA-bestanden met DRM (Digital Rights Management). Ook WMA Professional, WMA Lossless en WMA Voice worden niet ondersteund. Gebruik standaard WMA-bestanden zonder beveiliging.

Hoe kan ik de radio resetten naar fabrieksinstellingen?

Gebruik een dun voorwerp (bijv. paperclip) om de RESET-knop in te drukken. Dit wist alle opgeslagen gegevens, inclusief voorkeuzezenders en Bluetooth-koppelingen. Reset alleen als het toestel niet goed functioneert.

GEBRUIKSAANWIJZING TR7327B VDO DAYTON

Wij danken u voor de aankoop van dit product, dat volgens de hoogste normen is ontworpen en vervaardigd en aan strenge tests is onderworpen. Neem deze handleiding grondig door zodat u het product goed leert kennen. Gebruik dit product voor de doeleinden waarvoor het bestemd is, en bewaar deze handleiding in uw wagen voor toekomstige raadpleging.

Milieu

Deze handleiding is gedrukt op chloorvrij papier dat geschikt is voor recycling.

Preventief Onderhoud

Voor een goede aansluiting van het apparaat en het afneembare front, raden wij u aan de connectoren regelmatig schoon te maken met een wattenstaafje met een beetje reinigingsvloeistof of alcohol.

1. De volgende suggesties helpen u zorg dragen voor het product zodat u er nog jaren van kunt genieten.
2. Hou het product droog indien het nat wordt, droog het onmiddellijk af. Vloeistoffen kunnen mineralen bevatten die de elektronische circuits corroderen.
3. Hou het product uit de buurt van stof en vuil. Dat kan de componenten vroegtijdig verslijten.Hanteer het product met zorg. Als u het laat vallen kunnen de interne circuits beschadigd worden en kan het toestel defect raken.
4. Wrijf het product af en toe schoon met een vochtige doek. Zo houdt u het als nieuw. Gebruiken geen agressieve schoonmaakmiddelen om het product te reinigen.
5. Gebruik en bewaar het product alleen in een omgeving met normale temperaturen. Hoge temperaturen kunnen de levensduur van elektronische apparatuur verkorten en plastic componenten laten krommen of smelten.

Preventief Onderhoud 67

(Richtlijn 2006/66/EG) ......69

Naleving van de Europese normen .....69

Diefstalbeveiliging....69

INFORMATIE OVER FUNCTIES ....70

Aansluiting in voertuigen uitgerust met standaard ISO-connectors....72

Aansluiting in voertuigen zonder standaard ISO-connectors....72

Voorbereiding 72

Connectors (afb. H, I en J) .....72

Connector A (afbeelding H) .....72

Connector B (afbeelding I)....72

Preamp Out (afbeelding J) ....73

BEVESTIGEN 73

Metalen Slede (afb. F)....73

Aansluiten van de Hoofdunit (afb. J) .....73

Monteren van de Hoofdunit (afb. F en G) 73

Montage aan de Voorkant (DIN-sleuf - afb. F)....73

Montage aan de Achterkant (JIN-sleuf - afb. G) 73

Verwijderen van de Hoofdunit (afb. K)_73

Vervangen van de zekering (afb. J) _73

Ontstoring....73

VEILIGHEID 74

Afnemen Frontpaneel (afb. L - N) .....74

Inbrengen frontpaneel 74

FRONTPANEEL EN AFSTANDS-

BEDIENING....75

Selecteren van Geluidsbron 79

GELUID 79

SOUND Menu....79

Mute (geluid uit)....79

Balans....79

RADIO....80

Algemeen 80

Kiezen van een golflengte 80

Selecteer een zender ....80

Automatisch zenderzoeken 80

Manueel Zoeken 80

Opslaan van een zender ....80

Auto Store (AST) 80

Manueel Opslaan 80

RADIO DATA SYSTEM (RDS)......80

Weergave Zendernaam (PS)_80

Verkeersprogramma (TP) en

Verkeersinformatie (TA)......80

Vooraf instellen van het TA Volume ......81

TA Activering / Desactivering 81

TA onderbreken 81

Programmatype (PTY)......81

PTY Activering / Desactivering 81

Zoeken naar een Programmatype 81

RDS Regionalisering 81

ALARM Meldingen (PTY) 81

USB EN SD/MMC BEDIENING .....81

Algemeen 81

Auto-Play 81

USB en SD/MMC BEDIENING 81

Selecteren van een Folder ....82

Selecteer een Nummer....82

Een nummer Snel Vooruit of Snel

Achteruit Spoelen 82

Scanfunctie....82

Herhaalfunctie 82

Random (RND) Functie....82

Afspelen en Pauze Functie....82

TA / NEWS Onderbreking......82

Oproep aannemen....83

Oproep weigeren....83

Oproep beeindigen 83

Muziek Streaming 83

AUX bediening....83

Display modus....83

SPECIALE FUNCTIES83

Klok....83

SOFTWARE ACCESS MENU (SAM) .....84

PROBLEMEN OPLOSSEN86

ALGEMENE INFORMATIE

Disclaimer

Ontwerp en specifi caties uit deze gebruiksaanwijzing kunnen zonder voorafgaande kennisgeving worden gewijzigd.

VDO Dayton aanvaardt geen verantwoordelijkheid voor gegevensverlies op uw opslagkaarten en/of USB-toestellen indien de gegevens verloren gaan bij gebruik van dit toestel.

Recyclage van batterijen en accu's (Richtlijn 2006/66/EG)

In tal van landen is het verboden om lege batterijen met het gewone huisvuil weg te werpen. Kijk na welke regels er in uw woonplaats gelden met betrekking tot het weggooien van gebruikte batterijen. Let erop dat beschadigde en lekkende batterijen op een degelijke wijze worden gerecycleerd.

Naleving van de Europese normen

Hierbij verklaart Siemens VDO Trading GmbH dat dit toestel voldoet aan de hoofdvereisten en andere relevante bepalingen van Richtlijn 1999/5/EG.De Verklaring van Overeenstemming is op verzoek op het volgende adres verkrijgbaar:

Siemens VDO Trading GmbH, Kruppstraße 105, 60388 Frankfurt am Main, Duitsla

Diefstalbeveiliging

Om diefstal te voorkomen, kan het frontpaneel van het toestel verwijderd worden en in de beschermhoes worden bewaard.

• Belangrijk:Gebruik geen kracht of grijp het scherm en de knoppen niet te hard vast wanneer u het frontpaneel verwijdert of aanbrengt.
• Stel het frontpaneel niet bloot aan hevige schokken.
• Berg het frontpaneel op uit de buurt van zonlicht en hoge temperaturen.

INFORMATIE OVER FUNCTIES

Tal van VHF-zenders zenden RDS (Radio Data System) informatie uit. Deze radio evalueert de RDS-boodschap en biedt de volgende voorde- len:

• PS (Program Service name): Weergave zendernaam
• PTY (Programme TYpe): Zenderselectie via programmatype
• AF (Alternative Frequency): Automatisch zenderzoeken naar de beste alternatieve frequentie voor een heldere ontvangst
• TA (Traffi c Announcement): Verkeersinformatie over de actuele toestand van de wegen
• EON (Enhanced Other Networks): Automatische fade-in van verkeersberichten van andere zenders.
• PTY-NEWS: Infaden van berichten en nieuwsberichten

Opmerkingen over MP3-bestanden

De volgende mp3-formaten kunnen op het toestel worden afgespeeld:

● Bestanden volgens MPEG1/2 of 2.5-Layer -3.
- Tot 999 nummers in tot 99 directories (elke bestandsnaam met 32 karakters)
- Bit rate: Dit toestel kan opnames afspe-len met bitrates van 32 kbps tot 320 kbps, constante of wisselende bit rate (VBR). De geluidskwaliteit van MP3-bestanden wordt beter naarmate de bitrate stijgt. Om van een zekere geluidskwaliteit te kunnen genieten raden we het gebruik aan van dragers met een bitrate van minstens 128 kbps.

- Weergave ID3 tag: ID3 tag V1 en ID3 tag V2. MP3-nummers kunnen extra informatie bevatten zoals de namen van artiesten, nummers en albums (ID3 tags met niet meer dan 32 karakters). Andere karakters dan hoofd/ kleine letters ("Aa tot Zz") en underscore ("_") worden mogelijk niet goed weergegeven. Mogelijk speelt het toesel niet het eerste nummer af zoals u het op het opslagmedium hebt gezet.

- Wanneer een nummer met variabele bitrate wordt afgespeeld, wordt de verstreken speeltijd in het weergavevenster mogelijk onjuist weergegeven.

- Er is geen compatibiliteit met "m3u" play list.

- Er is geen compatibiliteit met MP3i (MP3 interactive) of mp3 PRO formaten.

- Het MP3-symbol wordt op het scherm weergegeven als een MP3 wordt afgespeeld.

Opmerkingen over WMA-bestanden

WMA is de afkorting voor Windows Media® Audio en verwijst naar de audiocompressietechnologie ontwikkeld door Microsoft Corporation. Microsoft®, Windows Media en het Windows® logo zijn handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

• Dit toestel speelt mogelijk niet alle types versleutelde WMA-bestanden af, afhankelijk van de toepassing die werd gebruikt om de bestanden te versleutelen.
• Er kan een lichte vertraging optreden wanneer gestart wordt met het afspelen van WMA-bestanden versleuteld met beeldgegevens.
• Mogelijk geeft het toestel foldernamen langer dan 32 karakters niet goed weer. Het toestel zal WMA-data versleuteld door middel van Windows Media Player versie 11 of lager afspelen. Bepaalde bestanden die versleuteld werden met recentere versies worden mogelijk niet afgespeeld.
• Bit rate: Dit toestel kan opnames afspe- len met bitrates van 32 kbps tot 320 kbps, constante of wisselende bit rate (VBR). De geluidskwaliteit van WMA-bestanden wordt beter naarmate de bitrate stijgt. Om van een zekere geluidskwaliteit te kunnen genieten raden we het gebruik aan van schijfjes met een bitrate van minstens 128 kbps.
• Het toestel ondersteunt geen WMA-bestanden in WMA Professional, WMA Lossless, WMA Voice format of WMA met DRM.

Opmerkingen over OGG-bestanden

De volgende OGG-bestanden worden door deze hoofdunit ondersteund:

● Bestanden volgens Vorbis I specifi caties.
- Tot 999 nummers in tot 99 directories (elke bestandsnaam met 32 karakters)
- Bit rate: Maximum 192 kbit/s bij codering. De geluidskwaliteit van OGG-bestanden verbetert naarmate de bitrate stijgt. Dit toestel kan opnames afspelen met bitrates van 8 kbps tot 192 kbps.
- Textweergave: *0.60 + 1em formaat (Vorbis I). OGG-informatie kan informatie bevatten zoals titel, artiest, track-nummer, albumnaam, versie, enz. Enkel cijfers ("0 tot 9"), hoofd/ kleine letters ("Aa tot Zz") en underscore ("_") kunnen worden weergegeven.
- Mogelijk speelt het toestel niet het eerste nummer af zoals u het op de drager heeft opgeslagen.

- Als OGG-bestanden worden afgespeeld, wordt de verstreken speeltijd in het weergavevenster mogelijk onjuist weergegeven. Dit toestel speelt bestanden met de extensie (.mp3, .wma of .ogg) af als een MP3/WMA/OGG bestand. Om fouten te vermijden, mag u deze extensies niet gebruiken voor andere dan MP3/WMA/OGG-bestanden.

Opmerkingen over Folders

• De subfolders worden als folders in de geselecteerde folder weergegeven.
• Het toestel kent de volgorde voor het afspe- len van de folders automatisch toe.
• Folders zonder mp3/WMA bestanden worden automatisch overgeslagen.

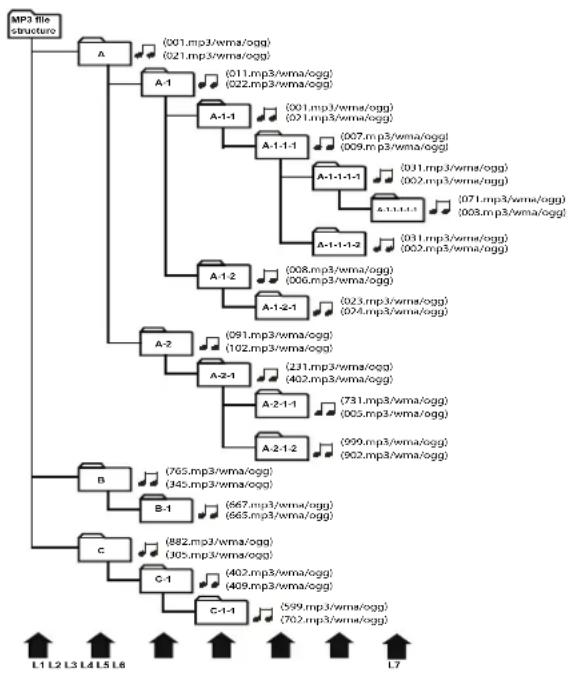

• Hieronder wordt een weergave van een Drager met MP3/WMA/OGG bestanden gegeven. De subfolders worden als folders in de huidige geselecteerde folder weergegeven.

Het voorbeeld hierboven toont een directorystructuur.

Opmerkingen over SD/MMC

Het toestel biedt ondersteuning voor de volgen-de SD of MMC kaarten die een van de hieronder afgebeelde merktekens dragen.

• Het toestel ondersteunt geheugenkaarten met tot 2GB geheugen en ondersteunt geen SD-HC (4GB en meer).
• Dit toestel speelt mogelijk niet alle SD cards met vergrendelingsfunctie af.

- Het toestel kan mogelijk bepaalde mini-SD of micro-SD kaarten met adapters niet lezen.

Belangrijke opmerking: Dit toestel kan geen 100% compatibiliteit en leesbaarheid van alle USB-toestellen garanderen.

- Het toestel werd getest met de volgende merken:

→ SD card (SanDisk, Kingston & Toshiba)
→ Mini-SD (Toshiba & Kingston)
→ Micro-SD (Toshiba & Kingston)
→ MMCMobile card (Kingston)

- Het toestel ondersteunt alleen geheugenkaarten geformatteerd in FAT16 of FAT32. Geheugenkaarten geformatteerd in NTFS bestandsformaat worden mogelijk niet correct gelezen.

- Na het inbrengen van de kaart in de juiste sleuf zal het toestel nummers opgenomen in mp3-, WMA- of OGG-formaat automatisch afspelen.

Opmerkingen over USB

Het toestel ondersteunt de meeste passieve USB geheugensticks en USB muziekspelers op batterijen.

• Het toestel ondersteunt USB-toestellen met tot 2 GB geheugen.
• Het toestel leest mogelijk niet bepaalde USB-toestellen met meer dan 2 GB of bepaalde USB-muziekspelers op batterijen. Draagbare harde schijven worden niet ondersteund. Deze hoofdunit kan tot 999 nummers weergeven, afhankelijk van de opslagcapaciteit van het USB-toestel.
• Het toestel ondersteunt USB met specifi - caties van versie 1.1. USB-toestellen die beantwoorden aan de USB standaar 2.0 of hoger zijn meestal omgekeerd compatibel.

Belangrijke opmerking: Dit toestel kan geen 100% compatibiliteit en leesbaarheid van alle USB-toestellen garanderen.

- Het toestel werd getest met de volgende merken:

→ Kingston

- ToshibaSandiskHet toestel ondersteunt alleen USB-toestellen geformatteerd in FAT16 of FAT32. USB-toestellen geformatteerd in NTFS bestandsformaat worden mogelijk niet correct gelezen.

Bluetooth®

Bluetooth is een draadloze radiocommunicatietechnologie voor verbindingen op korte afstand, hoofdzakelijk gebruikt voor mobiele telefoons, palmcomputers en andere toestellen.

• Het Bluetooth woord, merk en logo's zijn eigendom van Bluetooth SIG, Inc. en elk gebruik van dat merk is onderhevig aan licenties. Overige handelsmerken en -namen zijn eigendom van hun respectieve eigenaars.
• Bluetooth gebruikt de 2.4 GHz frequentie en verstuurt geluid en gegevens aan snelheden tot 1 megabit per seconde in een straal van ongeveer 10 m (ongeveer 30 voet).
• Het toestel ondersteunt het Handset Profi le (HSP), Handsfree Profi le (HFP) en Advanced Audio Distribution Profi le (A2DP).
• Het toestel werd getest en gecertifi ceerd door het Bluetooth Qualifi cation Program (BQP) voor conformiteit aan de Bluetooth normen. Ga voor meer informatie naar de Bluetooth website (http://www.bluetooth.com/Bluetooth/Connect/Products/) voor de BQP nomenclatuur.

INBOUW

Gebruik de meegeleverde inbouwsleuf om het toesteld stevig in het dashboard te monteren. Maak daarbij enkel gebruik van de meegeleverde schroeven. Bewaar de overschot van de inbouwapparatuur voor verder gebruik. Als er bij de inbouw dient geboord te worden of als er andere wijzigingen aan het voertuig nodig zijn, neem contact op met uw dichtstbijzijnde dealer. Dit toestel is bedoeld voor inbouw in de radior- uimte met DIN-afmetingen in het dashboard.

Verbinding

Aansluiting in voertuigen uitgerust met standaard ISO-connectors

- Het toestel kan zonder voorbereidingen in voertuigen uitgerust met ISO-connectors worden ingebouwd. Bepaalde signalen dienen echter aangepast te worden of op de ISO-connectors aangesloten.

Aansluiting in voertuigen zonder standaard ISO-connectors

- Voor voertuigen met andere aansluitingen, vraagt u aan uw dealer een adapterkabel. Indien er geen kabel voor uw voertuig beschikbaar is, verbindt u het toestel zoals beschreven in de paragraaf "Connectors".

Voorbereiding

Het toestel moet op een 12V gelijkstroom boordnet met een negatieve aarding (voertuigchassis) worden aangesloten.

Waarschuwing: Een installatie die niet aan deze eisen voldoet kan defecten, schade of brand veroorzaken!

- Ontkoppel de negatieve pool van de accu tot het toestel veilig werd ingebouwd en aangesloten om het risico op kortsluiting tijdens montage te vermijden.

Connectors (afb. H, I en J)

Connector A (afbeelding H)

• A4: Aansluiten op een geschakelde 12 V-voeding (in-/uitgeschakeld door het contactslot)
• A5: Sluit pin A5 aan op de voeding voor een elektronische antenne of de bedieningskabel voor het relais van een automatische motorantenne. Gebruik deze aansluiting niet voor de voedingsdraad van de antennemotor.
• (optioneel) A6: Sluit aan op de kabel voor de dashboardverlichting van de wagen.
• A7: Aansluiten op een permanente 12 V-voeding. Dit is de hoofdvoeding. Deze verbinding moet geschikt zijn voor een stroom van tot 15A.
• A8: Aansluiten op aarde/grond (voertuigchassis of minpool accu).

Pen Signaal Pen Signaal

[A1] - [A5] Antennebediening

[A2] - [A6] Controlelamp

[A3] - [A7] Accu

[A4] Contact [A8] Aarde

Connector B (afbeelding I)

Connector voor luidsprekerbedrading (gebruik enkel 4 ohm luidsprekers). Koppel geen enkele voedingsdraad van de luidsprekers aan de aardingsdraad of rechtstreeks aan een booster/versterker zonder high level input of via een externe fader! U kunt de voedingsdraden van de luidsprekers rechtstreeks aan een versterker met een high level input koppelen. De koppeling wordt in de volgende tabel aangeduid.

Kant & pol.	Pin voorluidsprekers	Pin luidsprekers achter
Links (+) [B5] [B7]
Links (-) [B6] [B8]
Rechts (+) [B3] [B1]
Rechts (-) [B4] [B2]

Preamp Out (afbeelding J)

Sluit een eindversterker met 2 of 4 extra luid-sprekers op dit apparaat aan met de RCA-kabel (zie de sticker voor de connectie)

• Rode RCA-plug naar rechter kanaal
• Witte RCA-plug naar linker kanaal.

BEVESTIGEN

Metalen Slede (afb. F)

Schuif de metalen houder in het dashboard. Voor een optimale werking van het toestel dient de metalen houder in horizontale stand geplaatst te worden (tussen - 10° en + 30°). Bevestig de houder met behulp van een schroevendraaier.

Aansluiten van de Hoofdunit (afb. J)

• Zorg ervoor dat de accu is afgekoppeld.
• Steek connector A van de stroomtoevoer in contrastekker A.
• Sluit voedingsconnector B' aan op bus B.
• (Optioneel) Vebind het preamp out RCA-paar met de contacten van de versterker (indien aanwezig) door middel van een paar mannelijke-RCA draden (niet meegeleverd).
• Steek de antenneplug in de antenne-contrastekker (een goede ontvangst is enkel mogelijk met een goede antenne). Raadpleeg uw dealer indien een antenneadapter vereist is.

Monteren van de Hoofdunit (afb. F en G)

Dit toestel kan goed geïnstalleerd worden via montage aan de voorkant (meest gebruikelijk) en/of montage aan de achterkant.

Montage aan de Voorkant (DIN-sleuf - afb. F)

• Schuif het toestel zó ver in de metalen houder dat de veren aan weerszijden van het apparaat in de openingen van de houder klikken.
• Sluit daarna de minpool van de accu weer aan.

Montage aan de Achterkant (JIN-sleuf - afb. G)

• Verwijder aan de voorzijde van het apparaat het frame.
• Breng het toestel in via de achterkant van het dashboard tot de beugels aan weerskanten over de schroefgaten passen.
• Schroef beide zijden van uw toestel met M5 x 6 mm max. lengte schroeven vast (raadpleeg uw dealer voor deze items).
• Bevestig het frame aan de voorzijde opnieuw.
• Sluit tenslotte de minpool van de accu weer aan.

Verwijderen van de Hoofdunit (afb. K)

• Druk op de REL knop en verwijder het frontpaneel.
• Steek beide demontagesleutels in de gaten aan de voorzijde van het apparaat totdat ze vastklikken.
• Druk de twee klemmen op de zijkant naar binnen tot ze uitklikken.
• Trek het toestel uit.

Vervangen van de zekering (afb. J)

• Vervang de zekering door een steekzekering van 15A.
• Gebruik geen zekering van een ander type of waarde omdat het apparaat dan niet goed beschermd is. Als u deze richtlijn niet in acht neemt, kan het apparaat beschadigd raken en komt de garantie te vervallen.

Ontstoring

- De meeste moderne auto's zijn voldoende ontstoord. Veroorzaakt uw voertuig toch storing, raadpleeg dan uw dealer.

Afnemen Frontpaneel (afb. L - N)

1. Press the REL button, to release the front.
2. Druk het frontpaneel een beetje naar links en trek het frontpaneel naar u toe.
3. Neem het afneembare front mee wanneer u het voertuig verlaat.
4. Bewaar het front in zijn beschermhoes.

Inbrengen frontpaneel

1. Neem het front uit zijn beschermhoes.
2. Lijn het front uit met het scharnier aan de linkerzijde van de hoofdunit.
3. Druk het frontpaneel een beetje naar links en steek het front in de hoofdunit tot dit in positie klikt.
4. Sluit het front tot het vastklikt.

FRONTPANEEL EN AFSTANDSBEDIENING

Zie afbeeldingen A en B.
Hoofdeen-heid	Afstands-bediening	Actie Tuner USB en SD/MMC Bluetooth SAM, SOUND
(1)REL	- SP Frontpaneel losmaken
(2)---	(2)MUTE	SP Mute
	(1)ID	LP In/Uitschakelen
	(11)-	CCW/SP Volume verlagen Volume verlagen	Voorgaande optie kiezen (voor huidig menu-item)
	(10)+	CCW/SP Volume verhogen Volume verhogen	Volgende optie kiezen (voor huidig menu-item)
(3)TA AF	-	SP Activeren / Desactiveren Verkeersberichten	Scan/Sound menu verlaten
		LP Activeren / Desactiveren Alternatieve Frequentie
(4)	(3)DISP	SP Om de radioweergavemodus te selecteren n.v.t.
(5)	-	- SD en MMC kaartsleuf
(6)LCD dis-play	-	- LCD voor weergave alle informatie
(7)	(7)	SP Oproep aannemen
		LP Oproep doorverbinden
(8)	(8)	SP - - Oproep wei-geren
		LP - - Oproep beein-digen
(9)	-	- Beschermkapje, om de SD/MMC sleuf en de USB-connector te beschermen
Hoofdeen-heid	Afstands-bediening	Actie Tuner USB en SD/MMC Bluetooth SAM, SOUND
(10)	(9)	SP	Volgende zender zoeken (PTY modus: start zenderzoeken naar hogere frequenties)	Nummer fast-forward (continu indrukken)	Volgend num-mer selec-teren (A2DP modus)	Scan/Sound menu verlaten
		LP Manual Tune up
(11)	(10)	SP	Vorige zender zoeken (PTY modus: start zenderzoeken naar lagere fre-quenties)	Nummer fast-rewind (continu indrukken)	Vorig nummer selecteren (A2DP mo-dus)	Scan/Sound menu verlaten
		LP	Manueel Zoeken neer
(12)	(4)	SP	Invoerbron wijzigen			In SOURCE menu: Overschakelen tussen radiobronnen
		LP	SAM menu openen			In SAM menu: Volgend menu-item kiezen
(13)	(11)	SP	Ga naar volgende preset	Vorige folder se-lecteren	Volgend num-mer kiezen(A2DP mo-dus)	Volgend menu-item kiezenGeluid: n.v.t.
		LP
(14)	(12)[FOLDER]	SP	Ga naar vorige preset	Vorige folder se-lecteren	Vorig nummer selecteren(A2DP mo-dus)	Vorig menu-item kiezenGeluid: n.v.t.
		LP
(15)USB	-- Type A USB connector
(16)	(18)	SP	Selecteer voorkeu-zezender 6		(n.v.t.)	In SAM: SAM modus verlatenGELUID: n.v.t.
		LP	Sla huidige zender als voorkeuzezen-der 6 op
(17)	(17)	SP	Selecteer voorkeu-zezender 5		(n.v.t.)	In SAM: SAM modus verlatenGELUID: n.v.t.
		LP	Sla huidige zender als voorkeuzezen-der 5 op
(18)RND	(16)[X3Z8]	SP	Selecteer voorkeu-zezender 4	RANDOM modus aan/uit	(n.v.t.)	RND: afhankelijk van de gekozen bron
		LP	Sla huidige zender als voorkeuzezen-der 4 op
(19)SCN3	(15)	SP	Selecteer voorkeu-zezender 3	SCAN modus aan/uit	(n.v.t.)	SCN: afhankelijk van de gekozen bron
		LP	Sla huidige zender als voorkeuzezen-der 3 op
(20)RPT2	(14)	SP	Selecteer voorkeu-zezender 2	REPEAT modus aan/uit	(n.v.t.)	RPT: afhankelijk van de gekozen bron
		LP	Sla huidige zender als voorkeuzezen-der 2 op
(21)▶II1	(13)	SP	Selecteer voorkeu-zezender 1	Overschakelen tussen afspelen en pauze	(n.v.t.)	SAM/SOUND menu verlatenPAUSE afhankelijk van de gekozen bron
		LP	Sla huidige zender als voorkeuzezen-der 1 op
(22)○○○	-- Locatie van interne microfoon voor beantwoorden telefoongesprek
(23)AST	-- Om Auto Store te activeren in FMT en MWT alleen n.v.t.
(24)○	- LED indicator knippert wanneer bedieningspaneel verwijderd is
(25)RESET○	- LP Om het toestel te resetten (alle opgeslagen gegevens gaan verloren)
(26)○	-- Connector, om het bedieningspaneel met de hoofdunit te verbinden
(27)SOUND	(5)	SP	Om het SOUND menu te openen			In SAM menu: SOUND menu openenIn SOUND menu: Volgend item kiezenIn SOUND menu: SOUND menu verlaten
		LP
(28)
	-	-	AUX jack, om externe toestellen te koppelen (werkt alleen wanneer AUX ingeschakeld is)
(29)	(6)
	BAND	SP	Tuner Band wij-zigen	Naar Tunermodus(n.v.t.)
	-	LP	Activeren / desactiveren zenderselectie via program-matype

Opmerking: In de tabel hieronder wordt de betekenis van de hierboven gebruikte afkortingen uitgelegd.
SP: Kort indrukken LP: Lang indrukken CCW: Linksom CW: Rechtsom
(n.v.t.) Geen Actie

Algemeen

In/Uitschakelen

Knop kort indrukken om het toestel in te schakelen.

Knop lang indrukken om het toestel uit te schakelen.

Selecteren van Geluidsbron

Uw hoofdunit werd voor weergave van verschillende geluidsbronnen ontworpen, afhankelijk van het model.

• TUNER
SD/MMC
- USB
• AUX

BLUETOOTH

Druk kort op de knop SRC om de geluidsbron te wijzigen. Indien de externe media zoals bv. een SD-kaart is ingevoerd of aangesloten, zal de overeenkomstige bron worden geopend voor selectie.

GELUID

SOUND Menu

U kunt verschillende geluidsinstellingen kiezen in het SOUND menu.

- De volgende opties zijn beschikbaar in de hieronder getoonde sequentie:Volume

DSPBassTrebleBalanceFaderLoudnessOm te navigeren in het SOUND menu:

1. Druk kort op de knop SOUND om de gewenste optie te wijzigen.
2. Draai de knop rechtsom of linksom om de optie te kiezen.

Opmerking: De hoofdunit zal het SOUND menu automatisch verlaten na 6 seconden inactiviteit.

Optie Instelling
Herhaaldelijk indrukken	(draai aan de knop)
VOLUME	Bereik tussen 0 en 31, in stappen van één.
DSP	OFF, FLAT, CLASSIC, POP, ROCK
BAS -10 tot 0 tot +10
TREBLE -10 tot 0 tot +10
BALANCE -10 tot 0 tot +10
FADER -10 tot 0 tot +10
LOUDNESS OFF, BB1, BB2, BB3

Mute (geluid uit)

Bij een ingeschakelde hoofdunit, de knop kort indrukken om het geluid uit te schakelen. Als een drager (bv. USB of SD/MMC) wordt afgespeeld, wordt het gedempt. Druk opnieuw kort op dezelfde knop om de demping op te heffen en de drager zal verder spelen.

Opmerking: Door de volumeknop op 'VOLUME 0' te zetten zal het geluid ook worden gedempt, maar indien de geselcteerde geluidsbron USB, SD / MMC is, zal de drager op de achtergrond verder blijven spelen.

Equalizer functie

Druk op de SOUND knop op de hoofdunit of de SOUND knop op de afstandsbediening om één van de geprogrammeerde geluidsstijlen te kiezen.

• Vlak
- Classic
- Pop
- Rock
- Off

Balans

Om de balans tussen de geluidsuitvoer aan de linker- en rechterkant te wijzigen.

1. De SOUND knop kort indrukken om toegang te krijgen tot de geluidsbalans (BAL).
2. Draai aan de knop om het geluidsuitvoer- peil naar de linker- en rechterluidsprekers aan te passen.

Lage tonen (enkel bij uitgeschakelde DSP)

Voor meer lage tonen.

1. De □ knop kort indrukken om toegang te krijgen tot de basregeling (BAS).
2. Draai aan de knop om de lage tonen te regelen.

Treble (enkel bij uitgeschakelde DSP)

Voor meer hoge tonen.

1. De SOUND knop kort indrukken om toegang te krijgen tot de trebleregeling (TREB).
2. Draai aan de knop om de hoge tonen te regelen.

Fader

Om het geluidsuitvoerpeil tussen de voor- en achterluidsprekers te wijzigen.

1. De SOUND knop kort indrukken om toegang te krijgen tot de Faderregeling (FAD).
2. Draai aan de ☐ knop om het geluidsuitvoer- peil naar de voor- en achterluidsprekers aan te passen.

Loudness

Voor meer hoge en lage tonen.

1. De knop kort indrukken om toegang te krijgen tot de Loudnessregeling.

2. Draai aan de knop om de laagfrequente tonen te regelen.

Ukunt kiezen uit:

→ Uit

→ BB1

→ BB2

BB3

RADIO

Algemeen

Wanneer u van geluidsbron wisselt, zal de huidige volumeinstelling van de radio in de hoofd-unit worden bewaard. Wanneer u terug naar de radio overschakelt, zal het volume op hetzelfde niveau worden ingesteld als voor de verandering van bron.

Kiezen van een golfl engte

Uw hoofunit werd voor ontvangst van de FM, MW en LW golfl engtes ontworpen.

Opmerking: De MW en LW golfl engtes zijn alleen beschikbaar indien ze in SAM zijn ingeschakeld.

• FM1

FM2

FMT

MW

MWT

• LW

Druk op de BND knop op de hoofdunit of de BAND knop op de afstandsbediening om de golfl engte in bovenstaande volgorde te wijzigen.

Selecteer een zender

Automatisch zenderzoeken

1. Druk op de knop (frequency down) of (frequency up) om een zender te zoeken. De hoofdunit zoekt omhoog of omlaag naar de volgende zender met goede ontvangst.

Manueel Zoeken

1. Druk lang op de knop (frequency up) of (frequency down) om de radiofrequentie te wijzigen (MANUAL verschijnt op het scherm). Ga door met het indrukken tot het gewenste station is geselecteerd.

Opslaan van een zender

Auto Store (AST)

1. Druk op de knop op de FMT band of MWT band en de hoofdunit zal automatisch zoeken naar de zes sterkste zenders en slaat ze automatisch op onder voorkeuzezender 1 tot 6.

Opmerking: De AST functie zal alleen werken in Tuner modus, zoniet zal er in andere modussen niets gebeuren.

Manueel Opslaan

1. Druk kort op de knop de hoofdunit of de knop op de afstandsbediening om de gewenste radioband – FM1, FM2, FMT, MW1, MWT of LW te selecteren.

2. Stem af op de gewenste radiozender.

3. Druk lang op één van de zes voorkeuzezenderkneppen om de huidige zender op te slaan.

Het cijfer (van een voorkeuzezender) wordt naast de radiofrequentie weergegeven. Voor elke band kunt u tot zes zenders opslaan.

Opmerking: Elk station dat eerder onder dit voorkeuzezendernummer was geprogrammeerd, wordt vervangen door de nieuwe zender.

RADIO DATA SYSTEM (RDS)

Deze functie is enkel met FM beschikbaar. Tal van FM-zenders zenden RDS informatie uit. De voordelen van RDS zijn legio en hebben bij dit toestel de volgende toepassingen gekregen:

Weergave Zendernaam (PS)

In plaats van de frequentie wordt de naam van de zender getoond.

Het toestel controleert doorlopend een lijst met alternatieve frequenties (AF) voor het desbetreffende radiostation en kiest daaruit automatisch de beste frequentie.

Opmerking: U kunt AF uitschakelen als u deze functie niet nodig hebt.

1. Druk lang op de TA knop om de AF functie in- en uit te schakelen. Wanneer AF is geselecteerd verschijnt het symbool "AF" op het scherm.

Verkeersprogramma (TP) en Verkeersinformatie (TA)

U kunt de TA modus activeren (ook de TP) om meldingen die met verkeersonderwerpen samenhangen altijd weer te geven, zelfs als u naar de radio luistert. Deze functie is beschikbaar met RDS ingeschakeld.

Vooraf instellen van het TA Volume

Met deze optie wordt het volume voor Verkeers-informatie vast ingesteld.

1. Druk lang op de SRC knop om in het SAM menu te gaan. Het eerste item op het menu is de instelling voor het TA volume.
2. Druk op de of knop om de TA volumeoptie te kiezen.
3. Draai de knop rechtsom om het volume "hoger" te zetten en linksom voor "lager", afhankelijk van uw behoeften.

TA Activering / Desactivering

knop kort indrukken om TP zoeken in / uit te schakelen. De aanduiding "TP" in het display zal de beschikbaarheid van een TP station weergeven. Wanneer de radio op een TP zender wordt afgestemd, zal het "TP" icoontje op het display niet langer knipperen.

TA onderbreken

Als u niet langer naar een bepaald verkeersbericht wilt luisteren, kunt u dit onderbreken zonder de TA modus uit te schakelen.

1. Druk één keer op de knop TA AF, het toestel keert terug naar zijn vorige functie.

Programmatype (PTY)

Deze functie is enkel beschikbaar met FM. U kunt zender selecteren op programmatype. Er is een codelijst met tot 28 vooraf gedefi nieerde programmatypes - bv. (in Europa): PTY1 Nieuws, PTY6 Drama, PTY11 Rockmuziek.

Om de modus van de PTY te wijzigen, moet u de instelling ervan in de SAM wijzigen.

1. Selecteer 'PTY' in SAM.

2. Draai de knop rechtsom of linksom om de PTY instelling te kiezen.

Opmerking: Door het instellen van het 'PTY' menu-item op'NEWS INT' zal PTY-NEWS worden onderbroken wanneer er NIEUWS binnenkomt.

Zoeken naar een Programmatype

1. Knop Kort indrukken om de PTY functie in te schakelen.
2. Druk kort op ofwel de knop om PTY-zenders te zoeken.

RDS Regionalisering

Om de manier waarop dit toestel reageert op de atmosferische omstandigheid die de kwaliteit van de radiozenders beïnvloeden, te wijzigen, moet u de instelling ervan in de SAM wijzigen.

1. Kies 'REG-ON' in SAM.

2. Draai de knop rechtsom of linksom om de REG instelling te kiezen.

Dit toestel ontvangt automatisch alarmmeldingen. De Alarmmeldingen kunnen ofwel van de zender zelf komen of van een andere zender in het EON-netwerk van deze zender en hebben de hoogste prioriteit.

Tijdens de meldingen verschijnen op het displayafwisselend 'ALARM' en de zendernaam.

USB EN SD/MMC BEDIENING

Algemeen

Deze hoofdunit biedt u de mogelijkheid om naar digitale audio (MP3, WMA, OGG) van ofwel een USB-toestel of een SD/MMC card te luisteren. Zie de hoofdstukken 'Aantekeningen bij SD/MMC' en 'Aantekeningen bij USB' voor meer informatie over de compatibiliteit en ondersteuning van multimediakaarten en toestellen.

Opmerking: Wanneer u van geluidsbron wisselt, zal de huidige volumeinstelling van de USB-SD/MMC bron in de hoofdunit worden bewaard. Wanneer u terug naar de USB-SD/MMC bron overschakelt, zal het volume op hetzelfde niveau worden ingesteld als voor de verandering van bron.

1. Steek het USB-toestel zoals afgebeeld in deze illustratie (E) in de unit.

Auto-Play

U kunt gebruik maken van een SD of MMC card of een USB-apparaat om muziekbestanden af te spelen.

1. Bij een uitgeschakelde hoofdunit, de knop kort indrukken om het toestel in te schakelen.
2. Steek de kaart of het apparaat in de respectieve SD/MMC kaartsleuf of USB-poort.

Belangrijke opmerking: Wanneer kaart of apparaat ingevoerd zijn, zullen deze automatisch worden afgespeeld, tenzij de huidige gebeurtenis (bv. verkeersmelding of ontvangst oproep) een hogere prioriteit geniet, dan wordt deze functie gedesactiveerd.

USB en SD/MMC BEDIENING

De bediening van de USB-functie en de SD/MMC-functie is:

• Folder Selectie
• Selecteren Nummer
  ● Vooruit of Snel Achteruit Spoelen
• Scan
• Repeat
• Random

Selecteren van een Folder

Druk kort op de of knop om naar het vorige of volgend bestand te gaan, vooruit of achteruit.

Selecteer een Nummer

Druk kort op de knop of om naar het volgend bestand te gaan, vooruit of achteruit.

Een nummer Snel Vooruit of Snel Achteruit Spoelen

Druk lang op de knop of om naar het nummer respectievelijk snel vooruit of snel achteruit te spoelen.

Scanfunctie

Met deze functie wordt een bestand telkens enkele seconden afgespeeld.

1. 3 knop kort indrukken om de Scan functie te kiezen.

⇒ ALL TRACKS – elk bestand wordt enkele seconden afgespeeld.

1. Druk opnieuw op de knop om de Scan functie te verlaten.

Herhaalfunctie

1. knop indrukken om de functie 'Zelfde Nummer HERHALEN' te kiezen.

⇒ Het huidige nummer wordt voortdurend herhaald.

1. Druk opnieuw op de knop om de RE-PEAT functie te verlaten.

Random (RND) Functie

1. 4 knop kort indrukken om de RANDOM functie te kiezen.

⇒ Alle nummers op het toestel worden in willekeurige volgorde afgespeeld.

1. Druk opnieuw op de 4 knop om de RANDOM functie te verlaten.

Afspelen en Pauze Functie

1. De knop kort indrukken om het huidige nummer te pauzeren.

⇒ Het nummer wordt gepauzeerd.

1. De 1 knop opnieuw indrukken om het huidige nummer verder af te spelen.

TA/ NEWS Onderbreking

Als TA en/of NEWS op ON staat, zullen berichten het afspelen van dragers onderbreken. Uw drager wordt gepauzeerd en het afspelen wordt na de onderbreking hervat.

BLUETOOTH WERKING

Algemeen

U kunt van Bluetooth gebruik maken om in uw wagen handenvrij te bellen of muziek in de luidsprekers van uw voertuig te streamen (via deze hoofdunit).

Bediening

Knop	Bluetooth status
	Inactief	Handsfree (HFP/HSP)	Music-streaming (A2DP)
	(n.v.t.)	Weigeren oproep (inko-mende oproep)	-
	n.v.t.	Beantwoorden oproep (inko-mende oproep)Oproep naar telefoon door-schakelen	Beantwoorden oproep (inko-mende oproep)

Koppelen

Om uw Bluetooth-toestel met deze hoofdunit te koppelen, zorgt u ervoor dat er geen toestel is dat met deze headunit aan het communiceren is.

1. BT Modus kiezen.

1. Druk de SOUND knop lang in (ongeveer 6 seconden) om het KOPPELEN van mobiele telefoon en hoofdunit te beginnent.

1. Van zodra de hoofdunit de mobiele telefoon heeft gevonden, verschijnt 'Dayton' op het scherm van de mobiele telefoon.

2. Registreer de mobiele telefoon bij dit toestel om de koppeling te voltooien. De standaard 4-cijfer pincode is '0000'.

Opmerking: Wanneer de registratie voltooid is, verschijnt 'PAIR OK' op het scherm van de hoofdunit.

Raadpleeg de gebruiksaanwijzing van de mobiele telefoon indien u problemen ondervindt bij het koppelen. Om het koppelen te annuleren, drukt u op de knop gedurende meer dan 6 seconden.

Gekoppelde Toestellen

Deze hoofdunit kan tot vijf Bluetooth-toestellen koppelen (een mix van gsm's of muziekspelers). Indien een nieuw toestel probeert verbinding te maken, zal het de plaats innemen van het eerst gebruikte toestel.

Handenvrij telefoneren

Oproep aannemen

De beltoon zal uit de autoluidsprekers weerklinken. Deze functie hangt echter af van de gebruikte telefoon.

Opmerking: Alle hieronder uitgelegde stappen kunnen ook met de afstandbediening worden uitgevoerd.

- Druk kort op de knop om de oproep te beantwoorden.

Als u tijdens een telefoongesprek op dezelfde knop drukt, zal de oproep naar de mobiele telefoon worden doorgeschakeld.

Opmerking: Deze functie hangt af van de mobiele telefoon.

Oproep weigeren

- Druk op de knop om de nkomende oproep te weigeren.

Oproep beëindigen

- Nadat u de oproep heeft beantwoord, en u wenst op te hangen, drukt u gewoon opnieuw op de knop.

Muziek Streaming

Indien uw Bluetooth-toestel reeds eerder met de hoofunit werd gekoppeld, schakelt u gewoon de Bluetooth-functie van uw muziektoestel in en het hoofdtoestel zal hierop reageren.

Opmerking: Deze functie hangt af van de gebruikte telefoon. Raadpleeg de bij uw mobiele telefoon meegeleverde handleiding.

AUX bediening

Deze hoofdunit beschikt over een AUX invoer (3.5 mm jack) aan de voorzijde voor het streamen van uw muziek afkomstig van draagbare toestellen.

1. Steek uw 3.5 mm plug (gekoppeld aan uw draagbaar toestel) in de Aux input aan de voorzijde.
2. Knop SRC GAM kort indrukken (enkele keren) tot het display "AUX" weergeeft.
3. Uw draagbaar toestel laten spelen

Display modus

Aan de hand van deze instelling kunt u de verschillende soorten informatie bekijken terwijl u luistert naar de radio of andere geluidsbronnen.

1. Druk kort op "DISP" (4) in de gewenste modus om de weergegeven informatie te wijzigen zoals in de tabel hieronder wordt getoond.

Tuner SD card, USB, AUX	Bluetooth
Zendernaam Speelduur num-mer	Informatie/tijd oproep
Frequentie Klok Klok
RDS Klok Album ID3 Identifi catie
	beller voor BT Hands free
PTY Artiest ID3 Naam van het toestel: A2DP
Titel ID3

SPECIALE FUNCTIES

Klok

U kunt de automatische update van de klok via het RDS-radiosignaal updaten of u kunt de klok handmatig instellen. De klok wordt weergegeven wanneer de hoofdunit wordt uitgezet. Als u de accu wenst te sparen, dan kunt u ook de weergave van de klok uitschakelen.

1. Selecteer 'CLOCK' in SAM.
2. Draai de knop rechtsom of linksom om de gewenste klokfuncties (RDS clock, manual clock of clock off) te kiezen.

Opmerking: Als u 'CLOCK ON' selecteert, is het menu-item 'CLOCKSET' selecteerbaar als het volgende menu-item.

Zie hoofdstuk 'SOFTWARE ACCESS MENU (SAM)' voor het aanpassen van de klok.

SOFTWARE ACCESS MENU (SAM)

Het is mogelijk om de instellingen van uw hoofdunit te personaliseren via de SAM. Dit zijn de stappen om in de SAM te navigeren:

• Druk lang op de SRC SAM knop om in het SAM menu te gaan.
• Druk kort op om het volgende SAM menu-item te selecteren; of druk kort op om het vorige SAM menu-item te selecteren.
• Draai de knop rechtsom of linksom om de gewenste optie te kiezen.
• Druk lang op de knop om het SAM te verlaten.

Opmerking: De hoofdunit zal SAM automatisch verlaten na 6 seconden inactiviteit.

Optie Instelling

of	(draai aan de knop	Gebruik
BEEP [Beep OFF, 1, 2, 3, 4]		Activeren / Desactiveren van de bevestigingstoon
KLOK [CLOCK OFF, CLOCK ON, RDS CLOCK]		Selecteer 'CLOCK RDS' om de 'RDS CLOCK' te activeren of'CLOCK ON' om de klok manueel in te stellen.Opmerking: Door het selecteren van,CLOCK OFF' wordt de klokweergave uitgezet wanneer de hoofdunit standby staat / off modus; zo verlengt u de levensduur van uw accu.
CLOCK FORMAT(indien ingeschakeld)	[24H, 12H]	1. Druk op de knop of de cijfers voor 12u/24u, uren en minuten te kiezen2. Draai aan de knop om de gekozen cijfers aan te passen.
TIME ADJUST HOURS	[00-12 of 23]	Draai aan de knop om de cijfers aan te passen.
TIME ADJUST MIN's	[00-59]	Draai aan de knop om de cijfers aan te passen.
TUNER CONFIG. [EURO, USA, ASIA] Regel de tuner op basis van regionale standaards door aan de knop te draaien.
LO/DX [LOCAL, DX]		Draai aan de knop om te kiezen tussen:LOCALDX
MW [ON, OFF]		Draai aan de knop om te kiezen tussen:ONOFF
LW[ON, OFF]		Draai aan de knop om te kiezen tussen:ONUIT
REGIONAL [ON, OFF]		Draai aan de knop om te kiezen tussen:ONUIT

Optie Instelling
of	(draai aan de knop	Gebruik
TA-VOLUME [-2, -1, 0, 1, 2]		Draai aan de knop om te kiezen tussen:
		● -2
		● -1
		● 0
		● 1
		● 2
AUX IN [ON, OFF] Draai aan de knop om te kiezen tussen:
				● ON [ABK3]
				● UIT

Optie Instelling

of	(draai aan de knop	Gebruik
PTY OFF, ON, POP M,ROCK M, EASY M,LIGHT M, CLAS-SICS, OTHER M,JAZZ, COUNTRY,NATION M, OL-DIES, FOLK M,NEWS, AFFAIRS,INFOSPORT, EDU-CATE, DRAMA,CULTURE, SCI-ENCE, VARIED,WEATHER, FINANCE, CHILDREN,SOCIAL, RELI-GION, PHONE IN,TRAVEL, LEISURE,DOCUMENT		Draai aan de knop om het gewenste programmatype te selecteren uit de verschillende Programmatypemodussen (PTY) in de lijst.

PROBLEMEN OPLOSSEN

Controleer de bedrading alvorens u deze checkist doorloopt. Indien de problemen zich blijven voordoen nadat u de lijst heeft doorlopen, dient u contact op te nemen met uw dichtstbijzijnde dealer.

Symptoom Oorzaak Oplossing

Geen stroom Voertuigcontact is niet ingeschakeld	Indien de stroombron correct is aangesloten op de accessoire-terminal van het voertuig, zet u de contactschakelaar in stand 1 of ACC
De zekering is doorgebrand Vervang de zekering
Geen geluid Volumeknop dichtgedraaid Verhoog het volume tot het gewenste niveau
De bedrading is niet correct aangesloten	Controleer de aansluitingen
Bluetooth toestel (A2DP) niet aangesloten	Opnieuw koppelen
De muziek hapert bij SD/USB Slecht contact van de USB / SD Card drive	Verwijderen en opnieuw aan-brengen en testen
De bedieningsknop werkt niet Het frontpaneel zit niet goed op de plaats	Verwijder het paneel en breng het opnieuw aan.
De contacten tussen het frontpaneel en de hoofdunit zijn vuil	Reinig de contacten met een in isopropyl alcohol gedrenkt wat- tenstaafje
De ingebouwde microcomputer werkt niet goed	Reset het toestel
De radio werkt niet De antennekabel is niet aan-gesloten	Maak de antennekabel goed vast
