Type product	Inbouwvaatwasser
Afmetingen (hxbxd)	81,5 - 86,5 x 59,6 x 55,5 cm
Gewicht	45 kg
Energieklasse	A++
Waterverbruik per cyclus	10 liter
Geluidsniveau	42 dB
Aantal couverts	13
Programma's	Intensief, Eco, Glas, Snel, Voorweken
Functies	Aqua Stop, AutoSense, Startuitstel, Half belading
Display	LED-display met resttijdindicatie
Watertoevoer	Koud water (max. 60°C)
Elektrische aansluiting	230 V, 50 Hz, 10 A
Vermogen	1900 W
Materiaal binnenbak	Roestvrij staal
Korven	2 (onder- en bovenkorf), bestekmand
Beveiliging	Anti-leksysteem, kinderslot
Onderhoud	Zelfreinigend filter, reinigingsprogramma
Reparatie	Vervangbare onderdelen zoals filter, sproeiarmen
Garantie	2 jaar

Veelgestelde vragen - D17062 ASKO

Hoe installeer ik de ASKO D17062 vaatwasser?

Zorg voor een wateraansluiting en afvoer. Sluit de toevoerslang aan op de koudwaterkraan en de afvoerslang op de sifon. Sluit het apparaat aan op het stroomnet. Gebruik de meegeleverde montagebeugels voor inbouw. Raadpleeg de installatiehandleiding voor exacte stappen.

Wat moet ik doen als de vaatwasser een foutcode F10 geeft?

Foutcode F10 duidt op een probleem met de watertoevoer. Controleer of de waterkraan open is en de toevoerslang niet geknikt is. Reinig het filter in de toevoerslang. Start het programma opnieuw. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe reinig ik het filter van de vaatwasser?

Draai het filter in de bodem van de vaatwasser los (tegen de klok in). Verwijder grof vuil onder stromend water. Maak het fijne filter schoon met een borstel. Plaats het filter terug en draag het vast met de klok mee. Doe dit maandelijks voor optimale prestaties.

Welk vaatwasmiddel moet ik gebruiken?

Gebruik een poeder, gel of tablet vaatwasmiddel dat geschikt is voor automatische dosering. Vul het bakje in de deur. Voor hard water, voeg glansspoelmiddel en zout toe. Raadpleeg de dosering op de verpakking.

Hoe start ik een programma?

Druk op de aan/uit-knop. Selecteer het gewenste programma via de programmakeuzeknop. Eventueel kunt u extra functies zoals Startuitstel instellen. Sluit de deur en druk op Start. Het lampje gaat branden tijdens de wascyclus.

Waarom wordt het servies niet goed droog?

Controleer het glansspoelmiddel en vul bij indien nodig. Gebruik de extra droogfunctie indien beschikbaar. Zorg dat het servies niet te dicht op elkaar staat. Een te lage watertemperatuur kan ook invloed hebben. Kies een programma met hogere temperatuur.

Kan ik de hoogte van de bovenkorf aanpassen?

Ja, de bovenkorf is in hoogte verstelbaar. Trek de korf eruit, til de zijkanten op en zet hem op de gewenste hoogte. Dit maakt plaats voor grotere borden in de onderkorf. Zorg dat de korf goed vastklikt.

Hoe los ik een verstopping van de afvoer op?

Schakel de vaatwasser uit en haal de stekker uit het stopcontact. Verwijder het filter en maak het schoon. Controleer de afvoerslang op knikken of verstoppingen. Gebruik een ontstopper of zuig de slang uit met een stofzuiger. Plaats alles terug en test.

Wat is de beste manier om de vaatwasser te onderhouden?

Reinig de filters maandelijks. Voer elke 3 maanden een reinigingsprogramma uit met een vaatwasser reiniger. Controleer en reinig de sproeiarmen. Houd de deurrubbers schoon. Ontkalk het apparaat indien nodig met een ontkalker.

Waar vind ik het serienummer van de ASKO D17062?

Het serienummer staat op het typeplaatje aan de zijkant van de deur of aan de binnenzijde van de deur. Het bestaat uit een reeks cijfers en letters. Dit nummer is nodig voor ondersteuning en garantie.

GEBRUIKSAANWIJZING D17062 ASKO

BESTE ASKO-KLANT! Van harte welkom bij ASKO! We hopen dat u jarenlang plezier zult hebben van uw nieuwe vaatwas- ser, die voorzien is van vele bijzondere details. Voor een optimale werking raden we u aan de handleiding door te lezen voordat u de vaatwasser in gebruik neemt.

Gebruiksaanwijzing Asko Vaatwasser D1706

GARANTIE

De garantiebepalingen staan vermeld op het garantiebewijs.

SERVICE

Voordat u een beroep doet op de servicedienst dient u eerst

"Foutzoeken" op blz. 20-22 te lezen en te controleren of u zelf het probleem kunt verhelpen.

LEES DIT EERST!

Veiligheid 4

Kinderbeveiliging 5

Onderdelen van de vaatwasser 6

Het bedieningspaneel, symbolen 8

BEGINNEN MET AFWASSEN

Voordat u begint af te wassen 9

Basiscursus 9-11

Standaardprogramma 12

Extra keuzemogelijkheden 13

Milieubewust afwassen 14

Wees voorzichtig bij het afwassen van de

volgende voorwerpen - Teer vaatwerk 15

ONDERHOUD

Onderhoud 16-17

Spoelglansmiddel 18

Zout 19

FOUTEN

Foutzoeken-Afwasresultaat 20-21

Foutzoeken-Toestel 22

OVERIGE

Gegevens i.v.m. de capaciteit 23

Beknopte handleiding 24

INSTALLATIE

Zie de installatiegids

TREFWOORDEN

Afdanking 4

Afwasprogramma 12

Afwastijd 12

Bevochtigingsmiddel, zie Spoel

Dosering 8

Energiebesparing 13

Energieverbruik 12

Extra keuzemogelijkheden 13

glansmiddel

Hardheid, zie Waterhardheid

Kalkafzettingen 16

Kinderbeveiliging 5

Kristal, zie Teer vaatwerk

Milieu 4,9,12-14

Ontharder 19

Opslag in de winter 4

Plastic, zie Teer vaatwerk

Slecht afwasresultaat 16-19

Snelgids 24

Spoelglansmiddel 18

Teer vaatwerk 15

Vaatwasmiddel 8, 10

Veiligheid 4-5

Waterhardheid 9, 18-19

Waterinstelling, zie Instellingen

Waterverbruik 12

Zilver, zie Teer vaatwerk

Zout 19

ALGEMEEN:

• Lees de gebruiksaanwijzing en hou ze bij!
• De eventuele installatie van waterleidingen, afvoeren, enz. moet aan een bekwaam vakman worden toevertrouwd.
• Gebruik de vaatwasser nooit voor iets anders dan voor hetgeen in deze gebruiksaanwijzing vermeld is.
• Belast de deur of de manden van de vaatwasser niet met andere voorwerpen dan het af te wassen servies of bestek.
• Gebruik uitsluitend afwasmiddel voor vaatwassers!
• Plaats messen en andere scherpe voorwerpen zo dat zij niemand kunnen verwonden en de vaatwasser geen schade kunnen toebrengen.
• Raak het verwarmingselement onderaan het toestel niet aan: het kan tijdens het afwassen en vooral na het afwassen erg heet zijn.

Plaats nooit servies met resten oplosmiddel in uw vaatwasser wegens ontploffingsgevaar. Servies dat as, was of smeervet bevat, mag evenmin in de vaatwasser worden afgewassen.

Plaats houten en plastic voorwerpen in de bovenste mand van het toestel, zodat ze niet op het element onderin het toestel kunnen vallen (brandgevaar).

INSTALLATIE

Zie de meegeleverde installatie-instructies.

TRANSPORT/ OPSLAG TIJDENS DE WINTER

Transporteer het toestel rechtopstaand of op de rug liggend. Indien het toestel tijdens de winter moet worden vervoerd of in onverwarmde vertrekken moet worden opgeslagen, dient u het water uit de afvoerpomp en het inlaatventiel te verwijderen.

RUKSLOT (ALLEEN BIJ VOLLEDIG GEİNTEGREERD MODEL)

Wanneer de deur geopend wordt terwijl het toestel in werking is, valt het toestel stil. Maar omdat het toestel voorzien is van een rukslot, kan het water eruit spuiten als deur snel en met een ruk geopend wordt. Open daarom de deur voorzichtig en wacht tot de sproeiarmen stil staan.

OVERLOOPBEVEILIGING

De overloopbeveiliging sluit het inlaatventiel en stelt de afvoerpomp in werking zodra het wa- terniveau in het toestel hoger is dan normaal. Wanneer deze beveiliging in werking is getre- den, draait u de kraan dicht en neemt u contact op met de leverancier van uw vaatwasser.

ONDERHOUD

Wanneer u de rand rond de deur schoonmaakt, mag u enkel een licht bevochtigde doek gebruiken. Gebruik geen sproeifles! Er zou water in het slot kunnen binnendringen, waardoor de elektrische onderdelen beschadigd kunnen raken.

VERPAKKINGSMATERIAAL

Sorteer het afval overeenkomstig de aanbevelingen van uw gemeente.

AFDANKING

Wanneer het toestel versleten is en moet worden afgedankt, moet het onmiddellijk onbruikbaar worden gemaakt. Trek de stekker uit het stopcontact en knip de leiding zo kort mogelijk af. Neem contact op met het containerpark of de

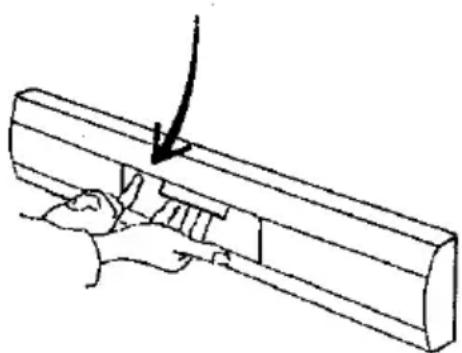

KINDERBEVEILIGING

Activeer de kinderbeveiliging, indien deze aanwezig is, door de instelknop met behulp van een schroevendraaier op te tillen en horizontaal te draaien. U vindt de instelknop links van de vergrendeling. Om de kinderbeveiliging buiten werking te stellen, draait u de instelknop terug naar de verticale stand.

Gebruik de messenbak of de messenmand voor alle lange en/of scherpe voorwerpen. Indien u geen messenbak of messenmand hebt, plaatst u de messen met de scherpe kant naar beneden in de bestekmand. reinigingsdienst van uw gemeente: deze instanties kunnen u informatie verschaffen over de juiste manier om uw vaatwasser af te danken! Het toestel is vervaardigd en gemarkeerd met het oog op recycling.

Sluit altijd de deur en start het programma meteen nadat u vaatwasmiddel hebt toegevoegd.

Hou kleine kinderen uit de buurt van de vaatwasser wanneer deze open staat. Er kunnen resten vaatwasmiddel achtergebleven zijn!

Laat nooit kleine kinderen de vaatwasser gebruiken of ermee spelen. Wees vooral voorzichtig wanneer de deur open staat.

VAATWASMIDDEL IS BIJTEND! ZORG DAT ER GEEN KINDEREN BIJ KUNNEN!

Bewaar vaatwas- en spoelglansmiddelen buiten het bereik van kinderen! Als iemand er toch van gedronken heeft, geef hem/haar dan onmiddellijk één of twee glazen melk of water te drinken. Probeer niet om hem/haar te laten braken. Waarschuw onmiddellijk een dokter. Als iemand vaatwasmiddel in de ogen gekregen heeft, spoel het oog dan overvloedig met water (ten minste gedurende 15 minuten).

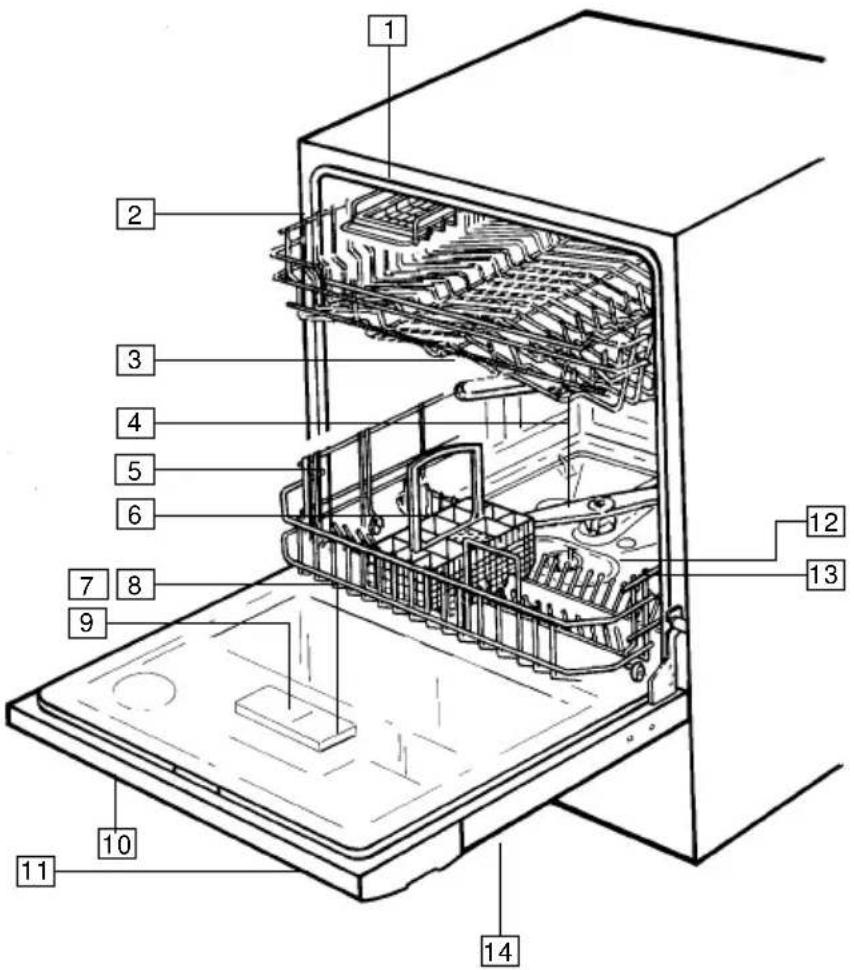

ONDERDELEN VAN DE VAATWASSER*

1. MESSENBAK
2. BOVENSTE MAND
3. LAMP
4. SPROEIARMEN
5. ONDERSTE MAND
6. BESTEKMAND
7. VULDOP SPOELGLANSMIDDEL
8. INSTELLEN VAN DE
   HOEVEELHEID
   SPOELGLANSMIDDEL
9. WASMIDDELENVAKJE
10. HOOFDSCHAKELAAR
11. PROGRAMMEERPANEEL

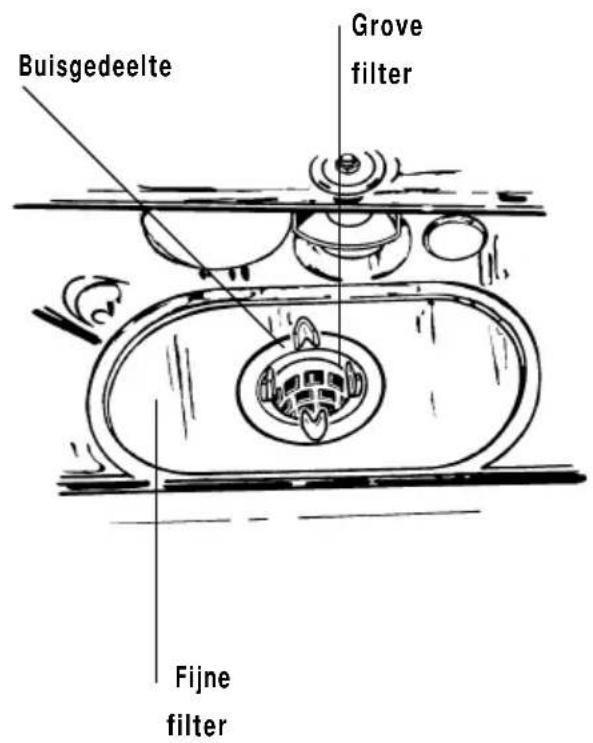

12. GROF FILTER
13. FIJN FILTER
14. TYPEPLAATJE

* Afwijkingen naargelang het model en de markt zijn mogelijk.

** Volgens standaard, EN 50242.

*** Zie het typeplaatje.

**** Zonder extra houten paneel

Bovenste mand

* Afwijkingen naargelang het model en de markt zijn mogelijk.

HET BEDIENINGSPANEEEL

1. PROGRAMMA
2. PROGRAMMAKNOP

3. TEMPERATUURKNOP

4. LAMPJE VOOR HOOFDSCHAKELAAR

5. DROGEN MET/ ZONDER VERWARMEN

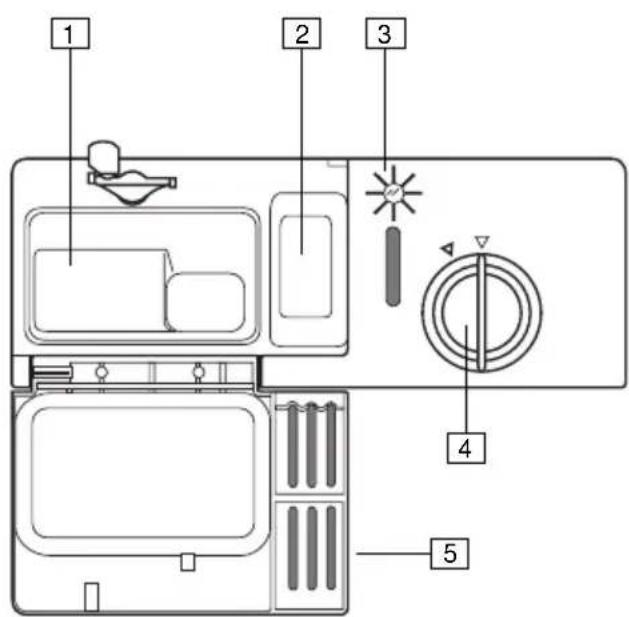

DOSERING

1. VAK VOOR HOOFDWASMIDDEL
2. VAK VOOR VOORWASMIDDEL
3. INSPECTIE-OOG VOOR SPOELGLANSMID DEL
4. DEKSEL VOOR SPOELGLANSMIDDEL
5. DEKSEL VOOR WASMIDDELVAKJE

LEES DE GEBRUIKSAANWIJZING

Lees de gebruiksaanwijzing voordat u het toestel begint te gebruiken, in het bijzonder de hoofdstukken Veiligheid, Kinderbeveiliging en Basiscursus.

WEES VOORZICHTIG MET BEPAALDE MATERIALEN

Lees het hoofdstuk "Teer vaatwerk" voordat u porselein met ongeglazuurde motieven of andere kwetsbare huisraad uit plastic, hout of kristal afwast.

CONTROLEER DE INSTELLING VAN DE DEUR

Controleer of de deur van de vaatwasser juist is ingesteld: open de deur een beetje en laat hem dan los. Blijft hij exact daar staan waar u hem hebt losgelaten? Zo niet, dan moet u de instal-

BASISCURSUS

Hier volgt een gebruiksaanwijzing die u stap voor stap leert hoe u het beste afwasresultaat kunt bereiken.

Uw vaatwasser is uitgerust met het ASKO Super Cleaning System™. Na de voorspoeling begint de hoofdwas met schoon water; daarom hoeft u de vaat niet af te spoelen voordat u het toestel aanzet.

Verwijder alleen grote etensresten en afval. Gemakkelijk en milieuvriendelijk!

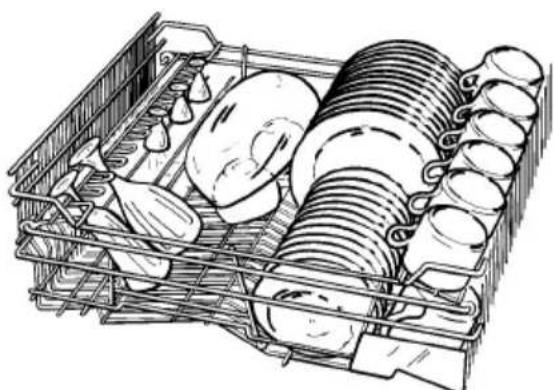

Plaats glazen, kopjes, schalen, kommen en borden in de bovenste mand. Wijnglazen worden op het schap met de gegolfde rand geplaatst en messen in de messenbak.

latie-instructies nalezen of contact opnemen met de installateur.

CONTROLEER DE HARDHEID VAN HET WATER

Bel uw waterdistributiemaatschappij en vraag naar de hardheid van het water. Dit is van belang wanneer u afwas- en spoelglansmiddel gaat doseren.

INDIEN U EEN TOESTEL MET ONTHARDER HEBT:

Wanneer u de hardheid van het water kent, stelt u de ontharder in, zie "Ontharder". Voordat u begint af te wassen, moet u ook zout toevoegen, zie het hoofdstuk "Zout".

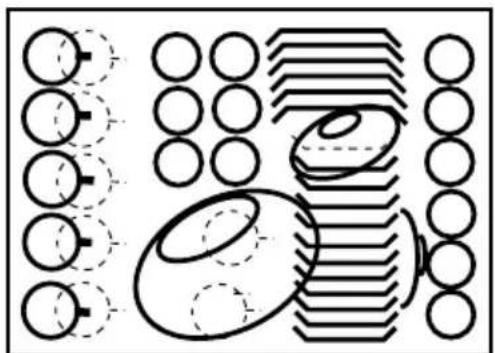

Keer alle bevuilde oppervlakken naar binnen of beneden!

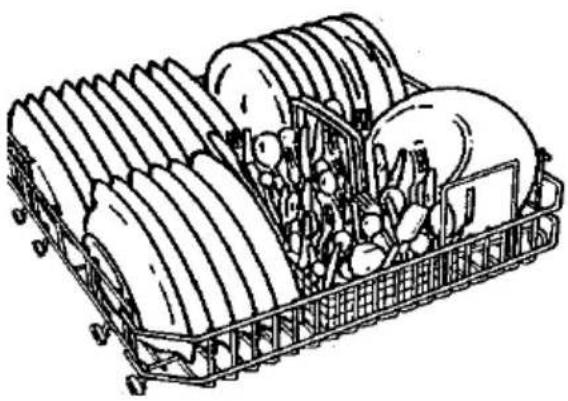

Plaats borden, schoteltjes, schalen, braadpannen en bestek (in de bestekmand) in de onderste mand. De afneembare bordenmand die bij sommige modellen aanwezig is, kan gemakkelijk verwijderd worden om plaats te maken voor grote borden, (braad)pannen enz. Hij kan bovendien in drie verschillende standen worden geplaatst.

Plaats het bestek met de heften naar beneden en zo verspreid mogelijk. Let op dat lepels niet in elkaar liggen.

Zorg dat u bestek uit verschillende materialen - bijvoorbeeld zilver en roestvrij staal - niet in hetzelfde vakje plaatst (gevaar voor vlekken).

De bestekmand heeft in het midden een opklapbaar luikje voor kleine voorwerpen of smalle opzetstukken, bijvoorbeeld van elektrische kloppers.

Plaats lang bestek en vleesmessen in de speciale messenbak indien deze aanwezig is, en anders in de bovenmand.

Zorg ervoor dat de sproeiarmen vrij kunnen bewegen.

Zie het hoofdstuk "Tere vaat" indien u kwetsbare voorwerpen wenst af te wassen.

2 VOEG HET VAATWASMIDDEL TOE.

De dosering vaatwasmiddel is afhankelijk van de hardheid van het water.

Voor de juiste dosering volgt u de instructies op die op de verpakking van het vaatwasmiddel staan. Is uw vaatwasser uitgevoerd met een waterontharder, dan doseert u o.g.v. zacht water.

Doseer het vaatwasmiddel in het daarvoor bestemde vakje. Er is een vakje voor de voorwas en een voor de hoofdwas. Zie "Dosering" (blz. 8).

Heeft u vragen over het vaatwasmiddel, neemt u dan contact op met de fabrikant van het vaatwasmiddel.

WAARSCHUWING!

Vaatwasmiddel is bijtend. Zorg dat er geen kinderen bij kunnen.

OPGELET!

Gebruik uitsluitend vaatwasmiddel bestemd voor vaatwassers.

U mag geen gewoon vaatwasmiddel gebruiken omdat de schuimvorming de juiste werking van het toestel verhindert.

3 SLUIT DE DEUR

4 KIES HET PROGRAMMA

1. Afspoelen

Kies dit programma wanneer u uitsluitend de vaat wilt afspoelen en het programma op een later tijdstip wilt vervolgen.

2. Intensief programma

Kies het intensieve programma voor een erg vuile vaat, b.v. (braad)pannen, gratineerschotels enz. Indien u het toestel hiermee niet vol krijgt, kunt u de resterende ruimte met borden enz. opvullen.

3. Normaal programma

Kies het normale programma voor een gewoon bevuilde vaat. Dit programma is bedoeld voor het reinigen van borden, schotels, kopjes, glazen, enz.

4. Licht programma

Indien de vaat niet erg vuil is, gebruikt u het lichte programma. Het is bijzonder geschikt voor glaswerk en serviesgoed dat direct na gebruik wordt schoongemaakt en daarom geen intensieve was-behandeling vereist.

Teer vaatwerk

Teer vaatwerk kunt u reinigen door het lichte programma in te schakelen. Schakel de verwarming uit wanneer u de vaat extra voorzichtig wilt reinigen. Zie ook het hoofdstuk "Opgelet bij het afwassen van de volgende voorwerpen".

5. Snel programma

Gebruik dit programma voor kopjes en glazen die direkt na gebruik worden afgewassen.

5. Spoel programma

Het spoelprogramma bestaat uit een spoeling met warm water en drogen.

6. Borden verwarmen

Dit programma gebruikt u voor het voorverwarmen van borden.

U heeft zich bedacht?

Als u van programma wilt te veranderen nadat u de vaatwasser heeft gestart, dan draait u de programmaknop naar het gewenste programma.

N.B.!

Alleen met de klok mee draaien.

U wilt nog iets in het toestel zetten?

Open de deur: het toestel zal automatisch stoppen. Plaats de voorwerpen erin, sluit de deur en het toestel gaat verder daar vanaf waar het gestopt is.

Als het toestel wordt uitgeschakeld met de hoofdschakelaar

(of bij stroomonderbreking) vóór het programma is afgelopen, gaat het programma gewoon verder wanneer de stroom opnieuw wordt ingeschakeld.

5 WANNEER DE VAAT KLAAR IS.

Wanneer het toestel klaar is met het programma, verbruikt het zeer weinig stroom. Als u de stroom volledig wilt uitschakelen, moet u de hoofdschakelaar afzetten. Draai de waterkraan dicht wanneer u het toestel gedurende een lange periode niet gaat gebruiken, bijvoorbeeld tijdens de vakantie. U kunt het droogproces versnellen door de deur op een kier te zetten zodat de stoom kan ontsnappen.

PROGRAMMA	AFSPOLEN	INTENSIEF PROGRAMMA		NORMAAL PROGRAMMA 65°		NORMAAL PROGRAMMA 55°		SNEL PROGRAMMA		BORDEN VERW.
ZO WERKT HET TOESTEL
Temperatuur	-65°	65°55°	55°55°	55°65°
Voorwas met SCS* (aantal)	-		3	2	2	1	-			-
Hoofdwas (aantal)	-		1	1	1	1	1	-			-
Spoelbeurten (aantal)	1	2	2	2	2	2	1	-
Drogen	Nee	Ja Nee	Nee Nee	Nee Ja	Ja
GEGEVENS I.V.M. HET VERBRUIK
Progr. duur in min. (ca)** 1	4		8	5	7	0	6	5	6	0	6
Energieverbruik in kWh (ca)	0,01	0,8	0,5	0,3	0,4	0,4	0,6	0,3
Progr. duur in min. (ca)** 2	4	120	95	90	80	70	45	15
Energieverbruik in kWh (ca)	0,01	2,0	1,4	1,1	1,0	0,9	0,8	0,3
Waterverbruik (liter)***	3,7	22,0	18,5	18,5	15,0	11,5	3,7

* SCS = Super Cleaning System TM.
** De tijden zoals aangegeven in de programmatabel kunnen enigszins afwijken (afhankelijk van de watertemperatuur, de spanning, enz.)
*** Voor vaatwassers met waterontharder ligt het waterverbruik ongeveer 2 liter hoger.
1 Warmwatertoevoer ca. 60°C.
2 Koudwatertoevoer ca. 15°C.

DROGEN

Als u de vaat wilt drogen zonder verwarmen, dan drukt u de knop in. Als u de knop niet indrukt, wordt de vaat gedroogd met warme lucht. U kunt het droogproces versnellen door de deur op een kier te zetten, zodat de stoom kan ontsnappen.

TEMPERATUUR

U kunt zelf de temperatuur bepalen van de hoofdwas en het spoelprogramma.

Bespaar energie door de temperatuur in te schakelen op 55 °C i.p.v. 65 °C.

WACHT MET DE VAAT TOT HET TOESTEL VOL IS Bespaar energie door het toestel pas in te schakelen wanneer hij vol is.

STEL VOOR DE VAAT EEN LAGERE TEMPERATUUR IN Indien de vaat slechts licht verontreinigd is, kunt u de temperatuur bij het intensieve en het nor- male programma verlagen tot 55°C.

IS HET TOESTEL AANGESLOTEN OP DE KOUDWATERTOEVOER?

De programma's duren langer wanneer de vaatwasser is aangesloten op de koudwatertoevoer omdat het water tijd nodig heeft om op te warmen. De langere wastijd heeft als voordeel dat de afwasprogramma's op een lagere temperatuur kunnen worden ingesteld, terwijl men toch hetzelfde afwasresultaat verkrijgt.

Indien u op een systeem voor stadsverwarming bent aangesloten, is het voor u evenwel goedkoper de vaatwasser op de warmwatertoevoer aan te sluiten.

KIES EEN PROGRAMMA ZONDER DROGEN

Indien u het intensieve of het normale programma zonder drogen kiest, droogt het toestel de vaat enkel met de ventilator. U krijgt een beter droogresultaat als u na afloop van het programma de deur op een kier zet.

SPOEL NIET AF VOORDAT U DE VAAT DOET

Dankzij het Super Cleaning System™ hoeft u de vaat niet onder stromend water af te spoelen voordat u hem in het toestel stopt. Het toestel start de hoofdwas altijd met schoon water en een schoon toestel.

KIES EEN MILIEUVRIENDELIJK VAATWASMIDDEL Lees de milieugegevens op de verpakking van uw vaatwasmiddel!

OPGELET BIJ HET AFWASSEN VAN DE VOLGENDE VOORWERPEN - TEER VAATWERK

Een aantal huishoudelijke gebruiksvoorwerpen kan niet in de vaatwasser worden afgewassen. Sommige materialen zijn namelijk niet bestand tegen hoge temperaturen, terwijl andere materialen door het vaatwasmiddel kunnen worden beschadigd.

TERE MOTIEVEN

Porselein waarvan de motieven op de glazuurlaag zijn aangebracht (ze voelen stroef aan) mag niet in de vaatwasser worden afgewassen.

KRISTAL/ GLAS

Zet de voorwerpen zo dat ze tijdens het afwassen niet tegen elkaar kunnen stoten. Gebruik een zo laag mogelijke temperatuur en een zo kort mogelijk programma zonder drogen! Antieke en erg tere voorwerpen mogen niet in de vaatwastoestel worden afgewassen.Glazen die in de vaatwasser bij hoge temperaturen worden afgewassen, kunnen na enige tijd een grijze tint krijgen die niet meer weggaat. Was fijn glaswerk met weinig vaatwasmiddel af.

ZILVER

Zilveren en roestvrij stalen voorwerpen mogen niet met elkaar in aanraking komen, omdat het zilver dan kan verkleuren.

BESTEK MET GELIJMDE HANDVATTEN

Sommige soorten lijm zijn niet bestand tegen afwassen in de vaatwasser. In dat geval kunnen de handvatten loskomen.

HOUT

Houten voorwerpen mogen alleen in de vaatwasser worden afgewassen als dit uitdrukkelijk op het voorwerp wordt aangegeven.

ALUMINIUM

Aluminium kan dof worden door afwassen in de vaatwasser. Aluminium pannen van goede kwaliteit kunnen wel in de waatwasser worden afgewassen, maar kunnen hierbij iets van hun glans verliezen.

PLASTIC

Sommige soorten plastic zijn niet bestand tegen de hoge temperaturen in de vaatwasser.

Bescherm uw plastic voorwerpen.

Kies een programma met een lage temperatuur, b.v. 55°C, en zonder drogen. Leg de plastic voorwerpen in de bovenste mand, zodat ze niet te dicht bij het verwarmingselement komen.

Vergeet niet de afsluitdop terug te plaatsen.

ONDERHOUD

De binnenkant van de vaatwasser is vervaardigd uit roestvrij staal en

blijft bij normaal gebruik schoon. Woont u in een gebied met kalkhoudend

(hard) water, dan kunnen er kalkafzettingen in de vaatwasser ontstaan. In

dat geval doseert u twee eetlepels citroenzuur in het vaatwasmiddelvakje en

laat u de machine een normaal afwasprogramma draaien.

Het grove filter

Het grove filter verzamelt de etensresten die anders in de afvoerpomp zouden terechtkomen. Als het filter dient te worden gereinigd, knijpt u de uitstekende gedeelten naar elkaar toe en verwijdert u het filter. Vergeet niet het filter terug te plaatsen.

Het fijne filter

Afval dat zich op het fijne filter verzamelt, wordt bij iedere afwasbeurt automatisch weggespoeld. Maak het fijne filter enkele malen per jaar schoon. Om het filter los te maken, schroeft u eerst het buisgedeelte van het filter los en vervolgens heft u dit samen met het grove filter recht naar boven. Maak het filter schoon met een afwasborstel. Controleer bij het hermonteren van het fijne filter of de uiteinden ervan goed tegen de bodem aansluiten.

De afvoerpomp

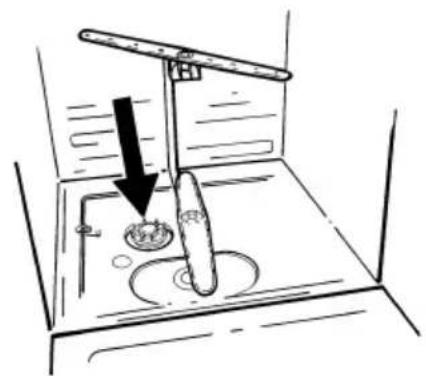

Vanaf de binnenzijde van het toestel bereikt u de afvoerpomp. Verwijder eerst het grove filter, het fijne filter en het buisgedeelte van het filter.

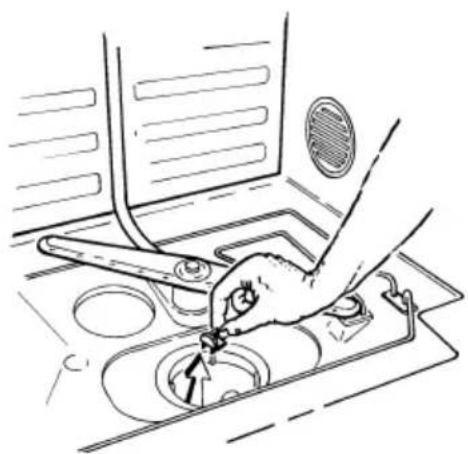

Vervolgens kunt u het zwarte/gele afsluitdopje van de afvoerpomp links op de bodem verwijderen.

U kunt nu de pompvin ronddraaien en het eventueel aanwezige vuil verwijderen. Plaats de afsluitdop en de filters terug.

De sproeiarmen

De gaten en de lagers kunnen af en toe verstopt raken. Verwijder de moer en de sluitring op de sproeiarm, zodat u deze eraf kunt tillen. Haal het vuil weg met behulp van b.v. een naald. De sproeiarmen zijn onderaan voorzien van gaten.

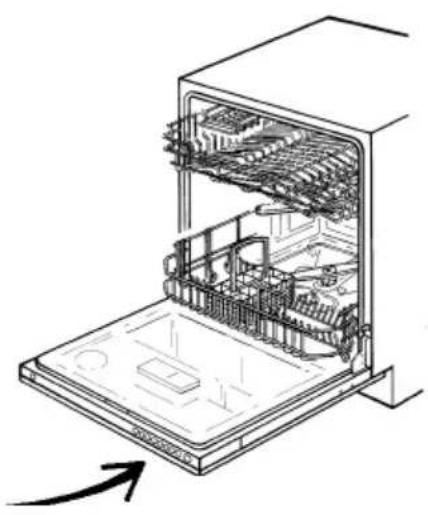

De deur

Wanneer u de rand rond de deur schoonmaakt, mag u enkel een licht bevochtigde doek gebruiken, eventueel met een weinig schoonmaakmiddel. Gebruik geen sproeifles! Er zou water in het slot kunnen binnendringen, waardoor de elektrische onderdelen beschadigd kunnen raken.

WAARSCHUWING

Spuit nooit met een sproeifles e.d. rond het deurslot.

Als het spoelglansmiddel op is, gaat het indicatielampje voor spoelglansmiddel op het bedieningspaneel aan.*

*OPMERKING!

Na het bijvullen met spoelglansmiddel kan het even duren voordat het indicatielampje uitgaat.

DOSERING VAN HET SPOELGLANSMIDDEL

De droogduur zal korter zijn wanneer u spoelglansmiddel gebruikt. Wanneer het spoelglansmiddel op is, zal het indicatielampje op het bedieningspaneel oplichten. Bovendien is er een inspectie-oog in het midden van de doseerder (zie illustratie). Als het oog zwart is, dan betekent dit dat er voldoende spoelglansmiddel aanwezig is. Als het zwarte puntje kleiner wordt, moet u spoelglansmiddel bijvullen. Draai het dekseltje van het spoelglansmiddelvak rechts op de doseerder en til het op. Hier kunt u spoelglansmiddel bijvullen en de vereiste hoeveelheid voor iedere afwasbeurt instellen. Vul spoelglansmiddel bij tot het oog helemaal zwart is en verander desgewenst de dosering op de hierna vermelde wijze. Vergeet niet het dekseltje af te sluiten.

KIEZEN VAN DE JUISTE DOSERING

De doseerder is normaal gesproken ingesteld op 1. Afhankelijk van de hardheid van het water kan het evenwel nodig zijn de dosering te wijzigen.

Open het dekseltje voor het spoelglansmiddel. U ziet dan de instelknop van de doseerder. Stel deze in tussen 1 en 6: hoe harder het water, des te hoger de dosering.

Woont u in een gebied waar het water veel kalk bevat (waterhardheid meer dan 10-12 odH) en is uw vaatwasser niet voorzien van een waterontharder, gebruik dan spoelglansmiddel met citroenzuur (een zgn. zuur spoelglansmiddel). Is de vaatwasser wel uitgevoerd met een waterontharder, dan doseert u spoelglansmiddel o.g.v. zacht water.

Overvloedig gebruik van spoelglansmiddel kan schuimvorming tot gevolg hebben. Is het water in het gebied waar u woont erg zacht, dan kunt u het spoelglansmiddel aanlengen met dezelfde hoeveelheid water.

Een al te hoge dosering van spoelglansmiddel kan randen op de vaat met zich meebrengen, terwijl een te lage dosering watervlekken kan doen ontstaan.

Als het zout op is, zal het indicatielampje voor zout op het bedieningspaneel oplichten. Bij sommige toestellen is dit indicatielampje niet aanwezig. In dat geval vindt u een groene indicatie in de dop van het zoutreservoir (zie pijl).

Dop van het zoutreservoir

Na het bijvullen met zout kan het even duren voordat het indicatielampje uitgaat.

ZOUT BIJVULLEN

In een vaatwasser met waterontharder moet men het zoutreservoir vullen voordat men het toestel voor het eerst gebruikt. Gebruik grof zout of speciaal zout voor vaatwassers.

Vul liefst zout bij op het ogenblik dat u met de vaat begint, want de vaatwasser moet meteen na het bijvullen worden uitgespoeld.

De eerste keer gaat u als volgt te werk:

Schroef eerst de dop los (zie afbeelding). Plaats de trechter die bij de vaatwasser is geleverd, in de vulopening van het reservoir. Giet er eerst ca. 1 liter water in. Vul vervolgens zoveel zout bij (max. 1,5 kg) dat het reservoir vol zit (het is de bedoeling dat het water opzij gedrongen wordt). Verwijder overbodig zout, zodat de dop goed sluit. Laat vervolgens een programma lopen, zodat het zout dat zich eventueel in de vaatwasser bevindt, wordt weggespoeld.

Als het zout op is, zal het indicatielampje voor zout op het bedieningspaneel oplichten. Verwijder de dop en vul het reservoir met zout. Water is alleen de eerste keer nodig! Droog alles netjes af en schroef de dop weer vast. Laat een volledig programma draaien, zodat het overtollige zout wordt weggespoeld.

Indien de indicatie niet werkt, kan dit te wijten zijn aan het feit dat de vlotter die zich onder de dop bevindt, in zoutresten is vast geraakt. Trek de vlotterarm op en neer, zodat hij loskomt. U bereikt de vlotter via de groene arm die zich onder de dop bevindt. Plaats de vlotterarm opnieuw in de benedenstand. Modellen die geen indicatielampje hebben, hebben een groene aanduiding in de dop wanneer er voldoende zout aanwezig is.

WAARSCHUWING

Doseer geen vaatwasmiddel in het zoutreservoir. Dit kan de ontharder beschadigen!

INSTELLING HOEVEELHEID ZOUT

Is het water in het gebied waar u woont erg hard dan kunt u de instelling van het zout wijzigen.

De instelknop voor het zout is geplaatst rechts naast de deurgreep. Pas, met behulp van een schroevendraaier, de instelling aan op 1, 2 of 3 zoals onderstaand overzicht laat zien.

Instelling	Hardheid
1	< 20° dH
2	20-35° dH
3	>35° dH

1. De sproeiarmen worden bij hun bewegingen gehinderd door naar beneden uitstekende voorwerpen. Controleer ook of de gaten van de sproeiarmen niet door vuil verstopt zijn.
2. De sproeiarmen worden geremd door b.v. zandkorrels op de lagers. Draai aan de sproeiarmen. Als dit maar moeizaam gaat, haak ze dan los en maak de lagers schoon.
3. Er komt niet voldoende water in het toestel. De toevoerslang kan geknikt of te scherp gebogen zijn.
4. Oud vaatwasmiddel. Gebruik geen oud of geklonterd vaatwasmiddel. Bewaar het vaatwasmiddel droog en koel en in gesloten verpakking. NB: Vaatwasmiddel kan te oud worden! Vermijd grote verpakkingen.
5. Slecht vaatwasmiddel. Probeer een ander.
6. Verkeerde dosering van het vaatwasmiddel. Ga na of u bij het doseren rekening houdt met de hardheid van het water.
7. Het fijne filter zit niet goed vast of is verstopt. Maak het eventueel schoon.
8. Het gekozen programma is niet sterk genoeg. Kies een sterker programma met een hogere temperatuur.
9. De vaat is verkeerd geplaatst. Zorg ervoor dat vuile oppervlakken naar binnen en naar beneden gekeerd staan.

Om de oorzaak voor het laagje te vinden, kunt u een test uitvoeren: druppel gedestilleerd water op de vaat, wrijf hem en droog hem af. Is hij nu schoon? Dan zijn de volgende oorzaken mogelijk:

• onvoldoende afpompen =>Controleer of er geen vouwen zitten in de slang en of ze niet in scherpe bochten zit.
• glazen en kopjes zijn tijdens de afwas omgevallen.
• de ontharder heeft geen zout meer => Ga na of de dop goed dicht zit. Zo niet: neem contact op met de onderhoudsdienst.
• de doseerder voor het spoelglansmiddel is verkeerd ingesteld => bijstellen. Zie Spoelglansmiddel. Hebt u de vaat niet schoon gekregen met gedestilleerd water? Test dan met citroenzuur. Los 1 theelepeltje citroenzuur op in 1 dl kokend water. Op de vaat druppelen, wrijven en afdrogen.

Wordt hij schoon met citroenzuur? Dan zijn de volgende oorzaken mogelijk:

- verkeerde of foutief ingestelde ontharder => bijstellen. Zie Zout.

• verkeerd type zout => vervang het zout.
• het zoutreservoir is leeg => bijvullen. Zie Zout.
• te hard water => compenseer door een zuur spoelglansmiddel te gebruiken.
• fosfaatvrij vaatwasmiddel in combinatie met hard water.

Krijgt u de vaat ook niet met citroenzuur schoon?

- Dan is de oorzaak waarschijnlijk een te hoge temperatuur en/of te veel vaatwasmiddel. Een dergelijke laag, een zogenaamde etslaag, kan helaas niet verholpen, maar wel voorkomen worden. Was de glazen bij lage temperatuur af, doseer het vaatwasmiddel voorzichtig en vermijd drogen. Neem contact op met de producent van het vaatwasmiddel.

FOUT: DE VAAT IS BEDEKT MET EEN KLEVERIGE WIT-BLAUWE FILM

Mogelijke oorzaken

Te hoge concentratie van het spoelglansmiddel. Verander de dosering (zie Spoelglansmiddel). Is het water in de streek waar u woont erg zacht, dan kunt u het spoelglansmiddel aanlengen met dezelfde hoeveelheid water, zie Spoelglansmiddel.

FOUT: VLEKKEN OP ROESTVRIJ STAAL OF ZILVER

Mogelijke oorzaken

Sommige etensresten, b.v. mosterd, mayonaise, citroen, azijn, zout en dressing, kunnen vlekken maken op roestvrij staal indien ze lange tijd op het staal blijven zitten. Spoel dit soort etensresten weg als u niet van plan bent het toestel meteen te gebruiken. Alle roestvrij staal kan vlekken maken op zilver indien beide metalen tijdens het afwassen met elkaar in contact komen.

Aluminium kan sporen nalaten op ander vaatwerk als het hiermee tijdens het afwassen in contact komt.

Chloorvrije vaatwasmiddelen (die om milieuredenen worden aanbevolen) kunnen last hebben om moeilijke vlekken weg te krijgen, b.v. van thee of lippenstift.

ANDERE FOUTEN

Klopgeluiden tijdens het afwassen: de sproeiarmen komen tegen de vaat aan.

Rammelend geluid tijdens het afwassen: de vaat is niet juist geplaatst.

De vaat wordt niet droog: u hebt een programma zonder drogen of met te weinig spoelglansmiddel gekozen. Zie Spoelglansmiddel.

Indien het toestel niet functioneert, moet u eerst controleren of dit te wijten kan zijn aan een fout die u zelf kunt verhelpen. De hieronder vermelde gegevens kunnen u daarbij van dienst zijn.

FOUT: HET TOESTEL START NIET

Mogelijke oorzaken:

1. U hebt de hoofdschakelaar niet aangezet.
2. De deur is niet goed gesloten.
3. Er is een zekering gesprongen.
4. De stekker zit niet in het stopcontact.
5. De waterkraan is niet geopend.

Indien de machine te veel water inneemt, start de afvoerpomp automatisch. Wordt het water desondanks niet weggepompt, dan kan dit aan één van de volgende oorzaken te wijten zijn:

Mogelijke oorzaken:

1. Verstopping van de afvoerslang. Ga na of er niets vastzit daar waar de afvoerslang aangesloten is op de afvoer van de gootsteen. Soms kan er vuil vastraken bij de uitmonding van de afvoerslang. Controleer bovendien of de afvoerslang zo is afgesneden dat de inwendige diameter zo groot mogelijk is en ten minste 16 mm bedraagt.
2. Controleer of er geen knik in de slang zit en of de slang niet te scherp is gebogen.
3. De filters zijn verstopt. Maak het grove en het fijne filter schoon.
4. De afvoerpomp is verstopt. Maak de pomp schoon.
5. Controleer of de zwarte/gele afsluitdop goed zit, links op de bodem bij de afvoerpomp.

VOORBEELD VAN EEN GOED INGELADEN VAATWASSER

Capaciteit 12 IEC-couverts

Waterdruk: 0,15–1,0 MPa

1,5–10 kp/cm² (Bar)

15-100 N/cm²

Aansluiting Zie typeplaat

Aansluitvermogen Zie typeplaat

* Het gewicht kan variëren ten gevolge van verschillende specificaties.

DOSERING BIJ TEST

Hoofdwas 30 gram Standard-vaatwasmiddel.

STANDAARDTESTS

Afwas- en droogcapaciteit

Zweden: EN 50242

Afwasprogramma:

Normaal programma 55°C zonder drogen

Aansluiting: Koud water

Testmethode geluidsmeting: IEC-704-1

1. VUL DE MANDEN

Verwijder grote etensresten en vuil. U hoeft niet te spoelen dankzij het Super Cleaning SystemTM.

2. DOSEER HET VAATWASMIDDEL

In het vakje voor het vaatwasmiddel is er een kleiner vakje voor de voorwas en één voor de hoofdwas.

3. ZORG DAT DE SPROEIARMEN VRIJ KUNNEN DRAAIEN

4. SLUITDE DEUR

5. KIES HET PROGRAMMA

6. EN DRUK OP START

Artikelnr.: 80 728 20 • Onder voorbehoud van wijziging.
