D1905 - Vaatwasser ASKO - Gratis gebruiksaanwijzing en handleiding

Producttype	Vaatwasser
Merk	ASKO
Model	D1905
Afmetingen (H x B x D)	817 (870) x 596 x 550 mm
Gewicht	45 kg (zonder waterontharder) / 48 kg (met waterontharder)
Capaciteit	12 standaard couverts
Waterdruk	0,003 – 1,0 MPa (0,3 – 10 kp/cm²)
Elektrische aansluiting	230 V, 1-fase, max. 2000 W
Vermogen verwarmingselement	1800 W
Zekering	10 A
Programma's	Zeer intensief, Intensief, Normaal, Licht, Kort, Voorspoeling, Borden verwarmen
Waterontharder	Optioneel (ingebouwd model)
Indicatielampjes	Zout, spoelglansmiddel, deur open, foutmeldingen
Veiligheid	Kinderslot, overloopbeveiliging, deurschakelaar, kantelbeveiliging
Onderhoud	Filters reinigen, sproeiarmen reinigen, afvoerpomp controleren
Installatie	Vrijstaand of inbouw onder werkblad
Accessoires	Werkplank, zijpanelen, antikantelbeveiliging, decorlijst
Materiaal binnenkant	Roestvrijstaal
Energieverbruik (gemiddeld)	0,3 – 2,2 kWh per programma
Waterverbruik (gemiddeld)	15 – 25 liter per programma

Veelgestelde vragen - D1905 ASKO

Hoe stel ik de waterontharder in?

Druk binnen 15 seconden 5 keer op de programmeertoets om het instelprogramma te openen. Gebruik de toetsen om de gewenste waterhardheid in te stellen (0-9 °dH). De instelling blijft bewaard tot u deze wijzigt. Raadpleeg de waterhardheid bij uw waterbedrijf.

Wat moet ik doen als de machine niet start?

Controleer of de hoofdschakelaar aan staat, of de deur goed gesloten is, of de stekker in het stopcontact zit en of de zekering niet is gesprongen. Als het probleem aanhoudt, gebruik dan het foutendiagnoseprogramma (5 keer op toets drukken).

Hoe reinig ik de filters?

Verwijder het grove filter door de uitstekende delen samen te knijpen. Schroef het fijne filter los en maak het schoon met een borstel. Controleer of het filter goed teruggeplaatst is en goed aansluit op de bodem.

Kan ik aluminium pannen in de vaatwasser doen?

Aluminium kan dof worden. Aluminium pannen van goede kwaliteit kunnen wel in de machine, maar verliezen mogelijk hun glans. Gebruik een laag temperatuurprogramma en plaats ze in de bovenste mand.

Hoe gebruik ik de vertraagde start?

Druk op de vertraagde start toets om een starttijd in te stellen van 1 tot 12 uur. Het display toont de gekozen tijd. Druk op Start om de timer te activeren. Handig voor nachtstroomtarief.

Wat betekent een knipperend lampje?

De lampjes geven foutcodes aan. Raadpleeg de handleiding voor specifieke betekenissen. Bijvoorbeeld een knipperend lampje bij deur open betekent dat de deur niet goed gesloten is. Gebruik het foutendiagnoseprogramma voor gedetailleerde diagnose.

Hoeveel vaatwasmiddel moet ik gebruiken?

De hoeveelheid hangt af van de waterhardheid en het programma. Volg de dosering op de verpakking. Als richtlijn: voor voorwas 5 g, voor hoofdwas 12 g bij intensieve programma's. Gebruik alleen speciaal vaatwasmiddel voor vaatwassers.

Hoe stel ik de spoelglansmiddeldosering in?

Open het deksel van het spoelglansmiddelreservoir. De standaardinstelling is 1. Draai aan de knop om de dosering te verhogen of te verlagen. Bij zacht water kunt u het spoelglansmiddel mengen met water (1:1) om overmatige schuimvorming te voorkomen.

Wat is de kinderveiligheid en hoe activeer ik deze?

De kinderveiligheid voorkomt dat kinderen de deur openen. Schuif de vergrendeling naar rechts en draai de instelknop horizontaal met een schroevendraaier. Om te deactiveren: schuif de vergrendeling naar links en draai de knop verticaal.

Hoe sluit ik de afvoerslang aan?

De afvoerslang moet aangesloten worden op de waterslot van de gootsteen. Zorg dat de slang niet hoger dan 900 mm boven de machinebodem ligt. De slang mag maximaal 3 meter verlengd worden met een slang van binnendiameter minstens 18 mm. Plaats de slang zo dat er geen knikken ontstaan.

GEBRUIKSAANWIJZING D1905 ASKO

Gebruiksaanwijzing voor de vaatwasser

Belangrijk!

Belangrijk Voordat u de machine in werking stelt is het belangrijk dat u eerst de instructies grondig doorleest. Dit zal bijdragen tot een optimaal resultaat van uw vaat- wasser.

1905, DW 955

Wanneer u de machine voor de eerste keer gaat gebruiken:

Lees de instructies g Sommige materialen kunnen niet in de vaatwasser gereinigd worden, zie blz. 12.

Gebruik alleen de voor de vaatwas- ser verkrijgbare wasmiddelen.

Ga als volgt te werk

Volg de figuren in de band bovenaan elke pagina. U verkrijgt hierdoor duidelijke informatie over de verkwijze van de vaatwasser. Verdere details en aanwijzingen treft u aan onder de strips.

Inhoud

Het wassen van de vaat 2

Onderdelenschema 2

Het vullen van de korven 4

Wasmiddel 5

Op deze manier gebruikt u de 1905 6–10

Welk programma kiest u 6

Energiebesparing 7

Reinig deze voorwarpen met zorg 12

Bijvullen spoelglansmiddel 12

Instelling

spoelglansmiddelindicator 12

Vaatwasser met waterontharder:

Bijvullen zout 13

Instelling hoeveelheid zout 13

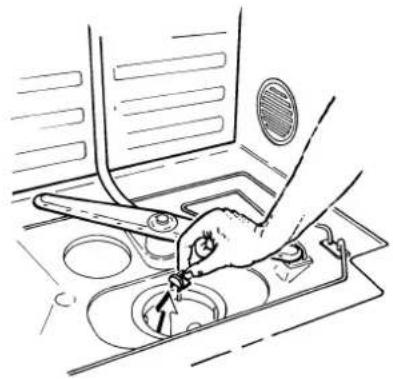

Onderhoud 14

De machine weigert 15

Afwasresultaat 15

Veiligheid 16

Service en garantie 16

Installatie 17–19

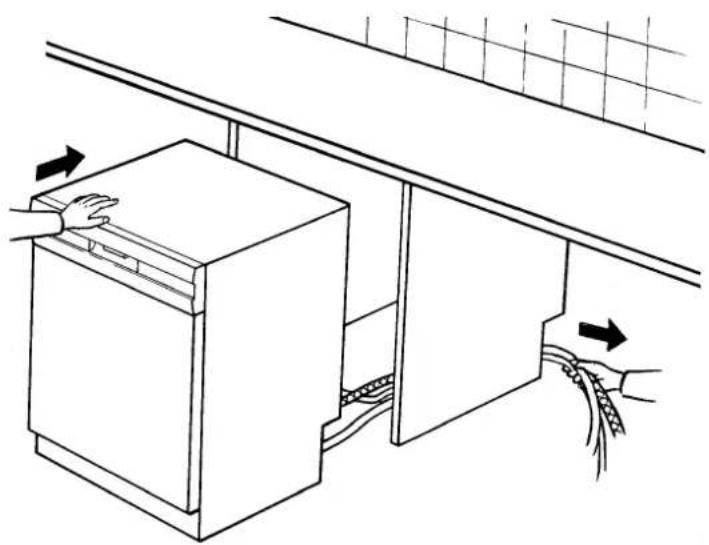

Ingebouwd 17

Vrijstaand 17

Electrische aansluiting 18

Watertoevoer 18

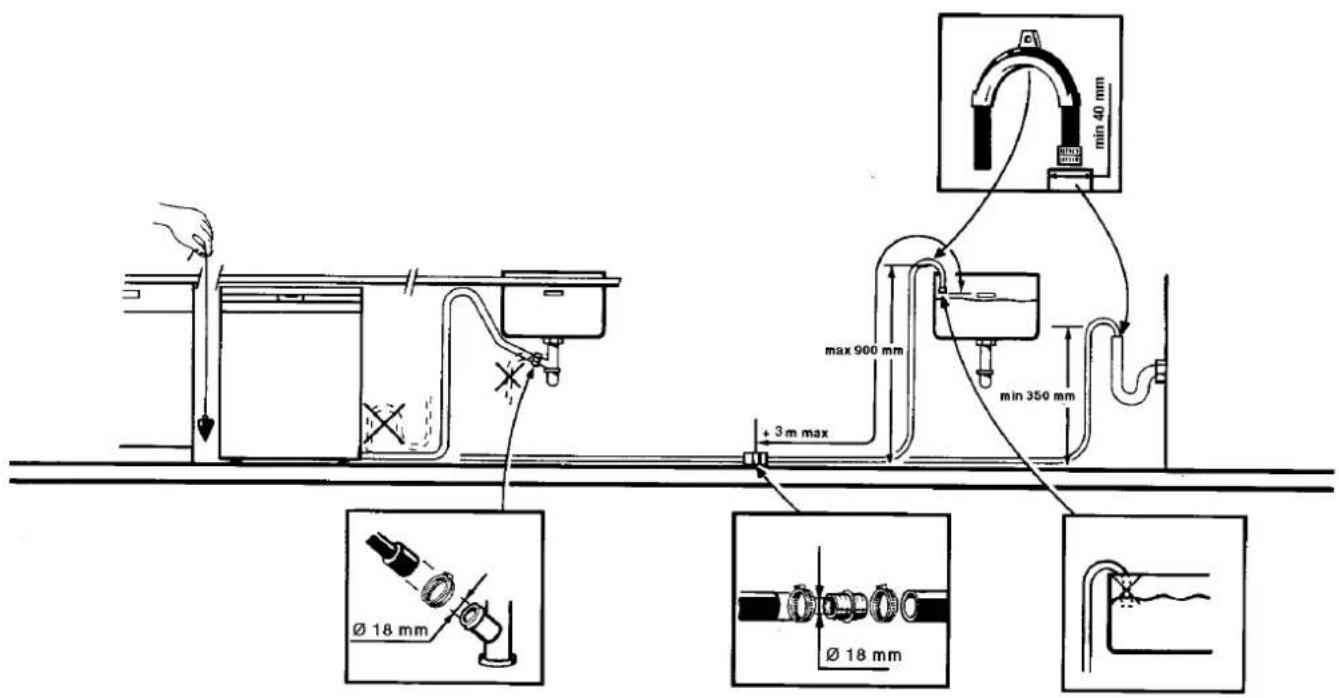

Waterafvoer 19

Samenvatting 20

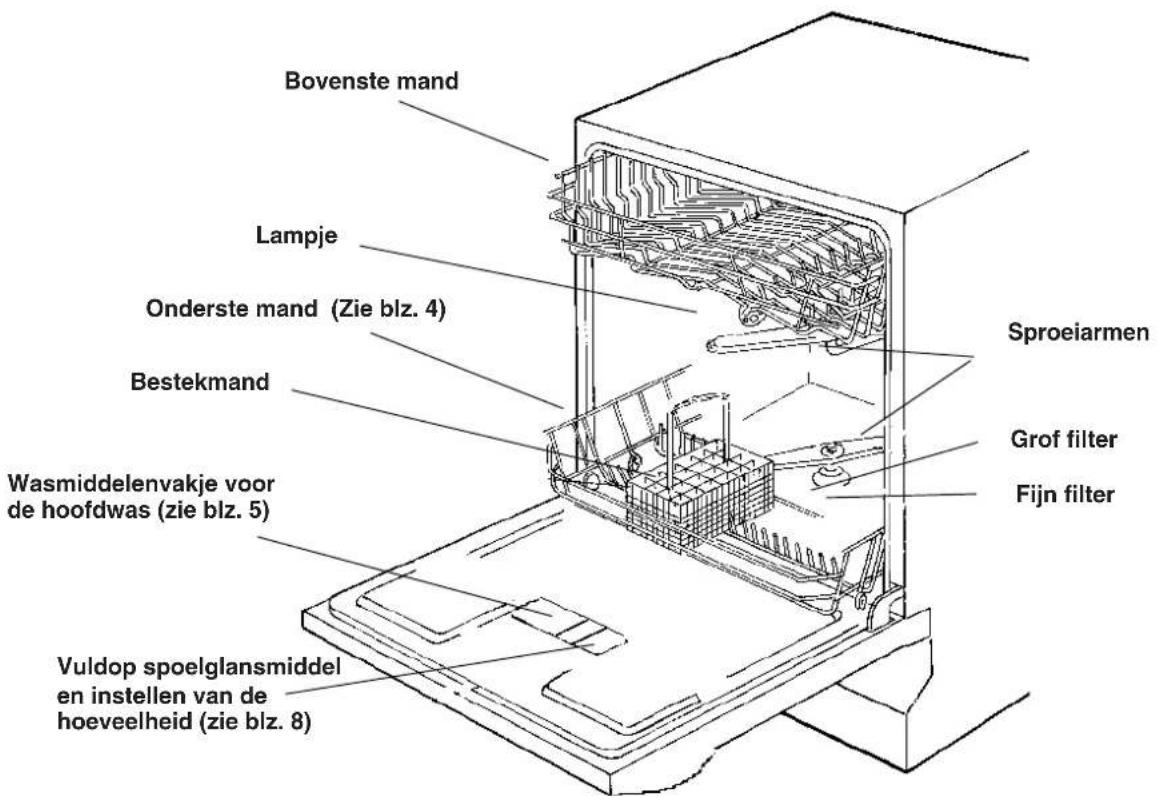

Onderdelenschema

De plintplaat kan aangepast worden aan de plint van het keukenblok, naar voren of naar achteren (zie blz. 17).

Het afdekplint kan op- en neerwaarts aangepast worden (zie blz. 17).

De stelvoeten zijn verstelbaar in de hoogte zodat de vaatwasser aan de keukentemperatuur kan worden aangepast.

① Open de deurde vergrendlingshendel naar boven te duwen. Schakel de hoofdschakelaar in.

Wanneer de kinderveilige vergrendelingshendel ingeschakeld is, moet u de deur als volgt openen:

Verplaats het haakje zijwaarts en duw de vergrendelingshendel naar bowen.

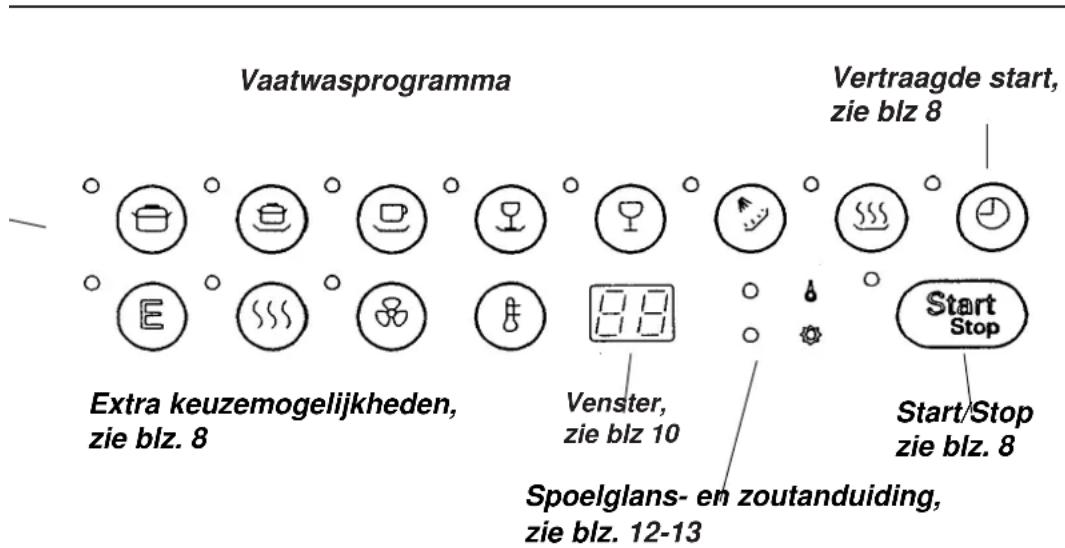

Bedieningspaneel

Zie blz. 6–7

Programma

Het vullen van de manden

Wees voorzichtig wanneer u voorwerpen uit be-paalde materialen afwast. Zie blz. 12..

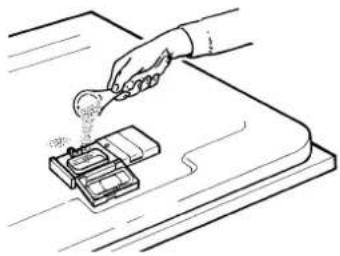

Het toedienen van vaat- wasmiddel

Doseer het vaatwasmiddel in het bakje voor de hoofdwas en eventueel in het bakje voor de voorwas.

LET OP! Sluit de bakjes zodra deze zijn voorzien van wasmiddel.

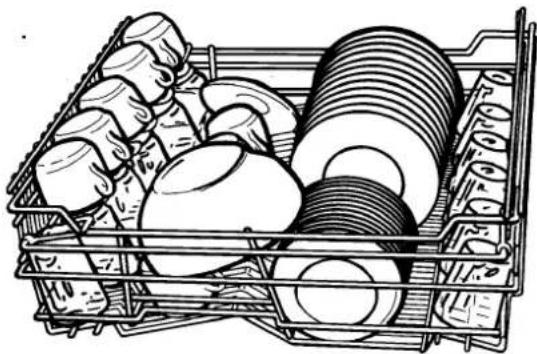

De bovenste mand is beldoeld voor glazen, kopjes, kommen en borden, schalen, lang bestek en voorsnijmessen en -vorken (controleer dat de scherpe kanten het plastic van de manden niet beschadigen). De bovenste mand heeft een neerklapbare gedeelte.

Het is beter de afwas niet af te spoelen voor u hem in de machine zet. Verwijder alleen grote etensresten. Zoals b.v. visgraten en tandenstokers.

De onderste mand is bedoeld voor borden, schalen en bestek (in de bestekmand).

De onderste mand heeft een verwijderbaar mandje voor borden. Als men dit mandje verwijdert, is er plaats voor potten en pannen.

Als dat neergeklapt is, kan men zowel eronder als erop kopjes leggen.

Plaats de vaat zodanig dat het water al het vuil kan bereiken.

• Richt de bevuilde oppervlaktes naar beneden of naar het midden.
• Controleer of er geen vaat door de korf heen steekt en de rotatie van de sproeiarm tegenhoudt.
• Zorg ervoor dat scherpe hoeken het plastic van de korven niet beschadigt.

Let op: Plaats de vaat dusdanig dat het zeepbakje zonder problemen open kan.

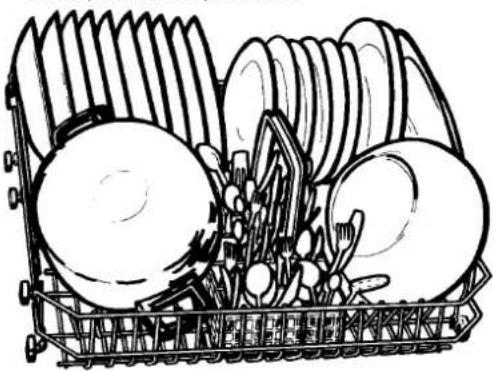

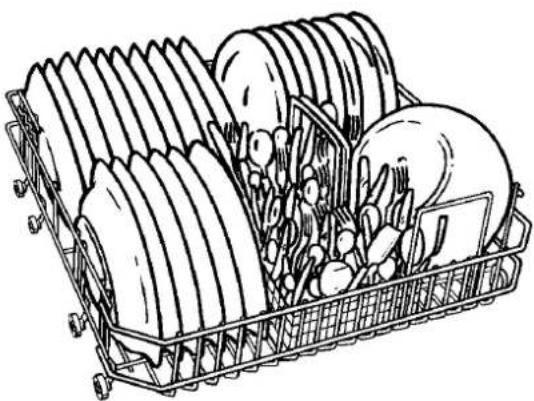

Messenrek

Voor lang bestek en mes- sen is er een speciale korf. Deze korf heeft een eigen sproeler.

Keer de bevuilde oppervlakten naar beneden.

Het mand kan verwijderd worden zodat er plaats is voor potten en pannen.

④ Zorg ervoor dat de sproei-armen vrij kunnen bewegen

Sluit de deur van de machine goed daar anders

de machine niet zal starten.

Plaats het bestek verspreid over de mand met de heften naar beneden. Vermijd het plaatsen van diverse materialen in het-zelfde vakje b.v. zilver in combinatie met roestvrijstaal. Verder is het ook af te raden om verschillende soorten roestvrij staal (vergelijk de oppervlakken) tegen elkaar te zetten.

De betekmand is in het midden voorzien van een deksel met uitsparingen dat u kunt gebruiken voor bestek dat u tijdens de vaat wilt ontzien. Ook is het handig om dit deksel te gebruiken voor het reinigen van bijvoorbeeld garden en kleine voorwerpen die normaal door de mand zakken.

De hoeveelheid te gebruiken vaatwasmiddel

De hoeveelheid te gebruiken is gedeeltelijk afhankelijk van het programma dat U kiest, het soort afwasmiddel dat U gebruikt en de hardheid van het water. Volg de instructies met betrekking tot de dosering zoals die op de verpakking van het vaatwasmiddel staan vermeld. Als deze niet aanwezig zijn kunt U de volgende richtlijn aanhouden.

Zeer intensief, Intensief- en Normalprogramma

Voorafwas (5 g) Hoofdwas (12 g)

Licht en Kort programma

Uitsluitend voor de hoofdwas (12 g)

Gebruik uitsluitend vaatwasmiddel bestemd voor vaatwassers

U mag geen gewoon vaatwasmiddel gebruiken, omdat de schuim-vorming de juiste werking van de machine verhindert.

De hoeveelheid vaatwasmiddel is afhankelijk van de hardheid van het water

Het water is niet overal even "hard". De hardheid wordt uitgedrukt in °dH. Vraag aan uw plaatselijk waterleidingbedrijf hoe hard uw water is. Hoe harder het water, hoe meer vaatwasmiddel. Volg de aanwijzingen op de verpakking.

Als het water hard is, krijgen zowel de vaat als de machine na een tijd een grijs laagje. Om dit weg te krijgen, kan men de machine laten draaien met twee eetlepels citroensap in plaats van voorwasmiddel. Gebruik hiervoor het intensieve wasprogramma.

Als het water erg hard is, moet men spoelglansmiddel gebruiken dat citroenzuur bevat (zuur spoelglansmiddel).

Voor het bijvullen van spoel-glansmiddel (en eventueel zout), raadpleeg blz. 12-13.

Technische gegevens

Hoogte 817 (870) mm

Breedte 596 mm

Diepte 550 mm

Gewicht 45 kg

48 met water- ontharder

Capciteit 12 standaard

couverts

Waterdruk 0,003–1,0 MPa

(0,3-10 kp/cm²)

Aansluiting 1-fase, 230 V

Max. aansluitings-

vermogen 2000 W

Vormogen van

het element 1800 W

Accessoires:

Werkplank

Zijplaten +

antikantelbescherming

Decorlijst

WAARSCHUWING!

Afwasmiddel is bijtend. Zorg dat de kinderen er niet bij kunnen! Als iemand er toch van gedronken heeft, geef hem/haar dan onmiddellijk één of twee glazen melk of water te drinken. Probeer niet om hem/haar te laten braken. Waarschuw onmiddellijk een dokter. Als iemand afwasmiddel in de ogen gekregen heeft, spoel het oog dan overvloedig met water.

Hoe gebruikt u model 1905

Model 1805 is een eenvoudig te bedienen. Het programma dat u het laatst heeft gebruikt (1–3) weet hij zich nog te herinneren. Om dit programma opnieuw te gebruiken hoeft u slechts de Start-toets in te drukken. Deze afwasautomaat laat u tevens zien wanneer er zout en spoelglansmiddel dient te worden bijgevuld en wordt u gewaarschuwd wanneer de deur niet goed gesloten is.

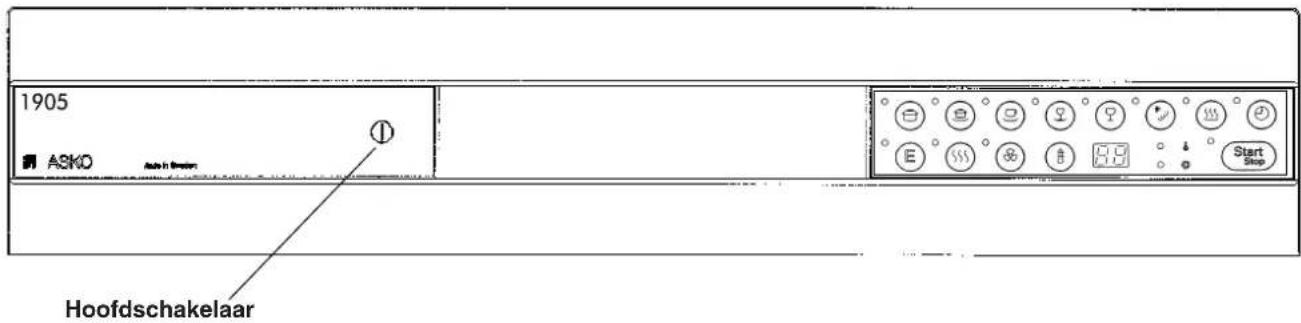

• Druk op de hoofdschakelaar

• Maak uw programmakeuze

Zodra u de hoofdschaskelaar heeft ingeschakeld begint er een lampje te branden boven het programma dat u het laatst heeft gebruikt (programma 1–3). Druk op de Start-toets om det programma opnieuw te starten. Wilt u een ander programma inschakelen druk dan op de toets van het programma dat u wenst.

Stel uw programma samen

Om het u zo makkelijk te maken kiest u voor een standaard programma. Druk op een van de zeven symbolen van de afwasprogramma's die u wenst en de machine doet de rest. Ulteraard kunt u hierop wijzigingen aanbrengen door een andere temperatuur te kiezen, het aantal spoelgebeurten te wijzigen of door de verwarming in te schakelen. Lees hiervoor de instructies en het programma-overzicht.

Nadat u programma 1, 2 of 3 heeft gebruikt weet de machine zich dit bij de eerst volgende keer te herinneren en hoeft u slechts de Start-toets in te drukken om dit programma te herstarten.

Heeft u echter programma 4–7 gebruikt, dan kiest u dit programma bij bijzondere gelegenheden deze programma's worden gebruikt en de vaat licht bevuilld is.

De waarschuwingslampjes, zie blz. 11

1. Zeer intensief programma

Kies het zeer intensieve programma voor een erg vuile vaat (pannen e.d.).

2. Intensief programma

Gebruik het intensieve programma voor de gewonw vuile vaat zoals pannen en vul dit verder aan met het overige vaatwerk.

3. Normaal programma

Kies het normale programma voor de gewoon bevuilde vaat. Dit programma is bedoeld voor het reinigen van borden, koppen en schotels en een of twee licht bevuilde pannen.

4. Licht programma / tere vaat programma

Indien de vaat niet zo vuil is gebruikt u het lichte programma. Het is bijzonder geschikt voor glaswerk en serviesgoed dat direct na gebruik wordt gereinigd en daardoor geen intensieve wasbehandeling behoeft.

Teer vaatwerk

Teer vaatwerk kunt u reinigen door het lichte programma in te schakelen. Schakel de verwarming uit wanneer U de vaat extra voorzichtig wilt reinigen. Zie tevens bladzijde 12: Reinig deze voorwerpen met zorg

5. Kort programma

Gebruik het korte programma wanneer de vaat licht bevuild is. Het is bedoeld voor glaswerk en serviesgoed dat direct na gebruik wordt afwassen en geen intensief programma behoeft.

6. Voorspoeling

Dit programma gebruiks u uitsluitend wanneer u de vaat wilt afspoelen en het programma op een later tijdstip wilt vervolgen. U krijgt een spoelprogramma 55° C met drogen wanneer u de verwarming inschakelt.

7. Borden verwarmen

Dit programma gebruikt U voor het voorverwarmen van borden.

Afwasprogramma	Symbool	Aanb. tempratuur
Zeer intensief programma		65°
Intensief programma		65°
EconomieNormaal programma		65°
		55°
Economie		55°
Licht programma, 55°C		55°
Kort programma		55°
Afspoelprogramma
Afspoelen
Borden verwarmen

- Druk op Start

Nu start de machine. Het wassen verloopt nu automatisch.

• U heeft zich bedacht?

Als u van programma wilt veranderen wanneer u de machine al heeft gestart, kies dan een nieuw programma door aan de programmaknop te draaien.

N.B.! Alleen met de klok mee draaien.

- Als de machine wordt uitgeschakeld met de hoofdschakelaar

(of bij uitvallen van de stroom) voor het programma is afgelopen, gaat het programma gewoon verder wanneer de stroom weer wordt ingeschakeld.

NB! Als de stroom wordt uitgeschakeld na het drogen of gedurende meer dan 2 minuten uitgeschakeld is, wordt het programma als afgelopen beschouwd.

- Wanneer de vaat klaar is

Wanneer de machine klaar is met het programma, verbruikt hij zeer weinig stroom. Als men de stroom volledig wil uitschakelen, moet men de hoofdschakelaar uitschakelen. Het waarschuwingslampje blijft branden zolang de stroom is ingeschakeld. In het algemeen geldt dat men de machine nooit onbeheerd mag achterlaten zolang de stroom ingeschakeld is.

Zo werkt de vaatwasmachine= De afwasautomaat pompt de voorspoelresten af en startde hoofdwas met een schone kulp en schoon water (SCS =Super Cleaning System).					VerbruikgegevensWarmwatertoevoerca 60°C
					Progr.duurin min. (ca)**	Energieverbr.in kWh (ca)**	Koudwatertoevoerca 15°C
							Progr.duurin min. (ca)**	Energieverbr.in kWh (ca)**	Water-verbruikLiter*
	65°	65°			90	1,1	120	2,2	25
	45°	30°	65°		80	0,8	105	1,7	21,5
	30°	65°			70	0,9	95	1,6	18,5
	30°	50°			80	0,6	105	1,2	18,5
	30°	55°			70	0,5	90	1,2	16,5
	30°	50°			80	0,4	100	1,0	16,5
	□	55°			65	0,35	85	1,0	15
	□	55°			30	0,3	50	1,0	15
					35	0,6	45	0,8	3,5
					4	0,01	4	0,01	3,5
					10	0,2	10	0,2	-

* Voor vaatwassers met waterontharder ligt het waterverbruik ongeveer 2 liter hoger.

**De tijden zoals aangegeven in de programmatabel kunnen in de praktijk afwijken (watertemperatuur, voltage enz.).

Energiebesparing:

Ekonomi programma

Door op E te drukken wordt de temperatuur van de hoofd- en voorwas automatisch naar 50° C verlaagt en wordt de hoofd- was 15 minuten verlengd. Op deze manier vermindert u het energieverbruik. Gebruik deze toets wanneer u een wasmiddel met enzymen gebruikt.

Wacht met het reinigen totdat de machine vol is

Bespaar op energie door de machine in te schakelen op het moment dat deze vol beladen is.

Stel voor het reinigen van de vaat een lagere termperatuur in

U kunt zelf de temperatuur bepalen bij de hoofdwas en het spoelprogramma. Bespaar op energie door de temperatuur in te schakelen op 55° I.p.v. op 65° C.

Is de machine aangesloten op een koudwatervoorziening?

De programma's duren langer wanneer de machine is aangesloten op een koudwatervoorziening omdat het water tijd nodig heeft om te verwarmen. De langere wastijd heeft als voordeel dat de afwasprogramma's kunnen worden ingesteld op een lagere temperatuur waarmee hetzelfde afwasresultaat wordt bereikt en zuinig wordt omgesprongen met energie.

Lang durende programma's op lagere temperatuur zijn geschikt voor waspoeders met enzymen.

Drogen

U kunt het droogproces versnellen door de deur op een kier te zetten zodat de stoom kan ontsnappen.

Extra programmamogelijkheden

Eco/Bio-functie

Door op E te drukken wordt de temperatuur van de hoofd- en voorwas automatisch naar 50° C verlaagt en wordt de hoofdwas 15 minuten verlengd ( progr. 1–4). Op deze manier vermindert u het energieverbruik. Gebruik deze toets wanneer u een wasmiddel met enzymen gebruikt.

Temperatuur

Door op de drukken, kun u kiezen uit de volgende temperatuuren bij de volgende programma's: Zeer intensief, Intensief, Normaal, Licht : 55, 65, 70 en 75 ½C In andere programma's kun u kiezen: 45, 55 of 65°C.

De eenmaal gekozen temperatuur blijft in het programma totdat u deze wijzigt. Opmerking: de 45° C temperatuur zal niet blijven.

Borden verwarmen

Het lampje gaat branden wanneer u de verwarming heeft ingeschakeld. Door nogmaals op deze toets te drukken schakelt u de verwarming uit. Het lampje gaat uit maar de ventilator zal de vaat drogen zonder verwarming.

Vertraagde start

Wanneer u de machine wilt starten op een later tijdstip (om bijvoorbeeid te kunnen profiteren van het goedkopere nachtstroom tarief), drukt op deze toets (1–12 uur).

Vervolgens drukt u op START. Het aanral uur wordt aangegeven in het venstertje. Als u dertien keer duwt, komt u terug bij nul.

Ventilator

Druk op deze toets wanneer u na afloop van het programma de vvat gedurende 30 minuter wilt laten afkoelen. De ventilator wordt tevens gebruikt wanneer de verwaming uitgeschakeld is.

Zoutindicatie

Dit lampje zai gaan branden wanneer er geen zout meer aanwezig is. Nadat u het zout heeft bijgevuld zal het even duren voordat het lampje dooft (24–48 uur).

Spoelglansmiddel

Dit lampje zai gaan branden wanneer er geen spoelglansmiddel meer aanwezig is. Nadat u het spoelglansmiddel heeft bijgevuld zal het even duren voordat het lampje dooft.

Start/Stop

START

Het programma zal starten wanneer u op deze toets drukt.

U stopt het programma door gedurende drie seconden op deze toets te drukken. Dit voorkomt dat kinderen door met de toetsen te spelen het programma stoppen. Om te voorkomen dat kinderen de machine starten door met de toetsen te spelen, drukt u gedurende drie seconden op Start. Zie tevens blz 9.

Opmerking:

Onthoud het volgende wanneer u een optie heeft gekozen ( ) E 8 333

- Om een optie te bewaren of op te slaan, dient u een programma te starten. De reden hiervoor is om te voorkomen dat kinderen spelenderwijs de temperatuur e.d. wijzigen.

Bij herprogrammering (extra spoelbeurt etc.)

• De door u ingestelde programmakeuze zal zo blijven totdat u hier een wijziging op aanbrengt. Zelfs wanneer de machine buiten werking is geweest of nadat de stroom uitgevallen is, blijft de machine zich alle opties herinneren.
• Uw programmakeuze zal gedurende 2 seconden zichtbaar zijn d.m.v. de lampjes in het display. Vervolgens zal de machine verder gaan met het hoofdprogramma.
• Een zwarte stip staat symbool voor een brandend lampje. Een stip med streepjes erboven staat symbool voor een knipperend lampje.

Herprogrammering van de machine

Vertraagde start

U kunt de afwasautomaat zo instellen dat u gedurende drie seconden op de start/stop toets moet drukken om de machine te starten. Op deze wijze kan worden voorkomen dat kinderen (per ongeluk) de machine starten.

1. Om in het vertraagde start programma te komen drukt u 5 keer op
2. Druk op en krijgt de vertraagde start (3 seconden.). of
   u drukt op om zonder vertraging het programma te kunnen starten.

De waarschuwings- lampjes branden als volgt:

Het display toont:

3

-

U wilt een extra spoelgebeurt?

Bij de volgende programma's

kunt u een extra spoelgebeurt programmeren en gaat u hierbij als volgt te werk:

1. Druk binnen 15 seconden 5 keer op . U bent nu in het verander programma. De lampjes laten zien met hoevel spoelbeurten de voorgaande programma's spoelden.
2. Druk op en 11 krijgt een extra spoelbeurt. of
   u drukt op en u krijgt normal antal speulbeurten.

1

-

Het waterniveau is op het juiste niveau wanneer het de markering bereikt heeft van het onderste sproei-armlager, zie tekening.

Als er te weinig water in de machine komt, kan dit te wijten zijn aan een uitzonderlijk lage waterdruk. Dit kan worden aangepast door de vultijd te wijzigen.

1. Druk binnen 15 seconden 5 keer op on in het verander programma te komen.

Het display toont:

2. Druk op voor het verkrijgen van de normale vultijd	○○●○○○○○○	1
voor het verkrijgen van een toename van 25 %	○○○●○○○○○	2
voor het verkrijgen van een toename van 50 %	○○○○●○○○○	3
voor het verkrijgen van een toename van 100 %	○○○○○●○○○	4
voor het verkrijgen van een toename van 150 %	○○○○○○●○	5
voor het verkrijgen van een toename van 200 %	○○○○○○○●	6

Hoe wijzigt u de afpomptijd?

Wanneer u een langere afvoerslang heeft of wanneer er om andere redenen te weinig tijd is om het water af te pompen, is het mogelijk om de afpompetijd te wijzigen. U gaat hierbij als volgt te werk:

1. Druk binnen 15 seconden 5 keer op . √ komt dan in het verander programma.

2. Druk op om een afvoertijd van 20 seconden te krijgen	○○●○○○○○	20
om een afvoertijd van 25* seconden te krijgen.	○○○●○○○○	25
om een afvoertijd van 35 seconden te krijgen.	○○○○●○○○	35
om een afvoertijd van 45 seconden te krijgen.	○○○○○●○○	45
om een afvoertijd van 85 seconden te krijgen.	○○○○○○●○	85

*Normale tijd

Het display...

Het display heeft vier functies. Het laat de temperatuur, de foutindicatie, de resterende programmatijd en de herprogrammering zien.

...geeft de resterende tijd weer

Wanneer u een programma start, laat het display zien hoelang dit programma de laatste keer duurde. Dit kan van keer verschillen en is afhankelijk van de watertemperatuur, de hoeveekheid vaat, en de omgivingstemperatuur.

Terwijl het programma loopt, wordt de resterende tijd aangegeven in het venstertje. Als dit meer dan 60 minuten is, worden om beurten het antaal uren, aangeduld met h, en het aantal minuten getoond, b.v. 1h–25–1h–25 betekent dat het programma nog 1 uur en 25 minuten heeft te gaan.

De lampjes...

De lampjes hebben verschillende functies: naast het tonen van het gekozen programma kunt u er ook defecten in de machine mee opsporen.

...geven aan uit welke onderdelen het programma bestaat

De lampjes laten zien uit welke onderdelen het programma is opgebouwd. Voor een normaal programma bijvoorbeeld branden de volgende lampjes :

...geven aan dat er iets niet in orde is bijvoorbeeld

Dat de deur open is terwijl u een programma probeert te starten, of geopend is terwijl het programma loopt.

Dat het verwarmingselement defect is

Dat het waterniveau te hoog is.

Dat de temperatuurvoeler defect is

Dat er een fout is in de waterinlaat.

...zijn u van dienst bij het opsporen van eventuele defecten

Wanneer de machine niet optimaal functioneert. kan het defect worden opgespoord. Bij eventuele reparatie kan de monteur daardoor het defect sneller verhelpen.

Start het foutendiagnoseprogramma door binnen 15 seconden vijf keer op te drukken. De volgende lampjes knipperen:

Wanneer er niets aan de hand is doet de machine het volgende:

Symbool: Test:

	Inlaatklep voor ontharder	Watergeruis (uitsluitend machines met ontharder)
	Inlaatklep Watergeruis
	Was/spoelglansmiddelmagneet	U hoort een klik doordat het was- en spoelglansmiddel uit de bakjes vloeit*
	Verwarmingselement Het element	warmt op. WAARSCHUWING: Niet aanraken!
	Circulatiepomp	De pomp start
	Afvoerpomp De pomp start
	Ventilatormagneet	De ventilator start en de stoom verdwijnt via het ventilatorrooster op de linkerhoek van de deur.

U verlaat het testprogramma door op Start te drukken.

Wees voorzichtig bij het afwassen van de volgende voorwerpen

Een aantal huishoudelijke gebruiksvoorwerpen kunnen niet in de vaatwasmachine worden afgewassen omdat sommige materialen niet bestand zijn tegen hoge temperatuur en/of kunnen worden beschadigd door het vaatwasmiddel.

Porselein

Op de onderkant van het porselein kan het volgende stempel staan: VDN + letter + drie cijfers. Het laatste cijfer geeft de vaatwasmachinebestendigheid aan.

5 – Bestand tegen vaatwas-machine (75°C)
3 – Bestand tegen manueel afwassen (45°C)
1 – Risico op beschadigingen bij afwassen

Tere motieven

Porselein waarvan de motieven op de glazuurlaag zijn aangebracht (ze voelen stroef aan) mag niet in de vaatwas-machine worden afgewassen.

Kristal

Zet de voorwerpen zo dat ze tijdens het afwassen niet tegen elkaar kunnen stoten. Gebruik een lage temperatuur. Antieke en erg tere voorwerpen mogen niet in de vaatwasmachine worden afgewassen.

Zilver

Zilveren en roestvrije voorwerpen mogen niet met elkaar in aanraking komen, omdat het zilver dan kan verkleuren.

Bestek met gelijmde handvaten

Bepaalde soorten lijm zijn niet bestand tegen afwassen in de vaatwasmachine. In dat geval laten de handvaten los.

Hout

Houten voorwerpen mogen alleen in de vaat-wasmachine worden afgewassen als dit uit-drukkelijk op het voorwerp wordt aangegeven.

Aluminium

Aluminium kan dof worden door afwassen in de vaatwasmachine. Aluminium pannen van goede kwaliteit kunnen wel in de machine worden afgewassen, maar kunnen hierbij wel iets van hun glans verliezen.

Plastic

Sommige soorten plastic zijn niet bestand tegen de hoge temperaturen in de vaatwas-machine.

Bescherm uw plastic voorwerpen door

* Een programma met een lage temperatuur, 55° C, kiezen.
* Ze in de bovenste mand te leggen.

Wasmiddelbakje voorwas
Wasmiddelbakje hoofdwas

* Opmerking: Na het bijvullen met spoelglansmiddel kan het even duren voordat het indicatielampje uitgaat.

Dosering spoelglansmiddel

De droogeffect zal beter zijn wanneer u spoelglansmiddel doseert. Het inspectie-oog geeft aan wanneer het reservoir leeg is. Als het oog zwart is dan betekent dit dat er voldoende spoelglansmiddel aanwezig is. Het reservoir dient te worden bijgevuld wanneer de lens licht van kleur is. Aan de fabriek wordt de afwasautomaat van Calgonit spoelglansmiddel voorzien.

Afstelling spoelglansmiddeldosering

Spoelglansmiddel wordt automatisch gedoseerd: de dosering is aan de fabriek ingesteld. Het kan zijn dat het nodig is om deze instelling te wijzigen afhankelijk van de waterhardheid. Dit kunt u doen door het dekseltje te openen. U kunt dan de instelling zien die gewoonlijk op 1 staat. Overvloedig gebruik van spoelglansmiddel kan schuimvorming tot gevolg hebben vooral wanneer de machine is aangesloten op een koudwatervoorziening. Is het water in het gebled waar u woont erg zacht dan kunt u het geconcentreerde spoelglansmiddel mengen met dezelfde hoeveelheid water (1:1).

Vaatwasser met waterontharder

Zout bijvullen

In een machine met een waterontharder moet men het zoutreservoir vullen voor men de machine de eerste keer gebruikt. Gebruik speciaal zout voor vaatwassers met ingebouwde waterontharder.

Schroef eerst het deksel los, zie afbeelding. Plaats de trechter die bij de vaatwasser is geleverd, in de vul- opening van het reservoir. Vul het reservoir met zout. Verwijder overbodig zout, zodat het deksel goed sluit. Schroef het deksel vast.

Al het zout dat u eventueel in de machine heeft gemorst, moet onmiddellijk worden verwijderd. U moet hiervoor een volledig programma laten draaien. Daarom is het aan te raden zout bij te vullen voor u een programma wilt laten draaien.

Opmerking: Na het bijvullen met spoelglansmiddel kan het even duren voordat het indicatielampje uitgaat.

Deksel zoutreservoir

Instelling hoeveelheid zout

Is het water in het gebled waar u woont erg hard dan kunt u de instelling van het zout wijzigen.

1. Druk binnen 15 seconden 5 keer op om in het verander programma te komen voor het aanpassen van de zoutdosering. De lampjes laten de laatst geprogrammeerde instelling zien.

De waarschuwingslampjes Het display toont: branden als volgt:

1. Druk op voor een waterhardheid van 0–9 °dH

De eenmaal gekozen instelling blijft in het programma totdat u deze wijzigt. Na 2 seconden gaat het programma terug naar het hoofdprogramma.

Onderhoud

Het binnengedeelte is vervaardigd van roestvrijstaal en blijft bij normaal gebruik schoon. Zo af en toe dient u de zeef en de sproeiarmen te reinigen.

Het fijne filter

Afval dat zich op het fijne filter verzamelt wordt automatisch doorgespoeld.

Schroef het fijne filter op en maak het schoon met een afwasborstel.

Controleer bij het terug- monteren van het filter of het uiteinde ervan goed tegen de bodem aansluit.

De lagers en de openingen in de sproeiarmen

kunnen soms verstopt raken door vuil. Schroef de moer los en verwijder de ring bovenop de sproei-arm zodat u de sproei-arm kunt verwijderen. Verwijder het vuil met behulp van een naald of iets dergelijks.

Grof filter

Het grove filter verzamelt die etens- resten die anders in de afvoerpomp terecht zouden komen. Als het filter dient te worden gereinigd, knijpt u de uitstekende gedeeltes naar elkaar toe en verwijdert u het filter. Vervolgens herplaatst u het filter. De openingen in de bodem laten o.a. macarini en coperwten door. Tandenstokers blijven achter in het grove filter.

Filter

Het filter kunt u verwijderen en schoon spoelen als deze bevuild is. Door het filter los te schroeven en omhoog te tillen kunt u deze op eenvoudige wijze verwijderen. Vervolgens kiikt U het filter op de plaats terug.

Afvoerpomp

Vanaf de binnenzijde bereikt u de afvoerpomp. Verwijder eerst het grove en het fijne filter en vervolgens de afsluitdop van de afvoerpomp op de bodem. U kunt de pompvin rond draaien en eventueel vull verwijderen. Herplaats de afsluitdop en de filters.

Indien de machine niet functioneert

Controleer of u de storing zelf kunt verhelpen. De hieronder vermelde gegevens kunnen u daarbij van dienst zijn. Maak daarnaast gebruik van het foutendiagnoseprogramma dan u vindt op blz. 11 dit boekje.

Probleem	Oplossing
De machine weigert het programma	1. U bent vergeten de hoofdschakelaar op aan te zetten.2. De deur is niet goed gesloten3. Er is een zekering gesprongen in de meterkast.4. De stekker zit niet goed in het stopcontact.
Er is water achtergebleven in de machineAls er teveel water in de machine komt, start de afvoerpomp automatisch. Als het water desondanks niet wordt afgevoerd, kan de fout te wijten zijn aan één van de volgende oorzaken:	1. Controleer of er geen vouwen zitten in de slang en of ze niet in scherpe bochten zit.2. De filters zijn verstopt: Maak het grove en het fijne filter schoon.3. Afvoerslang verstopt: Controleer of er niets is vastgeraakt waar de afvoerslang is aangesloten op de afvoer van de gootsteen. Soms kan er vuil vastraken bij de uitmonding van de aansluitleiding, zie afbeelding.Controleer bovendien of de aansluitleiding zo is afgesneden dat de inwendige diameter zo groot mogelijk is, en tenminste 18 mm bedraagt.
Als de machine slecht afwast	Controleer dan:* of de spoelarmen niet in hun bewegingen gehinderd worden door naar beneden uitstekende voorwerpen, en of de gaten niet door vuil verstopt zijn.* of de spoelarmen makkelijk roteren en niet geremd worden door bv. zandkorrels op de lagers. Draai aan de spoelarmen. Als dit maar moeizaam gaat, haak ze los en maak de bestiging schoon.* of er voldoende water in de machine komt. In de toevoerslang kan een knik zitten of in scherpe bochten liggen. Controleer ook of de waterdruk 30–1000 kPa (0,3–10 kp/cm2) bedraagt.* of de juist hoeveelheid afwasmiddel gebruikt werd – zie blz. 5. Gebruik geen oud of geklonterd afwasmiddel. Bewaar het afwasmiddel droog en koud en in gesloten verpakking. N.B.! Vaatwasmiddel kan te oud worden!* of het filter niet verstopt is en goed vastzit. Zie blz. 10.* of u een programma heeft gekozen dat voldoende intensief is voor het renigen van de vaat.
Laagje op de afgewassen vaat	Als de vaat niet mooi schoon en helder is, kan dit te wijten zijn aan een kalklaagje. Dit kan meestal worden verholpen door spoelglansmiddel met citroenzuur te gebruiken (lage pH-waarde, raadpleeg de spoelglansmiddelverpakking). Als men een vaatwasser met inge-bouwde ontharder heeft, kan het laagje ontstaan doordat er geen zout meer in het zoutreservoir zit. Vul dan zout bij.

Beveiliging

OPGELET!

Houten voorwerpen en bepaalde plastieksoorten kunnen een defect veroorzaken in de machine als ze op het verwarmingselement vallen.

Deurschakelaar

De machine heeft een deurschakelaar die de stroom uitschakelt en het programma onderbreekt wanneer tijdens het afwassen de deur wordt geopend. Wanneer de deur wordt gesloten, gaat het programma gewoon verder.

Overloopbeveiliging

Wanneer het water in de machine op een hoger niveau komt dan gebruikelijk, sluit het inlaatventiel en treedt de afvoerpomp in werking. Dit gebeurt uitsluitend wanneer de machine is ingeschakeld en is om die reden de machine voorzien van een machanische beveiligingsschakeling op de bodem. De bodem van de machine is ontworpen in de vorm van een bak waar het water van alla lekkages in wordt opgevangen. De electrisch aangedreven vlotter zet het inlaatventiel en de circulatiepomp uit en de afvoerpomp in werking. Wanneer deze beveiliging in werking is getreden, draait u de kraan dicht en stelt u zich in verbinding met de leverancier van uw afwasautomaat.

Kantelbeveiliging

Als de machine volledig vrijstaat, moet men een kantelbeveiliging monteren.

Kinderveiligheid

De machine is uitgerust met een kinderveiligheid die verhindert dat kleine kinderen de deur openen, en zich kunnen verbranden aan de hete stoom of het heet water. De veiligheid verhindert ook dat de kinderen bij het bijtende vaatwasmiddel komen.

Het in werking stellen van de kinderbeveiliging:

Schuif de vergrendeling naar rechts en draai de instelknop horizontaal met een schroevendraaier. Om de deur te kunnen openen schuift u de vergrendeling met uw linker hand naar links en opent u de hoofdvergrendeling met uw rechter hand op de gebruikelijke manier.

Niet in werking

Het bulten werking stellen van de kinderbeveiliging:

Schuif de vergrendeling naar links en draai de instelknop verticaal met een schroevendraaier.

Service en garantie

Garantie

De garantiebepalingen staan vermeld op het garantiebewijs.

Service

Lees "Wanneer de machine niet werkt" op blz. 11 en controleer of u zelf het probleem kan verhelpen, voor u een beroep doet op de servicedienst.

Installatie

Het inbouwen

De machine kan vrijstaand worden geplaatst. Eveneens is het mogelijk de machine in te bouwen onder een werkblad, zie de afbeelding hieronder. De afmetingen zijn in mm weergegeven.

Het instellen van de stelvoeten

Stel de voeten in om de bovenkant van de machine aan te kunnen passen aan de onderkant van het werkblad (b.v. aanrecht). Zie de afmetingen gemarkeerd met een * in de afbeelding hierboven. Stel tevens de achterste stelvoeten in. De machine mag maximaal 5 mm hellen. Draai vervolgens de schroeven aan.

Schroef Stelvoet Glijvoet

Vrijstaand

Wanneer de machine gedeeltelijk is ingebouwd is het mogelijk één zijpaneel te monteren.

Wordt de machine vrijstaand geplaatst dan behoren zowel de zijpanelen als het werkblad te worden gemonteerd.

Schroef de machine vast

Als de machine aan de zijkanten vastgeschroefd wordt, moeten eerst de plastic pluggen verwijderd worden. Ze moeten door nieuwe vervangen worden. Controleer na het vastzetten of de voorste voeten tegen de vloer liggen.

Afstellen van de plintplaat

Voor het afstellen van de plintplaat gaat u als volgt te werk.

* Verwijder de plintplaat en stel de houder hiervan op de juiste diepte af.

Houder voor de plintplaat
15–105 mm

* Kies uit een van de bijgeleverde plinten. De machine wordt geleverd met 2 typen plinten. De lage plint wordt toegepast wanneer de gewenste hoogte tussen de 820 en 845 mm dient te zijn.

De hoge plint wordt toegepast wanneer de gewenste hoogte tussen de 845 en 870 mm dient te zijn.

* Bevestig de plintplaat op de openingen die hiervoor in de machine zijn aangebracht. Zorg voor een goede afstelling.

Geheel vrijstaand: Vergeet de kantelbeveiliging niet!

Als de machine volledig vrijstaat, moet de kantelbeveiliging gemonteerd worden. Die bestaat uit een bevestigingsijzer dat volgens de afbeelding op de vloer wordt gemonteerd.

Daarna duwt U de machine zo op haar plaats dat het bevestigingsijzer om de achterste voeten grijpt. De machine kan nu niet meer kantelen, ook niet wanneer de open deur belast wordt.

Installatie, vervolg

Zorg ervoor dat u tegelijkertijd de aansluitingen voor water en afvoer, en de electrische aansluiting voorbereidt. U kunt dan alles aansluiten wanneer u de machine op zijn plaats heeft geduwd, zie blz. 19.

De aansluitingen voor water en afvoer moeten uitgevoerd worden door een vakbekwaam persoon.

Wateraansluiting

N.B.! De stekker mag niet in het stopcontact zitten, wanneer u bezig bent het water aan te sluiten!

Vorstgevaar

Als de vaatwasser's winters in een onverwarmde ruimte staat, moet het water in de afvoerpump, de circulatiepomp en de inlaatklep worden afgetapt. Neem voor meer informatie contact op met de leverancier van uw vaatwasser.

Warmwaterleiding
Afsluitkraan aan de voorkant van de gootsteen-kast of op de gootsteen

De machine wordt geleverd met een vast gemonteerde aansluitleiding voor het water. De buis is vervaardigd uit verstevigd polytheen en heeft een verbinding met een R 3/4" inwendige schroefdraad. Het kan zo worden gebogen dat het past. Maar zorg ervoor dat de bochten van de leiding niet knikken.

De machine dient bij voorkeur te worden aangesloten op een koud water toevoer.

Laat water door de toevoer-leiding lopen voor u ze aansluit op de aansluitleiding van de machine.

De toevoerleiding moet een afsluitkraan hebben. De kraan moet op de gootsteen of aan de voorkant van de gootsteenkast worden gemonteerd.

Het is belangrijk dat het doorstroom-oppervlak van de toevoerleiding en de afsluitkraan groot genoeg is – er moet tenminste 12 liter per minuut door de leiding kunnen lopen.

Een terugslagklep is overbodig. De waterdruk moet 150–1000 kPa (1,5-10 kp/cm²) bedragen.

Wanneer de installatie klaar is, moet men de afsluitkraan openen zodat er druk op staat en moet men contro- leren of de aansluitingen niet lekken.

Electrische installatie

De stekker moet in een geaard stopcontact worden gestoken.

1-fase uitvoering

Warmtevermogen 1800 W

Beveiligd 10 A

Aansluiting waterafvoer

De machine wordt geleverd met aan-gesloten afvoerslang.

De afvoerslang leidt naar een aansluit-leiding bij het waterslot van de gootsteen, zie afbeelding. Denk erom dat de slang op dezelfde hoogte als de onderkant van de gootsteen gemonteerd moet worden – anders kan afwaswater van de gootsteen in de vaatwasmachine lopen.

Wanneer de machine wordt aangesloten, moet u op het volgende letten:

* De afvoerslang mag maximaal 3 meter worden verlengd. Eventuele verbindingsstukken en verbindingsslangen moeten een binnendiameter van tenminste 18 mm (3/4") hebben.

* Geen enkel deel van de afvoerslang mag meer dan 900 mm hoger liggen dan de bodem van de machine.

* De slang mag niet rechtstreeks naar afvoerputten in de vloer e.d. worden geleid. In dat geval kan de slang als een hevel werken die de machine leegzuigt.

* De slang moet altijd tenminste 350 mm boven de vloer uitmonden.

De afvoerslang moet over een gelijkvormige aansluitleiding bij het waterslot van de gootsteen worden getrokken. De gelijkvormige leiding moet zo worden afgezaagd dat de inwendige diameter zo groot mogelijk wordt, en tenminste 18 mm bedraagt.

Duw de machine op zijn plaats

Wanneer alle voorbereidingen voor de electrische, water- en afvoeraansluiting klaar zijn, kunt u de machine op zijn plaats duwen. Trek terwijl u dit doet, tegelijkertijd voorzichtig aan de afvoerslang en de aansluitleiding. Op die manier voorkomt u dat er bochten en vouwen in de slangen en de leiding komen.

② Controleer of de sproeiarmen niet in hun bewegingen worden gehinderd . . .

③ Sluit de deur en kies het programma. Start de machine.

Programma-overzicht

Afwasprogramma	Symbol		Aanb. tempratuur
Zeer intensief programma		###	65°
Intensief programma		###	65°
Economie Normaal programma		###	65°
		E	65°
		###	55°
Economie		E	55°
Licht programma, 55°C			55°
Kort programma			55°
Afspoelprogramma
Afspoelen
Borden verwarmen
